1 KTS Lankahyllyt GR Magic

2 OBOn GRM -lankahyllyt on yksinkertainen ja edullinen johtotieratkaisu Asennukseen tarvittavien osien äärä on inioitu: - ei jatkokappaleita hyllyt liitetään suoraan toisiinsa yksinkertaisesti painaalla - pikakiinnitys hakasilla tärkeiät osat kiinnittyvät hakasilla ilan ruuveja Ylivoiainen kaapelitilavuus: - varastovalikoian hyllyjen reunakorkeus on 55 - hyllyjä on saatavilla tehdastilauksina yös 35:n ja 105:n reunakorkeuksilla Kätevä käsitellä: - lankahyllyn pituus on ainoastaan 3 ja se painaa vain 2 9 kg/ (leveydet ) - tarvittavat suunnanuutokset ja uu työstö tehdään lankapihdeillä työaalla Kaikkiin käyttöolosuhteisiin: - lankahyllyt valistetaan sinkitystä, kuuasinkitystä, ruostuattoasta ja haponkestävästä teräksestä - hyllyt on helppo puhdistaa Asennustyö inioituu: - yhden iehen asennettava - jatkainen ja kiinnittäinen pika-asennuksena Lankahyllyt 1 Lankahyllyt GRM 55, sivu kaari GRB 55, sivu 3 3 Jatkokappale GSV 34, sivu 3 4 Kulajatko GEV 36, sivu 6 5 Seinäkannatin MWAG12, AWG15 ja AW15 sivu 6 7 Väliseinä TSG 45, sivu 4 8 Seinäkiinnike/keskikannake K12/1818, sivu Kattokiinnike K 6/101 ja 12050, sivu 5 10 Ripustusprofiili AP 45, sivu 5 12 Korokekiinnike DBLG 20, sivu 6 13 Keskikannatin K12/1818, GMA ja GMS, sivu 5 14 Kierretanko M 10 (ei yynnissä) 15 Seinäkannatin TPSAG, sivu 4 Ripustus- ja kiinnitystavat Muita lankahylly alleja G-GRM CGR AP 45 TPSA/TPS US3K & MWAG, AW, AWG 2

3 Lankahyllyt GRM 55 Lanka Ø Paino kg/ GRM 55/50 G 50 3,9 3 0, GRM 55/100 G 100 3,9 3 0, GRM 55/150 G 150 3,9 3 0, GRM 55/200 G 200 3,9 3 1, GRM 55/300 G 300 4,8 3 2, GRM 55/400 G 400 4,8 3 2, GRM 55/500 G 500 4,8 3 2, Lanka Ø Paino kg/ GRM 55/50 FT 50 3,9 3 0, GRM 55/100 FT 100 3,9 3 0, GRM 55/150 FT 150 3,9 3 0, GRM 55/200 FT 200 3,9 3 1, GRM 55/300 FT 300 4,8 3 2, GRM 55/400 FT 400 4,8 3 2, GRM 55/500 FT 500 4,8 3 2, Lanka Ø Paino kg/ GRM 55/50VA 50 3,9 3 0, GRM 55/100VA 100 3,9 3 0, GRM 55/150VA 150 3,9 3 0, GRM 55/200VA 200 3,9 3 0, GRM 55/300VA 300 4,8 3 2, GRM 55/400VA 400 4,8 3 2, GRM 55/500VA 500 4,8 3 2, Yllä olevat hyllyt reunakorkeudella 55. Hyllyjä on saatavilla tehdastilauksina yös 35:n ja 105:n reunakorkeuksilla. Muita leveyksiä erikoistilauksesta. 90 kaari GRB 55 Lanka Ø GRB 90/510 FT 100 3, GRB 90/520 FT 200 3, GRB 90/530 FT 300 4, GRB 90/540 FT 400 4, GRB 90/550 FT 500 4, Jatkokappale GSV 34 GSV 34 G GSV 34 FT GSV 34 VA Toiitetaan ruuveineen. Käytetään työaalla tehtäviin osiin. Hyllyleveys äärä Työaalla tehdyt osat GSV34 GSV34 GSV34 Korroosiosuojaus: FS = kuuasinkitty teräs µ; kuiviin sisätiloihin G = sinkitty teräs; kuiviin sisätiloihin FT = kuuasinkitty teräs µ; ulkokäyttöön VA = ruostuatonta terästä (1.4301; AISI 304) V4A = haponkestävää terästä (1.4401; AISI 316) Hyllyjä ja osia saatavana yös erikoispinnoittein 3

4 Väliseinä TSG 45 TSG 45 FS TSG 45 VA Kiinnike KS GR väliseinälle KS GR VA Toiitetaan ruuveineen. Lankahyllyjen väliseinän kiinnittäiseen. Seinäkannatin TPSAG Korkeus H TPSAG/145 FS TPSAG/245 FS TPSAG/345 FS Kuoritettavuus tyyppi kn (kg) TPSAG/ (140) TPSAG/ (86) TPSAG/ (56) Kattokannatin TPS L TPS/445 FS TPS/545 FS TPS/645 FS Korroosiosuojaus: FS = kuuasinkitty teräs µ; kuiviin sisätiloihin G = sinkitty teräs; kuiviin sisätiloihin FT = kuuasinkitty teräs µ; ulkokäyttöön VA = ruostuatonta terästä (1.4301; AISI 304) V4A = haponkestävää terästä (1.4401; AISI 316) Hyllyjä ja osia saatavana yös erikoispinnoittein Kuoritettavuus tyyppi kn (kg) TPS/ (105) TPS/ (80) TPS/ (60) 4

5 Kattokiinnike DB M 10 kierretangolle DB FT Seinä-/keskikannake K 12/1818 K 12/1818 FS K 12/1818 VA Leveydeltään ax. 200 :n hyllyjen keskikannatuksiin ja seinäkiinnityksiin. Keskikannatin GMA ja GMS M10 kierretangolle GMA/M10 FS GMA/M10 FT GMA/M10 VA GMS 170 FS GMS 270 FS GMS 370 FS GMS 470 FS GMS 170 VA GMS 270 VA GMS 370 VA GMS 470 VA GMS GMA Keskikannatin 11:n reiällä M 10 kierretangolle. Kattokiinnike K 6/101 K 6/101 FT K 6/101 VA Ripustusprofiilin AP45 katto- ja kannatinkiinnike. Ripustusprofiili AP 45 AP 45/300 FT AP 45/300 VA Kannatusprofiili kiinnikkeille K 6/101 ja K 109/50 5

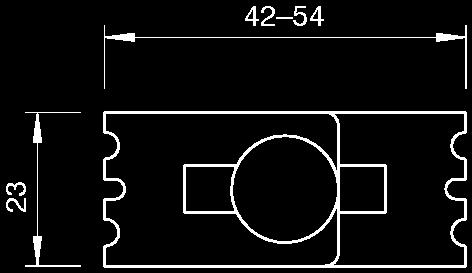

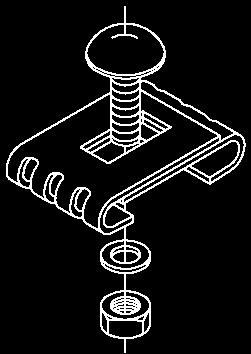

6 Kulajatko GEV 36 GEV 36 G GEV 36 FT GEV 36 VA Erikoiskulien liittäiseen. (paikalla rakennetut) Toiitetaan ruuveineen Korokekiinnike DBLG 20 DBLG 20/050 FS DBLG 20/100 FS DBLG 20/150 FS DBLG 20/200 FS DBLG 20/300 FS DBLG 20/400 FS Lattia- ja seinäkiinnitykseen 20 :n korotuksella Hyllyn pikakiinnitys hakasilla. Seinäkannatin MWAG 12, 1,2 kn Korkeus H MWAG12/11 FS MWAG12/21 FS MWAG12/31 FS AWG 15/11 FT AWG 15/21 FT AWG 15/31 FT AWG 15/41 FT AWG 15/51 FT AWG 15/61 FT Kuoritettavuus 120 kg (1,2 kn). Hyllyn pikakiinnitys hakasilla. B Seinäkannatin AW 15, 1,5 kn Korkeus H AW15/21 FT AW15/31 FT AW15/41 FT AW15/51 FT AW16/61 FT AW15/21 VA AW15/31 VA Kuoritettavuus 150 kg (1,5 kn). Hyllyn kiinnitys GKS 34 kannatinkiinnikkeellä Korroosiosuojaus: FS = kuuasinkitty teräs µ; kuiviin sisätiloihin G = sinkitty teräs; kuiviin sisätiloihin FT = kuuasinkitty teräs µ; ulkokäyttöön VA = ruostuatonta terästä (1.4301; AISI 304) V4A = haponkestävää terästä (1.4401; AISI 316) Hyllyjä ja osia saatavana yös erikoispinnoittein 6

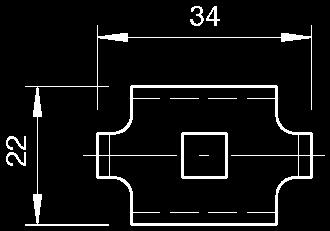

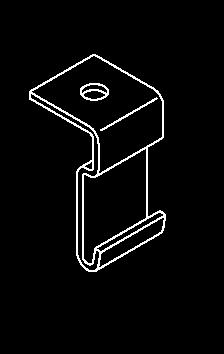

7 Kannatinkiinnike GKS 34 GKS 34 FT GKS 34 VA Lankahyllyjen kiinnittäiseen seinäkannattiiin AW 15. Toiitetaan ruuveineen. Porttikannatin SH SH M10 FS SH M10 FT SH M10 VA Käytetään M10 kierretankoporttikannatukseen lankahyllyn oleissa reunoissa. Kytkentälevy MPG/65 MPG/65 FT MPG/65 VA Leveydeltään ax 100 hyllyjen seinäkiinnityksiin. Pikakiinnitys hakasilla. Kytkentälevy MP UNI MP UNI FS Kojeiden kiinnittäiseen hyllyn sivuille tai alapuolelle. Pikakiinnitys hakasilla. Lattia-/seinäkiinnike, valaisinkiinnike GKS FS GKS FT GKS VA Lankaleikkuri Maadoitusliitin 16 2 GR BS kp 939 G Ei tulityötä. 7

8 OBO BETTERMANN Oy Ruosilantie HELSINKI Puh Fax Sähköposti: OBO BETTERMANN 6/2010
