1 Näin erikoistunut tekniikka ei voi täyttää kaikkia vaatimuksia. Kyllä voi. Pistoliitäntäjärjestelmä

2 -pistoliitäntäjärjestelmä on jotain aivan ennennäkemätöntä. Perinteinen rakenne Uusi rakenne Jousi Kosketinsilta Naarasliitin Urosliitin Eristysmateriaali on tehty lujasta, erittäin kovasta, kuumuudenkestävästä lasikuituvahvisteisesta polyftaaliamidista (PPA)

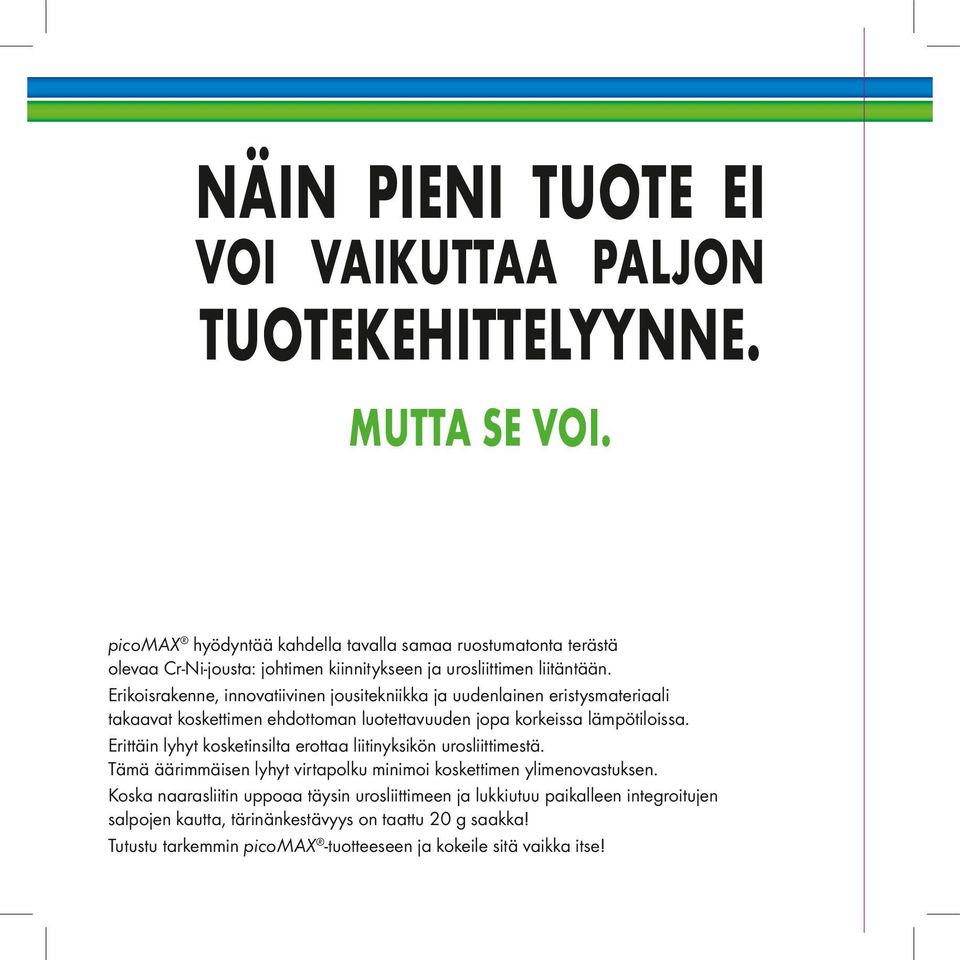

3 Näin pieni tuote ei voi vaikuttaa paljon tuotekehittelyynne. Mutta se voi. picomax hyödyntää kahdella tavalla samaa ruostumatonta terästä olevaa Cr-Ni-jousta: johtimen kiinnitykseen ja urosliittimen liitäntään. Erikoisrakenne, innovatiivinen jousitekniikka ja uudenlainen eristysmateriaali takaavat koskettimen ehdottoman luotettavuuden jopa korkeissa lämpötiloissa. Erittäin lyhyt kosketinsilta erottaa liitinyksikön urosliittimestä. Tämä äärimmäisen lyhyt virtapolku minimoi koskettimen ylimenovastuksen. Koska naarasliitin uppoaa täysin urosliittimeen ja lukkiutuu paikalleen integroitujen salpojen kautta, tärinänkestävyys on taattu 20 g saakka! Tutustu tarkemmin picomax -tuotteeseen ja kokeile sitä vaikka itse!

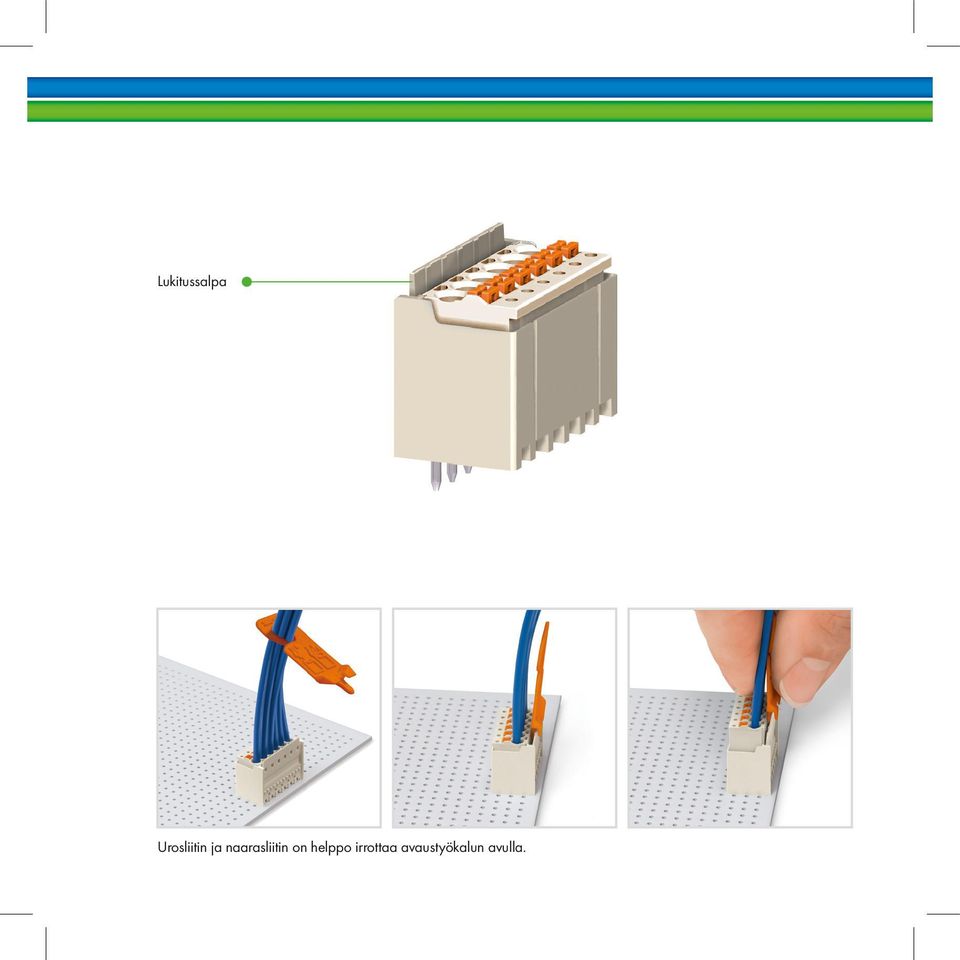

4 Lukitussalpa Urosliitin ja naarasliitin on helppo irrottaa avaustyökalun avulla.

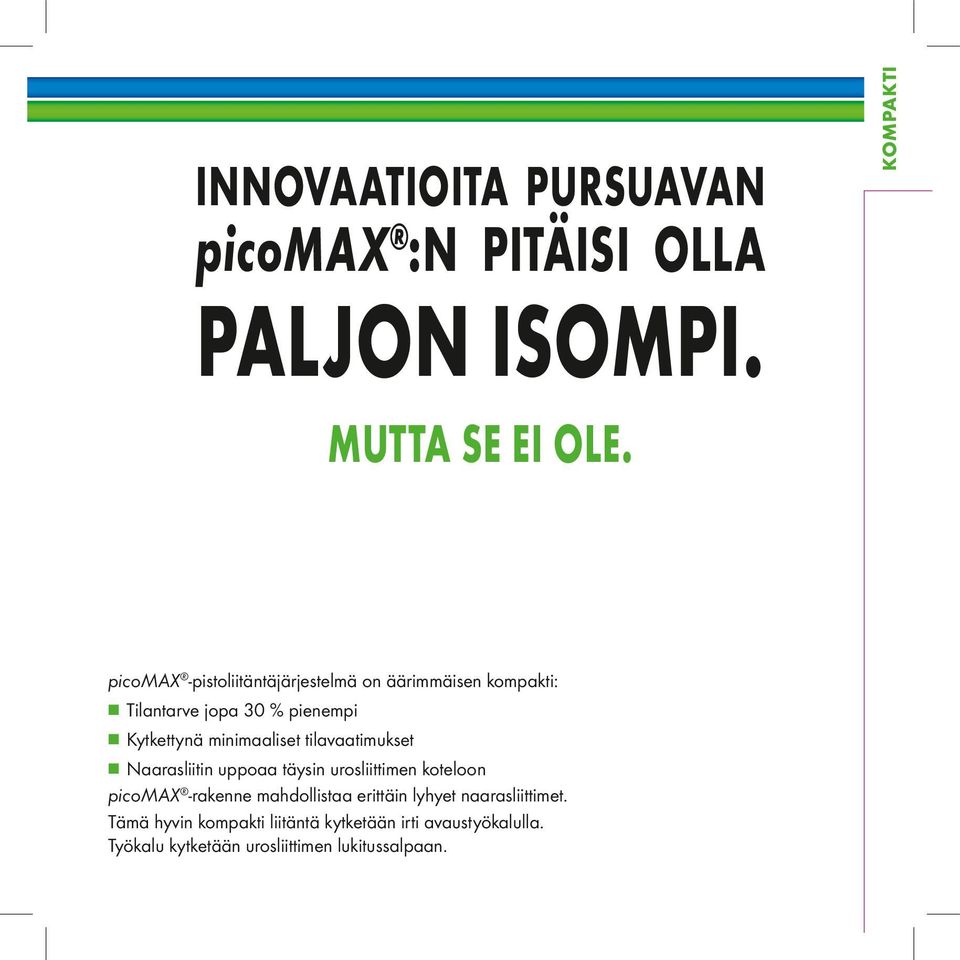

5 picomax :n pitäisi olla paljon isompi. Mutta se ei ole. picomax -pistoliitäntäjärjestelmä on äärimmäisen kompakti: ÄÄTilantarve jopa 30 % pienempi ÄÄKytkettynä minimaaliset tilavaatimukset ÄÄNaarasliitin uppoaa täysin urosliittimen koteloon picomax -rakenne mahdollistaa erittäin lyhyet naarasliittimet. Tämä hyvin kompakti liitäntä kytketään irti avaustyökalulla. Työkalu kytketään urosliittimen lukitussalpaan. Kompakti Innovaatioita pursuavan

6 Otelevy integroidulla, liukuvalla aukaisumekanismilla mahdollistaa nopean irroituksen ilman työkaluja Lukitussalpa Lukitussalvat Otelevyn integroitu aukaisumekanismi naaras- ja urosliittimen helppoon irroitukseen toisistaan. Integroidut painikkeet

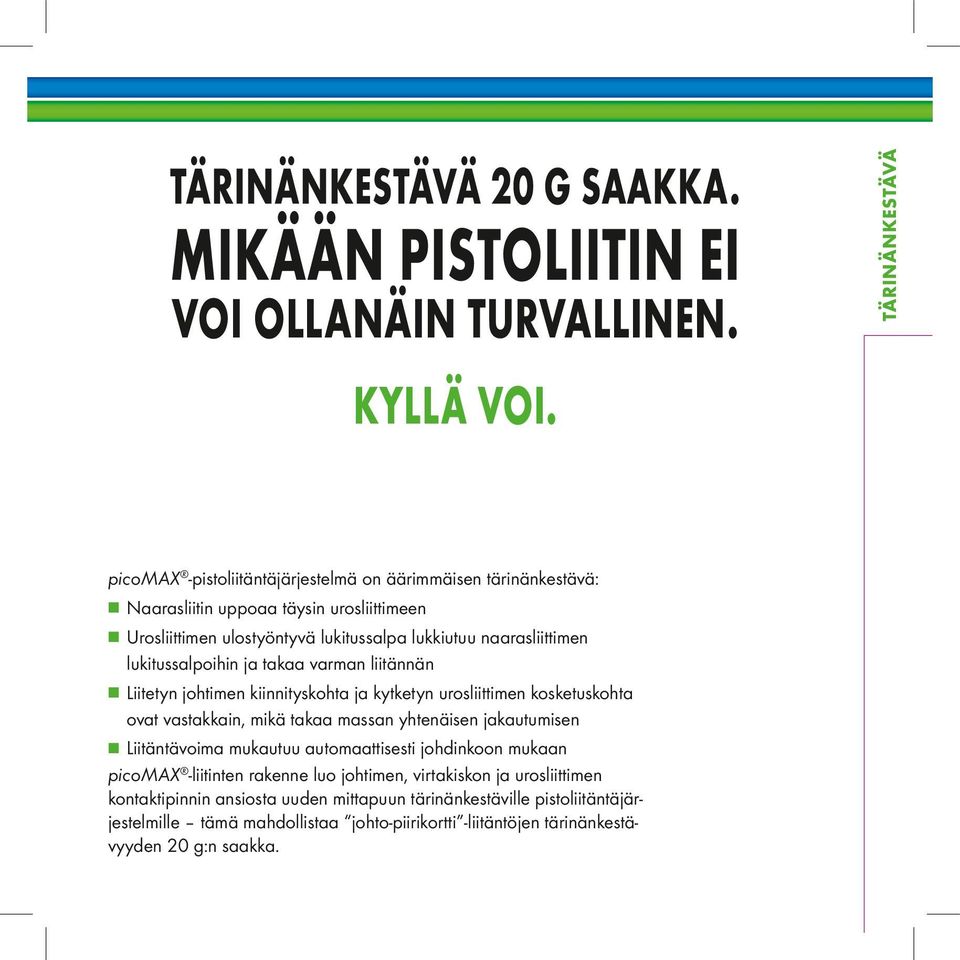

7 Mikään pistoliitin ei voi ollanäin turvallinen. Kyllä voi. picomax -pistoliitäntäjärjestelmä on äärimmäisen tärinänkestävä: ÄÄNaarasliitin uppoaa täysin urosliittimeen ÄÄUrosliittimen ulostyöntyvä lukitussalpa lukkiutuu naarasliittimen lukitussalpoihin ja takaa varman liitännän ÄÄLiitetyn johtimen kiinnityskohta ja kytketyn urosliittimen kosketuskohta ovat vastakkain, mikä takaa massan yhtenäisen jakautumisen ÄÄLiitäntävoima mukautuu automaattisesti johdinkoon mukaan picomax -liitinten rakenne luo johtimen, virtakiskon ja urosliittimen kontaktipinnin ansiosta uuden mittapuun tärinänkestäville pistoliitäntäjärjestelmille tämä mahdollistaa johto-piirikortti -liitäntöjen tärinänkestävyyden 20 g:n saakka. Tärinänkestävä Tärinänkestävä 20 g saakka.

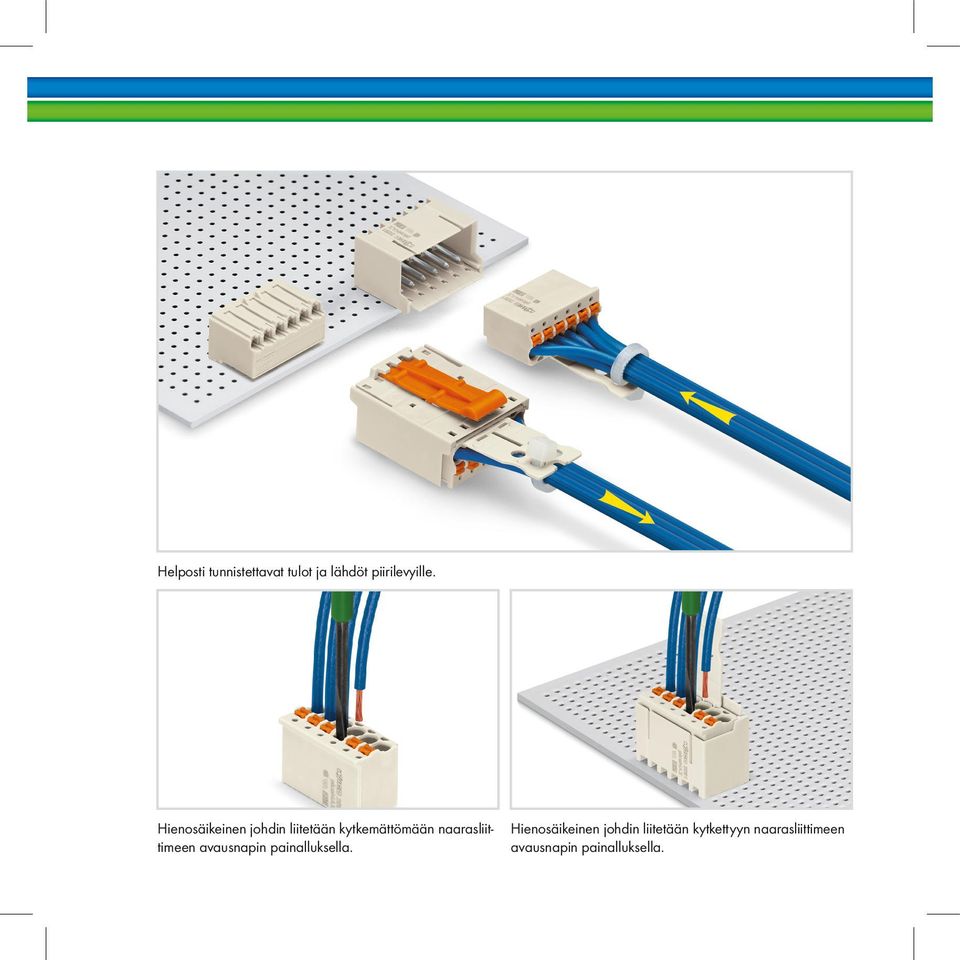

8 Helposti tunnistettavat tulot ja lähdöt piirilevyille. Hienosäikeinen johdin liitetään kytkemättömään naarasliittimeen avausnapin painalluksella. Hienosäikeinen johdin liitetään kytkettyyn naarasliittimeen avausnapin painalluksella.

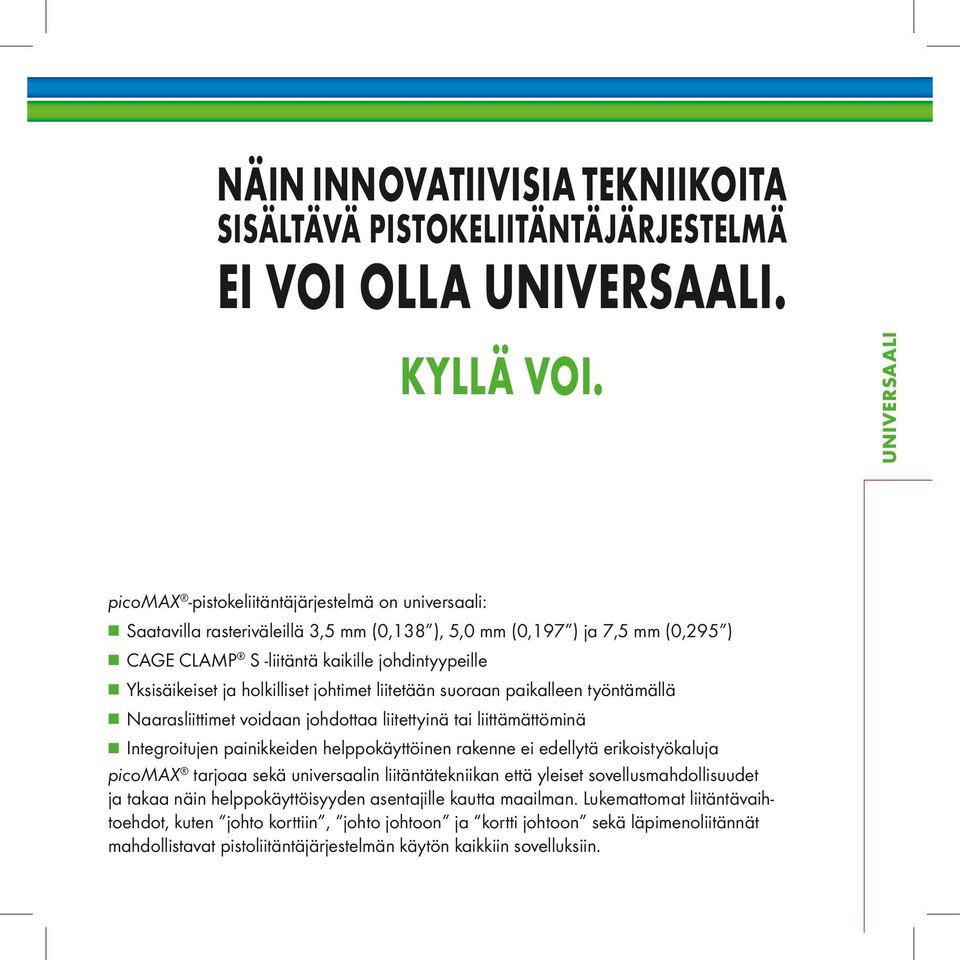

9 Näin innovatiivisia tekniikoita sisältävä pistokeliitäntäjärjestelmä Kyllä voi. picomax -pistokeliitäntäjärjestelmä on universaali: ÄÄSaatavilla rasteriväleillä 3,5 mm (0,138 ), 5,0 mm (0,197 ) ja 7,5 mm (0,295 ) ÄÄCAGE CLAMP S -liitäntä kaikille johdintyypeille ÄÄYksisäikeiset ja holkilliset johtimet liitetään suoraan paikalleen työntämällä ÄÄNaarasliittimet voidaan johdottaa liitettyinä tai liittämättöminä ÄÄIntegroitujen painikkeiden helppokäyttöinen rakenne ei edellytä erikoistyökaluja picomax tarjoaa sekä universaalin liitäntätekniikan että yleiset sovellusmahdollisuudet ja takaa näin helppokäyttöisyyden asentajille kautta maailman. Lukemattomat liitäntävaihtoehdot, kuten johto korttiin, johto johtoon ja kortti johtoon sekä läpimenoliitännät mahdollistavat pistoliitäntäjärjestelmän käytön kaikkiin sovelluksiin. Universaali ei voi olla universaali.

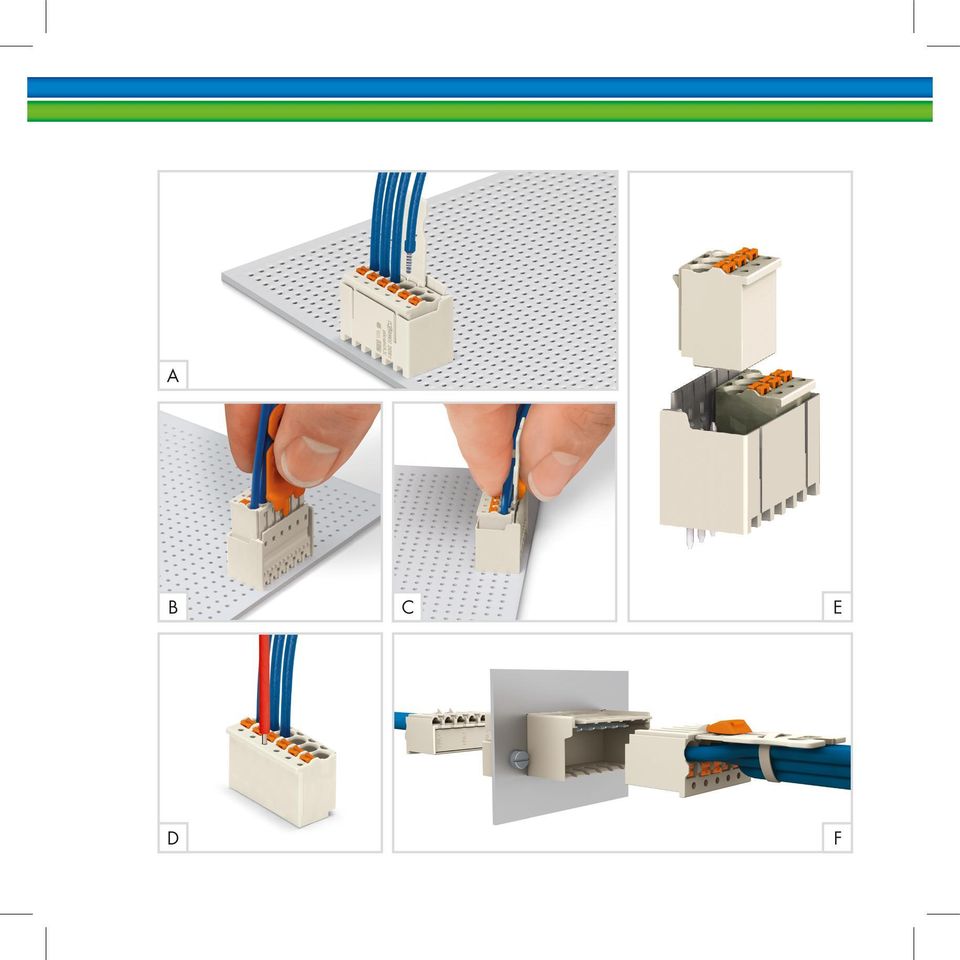

10 A B D C E F

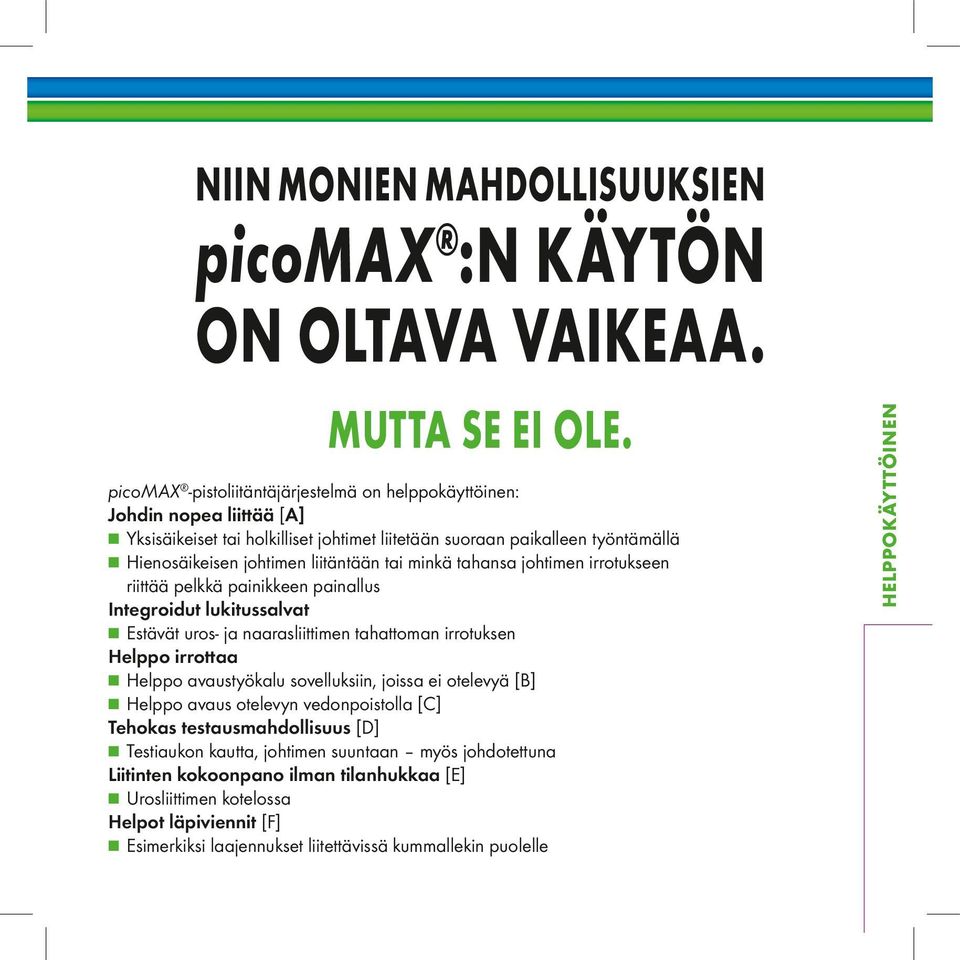

11 niin monien mahdollisuuksien Mutta se ei ole. picomax -pistoliitäntäjärjestelmä on helppokäyttöinen: Johdin nopea liittää [A] ÄÄYksisäikeiset tai holkilliset johtimet liitetään suoraan paikalleen työntämällä ÄÄHienosäikeisen johtimen liitäntään tai minkä tahansa johtimen irrotukseen riittää pelkkä painikkeen painallus Integroidut lukitussalvat ÄÄEstävät uros- ja naarasliittimen tahattoman irrotuksen Helppo irrottaa ÄÄHelppo avaustyökalu sovelluksiin, joissa ei otelevyä [B] ÄÄHelppo avaus otelevyn vedonpoistolla [C] Tehokas testausmahdollisuus [D] ÄÄTestiaukon kautta, johtimen suuntaan myös johdotettuna Liitinten kokoonpano ilman tilanhukkaa [E] ÄÄUrosliittimen kotelossa Helpot läpiviennit [F] ÄÄEsimerkiksi laajennukset liitettävissä kummallekin puolelle Helppokäyttöinen picomax :n käytön on oltava vaikeaa.

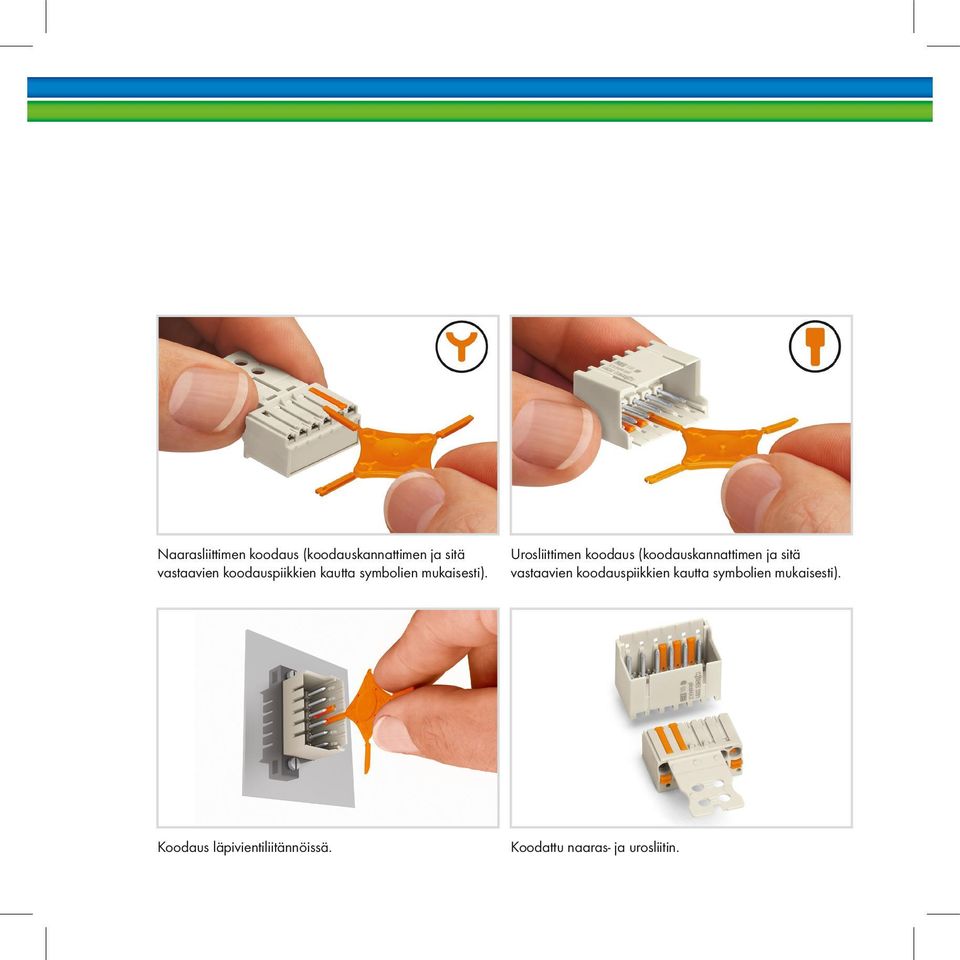

12 Urosliittimen koodaus (koodauskannattimen ja sitä Naarasliittimen koodaus (koodauskannattimen ja sitä vastaavien koodauspiikkien kautta symbolien mukaisesti). vastaavien koodauspiikkien kautta symbolien mukaisesti). Koodaus läpivientiliitännöissä. Koodattu naaras- ja urosliitin.

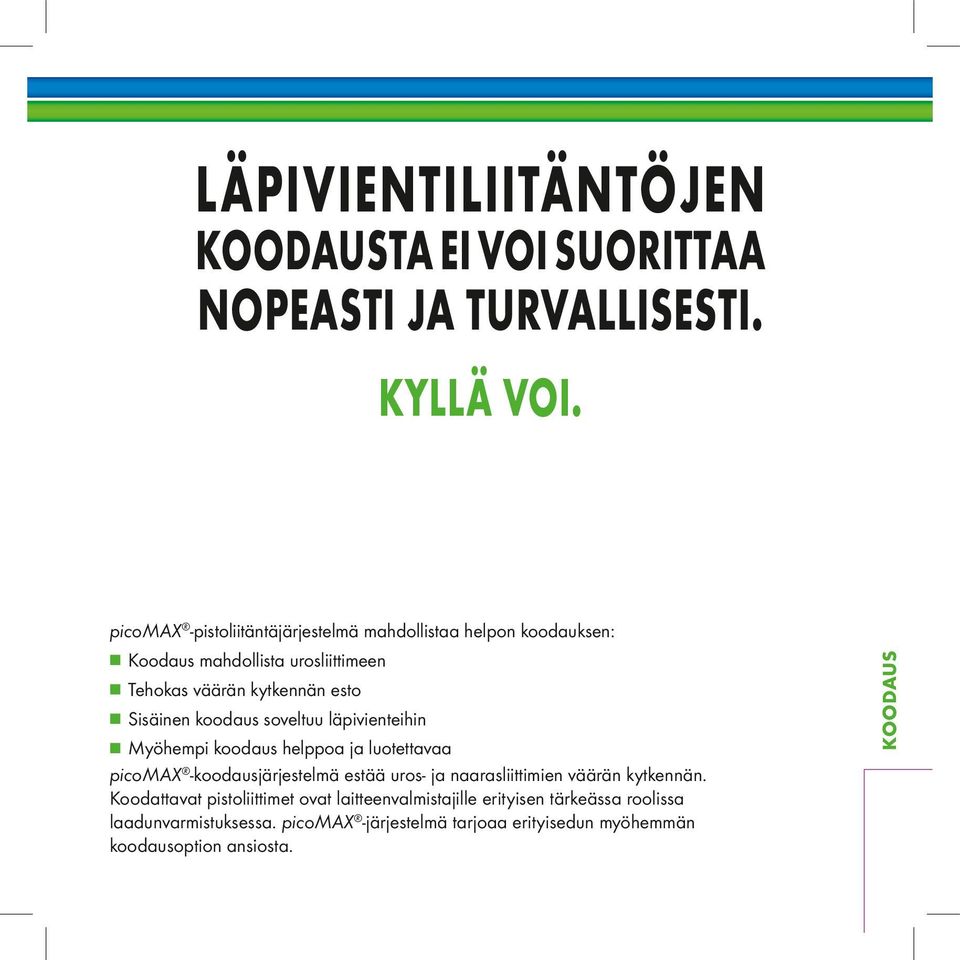

13 Läpivientiliitäntöjen picomax -pistoliitäntäjärjestelmä mahdollistaa helpon koodauksen: ÄÄKoodaus mahdollista urosliittimeen ÄÄTehokas väärän kytkennän esto ÄÄSisäinen koodaus soveltuu läpivienteihin ÄÄMyöhempi koodaus helppoa ja luotettavaa picomax -koodausjärjestelmä estää uros- ja naarasliittimien väärän kytkennän. Koodattavat pistoliittimet ovat laitteenvalmistajille erityisen tärkeässa roolissa laadunvarmistuksessa. picomax -järjestelmä tarjoaa erityisedun myöhemmän koodausoption ansiosta. Koodaus koodausta ei voi suorittaa nopeasti ja turvallisesti. Kyllä voi.

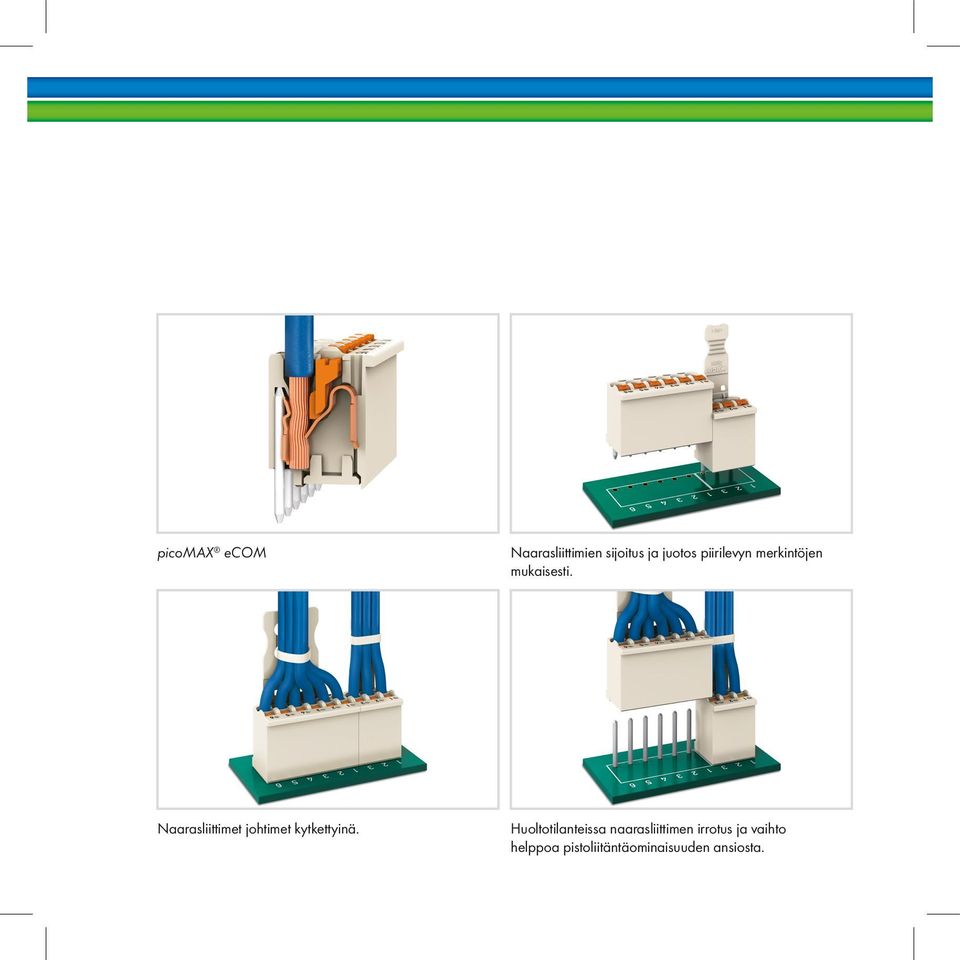

14 picomax ecom Naarasliittimien sijoitus ja juotos piirilevyn merkintöjen mukaisesti. Naarasliittimet johtimet kytkettyinä. Huoltotilanteissa naarasliittimen irrotus ja vaihto helppoa pistoliitäntäominaisuuden ansiosta.

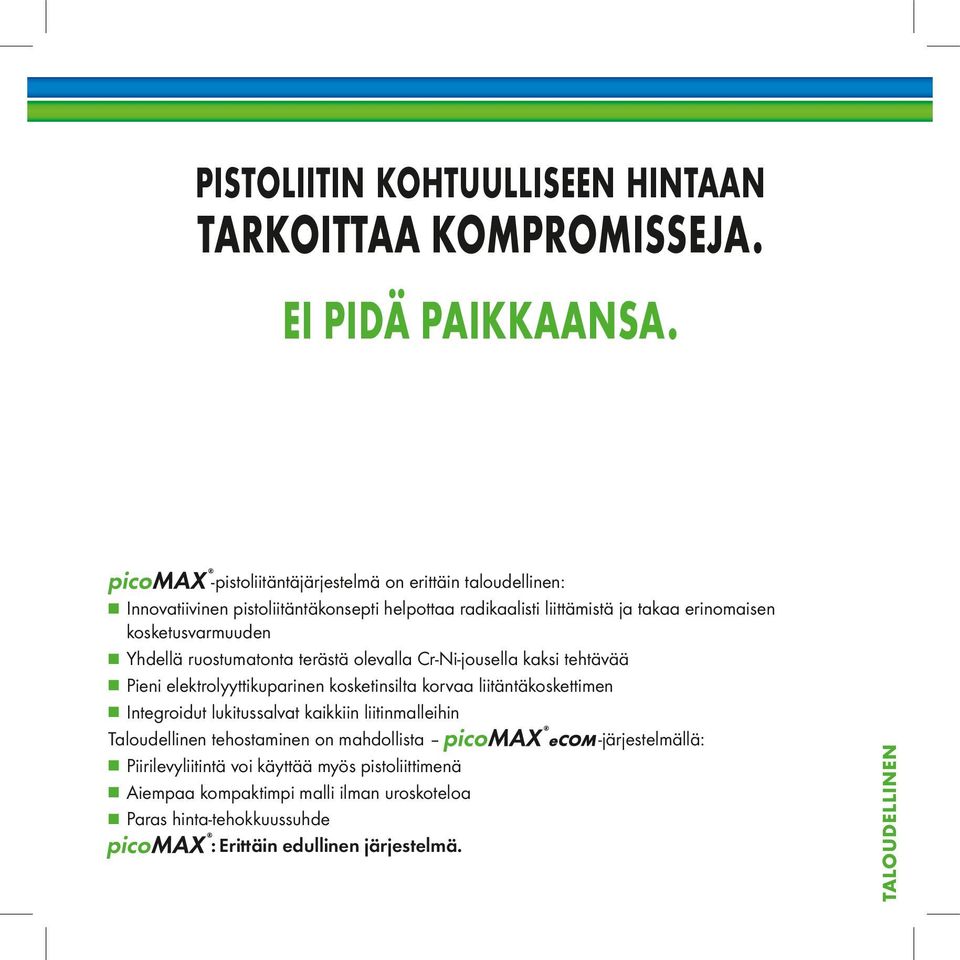

15 Pistoliitin kohtuulliseen hintaan tarkoittaa kompromisseja. Ei pidä paikkaansa. -pistoliitäntäjärjestelmä on erittäin taloudellinen: pistoliitäntäkonsepti helpottaa radikaalisti liittämistä ja takaa erinomaisen kosketusvarmuuden ÄÄYhdellä ruostumatonta terästä olevalla Cr-Ni-jousella kaksi tehtävää ÄÄPieni elektrolyyttikuparinen kosketinsilta korvaa liitäntäkoskettimen ÄÄIntegroidut lukitussalvat kaikkiin liitinmalleihin Taloudellinen tehostaminen on mahdollista -järjestelmällä: ÄÄPiirilevyliitintä voi käyttää myös pistoliittimenä ÄÄAiempaa kompaktimpi malli ilman uroskoteloa ÄÄParas hinta-tehokkuussuhde : Erittäin edullinen järjestelmä. taloudellinen ÄÄInnovatiivinen

16 / / / WAGO Kontakttechnik GmbH & Co. filial i Finland Vellamonkatu 30 B Helsinki info@wago.fi Online: Lisätietoa picomax : sta videolla tai osoitteessa
