1 ISOVER ULTIMATE - U Protect Uuden sukupolven paloeristeratkaisut

2 On rauhoittavaa tietää, että turvallisuutesi on parhaissa käsissä. Palosuojaus on nykyisin siirtynyt entistä enemmän arkkitehdeille ja rakentajille. Samaan aikaan ilmanvaihtokanavien lisääntyvä käyttö luo uusia haasteita turvallisuudelle. Kun luotettavuus ratkaisee, kannattaa valita ULTIMATE, uusi huippuluokan teknologia ISOVERilta, eristystuotteiden globaalilta markkinajohtajalta. ULTIMATE yhdistää kaikki tavanomaisten palo-, lämpö-, ja äänieristystuotteiden edut. Lisäksi se tarjoaa merkittäviä kustannussäästöjä ja huomattavan painosäästön erinomaisen eristävyytensä ansiosta. Näiden ominaisuuksien tuloksena syntyy ylivoimainen turvallisuus.

3 3 ULTIMATE on turvallisuutta ilman kompromisseja. Mikään ei ole meille niin elintärkeää kuin hengittämämme ilma. Se on myös olennainen edellytys viihtyisyydelle kaikentyyppisissä rakennuksissa. Siksi meillä on suuret vaatimukset raikkaalle ilmalle sekä asuin- että työtiloissa. Nykyisin ilmanjako tapahtuu koneellisesti kanavia pitkin. Kanavat ja kojeet on suojattava tulipaloilta, ettei ihmisten turvallisuus olisi vaarassa. Luotettava ja kestävä palosuojaus on elinehto ja ensisijainen asia, kun järjestelmiä suunnitellaan ja asennetaan. ISOVER on kumppanisi palosuojausratkaisuissa, joiden täytyy täyttää tiukimmatkin vaatimukset. Me tiedämme, että turvallisuus perustuu luotettavuuteen. Huippuluokan eristyskykynsä ansiosta ULTIMATE kestää lämpötiloja muuttumattomana sekä tarjoaa erinomaisen lämmöneristävyyden korkeissakin lämpötiloissa.

4 4 ULTIMATE. Huippuominaisuuksien uusi standardi. ISOVERin uusin eristeinnovaatio yhdistää ainutlaatuiset ominaisuudet: huippuluokan paloeristävyyden, helpon käsiteltävyyden ja materiaalikeveyden. Se on täydellinen vastaus tarpeisiisi. Tehokas palosuojaus Ainutlaatuinen keveys Ohuet ratkaisut Miellyttävä asentaa Optimaaliset akustiset ominaisuudet Ylivoimainen joustavuus Erinomainen lämmöneristävyys Korkea puristettavuus Nopea asennus Kustannustehokkaat ratkaisut

5 5 ULTIMATE ilmanvaihtokanavien tehokkaan eristämisen yhtälö: + + = Kaikki vahvuudet. Yksi tuote. Täydellinen yhdistelmä ISOVERilta. Palosuojaus: ULTIMATE täyttää korkeimmat vaatimukset palosuojaukselle alkaen paloon reagoinnista erinomaiseen palonkestävyyteen. Jokainen ULTIMATE-tuote perustuu taattuun ISOVER-osaamiseen. ULTIMATE palosuojausjärjestelmille on myönnetty Ympäristöministeriön tyyppihyväksyntä. Miellyttävä asennus: Erittäin kevyt ja vaivattomasti käsiteltävä ULTIMATE tekee leikkaamisen, taivuttamisen ja täyttämisen nopeammaksi ja tehokkaammaksi kuin koskaan. Eikä siinä kaikki; lisäksi kevyet ULTIMATE-pakkaukset ja niiden käsittelymukavuus täyttävät ankarimmatkin työturvallisuusvaatimukset. Keveys: ULTIMATE-materiaalissa huippuluokan paloturvallisuus ja lämpöeristys yhdistyvät keveyteen. Materiaali on jopa 65 % kevyempää kuin muut standardin EN mukaiset vastaavat ratkaisut. ULTIMATE luo aivan uudet standardit.

6 6 Tyyppihyväksytty ULTIMATE. Täydellistä turvaa ja suojausta. Turvallisuus perustuu luotettavuuteen. Tästä syystä ULTIMATE on täydellinen kumppani tehokkaaseen palosuojaukseen silloin kun pitää täyttää ankarimmatkin vaatimukset. Materiaaliominaisuuksiensa erinomaisen kestävyyden ja ylivoimaisen lämmöneristyksensä ansiosta ULTIMATE on huipputuote EN standardin mukaisissa palosuojausta ja lämmöneristävyyttä koskevissa vaatimuksissa. Vain materiaali, joka vaivattomasti täyttää kaikki standardin vaateet voi täyttää optimaalisesti myös yksilölliset vaatimukset. Tämä on mitä ULTIMATE tarjoaa: sinun vaatimustesi mukaisia räätälöityjä ratkaisuja. Ne antavat sinulle selvää hyötyä. Hyviä uutisia turvallisuudesta ULTIMATE takaa parhaan palosuojauksen ja säilyy muuttumattomana jatkuvassakin korkeassa lämpötilassa, jopa 660 C asti. Ja tämä ei ole vain mainoslause: ULTIMATE sijoittui parhaiten Euroclassluokituksessa saavuttaen standardin EN mukaisen A1-luokan. Tämä on turvallisuutta, johon voit rakentaessasi luottaa. ULTIMATE-palosuojausjärjestelmällä on Ympäristöministeriön tyyppihyväksyntä ( YM29/6221/2008). Asennettuna tarpeittesi mukaan Täydellinen näyttö kattavasta palosuojauksesta: ULTIMATE täyttää luokat EI 15 EI 120. Pysty- tai vaakakanavat: optimaalinen suojaus joka suuntaan. Pyöreä tai suorakaiteen muotoinen kanava: ratkaisut löytyvät molempiin. Sisä- tai ulkopuolinen palo: ULTIMATE takaa sopivan ratkaisun.

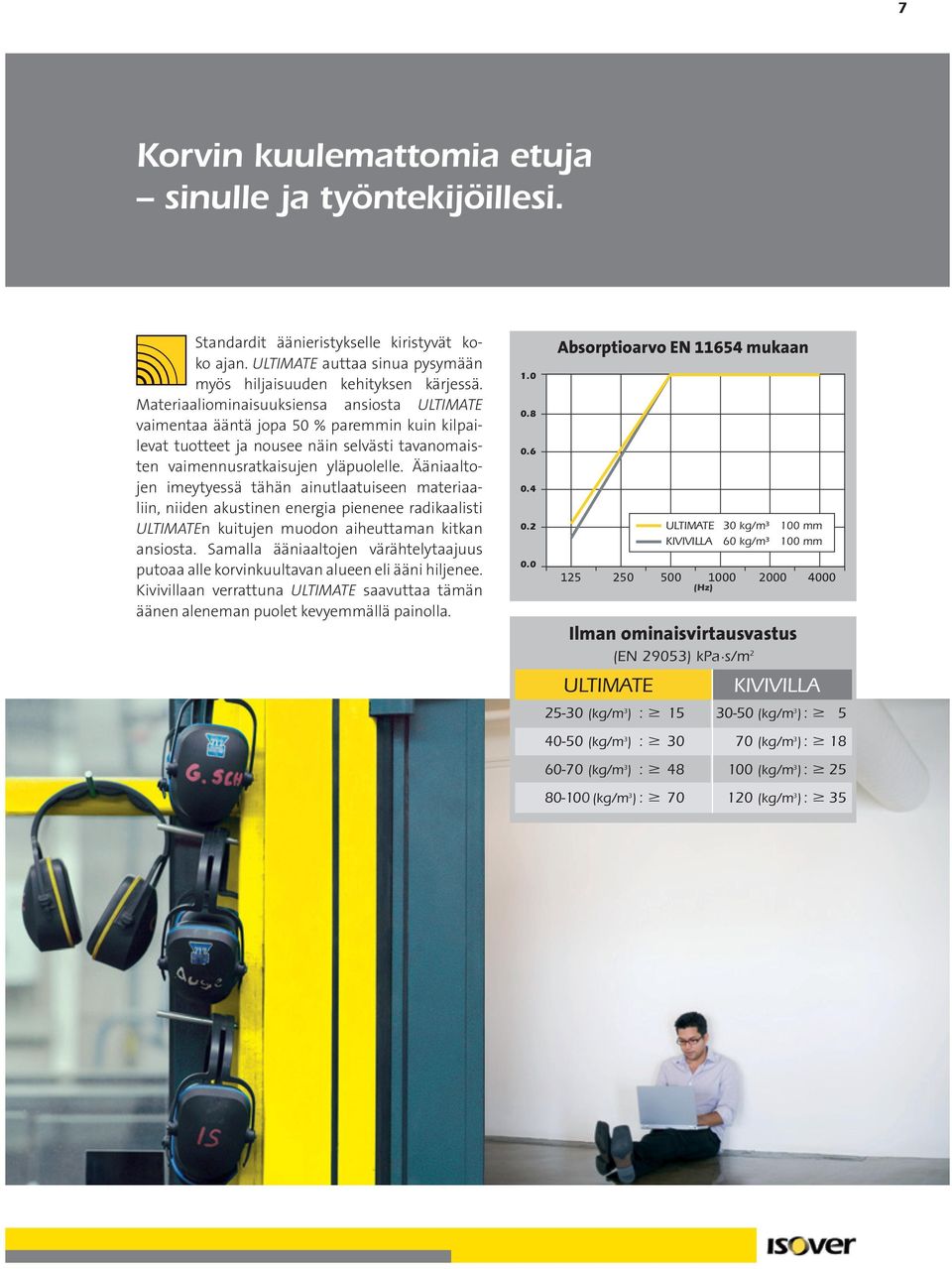

7 7 Korvin kuulemattomia etuja sinulle ja työntekijöillesi. Standardit äänieristykselle kiristyvät koko ajan. ULTIMATE auttaa sinua pysymään myös hiljaisuuden kehityksen kärjessä. Materiaaliominaisuuksiensa ansiosta ULTIMATE vaimentaa ääntä jopa 50 % paremmin kuin kilpailevat tuotteet ja nousee näin selvästi tavanomaisten vaimennusratkaisujen yläpuolelle. Ääniaaltojen imeytyessä tähän ainutlaatuiseen materiaaliin, niiden akustinen energia pienenee radikaalisti ULTIMATEn kuitujen muodon aiheuttaman kitkan ansiosta. Samalla ääniaaltojen värähtelytaajuus putoaa alle korvinkuultavan alueen eli ääni hiljenee. Kivivillaan verrattuna ULTIMATE saavuttaa tämän äänen aleneman puolet kevyemmällä painolla Absorptioarvo EN mukaan ULTIMATE 30 kg/m³ 100 mm KIVIVILLA 60 kg/m³ 100 mm (Hz) Ilman ominaisvirtausvastus ULTIMATE (EN 29053) kpas/m 2 KIVIVILLA (kg/m 3 ) : (kg/m 3 ) : (kg/m 3 ) : (kg/m 3 ) : (kg/m 3 ) : (kg/m 3 ) : (kg/m 3 ) : (kg/m 3 ) : 35 ULTIMATEn äänieristys auttaa työskentelemään tehokkaammin

8 8 Eriste, joka maksaa itsensä nopeasti takaisin. ULTIMATE on eristysmateriaali, joka maksaa hintaansa takaisin jo ennen kuin ilmastointijärjestelmä edes toimii. Tilaa säästävien puristepakkausten ansiosta logistiikka myös välivarastointi työmaalla toimii suurissakin projekteissa ongelmitta. Paitsi nopeammin, asennus päästään tekemään merkittävästi pienemmillä materiaalikustannuksilla: ei tarvita kalliita esivalmisteluja, ei liimaa liitoksiin eikä reunaleikkauksia. Kaiken lisäksi parempi eristystehokkuus saavutetaan jo hyvin vähäisillä materiaalivahvuuksilla. Näin ULTIMATE tuottaa säästöä asentamisen jokaisessa vaiheessa. ULTIMATE on materiaali, josta kaikki hyötyvät. Huippukevyt, enimmilläänkin vain 8 kg/m², ja erittäin hyvin työstettävä ULTIMATE antaa vapautta suunnitteluun, helpottaa logistiikkaa ja parantaa työskentelyolosuhteita. Asennuksen jälkeen ULTIMATE näkyy parempana energiatehokkuutena säästäen päivä päivältä enemmän. Tuottoisampaa eristämistä kuin ULTIMATE ei ole olemassa. Kaikki edut yhdessä paketissa ULTIMATE-ominaisuudet Kevein markkinoilla oleva ratkaisu Joustava ja aikaa säästävä Helppo kuljettaa Edistyksellinen, huippuominaisuuksia tarjoava tuote vaivattomiin ratkaisuihin Sinun saamasi hyödyt Suotuisat työskentelyolosuhteet Lyhyemmät asennusajat, vähemmän jätettä Nopea asennus Aika- ja materiaalisäästöt (yksi kerros kahden sijasta)

9 9 ULTIMATE. Lisää tehokkuutta eristämiseen. Energiahukka on nopeasti tulossa kriittisimmäksi kustannustekijäksi rakennusten käyttökuluissa. ULTIMATE on vastaus tähän ongelmaan: se tuo tehokkuutta eristykseen. Sen lisäksi, että ULTIMATE takaa erinomaisen lämpöeristyksen ja suojan jatkuvaa kuumuutta vastaan aina 660 C asti, se tuottaa poikkeuksellisten ominaisuuksiensa ansiosta paremmin eristystuloksen jopa 45 % vähemmällä materiaalilla kuin tavanomaiset eristystuotteet. ULTIMATE saavuttaa ainutlaatuisen korkeat lambdaarvot (eristyskyky), koska se on 100 % kuitua. Kuitumateriaali tuottaa korkean eristystehokkuuden ja hyvin hengitettävän työskentelyilmapiirin. Lambda (mw/[m K]) Tiheyden aleneminen ULTIMATE ULTIMATE 40 kg/m³ 60 kg/m³ - 45% - 40% 160 ULTIMATE 100 kg/m³ - 35% KIVIVILLA KIVIVILLA KVIVILLA 70 kg/m³ 100 kg/m³ 150 kg/m³ Lämpötila ( C) Ylivoimaista ULTIMATE -mukavuutta Tehokas lämpöeristys on välttämätön kehittyneissä LVI-järjestelmissä. Niin ikään keskittymistä vaativa työskentely tarvitsee sopivan ja oikein säädetyn sisäilman. ULTIMATE mahdollistaa tällaiset olosuhteet paremmin kuin tavanomaiset eristystuotteet. Jopa 10 C lämpötilassa ULTIMATEn lambda-arvo eroaa enimmillään 25 % muiden samaan käyttöön suunniteltujen tuotteiden arvoista. Mitä korkeampi käyttölämpötilan on, sitä suurempi on ero. Tarjolla on miellyttävät edellytykset paremmalle turvallisuudelle ja työolosuhteille yksinkertaisesti valitsemalla ULTIMATE.

10 10 ULTIMATE: Asenna eriste fiksulla tavalla. ULTIMATE on täydellisesti työn tarpeisiin, myös epätasaisille pinnoille, mukautuva materiaali. Näin se näyttää tien uuden aikakauden kustannustehokkuudelle. Säästät aikaa ja kuluja välttymällä pitkiltä esivalmisteluilta. Säästät myös, koska hukkamateriaalia ei juuri synny: ULTIMATEn taipuisa kuiturakenne estää sitä katkeamasta, joten asennus voidaan tehdä ilman jätettä, sillä leikkausjäänteillä voidaan täyttää rakoja ja koloja. Helppo leikata Taipuisa Kestävä ja jämäkkä Ei reunaleikkauksia Jopa leikkausjäänteet voidaan käyttää Lähes jätteetön 100 % kuitua Erittäin miellyttävä käsitellä Ei haittoja terveydelle EUCEB- ja RAL-sertifikaatit YM29/6221/2008 ULTIMATE täyttää EU:n mineraalivillatuotteille määrittelemät laatukriteerit. Enemmän työstettävyyttä. Vähemmän painoa. Nopea, helppo, mukava: ULTIMATE eristää edistyksellisesti. Tyyppihyväksytty ULTIMATE on jopa 65 % kevyempi kuin muut standardin EN mukaiset vastaavat tuotteet. Keveys tekee asentamisesta helppoa. ULTIMATE-pakkausten paino ei ylitä työskentelyolosuhteiden säännöksissä sallittua kiloa. ULTIMATE: vähän painoa, paljon ominaisuuksia. ULTIMATE tekee asentamisesta tehokkaampaa, jopa vaikeimmissa kulmapaikoissa. Mitä hankalampi tilanne, sitä korostuneemmin näkyvät ULTIMATEn parhaat ominaisuudet, ainutlaatuinen keveys ja erinomainen taipuisuus. ULTIMATE muotoutuu joustavasti tarpeittesi mukaan.

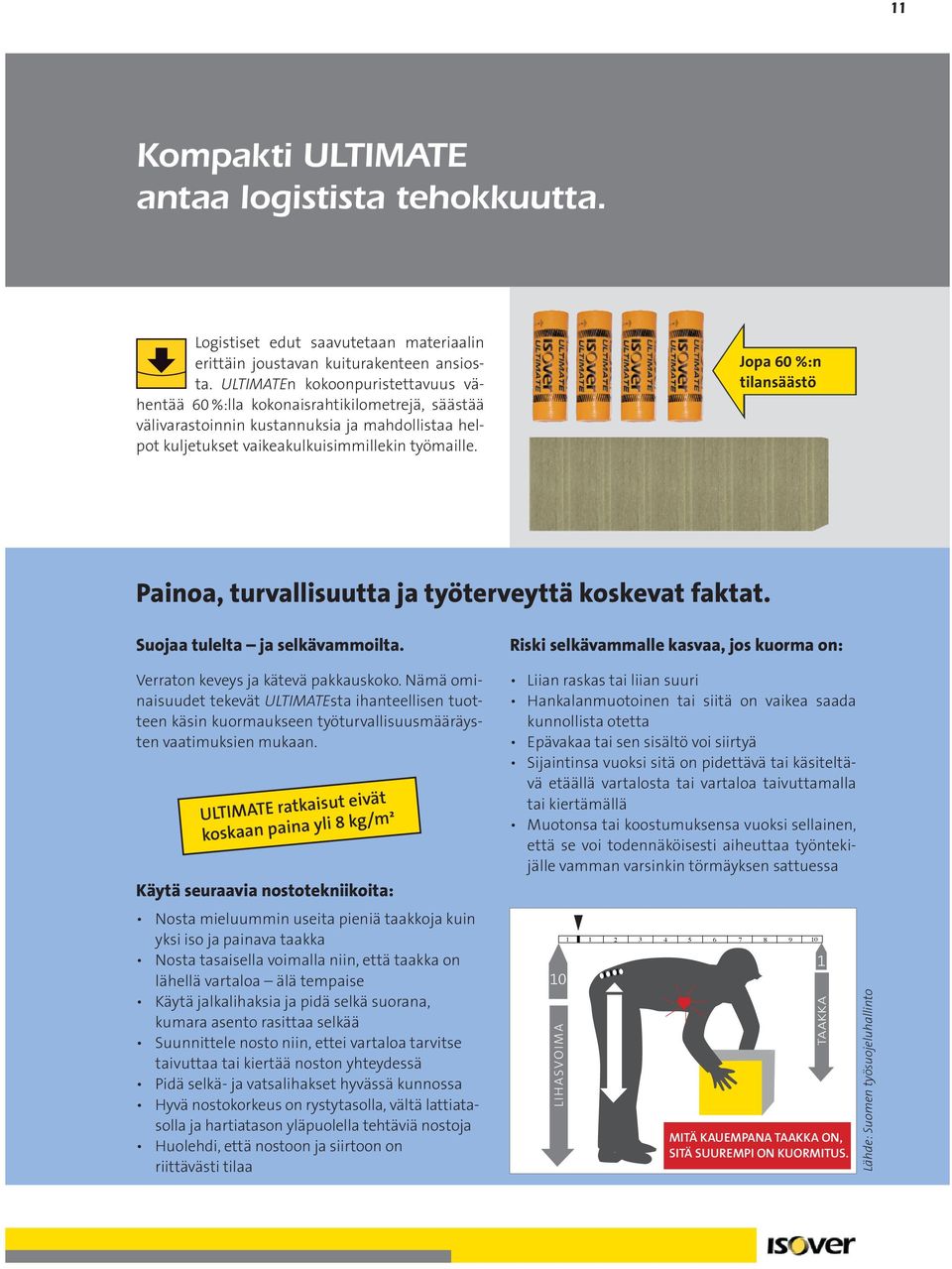

11 11 Kompakti ULTIMATE antaa logistista tehokkuutta. Logistiset edut saavutetaan materiaalin erittäin joustavan kuiturakenteen ansiosta. ULTIMATEn kokoonpuristettavuus vähentää 60 %:lla kokonaisrahtikilometrejä, säästää välivarastoinnin kustannuksia ja mahdollistaa helpot kuljetukset vaikeakulkuisimmillekin työmaille. Jopa 60 %:n tilansäästö Painoa, turvallisuutta ja työterveyttä koskevat faktat. Suojaa tulelta ja selkävammoilta. Verraton keveys ja kätevä pakkauskoko. Nämä ominaisuudet tekevät ULTIMATEsta ihanteellisen tuotteen käsin kuormaukseen työturvallisuusmääräysten vaatimuksien mukaan. ULTIMATE ratkaisut eivät koskaan paina yli 8 kg/m² Käytä seuraavia nostotekniikoita: Nosta mieluummin useita pieniä taakkoja kuin yksi iso ja painava taakka Nosta tasaisella voimalla niin, että taakka on lähellä vartaloa älä tempaise Käytä jalkalihaksia ja pidä selkä suorana, kumara asento rasittaa selkää Suunnittele nosto niin, ettei vartaloa tarvitse taivuttaa tai kiertää noston yhteydessä Pidä selkä- ja vatsalihakset hyvässä kunnossa Hyvä nostokorkeus on rystytasolla, vältä lattiatasolla ja hartiatason yläpuolella tehtäviä nostoja Huolehdi, että nostoon ja siirtoon on riittävästi tilaa Riski selkävammalle kasvaa, jos kuorma on: Liian raskas tai liian suuri Hankalanmuotoinen tai siitä on vaikea saada kunnollista otetta Epävakaa tai sen sisältö voi siirtyä Sijaintinsa vuoksi sitä on pidettävä tai käsiteltävä etäällä vartalosta tai vartaloa taivuttamalla tai kiertämällä Muotonsa tai koostumuksensa vuoksi sellainen, että se voi todennäköisesti aiheuttaa työntekijälle vamman varsinkin törmäyksen sattuessa 10 LIH ALIHASVOIMA O IM A VÄLILEVYPURISTUS 1 TAAKKA MITÄ KAUEMPANA TAAKKA ON, SITÄ SUUREMPI ON KUORMITUS. Lähde: Suomen työsuojeluhallinto

12 12 Palosuojaus tyyppihyväksytyillä U-Protect -tuotteilla ( YM29/6221/2008) Ilmanvaihtokanavien palosuojaus on testattu standardin EN mukaan ja hyväksytty YM:n päätöksellä (YM29/6221/2008). Tämä testimenettely on Euroopanlaajuinen. Tulipalo ilmanvaihtojärjestelmässä voi aiheuttaa suuria vaikeuksia, koska kanavassa palo voi levitä syttymispisteestään. Siksi on elintärkeää kehittää turvallisia ja luotettavia ratkaisuja. Soveltuva standardi (EN ) kuvaa eri tilanteet, jotka esiintyvät todellisessa palotilanteessa. Eri tilanteet voidaan jakaa palon sijainnin, kanavan suunnan ja kanavan muodon mukaan. Vaihtoehdot ovat: Palon sijainti Palo kanavan sisällä Palo kanavan ulkopuolella Kanavan suunta Vaaka Pysty Kanavan muoto Suorakaide Pyöreä Selitys Tuli pääsee esimerkiksi venttiilin kautta kanavaan. Palon leviäminen läheisiin huoneisiin on estettävä. Täytyy estää paloa etenemästä kanavaan. Kanava kerroksessa Kanava kerrosten välillä Suorakaiteen muotoinen metallikanava Pyöreä metallikanava Tyyppihyväksytty ULTIMATE -tuotteisto U Protect on testattu ja se täyttää kaikkien eri tilanteiden vaatimukset. Kun tarvitaan tarkempaa suunnittelua, täytyy vastata neljään kysymykseen: 1. Kanavan muoto? Suorakaide vai pyöreä? 2. Paloluokkavaatimus: EI 15, 30, 60, 90 vai 120? 3. Palon sijainti: sisä-, ulko- vai molemmilla puolilla? 4. Kanavan suunta: vaaka, pysty vai molemmat suunnat?

13 13 Standardin EN mukaiset paloeristyspaksuudet Alla olevat taulukot näyttävät vaaditut eristevahvuudet pyöreille ja suorakaidekanaville. PYÖREÄT KANAVAT Paloluokka Kanavan Paloluokka Kanavan Palon sijainti Palon sijainti EI 15 EI 30 EI 60 EI 90 EI 120 suunta EI 15 EI 30 EI 60 EI 90 EI 120 suunta Palo kanavan sisäpuolella Palo kanavan sisäpuolella Vaaka Vaaka Sisäpuoli Sisäpuoli Pysty Pysty Palo kanavan ulkopuolella Palo kanavan ulkopuolella Vaaka Vaaka Ulkopuoli Ulkopuoli Pysty Pysty Palo kanavan sisä- ja ulkopuolella Palo kanavan sisä- ja ulkopuolella Vaaka Vaaka Molemmat Molemmat Pysty Pysty Käytettäessä yhtä tuotetta riippumatta kanavan suunnasta Käytettäessä yhtä tuotetta riippumatta kanavan suunnasta Ulkopuoli Ulkopuoli Molemmat Molemmat Sisäpuoli Sisäpuoli Käytettäessä yhtä tuotetta kaikissa tilanteissa Käytettäessä yhtä tuotetta kaikissa tilanteissa Molemmat Molemmat Molemmat Molemmat Vaadittu eristyspaksuus (mm) Vaadittu eristyspaksuus (mm) Pyöreät kanavat SUORAKAIDEKANAVAT Suorakaidekanavat Asennusohjeet Ilmanvaihtokanavien eristys voidaan toteuttaa helposti ja tehokkaasti U Protect -tuotteilla. Paloeristäminen vaatii erityistä tarkkuutta ja ammattitaitoa. Parhaimman mahdollisen turvallisuuden saavuttamiseksi on tärkeää noudattaa annettuja ohjeita kanavien ja eristeen asentamisessa sekä läpivienneissä. Näiden ohjeiden lisäksi tulee noudattaa kanavien valmistajien antamia ohjeita. Suorakaidekanavat Hitsattuja piikkejä käytetään eristyksen kiinnittämiseen kanavaan. Standardikokoisia kierretankoja ja kantavia U-profiileja käytetään kanavien kannattamiseen. Kannakkeet asetetaan eristyksen sisäpuolelle; kierretankoja ei tarvitse erikseen eristää. Jokaiseen kanavaliitokseen tarvitaan kannakkeet liitoksen molemmin puolin. Asennusperiaate vaakasuuntaisille suorakaidekanaville

14 14 Suorakaidekanavat Suurin kanavakoko on 1250 x 1000 mm ja kanavan suurin pituus 1250 mm. Mikäli käytetään M10 kokoista kierretankoa, lisävarmistuksia ei tarvita. Pienempiä kierretankoja käytettäessä tarvitaan painolaskelmat. Hyväksyttävä vetojännitys on 9 N/ mm² luokissa EI 30 ja EI 60 sekä 6 N/mm² luokissa EI 90 and EI 120. Kiinnitys Eristys kiinnitetään kanavaan hitsatuilla piikeillä. Kulmaliitokset varmistetaan Isover Fire Protect -ruuveilla (käytä 3 ruuvia/sivu=> 300 mm välein). Ruuvin pituuden täytyy olla kaksi kertaa eristyksen paksuus. Piikit asennetaan korkeintaan 300 mm keskeltä ja maksimissaan 80 mm liitoksesta. Pohjassa oleva kokonainen levy varmistetaan keskeltä kolmella lisäpiikillä. Yläpuolella levy asennetaan ilman piikkejä. Piikkien halkaisija on 2,7 mm ja aluslevyjen 38 mm. Kaikki liitokset varmistetaan painamalla levyt yhteen (erillistä liimaa ei tarvita). Eristyksen kiinnityksen periaate. Huomaa ruuvin asennuskulma liitoksia varmistettaessa. Kanavaliitoksissa levyt täytyy leikata sopiviksi. Sama periaate pätee sekä levyjen liitoksissa että levyjen lävistyksissä. (katso kuva vieressä) Yhteenveto Leikkaus kanavaliitosta varten. Mitat Vaakasuuntainen / Yläpuolinen levy Vaakasuuntainen/ Alapuolinen levy Pystysuuntainen levy Piikit Ruuvit 2,7/38 mm 2 x eristyspaksuus Ei tarvita c c levyn keskellä c 300 Kun eristys on ohut (30 40 mm), liitoskohta peitetään eristesuikaleella (leveys 100 mm ja paksuus 30 mm) liitostavasta riippumatta.

15 15 Suorakaidekanavat Seinä- / lattialäpimenot Eristettyjen kanavien täytyy joskus lävistää seiniä tai lattioita. Näiden läpivientien toteutus on osa ULTIMATE -järjestelmää. Pidimme konstruktion yksinkertaisena ja samalla helppona asentaa. Sama toimintatapa käy sekä vaaka- että pystykanaviin ja samoin myös massiivisiin ja kevytrakenteisiin seiniin. Asennus tapahtuu viidessä vaiheessa. Vaihe 1: Asemointi Kanava sijoitetaan aukkoon. Etäisyys kanavan ja seinän välillä on oltava 50 mm. Kanavassa täytyy olla sisäpuolinen tukitanko lävistyksen kohdalla. Vaihe 1 Vaihe2: Eristäminen Täytä kanavan ja rakenteen välinen tila eristelevyllä (sen täytyy täyttää aukko tiiviisti). Vaihe 3: Tiivistäminen Tiivistä liitos Isover Protect BSF:llä estääksesi ilmavuodot. Tämä täytyy tehdä rakenteen molemmin puolin. Käytä lastaa 2 mm massakerroksen sivelyssä. Vaihe 2 Vaihe 4: Kanavan tukeminen Kehystä kanava kiinnittämällä L-profiili (30 x 30 x 3) sen ympärille (katso kuva vieressä). L-profiili kiinnitetään kanavaan teräsniiteillä (4 x 13 mm) 100 mm välein. Ylä- ja alapuoliset profiilit kiinnitetään kumpikin kahdella teräsruuvilla rakenteeseen. Profiilit pitää asentaa rakenteen molemmin puolin. Vaihe 3 Vaihe 4 Vaihe 5: Kanavan eristäminen Asenna eristelevyt siten, että ne ovat kiinni rakenteessa. Levyt täytyy leikata hieman ylimittaisiksi, jotta ne ovat hieman jännityksessä. Teräksen lämpölaajentumisesta johtuvien vuotojen ehkäisemiseksi, levyt tulee liimata kiinni rakenteeseen Isover Protect BSK:lla (liimakerros 2 mm). Vaihe 5

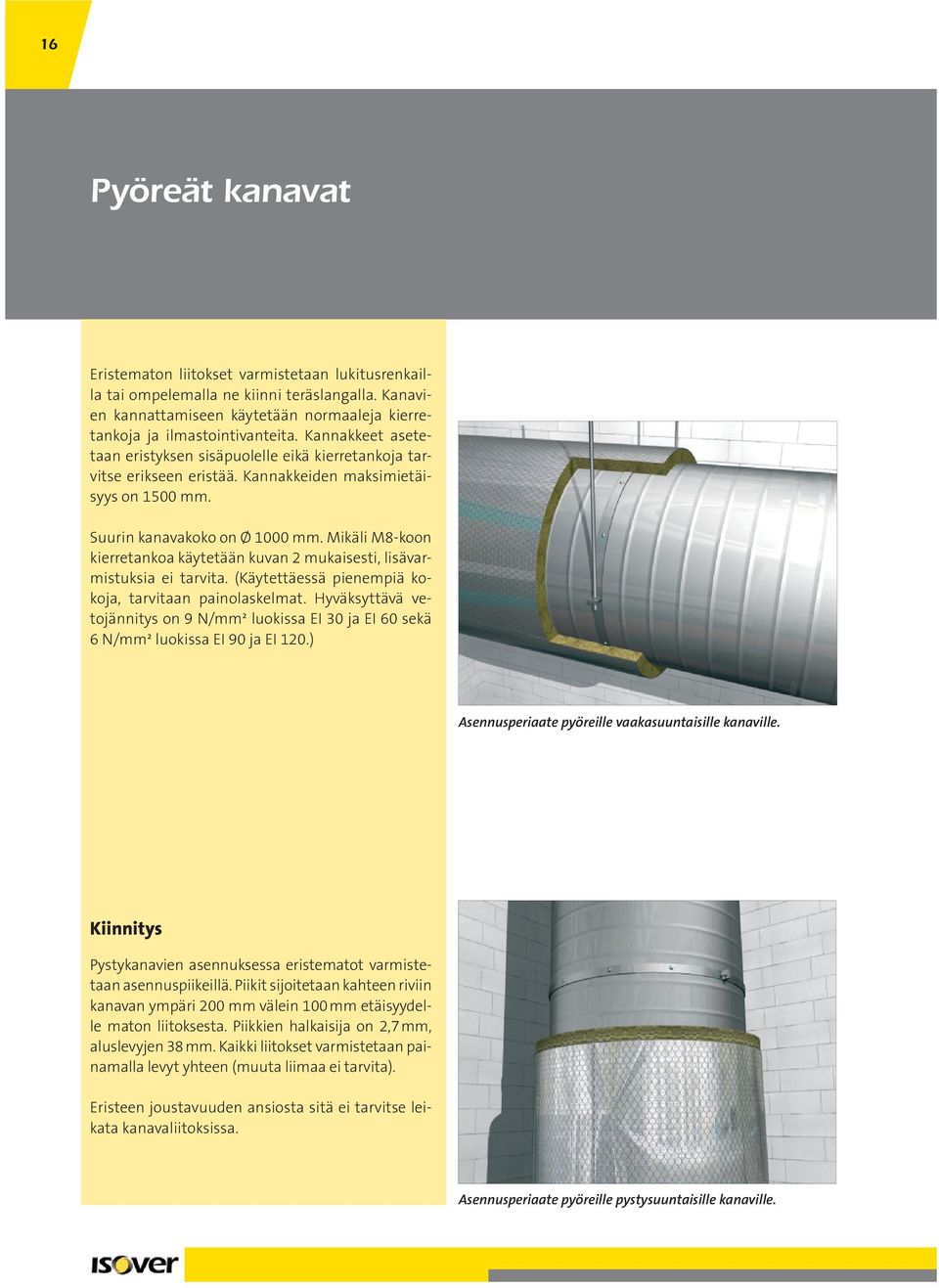

16 16 Pyöreät kanavat Eristematon liitokset varmistetaan lukitusrenkailla tai ompelemalla ne kiinni teräslangalla. Kanavien kannattamiseen käytetään normaaleja kierretankoja ja ilmastointivanteita. Kannakkeet asetetaan eristyksen sisäpuolelle eikä kierretankoja tarvitse erikseen eristää. Kannakkeiden maksimietäisyys on 1500 mm. Suurin kanavakoko on Ø 1000 mm. Mikäli M8-koon kierretankoa käytetään kuvan 2 mukaisesti, lisävarmistuksia ei tarvita. (Käytettäessä pienempiä kokoja, tarvitaan painolaskelmat. Hyväksyttävä vetojännitys on 9 N/mm² luokissa EI 30 ja EI 60 sekä 6 N/mm² luokissa EI 90 ja EI 120.) Asennusperiaate pyöreille vaakasuuntaisille kanaville. Kiinnitys Pystykanavien asennuksessa eristematot varmistetaan asennuspiikeillä. Piikit sijoitetaan kahteen riviin kanavan ympäri 200 mm välein 100 mm etäisyydelle maton liitoksesta. Piikkien halkaisija on 2,7 mm, aluslevyjen 38 mm. Kaikki liitokset varmistetaan painamalla levyt yhteen (muuta liimaa ei tarvita). Eristeen joustavuuden ansiosta sitä ei tarvitse leikata kanavaliitoksissa. Asennusperiaate pyöreille pystysuuntaisille kanaville.

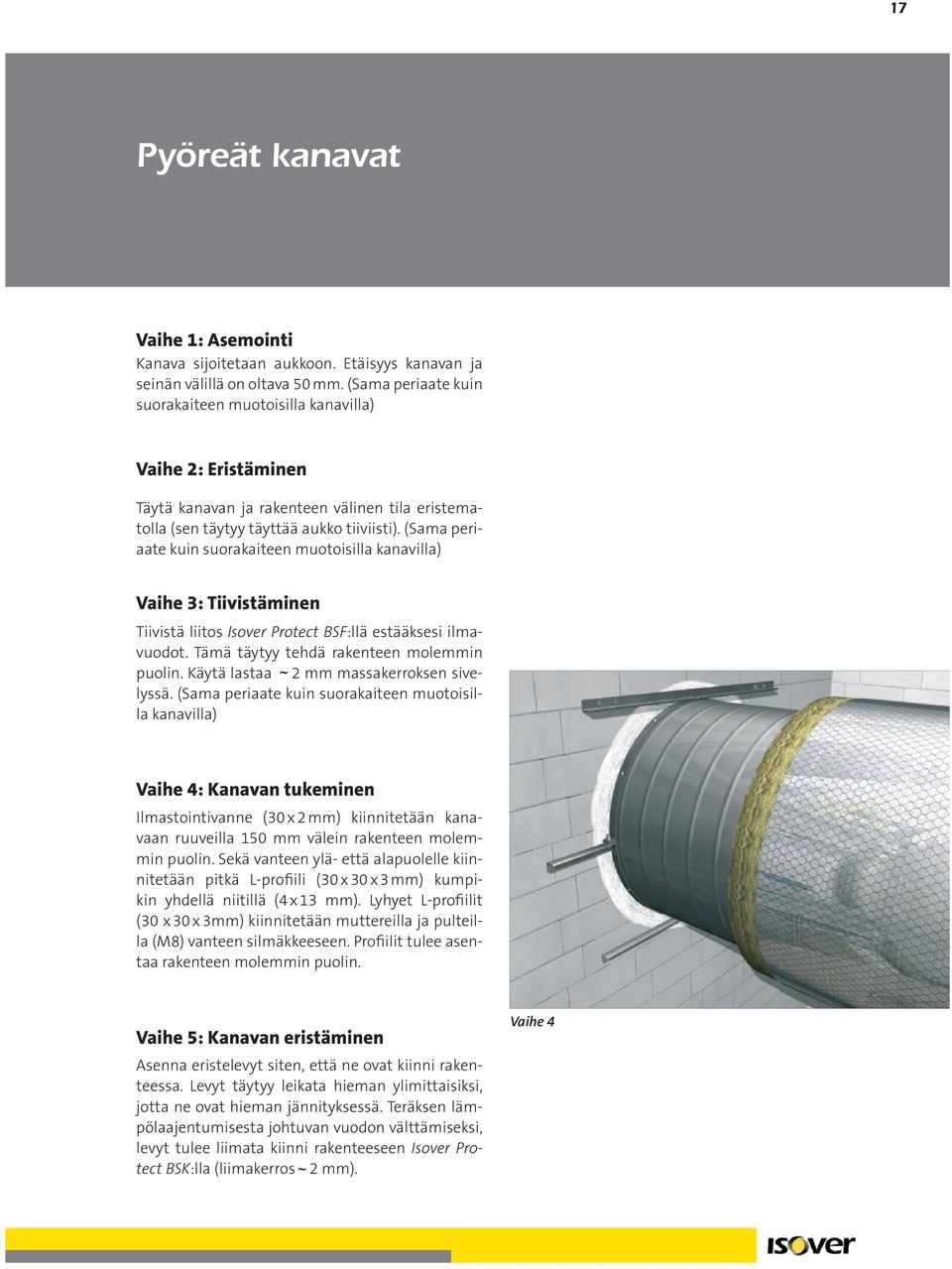

17 17 Pyöreät kanavat Vaihe 1: Asemointi Kanava sijoitetaan aukkoon. Etäisyys kanavan ja seinän välillä on oltava 50 mm. (Sama periaate kuin suorakaiteen muotoisilla kanavilla) Vaihe 2: Eristäminen Täytä kanavan ja rakenteen välinen tila eristematolla (sen täytyy täyttää aukko tiiviisti). (Sama periaate kuin suorakaiteen muotoisilla kanavilla) Vaihe 3: Tiivistäminen Tiivistä liitos Isover Protect BSF:llä estääksesi ilmavuodot. Tämä täytyy tehdä rakenteen molemmin puolin. Käytä lastaa 2 mm massakerroksen sivelyssä. (Sama periaate kuin suorakaiteen muotoisilla kanavilla) Vaihe 4: Kanavan tukeminen Ilmastointivanne (30 x 2 mm) kiinnitetään kanavaan ruuveilla 150 mm välein rakenteen molemmin puolin. Sekä vanteen ylä- että alapuolelle kiinnitetään pitkä L-profiili (30 x 30 x 3 mm) kumpikin yhdellä niitillä (4 x 13 mm). Lyhyet L-profiilit (30 x 30 x 3mm) kiinnitetään muttereilla ja pulteilla (M8) vanteen silmäkkeeseen. Profiilit tulee asentaa rakenteen molemmin puolin. Vaihe 5: Kanavan eristäminen Asenna eristelevyt siten, että ne ovat kiinni rakenteessa. Levyt täytyy leikata hieman ylimittaisiksi, jotta ne ovat hieman jännityksessä. Teräksen lämpölaajentumisesta johtuvan vuodon välttämiseksi, levyt tulee liimata kiinni rakenteeseen Isover Protect BSK:lla (liimakerros 2 mm). Vaihe 4

18 18 Tuoteopas avuksesi ULTIMATE tarjoaa täydellisen, selkeään vakiotuotevalikoimaan perustuvan ratkaisun metallisten ilmastointikanavien eristämiseen. Harkittu valikoima tuo etua varastointiin ja kuljetuksiin, ja näkyy myös työkohteiden asennustöissä, koska se ehkäisee tehokkaasti sekaannukset. Levyt Verkkomatot U Protect Slab 4.0 N Levy: 1200 x 600 mm. Pinnoitus: ei U Protect Slab 4.0 V1 Levy: 1200 x 600 mm. Pinnoitus: lasihuopa U Protect Wired Mat 4.0 N Verkkomatto: L x 600 mm. Pinnoitus: ei Pinnoitteet U Protect Wired Mat 4.0 Alu 1 Verkkomatto: L x 600 mm Pinnoitus: alumiinifolio U Protect Slab 4.0 Alu 1 Levy: 1200 x 600 mm Pinnoitus: alumiinifolio Lasihuopa Vahvistettu alumiinifolio Muut tuotteet Isover Protect BSF Liuotinvapaa ja phneutraali, valkoinen, vesipohjainen tiivistysmassa Isover Protect BSK Palamaton, epäorgaaninen, emäksinen natriumsilikaattiliima Isover Fire Protect Screw Spiraalinmuotoinen ruuvi, ruostumatonta terästä.

19 19 ULTIMATE: Tuotetaulukko U Protect -tuotteet U Protect U Protect U Protect U Protect U Protect Slab 4.0 N Slab 4.0 V1 Slab 4.0 Alu1 Wired Mat 4.0 N Wired Mat 4.0 Alu1 Pituus (mm) * * Leveys (mm) Paksuus (mm) Mitat Pinnoitteet Ei pinnoitetta Lasihuopa AL X X X X X Paloon reagointi A1 A1 A1 A1 A1 Akustiset ominaisuudet Äänen absorptio EN ISO Ilman ominaisvirtausvastus EN Lämmönjohtavuus W/mK keskilämpötilassa EN mukaan Tiedot EN mukaan pinnoittamattomalle tuotteelle. *Riippuu tuotteen paksuudesta.

20 ULTIMATE Täydellinen vastaus tarpeisiisi. Saint-Gobain Rakennustuotteet Oy PL 250, Kerkkolankatu Hyvinkää
