1 MENETELMÄ WAVEFORM CONTROL TECHNOLOGY TM Yli 5 vuoden ajan, on Lincoln Electric on tarjonnut jauhekaariasiakkailleen suurta tuottoa, luotettavaa tunkeumaa, ja juohevaa palon ulkonäköä. Nyt Lincoln tuo markkinoille edistysaskeleen jauhekaariteknologiassa, joka mahdollistaa muuttuvan napaisuuden käytön. Positiivinen ja negatiivinen napaisuus tekee mahdolliseksi vaikuttaa tunkeumaan ja sulatusnopeuteen, ilman että vaikutetaan virta- tai jänniteasetuksiin. Lincolnin AC/DC jauhekaarihitsausprosessi Power Wave virtalähteen kanssa antaa käyttäjälle tosiaikaisen ohjauksen tapahtumaan. Sensijaan että hitsaat, pysähdyt asetat arvot uudelleen ja kokeilet uusia arvoja varmistuaksesi, että uudet arvot toimivat, voit nyt muuttaa hitsin ulkonäköä vain kääntämällä nupista Power Wave AC/DC 1 vie jauhekaarihitsauksen uudelle tasolle. Paitsi jauhekaarihitsauksen perinteisiä etuja, kuten suurta sulatusnopeutta ja hyvää tunkeumaa, parantunut ohjaus ja nopeampi vaste kaaren toiminnasta, ovat Power Wave AC/DC:n ainutlaatuisia ominaisuuksi e d u t MODULAARINEN Power Wave AC/DC on suunniteltu helppoon rinnakkainkäyttöön, ratkaisten ongelmat, jotka tyypillisesti yhdistetään AC altomuotojen käyttöön lisättäessä virtamäärää. MONI-KAARI AC/DC hitsaus on tarkoitettu kohteisiin, joissa tarvitaan monta, jopa viisi yksilölliseti ohjattua valokaarta. HELPPO LIITTÄMINEN Digitaalinen yhteys luo helpon tavan liittää hitsausvirtalähde liikettä ohjaavaan ohjelmoitavaan logiikkaan (PLC). PAREMPI PROSESSIN VALVONTA Digitaalinen yhteys mahdollistaa myös ohjelmistojen käytön todellisten hitsausarvojen taltioimiseksi kustakin hitsistä ja hitsausjärjestelmän seuraamisen. AALTOMUODON OHJAUSTEKNIIKKA Power Wave AC/DC on varustettu tehdas-ohjelmoidulla nopealla asetustusarvolla. NX /3

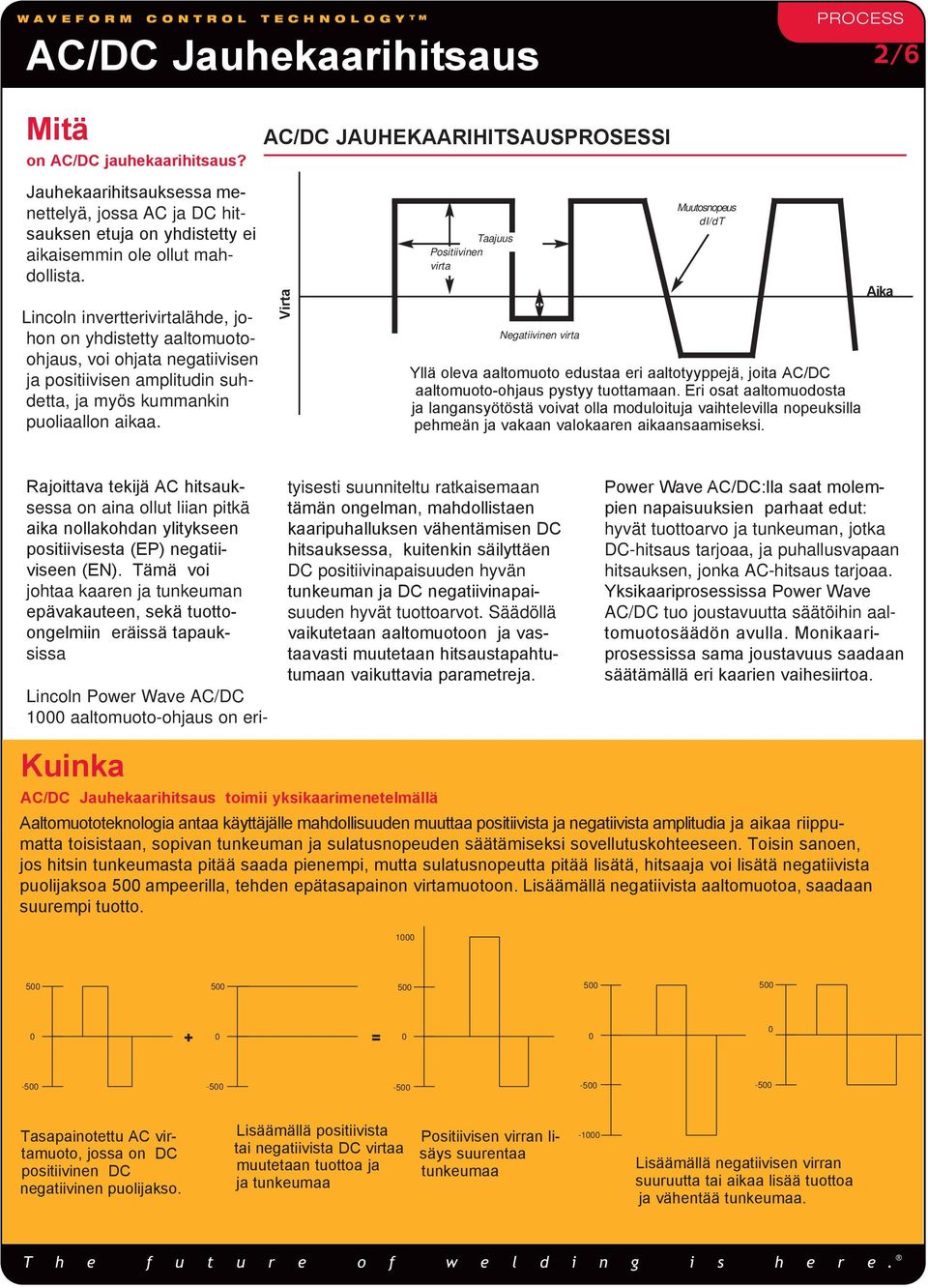

2 2/6 Mitä on AC/DC jauhekaarihitsaus? Jauhekaarihitsauksessa menettelyä, jossa AC ja DC hitsauksen etuja on yhdistetty ei aikaisemmin ole ollut mahdollista. Lincoln invertterivirtalähde, johon on yhdistetty aaltomuotoohjaus, voi ohjata negatiivisen ja positiivisen amplitudin suhdetta, ja myös kummankin puoliaallon aikaa. AC/DC JAUHEKAARIHITSAUSPROSESSI Virta Taajuus Positiivinen virta Negatiivinen virta Muutosnopeus di/dt Yllä oleva aaltomuoto edustaa eri aaltotyyppejä, joita AC/DC aaltomuoto-ohjaus pystyy tuottamaan. Eri osat aaltomuodosta ja langansyötöstä voivat olla moduloituja vaihtelevilla nopeuksilla pehmeän ja vakaan valokaaren aikaansaamiseksi. Aika Rajoittava tekijä AC hitsauksessa on aina ollut liian pitkä aika nollakohdan ylitykseen positiivisesta (EP) negatiiviseen (EN). Tämä voi johtaa kaaren ja tunkeuman epävakauteen, sekä tuottoongelmiin eräissä tapauksissa Lincoln Power Wave AC/DC 1 aaltomuoto-ohjaus on eri- tyisesti suunniteltu ratkaisemaan tämän ongelman, mahdollistaen kaaripuhalluksen vähentämisen DC hitsauksessa, kuitenkin säilyttäen DC positiivinapaisuuden hyvän tunkeuman ja DC negatiivinapaisuuden hyvät tuottoarvot. Säädöllä vaikutetaan aaltomuotoon ja vastaavasti muutetaan hitsaustapahtutumaan vaikuttavia parametreja. Power Wave AC/DC:lla saat molempien napaisuuksien parhaat edut: hyvät tuottoarvo ja tunkeuman, jotka DC-hitsaus tarjoaa, ja puhallusvapaan hitsauksen, jonka AC-hitsaus tarjoaa. Yksikaariprosessissa Power Wave AC/DC tuo joustavuutta säätöihin aaltomuotosäädön avulla. Monikaariprosessissa sama joustavuus saadaan säätämällä eri kaarien vaihesiirtoa. Kuinka toimii yksikaarimenetelmällä Aaltomuototeknologia antaa käyttäjälle mahdollisuuden muuttaa positiivista ja negatiivista amplitudia ja aikaa riippumatta toisistaan, sopivan tunkeuman ja sulatusnopeuden säätämiseksi sovellutuskohteeseen. Toisin sanoen, jos hitsin tunkeumasta pitää saada pienempi, mutta sulatusnopeutta pitää lisätä, hitsaaja voi lisätä negatiivista puolijaksoa ampeerilla, tehden epätasapainon virtamuotoon. Lisäämällä negatiivista aaltomuotoa, saadaan suurempi tuotto. 1 + = Tasapainotettu AC virtamuoto, jossa on DC positiivinen DC negatiivinen puolijakso. Lisäämällä positiivista tai negatiivista DC virtaa muutetaan tuottoa ja ja tunkeumaa Positiivisen virran lisäys suurentaa tunkeumaa -1 Lisäämällä negatiivisen virran suuruutta tai aikaa lisää tuottoa ja vähentää tunkeumaa.

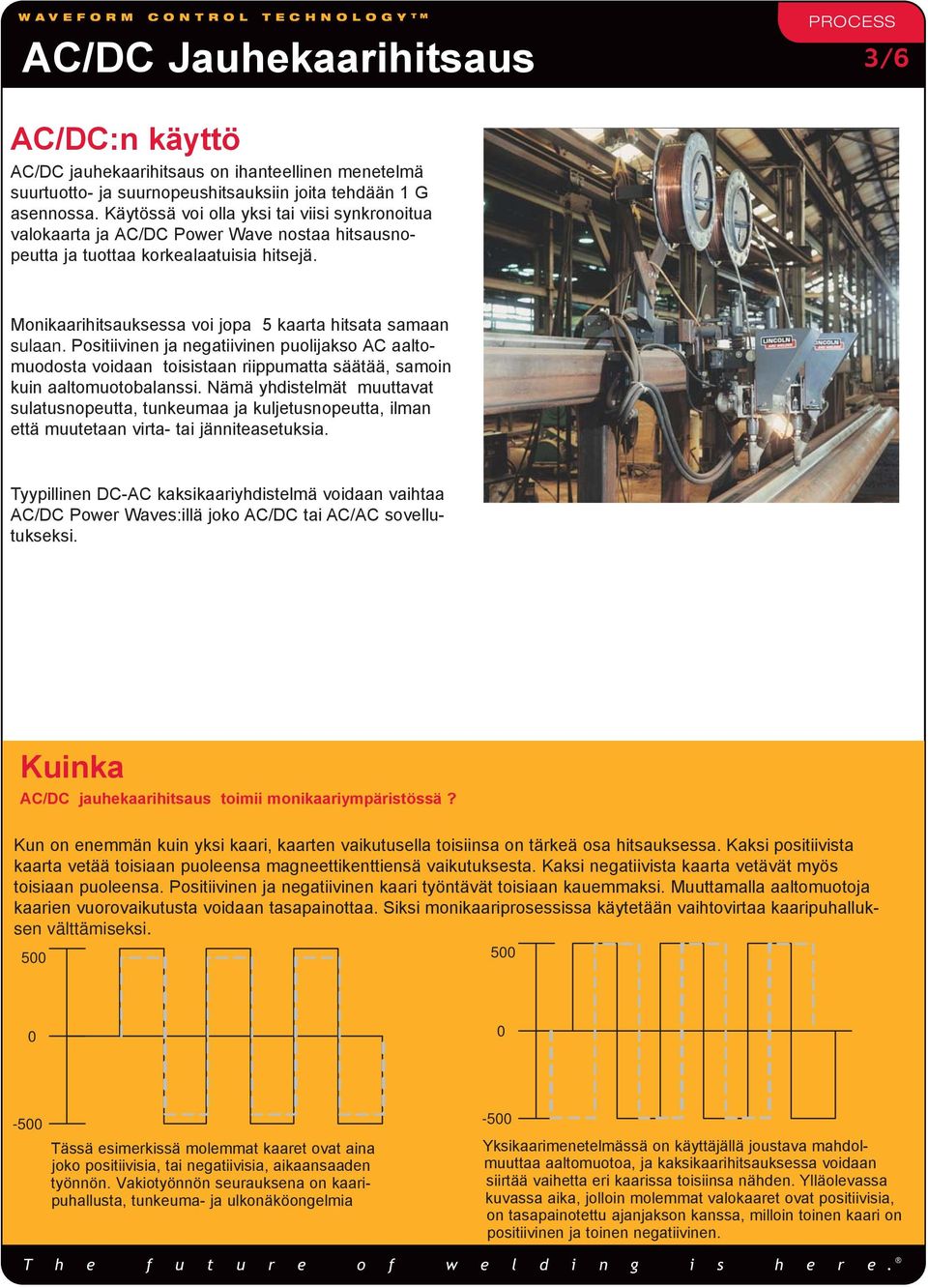

3 3/6 AC/DC:n käyttö AC/DC jauhekaarihitsaus on ihanteellinen menetelmä suurtuotto- ja suurnopeushitsauksiin joita tehdään 1 G asennossa. Käytössä voi olla yksi tai viisi synkronoitua valokaarta ja AC/DC Power Wave nostaa hitsausnopeutta ja tuottaa korkealaatuisia hitsejä. Monikaarihitsauksessa voi jopa 5 kaarta hitsata samaan sulaan. Positiivinen ja negatiivinen puolijakso AC aaltomuodosta voidaan toisistaan riippumatta säätää, samoin kuin aaltomuotobalanssi. Nämä yhdistelmät muuttavat sulatusnopeutta, tunkeumaa ja kuljetusnopeutta, ilman että muutetaan virta- tai jänniteasetuksia. Tyypillinen DC-AC kaksikaariyhdistelmä voidaan vaihtaa AC/DC Power Waves:illä joko AC/DC tai AC/AC sovellutukseksi. Kuinka AC/DC jauhekaarihitsaus toimii monikaariympäristössä? Kun on enemmän kuin yksi kaari, kaarten vaikutusella toisiinsa on tärkeä osa hitsauksessa. Kaksi positiivista kaarta vetää toisiaan puoleensa magneettikenttiensä vaikutuksesta. Kaksi negatiivista kaarta vetävät myös toisiaan puoleensa. Positiivinen ja negatiivinen kaari työntävät toisiaan kauemmaksi. Muuttamalla aaltomuotoja kaarien vuorovaikutusta voidaan tasapainottaa. Siksi monikaariprosessissa käytetään vaihtovirtaa kaaripuhalluksen välttämiseksi. Tässä esimerkissä molemmat kaaret ovat aina joko positiivisia, tai negatiivisia, aikaansaaden työnnön. Vakiotyönnön seurauksena on kaaripuhallusta, tunkeuma- ja ulkonäköongelmia Yksikaarimenetelmässä on käyttäjällä joustava mahdolmuuttaa aaltomuotoa, ja kaksikaarihitsauksessa voidaan siirtää vaihetta eri kaarissa toisiinsa nähden. Ylläolevassa kuvassa aika, jolloin molemmat valokaaret ovat positiivisia, on tasapainotettu ajanjakson kanssa, milloin toinen kaari on positiivinen ja toinen negatiivinen.

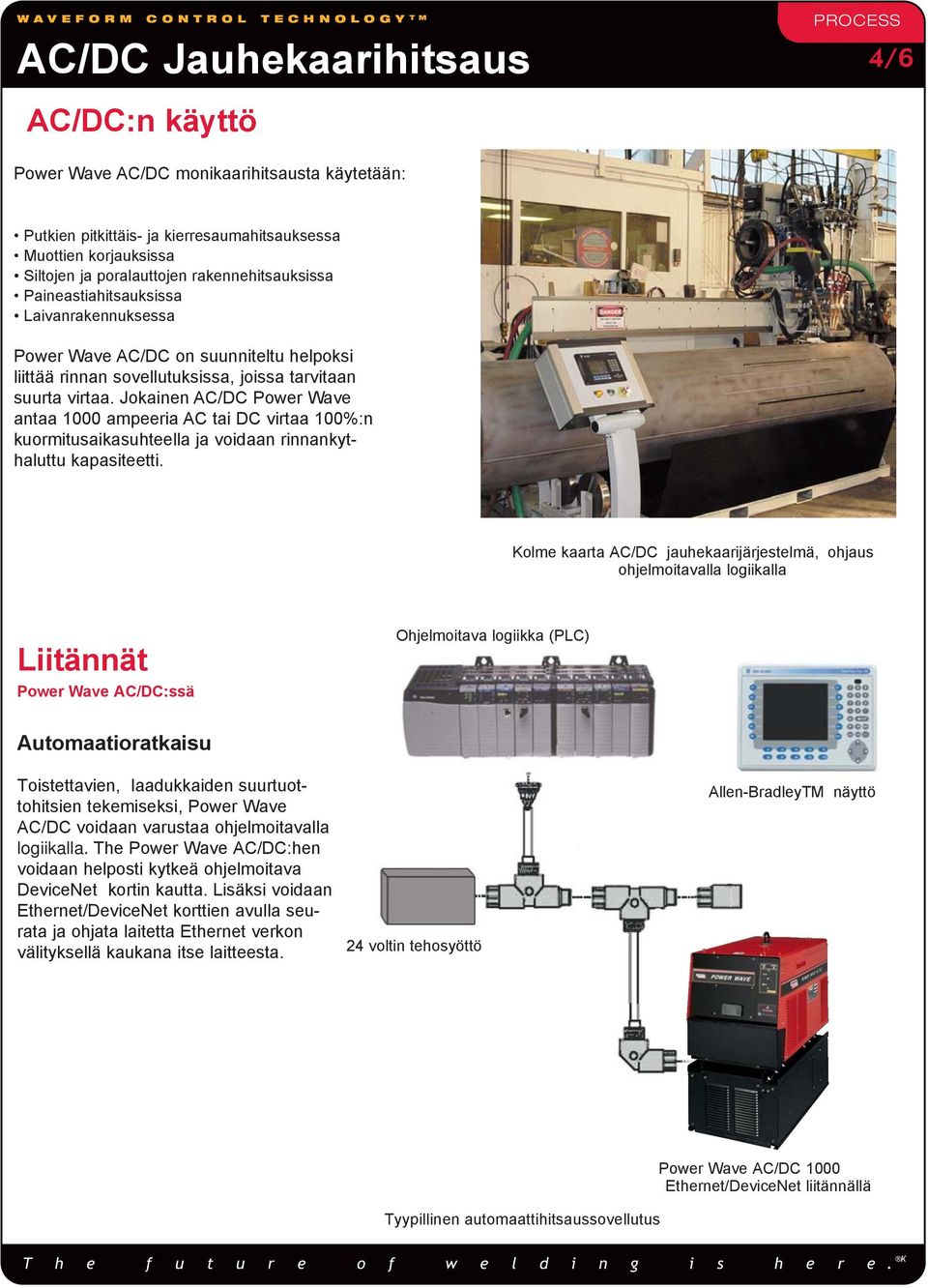

4 AC/DC:n käyttö 4/6 Power Wave AC/DC monikaarihitsausta käytetään: Putkien pitkittäis- ja kierresaumahitsauksessa Muottien korjauksissa Siltojen ja poralauttojen rakennehitsauksissa Paineastiahitsauksissa Laivanrakennuksessa Power Wave AC/DC on suunniteltu helpoksi liittää rinnan sovellutuksissa, joissa tarvitaan suurta virtaa. Jokainen AC/DC Power Wave antaa 1 ampeeria AC tai DC virtaa 1%:n kuormitusaikasuhteella ja voidaan rinnankythaluttu kapasiteetti. Kolme kaarta AC/DC jauhekaarijärjestelmä, ohjaus ohjelmoitavalla logiikalla Liitännät Power Wave AC/DC:ssä Ohjelmoitava logiikka (PLC) Automaatioratkaisu Toistettavien, laadukkaiden suurtuottohitsien tekemiseksi, Power Wave AC/DC voidaan varustaa ohjelmoitavalla logiikalla. The Power Wave AC/DC:hen voidaan helposti kytkeä ohjelmoitava DeviceNet kortin kautta. Lisäksi voidaan Ethernet/DeviceNet korttien avulla seurata ja ohjata laitetta Ethernet verkon välityksellä kaukana itse laitteesta. 24 voltin tehosyöttö Allen-BradleyTM näyttö Power Wave AC/DC 1 Ethernet/DeviceNet liitännällä Tyypillinen automaattihitsaussovellutus K

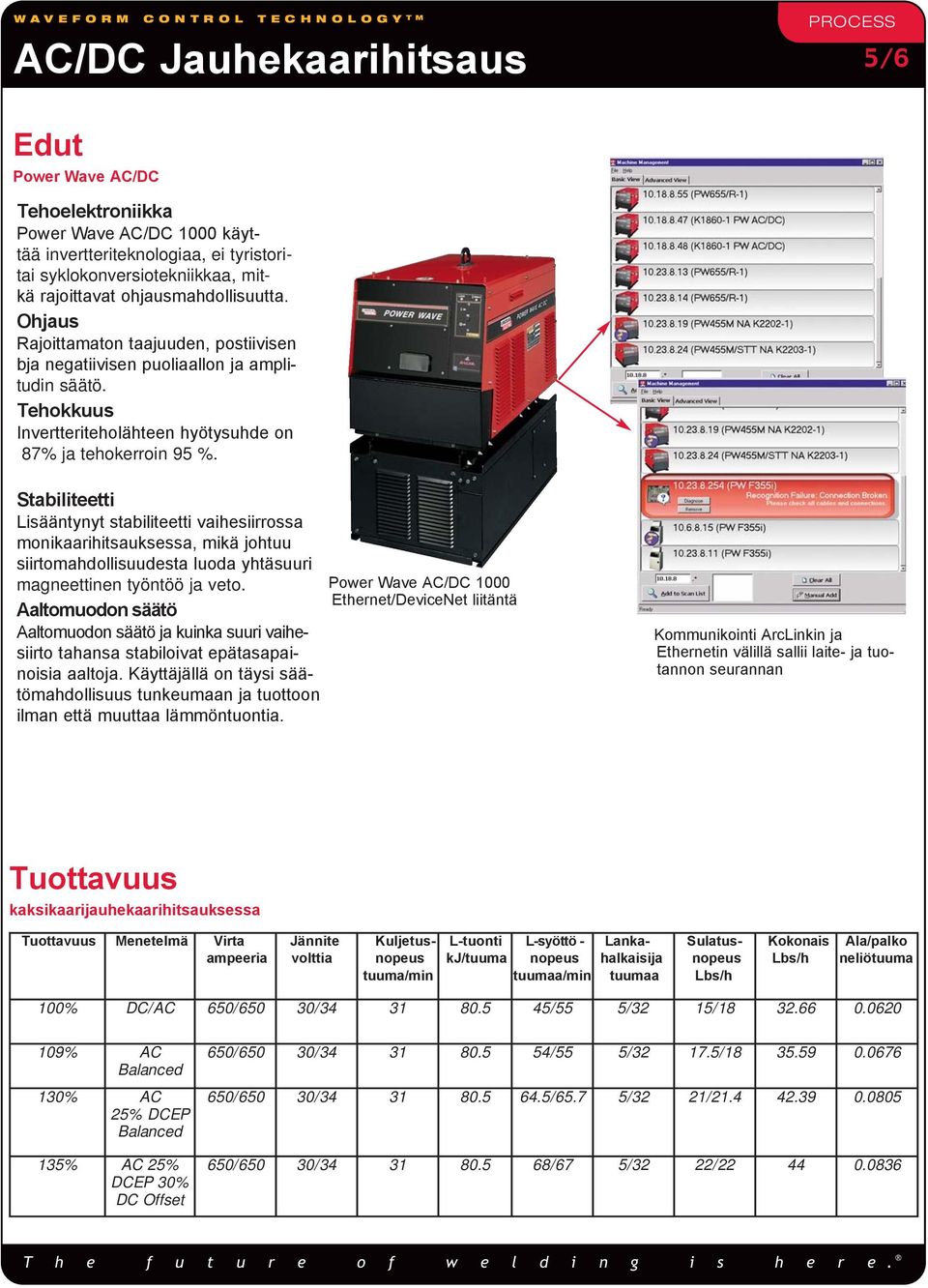

5 5/6 Edut Power Wave AC/DC Tehoelektroniikka Power Wave AC/DC 1 käyttää invertteriteknologiaa, ei tyristoritai syklokonversiotekniikkaa, mitkä rajoittavat ohjausmahdollisuutta. Ohjaus Rajoittamaton taajuuden, postiivisen bja negatiivisen puoliaallon ja amplitudin säätö. Tehokkuus Invertteriteholähteen hyötysuhde on 87% ja tehokerroin 95 %. Stabiliteetti Lisääntynyt stabiliteetti vaihesiirrossa monikaarihitsauksessa, mikä johtuu siirtomahdollisuudesta luoda yhtäsuuri magneettinen työntöö ja veto. Aaltomuodon säätö Aaltomuodon säätö ja kuinka suuri vaihesiirto tahansa stabiloivat epätasapainoisia aaltoja. Käyttäjällä on täysi säätömahdollisuus tunkeumaan ja tuottoon ilman että muuttaa lämmöntuontia. Power Wave AC/DC 1 Ethernet/DeviceNet liitäntä Kommunikointi ArcLinkin ja Ethernetin välillä sallii laite- ja tuotannon seurannan Tuottavuus kaksikaarijauhekaarihitsauksessa Tuottavuus Menetelmä Virta ampeeria Jännite volttia Kuljetusnopeus tuuma/min L-tuonti kj/tuuma L-syöttö - nopeus tuumaa/min Lankahalkaisija tuumaa Sulatusnopeus Lbs/h Kokonais Lbs/h Ala/palko neliötuuma 1% DC/AC 65/65 3/ /55 5/32 15/ % AC Balanced 13% AC 25% DCEP Balanced 135% AC 25% DCEP 3% DC Offset 65/65 3/ /55 5/ / /65 3/ /65.7 5/32 21/ /65 3/ /67 5/32 22/

6 Lincoln Welding Systems ja AC/DC hitsaus Power Wave AC/DC 1 Power Wave AC/DC 1 on varustettu aaltomuotosäädöllä ja invertteritekniikalla, kaikkein parhaimman luotettavuuden ja hitsilaadun aikaansaamiseksi hitsaavassa teollisuudessa. Power Wave AC/DC 1 toimii 95% tehokertoimella ja pienellä harmonisella säröllä, ja hyötysuhde on 87%. Se ottaa saman virran kaikista kolmesta vaiheesta ja tuottaa sekä sinimuotoista että suorakulmaista aaltoa, yhteensopivuuden takaamiseksi vanhoihin laitteisiin ja paremman tunkeuman suuremman tuoton saamiseksi. Customer Assistance Policy The business of The Lincoln Electric Company is manufacturing and selling high quality welding equipment, consumables, and cutting equipment. Our challenge is to meet the needs of our customer and to exceed their expectations. On occasion, purchasers may ask Lincoln Electric for advice or information about their use of our products. We respond to our customers based on the best information in our possession at that time. Lincoln Electric is not in a position to warrant or guarantee such advice, and assumes no liability, with respect to such information or advice. We expressly disclaim any warranty of any kind, including any warranty of fitness for any customer s particular purpose, with respect to such information or advice. As a matter of practical consideration, we also cannot assume any responsibility for updating or correcting any such information or advice once it has been given, nor does the provision of information or advice create, expand or alter any warranty with respect to the sale of our products. Lincoln Electric is a responsive manufacturer, but the selection and use of specific products sold by Lincoln Electric is solely within the control of, and remains the sole responsibility of the customer. Many variables beyond the control of Lincoln Electric affect the results obtained in applying these types of fabrication methods and service requirement. Subject to change - This information is accurate to the best of our knowledge at the time of printing. Please refer to for any updated information. MIKÄ ON NEXTWELD? 6/6 Teollisuudessa valmistajille tulevat haasteet ovat nykyisin erityisen suuria. Näitä ovat nousevat työ- materiaali- ja energiakustannukset, koveneva kotimainen ja globaali kilpailu, pula pätevistä työntekijöistä, tiukemmat ja yksityiskohtaisemlaatuvaatimukset. Huolimatta sitoutumisestamme laajaan tutkimustoimintaan ja sijoituksiin tuotekehittelyyn, on Lincoln Electric perustanut teollisuustoiminnan soveltamaan teknologiaa parantaakseen laatua, alantaakseen kustannuksia ja nostaakseen kaarihitsausmenetelmien suorituskykyä. Kehitys tehoelektroniikassa, digitaalisessa kommunikoinnissa ja aaltomuototekniikassa (Waveform Control TechnologyTM) ovat perustana toiminnalle. NEXTWELD tuo esiin prosesseja, teknologiaa, sovellutuksia, menestysdokumentteja, kuten tämä esitys on. NEXTWELD kertoo kuinka teknologia, tuotteet, prosessit ja sovellutukset ovat yhteydessä toisiinsa ja vastaavat kysymyksiin, joita aina esitetään: Kuinka voimme työskennellä,älykkäämmin ja tehokkaammin? Kuinka saamme laitteet ja ihmiset toimimaan tavoilla, joilla eivät aikaisemmin ole toimineet? Kuinka pysymme kilpailukykyisinä? NEXTWELD on hitsauksen tulevaisuutta, sen edut ovat saatavilla nyt jo. Kysy paikalliselta Lincoln Electric edustajalta, kuinka parannetaan joustavuutta, tuottoa ja laatua hitsaustehtävissäsi vähentääksesi valmistuskustannuksia. THE LINCOLN ELECTRIC COMPANY
