1 Miten parannan hitsauksen tuottavuutta SHY Turun paikallisosasto 60 vuotta Esa Penttilä IWS hitsausneuvonta Oy ESAB

2 Millä tehostan hitsausta Esa Penttilä Oy Esab Mitä tänään - suunnittelu - materiaalinkäsittely - hitsausprosessien käyttöaste - esityön tarkkuus ja toistettavuus - laadun toistettavuus

3 Hitsauksen kustannukset MAG/MMA Esa Penttilä Oy ESAB Työ 80 % Lisäaine:10 % Suojakaasu:5% Energia:3% Kone: 2%

4 Hitsattujenrakenteiden suunnittelu Esa Penttilä Oy Esab Suunnittelu vaikuttaa merkittävästi tuotteen valmistus kustannuksin - railokulmat - hitsausprosessit - tuotteen muoto / rakenne - lisäaineet

5

6 Suunnittelu IWS Esa Penttilä

7 Suunnittelu IWS Esa Penttilä

8 Railotyypit Esa Penttilä Oy ESAB

9 Railotyyppejä Esa Penttilä Oy ESAB

10 Leikkaus ja railonvalmistus Esa Penttilä Oy ESAB Happi/propan/asetyle eni/ Plasmaleikkaus Hienosädeplasma Laserleikkaus Vesisuihkuleikkaus

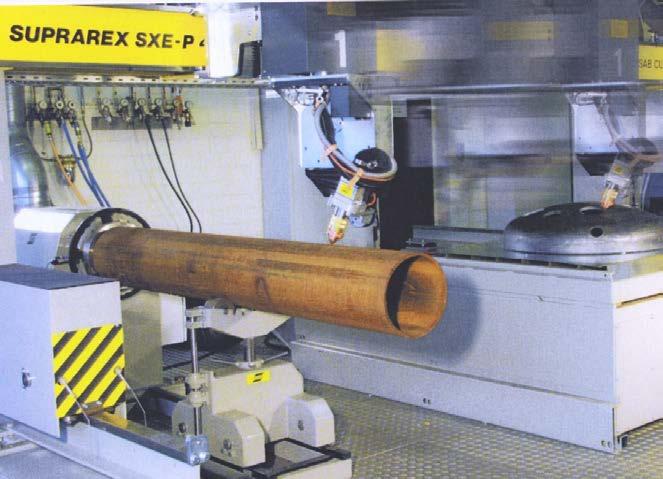

11 Tehokasta railonvalmistusta Esa Penttilä Oy ESAB Tehokas viisteytys lisää tuottavuutta

12 Tehokasta railonvalmistusta Esa Penttilä Oy ESAB

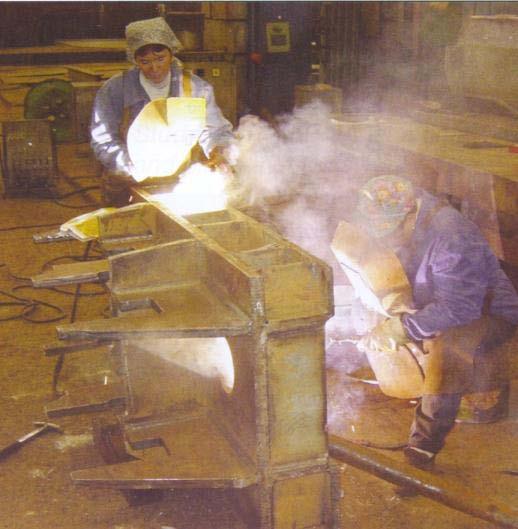

13 Tehokkaan prosessin valinta Esa Penttilä Oy ESAB

14 Tehokkaan prosessin valinta Esa Penttilä Oy ESAB

15 Tehokkaan hitsausprosessin valinta Esa Penttilä Oy ESAB Eri hitsausprosessien ominaisuudet - tuottavuus kg/h - toimintavarmuus - käytettävyys - mekanisoitavuus

16 Kaarihitsaus Esa Penttilä Oy ESAB

17 Tehokasta täytelankahitsaus Coreweld 46 LS uusi metallitäytelanka ohutlevyjen suurnopeushitsaukseen Pienahitsaus PB levynpaksuus 2 mm hitsausnopeus 200 cm/min

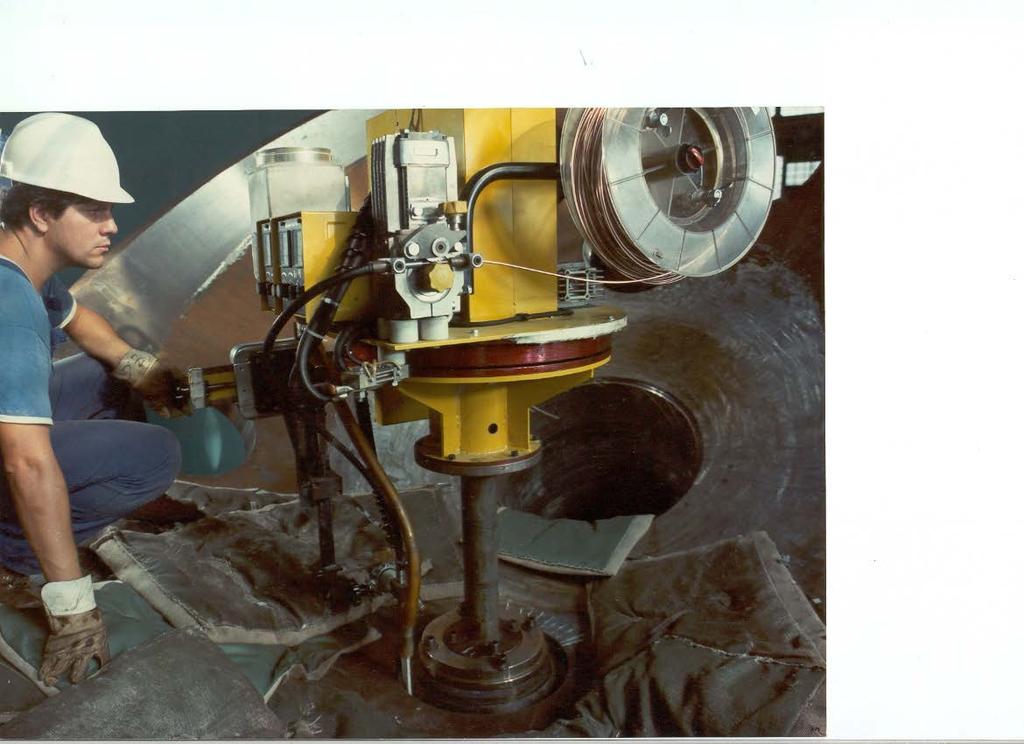

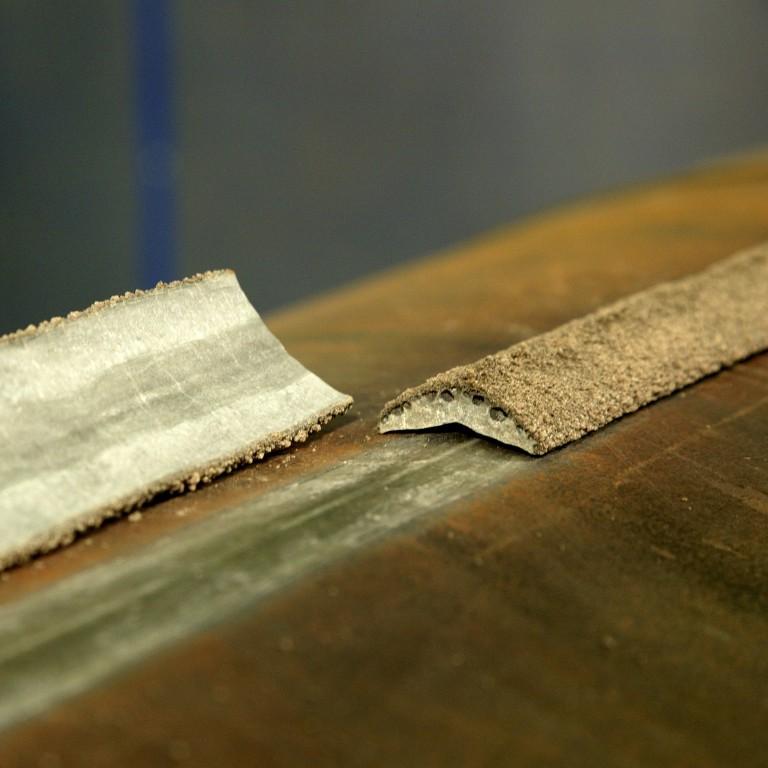

18 Jauhekaarihitsaus Esa Penttilä Oy ESAB

19 Jauhekaarihitsaus Esa Penttilä Oy ESAB Suuri lisäaineensulamisnopeus jopa 100Kg/h Hitsausnopeus jopa 4m/min Suuri tunkeuma Mekanisoitua hitsausta Hyvä hitsin laatu Ympäristöystävällinen

20 Jauhekaarihitsaus Esa Penttilä Oy ESAB

21 Ohjausyksikkö Esa Penttilä Hitsausvirta A Kaarijännite V Hitsausnopeus cm/min Langansyöttö nopeus Laatutiedot Tuotantotiedot Hitsausarvojen tallennus

22 Jauhekaarihitsausta Esa Penttilä Oy ESAB

23 Jauhekaarihitsausta Esa Penttilä

24 Jauhekaarihitsaus Esa Penttilä Oy ESAB (C) ESAB AB 2011

25 ICE TM tarjoaa kilpailemattomia etuja verrattuna muihin jauhekaariprosesseihin Flat Cap Control TM Jopa 50% korkeampi sulatusteho samalla lämmöntuonnilla High Deposition Root TM Jopa 35% kasvu hitsausnopeuteen Jopa 20% vähennys jauheen kulutuksessa (C) ESAB AB 2011 Page

26 Miksi ICE toimii? Patents pending Integrated Cold Electrode = Eristetty kylmä lanka Kahden kuuman langan välissä Kylmälanka sulaa hukkalämmön vaikutuksesta (C) ESAB AB 2011 Page

27 Jopa 50% korkeampi sulatusteho samalla lämmöntuonnilla Lämmöntuonti rajoittaa aina tuottavuutta ICE käyttää hukkalämpöä sulattaakseen kylmälangan Jopa 50% korkeampi sulatusteho täyttöpaloissa 40mm epäsymmetrinen x-railo 355NL. Valmis hitsi 6 palolla. (C) ESAB AB 2011 Page

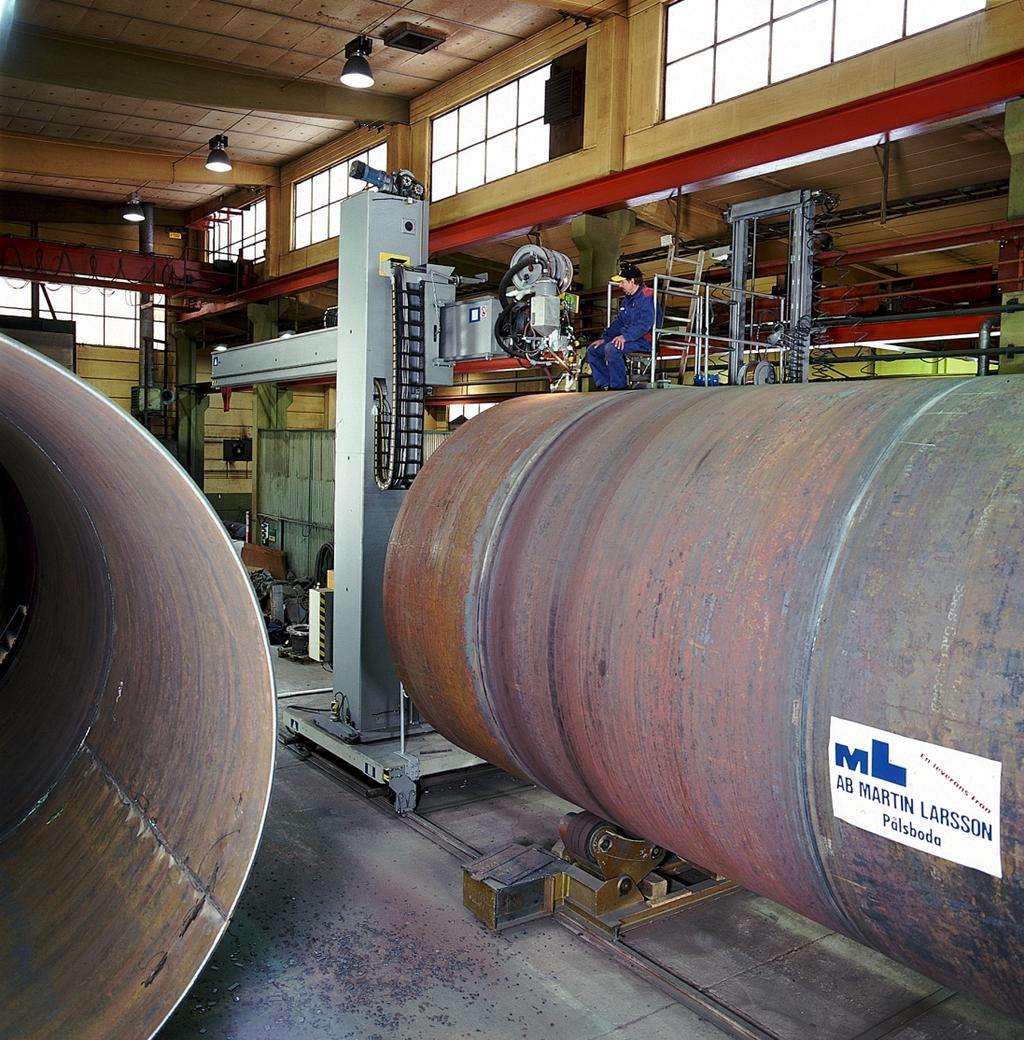

28 Jauhekaarihitsaus Oy Esab IWS Esa Penttilä (C) ESAB AB 2011

29 Tunkeuman hyväksikäyttö esimerkki Suunniteltu a-mitta 8 mm 0,58 kg/m, prosessi 121, OK Autrod ja Ok Flux Menetelmäkokeen tunkeuman hyväksikäyttö a5,8mm a-mitta muuttui 6,0mm 0,33 kg/m

30 Tunkeuman hyväksikäyttö Esa Penttilä IWS Projektissa 2000 m pienasaumaa lanka 4,00 mm, 8 kg/h a-mitta 8 mm = kaariaika n. 145 h ja palkoja 2 kpl a-mitta 6 mm = kaariaika 62 h ja palkoja 1 kpl Säästö kaariajassa n. 83 h Pienemmät muodonmuutokset

31 Hitsauksen mekanisointi Esa Penttilä Oy ESAB

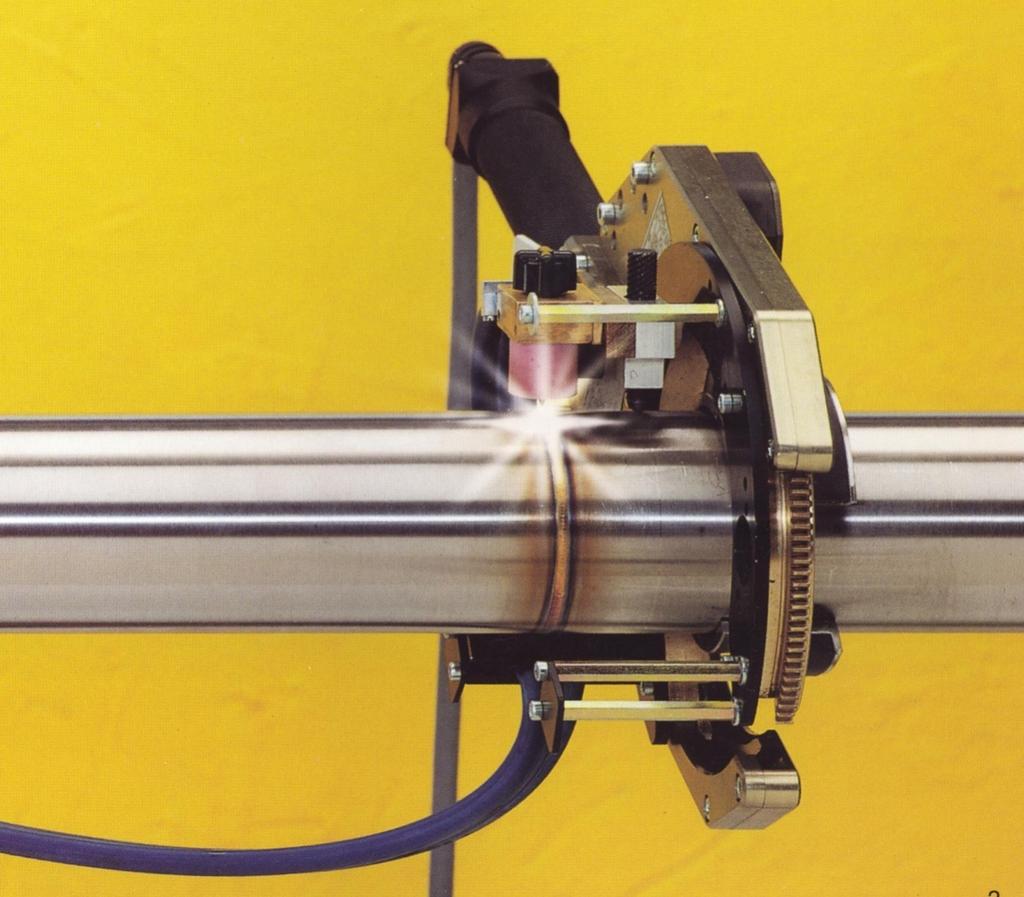

32 Mekanisoitua TIG-hitsausta Esa Penttilä OY ESAB

33 Mekanisoitua TIG-hitsausta Esa Penttilä Oy ESAB

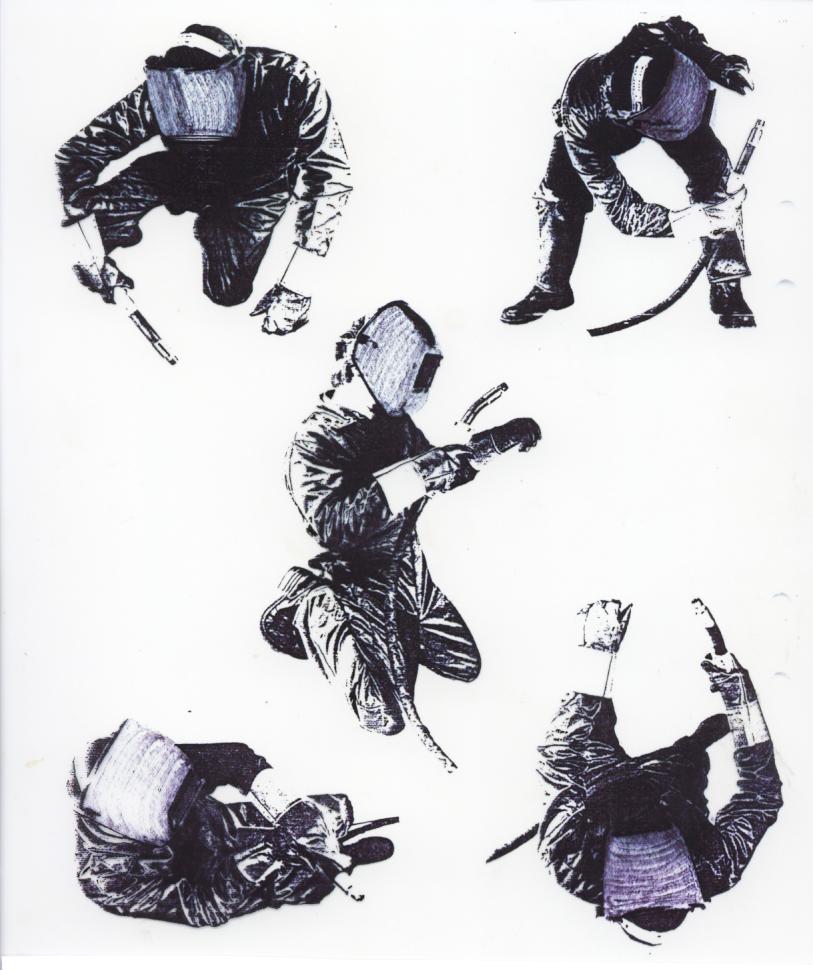

34 Kappaleen käsittely?

35 Kappaleen käsittely Esa Penttilä Oy ESAB Tehokkaan jalkohitsauksen käyttö Tehokkaan lisäaineen hyödyntäminen (kg/h) Parantaa hitsauksen laatua Tuottavuuden parantaminen Työskentelyolosuhteiden parantaminen Vapautetaan nosturin käyttö nostoille Parannetaan työturvallisuutta Esa Penttilä IWS Oy ESAB

36 Kappaleen käsittely Esa Penttilä Oy ESAB

37 Kappaleen käsittely Esa Penttilä

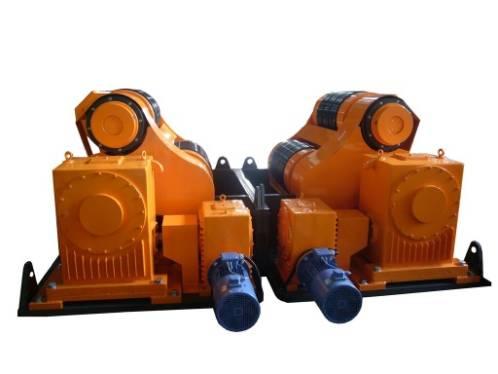

38 Kevyiden kappaleiden käsittelyyn LLP Range 50kg-3000kg Global Automation - Handling Equipment

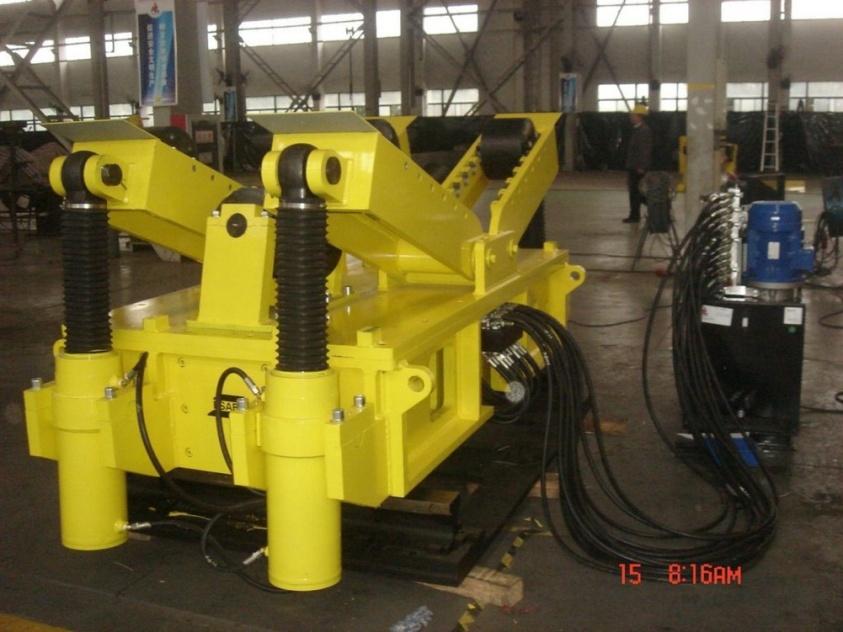

39 Super-raskaiden kappaleiden käsittelyyn SLP 500T-1500T

40 Kevytmekanisointia Esa Penttilä Oy ESAB Käyttöönottokynnys matala Helppokäyttöiset laitteet Mahdollista käyttää olemassa olevia laitteita Kevyitä Helppoja liikutella Joustavia Mahdollistaa tehokkaiden täytelankojen käytön Edullisia hankkia

41 Kevytmekanisointi Oy ESAB IWS Esa Penttilä

42 Kevytmekanisointia Esa Penttilä Oy ESAB

43 Kevytmekanisointia Esa Penttilä Oy ESAB

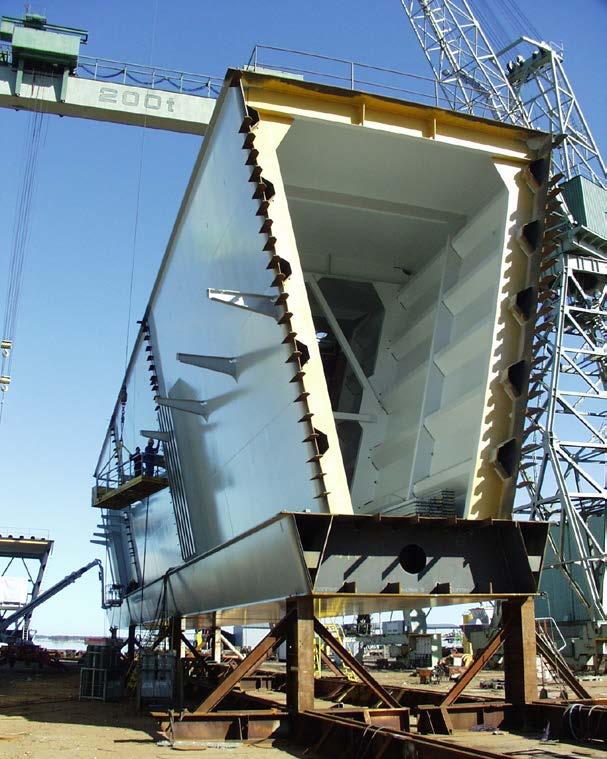

44 Kevyt mekanisointia Esa Penttilä Oy ESAB

45 Kevytmekanisointia Esa Penttilä Oy ESAB

46 Kevytmekanisointi Oy ESAB IWS Esa Penttilä

47 Kevyt mekanisointi Esa Penttilä Oy ESAB

48 Tehokkaan lisäaineen valinta Esa Penttilä Oy ESAB

49 Henkilökohtaiset suojaimet

50 Kiitos
