1 Digitaalinen valokuvakehys KÄYTTÖOHJE JPEG-SOITIN 1

2 Sisällysluettelo Varotoimet ja kunnossapito LCD-näytön puhdistus Tärkeitä turvallisuusohjeita Soittimen yleiskatsaus Muistikortin valinta Toista kuvatiedosto Asetukset Kalenteri Vianmääritysopas Tekniset tiedot

yleiskatsaus----------------------------------------------------------------------5 Muistikortin valinta -------------------------------------------------------------------------6 Toista

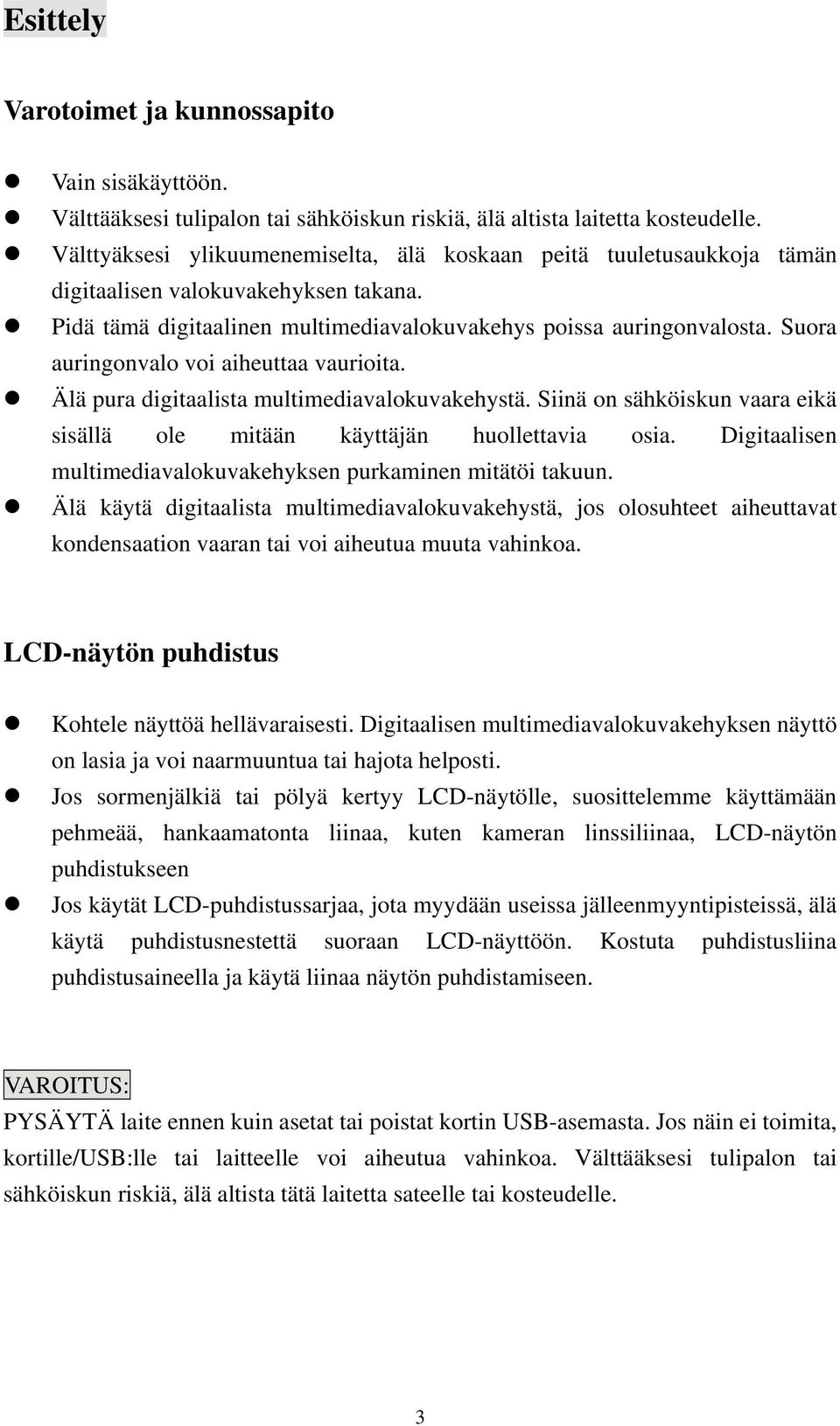

3 Esittely Varotoimet ja kunnossapito Vain sisäkäyttöön. Välttääksesi tulipalon tai sähköiskun riskiä, älä altista laitetta kosteudelle. Välttyäksesi ylikuumenemiselta, älä koskaan peitä tuuletusaukkoja tämän digitaalisen valokuvakehyksen takana. Pidä tämä digitaalinen multimediavalokuvakehys poissa auringonvalosta. Suora auringonvalo voi aiheuttaa vaurioita. Älä pura digitaalista multimediavalokuvakehystä. Siinä on sähköiskun vaara eikä sisällä ole mitään käyttäjän huollettavia osia. Digitaalisen multimediavalokuvakehyksen purkaminen mitätöi takuun. Älä käytä digitaalista multimediavalokuvakehystä, jos olosuhteet aiheuttavat kondensaation vaaran tai voi aiheutua muuta vahinkoa. LCD-näytön puhdistus Kohtele näyttöä hellävaraisesti. Digitaalisen multimediavalokuvakehyksen näyttö on lasia ja voi naarmuuntua tai hajota helposti. Jos sormenjälkiä tai pölyä kertyy LCD-näytölle, suosittelemme käyttämään pehmeää, hankaamatonta liinaa, kuten kameran linssiliinaa, LCD-näytön puhdistukseen Jos käytät LCD-puhdistussarjaa, jota myydään useissa jälleenmyyntipisteissä, älä käytä puhdistusnestettä suoraan LCD-näyttöön. Kostuta puhdistusliina puhdistusaineella ja käytä liinaa näytön puhdistamiseen. VAROITUS: PYSÄYTÄ laite ennen kuin asetat tai poistat kortin USB-asemasta. Jos näin ei toimita, kortille/usb:lle tai laitteelle voi aiheutua vahinkoa. Välttääksesi tulipalon tai sähköiskun riskiä, älä altista tätä laitetta sateelle tai kosteudelle. 3

Suora auringonvalo voi aiheuttaa vaurioita. Älä pura digitaalista multimediavalokuvakehystä. Siinä on sähköiskun vaara eikä sisällä ole mitään käyttäjän huollettavia osia.

4 Tärkeitä turvallisuusohjeita Lue nämä ohjeet. Säilytä nämä ohjeet. Huomioi kaikki varoitukset. Noudata kaikkia ohjeita. Älä käytä tätä laitetta veden läheisyydessä. Puhdista vain kuivalla liinalla. Älä peitä tuuletusaukkoja. Asenna valmistajan antamien ohjeiden mukaisesti. Älä asenna minkään lämmönlähteen lähelle, kuten lämpöpatterit, lämmönsäätäjät, uunit tai muut laitteet (mukaan lukien vahvistimet), jotka tuottavat lämpöä. Älä väheksy polarisoidun tai maadoitetun pistokkeen turvallisuustarkoitusta. Polarisoidussa pistokkeessa on kaksi piikkiä, joista toinen on leveämpi kuin toinen. Maadoitetussa pistokkeessa on kaksi piikkiä ja kolmas maadoituspiikki. Leveä piikki tai kolmas piikki on tarkoitettu turvallisuutesi takaamiseksi. Jos mukana toimitettu pistoke ei sovi pistorasiaan, pyydä sähköasentajaa vaihtamaan vanhentunut pistorasia. Suojaa virtajohto sen päällä kävelyltä, varo erityisesti pistorasioita ja jatkojohtoja, sekä kohtaa, jossa johdot lähtevät yksiköstä. Käytä vain valmistajan määrittelemiä lisälaitteita/tarvikkeita. Irrota laite sähköverkosta ukkosen aikana tai kun laitetta ei käytetä pitkään aikaan. Käytä kaikissa huoltotapauksissa valtuutettua huoltohenkilökuntaa. Huoltoa tarvitaan, kun laite on vahingoittunut jollain tavalla, esimerkiksi virtajohto tai pistoke on vahingoittunut. Laite on altistunut sateelle tai kosteudelle, se ei toimi normaalisti tai on pudonnut. Tätä laitetta ei saa altistaa vesipisaroille tai roiskeille eikä nesteellä täytettyjä esineitä, kuten maljakoita, saa asettaa laitteen päälle. Tämä symboli tuotteessa tai ohjeissa tarkoittaa, että sähkö- ja elektroniikkalaitteet on hävitettävä elinkaarensa lopussa erillään kotitalousjätteistä. EU:ssa on erillisiä keräys- ja kierrätysjärjestelmiä. Lisätietoja saat ottamalla yhteyttä paikallisiin viranomaisiin tai jälleenmyyjään, jolta ostit tuotteen. 4

Älä asenna minkään lämmönlähteen lähelle, kuten lämpöpatterit, lämmönsäätäjät, uunit tai muut laitteet (mukaan lukien vahvistimet), jotka tuottavat lämpöä.

5 Soittimen yleiskatsaus Painikkeet ja painikkeiden toiminnot: 1. POWER-PAINIKE: Kytke soitin ON/OFF. 2. MENU-PAINIKE: Paina MENU-painiketta palataksesi viimeiseen näyttöön. Käytä asennusohjelmia ja paina sitten pitkään (yli 3 sekuntia) enter suorittaaksesi toiminnon. 3. ENTER-PAINIKE: Vahvista, mitä valitsit ja Tauko tai Toista. 4. OIKEALLE-PAINIKE ( ): Oikea kohdistin valitsee toiminnon ja seuraavan kuvan. 5. YLÖS-PAINIKE ( ): Toiminnallinen valintapainike ja Kierrä 90 astetta vastapäivään. 6. VASEMMALLE-PAINIKE ( ): Vasen kohdistin valitsee toiminnon ja edellisen kuvan. 7. ALAS-PAINIKE ( ): Toiminnallinen valintapainike ja Kierrä 90 astetta myötäpäivään. 8. SD/MMC-KORTTI: Paikka DPF-soittimelle, jolla liitetään SD- tai MMC-muistikortti. 9. USB: Yhdistä USB-asemaan. 10. DC 5V: DC verkkolaitteen sisääntulo DPF-soittimeen. 11. Pidikeliitin. 5

OIKEALLE-PAINIKE ( ): Oikea kohdistin valitsee toiminnon ja seuraavan kuvan. 5. YLÖS-PAINIKE ( ): Toiminnallinen valintapainike ja Kierrä 90 astetta vastapäivään. 6.

6 Muistikortin valinta Kun virta on kytketty, digitaalinen kehys siirtyy automaattisesti diaesityksen näyttötilaan, jos siihen on laitettu muistikortti, tai pitää kuvia sisäisessä väliaikaismuistissa. Paina EXIT-painiketta palataksesi Valokuva-valikkoon (Kuva 1). Jos digitaaliseen kehykseen ei ole laitettu muistikorttia tai siinä ei ole kuvaa muistissa, se siirtyy Valokuva-valikkoon. Kun muistikortti on asetettu paikalleen, se siirtyy Valitse kortit -tilaan (Kuva 2). Toista kuvatiedosto Kun muistikortti on asetettu paikalleen, digitaalinen kehys siirtyy Valitse kortit -tilaan. Käyttö: Valitse kortit -tilassa voit valita eri muistikortteja tai -painikkeella. Paina ENTER-painiketta valittuasi muistikortin päästäksesi diaesitykseen tai kuvatilaan 6

Jos digitaaliseen kehykseen ei ole laitettu muistikorttia tai siinä ei ole kuvaa muistissa, se siirtyy Valokuva-valikkoon.

7 toistaaksesi kuvia (Kuva 3). Paina EXIT palataksesi toistotilasta. Asetukset Käyttö: Paina missä tahansa valikossa SETUP-painiketta siirtyäksesi SETUP-ruutuun (Kuva 4). Paina -painiketta valitaksesi muokattavan asetuksen. Käytä ENTER-painiketta asetusten muuttamiseen. 1. Image Size Antaa käyttäjän vaihtaa miten kuvat näkyvät kuvakehyksessä. Valittavat vaihtoehdot: Automaattinen, Optimaalinen tai Kokonainen. 2. Slide Show Effect Antaa käyttäjän asettaa erilaisia tehosteita dioille, kun kuvat vaihtuvat. Valittavissa on 15 vaihtoehtoa: Random, Split Horizontal in, Split Horizontal out, Jalousie, Split Vertical in, Split Vertical out, Radiation, Surround, Fade, Refresh From Left To Right, Refresh From Up To Down, Translation From Down To Up, Roll From Down To Up, Roll From Up To Down, Brick. 3. Slide Show Interval Antaa käyttäjän valita diaesityksen nopeuden. Aikavälin nopeutta voi vaihtaa 1 sekunnista 3 tuntiin. Käytä -painiketta muuttaaksesi asetuksia. 7

Valittavat vaihtoehdot: Automaattinen, Optimaalinen tai Kokonainen. 2. Slide Show Effect Antaa käyttäjän asettaa erilaisia tehosteita dioille, kun kuvat vaihtuvat.

8 4. Split Slide Show Antaa käyttäjän vaihtaa Separated Slide Show:n päälle tai pois päältä. 5. Start Slide Show Antaa käyttäjän valita diaesityksen aloituksen. 6. Rotate Kierrä kuvaa 90 astetta myötäpäivään. (Ole tehokas, kun esikatselet kuvia koko näytöllä) 7. Zoom Antaa käyttäjän lähentää ja loitontaa tiedostoja. (Ole tehokas, kun esikatselet kuvia koko näytöllä) 8. Save Picture Antaa käyttäjän kopioida kuvia muistikortilta laitteen omaan muistiin. (Ole tehokas, kun esikatselet kuvia koko näytöllä) 9. Delete File Antaa käyttäjän poistaa kuvia laitteen omasta muistista. (Ole tehokas valokuva-valikossa, käytä Zoom-painiketta valitaksesi useita tiedostoja valokuva-valikossa) 10. Format Memory Antaa käyttäjän formatoida laitteen oman muistin. 11. Reset Setting Antaa käyttäjän palauttaa oletusasetukset. 12. Language Valitse kahdesta eri kielestä: Englanti, Ruotsi. 13. Brightness Voit muuttaa LCD-näytön kirkkautta. 14. Contrast Voit muuttaa LCD-näytön kontrastia. 15. Color Voit muuttaa LCD-näytön väriä. 16. Tint Voit muuttaa LCD-näytön värisävyä. 17. Time Tämän toiminnon avulla käyttäjä voi asettaa järjestelmän ajan. 8

(Ole tehokas, kun esikatselet kuvia koko näytöllä) 8. Save Picture Antaa käyttäjän kopioida kuvia muistikortilta laitteen omaan muistiin. (Ole tehokas, kun esikatselet kuvia koko näytöllä) 9.

9 Kalenteri Antaa käyttäjän asettaa järjestelmän päivämäärän ja ajan (Kuva 5). Käyttö: Paina näppäintä valitaksesi kalenterin Select mode -tilassa, Paina ENTER-painiketta päästäksesi kalenterin perusnäyttöön. Sen lisäksi, että näytetään senhetkiset tiedot, käyttäjä voi ohjausnäppäimellä esikatsella eri vuosia, kuukausia ja päiviä. Vianmääritysopas Jos sinulla on ongelmia DPF-laitteesi kanssa, tutustu sekä tähän oppaaseen että käsikirjaan. Jos tarvitset lisäapua, ota yhteys tekniseen tukeen. Ei virtaa: Tarkista, onko virtaa ja että DC-virtajohto on kytketty oikein. Näyttö on liian kirkas tai liian tumma: Säädä kirkkautta ja kontrastia asetusvalikosta. 9

Sen lisäksi, että näytetään senhetkiset tiedot, käyttäjä voi ohjausnäppäimellä esikatsella eri vuosia, kuukausia ja päiviä.

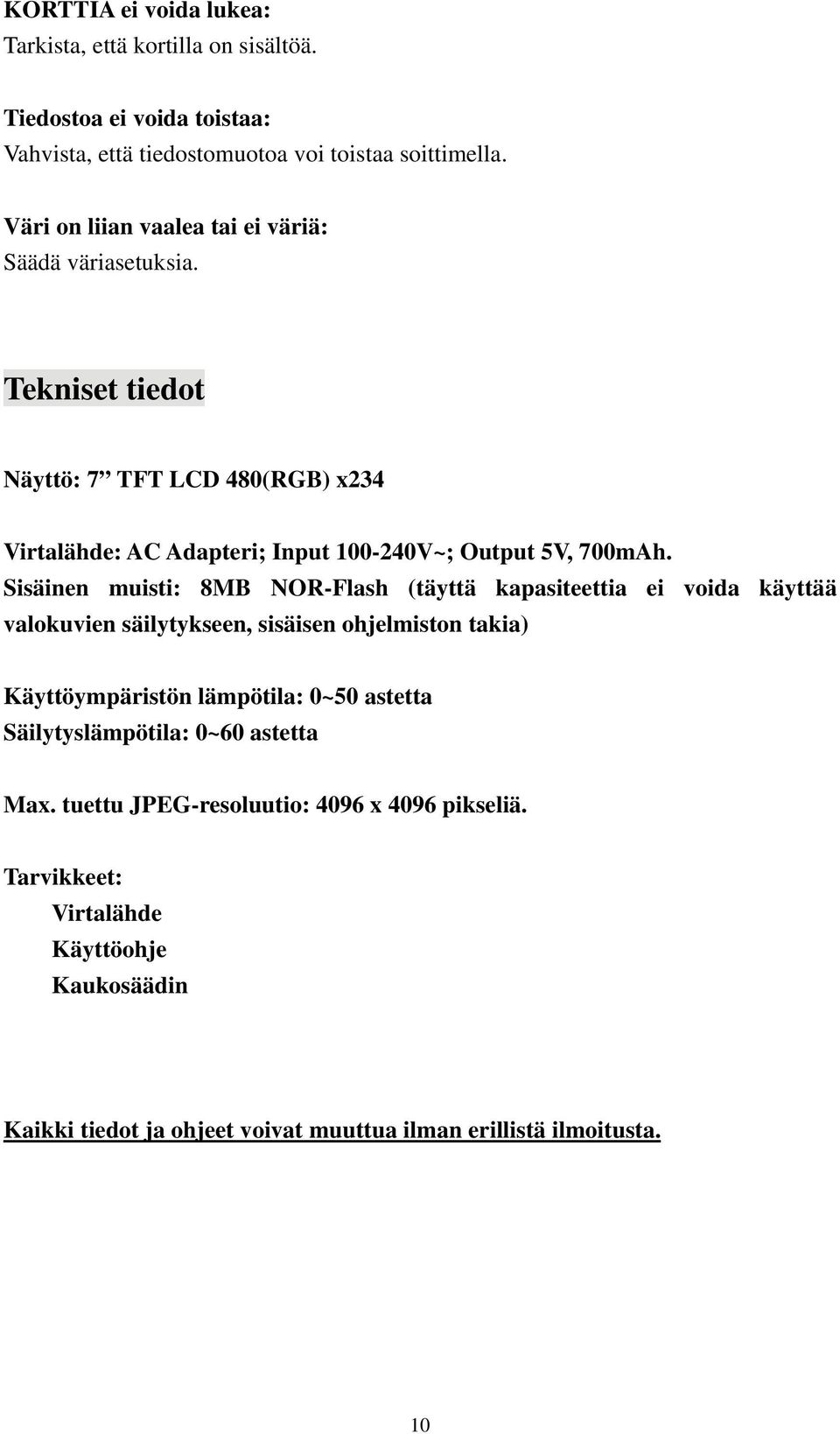

10 KORTTIA ei voida lukea: Tarkista, että kortilla on sisältöä. Tiedostoa ei voida toistaa: Vahvista, että tiedostomuotoa voi toistaa soittimella. Väri on liian vaalea tai ei väriä: Säädä väriasetuksia. Tekniset tiedot Näyttö: 7 TFT LCD 480(RGB) x234 Virtalähde: AC Adapteri; Input V~; Output 5V, 700mAh. Sisäinen muisti: 8MB NOR-Flash (täyttä kapasiteettia ei voida käyttää valokuvien säilytykseen, sisäisen ohjelmiston takia) Käyttöympäristön lämpötila: 0~50 astetta Säilytyslämpötila: 0~60 astetta Max. tuettu JPEG-resoluutio: 4096 x 4096 pikseliä. Tarvikkeet: Virtalähde Käyttöohje Kaukosäädin Kaikki tiedot ja ohjeet voivat muuttua ilman erillistä ilmoitusta. 10

Sisäinen muisti: 8MB NOR-Flash (täyttä kapasiteettia ei voida käyttää valokuvien säilytykseen, sisäisen ohjelmiston takia) Käyttöympäristön lämpötila: 0~50 astetta
