1 Kuidut, kohteesta heijastavat Kuitutyyppi mitat pituudet Kuidun Kuoren Tilausnumero Käyttölämpötila Kärki M3 x 0.5 FR8EBC kuva 1 FR19YBC kuva 2 Kärki M3 x 0.5 FR108BC kuva 3 Kärki M4 x 0.7 FRS84BC kuva 4 puikon Ø 1.48 mm FR105BC kuva 5 Kärki M6 x 1 FR5BC kuva 6 Kärki M6 x 1 "Valoverho" FRL732BC kuva 7 Sivusta tunnistava FRSV8BC kuva 8-30 C C Kärki M3 x 0,5 puikon Ø 1,1 mm GLX520J kuva 9 Teflon -60 C C (kärki 230 C) Metallikuorinen, korkea lämpötila GXH520J kuva 10 Metalli: ruostumaton teräs -60 C C *) Muita pituuksia ja rakenteita pyynnöstä 1:44

2 Kuidut, kohteesta heijastavat Pienin tunnistettava esine Taivutussäde Muuta Tunnistusetäisyys (mm) F70AR F71R F2R Ø 0.03 mm 20 R Ø 0.03 mm 1 R, taipuisa kuitu! R kärki 10 R Taivutettava ruostumaton teräskärki L= 70 mm, katkaistavissa vahvistimen päästä R Paksu kuitu, pitkä tunnistusetäisyys Ø 0,1 mm "Valoverho" Materiaalista tunnistavassa päässä 11,1 mm:n matkalla 16 kpl säteitä R, teräskärki L=20 mm (Ø 2 mm) sivusta katsova Ø 0,05 mm Ø 0,05 mm Metallikuori, korkea lämpötila Sn = Tunnistusetäisyys punaisella LED:llä, Sininen LED = 30% Sn, Vihreä LED = 6% Sn, Valkoinen LED = 25% Sn 1:45

3 Kuidut, lähetin/vastaanotin Kuitutyyppi mitat pituudet Kuidun Kuoren Tilausnumero Käyttölämpötila Kärki M3 x 0.5 FT8EBC kuva 1 Kärki M3 x 0.5, puikon Ø 0,85 mm FTS88BC kuva 2 FT105BC kuva 3 Kärki M4 x 0.7 FTS5BC kuva 4 puikon Ø 1,0 mm FT5BC kuva 5 Leveäkeilainen FTVW7YBC kuva 6 ABS, akryyli Sivusta tunnistava FTV7BC kuva 7 Kärki: M5 x 0,8 GLT520J kuva 8 Teflon -60 C C (kärki 230 C) Metallikuorinen, korkea lämpötila GTH520J kuva 9 Teräs -60 C C Haarukka FU712BC kuva C C *) Muita pituuksia ja rakenteita pyynnöstä 1:46

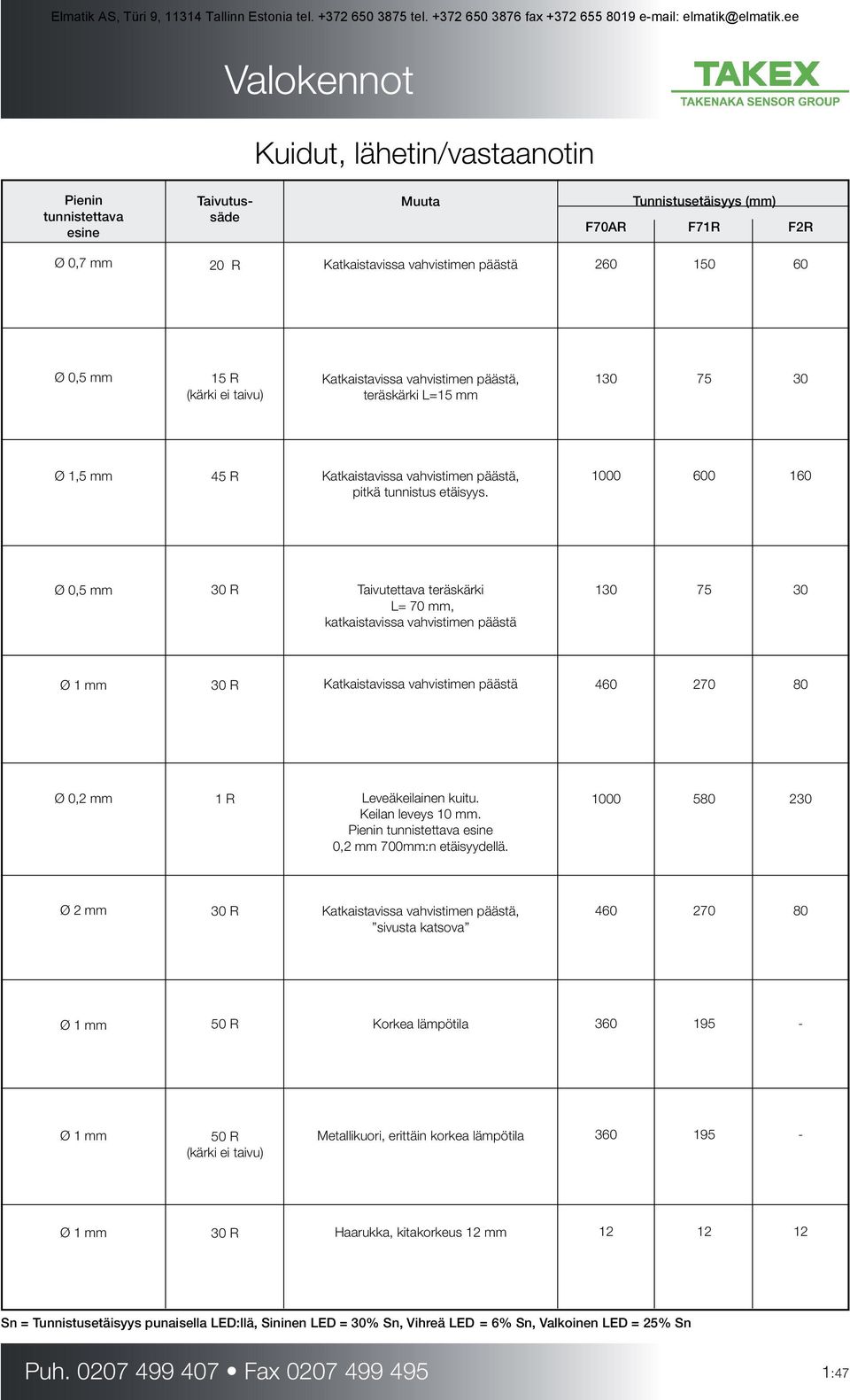

4 Kuidut, lähetin/vastaanotin Pienin tunnistettava esine Taivutussäde Muuta Tunnistusetäisyys (mm) F70AR F71R F2R Ø 0,7 mm 20 R Ø 0,5 mm 15 R, teräskärki L=15 mm Ø 1,5 mm 45 R, pitkä tunnistus etäisyys Ø 0,5 mm Taivutettava teräskärki L= 70 mm, katkaistavissa vahvistimen päästä Ø 0,2 mm 1 R Leveäkeilainen kuitu. Keilan leveys 10 mm. Pienin tunnistettava esine 0,2 mm 700mm:n etäisyydellä Ø 2 mm, sivusta katsova Metallikuori, erittäin korkea lämpötila Haarukka, kitakorkeus 12 mm Sn = Tunnistusetäisyys punaisella LED:llä, Sininen LED = 30% Sn, Vihreä LED = 6% Sn, Valkoinen LED = 25% Sn 1:47

5 mitat, kohteesta heijastavat FR8EBC FR19YBC 1 2 FR108BC FRS84BC 3 4 FR105BC FR5BC 5 6 FRL732BC FRSV8BC 7 8 GLX520J GXH520J :48

6 mitat, lähetin/vastaanotin FT8EBC FTS88BC 1 2 FT105BC FTS5BC 3 4 FT5BC FTVW7YBC 5 6 FTV7BC GLT520J 7 8 GTH520J FU712BC :49

7 Metallisuoja kuidulle Mitat FA3SP10 FA4SP10 FA6SP10 FA6SP20 a 6 mm 8,5 mm b 4,8 mm 7 mm c 6 mm 8,5 mm d 3 mm 5 mm e M3x0.5 M4x0.7 M6x0.75 f 1 m 1 m 1 m 2 m Sopiva kuitu FR19YBC FR108BC FT8EBC FT5BC FR7BC FTS88BC FT5YBC FR7YBC + = Taivutussäde 30 m Tarvikkeet, kuitujen asennuslinssit* Rakenne Asennuspää, ilman linssiä M4x0.7 Tunnistusetäisyys Tilausnumero FA510 Käyt. yhd. seur. artik. kanssa 1 x Sn** Pienin tunnistettava esine Mitat (mm) 21 Suurennuslinssi (3x) M4 x 0.7 FA511 3 x Sn** Ø 2 mm Materiaal. tunnistava Lähetin/vastaanotin Suurennuslinssi (10x) Ø6.7 "Sivusta katsova" linssi M6 x 0.75 Linssi pienille esineille M4 x 0.7 Linssi pienille esineille M4 x 0.7 Fokusoiva linssi Ø 10 mm Fokusoiva linssi FA514 FA12/F5 FA5133 FA5135 FA250 FA240 FT5BC-kuitu FA510 -asennuspää FT5BC-kuitu FA510 -asennuspää FX210J+F71R koaksiaalinen kuitu+kuitukenno FX210J+F71R koaksiaalinen kuitu+kuitukenno 10 x Sn** 3 x Sn** *** A: 1 / 4 B: 1 / 16 *** A: 1 / 2 B: 1 / mm 7-16 mm Ø 5 mm Ø 2 mm Ø 0.3 mm Ø 0.5 mm Ø 0,4 mm (18mm) Ø 0,7 mm (25mm) Ø 0,5 mm (7mm) Ø 1,7 mm (16mm) 15 * Linssit myydään yksittäin. *** A = Käytettäessä ainoastaan yhtä linssiä lähettimessä tai vastaanottimessa. ** Sn = Tunnistusetäisyys, kts. kuidut. B = Käytettäessä linssiä sekä lähettimessä että vastaanottimessa. 1:50
