1 Telecode TC5000 FIN Tekninen ohje

2 Copyright Bewator AB, Solna, Sweden. Telecode TC5000:n teknisen ohjeen kopiointiin täytyy olla Bewatorin kirjallinen lupa. Bewator pidättää itselleen oikeuden sekä tämän tekinisen ohjeen sisällön että itse tuotteen muutoksiin. Dokumenttinumero: Bewator AB kehittää ja markkinoi kaikenlaisia turvallisuustekniikan tuotteita. Maanlaajuinen jälleenmyyjien verkosto myy, asentaa ja huoltaa laitteet. Tuotteisiin ja järjestelmiin sisältyviä ohjelmia ja ohjeita ei saa muuttaa, kopioida jne. ilman lupaa. Tekijänoikeuden loukkauksesta voidaan tuomita sakko- tai vapausrangaistukseen ja syyllinen voi joutua maksamaan vahingonkorvauksen sekä korvauksia ohjelmiston käytöstä.

3 TC5000 Tekninen ohje Sisällysluettelo 3 Sisällysluettelo TELECODE PUHELINVERKKOON LIITETTÄVÄ OVIPUHELINJÄRJESTELMÄ... 4 TELECODE ASUINKIINTEISTÖSSÄ... 4 TELECODE JA PUHELINVASTAAJA... 5 ELLEI ASUKKAALLA OLE PUHELINTA?... 6 TOIMINTA KOODILUKKONA... 6 TELECODEN OHJELMOINTI... 6 TULOSTUKSET... 6 JÄRJESTELMÄN LAITTEET... 7 ASENTAMINEN... 8 LAITTEIDEN ASENTAMINEN... 8 ENNEN ASENNUSTA... 9 TC5000:N KYTKENTÄ... 9 ASUNTOPUHELIMIEN KYTKENTÄ ESIVALMISTELUT OHJELMOINTI AJAN JA PÄIVÄMÄÄRÄN ASETTAMINEN AIKAVYÖHYKKEET...21 KOODIT OVET LYHYTVALINTANUMEROT JA PUHELINNUMEROT VALINTAMENU PUHEAJAN MUUTTAMINEN SOITTOAJAN MUUTTAMINEN KÄYTTÄJÄKOHTAISET LYHYTVALINTANUMEROT (ON/OFF) VASTAUSTAVAN VALINTA (ON/OFF) OVEN AVAUS KAHDELLA PERÄKKÄISELLÄ SOITOLLA (ON/OFF) ADVANCED OPTIONS TULOSTUKSET ETÄOHJELMOINTI SALASANA UUDEN TIEDON OHJELMOINTI KELLONAJAN JA PÄIVÄMÄÄRÄN MUUTTAMINEN AIKAVYÖHYKKEET...44 KOODIT OVET LYHYTVALINTANUMEROT JA PUHELINNUMEROT TEKNISET TIEDOT ETÄOHJELMOINNIN APULOMAKKEITA MUISTIINPANOJA... 58

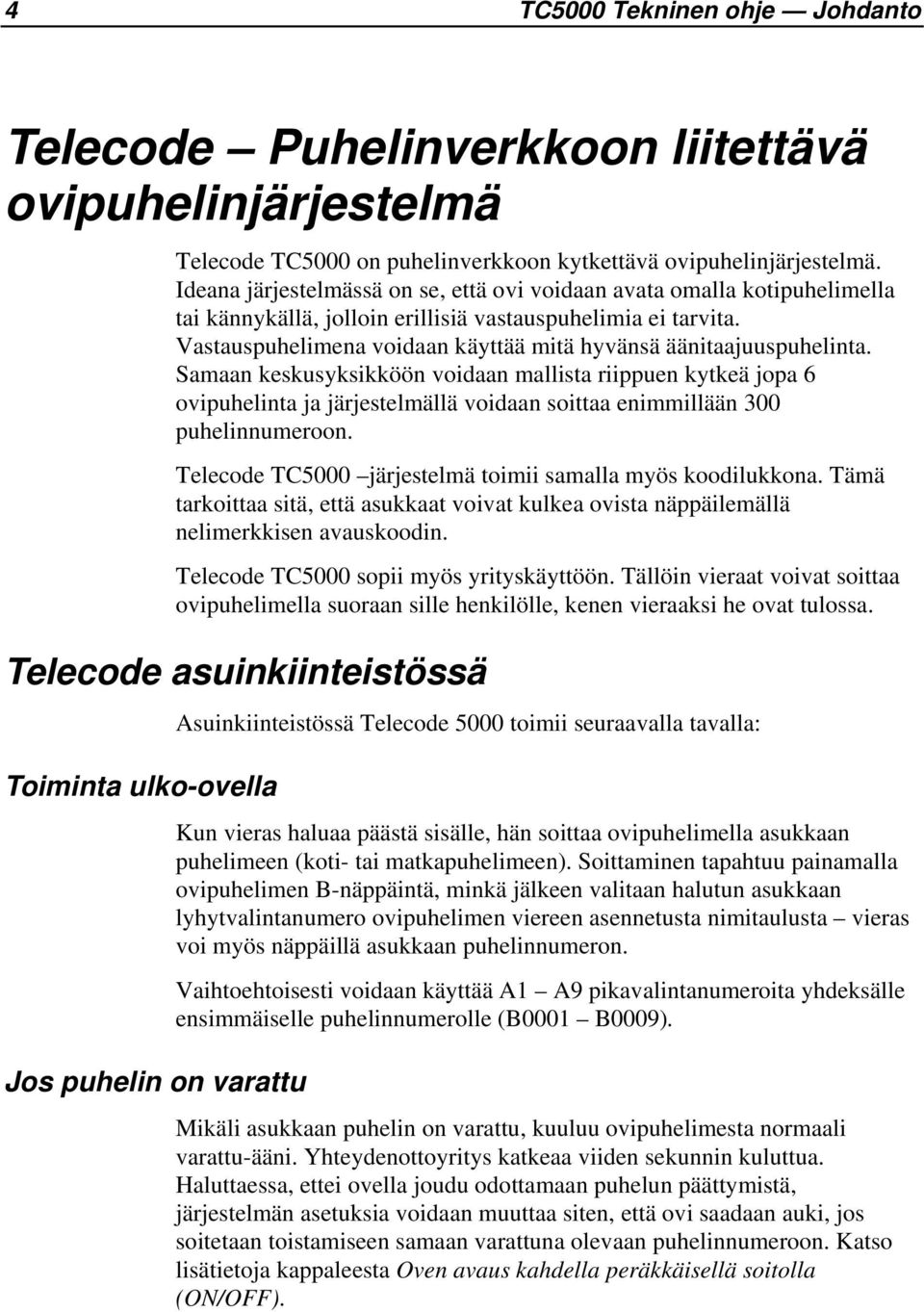

4 4 TC5000 Tekninen ohje Johdanto Telecode Puhelinverkkoon liitettävä ovipuhelinjärjestelmä Telecode TC5000 on puhelinverkkoon kytkettävä ovipuhelinjärjestelmä. Ideana järjestelmässä on se, että ovi voidaan avata omalla kotipuhelimella tai kännykällä, jolloin erillisiä vastauspuhelimia ei tarvita. Vastauspuhelimena voidaan käyttää mitä hyvänsä äänitaajuuspuhelinta. Samaan keskusyksikköön voidaan mallista riippuen kytkeä jopa 6 ovipuhelinta ja järjestelmällä voidaan soittaa enimmillään 300 puhelinnumeroon. Telecode TC5000 järjestelmä toimii samalla myös koodilukkona. Tämä tarkoittaa sitä, että asukkaat voivat kulkea ovista näppäilemällä nelimerkkisen avauskoodin. Telecode TC5000 sopii myös yrityskäyttöön. Tällöin vieraat voivat soittaa ovipuhelimella suoraan sille henkilölle, kenen vieraaksi he ovat tulossa. Telecode asuinkiinteistössä Toiminta ulko-ovella Jos puhelin on varattu Asuinkiinteistössä Telecode 5000 toimii seuraavalla tavalla: Kun vieras haluaa päästä sisälle, hän soittaa ovipuhelimella asukkaan puhelimeen (koti- tai matkapuhelimeen). Soittaminen tapahtuu painamalla ovipuhelimen B-näppäintä, minkä jälkeen valitaan halutun asukkaan lyhytvalintanumero ovipuhelimen viereen asennetusta nimitaulusta vieras voi myös näppäillä asukkaan puhelinnumeron. Vaihtoehtoisesti voidaan käyttää A1 A9 pikavalintanumeroita yhdeksälle ensimmäiselle puhelinnumerolle (B0001 B0009). Mikäli asukkaan puhelin on varattu, kuuluu ovipuhelimesta normaali varattu-ääni. Yhteydenottoyritys katkeaa viiden sekunnin kuluttua. Haluttaessa, ettei ovella joudu odottamaan puhelun päättymistä, järjestelmän asetuksia voidaan muuttaa siten, että ovi saadaan auki, jos soitetaan toistamiseen samaan varattuna olevaan puhelinnumeroon. Katso lisätietoja kappaleesta Oven avaus kahdella peräkkäisellä soitolla (ON/OFF).

5 TC5000 Tekninen ohje Johdanto 5 Puheluun vastaaminen Oven avaaminen Koska järjestelmä on liitetty televerkkoon, asukkaat vastaavat ovelta tulevaan puheluun omalla puhelimellaan (kotipuhelin/gsm) aivan kuten he vastaisivat normaaliin puheluun lisäksi asukas voi avata oven puhelimensa avulla. Kun vieras näppäilee asunnon lyhytvalinta- tai puhelinnumeron, asukkaan puhelin soi normaaliin tapaan. Seuraavat toiminnot ovat määritetyistä järjestelmäasetuksista riippuvaisia: Kun asukas vastaa puheluun, hän kuulee ensimmäiseksi lyhyen merkkiäänen mikä kertoo, että puhelu tulee ovipuhelimelta. Tällöin asukkaan täytyy painaa puhelimen näppäintä 5, jotta linja ovipuhelimelle aukeaa. Tämän jälkeen heillä on 45 sekuntia aikaa keskustella, puheajan voi myös muuttaa. Kun puheyhteys ovelle on auki, asukas voi painaa puhelimensa näppäintä 5, jolloin lukko aukeaa ja puhelu katkeaa. Jos asukas ei halua avata ovea Jos asukas ei halua avata ovea soittajalle, hän painaa puhelimensa näppäintä 0, minkä jälkeen puhelu katkeaa ja ovi pysyy lukittuna. Tietenkään ovi ei aukea, jos asukas vain katkaisee puhelun, mutta tällöin ovipuhelinjärjestelmä pysyy varattuna jäljellä olevan puheajan verran. Telecode ja puhelinvastaaja Jos sellaiseen puhelinlinjaan, mihin ovipuhelimelta soitetaan, on kytketty puhelinvastaaja, täytyy huolehtia siitä, ettei puhelinvastaaja avaa ovea. Vastaajan viesti ei saa sisältää äänitaajuutta 5. Mikäli et halua, että puhelinvastaajan viesti kuuluu ovipuhelimeen, toimi seuraavasti: Äänitä äänitaajuussignaali 0 (nolla) ennen varsinaista viestiä. Toiminnon käyttö edellyttää erillistä äänitaajuusvalitsinta, joka on hankittavissa telemyymälästä. 1 Käynnistä nauha ja odota noin 4 sekuntia. 2 Pidä äänitaajuusvalitsinta mikrofonia vasten ja paina 0. 3 Äänitä viestisi normaaliin tapaan.

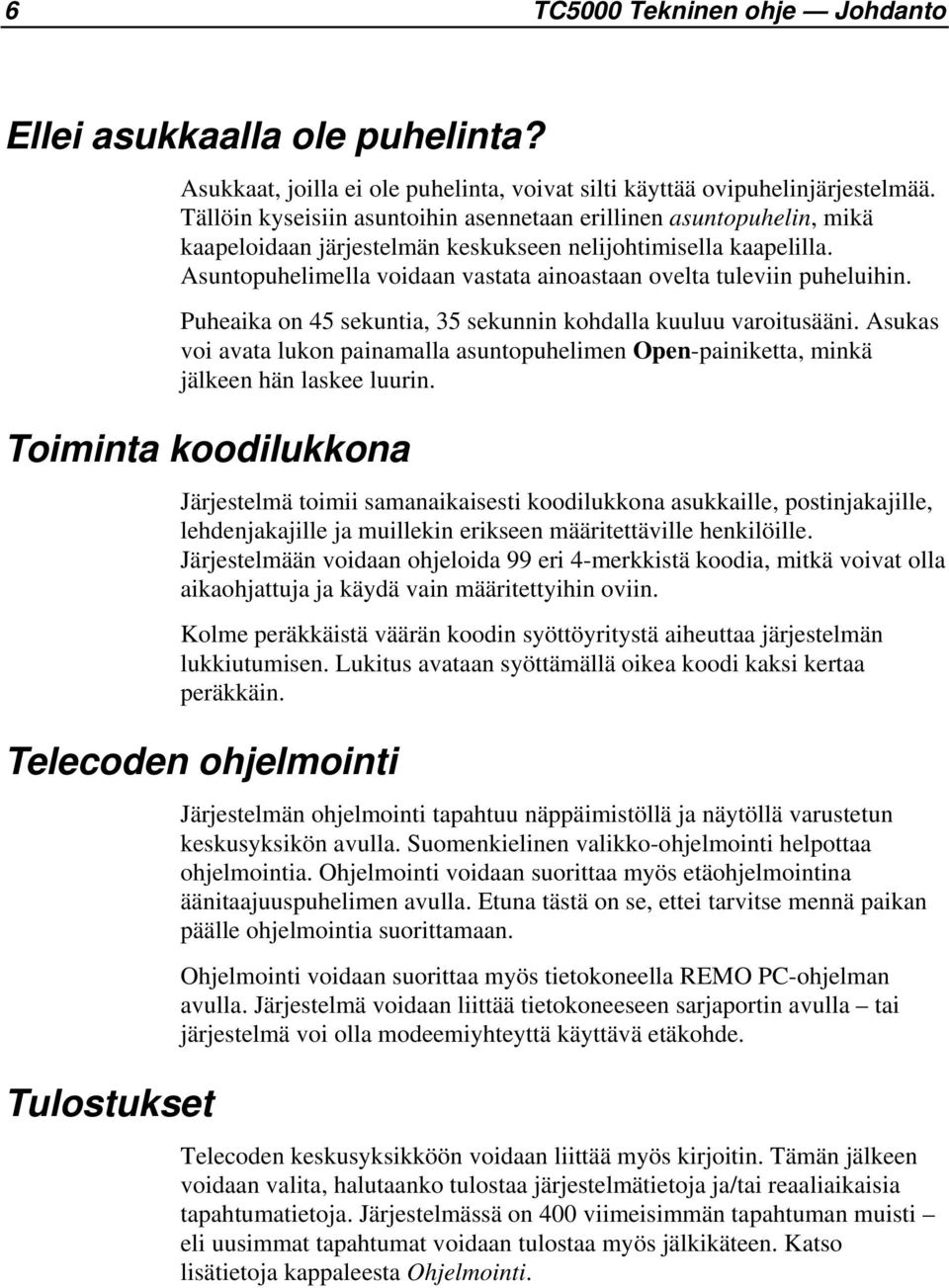

6 6 TC5000 Tekninen ohje Johdanto Ellei asukkaalla ole puhelinta? Asukkaat, joilla ei ole puhelinta, voivat silti käyttää ovipuhelinjärjestelmää. Tällöin kyseisiin asuntoihin asennetaan erillinen asuntopuhelin, mikä kaapeloidaan järjestelmän keskukseen nelijohtimisella kaapelilla. Asuntopuhelimella voidaan vastata ainoastaan ovelta tuleviin puheluihin. Puheaika on 45 sekuntia, 35 sekunnin kohdalla kuuluu varoitusääni. Asukas voi avata lukon painamalla asuntopuhelimen Open-painiketta, minkä jälkeen hän laskee luurin. Toiminta koodilukkona Järjestelmä toimii samanaikaisesti koodilukkona asukkaille, postinjakajille, lehdenjakajille ja muillekin erikseen määritettäville henkilöille. Järjestelmään voidaan ohjeloida 99 eri 4-merkkistä koodia, mitkä voivat olla aikaohjattuja ja käydä vain määritettyihin oviin. Kolme peräkkäistä väärän koodin syöttöyritystä aiheuttaa järjestelmän lukkiutumisen. Lukitus avataan syöttämällä oikea koodi kaksi kertaa peräkkäin. Telecoden ohjelmointi Tulostukset Järjestelmän ohjelmointi tapahtuu näppäimistöllä ja näytöllä varustetun keskusyksikön avulla. Suomenkielinen valikko-ohjelmointi helpottaa ohjelmointia. Ohjelmointi voidaan suorittaa myös etäohjelmointina äänitaajuuspuhelimen avulla. Etuna tästä on se, ettei tarvitse mennä paikan päälle ohjelmointia suorittamaan. Ohjelmointi voidaan suorittaa myös tietokoneella REMO PC-ohjelman avulla. Järjestelmä voidaan liittää tietokoneeseen sarjaportin avulla tai järjestelmä voi olla modeemiyhteyttä käyttävä etäkohde. Telecoden keskusyksikköön voidaan liittää myös kirjoitin. Tämän jälkeen voidaan valita, halutaanko tulostaa järjestelmätietoja ja/tai reaaliaikaisia tapahtumatietoja. Järjestelmässä on 400 viimeisimmän tapahtuman muisti eli uusimmat tapahtumat voidaan tulostaa myös jälkikäteen. Katso lisätietoja kappaleesta Ohjelmointi.

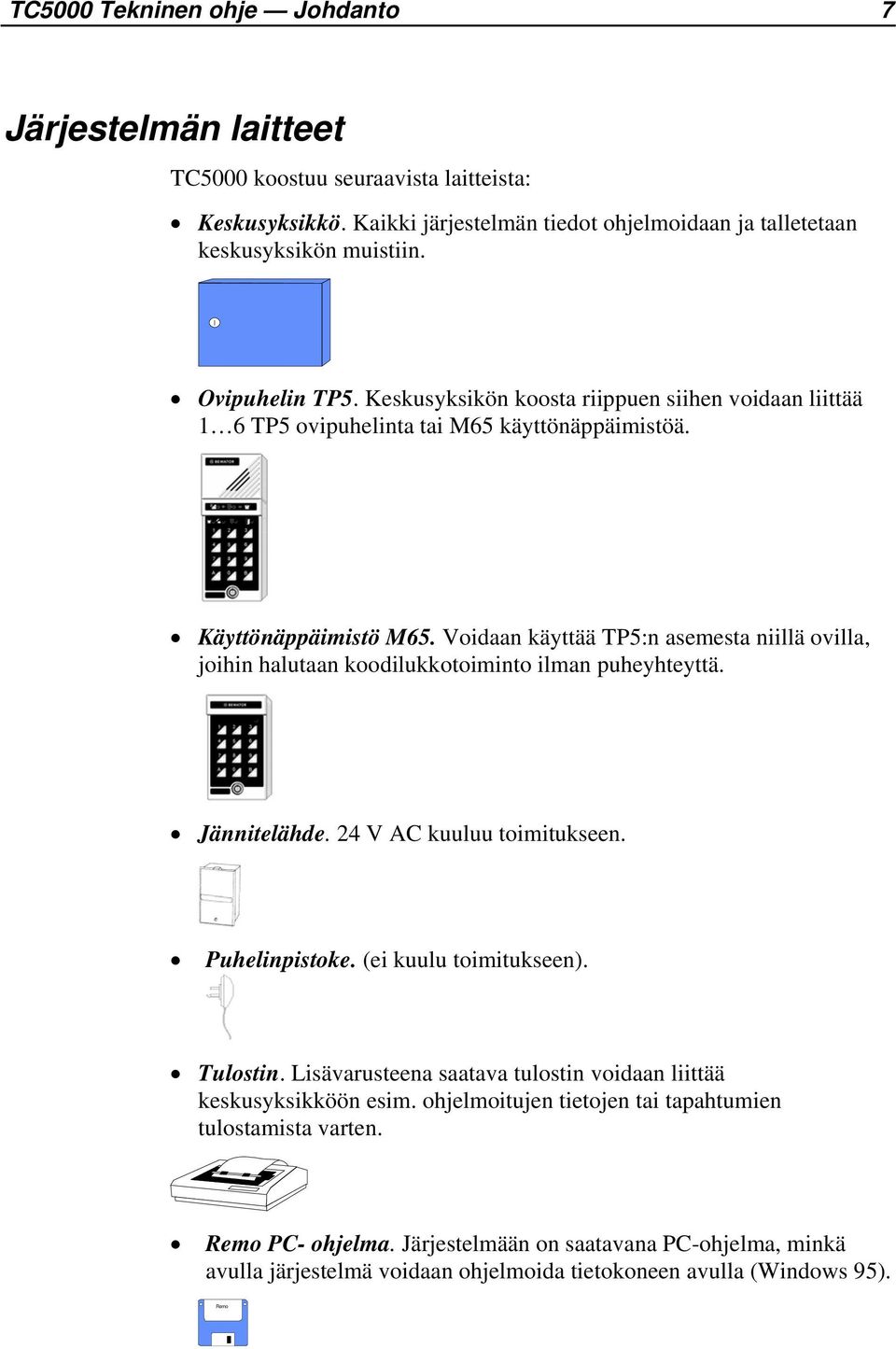

7 TC5000 Tekninen ohje Johdanto 7 Järjestelmän laitteet TC5000 koostuu seuraavista laitteista: Keskusyksikkö. Kaikki järjestelmän tiedot ohjelmoidaan ja talletetaan keskusyksikön muistiin. Ovipuhelin TP5. Keskusyksikön koosta riippuen siihen voidaan liittää 1 6 TP5 ovipuhelinta tai M65 käyttönäppäimistöä. Käyttönäppäimistö M65. Voidaan käyttää TP5:n asemesta niillä ovilla, joihin halutaan koodilukkotoiminto ilman puheyhteyttä. Jännitelähde. 24 V AC kuuluu toimitukseen. Puhelinpistoke. (ei kuulu toimitukseen). Tulostin. Lisävarusteena saatava tulostin voidaan liittää keskusyksikköön esim. ohjelmoitujen tietojen tai tapahtumien tulostamista varten. Remo PC- ohjelma. Järjestelmään on saatavana PC-ohjelma, minkä avulla järjestelmä voidaan ohjelmoida tietokoneen avulla (Windows 95). Remo

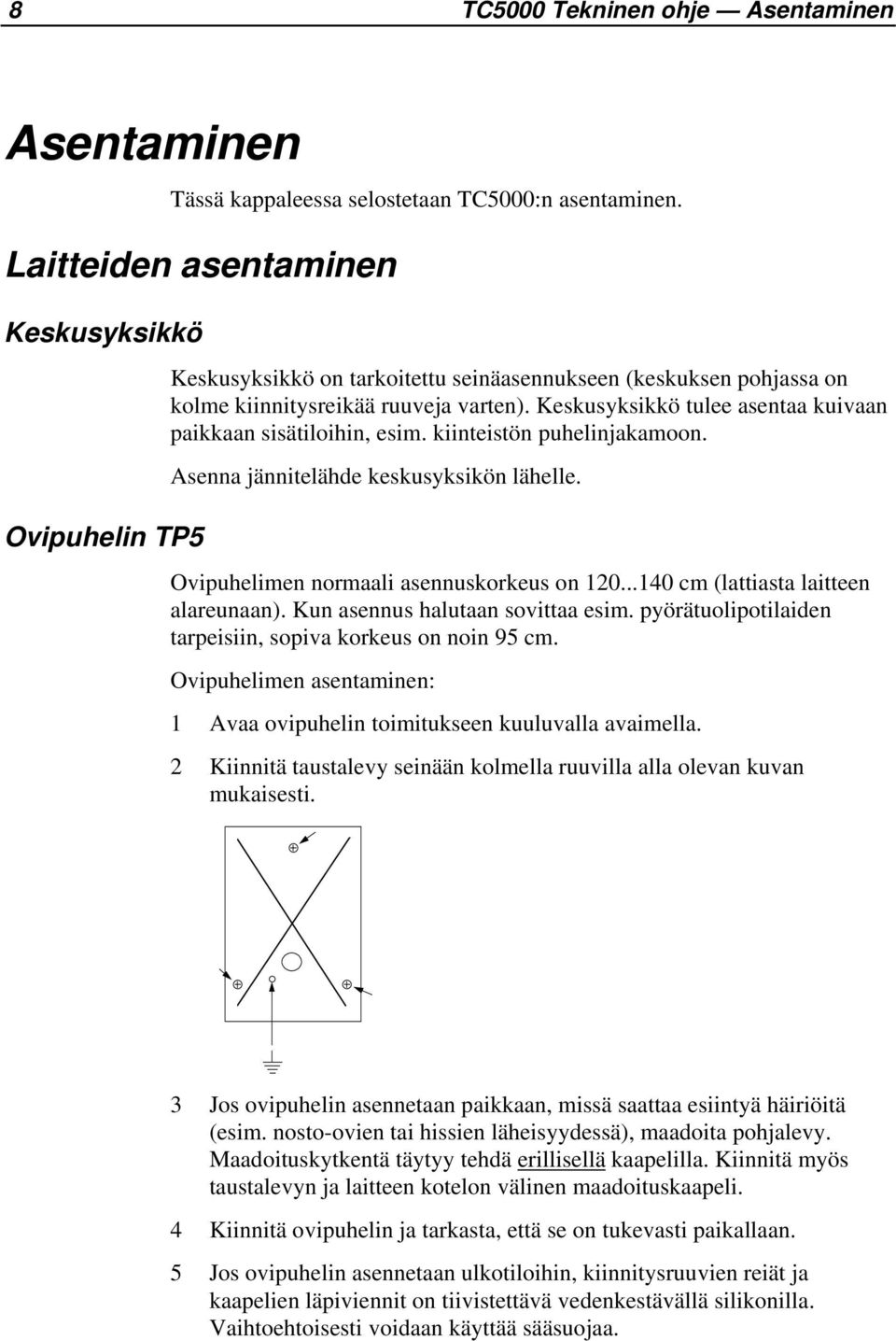

8 8 TC5000 Tekninen ohje Asentaminen Asentaminen Tässä kappaleessa selostetaan TC5000:n asentaminen. Laitteiden asentaminen Keskusyksikkö Ovipuhelin TP5 Keskusyksikkö on tarkoitettu seinäasennukseen (keskuksen pohjassa on kolme kiinnitysreikää ruuveja varten). Keskusyksikkö tulee asentaa kuivaan paikkaan sisätiloihin, esim. kiinteistön puhelinjakamoon. Asenna jännitelähde keskusyksikön lähelle. Ovipuhelimen normaali asennuskorkeus on cm (lattiasta laitteen alareunaan). Kun asennus halutaan sovittaa esim. pyörätuolipotilaiden tarpeisiin, sopiva korkeus on noin 95 cm. Ovipuhelimen asentaminen: 1 Avaa ovipuhelin toimitukseen kuuluvalla avaimella. 2 Kiinnitä taustalevy seinään kolmella ruuvilla alla olevan kuvan mukaisesti. 3 Jos ovipuhelin asennetaan paikkaan, missä saattaa esiintyä häiriöitä (esim. nosto-ovien tai hissien läheisyydessä), maadoita pohjalevy. Maadoituskytkentä täytyy tehdä erillisellä kaapelilla. Kiinnitä myös taustalevyn ja laitteen kotelon välinen maadoituskaapeli. 4 Kiinnitä ovipuhelin ja tarkasta, että se on tukevasti paikallaan. 5 Jos ovipuhelin asennetaan ulkotiloihin, kiinnitysruuvien reiät ja kaapelien läpiviennit on tiivistettävä vedenkestävällä silikonilla. Vaihtoehtoisesti voidaan käyttää sääsuojaa.

9 TC5000 Tekninen ohje Asentaminen 9 Nimitaulut Nimitaulut kiinnitetään loppukäyttäjän antamien ohjeiden mukaisesti ovipuhelimien välittömään läheisyyteen, joko seinään tai ikkunan taakse. Nimitaulussa on hyvä mainita asukkaan nimi ja lyhytvalintanumero sekä asuinkerros. Huom! Muista kirjoittaa B-kirjain lyhytvalintanumeron eteen. Erilliset asuntopuhelimet Ennen asennusta Mahdolliset erilliset asuntopuhelimet asennetaan sopivaan paikkaan asuntoa, usein asunnon ulko-oven läheisyyteen (seinäasennus). Asuntopuhelimet kaapeloidaan järjestelmän keskukseen nelijohtimisella kaapelilla (EKKX 4x0.5 tai vastaava). Ohjeet asuntopuhelimien kytkemiseen löytyy sivulta Error! Bookmark not defined.. Tämän teknisen ohjeen lopussa on neljä lomakepohjaa. Ota lomakkeista tarvittava määrä kopioita ja pyydä loppukäyttäjää täyttämään lomakkeet, lisätietoja lomakkeiden täyttämisestä löytyy kappaleesta Esivalmistelut. Kytkentä Ovipuhelinjärjestelmän eri laitteet kytketään seuraavalla tavalla (katso seuravan sivun kytkentäkaavio): 1 Kaapeloi jokainen ovipuhelin nelijohtimisella kaapelilla keskusyksikköön. TC5000:n kytkentä Huom! Käytä sopivan paksua kaapelia pitääksesi jännitehäviöt mahdollisimman pieninä. Mikäli sähkölukon jännitesyöttö otetaan TP5 ovipuhelimelta, on TP5:n jännitteen oltava vähintään 21V DC. 2 Kytke sähkölukko ovipuhelimeen kaksijohtimisella kaapelilla. 3 Käytä vaippasuojattua kaksijohtimista kaapelia tulostinliitäntään. 4 Liitä puhelinlinja keskusyksikköön. 5 Kytke jännitelähde ja maadoitus keskusyksikköön. 6 Ohjelmoi aikavyöhykkeet, koodit jne. keskusyksikön muistiin (katso lisätietoja kappaleesta Ohjelmointi). Käytä apunasi loppukäyttäjän täyttämiä lomakkeita. Nyt järjestelmä on asennettu ja kaikki tarvittavat tiedot ohjelmoitu. Alla olevassa kytkentäkuvassa on esitetty, miten keskusyksikön ja ovipuhelimien kytkennät tehdään.

10 10 TC5000 Tekninen ohje Asentaminen D E F TELE 1 PL 1 LINE CARD KC PL Asuntopuhelimien kytkentä PL 3 1 A Rx 5 J 8 2 Tx DTR V 8 K G 11 B L I 17 H 18 C TP5 O O N FF

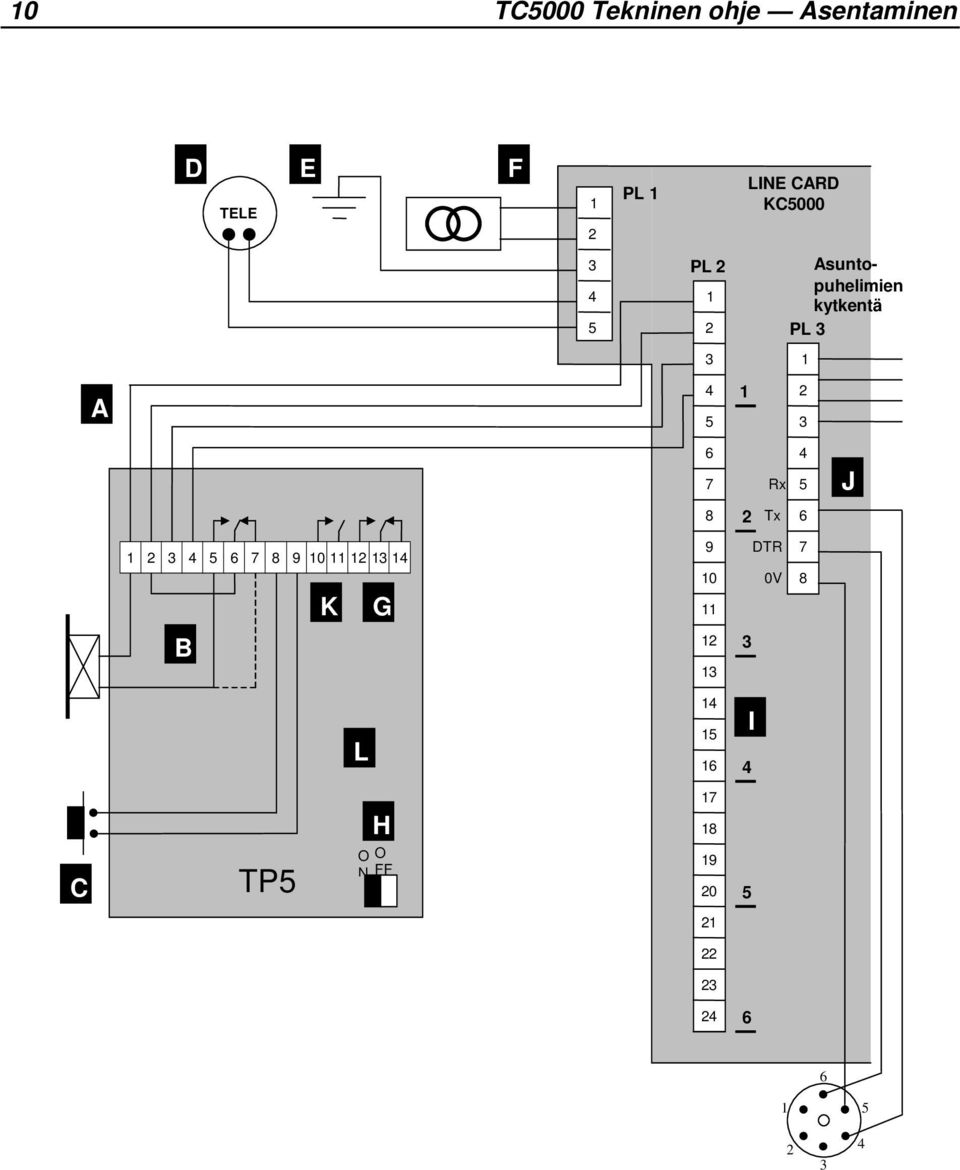

11 TC5000 Tekninen ohje Asentaminen 11 A B C D Keskuksen ja ovipuhelimen TP5 välinen kytkentä. Sopiva kaapelinvahvuus: 4 x 0,5 mm². Sähkölukon kytkentä. Potentiaalivapaa vaihtokosketin. Max relekuorma 2 A. (----- = käänteistoiminta). Poistumispainike. Puhelinliitäntä. I Useampien ovipuhelimien kytkentä (keskuksen koosta riippuen ovea). Ovi 1: riviliittimet 1 4 Ovi 2: riviliittimet 5 8. Ovi 3: riviliittimet Ovi 4: riviliittimet Ovi 5: riviliittimet Ovi 6: riviliittimet Kaikki TP5-ovipuhelimet kytketään vastaavalla tavalla kuin kohdassa A. E Maadoitus. Huom! On tärkeää, että keskus maadoitetaan, koska siinä on sisäinen ukkossuojaus, mikä ei toimi, ellei laitetta ole maadoitettu. TP5: Keskus: riviliitin 1 riviliitin 5, 9, 13, 17 tai 21. riviliitin 2 riviliitin 6, 10, 14, 18 tai 22. riviliitin 3 riviliitin 7, 11, 15, 19 tai 23. riviliitin 4 riviliitin 8, 12, 16, 20 tai 24. F Jännitelähteen kytkentä. J Kirjoitinliitäntä. Käytetään myös PC:n tai modeemin kytkentään (katso kytkentä erillisestä ohjeesta). G Kansikytkin. K Valvontakameran ohjaus. Suljettu, kun kansi kiinni auki, Riviliitinväli 10 ja 11 sulkeutuu, kun kun kansi auki. lyhytvalinta-/puhelinnumero valitaan, pysyy suljettuna puheajan. H Taustavalaistus käytössä/ei käytössä. Aseta oikosulkupala OFF-asentoon, jos haluat, että taustavalaistusta ei käytetä. L Kaiuttimen voimakkuussäätö.

12 12 TC5000 Tekninen ohje Asentaminen Asuntopuhelimien kytkentä Kaikki mahdolliset asuntopuhelimet (enintään 10 kpl) kytketään keskusyksikköön rinnan. Asuntopuhelimeen voi tarvittaessa kytkeä lisäsummerin. Kytkennät tehdään seuraavasti: - + Kytketään keskusyksikön riviliitinrimaan PL Lisäsummeri SU V801-TC Asuntopuhelimien osoitteet Asuntopuhelimien osoitteiden määrittäminen: 1 Ensimmäisen asuntopuhelimen osoitteeksi tulee 1 Aseta oikosulkupala numeron 1 kohdalle. Ohjelmoitaessa ensimmäisen asuntopuhelimen numeroksi syötetään 1, toisen numeroksi 2 jne (katso kappale Ohjelmointi). 2 Aseta seuraavan asuntopuhelimen oikosulkupala osoitteeseen 2 jne. Asuntopuhelin soi (kolme piippausta) suunnilleen 60 sekuntia. Oven avaaminen: Paina asuntopuhelimen Open-painiketta. Mikäli ovea ei haluta avata: Laske luuri alas.

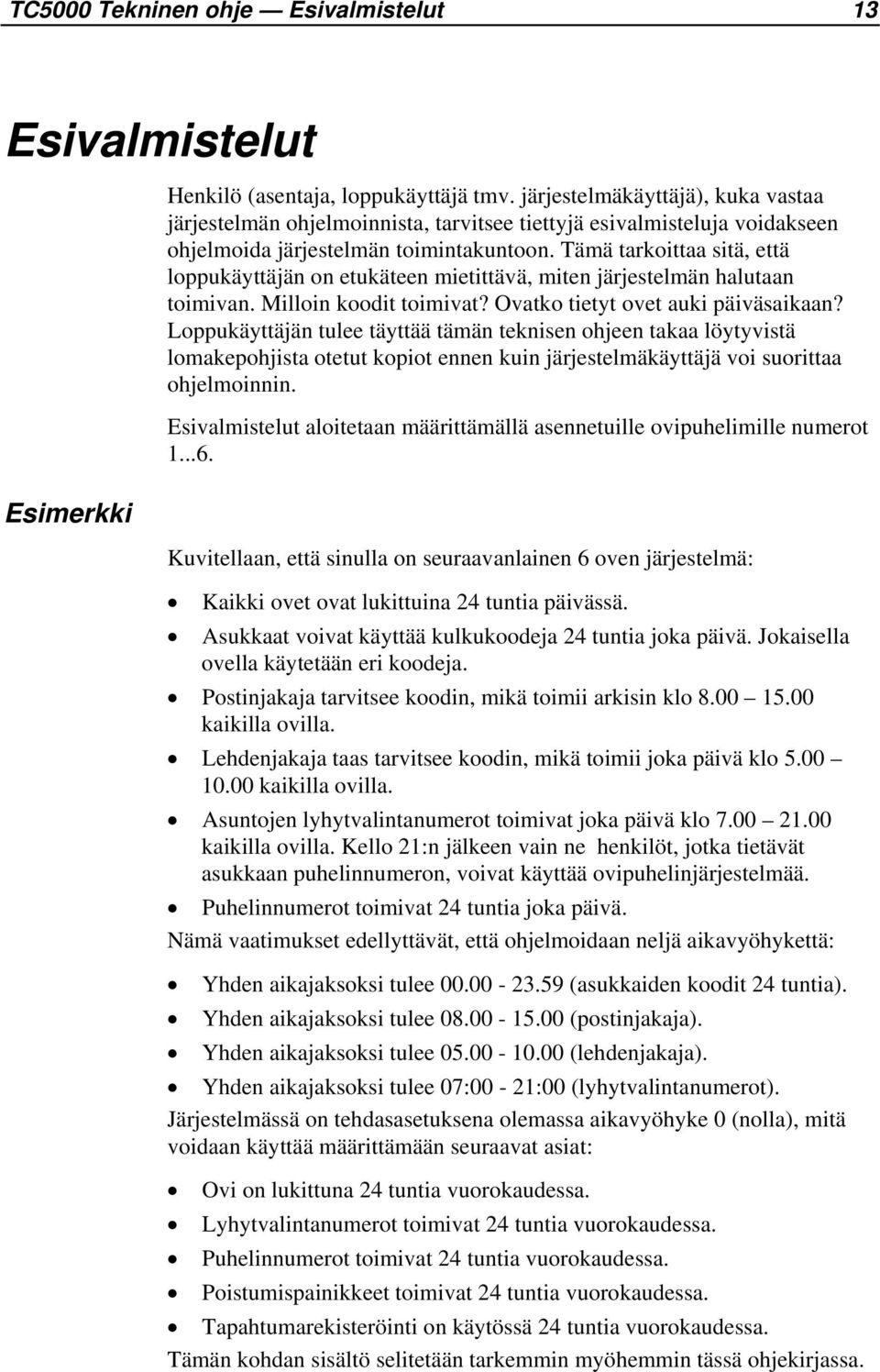

13 TC5000 Tekninen ohje Esivalmistelut 13 Esivalmistelut Esimerkki Henkilö (asentaja, loppukäyttäjä tmv. järjestelmäkäyttäjä), kuka vastaa järjestelmän ohjelmoinnista, tarvitsee tiettyjä esivalmisteluja voidakseen ohjelmoida järjestelmän toimintakuntoon. Tämä tarkoittaa sitä, että loppukäyttäjän on etukäteen mietittävä, miten järjestelmän halutaan toimivan. Milloin koodit toimivat? Ovatko tietyt ovet auki päiväsaikaan? Loppukäyttäjän tulee täyttää tämän teknisen ohjeen takaa löytyvistä lomakepohjista otetut kopiot ennen kuin järjestelmäkäyttäjä voi suorittaa ohjelmoinnin. Esivalmistelut aloitetaan määrittämällä asennetuille ovipuhelimille numerot Kuvitellaan, että sinulla on seuraavanlainen 6 oven järjestelmä: Kaikki ovet ovat lukittuina 24 tuntia päivässä. Asukkaat voivat käyttää kulkukoodeja 24 tuntia joka päivä. Jokaisella ovella käytetään eri koodeja. Postinjakaja tarvitsee koodin, mikä toimii arkisin klo kaikilla ovilla. Lehdenjakaja taas tarvitsee koodin, mikä toimii joka päivä klo kaikilla ovilla. Asuntojen lyhytvalintanumerot toimivat joka päivä klo kaikilla ovilla. Kello 21:n jälkeen vain ne henkilöt, jotka tietävät asukkaan puhelinnumeron, voivat käyttää ovipuhelinjärjestelmää. Puhelinnumerot toimivat 24 tuntia joka päivä. Nämä vaatimukset edellyttävät, että ohjelmoidaan neljä aikavyöhykettä: Yhden aikajaksoksi tulee (asukkaiden koodit 24 tuntia). Yhden aikajaksoksi tulee (postinjakaja). Yhden aikajaksoksi tulee (lehdenjakaja). Yhden aikajaksoksi tulee 07:00-21:00 (lyhytvalintanumerot). Järjestelmässä on tehdasasetuksena olemassa aikavyöhyke 0 (nolla), mitä voidaan käyttää määrittämään seuraavat asiat: Ovi on lukittuna 24 tuntia vuorokaudessa. Lyhytvalintanumerot toimivat 24 tuntia vuorokaudessa. Puhelinnumerot toimivat 24 tuntia vuorokaudessa. Poistumispainikkeet toimivat 24 tuntia vuorokaudessa. Tapahtumarekisteröinti on käytössä 24 tuntia vuorokaudessa. Tämän kohdan sisältö selitetään tarkemmin myöhemmin tässä ohjekirjassa.

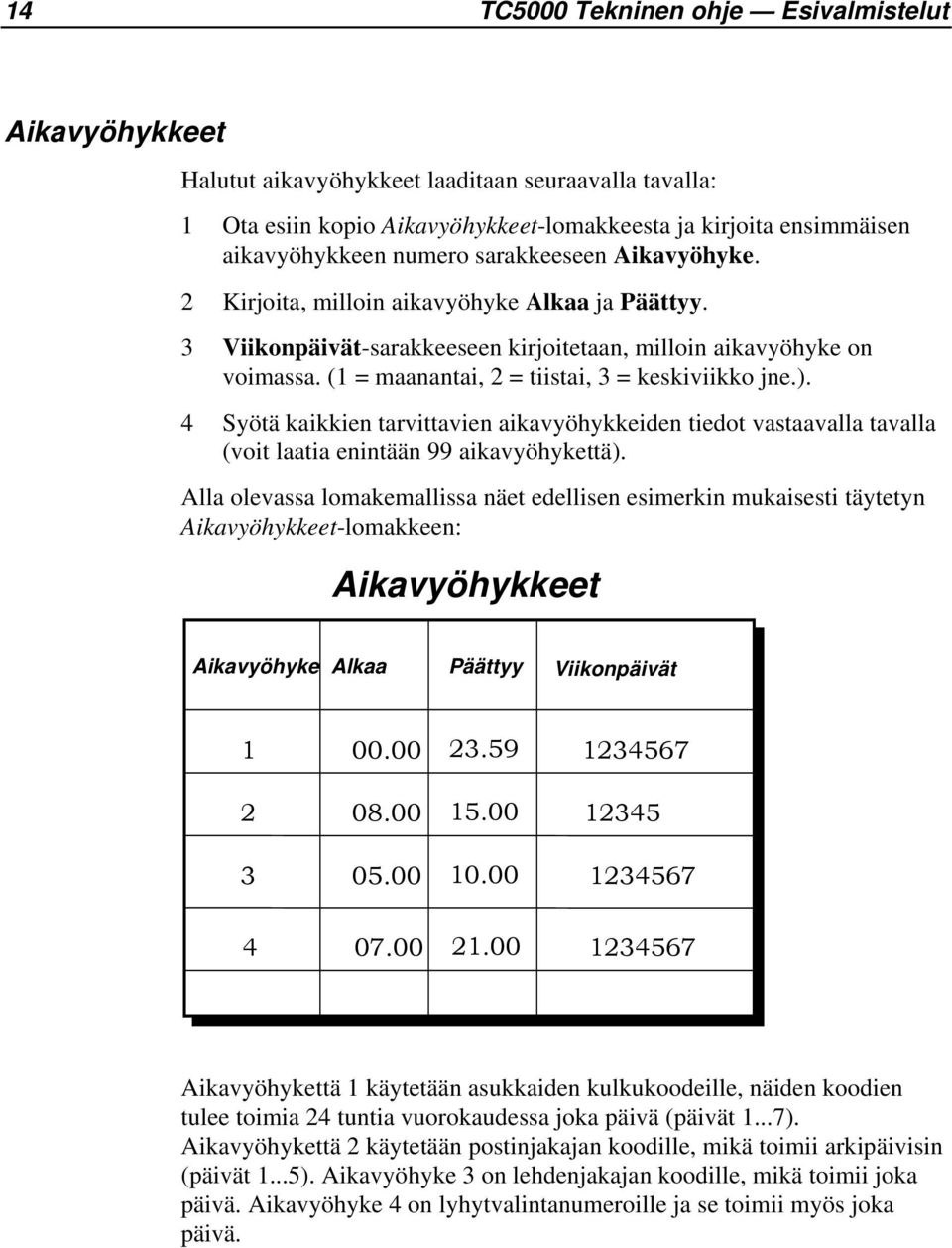

14 14 TC5000 Tekninen ohje Esivalmistelut Aikavyöhykkeet Halutut aikavyöhykkeet laaditaan seuraavalla tavalla: 1 Ota esiin kopio Aikavyöhykkeet-lomakkeesta ja kirjoita ensimmäisen aikavyöhykkeen numero sarakkeeseen Aikavyöhyke. 2 Kirjoita, milloin aikavyöhyke Alkaa ja Päättyy. 3 Viikonpäivät-sarakkeeseen kirjoitetaan, milloin aikavyöhyke on voimassa. (1 = maanantai, 2 = tiistai, 3 = keskiviikko jne.). 4 Syötä kaikkien tarvittavien aikavyöhykkeiden tiedot vastaavalla tavalla (voit laatia enintään 99 aikavyöhykettä). Alla olevassa lomakemallissa näet edellisen esimerkin mukaisesti täytetyn Aikavyöhykkeet-lomakkeen: Aikavyöhykkeet Aikavyöhyke Alkaa Päättyy Viikonpäivät Aikavyöhykettä 1 käytetään asukkaiden kulkukoodeille, näiden koodien tulee toimia 24 tuntia vuorokaudessa joka päivä (päivät 1...7). Aikavyöhykettä 2 käytetään postinjakajan koodille, mikä toimii arkipäivisin (päivät 1...5). Aikavyöhyke 3 on lehdenjakajan koodille, mikä toimii joka päivä. Aikavyöhyke 4 on lyhytvalintanumeroille ja se toimii myös joka päivä.

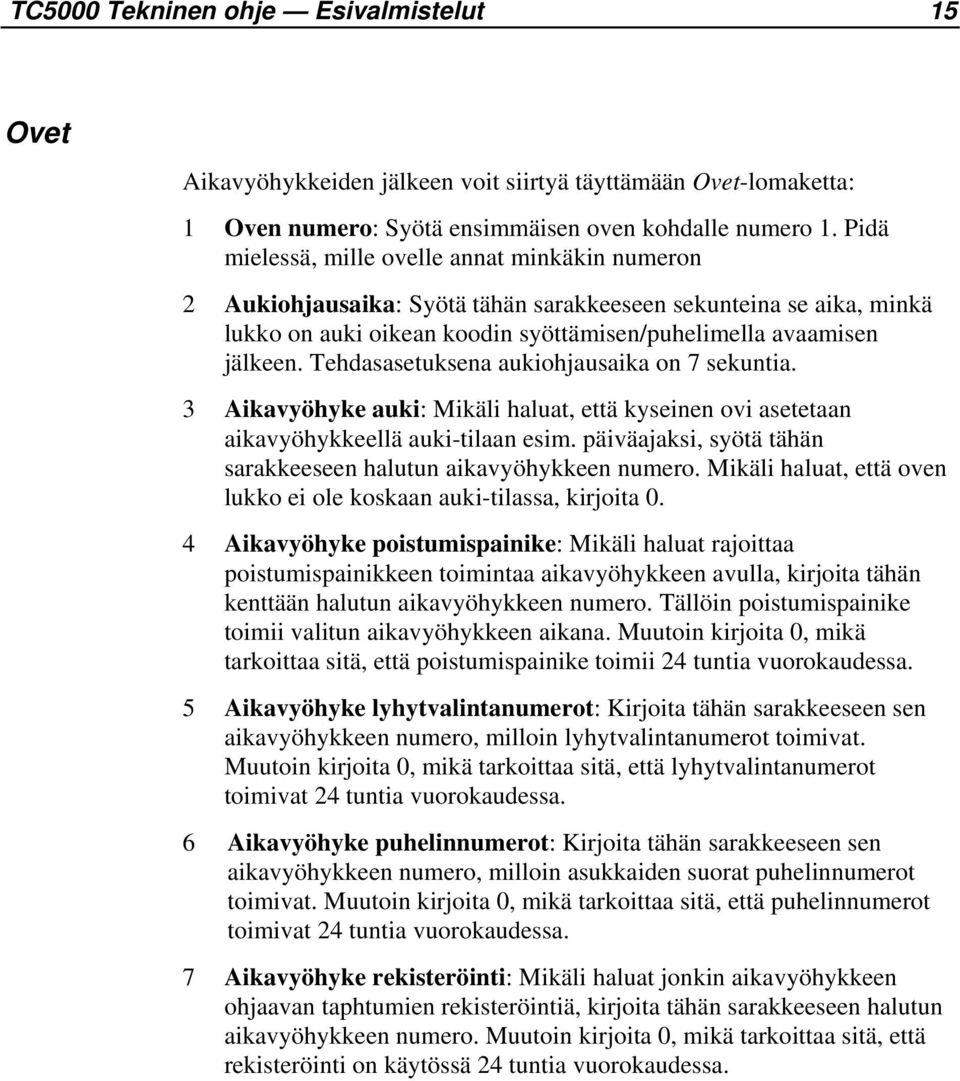

15 TC5000 Tekninen ohje Esivalmistelut 15 Ovet Aikavyöhykkeiden jälkeen voit siirtyä täyttämään Ovet-lomaketta: 1 Oven numero: Syötä ensimmäisen oven kohdalle numero 1. Pidä mielessä, mille ovelle annat minkäkin numeron 2 Aukiohjausaika: Syötä tähän sarakkeeseen sekunteina se aika, minkä lukko on auki oikean koodin syöttämisen/puhelimella avaamisen jälkeen. Tehdasasetuksena aukiohjausaika on 7 sekuntia. 3 Aikavyöhyke auki: Mikäli haluat, että kyseinen ovi asetetaan aikavyöhykkeellä auki-tilaan esim. päiväajaksi, syötä tähän sarakkeeseen halutun aikavyöhykkeen numero. Mikäli haluat, että oven lukko ei ole koskaan auki-tilassa, kirjoita 0. 4 Aikavyöhyke poistumispainike: Mikäli haluat rajoittaa poistumispainikkeen toimintaa aikavyöhykkeen avulla, kirjoita tähän kenttään halutun aikavyöhykkeen numero. Tällöin poistumispainike toimii valitun aikavyöhykkeen aikana. Muutoin kirjoita 0, mikä tarkoittaa sitä, että poistumispainike toimii 24 tuntia vuorokaudessa. 5 Aikavyöhyke lyhytvalintanumerot: Kirjoita tähän sarakkeeseen sen aikavyöhykkeen numero, milloin lyhytvalintanumerot toimivat. Muutoin kirjoita 0, mikä tarkoittaa sitä, että lyhytvalintanumerot toimivat 24 tuntia vuorokaudessa. 6 Aikavyöhyke puhelinnumerot: Kirjoita tähän sarakkeeseen sen aikavyöhykkeen numero, milloin asukkaiden suorat puhelinnumerot toimivat. Muutoin kirjoita 0, mikä tarkoittaa sitä, että puhelinnumerot toimivat 24 tuntia vuorokaudessa. 7 Aikavyöhyke rekisteröinti: Mikäli haluat jonkin aikavyöhykkeen ohjaavan taphtumien rekisteröintiä, kirjoita tähän sarakkeeseen halutun aikavyöhykkeen numero. Muutoin kirjoita 0, mikä tarkoittaa sitä, että rekisteröinti on käytössä 24 tuntia vuorokaudessa.

16 16 TC5000 Tekninen ohje Esivalmistelut Esimerkin mukainen Ovet-lomake voisi näyttää tältä: Ovet Oven nro Aukiohjausaika Aikavyöhyke Lukko auki Aikavyöhyke rekisteröinti Aikavyöhyke lyhytvalintanumerot Aikavyöhyke puhelinnumerot Aikavyöhyke poistumispainike Ylläolevassa esimerkissä aukiohjausaika on joka ovella sama tehdasasetusaika (7 sekuntia). Kaikki ovet ovat lukittuna 24 tuntia vuorokaudessa, poistumispainikkeet toimivat aina. Lyhytvalintanumerot toimivat aikavyöhykkeen 4 mukaisesti (joka päivä klo 7:00 21:00). Puhelinnumerot toimivat 24 tuntia joka päivä, samoin tapahtumien rekisteröinti on aina käytössä.

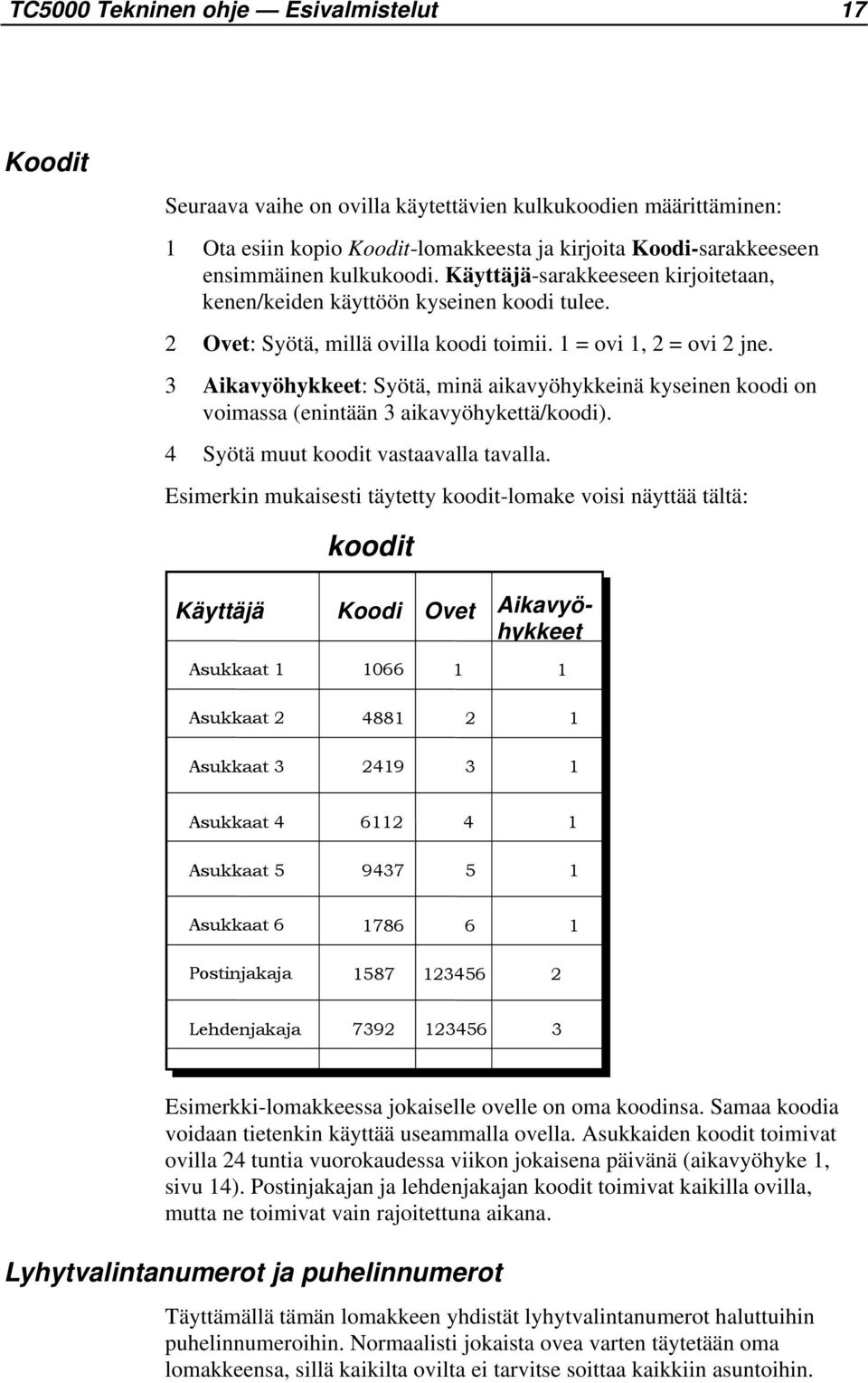

17 TC5000 Tekninen ohje Esivalmistelut 17 Koodit Seuraava vaihe on ovilla käytettävien kulkukoodien määrittäminen: 1 Ota esiin kopio Koodit-lomakkeesta ja kirjoita Koodi-sarakkeeseen ensimmäinen kulkukoodi. Käyttäjä-sarakkeeseen kirjoitetaan, kenen/keiden käyttöön kyseinen koodi tulee. 2 Ovet: Syötä, millä ovilla koodi toimii. 1 = ovi 1, 2 = ovi 2 jne. 3 Aikavyöhykkeet: Syötä, minä aikavyöhykkeinä kyseinen koodi on voimassa (enintään 3 aikavyöhykettä/koodi). 4 Syötä muut koodit vastaavalla tavalla. Esimerkin mukaisesti täytetty koodit-lomake voisi näyttää tältä: koodit Käyttäjä Koodi Ovet Aikavyöhykkeet Asukkaat Asukkaat Asukkaat Asukkaat Asukkaat Asukkaat Postinjakaja Lehdenjakaja Esimerkki-lomakkeessa jokaiselle ovelle on oma koodinsa. Samaa koodia voidaan tietenkin käyttää useammalla ovella. Asukkaiden koodit toimivat ovilla 24 tuntia vuorokaudessa viikon jokaisena päivänä (aikavyöhyke 1, sivu 14). Postinjakajan ja lehdenjakajan koodit toimivat kaikilla ovilla, mutta ne toimivat vain rajoitettuna aikana. Lyhytvalintanumerot ja puhelinnumerot Täyttämällä tämän lomakkeen yhdistät lyhytvalintanumerot haluttuihin puhelinnumeroihin. Normaalisti jokaista ovea varten täytetään oma lomakkeensa, sillä kaikilta ovilta ei tarvitse soittaa kaikkiin asuntoihin.

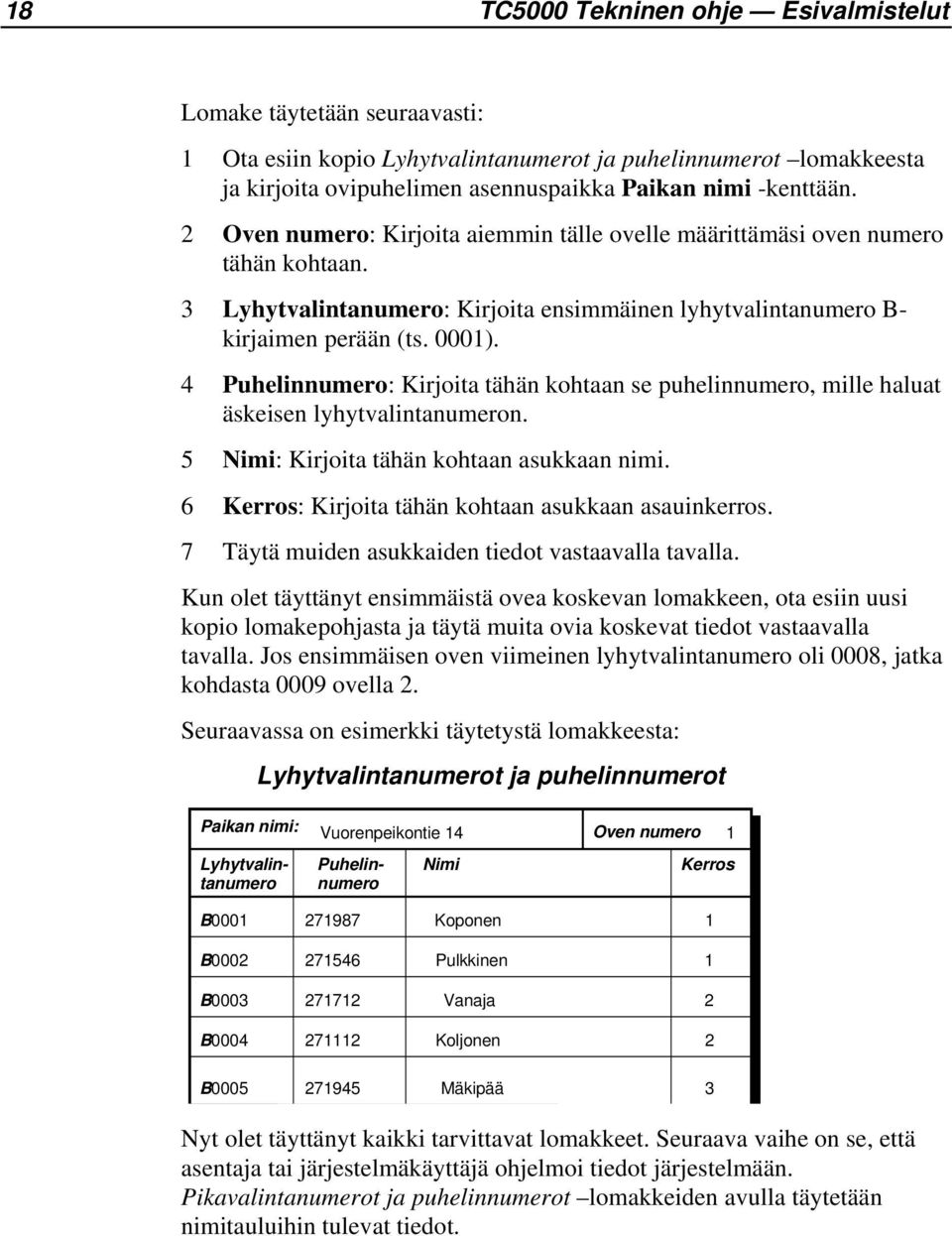

18 18 TC5000 Tekninen ohje Esivalmistelut Lomake täytetään seuraavasti: 1 Ota esiin kopio Lyhytvalintanumerot ja puhelinnumerot lomakkeesta ja kirjoita ovipuhelimen asennuspaikka Paikan nimi -kenttään. 2 Oven numero: Kirjoita aiemmin tälle ovelle määrittämäsi oven numero tähän kohtaan. 3 Lyhytvalintanumero: Kirjoita ensimmäinen lyhytvalintanumero B- kirjaimen perään (ts. 0001). 4 Puhelinnumero: Kirjoita tähän kohtaan se puhelinnumero, mille haluat äskeisen lyhytvalintanumeron. 5 Nimi: Kirjoita tähän kohtaan asukkaan nimi. 6 Kerros: Kirjoita tähän kohtaan asukkaan asauinkerros. 7 Täytä muiden asukkaiden tiedot vastaavalla tavalla. Kun olet täyttänyt ensimmäistä ovea koskevan lomakkeen, ota esiin uusi kopio lomakepohjasta ja täytä muita ovia koskevat tiedot vastaavalla tavalla. Jos ensimmäisen oven viimeinen lyhytvalintanumero oli 0008, jatka kohdasta 0009 ovella 2. Seuraavassa on esimerkki täytetystä lomakkeesta: Lyhytvalintanumerot ja puhelinnumerot Paikan nimi: Vuorenpeikontie 14 Oven numero 1 Lyhytvalintanumero Puhelinnumero Nimi Kerros B Koponen 1 B Pulkkinen 1 B Vanaja 2 B Koljonen 2 B Mäkipää 3 Nyt olet täyttänyt kaikki tarvittavat lomakkeet. Seuraava vaihe on se, että asentaja tai järjestelmäkäyttäjä ohjelmoi tiedot järjestelmään. Pikavalintanumerot ja puhelinnumerot lomakkeiden avulla täytetään nimitauluihin tulevat tiedot.

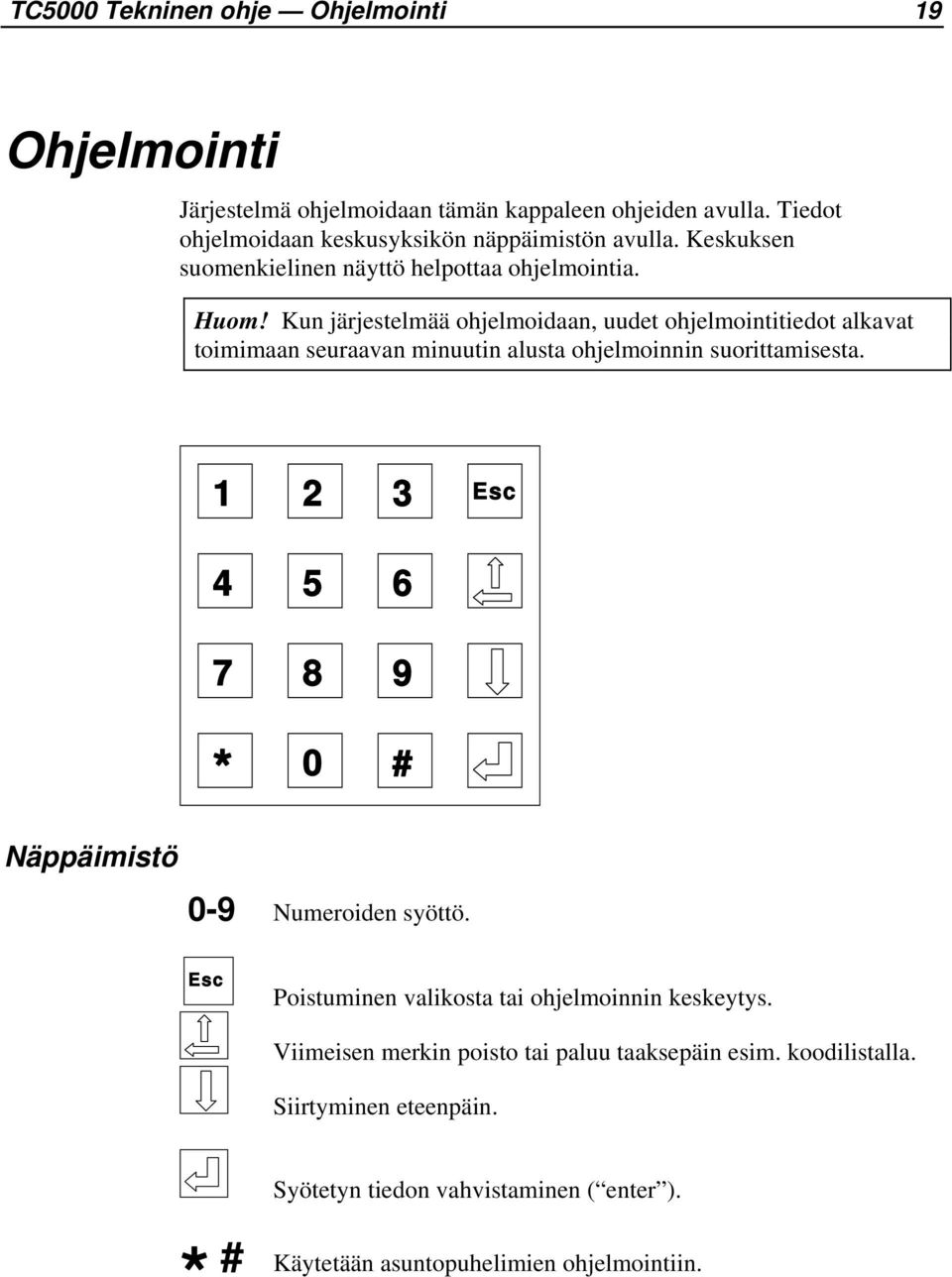

19 TC5000 Tekninen ohje Ohjelmointi 19 Ohjelmointi Järjestelmä ohjelmoidaan tämän kappaleen ohjeiden avulla. Tiedot ohjelmoidaan keskusyksikön näppäimistön avulla. Keskuksen suomenkielinen näyttö helpottaa ohjelmointia. Huom! Kun järjestelmää ohjelmoidaan, uudet ohjelmointitiedot alkavat toimimaan seuraavan minuutin alusta ohjelmoinnin suorittamisesta Esc # Näppäimistö 0-9 Numeroiden syöttö. Esc Poistuminen valikosta tai ohjelmoinnin keskeytys. Viimeisen merkin poisto tai paluu taaksepäin esim. koodilistalla. Siirtyminen eteenpäin. Syötetyn tiedon vahvistaminen ( enter ). # Käytetään asuntopuhelimien ohjelmointiin.

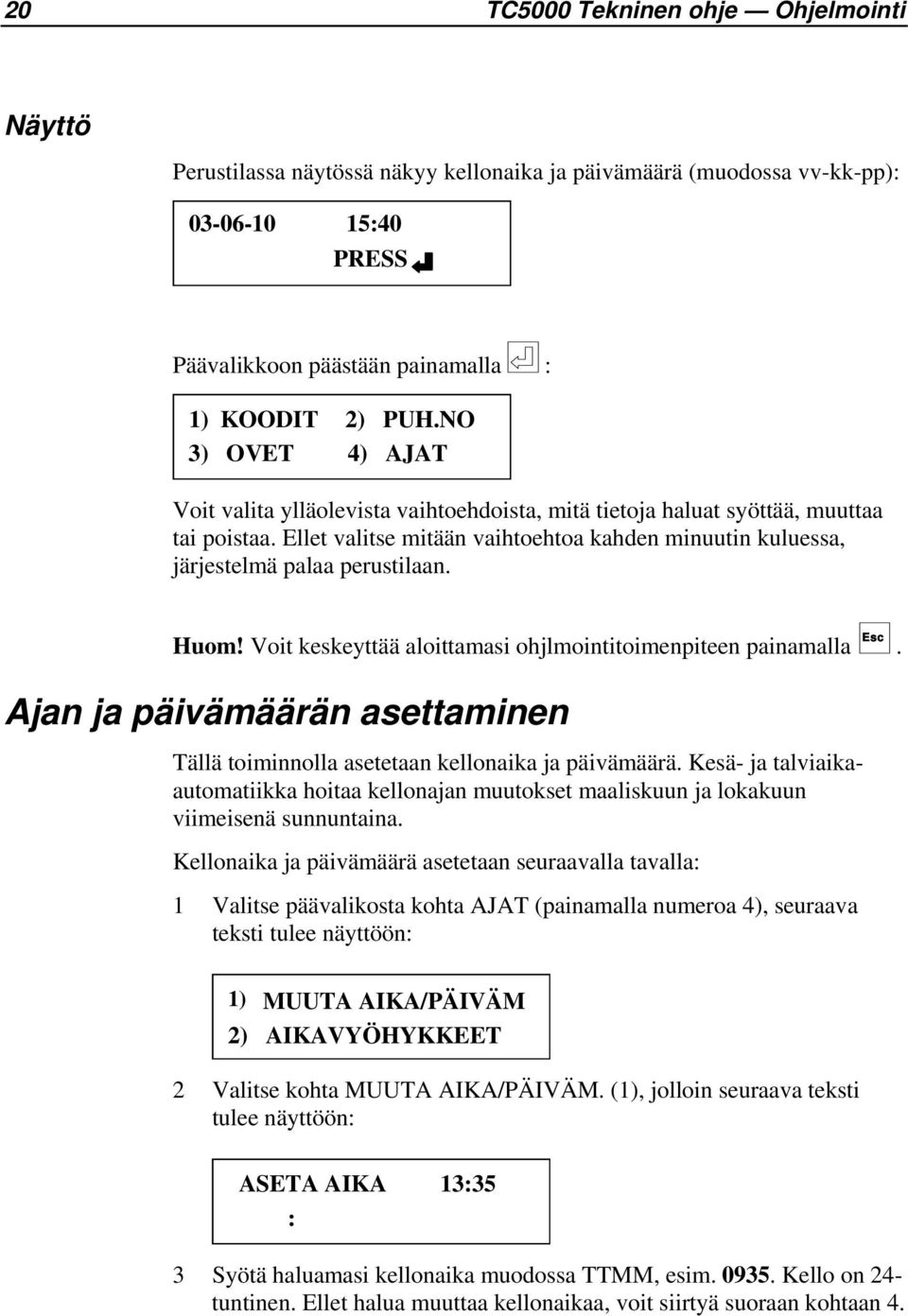

20 20 TC5000 Tekninen ohje Ohjelmointi Näyttö Perustilassa näytössä näkyy kellonaika ja päivämäärä (muodossa vv-kk-pp): :40 PRESS Päävalikkoon päästään painamalla : 1) KOODIT 2) PUH.NO 3) OVET 4) AJAT Voit valita ylläolevista vaihtoehdoista, mitä tietoja haluat syöttää, muuttaa tai poistaa. Ellet valitse mitään vaihtoehtoa kahden minuutin kuluessa, järjestelmä palaa perustilaan. Huom! Voit keskeyttää aloittamasi ohjlmointitoimenpiteen painamalla Esc. Ajan ja päivämäärän asettaminen Tällä toiminnolla asetetaan kellonaika ja päivämäärä. Kesä- ja talviaikaautomatiikka hoitaa kellonajan muutokset maaliskuun ja lokakuun viimeisenä sunnuntaina. Kellonaika ja päivämäärä asetetaan seuraavalla tavalla: 1 Valitse päävalikosta kohta AJAT (painamalla numeroa 4), seuraava teksti tulee näyttöön: 1) MUUTA AIKA/PÄIVÄM 2) AIKAVYÖHYKKEET 2 Valitse kohta MUUTA AIKA/PÄIVÄM. (1), jolloin seuraava teksti tulee näyttöön: ASETA AIKA 13:35 : 3 Syötä haluamasi kellonaika muodossa TTMM, esim Kello on 24- tuntinen. Ellet halua muuttaa kellonaikaa, voit siirtyä suoraan kohtaan 4.

21 TC5000 Tekninen ohje Ohjelmointi 21 4 Paina, jolloin seuraava teksti tulee näyttöön: Aikavyöhykkeet MIKÄ PÄIVÄ Syötä haluttu päivämäärä muodossa VVKKPP, esim ( ). Ellei sinun tarvitse muuttaa päivämäärää, voit siirtyä suoraan kohtaan 6. 6 Paina. Tämä vahvistaa ohjelmoinnin ja järjestelmä palaa päävalikkoon. Tässä kappaleessa selostetaan, miten laaditaan Uusia, Muutetaan ja Poistetaan aikavyöhykkeitä. Uuden aikavyöhykkeen ohjelmointi Ota esiin aiemmin täytetty Aikavyöhykkeet-lomake ja ohjelmoi tiedot järjestelmään lomakkeen mukaisesti. 1 Valitse päävalikosta kohta AJAT (4), jolloin seuraava teksti tulee näyttöön: 1) MUUTA AIKA/PÄIVÄM 2) AIKAVYÖHYKKEET 2 Valitse kohta AIKAVYÖHYKKEET (2), seuraava teksti tulee näyttöön: 1) UUSI 2) MUUTA 3) POISTA 4) PRINT 3 Valitse kohta UUSI (1), seuraava teksti tulee näyttöön: ASETA AIKA (VYÖH 01) - 4 Syötä ensimmäisen aikavyöhykkeen alkamis- ja päättymisaika, esim (24 tuntia). 5 Paina, jolloin seuraava teksti tulee näyttöön: ASETA PÄIVÄT? [ ]

22 22 TC5000 Tekninen ohje Ohjelmointi 6 Syötä niiden viikonpäivien järjestysnumero, jolloin kyseinen aikavyöhyke on voimassa. 1 = maanantai, 2 = tiistai jne. Jos aikavyöhyke on voimassa aina, syötä kaikki viikonpäivät (1, 2, 3, 4, 5, 6 ja 7). Jos aikavyöhyke on voimassa ainoastaan viikonloppuisin, syötä 6 ja 7. Jos syötit vahingossa väärän numeron, voit korjata virheen painamalla uudelleen saman numeron. 7 Paina. jolloin seuraava teksti tulee näyttöön: ASETA AIKA (VYÖH 02) - 8 Syötä kaikki tarvittavat aikavyöhykkeet vastaavalla tavalla. Kun olet syöttänyt kaikki halutut aikavyöhykkeet, voit palata päävalikkon painamalla Esc. Aikavyöhykkeen muuttaminen Voit muuttaa aiemmin ohjelmoituja aikavyöhykkeitä seuraavalla tavalla: 1 Valitse päävalikosta kohta AJAT (4), seuraava teksti tulee näyttöön: 1) MUUTA AIKA/PÄIVÄM 2) AIKAVYÖHYKKEET 2 Valitse kohta AIKAVYÖHYKKEET (2), seuraava teksti tulee näyttöön: 1) UUSI 2) MUUTA 3) POISTA 4) PRINT 3 Valitse kohta MUUTA (2), seuraava teksti tulee näyttöön: MIKÄ AIKAVYÖHYKE? (AIKAVYÖ TAI / ) 4 Syötä muutettavan aikavyöhykkeen numero (esim. 2) tai siirry halutun aikavyöhykkeen kohdalle nuolinäppäimillä. 5 Paina, seuraava teksti tulee näyttöön: ASETA UUSI AIKA (02) - Sulkeissa näkyy muutettavan aikavyöhykkeen numero.

23 TC5000 Tekninen ohje Ohjelmointi 23 6 Syötä haluttu alkamis- ja päättymisaika tai, mikäli haluat muuttaa vain voimassaolopäiviä, jätä tämä kohta tyhjäksi. 7 Paina, seuraava teksti tulee näyttöön: ASETA PÄIVÄT? [12345 ] Näytöllä näkyy myös jo ohjelmoimasi alkamis- ja päättymisaika. 8 Muuta tarvittaessa viikonpäivät syöttämällä halutut numerot (1 = maanantai, 2 = tiistai jne.) tai, mikäli et halua muuttaa voimassaolopäiviä, jätä tämä kohta tyhjäksi. 9 Paina. Tämä vahvistaa ohjelmoinnin ja järjestelmä palaa päävalikkoon. Aikavyöhykkeiden poistaminen Voit poistaa aiemmin ohjelmoidun aikavyöhykkeen seuraavalla tavalla: 1 Valitse päävalikosta kohta AJAT (4), seuraava teksti tulee näyttöön: 1) MUUTA AIKA/PÄIVÄM 2) AIKAVYÖHYKKEET 2 Valitse kohta AIKAVYÖHYKKEET (2), seuraava teksti tulee näyttöön: 1) UUSI 2) MUUTA 3) POISTA 4) PRINT 3 Valitse kohta POISTA (3), seuraava teksti tulee näyttöön: MIKÄ AIKAVYÖHYKE? (AIKAVYÖ TAI / ) 4 Syötä muutettavan aikavyöhykkeen numero tai siirry halutun aikavyöhykkeen kohdalle nuolinäppäimillä. 5 Paina, seuraava teksti tulee näyttöön: OLETKO VARMA? [12345 ] 6 Mikäli et haluakaan poistaa aikavyöhykettä, paina Esc keskeyttääksesi ohjelmoinnin, jolloin järjestelmä palaa päävalikkoon.

24 24 TC5000 Tekninen ohje Ohjelmointi Paina poistaaksesi aikavyöhykkeen. Jos päätit poistaa aikavyöhykkeen, seuraava teksti näkyy näytöllä parin sekunnin ajan: AIKAVYÖH POISTO (02) ! Tämän jälkeen järjestelmä palaa päävalikkoon.

25 TC5000 Tekninen ohje Ohjelmointi 25 Koodit Tässä kappaleessa selostetaan, miten ohjelmoidaan Uusia, Muutetaan ja Poistetaan koodeja. Uuden koodin ohjelmointi Ota esiin aiemmin täytetty Koodit-lomake ja ohjelmoi halutut koodit: 1 Valitse päävalikosta kohta KOODIT (1), seuraava teksti tulee näyttöön: 1) UUSI 2) MUUTA 3) POISTA 4) PRINT 2 Valitse kohta UUSI (1), seuraava teksti tulee näyttöön: UUSI KOODI! 3 Syötä nelimerkkinen kulkukoodi, esim Paina, seuraava teksti tulee näyttöön: MITKÄ OVET? 2580 [ ] Syöttämäsi koodi näkyy näytön alalaidassa. 5 Syötä, millä ovilla koodi on voimassa. 1 = ovi 1, 2 = ovi 2 jne. Jos haluat, että koodi toimii ainoastaan ovella 2, syötä vain numero 2. Jos syötit vahingossa väärän numeron, voit korjata virheen painamalla uudelleen saman numeron. 6 Paina, seuraava teksti tulee näyttöön: ASETA AIKAVYÖHYKKEET!,, (00,00,00) 7 Syötä niiden aikavyöhykkeiden numerot, jolloin koodi on voimassa. Sama koodi voi toimia enintään kolmen eri aikavyöhykkeen aikana, esim. 01, 02, 06. Ellet syötä mitään aikavyöhykettä, ei koodi toimi laisinkaan. Syöttövirhe korjataan painamalla numero., minkä jälkeen syötetään oikea

26 26 TC5000 Tekninen ohje Ohjelmointi 8 Paina, seuraava teksti tulee näyttöön: UUSI KOODI! 9 Ohjelmoi kaikki tarvittavat koodit vastaavalla tavalla. Kun olet syöttänyt kaikki halutut koodit, voit palata päävalikkon painamalla Esc. Koodien muuttaminen Voit muuttaa aiemmin ohjelmoituja koodeja seuraavalla tavalla: 1 Valitse päävalikosta kohta KOODIT (1), seuraava teksti tulee näyttöön: 1) UUSI 2) MUUTA 3) POISTA 4) PRINT 2 Valitse kohta MUUTA (2), seuraava teksti tulee näyttöön: MIKÄ KOODI? (KOODI TAI / ) 3 Syötä muutettava koodi tai siirry halutun koodin kohdalle nuolinäppäimillä. 4 Paina, seuraava teksti tulee näyttöön: UUSI KOODI (2580) Nykyinen koodi näkyy sulkeissa. 5 Syötä haluttu nelimerkkinen koodi tai jätä kohta tyhjäksi. Seuraavaksi muutetaan, millä ovilla ja minä aikavyöhykkeinä muutettu koodi toimii. 6 Paina, seuraava teksti tulee näyttöön: MITKÄ OVET? 1377 [1 ] Tällä hetkellä voimassa olevat ovet näkyvät sulkeissa. 7 Syötä, millä ovilla koodi on voimassa tai jätä kohta tyhjäksi. Seuraavaksi määritetään, minä aikavyöhykkeinä muutettu koodi toimii.

27 TC5000 Tekninen ohje Ohjelmointi 27 8 Paina, seuraava teksti tulee näyttöön: ASETA AIKAVYÖHYKKEET!,, (01,00,00) Koodien poistaminen Aiemmin voimassa olleet aikavyöhykkeet näkyvät sulkeissa. 9 Syötä, minä aikavyöhykkeinä koodi on voimassa tai jätä kohta tyhjäksi, ellet halua tehdä muutoksia koodin voimassaoloaikoihin. 10 Paina. Järjestelmä palaa päävalikkoon. Voit poistaa aiemmin ohjelmoidun koodin seuraavalla tavalla: 1 Valitse päävalikosta kohta KOODIT (1), seuraava teksti tulee näyttöön: 1) UUSI 2) MUUTA 3) POISTA 4) PRINT 2 Valitse kohta POISTA (3), seuraava teksti tulee näyttöön: MIKÄ KOODI? (KOODI TAI / ) 3 Syötä poistettava koodi tai siirry halutun koodin kohdalle nuolinäppäimillä. 4 Paina, seuraava teksti tulee näyttöön: OLEKO VARMA? 1377 [ 12 ] 5 Mikäli et haluakaan poistaa koodia, paina Esc keskeyttääksesi ohjelmoinnin, jolloin järjestelmä palaa päävalikkoon. 6 Paina poistaaksesi valitun koodin. Jos päätit poistaa koodin, seuraava teksti näkyy näytöllä parin sekunnin ajan: KOODIN POIS. 1377! Tämän jälkeen järjestelmä palaa päävalikkoon.

28 28 TC5000 Tekninen ohje Ohjelmointi Ovet Tässä kappaleessa selostetaan, miten ohjelmoidaan Uusia ja Muutetaan ovien asetuksia. Ovia ei voi poistaa järjestelmästä vain niitä koskevia tietoja voidaan muuttaa. Voit muuttaa niitä ovia, joilla käytetään koodeja (katso kohta Koodien muuttaminen). Uuden oven ja ovien ohjelmointi Ota esiin aiemmin täytetty Ovet-lomake ja ohjelmoi halutut asetukset eri oville. 1 Valitse päävalikosta kohta OVET (3), seuraava teksti tulee näyttöön: 1) MUUTA 2) PRINT 2 Valitse kohta MUUTA (1), seuraava teksti tulee näyttöön: MIKÄ OVI? (1-6) 3 Syötä sen oven numero (esim. 1), minkä asetukset haluat ohjelmoida. Seuraava teksti tulee näyttöön: AUKIOHJAUSAIKA? (1-999) (7) 4 Syötä haluttu lukon aukiohjausaika (1 999 sekuntia) tai säilytä tehdasasetusaika (7 sekuntia). 5 Paina, seuraava teksti tulee näyttöön: AIKAVYÖHYKE AUKI? (0=EI KÄYT.) (0) 6 Syötä sen aikavyöhykkeen numero, jolloin lukon halutaan olevan aukitilassa. Mikäli ovi halutaan pitää aina lukitussa tilassa, säilytä tehdasasetus (0).

29 TC5000 Tekninen ohje Ohjelmointi 29 7 Paina, seuraava teksti tulee näyttöön: AIKAVYÖH KAUKOAUKAIS (0=AINA) (0) 8 Syötä sen aikavyöhykkeen numero, milloin oven sisäpuolella olevan poistumispainikkeen halutaan toimivan. Ellei poistumispainikkeen toimintaa tarvitse rajoittaa, säilytä tehdasasetus (0). 9 Paina, seuraava teksti tulee näyttöön: AIKAVYÖH LYH VAL NO (0=AINA) (0) 10 Syötä sen aikavyöhykkeen numero, milloin lyhytvalintanumerot toimivat. Ellei lyhytvalintanumeroiden toimintaa haluta rajoittaa, säilytä tehdasasetus (0). 11 Paina, seuraava teksti tulee näyttöön: AIKAVYÖHYKE PUHELIN NO (0=AINA) (0) 12 Syötä sen aikavyöhykkeen numero, milloin asukkaiden suorat puhelinnumerot toimivat. Ellei puhelinnumeroiden toimintaa haluta rajoittaa, säilytä tehdasasetus (0). 13 Paina, seuraava teksti tulee näyttöön: AIKAVYÖH REKISTERÖINTI (0=AINA) (0) 14 Syötä sen aikavyöhykkeen numero, milloin tapahtumat tulostetaan tulostimelle. Mikäli tulostus halutaan 24 tuntia vuorokaudessa, säilytä tehdasasetus (0). 15 Paina, seuraava teksti tulee näyttöön: MIKÄ OVI? (1-6) 16 Syötä muiden ovien tiedot vastaavalla tavalla. Paina Esc palataksesi päävalikkoon.

30 30 TC5000 Tekninen ohje Ohjelmointi Lyhytvalintanumerot ja puhelinnumerot Tässä kappaleessa selostetaan, miten laaditaan Uusia, Muutetaan ja Poistetaan lyhytvalintanumeroita ja miten ne yhdistetään puhelinnumeroihin. Huom! Kun ohjelmoit puhelinnumeroita, ovat niitä vastaavat lyhytvalintanumerot normaalisti numerojärjestyksessä - ts. 0001, 0002 jne. Ohjelmoitaessa ei saa siirtyä eteenpäin painamalla nollaa (0), koska keskus luulee tätä nollaa puhelinnumeroksi. Tällöin painettaessa ovikojeella yhdistelmä "B0", laite yrittää soittaa puhelinnumeroon "0" (mikä saattaa olla väärin). Mikäli haluat ohittaa tietyn lyhytvalintanumeron, sinun täytyy joko ohjelmoida kuvitteellinen numero, missä on vähintään 5 merkkiä tai asettaa keskus tilaan, missä voit itse määrätä myös lyhytvalintanumerot. Katso lisätietoja Valinta Menu -kappaleen kohdasta Käyttäjäkohtaiset lyhytvalintanumerot (ON/OFF). Uusien puhelinnumeroiden ohjelmointi Ota esiin aiemmin täytetty Lyhytvalintanumerot ja puhelinnumerot -lomake ja ohjelmoi tiedot järjestelmään lomakkeen mukaisesti. 1 Valitse päävalikosta kohta PUH. NO (2), seuraava teksti tulee näyttöön: 1) UUSI 2) MUUTA 3) POISTA 4) PRINT 2 Valitse kohta UUSI (1), seuraava teksti tulee näyttöön: Huom: Jos asetus Käyttäjäkohtaiset lyhytvalintanumerot on otettu käyttöön, ensin täytyy syöttää haluttu lyhytvalintanumero (katso lisätietoja Valinta menu kappaleen Käyttäjäkohtaiset lyhytvalintanumerot - kohdasta. ASETA PUH NO? [0001] 3 Syötä puhelinnumero, mille haluat lyhytvalintanumeroksi B0001. Jos järjestelmä on kytketty puhelinvaihteeseen, voidaan käyttää myös alanumeroita suorien puhelinnumeroiden asemesta (numeron pituus enimmillään 20 merkkiä). 4 Paina, seuraava teksti tulee näyttöön: MITKÄ OVET? [ ]

31 TC5000 Tekninen ohje Ohjelmointi 31 5 Syötä, millä ovilla kysyinen puhelinnumero/lyhytvalintanumero toimii. 1 = ovi 1, 2 = ovi 2 jne. Jos painoit vahingossa väärän oven numeron, poista se näppäilemällä sama numero uudestaan. 6 Paina, seuraava teksti tulee näyttöön: ASETA PUH NO? [0001] 7 Ohjelmoi seuraava puhelinnumero vastaavalla tavalla. Huom! Kun ohjelmoit erillisiä asuntopuhelimia, syötä ensimmäisen puhelinnumeroksi 1, toisen 2 jne. Paina lopuksi Esc. Järjestelmä palaa päävalikkoon. Puhelinnumeroiden muuttaminen Voit muuttaa lyhytvalintanumeroita ja puhelinnumeroita seuraavalla tavalla: 1 Valitse päävalikosta kohta PUH. NO (2), seuraava teksti tulee näyttöön: 1) UUSI 2) MUUTA 3) POISTA 4) PRINT 2 Valitse kohta MUUTA (2), seuraava teksti tulee näyttöön: MIKÄ PUH. NO? ( / TAI PUH.NO) 3 Syötä muutettava puhelinnumero tai siirry halutun puhelinnumeron kohdalle nuolinäppäimillä. 4 Paina, seuraava teksti tulee näyttöön: ASETA UUSI NUMERO 5 Syötä uusi puhelinnumero tai, jos haluat vain muuttaa nykyisen puhelinnumeron voimassaolo-ovia, jätä kohta tyhjäksi. 6 Paina, seuraava teksti tulee näyttöön: MITKÄ OVET? [ 1 ]

32 32 TC5000 Tekninen ohje Ohjelmointi Ne ovet, joilla tämä lyhytvalintanumero/puhelinnumero toimii tällä hetkellä, näkyvät sulkeissa. 7 Syötä, millä ovilla kyseinen numero on voimassa. 8 Paina lopuksi Esc. Järjestelmä palaa päävalikkoon. Puhelinnumeroiden poistaminen Voit poistaa puhelinnumeroita seuraavalla tavalla: 1 Valitse päävalikosta kohta PUH. NO (2), seuraava teksti tulee näyttöön: 1) UUSI 2) MUUTA 3) POISTA 4) PRINT 2 Valitse kohta POISTA (3), seuraava teksti tulee näyttöön: MIKÄ PUH. NO? ( / TAI PUH.NO) 3 Syötä poistettava puhelinnumero tai siirry poistettavan puhelinnumeron kohdalle nuolinäppäimillä. 7 Paina, seuraava teksti tulee näyttöön: OLETKO VARMA? Mikäli et haluakaan poistaa puhelinnumeroa, paina Esc keskeyttääksesi ohjelmoinnin, tällöin järjestelmä palaa päävalikkoon. Paina poistaaksesi puhelinnumeron. Mikäli päätit poistaa puhelinnumeron, seuraava teksti näkyy näytöllä parin sekunnin ajan: NUMERON POISTO ! Tämän jälkeen järjestelmä palaa päävalikkoon.

33 TC5000 Tekninen ohje Ohjelmointi 33 Valintamenu Puheajan muuttaminen Tämän toiminnon avulla voidaan muuttaa puheajan pituutta. Tehdasasetuksena puheaika on 45 sekuntia. Jos et halua muuttaa puheaikaa, ohita seuraava ohje: Mikäli haluat muuttaa puheaikaa, toimi seuraavasti: 1 Paina Esc Esc Esc (kolme kertaa), seuraava teksti tulee näyttöön: VALINTA MENU 2 Paina, seuraava teksti tulee näyttöön: / SIIRTYÄ 3 Paina, kunnes seuraava teksti tulee näyttöön: / SIIRTYÄ MUUTA PUHEAIKAA 4 Paina, seuraava teksti tulee näyttöön: ASETA AIKA (1-999 s) (45) 5 Syötä haluttu puheaika sekunteina ja paina, seuraava teksti tulee jälleen näyttöön: / SIIRTYÄ MUUTA PUHEAIKAA 6 Paina Esc palataksesi perustilaan tai siirry nuolinäppäimillä seuraavan toiminnon ohjelmointiin.

34 34 TC5000 Tekninen ohje Ohjelmointi Soittoajan muuttaminen Tämän toiminnon avulla voidaan muuttaa soittoajan pituutta. Soittoaika on se aika, minkä ovipuhelinjärjestelmä yrittää soittoa asukkaan puhelimeen ennen kuin soittoyritys katkeaa. Tehdasasetuksena soittoaika on 30 sekuntia. Jos et halua muuttaa soittoaikaa, ohita seuraava ohje: Mikäli haluat muuttaa soittoaikaa, toimi seuraavasti: 1 Siirry Valinta menuun ja siellä kohtaan Muuta soittoaikaa (tarvittaessa katso siirtymisohjeet edellisestä kohdasta Muuta puheaikaa). Seuraava teksti tulee näyttöön: / SIIRTYÄ MUUTA SOITTOAIKAA 2 Paina, seuraava teksti tulee näyttöön: ASETA AIKA (1-999 s) (30) 3 Syötä haluttu soittoaika, esim 25 (=25 sekuntia). 4 Paina, seuraava teksti tulee jälleen näyttöön: / SIIRTYÄ MUUTA SOITTOAIKAA 5 Paina Esc palataksesi perustilaan tai siirry nuolinäppäimillä seuraavan toiminnon ohjelmointiin.

35 TC5000 Tekninen ohje Ohjelmointi 35 Käyttäjäkohtaiset lyhytvalintanumerot (ON/OFF) Kun järjestelmä toimitetaan, siinä on tehdasasetuksena, että puhelinnumeroiden lyhytvalintanumerot alkavat järjestyksessä 0001:stä eteenpäin. Tämä tarkoittaa sitä, että asetus Käyttäjäkohtaiset lyhytvalintanumerot ei ole käytössä. Tarvittaessa voit ottaa asetuksen käyttöön. Kun asetus on käytössä ja ohjelmoidaan puhelinnumeroita, erillisessä kohdassa määritetään, mikä lyhytvalintanumero halutaan millekin puhelinnumerolle (katso kappale Lyhytvalintanumerot ja puhelinnumerot). Voit muuttaa asetuksen seuraavalla tavalla: 1 Siirry Valinta menuun ja siellä kohtaan Lyhytvalinta no tee. Seuraava teksti tulee näyttöön: / SIIRTYÄ LYHYTVALINTA NO TEE 2 Paina, seuraava teksti tulee näyttöön: ASETA 1 (ON) / 0 (OFF) (0) 3 Paina 1 (tämä tarkoittaa sitä, että otit käyttöön asetuksen Käyttäjäkohtaiset lyhytvalintanumerot). 4 Paina, seuraava teksti tulee jälleen näyttöön: / SIIRTYÄ LYHYTVALINTA NO TEE 5 Paina Esc palataksesi perustilaan tai siirry nuolinäppäimillä seuraavan toiminnon ohjelmointiin.

36 36 TC5000 Tekninen ohje Ohjelmointi Vastaustavan valinta (ON/OFF) Kun järjestelmä toimitetaan, on vastaustavan valintana vaihtoehto ON (1). Mikäli keskus liietään puhelinvaihteeseen, vastaustavan valinnaksi asetetaan yleensä vaihtoehto 2. Valittavana ovat seuraavat vaihtoehdot: Tehdasasetus 1 (= ON). Tämä vaihtoehto tarkoittaa sitä, että kun ovipuhelimelta tulevaan puheluun vastataan, kuuluu ensin merkkiääni, minkä jälkeen linja avataan painamalla näppäintä 5. Vaihtoehto 2 ( = muokattu ON). Tämä vaihtoehto avaa linjan välittömästi, kun asukas vastaa puheluun (ilman, että hänen täytyy painaa mitään näppäintä). Huom! Mikäli valitset vaihtoehdon OFF (0) Telecode TC5000 tajua, että puheluun vastattiin, jolloin järjestelmä palaa perustilaan, kun Soittoaika loppuu. Voit muuttaa vastaustavan valinnan seuraavalla tavalla: 1 Siirry Valinta menuun ja siellä kohtaan Vastaustavan valinta. Seuraava teksti tulee näyttöön: / SIIRTYÄ VASTAUSTAVAN VALINTA 2 Paina, seuraava teksti tulee näyttöön: ASETA 1 (ON) / 0 (OFF) (1) 3 Paina 1 tai 2 (katso yläpuolelta, mitä vaihtoehdot tarkoittavat). 4 Paina, seuraava teksti tulee jälleen näyttöön: / SIIRTYÄ VASTAUSTAVAN VALINTA 5 Paina Esc palataksesi perustilaan tai siirry nuolinäppäimillä seuraavan toiminnon ohjelmointiin.

37 TC5000 Tekninen ohje Ohjelmointi 37 Oven avaus kahdella peräkkäisellä soitolla (ON/OFF) Tämän toiminnon avulla voidaan sallia, että järjestelmä avaa vieraalle oven siinä tapauksessa, että asukkaan puhelin on varattu kahden peräkkäisen soittoyrityksen aikana. Kun järjestelmä toimitetaan, tämä toiminto on tehdasastuksena käytössä. 1 Siirry Valinta menuun ja siellä kohtaan Ovi auki kaksi soitt. Seuraava teksti tulee näyttöön: / SIIRTYÄ OVI AUKI KAKSI SOITT 2 Paina, seuraava teksti tulee näyttöön: ASETA 1 (ON) / 0 (OFF) (1) 3 Mikäli haluat muuttaa asetuksen, paina 0 (tämä tarkoittaa sitä, että järjestelmä ei avaa ovea, vaikka sama numero valittaisiin kaksi kertaa peräkkäin). 4 Paina, seuraava teksti tulee jälleen näyttöön: / SIIRTYÄ OVI AUKI KAKSI SOITT 5 Paina Esc palataksesi perustilaan tai siirry nuolinäppäimillä seuraavan toiminnon ohjelmointiin.

38 38 TC5000 Tekninen ohje Ohjelmointi Advanced options Valinta menun viimeinen kohta on Advanced options. Sitä kautta voidaan muuttaa tiettyjä järjestelmäasetuksia. Nämä asetukset on tarkoitettu ainoastaan asentajan tehtäviksi. Älä mene tästä kohdasta eteenpäin, ellet tiedä, mitä olet tekemässä, muutoin saatat sekoittaa koko järjestelmän. Mikäli painat kohdassa Advanced options vahingossa seuraavan tekstin:, saat näkyviin ENTER PARAM., VALUE, Paina Esc niin monta kertaa, että järjestelmä palaa perustilaan tai paina Esc yhden kerran ja siirry nuolinäppäimillä seuraavan toiminnon ohjelmointiin.

39 TC5000 Tekninen ohje Tulostukset 39 Tulostukset Jos keskusyksikköön kytketään kirjoitin, voit tulostaa järjestelmästä kahdenlaisia tulosteita: Ohjelmoidut tiedot. Voit tulostaa aina halutessasi järjestelmään ohjelmoidut tiedot: Aikavyöhykkeet, koodit, puhelinnumerot ja ovet. Tämän tulosteen avulla näet helposti esim. käytössä olevat kulkukoodit. Voit tulostaa esim. ohjelmoidut koodit valitsemalla valikon kohdasta KOODIT vaihtoehdon PRINT (4). Tapahtumat. Tapahtumat voidaan tulostaa automaattisesti järjestelmään liitetyllä tulostimella. Tapahtumien tulostusta voidaan ohjata aikavyöhykkeen avulla, tapahtumia halutaan tulostaa ehkä vain yöaikaan. Kappaleessa Ovet on selitetty, miten tietylle ovelle asetetaan aikavyöhyke tapahtumien rekisteröinnille. Tapahtumalokin tulostaminen Vaikkei järjestelmään olisi liitetty kiinteää tulostinta, voit halutessasi tulostaa 400 viimeisintä tapahtumaa erillisellä kannettavalla tulostimella. Voit tulostaa tapahtumat seuraavasti: 7 Kytke tulostin keskukseen. 8 Paina (järjestelmän ollessa perustilassa) Esc Esc Esc. Seuraava teksti tulee näyttöön: VALINTA MENU 9 Paina, seuraava teksti tulee näyttöön: / SIIRTYÄ 10 Paina, kunnes seuraava teksti tulee näyttöön: / SIIRTYÄ PRINT EVENT LOG 11 Paina aloittaaksesi tulostuksen. Voit keskeyttää tulostuksen painamalla Esc. 12 Kun tulostus on suoritettu, paina Esc palataksesi perustilaan.

40 40 TC5000 Tekninen ohje Tulostukset Tulostettavien tapahtumien asetukset Voit määrittää, minkälaiset tapahtumat tulostetaan. Tämä tapahtuu valitsemalla Valinta menusta kohta EDIT LEVEL OF REGISTRATION. Tapahtumat on jaettu viiteen eri luokkaan, 1, 2, 3, 4, ja 5. Näistä tapahtumaluokista voit valita ne, mitkä haluat tulostaa. Tehdasasetuksena on, että kaikki viisi luokkaa tulostetaan. Eri luokat tarkoittavat seuraavanlaisia tapahtumia: 1 = Järjestelmävirhe. (liian korkea tai alhainen jännite, jännitekatkos jne.). 2 = Hyväksytty sisäänkirjautuminen. (keskusyksiköltä tai etäohjelmointi). 3 = Hylätty sisäänkirjautuminen. (etäohjelmoinnissa). 4 = Hyväksytty kulku. 5 = Hylätty kulkuyritys. (väärä koodi, väärä aikavyöhyke). Voit muuttaa asetukset seuraavalla tavalla: 1 Siirry Valinta menuun ja siellä kohtaan Edit lvl of registr. Seuraava teksti tulee näyttöön: / SIIRTYÄ EDIT LVL OF REGISTR. 2 Paina ja syötä haluamasi luokat. Esimerkiksi, mikäli olet valinnut vain luokat Järjestelmävirhe ja Hyväksytty kulku, pitäisi näkyä seuraava teksti: ENTER LEVELS: [ 1 4 ]

41 TC5000 Tekninen ohje Etäohjelmointi 41 Etäohjelmointi Eräs Telecode TC5000:n ominaisuuksista on, että järjestelmää voidaan etäohjelmoida. Käyttämällä etäohjelmointia, sinun ei tarvitse mennä kohteeseen tekemään ohjelmointimuutoksia sinun täytyy vain soittaa järjestelmään ja tehdä ohjelmointi normaalin puhelimen avulla. Ainoa ehto on, että puhelimen täytyy olla äänitaajuuspuhelin. Järjestelmään on liitettävissä myös REMO PC-ohjelma, mitä käytettäessä järjestelmä voidaan etäohjelmoida tietokoneen ja modeemin avulla. Lisätietoja tästä löydät Remo-ohjelman ohjekirjasta. Salasana Ennen kuin voit etäohjelmoida järjestelmää, sinun täytyy asettaa etäkäytön salasana keskuksikön näppäimistön avulla. Salasanan avulla estetään se, etteivät ulkopuoliset voi soittaa keskukseen ja muuttaa ohjelmointeja. Salasana on kuusi merkkiä pitkä. Salasana asetetaan ja muutetaan seuraavalla tavalla: 1 Keskuksen ollessa perustilassa painettan Esc Esc Esc (kolme kertaa), seuraava teksti tulee näyttöön: VALINTA MENU 2 Paina, seuraava teksti tulee näyttöön: / SIIRTYÄ 3 Paina, seuraava teksti tulee näyttöön: / SIIRTYÄ MUUTA SALASANA

42 42 TC5000 Tekninen ohje Etäohjelmointi 4 Paina, seuraava teksti tulee näyttöön: ASETA SALASANA 5 Syötä haluamasi kuusimerkkinen salasana. 6 Paina, salasana on nyt asetettu. Seuraava teksti tulee jälleen näyttöön: / SIIRTYÄ MUUTA SALASANA Paina Esc palataksesi perustilaan. Yleistä etäohjelmoinnista Kun etäohjelmoit Telecode-järjestelmää puhelimen avulla, sinun täytyy ensimmäiseksi soittaa Telecoden keskukseen (eli siihen puhelinnumeroon/alanumeroon, mihin keskus on liitetty). Ohjelmointi tapahtuu puhelimen näppäinten avulla. Toimi seuraavasti: 1 Soita Telecoden keskukseen. Kun puhelu yhdistyy, kuuluu merkkiääni. 2 Paina, näppäile salasana ja. 3 Jos näppäilit oikean salasanan, kuuluu hyväksymisäänenä kolme nousevaa ääntä. Mikäli salasana oli väärä, kuuluu neljästä samanlaisesta piippauksesta koostuva hylkäysääni. 4 Ohjelmoi halutut toiminnot. Etöohjelmointi selostetaan seuraavilla sivuilla. 5 Lopeta ohjelmointi painamalla #. Tällöin kuuluu merkkiääni merkiksi siitä, että ohjelmointi on suoritettu. 6 Katkaise puhelu. Huom! Ellei mitään ohjelmointitoimenpidettä tehdä neljään minuuttiin, puhelu katkeaa automaattisesti.

43 TC5000 Tekninen ohje Etäohjelmointi 43 Muistettavia asioita Kun ohjelmoit järjestelmää paikan päällä keskuksen oman näppäimistön avulla, näet aina näytöstä, mitä olet tekemässä. Kun etäohjelmoit järjestelmää, on tärkeää, että seuraat ohjeita tarkasti, sillä nyt et näe laitteen näytön opastuksia. Muista myös kuunnella järjestelmän äänimerkkejä, niistä tunnistat onnistuneen ohjelmoinnin. Etäohjelmoinnissa kannattaa käyttää apuna tämän ohjekirjan takaa löytyviä etäohjelmoinnin lomakepohjia. Ota lomakepohjista kopioita ja täytä lomakekopiot ennen kuin aloitat ohjelmoinnin. Käytä täytettyä lomaketta apunasi ohjelmoinnin aikana. Tämä helpottaa ja nopeuttaa itse ohjelmointia, kun sinun ei kesken puhelun tarvitse miettiä, mitä kohtaa olit ohjelmoimassa. Jokaisesta ohjelmointitoimenpiteestä on olemassa sekä esimerkki- että tyhjä lomake. Alla on esimerkki valmiiksi täytetystä etäohjlmointilomakkeesta: Aikavyöhyke Alkamisaika Päättymisaika Viikonpäivät #
