1 Remo FI Tekninen käsikirja

2 Copyright 2005 Bewator AB, Solna. REMO Teknisen käsikirjan kopiontiin täytyy olla Bewatorin kirjallinen lupa. Bewator pidättää itselleen oikeuden sekä teknisen käsikirjan sisällön, että tuotteiden rakennemuutoksiin. Dokumenttinumero: Bewator Group AB:hen kuuluva Bewator AB kehittää ja markkinoi kaikenlaisia turvatuotteita kulunvalvonnasta ja hälytys. Maanlaajuinen jälleenmyyjien verkosto myy, asentaa ja huoltaa laitteet. Tuotteisiin ja järjestelmiin sisältyviä ohjelmia ei saa muuttaa, kopioida jne. luvattomasti. Tekijänoikeuden loukkauksesta voidaan tuomita sakko- tai vapausrangaistukseen ja syyllinen voi joutua maksamaan vahingonkorvauksen sekä korvauksia ohjelmiston käytöstä

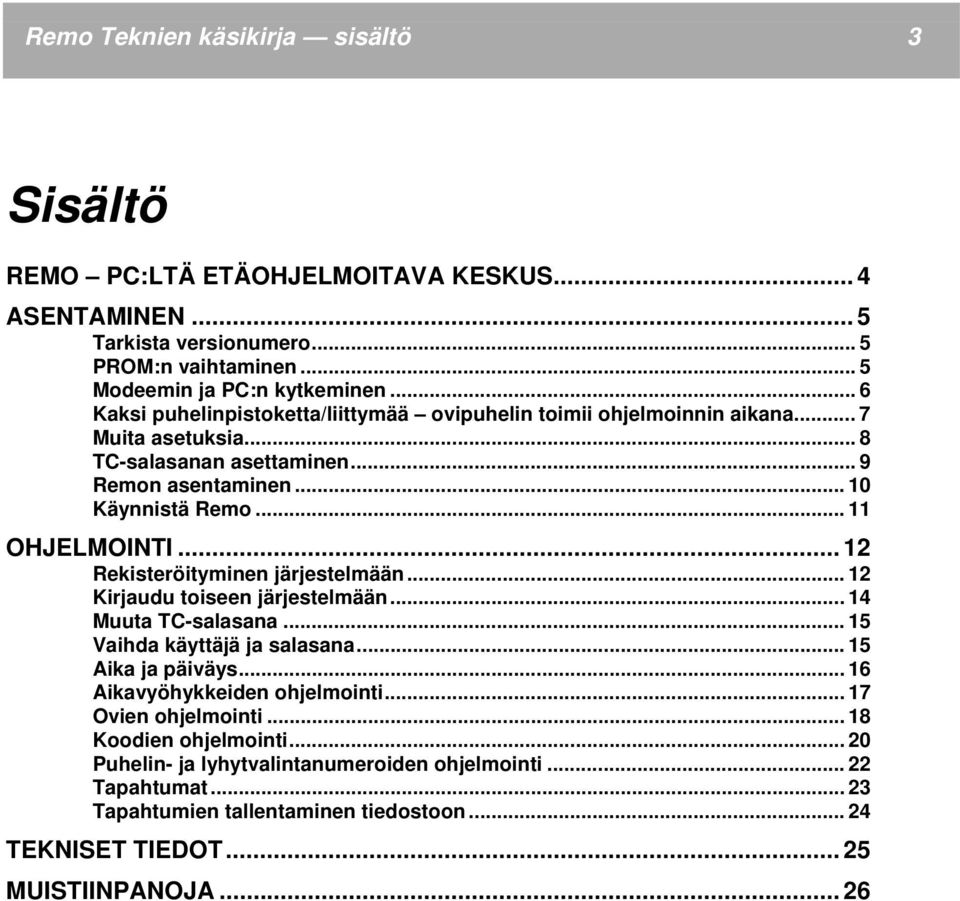

3 Remo Teknien käsikirja sisältö 3 Sisältö REMO PC:LTÄ ETÄOHJELMOITAVA KESKUS... 4 ASENTAMINEN... 5 Tarkista versionumero... 5 PROM:n vaihtaminen... 5 Modeemin ja PC:n kytkeminen... 6 Kaksi puhelinpistoketta/liittymää ovipuhelin toimii ohjelmoinnin aikana... 7 Muita asetuksia... 8 TC-salasanan asettaminen... 9 Remon asentaminen Käynnistä Remo OHJELMOINTI Rekisteröityminen järjestelmään Kirjaudu toiseen järjestelmään Muuta TC-salasana Vaihda käyttäjä ja salasana Aika ja päiväys Aikavyöhykkeiden ohjelmointi Ovien ohjelmointi Koodien ohjelmointi Puhelin- ja lyhytvalintanumeroiden ohjelmointi Tapahtumat Tapahtumien tallentaminen tiedostoon TEKNISET TIEDOT MUISTIINPANOJA... 26

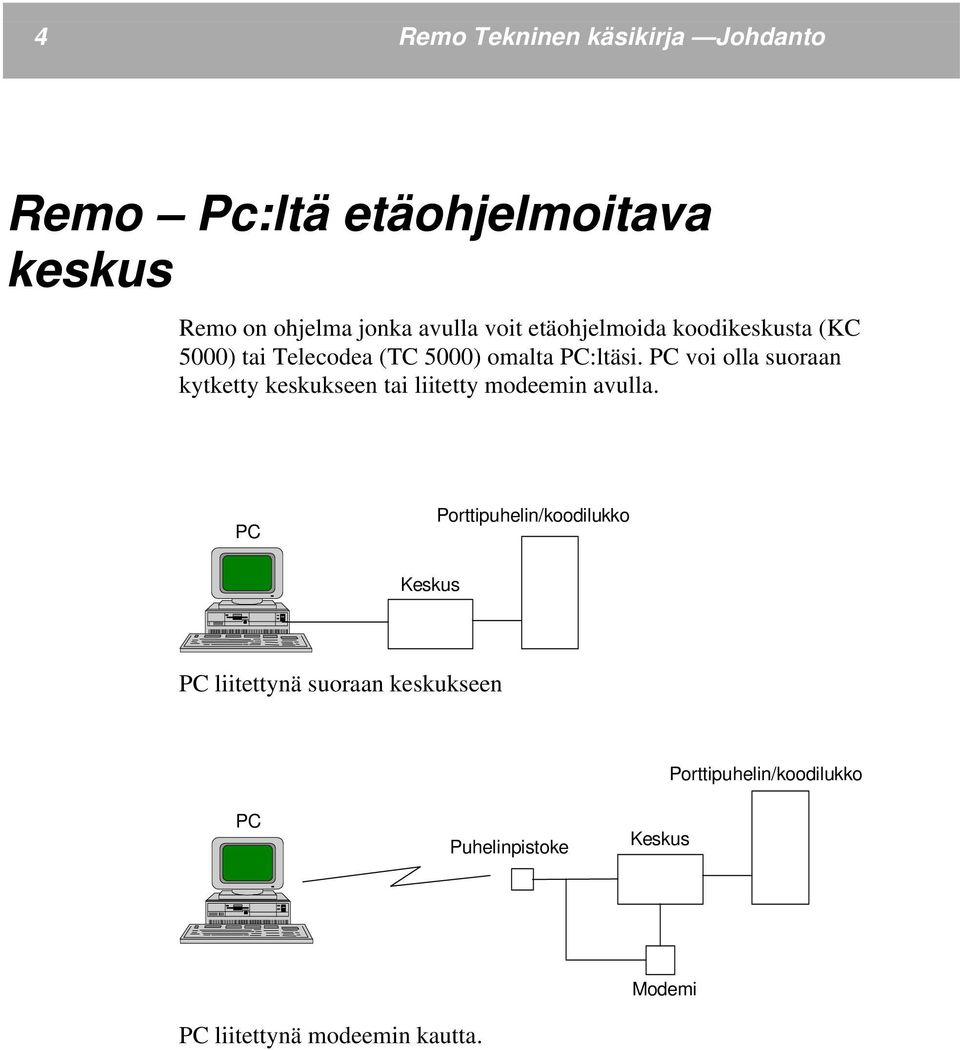

4 4 Remo Tekninen käsikirja Johdanto Remo Pc:ltä etäohjelmoitava keskus Remo on ohjelma jonka avulla voit etäohjelmoida koodikeskusta (KC 5000) tai Telecodea (TC 5000) omalta PC:ltäsi. PC voi olla suoraan kytketty keskukseen tai liitetty modeemin avulla. PC Porttipuhelin/koodilukko Keskus PC liitettynä suoraan keskukseen PC Puhelinpistoke Keskus Porttipuhelin/koodilukko Modemi PC liitettynä modeemin kautta.

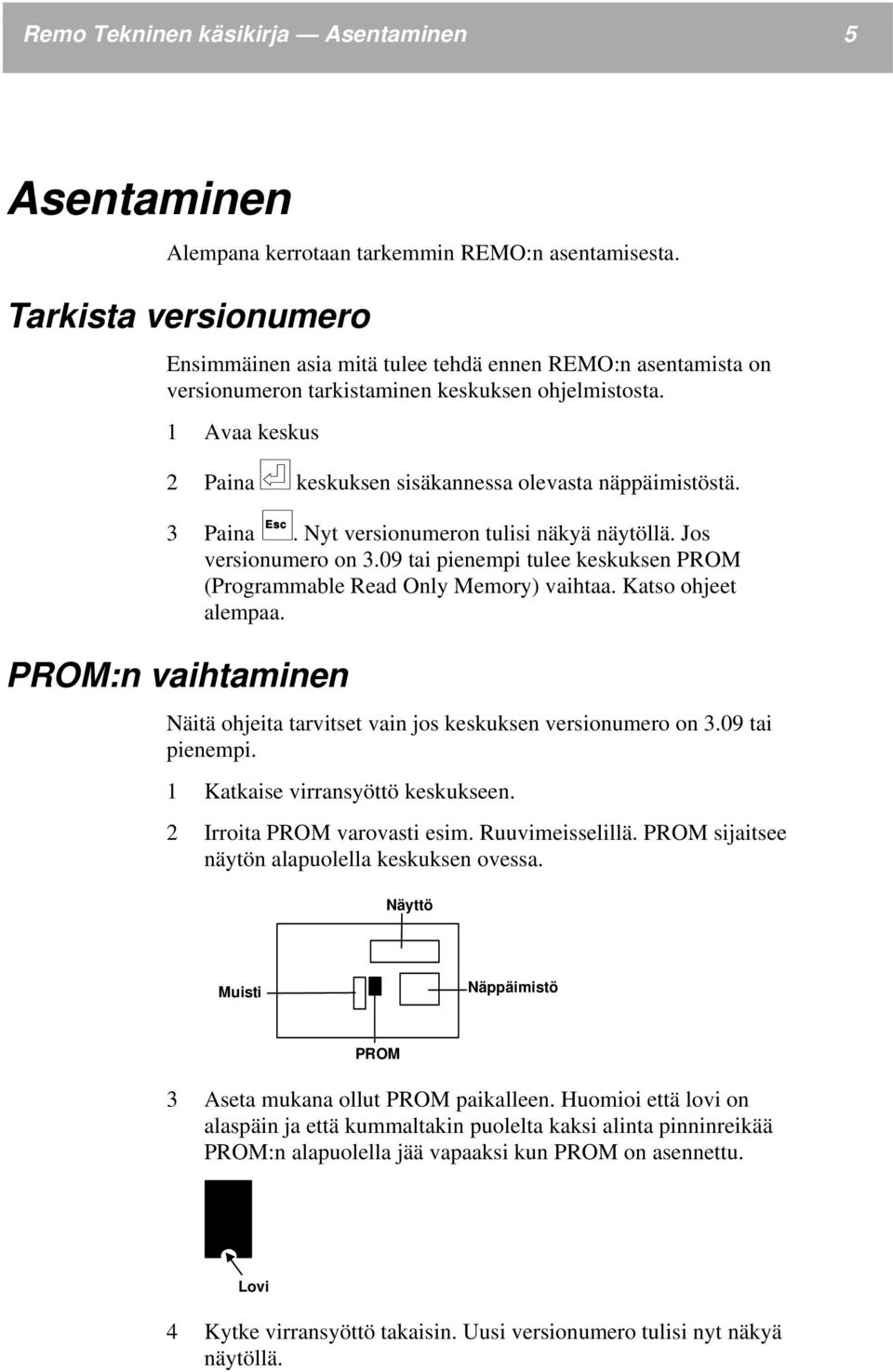

5 Remo Tekninen käsikirja Asentaminen 5 Asentaminen Alempana kerrotaan tarkemmin REMO:n asentamisesta. Tarkista versionumero Ensimmäinen asia mitä tulee tehdä ennen REMO:n asentamista on versionumeron tarkistaminen keskuksen ohjelmistosta. 1 Avaa keskus 2 Paina keskuksen sisäkannessa olevasta näppäimistöstä. 3 Paina Esc. Nyt versionumeron tulisi näkyä näytöllä. Jos versionumero on 3.09 tai pienempi tulee keskuksen PROM (Programmable Read Only Memory) vaihtaa. Katso ohjeet alempaa. PROM:n vaihtaminen Näitä ohjeita tarvitset vain jos keskuksen versionumero on 3.09 tai pienempi. 1 Katkaise virransyöttö keskukseen. 2 Irroita PROM varovasti esim. Ruuvimeisselillä. PROM sijaitsee näytön alapuolella keskuksen ovessa. Näyttö Muisti Näppäimistö PROM 3 Aseta mukana ollut PROM paikalleen. Huomioi että lovi on alaspäin ja että kummaltakin puolelta kaksi alinta pinninreikää PROM:n alapuolella jää vapaaksi kun PROM on asennettu. Lovi 4 Kytke virransyöttö takaisin. Uusi versionumero tulisi nyt näkyä näytöllä.

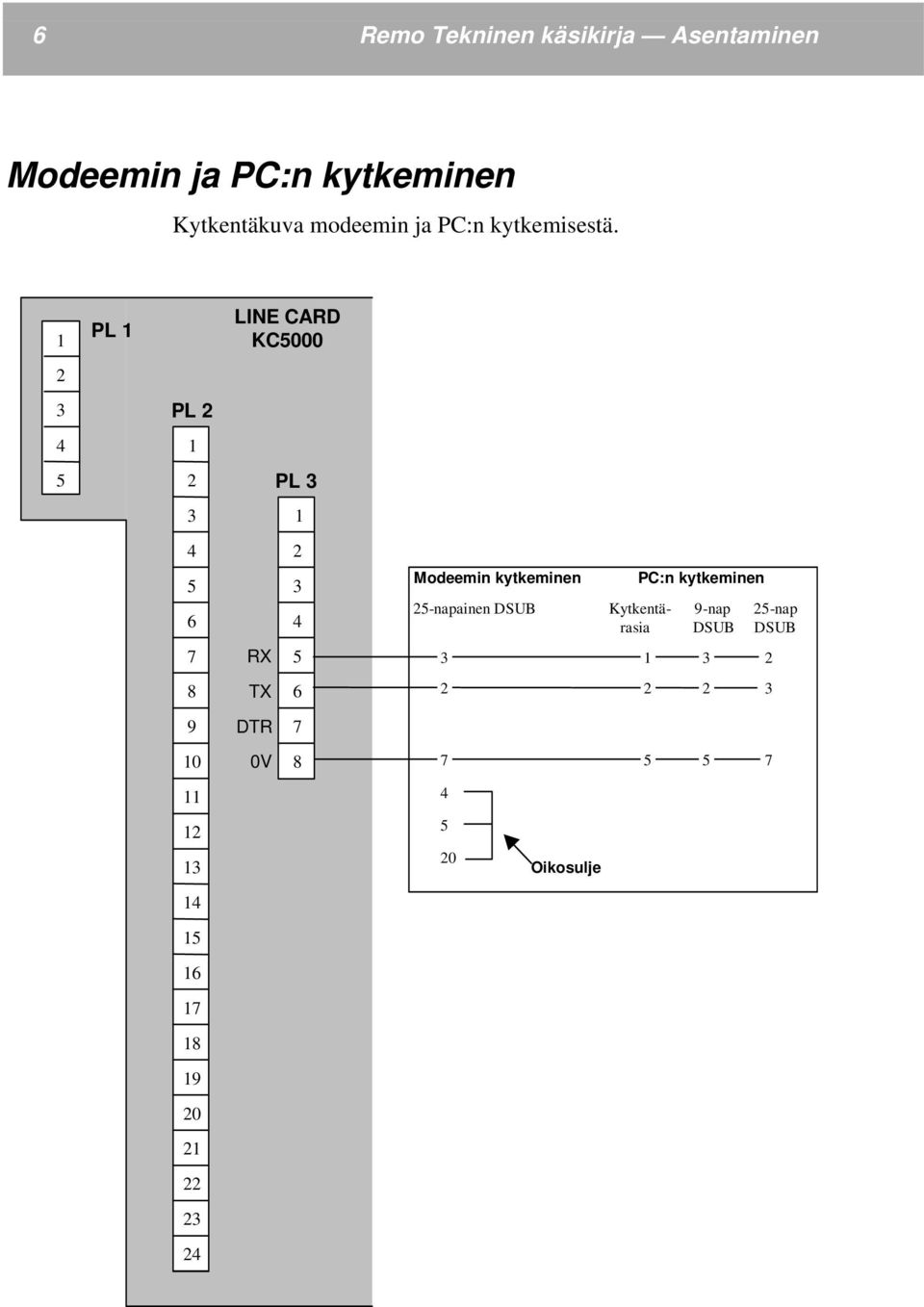

6 6 Remo Tekninen käsikirja Asentaminen Modeemin ja PC:n kytkeminen Kytkentäkuva modeemin ja PC:n kytkemisestä. 1 PL 1 LINE CARD KC PL PL Modeemin kytkeminen PC:n kytkeminen 25-napainen DSUB Kytkentä- 9-nap 25-nap rasia DSUB DSUB 7 RX TX DTR V Oikosulje

7 Remo Tekninen käsikirja Asentaminen 7 Kaksi puhelinpistoketta/liittymää ovipuhelin toimii ohjelmoinnin aikana Jos on mahdollista kytke keskus ja modeemi omiin puhelinpistokkeisiinsa. Jos käytetään vain yhtä puhelinpistoketta niin ovipuhelinta ei voida käyttää modeemin kautta tapahtuvan keskuksen ohjelmoinnin aikana, koska puhelinlinja on silloin varattu. Katso alla olevaa kuvaa: Ovipuhelin Keskus Modeemi Ovipuhelin ei toimi ohjelmoinnin aikana. Ovipuhelin Puhelinpistoke Puhelinpistoke Keskus Puhelinpistoke Modeemi Ovipuhelin toimii ohjelmoinnin aikana.

8 8 Remo Tekninen käsikirja Asentaminen Muita asetuksia Jotta etäohjelmointi toimisi tulee muutamia keskuksen asetuksia muuttaa. Tee näin: 1 Paina Esc kolme kertaa. Teksti VALINTA MENU tulee näytölle. 2 Paina. Teksti SIIRTYÄ tulee näytölle. 3 Paina Kunnes teksti ADVANCED OPTIONS tulee näytölle. 4 Paina. Teksti ENTER PAREM.,VALUE tulee näytölle. 5 Näppäile 620 (näkyy näytöllä muodossa 62,0) ja paina. Olet nyt kytkenyt pois DTR-sisääntulon, jota käytetään kirjoittimelle. Teksti ADVANCED OPTIONS tulee jälleen näkyviin. Jos haluat käyttää kirjoitinta jälleen, toista äskeiset toimenpiteet, kuitenkin niin, että kohdassa 5 näppäilet Paina. teksti ENTER PARAM.,VALUE tulee näkyviin. 7 Näppäile 631 (näkyy näytöllä muodossa 63,1) ja paina. Olet nyt poistanut keskukselta mahdollisuuden ottaa vastaan tuleva puhelu 8 Paina Esc. Keskuksen lepotila tulee jälleen näkyviin.

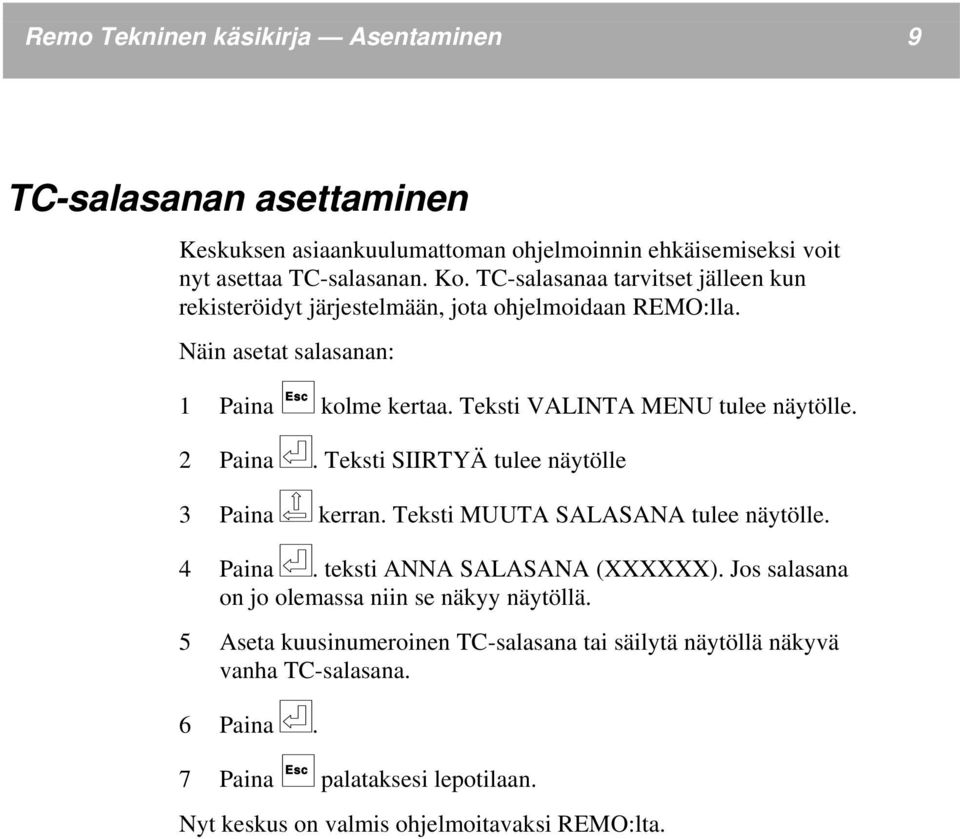

9 Remo Tekninen käsikirja Asentaminen 9 TC-salasanan asettaminen Keskuksen asiaankuulumattoman ohjelmoinnin ehkäisemiseksi voit nyt asettaa TC-salasanan. Ko. TC-salasanaa tarvitset jälleen kun rekisteröidyt järjestelmään, jota ohjelmoidaan REMO:lla. Näin asetat salasanan: 1 Paina Esc kolme kertaa. Teksti VALINTA MENU tulee näytölle. 2 Paina. Teksti SIIRTYÄ tulee näytölle 3 Paina kerran. Teksti MUUTA SALASANA tulee näytölle. 4 Paina. teksti ANNA SALASANA (XXXXXX). Jos salasana on jo olemassa niin se näkyy näytöllä. 5 Aseta kuusinumeroinen TC-salasana tai säilytä näytöllä näkyvä vanha TC-salasana. 6 Paina. 7 Paina Esc palataksesi lepotilaan. Nyt keskus on valmis ohjelmoitavaksi REMO:lta.

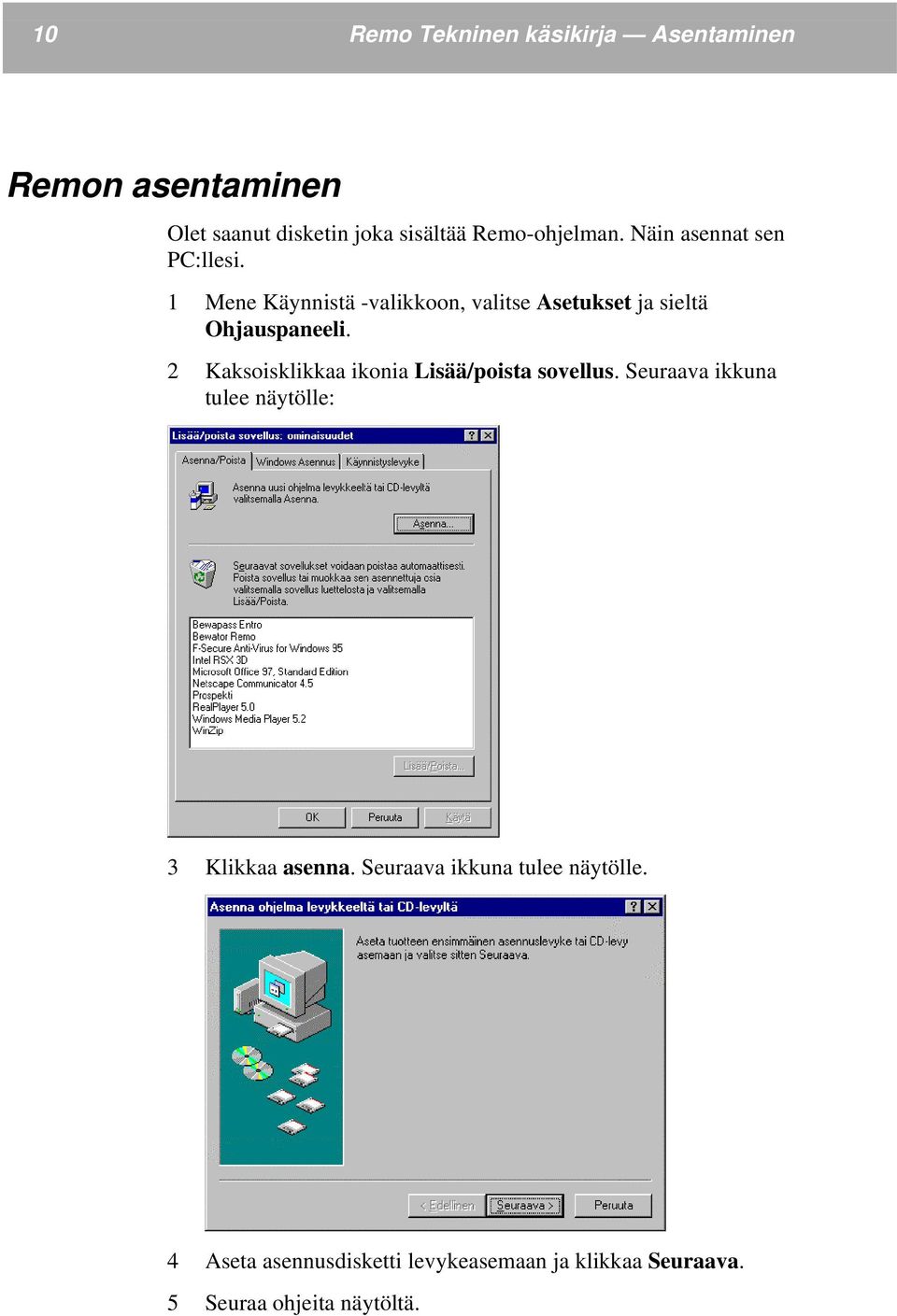

10 10 Remo Tekninen käsikirja Asentaminen Remon asentaminen Olet saanut disketin joka sisältää Remo-ohjelman. Näin asennat sen PC:llesi. 1 Mene Käynnistä -valikkoon, valitse Asetukset ja sieltä Ohjauspaneeli. 2 Kaksoisklikkaa ikonia Lisää/poista sovellus. Seuraava ikkuna tulee näytölle: 3 Klikkaa asenna. Seuraava ikkuna tulee näytölle. 4 Aseta asennusdisketti levykeasemaan ja klikkaa Seuraava. 5 Seuraa ohjeita näytöltä.

11 Remo Tekninen käsikirja Asentaminen 11 Käynnistä Remo 1 Mene Käynnistä valikkoon, valitse Ohjelmat ja sieltä REMO. Näytölle tulee sisäänkirjautumisikkuna: 2 Kirjoita bewa kenttään Käyttäjä ja paina TAB. 3 Kirjoita pass kentään Salasana. 4 Paina OK. Seuraava ikkuna: Olet nyt kirjautunut sisään REMO:oon.

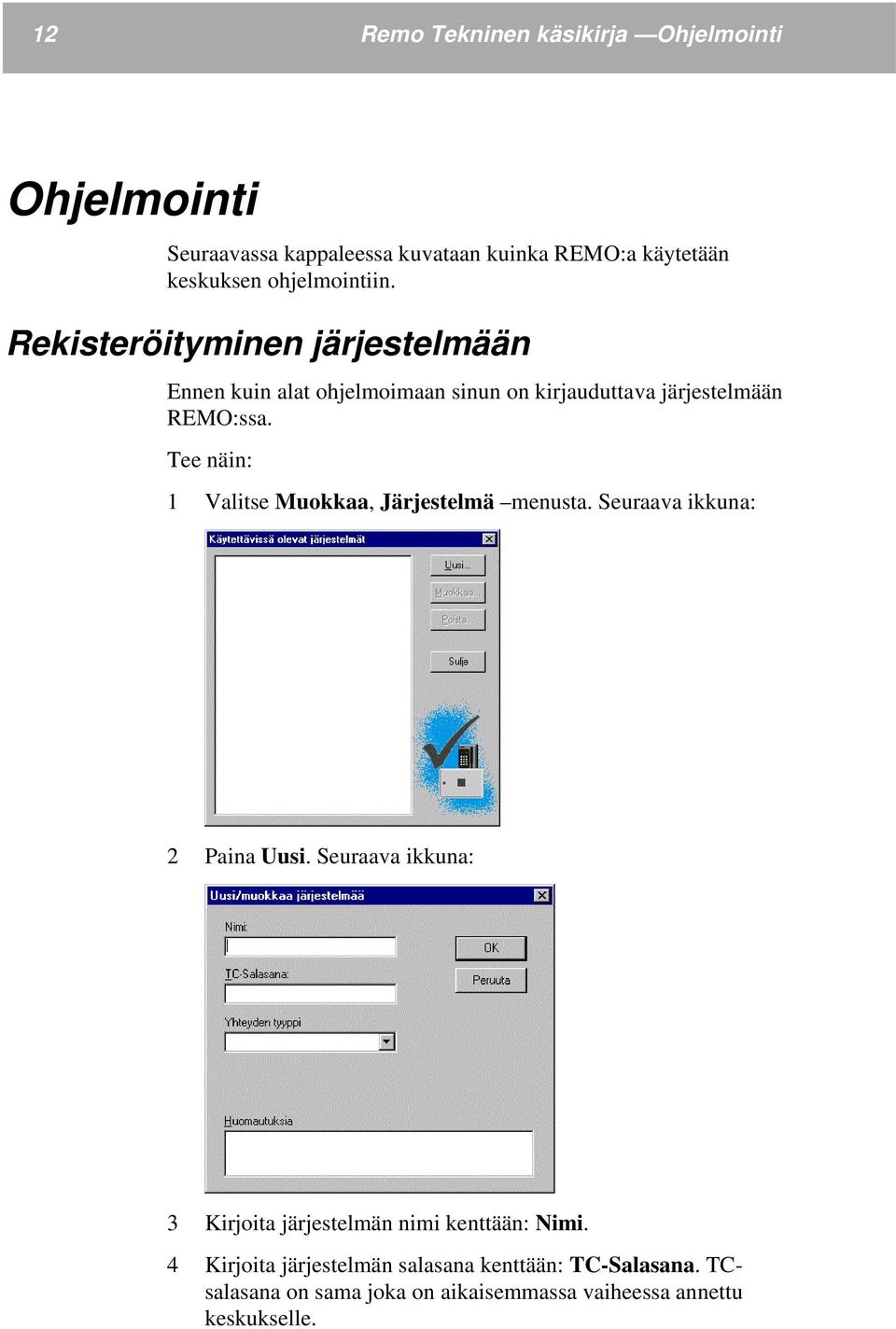

12 12 Remo Tekninen käsikirja Ohjelmointi Ohjelmointi Seuraavassa kappaleessa kuvataan kuinka REMO:a käytetään keskuksen ohjelmointiin. Rekisteröityminen järjestelmään Ennen kuin alat ohjelmoimaan sinun on kirjauduttava järjestelmään REMO:ssa. Tee näin: 1 Valitse Muokkaa, Järjestelmä menusta. Seuraava ikkuna: 2 Paina Uusi. Seuraava ikkuna: 3 Kirjoita järjestelmän nimi kenttään: Nimi. 4 Kirjoita järjestelmän salasana kenttään: TC-Salasana. TCsalasana on sama joka on aikaisemmassa vaiheessa annettu keskukselle.

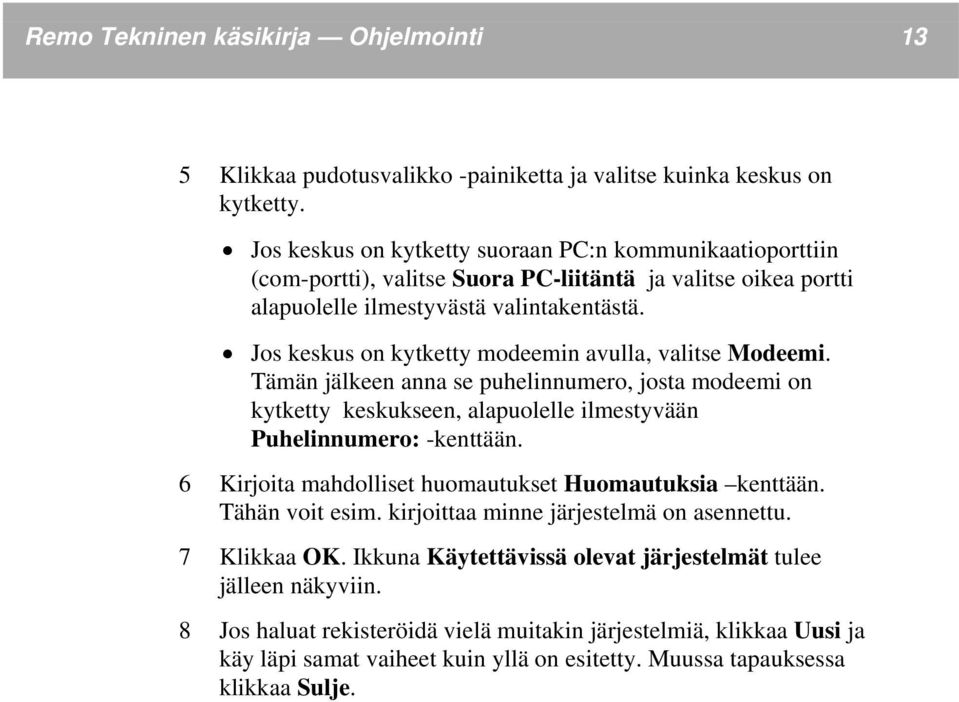

13 Remo Tekninen käsikirja Ohjelmointi 13 5 Klikkaa pudotusvalikko -painiketta ja valitse kuinka keskus on kytketty. Jos keskus on kytketty suoraan PC:n kommunikaatioporttiin (com-portti), valitse Suora PC-liitäntä ja valitse oikea portti alapuolelle ilmestyvästä valintakentästä. Jos keskus on kytketty modeemin avulla, valitse Modeemi. Tämän jälkeen anna se puhelinnumero, josta modeemi on kytketty keskukseen, alapuolelle ilmestyvään Puhelinnumero: -kenttään. 6 Kirjoita mahdolliset huomautukset Huomautuksia kenttään. Tähän voit esim. kirjoittaa minne järjestelmä on asennettu. 7 Klikkaa OK. Ikkuna Käytettävissä olevat järjestelmät tulee jälleen näkyviin. 8 Jos haluat rekisteröidä vielä muitakin järjestelmiä, klikkaa Uusi ja käy läpi samat vaiheet kuin yllä on esitetty. Muussa tapauksessa klikkaa Sulje.

14 14 Remo Tekninen käsikirja Ohjelmointi Kirjaudu toiseen järjestelmään Toiseen järjestelmään voi kirjautua kahdella eri tavalla riippuen siitä oletko ohjelmassa sisällä vai et. REMO ohjelma auki: 1 Valitse Tiedosto menusta, Kirjaudu toiseen järjestelmään. Avautuva ikkuna näyttää seuraavalta: 2 Valitse haluttu järjestelmä pudotusvalikosta ja klikkaa OK. REMO ohjelma on kiinni: 1 Käynnistä REMO. Sisäänkirjautumisikkuna ilmestyy näytölle: 2 Anna käyttäjä ja salasana sekä valitse haluttu järjestelmä pudotusvalikosta. Pudotusvalikko on näkyvissä vain silloin kun käytettävissä on enemmän kuin yksi järjestelmä. 3 Klikkaa OK. Jos valitset kohdan Näytä tiedot off-line, ennen kuin klikkaat OK, voit katsella järjestelmän tietoja ilman että kirjaudut sisään. Huomaa, että et ole online-tilassa, mikä merkitsee että tapahtumat jotka ovat rekisteröityneet edellisen online käyttösi jälkeen eivät ole nähtävissä. Huomioi että, jos järjestelmä on kytketty modeemin kautta voi tietojen hakeminen järjestelmästä kestää 5-30 sekuntia (järjestelmän koosta riippuen).

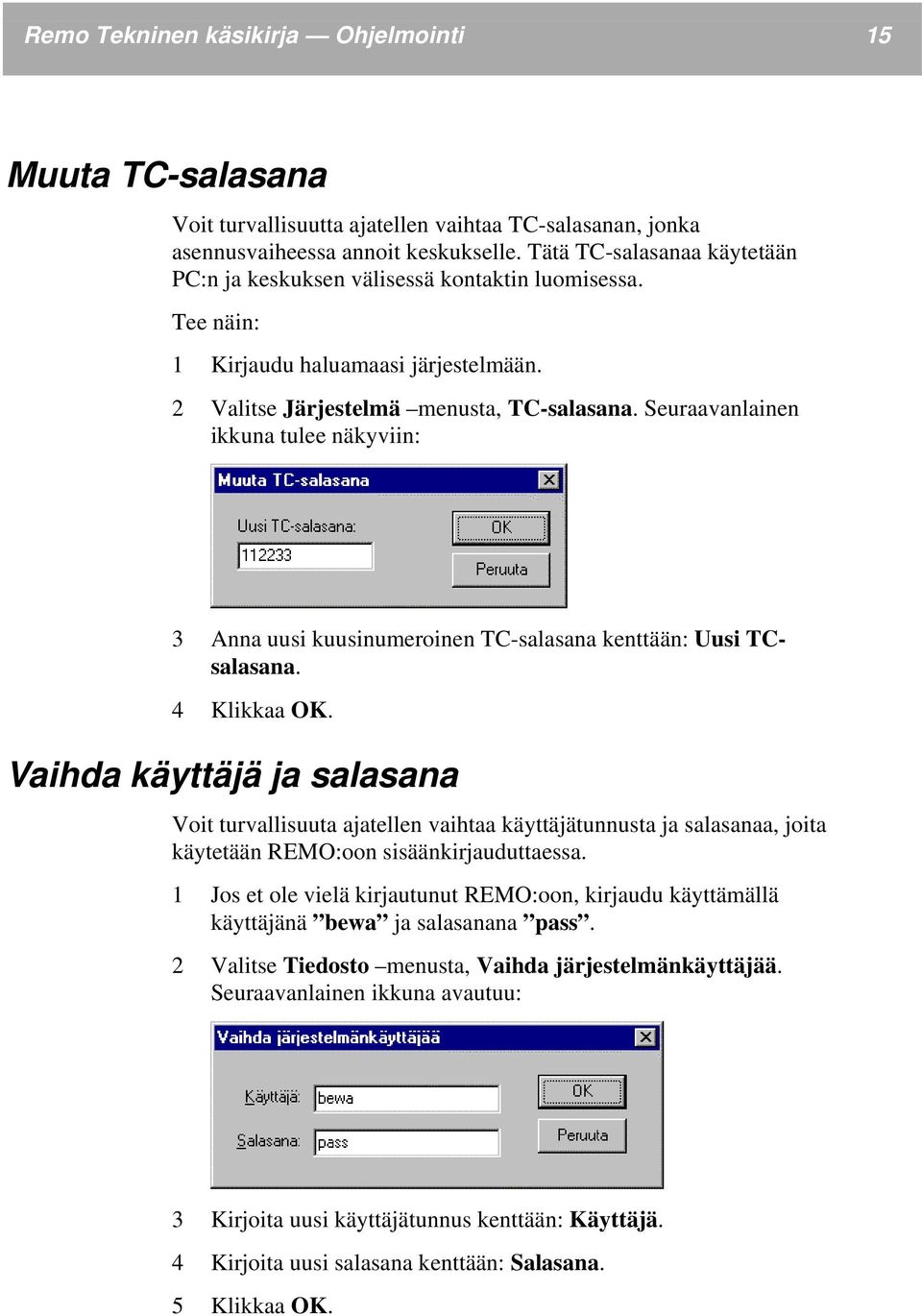

15 Remo Tekninen käsikirja Ohjelmointi 15 Muuta TC-salasana Voit turvallisuutta ajatellen vaihtaa TC-salasanan, jonka asennusvaiheessa annoit keskukselle. Tätä TC-salasanaa käytetään PC:n ja keskuksen välisessä kontaktin luomisessa. Tee näin: 1 Kirjaudu haluamaasi järjestelmään. 2 Valitse Järjestelmä menusta, TC-salasana. Seuraavanlainen ikkuna tulee näkyviin: 3 Anna uusi kuusinumeroinen TC-salasana kenttään: Uusi TCsalasana. 4 Klikkaa OK. Vaihda käyttäjä ja salasana Voit turvallisuuta ajatellen vaihtaa käyttäjätunnusta ja salasanaa, joita käytetään REMO:oon sisäänkirjauduttaessa. 1 Jos et ole vielä kirjautunut REMO:oon, kirjaudu käyttämällä käyttäjänä bewa ja salasanana pass. 2 Valitse Tiedosto menusta, Vaihda järjestelmänkäyttäjää. Seuraavanlainen ikkuna avautuu: 3 Kirjoita uusi käyttäjätunnus kenttään: Käyttäjä. 4 Kirjoita uusi salasana kenttään: Salasana. 5 Klikkaa OK.

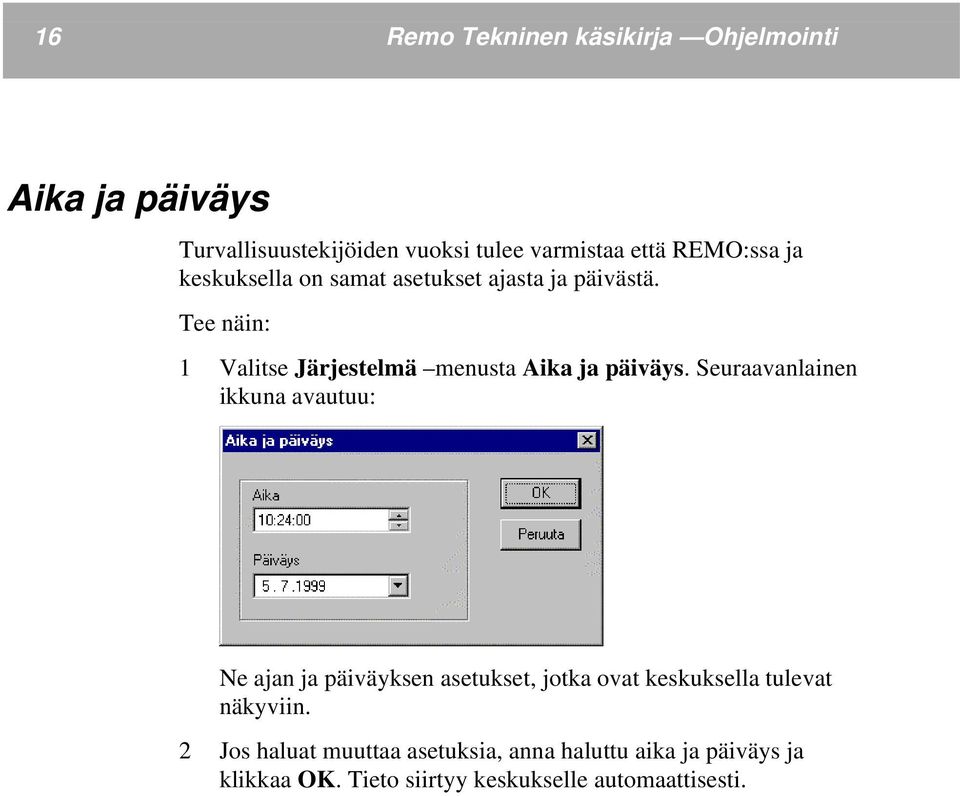

16 16 Remo Tekninen käsikirja Ohjelmointi Aika ja päiväys Turvallisuustekijöiden vuoksi tulee varmistaa että REMO:ssa ja keskuksella on samat asetukset ajasta ja päivästä. Tee näin: 1 Valitse Järjestelmä menusta Aika ja päiväys. Seuraavanlainen ikkuna avautuu: Ne ajan ja päiväyksen asetukset, jotka ovat keskuksella tulevat näkyviin. 2 Jos haluat muuttaa asetuksia, anna haluttu aika ja päiväys ja klikkaa OK. Tieto siirtyy keskukselle automaattisesti.

17 Remo Tekninen käsikirja Ohjelmointi 17 Aikavyöhykkeiden ohjelmointi Tässä käsikirjassa kuvataan kuinka aikavyöhykkeitä etäohjelmoidaan REMO:ssa. Jos haluat tietää enemmän aikavyöhykkeistä ja niiden käytöstä, lisätietoa voit lukea TC 5000 tai KC 5000 käsikirjasta. Näin ohjelmoit aikavyöhykkeet: 1 Klikkaa välilehteä Aikavyöhykkeet. Avautuva välilehti näyttää seuraavalta: Tässä kentässä näkyy mitä REMO parhaillaan tekee. Esim. Hakee aikavyöhykkeitä Jos keskukselle on ohjelmoitu aikavyöhykkeitä ne tulevat näkyviin tähän ikkunaan. Tiedot haetaan keskukselta. Jos haluat poistaa aikavyöhykkeen valitse se ja klikkaa Poista. Jos haluat muuttaa aikavyöhykkeen tietoja valitse ko. aikavyöhyke ja klikkaa Muokkaa. Jos haluat luoda uuden aikavyöhykkeen, klikkaa Uusi. Kaksi jälkimmäistä avaavat seuraavanlaisen ikkunan:

18 18 Remo Tekninen käsikirja Ohjelmointi 2 Anna haluttu aikajakso kenttään tekstin Aika alle. 3 Valitse haluamasi päivät aikavyöhykkeelle klikkaamalla ruutua päivän edessä. 4 Klikkaa OK. Ovien ohjelmointi Näin ohjelmoit tiedot ovista: 1 Klikkaa välilehteä Ovet. Avautuva ikkuna näyttää seuraavalta: Jos keskukselle on ohjelmoitu ovia ne tulevat näkyviin tähän ikkunaan. Tiedot haetaan keskukselta. 2 Valitse ylin rivi (tarkoittaa ovea 1). 3 Klikkaa Muokkaa. Avautuva ikkuna näyttää seuraavalta:

19 Remo Tekninen käsikirja Ohjelmointi 19 4 Nimeä ovi kenttään: Nimi. Huomioi, että nimi ei tallennu keskukselle ja ei siten ole käytettävissä jos järjestelmää käytetään toisella PC:llä. 5 Muuta tarvittaessa muita oven tietoja: Aukiohjausaika (0-99 sekuntia). Aika jonka oven lukko on auki oikean salasanan antamisen tai puhelimelta tehdyn oven avaamisen jälkeen. Aikavyöhyke auki. Tähän voit määritellä aikavälin jolloin ovi on auki. Avauspainike. Tässä voit valita aikavyöhykkeen jolloin avauspainike toimii. Rekisteröinti. Tässä voi valita aikavyöhykkeen jolloin tapahtumat rekisteröityvät. Lyhytvalintanro. Tässä voit valita aikavyöhykkeen jolloin Lyhytvalintanumerot toimivat. Ei käytössä KC 5000:ssa. Puhelinnro. Tässä voit valita aikavyöhykkeen jolloin puhelinnumero on käytössä. Ei käytössä KC 5000:ssa. 6 Klikkaa OK. Avautuva ikkuna näyttää seuraavalta:

20 20 Remo Tekninen käsikirja Ohjelmointi 7 Valitse seuraava ovi ja anna sille nimi ja muut tiedot samalla tavalla kuin edellisen oven kohdalla. Koodien ohjelmointi Näin ohjelmoit koodeja: 1 Valitse välilehti Koodit. Avautuva ikkuna näyttää seuraavalta: Jos koodeja on ohjelmoitu keskuksen kautta niin ne näkyvät nyt tässä ikkunassa. Tiedot haetaan keskukselta.

21 Remo Tekninen käsikirja Ohjelmointi 21 Jos haluat poistaa koodin valitse rivi ja klikkaa Poista. Jos haluat muuttaa koodia tai antaa koodin käyttäjälle nimen, valitse rivi ja klikkaa Muuta. Jos haluat rekisteröidä uuden koodin, klikkaa Uusi. Kaksi jälkimmäistä avaavat seuraavanlaisen ikkunan: 2 Anna nelinumeroinen koodi kenttään: Koodi. 3 Kirjoita henkilön tai ryhmän (esim. Vieraat) nimi, joka käyttää koodia. Huomioi, että nimi ei tallennu keskukselle ja ei siten ole käytettävissä jos järjestelmää käytetään toisella PC:llä. 4 Valitse ne aikavyöhykkeet (max 3) jotka ovat voimassa ko. koodille. 5 Merkitse ne ovet joita ko. koodilla halutaan ohjata. 6 Klikkaa OK. Välilehti Koodit näkyy jälleen. 7 Jos halua rekisteröidä lisää koodeja menettele niiden kanssa samalla tavalla kuin ensimmäisen koodin kanssa.

22 22 Remo Tekninen käsikirja Ohjelmointi Puhelin- ja lyhytvalintanumeroiden ohjelmointi Nämä ohjeet koskevat ainoastaan Telecode 5000 ohjelmointia. Näin ohjelmoit puhelin- ja lyhytvalintanumeroita: 1 Klikkaa välilehteä Puhelinnumero. Avautuva ikkuna näyttää seuraavalta: Jos puhelin- ja lyhytvalintanumeroita on ohjelmoitu keskukselle niin ne näkyvät tässä. Tiedot haetaan keskukselta. Jos haluat poistaa numeron valitse se ja klikkaa Poista. Jos haluat muuttaa numeron tietoja valitse ko. numero ja klikkaa Muokkaa. Jos haluat luoda uuden numeron, klikkaa Uusi. Kaksi jälkimmäistä avaavat seuraavanlaisen ikkunan:

23 Remo Tekninen käsikirja Ohjelmointi 23 Tapahtumat Jos olet valinnut Muuta näkyy sen hetkinen lyhytvalintanumero, mutta voit ainoastaan muuttaa nimeä, puhelinnumeroa ja mitä ovia halutaan ohjata. Jos olet valinnut Uusi ilmestyy uusi lyhytvalintanumero automaattisesti. 2 Anna todellinen puh.numero, joka vastaa lyhytvalintanumeroa, kenttään: Puhelinnumero (Huom! Tarvitaanko suuntanumero!!). 3 Kenttään Nimi tulee sen henkilön nimi joka vastaa lyhytvalintanumeroa. Huomioi, että nimi ei tallennu keskukselle ja ei siten ole käytettävissä jos järjestelmää käytetään toisella PC:llä. 4 Valitse ne ovet joilta lyhytvalintanumeroa halutaan käyttää. 5 Klikkaa OK. Välilehti Puhelinnumero tulee jälleen näkyviin. 6 Jos haluat rekisteröidä tai muuttaa uutta lyhytvalinta- tai puhelinnumeroa, käy läpi samat toimenpiteet kuin äskenkin. 400 viimeistä tapahtumaa ovat talletettuina keskuksella. Voit itse valita ne tapahtumat joiden haluat rekisteröityvän Tee näin: 1 Valitse Muuta suodatin, Tapahtumat- valikosta. Seuraavanlainen ikkuna avautuu: Vakioasetuksena on, että kaikki tapahtumat rekisteröityvät. 2 Poista valinnat niistä kohdista joiden et halua rekisteröityvän. Jos poistat valinnan kohdasta Rekisteröi tapahtumat, mitään tapahtumia ei rekisteröidy. 3 Klikkaa OK.

24 24 Remo Tekninen käsikirja Ohjelmointi Tapahtumien tallentaminen tiedostoon Voit myös tallentaa tapahtumat tiedostoon ja tulostaa ne. Kun avaat tiedoston saat näkyville tapahtumat otsikoiden Päiväys, Aika ja Tyyppi alle. Tee näin: 1 Valitse Tulosta tiedostoon valikosta Tapahtumat. Avautuva ikkuna näyttää seuraavalta: 2 Etsi kansio jonne haluat tiedoston tallentaa. 3 Anna tiedostolle nimi kenttään Tiedostonimi.. 4 Klikkaa Tallenna. Ne tapahtumat, jotka tallensit, on nyt poistettu keskuksen muistista.

25 Remo Tekninen käsikirja Tekniset tiedot 25 Tekniset tiedot Tietokoneen tulee täyttää seuraavat laitevaatimukset, jotta REMO toimisi: 486 prosessori, 66 MHz. Pentium suositeltava. 8 Mb RAM. 16 Mb suositeltava. Vähintään 10 Mb vapaata tilaa kiintolevyllä. 3,5-tuuman diskettiasema VGA värinäyttö Sarjaportti jossa UART-piiri 16C550 keskuksen/modeemin kytkemiseen (esim. COM-portti) Rinnakkaisportti kirjoittimen kytkemistä varten. Windows 95 (OSR2), 98, 2000 & XP

26 26 Remo Tekninen käsikirja Muistiinpanoja Muistiinpanoja
