1 Voit lukea suosituksia käyttäjän oppaista, teknisistä ohjeista tai asennusohjeista tuotteelle. Löydät kysymyksiisi vastaukset käyttöoppaasta ( tiedot, ohjearvot, turvallisuusohjeet, koko, lisävarusteet jne.). Yksityiskohtaiset käyttöohjeet ovat käyttäjänoppaassa Käyttöohje Käyttöohjeet Käyttäjän opas Omistajan käsikirja Käyttöopas

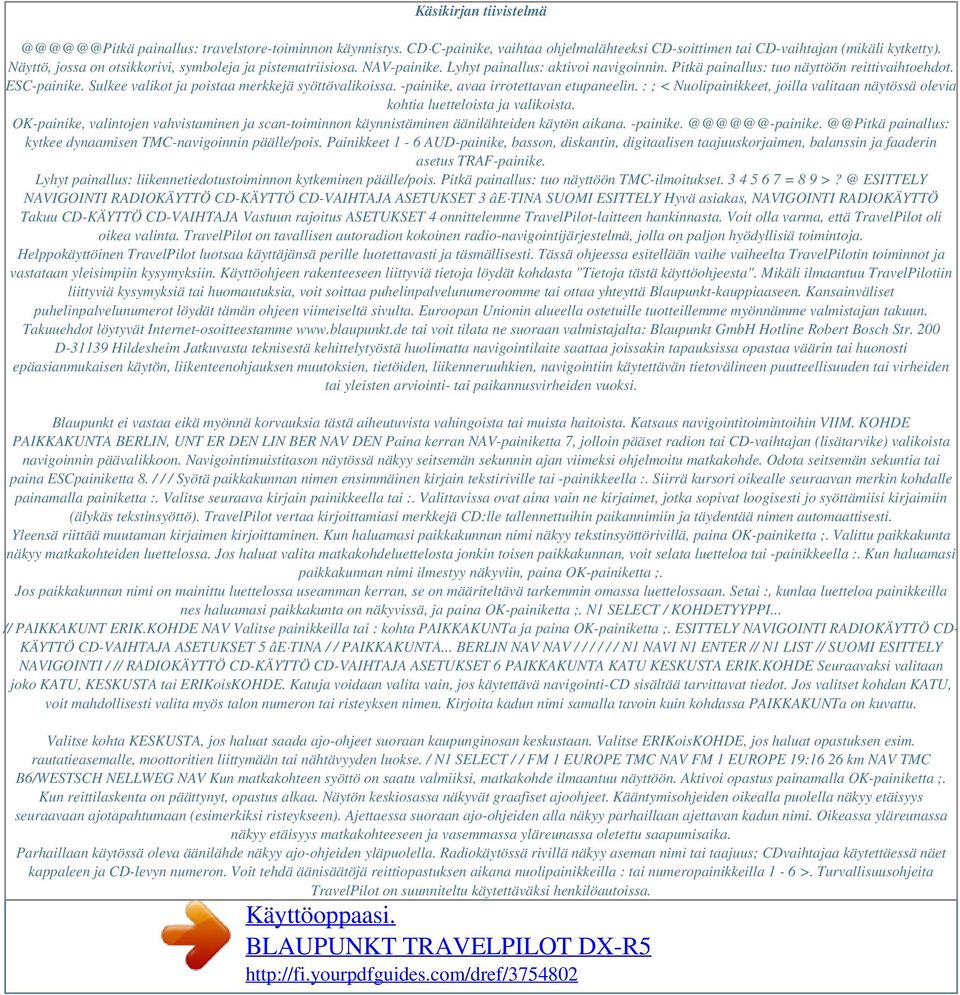

2 Käsikirjan tiivistelmä painallus: travelstore-toiminnon käynnistys. CD C-painike, vaihtaa ohjelmalähteeksi CD-soittimen tai CD-vaihtajan (mikäli kytketty). Näyttö, jossa on otsikkorivi, symboleja ja pistematriisiosa. NAV-painike. Lyhyt painallus: aktivoi navigoinnin. Pitkä painallus: tuo näyttöön reittivaihtoehdot. ESC-painike. Sulkee valikot ja poistaa merkkejä syöttövalikoissa. -painike, avaa irrotettavan etupaneelin. : ; < Nuolipainikkeet, joilla valitaan näytössä olevia kohtia luetteloista ja valikoista. OK-painike, valintojen vahvistaminen ja scan-toiminnon käynnistäminen äänilähteiden käytön painallus: kytkee dynaamisen TMC-navigoinnin päälle/pois. Painikkeet 1-6 AUD-painike, basson, diskantin, digitaalisen taajuuskorjaimen, balanssin ja faaderin asetus TRAF-painike. Lyhyt painallus: liikennetiedotustoiminnon kytkeminen päälle/pois. Pitkä painallus: tuo näyttöön TMC-ilmoitukset = 8 9 ESITTELY NAVIGOINTI RADIOKÄYTTÖ CD-KÄYTTÖ CD-VAIHTAJA ASETUKSET 3 âe TINA SUOMI ESITTELY Hyvä asiakas, NAVIGOINTI RADIOKÄYTTÖ Takuu CD-KÄYTTÖ CD-VAIHTAJA Vastuun rajoitus ASETUKSET 4 onnittelemme TravelPilot-laitteen hankinnasta. Voit olla varma, että TravelPilot oli oikea valinta. TravelPilot on tavallisen autoradion kokoinen radio-navigointijärjestelmä, jolla on paljon hyödyllisiä toimintoja. Helppokäyttöinen TravelPilot luotsaa käyttäjänsä perille luotettavasti ja täsmällisesti. Tässä ohjeessa esitellään vaihe vaiheelta TravelPilotin toiminnot ja vastataan yleisimpiin kysymyksiin. Käyttöohjeen rakenteeseen liittyviä tietoja löydät kohdasta "Tietoja tästä käyttöohjeesta". Mikäli ilmaantuu TravelPilotiin liittyviä kysymyksiä tai huomautuksia, voit soittaa puhelinpalvelunumeroomme tai ottaa yhteyttä Blaupunkt-kauppiaaseen. Kansainväliset puhelinpalvelunumerot löydät tämän ohjeen viimeiseltä sivulta. Euroopan Unionin alueella ostetuille tuotteillemme myönnämme valmistajan takuun. Takuuehdot löytyvät Internet-osoitteestamme tai voit tilata ne suoraan valmistajalta: Blaupunkt GmbH Hotline Robert Bosch Str. 200 D Hildesheim Jatkuvasta teknisestä kehittelytyöstä huolimatta navigointilaite saattaa joissakin tapauksissa opastaa väärin tai huonosti epäasianmukaisen käytön, liikenteenohjauksen muutoksien, tietöiden, liikenneruuhkien, navigointiin käytettävän tietovälineen puutteellisuuden tai virheiden tai yleisten arviointi- tai paikannusvirheiden vuoksi. Blaupunkt ei vastaa eikä myönnä korvauksia tästä aiheutuvista vahingoista tai muista haitoista. Katsaus navigointitoimintoihin VIIM. KOHDE PAIKKAKUNTA BERLIN, UNT ER DEN LIN BER NAV DEN Paina kerran NAV-painiketta 7, jolloin pääset radion tai CD-vaihtajan (lisätarvike) valikoista navigoinnin päävalikkoon. Navigointimuistitason näytössä näkyy seitsemän sekunnin ajan viimeksi ohjelmoitu matkakohde. Odota seitsemän sekuntia tai paina ESCpainiketta 8. / / / Syötä paikkakunnan nimen ensimmäinen kirjain tekstiriville tai -painikkeella :. Siirrä kursori oikealle seuraavan merkin kohdalle painamalla painiketta :. Valitse seuraava kirjain painikkeella tai :. Valittavissa ovat aina vain ne kirjaimet, jotka sopivat loogisesti jo syöttämiisi kirjaimiin (älykäs tekstinsyöttö). TravelPilot vertaa kirjoittamiasi merkkejä CD:lle tallennettuihin paikannimiin ja täydentää nimen automaattisesti. Yleensä riittää muutaman kirjaimen kirjoittaminen. Kun haluamasi paikkakunnan nimi näkyy tekstinsyöttörivillä, paina OK-painiketta ;. Valittu paikkakunta näkyy matkakohteiden luettelossa. Jos haluat valita matkakohdeluettelosta jonkin toisen paikkakunnan, voit selata luetteloa tai -painikkeella :. Kun haluamasi paikkakunnan nimi ilmestyy näkyviin, paina OK-painiketta ;. Jos paikkakunnan nimi on mainittu luettelossa useamman kerran, se on määriteltävä tarkemmin omassa luettelossaan. Setai :, kunlaa luetteloa painikkeilla nes haluamasi paikkakunta on näkyvissä, ja paina OK-painiketta ;. N1 SELECT / KOHDETYYPPI... // PAIKKAKUNT ERIK.KOHDE NAV Valitse painikkeilla tai : kohta PAIKKAKUNTa ja paina OK-painiketta ;. ESITTELY NAVIGOINTI RADIOKÄYTTÖ CD- KÄYTTÖ CD-VAIHTAJA ASETUKSET 5 âe TINA / / PAIKKAKUNTA... BERLIN NAV NAV / / / / / / N1 NAVI N1 ENTER // N1 LIST // SUOMI ESITTELY NAVIGOINTI / // RADIOKÄYTTÖ CD-KÄYTTÖ CD-VAIHTAJA ASETUKSET 6 PAIKKAKUNTA KATU KESKUSTA ERIK.KOHDE Seuraavaksi valitaan joko KATU, KESKUSTA tai ERIKoisKOHDE. Katuja voidaan valita vain, jos käytettävä navigointi-cd sisältää tarvittavat tiedot. Jos valitset kohdan KATU, voit mahdollisesti valita myös talon numeron tai risteyksen nimen. Kirjoita kadun nimi samalla tavoin kuin kohdassa PAIKKAKUNTa on kuvattu. Valitse kohta KESKUSTA, jos haluat saada ajo-ohjeet suoraan kaupunginosan keskustaan. Valitse ERIKoisKOHDE, jos haluat opastuksen esim. rautatieasemalle, moottoritien liittymään tai nähtävyyden luokse. / N1 SELECT / / FM 1 EUROPE TMC NAV FM 1 EUROPE 19:16 26 km NAV TMC B6/WESTSCH NELLWEG NAV Kun matkakohteen syöttö on saatu valmiiksi, matkakohde ilmaantuu näyttöön. Aktivoi opastus painamalla OK-painiketta ;. Kun reittilaskenta on päättynyt, opastus alkaa. Näytön keskiosassa näkyvät graafiset ajoohjeet. Kääntymisohjeiden oikealla puolella näkyy etäisyys seuraavaan ajotapahtumaan (esimerkiksi risteykseen). Ajettaessa suoraan ajo-ohjeiden alla näkyy parhaillaan ajettavan kadun nimi. Oikeassa yläreunassa näkyy etäisyys matkakohteeseen ja vasemmassa yläreunassa oletettu saapumisaika. Parhaillaan käytössä oleva äänilähde näkyy ajo-ohjeiden yläpuolella. Radiokäytössä rivillä näkyy aseman nimi tai taajuus; CDvaihtajaa käytettäessä näet kappaleen ja CD-levyn numeron. Voit tehdä äänisäätöjä reittiopastuksen aikana nuolipainikkeilla : tai numeropainikkeilla 1-6 >. Turvallisuusohjeita TravelPilot on suunniteltu käytettäväksi henkilöautoissa.

3 Navigointi-CD:lle ei ole tallennettu kuorma- tai linja-autojen tarvitsemia erikoistietoja esim. korkeusrajoituksista tai suurimmista sallituista kuormista. CD-levyn asettaminen laitteeseen / poistaminen Turvallisuussyistä CD-levy tulisi asettaa laitteeseen ainoastaan ajoneuvon ollessa pysähdyksissä. Avaa etupaneeli vain CD-levyn asettamista ja poistamista varten. Sulje etupaneeli välittömästi CDlevyn asettamisen tai poiston jälkeen, jotta laite on käyttövalmis ennen ajoon lähtöä. Käyttö ajon aikana Jos kuljettaja ei tarkkaile muuta liikennettä jatkuvasti, voi syntyä vakavia onnettomuuksia. Jotta TravelPilot ei kiinnitä kuljettajan huomiota liikaa, huomioi seuraavat ohjeet: Tutustu TravelPilot-laitteeseen ja sen käyttöön ennen kuin aloitat ajon. Jos haluat ohjelmoida TravelPilotin uudelleen, pysäytä auto sopivaan paikkaan. Käytä TravelPilotia ajon aikana vain, jos liikennetilanne sen sallii. Ohjelmoi kohde aina ajoneuvon seisoessa. ESITTELY NAVIGOINTI RADIOKÄYTTÖ CD-KÄYTTÖ CD-VAIHTAJA ASETUKSET 7 âe TINA SUOMI ESITTELY NAVIGOINTI RADIOKÄYTTÖ CD-KÄYTTÖ CD-VAIHTAJA ASETUKSET 8 Laitteen esittely Katsaus navigointitoimintoihin Turvallisuusohjeita Käytettävät navigointi-cd-romit CD-ROM-levyjen hoito-ohjeita Navigointi Navigoinnin toimintaperiaate Navigointi-CD:n asettaminen laitteeseen.. 20 Navigoinnin aloittaminen Matkakohteen ohjelmointi.. 22 Matkakohteen nimen kirjoittaminen Matkakohteen ohjelmointi - paikkakunta Matkakohteen ohjelmointi - katu, risteys ja talon numero Matkakohteen ohjelmointi - keskus.. 28 Erikoiskohteet Matkakohteen ohjelmointi kohdemuistista...

4 .. 32 Matkakohteen ohjelmointi itse tallentamasi sijaintimerkit Reittiopastus Dynaaminen reittiopastus.. 36 NO MAP -reittiopastus Liikenneruuhkien kierto reittiopastuksen aikana 38 Reittivaihtoehtojen määritys Reittiluettelon näyttö Liikennetiedotus opastuksen aikana Kohdemuisti Radiokäyttö RDS-toiminto (AF, REG) Radiokäytön käynnistäminen Aaltoalueen/muistitason valinta..

5 44 Asemien viritys Asemien tallennus Muistiin tallennettujen asemien valinta Vastaanottokelpoisten asemien selailuhaku (SCAN) Liikennetiedotukset Tietoja tästä käyttöohjeesta Irrotettava etupaneeli Varkaudenesto 12 Etupaneelin irrottaminen Etupaneelin kiinnitys CD-käyttö CD-toiston käynnistäminen Liikennetiedotukset CD-käytön aikana. 50 Kappaleen valinta...

6 Pikahaku Satunnaissoitto (MIX) CD-levyn kaikkien kappaleiden selaus (SCAN) Kappaleen jatkuva soitto (REPEAT). 52 Laitteen kytkeminen päälle/pois Käyttötavan valinta.. 15 Äänenvoimakkuuden säätö Näyttö Koodatun lai CD-VAIHTAJA ASETUKSET 10 Käytettävät navigointi-cd-romit TravelPilotissa voidaan käyttää ainoastaan tunnuksella "DX" merkittyjä navigointi-cd-romeja. Jos laitteen sisällä ei ole CD-ROM-levyä, näyttöön tulee ilmoitus. Ohje: TravelPilot ei sovellu itse poltettujen CD-ROMien käyttöön. Valmistaja ei vastaa niiden aiheuttamista vioista tai navigoinnin toimintarajoituksista. CD- ROM-levyjen hoito-ohjeita Jos CD-ROM likaantuu, puhdista se nukkaamattomalla liinalla aina levyn säteen suuntaisesti sisältä ulospäin, ei pyörivin liikkein. Jos CD-levy on erittäin likainen, suosittelemme sen puhdistamisl;ältä. Voit rajoittaa käynnistyksen äänenvoimakkuutta asettamalla maksimiarvon. Ohje: Päällekytkettäessä voimassa olevan äänenvoimakkuuden rajoittamisesta löydät tarkempia tietoja kohdasta "Käynnistysäänenvoimakkuuden säätö (ON VOLUME)" luvussa "Asetukset - Perusasetukset". 1 Kytke laite pois päältä painamalla painiketta 3 yli kahden sekunnin ajan. Päälle/poiskytkeminen ajoneuvon sytytysvirran avulla Jos TravelPilot on liitetty oikein ajoneuvon sytytysvirtaan eikä sitä ole kytketty pois päältä painikkeella 3, se kytkeytyy päälle/pois, kun ajoneuvo käynnistetään/sammutetaan. Voit käyttää TravelPilotia myös silloin, kun ajoneuvon virta on poiskytkettynä. 1 Paina painiketta 3. Tunnin kuluttua laite kytkeytyy automaattisesti pois päältä, jotta ajoneuvon akku säästyy. Halutessasi voit kytkeä virran uudelleen päälle. Aikaraja ei enää ole voimassa, kun auton virta on kytketty päälle. Ohje: Jotta TravelPilot toimii moitteettomasti eikä virrankulutus ole liian suuri, se on kytkettävä asennusohjeiden mukaisesti sekä suoraan akkuun että virtalukon kautta. Käyttötavan valinta Voit valita käyttötavaksi navigoinnin 1 painamalla NAVpainiketta 7. Näyttöön tulevat viimeksi käyttämäsi navigointimuistitaso ja viimeksi valittu matkakohde. painamalla FM AM-painiketta 4. Näytön ylärivillä näkyy kuunneltavan aseman nimi tai taajuus. Sen alapuolella näkyy kellonaika sekä käytössä olevat toiminnot, esim. RDS ja loudness. paina painiketta CD C 5. Näytön ylärivillä näkyy kuunneltavan kappaleen numero, levyllä olevien kappaleiden määrä sekä levyn numero CD-vaihtajassa. Tämän alla näkyy kuunneltavan kappaleen alusta kulunut aika. VIIM. KOHDE BERLIN, UNT ER DEN LIN NAV Voit valita radiokäytön 1 DEN Jos haluat valita CD-soittimen tai CD-vaihtajan, 1 FM 1 EUROPE RDS LD NAV 15:45 TO1/ 12 D1O LD O5:22 ESITTELY NAVIGOINTI RADIOKÄYTTÖ CD- KÄYTTÖ CD-VAIHTAJA NAV ASETUKSET 15 âe TINA SUOMI N1 NAVI ESITTELY NAVIGOINTI RADIOKÄYTTÖ CD-KÄYTTÖ CD-VAIHTAJA ASETUKSET 16 Äänenvoimakkuuden säätö Jos haluat korottaa järjestelmän äänenvoimakkuutta, 1 1 kierrä äänenvoimakkuuden säädintä 2 myötäpäivään. kierrä äänenvoimakkuuden säädintä 2 vastapäivään. Säädön aikana äänenvoimakkuus näkyy näytön ylärivillä. Vihje: Voit säätää navigoinnin puheopastuksen äänenvoimakkuutta ohjeen kuuluessa säätimellä 2.

7

8 Säätö ei vaikuta äänilähteiden äänenvoimakkuuteen. Asetus tallentuu automaattisesti. Mykistys (mute) Voit mykistää laitteen hetkessä. 1 Paina lyhyesti painiketta 3. Näytön yläriville ilmestyy MUTE. Vihje: Mykistys ei vaikuta navigoinnin puheohjeisiin. Kun haluat poistaa mykistyksen, 1 paina uudelleen painiketta 3. Jos haluat alentaa järjestelmän äänenvoimakkuutta, Puheluiden automaattinen kytkentä Jos laite on kytketty matkapuhelimeen, puhelu kuuluu TravelPilotin kaiuttimien kautta. Näytön yläriville ilmestyy PUHELIN. Puhelujen äänenvoimakkuutta voidaan säätää. Lue kohta "Puhelimen äänenvoimakkuuden säätö (TEL VOLUME)" luvusta "Asetukset - perusasetukset". Jos puhelinta käytetään aktiivisen reittiopastuksen aikana, ajo-ohjeiden symbolit näkyvät näytössä normaalisti eikä puheopastusta mykistetä. Näyttö TravelPilotin näytössä esitetään kaikki navigointitiedot, esim. ajo-ohjeet, valikot ja luettelot, äänilähteiden (radio, CD-soitin, CD-vaihtaja (lisävaruste)) valikot. Näytön kirkkautta ja luettavuutta voidaan säätää laitteen asennuspaikan mukaan. Lue kohdat "Näytön yö/päiväkirkkauden säätö" ja "Näytön kontrasti" luvusta "Asetukset - perusasetukset". Ohje: Käsittele laitteen näyttöä varoen. Älä koske siihen terävillä esineillä, sillä ne aiheuttavat naarmuja ja vahingoittavat näyttöä. Puhdista näyttö nukkaamattomalla kankaalla ja käytä tarvittaessa puhdistukseen tarkoitettua alkoholia. Älä käytä puhdistukseen liuottimia kuten tärpättiä tai bensiiniä, sillä ne vaurioittavat näytön pintaa. ESITTELY NAVIGOINTI RADIOKÄYTTÖ CD-KÄYTTÖ CD-VAIHTAJA ASETUKSET 17 âe TINA SUOMI ESITTELY NAVIGOINTI RADIOKÄYTTÖ CD-KÄYTTÖ CD- VAIHTAJA ASETUKSET 18 Koodatun laitteen päällekytkentä akkukytkennän irrotuksen jälkeen Kun koodatun laitteen akkukytkentä irrotetaan (esim. auton korjauksen yhteydessä), näytössä pyydetään syöttämään laitekohtainen turvakoodi. Koodinumero löytyy laitteen mukana toimitetusta koodipassista. Älä missään tapauksessa säilytä koodipassia autossa! Syötä koodinumero seuraavalla tavalla: Syötä koodin ensimmäinen numero painelemalla painiketta 1 >, kunnes näytössä näkyy oikea numero. Syötä koodin toinen numero painelemalla painiketta 2 >, kunnes näytössä näkyy toinen numero. Syötä koodin kolmas numero painelemalla painiketta 3 >, kunnes näytössä näkyy kolmas numero. Syötä koodin neljäs numero painelemalla painiketta 4 >, kunnes näytössä näkyy neljäs numero. pidä painiketta OK ; painettuna yli kahden sekunnin ajan. Laite kytkeytyy päälle. Säädä tunnit painikkeilla Paina painiketta :. tai :. Minuuttilukema vilkkuu. Säädä minuutit painikkeilla Paina painiketta OK ;. tai :. 1OOO NAV Kun koko koodi on näkyvissä, Virtakatkon jälkeen kellonaika on säädettävä käsin. AIKA RDS LD NAV Väärä koodinumero Tällöin laitteen virran on oltava päällä tunnin ajan, ennen kuin koodin syöttämistä voidaan yrittää uudelleen. Jos laitteen virta katkaistaan odotusajan kuluessa, aika alkaa uudelleen alusta virran kytkennän jälkeen. Voit kytkeä koodauksen myös pois päältä. Lue kohta "Turvakoodin kytkeminen päälle/pois" luvusta "Asetukset - perusasetukset". ESITTELY NAVIGOINTI RADIOKÄYTTÖ CD-KÄYTTÖ CD- VAIHTAJA ASETUKSET 19 âe TINA SUOMI Jos olet vahingossa syöttänyt ja vahvistanut väärän koodin, voit syöttää koodin uudelleen. Jotta varkaat eivät pysty löytämään oikeaa koodia kokeilemalla, laite lukkiutuu tunniksi kolmannen yrityksen jälkeen. ESITTELY NAVIGOINTI RADIOKÄYTTÖ CD-KÄYTTÖ CD-VAIHTAJA ASETUKSET 20 Navigointi TravelPilotin navigointijärjestelmä opastaa sinut perille nopeasti ja varmasti ilman tiekartan tutkimista. Kun navigointi on päällä, saat ajo-ohjeet puheena. Kohdat, joissa on esim. käännyttävä, ilmoitetaan hyvissä ajoin. Lisäksi voit katsoa näytöltä graafisia ohjesymboleita ja lukea etäisyyden matkakohteeseen sekä arvioidun saapumisajan. Liikenneturvallisuuden on ehdottomasti oltava etusijalla. Muista aina ensisijaisesti noudattaa liikennesääntöjä ja -merkkejä navigointijärjestelmän ajo-ohjeista huolimatta. Navigoinnin toimintaperiaate Ajoneuvon sijainti määritetään elektronisen nopeusmittarisignaalin, gyrokompassin ja GPS-satelliittipaikannusjärjestelmän (Global Positioning System) signaalin avulla. Navigointijärjestelmä vertaa tietoja navigointi-cd:lle tallennettuun karttamateriaaliin sekä laskee auton sijainnin ja sopivimman matkareitin. Navigointi-CD:n asettaminen laitteeseen 1 2 Avaa etupaneeli painamalla -painiketta 9. Etupaneeli aukeaa ja laitteessa mahdollisesti oleva CD-levy työntyy ulos. Poista laitteessa mahdollisesti ollut CD-levy. Työnnä navigointi-cd varovasti laitteen CD-asemaan etikettipuoli ylöspäin. Paina CD-levyä, kunnes tunnet vastusta. Tällöin laite vetää CD-levyn automaattisesti sisään. CD-levyn ohjelmisto ladataan. Luennan edistyminen ilmoitetaan näytöllä. Ohje: Ohjelmiston latausta navigointi-cd:ltä ei saa keskeyttää. Navigoinnin aloittaminen 1 Kun laite on kytketty päälle, paina NAV-painiketta 7. Navigointimuistitason näytössä näkyy seitsemän sekunnin ajan viimeksi ohjelmoitu matkakohde. VIIM. KOHDE NAV // / KOHDETYYPPI... Navigoinnin muistitasojen N1...N4 vaihto: 1 Paina NAV-painiketta 7 niin monta kertaa, että näytön yläriville tulee haluamasi muistitaso. PAIKKAKUNT ERIK.KOHDE NAV Ennen kuin reittiopastus voi alkaa, laitteessa on oltava TravelPilot DX navigointi-cd ja matkakohde on ohjelmoitava. N4 NAVI EI VIIMEINEN KOHDE NAV ESITTELY NAVIGOINTI RADIOKÄYTTÖ CD-KÄYTTÖ CD-VAIHTAJA ASETUKSET / / Seitsemän sekunnin kuluttua tai kun olet painanut ESC-painiketta 8, näyttöön tulee valikko kohteen tyypin valintaa varten (PAIKKAKUNTa tai ERIKoisKOHDE).

9 N1 SELECT / 21 âe TINA Navigointijärjestelmässä on useampia muistitasoja samaan tapaan kuin radiokäytössä (N1, N2, N3 ja N4). Jokaiselle muistitasolle voidaan tallentaa kuusi matkakohdetta painikkeilla 1-6 >. Kun avaat muistitason, näyttöön tulee kyseiseltä muistitasolta viimeksi valittu matkakohde. Kohdetta ei välttämättä ole tallennettu tälle muistitasolle - se on viimeinen kohde, jonka opastus on käynnistetty tältä muistitasolta. BERLIN, UNT ER DEN LIN DEN SUOMI N1 NAVI ESITTELY NAVIGOINTI RADIOKÄYTTÖ CD-KÄYTTÖ CD-VAIHTAJA ASETUKSET 22 Matkakohteen ohjelmointi Matkakohde voidaan valita kohdemuistista tai se voidaan ohjelmoida syöttämällä paikkakunnan, keskuksen, kadun tai risteyksen nimi tai talon numero. Voit myös valita jonkin erikoiskohteen (esim. moottoritien liitäntä, asema, hotelli, ostoskeskus jne.) Kun käynnistät navigoinnin painamalla NAV-painiketta 7, näyttöön tulee seitsemän sekunnin ajaksi kyseisen muistitason viimeksi valittu matkakohde. Seitsemän sekunnin kuluttua tai kun olet painanut ESC-painiketta 8, näyttöön tulee valikko kohteen tyypin valintaa varten (PAIKKAKUNTa tai ERIKoisKOHDE). Matkakohteet Mahdollisia kohteita ovat: N1 NAVI DEN VIIM. KOHDE NAV BERLIN, UNT ER DEN LIN // / paikkakunnan tai (suurkaupungeissa) kaupunginosan keskusta katu kahden tai useamman tien risteys talon numero tai numeroalue erikoiskohde, esim. asema, lentokenttä, huoltoasema tai julkinen rakennus itse tallentamasi sijaintimerkit. Sijaintimerkkien tallentaminen on järkevää silloin, kun huomaat matkallasi mielenkiintoisen kohteen (esim. liikkeen tai ravintolan), johon haluat palata myöhemmin. kohdemuistin kohteet KOHDETYYPPI... PAIKKAKUNT ERIK.KOHDE NAV / / N1 SELECT / // / / / / / PAIKKAKUNTA Esimerkki: Jos kirjoitat kadun nimeä eikä paikkakunnalla ole A-kirjaimella alkavia kadunnimiä, A-kirjain ei tule näkyviin. Samoin esim. C-kirjainta ei näy, jos olet syöttänyt jo kirjaimen B eikä paikkakunnalla ole BC-alkuisia kadunnimiä. Kun laite löytää kirjoittamiisi kirjaimiin sopivan nimen, se täydennetään automaattisesti. Yleensä paikkakunnan tai nimen löytymiseen riittää muutaman ensimmäisen kirjaimen kirjoittaminen. Esimerkki: Jos Saksassa kirjoitat paikkakunnan nimen kahdeksi ensimmäiseksi kirjaimeksi YO, laite täydentää automaattisesti nimeksi YORCKGEBIET, koska Saksan kartta- CD:n paikkaluettelossa ei ole muita samanalkuisia paikannimiä. Kirjainten valinta Jos haluat kirjoittaa tekstinsyöttöriville nimen, tee näin: Kun tekstinsyöttöikkuna on näytössä, ensimmäinen mahdollinen kirjain tulee näkyviin ja syöttökohta näkyy korostettuna (syöttömerkki). Painele näppäintä mäinen kirjain. tai :, kunnes näyttöön ilmestyy nimen ensim- YO NAV // / / PAIKKAKUNTA YORCKGEBIE T NAV // / / PAIKKAKUNTA Siirrä syöttömerkkiä yhden kohdan verran oikealle painamalla painiketta :. Painele näppäintä kirjain. tai :, kunnes näyttöön ilmestyy nimen seuraava BER NAV Nimi täydentyy automaattisesti, kun olet syöttänyt riittävän monta merkkiä. ESITTELY NAVIGOINTI RADIOKÄYTTÖ CD-KÄYTTÖ CD-VAIHTAJA ASETUKSET 23 / N1 ENTER / N1 ENTER âe TINA SUOMI Voit syöttää esim. kaupungin ja kadun nimen tekstinsyöttöriville. Tekstin älykäs täydennystoiminto tarjoaa käyttöösi vain kulloinkin tekstiyhteyteen loogisesti sopivat kirjaimet. / Matkakohteen nimen kirjoittaminen N1 ENTER ESITTELY 4 5 NAVIGOINTI RADIOKÄYTTÖ CD-KÄYTTÖ CD-VAIHTAJA ASETUKSET 24 / Kirjoittamasi nimi näkyy paikannimiluettelossa tai kadunnimiluettelossa (sen mukaan, kirjoititko paikkakunnan vai kadun nimen). PAIKKAKUNTA BERLIN Kirjainten poisto Jos kirjoitit vahingossa väärän kirjaimen: 1 Paina painiketta :. Syöttömerkki siirtyy yhden kohdan verran vasemmalle. Järjestelmän mahdollisesti tekemä nimiehdotus katoaa näytöstä. // / / / Luetteloiden selaaminen Koska näytössä näkyvä rivimäärä on rajallinen, pitkät luettelot on jaettu useam. Jos malle sivulle. Tällöin näytön oikeassa reunassa on näkyvillä nuolia näkyvissä on vain nuoli, voit selata luetteloa vain alaspäin. Jos näkyvissä on vain nuoli, voit selata luetteloa vain ylöspäin. 1 Voit selata luetteloa painelemalla painikkeita tai :. Näyttöön tulee luettelon seuraava/edellinen kohta. PAIKKAKUNTA... NAV BERLIN / 1 Kun haluat valita luettelossa olevan kohdan (esim. paikkakunnan nimen), paina OK-painiketta ;. PAIKKAKUNTA... NAV BERLIN / Kohdan valitseminen luettelosta // / / N1 LIST / N1 LIST / Hyväksy nimi painamalla OK-painiketta ;. // / NAV / Toista kohtia 1...3, kunnes tekstisyöttörivillä näkyy haluamasi nimi. N1 ENTER // / Valitse navigoinnin valikkokohta PAIKKAKUNTa. Näyttöön tulee tekstinsyöttörivi paikkakunnan nimen syöttöä varten (tarkempia tietoja löydät kohdasta "Matkakohteen nimen kirjoittaminen") Kun haluamasi paikkakunnan nimi ilmestyy näkyviin, paina OK-painiketta ;. Nimi näkyy matkakohteiden luettelossa. Hyväksy paikkakunta matkakohteeksi painamalla OK-painiketta ;. KOHDETYYPPI... PAIKKAKUNT ERIK.KOHDE NAV // / / / Ohje: Jos samannimisiä paikkakuntia on useita, näyttöön tulee alavalikko, josta voit valita haluamasi vaihtoehdon. Kun paikkakunta on valittu, matkakohteen tietoja täydennetään. Voit valita jonkin seuraavista vaihtoehdoista: PAIKKAKUNTA BERLIN NAV / PAIKKAKUNTA... NAV KESKUSTA: Paikkakunnan tai kaupunginosan keskuksen valinta matkakohteeksi. // / / / / BERLIN ERIKoisKOHDE: Voit valita paikkakunnan ympäristöstä erikoiskohteita, esim. moottoritien liittymän, aseman, ostoskeskuksen jne. Lue tätä varten kohta "Erikoiskohteet". Ohje: Tämä edellyttää sitä, että käytettävä navigointi-cd sisältää tarvittavat tiedot. Näytössä näkyvät vain ne ominaisuudet, jotka ovat käytettävissä. N1 LIST BERLIN MONIMERKIT.

10 NAV // / / / PAIKKAKUNTA KATU KESKUSTA ERIK.KOHDE NAV ESITTELY NAVIGOINTI RADIOKÄYTTÖ CD-KÄYTTÖ CD-VAIHTAJA ASETUKSET / N1 SELECT / KATU: Kadun nimen syöttö. Riippuu navigointi-cd:lle tallennetuista tiedoista, voiko katua valita matkakohteeksi. // / / / N1 ENTER N1 LIST 25 âe TINA SUOMI Ennen navigoinnin aloittamista on ohjelmoitava matkakohde. / Matkakohteen ohjelmointi - paikkakunta / N1 SELECT / ESITTELY NAVIGOINTI RADIOKÄYTTÖ CD-KÄYTTÖ CD-VAIHTAJA ASETUKSET 26 // / / / / / Valitse valikkokohta KATU. Syötä kadun nimi tekstinsyöttöriville. Kun haluamasi kadun nimi ilmestyy näkyviin, paina OK-painiketta ;. Kadun nimi näkyy kadunnimiluettelossa. Vihje: Jotta nimien etsiminen on helpompaa, jotkin pitkät nimet voivat olla eri tavoin tallennettuina - esim. RAABE-WEG, WILHELM- ja WILHELM-RAABE-WEG. KATU UNTER DEN LINDEN NAV 4 // / / Ohje: Mikäli kaupungissa on useampi saman niminen katu, näyttöön tulee alavalikko, josta voit valita haluamasi vaihtoehdon esim. kaupunginosan perusteella. Kun katu on valittu, voit valita seuraavista vaihtoehdoista: JATKA: Matkakohde on ohjelmoitu ja reittiopastus voidaan käynnistää. RISTEYS: Voit tarkentaa matkakohdetta valitsemalla jonkin kyseisen kadun risteyksistä. KATU... UNTER DEN LINDEN NAV // / Ohje: Tämä edellyttää sitä, että käytettävä navigointi-cd sisältää tarvittavat tiedot. Näytössä näkyvät vain ne ominaisuudet, jotka ovat käytettävissä. KATU JATKA RISTEYS TALON NRO NAV / TALON NRO: Voit tarkentaa matkakohdetta valitsemalla talon numeron tai numeroalueen. N1 SELECT / / Valitse painikkeilla OK-painiketta ;. tai : luettelosta haluamasi kadun nimi ja paina N1 LIST / Matkakohteen ohjelmointi - katu, risteys ja talon numero N1 ENTER Selaa luetteloa tai nimi tulee näkyviin. -painikkeella :, kunnes haluamasi risteyksen KATU Paina painiketta OK ;. Valitsemasi matkakohde tulee näyttöön. Nyt voit käynnistää reittiopastuksen OK-painikkeella ;. Vihje: Kun matkakohde on syötetty kokonaisuudessaan, mutta reittiopastusta ei vielä ole käynnistetty, voit tallentaa matkakohteen kohdemuistiin. Lue tätä varten kohta "Kohdemuisti". JATKA RISTEYS TALON NRO NAV Voit määritellä haluamiasi reittivaihtoehtoja, esim. moottoriteiden välttäminen. Lue tämän luvun kohta "Reittivaihtoehdot". Matkakohteen ohjelmointi - talon numero Jos olet valinnut valikkokohdan TALON NRO, näyttöön tulee tekstinsyöttörivi, johon voit kirjoittaa talon numeron Syötä talon numero tekstinsyöttöriville. Siirry luetteloon ja valitse siitä numeroalue, johon numero kuuluu. Paina painiketta OK ;. Valitsemasi matkakohde tulee näyttöön. Nyt voit käynnistää reittiopastuksen OK-painikkeella ;. Vihje: Kun matkakohde on syötetty kokonaisuudessaan, mutta reittiopastusta ei vielä ole käynnistetty, voit tallentaa matkakohteen kohdemuistiin. Lue tätä varten kohta "Kohdemuisti". Voit määritellä haluamiasi reittivaihtoehtoja, esim. moottoriteiden välttäminen. Lue tämän luvun kohta "Reittivaihtoehdot". // / KATU JATKA RISTEYS TALON NRO NAV ESITTELY NAVIGOINTI RADIOKÄYTTÖ CD- KÄYTTÖ CD-VAIHTAJA ASETUKSET / / N1 SELECT / 27 âe TINA SUOMI / Jos olet valinnut kohteensyöttövalikosta kohdan RISTEYS, näyttöön tulee luettelo, jossa näkyvät valitsemaltasi kadulta valittavissa olevat risteykset. // / / Matkakohteen ohjelmointi - risteys N1 SELECT / ESITTELY NAVIGOINTI RADIOKÄYTTÖ CD-KÄYTTÖ CD-VAIHTAJA ASETUKSET 28 // / / / Jos olet valinnut kadun nimen jälkeen kohdan KESKUSTA, näyttöön tulee luettelo käytettävissä olevista kaupunginosien keskuksista Selaa luetteloa tai nimi tulee näkyviin. -painikkeella :, kunnes haluamasi keskuksen KESKUSTA Paina painiketta OK ;. Valitsemasi matkakohde tulee näyttöön. Nyt voit käynnistää reittiopastuksen OK-painikkeella ;. Vihje: Kun matkakohde on syötetty kokonaisuudessaan, mutta reittiopastusta ei vielä ole käynnistetty, voit tallentaa matkakohteen kohdemuistiin. Lue tätä varten kohta "Kohdemuisti". CHARLOTTEN BURG NAV Voit määritellä haluamiasi reittivaihtoehtoja, esim. moottoriteiden välttäminen. Lue tämän luvun kohta "Reittivaihtoehdot". / Matkakohteen ohjelmointi - keskus N1 LIST Erikoiskohteet SUOMI // / Matkakohteeksi valittavat erikoiskohteet on jaettu tyyppiryhmiin. Eräät erikoiskohteet (ks. taulukko) ovat valittavissa valtakunnallisesti, toiset ainoastaan matkakohteen tai ajoneuvon sijaintipaikan lähiympäristöstä. Erikoiskohteiden tyyppejä ovat: Näyttely, Moottoritien liittymä, Moottoritien suuri eritasoliittymä, Autovuokraamo, Asema, Ostoskeskus, Laivaterminaali, Lentokenttä, Ravintola, Rajanylityspaikka, Hotelli, Sairaala, Julkinen rakennus, Pysäköintipaikka, Poliisi, Posti, Nähtävyys, Urheilupaikka, Huoltoasema, kohteen / ajoneuvon ympäristössä valtakunnallisesti valtakunnallisesti Moottoritien huoltoasema/ravintola, valtakunnallisesti kohteen / ajoneuvon ympäristössä kohteen / ajoneuvon ympäristössä kohteen / ajoneuvon ympäristössä valtakunnallisesti kohteen / ajoneuvon ympäristössä valtakunnallisesti kohteen / ajoneuvon ympäristössä kohteen / ajoneuvon ympäristössä kohteen / ajoneuvon ympäristössä kohteen / ajoneuvon ympäristössä kohteen / ajoneuvon ympäristössä kohteen / ajoneuvon ympäristössä kohteen / ajoneuvon ympäristössä kohteen / ajoneuvon ympäristössä kohteen / ajoneuvon ympäristössä JULKINEN R AKENNUS NAV ESITTELY NAVIGOINTI RADIOKÄYTTÖ CD-KÄYTTÖ CD-VAIHTAJA ASETUKSET / kohteen / ajoneuvon ympäristössä / N1 SELECT / 29 âe TINA ESITTELY NAVIGOINTI RADIOKÄYTTÖ CD-KÄYTTÖ CD-VAIHTAJA ASETUKSET 30 Teatteri/kulttuurikeskus, Korjaamo, kohteen / ajoneuvon ympäristössä kohteen / ajoneuvon ympäristössä Ohje: Valittavissa olevat tyypit vaihtelevat paikkakunnittain.

11 Erikoiskohdevalikon sisältö riippuu paikkakunnalla olevista erikoiskohteista. Erikoiskohteet - matkakohteen ympäristössä Ennen kuin voit valita matkakohteessa tai sen läheisyydessä olevan erikoiskohteen, on ensin ohjelmoitava paikkakunnan nimi. // / 2 3 Kun olet kirjoittanut paikkakunnan nimen, valitse valikosta kohta ERIKoisKOHDE. Näyttöön tulee luettelo valitulla paikkakunnalla olevista erikoiskohdetyypeistä. Selaa luetteloa painikkeilla tai : ja valitse haluamasi erikoiskohdetyyppi, ja paina OK-painiketta ;. Valittavissa olevat kohteet näkyvät aakkosjärjestyksessä. Ohje: Jos luettelokohtia on yli 20, näyttöön tulee ensin tekstinsyöttörivi. Syötä sille haluamasi nimi tai alkukirjaimet ja hae sitten luettelo näyttöön. PAIKKAKUNTA KATU KESKUSTA ERIK. KOHDE NAV 4 Valitse haluamasi erikoiskohde luettelosta. Kun olet valinnut haluamasi erikoiskohteen ja vahvistanut sen, voit käynnistää reittiopastuksen. Lue tätä varten kohta "Reittiopastus". / 1 Syötä kohteena olevan paikkakunnan nimi. / N1 SELECT / Erikoiskohteet - valtakunnalliset 1 Paina NAV-painiketta 7. Navigointimuistitason näytössä näkyy seitsemän sekunnin ajan viimeksi ohjelmoitu matkakohde. Seitsemän sekunnin kuluttua tai kun olet painanut ESCpainiketta 8, näyttöön tulee valikko kohteen tyypin valintaa varten (PAIKKAKUNTa tai ERIKoisKOHDE). Valitse ERIKoisKOHDE. Näyttöön tulee erikoiskohdetyyppien luettelo. 2 // / Valtakunnallisesti valittavissa olevien erikoiskohteiden luettelo on tämän kappaleen alussa Valitse haluamasi tyyppi. Näyttöön tulee tekstinsyöttörivi erikoiskohteen nimen kirjoittamista varten. Syötä erikoiskohteen nimi samoin kuin matkakohdetta valitessasi. Siirry luetteloon. Valitse siitä haluamasi matkakohde. KOHDETYYPPI... PAIKKAKUNT ERIK.KOHDE NAV Kun olet valinnut haluamasi erikoiskohteen ja vahvistanut sen, voit käynnistää reittiopastuksen. Lue tätä varten kohta "Reittiopastus". ESITTELY NAVIGOINTI RADIOKÄYTTÖ CD-KÄYTTÖ CD-VAIHTAJA ASETUKSET / / N1 SELECT / 31 âe TINA SUOMI Voit valita erikoiskohteeksi esim. moottoritien liittymän, huoltoaseman, lentokentän tai rajanylityspaikan käyttämäsi navigointi-cd:n koko alueelta. Valintaa varten on ainoastaan tunnettava kyseisen kohteen nimi. ESITTELY NAVIGOINTI RADIOKÄYTTÖ CD-KÄYTTÖ CD-VAIHTAJA ASETUKSET 32 Vihje: Tällä tavoin on helppo löytää esim. seuraava huoltoasema. 1 Paina NAV-painiketta 7. Navigointimuistitason näytössä näkyy seitsemän sekunnin ajan viimeksi ohjelmoitu matkakohde. Seitsemän sekunnin kuluttua tai kun olet painanut ESC-painiketta 8, näyttöön tulee valikko kohteen tyypin valintaa varten (PAIKKAKUNTa tai ERIKoisKOHDE). Valitse ERIKoisKOHDE. Näyttöön tulee erikoiskohdetyyppien luettelo. KOHDETYYPPI... PAIKKAKUNT ERIK.KOHDE 2 Sijaintipaikan ympäristöstä valittavissa olevien erikoiskohteiden luettelo on tämän kappaleen alussa. 3 4 Valitse haluamasi tyyppi. Valittavissa olevat kohteet on lajiteltu etäisyyden mukaan. Valitse haluamasi matkakohde. Kun olet valinnut haluamasi erikoiskohteen ja vahvistanut sen, voit käynnistää reittiopastuksen. Lue tätä varten kohta "Reittiopastus". Matkakohteen ohjelmointi - kohdemuistista Voit tallentaa kohdemuistiin ne matkakohteet, joissa käyt usein. Reittiopastus voidaan tällöin käynnistää kohdemuistivalikosta. Lue tätä varten kohta "Kohdemuisti". Navigointia varten on käytettävissä neljä muistitasoa (N1, N2, N3 ja N4). Jokaiselle tasolle voidaan tallentaa kuusi matkakohdetta. Matkakohteen hakeminen muistista: 1 Paina NAV-painiketta 7. / Voit valita erikoiskohteita autosi nykyisen sijaintipaikan ympäristöstä. // / NAV / Erikoiskohteet - ajoneuvon sijaintipaikan ympäristössä N1 SELECT / Paina NAV-painiketta 7 niin monta kertaa, että näyttöön tulee haluamasi muistitaso. Valitse haluamasi matkakohde painamalla vastaavaa numeropainiketta 1-6 >. Muistipaikkaan tallennettu matkakohde tulee näyttöön Jos haluat aloittaa navigoinnin kyseiseen kohteeseen, paina OK-painiketta ;. Reittiopastus alkaa. Lue tätä varten kohta "Reittiopastus". N1 NAVI DEN BERLIN, UNT ER DEN LIN NAV Matkakohteen ohjelmointi - itse tallentamasi sijaintimerkit Voit valita matkakohteeksi jonkin muistiin tallentamistasi sijaintimerkeistä. Sijaintimerkillä tarkoitetaan autosi sijaintia sillä hetkellä ajon aikana, kun olet tallentanut paikan muistiin. Tällöin navigointi-cd:n on oltava laitteen sisällä, mutta reittiopastus ei saa olla päällä. Voit tallentaa sijaintimerkkejä matkan aikana esim. silloin, kun huomaat mielenkiintoisen paikan, jonne haluat palata myöhemmin. Navigointi-CD:n on oltava laitteen sisällä, jotta sijaintimerkki voidaan tallentaa. Lue tarkemmat ohjeet tämän luvun kohdasta "Sijaintimerkin tallennus kohdemuistiin". Tallennetun sijaintimerkin valinta matkakohteeksi Tallentamasi sijaintimerkit valitaan kohdemuistista samalla tavoin kuin muut kohteet. Lue kohta "Matkakohteen ohjelmointi - kohdemuistista". ESITTELY NAVIGOINTI RADIOKÄYTTÖ CD-KÄYTTÖ CD-VAIHTAJA ASETUKSET 33 âe TINA KOHDE 3... SUOMI Navigointimuistitason näytössä näkyy seitsemän sekunnin ajan viimeksi ohjelmoitu matkakohde. Seitsemän sekunnin kuluttua tai kun olet painanut ESC-painiketta 8, näyttöön tulee valikko kohteen tyypin valintaa varten (PAIKKAKUNTa tai ERIKoisKOHDE). ESITTELY NAVIGOINTI RADIOKÄYTTÖ CD- KÄYTTÖ CD-VAIHTAJA ASETUKSET 34 Reittiopastus Reittiopastuksen käynnistäminen Kun olet syöttänyt matkakohteen, sen tiedot tulevat näyttöön. Jos haluat käynnistää reittiopastuksen tähän kohteeseen, 1 paina OK-painiketta ;. Jos haluat käynnistää reittiopastuksen muistitasolta viimeksi valittuun kohteeseen, 1 2 paina NAV-painiketta 7 niin monta kertaa, että näyttöön tulee haluamasi muistitaso ja viimeksi valittu matkakohde. Paina OK-painiketta ;. N1 NAVI DEN UUSI KOHDE... NAV BERLIN, UNT ER DEN LIN Reitin laskenta Kun reittiopastus on käynnistetty, järjestelmä aloittaa reitin laskennan.

12 Laskennan aikana näytössä on suuntanuoli ja ilmoitus CALC ROUTE. Samalla kuulet viestin "The route is being calculated" (reitti määritetään). Lisäksi näkyy etäisyys matkakohteeseen linnuntietä. Jos ajoneuvo on kartan tuntemalla tiellä tai kadulla, reittiopastus alkaa symbolein ja puheohjein reittilaskennan päätyttyä. Ohje: Jos ajoneuvo on tiellä tai kadulla, jota kartta ei tunne, näyttöön tulee ilmoitus OFF ROAD. Jos järjestelmä ei pysty laskemaan reittiä valitsemaasi matkakohteeseen, tulee ilmoitus NO ROUTE. Jos poistut navigointi-cd:lle tallennetulta alueelta, tulee ilmoitus OFF MAP. Seuraa tällöin suuntanuolta. Kun siirryt kartan tuntemalle tielle, puheopastus alkaa jälleen ja ohjesymbolit tulevat näyttöön. FM 1 EUROPE TMC km 26 NAV CALC ROUTE 19:16 Ajo-ohjeet Näytön keskiosassa näkyvät graafiset ajo-ohjeet. Ajettaessa suoraan ajo-ohjeiden alla näkyy parhaillaan ajettavan kadun nimi. Oikeassa yläreunassa näkyy etäisyys matkakohteeseen ja vasemmassa yläreunassa oletettu saapumisaika. Kääntymisohjeiden oikealla puolella näkyy etäisyys seuraavaan ajotapahtumaan (esimerkiksi risteykseen). Parhaillaan käytössä oleva äänilähde näkyy ajoohjeiden yläpuolella. Radiokäytössä rivillä näkyy aseman nimi tai taajuus; CD-vaihtajaa käytettäessä näet kappaleen ja CD-levyn numeron. Vihje: Numeropainikkeilla 1-6 > ja nuolinäppäimillä : on reittiopastuksen aikana samat toiminnot kuin aktiivisen äänilähteen perusvalikossa. Niiden avulla voit käyttää äänilähteen tärkeimpiä perustoimintoja ilman, että joudut poistumaan opastusvalikosta. Äänilähteen vaihto Voit vaihtaa äänilähdettä milloin vain reittiopastuksen lähettävät ns. TMC-radioasemat (Traffic Message TMC-haku painikkeilla tai tarkoittaa uusinta painikkeilla tai nykyisestä sijainnista. Paina painiketta Valitse painikkeilla nykyisestä sijainnista. Paina painiketta OK TIET: Voit estää sellaisten tieosuuksien käytön, joilta peritään tietulleja, tai hyväksyä ne. Ohje: Jos valitset esim. haluavasi välttää moottoriteitä mutta niiden välttäminen aiheuttaisi erittäin pitkän kiertotien, TravelPilot käyttää niitä asetuksesta huolimatta. Samaa koskee lauttoja ja maksullisia tieosuuksia. Reittivaihtoehdot määrätään seuraavasti: 1 2 Pidä painiketta NAV 7 painettuna yli kahden sekunnin ajan. Näyttöön tulee reittivaihtoehtojen valikko (reittioptiot). Valitse muutettava valikkokohta (ajoreitti, moottoritie, lautta tai maksulliset tieosuudet) painikkeilla tai :. TMC DYNAAM. AJOREITTI NAV / / REITTIOPTIOT NAV TMC MOOTTORITIE // / / REITTIOPTIOT NAV TMC LAUTTA / REITTIOPTIOT 1 3 Valitse haluamasi asetus näppäimillä tai :. Moottoriteitä, lauttoja ja maksullisia teitä käytetään, jos niiden valikkokohdan vieressä näkyy hakamerkki. TMC MAKSULL. TIET ESITTELY NAVIGOINTI RADIOKÄYTTÖ CD-KÄYTTÖ CD-VAIHTAJA ASETUKSET / Ohje: Jos valitset dynaamisen navigoinnin, et voi muuttaa kohtien MOOTTORITIE, LAUTTA ja MAKSULLiset TIET asetuksia! // / NAV / REITTIOPT / REITTIOPT 39 âe TINA // / / REITTIOPT SUOMI Voit muuttaa reittiä tarpeen mukaan milloin tahansa, myös opastuksen ollessa aktiivinen. REITTIOPTIOT / Reittivaihtoehtojen määritys REITTIOPT ESITTELY NAVIGOINTI RADIOKÄYTTÖ CD- KÄYTTÖ CD-VAIHTAJA ASETUKSET 40 Kun haluat poistua valintavalikosta, 1 paina OK-painiketta ;. Kun reittiopastus ei ole päällä, näyttöön palaa kuuntelemasi äänilähteen valikko. Jos reittiopastus on käynnissä, se tulee näyttöön. Ohje: Jos muutat reittivaihtoehtoja aktiivisen opastuksen aikana, reitti lasketaan uudelleen. Reittivaihtoehtoihin tehdyt muutokset pysyvät voimassa, kunnes niitä muutetaan seuraavan kerran. Reittiluettelon näyttö Navigaattorin laskema reittiluettelo voidaan näyttää monitorilla. Reittiluettelo aktualisoituu ajon aikana, näyttö ilmoittaa vain jäljellä olevat osuudet Pidä reittiopastuksen aikana -painiketta < painettuna yli kahden sekunnin ajan. Näyttöön ilmestyy reittiluettelo. Voit selata luetteloa painikkeella paina painiketta ESC 8 Näyttöön tulee jälleen reittiopastusvalikko. tai :. Jos haluat poistua luettelosta, Liikennetiedotus opastuksen aikana Voit kytkeä liikennetiedotusten vastaanottovalmiuden päälle/pois reittiopastuksen ajaksi. 1 Paina painiketta TA-toiminto aktivoituu/deaktivoituu. Kun TAtoiminto on päällä, näytössä. näkyy symboli FM 1 EUROPE TMC NAV Kohdemuisti Kohdemuistiin voit tallentaa matkakohteita, joihin haluat palata myöhemmin. Voit tallentaa muistiin myös auton nykyisen sijainnin ja hakea tämän sijaintimerkin myöhemmin muistista matkakohteeksi. Sijaintimerkkiä ei voida tallentaa reittiopastuksen aikana. Matkakohteiden tallennusta varten on käytettävissä yhteensä 24 muistipaikkaa - kuusi jokaista neljää muistitasoa N1...N4 varten. Uuden tai viimeksi valitun matkakohteen tallennus kohdemuistiin Kun matkakohde on syötetty kokonaisuudessaan, mutta reittiopastusta ei vielä ole käynnistetty, voit tallentaa matkakohteen kohdemuistiin Pidä haluamaasi asemapainiketta 1-6 > painettuna yli kahden sekunnin ajan. Kun kohde on tallennettu, kuulet äänimerkin. paina NAV-painiketta 7 niin monta kertaa, että näyttöön tulee haluamasi muistitaso ja viimeksi valittu tulee kohde on tallennettu, kuulet on hyödyllinen haluat tallentaa sijaintimerkin, 1 2 paina NAVpainiketta 7. Valitse muistitaso N1...N4, jolle haluat tallentaa -painiketta tulee näkyviin. Syötä sijaintimerkin nimi tekstinsyöttöriville. Tallenna painamalla painiketta OK ;. Sijaintimerkki lisätään kohdemuistiin N1 NAVI DEN AKT. SIJAINTI NAV BERLIN, UNT ER DEN LIN Radiokäyttö TravelPilotissa on RDS-radiovastaanotin.

13 Monet FM-asemat lähettävät radioohjelman ohella signaalia, joka sisältää erilaista tietoa, esim. aseman nimen. Kun laite tunnistaa aseman nimen, se ilmestyy näyttöön. RDS LD NAV RDS-toiminto (AF, REG) RDS-toiminnot AF (vaihtoehtoinen taajuus) ja REG (paikallisohjelma) laajentavat TravelPilotin käyttömahdollisuuksia. 15:45 // / / REG: Jotkin asemat lähettävät tiettyinä aikoina erisisältöistä alueohjelmaa. REG-toiminnon avulla estetään se, että autoradio vaihtaa vaihtoehtoiselle taajuudelle, joka lähettää erilaista ohjelmaa. Ohje: RDS- ja REG-toiminnot on aktivoitava/deaktivoitava erikseen valikossa. RDS LD NAV 15:45 RDS RDS RDS-toiminnon kytkeminen päälle/pois Jos haluat käyttää RDS-toimintoja AF ja REG, 1 2 paina painiketta MENU 1. Paina näppäintä tai : niin monta kertaa, että näyttöön ilmestyy RDS. Tunnuksen RDS jälkeen näkyy joko ON (päällä) tai OFF (pois päältä). Kytke RDS päälle tai pois painamalla painiketta Paina painiketta MENU 1 tai OK ;. RDS-toiminnot ovat aktiivisia, jos näytössä on tunnus RDS. tai :. ON LD NAV :45 CD-VAIHTAJA ESITTELY NAVIGOINTI RADIOKÄYTTÖ CD- KÄYTTÖ ASETUKSET / AF: Kun RDS-toiminto on aktivoituna, laite etsii kuuluvalle asemalle automaattisesti parhaan taajuuden. / VALIKKO 43 âe TINA SUOMI FM 1 EUROPE ESITTELY NAVIGOINTI RADIOKÄYTTÖ CD-KÄYTTÖ CD-VAIHTAJA ASETUKSET 44 REG-toiminnon kytkeminen päälle/pois 1 2 Paina painiketta MENU 1. Paina näppäintä tai : niin monta kertaa, että näyttöön ilmestyy REG. Tunnuksen REG jälkeen näkyy joko ON (päällä) tai OFF (pois päältä). Kytke REG päälle tai pois painamalla painiketta Paina painiketta MENU 1 tai OK ;. tai :. REG RDS ON LD NAV :45 FM 1 EUROPE RDS Radiokäytön käynnistäminen Voit kytkeä radiokäytön päälle 1 painamalla lyhyesti FM AMpainiketta 4. Kuuluviin tulee viimeksi kuuntelemasi asema. LD NAV Aaltoalueen/muistitason valinta Voit vastaanottaa tällä laitteella ohjelmia taajuusalueilta FM (ULA), KA ja PA. FM-alueella on käytettävissä kolme muistitasoa ja aaltoalueilla KA ja PA yksi muistitaso kutakin aluetta kohti. Jokaiselle muistitasolle voidaan tallentaa kuusi asemaa. Jos haluat vaihtaa muistitasoa tai aaltoaluetta, 1 paina lyhyesti näppäintä FM AM 4 niin monta kertaa, että näyttöön tulee haluamasi aaltoalue/muistitaso. 15:45 KA 99OKHZ LD 15:45 NAV Asemien viritys SUOMI :. RADIOKÄYTTÖ CD-KÄYTTÖ CD-VAIHTAJA ASETUKSET 45 Voit virittää asemat eri tavoin. Automaattinen asemanhaku 1 Paina painiketta tai :. Seuraava vastaanottokelpoinen asema virittyy kuuluviin. Aseman käsinviritys Voit virittää haluamasi aseman myös manuaalisesti. 1 Paina painiketta tai :. Taajuus vaihtuu pienin askelin. Ohje: Aseman manuaalinen viritys on mahdollista FM-käytössä vain, kun RDS on pois päältä. Asemaketjujen selaus (vain FM) Jos jokin asema lähettää useampaa ohjelmaa, voit selata näitä ns. "asemaketjuja". Voit siirtyä asemaketjun seuraavaan asemaan 1 painamalla painiketta tai Ohje: Jos haluat käyttää tätä toimintoa, RDS:n on oltava aktivoituna. Voit siirtyä tällä tavalla vain asemille, joita laite on jo joskus vastaanottanut. Käytä tähän scan- tai travelstore-toimintoa. ESITTELY NAVIGOINTI âe TINA Ohje: Voit muuttaa asemanhaun herkkyyttä. Lue kohta "Asemanhakuherkkyyden säätö" luvusta "Asetukset - perusasetukset". ESITTELY NAVIGOINTI RADIOKÄYTTÖ CD-KÄYTTÖ CD-VAIHTAJA ASETUKSET 46 Asemien tallennus Asemien manuaalinen tallennus Valitse haluamasi muistitaso FM1, FM2, FMT tai aaltoalue KA tai PA. Viritä haluamasi asema. Pidä haluamaasi asemapainiketta 1-6 > painettuna yli kahden sekunnin ajan. Asemien automaattinen tallennus (travelstore) Voit tallentaa alueen kuusi voimakkainta asemaa automaattisesti (vain FM-alueella). Asemat tallennetaan muistitasoon FMT. Ohje: Tälle muistitasolle aiemmin tallennetut asemat poistuvat muistista. 1 Pidä painiketta FM AM 4 painettuna yli kahden sekunnin ajan. Tallennus alkaa. Näyttöön ilmestyy T-STORE. Kun tallennus on päättynyt, FMT-tason muistipaikkaan 1 tallennettu asema tulee kuuluviin. FM T T--STORE RDS LD NAV 15:45 Muistiin tallennettujen asemien valinta 1 2 Valitse muistitaso tai aaltoalue. Paina haluamasi aseman painiketta 1-6 >. Vastaanottokelpoisten asemien selailuhaku (SCAN) Laite soittaa 10 sekunnin pituisen näytteen kaikista vastaanottokelpoisista asemista. Selailuhaun käynnistäminen 1 Pidä painiketta OK ; painettuna yli kahden sekunnin ajan. Selailuhaku käynnistyy. Näyttöön ilmestyy hetkeksi SCAN; tämän jälkeen siinä vilkkuu kuuluvilla olevan aseman tunnus tai taajuus. RDS LD NAV 15:45 Selailuhaun lopetus, aseman kuuntelun jatkaminen 1 Paina painiketta OK ;. Selailuhaku päättyy, viimeksi viritettynä ollut asema jää kuuluviin. Liikennetiedotukset Laitteessa on RDS-EON-radiovastaanotin. EON = Enhanced Other Network. Liikennetiedotuksen (TA) tullessa laite välittää sen automaattisesti asemaketjun toiselta asemalta, jos kuuntelemasi asema ei lähetä liikennetiedotuksia. Liikennetiedotuksen jälkeen laite palaa takaisin aikaisemmin kuunneltuun ohjelmaan. Ohje: Voit säätää liikennetiedotusten äänenvoimakkuutta. Lue kohta "Liikennetiedotusten minimiäänenvoimakkuuden säätö (TA VOLUME)" luvusta "Asetukset - perusasetukset". ESITTELY NAVIGOINTI RADIOKÄYTTÖ CD-KÄYTTÖ CD-VAIHTAJA ASETUKSET 47 âe TINA SUOMI FM T SCAN ESITTELY NAVIGOINTI RADIOKÄYTTÖ CD-KÄYTTÖ CD-VAIHTAJA ASETUKSET 48 Liikennetiedotustoiminnon kytkeminen päälle/pois 1 Paina painiketta Liikennetiedotustoiminto on aktivoituna, kun näytössä on symboli Ohjeita: Kuulet merkkiäänen, jos poistut liikenneradioaseman kuuluvuusalueelta aseman kuuntelun aikana; jos poistut viritetyn liikenneradioaseman kuuluvuusalueelta CD-levyn kuuntelun aikana eikä automaattinen hakutoiminto löydä uutta liikenneradioasemaa; jos vaihdat liikenneradioaseman tilalle aseman, joka ei lähetä liikennetiedotuksia.

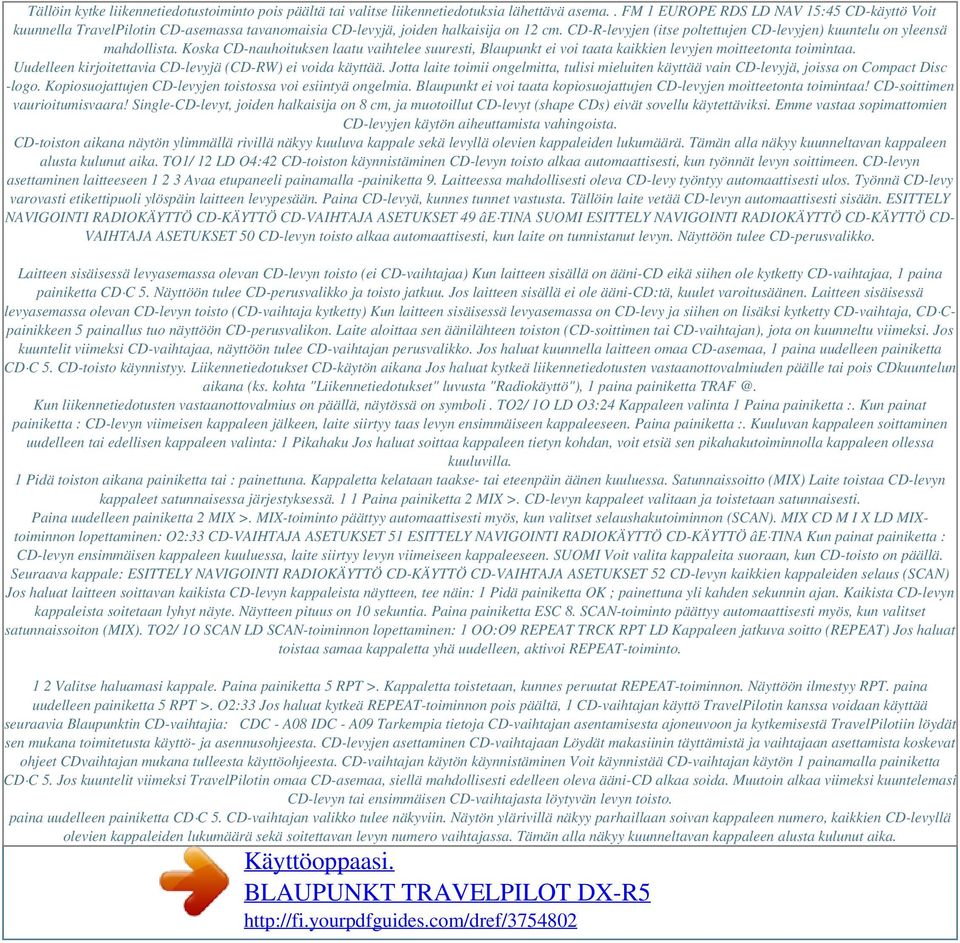

14 Powered by TCPDF ( Tällöin kytke liikennetiedotustoiminto pois päältä tai valitse liikennetiedotuksia lähettävä asema.. FM 1 EUROPE RDS LD NAV 15:45 CD-käyttö Voit kuunnella TravelPilotin CD-asemassa tavanomaisia CD-levyjä, joiden halkaisija on 12 cm. CD-R-levyjen (itse poltettujen CD-levyjen) kuuntelu on yleensä mahdollista. Koska CD-nauhoituksen laatu vaihtelee suuresti, Blaupunkt ei voi taata kaikkien levyjen moitteetonta toimintaa. Uudelleen kirjoitettavia CD-levyjä (CD-RW) ei voida käyttää. Jotta laite toimii ongelmitta, tulisi mieluiten käyttää vain CD-levyjä, joissa on Compact Disc -logo. Kopiosuojattujen CD-levyjen toistossa voi esiintyä ongelmia. Blaupunkt ei voi taata kopiosuojattujen CD-levyjen moitteetonta toimintaa! CD-soittimen vaurioitumisvaara! Single-CD-levyt, joiden halkaisija on 8 cm, ja muotoillut CD-levyt (shape CDs) eivät sovellu käytettäviksi. Emme vastaa sopimattomien CD-levyjen käytön aiheuttamista vahingoista. CD-toiston aikana näytön ylimmällä rivillä näkyy kuuluva kappale sekä levyllä olevien kappaleiden lukumäärä. Tämän alla näkyy kuunneltavan kappaleen alusta kulunut aika. TO1/ 12 LD O4:42 CD-toiston käynnistäminen CD-levyn toisto alkaa automaattisesti, kun työnnät levyn soittimeen. CD-levyn asettaminen laitteeseen Avaa etupaneeli painamalla -painiketta 9. Laitteessa mahdollisesti oleva CD-levy työntyy automaattisesti ulos. Työnnä CD-levy varovasti etikettipuoli ylöspäin laitteen levypesään. Paina CD-levyä, kunnes tunnet vastusta. Tällöin laite vetää CD-levyn automaattisesti sisään. ESITTELY NAVIGOINTI RADIOKÄYTTÖ CD-KÄYTTÖ CD-VAIHTAJA ASETUKSET 49 âe TINA SUOMI ESITTELY NAVIGOINTI RADIOKÄYTTÖ CD-KÄYTTÖ CD- VAIHTAJA ASETUKSET 50 CD-levyn toisto alkaa automaattisesti, kun laite on tunnistanut levyn. Näyttöön tulee CD-perusvalikko. Laitteen sisäisessä levyasemassa olevan CD-levyn toisto (ei CD-vaihtajaa) Kun laitteen sisällä on ääni-cd eikä siihen ole kytketty CD-vaihtajaa, 1 paina painiketta CD C 5. Näyttöön tulee CD-perusvalikko ja toisto jatkuu. Jos laitteen sisällä ei ole ääni-cd:tä, kuulet varoitusäänen. Laitteen sisäisessä levyasemassa olevan CD-levyn toisto (CD-vaihtaja kytketty) Kun laitteen sisäisessä levyasemassa on CD-levy ja siihen on lisäksi kytketty CD-vaihtaja, CD Cpainikkeen 5 painallus tuo näyttöön CD-perusvalikon. Laite aloittaa sen äänilähteen toiston (CD-soittimen tai CD-vaihtajan), jota on kuunneltu viimeksi. Jos kuuntelit viimeksi CD-vaihtajaa, näyttöön tulee CD-vaihtajan perusvalikko. Jos haluat kuunnella laitteen omaa CD-asemaa, 1 paina uudelleen painiketta CD C 5. CD-toisto käynnistyy. Liikennetiedotukset CD-käytön aikana Jos haluat kytkeä liikennetiedotusten vastaanottovalmiuden päälle tai pois CDkuuntelun aikana (ks. kohta "Liikennetiedotukset" luvusta "Radiokäyttö"), 1 paina painiketta Kun liikennetiedotusten vastaanottovalmius on päällä, näytössä on symboli. TO2/ 1O LD O3:24 Kappaleen valinta 1 Paina painiketta :. Kun painat painiketta : CD-levyn viimeisen kappaleen jälkeen, laite siirtyy taas levyn ensimmäiseen kappaleeseen. Paina painiketta :. Kuuluvan kappaleen soittaminen uudelleen tai edellisen kappaleen valinta: 1 Pikahaku Jos haluat soittaa kappaleen tietyn kohdan, voit etsiä sen pikahakutoiminnolla kappaleen ollessa kuuluvilla. 1 Pidä toiston aikana painiketta tai : painettuna. Kappaletta kelataan taakse- tai eteenpäin äänen kuuluessa. Satunnaissoitto (MIX) Laite toistaa CD-levyn kappaleet satunnaisessa järjestyksessä. 1 1 Paina painiketta 2 MIX >. CD-levyn kappaleet valitaan ja toistetaan satunnaisesti. Paina uudelleen painiketta 2 MIX >. MIX-toiminto päättyy automaattisesti myös, kun valitset selaushakutoiminnon (SCAN). MIX CD M I X LD MIXtoiminnon lopettaminen: O2:33 CD-VAIHTAJA ASETUKSET 51 ESITTELY NAVIGOINTI RADIOKÄYTTÖ CD-KÄYTTÖ âe TINA Kun painat painiketta : CD-levyn ensimmäisen kappaleen kuuluessa, laite siirtyy levyn viimeiseen kappaleeseen. SUOMI Voit valita kappaleita suoraan, kun CD-toisto on päällä. Seuraava kappale: ESITTELY NAVIGOINTI RADIOKÄYTTÖ CD-KÄYTTÖ CD-VAIHTAJA ASETUKSET 52 CD-levyn kaikkien kappaleiden selaus (SCAN) Jos haluat laitteen soittavan kaikista CD-levyn kappaleista näytteen, tee näin: 1 Pidä painiketta OK ; painettuna yli kahden sekunnin ajan. Kaikista CD-levyn kappaleista soitetaan lyhyt näyte. Näytteen pituus on 10 sekuntia. Paina painiketta ESC 8. SCAN-toiminto päättyy automaattisesti myös, kun valitset satunnaissoiton (MIX). TO2/ 1O SCAN LD SCAN-toiminnon lopettaminen: 1 OO:O9 REPEAT TRCK RPT LD Kappaleen jatkuva soitto (REPEAT) Jos haluat toistaa samaa kappaletta yhä uudelleen, aktivoi REPEAT-toiminto. 1 2 Valitse haluamasi kappale. Paina painiketta 5 RPT >. Kappaletta toistetaan, kunnes peruutat REPEAT-toiminnon. Näyttöön ilmestyy RPT. paina uudelleen painiketta 5 RPT >. O2:33 Jos haluat kytkeä REPEAT-toiminnon pois päältä, 1 CD-vaihtajan käyttö TravelPilotin kanssa voidaan käyttää seuraavia Blaupunktin CD-vaihtajia: CDC - A08 IDC - A09 Tarkempia tietoja CD-vaihtajan asentamisesta ajoneuvoon ja kytkemisestä TravelPilotiin löydät sen mukana toimitetusta käyttö- ja asennusohjeesta. CD-levyjen asettaminen CD-vaihtajaan Löydät makasiinin täyttämistä ja vaihtajaan asettamista koskevat ohjeet CDvaihtajan mukana tulleesta käyttöohjeesta. CD-vaihtajan käytön käynnistäminen Voit käynnistää CD-vaihtajan käytön 1 painamalla painiketta CD C 5. Jos kuuntelit viimeksi TravelPilotin omaa CD-asemaa, siellä mahdollisesti edelleen oleva ääni-cd alkaa soida. Muutoin alkaa viimeksi kuuntelemasi CD-levyn tai ensimmäisen CD-vaihtajasta löytyvän levyn toisto. paina uudelleen painiketta CD C 5. CD-vaihtajan valikko tulee näkyviin. Näytön ylärivillä näkyy parhaillaan soivan kappaleen numero, kaikkien CD-levyllä olevien kappaleiden lukumäärä sekä soitettavan levyn numero vaihtajassa. Tämän alla näkyy kuunneltavan kappaleen alusta kulunut aika.
