1 S U U N N IT T EL U JA T EK N IIK K A PYHTÄÄN KUNTA Pyhtään tuulivoimayleiskaavat FCG SUUNNITTELU JA TEKNIIKKA OY P184-P18488

2 Pyhtään tuulivoimayleiskaavat 1 22) Sisällysluettelo 1 Johdanto 2 11 Tarkastellut tuulivoimapuistot 2 12 Laaditut selvitykset 2 2 Näkemäalueanalyysi 3 21 Näkemäalueanalyysin tulokset 3 3 Havainnekuvat 5 4 Melu- ja varjostusvaikutukset Melumallinnus 18 5 Varjostusmallinnus 19 6 Luontovaikutukset 3 7 Liikenteelliset vaikutukset 20 8 Sähkönsiirron vaikutukset 22 FCG Suunnittelu ja tekniikka Oy Osmontie 34, PL 950, Helsinki Puh , fax , wwwfcgfi Y-tunnus Kotipaikka Helsinki

3 FCG SUUNNITTELU JA TEKNIIKKA OY Pyhtään tuulivoimayleiskaavat 2 22) 1 Johdanto Pyhtään kunta laatii kunnan alueelle viittä erillistä tuulivoimayleiskaavaa siten, että niitä voidaan käyttää yleiskaavan mukaisten tuulivoimaloiden rakennusluvan myöntämisen perusteena MRL 77 a ) kuntakeskuksen kaakkoispuolelle Pirtnuoran alue sijoittuu Pyhtään kuntakeskuksen lounaispuolelle Tässä vaikutustenarvioinnissa sekä yleiskaavojen selvityksissä tuulivoimapuistoista on käytetty hankkeesta vastaavilta syksyllä 2012 saatuja tietoja tuulivoimapuistojen käytettävistä voimalatyypeistä viitteellinen) Tarkastellut tuulivoimaloiden tiedot on esitetty taulukossa Toimija Hankealue lkm Napakorkeus m) Lapa/ roottori m) Kokonaiskorkeus m) TuuliWatti Oy Heinsuo ,4 Teho MW) TuuliWatti Oy Mustakorpi ,0-4,5 Tuulisaimaa Oy Purola ,0 Taaleritehdas Oyj ja Tornator Oyj Struka ,4-3 Taaleritehdas Oyj Pirtnuora , Laaditut selvitykset Pyhtään tuulivoimaosayleiskaavoituksen yhteydessä on laadittu luontoselvitys, joka kattaa: 11 Tarkastellut tuulivoimapuistot Kuva 1 Tuulivoimayleiskaavojen sijoittuminen Pyhtään kunnassa Pyhtään kunta, yhdessä TuuliSaimaa Oy, Taaleritehdas Oyj ja Tornator Oyj ja TuuliWatti Oy:n kanssa suunnittelevat tuulivoimahankkeita Pyhtään kunnan alueille Kunkin toimijan hankkeet ovat erillisiä hankkeita, mutta niillä tulee olemaan tiettyjen vaikutustyyppien osalta yhteisvaikutuksia Yhteisvaikutusten arviointi on laadittu täydentämään yksittäisten yleiskaavojen Maankäyttö- ja rakennuslain mukaista vaikutusten arviointia ja on laadittu omana asiakirjana Tämä asiakirja tarkastelee kaikkien hankkeiden yhteisvaikutuksia Yksittäisen hankkeen vaikutukset on arvioitu kyseisen hankkeen kaavaselostuksessa ja sitä täydentävässä liite ja erillisasiakirja-aineistossa Yhteisvaikutusten arviointi on osa maankäyttö- ja rakennuslain mukaista yleiskaavaprosessin edellyttämää vaikutusten arviointia Arviointia tullaan täydentämään kaavaprosessien edetessä Tarkasteltavina hankkeina ovat TuuliWatti Oy:n Heinsuon ja Mustakorven, Tuulisaimaa Oy:n Purolan, Taaleritehdas Oyj:n ja Tornator Oyj:n Strukan sekä Taaleritehdas Oyj:n Pirtnuoran tuulivoimapuistot Tuulivoimapuistot sijoittuvat Pyhtään kunnan alueelle itä-länsi akselilla valtatien 7 varteen, sen etelä- ja pohjoispuolelle Heinsuon ja Mustakorven sijoittuvat Pyhtään kunnan itärajalle valtatien 7 pohjoispuolelle Purolan alue sijoittuu Siltakylän ja Huutjärven lounaispuolelle valtatien 7 eteläpuolelle ja Strukan alue Pyhtään Pyhtään tuulivoimayleiskaavan luontoselvitys 2012 Luontoselvitys Kotkansiipi, Petri Parkko, Pyhtään tuulivoimayleiskaavaan liittyvä kurkiselvitys 2012 Luontoselvitys Kotkansiipi, Mikko Hannonen ja Petri Parkko Päiväpetolintujen ja kurkien muutto Pyhtäällä syksyllä 2012, Tutkimusraportti Luontoselvitys Kotkansiipi, Tero Ilomäki ja Petri Parkko Pyhtään tuulivoimayleiskaava-alueen lepakkopotentiaalin arviointi 2012 Luontoselvitys Kotkansiipi, Luontoselvitys Metsänen, Timo Metsänen Pyhtään tuulivoimaosayleiskaavoituksen yhteydessä laaditaan kevään ja kesän 2013 aikana seuraavat lisäselvitykset: Linnuston kevätmuutontarkkailu, törmäyslaskelmat sekä vaikutusarviointi FCG Suunnittelu ja tekniikka Oy) Täydentävä lepakkoselvitys sekä sääksien ja merikotkien ruokailulentojen tarkkailu Selvitykset valmistuvat syksyn 2013 aikana ja ne tullaan huomioimaan ja raportoimaan kaavaehdotusvaiheessa Pyhtään tuulivoimaosayleiskaavoituksen yhteydessä on laadittu: Ns ei-analyysi, jossa määritellään alueet, jotka eivät sovellu tuulivoimarakentamiseen Tuulipuistojen alustavat layout-suunnitelmat tuulivoimaloiden alustava sijainti, tiet sekä sähkönsiirtorakenteet) Maisemaselvitys Näkemäalueanalyysi Havainnekuvia Melu- ja varjostusmallinnukset

4 FCG SUUNNITTELU JA TEKNIIKKA OY Pyhtään tuulivoimayleiskaavat 3 22) Kaavoituksessa hyödynnetään myös olemassa olevia selvityksiä ja muuta aineistoa Kymenlaakson energiamaakuntakaavan valmisteluaineisto kattaa mm seuraavaa aineistoa: Tuulivoimaselvitys 2010 ja linnustoarviointi Tuulivoima-alueet Kaavaselostus Ilmasto- ja energiastrategia Vaikutusten arviointi Rajausten perustelut - tuulivoima-alueet Muu olemassa oleva aineisto, mm: Kymenlaakson liitto 2010 Kymenlaakson maakuntakaava; maaseutu- ja luonto Valtion ympäristöhallinto OIVA Ympäristö- ja paikkatietopalvelu Museovirasto 2009 Valtakunnallisesti merkittävät rakennetut kulttuuriympäristöt RKY Tuuliatlas Maakunnalliset inventoinnit Museovirasto) Näkemäalueanalyysin pohjalta voidaan karkeasti arvioida myös lentoestevalojen näkyvyyttä Lentoestevalot sijoitetaan voimalatornin päälle, eli niiden näkyvyys myötäilee tornin näkyvyysaluetta ja edustavat näin myös laskentatuloksia, Kuva 2) 31 Näkemäalueanalyysin tulokset Näkemäalueanalyysin tulokset osoittavat, että tuulivoimalat ovat havaittavissa maisemassa oletetusti parhaiten laajoilta avoimilta alueilta, joita näiden hankkeiden lähiympäristössä muodostavat laajat viljelysalueet, avoimet suoalueet sekä meri Voimaloiden havaittavuus tuulivoimapuistojen alueilla on suhteellisen vähäistä, johtuen alueiden puustosta, joka katkaisee näkymät voimaloille tehokkaasti Näkemäalueanalyysia tulkittaessa on huomioitava kasvillisuuden osalta käytetyn Corine 2006 aineiston puutteet ja mahdolliset virheitä aiheuttavat tekijät Yleiskuva voimaloiden näkyvyydestä lähiympäristössä on esitetty kuvassa 2 Kuvassa peitevärit kuvaavat sitä, kuinka monta voimalaa voi havaita napakorkeus kultakin alueelta Kuvassa värittömiltä alueilta ei havaitse voimaloiden napakorkeutta Värisävyjen liukuma vihreästä punaiseen kuvaa havaittavien voimaloiden lukumäärän kasvua 1 kappaleesta 36 kappaleeseen 2 Luontovaikutukset Kaavojen laadinnan yhteydessä laaditut selvitykset todettiin joiltain osin riittämättömiksi Kaakkois-Suomen ELY-keskuksen ennakkolausunnossa KASELY/329/0701/2012) Tämän vuoksi luontoa ja Natura 2000-verkostoa koskevaa vaikutusten arviointia täydennetään vasta kaavojen ehdotusvaiheessa, kun kesällä 2013 tehdyt täydentävät selvitykset ovat valmistuneet 3 Näkemäalueanalyysi Tuulivoimaloiden havaittavuus maisemassa riippuu voimaloiden korkeudesta ja ympäröivien alueiden peitteisyydestä sekä korkeusvaihteluiden eroista Laajoilta avoimilta alueilta tuulipuiston lähialueella tuulivoimalat voidaan havaita parhaiten Peitteisessä ympäristössä voimaloiden havaittavuus on hyvin paikallista ja näkemäsektorit jäävät kapeiksi ja paikallisiksi Pyhtään tuulivoimalat sijoittuvat ympäröiviä alueita hieman korkeammalle lakialueelle, mistä johtuen tuulivoimalat ovat teoreettisesti havaittavissa suhteellisen laajalla alueella Ympäröivien alueiden peitteisyys, sekä maaston kumpuilevuus muodostavat kuitenkin selkeitä näkemäesteitä tuulivoimaloiden näkyvyydelle Siten Pyhtään tuulivoimalat voidaankin parhaiten erottaa avoimilta peltoaukeilta hankealueen lähiympäristössä 0 5 km etäisyydellä voimaloista), sekä avoimilta merialueilta Näkemäalueanalyysi on laskennallinen malli voimaloiden näkyvyydestä, ja todellisuudessa hyvissä sääolosuhteissa voimalat tai niiden osia voidaan havaita myös kauempaa tuulipuistosta, kuin näkemäalueanalyysin tulokset osoittavat Merkittävimmät ja selkeimmät vaikutukset kohdistuvat kuitenkin niille alueille, josta näkemäalueanalyysin mukaan voimalat ovat selvästi havaittavissa Etäisyyden kasvaessa voimaloiden havaittavuus heikkenee ja niiden maisemaa hallitseva ominaisuus pienenee

5 FCG SUUNNITTELU JA TEKNIIKKA OY 4 22) Pyhtään tuulivoimayleiskaavat Pyhtää tv-hankkeet Alue 1 Heinsuo G128 x 4 x HH120 Alue 1 Mustakorpi G128 x 8 x HH140 Alue 2 Purola ECO 110 x 9 x HH120 Alue 3 Struka N117 x 6 x HH141 Alue 4 Pirtnuora N117 x 9 x HH141 Havainnekuvat Näkymäalueanalyysi "napakorkeus" kpl Kuva 2 Näkemäalueanalyysi Pyhtään kunnan tuulivoimaloiden näkyvyydestä lähialueille sekä havainnekuvien kuvauspisteet km 5

6 FCG SUUNNITTELU JA TEKNIIKKA OY Pyhtään tuulivoimayleiskaavat 5 22) 4 Havainnekuvat Hankkeiden aiheuttamia maisemallisia yhteisvaikutuksia tuulivoimaloiden näkyvyyden osalta on arvioitu näkemäalueanalyysin sekä hankkeiden lähialueilta laadittujen havainnekuvien avulla Tuulivoimapuistojen havainnekuvat on laadittu WindPRO-ohjelmiston PHOTOMONTAGE - modulilla Havainnekuvien laadinnassa on hyödynnetty tuulivoimaloiden suunniteltuja sijoituspaikkoja, kuvauspisteen koordinaatteja, maaston korkeusarvoja sekä maastossa olevia kohdistuspisteitä Havainnekuvat on laadittu niin, että tuulivoimalat ovat aina kääntyneinä kohtisuoraan kameraa kohden, jolloin ne erottuvat parhaiten Todellisuudessa voimaloiden suunta riippuu kulloinkin vallitsevasta tuulensuunnasta Ohjelma huomioi havainnekuvien pohjana käytettävän valokuvan ottoajankohdan päivämäärä ja kellonaika) sekä käyttäjän määrittämänä tuolloin vallinneet sääolosuhteet erityisesti pilvisyys) Nämä vaikuttavat päivänvalon määrän kautta tuulivoimaloiden väritykseen kuvassa Mallinnuksissa on käytetty voimaloiden maksimikorkeuksia ja lieriötornimallisia tuulivoimaloita Maastomallinnustarkastelun pohjalta tuulivoimapuiston lähiympäristöstä otettuihin valokuviin on mallinnettu tuulivoimalat Mallinnusta varten otetut valokuvat on pyritty ottamaan kohteista, joille tuulivoimalat olisivat havaittavissa Valokuvat on otettu syksyllä 2012 FCG Suunnittelu ja tekniikka Oy toimesta Havainnekuvat on laadittu Nordex N117 ja Gamesa G128 voimaloilla Voimaloiden roottorien halkaisijat vaihtelevat välillä metriä ja voimalan napakorkeudet välillä metriä Voimaloiden kokonaiskorkeus on enimmillään lähes 210 metriä maapinnan yläpuolella Haveinnkuvien kuvauspisteet on esitetty kuvassa 2

7 FCG SUUNNITTELU JA TEKNIIKKA OY Pyhtään tuulivoimayleiskaavat 6 22) 1 1 Kuva 3 Etäisyys lähimpään voimalaan noin 1300 metriä kuvauspiste nro 1)

8 FCG SUUNNITTELU JA TEKNIIKKA OY Pyhtään tuulivoimayleiskaavat 7 22) 2 2 Kuva 4 Etäisyys lähimpään voimalaa noin 1500 metriä kuvauspiste nro 2)

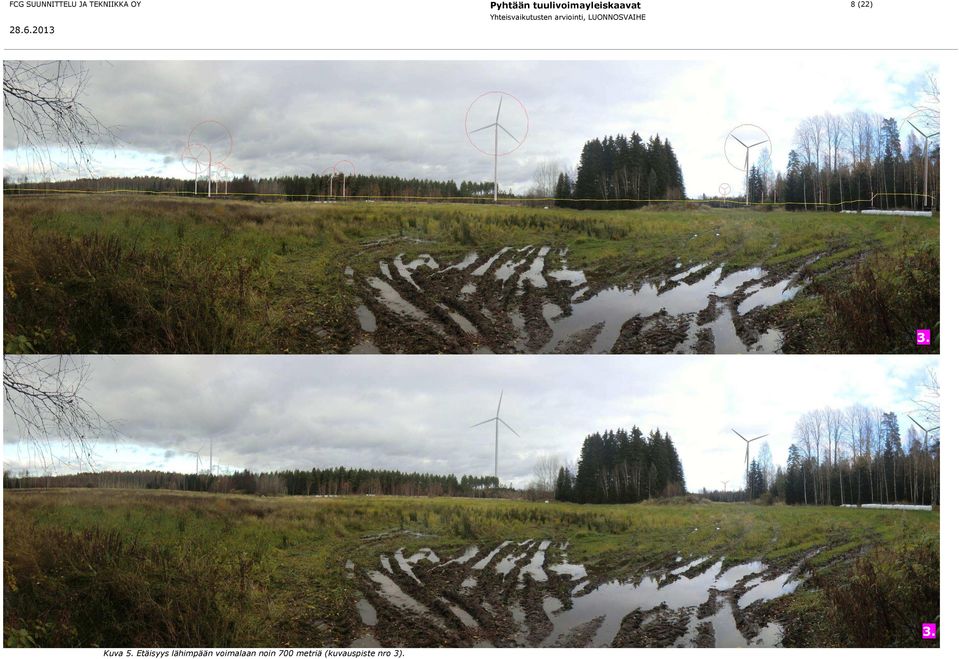

9 FCG SUUNNITTELU JA TEKNIIKKA OY Pyhtään tuulivoimayleiskaavat 8 22) 3 3 Kuva 5 Etäisyys lähimpään voimalaan noin 700 metriä kuvauspiste nro 3)

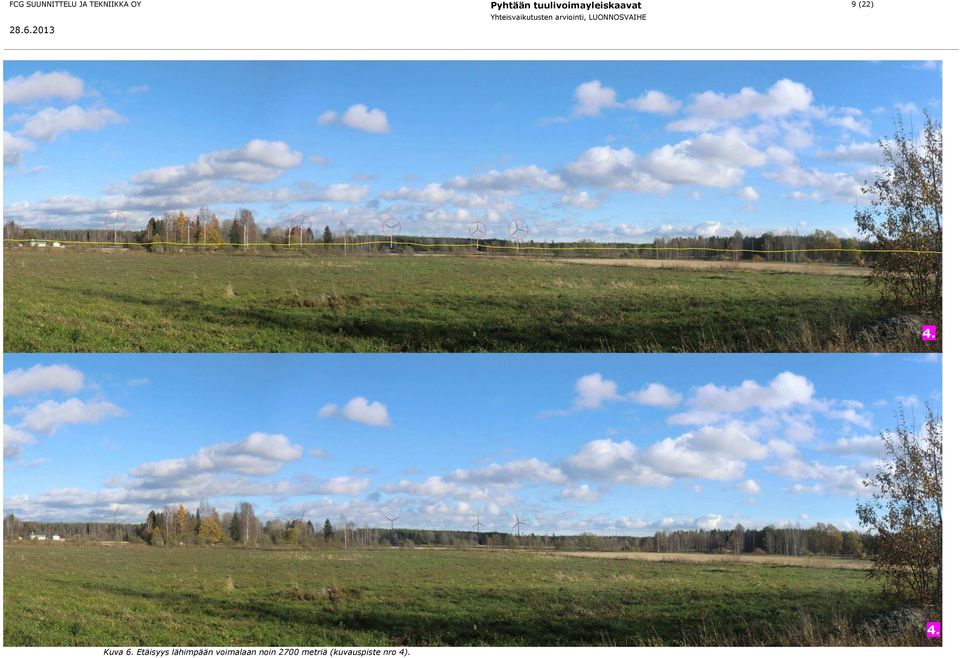

10 FCG SUUNNITTELU JA TEKNIIKKA OY Pyhtään tuulivoimayleiskaavat 9 22) 4 4 Kuva 6 Etäisyys lähimpään voimalaan noin 2700 metriä kuvauspiste nro 4)

11 FCG SUUNNITTELU JA TEKNIIKKA OY Pyhtään tuulivoimayleiskaavat 10 22) 5 5 Kuva 7 Etäisyys lähimpään tuulivoimalaan noin 4900 metriä kuvauspiste nro 5)

12 FCG SUUNNITTELU JA TEKNIIKKA OY Pyhtään tuulivoimayleiskaavat 11 22) 6 6 Kuva 8 Etäisyys lähimpään voimlaan noin 3700 metriä kuvauspiste nro 6)

13 FCG SUUNNITTELU JA TEKNIIKKA OY Pyhtään tuulivoimayleiskaavat 12 22) 7 7 Kuva 9 Etäisyys lähimpään voimalaan noin 3700 metriä kuvauspiste nro 7)

14 FCG SUUNNITTELU JA TEKNIIKKA OY Pyhtään tuulivoimayleiskaavat 13 22) 8 8 Kuva 10Etäisyys lähimpään voimalaan noin 3250 metriä kuvauspiste nro 8)

15 FCG SUUNNITTELU JA TEKNIIKKA OY Pyhtään tuulivoimayleiskaavat 14 22) 9 9 Kuva 11 Etäisyys lähimpään voimalaan noin 1650 metriä kuvauspiste nro 9)

16 FCG SUUNNITTELU JA TEKNIIKKA OY Pyhtään tuulivoimayleiskaavat 15 22) Kuva 12 Etäisyys lähimpään voimalaan noin 4600 metriä kuvauspiste nro 10)

17 FCG SUUNNITTELU JA TEKNIIKKA OY Pyhtään tuulivoimayleiskaavat 16 22) Kuva 13 Etäisyys lähimpään voimalaan noin 2750 metriä kuvauspiste nro 11) 12 Kuva 14 Etäisyys lähimpään voimalaan noin 2750 metriä kuvauspiste nro 12)

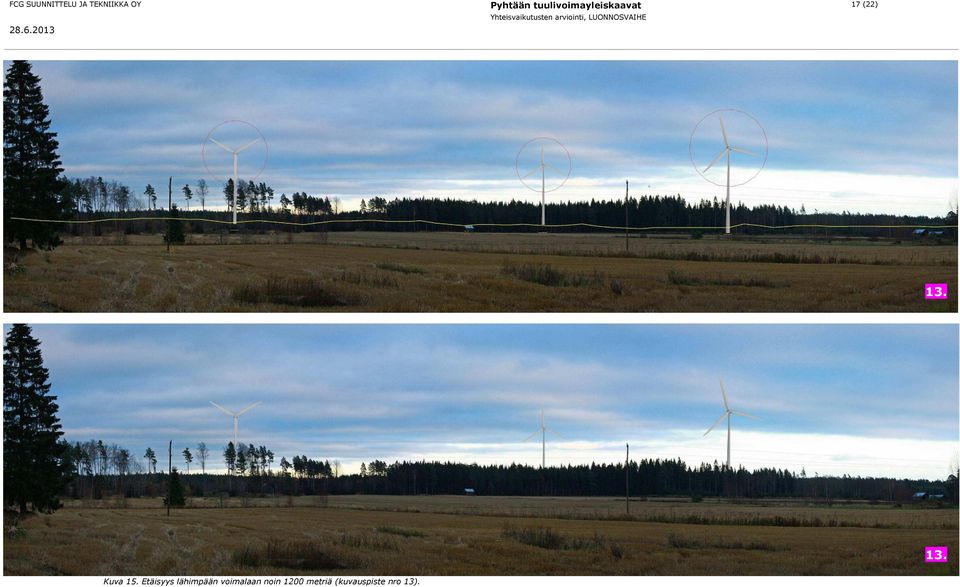

18 FCG SUUNNITTELU JA TEKNIIKKA OY Pyhtään tuulivoimayleiskaavat 17 22) Kuva 15 Etäisyys lähimpään voimalaan noin 1200 metriä kuvauspiste nro 13)

19 FCG SUUNNITTELU JA TEKNIIKKA OY Pyhtään tuulivoimayleiskaavat 18 22) 5 Melu- ja varjostusvaikutukset 51 Melumallinnus

20 FCG SUUNNITTELU JA TEKNIIKKA OY Pyhtään tuulivoimayleiskaavat 19 22) 6 Varjostusmallinnus

21 FCG SUUNNITTELU JA TEKNIIKKA OY Pyhtään tuulivoimayleiskaavat 20 22) 7 Liikenteelliset vaikutukset Hankkeiden liikenteelliset vaikutukset eivät lisää liikennemäärää Pyhtään kunnan alueelle Liikenteen kannalta merkittävimmät vaikutukset syntyvät eri alueiden rakentamisen yhteydessä Suurimmat liikenteelliset vaikutukset syntyvät hankkeita toteutettaessa, kun tuulivoimaloiden komponentteja ja asennuskalustoa tuodaan alueille Tällöin alueilla voi syntyä paikallisesti muuta liikennettä hidastavaa tai rajoittavaa vaikutusta Hankkeissa voidaan hyödyntää alueella jo sijaitsevia metsäautoteitä, mutta hankkeiden toteuttaminen edellyttää myös uusien huoltoteiden rakentamista Alueiden nykyisten teiden kantavuutta on osin parannettava ja ajoratoja levennettävä rakennusajan raskaille erikoiskuljetuksille soveltuviksi Tuulivoimaloiden komponenttien ja asennuskaluston kuljetuksessa tarvittavien huoltoteiden ajoradan minimileveysvaatimus on 5 6 metriä jolloin tiealueen kokonaisleveys on noin metriä Jyrkimmissä mutkissa puustoa joudutaan raivaamaan tätä leveämmältä alueelta voimalaitoksen lapojen kuljetusten vuoksi Yhdistelmän pituus n 70m)

22 FCG SUUNNITTELU JA TEKNIIKKA OY Pyhtään tuulivoimayleiskaavat 21 22) Kuva 16 Kaavaluonnosten laatimisessa käytetty liikenneverkkosuunnitelma ja kulkuyhteydet

23 FCG SUUNNITTELU JA TEKNIIKKA OY Pyhtään tuulivoimayleiskaavat 22 22) 8 Sähkönsiirron vaikutukset Alla olevassa kuvassa on esitetty tuulivoima-alueet likimääräisesti ja kaavasuunnittelun perusteena käytetty sähkönsiirtoreitistö Kuva 17 Kaavaluonnosten laatimisessa käytetty sähkönsiirtosuunnitelma
