1 INFINERGIES FINLAND OY YLIVIESKAN URAKKANEVAN TUULIVOIMAPUISTO Havainnekuvat ja näkymäalueanalyysi FCG SUUNNITTELU JA TEKNIIKKA OY P23597

2 YMPÄRISTÖVAIKUTUST EN ARVIOINTISELOSTUS Liite 7. Havainnekuvat ja näkymäalueanalyysi 1 37) Vadbäck Hans Sisällysluettelo 1 Maisema ja havainnekuvat Yhteisvaikutus Näkemäalueanalyysi... 2 FCG Suunnittelu ja tekniikka Oy Osmontie 34, PL 950, Helsinki Puh , fax , Y-tunnus Kotipaikka Helsinki

3 YMPÄRISTÖVAIKUTUSTEN ARVIOINTISELOSTUS Liite 7. Havainnekuvat ja näkymäalueanalyysi 2 37) URAKKANEVAN TUULIVOIMAPUISTO 1 Maisema ja havainnekuvat 1.1 Yhteisvaikutus Havainnekuvat on laadittu alueesta laadittua maastomallinnusta hyödyntäen WindPROohjelmalla. Havainnekuvat on laatinut Hans Vadbäck. Maastomallinnustarkastelun pohjalta tuulivoimapuiston lähiympäristöstä otettuihin valokuviin on mallinnettu tuulivoimalat. Mallinnusta varten otetut valokuvat on pyritty ottamaan kohteista, joille tuulivoimalat olisivat havaittavissa. Valokuvat on otettu FCG Suunnittelu ja tekniikka Oy toimesta. Valokuvat havainnekuvia varten on otettu digikameroilla. Kuvauksessa on käytetty kamerakohtaista polttoväliä, joka vastaa mahdollisimman lähelle ihmissilmällä havaittavaa kuvaa, eli kinofilmikameran 50 mm objektiivia. Automaattista panoraamakuvausta ei ole käytetty, vaan kuvat on yhdistetty panoraamakuviksi vasta kuvankäsittelyohjelmalla havainnekuvia laadittaessa. Urakkanevan havainnekuvat on laadittu Vestas V voimalalla. Voimaloiden roottorien halkaisija on 136 metriä ja voimalan napakorkeus havainnekuvissa on 182 metriä. Voimaloiden kokonaiskorkeus on enimmillään 250 metriä maapinnan yläpuolella. Yhteisvaikutuksia on tutkittu tiedossa olevien hankkeiden osalta. Urakkanevan tuulipuiston ohella myös pohjoispuolella sijaitsevalle Hirvinevalle ollaan suunnittelemassa 4 tuulivoimalan hanketta. Urakkanevan tuulivoimaloista lähimmillään noin 9 km etäisyydellä sijaitsee Tuomiperän tuulivoimapuiston osayleiskaava-alue, joka on hyväksytty kaupunginvaltuustossa Kaavasta on valitettu korkeimpaan hallinto-oikeuteen ja KHO on hylännyt kaavasta tehdyt valitukset. Hirvinevan ja Tuomiperän tuulivoimahankkeet on huomioitu kuvasovitteiden laadinnassa. Havainnekuvien laadinnassa Hirvinevan ja Tuomiperän voimalana on käytetty Vestas V126 voimalaa, jonka roottorien halkaisija on 126 metriä ja voimalan napakorkeus havainnekuvissa on 137 metriä. Näin ollen Hirvinevan ja Tuomiperän tuulivoimaloiden kokonaiskorkeus on noin 200 metriä. Sen sijaan Urakkanevan hankealueen itäpuolella sijaitseva Puntarinkankaan tuulivoimaosayleiskaavan laadinta Nivalan kaupungin alueelle on lopetettu, eikä huomioitu tässä selvityksessä. 2 Näkemäalueanalyysi Tuulivoimaloiden havaittavuus maisemassa riippuu voimaloiden korkeudesta ja ympäröivien alueiden peitteisyydestä sekä korkeusvaihteluiden eroista. Laajoilta avoimilta alueilta tuulipuiston lähialueella tuulivoimalat voidaan havaita parhaiten. Peitteisessä ympäristössä voimaloiden havaittavuus on hyvin paikallista ja näkemäsektorit jäävät kapeiksi ja paikallisiksi. Urakkanevan hankealueen pääosin metsätalouskäytössä ja on siten maisemaltaan metsäistä tai soistunutta. Maaston korkeuserot alueella ovat vähäisiä. Ympäröivien alueiden peitteisyys muodostavat näkemäesteitä tuulivoimaloiden näkyvyydelle. Siten tuulivoimalat voidaankin parhaiten erottaa avoimilta alueilta Kalajokilaakson alueelta. Kalajokilaakson viljelymaisema on osoitettu merkinnällä maakunnallisesti arvokkaat

4 YMPÄRISTÖVAIKUTUSTEN ARVIOINTISELOSTUS Liite 7. Havainnekuvat ja näkymäalueanalyysi 3 37) maisema-alueet, joita on ehdotettu myös valtakunnallisesti arvokkaiksi maisemaalueiksi. Merkittävimmät ja selkeimmät vaikutukset kohdistuvat kuitenkin niille alueille, josta näkemäalueanalyysin mukaan voimalat ovat selvästi havaittavissa. Etäisyyden kasvaessa voimaloiden havaittavuus heikkenee ja niiden maisemaa hallitseva ominaisuus pienenee. Näkemäalueanalyysi on laskennallinen malli voimaloiden näkyvyydestä, ja todellisuudessa hyvissä sääolosuhteissa voimalat tai niiden osia voidaan havaita myös kauempaa tuulipuistosta, kuin näkemäalueanalyysin tulokset osoittavat. Laskentamalli huomio maaston topografian ja myös alueen puusto on huomioitu laskelmissa. Laskentamallin puuston korkeustiedot perustuvat Luonnonvarakeskus Luke) vuoden 2013 monilähteisestä valtakunnan metsien inventoinnista MVMI), jossa käytetään Valtakunnan metsien inventoinnin VMI) maastomittausten lisäksi satelliittikuvia ja muita tietolähteitä, kuten Maanmittauslaitoksen numeerista maastotietokantaa ja korkeusmallia. Vuoden 2013 metsävarakartoissa karttateemojen maastoelementin koko on nyt metriä. Näkemäalueanalyysin pohjalta voidaan karkeasti arvioida myös lentoestevalojen näkyvyyttä. Lentoestevalot sijoitetaan voimalatornin päälle, eli niiden näkyvyys myötäilee tornin näkyvyysaluetta ja edustavat näin myös laskentatuloksia, Kuva 3).

5 FCG SUUNNITTELU JA TEKNIIKKA OY 4 37) Urakkaneva tuulivoimala Hirvinevan tuulivoimala Tuomiperän tuulivoimala 0 Kuva 1. Urakkanevan ja lähialueelle suunnitteilla olevien Hirvinevan ja Tuomiperän tuulivoimaloiden sijainnit km 5

6 FCG SUUNNITTELU JA TEKNIIKKA OY 5 37) Urakkaneva tuulivoimala Puuston pituus m) < 2,5 2,5-5,0 5,0-7,5 7,5-10,0 10,0-12,5 12,5-15,0 15,0-17,5 17,5-20,0 > 20,0 km 0 Kuva 2. Näkymäalueanalyysissä huomioitu puuston korkeustiedot Luke 2013) ja Urakkanevan tuulivoimaloiden numerointi 1-9)

7 FCG SUUNNITTELU JA TEKNIIKKA OY 6 37) Urakkaneva tuulivoimala Näkymäalueanalyysi kpl) km 0 Kuva 3. Urakkanevan näkymäalueanalyysin laskentatulos, sisältää ainoastaan Urakkanevan tuulivoimalat 1-9)

8 FCG SUUNNITTELU JA TEKNIIKKA OY 7 37) Urakkaneva tuulivoimala Rakennuskanta mtk) Asuinrakennus Liike- ja julkinen rak. Lomarakennus Teollinen rakennus Kirkko tai kirkollinen rak. Näkymäalueanalyysi kpl) km 0 Kuva 4. Näkymäalueanalyysin laskentatulos ja rakennukset lähde: Maanmittauslaitoksen maastotietokanta)

9 FCG SUUNNITTELU JA TEKNIIKKA OY 8 37) 11 Urakkaneva tuulivoimala Hirvinevan tuulivoimala Tuomiperän tuulivoimala Havainnekuvat nro) km 0 Kuva 5. Urakkanevan ja lähialueelle suunnitteilla olevien Hirvinevan ja Tuomiperän tuulivoimaloiden sijainnit sekä kuvasovitteiden valokuvauspaikat nro 1-11)

10 9 37) Urakkaneva tuulivoimala!. Havainnekuva nro) Rakennuskanta mtk) Asuinrakennus Liike- ja julkinen rak. Lomarakennus Teollinen rakennus Kirkko tai kirkollinen rak. Näkymäalueanalyysi kpl)! ! ,2 0,4 0,6 0,8 1 km Kuva 6. Urakkanevan tuulivoimaloiden näkymäalueanalyysitulos ja valokuvasovitepaikka nro 1 Ruiskuntie 275). Mallinnustuloksen mukaan voimaloita tulisi näkyä 1 kpl.

11 10 37) Valokuvasovite 1. Näkymä Ruiskuntie 275 kohdasta ja Urakkanevan tuulivoimalat 1-9). katselupisteestä lähes kokonaan metsän peittoon. Etäisyys lähimpään Urakkanevan voimalaan on noin 4,7 km. Urakkanevan voimalat jäävät

12 11 37) Urakkaneva tuulivoimala!. Havainnekuva nro) Rakennuskanta mtk) Asuinrakennus Liike- ja julkinen rak. Lomarakennus Teollinen rakennus Kirkko tai kirkollinen rak. Näkymäalueanalyysi kpl) 0! ,2 0,4 0,6 0,8 1 km Kuva 7. Urakkanevan tuulivoimaloiden näkymäalueanalyysitulos ja valokuvasovitepaikka nro 2 Toppipuhto Sarjankyläntie 600). Mallinnustuloksen mukaan voimaloita tulisi näkyä 8 kpl.

13 FCG SUUNNITTELU JA TEKNIIKKA OY 12 37) Valokuvasovite 2. Näkymä Toppipuhdosta ja Urakkanevan tuulivoimalat 1-9). Etäisyys lähimpään Urakkanevan voimalaan on noin 7,4 km. Urakkanevan voimaloiden roottorien navat jäävät metsän yläreunan tasolla.

14 13 37) Urakkaneva tuulivoimala!. Havainnekuva nro) Rakennuskanta mtk) Asuinrakennus!. 5 Liike- ja julkinen rak. Lomarakennus Teollinen rakennus Kirkko tai kirkollinen rak. Näkymäalueanalyysi kpl) !. 4! ,2 0,4 0,6 0,8 1 km Kuva 8. Urakkanevan tuulivoimaloiden näkymäalueanalyysitulos ja valokuvasovitepaikat nro 3, 4 ja 5 Mehtäperä. Mallinnustuloksen mukaan voimaloita tulisi näkyä kuvauspaikoille nro 3 =7 kpl, nro 4 = 7 kpl ja nro 5= 5 kpl.

15 14 37) Valokuvasovite 3. Näkymä Rautojantie 100 kohdasta ja Urakkanevan tuulivoimalat 1-9). Etäisyys lähimpään Urakkanevan voimalaan on noin 5,0 km.

16 15 37) Valokuvasovite 4. Näkymä Mehtäperän Takanevatieltä ja Urakkanevan tuulivoimalat 1-9). Etäisyys lähimpään Urakkanevan voimalaan on noin 3,8 km.

17 16 37) Valokuvasovite 5. Näkymä Hakuperältä Hakuperäntie 202 ja Urakkanevan tuulivoimalat 1-9). Etäisyys lähimpään Urakkanevan voimalaan on noin 2,3 km.

18 FCG SUUNNITTELU JA TEKNIIKKA OY 17 37) 4 Urakkaneva tuulivoimala Havainnekuva nro) Rakennuskanta mtk) Asuinrakennus Liike- ja julkinen rak. 3 Lomarakennus Teollinen rakennus Kirkko tai kirkollinen rak. Näkymäalueanalyysi kpl) km 0 0,2 0,4 0,6 0,8 1 Kuva 9. Urakkanevan tuulivoimaloiden näkymäalueanalyysitulos ja valokuvasovitepaikat nro 6, 7 ja 8 Raudasojan suunnasta. Mallinnustuloksen mukaan voimaloita tulisi näkyä kuvauspaikoille nro 6 =1 kpl, nro 7 = 8 kpl ja nro 8 = 9 kpl.

19 18 37) Valokuvasovite 6. Näkymä Säilynperältä Säilyntie 209 ja Urakkanevan tuulivoimalat 1-9). Etäisyys lähimpään Urakkanevan voimalaan on noin 2,7 km. Voimalat jäävät lähes kokonaisuudessa puuston peittoon yhtä voimalaa lukuun ottamatta.

20 19 37) Valokuvasovite 7. Näkymä Juolanperältä Katulantie 73 ja Urakkanevan tuulivoimalat 1-9). kokonaisuudessaan. Etäisyys lähimpään Urakkanevan voimalaan on noin 3,4 km. Lähes kaikki voimalat näkyvät

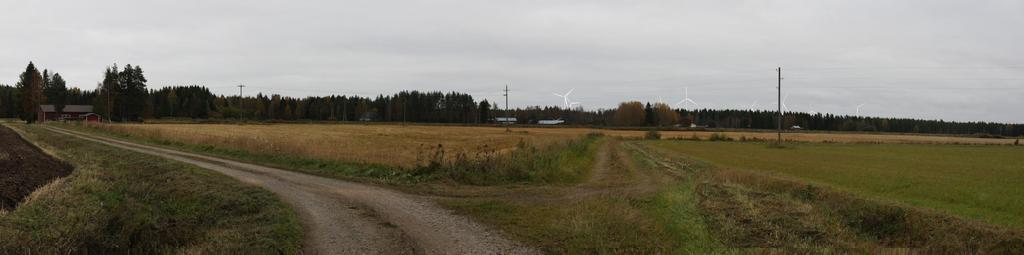

21 20 37) Valokuvasovite 8. Näkymä Savontieltä nro 1670 ja Urakkanevan tuulivoimalat 1-9). kokonaisuudessa. Etäisyys lähimpään Urakkanevan voimalaan on noin 4,5 km. Kaikki voimalat näkyvät lähes

22 FCG SUUNNITTELU JA TEKNIIKKA OY 21 37) Urakkaneva tuulivoimala Havainnekuva nro) Rakennuskanta mtk) Asuinrakennus Liike- ja julkinen rak. Lomarakennus Teollinen rakennus Kirkko tai kirkollinen rak. Näkymäalueanalyysi kpl) km 0 0,2 0,4 0,6 0,8 1 Kuva 10. Urakkanevan tuulivoimaloiden näkymäalueanalyysitulos ja valokuvasovitepaikat nro 9 ja 10 Raudaskylän suunnasta. Mallinnustuloksen mukaan voimaloita tulisi näkyä kuvauspaikoille nro 9 =8 kpl ja nro 10 = 4 kpl.

23 22 37) Valokuvasovite 9. Näkymä Raudaskylältä Mäenpääntie 20 ja Urakkanevan tuulivoimalat 1-9). Etäisyys lähimpään Urakkanevan voimalaan on noin 4,9 km. Kaikki voimalat näkyvät lähes kokonaisuudessa.

24 23 37) Valokuvasovite 10. Näkymä Savontien ja Huhmarintien risteysalueelta ja Urakkanevan tuulivoimalat 1-9). Etäisyys lähimpään Urakkanevan voimalaan on noin 7,2 km. Voimalat jäävät pääosin rakennuksen ja metsän taakse peittoon.

25 24 37)!. 11 Kuva 11. Valokuvasovitepaikka nro 11 sijainti Ylivieskan Tuomiperällä.

26 25 37) 11. Valokuvasovite 11. Näkymä Tuomiperältä ja Urakkanevan tuulivoimalat 1-9). Etäisyys lähimpään Urakkanevan voimalaan on noin 14 km. Voimalat jäävät kokonaisuudessa metsän taakse peittoon.

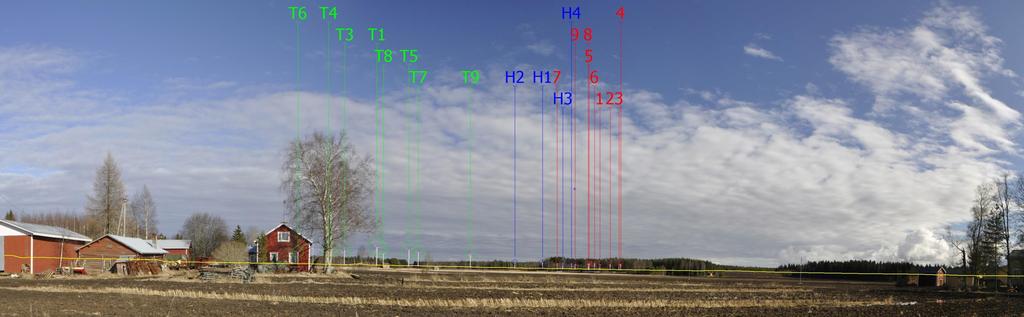

27 FCG SUUNNITTELU JA TEKNIIKKA OY 26 37) YHTEISVAIKUTUKSET 11 T1 T5 T3 T4 T6 T7 T8 T9 H4 H1 H3 10 Urakkaneva tuulivoimala V136 x HH182) Havainnekuva yhteisvaikutukset nro) 0 1,5 Hirvinevan tuulivoimala V126 x HH137) Tuomiperän tuulivoimala V126 x HH137) H km 3 4,5 Kuva 12.Yhteisvaikutusten Urakkaneva tuulivoimalat V136 x HH182, Hirvinevan tuulivoimalat V126 x HH137 ja Tuomiperän tuulivoimalat V126 x HH137 sekä havainnekuvauspaikat. Urakkanevan voimaloiden siipien roottori on tehostettu punaisella värillä, Hirvinevan sinisellä värillä ja Tuomiperän vihreällä värillä. 6 7,5

28 27 37) Valokuvasovite 1. Näkymä Ruiskuntie 275 kohdasta. Etäisyys lähimpään Urakkanevan voimalaan on noin 4,7 km. Urakkanevan voimalat jäävät katselupisteestä lähes kokonaan metsän peittoon kun taas Hirvinevan ja Tuomiperän tuulivoimailat jäävät kokonaisuudessa metsän taakse peittoon.

29 FCG SUUNNITTELU JA TEKNIIKKA OY 28 37) Valokuvasovite 2. Näkymä Toppipuhdosta. Etäisyys lähimpään voimalaan on noin 7,4 km. Urakkanevan voimaloiden roottorien navat jäävät metsän yläreunan tasolla. Hirvinevan ja Tuomiperän tuulivoimailat jäävät kokonaisuudessa metsän taakse peittoon.

30 29 37) Valokuvasovite 3. Näkymä Rautojantie 100 kohdasta. Etäisyys lähimpään voimalaan on noin 5,0 km. Hirvinevan tuulivoimalat jäävät lähes kokonaisuudessa metsän taakse peittoon ainoastaan lavat kärjet saattavat pilkottaa. Tuomiperän tuulivoimailat jäävät kokonaisuudessa metsän taakse peittoon.

31 30 37) Valokuvasovite 4. Näkymä Mehtäperän Takanevatieltä. Etäisyys lähimpään voimalaan on noin 3,8 km. Hirvinevan ja Tuomiperän tuulivoimailat jäävät kokonaisuudessa metsän taakse peittoon.

32 31 37) Valokuvasovite 5. Näkymä Hakuperältä Hakuperäntie 202. Etäisyys lähimpään voimalaan on noin 2,3 km. Hirvinevan ja Tuomiperän tuulivoimailat jäävät kokonaisuudessa metsän taakse peittoon.

33 32 37) Valokuvasovit 6. Näkymä Säilynperältä Säilyntie 209. Etäisyys lähimpään Urakkanevan voimalaan on noin 2,7 km. Voimalat jäävät lähes kokonaisuudessa puuston peittoon yhtä voimalaa lukuun ottamatta. Hirvinevan ja Tuomiperän tuulivoimailat eivät ole näkymäsektorissa.

34 33 37) Valokuvasovite 7. Näkymä Juolanperältä Katulantie 73. Etäisyys lähimpään voimalaan on noin 3,4 km. Lähes kaikki Urakkanevan voimalat näkyvät kokonaisuudessaan. Hirvinevan ja Tuomiperän tuulivoimailat jäävät kokonaisuudessa maaston muodon tai metsän taakse peittoon.

35 34 37) Valokuvasovite 8. Näkymä Savontieltä nro Etäisyys lähimpään voimalaan on noin 4,5 km. Kaikki Urakkanevan voimalat näkyvät lähes kokonaisuudessa. Hirvinevan voimalat jäävät lähes kokonaisuudessaan pihapuiden ja metsän taakse peittoon. Tuomiperän voimalat eivät näy näkymäsektorissa.

36 35 37) Valokuvasovite 9. Näkymä Raudaskylältä Mäenpääntie 20. Etäisyys lähimpään voimalaan on noin 4,9 km. Kaikki Urakkanevan voimalat näkyvät lähes kokonaisuudessa. Hirvinevan voimalat jäävät osittain metsän taakse peittoon ja Tuomiperän voimalat eivät näy näkymäsektorissa.

37 36 37) Valokuvasovite 10. Näkymä Savontien ja Huhmarintien risteysalueelta. Etäisyys lähimpään voimalaan on noin 7,2 km. Urakkanevan voimalat jäävät pääosin rakennuksen ja metsän taakse peittoon. Hirvinevan voimalat näkyvät lähes kokonaisuudessa kuvan keskellä ja Tuomiperän voimalat jäävät kuvan vasempaan laittaan lähes kokonaisuudessaan metsän taakse peittoon.

38 37 37) Valokuvasovite 11. Näkymä Tuomiperältä. Etäisyys lähimpään voimalaan on noin 3,6 km. Tuomiperän voimalat näkyvät lähes kokonaisuudessa ja muut voimalat jäävät kokonaisuudessa metsän taakse peittoon.
