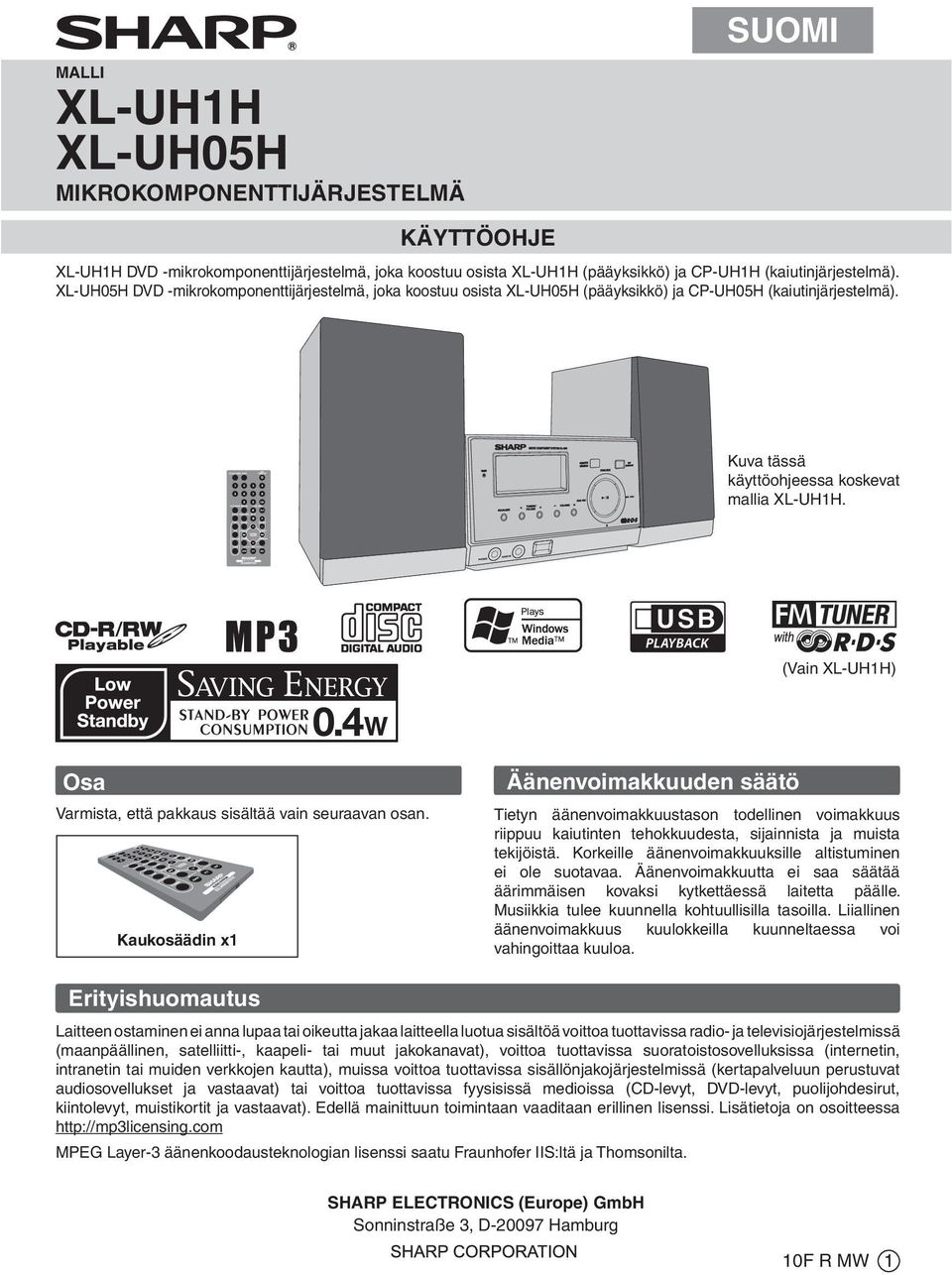

1 SUOMI MALLI XL-UHH XL-UH05H MIKROKOMPONENTTIJÄRJESTELMÄ KÄYTTÖOHJE XL-UHH DVD -mikrokomponenttijärjestelmä, joka koostuu osista XL-UHH (pääyksikkö) ja CP-UHH (kaiutinjärjestelmä). XL-UH05H DVD -mikrokomponenttijärjestelmä, joka koostuu osista XL-UH05H (pääyksikkö) ja CP-UH05H (kaiutinjärjestelmä). Kuva tässä käyttöohjeessa koskevat mallia XL-UHH. (Vain XL-UHH) Osa Varmista, että pakkaus sisältää vain seuraavan osan. Kaukosäädin x Äänenvoimakkuuden säätö Tietyn äänenvoimakkuustason todellinen voimakkuus riippuu kaiutinten tehokkuudesta, sijainnista ja muista tekijöistä. Korkeille äänenvoimakkuuksille altistuminen ei ole suotavaa. Äänenvoimakkuutta ei saa säätää äärimmäisen kovaksi kytkettäessä laitetta päälle. Musiikkia tulee kuunnella kohtuullisilla tasoilla. Liiallinen äänenvoimakkuus kuulokkeilla kuunneltaessa voi vahingoittaa kuuloa. Erityishuomautus Laitteen ostaminen ei anna lupaa tai oikeutta jakaa laitteella luotua sisältöä voittoa tuottavissa radio- ja televisiojärjestelmissä (maanpäällinen, satelliitti-, kaapeli- tai muut jakokanavat), voittoa tuottavissa suoratoistosovelluksissa (internetin, intranetin tai muiden verkkojen kautta), muissa voittoa tuottavissa sisällönjakojärjestelmissä (kertapalveluun perustuvat audiosovellukset ja vastaavat) tai voittoa tuottavissa fyysisissä medioissa (CD-levyt, DVD-levyt, puolijohdesirut, kiintolevyt, muistikortit ja vastaavat). Edellä mainittuun toimintaan vaaditaan erillinen lisenssi. Lisätietoja on osoitteessa MPEG Layer- äänenkoodausteknologian lisenssi saatu Fraunhofer IIS:ltä ja Thomsonilta. SHARP ELECTRONICS (Europe) GmbH Sonninstraße, D-0097 Hamburg 0F R MW

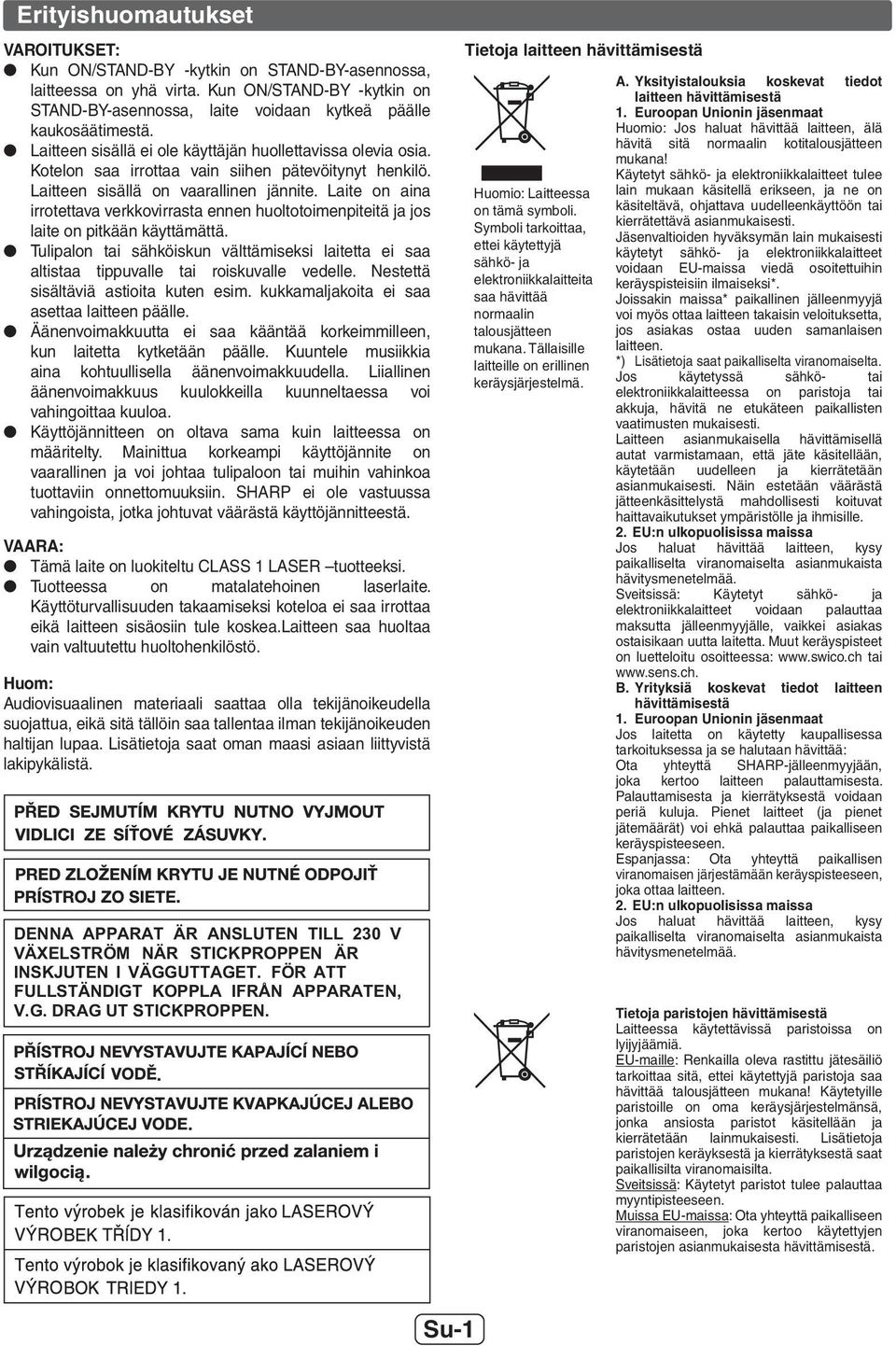

2 Erityishuomautukset VAROITUKSET: Kun ON/STAND-BY -kytkin on STAND-BY-asennossa, laitteessa on yhä virta. Kun ON/STAND-BY -kytkin on STAND-BY-asennossa, laite voidaan kytkeä päälle kaukosäätimestä. Laitteen sisällä ei ole käyttäjän huollettavissa olevia osia. Kotelon saa irrottaa vain siihen pätevöitynyt henkilö. Laitteen sisällä on vaarallinen jännite. Laite on aina irrotettava verkkovirrasta ennen huoltotoimenpiteitä ja jos laite on pitkään käyttämättä. Tulipalon tai sähköiskun välttämiseksi laitetta ei saa altistaa tippuvalle tai roiskuvalle vedelle. Nestettä sisältäviä astioita kuten esim. kukkamaljakoita ei saa asettaa laitteen päälle. Äänenvoimakkuutta ei saa kääntää korkeimmilleen, kun laitetta kytketään päälle. Kuuntele musiikkia aina kohtuullisella äänenvoimakkuudella. Liiallinen äänenvoimakkuus kuulokkeilla kuunneltaessa voi vahingoittaa kuuloa. Käyttöjännitteen on oltava sama kuin laitteessa on määritelty. Mainittua korkeampi käyttöjännite on vaarallinen ja voi johtaa tulipaloon tai muihin vahinkoa tuottaviin onnettomuuksiin. SHARP ei ole vastuussa vahingoista, jotka johtuvat väärästä käyttöjännitteestä. VAARA: Tämä laite on luokiteltu CLASS LASER tuotteeksi. Tuotteessa on matalatehoinen laserlaite. Käyttöturvallisuuden takaamiseksi koteloa ei saa irrottaa eikä laitteen sisäosiin tule koskea.laitteen saa huoltaa vain valtuutettu huoltohenkilöstö. Audiovisuaalinen materiaali saattaa olla tekijänoikeudella suojattua, eikä sitä tällöin saa tallentaa ilman tekijänoikeuden haltijan lupaa. Lisätietoja saat oman maasi asiaan liittyvistä lakipykälistä. DENNA APPARAT ÄR ANSLUTEN TILL 0 V VÄXELSTRÖM NÄR STICKPROPPEN ÄR INSKJUTEN I VÄGGUTTAGET. FÖR ATT FULLSTÄNDIGT KOPPLA IFRÅN APPARATEN, V.G. DRAG UT STICKPROPPEN. Tietoja laitteen hävittämisestä Huomio: Laitteessa on tämä symboli. Symboli tarkoittaa, ettei käytettyjä sähkö- ja elektroniikkalaitteita saa hävittää normaalin talousjätteen mukana. Tällaisille laitteille on erillinen keräysjärjestelmä. A. Yksityistalouksia koskevat tiedot laitteen hävittämisestä. Euroopan Unionin jäsenmaat Huomio: Jos haluat hävittää laitteen, älä hävitä sitä normaalin kotitalousjätteen mukana! Käytetyt sähkö- ja elektroniikkalaitteet tulee lain mukaan käsitellä erikseen, ja ne on käsiteltävä, ohjattava uudelleenkäyttöön tai kierrätettävä asianmukaisesti. Jäsenvaltioiden hyväksymän lain mukaisesti käytetyt sähkö- ja elektroniikkalaitteet voidaan EU-maissa viedä osoitettuihin keräyspisteisiin ilmaiseksi*. Joissakin maissa* paikallinen jälleenmyyjä voi myös ottaa laitteen takaisin veloituksetta, jos asiakas ostaa uuden samanlaisen laitteen. *) Lisätietoja saat paikalliselta viranomaiselta. Jos käytetyssä sähkö- tai elektroniikkalaitteessa on paristoja tai akkuja, hävitä ne etukäteen paikallisten vaatimusten mukaisesti. Laitteen asianmukaisella hävittämisellä autat varmistamaan, että jäte käsitellään, käytetään uudelleen ja kierrätetään asianmukaisesti. Näin estetään väärästä jätteenkäsittelystä mahdollisesti koituvat haittavaikutukset ympäristölle ja ihmisille.. EU:n ulkopuolisissa maissa Jos haluat hävittää laitteen, kysy paikalliselta viranomaiselta asianmukaista hävitysmenetelmää. Sveitsissä: Käytetyt sähkö- ja elektroniikkalaitteet voidaan palauttaa maksutta jälleenmyyjälle, vaikkei asiakas ostaisikaan uutta laitetta. Muut keräyspisteet on luetteloitu osoitteessa: tai B. Yrityksiä koskevat tiedot laitteen hävittämisestä. Euroopan Unionin jäsenmaat Jos laitetta on käytetty kaupallisessa tarkoituksessa ja se halutaan hävittää: Ota yhteyttä SHARP-jälleenmyyjään, joka kertoo laitteen palauttamisesta. Palauttamisesta ja kierrätyksestä voidaan periä kuluja. Pienet laitteet (ja pienet jätemäärät) voi ehkä palauttaa paikalliseen keräyspisteeseen. Espanjassa: Ota yhteyttä paikallisen viranomaisen järjestämään keräyspisteeseen, joka ottaa laitteen.. EU:n ulkopuolisissa maissa Jos haluat hävittää laitteen, kysy paikalliselta viranomaiselta asianmukaista hävitysmenetelmää. Tietoja paristojen hävittämisestä Laitteessa käytettävissä paristoissa on lyijyjäämiä. EU-maille: Renkailla oleva rastittu jätesäiliö tarkoittaa sitä, ettei käytettyjä paristoja saa hävittää talousjätteen mukana! Käytetyille paristoille on oma keräysjärjestelmänsä, jonka ansiosta paristot käsitellään ja kierrätetään lainmukaisesti. Lisätietoja paristojen keräyksestä ja kierrätyksestä saat paikallisilta viranomaisilta. Sveitsissä: Käytetyt paristot tulee palauttaa myyntipisteeseen. Muissa EU-maissa: Ota yhteyttä paikalliseen viranomaiseen, joka kertoo käytettyjen paristojen asianmukaisesta hävittämisestä. Su-

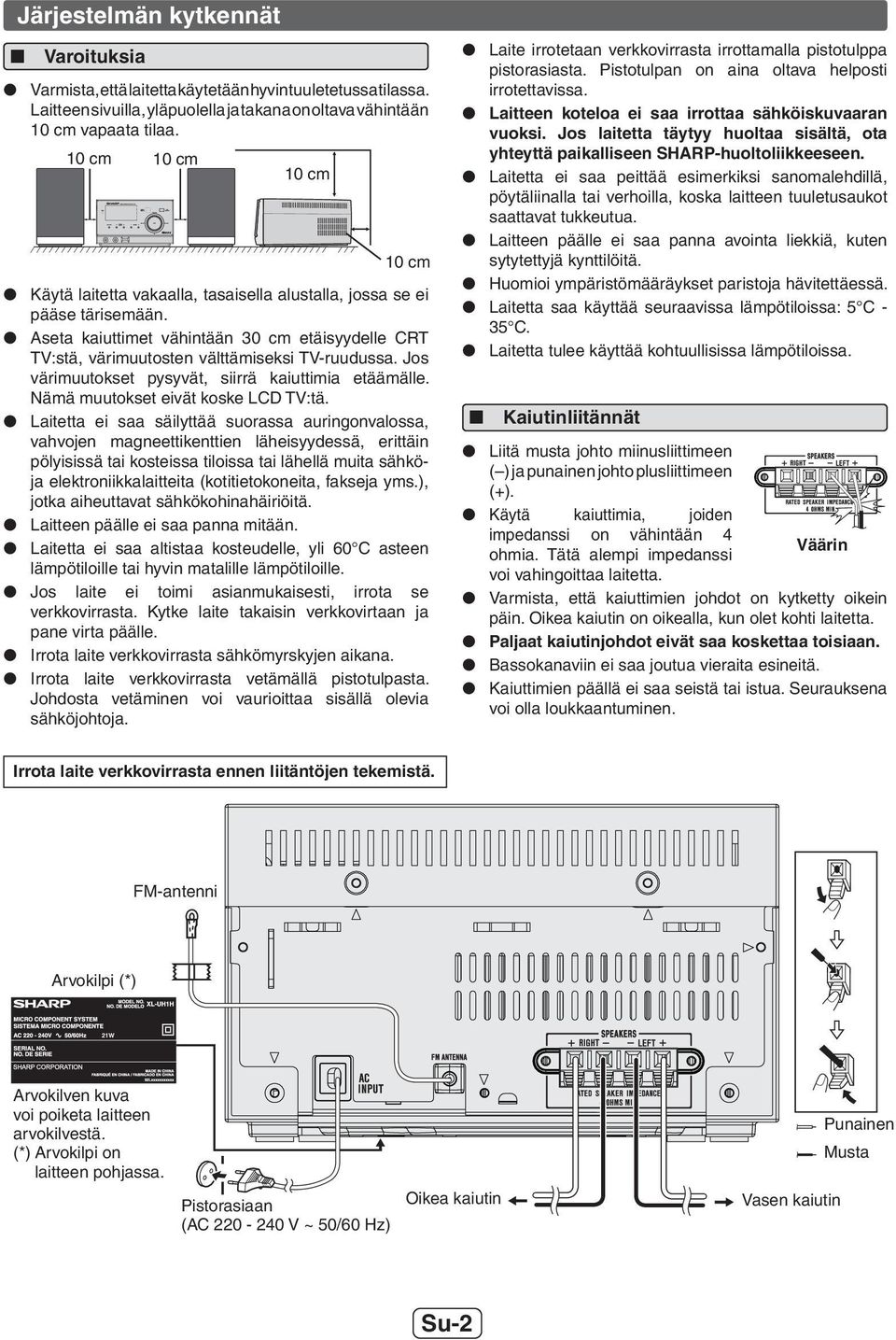

3 Järjestelmän kytkennät Varoituksia Varmista, että laitetta käytetään hyvin tuuletetussa tilassa. Laitteen sivuilla, yläpuolella ja takana on oltava vähintään 0 cm vapaata tilaa. 0 cm 0 cm 0 cm 0 cm Käytä laitetta vakaalla, tasaisella alustalla, jossa se ei pääse tärisemään. Aseta kaiuttimet vähintään 0 cm etäisyydelle CRT TV:stä, värimuutosten välttämiseksi TV-ruudussa. Jos värimuutokset pysyvät, siirrä kaiuttimia etäämälle. Nämä muutokset eivät koske LCD TV:tä. Laitetta ei saa säilyttää suorassa auringonvalossa, vahvojen magneettikenttien läheisyydessä, erittäin pölyisissä tai kosteissa tiloissa tai lähellä muita sähköja elektroniikkalaitteita (kotitietokoneita, fakseja yms.), jotka aiheuttavat sähkökohinahäiriöitä. Laitteen päälle ei saa panna mitään. Laitetta ei saa altistaa kosteudelle, yli 60 C asteen lämpötiloille tai hyvin matalille lämpötiloille. Jos laite ei toimi asianmukaisesti, irrota se verkkovirrasta. Kytke laite takaisin verkkovirtaan ja pane virta päälle. Irrota laite verkkovirrasta sähkömyrskyjen aikana. Irrota laite verkkovirrasta vetämällä pistotulpasta. Johdosta vetäminen voi vaurioittaa sisällä olevia sähköjohtoja. Laite irrotetaan verkkovirrasta irrottamalla pistotulppa pistorasiasta. Pistotulpan on aina oltava helposti irrotettavissa. Laitteen koteloa ei saa irrottaa sähköiskuvaaran vuoksi. Jos laitetta täytyy huoltaa sisältä, ota yhteyttä paikalliseen SHARP-huoltoliikkeeseen. Laitetta ei saa peittää esimerkiksi sanomalehdillä, pöytäliinalla tai verhoilla, koska laitteen tuuletusaukot saattavat tukkeutua. Laitteen päälle ei saa panna avointa liekkiä, kuten sytytettyjä kynttilöitä. Huomioi ympäristömääräykset paristoja hävitettäessä. Laitetta saa käyttää seuraavissa lämpötiloissa: 5 C - 5 C. Laitetta tulee käyttää kohtuullisissa lämpötiloissa. Kaiutinliitännät Liitä musta johto miinusliittimeen ( ) ja punainen johto plusliittimeen (+). Käytä kaiuttimia, joiden impedanssi on vähintään 4 ohmia. Tätä alempi impedanssi voi vahingoittaa laitetta. Väärin Varmista, että kaiuttimien johdot on kytketty oikein päin. Oikea kaiutin on oikealla, kun olet kohti laitetta. Paljaat kaiutinjohdot eivät saa koskettaa toisiaan. Bassokanaviin ei saa joutua vieraita esineitä. Kaiuttimien päällä ei saa seistä tai istua. Seurauksena voi olla loukkaantuminen. Irrota laite verkkovirrasta ennen liitäntöjen tekemistä. FM-antenni Arvokilpi (*) W Arvokilven kuva voi poiketa laitteen arvokilvestä. (*) Arvokilpi on laitteen pohjassa. Punainen Musta Pistorasiaan (AC 0-40 V ~ 50/60 Hz) Oikea kaiutin Vasen kaiutin Su-

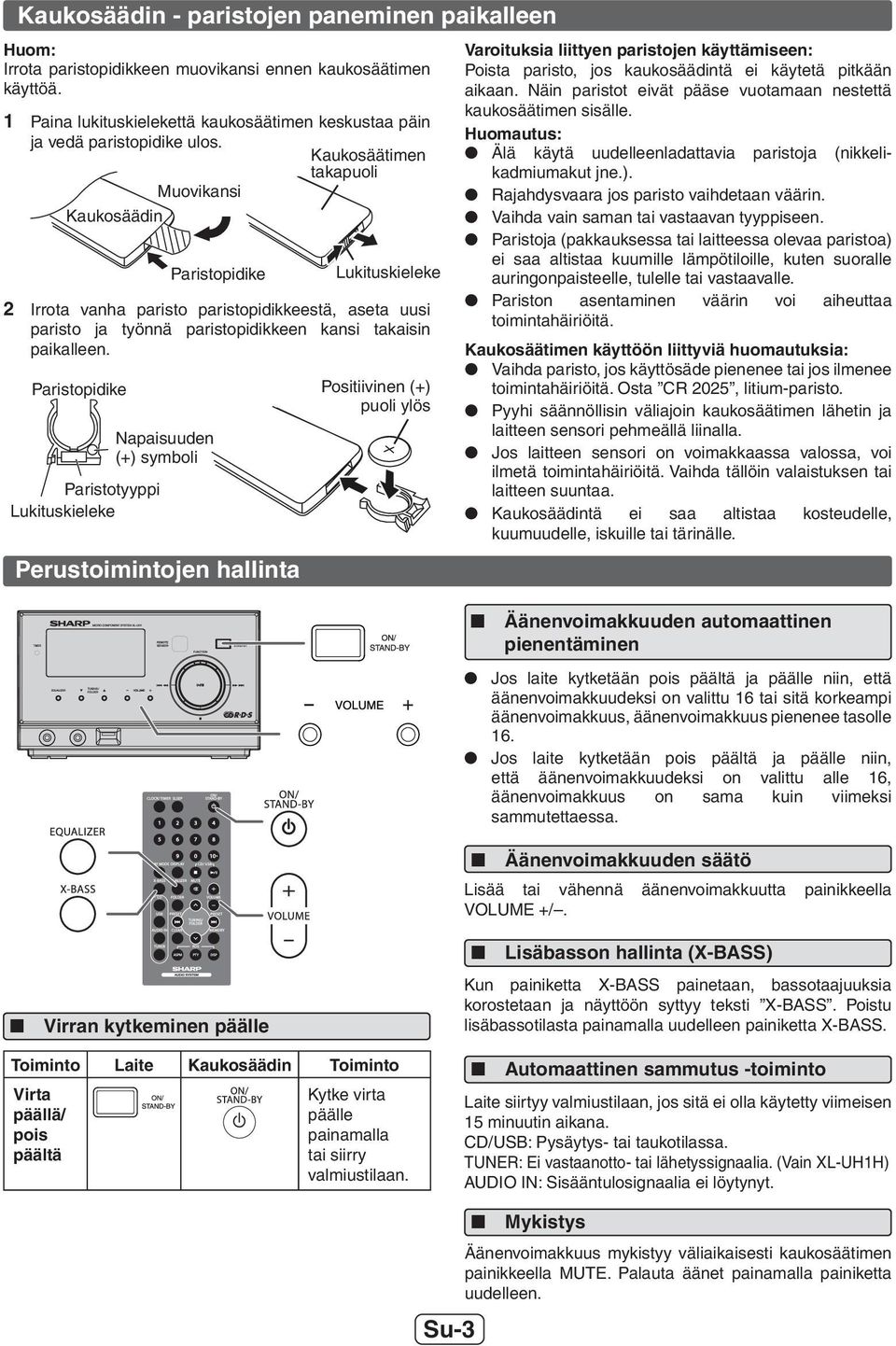

4 Irrota paristopidikkeen muovikansi ennen kaukosäätimen käyttöä. Kaukosäädin - paristojen paneminen paikalleen Paina lukituskielekettä kaukosäätimen keskustaa päin ja vedä paristopidike ulos. Kaukosäätimen takapuoli Muovikansi Kaukosäädin Irrota vanha paristo paristopidikkeestä, aseta uusi paristo ja työnnä paristopidikkeen kansi takaisin paikalleen. Paristopidike Paristotyyppi Lukituskieleke Napaisuuden (+) symboli Paristopidike Perustoimintojen hallinta Lukituskieleke Positiivinen (+) puoli ylös Varoituksia liittyen paristojen käyttämiseen: Poista paristo, jos kaukosäädintä ei käytetä pitkään aikaan. Näin paristot eivät pääse vuotamaan nestettä kaukosäätimen sisälle. Huomautus: Älä käytä uudelleenladattavia paristoja (nikkelikadmiumakut jne.). Rajahdysvaara jos paristo vaihdetaan väärin. Vaihda vain saman tai vastaavan tyyppiseen. Paristoja (pakkauksessa tai laitteessa olevaa paristoa) ei saa altistaa kuumille lämpötiloille, kuten suoralle auringonpaisteelle, tulelle tai vastaavalle. Pariston asentaminen väärin voi aiheuttaa toimintahäiriöitä. Kaukosäätimen käyttöön liittyviä huomautuksia: Vaihda paristo, jos käyttösäde pienenee tai jos ilmenee toimintahäiriöitä. Osta CR 05, litium-paristo. Pyyhi säännöllisin väliajoin kaukosäätimen lähetin ja laitteen sensori pehmeällä liinalla. Jos laitteen sensori on voimakkaassa valossa, voi ilmetä toimintahäiriöitä. Vaihda tällöin valaistuksen tai laitteen suuntaa. Kaukosäädintä ei saa altistaa kosteudelle, kuumuudelle, iskuille tai tärinälle. Äänenvoimakkuuden automaattinen pienentäminen Jos laite kytketään pois päältä ja päälle niin, että äänenvoimakkuudeksi on valittu 6 tai sitä korkeampi äänenvoimakkuus, äänenvoimakkuus pienenee tasolle 6. Jos laite kytketään pois päältä ja päälle niin, että äänenvoimakkuudeksi on valittu alle 6, äänenvoimakkuus on sama kuin viimeksi sammutettaessa. Äänenvoimakkuuden säätö Lisää tai vähennä äänenvoimakkuutta painikkeella VOLUME +/. Virran kytkeminen päälle Lisäbasson hallinta (X-BASS) Kun painiketta X-BASS painetaan, bassotaajuuksia korostetaan ja näyttöön syttyy teksti X-BASS. Poistu lisäbassotilasta painamalla uudelleen painiketta X-BASS. Toiminto Laite Kaukosäädin Toiminto Virta päällä/ pois päältä Kytke virta päälle painamalla tai siirry valmiustilaan. Automaattinen sammutus -toiminto Laite siirtyy valmiustilaan, jos sitä ei olla käytetty viimeisen 5 minuutin aikana. CD/USB: Pysäytys- tai taukotilassa. TUNER: Ei vastaanotto- tai lähetyssignaalia. (Vain XL-UHH) AUDIO IN: Sisääntulosignaalia ei löytynyt. Su- Mykistys Äänenvoimakkuus mykistyy väliaikaisesti kaukosäätimen painikkeella MUTE. Palauta äänet painamalla painiketta uudelleen.

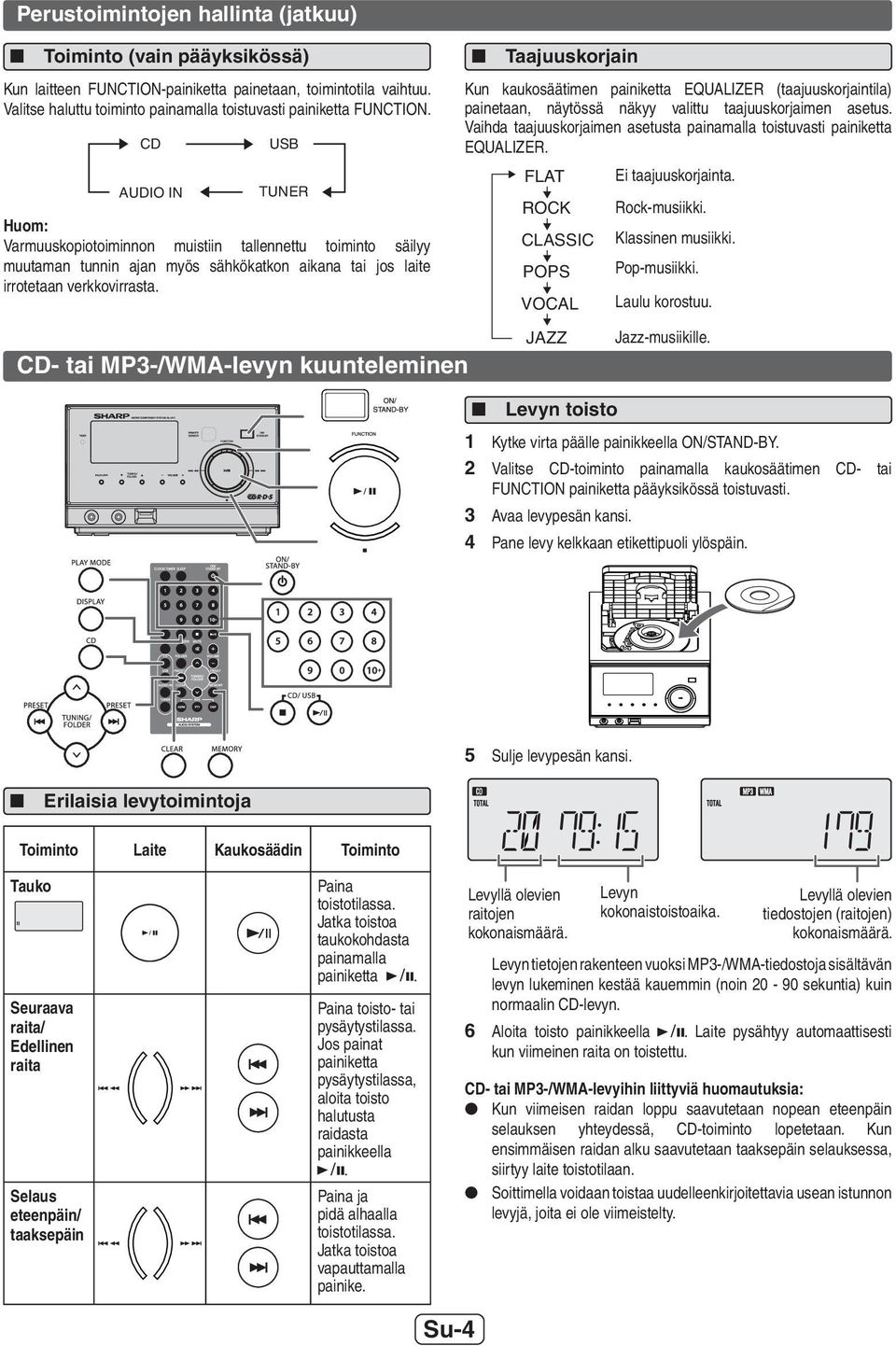

5 Perustoimintojen hallinta (jatkuu) Toiminto (vain pääyksikössä) Kun laitteen FUNCTION-painiketta painetaan, toimintotila vaihtuu. Valitse haluttu toiminto painamalla toistuvasti painiketta FUNCTION. CD AUDIO IN USB TUNER Varmuuskopiotoiminnon muistiin tallennettu toiminto säilyy muutaman tunnin ajan myös sähkökatkon aikana tai jos laite irrotetaan verkkovirrasta. CD- tai MP-/WMA-levyn kuunteleminen Taajuuskorjain Kun kaukosäätimen painiketta EQUALIZER (taajuuskorjaintila) painetaan, näytössä näkyy valittu taajuuskorjaimen asetus. Vaihda taajuuskorjaimen asetusta painamalla toistuvasti painiketta EQUALIZER. FLAT ROCK CLASSIC POPS VOCAL JAZZ Ei taajuuskorjainta. Rock-musiikki. Klassinen musiikki. Pop-musiikki. Laulu korostuu. Jazz-musiikille. 4 Levyn toisto Kytke virta päälle painikkeella ON/STAND-BY. Valitse CD-toiminto painamalla kaukosäätimen CD- tai FUNCTION painiketta pääyksikössä toistuvasti. Avaa levypesän kansi. Pane levy kelkkaan etikettipuoli ylöspäin. 5 Sulje levypesän kansi. Erilaisia levytoimintoja Toiminto Laite Kaukosäädin Toiminto Tauko Seuraava raita/ Edellinen raita Selaus eteenpäin/ taaksepäin Paina toistotilassa. Jatka toistoa taukokohdasta painamalla painiketta. Paina toisto- tai pysäytystilassa. Jos painat painiketta pysäytystilassa, aloita toisto halutusta raidasta painikkeella. Paina ja pidä alhaalla toistotilassa. Jatka toistoa vapauttamalla painike. Levyllä olevien raitojen kokonaismäärä. 6 Levyn kokonaistoistoaika. Levyllä olevien tiedostojen (raitojen) kokonaismäärä. Levyn tietojen rakenteen vuoksi MP-/WMA-tiedostoja sisältävän levyn lukeminen kestää kauemmin (noin 0-90 sekuntia) kuin normaalin CD-levyn. Aloita toisto painikkeella. Laite pysähtyy automaattisesti kun viimeinen raita on toistettu. CD- tai MP-/WMA-levyihin liittyviä huomautuksia: Kun viimeisen raidan loppu saavutetaan nopean eteenpäin selauksen yhteydessä, CD-toiminto lopetetaan. Kun ensimmäisen raidan alku saavutetaan taaksepäin selauksessa, siirtyy laite toistotilaan. Soittimella voidaan toistaa uudelleenkirjoitettavia usean istunnon levyjä, joita ei ole viimeistelty. Su-4

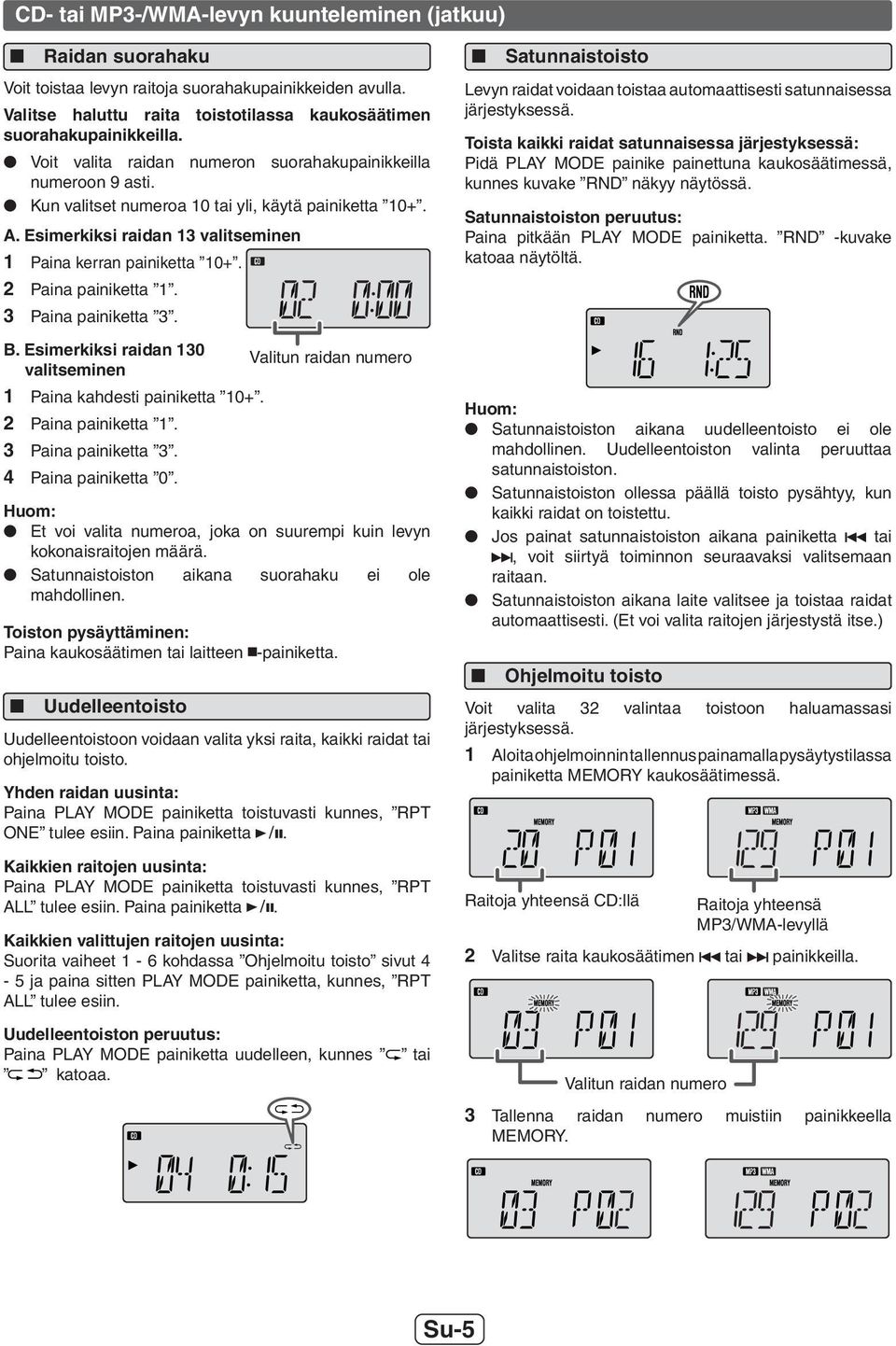

6 CD- tai MP-/WMA-levyn kuunteleminen (jatkuu) Raidan suorahaku Voit toistaa levyn raitoja suorahakupainikkeiden avulla. Valitse haluttu raita toistotilassa kaukosäätimen suorahakupainikkeilla. Voit valita raidan numeron suorahakupainikkeilla numeroon 9 asti. Kun valitset numeroa 0 tai yli, käytä painiketta 0+. A. Esimerkiksi raidan valitseminen Paina kerran painiketta 0+. Paina painiketta. Paina painiketta. B. Esimerkiksi raidan 0 Valitun raidan numero valitseminen Paina kahdesti painiketta 0+. Paina painiketta. Paina painiketta. 4 Paina painiketta 0. Et voi valita numeroa, joka on suurempi kuin levyn kokonaisraitojen määrä. Satunnaistoiston aikana suorahaku ei ole mahdollinen. Toiston pysäyttäminen: Paina kaukosäätimen tai laitteen -painiketta. Uudelleentoisto Uudelleentoistoon voidaan valita yksi raita, kaikki raidat tai ohjelmoitu toisto. Yhden raidan uusinta: Paina PLAY MODE painiketta toistuvasti kunnes, RPT ONE tulee esiin. Paina painiketta. Kaikkien raitojen uusinta: Paina PLAY MODE painiketta toistuvasti kunnes, RPT ALL tulee esiin. Paina painiketta. Kaikkien valittujen raitojen uusinta: Suorita vaiheet - 6 kohdassa Ohjelmoitu toisto sivut 4-5 ja paina sitten PLAY MODE painiketta, kunnes, RPT ALL tulee esiin. Uudelleentoiston peruutus: Paina PLAY MODE painiketta uudelleen, kunnes tai katoaa. Satunnaistoisto Levyn raidat voidaan toistaa automaattisesti satunnaisessa järjestyksessä. Toista kaikki raidat satunnaisessa järjestyksessä: Pidä PLAY MODE painike painettuna kaukosäätimessä, kunnes kuvake RND näkyy näytössä. Satunnaistoiston peruutus: Paina pitkään PLAY MODE painiketta. RND -kuvake katoaa näytöltä. Satunnaistoiston aikana uudelleentoisto ei ole mahdollinen. Uudelleentoiston valinta peruuttaa satunnaistoiston. Satunnaistoiston ollessa päällä toisto pysähtyy, kun kaikki raidat on toistettu. Jos painat satunnaistoiston aikana painiketta tai, voit siirtyä toiminnon seuraavaksi valitsemaan raitaan. Satunnaistoiston aikana laite valitsee ja toistaa raidat automaattisesti. (Et voi valita raitojen järjestystä itse.) Ohjelmoitu toisto Voit valita valintaa toistoon haluamassasi järjestyksessä. Aloita ohjelmoinnin tallennus painamalla pysäytystilassa painiketta MEMORY kaukosäätimessä. Raitoja yhteensä CD:llä Valitse raita kaukosäätimen tai painikkeilla. Valitun raidan numero Raitoja yhteensä MP/WMA-levyllä Tallenna raidan numero muistiin painikkeella MEMORY. Su-5

7 CD- tai MP-/WMA-levyn kuunteleminen (jatkuu) Lisää raitoja muistiin toistamalla kohdat -. Voit ohjelmoida enintään raitaa. Jos teet virheen, paina CLEAR-painiketta, kun MEMORY -symboli vilkkuu. Joka kerta kun painiketta painetaan, poistetaan yksi raita, alkaen viimeksi ohjelmoidusta raidasta. Aloita toisto painikkeella. Paina painiketta CD. Muistissa oleva määrä tulee esiin. MP/WMA levyn toisto kansiotilan ollessa päällä CD-R/RW-levyn toistaminen. Paina painiketta CD ja pane levypesään MP-/WMAlevy. Kun levy on luettu, näytössä näkyvät levyn tiedot. Raitojen kokonaismäärä Ohjelmoidun toiston peruuttaminen: Aloita ohjelmoinnin tallennus painamalla pysäytystilassa ja MEMORY symbolin palaessa painiketta CLEAR kaukosäätimessä. Näytössä näkyy teksti MEMORY ja kaikki ohjelmoitu sisältö pyyhitään. Raitojen lisääminen ohjelmointiin: Jos ohjelmointi on tallennettu, näkyy MEMORY symboli. Noudata vaiheita - 4 raitojen lisäämiseksi. Uudet raidat tallennetaan ohjelmoinnissa olevan viimeisen raidan jälkeen. Ohjelmoitujen raitojen tarkastus: Kun laite on pysäytetty ohjelmoitu toisto tilaan, paina tai painiketta. Kun levy poistetaan, peruuntuu ohjelmointi automaattisesti. Ohjelmoitu toisto ei peruunnu automaattisesti, jos painat painiketta ON/STAND-BY ja kytket laitteen valmiustilan päälle tai vaihdat toimintoa CD-levystä toiseen. Satunnaistoiston aikana ohjelmointitoiminto ei ole mahdollinen. 4 Paina FOLDER-painiketta ja valitse toistettava kansio painikkeella FOLDER ( tai ). (Kansiotila päällä) Kansionumero Raitojen kokonaismäärä valitussa kansiossa Valitse toistettava tiedosto painikkeella tai. Paina painiketta (CD ). Toisto alkaa. Tiedoston nimi, nimike sekä artistin ja albumin nimi näytetään, jos ne on tallennettu levylle. Paina painiketta FOLDER ( tai ). Voit valita kansion, vaikka sitä toistetaan. Se jatkaa toistotilaa valitun kansion ensimmäisellä raidalla. Näytön sisältöä voidaan muuttaa painamalla DISPLAY painiketta. Tiedoston nimen näyttö Laskurinäyttö Nimikenäyttö Artistin näyttö Albumin näyttö Jos toiston aikana valitaan raita Kopiosuojatusta WMAtiedostosta tai Toistettavasta tiedostosta, jota ei tueta, näytölle tulee viesti NO SUPPORT ja raita ohitetaan. Su-6

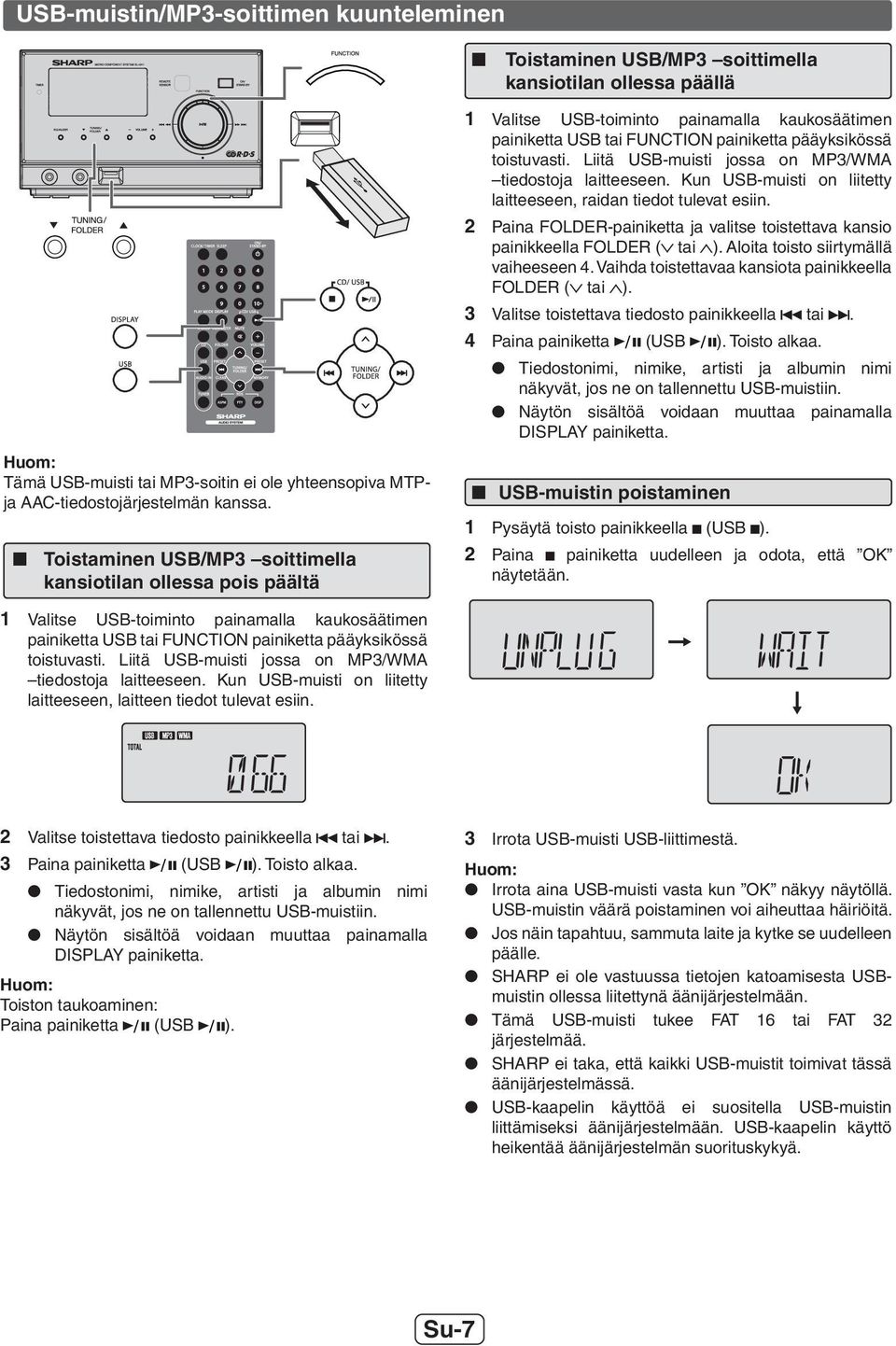

8 USB-muistin/MP-soittimen kuunteleminen Tämä USB-muisti tai MP-soitin ei ole yhteensopiva MTPja AAC-tiedostojärjestelmän kanssa. Toistaminen USB/MP soittimella kansiotilan ollessa pois päältä Valitse USB-toiminto painamalla kaukosäätimen painiketta USB tai FUNCTION painiketta pääyksikössä toistuvasti. Liitä USB-muisti jossa on MP/WMA tiedostoja laitteeseen. Kun USB-muisti on liitetty laitteeseen, laitteen tiedot tulevat esiin. 4 Toistaminen USB/MP soittimella kansiotilan ollessa päällä Valitse USB-toiminto painamalla kaukosäätimen painiketta USB tai FUNCTION painiketta pääyksikössä toistuvasti. Liitä USB-muisti jossa on MP/WMA tiedostoja laitteeseen. Kun USB-muisti on liitetty laitteeseen, raidan tiedot tulevat esiin. Paina FOLDER-painiketta ja valitse toistettava kansio painikkeella FOLDER ( tai ). Aloita toisto siirtymällä vaiheeseen 4. Vaihda toistettavaa kansiota painikkeella FOLDER ( tai ). Valitse toistettava tiedosto painikkeella tai. Paina painiketta (USB ). Toisto alkaa. Tiedostonimi, nimike, artisti ja albumin nimi näkyvät, jos ne on tallennettu USB-muistiin. Näytön sisältöä voidaan muuttaa painamalla DISPLAY painiketta. USB-muistin poistaminen Pysäytä toisto painikkeella (USB ). Paina painiketta uudelleen ja odota, että OK näytetään. Valitse toistettava tiedosto painikkeella tai. Paina painiketta (USB ). Toisto alkaa. Tiedostonimi, nimike, artisti ja albumin nimi näkyvät, jos ne on tallennettu USB-muistiin. Näytön sisältöä voidaan muuttaa painamalla DISPLAY painiketta. Toiston taukoaminen: Paina painiketta (USB ). Irrota USB-muisti USB-liittimestä. Irrota aina USB-muisti vasta kun OK näkyy näytöllä. USB-muistin väärä poistaminen voi aiheuttaa häiriöitä. Jos näin tapahtuu, sammuta laite ja kytke se uudelleen päälle. SHARP ei ole vastuussa tietojen katoamisesta USBmuistin ollessa liitettynä äänijärjestelmään. Tämä USB-muisti tukee FAT 6 tai FAT järjestelmää. SHARP ei taka, että kaikki USB-muistit toimivat tässä äänijärjestelmässä. USB-kaapelin käyttöä ei suositella USB-muistin liittämiseksi äänijärjestelmään. USB-kaapelin käyttö heikentää äänijärjestelmän suorituskykyä. Su-7

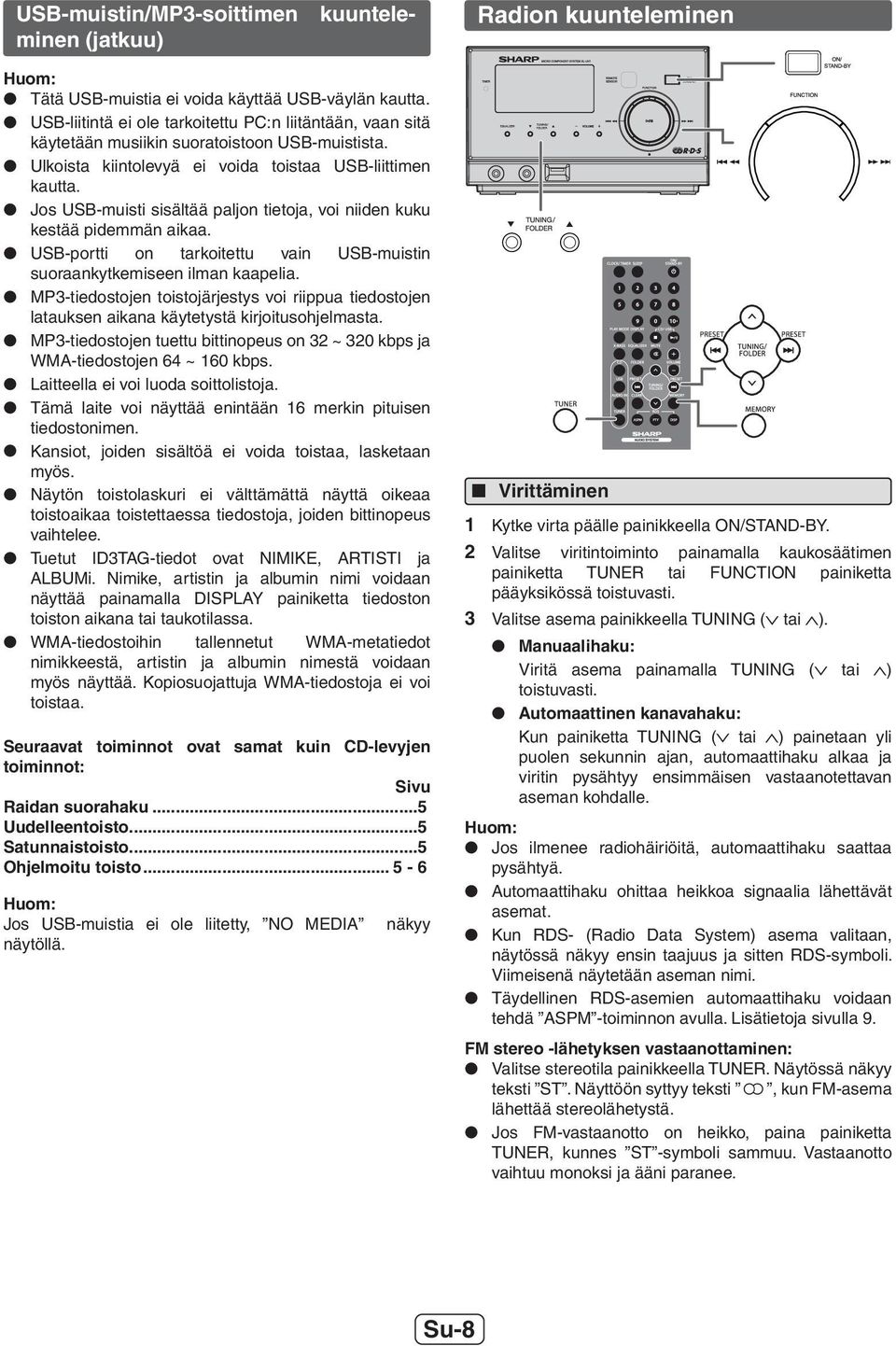

9 kuuntele- USB-muistin/MP-soittimen minen (jatkuu) Radion kuunteleminen Tätä USB-muistia ei voida käyttää USB-väylän kautta. USB-liitintä ei ole tarkoitettu PC:n liitäntään, vaan sitä käytetään musiikin suoratoistoon USB-muistista. Ulkoista kiintolevyä ei voida toistaa USB-liittimen kautta. Jos USB-muisti sisältää paljon tietoja, voi niiden kuku kestää pidemmän aikaa. USB-portti on tarkoitettu vain USB-muistin suoraankytkemiseen ilman kaapelia. MP-tiedostojen toistojärjestys voi riippua tiedostojen latauksen aikana käytetystä kirjoitusohjelmasta. MP-tiedostojen tuettu bittinopeus on ~ 0 kbps ja WMA-tiedostojen 64 ~ 60 kbps. Laitteella ei voi luoda soittolistoja. Tämä laite voi näyttää enintään 6 merkin pituisen tiedostonimen. Kansiot, joiden sisältöä ei voida toistaa, lasketaan myös. Näytön toistolaskuri ei välttämättä näyttä oikeaa toistoaikaa toistettaessa tiedostoja, joiden bittinopeus vaihtelee. Tuetut IDTAG-tiedot ovat NIMIKE, ARTISTI ja ALBUMi. Nimike, artistin ja albumin nimi voidaan näyttää painamalla DISPLAY painiketta tiedoston toiston aikana tai taukotilassa. WMA-tiedostoihin tallennetut WMA-metatiedot nimikkeestä, artistin ja albumin nimestä voidaan myös näyttää. Kopiosuojattuja WMA-tiedostoja ei voi toistaa. Seuraavat toiminnot ovat samat kuin CD-levyjen toiminnot: Sivu Raidan suorahaku...5 Uudelleentoisto...5 Satunnaistoisto...5 Ohjelmoitu toisto Jos USB-muistia ei ole liitetty, NO MEDIA näkyy näytöllä. Virittäminen Kytke virta päälle painikkeella ON/STAND-BY. Valitse viritintoiminto painamalla kaukosäätimen painiketta TUNER tai FUNCTION painiketta pääyksikössä toistuvasti. Valitse asema painikkeella TUNING ( tai ). Manuaalihaku: Viritä asema painamalla TUNING ( tai ) toistuvasti. Automaattinen kanavahaku: Kun painiketta TUNING ( tai ) painetaan yli puolen sekunnin ajan, automaattihaku alkaa ja viritin pysähtyy ensimmäisen vastaanotettavan aseman kohdalle. Jos ilmenee radiohäiriöitä, automaattihaku saattaa pysähtyä. Automaattihaku ohittaa heikkoa signaalia lähettävät asemat. Kun RDS- (Radio Data System) asema valitaan, näytössä näkyy ensin taajuus ja sitten RDS-symboli. Viimeisenä näytetään aseman nimi. Täydellinen RDS-asemien automaattihaku voidaan tehdä ASPM -toiminnon avulla. Lisätietoja sivulla 9. FM stereo -lähetyksen vastaanottaminen: Valitse stereotila painikkeella TUNER. Näytössä näkyy teksti ST. Näyttöön syttyy teksti, kun FM-asema lähettää stereolähetystä. Jos FM-vastaanotto on heikko, paina painiketta TUNER, kunnes ST -symboli sammuu. Vastaanotto vaihtuu monoksi ja ääni paranee. Su-8

10 Radion kuunteleminen (jatkuu) Aseman esiasetus Voit tallentaa muistiin 40 FM-asemaa ja kuunnella niitä painikkeen painalluksella. (Esiasetusviritys) Käy läpi kohdat - osiossa Virittäminen. Paina painiketta MEMORY. Valitse esiasetetun aseman kanavanumero painamalla painikkeita tai 5 sekunnin sisällä. Tallenna asemat järjestyksessä muistiin alkaen esiasetetusta kanavasta. 4 Tallenna valittu asema muistiin painamalla painiketta MEMORY. Jos MEMORY -symboli ja esiasetusnumerot häviävät näytöstä ennen kuin asema on muistissa, aloita tallentaminen uudelleen kohdasta. 5 Tallenna muita asemia, tai vaihda esiasetetun aseman järjestysnumeroa toistamalla vaiheet - 4. Kun uusi asema on tallennettu muistiin, se korvaa aiemmin samassa esiasetuspaikassa olleen aseman. Varmuuskopiotoiminnon avulla muistiin tallennetut asemat säilyvät muutaman tunnin ajan myös sähkökatkon aikana tai jos laite irrotetaan verkkovirrasta. RDS-toiminnon (Radio Data System) käyttäminen käyttäminen (Vain XL-UHH) RDS on tietojen lähetyspalvelu, jota yhä useampi FMasema tarjoaa. RDS-palvelua tarjoavat FM-asemat lähettävät normaalien ohjelmasignaalien mukana myös muita signaaleja. Tietoihin kuuluvat muun muassa aseman nimi ja ohjelmatyypin tiedot, kuten urheilu, musiikki jne. Kun RDS-asema on valittu, näytössä näkyy RDS ja aseman nimi. Näytössä näkyy teksti TP (liikenneohjelma), kun kuunneltava asema lähettää liikennetiedotteita. Kun liikennetiedote lähetetään, näytössä näkyy teksti TA (liikennetiedote). Näytössä näkyy teksti PTYI (dynaamisen PTY:n symboli), kun dynaamista PTY-asemaa vastaanotetaan. Voit hallita RDS-toimintoja vain kaukosäätimellä. RDS:n tarjoamat tiedot Esiasetetun aseman valitseminen Valitse asema painamalla alle puolen 0,5 sekunnin ajan painiketta PRESET ( tai ). Esiasetetun aseman selaaminen Muistiin tallennettuja esiasetusasemia voidaan selata automaattisesti. (Esiasetusmuistin selaaminen) Paina yli 0,5 sekunnin ajan painiketta PRESET ( tai ). Esiasetetun aseman numero vilkkuu ja jokaista asemaa toistetaan 5 sekunnin ajan. Kun haluttu asema löytyy, paina uudelleen painiketta PRESET ( tai ). Joka kerta kun RDS DISP painiketta painetaan, näyttö muuttuu seuraavasti: Kaikkien esiasetettujen asemien poistaminen muistista Aseman nimi (PS) Ohjelmatyyppi (PTY) Paina painiketta CLEAR, kunnes näytössä näkyy teksti TUN CLR ja paina sen jälkeen MEMORY-painiketta. Taajuus Radiotekstit (RT) Kun valitaan asema, joka ei lähetä RDS-tietoja, tai kun RDS-aseman signaali on heikko, näytön teksti muuttuu seuraavasti: Su-9 NO PS FM MHz NO PTY NO RT

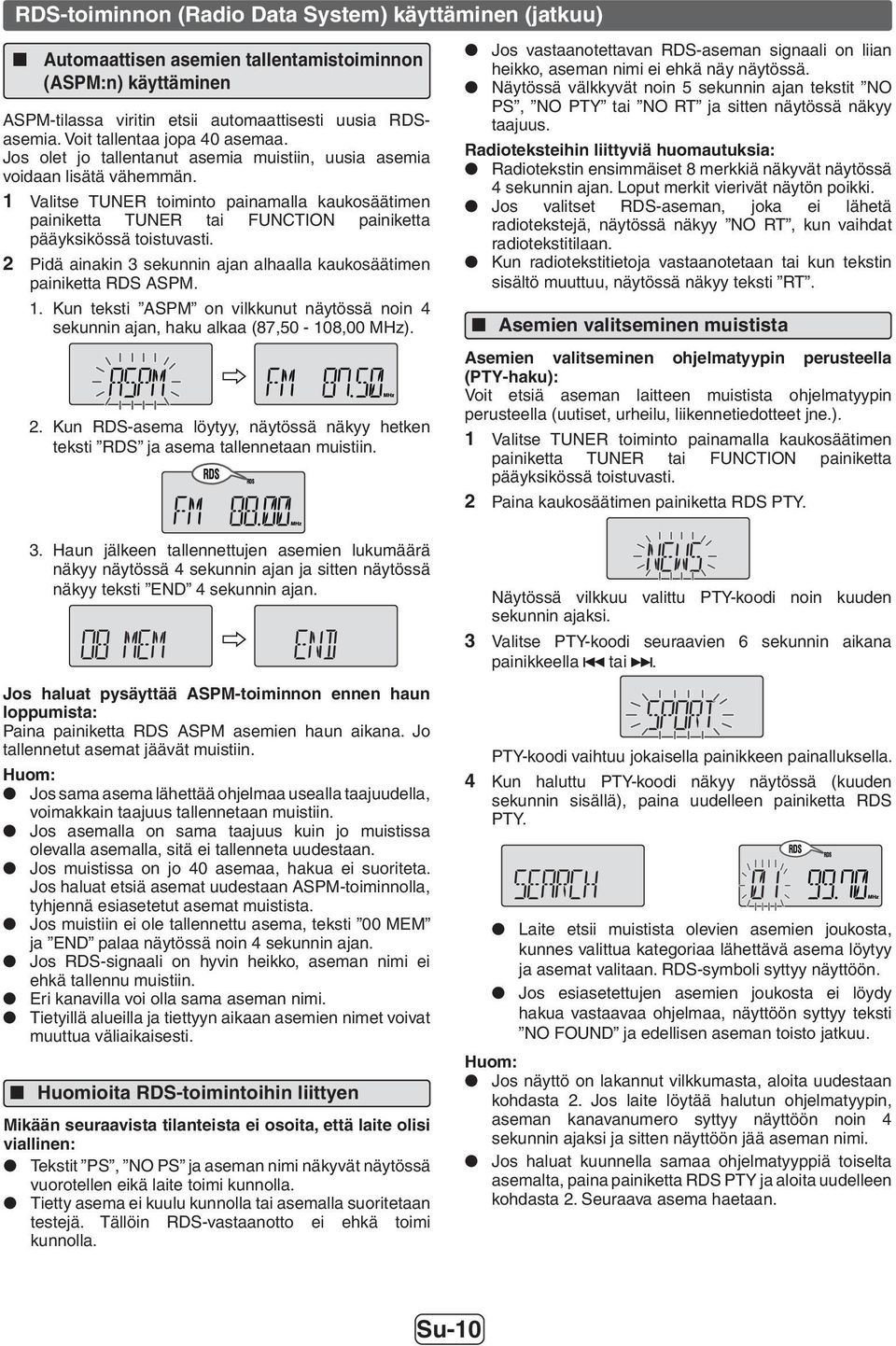

11 RDS-toiminnon (Radio Data System) käyttäminen (jatkuu) Automaattisen asemien tallentamistoiminnon (ASPM:n) käyttäminen ASPM-tilassa viritin etsii automaattisesti uusia RDSasemia. Voit tallentaa jopa 40 asemaa. Jos olet jo tallentanut asemia muistiin, uusia asemia voidaan lisätä vähemmän. Valitse TUNER toiminto painamalla kaukosäätimen painiketta TUNER tai FUNCTION painiketta pääyksikössä toistuvasti. Pidä ainakin sekunnin ajan alhaalla kaukosäätimen painiketta RDS ASPM.. Kun teksti ASPM on vilkkunut näytössä noin 4 sekunnin ajan, haku alkaa (87,50-08,00 MHz).. Kun RDS-asema löytyy, näytössä näkyy hetken teksti RDS ja asema tallennetaan muistiin.. Haun jälkeen tallennettujen asemien lukumäärä näkyy näytössä 4 sekunnin ajan ja sitten näytössä näkyy teksti END 4 sekunnin ajan. Jos haluat pysäyttää ASPM-toiminnon ennen haun loppumista: Paina painiketta RDS ASPM asemien haun aikana. Jo tallennetut asemat jäävät muistiin. Jos sama asema lähettää ohjelmaa usealla taajuudella, voimakkain taajuus tallennetaan muistiin. Jos asemalla on sama taajuus kuin jo muistissa olevalla asemalla, sitä ei tallenneta uudestaan. Jos muistissa on jo 40 asemaa, hakua ei suoriteta. Jos haluat etsiä asemat uudestaan ASPM-toiminnolla, tyhjennä esiasetetut asemat muistista. Jos muistiin ei ole tallennettu asema, teksti 00 MEM ja END palaa näytössä noin 4 sekunnin ajan. Jos RDS-signaali on hyvin heikko, aseman nimi ei ehkä tallennu muistiin. Eri kanavilla voi olla sama aseman nimi. Tietyillä alueilla ja tiettyyn aikaan asemien nimet voivat muuttua väliaikaisesti. Huomioita RDS-toimintoihin liittyen Mikään seuraavista tilanteista ei osoita, että laite olisi viallinen: Tekstit PS, NO PS ja aseman nimi näkyvät näytössä vuorotellen eikä laite toimi kunnolla. Tietty asema ei kuulu kunnolla tai asemalla suoritetaan testejä. Tällöin RDS-vastaanotto ei ehkä toimi kunnolla. Jos vastaanotettavan RDS-aseman signaali on liian heikko, aseman nimi ei ehkä näy näytössä. Näytössä välkkyvät noin 5 sekunnin ajan tekstit NO PS, NO PTY tai NO RT ja sitten näytössä näkyy taajuus. Radioteksteihin liittyviä huomautuksia: Radiotekstin ensimmäiset 8 merkkiä näkyvät näytössä 4 sekunnin ajan. Loput merkit vierivät näytön poikki. Jos valitset RDS-aseman, joka ei lähetä radiotekstejä, näytössä näkyy NO RT, kun vaihdat radiotekstitilaan. Kun radiotekstitietoja vastaanotetaan tai kun tekstin sisältö muuttuu, näytössä näkyy teksti RT. Asemien valitseminen muistista Asemien valitseminen ohjelmatyypin perusteella (PTY-haku): Voit etsiä aseman laitteen muistista ohjelmatyypin perusteella (uutiset, urheilu, liikennetiedotteet jne.). Valitse TUNER toiminto painamalla kaukosäätimen painiketta TUNER tai FUNCTION painiketta pääyksikössä toistuvasti. Paina kaukosäätimen painiketta RDS PTY. Näytössä vilkkuu valittu PTY-koodi noin kuuden sekunnin ajaksi. Valitse PTY-koodi seuraavien 6 sekunnin aikana painikkeella tai. PTY-koodi vaihtuu jokaisella painikkeen painalluksella. 4 Kun haluttu PTY-koodi näkyy näytössä (kuuden sekunnin sisällä), paina uudelleen painiketta RDS PTY. Laite etsii muistista olevien asemien joukosta, kunnes valittua kategoriaa lähettävä asema löytyy ja asemat valitaan. RDS-symboli syttyy näyttöön. Jos esiasetettujen asemien joukosta ei löydy hakua vastaavaa ohjelmaa, näyttöön syttyy teksti NO FOUND ja edellisen aseman toisto jatkuu. Jos näyttö on lakannut vilkkumasta, aloita uudestaan kohdasta. Jos laite löytää halutun ohjelmatyypin, aseman kanavanumero syttyy näyttöön noin 4 sekunnin ajaksi ja sitten näyttöön jää aseman nimi. Jos haluat kuunnella samaa ohjelmatyyppiä toiselta asemalta, paina painiketta RDS PTY ja aloita uudelleen kohdasta. Seuraava asema haetaan. Su-0

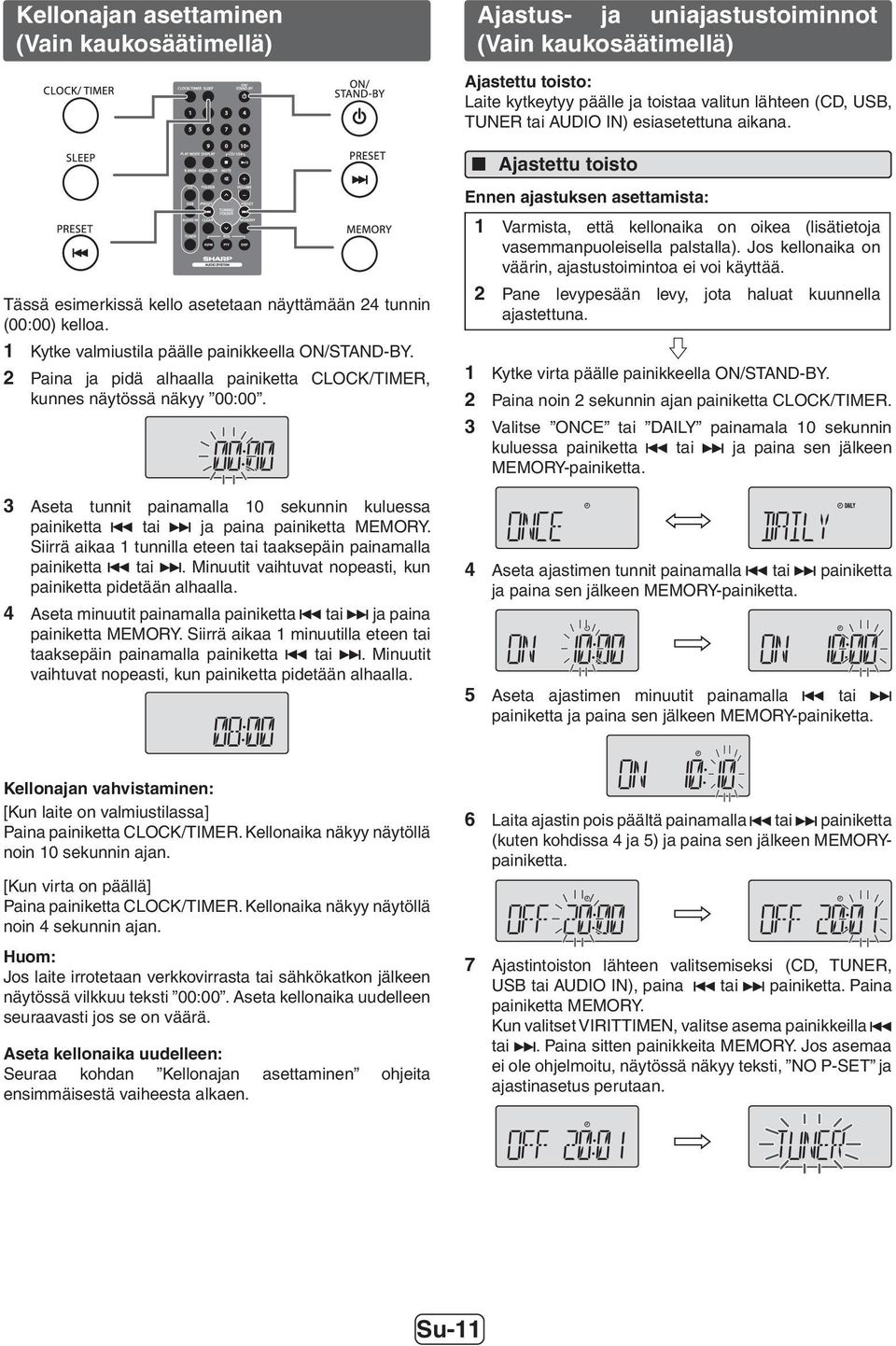

12 Kellonajan asettaminen (Vain kaukosäätimellä) Tässä esimerkissä kello asetetaan näyttämään 4 tunnin (00:00) kelloa. Kytke valmiustila päälle painikkeella ON/STAND-BY. Paina ja pidä alhaalla painiketta CLOCK/TIMER, kunnes näytössä näkyy 00:00. Ajastus- ja uniajastustoiminnot (Vain kaukosäätimellä) Ajastettu toisto: Laite kytkeytyy päälle ja toistaa valitun lähteen (CD, USB, TUNER tai AUDIO IN) esiasetettuna aikana. Ajastettu toisto Ennen ajastuksen asettamista: Varmista, että kellonaika on oikea (lisätietoja vasemmanpuoleisella palstalla). Jos kellonaika on väärin, ajastustoimintoa ei voi käyttää. Pane levypesään levy, jota haluat kuunnella ajastettuna. Kytke virta päälle painikkeella ON/STAND-BY. Paina noin sekunnin ajan painiketta CLOCK/TIMER. Valitse ONCE tai DAILY painamala 0 sekunnin kuluessa painiketta tai ja paina sen jälkeen MEMORY-painiketta. 4 Aseta tunnit painamalla 0 sekunnin kuluessa painiketta tai ja paina painiketta MEMORY. Siirrä aikaa tunnilla eteen tai taaksepäin painamalla painiketta tai. Minuutit vaihtuvat nopeasti, kun painiketta pidetään alhaalla. Aseta minuutit painamalla painiketta tai ja paina painiketta MEMORY. Siirrä aikaa minuutilla eteen tai taaksepäin painamalla painiketta tai. Minuutit vaihtuvat nopeasti, kun painiketta pidetään alhaalla. 4 5 Aseta ajastimen tunnit painamalla tai painiketta ja paina sen jälkeen MEMORY-painiketta. Aseta ajastimen minuutit painamalla tai painiketta ja paina sen jälkeen MEMORY-painiketta. Kellonajan vahvistaminen: [Kun laite on valmiustilassa] Paina painiketta CLOCK/TIMER. Kellonaika näkyy näytöllä noin 0 sekunnin ajan. [Kun virta on päällä] Paina painiketta CLOCK/TIMER. Kellonaika näkyy näytöllä noin 4 sekunnin ajan. Jos laite irrotetaan verkkovirrasta tai sähkökatkon jälkeen näytössä vilkkuu teksti 00:00. Aseta kellonaika uudelleen seuraavasti jos se on väärä. Aseta kellonaika uudelleen: Seuraa kohdan Kellonajan asettaminen ohjeita ensimmäisestä vaiheesta alkaen. 6 7 Laita ajastin pois päältä painamalla tai painiketta (kuten kohdissa 4 ja 5) ja paina sen jälkeen MEMORYpainiketta. Ajastintoiston lähteen valitsemiseksi (CD, TUNER, USB tai AUDIO IN), paina tai painiketta. Paina painiketta MEMORY. Kun valitset VIRITTIMEN, valitse asema painikkeilla tai. Paina sitten painikkeita MEMORY. Jos asemaa ei ole ohjelmoitu, näytössä näkyy teksti, NO P-SET ja ajastinasetus perutaan. Su-

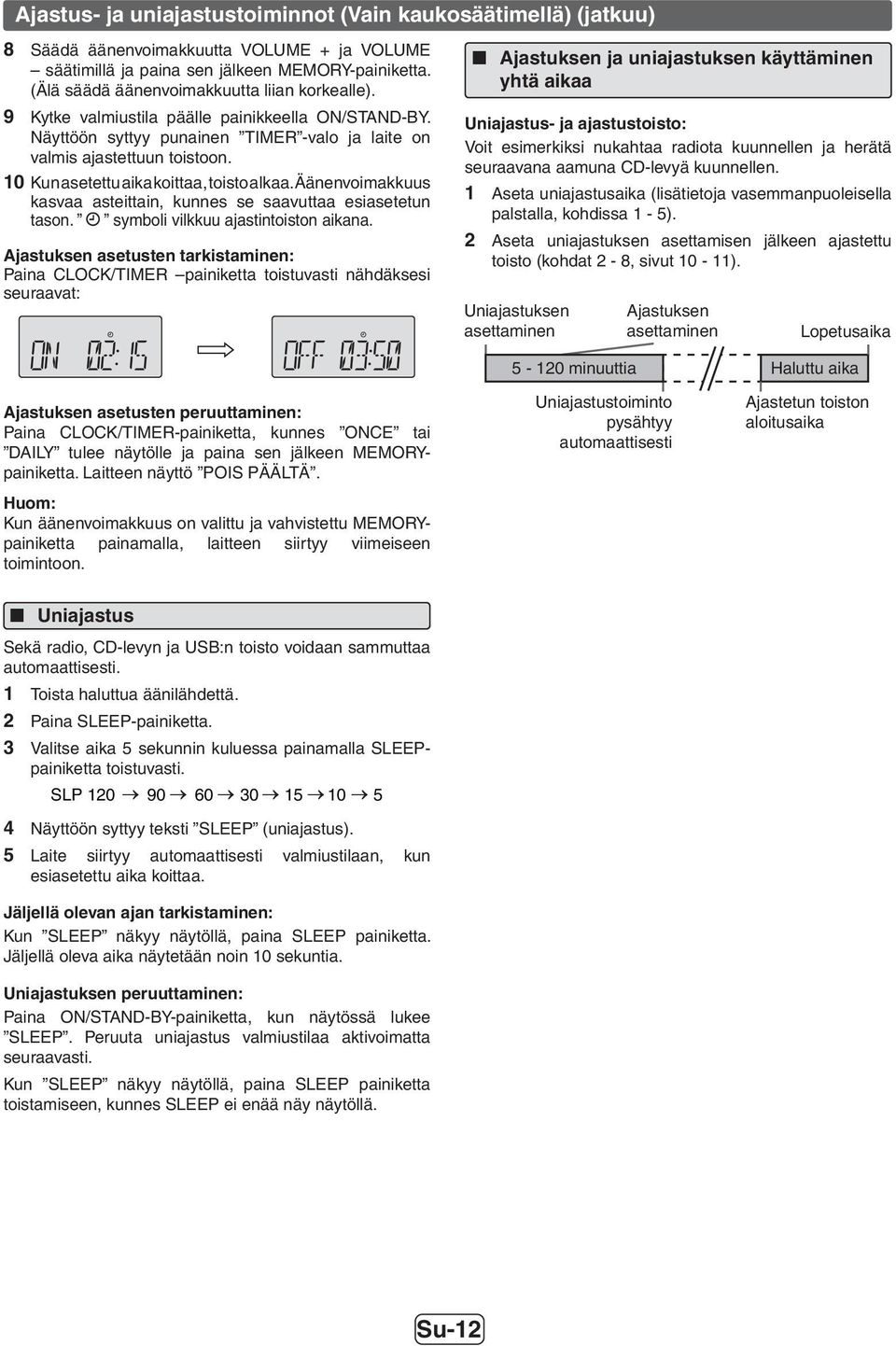

13 Ajastus- ja uniajastustoiminnot (Vain kaukosäätimellä) (jatkuu) 8 Säädä äänenvoimakkuutta VOLUME + ja VOLUME säätimillä ja paina sen jälkeen MEMORY-painiketta. (Älä säädä äänenvoimakkuutta liian korkealle). 9 Kytke valmiustila päälle painikkeella ON/STAND-BY. Näyttöön syttyy punainen TIMER -valo ja laite on valmis ajastettuun toistoon. 0 Kun asetettu aika koittaa, toisto alkaa. Äänenvoimakkuus kasvaa asteittain, kunnes se saavuttaa esiasetetun tason. symboli vilkkuu ajastintoiston aikana. Ajastuksen asetusten tarkistaminen: Paina CLOCK/TIMER painiketta toistuvasti nähdäksesi seuraavat: Ajastuksen ja uniajastuksen käyttäminen yhtä aikaa Uniajastus- ja ajastustoisto: Voit esimerkiksi nukahtaa radiota kuunnellen ja herätä seuraavana aamuna CD-levyä kuunnellen. Aseta uniajastusaika (lisätietoja vasemmanpuoleisella palstalla, kohdissa - 5). Aseta uniajastuksen asettamisen jälkeen ajastettu toisto (kohdat - 8, sivut 0 - ). Uniajastuksen asettaminen Ajastuksen asettaminen Lopetusaika Ajastuksen asetusten peruuttaminen: Paina CLOCK/TIMER-painiketta, kunnes ONCE tai DAILY tulee näytölle ja paina sen jälkeen MEMORYpainiketta. Laitteen näyttö POIS PÄÄLTÄ. Kun äänenvoimakkuus on valittu ja vahvistettu MEMORYpainiketta painamalla, laitteen siirtyy viimeiseen toimintoon. 5-0 minuuttia Uniajastustoiminto pysähtyy automaattisesti Haluttu aika Ajastetun toiston aloitusaika Uniajastus Sekä radio, CD-levyn ja USB:n toisto voidaan sammuttaa automaattisesti. 4 5 Toista haluttua äänilähdettä. Paina SLEEP-painiketta. Valitse aika 5 sekunnin kuluessa painamalla SLEEPpainiketta toistuvasti. SLP Näyttöön syttyy teksti SLEEP (uniajastus). Laite siirtyy automaattisesti valmiustilaan, kun esiasetettu aika koittaa. Jäljellä olevan ajan tarkistaminen: Kun SLEEP näkyy näytöllä, paina SLEEP painiketta. Jäljellä oleva aika näytetään noin 0 sekuntia. Uniajastuksen peruuttaminen: Paina ON/STAND-BY-painiketta, kun näytössä lukee SLEEP. Peruuta uniajastus valmiustilaa aktivoimatta seuraavasti. Kun SLEEP näkyy näytöllä, paina SLEEP painiketta toistamiseen, kunnes SLEEP ei enää näy näytöllä. Su-

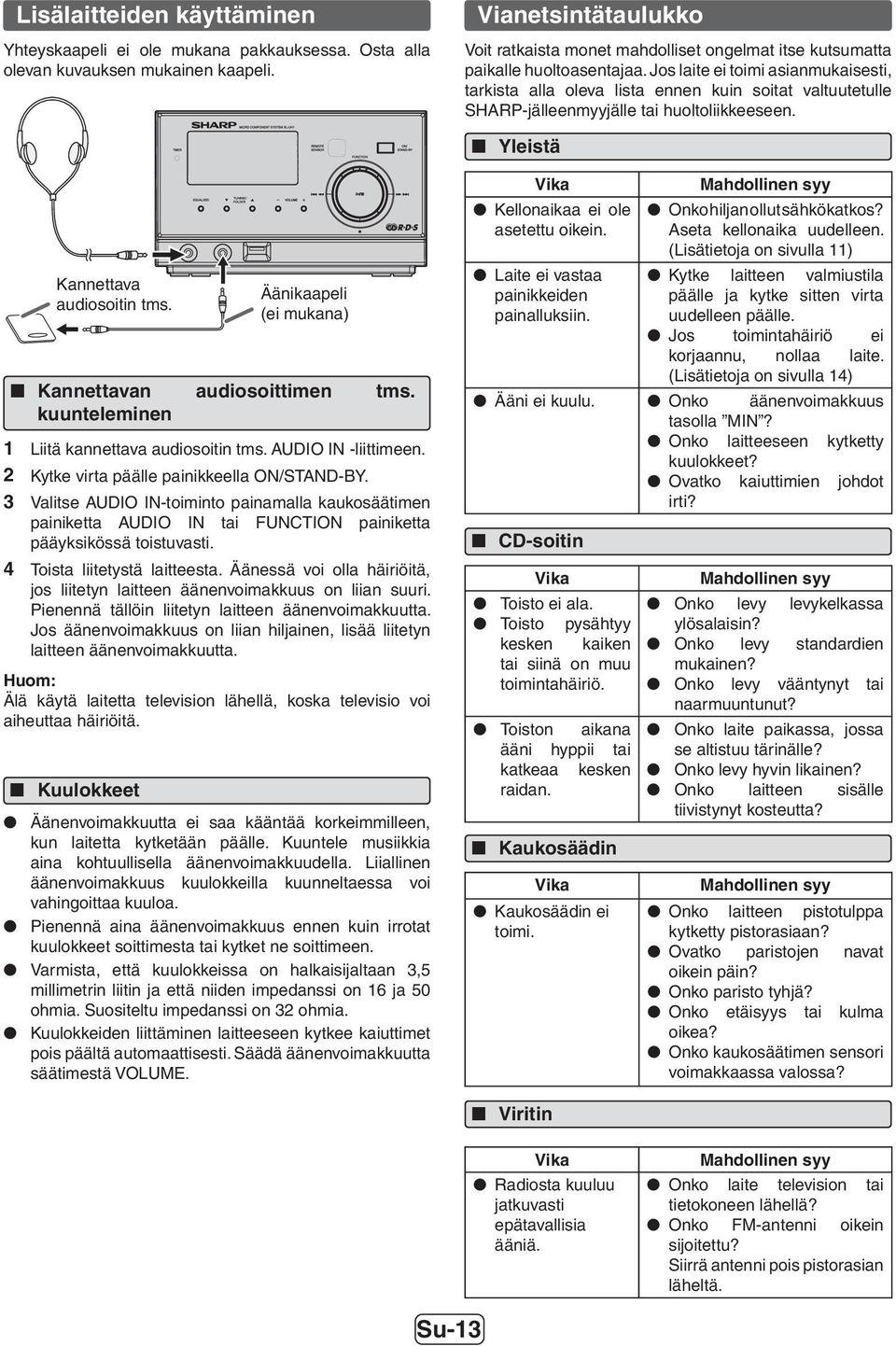

14 Lisälaitteiden käyttäminen Yhteyskaapeli ei ole mukana pakkauksessa. Osta alla olevan kuvauksen mukainen kaapeli. Kannettava audiosoitin tms. Kuulokkeet Äänikaapeli (ei mukana) Kannettavan audiosoittimen tms. kuunteleminen Liitä kannettava audiosoitin tms. AUDIO IN -liittimeen. Kytke virta päälle painikkeella ON/STAND-BY. Valitse AUDIO IN-toiminto painamalla kaukosäätimen painiketta AUDIO IN tai FUNCTION painiketta pääyksikössä toistuvasti. 4 Toista liitetystä laitteesta. Äänessä voi olla häiriöitä, jos liitetyn laitteen äänenvoimakkuus on liian suuri. Pienennä tällöin liitetyn laitteen äänenvoimakkuutta. Jos äänenvoimakkuus on liian hiljainen, lisää liitetyn laitteen äänenvoimakkuutta. Älä käytä laitetta television lähellä, koska televisio voi aiheuttaa häiriöitä. Äänenvoimakkuutta ei saa kääntää korkeimmilleen, kun laitetta kytketään päälle. Kuuntele musiikkia aina kohtuullisella äänenvoimakkuudella. Liiallinen äänenvoimakkuus kuulokkeilla kuunneltaessa voi vahingoittaa kuuloa. Pienennä aina äänenvoimakkuus ennen kuin irrotat kuulokkeet soittimesta tai kytket ne soittimeen. Varmista, että kuulokkeissa on halkaisijaltaan,5 millimetrin liitin ja että niiden impedanssi on 6 ja 50 ohmia. Suositeltu impedanssi on ohmia. Kuulokkeiden liittäminen laitteeseen kytkee kaiuttimet pois päältä automaattisesti. Säädä äänenvoimakkuutta säätimestä VOLUME. Vianetsintätaulukko Voit ratkaista monet mahdolliset ongelmat itse kutsumatta paikalle huoltoasentajaa. Jos laite ei toimi asianmukaisesti, tarkista alla oleva lista ennen kuin soitat valtuutetulle SHARP-jälleenmyyjälle tai huoltoliikkeeseen. Yleistä Vika Mahdollinen syy Kellonaikaa ei ole Onko hiljan ollut sähkökatkos? asetettu oikein. Aseta kellonaika uudelleen. (Lisätietoja on sivulla ) Laite ei vastaa Kytke laitteen valmiustila painikkeiden painalluksiin. päälle ja kytke sitten virta uudelleen päälle. Jos toimintahäiriö ei korjaannu, nollaa laite. (Lisätietoja on sivulla 4) Ääni ei kuulu. Onko äänenvoimakkuus tasolla MIN? Onko laitteeseen kytketty kuulokkeet? Ovatko kaiuttimien johdot irti? CD-soitin Vika Toisto ei ala. Toisto pysähtyy kesken kaiken tai siinä on muu toimintahäiriö. Toiston aikana ääni hyppii tai katkeaa kesken raidan. Kaukosäädin Mahdollinen syy Onko levy levykelkassa ylösalaisin? Onko levy standardien mukainen? Onko levy vääntynyt tai naarmuuntunut? Onko laite paikassa, jossa se altistuu tärinälle? Onko levy hyvin likainen? Onko laitteen sisälle tiivistynyt kosteutta? Vika Mahdollinen syy Kaukosäädin ei Onko laitteen pistotulppa toimi. kytketty pistorasiaan? Ovatko paristojen navat oikein päin? Onko paristo tyhjä? Onko etäisyys tai kulma oikea? Onko kaukosäätimen sensori voimakkaassa valossa? Viritin Su- Vika Mahdollinen syy Radiosta kuuluu Onko laite television tai jatkuvasti tietokoneen lähellä? epätavallisia Onko FM-antenni oikein ääniä. sijoitettu? Siirrä antenni pois pistorasian läheltä.

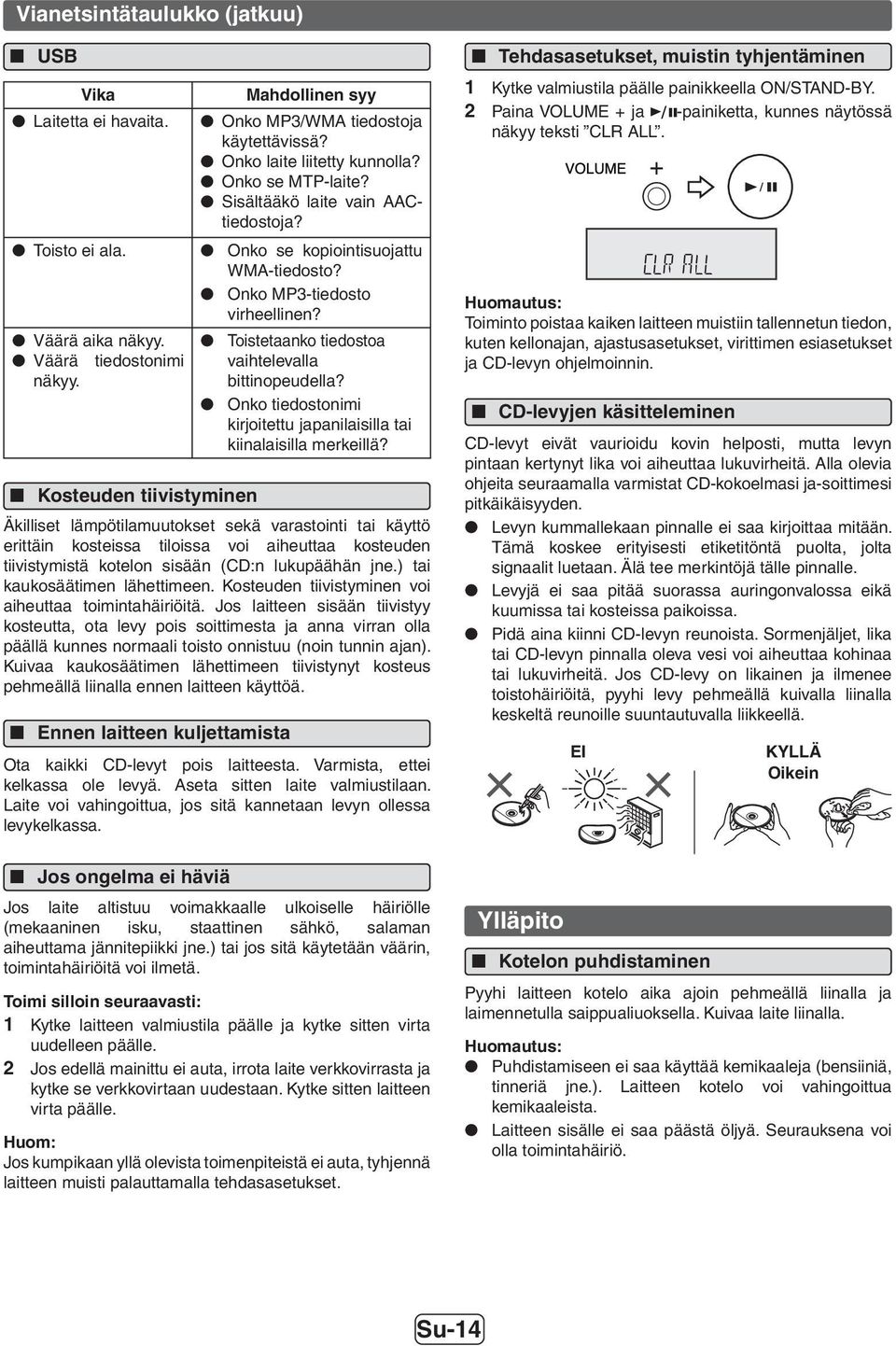

15 Vianetsintätaulukko (jatkuu) USB Vika Laitetta ei havaita. Toisto ei ala. Väärä aika näkyy. Väärä tiedostonimi näkyy. Kosteuden tiivistyminen Mahdollinen syy Onko MP/WMA tiedostoja käytettävissä? Onko laite liitetty kunnolla? Onko se MTP-laite? Sisältääkö laite vain AACtiedostoja? Onko se kopiointisuojattu WMA-tiedosto? Onko MP-tiedosto virheellinen? Toistetaanko tiedostoa vaihtelevalla bittinopeudella? Onko tiedostonimi kirjoitettu japanilaisilla tai kiinalaisilla merkeillä? Äkilliset lämpötilamuutokset sekä varastointi tai käyttö erittäin kosteissa tiloissa voi aiheuttaa kosteuden tiivistymistä kotelon sisään (CD:n lukupäähän jne.) tai kaukosäätimen lähettimeen. Kosteuden tiivistyminen voi aiheuttaa toimintahäiriöitä. Jos laitteen sisään tiivistyy kosteutta, ota levy pois soittimesta ja anna virran olla päällä kunnes normaali toisto onnistuu (noin tunnin ajan). Kuivaa kaukosäätimen lähettimeen tiivistynyt kosteus pehmeällä liinalla ennen laitteen käyttöä. Ennen laitteen kuljettamista Ota kaikki CD-levyt pois laitteesta. Varmista, ettei kelkassa ole levyä. Aseta sitten laite valmiustilaan. Laite voi vahingoittua, jos sitä kannetaan levyn ollessa levykelkassa. Jos ongelma ei häviä Jos laite altistuu voimakkaalle ulkoiselle häiriölle (mekaaninen isku, staattinen sähkö, salaman aiheuttama jännitepiikki jne.) tai jos sitä käytetään väärin, toimintahäiriöitä voi ilmetä. Toimi silloin seuraavasti: Kytke laitteen valmiustila päälle ja kytke sitten virta uudelleen päälle. Jos edellä mainittu ei auta, irrota laite verkkovirrasta ja kytke se verkkovirtaan uudestaan. Kytke sitten laitteen virta päälle. Jos kumpikaan yllä olevista toimenpiteistä ei auta, tyhjennä laitteen muisti palauttamalla tehdasasetukset. Tehdasasetukset, muistin tyhjentäminen Kytke valmiustila päälle painikkeella ON/STAND-BY. Paina VOLUME + ja -painiketta, kunnes näytössä näkyy teksti CLR ALL. Huomautus: Toiminto poistaa kaiken laitteen muistiin tallennetun tiedon, kuten kellonajan, ajastusasetukset, virittimen esiasetukset ja CD-levyn ohjelmoinnin. CD-levyjen käsitteleminen CD-levyt eivät vaurioidu kovin helposti, mutta levyn pintaan kertynyt lika voi aiheuttaa lukuvirheitä. Alla olevia ohjeita seuraamalla varmistat CD-kokoelmasi ja-soittimesi pitkäikäisyyden. Levyn kummallekaan pinnalle ei saa kirjoittaa mitään. Tämä koskee erityisesti etiketitöntä puolta, jolta signaalit luetaan. Älä tee merkintöjä tälle pinnalle. Levyjä ei saa pitää suorassa auringonvalossa eikä kuumissa tai kosteissa paikoissa. Pidä aina kiinni CD-levyn reunoista. Sormenjäljet, lika tai CD-levyn pinnalla oleva vesi voi aiheuttaa kohinaa tai lukuvirheitä. Jos CD-levy on likainen ja ilmenee toistohäiriöitä, pyyhi levy pehmeällä kuivalla liinalla keskeltä reunoille suuntautuvalla liikkeellä. EI Ylläpito Kotelon puhdistaminen KYLLÄ Oikein Pyyhi laitteen kotelo aika ajoin pehmeällä liinalla ja laimennetulla saippualiuoksella. Kuivaa laite liinalla. Huomautus: Puhdistamiseen ei saa käyttää kemikaaleja (bensiiniä, tinneriä jne.). Laitteen kotelo voi vahingoittua kemikaaleista. Laitteen sisälle ei saa päästä öljyä. Seurauksena voi olla toimintahäiriö. Su-4

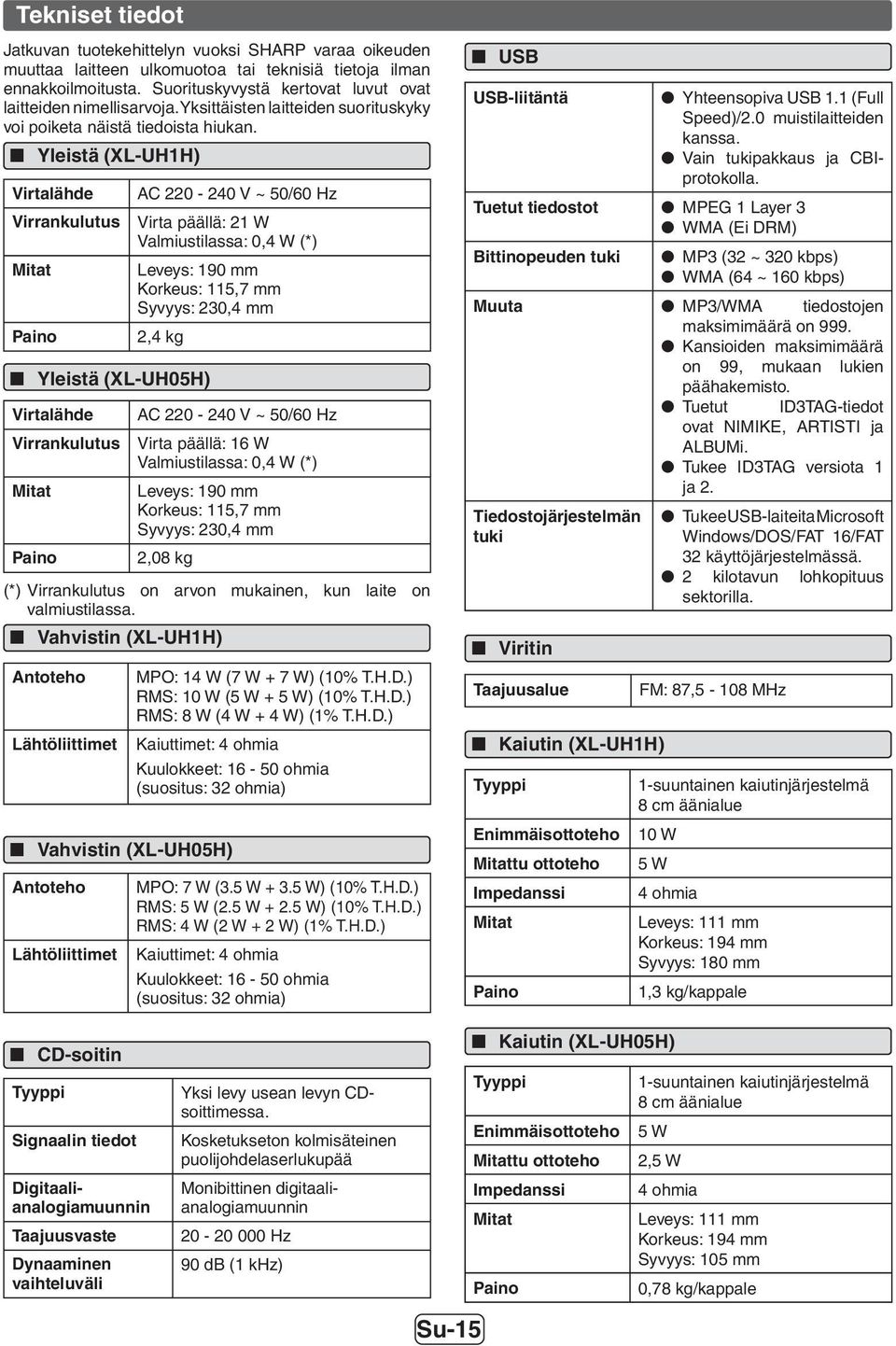

16 Tekniset tiedot Jatkuvan tuotekehittelyn vuoksi SHARP varaa oikeuden muuttaa laitteen ulkomuotoa tai teknisiä tietoja ilman ennakkoilmoitusta. Suorituskyvystä kertovat luvut ovat laitteiden nimellisarvoja. Yksittäisten laitteiden suorituskyky voi poiketa näistä tiedoista hiukan. Yleistä (XL-UHH) Virtalähde Virrankulutus Mitat Paino Yleistä (XL-UH05H) Virtalähde Virrankulutus Mitat Paino AC 0-40 V ~ 50/60 Hz Virta päällä: W Valmiustilassa: 0,4 W (*) Leveys: 90 mm Korkeus: 5,7 mm Syvyys: 0,4 mm,4 kg (*) Virrankulutus on arvon mukainen, kun laite on valmiustilassa. Vahvistin (XL-UHH) Antoteho Lähtöliittimet AC 0-40 V ~ 50/60 Hz Virta päällä: 6 W Valmiustilassa: 0,4 W (*) Leveys: 90 mm Korkeus: 5,7 mm Syvyys: 0,4 mm,08 kg MPO: 4 W (7 W + 7 W) (0% T.H.D.) RMS: 0 W (5 W + 5 W) (0% T.H.D.) RMS: 8 W (4 W + 4 W) (% T.H.D.) Kaiuttimet: 4 ohmia Kuulokkeet: 6-50 ohmia (suositus: ohmia) Vahvistin (XL-UH05H) Antoteho Lähtöliittimet MPO: 7 W (.5 W +.5 W) (0% T.H.D.) RMS: 5 W (.5 W +.5 W) (0% T.H.D.) RMS: 4 W ( W + W) (% T.H.D.) Kaiuttimet: 4 ohmia Kuulokkeet: 6-50 ohmia (suositus: ohmia) Viritin Taajuusalue Kaiutin (XL-UHH) Tyyppi Enimmäisottoteho Mitattu ottoteho Impedanssi Mitat Paino USB USB-liitäntä Yhteensopiva USB. (Full Speed)/.0 muistilaitteiden kanssa. Vain tukipakkaus ja CBIprotokolla. Tuetut tiedostot MPEG Layer WMA (Ei DRM) Bittinopeuden tuki MP ( ~ 0 kbps) WMA (64 ~ 60 kbps) Muuta MP/WMA tiedostojen maksimimäärä on 999. Kansioiden maksimimäärä on 99, mukaan lukien päähakemisto. Tuetut IDTAG-tiedot ovat NIMIKE, ARTISTI ja ALBUMi. Tukee IDTAG versiota ja. Tiedostojärjestelmän tuki Tukee USB-laiteita Microsoft Windows/DOS/FAT 6/FAT käyttöjärjestelmässä. kilotavun lohkopituus sektorilla. FM: 87,5-08 MHz -suuntainen kaiutinjärjestelmä 8 cm äänialue 0 W 5 W 4 ohmia Leveys: mm Korkeus: 94 mm Syvyys: 80 mm, kg/kappale CD-soitin Tyyppi Signaalin tiedot Yksi levy usean levyn CDsoittimessa. Kosketukseton kolmisäteinen puolijohdelaserlukupää Monibittinen digitaalianalogiamuunnin Hz 90 db ( khz) Digitaalianalogiamuunnin Taajuusvaste Dynaaminen vaihteluväli Su-5 Kaiutin (XL-UH05H) Tyyppi Enimmäisottoteho Mitattu ottoteho Impedanssi Mitat Paino -suuntainen kaiutinjärjestelmä 8 cm äänialue 5 W,5 W 4 ohmia Leveys: mm Korkeus: 94 mm Syvyys: 05 mm 0,78 kg/kappale
