1 Operating instructions POSEIDON 2-26 PORTABLE e ( )

2

3 Sisällysluettelo 1 Tärkeät turvallisuusohjeet 2 Kuvaus 3 Ennen pesurin käynnistämistä 4 Käyttö 5 Pesurin käytön jälkeen 6 Huolto 7 Ongelmanratkaisu 8 Lisätiedot 9 Lisätarvikkeet Käyttötarkoitus Käyttöosat Pesurin asentaminen Paineletkun liittäminen Veden tulojärjestelmän liittäminen Sähköliitäntä Käsiruiskun liittäminen ruiskuvarteen Pesurin päälle kytkeminen Pesurin päälle kytkeminen sen ollessa liitettynä veden tulojärjestelmään Pesurin päälle kytkeminen sen ollessa liitettynä vesisäiliöön (imutila) Pesurin sammuttaminen Syöttöjohtojen irrottaminen Pesurin säilytys (alle 0 C) Huoltosuunnitelma Huoltotyö Vedentulosuodattimen puhdistus Pumpun öljytason tarkistus Pumpun öljyn vaihtaminen Pesurin kierrätys Takuu Tekniset arvot EU:n vaatimustenmukaisuusvakuutus

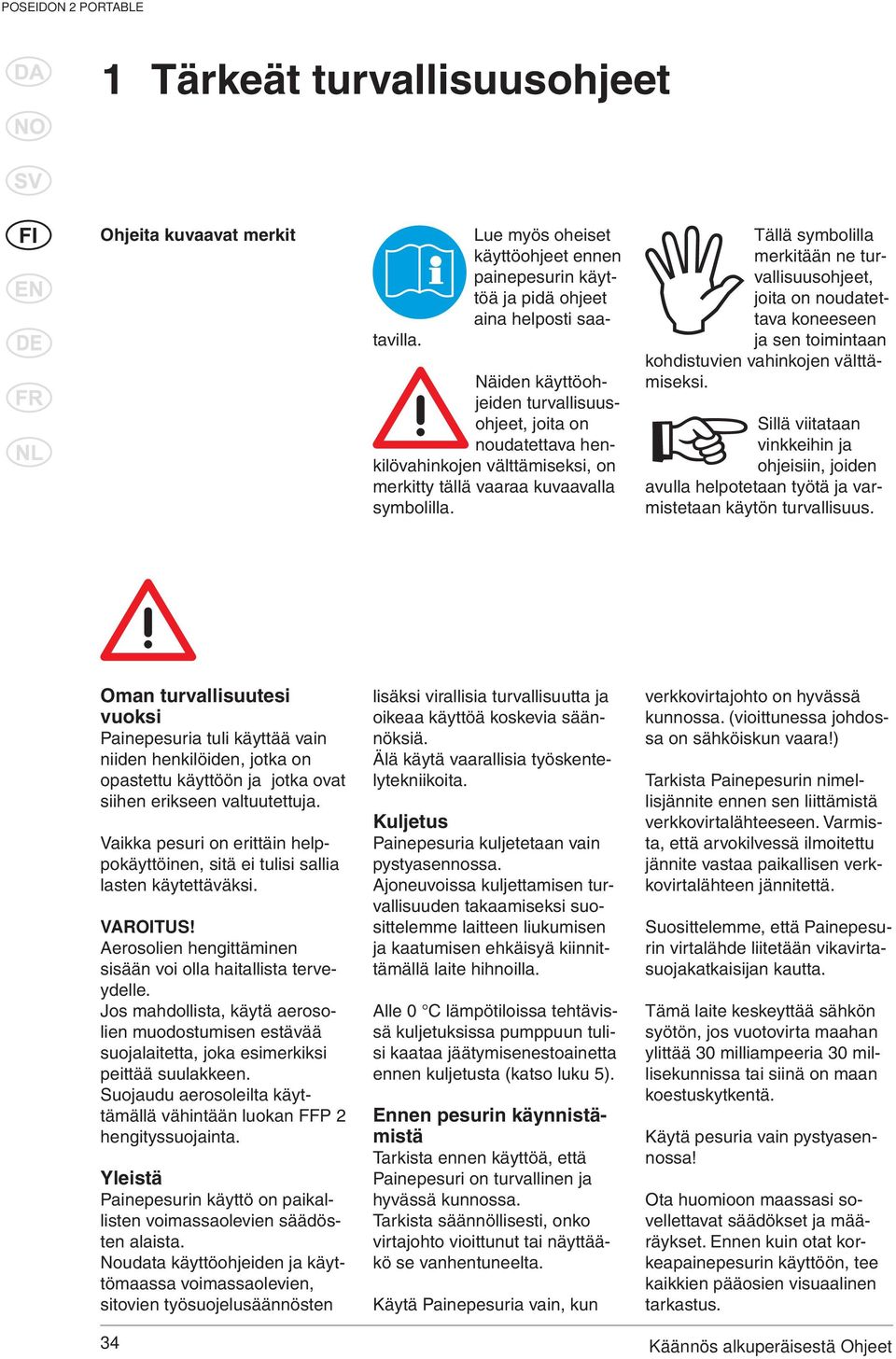

4 1 Tärkeät turvallisuusohjeet Ohjeita kuvaavat merkit Lue myös oheiset käyttöohjeet ennen painepesurin käyttöä ja pidä ohjeet aina helposti saatavilla. Näiden käyttöohjeiden turvallisuusohjeet, joita on noudatettava henkilövahinkojen välttämiseksi, on merkitty tällä vaaraa kuvaavalla symbolilla. Tällä symbolilla merkitään ne turvallisuusohjeet, joita on noudatettava koneeseen ja sen toimintaan kohdistuvien vahinkojen välttämiseksi. Sillä viitataan vinkkeihin ja ohjeisiin, joiden avulla helpotetaan työtä ja varmistetaan käytön turvallisuus. Oman turvallisuutesi vuoksi Painepesuria tuli käyttää vain niiden henkilöiden, jotka on opastettu käyttöön ja jotka ovat siihen erikseen valtuutettuja. Vaikka pesuri on erittäin helppokäyttöinen, sitä ei tulisi sallia lasten käytettäväksi. Aerosolien hengittäminen sisään voi olla haitallista terveydelle. Jos mahdollista, käytä aerosolien muodostumisen estävää suojalaitetta, joka esimerkiksi peittää suulakkeen. Suojaudu aerosoleilta käyttämällä vähintään luokan FFP 2 hengityssuojainta. Yleistä Painepesurin käyttö on paikallisten voimassaolevien säädösten alaista. Noudata käyttöohjeiden ja käyttömaassa voimassaolevien, sitovien työsuojelusäännösten 34 lisäksi virallisia turvallisuutta ja oikeaa käyttöä koskevia säännöksiä. Älä käytä vaarallisia työskentelytekniikoita. Kuljetus Painepesuria kuljetetaan vain pystyasennossa. Ajoneuvoissa kuljettamisen turvallisuuden takaamiseksi suosittelemme laitteen liukumisen ja kaatumisen ehkäisyä kiinnittämällä laite hihnoilla. Alle 0 C lämpötiloissa tehtävissä kuljetuksissa pumppuun tulisi kaataa jäätymisenestoainetta ennen kuljetusta (katso luku 5). Ennen pesurin käynnistämistä Tarkista ennen käyttöä, että Painepesuri on turvallinen ja hyvässä kunnossa. Tarkista säännöllisesti, onko virtajohto vioittunut tai näyttääkö se vanhentuneelta. Käytä Painepesuria vain, kun verkkovirtajohto on hyvässä kunnossa. (vioittunessa johdossa on sähköiskun vaara!) Tarkista Painepesurin nimellisjännite ennen sen liittämistä verkkovirtalähteeseen. Varmista, että arvokilvessä ilmoitettu jännite vastaa paikallisen verkkovirtalähteen jännitettä. Suosittelemme, että Painepesurin virtalähde liitetään vikavirtasuojakatkaisijan kautta. Tämä laite keskeyttää sähkön syötön, jos vuotovirta maahan ylittää 30 milliampeeria 30 millisekunnissa tai siinä on maan koestuskytkentä. Käytä pesuria vain pystyasennossa! Ota huomioon maassasi sovellettavat säädökset ja määräykset. Ennen kuin otat korkeapainepesurin käyttöön, tee kaikkien pääosien visuaalinen tarkastus.

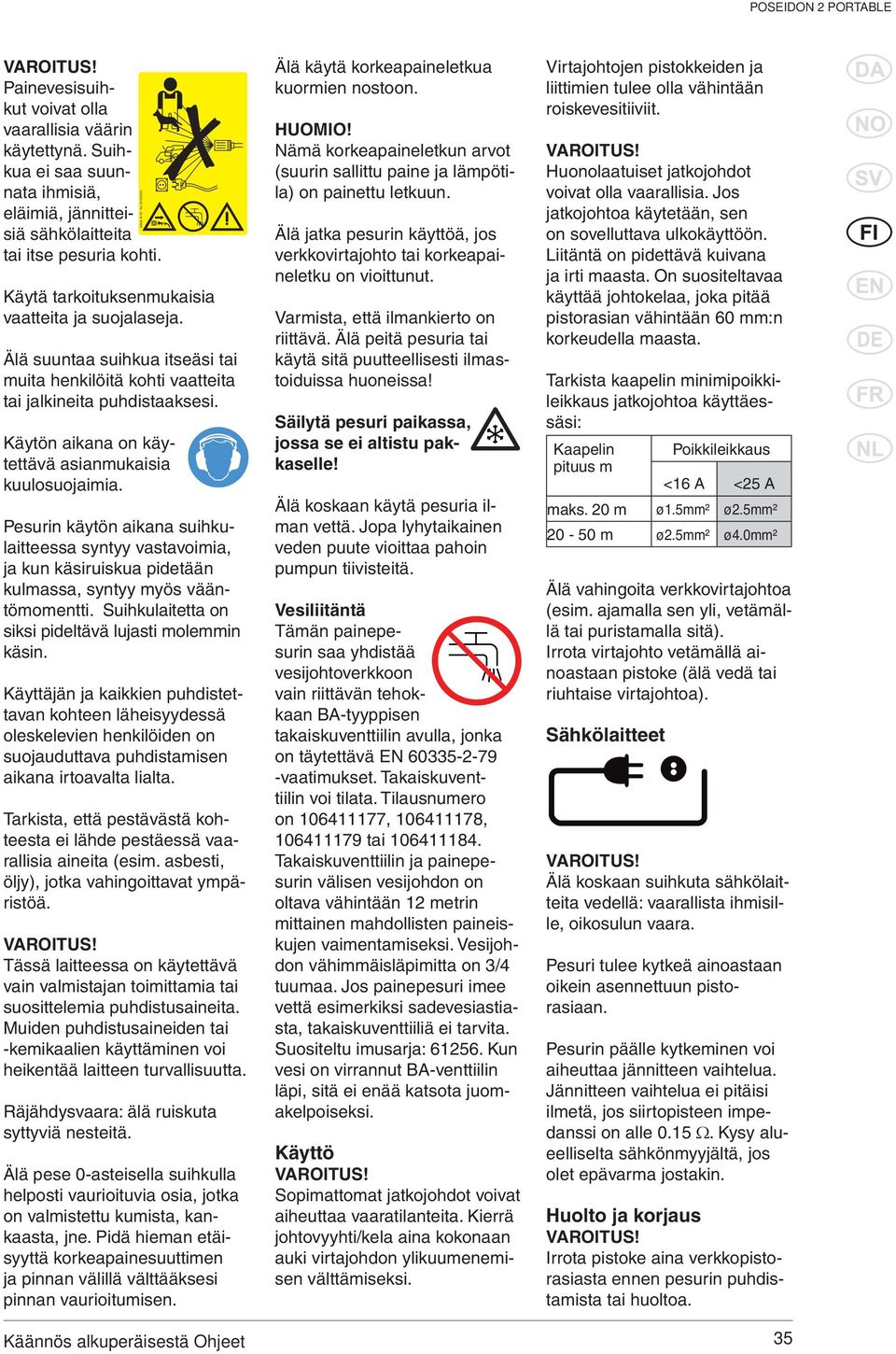

5 Painevesisuihkut voivat olla vaarallisia väärin käytettynä. Suihkua ei saa suunnata ihmisiä, eläimiä, jännitteisiä sähkölaitteita tai itse pesuria kohti. Käytä tarkoituksenmukaisia vaatteita ja suojalaseja. Älä suuntaa suihkua itseäsi tai muita henkilöitä kohti vaatteita tai jalkineita puhdistaaksesi. Käytön aikana on käytettävä asianmukaisia kuulosuojaimia. Pesurin käytön aikana suihkulaitteessa syntyy vastavoimia, ja kun käsiruiskua pidetään kulmassa, syntyy myös vääntömomentti. Suihkulaitetta on siksi pideltävä lujasti molemmin käsin. Käyttäjän ja kaikkien puhdistettavan kohteen läheisyydessä oleskelevien henkilöiden on suojauduttava puhdistamisen aikana irtoavalta lialta. Tarkista, että pestävästä kohteesta ei lähde pestäessä vaarallisia aineita (esim. asbesti, öljy), jotka vahingoittavat ympäristöä. Tässä laitteessa on käytettävä vain valmistajan toimittamia tai suosittelemia puhdistusaineita. Muiden puhdistusaineiden tai -kemikaalien käyttäminen voi heikentää laitteen turvallisuutta. Räjähdysvaara: älä ruiskuta syttyviä nesteitä. Älä pese 0-asteisella suihkulla helposti vaurioituvia osia, jotka on valmistettu kumista, kankaasta, jne. Pidä hieman etäisyyttä korkeapainesuuttimen ja pinnan välillä välttääksesi pinnan vaurioitumisen. Nilfisk-ALTO No Älä käytä korkeapaineletkua kuormien nostoon. HUOMIO! Nämä korkeapaineletkun arvot (suurin sallittu paine ja lämpötila) on painettu letkuun. Älä jatka pesurin käyttöä, jos verkkovirtajohto tai korkeapaineletku on vioittunut. Varmista, että ilmankierto on riittävä. Älä peitä pesuria tai käytä sitä puutteellisesti ilmastoiduissa huoneissa! Säilytä pesuri paikassa, jossa se ei altistu pakkaselle! Älä koskaan käytä pesuria ilman vettä. Jopa lyhytaikainen veden puute vioittaa pahoin pumpun tiivisteitä. Vesiliitäntä Tämän painepesurin saa yhdistää vesijohtoverkkoon vain riittävän tehokkaan BA-tyyppisen takaiskuventtiilin avulla, jonka on täytettävä EN vaatimukset. Takaiskuventtiilin voi tilata. Tilausnumero on , , tai Takaiskuventtiilin ja painepesurin välisen vesijohdon on oltava vähintään 12 metrin mittainen mahdollisten paineiskujen vaimentamiseksi. Vesijohdon vähimmäisläpimitta on 3/4 tuumaa. Jos painepesuri imee vettä esimerkiksi sadevesiastiasta, takaiskuventtiiliä ei tarvita. Suositeltu imusarja: Kun vesi on virrannut BA-venttiilin läpi, sitä ei enää katsota juomakelpoiseksi. Käyttö Sopimattomat jatkojohdot voivat aiheuttaa vaaratilanteita. Kierrä johtovyyhti/kela aina kokonaan auki virtajohdon ylikuumenemisen välttämiseksi. Virtajohtojen pistokkeiden ja liittimien tulee olla vähintään roiskevesitiiviit. Huonolaatuiset jatkojohdot voivat olla vaarallisia. Jos jatkojohtoa käytetään, sen on sovelluttava ulkokäyttöön. Liitäntä on pidettävä kuivana ja irti maasta. On suositeltavaa käyttää johtokelaa, joka pitää pistorasian vähintään 60 mm:n korkeudella maasta. Tarkista kaapelin minimipoikkileikkaus jatkojohtoa käyttäessäsi: Kaapelin Poikkileikkaus pituus m <16 A <25 A maks. 20 m ø1.5mm² ø2.5mm² m ø2.5mm² ø4.0mm² Älä vahingoita verkkovirtajohtoa (esim. ajamalla sen yli, vetämällä tai puristamalla sitä). Irrota virtajohto vetämällä ainoastaan pistoke (älä vedä tai riuhtaise virtajohtoa). Sähkölaitteet Älä koskaan suihkuta sähkölaitteita vedellä: vaarallista ihmisille, oikosulun vaara. Pesuri tulee kytkeä ainoastaan oikein asennettuun pistorasiaan. Pesurin päälle kytkeminen voi aiheuttaa jännitteen vaihtelua. Jännitteen vaihtelua ei pitäisi ilmetä, jos siirtopisteen impedanssi on alle Kysy alueelliselta sähkönmyyjältä, jos olet epävarma jostakin. Huolto ja korjaus Irrota pistoke aina verkkopistorasiasta ennen pesurin puhdistamista tai huoltoa. 35

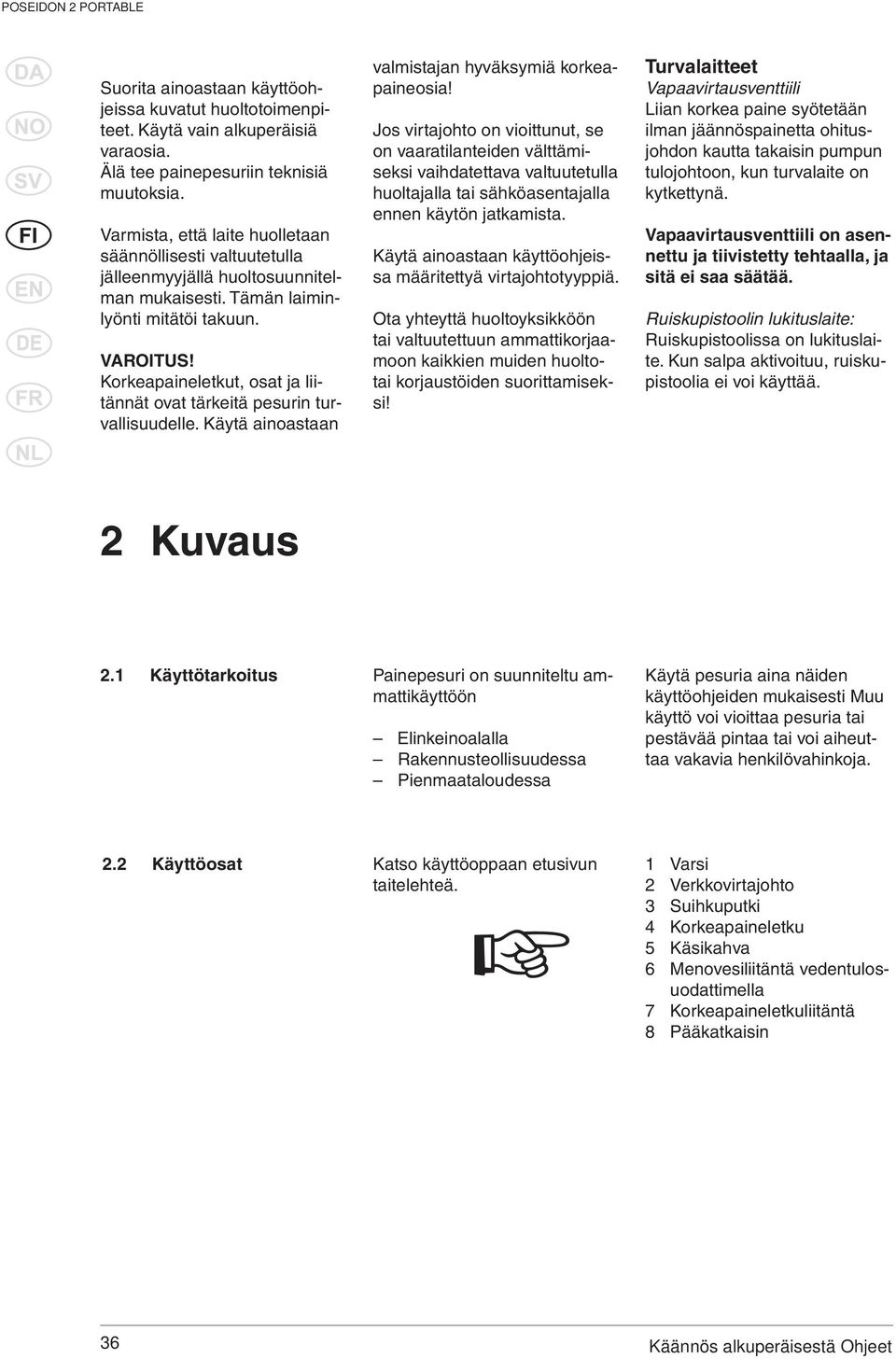

6 Suorita ainoastaan käyttöohjeissa kuvatut huoltotoimenpiteet. Käytä vain alkuperäisiä varaosia. Älä tee painepesuriin teknisiä muutoksia. Varmista, että laite huolletaan säännöllisesti valtuutetulla jälleenmyyjällä huoltosuunnitelman mukaisesti. Tämän laiminlyönti mitätöi takuun. Korkeapaineletkut, osat ja liitännät ovat tärkeitä pesurin turvallisuudelle. Käytä ainoastaan valmistajan hyväksymiä korkeapaineosia! Jos virtajohto on vioittunut, se on vaaratilanteiden välttämiseksi vaihdatettava valtuutetulla huoltajalla tai sähköasentajalla ennen käytön jatkamista. Käytä ainoastaan käyttöohjeissa määritettyä virtajohtotyyppiä. Ota yhteyttä huoltoyksikköön tai valtuutettuun ammattikorjaamoon kaikkien muiden huoltotai korjaustöiden suorittamiseksi! Turvalaitteet Vapaavirtausventtiili Liian korkea paine syötetään ilman jäännöspainetta ohitusjohdon kautta takaisin pumpun tulojohtoon, kun turvalaite on kytkettynä. Vapaavirtausventtiili on asennettu ja tiivistetty tehtaalla, ja sitä ei saa säätää. Ruiskupistoolin lukituslaite: Ruiskupistoolissa on lukituslaite. Kun salpa aktivoituu, ruiskupistoolia ei voi käyttää. 2 Kuvaus 2.1 Käyttötarkoitus Painepesuri on suunniteltu ammattikäyttöön Elinkeinoalalla Rakennusteollisuudessa Pienmaataloudessa Käytä pesuria aina näiden käyttöohjeiden mukaisesti Muu käyttö voi vioittaa pesuria tai pestävää pintaa tai voi aiheuttaa vakavia henkilövahinkoja. 2.2 Käyttöosat Katso käyttöoppaan etusivun taitelehteä. 1 Varsi 2 Verkkovirtajohto 3 Suihkuputki 4 Korkeapaineletku 5 Käsikahva 6 Menovesiliitäntä vedentulosuodattimella 7 Korkeapaineletkuliitäntä 8 Pääkatkaisin 36

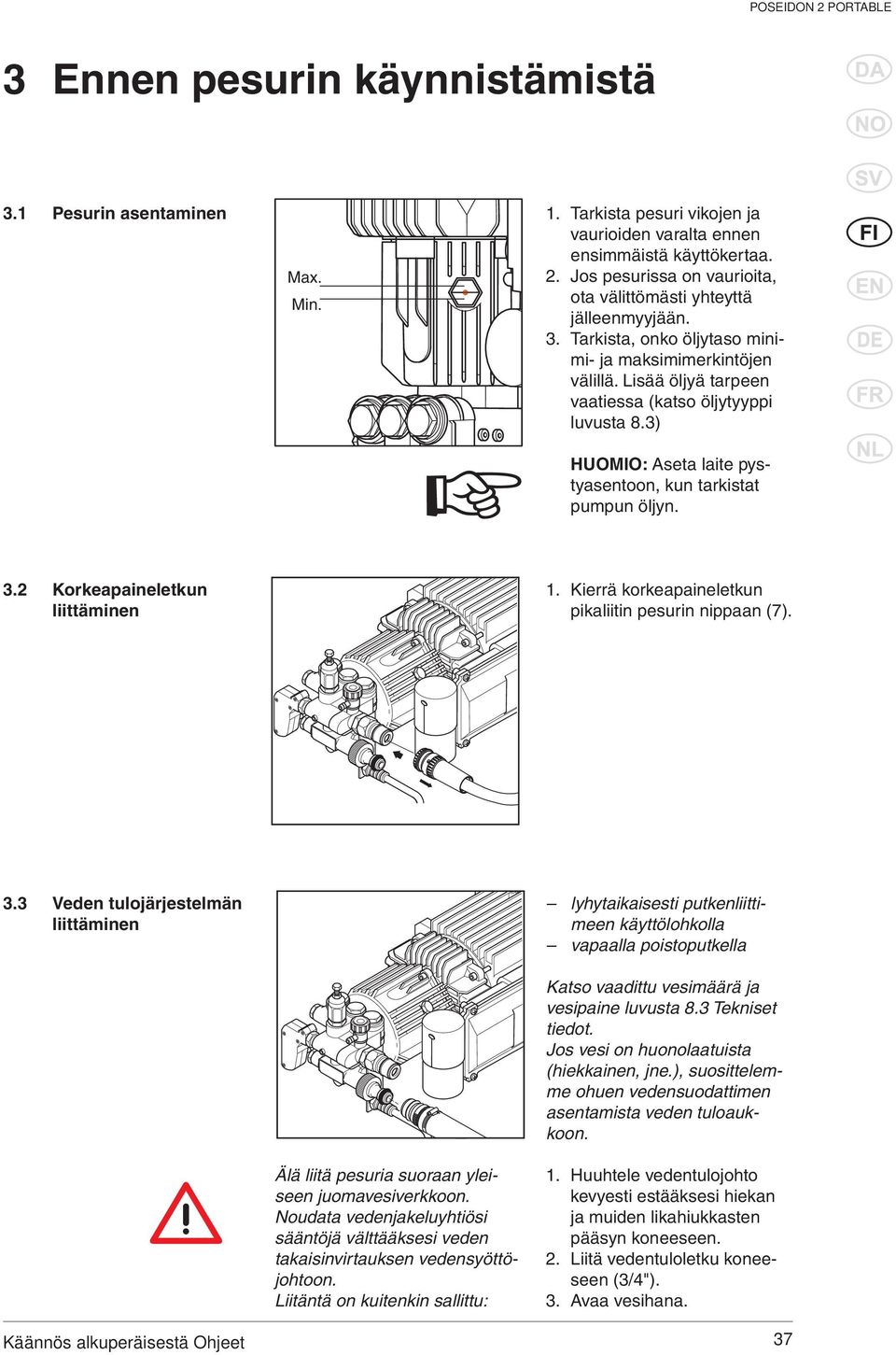

7 3 Ennen pesurin käynnistämistä 3.1 Pesurin asentaminen 1. Tarkista pesuri vikojen ja vaurioiden varalta ennen Max. Min. ensimmäistä käyttökertaa. 2. Jos pesurissa on vaurioita, ota välittömästi yhteyttä jälleenmyyjään. 3. Tarkista, onko öljytaso minimi- ja maksimimerkintöjen välillä. Lisää öljyä tarpeen vaatiessa (katso öljytyyppi luvusta 8.3) HUOMIO: Aseta laite pystyasentoon, kun tarkistat pumpun öljyn. 3.2 Korkeapaineletkun liittäminen 1. Kierrä korkeapaineletkun pikaliitin pesurin nippaan (7). 3.3 Veden tulojärjestelmän liittäminen lyhytaikaisesti putkenliittimeen käyttölohkolla vapaalla poistoputkella Katso vaadittu vesimäärä ja vesipaine luvusta 8.3 Tekniset tiedot. Jos vesi on huonolaatuista (hiekkainen, jne.), suosittelemme ohuen vedensuodattimen asentamista veden tuloaukkoon. Älä liitä pesuria suoraan yleiseen juomavesiverkkoon. Noudata vedenjakeluyhtiösi sääntöjä välttääksesi veden takaisinvirtauksen vedensyöttöjohtoon. Liitäntä on kuitenkin sallittu: 1. Huuhtele vedentulojohto kevyesti estääksesi hiekan ja muiden likahiukkasten pääsyn koneeseen. 2. Liitä vedentuloletku koneeseen (3/4"). 3. Avaa vesihana. 37

8 3.4 Sähköliitäntä 1. Noudata luvun 1 turvallisuusohjeita. 2. Aseta pistoke pistorasiaan. 4 Käyttö 4.1 Suihkuputken liittäminen pesurin kahvaan B A 1. Vedä ruiskupistoolin sinistä pikavapautinta (A) taaksepäin. 2. Aseta suihkusuuttimen (B) nippa pikavapautusliitäntään ja vapauta liitos (A). 3. Vedä suihkuputkea (tai muuta lisävarustetta) eteenpäin varmistaaksesi, että se on lujasti kiinni pistoolissa. HUOMIO! Poista aina kaikki lika nipasta ennen suihkuputkenn liittämistä kahvaan 4.2 Pesurin päälle kytkeminen Pesurin päälle kytkeminen sen ollessa liitettynä vedentulojärjestelmään O I 1. Pääkatkaisin Käännä katkaisin asentoon»i«. 2. Poista kahvan lukitus ja aktivoi se. 3. Lukitse kahva myös lyhyiden taukojen ajaksi. HUOMIO! Käytä pesuria useita kertoja lyhyin keskeytyksin järjestelmän ilmaamiseksi. Pesuri kytkeytyy pois päältä automaattisesti kahvanliipasimen sulkemisen jälkeen. Pesurin uudelleen käynnistämiseksi paina kahvan liipasinta Pesurin päälle kytkeminen sen ollessa liitettynä säiliöön (imutila) 1. Täytä letku vedellä ennen pesuaineen ottolaitteen liittämistä pesuriin. 2. Käännä pääkatkaisin asentoon»i«. 3. Poista kahvan lukitus ja aktivoi se. Maksimi-imukorkeus = 0 m. 38

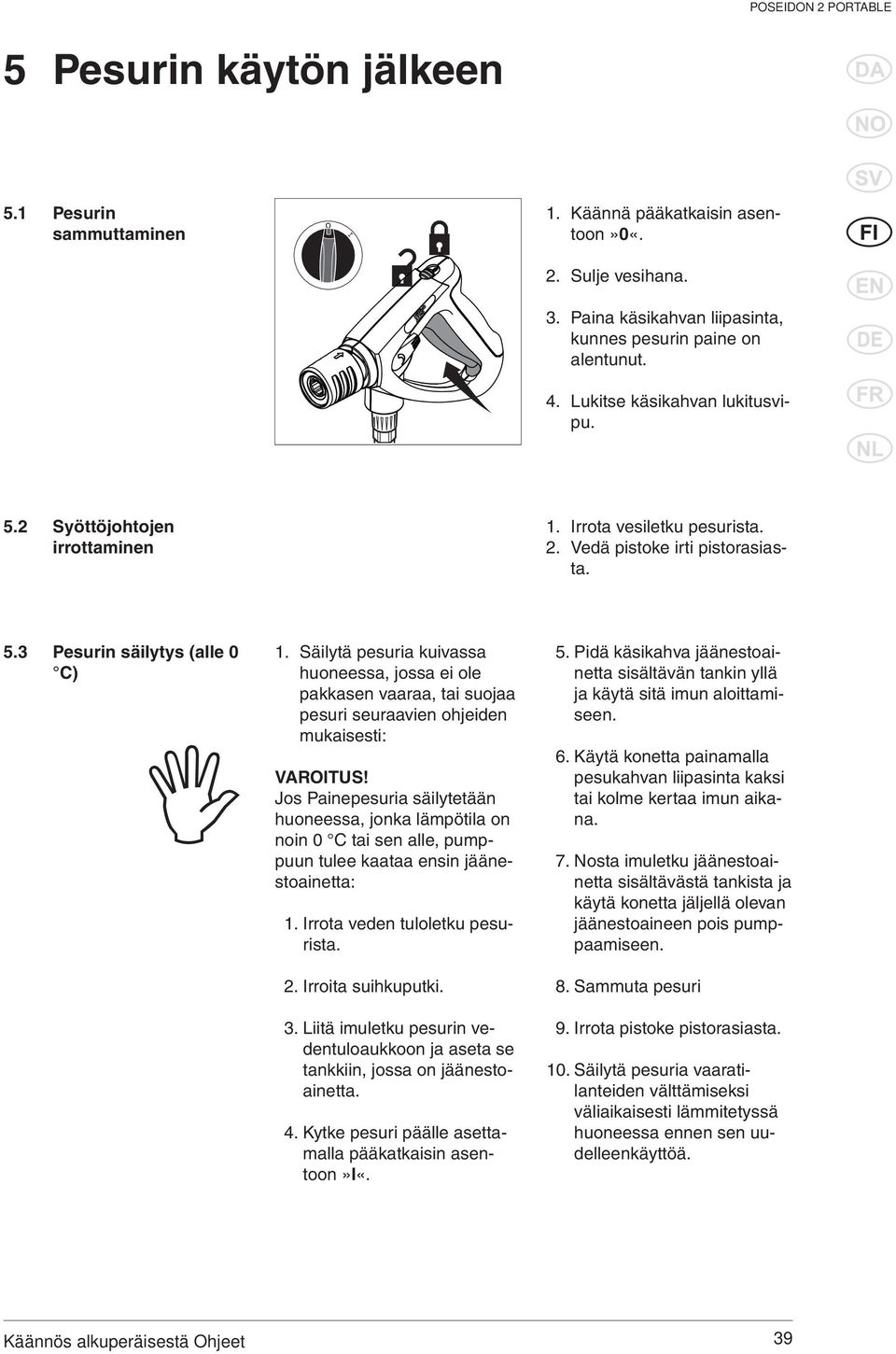

9 5 Pesurin käytön jälkeen 5.1 Pesurin sammuttaminen O I 1. Käännä pääkatkaisin asentoon»0«. 2. Sulje vesihana. 3. Paina käsikahvan liipasinta, kunnes pesurin paine on alentunut. 4. Lukitse käsikahvan lukitusvipu. 5.2 Syöttöjohtojen irrottaminen 1. Irrota vesiletku pesurista. 2. Vedä pistoke irti pistorasiasta. 5.3 Pesurin säilytys (alle 0 C) 1. Säilytä pesuria kuivassa huoneessa, jossa ei ole pakkasen vaaraa, tai suojaa pesuri seuraavien ohjeiden mukaisesti: Jos Painepesuria säilytetään huoneessa, jonka lämpötila on noin 0 C tai sen alle, pumppuun tulee kaataa ensin jäänestoainetta: 1. Irrota veden tuloletku pesurista. 2. Irroita suihkuputki. 3. Liitä imuletku pesurin vedentuloaukkoon ja aseta se tankkiin, jossa on jäänestoainetta. 4. Kytke pesuri päälle asettamalla pääkatkaisin asentoon»i«. 5. Pidä käsikahva jäänestoainetta sisältävän tankin yllä ja käytä sitä imun aloittamiseen. 6. Käytä konetta painamalla pesukahvan liipasinta kaksi tai kolme kertaa imun aikana. 7. Nosta imuletku jäänestoainetta sisältävästä tankista ja käytä konetta jäljellä olevan jäänestoaineen pois pumppaamiseen. 8. Sammuta pesuri 9. Irrota pistoke pistorasiasta. 10. Säilytä pesuria vaaratilanteiden välttämiseksi väliaikaisesti lämmitetyssä huoneessa ennen sen uudelleenkäyttöä. 39

10 6 Huolto 6.1 Huoltosuunnitelma Viikoittain Ensimmäisten 50 käyttötunnin jälkeen Joka kuudes kuukausi tai joka sadas käyttötunti Tarpeen mukaan Vedentulosuodattimen puhdistus Pumpun öljytason tarkistus Pumpun öljyn vaihtaminen 6.2 Huoltotyö Vedentulosuodattimen puhdistus Vedensuodatin asennetaan veden tuloaukkoon suurten likahiukkasten pumppuun pääsyn estämiseksi. 1. Kierrä auki pikavapautusliitäntä. 2. Irrota suodatin ja huuhtele se. Vaihda tarvittaessa vioittunut suodatin Pumpun öljytason tarkistus Max. Min. 1. Tarkista, onko öljytaso minimi- ja maksimimerkintöjen välillä. Lisää öljyä tarpeen vaatiessa (katso öljytyyppi luvusta 8.3) Pumpun öljyn vaihtaminen 1. Kierrä auki pumpun pesän öljyntyhjennystulppa (1) ja hävitä vanha öljy jätehuoltosäädösten mukaisesti. 2. Täytä uudella öljyllä ja kiinnitä öljyntyhjennystulppa paikalleen. Tarkista pumpun öljytaso Öljytyyppi ja määrä, katso luku 8.3 Tekniset tiedot. 40

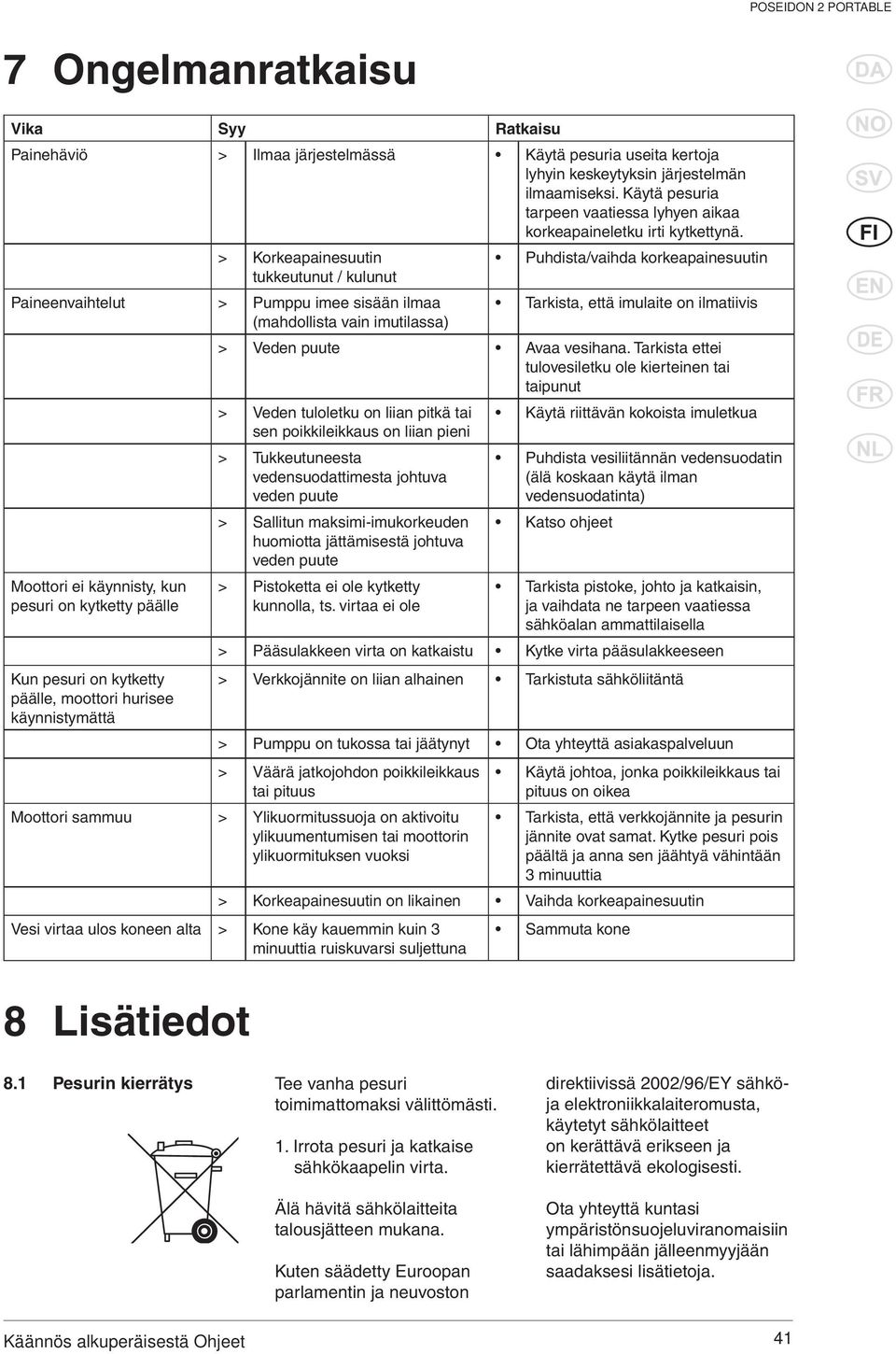

11 7 Ongelmanratkaisu Vika Syy Ratkaisu Painehäviö > Ilmaa järjestelmässä Käytä pesuria useita kertoja lyhyin keskeytyksin järjestelmän ilmaamiseksi. Käytä pesuria tarpeen vaatiessa lyhyen aikaa korkeapaineletku irti kytkettynä. > Korkeapainesuutin Puhdista/vaihda korkeapainesuutin tukkeutunut / kulunut Paineenvaihtelut > Pumppu imee sisään ilmaa Tarkista, että imulaite on ilmatiivis (mahdollista vain imutilassa) > Veden puute Avaa vesihana. Tarkista ettei tulovesiletku ole kierteinen tai taipunut > Veden tuloletku on liian pitkä tai sen poikkileikkaus on liian pieni Käytä riittävän kokoista imuletkua Moottori ei käynnisty, kun pesuri on kytketty päälle Kun pesuri on kytketty päälle, moottori hurisee käynnistymättä > Tukkeutuneesta vedensuodattimesta johtuva veden puute > Sallitun maksimi-imukorkeuden huomiotta jättämisestä johtuva veden puute > Pistoketta ei ole kytketty kunnolla, ts. virtaa ei ole Puhdista vesiliitännän vedensuodatin (älä koskaan käytä ilman vedensuodatinta) Katso ohjeet Tarkista pistoke, johto ja katkaisin, ja vaihdata ne tarpeen vaatiessa sähköalan ammattilaisella > Pääsulakkeen virta on katkaistu Kytke virta pääsulakkeeseen > Verkkojännite on liian alhainen Tarkistuta sähköliitäntä > Pumppu on tukossa tai jäätynyt Ota yhteyttä asiakaspalveluun > Väärä jatkojohdon poikkileikkaus tai pituus Moottori sammuu > Ylikuormitussuoja on aktivoitu ylikuumentumisen tai moottorin ylikuormituksen vuoksi Käytä johtoa, jonka poikkileikkaus tai pituus on oikea Tarkista, että verkkojännite ja pesurin jännite ovat samat. Kytke pesuri pois päältä ja anna sen jäähtyä vähintään 3 minuuttia > Korkeapainesuutin on likainen Vaihda korkeapainesuutin Vesi virtaa ulos koneen alta > Kone käy kauemmin kuin 3 Sammuta kone minuuttia ruiskuvarsi suljettuna 8 Lisätiedot 8.1 Pesurin kierrätys Tee vanha pesuri toimimattomaksi välittömästi. 1. Irrota pesuri ja katkaise sähkökaapelin virta. Älä hävitä sähkölaitteita talousjätteen mukana. Kuten säädetty Euroopan parlamentin ja neuvoston direktiivissä 2002/96/EY sähköja elektroniikkalaiteromusta, käytetyt sähkölaitteet on kerättävä erikseen ja kierrätettävä ekologisesti. Ota yhteyttä kuntasi ympäristönsuojeluviranomaisiin tai lähimpään jälleenmyyjään saadaksesi lisätietoja. 41

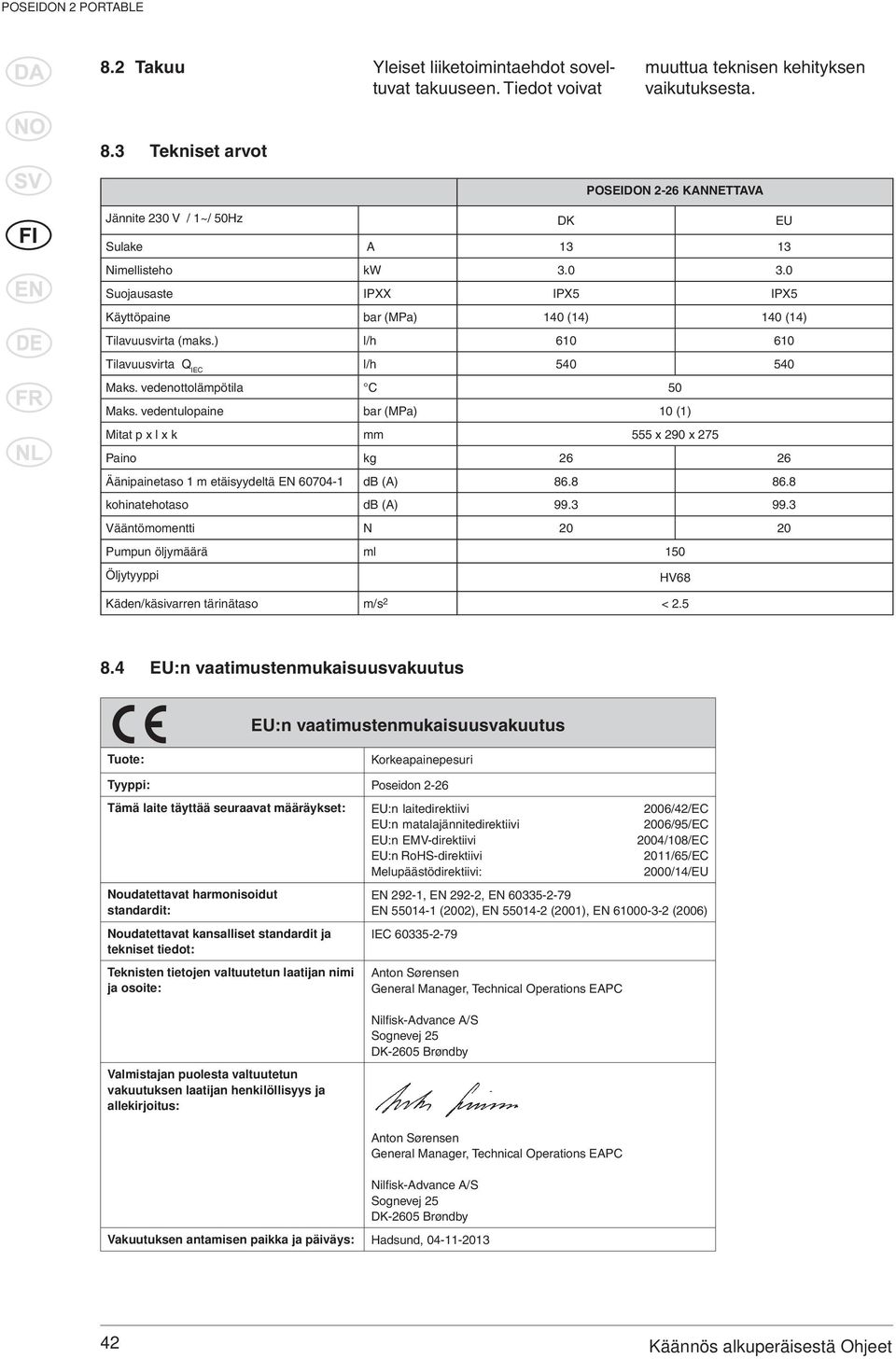

12 8.2 Takuu Yleiset liiketoimintaehdot soveltuvat takuuseen. Tiedot voivat muuttua teknisen kehityksen vaikutuksesta. 8.3 Tekniset arvot POSEIDON 2-26 KANNETTAVA Jännite 230 V / 1~/ 50Hz DK EU Sulake A Nimellisteho kw Suojausaste IPXX IPX5 IPX5 Käyttöpaine bar (MPa) 140 (14) 140 (14) Tilavuusvirta (maks.) l/h Tilavuusvirta Q IEC l/h Maks. vedenottolämpötila C 50 Maks. vedentulopaine bar (MPa) 10 (1) Mitat p x l x k mm 555 x 290 x 275 Paino kg Äänipainetaso 1 m etäisyydeltä EN db (A) kohinatehotaso db (A) Vääntömomentti N Pumpun öljymäärä ml 150 Öljytyyppi HV68 Käden/käsivarren tärinätaso m/s 2 < EU:n vaatimustenmukai suusvakuutus EU:n vaatimustenmukai suusvakuutus Tuote: Korkeapainepesuri Tyyppi: Poseidon 2-26 Tämä laite täyttää seuraavat määräykset: EU:n laitedirektiivi 2006/42/EC EU:n matalajännitedirektiivi 2006/95/EC EU:n EMV-direktiivi 2004/108/EC EU:n RoHS-direktiivi 2011/65/EC Melupäästödirektiivi: 2000/14/EU Noudatettavat harmonisoidut standardit: Noudatettavat kansalliset standardit ja tekniset tiedot: Teknisten tietojen valtuutetun laatijan nimi ja osoite: EN 292-1, EN 292-2, EN EN (2002), EN (2001), EN (2006) IEC Anton Sørensen General Manager, Technical Operations EAPC Valmistajan puolesta valtuutetun vakuutuksen laatijan henkilöllisyys ja allekirjoitus: Nilfisk-Advance A/S Sognevej 25 DK-2605 Brøndby Nilfi sk-advance A/S Sognevej 25 DK-2605 Brøndby Vakuutuksen antamisen paikka ja päiväys: Hadsund, Anton Sørensen General Manager, Technical Operations EAPC 42

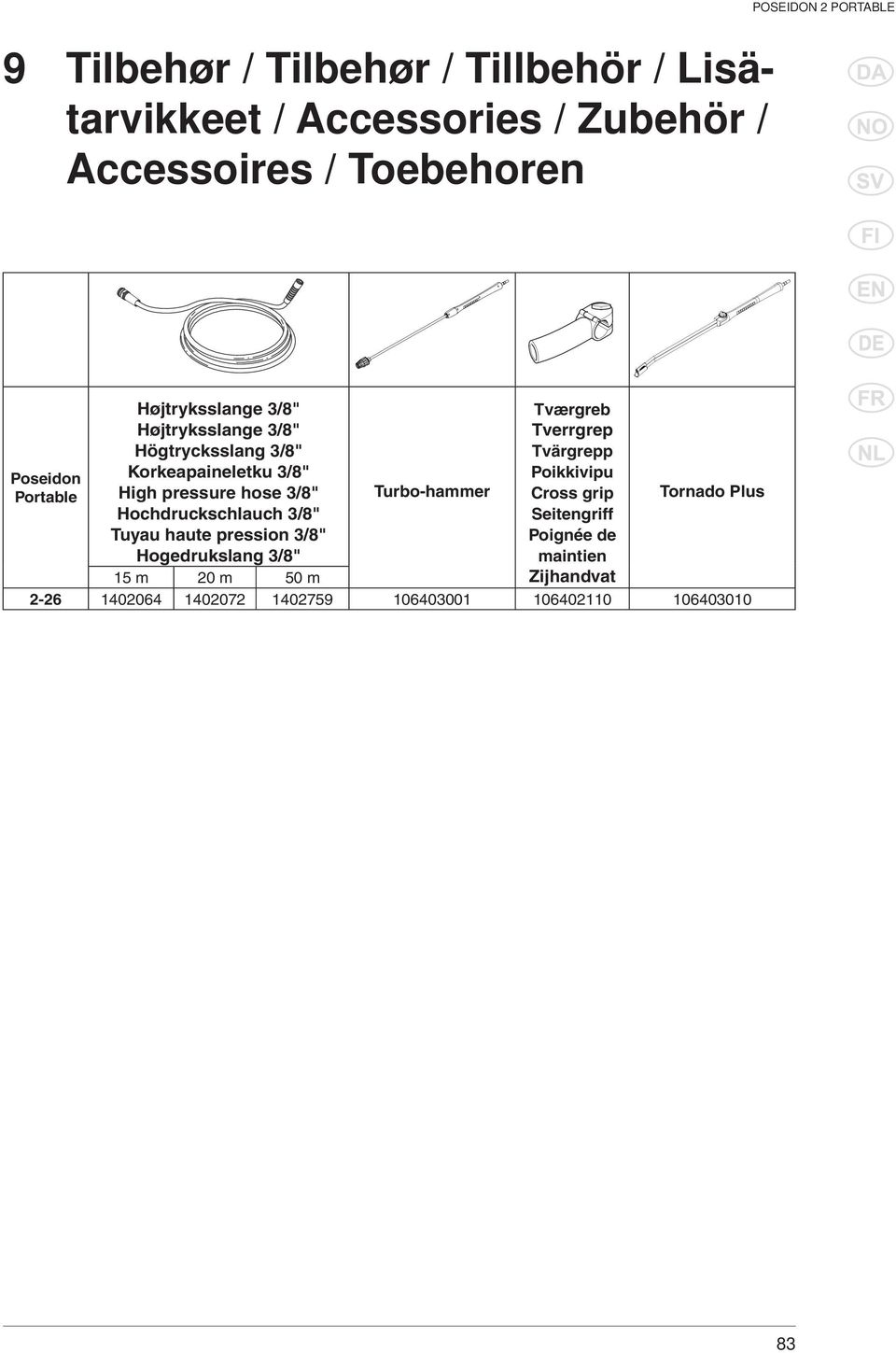

13 9 Tilbehør / Tilbehør / Tillbehör / Lisätarvikkeet / Accessories / Zubehör / Accessoires / Toebehoren POSEIDON 2 PORTABLE Poseidon Portable Højtryksslange 3/8" Højtryksslange 3/8" Högtrycksslang 3/8" Korkeapaineletku 3/8" High pressure hose 3/8" Hochdruckschlauch 3/8" Tuyau haute pression 3/8" Hogedrukslang 3/8" Turbo-hammer Tværgreb Tverrgrep Tvärgrepp Poikkivipu Cross grip Seitengriff Poignée de maintien Zijhandvat Tornado Plus 15 m 20 m 50 m
