1 Voit lukea suosituksia käyttäjän oppaista, teknisistä ohjeista tai asennusohjeista tuotteelle WESTERN DIGITAL WD SHARESPACE. Löydät kysymyksiisi vastaukset käyttöoppaasta ( tiedot, ohjearvot, turvallisuusohjeet, koko, lisävarusteet jne.). Yksityiskohtaiset käyttöohjeet ovat käyttäjänoppaassa Käyttöohje Käyttöohjeet Käyttäjän opas Omistajan käsikirja Käyttöopas

2 Käsikirjan tiivistelmä 2. Irrota yksikkö pistorasiasta ennen puhdistusta. kostealla rievulla. 3. Älä aseta tuotetta epävakaalle pinnalle. Se saattaa pudota ja vaurioitua. 5. Älä pudota tuotetta. 6. Älä tuki kehyksen takana ja pohjassa olevia aukkoja. Käytä tätä tuotetta ainoastaan tuotekyltissä kuvatulla sähköllä. Jos et ole varma aasiasta, ota yhteys myyjään tai sähköyhtiöön. 8. Älä laita mitään virtajohdon päälle. Älä laita tuotetta sellaiseen paikkaan, missä joku voisi astua johdolle. 9. Jos käytät tuotteen kanssa jatkojohtoa, varmista että siihen kytkettyjen laitteiden virtaluokitus ei ylitä jatkojohdon virtaluokitusta. Varmista myös, että pistokkeeseen kytkettyjen tuotteiden kokonaisluokitus ei ylitä sulakkeen arvoa. 10. Älä koskaan työnnä tämän tuotteen aukoista mitään, sillä voit koskettaa vaarallisia jännitekohtia tai aiheuttaa oikosulun ja siten saada aikaan tulipalon tai sähköiskun. 11. Jos jokin seuraavista tapahtuu, irrota tuote pistorasiasta ja lähetä se pätevään huoltoon: a b c d Virtajohto tai pistoke vahingoittuu tai purkaantuu. Tuotteen päälle kaatuu nestettä. Tuotteeseen sataa tai muutoin pääsee vettä. Tuote ei toimi asianmukaisesti, vaikka noudatetaan käyttöohjeita. Säädä ainoastaan niitä asetuksia, jotka kuvataan käyttöohjeessa, sillä virheelliset säädöt voivat vahingoittaa laitetta ja vaatia pätevää asentajaa työskentelemään pitkään palauttaakseen tuotteen normaalikuntoon. Tuote on pudonnut tai kotelo on vahingoittunut. Tuotteen suorituskyky muuttuu huomattavasti, edellyttäen huoltoa. e f 12. Älä aseta tätä laitetta käyttäjän näkyviin sen kuoren kiiltävän etupinnan takia, työasemastandardien mukaisesti. VAARA! WD ShareSpacessä on tyypin CR2032 litiumakku. Se saattaa räjähtää, jos sitä ei vaihdeta oikein. Käytä ainoastaan valmistajan suosittelemia samanlaisia tai vastaavia akkuja. Hävitä käytetyt akut valmistajan ohjeiden mukaisesti. Sisällysluettelo 1 Johdanto Alustus ja kokoonpano... 1 Tekniset tiedot Aloittaminen Paketin sisältö Apuohjelmat.. 2 Järjestelmävaatimukset Esiasennus.

3 .. 3 WD-tuotetietojen tallennus WD-tuotteen rekisteröinti Ominaisuudet.. 5 Järjestelmänäkymä.. 5 LED-merkkivalot USB-varmuuskopiointipainike Portit.. 7 Nollauspainike Kensington-lukkopaikka Laitteen määritykset..

4 8 Liitä verkkotallennusjärjestelmä. 8 5 Järjestelmän asennus & WD Discovery Järjestelmän asennus Laitteen asentaminen Verkkoaseman yhdistäminen.. 14 Verkko-osuuksienselaus Työpöytäpikakuvakkeen luominen Tunnus-LED:in kytkeminen päälle ja pois.. 18 SISÄLLYSLUETTELO i Käyttäjien luominen Kansio-osuuksien luominen Network Storage Manager Network Storage Managerin ominaisuudet Käyttöliittymän yhteenveto Basic Mode (Perustila)...

5 Advanced Mode (Edistynyt tila) MioNetin etäkäyttö..80 Remote Access Setup (Etäkäyttöasetukset) Tiedon käyttö FTP:n kautta Ajastetut lataukset Downloaderin ominaisuudet Ulkoinen USB-asema Jakaminen ja varmuuskopiointi USB-kiintolevyn tietojen jakaminen.. 87 USB:n automaattinen varmuuskopiointi Vaihtaminen Asema.90 ESD-varotoimet SISÄLLYSLUETTELO ii Vianmääritys..94 Liite Yhdenmukaisuus säännösten kanssa

6 Ympäristösäädösten noudattaminen (Kiina) Takuuehdot GNU yleinen julkinen lisenssi ("GPL") WD:n toimittama palvelu ja tuki Hakemisto SISÄLLYSLUETTELO iii WD SHARESPACE KÄYTTÖOHJE 1 Johdanto Onnittelut WD ShareSpaceTM -aseman hankinnan johdosta. WD ShareSpaceTM on verkkoon liitettävä nopea vähemmän muistitilaa vievä tallennusjärjestelmä. Tässä järjestelmässä on WD GreenPowerTM -teknologiaa hyödyntäviä WD-asemia, joilla on tehokas jäähdytys ja jotka säästävät virtaa. Monitasoinen RAID-tuki ja nopea liittymä toimivat tehokkaasti pienessä toimistossa ja kotona, ja asema sopii ihanteellisesti tiedostojen varmuuskopiointiin ja jakamiseen internetissä. Sen käyttäjäystävällinen nettipohjainen käyttöliittymä tarjoaa helpon pääsyn järjestelmään mistä tahansa, missä on internet-yhteys. Käyttöoppaassa on vaiheittaiset asennusohjeet ja muita tärkeitä tietoja WD-tuotteestasi. Uusimmat WD:n tuotetiedot ja uutiset on julkaistu Websivustossamme osoitteessa Alustus ja kokoonpano WD ShareSpace on ennalta alustettu suurimpaan mahdolliseen kokoon RAID 5 -asemana (neliasemaisissa järjestelmissä) tai yhtenä koottuna asemana (kaksiasemaisissa järjestelmissä).

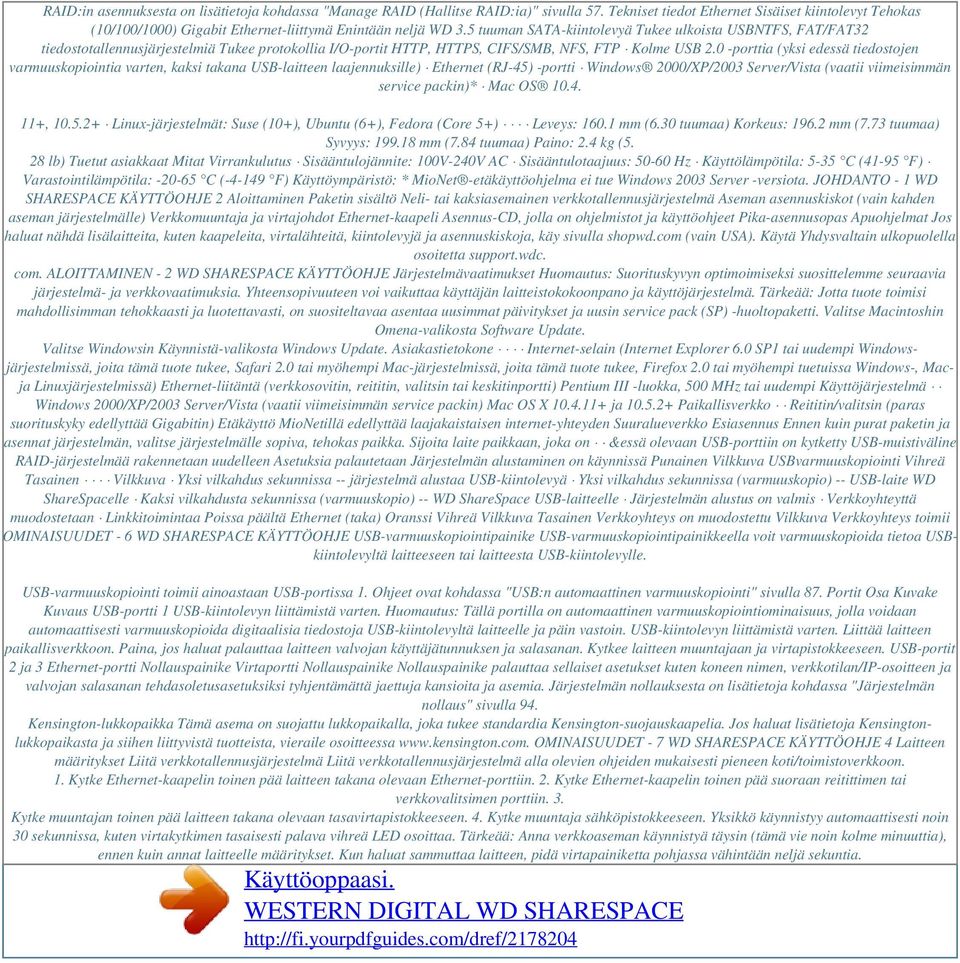

7 RAID:in asennuksesta on lisätietoja kohdassa "Manage RAID (Hallitse RAID:ia)" sivulla 57. Tekniset tiedot Ethernet Sisäiset kiintolevyt Tehokas (10/100/1000) Gigabit Ethernet-liittymä Enintään neljä WD 3.5 tuuman SATA-kiintolevyä Tukee ulkoista USBNTFS, FAT/FAT32 tiedostotallennusjärjestelmiä Tukee protokollia I/O-portit HTTP, HTTPS, CIFS/SMB, NFS, FTP Kolme USB 2.0 -porttia (yksi edessä tiedostojen varmuuskopiointia varten, kaksi takana USB-laitteen laajennuksille) Ethernet (RJ-45) -portti Windows 2000/XP/2003 Server/Vista (vaatii viimeisimmän service packin)* Mac OS , Linux-järjestelmät: Suse (10+), Ubuntu (6+), Fedora (Core 5+) Leveys: mm (6.30 tuumaa) Korkeus: mm (7.73 tuumaa) Syvyys: mm (7.84 tuumaa) Paino: 2.4 kg (5. 28 lb) Tuetut asiakkaat Mitat Virrankulutus Sisääntulojännite: 100V-240V AC Sisääntulotaajuus: Hz Käyttölämpötila: 5-35 C (41-95 F) Varastointilämpötila: C ( F) Käyttöympäristö: * MioNet -etäkäyttöohjelma ei tue Windows 2003 Server -versiota. JOHDANTO - 1 WD SHARESPACE KÄYTTÖOHJE 2 Aloittaminen Paketin sisältö Neli- tai kaksiasemainen verkkotallennusjärjestelmä Aseman asennuskiskot (vain kahden aseman järjestelmälle) Verkkomuuntaja ja virtajohdot Ethernet-kaapeli Asennus-CD, jolla on ohjelmistot ja käyttöohjeet Pika-asennusopas Apuohjelmat Jos haluat nähdä lisälaitteita, kuten kaapeleita, virtalähteitä, kiintolevyjä ja asennuskiskoja, käy sivulla shopwd.com (vain USA). Käytä Yhdysvaltain ulkopuolella osoitetta support.wdc. com. ALOITTAMINEN - 2 WD SHARESPACE KÄYTTÖOHJE Järjestelmävaatimukset Huomautus: Suorituskyvyn optimoimiseksi suosittelemme seuraavia järjestelmä- ja verkkovaatimuksia. Yhteensopivuuteen voi vaikuttaa käyttäjän laitteistokokoonpano ja käyttöjärjestelmä. Tärkeää: Jotta tuote toimisi mahdollisimman tehokkaasti ja luotettavasti, on suositeltavaa asentaa uusimmat päivitykset ja uusin service pack (SP) -huoltopaketti. Valitse Macintoshin Omena-valikosta Software Update. Valitse Windowsin Käynnistä-valikosta Windows Update. Asiakastietokone Internet-selain (Internet Explorer 6.0 SP1 tai uudempi Windowsjärjestelmissä, joita tämä tuote tukee, Safari 2.0 tai myöhempi Mac-järjestelmissä, joita tämä tuote tukee, Firefox 2.0 tai myöhempi tuetuissa Windows-, Macja Linuxjärjestelmissä) Ethernet-liitäntä (verkkosovitin, reititin, valitsin tai keskitinportti) Pentium III -luokka, 500 MHz tai uudempi Käyttöjärjestelmä Windows 2000/XP/2003 Server/Vista (vaatii viimeisimmän service packin) Mac OS X ja Paikallisverkko Reititin/valitsin (paras suorituskyky edellyttää Gigabitin) Etäkäyttö MioNetillä edellyttää laajakaistaisen internet-yhteyden Suuralueverkko Esiasennus Ennen kuin purat paketin ja asennat järjestelmän, valitse järjestelmälle sopiva, tehokas paikka. Sijoita laite paikkaan, joka on &essä olevaan USB-porttiin on kytketty USB-muistiväline RAID-järjestelmää rakennetaan uudelleen Asetuksia palautetaan Järjestelmän alustaminen on käynnissä Punainen Vilkkuva USBvarmuuskopiointi Vihreä Tasainen Vilkkuva Yksi vilkahdus sekunnissa -- järjestelmä alustaa USB-kiintolevyä Yksi vilkahdus sekunnissa (varmuuskopio) -- USB-laite WD ShareSpacelle Kaksi vilkahdusta sekunnissa (varmuuskopio) -- WD ShareSpace USB-laitteelle Järjestelmän alustus on valmis Verkkoyhteyttä muodostetaan Linkkitoimintaa Poissa päältä Ethernet (taka) Oranssi Vihreä Vilkkuva Tasainen Verkkoyhteys on muodostettu Vilkkuva Verkkoyhteys toimii OMINAISUUDET - 6 WD SHARESPACE KÄYTTÖOHJE USB-varmuuskopiointipainike USB-varmuuskopiointipainikkeella voit varmuuskopioida tietoa USBkiintolevyltä laitteeseen tai laitteesta USB-kiintolevylle. USB-varmuuskopiointi toimii ainoastaan USB-portissa 1. Ohjeet ovat kohdassa "USB:n automaattinen varmuuskopiointi" sivulla 87. Portit Osa Kuvake Kuvaus USB-portti 1 USB-kiintolevyn liittämistä varten. Huomautus: Tällä portilla on automaattinen varmuuskopiointiominaisuus, jolla voidaan automaattisesti varmuuskopioida digitaalisia tiedostoja USB-kiintolevyltä laitteelle ja päin vastoin. USB-kiintolevyn liittämistä varten. Liittää laitteen paikallisverkkoon. Paina, jos haluat palauttaa laitteen valvojan käyttäjätunnuksen ja salasanan. Kytkee laitteen muuntajaan ja virtapistokkeeseen. USB-portit 2 ja 3 Ethernet-portti Nollauspainike Virtaportti Nollauspainike Nollauspainike palauttaa sellaiset asetukset kuten koneen nimen, verkkotilan/ip-osoitteen ja valvojan salasanan tehdasoletusasetuksiksi tyhjentämättä jaettuja kansioita ja asemia. Järjestelmän nollauksesta on lisätietoja kohdassa "Järjestelmän nollaus" sivulla 94. Kensington-lukkopaikka Tämä asema on suojattu lukkopaikalla, joka tukee standardia Kensington-suojauskaapelia. Jos haluat lisätietoja Kensingtonlukkopaikasta ja siihen liittyvistä tuotteista, vieraile osoitteessa OMINAISUUDET - 7 WD SHARESPACE KÄYTTÖOHJE 4 Laitteen määritykset Liitä verkkotallennusjärjestelmä Liitä verkkotallennusjärjestelmä alla olevien ohjeiden mukaisesti pieneen koti/toimistoverkkoon. 1. Kytke Ethernet-kaapelin toinen pää laitteen takana olevaan Ethernet-porttiin. 2. Kytke Ethernet-kaapelin toinen pää suoraan reitittimen tai verkkovalitsimen porttiin. 3. Kytke muuntajan toinen pää laitteen takana olevaan tasavirtapistokkeeseen. 4. Kytke muuntaja sähköpistokkeeseen. Yksikkö käynnistyy automaattisesti noin 30 sekunnissa, kuten virtakytkimen tasaisesti palava vihreä LED osoittaa. Tärkeää: Anna verkkoaseman käynnistyä täysin (tämä vie noin kolme minuuttia), ennen kuin annat laitteelle määritykset. Kun haluat sammuttaa laitteen, pidä virtapainiketta pohjassa vähintään neljä sekuntia.

8 LAITTEEN MÄÄRITYKSET - 8 WD SHARESPACE KÄYTTÖOHJE 5 Järjestelmän asennus & WD Discovery Verkkomuistiväline on asennettava, kun se kytketään päälle ensimmäistä kertaa. Tämä kappale kuvaa järjestelmän asennuksen vaiheita, joita on noudatettava Windows 2000/XP/Vista- (alla) ja Mackäyttöjärjestelmässä (sivu 10), jotta laite saadaan asennettua ja verkkoasema yhdistettyä oikein. Tämä kappale kuvaa lisäksi, miten WD DiscoverylläTM tehdään seuraava (vain Windows): WD ShareSpacen määrittäminen Verkkoaseman yhdistäminen Verkko-osuuksien selaus Työpöytäpikakuvakkeen luominen Tunnus-LED:in sytyttäminen Järjestelmän asennus Windows 2000/XP/Vista Ohjelmisto-CD:n WD Discovery auttaa asentamaan verkkotallennusjärjestelmän, yhdistämään aseman ja selaamaan helposti. 1. Kytke tietokone päälle ja odota, että käyttöjärjestelmä latautuu. 2. Aseta ohjelmisto-cd CD-ROM-asemaan. Huomautus: Jos AutoPlay ei ole käytössä tietokoneessa, sinun täytyy asentaa apuohjelmat manuaalisesti. Valitse Käynnistä ja valitse Tietokone (Windows Vista) tai Oma tietokone (Windows 2000/XP) ja kaksoisnapsauta sitten CD:n juurihakemistossa olevaa Setup.exe-ohjelmaa. 3. Windows Vista: Napsauta Suorita setup.exe ja napsauta sitten Salli. 4. Napsauta Terms of Agreement -ruudussa Hyväksy. 5. Jos laite on kytketty asianmukaisesti Connect-ruudussa kuvatulla tavalla, napsauta Seuraava. 6. Application Installer -näytössä näytetään eri vaihtoehtoja ohjelmistoista, dokumentaatiosta ja rekisteröintilinkki. Kaikki sovellukset ovat oletuksena valittuina. Poista niiden sovellusten valinta, joita et halua asentaa, ja napsauta sitten Käynnistä. Tai valitse Peruuta poistuaksesi, jolloin mitään sovelluksia ei asenneta. JÄRJESTELMÄN ASENNUS & WD DISCOVERY - 9 WD SHARESPACE KÄYTTÖOHJE 7. Esiin tulee WD Discovery -ruutu. Napsauta Network Drives Found -luettelossa kohtaa WDShareSpace ja valitse sitten Määritä. 8. Näyttöön tulee sisäänkirjautumissivu. Jatka laitteen asennusta noudattamalla ohjeita kohdassa "Laitteen asentaminen" sivulla 11. Mac OS X 1. Kytke tietokone päälle ja odota, että käyttöjärjestelmä latautuu. 2. Käynnistä Safari-internet-selain. 3. Napsauta ruudun vasemmassa yläkulmassa Kirjanmerkkilinkkiä 4. Valitse Bonjour ja valitse sitten WDShareSpace.. 5. Näyttöön tulee sisäänkirjautumissivu. Jatka laitteen asennusta noudattamalla ohjeita kohdassa "Laitteen asentaminen" sivulla 11. JÄRJESTELMÄN ASENNUS & WD DISCOVERY - 10 WD SHARESPACE KÄYTTÖOHJE Laitteen asentaminen Jatka laitteen asennusta kaikille käyttöjärjestelmille alla olevien vaiheiden mukaisesti. 1. Kirjoita kenttiin Järjestelmänvalvojan nimi ja Salasana "admin" ja valitse Kirjaudu sisään. 2. Valitse Seuraava. 3. Lue lisenssisopimus ja valitse I Agree (Hyväksyn). JÄRJESTELMÄN ASENNUS & WD DISCOVERY - 11 WD SHARESPACE KÄYTTÖOHJE 4. Tee seuraava ensimmäisessä asennusruudussa: (a) Kirjoita Device Name (laitenimi) -kenttään laitteen nimi (enintään 15 merkkiä, alfanumeerisia ja tavuviiva "-"). Huomautus: Laitenimi toimii muistivälineen tunnisteena verkossa ja näkyy Omat sivustot -kansiossa. Jos haluat liittää samaan verkkoon useamman kuin yhden laitteen, kullekin muistivälineelle on annettava ainutlaatuinen laitenimi. Varoitus: Jos vaihdat WD ShareSpacen nimen, kaikkien verkossa olevien tietokoneiden on määritettävä uudelleen jaetut verkkoresurssinsa. Vaihda laitteen nimi ainoastaan jos on pakko. (b) Syötä kenttään Device Description (Laitteen kuvaus) lyhyt kuvaus laitteesta. Kuvaus saa sisältää enintään 42 alfanumeerista merkkiä. (c) Valitse Time Zone (Aikavyöhyke) -luettelosta aikavyöhyke. (d) Säädä päiväys ja aika tarvittaessa manuaalisesti Date & Time (Päiväys ja aika) -luetteloilla. Napsauta Next (Seuraava). 5. Syötä kenttään New Admin Password (Uusi valvojan salasana) -kenttään uusi valvojan salasana. Kirjoita uusi salasana uudelleen kenttään Confirm Password (Vahvista salasana). Napsauta Next (Seuraava). Huomautus: Jos unohdat valvojan salasanan, sinun on palautettava laite oletusasetuksiin nollauspainikkeella. Ohjeita on kohdassa "Nollauspainike" sivulla 7. JÄRJESTELMÄN ASENNUS & WD DISCOVERY - 12 WD SHARESPACE KÄYTTÖOHJE 6. Hyväksy oletusarvoiset DHCP (Dynamic Host Configuration Protocol) -asiakasasetukset. Jos et käytä DHCP:tä, valitse Static (Staattinen) ja syötä IP-osoite manuaalisesti. Valitse Next (Seuraava). 7. Esiin tulee yhteenvetonäyttö. Valitse Finish (Valmis). Jos haluat alkaa jakaa ja tallentaa tietoa verkkotallennusjärjestelmään, noudata ohjeita kohdassa "Verkkoaseman yhdistäminen" sivulla 14. Jos tarvitset lisätietoja laitteen graafisen käyttöliittymän käytöstä, viittaa kohtaan "Network Storage Manager" sivulla 25. JÄRJESTELMÄN ASENNUS & WD DISCOVERY - 13 WD SHARESPACE KÄYTTÖOHJE Verkkoaseman yhdistäminen Jotta voit asennuksen jälkeen käyttää ja tallentaa tietoa WD ShareSpacellä, sinun on ensin yhdistettävä se yhteen tai useampaan oletusosuuteen. Tämä kappale kuvaa Windows 2000/XP/Vista- ja Mac-käyttöjärjestelmissä tehtävät verkkoaseman yhdistämisen vaiheet. Windows 2000/XP/Vista 1. Varmista, että laitteessa on virta ja se on yhdistetty verkkoon. 2. Jos WD Discovery ei ole käynnissä, valitse Käynnistä > Ohjelmat > WD Discovery. 3. Valitse Network Drives Found (Löydetyt verkkoasemat) -luettelosta WDShareSpace ja valitse sitten Things To Do (Tehtävät) -luettelosta Map Network Drive (Yhdistä verkkoasema). 4. Syötä sisäänkirjautumisruudussa käyttäjätunnuksesi ja salasanasi. Valitse OK. Luomallasi tilillä pitäisi olla valvojan oikeudet kohteena olevaan etälaitteeseen. Huomautus: Anna se käyttäjätunnus ja salasana, jonka loit kohdan "Laitteen asentaminen" sivulla 11 vaiheessa Kun olet kirjautunut sisään, näyttöön ilmestyy viesti, joka kysyy, haluatko yhdistää verkkoaseman automaattisesti.

9 Jos haluat tehdä sen manuaalisesti, siirry vaiheeseen 7. JÄRJESTELMÄN ASENNUS & WD DISCOVERY - 14 WD SHARESPACE KÄYTTÖOHJE 6. Valitse Yes (Kyllä). Siirry vaiheeseen 8, jos haluat yhdistää aseman manuaalisesti. 7. Kaikki laitteen jaetut kansiot kartoitetaan automaattisesti verkkoasemiksi. Vapaat asematunnukset määritetään takaperin alkaen kirjaimesta Z. Kun yhdistäminen on suoritettu, verkkoasemasi näkyvät sivulla. Valitse Back (Edellinen), jos haluat palata pääsivulle. 8. Manuaalinen aseman yhdistäminen: Valitse No (Ei). Kaikki laitteen jaetut kansiot luetellaan ruudulla. Valitse kansionimi ja sitten asemakirjain. Valitse Yes (Kyllä) päättääksesi asemakirjaimen määrityksen. 9. Valitse Käynnistä ja valitse Tietokone (Windows Vista) tai Oma tietokone. Verkkoasemat tulevat näkyviin. Tiedostoja voidaan nyt vetää ja pudottaa verkkoasemaan Oman tietokoneen tai Windows Resurssienhallinnan kautta. JÄRJESTELMÄN ASENNUS & WD DISCOVERY - 15 WD SHARESPACE KÄYTTÖOHJE Mac OS X 1. Valitse Finderissä Mene ja valitse Ota yhteys palvelimeen. 2. Kirjoita "smb://wdsharespace" ja valitse Muodosta yhteys. Huomautus: Jos nimesit verkkotallennusjärjestelmän uudelleen kohdan "Laitteen asentaminen" sivulla 11 vaiheessa 4, kirjoita "smb://newdevicename." 3. Valitse Rekisteröity käyttäjä ja anna kohdan "Laitteen asentaminen" sivulla 11 vaiheessa 5 antamasi käyttäjätunnus ja salasana. Valitse sitten Muodosta yhteys. 4. Napsauta sitä jaettua asemaa, jota haluat käyttää, ja valitse sitten OK. Se ilmestyy työpöydälle jaetun aseman kuvakkeena. Jos haluat luoda aliaksen ja jättää jaetun aseman työpöydälle vakituisesti, mene osoitteeseen support.wdc.com ja hae tietopankista vastausta ID Huomautus: Määritys on kirjoitussuojattu jaettu asema, jolla on ainoastaan ohjetiedosto ja sisäänkirjautumissivu. JÄRJESTELMÄN ASENNUS & WD DISCOVERY - 16 WD SHARESPACE KÄYTTÖOHJE Verkko-osuuksienselaus Jos haluat käyttää osuuden tietoa WD Discoveryllä: WD Discoveryllä voit selata verkko-osuuksia helposti ilman, että sinun täytyisi syöttää asemapolut käsin. 1. Varmista, että laitteessa on virta ja se on yhdistetty verkkoon. 2. Valitse Käynnistä > Ohjelmat > WD Discovery. 3. Valitse Network Drives Found (Löydetyt verkkoasemat) -luettelosta WDShareSpace ja valitse sitten Things To Do (Tehtävät) -luettelosta Browse Network Shares (Selaa verkko-osuutta). 4. Anna käyttäjätunnus ja salasana ja valitse OK. Luomallasi tilillä pitäisi olla valvojan oikeudet kohteena olevaan etälaitteeseen. 5. Kun olet kirjautunut sisään, laitteen jaetut kansiot tulevat näkyviin. Napsauta verkko-osuuden polkua, jos haluat nähdä jaetut tiedostot Windowsin Resurssienhallinnassa. JÄRJESTELMÄN ASENNUS & WD DISCOVERY - 17 WD SHARESPACE KÄYTTÖOHJE Työpöytäpikakuvakkeen luominen WD Discovery voi luoda työpöytäpikakuvakkeen, joka johtaa verkossa olevaan WD ShareSpaceen. Luo työpöytäpikakuvake seuraavasti: 1. Varmista, että laitteessa on virta ja se on yhdistetty verkkoon. 2. Valitse Käynnistä > Ohjelmat > WD Discovery. 3. Valitse Network Drives Found (Löydetyt verkkoasemat) -luettelosta WDShareSpace ja valitse sitten Things To Do (Tehtävät) -luettelosta Create Desktop Shortcut (Luo työpöytäpikakuvake). 4. Esiin tulee valintaikkuna, joka ilmoittaa, että työpöytäpikakuvake on luotu. Valitse OK. Tunnus-LED:in kytkeminen päälle ja pois Käyttäjät, joilla on useita WD ShareSpace -laitteita, voivat tunnistaa tunnus-led:illä, mitä verkon WD ShareSpace -asemaa WD Discovery sillä hetkellä käyttää. Verkossa olevien WD ShareSpace-laitteiden tunnus-led voidaan kytkeä päälle ja pois WD Discoveryllä. Jos haluat kytkeä verkossa olevan WD ShareSpacen tunnus-led:in päälle: 1. Varmista, että laitteessa on virta ja se on yhdistetty verkkoon. 2. Valitse Käynnistä > Ohjelmat > WD Discovery. 3. Valitse Network Drives Found (Löydetyt verkkoasemat) -luettelosta WDShareSpace ja valitse sitten Things To Do (Tehtävät) -luettelosta Turn On Identify LED (Kytke tunnus- LED päälle). JÄRJESTELMÄN ASENNUS & WD DISCOVERY - 18 WD SHARESPACE KÄYTTÖOHJE 4. Kohdelaitteen tunnus-led kytkeytyy päälle. WD Discoveryyn ilmestyy laitenimen viereen LED-kuvake. Jos haluat kytkeä verkossa olevan WD ShareSpacen tunnus-led:in pois päältä: 1. Varmista, että laitteessa on virta ja se on yhdistetty verkkoon. 2. Valitse Käynnistä > Ohjelmat > WD Discovery. 3. Valitse Network Drives Found (Löydetyt verkkoasemat) -luettelosta WDShareSpace ja valitse sitten Things To Do (Tehtävät) -luettelosta Turn Off Identify LED (Kytke tunnus-led pois päältä). 4. Kohdelaitteen tunnus-led kytkeytyy pois päältä. WD Discoveryssä laitenimen vieressä oleva LED-kuvake sammuu. JÄRJESTELMÄN ASENNUS & WD DISCOVERY - 19 WD SHARESPACE KÄYTTÖOHJE 6 Käyttäjien luominen Käyttäjiä luomalla valvoja voi jakaa WD ShareSpacen tietoa verkossa luomalla käyttäjätilejä. Valvoja voi myös muokata tai poistaa käyttäjätilejä Users (Käyttäjät) -valikossa. Kun määrität käyttäjätiliä, sinun on ensin mentävä Network Storage Manageriin. Network Storage Managerin käyttö Windows 1. Varmista, että laitteessa on virta ja se on yhdistetty verkkoon. 2. Jos WD Discovery ei ole käynnissä, valitse Käynnistä > Ohjelmat > WD Discovery. 3. Valitse Network Drives Found (Löydetyt verkkoasemat) -luettelosta WDShareSpace ja valitse sitten Things To Do (Tehtävät) -luettelosta Configure (Määritä). 4. Näyttöön tulee sisäänkirjautumissivu. Anna valvojan käyttäjätunnus ja salasana. Napsauta Tool (Työkalu) -luettelossa kohtaa Network Storage Manager. Napsauta Language (Kieli) -luettelossa alueesi kieltä. Valitse Login (Kirjaudu sisään). Mac 1. Kytke tietokone päälle ja odota, että käyttöjärjestelmä latautuu. 2. Käynnistä Safari-internet-selain. 3. Napsauta ruudun vasemmassa yläkulmassa Kirjanmerkkilinkkiä 4. Valitse Bonjour ja valitse sitten WDShareSpace.

10 5. Näyttöön tulee sisäänkirjautumissivu. Anna valvojan käyttäjätunnus ja salasana. Napsauta Tool (Työkalu) -luettelossa kohtaa Network Storage Manager. Napsauta Language (Kieli) -luettelossa alueesi kieltä. Valitse Login (Kirjaudu sisään). Linux Nettipohjaisen käyttöliittymän käynnistäminen internetselaimella:. 1. Varmista, että laitteessa on virta ja se on yhdistetty verkkoon. 2. Avaa Mozilla Firefox -selain, kirjoita laitteen IP-osoite ja paina Enter. KÄYTTÄJIEN LUOMINEN - 20 WD SHARESPACE KÄYTTÖOHJE 3. Anna valvojan käyttäjätunnus ja salasana. Napsauta Tool (Työkalu) -luettelossa kohtaa Network Storage Manager. Napsauta Language (Kieli) -luettelossa alueesi kieltä. Valitse Login (Kirjaudu sisään). Uuden käyttäjätilinluominen: 1. Valitse Users (Käyttäjät) perustilan aloitusruudussa. 2. Napsauta Create icon (Luo kuvake). Huomautus: Käyttäjätunnus ja salasana voivat sisältää enintään 15 merkkiä, jotka ovat alfanumeerisia, numeerisia, alaviivoja, välilyöntejä ja useimpia erikoismerkkejä. 3. Kirjoita käyttäjätunnus User Name (Käyttäjätunnus) -kenttään. 4. Kirjoita käyttäjän nimi Full Name (Koko nimi) -kenttään. 5. Kirjoita salasana Password (Salasana) -kenttään. 6. Kirjoita salasana uudelleen Confirm Password (Vahvista salasana) -kenttään. 7. Luo samalla yksityinen käyttäjäosio napsauttamalla Yes (Kyllä) Create User Private Share (Luo yksityinen käyttäjäosuus) -kohdassa. Uusi käyttäjä saa täydet oikeudet yksityiseen osuuteen. Yksityisen osuuden nimi on sama kuin käyttäjätunnus. 8. Valitse Submit (Lähetä). KÄYTTÄJIEN LUOMINEN - 21 WD SHARESPACE KÄYTTÖOHJE Käyttäjätilin muokkaaminen: 1. Valitse käyttäjä, jota haluat muokata, ja napsauta sitten muokkauskuvaketta 2. Tee haluamasi muutokset ja valitse Submit (Lähetä). Käyttäjätilin poistaminen:. 1. Valitse käyttäjä, jonka haluat poistaa, ja napsauta sitten poistokuvaketta 2. Valitse OK.. Kohdassa "Users (Käyttäjät)" sivulla 70 kerrotaan muista Network Storage Managerin tarjoamista käyttäjäasetuksista. KÄYTTÄJIEN LUOMINEN - 22 WD SHARESPACE KÄYTTÖOHJE 7 Kansio-osuuksien luominen Osuudet ovat kansioita, joilla WD ShareSpaceverkkotallennusjärjestelmällä voidaan organisoida ja tallentaa tiedostoja. Osuudet voidaan jakaa kaikkien (julkinen) tai valittujen käyttäjien (yksityinen) kanssa. Laitteeseen on esiasennettu kaksi osuutta: Julkinen -- luodaan automaattisesti alkuasennuksessa Shared Music (Jaettu musiikki) - sellaisten musiikkitiedostojen tallentamiseen, jotka haluat jakaa muiden käyttäjien kanssa. Jos käytät itunesia, voit selata sillä musiikkitiedostoja. itunesin asennuksesta on lisätietoja kohdassa "itunes Server Servicen (itunes-palvelinpalvelun) ottaminen käyttöön ja poistaminen käytöstä:" sivulla 69. Shared Pictures (Jaetut kuvat) - sellaisten kuvatiedostojen tallentamiseen, jotka haluat jakaa muiden käyttäjien kanssa. Shared Videos (Jaetut videot) - sellaisten videotiedostojen tallentamiseen, jotka haluat jakaa muiden käyttäjien kanssa. Download (Lataa) -- tiedostojen tallentamiseen Downloaderilla (katso "Ajastetut lataukset" sivulla 82). Tärkeää: Älä muuta tai poista oletusosuuksien nimiä. Muutoin tiedostojen jakaminen saattaa häiriintyä. Valvoja voi käyttäjätiliä luodessaan luoda yksityisiä osuuksia, joita voidaan käyttää ainoastaan käyttäjätunnuksella ja salasanalla (katso "Uuden käyttäjätilinluominen:" sivulla 21) tai muuttaa olemassa olevien osuuksien oikeuksia (katso "Folder Share Permissions (Kansio-osuusvaltuudet)" sivulla 73). Jotta voisit luoda osuuden, sinun on ensin käynnistettävä Network Storage Manager. Katso "Network Storage Managerin käyttö" sivulla 20. Folder Shares (kansio-osuudet) -valikosta voidaan päästä käsiksi tarjolla olevien osuuksien luetteloon. Osuuden luominen: 1. Valitse Folder Shares (Kansio-osuudet) perustilan aloitusruudussa. 2. Napsauta luomiskuvaketta. KANSIO-OSUUKSIEN LUOMINEN - 23 WD SHARESPACE KÄYTTÖOHJE 3. Kirjoita Share (Osuus) -kenttään osuuden nimi. Osuuden nimi voi sisältää enintään 32 merkkiä, mukaan lukien alfanumeerisia, numeerisia ja alaviivoja. 4. Kirjoita Description (Kuvaus) -kenttään lyhyt kuvaus. 5. Valitse Submit (Lähetä). Olemassa olevien osuuksien poisto: VAROITUS: Osuuden poistaminen poistaa myös kaikki osuuden tiedot. Kaikki osuudelle talletetut tiedostot ja kansiot menetetään. 1. Valitse poistettava osuus. 2. Napsauta poistokuvaketta 3. Valitse OK.. KANSIO-OSUUKSIEN LUOMINEN - 24 WD SHARESPACE KÄYTTÖOHJE 8 Network Storage Manager Network Storage Manager on tehokas ja kätevä internet-pohjainen WD ShareSpacen hallintajärjestelmä. Network Storage Managerin käyttö Verkkotallennusjärjestelmää voidaan hallita ja määrittää internet-pohjaisella käyttöliittymällä. Windows 1. Varmista, että laitteessa on virta ja se on yhdistetty verkkoon. 2. Jos WD Discovery ei ole käynnissä, valitse Käynnistä > Ohjelmat > WD Discovery. 3. Valitse Network Drives Found (Löydetyt verkkoasemat) -luettelosta WDShareSpace ja valitse sitten Things To Do (Tehtävät) -luettelosta Configure (Määritä). 4. Näyttöön tulee sisäänkirjautumissivu. Anna valvojan käyttäjätunnus ja salasana. Napsauta Tool (Työkalu) -luettelossa kohtaa Network Storage Manager. Napsauta Language (Kieli) -luettelossa alueesi kieltä. Valitse Login (Kirjaudu sisään). Mac 1. Kytke tietokone päälle ja odota, että käyttöjärjestelmä latautuu. 2. Käynnistä Safari-internet-selain. 3. Napsauta ruudun vasemmassa yläkulmassa Kirjanmerkkilinkkiä 4. Valitse Bonjour ja valitse sitten WDShareSpace. 5. Näyttöön tulee sisäänkirjautumissivu. Anna valvojan käyttäjätunnus ja salasana. Napsauta Tool (Työkalu) -luettelossa kohtaa Network Storage Manager. Napsauta Language (Kieli) -luettelossa alueesi kieltä. Valitse Login (Kirjaudu sisään).

11 Linux Nettipohjaisen käyttöliittymän käynnistäminen internet-selaimella:. 1. Varmista, että laitteessa on virta ja se on yhdistetty verkkoon. 2. Avaa Mozilla Firefox -selain, kirjoita laitteen IP-osoite ja paina Enter. 3. Anna valvojan käyttäjätunnus ja salasana. Napsauta Tool (Työkalu) -luettelossa kohtaa Network Storage Manager. Napsauta Language (Kieli) -luettelossa alueesi kieltä. Valitse Login (Kirjaudu sisään). NETWORK STORAGE MANAGER - 25 WD SHARESPACE KÄYTTÖOHJE Network Storage Managerin ominaisuudet Tällä internet-pohjaisella hallintajärjestelmällä on seuraavat ominaisuudet: LAN-käyttö -- laite tukee internet-pohjaisen käyttöliittymän käyttöä lähiverkossa, joten sitä voidaan hallita mistä tahansa kohtaa verkosta. Turvallinen käyttö -- laitetta voidaan käyttää ja määrittää internet-pohjaisella, salasanasuojatulla käyttöliittymällä SSL:n (Secure Socket Layer) kautta. Sähköposti-ilmoitukset -- valvojat saavat automaattisesti ilmoituksen lämpötilaan, tuulettimen nopeuteen, kiintolevyyn, verkkoon ja USB-liittymään liittyvistä varoituksesta ja virheistä. Useita hallintatasoja -- käyttäjille voidaan antaa erilaiset oikeudet. Laite tukee kahta tasoa: täydet oikeudet ja kirjoitussuojattu. Päivitys internetin kautta -- laitteisto-ohjelmistopäivitykset voidaan ladata ja asentaa LAN:in kautta tietokoneelta. Levyn hallinta -- internet-pohjainen käyttöliittymä sallii valvojan tarkkailla laitteen sisäisiä kiintolevyjä sekä siihen liitettyjä USB-kiintolevyjä. SMART-tuki -- sisältää SMART (Smart Monitoring Analysis and Reporting Technology) -ominaisuuden, jolla voidaan havaita ja raportoida SATA-kiintolevyjen tila. USB-tallennustuki -- USB-laitteen tiedot voidaan varmuuskopioida luotettavasti laitteeseen. Asemien jaon tuki -- sallii tiedostojen jaon verkossa. Online RAID-laajennuksen tuki -- sallii kiitolevyjen RAID-määrityksen. Tukee Windows-, Mac-, Linux- ja UNIX-järjestelmiä -- sallii eri järjestelmiä käyttävien käyttäjien jakaa tiedostoja CIFS- (Common Internet File System), NFS- (Network File System) tai FTP- (File Transfer Protocol) protokollalla. itunes-virtauttamisen tuki -- sallii käyttäjien muodostaa yhteyden laitteeseen ja virtauttaa tiedostoja tietokoneilleen. Etäsammutus tai -uudelleenkäynnistys -- sallii valvojan sammuttaa laitteen tai käynnistää sen uudelleen miltä tahansa LAN:iin liitetyltä tietokoneelta. Järjestelmäloki -- tehokas teknisten kysymysten analysointi- ja ratkaisutyökalu. UPS-valmis -- yhteen USB-porttiin voidaan liittää UPS-laite (uninterruptable power supply), joka tarjoaa virtaa sähkökatkoksen aikana. Käy osoitteessa support.wdc.com ja etsi tietokannasta vastaus ID 2559, joka luettelee yhteensopivat UPS-laitteet. Päivitys ja laitteisto-ohjelmisto Laitteisto-ohjelman voit päivittää kohdasta Network Storage Manager > Advanced Mode (Edistynyt tila) > System (Järjestelmä) > Update (Päivitä). Lisätietoja on kohdassa "Update (Firmware) (Päivitä (laitteisto-ohjelmisto))" sivulla 38. NETWORK STORAGE MANAGER - 26 WD SHARESPACE KÄYTTÖOHJE Käyttöliittymän yhteenveto Internet-pohjainen käyttöliittymä on suunniteltu käyttämään ja hallitsemaan laitteen ominaisuuksia loogisesti. Internet-pohjainen käyttöliittymä käynnistyy sisäänkirjauduttaessa perustilassa. Perustilassa voidaan käyttää useimpia tavallisia laitteen määritysominaisuuksia. Edistyneen tilan sivu sisältää kuusi välilehteä, ja kukin välilehti on jaettu useaan valikkopainikkeeseen, jotka sisältävät edistyneitä hallintatoimia. Oikeassa yläkulmassa olevalla tykalurivillä voidaan koska tahansa vaihtaa edistyneen ja perustilan välillä. Työkalurivi Network Storage Managerin oikeassa yläkulmassa olevassa työkalurivissä on seuraavat komennot. Toiminto Kuvaus Advanced (Edistynyt) Basic (Perus) Help (Ohje) Logout (Kirjaudu ulos) Voit vaihtaa käyttöliittymän perustilasta edistyneeseen tilaan. Voit vaihtaa käyttöliittymän edistyneestä tilasta perustilaan. Näyttää tämän oppaan online-version. Sulkee selaimen istunnon ja poistuu ohjelmasta. NETWORK STORAGE MANAGER - 27 WD SHARESPACE KÄYTTÖOHJE Basic Mode (Perustila) Perustilassa voidaan käyttää useimpia tavallisia määritysominaisuuksia. Kun napsautat mitä tahansa valikkopainiketta, esiin tulee lisää asetusmahdollisuuksia. Alla oleva taulukko kuvailee perustilan valikkovaihtoehdot. Luokka Kuvaus Device Name (Laitenimi) Date & Time (Päivämäärä ja aika) Network (Verkko) Users (Käyttäjät) Folder Shares (Kansio-osuudet) System Status (Järjestelmän tila) Remote Access (Etäkäyttö) Anna laitenimi ja kuvaus Määritä järjestelmän päivämäärä ja aika manuaalisesti tai anna NTP-palvelimen synkronoida laite. Määritä verkkoyhteys. Luo ja poista käyttäjätilejä ja vaihda käyttäjien salasana. Määritä, miten osuuksia käytetään tässä muistivälineessä. Tämä valikko näyttää myös asennettujen asemien ja niiden osuuksien luettelon. Kun laitteeseen on kytketty USBkiintolevy, se näkyy USB-osuutena. Näyttää yleistietoja muistivälineestä, kuten laitenimen, laitteisto-ohjelmiston version, päiväyksen/ ajan, järjestelmän toiminta-ajan, IP-osoitteen, aseman käytön ja aseman RAIDtyypin. Kytkee MioNet-ohjelman päälle ja pois päältä. MioNet-ohjelmaa suorittavat tietokoneet voivat etäkäyttää ja jakaa tiedostoja muistivälineellä suuralueverkon (WAN) kautta. Huomautus: Ainoastaan tietokoneissa, joissa on Windows. Shutdown/Reboot Sammuttaa laitteen tai käynnistää sen uudelleen mistä tahansa tietokoneesta (Sammutus/ paikallisverkossa (LAN). uudelleenkäynnistys) NETWORK STORAGE MANAGER - 28 WD SHARESPACE KÄYTTÖOHJE Device Name (Laitenimi) Anna tai vaihda laitenimi ja/tai laitteen kuvaus. Laitenimi on se nimi, jolla WD ShareSpace tunnistetaan LAN-verkossa.

12 1. Valitse Device Name (Laitenimi) perustilan aloitusruudussa. 2. Kirjoita tai muuta tekstiä Device Name (Laitenimi) ja/tai Device Description (Laitteen kuvaus) -kentissä. 3. Valitse Submit (Lähetä). Date & Time (Päivämäärä ja aika) Oletusarvoisesti, päivämäärä ja aika synkronoidaan NTP-palvelimen (network time protocol) kanssa. Tällä asetuksella voit määrittää verkkotallennusjärjestelmän päivämäärän ja ajan manuaalisesti tai asettaa NTP-palvelimen synkronoimaan liitteen. 1. Valitse Date & Time (Päivämäärä ja aika) perustilan aloitusruudussa. 2. Poista Enable (Ota käyttöön), jos haluat asettaa ajan manuaalisesti. 3. Jos haluat synkronoida päivämäärän ja ajan automaattisesti, valitse Enable (Ota käyttöön). NETWORK STORAGE MANAGER - 29 WD SHARESPACE KÄYTTÖOHJE 4. Valitse Submit (Lähetä). Network (Verkko) Laitteen verkkotila on oletusarvoisesti DHCP Client (DHCP-asiakas), mikä sopii useimpiin ympäristöihin. Jos valitset Static IP (Staattinen IP), voit säätää verkkotilan ja muuttaa IP-osoitetta, verkkopeitettä, yhdyskäytävää ja DNS-palvelimen (Domain Name Service) IPosoitetta. Verkkoasetusten määrittäminen: 1. Valitse Network (Verkko) perustilan aloitusruudussa. 2. Valitse verkkotila Network Mode (Verkkotila) -avattavasta valikosta. Jos valitset verkkotilaksi DHCP Client (DHCP-asiakas), laite hankkii IP-osoitteen automaattisesti paikalliselta DHCP-palvelimelta. Jos valitset verkkotilaksi Static IP (Staattinen IP), sinun on syötettävä IP-tiedot, kuten IP-osoite, oletusyhdyskäytävä ja DNS-palvelin. 3. Valitse Submit (Lähetä). Users (Käyttäjät) Katso "Käyttäjien luominen" sivulla 20. Folder Shares (Kansio-osuudet) Katso "Kansio-osuuksien luominen" sivulla 23. NETWORK STORAGE MANAGER - 30 WD SHARESPACE KÄYTTÖOHJE System Status (Järjestelmän tila) System Status (Järjestelmän tila) -asetus näyttää yleistietoja järjestelmästä, kuten laitenimen, laitteisto-ohjelmiston version, päiväyksen/ajan, järjestelmän toiminta-ajan, IP-osoitteen, aseman käytön ja aseman RAID-tyypin. Napsauta perustilan aloitusruudussa System Status (Järjestelmän tila) -painiketta, jos haluat käyttää järjestelmätietoja. Remote Access (Etäkäyttö) Katso "Remote Access Setup (Etäkäyttöasetukset)" sivulla 80. Shutdown/Reboot (Sammutus/uudelleenkäynnistys) Shutdown/Reboot (Sammutus/uudelleenkäynnistys) -valikosta voit käynnistää järjestelmän uudelleen tai sammuttaa sen. Verkkotallennusjärjestelmän sammutus: 1. Valitse Shutdown/Reboot (Sammutus/uudelleenkäynnistys) perustilan aloitusruudussa. 2. Valitse Shutdown (Sammuta) Shutdown/Reboot (Sammutus/uudelleenkäynnistys) -sivulta. 3. Valitse OK. NETWORK STORAGE MANAGER - 31 WD SHARESPACE KÄYTTÖOHJE Verkkotallennusjärjestelmän uudelleenkäynnistys: 1. Valitse Reboot (Käynnistä uudelleen) perustilan aloitusruudussa. 2. Valitse Reboot (Käynnistä uudelleen) Shutdown/Reboot (Sammutus/ uudelleenkäynnistys) -sivulta. 3. Valitse OK. NETWORK STORAGE MANAGER - 32 WD SHARESPACE KÄYTTÖOHJE Advanced Mode (Edistynyt tila) Edistyneessä tilassa voidaan säätää lisäasetuksia, joita ei ole perustilassa. Valitse perustilan työkaluriviltä Advanced Mode (Edistynyt tila), kun haluat nähdä Network Storage Managerin edistyneessä tilassa. Edistyneen tilan sivulla on kuusi välilehteä, joista kullakin on useita valikkopainikkeita, jotka sisältävät uusia hallintovaihtoehtoja, joilla laitteen joustavuus ja turvallisuus voidaan maksimoida. Alla oleva taulukko kuvailee edistyneen tilan valikkovaihtoehdot. Välilehti Kuvaus System (Järjestelmä) System (Järjestelmä) -välilehdellä voit määrittää yleiset järjestelmäasetukset ja sähköposti- ja näyttöhälytykset, vaihtaa valvojan salasanan, päivittää laitteisto-ohjelmiston, tehdä järjestelmän määritystiedostosta varmuuskopion, palauttaa järjestelmän tehdasasetuksiin, kytkeä järjestelmän tunnistus-led:in päälle, luoda SSL-varmenteen, kytkeä virransäästön päälle ja sammuttaa järjestelmän tai käynnistää sen uudelleen. Lisätietoja on kohdassa "System (Järjestelmä)" sivulla 34. Network (Verkko) Network (Verkko) -välilehdeltä voidaan määrittää kaikki verkkoasetukset, kuten DHCP/staattinen, IP-osoite, verkkopeite, yhdyskäytävä, DNS-palvelimen IP-osoite, jumbo-kehyksen koko sekä jäsenyys toimialueessa tai työryhmässä. Lisätietoja on kohdassa "Network (Verkko)" sivulla 47. Storage (Varastointi) Storage (Varastointi) -välilehti luettelee kaikki järjestelmästä löytyvät tuetut asemat. Sillä voidaan myös määrittää kiintolevyjen RAID-tila, hallita tiedostonjakoasetuksia, määrittää varmuuskopioinnin kohdekansio, asettaa levykiintiöitä ja luoda käyttäjille jaettu kansio. Lisätietoja on kohdassa "Storage (varastointi)" sivulla 52. Media-välilehdellä voidaan kytkeä itunesin virtauttamisasetus päälle ja pois päältä. Lisätietoja on kohdassa "Media" sivulla 68. Users (Käyttäjät) -välilehdellä lisätään, muokataan ja poistetaan käyttäjiä ja ryhmiä, muutetaan kaikkien käyttäjien ja ryhmien valtuuksia (luku/kirjoitus, kirjoitussuojattu, ei käyttöoikeutta) osuuksissa/kansioissa ja USBmuistivälineissä. Lisätietoja on kohdassa "Users (Käyttäjät)" sivulla 70. Status- (Tila) välilehti näyttää yleistietoja järjestelmästä, kuten laitenimen, laitteisto-ohjelmiston version, päivämäärän/ajan, koneen käyttöajan, muisti- ja vaihtotoiminnon ja keskimääräisen kuormituksen. Tämä välilehti esittää myös järjestelmän, Common Internet File Systemin (CIFS) ja File Transfer Protocolin (FTP) lokit. Lisätietoja on kohdassa "Status (Tila)" sivulla 76. Media Users (Käyttäjät) Status (Tila) NETWORK STORAGE MANAGER - 33 WD SHARESPACE KÄYTTÖOHJE System (Järjestelmä) System (Järjestelmä) -välilehdellä voit määrittää järjestelmän päivämäärän ja ajan ja hälytysviestit, vaihtaa valvojan salasanan, päivittää laitteisto-ohjelmiston, tehdä järjestelmätiedostoista varmuuskopiot, palauttaa järjestelmän tehdasasetuksiin, kytkeä järjestelmän tunnistus-led:in päälle, luoda ja määrittää SSL-varmenteen, määrittää UPS:n (Uninterruptible Power Supply) ja sammuttaa järjestelmän tai käynnistää sen uudelleen.

13 System- (Järjestelmä) välilehdellä voidaan käyttää seuraavia määritysvaihtoehtoja: General Setup (Yleiset asetukset) Alerts Setup (Hälytysasetukset) Admin Password (Valvojan salasana) Update (Päivitys) Configuration (Kokoonpano) Advanced (Edistynyt) UPS Shutdown/Reboot (Sammutus/uudelleenkäynnistys) NETWORK STORAGE MANAGER - 34 WD SHARESPACE KÄYTTÖOHJE General Setup (Yleiset asetukset) General Setup (Yleiset asetukset) -alivalikossa voidaan antaa laitteelle perusmääritykset. Voit antaa laitteelle nimen ja lyhyen kuvauksen, määrittää yhteensopivan verkkokäyttöprotokollan ja säätää aikavyöhykkeen. Voit säätää päivämäärän ja ajan manuaalisesti tai kytkeä päälle automaattisen synkronoinnin NTP- (Network Time Protocol) palvelun kanssa. Voit myös syttää manuaalisesti niiden NTP-palvelimien IP-osoitteet, joiden kanssa haluat synkronoida. Järjestelmän yleisten asetusten määrittäminen: 1. Kirjoita muistivälineen nimi Device Name (Laitenimi) -kenttään. Laitenimi voi sisältää enintään 15 merkkiä, jotka ovat alfanumeerisia, numeerisia, alaviivoja ja useimpia erikoismerkkejä. 2. Anna muistivälineelle lyhyt kuvaus Device Name Description (Laitenimen kuvaus) -kenttään. Kuvaus ei saa ylittää 256 alfanumeerista merkkiä. 3. Valitse verkkokäyttöprotokollaksi jompi kumpi seuraavista: Hypertext Transfer Protocol (HTTP) on tiedonsiirtoprotokolla, jolla tietoa siirretään intranetissä ja internetissä. Hypertext Transfer Protocol over Secure Socket Layer tai HTTPS on URL-malli, joka kuvaa turvallista HTTPyhteyttä. Se vastaa rakenteeltaan jota tavallisesti käytetään kanssa. HTTPS on turvallisempi tapa viestiä laitteiden kanssa, mutta se voi vaikeuttaa käyttöliittymän toimintaa. 4. Jos haluat säätää päivämäärän ja ajan manuaalisesti, poista NTP-palvelun vieressä olevan Enable (Ota käyttöön) -kohdan valinta. 5. Valitse Time Zone (Aikavyöhyke) -luettelosta aikavyöhyke. 6. Säädä päiväys ja aika manuaalisesti Date & Time (Päiväys ja aika) -luetteloilla. 7. Valitse Submit (Lähetä). NETWORK STORAGE MANAGER - 35 WD SHARESPACE KÄYTTÖOHJE Alerts Setup (Hälytysasetukset) Alerts Setup (Hälytysasetukset) -alivalikosta voit määrittää ne sähköpostit ja ponnahdusviestit, jotka hälyttävät järjestelmän tilasta, tuulettimen toiminnasta, ylikuumenemisesta, kiintolevyistä, asemista, verkosta ja USB-tilasta sekä käyttäjä- ja ryhmätapahtumista. Nämä hälytykset auttavat järjestelmävalvojia hallitsemaan ja paikantamaan tapahtumia ja virheitä. Huomautus: Sähköpostihälytykset eivät välttämättä toimi joidenkin ISP:iden kanssa, jotka käyttävät vahvaa roskapostisuodatusta. Jos haluat lisätietoja, käy osoitteessa support.wdc.com ja etsi tietokannasta vastaus ID Automaattisten sähköposti-ilmoitusten asettaminen: 1. Valitse Alerts Setup (Hälytysasetukset) -sivulla Enable (Ota käyttöön), joka on kohdan Notification (Sähköposti-ilmoitus) vieressä. 2. Kirjoita SMTP Server (SMTP-palvelin) -kenttään sen SMTP-palvelimen nimi tai se IP-osoite, jota käytetään sähköpostien lähettämiseen (kysy SMTP-palvelimen nimi ISP:ltäsi). 3. Anna SMTP Port (SMTP-portti) -kenttään sen portin numero, jota käytetään kun muodostetaan yhteys SMTP-palvelimeen. 4. Valitse tarvittaessa SMTP Authentication (SMTP-todennus) -kohdan vieressä Enable (Ota käyttöön) ja anna sitten käyttäjätunnus ja salasana. 5. Anna Recipients (Sähköpostivastaanottajat) -kenttään se sähköpostiosoite, johon hälytys tulee lähettää. Siihen voidaan kirjoittaa enintään viisi osoitetta. 6. Valitse Send Test Mail (Lähetä testiviesti), jotta voit lähettää testihälytyksen ja varmistaa asetukset. NETWORK STORAGE MANAGER - 36 WD SHARESPACE KÄYTTÖOHJE 7. Valitse Submit (Lähetä). Hälytysten määrittäminen ilmestymään ponnahdusikkunoissa: Huomautus: Ponnahdushälytykset toimivat ainoastaan Windowsissa. Hälytystapahtumat on lueteltu kohdassa "Järjestelmätapahtumat" sivulla Valitse Alerts Setup (Hälytysasetukset) -sivulla Enable (Ota käyttöön), joka on kohdan Pop-Up Notification (Ponnahdushälytys) vieressä. 2. Syätä kenttään Pop-Up Machines (Ponnahdusikkunakoneet) tietokoneen nimi. Kun hälytystapahtuma ilmenee, tietokoneen näyttöön ponnahtaa hälytys. Hälytysluetteloon voidaan lisätä enintään viiden tietokoneen nimet. Huomautus: Voit tarkistaa tietokoneesi nimen valitsemalla Käynnistä ja napsauttamalla hiiren oikealla painikkeella kohtaa Tietokone tai Oma tietokone ja valitsemalla sitten Ominaisuudet. 3. Valitse Send Test Pop-up (Lähetä testiponnahdushälytys), jotta voit lähettää testihälytyksen ja varmistaa asetukset. Huomautus: Varmista, että niiden koneiden Viestinvälityspalvelu on kytketty päälle, joihin haluat lähettää ponnahdushälytyksen. Voit kytkeä Viestinvälityspalvelun päälle valitsemalla Käynnistä > Ohjauspaneeli > Valvontatyökalut > Palvelut > Viestinvälitys. Voit testata Viestinvälityspalvelun valitsemalla Send Test Pop-up (Lähetä testiponnahdusviesti). Jos Windows XP:ssä käytetään Windowsin palomuuria, varmista että tulostimen ja tiedostojen jako on käytössä. NETWORK STORAGE MANAGER - 37 WD SHARESPACE KÄYTTÖOHJE 4. Valitse Submit (Lähetä). Admin Password (Valvojan salasana) Valvojan salasana voidaan vaihtaa Admin Password (Valvojan salasana) -valikosta. Valvojan salasananvaihtaminen: 1. Kirjoita vanha salasana Old Password (Vanha salasana) -kenttään. 2. Kirjoita uusi salasana New Password (Uusi salasana) -kenttään. Salasana ei saa ylittää 16 alfanumeerista merkkiä. Salasana huomioi kirjainkoon, ja se tulee kirjoittaa joka kerralla täsmälleen samalla tavoin. 3. Kirjoita uusi salasana uudelleen Confirm Password (Vahvista salasana) -kenttään.

14 Powered by TCPDF ( 4. Valitse Submit (Lähetä). Update (Firmware) (Päivitä (laitteisto-ohjelmisto)) Update (Päivitys) -valikko antaa tietoja nykyisestä laitteisto-ohjelmaversiosta ja auttaa päivittämään laitteisto-ohjelmiston joko automaattisesti tai manuaalisesti. NETWORK STORAGE MANAGER - 38 WD SHARESPACE KÄYTTÖOHJE Automated (Automaattinen) Automated (Automaattinen) -välilehti antaa tietoja nykyisen laitteisto-ohjelmiston versiosta ja lataa viimeisimmän version automaattisesti WD-sivustolta. 1. Valitse Check New Firmware (Etsi uutta laitteisto-ohjelmistoa). 2. Jos se on saatavilla, valitse Download (Lataa). 3. Valitse Upgrade (Päivitä). Päivitykseen saattaa kulua muutama minuutti. Kun laitteisto-ohjelmisto on päivitetty, laite käynnistyy uudelleen. Kun päivitys on valmis, käyttöliittymä palautuu System Information (Järjestelmätiedot) -sivulle. Manual (Manuaalinen) Laitteisto-ohjelmisto voidaan asentaa manuaalisesti Manual (Manuaalinen) -välilehdeltä. NETWORK STORAGE MANAGER - 39 WD SHARESPACE KÄYTTÖOHJE 1. Lataa viimeisin laitteisto-ohjelmisto osoitteesta support.wdc.com. 2. Syötä laitteisto-ohjelmistotiedoston polku tai valitse Browse (Selaa) paikantaaksesi sen (esim. wdg4nc img). Tärkeää: Älä muuta laitteisto-ohjelmistotiedoston nimeä. 3. Valitse Submit (Lähetä), jolloin laitteisto-ohjelmistotiedosto siirtyy tietokoneelta verkkotallennusjärjestelmään. Päivitykseen saattaa kulua muutama minuutti. Vaara! Älä keskeytä laitteisto-ohjelmiston päivittymistä. Muutoin laite voi vioittua tai tulla mahdottomaksi käynnistää. Kun laitteisto-ohjelmisto on päivitetty, laite käynnistyy uudelleen. Kun päivitys on valmis, käyttöliittymä palautuu System Information (Järjestelmätiedot) -sivulle. Configuration (Kokoonpano) Configuration (Kokoonpano) -valikossa voit tallentaa tai palauttaa järjestelmän kokoonpanoasetukset tai palauttaa järjestelmään tehdasasetukset. NETWORK STORAGE MANAGER - 40 WD SHARESPACE KÄYTTÖOHJE Järjestelmän kokoonpanon varmuuskopiointi: 1. Valitse Configuration Management (Kokoonpanon hallinta) -sivulla Save current configuration (Tallenna kokoonpano). 2. Valitse Save (Tallenna). 3. Määritä tallennettavan tiedoston nimi ja sijainti. 4. Valitse Save (Tallenna). Kokoonpanoasetusten palauttaminen: 1. Valitse Configuration Management (Kokoonpanon hallinta) -sivulla Browse (Selaa). 2. Valitse aikaisemmin tallennettu järjestelmäkokoonpanotiedosto. 3. Valitse Open (Avaa). 4. Valitse General Restore (Yleinen palautus) tai Full Restore (Täysi palautus). Jos valitset yleisen palautuksen, asetukset palautuvat aiemmin tallennetuiksi (paitsi data-asema- ja osuusasetukset). Kaikki järjestelmäasetukset menetetään. Täysi palautus palauttaa kaikki ominaisuudet aikaisemmin tallennetuiksi, mukaan lukien data-asemat ja osuudet. Kaikki uudet tiedostoasetukset ja käyttäjätiedot menetetään, jos tehdään täysi palautus. 5. Valitse OK. NETWORK STORAGE MANAGER - 41 WD SHARESPACE KÄYTTÖOHJE Laitteen palauttaminen tehdasoletusarvoihin: Laitteen paluttaminen tehdasoletusarvoihin poistaa kaikki verkkotallennusjärjestelmän asetukset. Järjestelmäkokoonpano palauttaa laitteen tehdasoletusasetuksiin. Kaikki tiedot menetetään. LAN-asetukset (mukaan lukien portin asetukset) eivät muutu. Palautuksen jälkeen valvojan käyttäjätunnus/salasana on "admin/admin". Tärkeää: Tallenna kokoonpano, ennen kuin palautat tehdasoletusasetukset. 1. Valitse Configuration Management (Kokoonpanon hallinta) -sivulla Factory Default Restore (Palauta tehdasoletusasetukset). 2. Valitse OK. Kun järjestelmää palautetaan, virtavalo sammuu ja varmuuskopiointivalo vilkkuu. Odota, kunnes järjestelmän palautus on valmis. Huomautus: Et voi käyttää kokoonpanosivuja, jos unohdat valvojan salasanan, IP-osoitteen tai laitenimen. Palauta nämä asetukset (valvojan salasana, IP-osoite ja laitenimi) tehdasoletusarvoihin painamalla nollauspainiketta. Tällöin sinun tulee pitää nollauspainiketta (virtaliittymän vieressä) pohjassa vähintään 10 sekuntia. Järjestelmä käynnistyy uudelleen automaattisesti, minkä jälkeen voit käyttää oletusasetuksia. Advanced (Edistynyt) Määritä laitteen tunnistus-led ja järjestelmän turvallinen yhteys luomalla Advanced (Edistynyt) -valikosta automaattisesti tai manuaalisesti avain ja SSL-varmenne System Identification (Järjestelmän tunnistus) tunnistaa laitteen sijainnin. Jos järjestelmässä on useita laitteita, voit kytkeä tunnistus-led:in päälle, jotta tiedät, mitä laitetta määrität. Jos HDD Standby (HDD-valmiustila) on käytössä, kiintolevyt siirtyvät virtaa säästääkseen valmiustilaan, kun ne ovat olleet tietyn aikaa käyttämättä. Tämä aika voi olla välillä sekuntia. Huomautus: Tuuletin toimii yhä, vaikka kiintolevyt pysähtyisivätkin valmiustilassa. NETWORK STORAGE MANAGER - 42 WD SHARESPACE KÄYTTÖOHJE Järjestelmän tunnistus-led:in kytkeminen päälle: 1. Valitse kohdassa System Identification (Järjestelmän tunnistus) ON. 2. Valitse Submit (Lähetä). Järjestelmän tunnistus-led:in kytkeminen päälle: 1. Kytke järjestelmän tunnistus-led päälle valitsemalla On. 2. Valitse Submit (Lähetä). Etupaneelin järjestelmän tunnistus-led palaa sinisenä. NETWORK STORAGE MANAGER - 43 WD SHARESPACE KÄYTTÖOHJE SSL-varmenteen ja avainparin luominen automaattisesti: 1. Valitse Advanced Setup (Edistyneet asetukset) -sivulla korostettu sana HERE. Esiin tulee SSL Certificate/Key Generation (SSL-varmenne/avaimen luominen) -valintaikkuna. 2. Anna ne tunnistustiedot, jotka haluat sisällyttää SSL-varmentimeen/avainpariin, ja valitse Submit (Lähetä). SSL-varmenteen ja avainparin luominen manuaalisesti: 1. Luo yksityinen RSA-avain. 2. Luo yksityinen RSA-avain kirjoittamalla Linux-järjestelmään (esim. Redhat tai Fedora) seuraavat komennot. /usr/bin/openssl genrsa 1024 > server.key /bin/cat server.key 3. Kopioi ja liitä Advanced Setup (Edistyneet asetukset) -sivun SSL-varmenteen/ avaimen Key (Avain) -kenttään. 4. Luo itse-allekirjoitettu varmenne kirjoittamalla seuraavat komennot: /usr/bin/openssl req -new -key server.
