AURINKOSÄHKÖ ON OIKEA VALINTA!

Transkriptio

1 Aurinkosähköjärjestelmät 2010

2 AURINKOSÄHKÖ ON OIKEA VALINTA! Aurinkosähkömarkkinoiden kasvu tulee olemaan seuraavien vuosien aikana erittäin nopeaa ja kyseisen teollisuuden alan oletetaan olevan eräs kaikkein nopeimmin kasvavista uusista teollisuuden aloista markkina-arvon noustessa noin miljardiin euroon lähivuosien aikana. Euroopan Unionin alueella EU-komissio on voimakkaasti panostanut alan tutkimukseen sekä tuotekehittelyyn ja tehnyt merkittävää selvitystyötä alan teollisen potentiaalin selvittämiseksi. Lähde: European Commission Directorate- for Energy PHOTOVOLTAICS IN 2010 Tämän tuoteluettelon avulla toivomme Sinulle muodostuvan selkeän kuvan miten aurinkosähköä voidaan tehokkaasti käyttää myös Suomen vaihtelevissa olosuhteissa, minkä perusteella ja millä valintakriteereillä tuotteita ja laitteita kannattaa valita sekä miten niiden sähköinen mitoitus tulisi hoitaa. Miellyttäviä lukuhetkiä. Sisällysluettelo Hinnat sisältävät arvonlisäveron ja pidätämme oikeuden hinnan/tuotetietojen muutoksiin. 2 AURINKOSÄHKÖ ON OIKEA VALINTA! 3 AURINKO ON MAHTAVA ENERGIANLÄHDE 3 AURINKOPANEELIT EIVÄT OLE SAMANLAISIA 4 AURINKOSÄHKÖJÄRJESTELMÄT MÖKILLE 5 AURINKOPANEELIT MÖKILLE JA VENEESEEN 5 UUTUUS AURINKOPANEELIT 6 MPPT LATAUSSÄÄTIMET 6 PWM LATAUSSÄÄTIMET 7 AURINKOKENNOAKUT 7 AKKUMONITORI 8 HYBRIDIJÄRJESTELMÄ 8 AGGREGAATIN KÄYTTÖ AURINKOSÄHKÖJÄRJESTELMÄSSÄ 8 KAAPELIENMITOITUSTAULUKKO 9 TUULIGENERAATTORIT 10 TUULIGENERAATTORI 230 V 11 EUROSOLAR BIGPOWER 230 V JÄRJESTELMÄT 12 EUROSOLAR GRID POWER 230 V JÄRJESTELMÄT 13 VIIHDE-ELEKTRONIIKKA 12 / 230 V 13 JÄÄKAAPIT 13 AURINKOPANEELIN KÄÄNTÖLAITE 14 SAFIRE MÖKKILÄMMITTIMET 15 SAFIREN VIRRANKULUTUS 16 SAFIRE VENELÄMMITTIMET 17 SAFIRE- DIESEL YLIVOIMAA 18 MÖKKIVESIJÄRJESTELMÄ 18 ASENNUSTELINEET 19 TARVIKKEET 20 INVERTTERITJA AKKULATURIT 21 INVERTTERI / LATURIYHDISTELMÄT V VALAISIMET 23 LED VALAISIMET 2 Aurinkosähköjärjestelmät

3 Aurinko on mahtava energianlähde Jos maahan tuleva aurinkoenergia voitaisiin saada kokonaisuudessaan hyötykäyttöön, riittäisi ihmiskunnan vuosittaiseen energiantarpeeseen noin 2 tunnin auringosta maapallolle tuleva auringonsäteily. Auringon säteily on Suomessa vuositasolla lähes yhtä suurta kuin Keski-Euroopassa ja noin puolet Saharan määrästä. Mikäli pinta-alasta 1% peitettäisiin aurinkoenergiaa tuottavilla kennoilla, riittäisi kennoista saatava energiamäärä tyydyttämään koko Suomen ympärivuotisen energiatarpeen. Aurinkoenergia on käytännössä ehtymätön luonnonvara. Kun öljyä arvioidaan riittävän vuodeksi, aurinko säteilee vielä ainakin noin VIISI MILJARDIA VUOTTA. Aurinkopaneelit eivät ole samanlaisia Piistä valmistetut aurinkopaneelit muuttavat auringosta tulevan säteilyenergian sähköiseen muotoon ja tuloksena syntyy tasajännite, jota voidaan käyttää yksinkertaisimmillaan vaikkapa 12 voltin akkujen lataamiseen. Sähköä tuottavat aurinkopaneelit ovat siis puolijohteita, joissa käytetty piin raaka-ainemateriaali on samaa, jota elektroniikkateollisuus käyttää mikropiirien valmistuksessa. Perinteisesti piikennoja on valmistettu piitä kasvattamalla ja kun kasvatettu piitanko leikataan n. 200 µm paksuisiksi viipaleiksi, saadaan piikiekko, johon kerrostetaan ns. puolijohdepinnat. Näin valmistetun piikennon ala- ja yläreunan väliin syntyy valon vaikutuksesta elektroninen varaus ( = jännite ), jonka suuruus on noin volttia tasajännitettä. Kun näitä kennoja kytketään paneelissa sarjaan riittävän monta saadaan paneelin kytkentänavoista tasajännite, jonka suuruus on valomäärästä riippuen muutamasta voltista aina 20 volttiin saakka. Edellä esitetyllä tavalla valmistetaan siis ns. kiteiset aurinkokennot (yksikide- ja monikiderakenne) ja niiden ehdottomana hyvänä puolena fyysikot pitävät kiderakenteen stabilisuutta eli piikide ei muuta olomuotoaan vuosienkaan saatossa. Käyttäjän kannalta tämä tarkoittaa sitä, että kenno tuottaa uutena saman verran sähköä kuin kymmenien vuosien käytön jälkeen. Kiteisten kennojen muut laatuominaisuudet kuten valoherkkyys auringon valon säteilyn suhteen näyttävät riippuvan jonkin verran kiderakenteen ominaisuuksista ( yksikide, monikide ) mutta ensisijaisesti valmistettujen kennojen tasalaatuisuudesta. Useat paneelin valmistajat testaavat jokaisen aurinkopaneelissa käytetyn kennon osan erikseen ja lajittelevat ( = valikoivat ) samanlaatuiset kennot aina samaan aurinkopaneeliin. Näin valmistettu aurinkopaneeli on erittäin tasalaatuinen ja tuottaa siis myös heikoissa olosuhteissa paremmin kuin epätasalaatuinen aurinkopaneeli.

4 AURINKOSÄHKÖJÄRJESTELMÄT MÖKILLE Eurosolar 65 W järjestelmä (riittää: mustavalko-tv, valaistus, kännykän lataus) 1 x aurinkopaneeli 65 W + teline 1 x ohjausyksikkö SunSaver 10 A 1 x Victron AGM Deep Cycle akku 110 Ah 1 x asennustarvikkeet A1 Eurosolar 85 W järjestelmä (riittää: tv, vesipumppu, valaistus, kännykän lataus) 1 x aurinkopaneeli 85 W + teline 1 x ohjausyksikkö PR1515 A 1 x Victron AGM Deep Cycle akku 220 Ah 1 x asennustarvikkeet A1 Eurosolar 95 W järjestelmä (riittää: tv, vesipumppu, valaistus, kännykän lataus, invertteri 180 W) 1 x aurinkopaneeli 95 W + teline 1 x ohjausyksikkö PR1515 A 1 x Victron AGM Deep Cycle akku 220 Ah 1 x asennustarvikkeet A1 Eurosolar 135 W järjestelmä (riittää: jääkaappi, tv, vesipumppu, valaistus, kännykän lataus, invertteri 300 W) 1 x aurinkopaneeli 135 W + terästeline 1 x ohjausyksikkö PR2020 A 1 x Victron AGM Deep Cycle akku 220 Ah 1 x asennustarvikkeet A1 Eurosolar 220 W järjestelmä (riittää: jääkaappi, tv, vesipumppu, valaistus, kännykän lataus, invertteri 600 W) 2 x aurinkopaneeli 85 W + telineet 1 x ohjausyksikkö SunSaver MPPT 15 A LED 2 x Victron AGM Deep Cycle akku 220 Ah 1 x asennustarvikkeet A1 Eurosolar 250 W järjestelmä (riittää: jääkaappi, tv, vesipumppu, valaistus, kännykän lataus, invertteri 1000 W) 2 x aurinkopaneeli 85 W + telineet 1 x ohjausyksikkö SunSaver MPPT 15 A LED 2 x Victron AGM Deep Cycle akku 220 Ah 1 x asennustarvikkeet A1 Eurosolar 350 W järjestelmä (riittää: jääkaappi, tv, video/dvd, vesipumppu, valaistus, kännykän lataus, invertteri W) 2 x aurinkopaneeli 135 W + terästelineet 1 x ohjausyksikkö Blue MPPT 40 A LED 3 x Victron AGM Deep Cycle akku 220 Ah 1 x asennustarvikkeet A1 Eurosolar 525 W järjestelmä (riittää: jääkaappi, tv, video/dvd, vesipumppu, valaistus, kännykän lataus, invertteri W) 3 x aurinkopaneeli 135 W + terästelineet 1 x ohjausyksikkö Blue MPPT 40 A LED 4 x Victron AGM Deep Cycle akku 220 Ah 1 x asennustarvikkeet A1 Eurosolar 700 W järjestelmä (riittää: jääkaappi, tv, video/dvd, vesipumppu, valaistus, kännykän lataus, invertteri W) 4 x aurinkopaneeli 135 W + terästelineet 1 x ohjausyksikkö Blue MPPT 40 A LED 6 x Victron AGM Deep Cycle akku 220 Ah 1 x asennustarvikkeet A1 860, , , , , , , , ,- Aurinkosähköjärjestelmät

5 AURINKOPANEELIT MÖKILLE JA VENEESEEN Maailman johtavat paneelien valmistajat Kyocera sekä SunSet valmistavat laajan valikoiman erikokoisia aurinkopaneeleita niin mökille kun veneeseen. Kaikki uudet Kyoceran KD paneelit varustetaan kytkentärasialla ja ruuviliittimillä tai kaapelilähdöillä joissa MC liittimet, johtojen pituus noin 80 cm. Tilauksesta valmistamme näihin paneeleihin eripituisia ja -vahvuisia kaapeleita. SunSet PX sekä AS/HPC paneelit ovat varustetut täysin vesitiiviillä kytkentäkotelolla, jossa on ruuviliitännät kaapelien kytkemistä varten. MERKKI / MALLI W A PAINO MITAT HINTA SunSet PX65W 65 4,0 8,5 532x1200x35 290,- SunSet PX85W 85 5,3 8,7 535x1205x35 370,- SunSet AS95W 95 5,9 6,6 528x1040x35 460,- Kyocera KD ,4 12,5 668x1500x46 640,- Kyocera KD , x1338x46 860,- Kyocera KD , x1500x46 980,- Sanyo HIP(24V) 240 7,35 16,5 861x1610x ,- SunSet SM ,9 1,4 336x681x3 360,- SunSet SM ,8 2,1 535x645x3 495,- Venepaneelit lite Tyyppi Virta A Paino Mitat (mm) Hinta SunSet SM 30 W 1,93 1,4 336x681x3 360,- SunSet SM 45 W 2,78 2,1 535x645x3 495,- SunSet SM Lite paneelit on laminoitu alumiinilevyn päälle. Voidaan taivuttaa noin 25 mm metrin matkalla. Liitosjohdon pituus n. 1,8 m. UUTUUS AURINKOPANEELIT Aurinkopaneelien uusi sukupolvi nyt saatavilla Suomessa Eurosolar -kauppiailta. Uusien saksalaisten SunSet HPC- paneelien tekniikka perustuu erittäin puhtaaseen yksikiteiseen piihin. Tällä tekniikalla toteutetut paneelit ovat hieman kalliimpia valmistaa, mutta vastaavasti ne ovat huomattavasti pienempiä kuin edellisen sukupolven monikidepaneelit. Yksikide piikiekkojen hyötysuhde on noin 40 % korkeampi kuin monikiteisten. Tämä tarkoittaa, että uusien yksikide piikiekkojen hyötysuhde on noin 20 % ja monikiteisten piikiekkojen hyötysuhde on noin %. Pienestä koosta on huomattavaa etua esimerkiksi asennuksessa sekä pienempi tuulikuorma. SUNSET HPC paneelit Tyyppi Virta A Paino Mitat (mm) Hinta SunSet AS 95 W HPC 6 6,6 528x1040x35 460,- Suomen markkinoille löytyy lisäksi vielä toinen uutuuspaneeli, japanilainen Sanyon valmistama HIT 240 HD4E kolmikerrospaneeli, jossa yhdistyy yksikide- sekä ohutkalvotekniikka. Yksikide piikiekko on päällystetty molemmin puolin ultraohuella ohutkalvolla, jolla saavutetaan parempi varjonsieto sekä noin 10 % parempi tehontuotto kun paneeli on kuumassa auringonpaisteessa. Varastokokona pidämme 230 W / 24V paneeleita, jotka soveltuvat erinomaisesti isompiin V aurinkosähköjärjestelmiin sekä myös verkkoon kytkettäviin järjestelmiin. SANYO HIT paneelit Tyyppi Virta A Paino Mitat (mm) Hinta Sanyo HIT 240 HD4E 7,53/24V 16,5 861x1610x ,-

6 MPPT- LATAUSSÄÄTIMET Vääränapaisuuden suojaus Max.lataus 40 A / kulutus 15 A Säätimessä LED-näyttö Lämpötila-anturi vakiona Yhdistetty 12 ja 24 V samassa säätimessä Akkuvahti suojelee akkua syväpurkaukselta Oma virrankulutus < 10 ma 2 vuoden takuu SunSaver MPPT Huomattavasti suurempi latausteho kuin PVM-säätimillä Pieni oma virrankulutus Hakkurin hyötysuhde noin 97% Paneelisto 200 W / 12 V, 400 W / 24 V Säädettävissä kaikille akkutyypeille Lisävarusteena LCD-kaukovalvontayksikkö Kuormavirta 15 A 5 vuoden takuu PVM- LATAUSSÄÄTIMET SunGuard ja SunSaver Edullinen pieniin järjestelmiin Epoksiin valetut piirilevyt Akkuvahti suojelee akkua syväpurkaukselta Erittäin alhainen oma virrankulutus Varustettu diodilla 5 vuoden takuu 110,- 295,- TyyPPI LCD-näyttö 395,- Pakettihinta MPPT-säädin ( Maximum Power Point Tracking ). Markkinat mullistava uutuussäädin, nyt saatavilla Eurosolar-jälleenmyyjiltä. Säädin varustettu isoilla 16 mm2 liittimillä. Tulossa kätevä erillinen LCD-näyttö, joka voidaan sijoittaa vapaavalintaisesti helposti seurattavaan paikkaan. Blue power MPPT säätimellä saadaan aikaan maksimaalinen hyöty aurinkopaneeleista kaikissa olosuhteissa. Hyöty perustuu hakkuriboosterin korkeaan hyötysuhteeseen, yli 97%. 135 W paneelista lähtevä jännite on tyypillisesti noin 18 V ja maksimivirta noin 7,22 A. Kun tämä syötetään säätimen hakkuriin, se muuttaa jännitteen esim. noin 50 % varaustilassa olevaan akkuun noin 12,6 V jännitteeksi ja silloin virta on 130 W / 12,6 V = 10,7 A. Kukapa ei haluaisi 3,5 A lisäystä per paneeli; 4 paneelin järjestelmässä virranlisäys ~ 14 ampeeria eli lähes 85 Ah enemmän vuorokaudessa. Blue Power MPPT Mahdollistaa paneelien sijoittamisen kauemmas Voidaan kytkeä sarjaan max 55 Voc 340,- SUOSITUSHinta SG-4,5 A 60,- SS-10 LA 100,- SS-20 LA 130,- SSD-25A + näyttö 240,- SS-10 LA/ 24V 110,- SS-20 LA/ 24V 140,- PS-15A-LCD 48V 300,- ProStar ja Steca PR Yhdistetty 12 ja 24 V samassa säätimessä LCD- tai LED-näyttö Epoksiin valetut piirilevyt Akkuvahti suojelee akkua syväpurkaukselta Erittäin alhainen oma virrankulutus 5 vuoden takuu ProStar 2 vuoden takuu Steca PR TyyPPI SUOSITUSHinta PS-15A-LED 145,- PS-15A-LCD 235,- PS-30A-LCD 290,- PR1010A 130,- PR1515A 160,- PR2020A 190,- PR3030A 220,- Aurinkosähköjärjestelmät

7 Victron AGM Deep Cycle akut Markkinoiden parhaat AGM (Absorbent Glass Mat) akut ovat rakenteeltaan täysin erilaisia verrattuna normaaliin Freetime-akkuun. AGM-akku on täysin suljettu ja huoltovapaa. Se kestää myös syväpurkausta täysin vahingoittumatta. Erinomainen varauksen vastaanottokyky, matala itsepurkaus ja pieni sisäinen vastus. Erittäin pitkäikäinen, käyttöikä moninkertainen normaaliin Freetime-akkuun verrattuna. Suosittelemme akkujen sijoitusta sisätiloihin. Huolehdittava akkujen riittävästä varaustilasta talviaikana. Takuu 2 vuotta Ah/10h Ah/20h Paino Mitat (mm) Hinta x166x , x167x , x171x , x176x , x172x , x238x ,- Trane FreeTime SMF Täysin huoltovapaa Trane SMF-akku on helpompi käsitellä ergonomisesti suunnitellun kantokahvan ansiosta. Suljettuun Trane-akkuun ei myöskään tarvitse lisätä nestettä, eikä sieltä pääse suljetun rakenteen ansiosta roiskumaan akkuhappoa. Riittävän iso varaustason indikaattori ilmoittaa varaustilan oikein pidemmänkin käytön jälkeen, eikä tukkeennu käytön aikana syntyvästä sulfaatista. Tranella varma käynnistys kaikilla moottoreilla ja parempi virran vastaanottokyky. Trane-akkujen suunnittelussa on panostettu korkeisiin CCA-arvoihin, näin taataan uusien moottorien vaatima korkea käynnistysvirran tarve ja parempi virran vastaanottokyky. Takuu 1 vuosi. Trane Calcium akut Tyyppi Paino Ah/20h CCA DIN Mitat (mm) Hinta 12HB60LSMF x174x223 85,- 12HB80 SMF x174x ,- 12HB100 SMF x175x ,- 12HB110 SMF x171x ,- Victron BMV 600S akkumonitori/ohjainlaite Yleistä: BMV 600S mittaa akuston virta/jännitetiedot ja näiden perusteella kertoo akuston tilan. Laite on varustettu potentiaalivapaalla koskettimella jonka toiminta on ohjelmoitavissa ohjaus/hälytys tarkoituksiin. BMV 602S on tarkoitettu kahdelle erilliselle akustolle joita halutaan seurata. Laitteen toimintoja: Jännitemittaus,kulutus/latausvirtojen mittaus(500a asti). Kulutetun energiamäärän ja akustossa jäljellä olevan energiamäärän näyttö(soc). Toimitussisältö: Akkumonitori BMV600 Virtamittausshuntti 500A/50mV 10M välikaapeli (RJ12) BMV 602S 180,- Käyttöesimerkki: Aggregaatin käynnistyksen ohjaus akuston varaustilatiedon perusteella. Toimintajännite 9-90V Oma kulutus 4mA@12V (taustavalaistus pois päältä) Akuston kapasiteetti Ah BMV 600S Potentiaalivapaa kosketin 60VDC/1A Erottelukyky virralle 0,01A,tarkkuus +/- 0,3% 166,- Erottelukyky jännitteelle 0,01V,tarkkuus +/- 0,4% 218,- Uusi Trane Freetime SMF on suljettu ja huoltovapaa veneilijän monitoimiakku. Perusasennussarja A1 50 m asennusjohto AJM 2x2,5 mm kpl naulakiinnikkeitä TC 5x8 1 kpl akkukengät + akkukaapeli 2x6 mm 2 (3 m) 4 kpl pistorasia 12 V 4 kpl pistotulppa 12 V 2 kpl jakorasia 1 kpl asennusohje ja pakkauslaatikko 1 kpl automaattisulake 25 A

8 aurinko + tuulienergia = hybridi Aurinkosähkön ja tuulienergian yhteiskäyttö on Suomen olosuhteissa erittäin perusteltua, koska aurinkotuntien määrä on kesällä suuri ja tuulen keskinopeudet samaan aikaan selvästi alhaisempia. Kun vielä otetaan huomioon, että tuulesta saatava energian määrä muuttuu ja kasvaa tuulen nopeuden kolmanteen potenssiin, niin tuulienergian määrä syksyllä ja talvella on huomattavasti suurempi kuin kesäaikana. Käyttäjän näkökulmasta sekä aurinkopaneeli että tuuligeneraattori muodostavat oman sähköisen latausjärjestelmänsä säädinlaitteineen suhteessa akkuun, joten ne voidaan helposti asentaa tai ottaa pois käytöstä ilman että toisen järjestelmän toiminta tästä mitenkään häiriintyy. Aurinkopaneelin säädinlaitteena voidaan siis käyttää esimerkiksi MPPT säätimiä ja kaapelointi suoritetaan normaalisti akun navoille. Samalla tavalla akkuun voidaan kytkeä tuuligeneraattorilta tulevat johdot ja nyt riippuu tuuligeneraattorin valmistajasta tarvitaanko erillistä lataussäädintä vai ei. Rutland-tuuligeneraattorit tarvitsevat oman säätimensä, shunttiregulaattorin. Air-Breeze mallissa on sisäänrakennettu säädin. Mukava lisävaruste tuuligeneraattorille ja sen toiminnan tarkkailemiseksi on erillinen ampeerimittari, joka kertoo tuuligeneraattorista saatavan hetkellistehon, joka siirtyy akkuun. Aggregaatin käyttö Eurosolaraurinkosähköjärjestelmissä Tavanomaista tai hybridijärjestelmää voidaan täydentää myöhemmin myös aggregaatti-laturiyhdistelmällä. Tämä mahdollistaa akuston lataamisen silloin kun paneeleilta saatavan energian määrä ei ole riittävä tai kun energiaa tarvitaan tilapäisesti enemmän. Suosittelemme CTEK 25A laturia. Säätimillä pystytään tarkkailemaan myös aggregaatin akustoon tuottamaa varaustilaa. Taulukosta pystyt helposti katsomaan minkä kokoista kaapelia vähintään tulee käyttää. Esimerkiksi jos paneelin max.virta on Kaapelien minimipoikkipinta-alan taulukot PANEELILTA SÄÄTIMELLE, kaapelin minimi poikkipinta mm 2 MATKA (m) A ,31 0,63 0,94 1,25 1,56 1,88 4 0,63 1,25 1,88 2,50 3,13 3,75 6 0,94 1,88 2,81 3,75 4,69 5,63 8 1,25 2,50 3,75 5,00 6,25 7, ,56 3,13 4,69 6,25 7,81 9, ,88 3,75 5,63 7,50 9,38 11, ,19 4,38 6,56 8,75 10,94 13, ,50 5,00 7,50 10,00 12,50 15, ,81 5,63 8,44 11,25 14,06 16, ,13 6,25 9,38 12,50 15,63 18, ,91 7,81 11,72 15,63 19,53 23, ,69 9,38 14,06 18,75 23,44 28, ,47 10,94 16,41 21,88 27,34 32,81 4 amppeeria ja paneeli sijaitsee 20 metrin päässä säätimestä niin oikea kaapelin vahvuus taulukosta on 2,5 mm, silloin käytetään kaapelia 2 x 2,5 mm Muista, että jokainen huonosti tehty liitos synnyttää ylimääräisiä sähköhäviöitä, joten käytä siis kunnollisia liittimiä ja työkaluja asennusta tehdessäsi. 2. Akku kannattaa sijoittaa sisätiloihin. Muista suojata akun navat. 3. Käytä kaapeloinnissa aina riittävän paksuja johdin poikkipintoja. SÄÄTIMELTÄ/AKUILTA KÄYTTÖLAITTEILLE,kaapelin minimipoikkipinta mm 2 MATKA (m) A ,31 0,63 0,94 1,25 1,56 1,88 2 0,63 1,25 1,88 2,50 3,13 3,75 3 0,94 1,88 2,81 3,75 4,69 5,63 4 1,25 2,50 3,75 5,00 6,25 7,50 5 1,56 3,13 4,69 6,25 7,81 9,38 6 1,88 3,75 5,63 7,50 9,38 11,25 7 2,19 4,38 6,56 8,75 10,94 13,13 8 2,50 5,00 7,50 10,00 12,50 15,00 9 2,81 5,63 8,44 11,25 14,06 16, ,13 6,25 9,38 12,50 15,63 18, ,75 7,50 11,25 15,00 18,75 22, ,00 10,00 15,00 20,00 25,00 30, ,25 12,50 18,75 25,00 31,25 37,50 Aurinkosähköjärjestelmät

9 tuuligeneraattorit Englantilaiset ja amerikkalaiset lienevät maailman suurimpia pientuuligeneraattorien valmistajia. Tämä näkyy erilaisten tuuligeneraattoreiden tarjonnan runsautena. RUTLAND WG 913 Tämän tuuligeneraattorin ainutlaatuinen vauhtipyörällä varustettu roottoriosa antaa tasaisen tuoton myös puuskittaisessa tuulessa ,- Ruostumattomat valmistusmateriaalit 3-vaiheinen kestomagneettigeneraattori Hiljainen toiminta Valamalla suojatut kenttäkäämit Asennusputken sisähalkaisija: 41mm Roottorin halkaisija: 910mm Paino: 10,5 kg Jännite: 12V tai 24V Lataus alkaa: 3 m/s Nimellisteho: 100W (10 m/s) Huipputeho : 240W Takuu 1 vuosi AIR BREEZE AIR-X tuuligeneraattorin ominaisuudet ja edut: Tuottaa enemmän kuin AIR-X matalimmilla tuulilla Land 990,- Lataus alkaa jo 2,7 m/s tuulella Ainutlaatuinen 3 vuoden takuu Roottorin siivet komposiittivalua Alumiinirunko, vain 2 liikkuvaa osaa Harjaton 3-vaihekestomagneettiroottori Lataus alkaa jo 3,6 m/s tuulella Tuotto 38 kwh / kk, 5,4 m/s Älykäs sisäinen säädinlaitteisto, MPPT joka toimii myös automaattijarruna Roottorin halkaisija: 1,14 m Asennusputken ulkohalkaisija: 48 mm Jännite: 12V tai 24V Nimellisteho: 200W (12,5 m/s) Paino: 5,9 kg Marine malli on valkoiseksi polttomaalattu Takuu 3 vuotta Marine 1 290,- Air Breeze Marine Breeze Land WHISPER 100/200 Whisper 100 / 200, aktiiviseen mökkeilyyn tai ympärivuotiseen asumiseen. Paino 21 / 30 kg Asennus putkeen jonka sisä-halkaisija on 63,5 mm Käynnistystuuli 3,4 / 3,1 m/s Jännite 12,24,48 Vdc asetettavissa Nimellisteho 900 / 1000 W / 11,6 m/s Ohjainyksikkö Whisper ohjain (digitaalinen näyttöyksikkö saatavana erikseen) Runko alumiinivalu Lavat ( 3 ) polypropyleeni/hiilikuitu lasikuituvahvisteella Ylikierrossuojaus patentoitu sivulle kääntyvä (side furling) Tuotto 100 kwh/kk / 200 5,4 m/s Suurin sallittu tuulennopeus 55 m/s Takuu 5 vuotta Whisper ,- Whisper ,- Whisper 200

10 skystream 3.7 SKYSTREAM 3.7 SKYSTRERAM 3.7 on oikea valinta kun sähköä tarvitaan paljon mökillä taikka kotona. Tuottaa suoraan 230 V jännitteen, voidaan liittää suoraan sähkökeskukseen mittarin jälkeen taikka isoon vähintään 3000 W Victronin invertteri-laturi -yhdistelmään. Luotettava, vähäinen huollontarve, hiljainen ja tehokas Nimellisteho 2,4 kw, huipputeho 4,2 kw, paino 77 kg Siipien kärkiväli 3,72 metriä, materiaali lasikuituvahvistettu hiilikuitu Myötätuuliroottori sakkauksenohjauksella Aukoton harjaton kestomagneetti, elektroninen jarru Käynnistysnopeus 3,5 m/s, nimellisnopeus 9 m/s Maksimi tuulennopeus 63 m/s Asennettava vähintään 12m mastoon Jatkaa tuotantoaan aina 25 m/s tuulen nopeuteen Täyttää UL 1741 ja IEEE vaatimukset Kaksisuuntainen radiolinkki jonka avulla voidaan ottaa tietokoneella yhteys generaattoriin ja näin seurata energian tuottoa sekä energiakertymää. Takuu 5 vuotta Valmistaja Southwest Windpower Inc U.S.A ,- POWER 2 Power (W) mph m/s Wind Speed Monthly Energy Output (kwh) MONTHLY ENERGY mph m/s Average Annual Wind Speed 10 Aurinkosähköjärjestelmät

11 EUROSOLAR BIGPOWER 230V kaavio Eurosolar BigPower -järjestelmä, kun seuraavat seikat aurinkosähköjärjestelmässä ovat tärkeitä: Mahdollistaa normaalien kodin sähkölaitteiden käytön Ei pelkoa sähkön loppumisesta kesken Valmius liittyä sähköverkkoon tulevaisuudessa Järjestelmässä olevien paneelien tuottama energia varastoidaan akustoon, josta se muutetaan normaaliksi 230 voltin vaihtosähköksi kulutuskojeille. Tämä mahdollistaa tavanomaisten kodinkoneiden kuten television, jääkaapin, pakastimen, kahvinkeittimen, radion, mikroaaltouunin tai hiustenkuivaimen käytön. Koska mökin sähköistykseen käytetään normaalia 230V asennusta keskuksineen, voidaan koska tahansa helposti liittyä sähköverkkoon. Tästä johtuen järjestelmän asennuksessa on käytettävä hyväksyttyä sähköurakoitsijaa. Eurosolar BigPower -järjestelmä tulee mitoittaa siten, että saatava sähköenergian määrä kattaa kaiken sähkönkulutuksen normaalikäytössä. Ympärivuotisessa käytössä voidaan järjestelmään liittää myös tuuligeneraattori sekä aggregaatti.paneelisto voidaan asentaa normaalisti katolle tai sopivien telineiden avulla myös maastoon. Eurosolar BigPower -järjestelmä sisältää kaikki tarvittavat pääkomponentit, aurinkopaneelit, asennustelineet, lataussäätimen, invertteri-laturiyhdistelmän sekä akuston. Suosittelemme teille aina parasta mahdollista kokonaisuutta, juuri teidän tarpeisiinne. Lisävarusteena on saatavana ohjelmoitava aggregaatin automaattinen käynnistinautomatiikka. EUROSOLAR BIGPOWER 230V järjestelmät Tässä neljä valmista malliesimerkkiä laadukkaista järjestelmistä. Paketit saatavana myös yksilöllisesti mitoitettuna ja suunniteltuna jokaisen käyttötarpeen mukaan. Ammattitaitoiset jälleenmyyjämme ovat palveluksessanne. Eurosolar BigPower 340/1600W järjestelmä Eurosolar BigPower 540/2000W järjestelmä Eurosolar BigPower 810/3000W järjestelmä Eurosolar BigPower 1080/5000W järjestelmä 4 x 85 W paneeli + telineet 4 x Victron AGM akku 220Ah 1 x Prostar PS 30 A LCD 1 x Victron 12V/1600W/70A 1 x akkukaapeli 2 m 3 paria akkujen rinnankytkentäkaapelit Tuotto 2100 Wh/vrk 4 x Kyocera 135 W + terästelineet 6 x Victron AGM akku 220Ah 1 x Prostar PS 30 A LCD 1 x Victron 12V/2000W/80A 1 x Akkukaapeli 2 m 5 paria akkujen rinnankytkentäkaapelit tuotto 3340 Wh / vrk 6 x Kyocera 135 W + terästelineet 8 x Victron AGM akku 220 Ah 1 x Plue power MPPT 40 A LED 1 x Victron 12V/3000W/120A 1 x Akkukaapeli 2 m 7 paria akkujen rinnankytkentäkaapelit tuotto 5770 Wh / vrk 8 x Kyocera 135 W + terästelineet 10 x Victron AGM akku 220 Ah 1 x Plue power MPPT 40 A LED 1 x Victron 24V/5000W/120A 1 x Akkukaapeli 2 m 9 paria akkujen rinnankytkentäkaapelit tuotto 8000 Wh / vrk 5 500, , , ,- 11

12 EUROSOLAR GRID POWER järjestelmät Eurosolar Grid Power järjestelmät Toimitamme verkkoon kytkettäviä Eurosolar Grid Power järjestelmiä asiakkaiden toivomusten mukaan. Järjestelmä koostuu kolmesta selkeästä osasta, aurinkopaneelit, verkkoonkytkettävä invertteri sekä asennusteline. EurosolarGP järjestelmissä ei käytetä akustoa, vaan sähkö johdetaan suoraan kodin tarpeisiin. Paneelipuolelta maailman johtavat merkit mm. Sanyo, Kyocera ja SunSet. Verkkoinverttereinä käytämme Kyocera, Kostal, SMA sekä Fronius tuotteita. Asennustelineitä löytyy vapaasti seisovat mallit, seinä- sekä kattoasennusjärjestelmät. Järjestelmien tehot alkavat tyypillisesti noin 1 kw: sta ylöspäin, vain pinta-ala rajoittaa järjestelmän maximaalista kokoa. Eteläänpäin suunnatun 2 kw järjestelmä tuottaa vuodessa keskimäärin noin 1900 kwh. Pyydä tarjous omasta järjestelmästä. 12 Aurinkosähköjärjestelmät

13 VIIHDE-ELEKTRONIIKKA 12/230V Division 15 LCD DVB-T + DVD-soitin Resoluutio 1280x800 Kuvasuhde 16:10 Virrankulutus 12V 1,8 A ja *1,9 A Sisältää 12V virtajohdon ja verkkomuuntajan Suomenkielinen valikko ja käyttöopas Takuu 1 vuosi Division 19 LCD DVB-T + DVD-soitin Resoluutio 1440x900 Kuvasuhde 16:10 Mitat (mm) 475x175x400 Virrankulutus 12V 3,7 A Sisältää 12V virtajohdon ja verkkomuuntajan Suomenkielinen valikko ja käyttöopas Takuu 1 vuosi Division 22 LCD DVB-T + DVD-soitin Resoluutio 1680x1050 Kuvasuhde 16:10 Mitat (mm) 535x187x446 Virrankulutus 12V 3,9 A Sisältää 12V virtajohdon ja verkkomuuntajan Suomenkielinen valikko ja käyttöopas Takuu 1 vuosi WAECO JÄÄKAAPIT 12/24V Tiheä hyllysäätö. Jääkaapit ovat upotettavaa mallia. Danfoss-tekniikka. CR-sarjan kaapit saatavilla RST-ovipinnalla + 100,00 euroa. Katso hinnasto. Ovihyllyt helposti siirrettävissä ja irrotettavissa. Tiheä hyllysäätö. Rosenlew jääkaappi voidaan sijoittaa myös työtason alle. HDC-sarjan kaapeissa hyvin eristetty pakastelokero. Danfoss-tekniikka. Division 24 LCD DVB-T + DVD-soitin Resoluutio 1920x1080 Kuvasuhde 16:9 Mitat (mm) 545x80x420 Virrankulutus 12V 4,1 A Sisältää 12V virtajohdon ja verkkomuuntajan Suomenkielinen valikko ja käyttöopas Takuu 1 vuosi Aurinkoa seuraavat telineet SW SunTracer 295,- 375,- Tyyppi mitat lxkxs paino kulutus tilavuus hinta CR x534x kg 20 Ah/vrk 48 l/4,6 l 755,- CR x525x kg 23 Ah/vrk 64 l/4,6 l 825,- CR x640x kg 28 Ah/vrk 80 l/4,6 l 875,- CR x745x kg 33 Ah/vrk 108 l/8,5 l 950,- CR x807x kg 34 Ah/vrk 136l/11,5l 1135,- Tyyppi mitat lxkxs paino kulutus tilavuus hinta Rosenlew 560x840x kg 31 Ah/vrk 150 l 990,- HDC x1235x kg 40 Ah/vrk 158 l/45 l 1220,- HDC x1395x kg 46 Ah/vrk 214 l/46 l 1270,- HDC x1780x kg 98 Ah/vrk 2811/ ,- Suntracer +og Seuraa aurinkoa automaattisesti 100 astetta (noin 8h). Nostaa paneelin tuottoa noin +62%. Max paneelin koko 2 neliötä Mukana myös teline paneelille Käyttöjännite 8-43v Liitettävissä tietokoneeseen Kääntyminen ohjelmoitavissa 1-15 min Voidaan liittää myös vanhoihin järjestelmiin 399,- 440,- 330,- 13

14 Mökkilämmittimet SAFIRE-lämmitinylivoimaa SAFIRE -lämmitin soveltuu erityisesti jatkuvan, tasaisen lämmön ylläpitämiseen jopa yhden asteen tarkkuudella elektronisen termostaatin ansiosta (A-malli).Mikäli lämmität muulla lämmönlähteellä, SAFIRE pudottaa automaattisesti tehoaan. Polttoöljyllä lämmittäminen on huomattavasti sähköä edullisempaa. SAFIREn polttoainekustannus/vrk on ainoastaan keskimäärin 2-3 euroa lämmityskauden aikana. Lämmitinylivoimaa. SF-Lämmitin Oy:n toiminta perustuu yli 30 vuoden aikana hankittuun lämmittimien suunnittelu-ja tuotekehityskokemukseen, josta hyvänä esimerkkinä ovat luotettavat SAFIRE ja 3200-sarjan polttoöljylämmittimet sekä toimintavarmat vene- ja autolämmittimet. SAFIRE -käyttäjien kommentteja: Olisi pitänyt ostaa jo vuosia sitten. Polttoaineen kulutus käsittämättömän pieni. Ihanaa mennä valmiiksi lämpimään, kuivaan mökkiin. Lämpötila yhtä tasainen kuin kotona. Eipähän mennyt viikonloppu puiden kannossa. Hintansa väärtti, antoi paljon enemmän kuin odotin. Mökin käyttöaste lisääntyi huomattavasti. Nyt lähtee koko perhe mielellään mukaan. 2000A VALK Vaippa polttomaalattu tai RST epoxi silk portaaton tehonsäätö automaattinen 2000A RST Vaippa RST epoxi silk portaaton tehonsäätö automaattinen 3200A VALK Vaippa polttomaalattu tai RST epoxi silk portaaton tehonsäätö automaattinen 3200A RST genius Vaippa RST epoxi silk Portaaton tehonsäätö automaattinen tai manuaalinen Erillinen genius-ohjaustaulu Kaksi termostaattia SAFIRE 3200A SAFIRE 2000A Lämmitysteho W = m 2 lämmityspinta-ala W = m 2 lämmityspinta-ala Polttoaine kevyt polttoöljy, talvilaatu kevyt polttoöljy, talvilaatu Kulutus 0,09-0,32 l/h = 2,16-7,7 l/vrk 0,07-0,2 l/h = 1,7-4,8 l/vrk Käyttöjännite 12 V = tai verkkolaitteella 230 V~ 12 V = tai verkkolaitteella 230 V~ Virrankulutus 0,15-0,35 A 12 V DC (1,8-4,2 W) 0,15-0,30 A 12 V DC (1,8-3,6 W) Käynnistys kytkimestä, kellolla tai GSM--ohjaimella kytkimestä, kellolla tai GSM--ohjaimella Tehonsäätö automaattinen, termostaatilla portaaton automaattinen, termostaatilla portaaton Mitat / paino 730 x 310 x 212 mm / 18 kg 600 x 170 x 212 mm / 10 kg 14 Aurinkosähköjärjestelmät

15 Virrankulutus Virrankulutus SAFIRE -lämmittimien virrankulutus on todella pieni. Lämmitys toimii 60 Ah:n akulla vrk. Poltin Nykyaikaisen poltintekniikan ansiosta saavutetaan tehonsäädöstä riippumatta puhdas siniliekkipalaminen, hyvä hyötysuhde sekä pitkä huoltoväli. Ohjaus, valvonta ja turvallisuus Lämmittimien toimintoja ohjataan uusimmalla mikroprosessoritekniikalla. Ohjelma testaa käynnistyksessä oleellisten osien toimintavalmiuden, ennen kuin jatkaa käynnistysprosessia. Mikäli käynnistys keskeytyy vikaan (esim. akkujännite, polttoaine), näkyy vikakoodinumero elektroniikkakortilla ja/ tai tekstiviestinä puhelimessa. Käyttöturvallisuutta valvotaan anturein prosessoritekniikalla. Käyttömukavuus Portaaton, automaattinen tehon säätö elektronisen termostaatin avulla pitää huoneilman valitussa lämpötilassa. Jos lämpöä tulee lisää esim. takasta, lämmitin laskee tehoaan ja haluttu lämpötila säilyy. Saatavissa on myös manuaalimalleja ilman elektronista termostaattia. Asennus ja huolto Lämmittimien asennus on helppoa. Seinäläpivientiä varten tarvitaan vain yksi 90 mm:n reikä. Paloilma otetaan ulkoa ja savukaasut poistuvat ulos. Savukaasut esilämmittävät paloilman ja paloilma jäähdyttää savukaasut. SAFIRE voidaan liittää myös vapaaseen hormiin. Huoltoväli on poikkeuksellisen pitkä, varaosahinnat edulliset ja lämmitin mahdollista huoltaa itse. Lämmitin käynnistetään ja sammutetaan kytkimellä ON-OFF -AUTO tai GSM: llä. Lämmitin on GSM-kaukokäynnistysvalmiudessa AUTO -asennossa. Numeronäyttö osoittaa painonapilla valitun tehon + termostaattiasetuksen (esim. 5 = n. 20 C). Lämmitin käynnistetään ja sammutetaan kytkimellä ON-OFF AUTO tai GSM: llä. AUTO -asennossa lämmitin on GSM-kaukokäynnistysvalmiudessa. Lämpötilaa säädetään TERMOSTAT -säätönupilla (säätönuppi klo 11:30, laite hakee n. +20 C lämpötilaa). (Manuaalimalleissa klo 11:30 = n. ½ teho = n. 1,5kW) Lämmitin käynnistetään hyväksymällä OK -painikkeella SAFIRE odottaa komentoa. Genius-ohjaustaulussa on yksi sisäänrakennettu termostaatti ja laitteen mukana toinen (optio + 2). Termostaattien avulla lämpötilaa voidaan säätää automaattisesti ja portaattomasti. Termostaatti voidaan kytkeä pois, jolloin tehonvalinnalla manuaalinen portaaton tehonsäätö on mahdollista. Lämpötila-antureilla saadaan näyttöön esim. sisälämpötila, ulkolämpötila ja vaikkapa kellarin lämpötila. SAFIRE GSM-kauko-ohjaus ja hälytyskeskukset SAFIRE 1290 UUTUUS Soveltuu käytettäväksi erityisesti SAFIRE -hälyttimen kanssa, mutta myös erillisenä ohjaus- ja hälytyskeskuksena. Voit ohjata SAFIRE lämmitintä ja muita toimintoja helposti puhelimella tekstiviestein. Kotelo RST, sis. antenni ja liitäntäkaapeli Mitat 92 x 110 x 26 mm (l x k x s) Virrankulutus säästötilassa 23 ma SAFIRE ohjaus ja informaatio/sarjaliikennelinja Käynnistys, sammutus Valitun käyntiajan muuttaminen Valitun lämpötilan muuttaminen Informaatio/raporttikysely hälytykset Lämpötilatiedot ja hälytykset (Geniuksella useasta paikasta) Akkujännite ja hälytykset Vikakoodihälytys Muut ohjaukset ja hälytykset/relelinja Käynnistys: valot tai jääkaappi tai toinen lämmitin Hälytykset: murto, palo, pakkas, vesi tms. SAFIRE 1287 Toimii pikaliittimin tietoliikenneväylän kautta. Ominaisuudet samat kuin SAFIRE 1290:ssä lukuunottamatta kohtaa Muut ohjaukset ja hälytykset. Kotelo muovi, sis. antenni ja liitäntäkaapeli Mitat 68 x 132 x 29 mm (l x k x s) Virrankulutus säästötilassa 23 ma 15

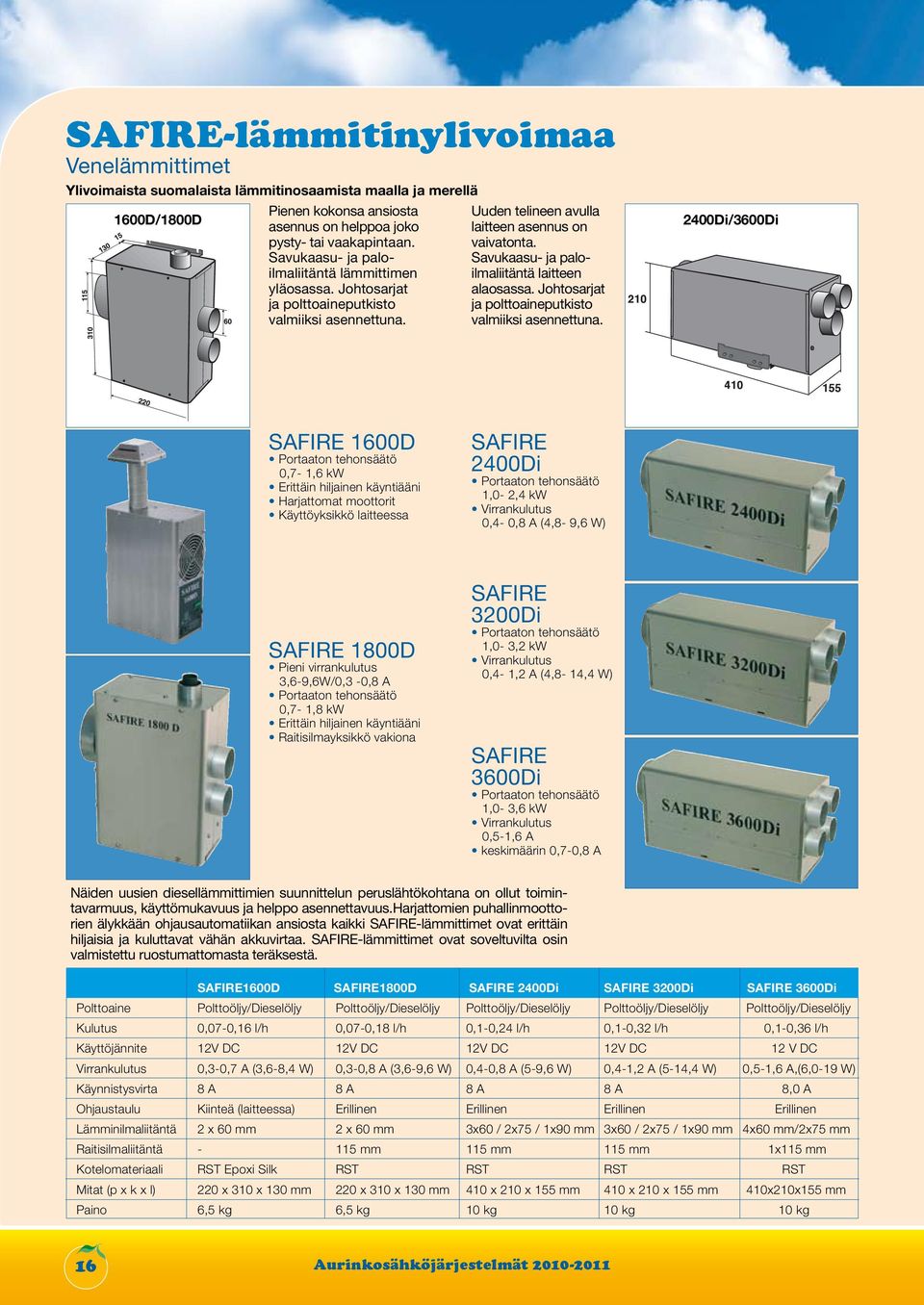

16 SAFIRE-lämmitinylivoimaa Venelämmittimet Ylivoimaista suomalaista lämmitinosaamista maalla ja merellä 1600D/1800D Pienen kokonsa ansiosta asennus on helppoa joko pysty- tai vaakapintaan. Savukaasu- ja paloilmaliitäntä lämmittimen yläosassa. Johtosarjat ja polttoaineputkisto valmiiksi asennettuna. Uuden telineen avulla laitteen asennus on vaivatonta. Savukaasu- ja paloilmaliitäntä laitteen alaosassa. Johtosarjat ja polttoaineputkisto valmiiksi asennettuna Di/3600Di SAFIRE 1600D Portaaton tehonsäätö 0,7-1,6 kw Erittäin hiljainen käyntiääni Harjattomat moottorit Käyttöyksikkö laitteessa SAFIRE 2400Di Portaaton tehonsäätö 1,0-2,4 kw Virrankulutus 0,4-0,8 A (4,8-9,6 W) SAFIRE 1800D Pieni virrankulutus 3,6-9,6W/0,3-0,8 A Portaaton tehonsäätö 0,7-1,8 kw Erittäin hiljainen käyntiääni Raitisilmayksikkö vakiona SAFIRE 3200Di Portaaton tehonsäätö 1,0-3,2 kw Virrankulutus 0,4-1,2 A (4,8-14,4 W) SAFIRE 3600Di Portaaton tehonsäätö 1,0-3,6 kw Virrankulutus 0,5-1,6 A keskimäärin 0,7-0,8 A Näiden uusien diesellämmittimien suunnittelun peruslähtökohtana on ollut toimintavarmuus, käyttömukavuus ja helppo asennettavuus.harjattomien puhallinmoottorien älykkään ohjausautomatiikan ansiosta kaikki SAFIRE-lämmittimet ovat erittäin hiljaisia ja kuluttavat vähän akkuvirtaa. SAFIRE-lämmittimet ovat soveltuvilta osin valmistettu ruostumattomasta teräksestä. SAFIRE1600D SAFIRE1800D SAFIRE 2400Di SAFIRE 3200Di SAFIRE 3600Di Polttoaine Polttoöljy/Dieselöljy Polttoöljy/Dieselöljy Polttoöljy/Dieselöljy Polttoöljy/Dieselöljy Polttoöljy/Dieselöljy Kulutus 0,07-0,16 l/h 0,07-0,18 l/h 0,1-0,24 l/h 0,1-0,32 l/h 0,1-0,36 l/h Käyttöjännite 12V DC 12V DC 12V DC 12V DC 12 V DC Virrankulutus 0,3-0,7 A (3,6-8,4 W) 0,3-0,8 A (3,6-9,6 W) 0,4-0,8 A (5-9,6 W) 0,4-1,2 A (5-14,4 W) 0,5-1,6 A,(6,0-19 W) Käynnistysvirta 8 A 8 A 8 A 8 A 8,0 A Ohjaustaulu Kiinteä (laitteessa) Erillinen Erillinen Erillinen Erillinen Lämminilmaliitäntä 2 x 60 mm 2 x 60 mm 3x60 / 2x75 / 1x90 mm 3x60 / 2x75 / 1x90 mm 4x60 mm/2x75 mm Raitisilmaliitäntä mm 115 mm 115 mm 1x115 mm Kotelomateriaali RST Epoxi Silk RST RST RST RST Mitat (p x k x l) 220 x 310 x 130 mm 220 x 310 x 130 mm 410 x 210 x 155 mm 410 x 210 x 155 mm 410x210x155 mm Paino 6,5 kg 6,5 kg 10 kg 10 kg 10 kg 16 Aurinkosähköjärjestelmät

17 SAFIRE-dieselylivoimaa Virrankulutus SAFIRE lämmittimien virrankulutus on hyvin pieni. Esim. SAFIRE 1800D toimii 60 Ah:n akulla yli 4 vrk ja SAFIRE 2000A lähes kaksi viikkoa. Käyntiääni Harjattomat, kuulalaakeroidut puhallinmoottorit takaavat pitkän käyttöiän sekä hiljaisen ja tasaisen käyntiäänen. Poltin Nykyaikaisen poltintekniikan ansiosta saavutetaan tehonsäädöstä riippumatta puhdas siniliekkipalaminen ja pitkä huoltoväli. Ruostumattomasta teräksestä valmistettu poltin on huollettavissa jopa itse. Ohjaus, valvonta ja turvallisuus Lämmittimien toimintoja ohjataan uusimmalla mikroprosessoritekniikalla. Ohjelma testaa käynnistyksessä oleellisten osien toimintavalmiuden, ennen kuin jatkaa käynnistysprosessia. Vikakoodin numeronäyttö. Käyttöturvallisuutta valvotaan anturein prosessoritekniikan avulla. Käyttömukavuus Perusohjaustaulu: SAFIRE lämmittimissä on täysin portaaton tehonsäätö, joko manuaalinen tai elektronisella termostaatilla automaattinen. Genius ohjaustaulu: Sisäänrakennettu termostaatti säätää automaattisesti ja portaattomasti lämmittimien tehoa (termostaatti voidaan kytkeä pois, jolloin manuaalinen, portaaton tehonsäätö on mahdollista). Genius ohjaustauluun voidaan kytkeä lisäksi 2 ja lämmittimeen 1 termostaattianturi (esim. ulkolämpötila, etuhytti, merivesi). Jos tarvitaan vähän lämpötehoa, voidaan puhallintehoa siitä huolimatta säätää suuremmaksi kuivausta varten. Genius ohjaustaulussa on lisäksi täydellinen kalenteriin perustuva ajastintoiminto, laskuri jäljellä olevalle polttoainemäärälle, vikakoodin näyttö häiriötapauksissa sekä aurinkokytkin, joka pysäyttää lämmityksen sisälämpötilan noustessa liikaa ja aloittaa raitisilmapuhalluksen. Asennus ja huolto Kompaktin rakenteen ansiosta asennus on yksinkertaista ja selkeää. Huoltoväli on poikkeuksellisen pitkä, varaosahinnat edulliset ja lämmitin itse huollettavissa. Digitaalinen numeronäyttö kertoo toimintahäiriön syyn. Toimitussisältö: lämmitin asennusteline polttoainepumppu pa-letku, suodatin ja tankkiliitin erillistankkiin virtajohdot ohjaustaulun kaapeli Lisävarusteet: savukaasujen runko- tai kansiläpivienti savukaasuputkisto ilmanohjaimet elektroninen termostaatti ohjaustaulu lämmitinilmaputkisto 60 mm lämmitinilmaritilät 60 mm 17

18 Mökkivesijärjestelmä Helppo asentaa ja käyttää! Pumppu saa käyttöenergiansa suoraan akusta ja siinä oleva painekytkin käynnistää pumpun automaattisesti kun paine laskee. Pohjaventtiili sallii imuletkun pituuden kasvattamisen useaan metriin (letkun pituus esimerkiksi noin metriä nostokorkeuden ollessa esimerkiksi 5 8 metriä), jolloin pumppu voidaan asentaa kätevästi vaikkapa eteistilaan tai pukuhuoneeseen lähelle akkua. PARMAX-4 Pumppu on 4-kammiorakenteinen mäntä/ kalvopumppu.sen erikoispiirteenä on ohivirtaustoiminta, joka takaa tasaisen virtauksen. Paineentasaussäiliötä ei tarvita. Kuulalaakeroitu kestomagneettimoottori kestää runsastakin kuivakäyntiä. Tuotto 17 l/min max. Max. imukorkeus: 2,6 m (pohjaventtiilillä 9 m) Paine: 2,4 bar max. Liitäntä: 13 mm letkulle Max. työntökorkeus: 15 m Virrankulutus: 7 A max. 80,- 250,- VESIJÄRJESTELMÄ PARMAX-4 Asennustelineet Vakioasennusteline katolle tai seinään. 1 paneelille W mallit 135 W malli Putkiasennusteline mastoon asennettava. 1 paneelille 2 paneelille Asennustelineen jalusta putkiasennustelineelle. Kallioon pultattava. 1 kpl Parmax-4 vesipumppu painekatkaisijalla 1 kpl vesihana 2 kpl putkiklemmarit RST 50 kpl TC-haat johdonkiinnitys 50 kpl TC haat paineputkelle 1 kpl sulake 16A 1 kpl sulakerasia 1 kpl katkaisija 1 kpl putkiteippi (Teflon) 340,- Ruuvit hanalle RST Ruuvit pumpulle 1 kpl sokeripala 1 kpl pohjaventtiili 1/2 1 kpl letkunippa 1 kpl supistusnippa 3/4 x 3/8 2 kpl muoviputken liitin 1/2 60,- 70,- 70,- 90,- 18 Aurinkosähköjärjestelmät

19 Tarvikkeet Pistorasia 12V Pistotulppa 12V Jakorasia 1 os. kytkin ruuviliittimillä 2 os. kytkin ruuviliittimillä Porraskytkin ruuviliittimillä GSM tupakansytytin pistorasia GSM sovite -> hauenleuat GSM sovite -> pistotulppa 12V Adapteri E14 -> G4 Adapteri E27 -> G4 AJMY 2x2,5 mm 2 valkoinen 50 m. AJMY 2x2,5 mm 2 ruskea 50 m. AJMY 2x6 mm 2 valkoinen / m AJMY 2x6 mm 2 ruskea / m. MCMK maakaapeli 3x6+6 mm 2 / m TC Naulakiinnikkeet 5x8 valk. 100 kpl TC Naulakiinnikkeet 5x8 rusk. 100 kpl Akkujohto 3 m + aut.sulake 25A valk. Akkujohto 3 m + aut.sulake 25A rusk. Rinnankytkentäjohdot + kaapkengät pr. Automaattisulake 10 A Automaattisulake 16 A Automaattisulake 25 A 10,- 4,5,- 6,- 10,- 16,- 25,- 15,- 8,- 15,- 13,- 13,- 75,- 75,- 3,8,- 3,8,- 5,- 10,- 10,- 30,- 30,- 8,- 10,- 10,- 10,- 19

20 INVERTTERIT eli 12V/230V MUUTTAJAT Invertterit eli muuttajat muuttavat 12 voltin tasajännitteen 230 voltin vaihtojännitteeksi, jolloin tämä mahdollistaa aurinkosähköjärjestelmien yhteydessä mm. pienten kotitalouskojeiden käytön kuten toimistolaitteet, TV:t, tietokoneet, pienet sähkötyökalut, mittalaitteet, mikroaaltouunit jne. Victron- ja Sinus- sarjan invertterit tuottavat puhdasta siniaaltoa, joka vastaa täysin verkosta saatavaa sähköä eli myös vaativat kulutuslaitteet toimivat moitteettomasti. VICTRON PHOENIX INVERTTERIT Edullisten Power- inverttereiden tuottama jännite on ns. modifioitu siniaalto (suom. kanttiaalto), joka saattaa aiheuttaa esimerkiksi televisiossa ylimääräisiä juovia. Kulutuslaitteita invertteri ei normaalisti vahingoita. Asia kannattaa kuitenkin aina varmistaa ensin kulutuslaitteen myyjältä mikäli laitetta aiotaan käyttää invertterin avulla. Malli Tulojännite V Jännitealue V Jatkuva kuormitusteho, W Kuormitusteho s, W Hyötysuhde, % Ulostulojännite, V Omakulutus, W Omakulutus valmiustilassa, W Mitat s x l x k, mm Paino, kg Hinta 12/24/48 9,5-17V / 19-33V / 38-66V /93/94 230VAC +-3% 14/14/ x180x295 2,7 410,- 12/ /94 8/10 2/3 375x214x ,- 12/ /94 8/10 2/3 375x214x ,- 12/24 12/24/48 9,5-17V / 19-33V / 38-66V /92 93/94/95 230VAC +-2% 9/11 15/15/16 3/4 4/5/5 520x255x x258x ,- 1925,- 24/ /95 25/25 5/6 444x328x ,- SINUS- ja POWER-INVERTTERIT Malli Sinus 180 Sinus 350 Sinus 600 Sinus 1000 Sinus 1500 Power 1000 Power 1700 Sini Sini Sini Sini Sini Mod.Sini* Mod.Sini* Jännite (V) Tulojännite (V) Jatkuva kuormitus (VA) Hetkellinen 30min. (VA) Omakulutus (W) 2, Max. hyötysuhde (%) Mitat (mm) 72x132x200 72x155x x236x83 395x236x83 440x236x83 320x210x85 458x210x85 Paino (kg) 2,7 3, ,5 3,3 4 Hinta 128,- 184,- 330,- 555,- 775,- 230,- 340,- CTEK -akkulaturi, Maailman älykkäin akkulaturi Näppärällä CTEK-akkulaturilla voit ladata kaikkia lyijyakkutyyppejä. Yksinkertainen käyttö ei edellytä valvontaa. Laturi voi olla kiinteästi kytkettynä myös aurinkopaneelijärjestelmässä. Suojattu väärää polariteettia, oikosulkua ja kipinää vastaan. CTEKlaturi voi ladata myös sulfidoituneita ja tyhjentyneitä akkuja. Latausprosessi hyvälaatuinen aina 170 V:n syöttöjännitteen tasolle asti. Laite on suunniteltu kestämään myös ulkokäyttöä. Sopii myös venekäyttöön. Ammattilaisten valinta. Latausvirta 12V/25A, Ah akustolle. Takuu 2 vuotta. 285,- 20 Aurinkosähköjärjestelmät

21 INVERTTERI/LATURIYHDISTELMÄT Erittäin laadukkaat Victron Energyn Phoenix MultiPlus invertterilaturit. Laitteita voidaan käyttää erinomaisesti mökeillä, veneissä sekä ajoneuvokalustossa. Voidaan käyttää myös UPS- laitteena. Mökkikäyttöön ne soveltuvat erinomaisesti, niiden erittäin pienen oman virrankulutuksen vuoksi, niissä on vielä lisänä unitoiminto. Kun laitetta ei käytetä, se menee itsestään unitilaan ja pudottaa näin oman virrankulutuksen muutamaan wattiin. Tämä ominaisuus on erittäin tärkeä varsinkin syksyaikaan kun virrantuotto aurinkopaneeleista vähenee. Phoenix MultiPlus laitteilla saadaan vapaa-ajan asunnolle kaikki kodin mukavuudet, hiustenkuivaajasta, mikroon, porakaivopumppuun ja aina vaikka pesukoneeseen asti. Oikein mitoitettu aurinkopaneelijärjestelmä tuottaa kaiken kulutettavan sähkön keväästä syksyyn. Myöhään syksyllä ja talvella sähkö saadaan joko aggregaatista taikka tuuligeneraattorista. Aggregaattia ei kuitenkaan tarvitse käyttää kuin tunnista kahteen vuorokaudessa, koska invertterilaturissa on tehokas akkulaturi joka lataa akuston hyvin nopeasti. MultiPlus tuotta täysin puhdasta siniaalto vaihtovirtaa. Mahdollista kytkeä rinnan jolloin saadaan 3-vaihe virtaa. Ohjelmoitavissa käyttämään automaattikäynnistystä. PHOENIX MULTIPLUS Malli C12/800/35 C24/800/16 C12/1200/50 C24/1200/25 C12/1600/70 C24/1600/40 C12/2000/80 C24/2000/50 12/3000/120 24/3000/70 48/3000/35 Tulojännite V Jännitealue V 9, , , , , Jatkuva kuormitusteho, W Käyynnistys piikkiteho, W 2 X jatkuva kuormitusteho Hyötysuhde 92 % 94 % 93 % 94 % 93 % 94 % 93 % 94 % 93 % 94 % 95 % Ulostulojännite, V Siniaalto 230 VAC Tyhjäkäyntikulutus, W 5 W 8 W 5 W 8 W 5 W 8 W 10 W 10 W 10 W 10 W 12 W Akkulaturi Latausvirta, A 35 A 16 A 50 A 25 A 70 A 40 A 80 A 50 A 120 A 70 A 40 A Tulojännite VAC VAC Tulotaajuus, Hz HZ Takuu ja mitat Takuu 2 vuotta Mitat s x l x k, mm 110 x 214 x x 255 x x 258 x 362 Paino, kg Hinta, euro 930,- 1220,- 1464,- 1830,- 2540,- 21

22 12V valaisimet Euro-Suutari E27 (ei sis. polttimoa) Rondo Yleisvalo G4,10 W halogeeni Sky Kostean tilan valaisin G4, 2 x 10 W halogeeni Soft Yleisvalo G4, 2 x 5 W halogeeni Cirro Yleisvalo G4, 10 W halogeeni 2D Yleisvalo Gu 5,3 MR 11, 10 W halogeeni Alpha Valkoinen, ruskea ja beige Yleisvalo G4, 10 W halogeeni Tube Valkoinen Yleisvalo Gu 5,3 MR 11, 10 W halogeeni Petit Valkoinen, ruskea ja beige Yleisvalo G4, 10 W halogeeni Star Kalustevalaisin G4, 10 W Bayspot Messinki Seinävalaisin G4, 10 W Classic Messinki Seinävalaisin G4, 10 W Genova Ulkovalaisin E27 kanta Soihtu Ulkovalaisin E27 kanta PL -15W ja -11W Energiansäästölamput Liiketunnistin 12V Säädettävissä: etäisyys, paloaika ja kuinka hämärässä syttyy Kytkentäkotelo mukana IP 44 Maximi virta 10 A 7 12 V 20,- 16,- 21,- 20,- 17,- 60,- 30,- 25,- 17,- 11,- 40,- 40,- 25,- 25,- 15,- 60,- 22 Aurinkosähköjärjestelmät

23 LEDit 12-LED Alumiini listavalaisin Kääntyy 180 Kulutus 0,8W/12V Lämmin valkoinen 3400k, leveys 215 mm 24-LED Alumiini listavalaisin Kääntyy 180 Kulutus 1,6W/12V Lämmin valkoinen3400k Leveys356 mm 52-LED Marine valaisin Tiikki Varustettu kytkimellä Valoa hajoittava kupu Lämmin valkoinen 3400k Kulutus 4,4W/12V TehoLED Listavalaisin 5W Alurunko 2x15x460 mm Lämmin valkoinen 3500k Tarra / ruuvikiinnitys 36-LED 3-osainen lista 3x310 mm 12-LED lista Lämmin valkoinen3400k 3x1W/12V 12-LED Upotettava Lämmin valkoinen 3400k Upotettava syvyys 15 mm Asennusreikä Ø 58 mm Ulkokehä Ø 80 mm Kulutus 1W/12V Väri hopea Väri kulta 9-LED Lukuvalo Seinäkiinnitys Varustettu kytkimellä 30 cm taipuisa varsi Kulutus 0,8W/12V Lämmin valkoinen 3400k LED Pallovalaisin E14 tai E27 kannalla Valkoinen opaalikupu Kulutus 1,7W-E14 / 2,2W-E27 9-LED Halogeenikantaan MR11 tai MR16 kannalla Valkoinen opaalikupu 3400k Kulutus 0,9W/12V 25,- 49,- 34,- 25,- 30,- 19,- 23,- 29,- 17,- 10,- 23

24 AURINKOSÄHKÖTALO EUROSOLAR OY Haikankatu 1, Raisio Puh , fax
