1 AURINKOSÄHKÖT Huipputuotteet Hinnat sis. ALV 22% AURINKOSÄHKÖJÄRJESTELMÄT MÖKILLE

2 UUTUUS AURINKOPANEELIT Aurinkopaneelien uusi sukupolvi nyt saatavilla Suomessa Eurosolar -kauppiailta. Uusien saksalaisten SunSet HPC- paneelien tekniikka perustuu erittäin puhtaaseen yksikiteiseen piihin. Tällä tekniikalla toteutetut paneelit ovat hieman kalliimpia valmistaa, mutta vastaavasti ne ovat huomattavasti pienempiä kuin edellisen sukupolven monikidepaneelit. Yksikide piikiekkojen hyötysuhde on noin 40 % korkeampi kuin monikiteisten. Tämä tarkoittaa, että uusien yksikide piikiekkojen hyötysuhde on noin 20 % ja monikiteisten piikiekkojen hyötysuhde on noin %. Pienestä koosta on huomattavaa etua esimerkiksi asennuksessa sekä pienempi tuulikuorma. SUNSET HPC paneelit Tyyp p i Virta A Paino Mitat (mm) Hinta SunSet AS 90 W HPC 5, x1302x SunSet AS 100 W HPC 6 6,6 528x1040x Suomen markkinoille löytyy lisäksi vielä toinen uutuuspaneeli, japanilainen Sanyon valmistama HIP-230HDE1 kolmikerrospaneeli, jossa yhdistyy yksikidesekä ohutkalvotekniikka. Yksikide piikiekko on päällystetty molemmin puolin ultraohuella ohutkalvolla, jolla saavutetaan parempi varjonsieto sekä noin 10 % parempi tehontuotto kun paneeli on kuumassa auringonpaisteessa. Varastokokona pidämme 230 W / 24V paneeeleita, jotka soveltuvat erinomaisesti isompiin V aurinkosähköjärjestelmiin sekä myös verkkoon kytkettäviin järjestelmiin. SANYO HIP paneelit Tyyp p i Virta A Paino Mitat (mm) Hinta Sanyo HIP 230E HDE1 7,22/24V 16,5 861x1610x Eurosolar Grid Power järjestelmät Toimitamme verkkoon kytkettäviä Eurosolar Grid Powerjärjestelmiä asiakkaiden toivomusten mukaan. Paneelipuolelta maailman johtavat merkit, Sanyo, Kyocera ja SunSet mm. Verkkoinverttereinä käytämme SMA- sekä Fronius- tuotteita. Asennustelineitä löytyy vapaasti seisovat mallit, seinä- sekä kattoasennusjärjestelmät. Järjestelmien tehot alkavat tyypillisesti noin 1 kw: sta ylöspäin, vain pinta-ala sekä rahoitus rajoittavat järjestelmän maximaalista kokoa.

3 AURINKOSÄHKÖJÄRJESTELMÄT MÖKILLE Eurosolar 50 W järjestelmä (riittää: mustavalko-tv, valaistus, kännykän lataus) 1 x aurinkopaneeli 50 W + teline 1 x ohjausyksikkö PR1010 A 1 x Victron AGM Deep Cycle akku 120 Ah 1 x asennustarvikkeet A1 Hinta 995 Eurosolar 75 W järjestelmä (riittää: tv, vesipumppu, valaistus, kännykän lataus) 1 x aurinkopaneeli 75 W + teline 1 x ohjausyksikkö PR1515 A 1 x Victron AGM Deep Cycle akku 150 Ah 1 x asennustarvikkeet A1 Hinta 1300 Eurosolar 130 W järjestelmä (riittää: tv, vesipumppu, valaistus, kännykän lataus, invertteri 180 W) 1 x aurinkopaneeli 100 W HPC + teline 1 x ohjausyksikkö NExT 675 Quattro LED 1 x Victron AGM Deep Cycle akku 200 Ah 1 x asennustarvikkeet A1 Hinta 1895 Eurosolar 165 W järjestelmä (riittää: jääkaappi, tv, vesipumppu, valaistus, kännykän lataus, invertteri 300 W) 1 x aurinkopaneeli 130 W + terästeline 1 x ohjausyksikkö NExT 675 Quattro LED 2 x Victron AGM Deep Cycle akku 150 Ah 1 x asennustarvikkeet A1 Hinta 2290 Eurosolar 190 W järjestelmä (riittää: jääkaappi, tv, vesipumppu, valaistus, kännykän lataus, invertteri 600 W) 2 x aurinkopaneeli 75 W + telineet 1 x ohjausyksikkö NExT 675 Quattro LCD 2 x Victron AGM Deep Cycle akku 200 Ah 1 x asennustarvikkeet A1 Hinta 2820 Eurosolar 260 W järjestelmä (riittää: jääkaappi, tv, vesipumppu, valaistus, kännykän lataus, invertteri 1000 W) 2 x aurinkopaneeli 100 W HPC + telineet 1 x ohjausyksikkö NExT 675 Quattro LCD 2 x Victron AGM Deep Cycle akku 200 Ah 1 x asennustarvikkeet A1 Hinta 3350 Eurosolar 390 W järjestelmä (riittää: jääkaappi, tv, video/dvd, vesipumppu, valaistus, kännykän lataus, invertteri W) 3 x aurinkopaneeli 100 W HPC + terästelineet 1 x ohjausyksikkö NExT 675 Quattro LCD 3 x Victron AGM Deep Cycle akku 200 Ah 1 x asennustarvikkeet A1 Hinta 4700 Eurosolar 520 W järjestelmä (riittää: jääkaappi, tv, video/dvd, vesipumppu, valaistus, kännykän lataus, invertteri W) 4 x aurinkopaneeli 100 W HPC + terästelineet 1 x ohjausyksikkö NExT 675 Quattro LCD 4 x Victron AGM Deep Cycle akku 200 Ah 1 x asennustarvikkeet A1 Hinta 6000 Eurosolar 675 W järjestelmä (riittää: jääkaappi, tv, video/dvd, vesipumppu, valaistus, kännykän lataus, invertteri W) 4 x aurinkopaneeli 130 W + terästelineet 1 x ohjausyksikkö NExT 675 Quattro LCD 6 x Victron AGM Deep Cycle akku 200 Ah 1 x asennustarvikkeet A1 Hinta 7500

4 ASENNUSKAAVIO akusto MPPT- LATAUSSÄÄDIN NExT 675 Quattro MPPT-säädin ( Maximum Power Point Tracking). Markkinat mullistava uutuussäädin, ainut laatuaan maailmassa! Nyt saatavilla Eurosolar-jälleenmyyjiltä. Säädin varustettu isoilla liittimillä sekä 4 x elektroniset kuormasulakkeet; todella kätevä erillinen LCD-näyttö, joka voidaan sijoittaa vapaavalintaisesti helposti seurattavaan paikkaan. Kotimaisella NExT 675 Quattro -säätimellä saadaan aikaan maksimaalinen hyöty aurinkopaneeleista kaikissa olosuhteissa. Hyöty perustuu hakkuriboosterin korkeaan hyötysuhteeseen, noin 90%. 130 W paneelista lähtevä jännite on tyypillisesti noin 18 V ja maksimivirta noin 7,22 A. Kun tämä syötetään säätimen hakkuriin, se muuttaa jännitteen esim. noin 50 % varaustilassa olevaan akkuun noin 12,6 V jännitteeksi ja silloin virta on 130 W / 12,6 V = 10,31 A. Kukapa ei haluaisi 3,1 A lisäystä per paneeli; 4 paneelin järjestelmässä virranlisäys ~ 12,4 ampeeria eli lähes 75 Ah enemmän vuorokaudessa. NExT 675 Quattro Pieni oma virrankulutus Paneelisto 520 W voidaan sijoittaa 25 m:n etäisyyteen 2x6 mm 2 kaapelilla Mahdollistaa paneelien sijoittamisen kauemmas Voidaan käyttää ohuempaa kaapelia Paneelit kytketään sarjaan Soveltuu max. 4 x 130 W paneeleille Säätimessä LED-näyttö, erillinen LCD-näyttö Yhdistetty 12 ja 24 V samassa säätimessä Hakkurin hyötysuhde noin 90% Akkuvahti suojelee akkua syväpurkaukselta Lämpötilan kompensointi Elektroniset kuormasulakkeet 15 A 4 kpl 2 vuoden takuu LCD-näyttö Akkujännite (V) Akun varaustila Latausvirta (A) Kuormavirta (A) Nollattavat laskurit: Kuorma (Ah) Lataus (Ah) NExT 675 Quattro Hinta 395 LCD-näyttö Hinta 125 Pakettihinta Hinta 495 SunSaver MPPT Huomattavasti suurempi latausteho kuin PVM-säätimillä Pieni oma virrankulutus Hakkurin hyötysuhde noin 97% Paneelisto 200 W / 12 V, 400 W / 24 V Säädettävissä kaikille akkutyypeille Lisävarusteena LCD-kaukovalvontayksikkö Kuormavirta 15 A SunSaver Hinta 310 LCD-näyttö Hinta 115 Pakettihinta Hinta 395 PVM- LATAUSSÄÄTIMET SunGuard ja SunSaver Edullinen pieniin järjestelmiin Epoksiin valetut piirilevyt Akkuvahti suojelee akkua syväpurkaukselta Erittäin alhainen oma virrankulutus Varustettu diodilla 5 vuoden takuu Soveltuvat myös veneisiin / asunto-autoihin Tyyp p i Suositushinta SG-4,5 A 60 SS-10 LA 100 SS-20 LA 130 SSD-25A + näyttö 240 SS-10 LA/ 24V 110 SS-20 LA/ 24V 140 PS-15A-LCD 48V 300 Steca PR Yhdistetty 12 ja 24V samassa säätimessä Symbolipohjainen LCD- kuvanäyttö LCD numeronäyttö, jännite (V) ja virta (A) Hetkellinen mittaus, lataus / kulutus Kumulatiivinen mittaus, lataus / kulutus Akkuvahti suojelee akkua syväpurkaukselta Erittäin alhainen oma virrankulutus 2 vuoden takuu Tyyp p i Suositushinta PR1010A 140 PR1515A 165 PR2020A 195 PR3030A 230

5 AURINKOPANEELIT VENEESEEN ja MÖKILLE Maailman johtavat paneelien valmistajat Kyocera sekä SunSet valmistavat laajan valikoiman erikokoisia aurinkopaneeleita niin mökille kun veneeseen. Kaikki uudet Kyoceran GX-paneelit varustetaan kaapelilähdöillä joissa MC-liittimet, johtojen pituus noin 80 cm. Tilauksesta valmistamme näihin paneeleihin eripituisia ja -vahvuisia kaapeleita. SunSet PX- sekä AS/HPC-paneelit ovat varustetut täysin vesitiiviillä kytkentäkotelolla, jossa on ruuviliitännät kaapelien kytkemistä varten. Tyyp p i Virta A Paino Mitat (mm) Hinta Kyocera KC 43 W 2,65 4,7 652x527x Kyocera KC 54 W 3,34 5,4 652x640x Kyocera KC 87 W 5,34 8,3 652x1007x Kyocera KC 130 W 8,00 11,8 652x1425x SunSet PX 50 W 3,30 5,6 454x984x SunSet PX 55 W 3,40 5,6 454x984x SunSet PX 75 W 4,70 7,7 535x1205x SunSet PX 120 W 7,10 11,9 660x1475x Venepaneelit Lite Tyyp p i Virta A Paino Mitat (mm) Hinta SunSet SM 30 W 1,93 1,4 336x681x3 440 SunSet SM 45 W 2,78 2,1 535x645x3 550 SunSet SM Lite paneelit on laminoitu alumiinilevyn päälle. Voidaan taivuttaa noin 25 mm metrin matkalla. Liitosjohdon pituus n. 1,8 m. Victron AGM Deep Cycle akut markkinoiden parhaat AGM (Absorbent Glass Mat) akut ovat rakenteeltaan täysin erilaisia verrattuna normaaliin Freetime-akkuun. AGM-akku on täysin suljettu ja huoltovapaa. Se kestää myös syväpurkausta täysin vahingoittumatta. Erinomainen varauksen vastaanottokyky, matala itsepurkaus ja pieni sisäinen vastus. Erittäin pitkäikäinen, käyttöikä moninkertainen normaaliin Freetimeakkuun verrattuna. Suosittelemme akkujen sijoitusta sisätiloihin. Huolehdittava akkujen riittävästä varaustilasta talviaikana. Takuu 2 vuotta Ah/10h Paino Mitat (mm) Hinta x166x x167x x171x x176x x172x x238x Trane FreeTime SMF Tekniset tiedot Calcium akut Tyyp p i Paino Ah/20h CCA DIN Mitat (mm) Hinta 12HB60LSMF x174x HB80 SMF x174x HB100 SMF x175x HB110 SMF x171x Uusi Trane Freetime SMF on suljettu ja huoltovapaa veneilijän monitoimiakku. Täysin huoltovapaa Trane SMF-akku on helpompi käsitellä ergonomisesti suunnitellun kantokahvan ansiosta. Suljettuun Trane-akkuun ei myöskään tarvitse lisätä nestettä, eikä sieltä pääse suljetun rakenteen ansiosta roiskumaan akkuhappoa. Riittävän iso varaustason indikaattori ilmoittaa varaustilan oikein pidemmänkin käytön jälkeen, eikä tukkeennu käytön aikana syntyvästä sulfaatista. Tranella varma käynnistys kaikilla moottoreilla ja parempi virran vastaanottokyky. Trane-akkujen suunnittelussa on panostettu korkeisiin CCA-arvoihin, näin taataan uusien moottorien vaatima korkea käynnistysvirran tarve ja parempi virran vastaanottokyky. Takuu 1 vuosi

6 AURINKO- + TUULIENERGIA = HYBRIDI INVERTTERIT KYTKETÄÄN SUORAAN AKUSTOON EUROSOLAR Aurinkosähkön ja tuulienergian yhteiskäyttö on Suomen olosuhteissa erittäin perusteltua, koska aurinkotuntien määrä on kesällä suuri ja tuulen keskinopeudet samaan aikaan selvästi alhaisempia. Kun vielä otetaan huomioon, että tuulesta saatava energian määrä muuttuu ja kasvaa tuulen nopeuden kolmanteen potenssiin, niin tuulienergian määrä syksyllä ja talvella on huomattavasti suurempi kuin kesäaikana. Käyttäjän näkökulmasta sekä aurinkopaneeli että tuuligeneraattori muodostavat oman sähköisen latausjärjestelmänsä säädinlaitteineen suhteessa akkuun, joten ne voidaan helposti asentaa tai ottaa pois käytöstä ilman että toisen järjestelmän toiminta tästä mitenkään häiriintyy. Aurinkopaneelin säädinlaitteena voidaan siis käyttää esimerkiksi QUATTRO säätimiä ja kaapelointi suoritetaan normaalisti akun navoille. Samalla tavalla akkuun voidaan kytkeä tuuligeneraattorilta tulevat johdot ja nyt riippuu tuuligeneraattorin valmistajasta tarvitaanko erillistä lataussäädintä vai ei. Rutland-tuuligeneraattorit tarvitsevat oman säätimensä, shunttiregulaattorin. Air-X mallissa on sisäänrakennettu säädin. Mukava lisävaruste tuuligeneraattorille ja sen toiminnan tarkkailemiseksi on erillinen ampeerimittari, joka kertoo tuuligeneraattorista saatavan hetkellistehon, joka on siirtyy akkuun. AGGREGAATIN KÄYTTÖ EUROSOLAR-AURINKOSÄHKÖJÄRJESTELMISSÄ Tavanomaista tai hybridijärjestelmää voidaan täydentää myöhemmin myös aggregaatti-laturiyhdistelmällä. Tämä mahdollistaa akuston lataamisen silloin kun paneeleilta saatavan energian määrä ei ole riittävä tai kun energiaa tarvitaan tilapäisesti enemmän. Suosittelemme CTEK 25A laturia. Säätimillä pystytään tarkkailemaan myös aggregaatin akustoon tuottamaa varaustilaa. Kaapelin minimipoikkipinta-alan määritys Paneelilta säätimelle: Säätimeltä kulutuslaitteille: matka (m) x paneelivirta (A) matka (m) x kulutusvirta (A) = poikkipinta (mm 2 ) = poikkipinta (mm 2 ) Esim. paneeli 100W (6,0A) ja matka paneelilta Esim. FINLUX-väritelevisio 19 44W (3,5A) säätimelle 13 m. ja matka säätimeltä TV:lle 7 m. 13 m x 6,0A / 32 = 2,43 mm 2 7 m x 3,5A / 16 = 1,53 mm 2 Minimi on siis 2.43 mm 2 eli 2,5 mm 2 kaapeli on Eli 2,5 mm 2 johdin riittää mainiosti television riittävä. Mikäli paneeleita on useampi, lasketaan pistorasian kaapelointiin. tuottovirrat yhteen. 1. Muista, että jokainen huonosti tehty liitos synnyttää ylimääräisiä sähköhäviöitä, joten käytä siis kunnollisia liittimiä ja työkaluja asennusta tehdessäsi. 2. Akku kannattaa sijoittaa sisätiloihin. Muista suojata akun navat. 3. Käytä kaapeloinnissa aina riittävän paksuja johdinpoikkipintoja.

7 TUULIGENERAATTORIT Englantilaiset ja amerikkalaiset lienevät maailman suurimpia pientuuligeneraattorien valmistajia. Tämä näkyy erilaisten tuuligeneraattoreiden tarjonnan määrässä sekä suurien valmistusmäärien mukanaan tuomassa edullisessa hintarakenteessa. RUTLAND WG 913 Tämän tuuligeneraattorin ainutlaatuinen vauhtipyörällä varustettu roottoriosa antaa tasaisen tuoton myös puuskittaisessa tuulessa. Ruostumattomat valmistusmateriaalit 3-vaiheinen kestomagneettigeneraattori hiljainen toiminta valamalla suojatut kenttäkäämit Asennusputken sisähalkaisija: 41mm Roottorin halkaisija: 910mm Paino: 10,5 kg Jännite: 12V tai 24V Lataus alkaa: 3 m/s Nimellisteho: 100W (10 m/s) Huipputeho : 240W Huom! Sisältää säädinlaitteen HRSi Hinta 1190 AIR-X MARINE AIR-X AIR-X tuuligeneraattorin ominaisuudet ja edut: Sopii hyvin ulkosaariston erittäin tuulisille paikoille Ainutlaatuinen 3 vuoden takuu Roottorin siivet komposiittivalua Alumiinirunko, vain 2 liikkuvaa osaa Harjaton 3-vaihekestomagneettiroottori Lataus alkaa jo 3,6 m/s tuulella Tuotto 38 kwh / kk, 5,4 m/s Älykäs sisäinen säädinlaitteisto, MPPT joka toimii myös automaattijarruna Roottorin halkaisija: 1,14 m Asennusputken ulkohalkaisija: 48 mm Jännite: 12V tai 24V Nimellisteho: 400W (12,5 m/s) Paino: 5,9 kg * Marine malli on valkoiseksi Land hinta 990 polttomaalattu Marine hinta 1290 BREEZE LAND AIR BREEZE AIR-X tuuligeneraattorin ominaisuudet ja edut: Tuottaa enemmän kuin AIR-X matalimmilla tuulilla Tekniset tiedot muiltaosin samat kuin AIR-X Lataus alkaa jo 2,7 m/s tuulella Roottorin halkaisija: 1,17 m Nimellisteho: 200W (12,5 m/s) Land hinta 990 Marine hinta 1290 WHISPER 100/200 Whisper 100 / 200, aktiiviseen mökkeilyyn tai ympärivuotiseen asumiseen. Paino 21 / 30 kg Asennus putkeen jonka sisä-halkaisija on 63,5 mm Käynnistystuuli 3,4 / 3,1 m/s Jännite 12,24,48 Vdc asetettavissa Nimellisteho 900 / 1000 W / 11,6 m/s Ohjainyksikkö Whisper ohjain ( digitaalinen näyttöyksikkö saatavana erikseen ) Runko alumiinivalu Lavat ( 3 ) polypropyleeni/hiilikuitu lasikuituvahvisteella Ylikierrossuojaus patentoitu sivulle kääntyvä ( side furling ) Tuotto 100 kwh/kk / 200 5,4 m/s Suurin sallittu tuulennopeus 55 m/s Takuu 5 vuotta 100 hinta hinta 3790

8 VIIHDE-ELEKTRONIIKKA 12/230V FINLUX 19" Laajakuva LCD DVB-T/DVD resoluutio 1440x900 kuvasuhde 16:9 kontrasti 800:1 kirkkaus350cd/m 2 mitat jalustalla 457x365x155, ilman 457x330x77 mm sisäänrakennettuna: DVB-T -digiviritin, DVD-soitin virrankulutus 12 V n. 3,5 A USB 2.0, vesa-seinätelineellä, 12 V virtajohto takuu 2 vuotta Hinta 390 DIVISION televisiot Division 15 LCD DVB-T ja *DVB-T + DVD-soitin resoluutio 1280x800 kuvasuhde 16:10 virrankulutus 12V 1,8 A ja *1,9 A sisältää 12V virtajohdon ja verkkolamuuntaajan Hinta 245 Suomenkielinen valikko ja käyttöopas takuu 1 vuosi *295 Division 19" LCD DVB-T + DVD-soitin Division 22" LCD DVB-T + DVD-soitin resoluutio 1440x900 resoluutio 1680x1050 kuvasuhde 16:10 kuvasuhde 16:10 mitat (mm) 475x175x400 mitat (mm) 535x187x446 virrankulutus 12V 3,7 A virrankulutus 12V 3,9 A sisältää 12V virtajohdon ja verkkolamuuntajan sisältää 12V virtajohdon ja verkkolamuuntajan Suomenkielinen valikko ja käyttöopas takuu 1 vuosi Hinta 375 Suomenkielinen valikko ja käyttöopas takuu 1 vuosi Hinta 425 WAECO JÄÄKAAPIT 12/24V Tiheä hyllysäätö. Jääkaapit ovat upotettavaa mallia. Danfoss-tekniikka. Tyyppi mitat lxkxs p aino kulutus tilavuus hinta CR x534x kg 20 Ah/vrk 48 l/4,6 l 755 CR x525x kg 23 Ah/vrk 64 l/4,6 l 825 CR x640x kg 28 Ah/vrk 80 l/4,6 l 875 CR x745x kg 33 Ah/vrk 108 l/8,5 l 950 CR-sarjan kaapit saatavilla RST-ovipinnalla + 100,00 katso hinnasto Ovihyllyt helposti siirrettävissä ja irrotettavissa. Tiheä hyllysäätö. Rosenlew jääkaappi voidaan sijoittaa myös työtason alle. HDC-sarjan kaapeissa hyvin eristetty pakastelokero. Danfoss-tekniikka. Tyyppi mitat lxkxs p aino kulutus tilavuus hinta Rosenlew 560x840x kg 31 Ah/vrk 150 l 990 HDC x1035x kg 29 Ah/vrk 156 l/16 l 1140 HDC x1235x kg 40 Ah/vrk 158 l/45 l 1220 HDC x1395x kg 46 Ah/vrk 214 l/46 l 1270 Asennusjohdot: valkoinen ruskea Perusasennussarja A1 50 m asennusjohto AJM 2x2,5 mm kpl naulakiinnikkeitä TC kpl akkukengät + akkukaapeli 2x6 mm 2 (3 m) 4 kpl pistorasia 12 V 4 kpl pistotulppa 12 V 2 kpl jakorasia 1 kpl asennusohje ja pakkauslaatikko 1 kpl automaattisulake 25 A Hinta 170

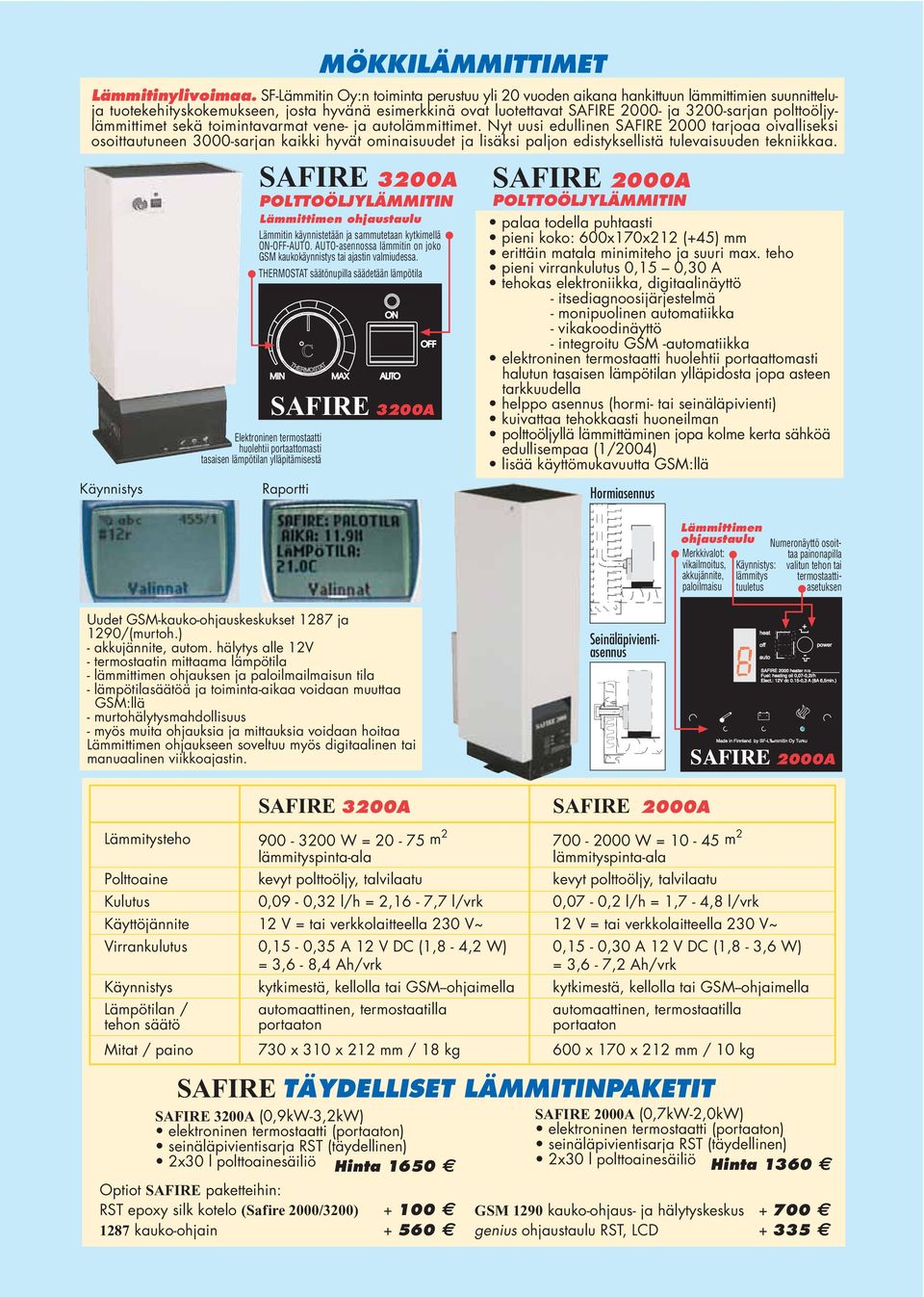

9 MÖKKILÄMMITTIMET Lämmitinylivoimaa. SF-Lämmitin Oy:n toiminta perustuu yli 20 vuoden aikana hankittuun lämmittimien suunnitteluja tuotekehityskokemukseen, josta hyvänä esimerkkinä ovat luotettavat SAFIRE ja 3200-sarjan polttoöljylämmittimet sekä toimintavarmat vene- ja autolämmittimet. Nyt uusi edullinen SAFIRE 2000 tarjoaa oivalliseksi osoittautuneen 3000-sarjan kaikki hyvät ominaisuudet ja lisäksi paljon edistyksellistä tulevaisuuden tekniikkaa. Käynnistys SAFIRE 3200A POLTTOÖLJYLÄMMITIN Lämmittimen ohjaustaulu Lämmitin käynnistetään ja sammutetaan kytkimellä ON-OFF-AUTO. AUTO-asennossa lämmitin on joko GSM kaukokäynnistys tai ajastin valmiudessa. THERMOSTAT säätönupilla säädetään lämpötila Elektroninen termostaatti huolehtii portaattomasti tasaisen lämpötilan ylläpitämisestä SAFIRE 3200A Raportti SAFIRE 2000A POLTTOÖLJYLÄMMITIN palaa todella puhtaasti pieni koko: 600x170x212 (+45) mm erittäin matala minimiteho ja suuri max. teho pieni virrankulutus 0,15 0,30 A tehokas elektroniikka, digitaalinäyttö - itsediagnoosijärjestelmä - monipuolinen automatiikka - vikakoodinäyttö - integroitu GSM -automatiikka elektroninen termostaatti huolehtii portaattomasti halutun tasaisen lämpötilan ylläpidosta jopa asteen tarkkuudella helppo asennus (hormi- tai seinäläpivienti) kuivattaa tehokkaasti huoneilman polttoöljyllä lämmittäminen jopa kolme kerta sähköä edullisempaa (1/2004) lisää käyttömukavuutta GSM:llä Hormiasennus Uudet GSM-kauko-ohjauskeskukset 1287 ja 1290/(murtoh.) - akkujännite, autom. hälytys alle 12V - termostaatin mittaama lämpötila - lämmittimen ohjauksen ja paloilmailmaisun tila - lämpötilasäätöä ja toiminta-aikaa voidaan muuttaa GSM:llä - murtohälytysmahdollisuus - myös muita ohjauksia ja mittauksia voidaan hoitaa Lämmittimen ohjaukseen soveltuu myös digitaalinen tai manuaalinen viikkoajastin. Lämmittimen ohjaustaulu Merkkivalot: Numeronäyttö osoittaa painonapilla vikailmoitus, akkujännite, paloilmaisu Käynnistys: lämmitys tuuletus valitun tehon tai termostaattiasetuksen Seinäläpivientiasennus SAFIRE 2000A SAFIRE 3200A SAFIRE 2000A Lämmitysteho W = m W = m 2 lämmityspinta-ala lämmityspinta-ala Polttoaine kevyt polttoöljy, talvilaatu kevyt polttoöljy, talvilaatu Kulutus 0,09-0,32 l/h = 2,16-7,7 l/vrk 0,07-0,2 l/h = 1,7-4,8 l/vrk Käyttöjännite 12 V = tai verkkolaitteella 230 V~ 12 V = tai verkkolaitteella 230 V~ Virrankulutus 0,15-0,35 A 12 V DC (1,8-4,2 W) 0,15-0,30 A 12 V DC (1,8-3,6 W) = 3,6-8,4 Ah/vrk = 3,6-7,2 Ah/vrk Käynnistys kytkimestä, kellolla tai GSM--ohjaimella kytkimestä, kellolla tai GSM--ohjaimella Lämpötilan / automaattinen, termostaatilla automaattinen, termostaatilla tehon säätö portaaton portaaton Mitat / paino 730 x 310 x 212 mm / 18 kg 600 x 170 x 212 mm / 10 kg SAFIRE TÄYDELLISET LÄMMITINPAKETIT SAFIRE 3200A (0,9kW-3,2kW) elektroninen termostaatti (portaaton) seinäläpivientisarja RST (täydellinen) 2x30 l polttoainesäiliö Hinta 1650 Optiot SAFIRE paketteihin: RST epoxy silk kotelo (Safire 2000/3200) kauko-ohjain SAFIRE 2000A (0,7kW-2,0kW) elektroninen termostaatti (portaaton) seinäläpivientisarja RST (täydellinen) 2x30 l polttoainesäiliö Hinta 1360 GSM 1290 kauko-ohjaus- ja hälytyskeskus genius ohjaustaulu RST, LCD + 335

10 Kännykkälaturi + Lion-akulla 1000mA Hinta 30 LED-otsavalaisin + paristot 3 AAA Kahvinkeitin 8 kuppia 12V/16A Hinta 18 LED-työvalaisin akulla, 12/230V laturi Hinta 29 Hinta 90 MÖKKIVESIJÄRJESTELMÄ Helppo asentaa ja käyttää! Pumppu saa käyttöenergiansa suoraan akusta ja siinä oleva painekytkin käynnistää pumpun automaattisesti kun paine laskee. Pohjaventtiili sallii imuletkun pituuden kasvattamisen useaan metriin (letkun pituus esimerkiksi noin metriä nostokorkeuden ollessa esimerkiksi 5 8 metriä), jolloin pumppu voidaan asentaa kätevästi vaikkapa eteistilaan tai pukuhuoneeseen lähelle akkua. PARMAX-4 Pumppu on 4-kammiorakenteinen mäntä/kalvopumppu. Sen erikoispiirteenä on ohivirtaustoiminta, joka takaa tasaisen virtauksen. Paineentasaussäiliötä ei tarvita. Kuulalaakeroitu kestomagneettimoottori kestää runsastakin kuivakäyntiä. Tuotto 17 l/min max. Max. imukorkeus: 2,6 m Paine: 2,4 bar max. (pohjaventtiilillä 9 m) Liitäntä: 13 mm letkulle Virrankulutus: 7 A max. Max. työntökorkeus: 15 m Hinta 250 VESIJÄRJESTELMÄ PARMAX-4 1 kpl Parmax-4 vesipumppu painekatkaisijalla 1 kpl vesihana 2 kpl putkiklemmarit RST 50 kpl TC-haat johdonkiinnitys 50 kpl TC-haat paineputkelle 1 kpl sulake 16A 1 kpl sulakerasia 1 kpl katkaisija 1 kpl putkiteippi (Teflon) Ruuvit hanalle RST Ruuvit pumpulle 1 kpl sokeripala 1 kpl pohjaventtiili 1/2 1 kpl letkunippa 1 kpl supistusnippa 3/4 x 3/8 2 kpl muoviputken liitin 1/2 Hinta 340

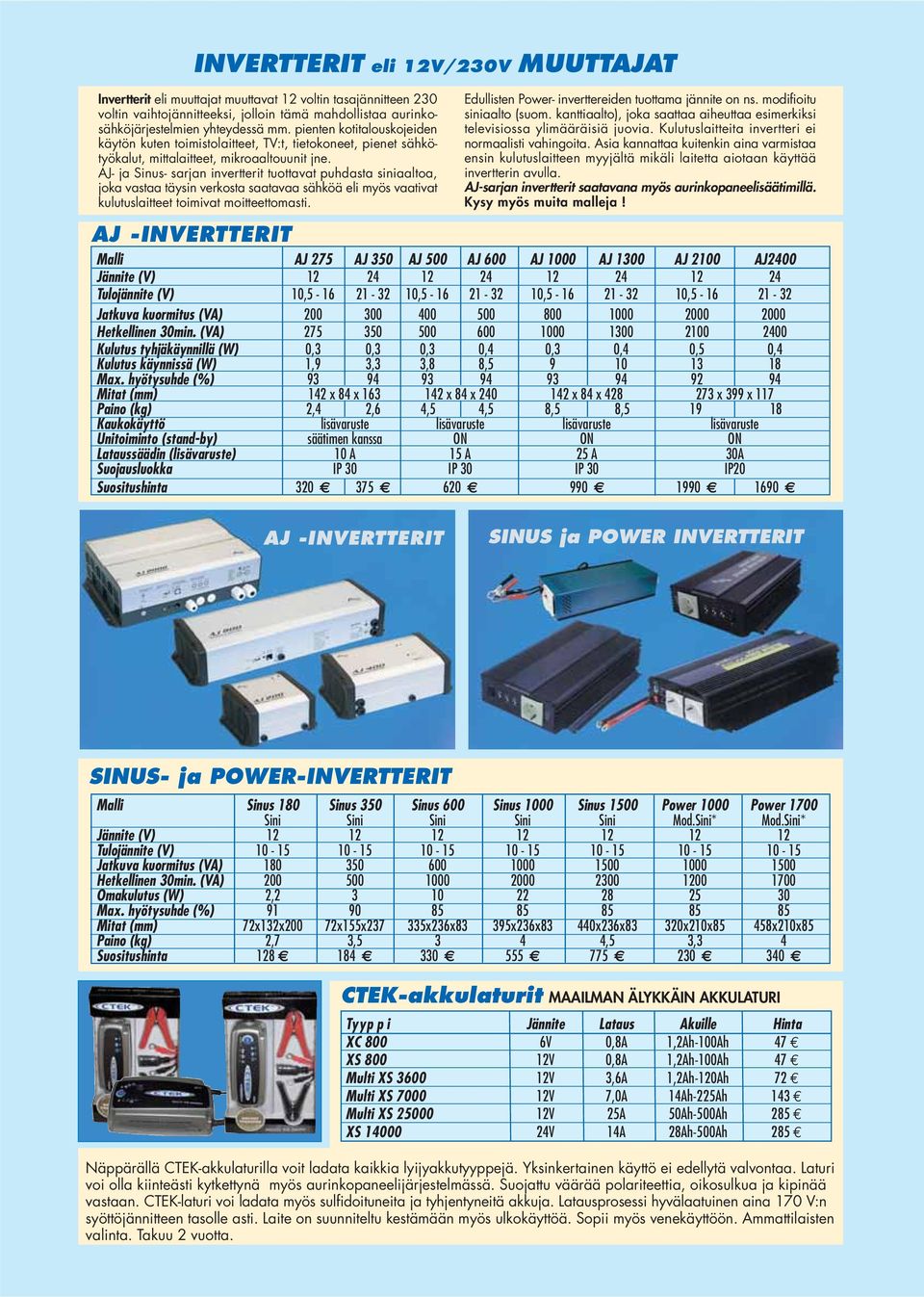

11 INVERTTERIT eli 12V/230V MUUTTAJAT Invertterit eli muuttajat muuttavat 12 voltin tasajännitteen 230 voltin vaihtojännitteeksi, jolloin tämä mahdollistaa aurinkosähköjärjestelmien yhteydessä mm. pienten kotitalouskojeiden käytön kuten toimistolaitteet, TV:t, tietokoneet, pienet sähkötyökalut, mittalaitteet, mikroaaltouunit jne. AJ- ja Sinus- sarjan invertterit tuottavat puhdasta siniaaltoa, joka vastaa täysin verkosta saatavaa sähköä eli myös vaativat kulutuslaitteet toimivat moitteettomasti. Edullisten Power- inverttereiden tuottama jännite on ns. modifioitu siniaalto (suom. kanttiaalto), joka saattaa aiheuttaa esimerkiksi televisiossa ylimääräisiä juovia. Kulutuslaitteita invertteri ei normaalisti vahingoita. Asia kannattaa kuitenkin aina varmistaa ensin kulutuslaitteen myyjältä mikäli laitetta aiotaan käyttää invertterin avulla. AJ-sarjan invertterit saatavana myös aurinkopaneelisäätimillä. Kysy myös muita malleja! AJ -INVERTTERIT Malli AJ 275 AJ 350 AJ 500 AJ 600 AJ 1000 AJ 1300 AJ 2100 AJ2400 Jännite (V) Tulojännite (V) 10, , , , Jatkuva kuormitus (VA) Hetkellinen 30min. (VA) Kulutus tyhjäkäynnillä (W) 0,3 0,3 0,3 0,4 0,3 0,4 0,5 0,4 Kulutus käynnissä (W) 1,9 3,3 3,8 8, Max. hyötysuhde (%) Mitat (mm) 142 x 84 x x 84 x x 84 x x 399 x 117 Paino (kg) 2,4 2,6 4,5 4,5 8,5 8, Kaukokäyttö lisävaruste lisävaruste lisävaruste lisävaruste Unitoiminto (stand-by) säätimen kanssa ON ON ON Lataussäädin (lisävaruste) 10 A 15 A 25 A 30A Suojausluokka IP 30 IP 30 IP 30 IP20 Suositushinta AJ -INVERTTERIT SINUS ja POWER INVERTTERIT SINUS- ja POWER-INVERTTERIT Malli Sinus 180 Sinus 350 Sinus 600 Sinus 1000 Sinus 1500 Power 1000 Power 1700 Sini Sini Sini Sini Sini Mod.Sini* Mod.Sini* Jännite (V) Tulojännite (V) Jatkuva kuormitus (VA) Hetkellinen 30min. (VA) Omakulutus (W) 2, Max. hyötysuhde (%) Mitat (mm) 72x132x200 72x155x x236x83 395x236x83 440x236x83 320x210x85 458x210x85 Paino (kg) 2,7 3, ,5 3,3 4 Suositushinta CTEK-akkulaturit MAAILMAN ÄLYKKÄIN AKKULATURI Tyyp p i Jännite Lataus Akuille Hinta XC 800 6V 0,8A 1,2Ah-100Ah 47 XS V 0,8A 1,2Ah-100Ah 47 Multi XS V 3,6A 1,2Ah-120Ah 72 Multi XS V 7,0A 14Ah-225Ah 143 Multi XS V 25A 50Ah-500Ah 285 XS V 14A 28Ah-500Ah 285 Näppärällä CTEK-akkulaturilla voit ladata kaikkia lyijyakkutyyppejä. Yksinkertainen käyttö ei edellytä valvontaa. Laturi voi olla kiinteästi kytkettynä myös aurinkopaneelijärjestelmässä. Suojattu väärää polariteettia, oikosulkua ja kipinää vastaan. CTEK-laturi voi ladata myös sulfidoituneita ja tyhjentyneitä akkuja. Latausprosessi hyvälaatuinen aina 170 V:n syöttöjännitteen tasolle asti. Laite on suunniteltu kestämään myös ulkokäyttöä. Sopii myös venekäyttöön. Ammattilaisten valinta. Takuu 2 vuotta.

12 LATURI INVERTTERIT Erittäin laadukkaat Studerin sekä Victron Energyn Multiplus invertterilaturit.laitteita voidaan käyttää erinomaisesti mökeillä, veneissä sekä ajoneuvokalustossa. Laitteita voidaan käytää myös UPS-laitteena. Mökkikäyttöön soveltuu parhaiten Studerin mallit niiden erinomaisen pienen oman virrankulutuksen vuoksi, niissä on vielä lisänä unitoiminto: kun laitetta ei käytetä se menee itsestään unitilaan ja pudottaa näin oman virrankulutuksen kymmenesosaan normaalista. Tämä ominaisuus on erittäin tärkeä varsinkin syksyaikaan kun virrantuotto aurinkopaneeleista vähenee. STUDER STUDER tekniset tiedot Malli XPC XPC XPC C C C HPC HPC HPC HPC Tulojännite V Jännitealue V (9.5-17) (19-34) (36-68) (9.5-17) (19-34) (36-68) (9.5-17) (19-34) (36-68) Jatkuva kuormitusteho, W Kuormitusteho 30 min, W Kuormitusteho 5 s, W 3 X jatkuva kuormitusteho Hyötysuhde 94 % 95 % 94 % 95 % 93 % 94 % 96 % Ulostulojännite, V Siniaalto 230 VAC omakulutus OFF/Valmius/ON 0,5/0,6/4W 0,8/0,9/7W 1,2/1,3/7W 0,5/0,6/6W 0,8/0,9/9W 1,2/1,4/12W 1,4/1,8/10W 1,7/2/16W 2/2,5/18W 2/3/30W Akkulaturi (4-portainen) I-U-Uo-Equalisointi Latausvirta, A 0-45 A 0-37 A 0-20 A 0-55 A 0-50 A A A 0-70 A 0-90 A Maksimi tulojännite VAC 265 VAC Minimi Tulojännite, VAC VAC Tulotaajuus, Hz Hz Aurinkopaneelisäädin optio Maksimi avoinjännite, V 25 V 45 V 90 V 25 V 45 V 90 V Aurinkopaneelisäädintä ei saatavilla Maksimi latausvirta, A 30 A 30 A 20 A 30 A 30 A 20 A Aurinkopaneelisäädintä ei saatavilla Takuu ja mitat Takuu 2 vuotta Mitat s x l x k, mm 124x215 x x21x x215x x288x x288x500 Paino, kg 11,7 12, ,1 29, Hinta STUDER PHOENIX MULTIPLUS PHOENIX PHOENIX MULTIPLUS tekniset tiedot Malli C12/800/35 C24/800/16 C12/1200/50 C24/1200/25 C12/1600/70 C24/1600/40 C12/2000/80 C24/2000/5012/3000/120 24/3000/70 48/3000/35 Tulojännite V Jännitealue V 9, , , , , Jatkuva kuormitusteho, W Käyynnistys piikkiteho, W 2 X jatkuva kuormitusteho Hyötysuhde 92 % 94 % 93 % 94 % 93 % 94 % 93 % 94 % 93 % 94 % 95 % Ulostulojännite, V Siniaalto 230 VAC Tyhjäkäyntikulutus, W 5 W 8 W 5 W 8 W 5 W 8 W 10 W 10 W 10 W 10 W 12 W Akkulaturi Latausvirta, A 35 A 16 A 50 A 25 A 70 A 40 A 80 A 50 A 120 A 70 A 40 A Tulojännite VAC VAC Tulotaajuus, Hz HZ Takuu ja mitat Takuu 2 vuotta Mitat s x l x k, mm 110 x 214 x x 255 x x 258 x 362 Paino, kg Hinta

13 EUROSOLAR BIGPOWER 230V KAAVIO Paneelit Invertteri + laturi + aurinkopaneelisäädin Akusto Kaukokäyttö Generaattori Starttikäsky generaattorille Kulutuspistokkeet tai keskukseen Eurosolar BigPower -järjestelmä, kun seuraavat seikat aurinkosähköjärjestelmässä ovat tärkeitä: Mahdollistaa normaalien kodin sähkölaitteiden käytön Ei pelkoa sähkön loppumisesta kesken Valmius liittyä sähköverkkoon tulevaisuudessa Järjestelmässä olevien paneelien tuottama energia varastoidaan akustoon, josta se muutetaan normaaliksi 230 voltin vaihtosähköksi kulutuskojeille. Tämä mahdollistaa tavanomaisten kodinkoneiden kuten television, jääkaapin, pakastimen, kahvinkeittimen, radion, mikroaaltouunin tai hiustenkuivaimen käytön.koska mökin sähköistykseen käytetään normaalia 230V asennusta keskuksineen, voidaan koska tahansa helposti liittyä sähköverkkoon. Tästä johtuen järjestelmän asennuksessa on käytettävä hyväksyttyä sähköurakoitsijaa. Eurosolar BigPower -järjestelmä tulee mitoittaa siten, että saatava sähköenergian määrä kattaa kaiken sähkönkulutuksen normaalikäytössä. Ympärivuotisessa käytössä voidaan järjestelmään liittää myös tuuligeneraattori sekä aggregaatti. Paneelisto voidaan asentaa normaalisti katolle tai sopivien telineiden avulla myös maastoon. Eurosolar BigPower -järjestelmä sisältää erittäin kehittyneen keskusyksikön johon on integroitu kaikki toiminnot jotka tekevät BigPower -järjestelmästä markkinoiden kehittyneimmän. Invertteri, tehokas akkulaturi aggregaattia varten sekä aurinkokennoston lataussäädin samassa kompaktissa paketissa. Tämä tarkoittaa selkeää järjestelmää jota on helppo hallita. Lisäksi C- ja HPC- yksiköissä automaattinen aggregaatin käynnistysmahdollisuus. Lisävarusteena saatavana etähallintayksikkö, jolla järjestelmän tilaa voidaan ohjata ja tarkkailla. EUROSOLAR BIGPOWER 230V JÄRJESTELMÄT Tässä neljä valmista malliesimerkkiä laadukkaista järjestelmistä. Paketit saatavana myös yksilöllisesti mitoitettuna ja suunniteltuna jokaisen käyttötarpeen mukaan. Ammattitaitoiset jälleenmyyjämme ovat palveluksessanne. Eurosolar BigPower 400/2200 W järjestelmä 4 x SunSet 100 W + telineet 6 x Victron AGM akku 200 Ah 1 x Studer XPC2200 W/37 A/24 V sisältää 37 A/24 V akkulaturin 1 x XPC-kaukokäyttö 5 paria akkukytkentäkaapeleita tuotto 2480 Wh / vrk Hinta 7600 Eurosolar BigPower 600/2600W järjestelmä 6 x SunSet 100 W + terästelineet 6 x Victron AGM akku 200 Ah 1 x Studer C2600 W/55 A/24 V sisältää 55 A/24 V akkulaturin + säädin 30A 5 paria akkukytkentäkaapeleita tuotto 3760 Wh / vrk Hinta 9800 Eurosolar BigPower 800/2600W järjestelmä 8 x SunSet 100 W + terästelineet 8 x Victron AGM akku 200 Ah 1 x Studer C2600 W/55 A/24 V sisältää 55 A/24 V akkulaturin + säädin 30A 1 x XPC-kaukokäyttö 7 paria akkukytkentäkaapeleita tuotto 5020 Wh / vrk Hinta Eurosolar BigPower 1040/4400W järjestelmä 8 x Kyocera 130 W + terästelineet 10 x Victron AGM akku 200 Ah 1 x Studer HPC4400 W/100 A/24 V sisältää 100 A/24 V akkulaturin 1 x Steca PR 30 A LCD 9 paria akkukytkentäkaapeleita tuotto 6530 Wh / vrk Hinta 14900

14 12 V VALAISIMET Euro-Suutari Hinta E27 (ei sis. polttimoa) 20 Rondo yleisvalo G4,10 W halogeeni 16 Sky kostean tilan valaisin G4, 2 x 10 W halogeeni 21 Soft yleisvalo G4, 2 x 5 W halogeeni 20 Cirro yleisvalo G4, 10 W halogeeni 17 2 D yleisvalaisin 2D, 16 W loisteputki 60 Alpha yleisvalaisin 2 x 8 W loisteputki 30 Tube valkoinen yleisvalo Gu 5,3 MR 11, 10 W halogeeni 25 Petit valkoinen, ruskea ja beige yleisvalo G4, 10 W halogeeni 17 Star kalustevalaisin G4, 10 W 11 Bayspot messinki seinävalaisin G4, 10 W 40 Classic messinki seinävalaisin G4, 10 W 40 Antica + PL -11W ulkovalaisin 49 Soihtu + PL -11W ulkovalaisin 35 PL -15W ja -11W 15 Energiansäästölamput Pistorasia 12V 9 Pistotulppa 12V 4,50 Jakorasia 6 1 os. kytkin ruuviliittimillä 10 2 os. kytkin ruuviliittimillä 16 Porraskytkin ruuviliittimillä 25

15 LEDit uutuudet LED Alumiini listavalaisin Hinta kääntyy 180, kulutus 0,8W/12V lämmin valkoinen 3400k, leveys 215 mm LED Alumiini listavalaisin kääntyy 180, kulutus 1,6W/12V lämmin valkoinen3400k,leveys356 mm LED Marine valaisin Tiikki varustettu kytkimellä valoa hajoittava kupu lämmin valkoinen 3400k kulutus 4,4W/12V 49 3-LED Taskulamppu aurinkopaneeli, sisäinen akku 3xUltra-LED 12 6-LED Taskulmppu aaurinkopaneeli, sisäinen akku, alumiinia 17 Painonappi 6-LED toimii paristoilla, magneetti- tai tarrakiinnitys 2 kpl/pakkaus LED 3-0sainen lista 3x310 mm 12-LED lista lämmin valkoinen3400k 3x1W/12V LED Upotettava lämmin valkoinen 3400k upotettava syvyys 15 mm asennusreikä Ø 58 mm ulkokehä Ø 80 mm kulutus 1w/12V hopea 19 kulta 23 9-LED Lukuvalo seinäkiinnitys varustettu kytkimellä 30 cm taipuisa varsi kulutus 0,8W/12V lämmin valkoinen 3400k LED Pallovalaisin E14 tai E27 kannalla, valkoinen opaalikupu, kulutus 2W/12V 17 9-LED Halogeenikantaan MR11 tai MR16 kannalla, lämmin valkoinen 3400k, kulutus 0,9W/12V 10

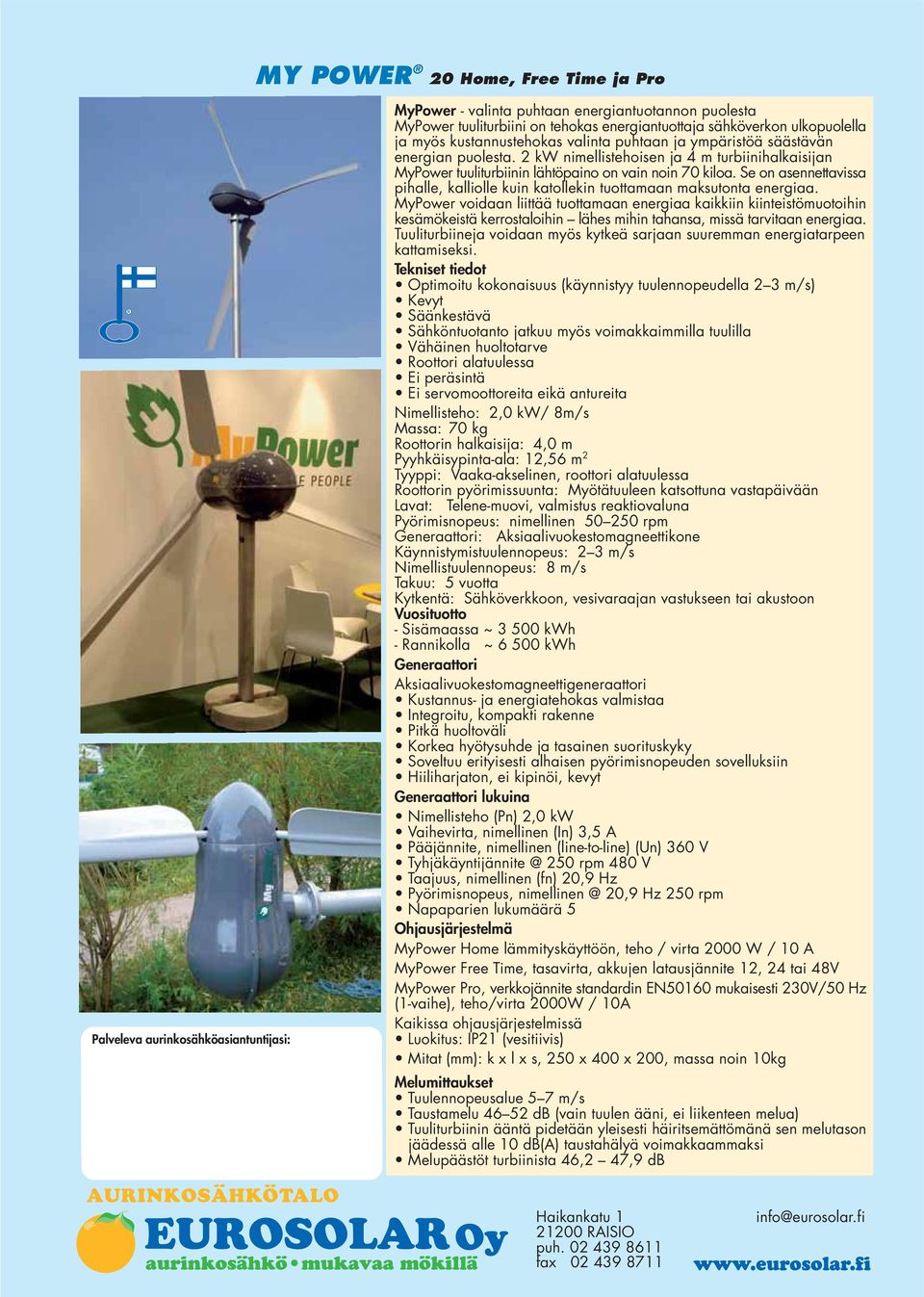

16 MY POWER 20 Home, Free Time ja Pro Palveleva aurinkosähköasiantuntijasi: MyPower - valinta puhtaan energiantuotannon puolesta MyPower tuuliturbiini on tehokas energiantuottaja sähköverkon ulkopuolella ja myös kustannustehokas valinta puhtaan ja ympäristöä säästävän energian puolesta. 2 kw nimellistehoisen ja 4 m turbiinihalkaisijan MyPower tuuliturbiinin lähtöpaino on vain noin 70 kiloa. Se on asennettavissa pihalle, kalliolle kuin katollekin tuottamaan maksutonta energiaa. MyPower voidaan liittää tuottamaan energiaa kaikkiin kiinteistömuotoihin kesämökeistä kerrostaloihin lähes mihin tahansa, missä tarvitaan energiaa. Tuuliturbiineja voidaan myös kytkeä sarjaan suuremman energiatarpeen kattamiseksi. Tekniset tiedot Optimoitu kokonaisuus (käynnistyy tuulennopeudella 2 3 m/s) Kevyt Säänkestävä Sähköntuotanto jatkuu myös voimakkaimmilla tuulilla Vähäinen huoltotarve Roottori alatuulessa Ei peräsintä Ei servomoottoreita eikä antureita Nimellisteho: 2,0 kw/ 8m/s Massa: 70 kg Roottorin halkaisija: 4,0 m Pyyhkäisypinta-ala: 12,56 m 2 Tyyppi: Vaaka-akselinen, roottori alatuulessa Roottorin pyörimissuunta: Myötätuuleen katsottuna vastapäivään Lavat: Telene-muovi, valmistus reaktiovaluna Pyörimisnopeus: nimellinen rpm Generaattori: Aksiaalivuokestomagneettikone Käynnistymistuulennopeus: 2 3 m/s Nimellistuulennopeus: 8 m/s Takuu: 5 vuotta Kytkentä: Sähköverkkoon, vesivaraajan vastukseen tai akustoon Vuosituotto - Sisämaassa ~ kwh - Rannikolla ~ kwh Generaattori Aksiaalivuokestomagneettigeneraattori Kustannus- ja energiatehokas valmistaa Integroitu, kompakti rakenne Pitkä huoltoväli Korkea hyötysuhde ja tasainen suorituskyky Soveltuu erityisesti alhaisen pyörimisnopeuden sovelluksiin Hiiliharjaton, ei kipinöi, kevyt Generaattori lukuina Nimellisteho (Pn) 2,0 kw Vaihevirta, nimellinen (In) 3,5 A Pääjännite, nimellinen (line-to-line) (Un) 360 V 250 rpm 480 V Taajuus, nimellinen (fn) 20,9 Hz Pyörimisnopeus, 20,9 Hz 250 rpm Napaparien lukumäärä 5 Ohjausjärjestelmä MyPower Home lämmityskäyttöön, teho / virta 2000 W / 10 A MyPower Free Time, tasavirta, akkujen latausjännite 12, 24 tai 48V MyPower Pro, verkkojännite standardin EN50160 mukaisesti 230V/50 Hz (1-vaihe), teho/virta 2000W / 10A Kaikissa ohjausjärjestelmissä Luokitus: IP21 (vesitiivis) Mitat (mm): k x l x s, 250 x 400 x 200, massa noin 10kg Melumittaukset Tuulennopeusalue 5 7 m/s Taustamelu db (vain tuulen ääni, ei liikenteen melua) Tuuliturbiinin ääntä pidetään yleisesti häiritsemättömänä sen melutason jäädessä alle 10 db(a) taustahälyä voimakkaammaksi Melupäästöt turbiinista 46,2 47,9 db AURINKOSÄHKÖTALO Haikankatu RAISIO puh fax info@eurosolar.fi
