1 FLENDER RUPEX kytkin Mallit RWN, RWS, RWB, RBS ja RFN, RFS Käyttöohje FLENDER couplings

2 FLENDER RUPEX kytkin Mallit RWN, RWS, RWB, RBS ja RFN, RFS Käyttöohje Alkuperäisen käyttöohjeen käännös Tekniset tiedot Ohjeita Asennus Käyttöönotto ja käyttö Häiriöt, häiriöiden syyt ja korjaustoimenpiteet Huolto ja kunnossapito Varaosien varastossapito Selityksiä 8 2 / 28

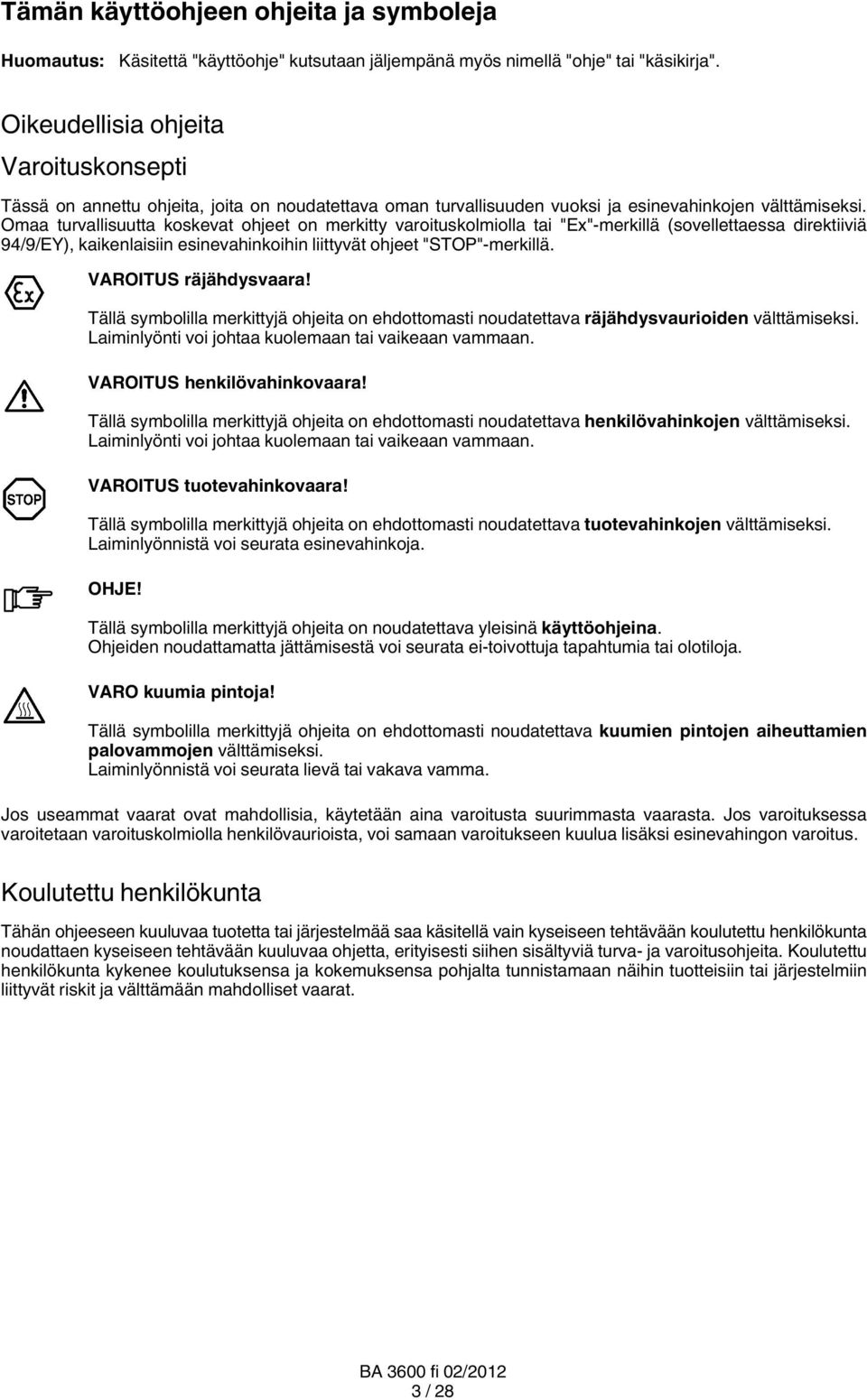

3 Tämän käyttöohjeen ohjeita ja symboleja Huomautus: Käsitettä "käyttöohje" kutsutaan jäljempänä myös nimellä "ohje" tai "käsikirja". Oikeudellisia ohjeita Varoituskonsepti Tässä on annettu ohjeita, joita on noudatettava oman turvallisuuden vuoksi ja esinevahinkojen välttämiseksi. Omaa turvallisuutta koskevat ohjeet on merkitty varoituskolmiolla tai "Ex" merkillä (sovellettaessa direktiiviä 94/9/EY), kaikenlaisiin esinevahinkoihin liittyvät ohjeet "STOP" merkillä. VAROITUS räjähdysvaara! Tällä symbolilla merkittyjä ohjeita on ehdottomasti noudatettava räjähdysvaurioiden välttämiseksi. Laiminlyönti voi johtaa kuolemaan tai vaikeaan vammaan. VAROITUS henkilövahinkovaara! Tällä symbolilla merkittyjä ohjeita on ehdottomasti noudatettava henkilövahinkojen välttämiseksi. Laiminlyönti voi johtaa kuolemaan tai vaikeaan vammaan. VAROITUS tuotevahinkovaara! Tällä symbolilla merkittyjä ohjeita on ehdottomasti noudatettava tuotevahinkojen välttämiseksi. Laiminlyönnistä voi seurata esinevahinkoja. OHJE! Tällä symbolilla merkittyjä ohjeita on noudatettava yleisinä käyttöohjeina. Ohjeiden noudattamatta jättämisestä voi seurata ei toivottuja tapahtumia tai olotiloja. VARO kuumia pintoja! Tällä symbolilla merkittyjä ohjeita on ehdottomasti noudatettava kuumien pintojen aiheuttamien palovammojen välttämiseksi. Laiminlyönnistä voi seurata lievä tai vakava vamma. Jos useammat vaarat ovat mahdollisia, käytetään aina varoitusta suurimmasta vaarasta. Jos varoituksessa varoitetaan varoituskolmiolla henkilövaurioista, voi samaan varoitukseen kuulua lisäksi esinevahingon varoitus. Koulutettu henkilökunta Tähän ohjeeseen kuuluvaa tuotetta tai järjestelmää saa käsitellä vain kyseiseen tehtävään koulutettu henkilökunta noudattaen kyseiseen tehtävään kuuluvaa ohjetta, erityisesti siihen sisältyviä turva ja varoitusohjeita. Koulutettu henkilökunta kykenee koulutuksensa ja kokemuksensa pohjalta tunnistamaan näihin tuotteisiin tai järjestelmiin liittyvät riskit ja välttämään mahdolliset vaarat. 3 / 28

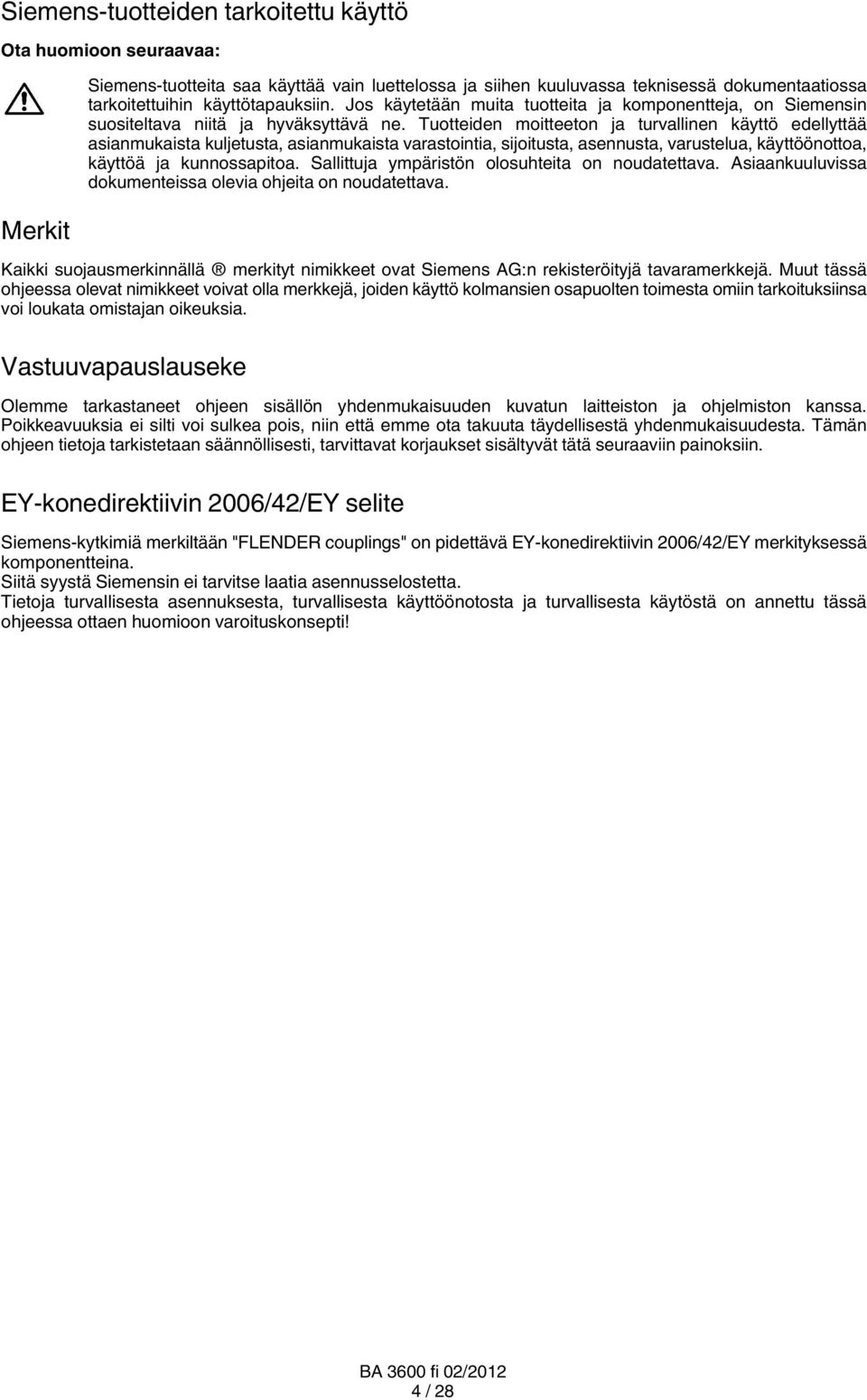

4 Siemens tuotteiden tarkoitettu käyttö Ota huomioon seuraavaa: Merkit Siemens tuotteita saa käyttää vain luettelossa ja siihen kuuluvassa teknisessä dokumentaatiossa tarkoitettuihin käyttötapauksiin. Jos käytetään muita tuotteita ja komponentteja, on Siemensin suositeltava niitä ja hyväksyttävä ne. Tuotteiden moitteeton ja turvallinen käyttö edellyttää asianmukaista kuljetusta, asianmukaista varastointia, sijoitusta, asennusta, varustelua, käyttöönottoa, käyttöä ja kunnossapitoa. Sallittuja ympäristön olosuhteita on noudatettava. Asiaankuuluvissa dokumenteissa olevia ohjeita on noudatettava. Kaikki suojausmerkinnällä merkityt nimikkeet ovat Siemens AG:n rekisteröityjä tavaramerkkejä. Muut tässä ohjeessa olevat nimikkeet voivat olla merkkejä, joiden käyttö kolmansien osapuolten toimesta omiin tarkoituksiinsa voi loukata omistajan oikeuksia. Vastuuvapauslauseke Olemme tarkastaneet ohjeen sisällön yhdenmukaisuuden kuvatun laitteiston ja ohjelmiston kanssa. Poikkeavuuksia ei silti voi sulkea pois, niin että emme ota takuuta täydellisestä yhdenmukaisuudesta. Tämän ohjeen tietoja tarkistetaan säännöllisesti, tarvittavat korjaukset sisältyvät tätä seuraaviin painoksiin. EY konedirektiivin 2006/42/EY selite Siemens kytkimiä merkiltään "FLENDER couplings" on pidettävä EY konedirektiivin 2006/42/EY merkityksessä komponentteina. Siitä syystä Siemensin ei tarvitse laatia asennusselostetta. Tietoja turvallisesta asennuksesta, turvallisesta käyttöönotosta ja turvallisesta käytöstä on annettu tässä ohjeessa ottaen huomioon varoituskonsepti! 4 / 28

5 Sisältö 1. Tekniset tiedot Kierrosluvut, geometriatiedot ja painot Puskurit (5) Ohjeita Turvaohjeet ja yleisiä ohjeita Kytkinosien merkintä käytettäväksi räjähdysalttiilla alueilla Käyttöolosuhteet Asennus Valmisporauksen asennus Sovitejousen uran asennus Aksiaalinen lukitus Tasapainotus valmisporauksen asennuksen jälkeen Lieriö ja kartiomaisella porausreiällä varustettujen kytkinosien asentaminen sovitejousella Lieriö ja kartiomaisten puristusliitosten kytkinosien asentaminen öljyhydrauliseen kutistukseen Kytkimen asennus Mahdolliset siirtymät Aksiaalinen siirtymä Kulmasiirtymä Säteittäinen siirtymä Oikaisu Akselin siirtymäarvoja käytössä Kiristysvääntömomenttien ja avainvälien kohdistus Käyttöönotto ja käyttö Häiriöt, häiriöiden syyt ja korjaustoimenpiteet Mahdolliset häiriön syyt Epäasianmukainen käyttö Usein tehtäviä virheitä kytkimen tai kytkimen koon ja/tai mallin valinnassa Usein tehtäviä virhe kytkimen asennuksessa Usein tehtäviä huoltovirheitä Huolto ja kunnossapito Huoltoväli Kuluvien osien vaihto Pulttien ulospuristaminen kytkimen koossa purkulaatikolla Pulttien ulospuristaminen kytkinkoossa rasvalla Kytkinosien irrottaminen akseli napaliitoksessa, jossa on sovitejousi Öljyhyhdrauliseen kutistukseen tarkoitettujen lieriö ja kartiomaisten puristusliitosten kytkinosien irrottaminen Varaosien varastossapito Varaosat Selityksiä EG vaatimustenmukaisuusvakuutus / 28

6 1. Tekniset tiedot Ohje kuvaa kytkintä vaaka asennossa, missä akseli napa liitos on tehty sylinteri tai kartiomallisella porausreiällä ja sovitejousella tai kuumasovitteella. Jos käytetään pystysuoraa asentoa / kallistettua asentoa tai muunlaista akseli napa liitosta, kuten esim. lyhythammastusta DIN 5480:n mukaisesti, on siitä sovittava Siemensin kanssa. Tässä kuvattua kytkintä voidaan käyttää myös räjähdysalttiilla alueilla. Näissä kytkimissä on oltava CE merkintä (katso merkintä kohdasta 2.3). Ilman CE merkintää olevia kytkinosia ei saa käyttää räjähdysalttiilla alueilla. Jos kytkimestä on tehty mittapiirustus, on ensisijaisesti noudatettava sen merkintöjä. Laitteen käyttäjälle on annettava mittapiirustus ja muut dokumentit käyttöön. Osanumerot ja osakuvaukset on annettu vastaavissa varaosapiirustuksissa kappaleessa 7 tai mittapiirustuksessa. 1.1 Kierrosluvut, geometriatiedot ja painot U2 S 1 P U1 2 DA ND1 D1 NL1 NL2 D2 ND2 Kuva 1: Mallit RWN ja RWS 6 / 28

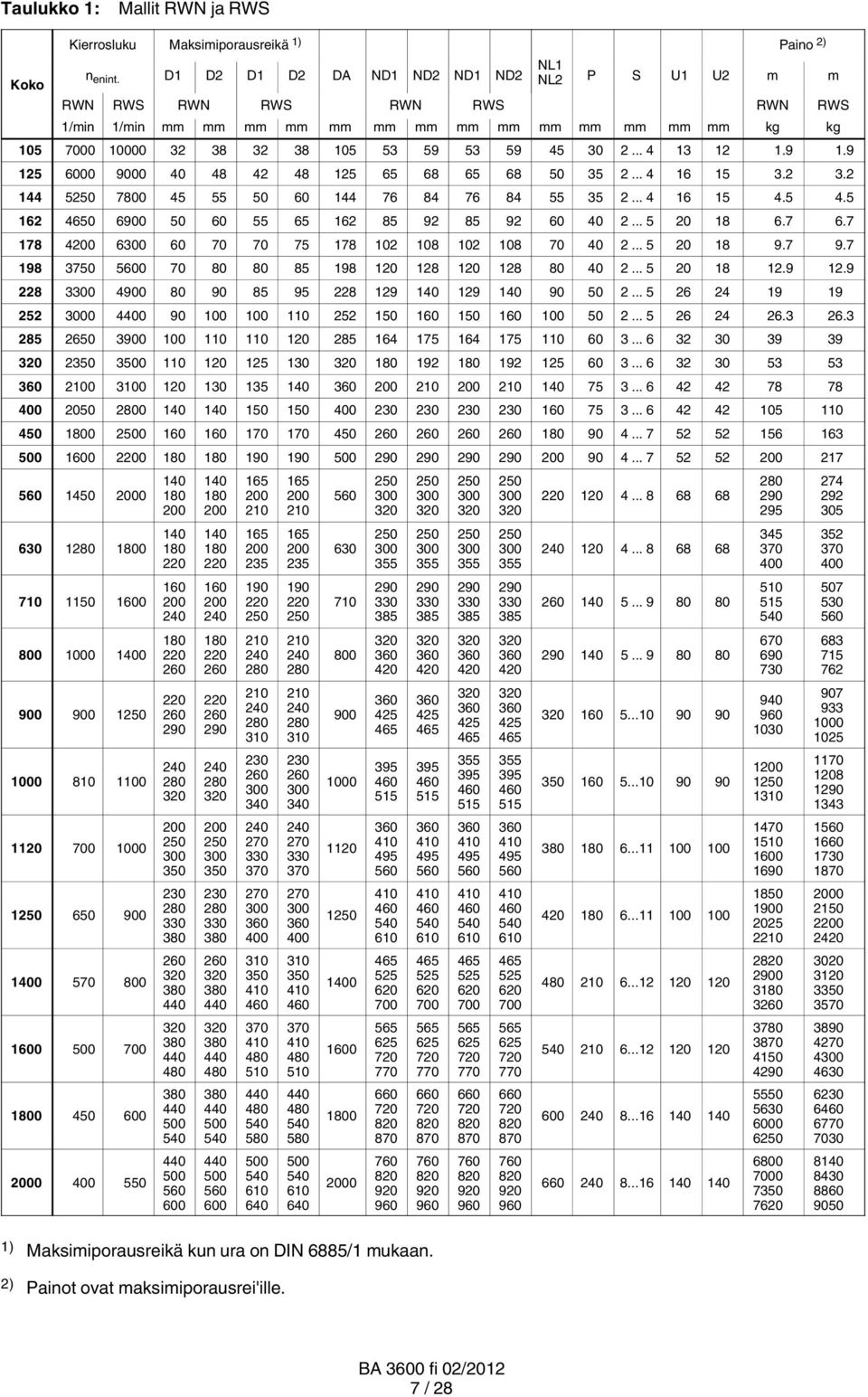

7 Taulukko 1: Mallit RWN ja RWS Kierrosluku Maksimiporausreikä 1) NL1 Paino 2) Koko n enint. D1 D2 D1 D2 DA ND1 ND2 ND1 ND2 NL2 P S U1 U2 m m RWN RWS RWN RWS RWN RWS RWN RWS 1/min 1/min mm mm mm mm mm mm mm mm mm mm mm mm mm mm kg kg ) Maksimiporausreikä kun ura on DIN 6885/1 mukaan. 2) Painot ovat maksimiporausrei'ille. 7 / 28

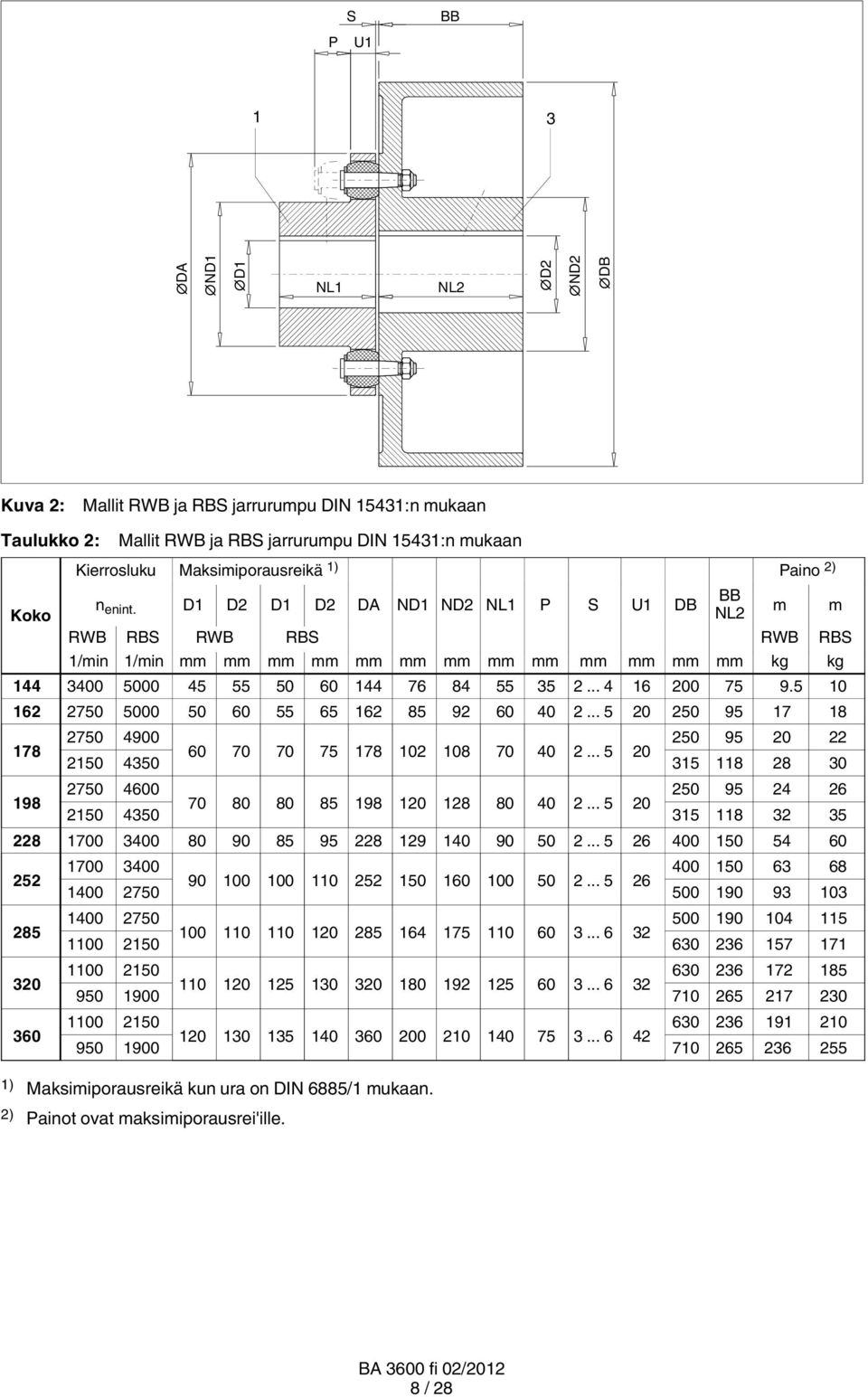

8 P S U1 BB 1 3 DA ND1 D1 NL1 NL2 D2 ND2 DB Kuva 2: Mallit RWB ja RBS jarrurumpu DIN 15431:n mukaan Taulukko 2: Mallit RWB ja RBS jarrurumpu DIN 15431:n mukaan Kierrosluku Maksimiporausreikä 1) Paino 2) n Koko enint. D1 D2 D1 D2 DA ND1 ND2 NL1 P S U1 DB BB NL2 m m RWB RBS RWB RBS RWB RBS 1/min 1/min mm mm mm mm mm mm mm mm mm mm mm mm mm kg kg ) Maksimiporausreikä kun ura on DIN 6885/1 mukaan. 2) Painot ovat maksimiporausrei'ille. 8 / 28

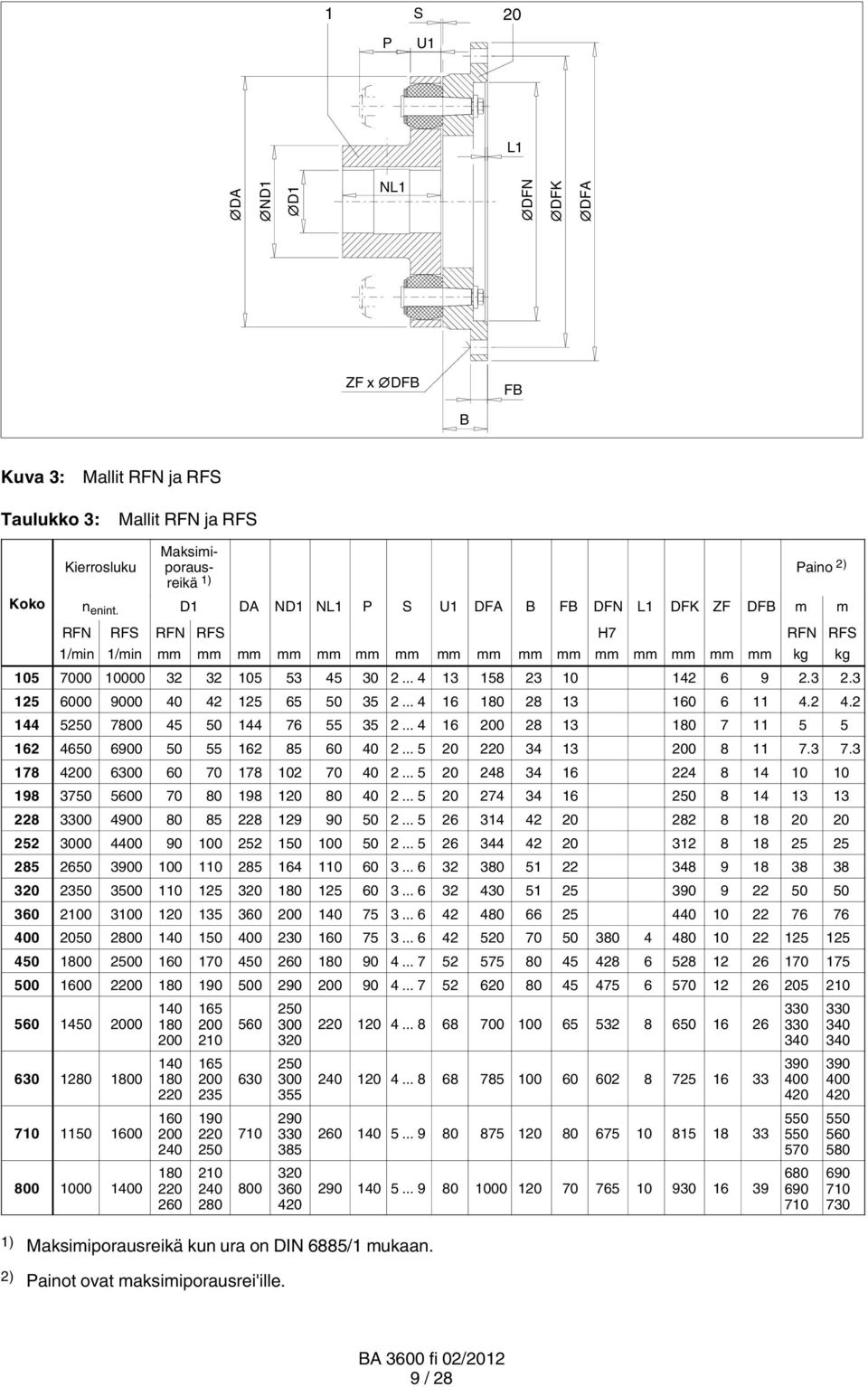

9 1 S 20 P U1 L1 DA ND1 D1 NL1 DFN DFK DFA ZF x DFB FB B Kuva 3: Mallit RFN ja RFS Taulukko 3: Mallit RFN ja RFS Koko Maksimi Kierrosluku poraus reikä 1) Paino 2) n enint. D1 DA ND1 NL1 P S U1 DFA B FB DFN L1 DFK ZF DFB m m RFN RFS RFN RFS H7 RFN RFS 1/min 1/min mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm kg kg ) Maksimiporausreikä kun ura on DIN 6885/1 mukaan. 2) Painot ovat maksimiporausrei'ille. 9 / 28

10 1.2 Puskurit (5) Puskurit saa varastoida 5 vuodeksi. Puskurit on suojattava suoralta auringonvalolta, UV pitoiselta keinovalolta ja hyvin korkeilta tai alhaisilta lämpötiloilta. Puskurit eivät saa joutua kosketuksiin aggressiivisten aineiden kanssa. Puskureita ei saa lämmittää liikaa asennuksen aikana (katso taulukko 4). Puskurit on vaihdettava sarjoittain, vain samoja puskureita saa käyttää. Taulukko 4: RUPEX puskurit Materiaali Kovuusaste Huomautus Merkinnät Lämpötila-alue NBR 80 Shore A Standardi musta puskuri - 30 C:sta + 80 C:een NBR NBR NBR 639 NR HNBR 60 Shore A 90 Shore A 80 Shore A 80 Shore A 80 Shore A Erityinen, pehmeä, resonanssikierrosluvun siirto, nimellisvääntömomentti alennettu Erityinen, kova, resonanssikierrosluvun siirto Erityinen, sähköisesti eristävä Erityinen, käyttö alhaisessa lämpötilassa Erityinen, käyttö korkeassa lämpötilassa musta puskuri, jossa otsapinnalla vihreä piste musta puskuri, jossa otsapinnalla aniliininpunainen piste vihreä puskuri musta puskuri, jossa otsapinnalla valkea piste musta puskuri, jossa otsapinnalla punainen piste - 30 C:sta + 80 C:een - 30 C:sta + 80 C:een - 30 C:sta + 80 C:een - 50 C:sta + 50 C:een - 10 C:sta C:een Sähköisesti eristävät puskurit (vihreä) on sallittu vain räjähdysluokissa IIA ja IIB. Korkean lämpötilan puskureita (punainen merkintä) ei ole lupa käyttää räjähdysalttiilla alueilla. 10 / 28

11 2. Ohjeita 2.1 Turvaohjeet ja yleisiä ohjeita Jokaisen, joka on tekemisissä kytkimen asennuksen, käytön, huollon ja korjauksen kanssa, on luettava ohje ja ymmärrettävä se sekä noudatettava sitä. Ohjeen laiminlyönti voi johtaa tuote, tavara ja/tai henkilövahinkoihin. Vahingot, jotka johtuvat tämän ohjeen laiminlyönnistä, johtavat vastuusta vapauttamiseen. Kuljetuksessa, asennuksessa ja purkamisessa, käytössä sekä huollossa on noudatettava työturvallisuuteen ja ympäristön suojeluun liittyviä määräyksiä. Käytettäessä kuljetuksessa nostolaitteita ja kuorman kiinnityslaitteita on niiden sovelluttava kytkimen painoon. Kytkinosat hävitetään voimassa olevien kansallisten määräysten mukaisesti, mahdollisesti lajiteltuina tai toimitetaan kierrätykseen. Kytkin on varastoitava kuivassa paikassa. On huolehdittava riittävästä säilönnästä. Omavaltaiset muutokset kytkimeen, jotka ovat tässä ohjeessa annetun käsittelyn ulkopuolella, eivät ole sallittuja. Jos kytkimessä on havaittavissa olevia vaurioita, sitä ei saa asentaa eikä ottaa käyttöön! Kytkintä saa käyttää vain sopivalla koteloinnilla voimassa olevien normien mukaisesti. Tämä koskee myös koekäyttöä ja pyörintäsuunnan tarkistuksia. Kytkimessä tehtävät työt saa tehdä ainoastaan seisokin aikana. Käyttöaggregaatti on ehdottomasti lukittava tahattomalta käynnistykseltä. Kytkentäkohtaan on sijoitettava huomautuskilpi, josta ilmenee, että kytkimessä tehdään töitä. Mahdollisesti yleisesti määrättyjen henkilökohtaisten suojavarusteiden lisäksi (turvakengät, työpuku, kypärä, jne.) on kytkimessä tehtävissä töissä käytettävä sopivia suojakäsineitä ja sopivia suojalaseja! On sallittua käyttää vain Siemensin valmistamia varaosia. Kysymyksissä ota yhteyttä: Siemens AG Schlavenhorst Bocholt Tel.: +49 (0)2871 / 92-0 Fax: +49 (0)2871 / / 28

12 2.2 Kytkinosien merkintä käytettäväksi räjähdysalttiilla alueilla Räjähdysherkkinä malleina tilatuissa kytkimissä on kytkinosa 1:n ulkohalkaisijassa seuraava merkintä: Siemens AG II 2G T4 / T5 / T6 D120 C Bocholt Germany (- 50 C) - 30 C T a + 80 C / + 50 C / + 40 C FLENDER couplings RUPEX <rakennusvuosi> I M2 Kytkinosassa 2 4 on leima. Kytkinosa 3 tehdään ilman leimaa. Kytkinosa 3 kuuluu jarrun rakenneryhmään ja jarrujen valmistajan on sertifioitava se. Merkintä tehdään yksi tai kaksirivisenä. Jos lisäksi on leimattu CE merkintää varten kirjaimet "U" yhdessä Siemensin tilausnumeron kanssa, on Siemens toimittanut kytkimen osan poraamatta tai esiporattuna. Siemens toimittaa poraamattomat tai esiporatut kytkimet CE merkinnällä vain sillä edellytyksellä, että tilaaja ottaa luovutusvahvistuksessa vastuun oikeasta jälkityöstä. Käytettäessä sähköisesti eristäviä puskureita on lisätty räjähdysryhmä IIA:n, IIB:n merkintä. 12 / 28

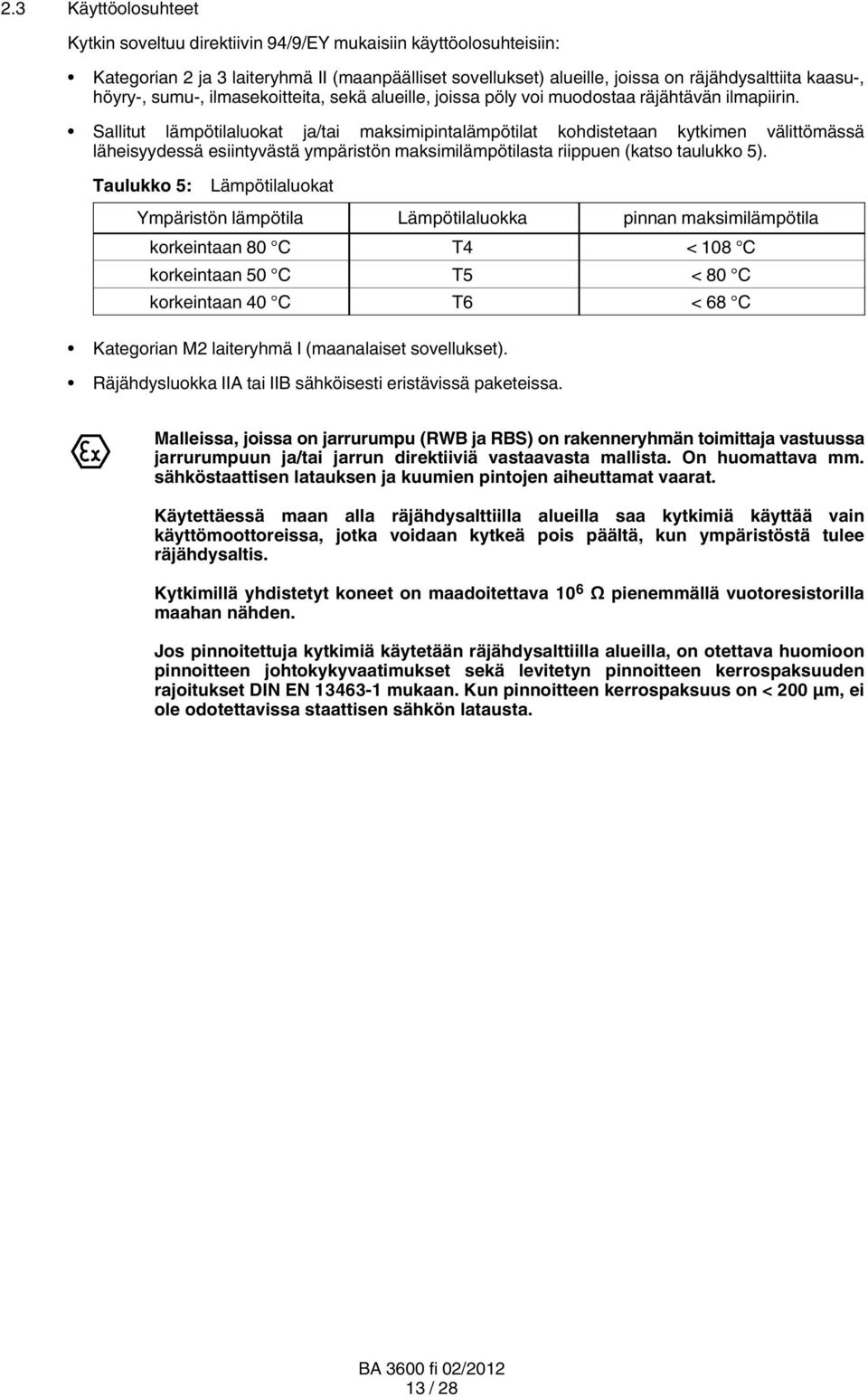

13 2.3 Käyttöolosuhteet Kytkin soveltuu direktiivin 94/9/EY mukaisiin käyttöolosuhteisiin: Kategorian 2 ja 3 laiteryhmä II (maanpäälliset sovellukset) alueille, joissa on räjähdysalttiita kaasu, höyry, sumu, ilmasekoitteita, sekä alueille, joissa pöly voi muodostaa räjähtävän ilmapiirin. Sallitut lämpötilaluokat ja/tai maksimipintalämpötilat kohdistetaan kytkimen välittömässä läheisyydessä esiintyvästä ympäristön maksimilämpötilasta riippuen (katso taulukko 5). Taulukko 5: Lämpötilaluokat Ympäristön lämpötila Lämpötilaluokka pinnan maksimilämpötila korkeintaan 80 C T4 < 108 C korkeintaan 50 C T5 < 80 C korkeintaan 40 C T6 < 68 C Kategorian M2 laiteryhmä I (maanalaiset sovellukset). Räjähdysluokka IIA tai IIB sähköisesti eristävissä paketeissa. Malleissa, joissa on jarrurumpu (RWB ja RBS) on rakenneryhmän toimittaja vastuussa jarrurumpuun ja/tai jarrun direktiiviä vastaavasta mallista. On huomattava mm. sähköstaattisen latauksen ja kuumien pintojen aiheuttamat vaarat. Käytettäessä maan alla räjähdysalttiilla alueilla saa kytkimiä käyttää vain käyttömoottoreissa, jotka voidaan kytkeä pois päältä, kun ympäristöstä tulee räjähdysaltis. Kytkimillä yhdistetyt koneet on maadoitettava 10 6 Ω pienemmällä vuotoresistorilla maahan nähden. Jos pinnoitettuja kytkimiä käytetään räjähdysalttiilla alueilla, on otettava huomioon pinnoitteen johtokykyvaatimukset sekä levitetyn pinnoitteen kerrospaksuuden rajoitukset DIN EN mukaan. Kun pinnoitteen kerrospaksuus on < 200 μm, ei ole odotettavissa staattisen sähkön latausta. 13 / 28

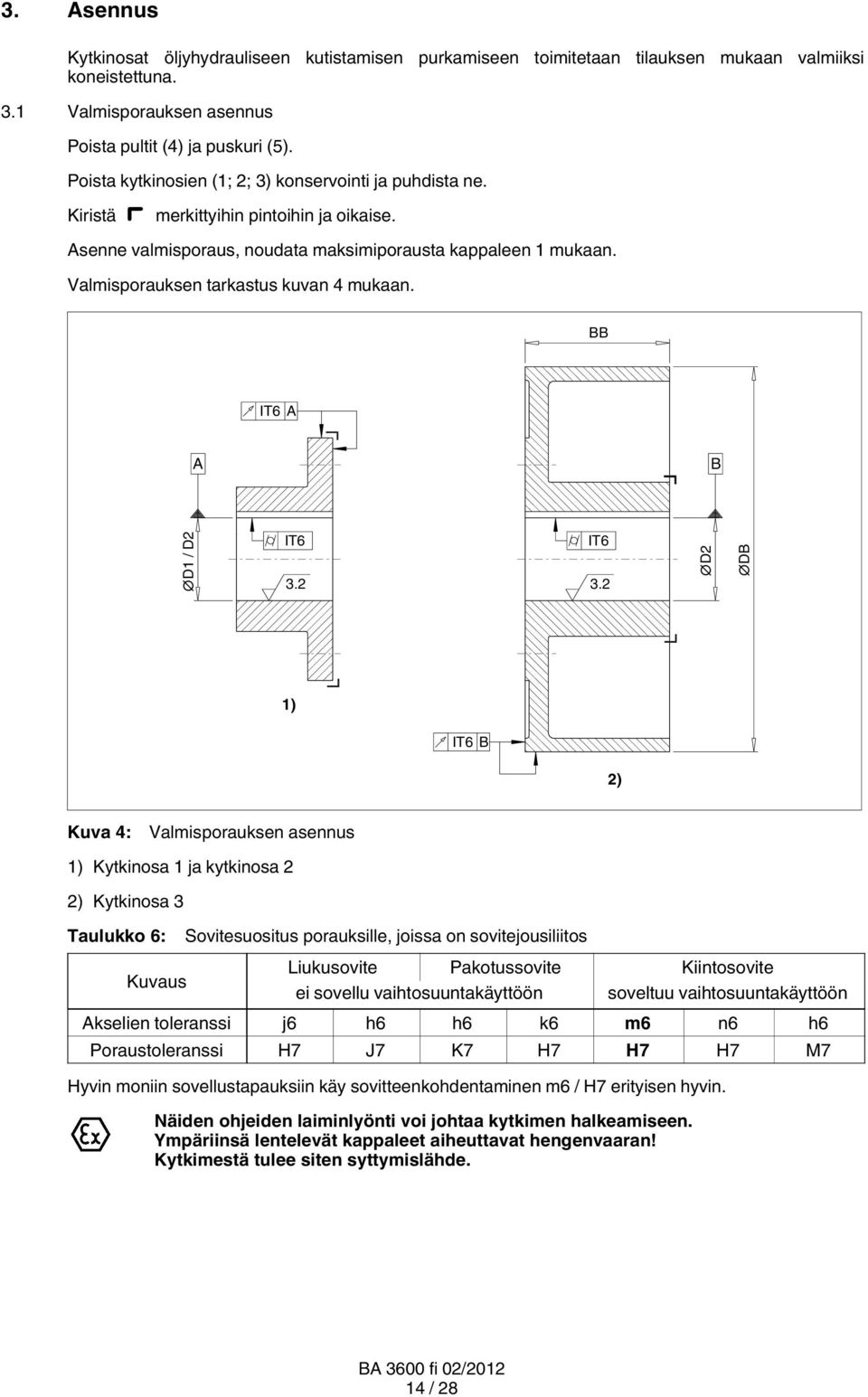

14 3. Asennus Kytkinosat öljyhydrauliseen kutistamisen purkamiseen toimitetaan tilauksen mukaan valmiiksi koneistettuna. 3.1 Valmisporauksen asennus Poista pultit (4) ja puskuri (5). Poista kytkinosien (1; 2; 3) konservointi ja puhdista ne. Kiristä merkittyihin pintoihin ja oikaise. Asenne valmisporaus, noudata maksimiporausta kappaleen 1 mukaan. Valmisporauksen tarkastus kuvan 4 mukaan. BB IT6 A A B D1 / D2 IT6 IT D2 DB 1) IT6 B 2) Kuva 4: Valmisporauksen asennus 1) Kytkinosa 1 ja kytkinosa 2 2) Kytkinosa 3 Taulukko 6: Kuvaus Sovitesuositus porauksille, joissa on sovitejousiliitos Liukusovite Pakotussovite Kiintosovite ei sovellu vaihtosuuntakäyttöön soveltuu vaihtosuuntakäyttöön Akselien toleranssi j6 h6 h6 k6 m6 n6 h6 Poraustoleranssi H7 J7 K7 H7 H7 H7 M7 Hyvin moniin sovellustapauksiin käy sovitteenkohdentaminen m6 / H7 erityisen hyvin. Näiden ohjeiden laiminlyönti voi johtaa kytkimen halkeamiseen. Ympäriinsä lentelevät kappaleet aiheuttavat hengenvaaran! Kytkimestä tulee siten syttymislähde. 14 / 28

15 3.2 Sovitejousen uran asennus Sovitejousen ura sijoitetaan puskurin porausreikien tai pultin porausreikien väliin keskelle. Sovitejousen ura DIN 6885/1 ISO JS9:n mukaan tavanomaisissa käyttöolosuhteissa. Sovitejousen uranleveys ISO P9 vaihtosuuntakäytössä. Sovitejousen uranleveys ISO P9 kytkinosassa (3). 3.3 Aksiaalinen lukitus Sijoita säätöruuvi sovitejousen uraan. Vain koossa 105 ja 125 sijoitetaan säätöruuvi 180 :een suhteessa sovitejousen uraan. Säätöruuvin sijainti suunnilleen navan keskeen, kytkinosassa 3 25 :een kulmaan (katso kuva 8). Käytä säätöruuvina kierretappeja DIN 916:n mukaan hammastetulla rengasterällä (säätöruuvin koko taulukon 7 mukaan). Säätöruuvin tulee täyttää kierre mahdollisuuden mukaan eikä saa mennä navan yli. Käytä vaihtoehtoisesti päätylevyä, syvennyksen vuoksi ota yhteyttä Siemensiin. Taulukko 7: Säätöruuvien sijoitus ja kiristysvääntömmomentit Mallit RWN, RWB, RFN Mallit RWS, RBS, RFS Porausalue Säätöruuvin koko Kiristysmomentti Avainleveys Porausalue Säätöruuvin koko Kiristysmomentti Avainleveys yli alle d 1 T A Sisäkuusio yli alle d 1 T A Sisäkuusio mm mm mm Nm mm mm mm mm Nm mm 8 30 M M M M M M M M M M M M M M M Kiristysvääntömomentit koskevat ruuveja, joiden pintoja ei ole käsitelty, ei öljytty tai vain kevyesti öljytty (kitkaluku μ = 0.14). Liukumaalin tai voiteluaine käyttö, joka muuttaa kitkalukua "μ", ei ole sallittua. Ilmoitetut kiristysvääntömomentit T A on määritelty käyttäen DIN ruuvausluokkaa "C" annetun vääntömomentin ± 5 % hajonnalla. 3.4 Tasapainotus valmisporauksen asennuksen jälkeen Voimaluokka valitaan käyttötapausta vastaavasti (kuitenkin väh. G16 DIN ISO 1940:n mukaan). Noudata akselin voimasopimusta DIN ISO 8821:n mukaan. Voimaporaukset eivät saa huonontaa kytkinosien kantokykyä. Voimaporauksissa on jätettävä suurella säteellä riittävästi väliä puskurin porausreikiin, pulttien porausreikiin ja ulkohalkaisijaan. Laippaa ei saa porata kokonaan läpi. Kytkinosan (3) jarrupintaa ei saa vaurioittaa. 15 / 28

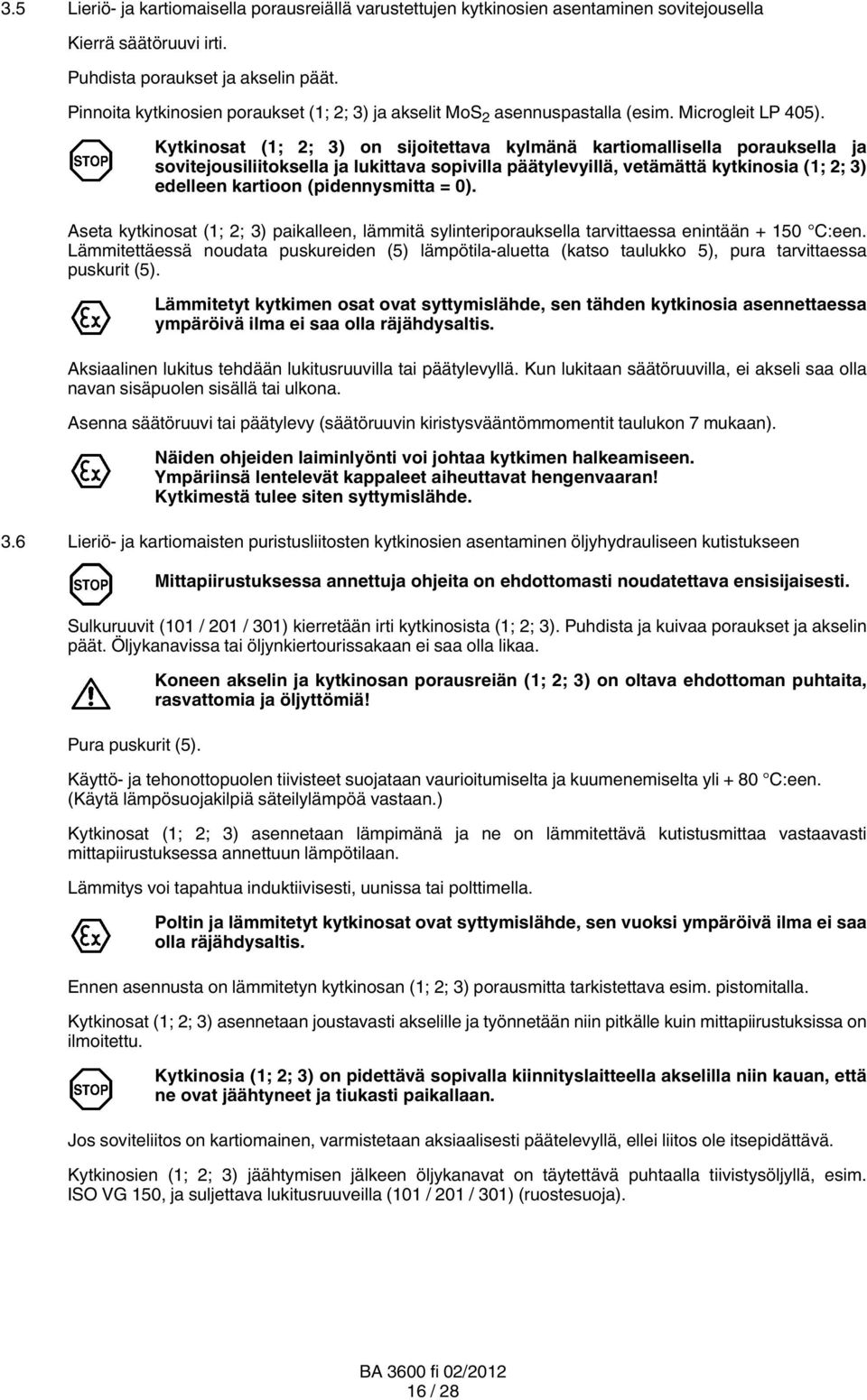

16 3.5 Lieriö ja kartiomaisella porausreiällä varustettujen kytkinosien asentaminen sovitejousella Kierrä säätöruuvi irti. Puhdista poraukset ja akselin päät. Pinnoita kytkinosien poraukset (1; 2; 3) ja akselit MoS 2 asennuspastalla (esim. Microgleit LP 405). Kytkinosat (1; 2; 3) on sijoitettava kylmänä kartiomallisella porauksella ja sovitejousiliitoksella ja lukittava sopivilla päätylevyillä, vetämättä kytkinosia (1; 2; 3) edelleen kartioon (pidennysmitta = 0). Aseta kytkinosat (1; 2; 3) paikalleen, lämmitä sylinteriporauksella tarvittaessa enintään C:een. Lämmitettäessä noudata puskureiden (5) lämpötila aluetta (katso taulukko 5), pura tarvittaessa puskurit (5). Lämmitetyt kytkimen osat ovat syttymislähde, sen tähden kytkinosia asennettaessa ympäröivä ilma ei saa olla räjähdysaltis. Aksiaalinen lukitus tehdään lukitusruuvilla tai päätylevyllä. Kun lukitaan säätöruuvilla, ei akseli saa olla navan sisäpuolen sisällä tai ulkona. Asenna säätöruuvi tai päätylevy (säätöruuvin kiristysvääntömmomentit taulukon 7 mukaan). Näiden ohjeiden laiminlyönti voi johtaa kytkimen halkeamiseen. Ympäriinsä lentelevät kappaleet aiheuttavat hengenvaaran! Kytkimestä tulee siten syttymislähde. 3.6 Lieriö ja kartiomaisten puristusliitosten kytkinosien asentaminen öljyhydrauliseen kutistukseen Mittapiirustuksessa annettuja ohjeita on ehdottomasti noudatettava ensisijaisesti. Sulkuruuvit (101 / 201 / 301) kierretään irti kytkinosista (1; 2; 3). Puhdista ja kuivaa poraukset ja akselin päät. Öljykanavissa tai öljynkiertourissakaan ei saa olla likaa. Pura puskurit (5). Koneen akselin ja kytkinosan porausreiän (1; 2; 3) on oltava ehdottoman puhtaita, rasvattomia ja öljyttömiä! Käyttö ja tehonottopuolen tiivisteet suojataan vaurioitumiselta ja kuumenemiselta yli + 80 C:een. (Käytä lämpösuojakilpiä säteilylämpöä vastaan.) Kytkinosat (1; 2; 3) asennetaan lämpimänä ja ne on lämmitettävä kutistusmittaa vastaavasti mittapiirustuksessa annettuun lämpötilaan. Lämmitys voi tapahtua induktiivisesti, uunissa tai polttimella. Poltin ja lämmitetyt kytkinosat ovat syttymislähde, sen vuoksi ympäröivä ilma ei saa olla räjähdysaltis. Ennen asennusta on lämmitetyn kytkinosan (1; 2; 3) porausmitta tarkistettava esim. pistomitalla. Kytkinosat (1; 2; 3) asennetaan joustavasti akselille ja työnnetään niin pitkälle kuin mittapiirustuksissa on ilmoitettu. Kytkinosia (1; 2; 3) on pidettävä sopivalla kiinnityslaitteella akselilla niin kauan, että ne ovat jäähtyneet ja tiukasti paikallaan. Jos soviteliitos on kartiomainen, varmistetaan aksiaalisesti päätelevyllä, ellei liitos ole itsepidättävä. Kytkinosien (1; 2; 3) jäähtymisen jälkeen öljykanavat on täytettävä puhtaalla tiivistysöljyllä, esim. ISO VG 150, ja suljettava lukitusruuveilla (101 / 201 / 301) (ruostesuoja). 16 / 28

17 3.7 Kytkimen asennus Malleissa RFN ja RFS ruuvataan kytkinosa 20 (20) vastakappaleeseen (kiristysvääntömomentit taulukon 10 mukaan). Asenna puskurit (5) ja pultit (4) tarvittaessa. Noudata lämpötila aluetta (katso taulukko 4). Pulttien ja kartioporausreiän tulee olla ehdottoman puhtaita ja rasvattomia! Kokoa voimaryhmät merkinnän mukaisesti. Kiristä kuusiomutterit (7) tai ruuvit (11) momenttiavaimella (kiristysvääntömomentit taulukon 9 mukaan) ja varmista ruuvien lukitusaineella "keskitiukalle" (esim. Loctite 243). Levitä Loctiteä vain niukasti ruuville (11), muutoin voi olla vaarana, että Loctite sulkee poikkisuuntaisen porausreiän. Oikaise kytkin kohdan 3.8 mukaan. 3.8 Mahdolliset siirtymät S enint. S enint. ΔKa ΔKw ΔKr S väh. S väh. 1) 2) 3) Kuva 5: Mahdolliset siirtymät 1) Aksiaalinen siirtymä (ΔKa) 2) Kulmasiirtymä (ΔKw) 3) Säteittäinen siirtymä (ΔKr) Aksiaalinen siirtymä Välys ΔKa on asetettava mitan "S" sallitun poikkeaman sisään (katso kappale 1) Kulmasiirtymä Kulmasiirtymä ΔKw voidaan mitata välyksen erona (ΔS = S enint. S väh. ). ΔS sall. katso taulukko 8. Jos tarpeen, voidaan sallittu kulmasiirtymä ΔKw laskea seuraavasti: ΔKw sall. RAD:ssa = ΔS sall. / DA ΔS sall. katso taulukko 8. ΔKw sall. GRAD (asteena) = ΔS sall. / DA x 180 / π "DA" mm:nä, katso kappale Säteittäinen siirtymä Sallittu säteittäissiirtymä ΔKr sall. on annettu taulukossa 8 (riippuu käyttökierrosluvusta). 17 / 28

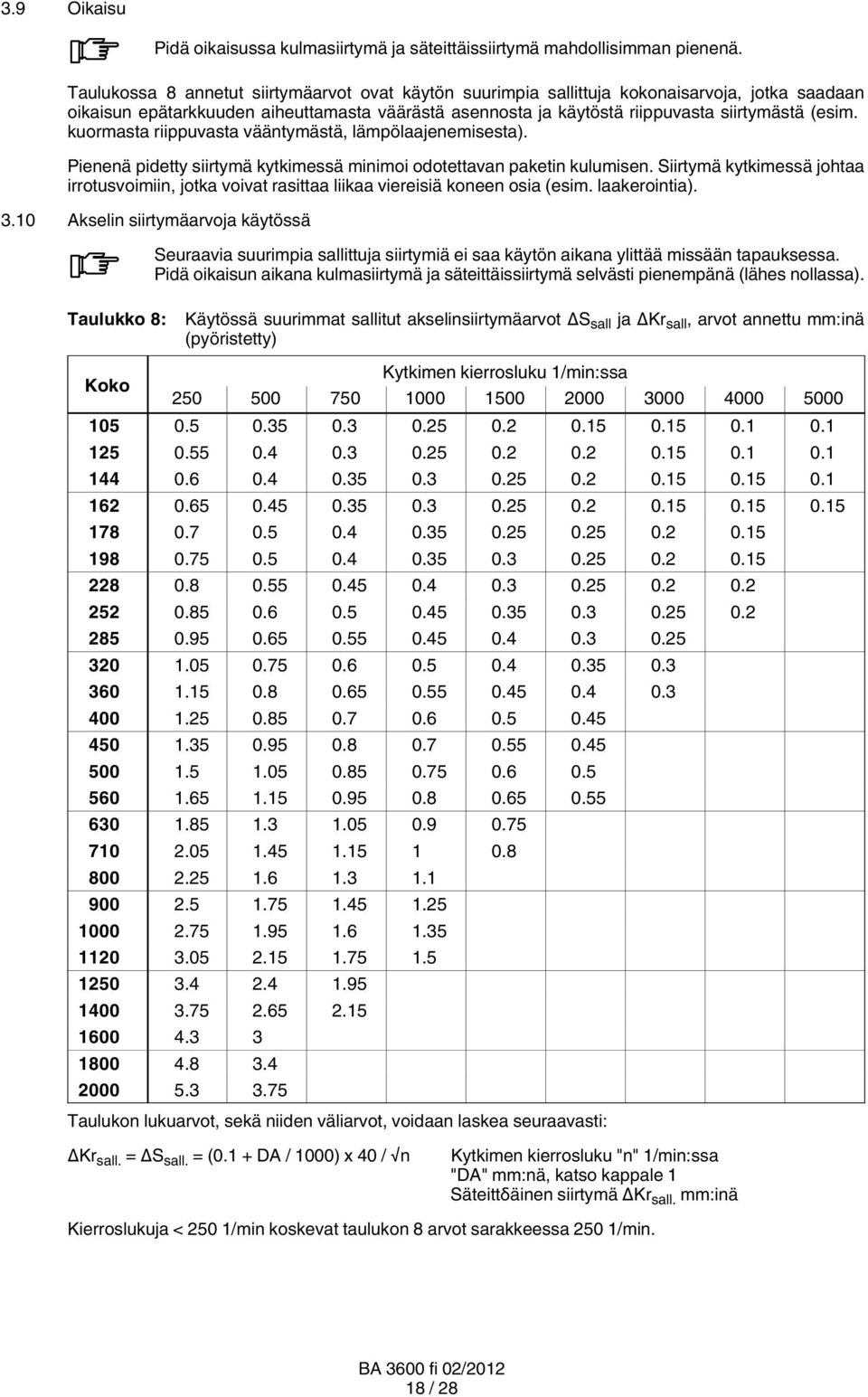

18 3.9 Oikaisu Pidä oikaisussa kulmasiirtymä ja säteittäissiirtymä mahdollisimman pienenä. Taulukossa 8 annetut siirtymäarvot ovat käytön suurimpia sallittuja kokonaisarvoja, jotka saadaan oikaisun epätarkkuuden aiheuttamasta väärästä asennosta ja käytöstä riippuvasta siirtymästä (esim. kuormasta riippuvasta vääntymästä, lämpölaajenemisesta). Pienenä pidetty siirtymä kytkimessä minimoi odotettavan paketin kulumisen. Siirtymä kytkimessä johtaa irrotusvoimiin, jotka voivat rasittaa liikaa viereisiä koneen osia (esim. laakerointia) Akselin siirtymäarvoja käytössä Seuraavia suurimpia sallittuja siirtymiä ei saa käytön aikana ylittää missään tapauksessa. Pidä oikaisun aikana kulmasiirtymä ja säteittäissiirtymä selvästi pienempänä (lähes nollassa). Taulukko 8: Käytössä suurimmat sallitut akselinsiirtymäarvot ΔS sall ja ΔKr sall, arvot annettu mm:inä (pyöristetty) Koko Kytkimen kierrosluku 1/min:ssa Taulukon lukuarvot, sekä niiden väliarvot, voidaan laskea seuraavasti: ΔKr sall. = ΔS sall. = (0.1 + DA / 1000) x 40 / n Kytkimen kierrosluku "n" 1/min:ssa "DA" mm:nä, katso kappale 1 Säteittδäinen siirtymä ΔKr sall. mm:inä Kierroslukuja < 1/min koskevat taulukon 8 arvot sarakkeessa 1/min. 18 / 28

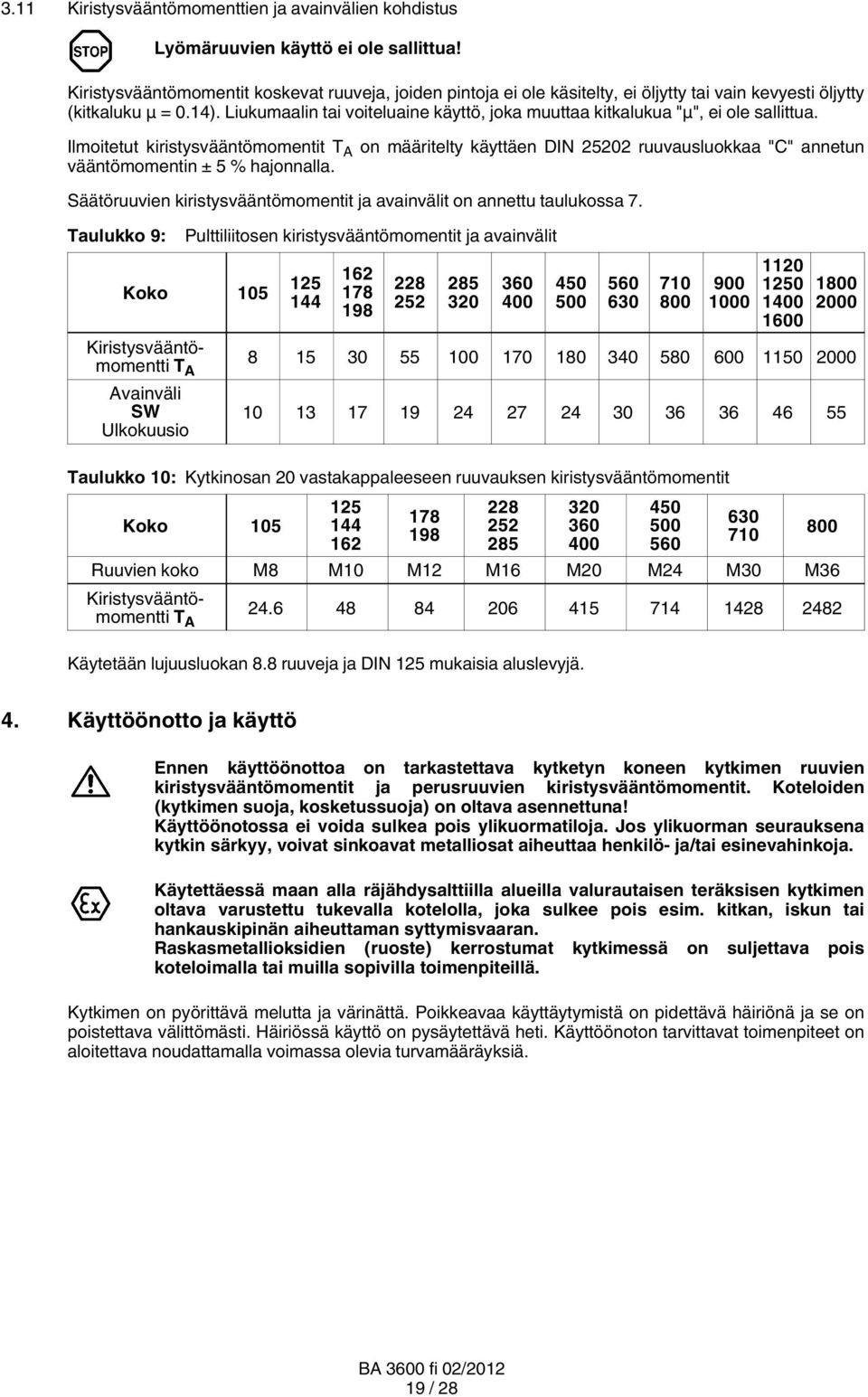

19 3.11 Kiristysvääntömomenttien ja avainvälien kohdistus Lyömäruuvien käyttö ei ole sallittua! Kiristysvääntömomentit koskevat ruuveja, joiden pintoja ei ole käsitelty, ei öljytty tai vain kevyesti öljytty (kitkaluku μ = 0.14). Liukumaalin tai voiteluaine käyttö, joka muuttaa kitkalukua "μ", ei ole sallittua. Ilmoitetut kiristysvääntömomentit T A on määritelty käyttäen DIN ruuvausluokkaa "C" annetun vääntömomentin ± 5 % hajonnalla. Säätöruuvien kiristysvääntömomentit ja avainvälit on annettu taulukossa 7. Taulukko 9: Pulttiliitosen kiristysvääntömomentit ja avainvälit Koko Kiristysvääntömomentti T A Avainväli SW Ulkokuusio Taulukko 10: Kytkinosan 20 vastakappaleeseen ruuvauksen kiristysvääntömomentit Koko Ruuvien koko M8 M10 M12 M16 M20 M24 M30 M36 Kiristysvääntömomentti T A Käytetään lujuusluokan 8.8 ruuveja ja DIN 125 mukaisia aluslevyjä Käyttöönotto ja käyttö Ennen käyttöönottoa on tarkastettava kytketyn koneen kytkimen ruuvien kiristysvääntömomentit ja perusruuvien kiristysvääntömomentit. Koteloiden (kytkimen suoja, kosketussuoja) on oltava asennettuna! Käyttöönotossa ei voida sulkea pois ylikuormatiloja. Jos ylikuorman seurauksena kytkin särkyy, voivat sinkoavat metalliosat aiheuttaa henkilö ja/tai esinevahinkoja. Käytettäessä maan alla räjähdysalttiilla alueilla valurautaisen teräksisen kytkimen oltava varustettu tukevalla kotelolla, joka sulkee pois esim. kitkan, iskun tai hankauskipinän aiheuttaman syttymisvaaran. Raskasmetallioksidien (ruoste) kerrostumat kytkimessä on suljettava pois koteloimalla tai muilla sopivilla toimenpiteillä. Kytkimen on pyörittävä melutta ja värinättä. Poikkeavaa käyttäytymistä on pidettävä häiriönä ja se on poistettava välittömästi. Häiriössä käyttö on pysäytettävä heti. Käyttöönoton tarvittavat toimenpiteet on aloitettava noudattamalla voimassa olevia turvamääräyksiä. 19 / 28

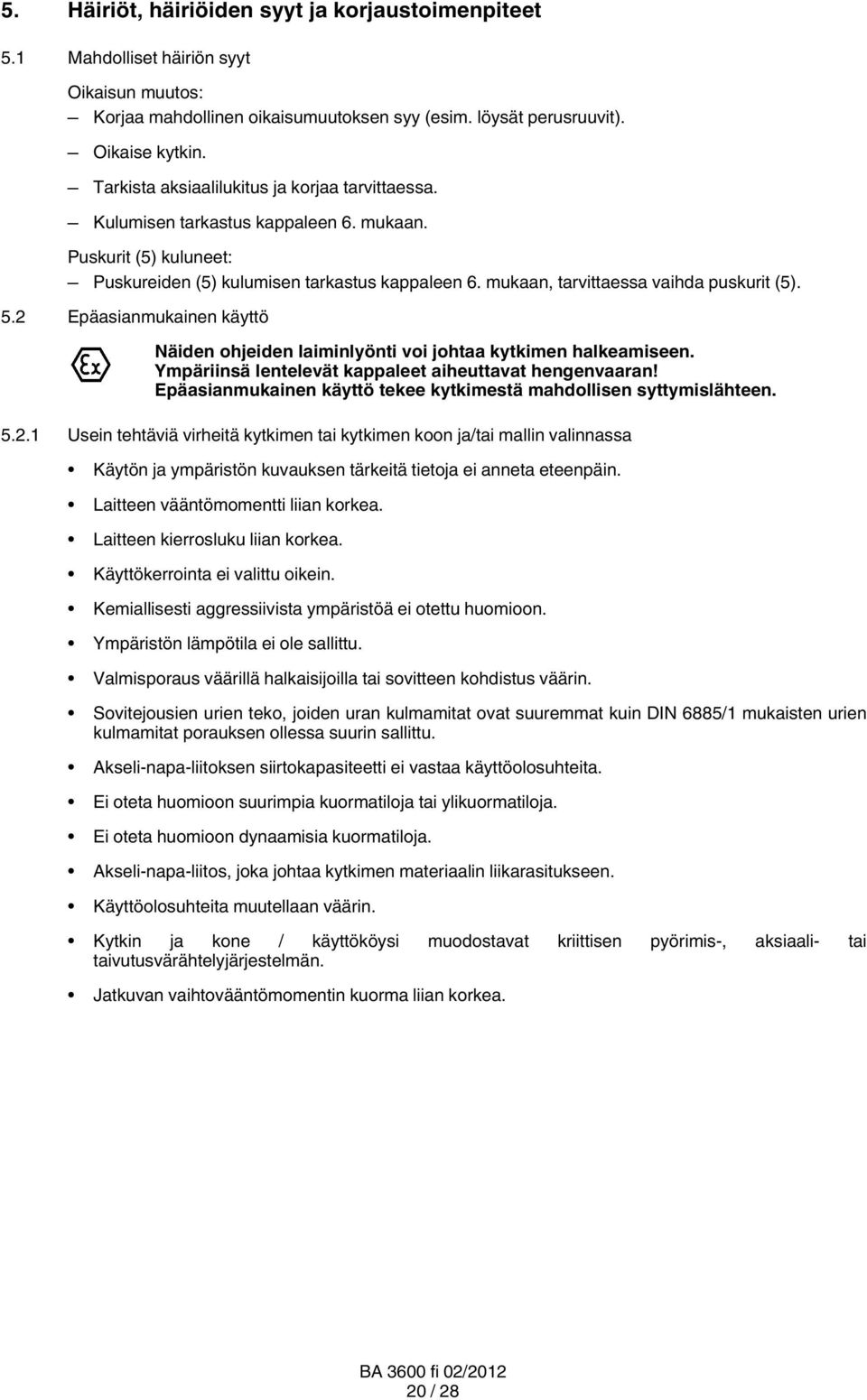

20 5. Häiriöt, häiriöiden syyt ja korjaustoimenpiteet 5.1 Mahdolliset häiriön syyt Oikaisun muutos: Korjaa mahdollinen oikaisumuutoksen syy (esim. löysät perusruuvit). Oikaise kytkin. Tarkista aksiaalilukitus ja korjaa tarvittaessa. Kulumisen tarkastus kappaleen 6. mukaan. Puskurit (5) kuluneet: Puskureiden (5) kulumisen tarkastus kappaleen 6. mukaan, tarvittaessa vaihda puskurit (5). 5.2 Epäasianmukainen käyttö Näiden ohjeiden laiminlyönti voi johtaa kytkimen halkeamiseen. Ympäriinsä lentelevät kappaleet aiheuttavat hengenvaaran! Epäasianmukainen käyttö tekee kytkimestä mahdollisen syttymislähteen Usein tehtäviä virheitä kytkimen tai kytkimen koon ja/tai mallin valinnassa Käytön ja ympäristön kuvauksen tärkeitä tietoja ei anneta eteenpäin. Laitteen vääntömomentti liian korkea. Laitteen kierrosluku liian korkea. Käyttökerrointa ei valittu oikein. Kemiallisesti aggressiivista ympäristöä ei otettu huomioon. Ympäristön lämpötila ei ole sallittu. Valmisporaus väärillä halkaisijoilla tai sovitteen kohdistus väärin. Sovitejousien urien teko, joiden uran kulmamitat ovat suuremmat kuin DIN 6885/1 mukaisten urien kulmamitat porauksen ollessa suurin sallittu. Akseli napa liitoksen siirtokapasiteetti ei vastaa käyttöolosuhteita. Ei oteta huomioon suurimpia kuormatiloja tai ylikuormatiloja. Ei oteta huomioon dynaamisia kuormatiloja. Akseli napa liitos, joka johtaa kytkimen materiaalin liikarasitukseen. Käyttöolosuhteita muutellaan väärin. Kytkin ja kone / käyttököysi muodostavat kriittisen pyörimis, aksiaali tai taivutusvärähtelyjärjestelmän. Jatkuvan vaihtovääntömomentin kuorma liian korkea. 20 / 28

21 5.2.2 Usein tehtäviä virhe kytkimen asennuksessa Asennetaan kuljetuksessa tai muuten vaurioituneita rakenneosia. Kytkinosien lämminasennuksessa kuumennetaan jo asennettuja RUPEX puskureita (5) liikaa. Akselinhalkaisija on määrättyjen toleranssialueiden ulkopuolella. Kytkinosia vaihtuu keskenään, ts. asennus ei oikeaan akseliin. Määrättyjä säteittäislukituksia ei asenneta. Määrättyjä kiristysvääntömomentteja ei noudateta. Ruuvit asennetaan kuivana tai rasvattuna. Ruuviliitosten laippapintoja ei ole puhdistettu. Oikaisu tai akselinsiirtymäarvot eivät vastaa ohjetta. Kytkettyjä koneita ei ole liitetty oikein perustaan, niin että koneen siirtyminen esim. perusruuvien löystymisen takia johtaa kytkinosien vääriin siirtymisiin. Kytkettyjä koneita ei ole riittävästi maadoitettu. RUPEX puskureita ei asenneta. Käytetty kytkinsuoja ei sovellu Usein tehtäviä huoltovirheitä Huoltovälejä ei noudateta. Ei käytetä alkuperäisiä RUPEX varaosia. Käytetään vanhoja tai vaurioituneita RUPEX varaosia. Käytetään erilaisia RUPEX puskureita (5). Ei havaita vuotoa kytkimen ympäristössä, niin että kemiallisesti aggressiiviset aineet vaurioittavat kytkintä. Viitteitä häiriöihin (melu, värinät, jne.) ei oteta huomioon. Määrättyjä kiristysvääntömomentteja ei noudateta. Oikaisu akselinsiirtymäarvot eivät vastaa ohjetta. 21 / 28

22 6. Huolto ja kunnossapito 6.1 Huoltoväli Molempien kytkinosien vääntövälys on tarkistettava 3 kuukauden kuluttua, sen jälkeen vähintään kerran vuodessa. Puskurit (5) on vaihdettava heti kun vierintäkylkivälys on suurempi kuin taulukossa 11 annettu. Δ S V Kuva 6: Kulumismerkki Taulukko 11: Vierintäkylkivälyksen kulumismerkki Koko 105 Kulumismerkki ΔS V (mm) Kuluvien osien vaihto Ellei yllä mainittua huoltoa noudateta, ei asianmukainen käyttö (malli, jonka metalliosat osuvat yhteen) räjähdyssuojan ja/tai direktiivin 94/9/EY tarkoittamassa merkityksessä ole enää taattu. Käyttö räjähdysalttiilla alueilla on silloin kielletty. Näiden ohjeiden laiminlyönti voi johtaa kytkimen halkeamiseen. Ympäriinsä lentelevät kappaleet aiheuttavat hengenvaaran! Pura pultit (4) ja puskurit (5) kuusiomuttereiden (7) irrottamisen ja poistamisen jälkeen puskureiden porausreikien kautta (kytkimen kokoon 400 saakka). Pura pultit (4) ja puskurit (5) kuusioruuvien (11) ja levyjen (8) irrottamisen ja poistamisen jälkeen puskureiden porausreikien kautta (kytkimen koosta 450 alkaen). Lukitusrenkaan (12) ja levyn (6) poistamisen jälkeen puskurit (5) voidaan poistaa puskurin reiän kautta. Puskurit (5) vedetään irti ja pultit (4) sekä kiinnitysreiät puhdistetaan huolellisesti. Puskurit (5) vaihdetaan sarjoittain. Vain samanlaisia puskureita (5) saa käyttää. Puskureiden (5) uusimisen jälkeen kokoonpano tapahtuu päinvastaisessa järjestyksessä, jolloin ruuvit (11) on lukittava taas ruuvilukitteella "keskivahva" (esim. Loctite 243). Itselukittuvat kuusiomutterit (7) on korvattava uusilla samanlaatuisilla kuusiomuttereilla (7). Uudelleen asennuksessa on noudatettava kappaleen 3 ja 4 ohjeita. 22 / 28

23 6.2.1 Pulttien ulospuristaminen kytkimen koossa purkulaatikolla Pulttien irrottamiseen Siemens tarjoaa hydraulisesti toimivan puristuslaitteen, jonka voidaan toimittaa eri kyselystä. Noudata ohjetta BA 0.1, "RUPEX pulttien ulospuristuksen purkulaatikko"! Pulttien ulospuristaminen kytkinkoossa rasvalla Erota kytkinpuolikkaat (1; 2; 3) toisistaan tai kytke kuormattomiksi. Kytkinkoosta 710 alkaen voidaan lukitusrenkaat (12) ja levyt (6) poistaa ja puskurit (5) vetää pulteilta (4), ellei kytkinpuolikkaita (1; 2; 3) voi erottaa toisistaan. Kierrä ruuvi (11) irti ja poista levy (8). Poista Loctiten jäämät kierreporauksesta huolellisesti. Täytä RUPEX pultin kierreporaus 90 %:iin tavanomaisella konerasvalla (esim. Fuchs Renolit H443 HD 88). Kierrä ruuvin (11) ympärille Teflon nauhaa tai Teflon narua ja kierrä alle sijoitetun levyn (8) kanssa käsin 2 3 kierteen verran pulttiin (4). Käytä suojalaseja! Aksiaalilukitusta varten on käytettävä levyä (8) ruuvin (11) kanssa. Puristusvaara, jos ruuvi (11), levy (8) liikahtaa äkillisesti ja pultti (4) irtoaa äkillisesti! Äkillinen irtoaminen on havaittavissa kovasta äänestä. Kierrä ruuvia (11) hitaasti jakoavaimella kierteeseen. Näin rasvaa puristuu poikkiporauksen kautta pultin ja pultin porausreiän väliin kytkinosassa (1; 2; 3). Ruuvaa hitaasti, että rasva jakautuu tasaisesti pulttiin (4). Ellei saada riittävästi painetta, käytetään pidempää ruuvia (vähintään 8.8 lujuusluokka) tai lisätään rasvaa. Rasvaa ei saa pursua ulos, muutoin ruuvi (11) on tiivistettävä uudelleen. Ulospuristustapahtuma on valmis, heti kun pultti (4) on irronnut porausreiästä. Purista tällä tavalla kaikki pultit (4) vuoronperään ulos. Jos vanhoja pultteja (4) käytetään, on ne puhdistettava perusteellisesti. Pulttien (4) kierreporauksissa / poikkiporauksissa ei saa olla rasvan tai Loctiten jäämiä. Levitä uutta Loctiteä vain vähän ruuviin (11), muutoin on vaarana, että Loctite sulkee poikkiporauksen. Uudelleen asennuksessa on noudatettava kappaleen 3 ja 4 ohjeita. 6.3 Kytkinosien irrottaminen akseli napaliitoksessa, jossa on sovitejousi Paina kytketyt koneet irti toisistaan. Poista aksiaalilukitus (säätöruuvi, päätylevy). Aseta sopiva vetolaite paikalleen. Lämmitä kytkinosaa (1; 2; 3) polttimella sovitejousiuran yläpuolelta pituussuunnassa (enintään + 80 C). Lämmitettäessä noudata puskureiden (5) lämpötila aluetta (katso taulukko 5), pura tarvittaessa puskurit (5). Poltin ja lämmitetyt kytkinosat (1; 2; 3) ovat syttymislähde, sen vuoksi ympäröivä ilma ei saa olla räjahdysaltis. Kytkinosat (1; 2; 3) poistetaan. Tarkasta navan porauksesta ja akselista mahdolliset vauriot ja suojaa ruosteelta. Vaurioituneet osat on vaihdettava. Uudelleen asennuksessa on noudatettava kappaleen 3 ja 4 ohjeita. 23 / 28

24 6.4 Öljyhyhdrauliseen kutistukseen tarkoitettujen lieriö ja kartiomaisten puristusliitosten kytkinosien irrottaminen Paina kytketyt koneet irti toisistaan. Pura puskurit (5). Purkuun tarvitaan seuraavia työkaluja: Kutakin öljykanavaa kohti (lukumäärä mittapiirustuksesta) painemittarilla varustettu öljypumppu (ainakin baaria) tai moottoripumppu, jossa on vastaava määrä erikseen suljettavia liitäntöjä. Kytkinnavoista (1; 2; 3), joissa on vaiheittainen porausreikä, on öljykanavaan, joka on liittymäkohdassa pienemmästä porausreiästä suurempaan reikään, kytkettävä pumppu, koska tässä on tarpeen suuri öljymäärä aikayksikköä kohti. Sopivat liitokset ja johdot. 1 irrotuslaite tai pidätinlevy pidätinruuveineen tai kierrekarat muttereineen (ruuvien ja karojen materiaali vähintään 10.9, muttereiden materiaali vastaa ruuveja). 1 hydraulisylinteri ja öljypumppu. Huomaa hydraulisylinterin siirtomatka ja painovoima (aksiaalivoima Siemensin neuvon mukaan tai mittapiirustuksesta). Asenna irrotuslaite. Noudata valmistajan ohjeita irrotuslaitteen ja pumppujen käytössä. Kytkinosa (1; 2; 3) ja irrotuslaite varmistetaan sopivilla nostolaitteilla! Jos puristusliitos on kartiomainen, on asennettava aksiaalilukitus kytkinosien (1; 2; 3) äkillisen irtoamisvaaran varalta. Sulkuruuvit (101 / 201 / 301) on poistettava öljykanavista. Yksi öljypumpuista on ilmattava ja liitettävä keskimmäiseen öljykanavaan. Sen jälkeen pumppu paineistetaan mittapiirustuksessa annetulla paineella, kunnes öljyä purkautuu viereisistä liitoksista tai päädyistä. Mittapiirustuksessa annettua maksimipainetta ei saa ylittää. Koko tapahtuman aikana on kaikissa paineistetuissa öljykanavissa oltava jatkuva paine. Seuraava öljypumppu ilmataan ja kytketään viereiseen öljykanavaan sekä paineistetaan mittapiirustuksessa olevalla paineella, kunnes viereisistä liitoksista tai päädyistä tulee öljyä. Jos paineistuksessa tulee öljyä niin paljon, ettei painetta voida pitää, on valittava sitkeämpää öljyä. Vasta kun molemmista päädyistä tulee öljyä suljettuna öljyrenkaana, hydraulisylinteri paineistetaan niin, että kytkinosa (1; 2; 3) voi liukua akselilta sujuvasti. Öljy on kerättävä kokonaan talteen ja hävitettävä voimassa olevien määräysten mukaisesti. Noudata hydraulisylinterin iskua. Toiston jälkeen, jos tarpeen, on hydraulisylinterin päädyn jäätävä 2 öljykanavan väliin. Irrottamisen jälkeen puretaan öljypumput ja irrotuslaite kytkinosasta (1; 2; 3). Tarkasta navan porauksesta ja akselista mahdolliset vauriot ja suojaa ruosteelta. Vaurioituneet osat on vaihdettava. Uudelleen asennuksessa on noudatettava kappaleen 3 ja 4 ohjeita. 24 / 28

25 7. Varaosien varastossapito 7.1 Varaosat Varaosatilauksessa on annettava seuraavat tiedot mahdollisuuksien mukaan: Siemensin tilausnumero ja positio Piirustusnumero Kytkimen malli ja kytkimen koko Osanumero (katso varaosaluettelo) Poraus, poraustoleranssi, ura ja tasapainotus ja erityistiedot kuten esim. laipan liitosmitat, välihylsyn pituus, jarrurummun mitat. Mahdolliset erityisasiat, kuten esim. lämpötila, sähköisesti eristävä. Taulukko 12: Varaosaluettelo Osa nro Mallit RWN, RWS Mallit RWB, RBS Mallit RFN, RFS Nimitys Osa nro Nimitys Osa nro 1 Kytkinosa 1 1 Kytkinosa 1 1 Kytkinosa 1 2 Kytkinosa 2 3 Kytkinosa 3 4 Pultit 4 Pultit 4 Pultit 5 Puskurit 5 Puskurit 5 Puskurit 6 Välilevy 6 Välilevy 6 Välilevy 7 7 Kuusiomutteri, itselukittuva 7 Kuusiomutteri, itselukittuva Nimitys Kuusiomutteri, itselukittuva 8 Välilevy 8 Välilevy 101 Sulkuruuvi 1) 11 Kuusioruuvi 11 Kuusioruuvi 301 Sulkuruuvi 1) 12 Pidätinrengas 12 Pidätinrengas 20 Kytkinosa Sulkuruuvi 1) 101 Sulkuruuvi 1) 201 Sulkuruuvi 1) 1) Sulkuruuveja (101 / 201 / 301; katso kuva 7) käytetään vain oljyhydraulisessa puristusliitoksessa (katso kohta 3.6 ) Kuva 7: Sulkuruuvi 25 / 28

26 ) 2) 3) ) 5) 6) Kuva 8: Varaosapiirustus 1) Mallit RWN, RWS 2) Mallit RWB, RBS 3) Mallit RFN, RFS 4) Pulttiliitos koossa ) Pulttiliitos koossa ) Pulttiliitos koossa Kokoon saakka puskurit on sijoitettu kytkinosaan 1 yhdelle puolelle. Koosta 400 alkaen puskurit on sijoitettu vuoronperään kytkinosiin 1 ja / 28

27 8. Selityksiä 8.1 EG vaatimustenmukaisuusvakuutus EG-vaatimustenmukaisuusvakuutus iey-direktiivin 94/9/EY ja sen toteuttamisen yhteydessä annettujen määräysten tarkoittamassa merkityksessä Valmistaja, Siemens AG, Bocholt, Saksa, vakuuttaa, että tässä käyttöohjeessa kuvatut laitteet: FLENDER RUPEX kytkin Mallit RWN, RWS, RWB, RBS ja RFN, RFS ovat laitteita direktiivin 94/9/EY artikkelin 1 sekä artikkelin 8, kappaleen 1 b) ii) tarkoittamassa merkityksessä ja vastaavat direktiivin 94/9/EY ja seuraavien normien määräyksiä: DIN EN : DIN EN : Tekninen dokumentointi on toimitettu alla mainittuun paikkaan: DEKRA EXAM GmbH, Bochum, Saksa, tunnusnumero: Bocholt, Andre Jansen (Johtaja Tekniikka KUE) Bocholt, Nicola Warning (Liiketoimenjohtaja osasto KU) 27 / 28
