FLENDER N-EUPEX - ja FLENDER N-EUPEX-DS -kytkimet. Malleina A, B ja ADS, BDS. Käyttöohje BA 3100 fi 12/2014. FLENDER couplings
|
|
- Pia Haapasalo
- 8 vuotta sitten
- Katselukertoja:
Transkriptio
1 FLENDER N-EUPEX - ja FLENDER N-EUPEX-DS -kytkimet Malleina A, B ja ADS, BDS Käyttöohje FLENDER couplings
2 FLENDER N-EUPEX - ja FLENDER N-EUPEX-DS -kytkimet Malleina A, B ja ADS, BDS Käyttöohje Alkuperäisen käyttöohjeen käännös Tekniset tiedot Ohjeita Asennus Käyttöönotto ja käyttö Häiriöt, häiriöiden syyt ja korjaustoimenpiteet Huolto ja kunnossapito Varaosien varastossapito Selityksiä 8 2 / 24
3 Ohjeita ja symboleja tässä käyttöohjeessa Huomautus: Käsitettä "Käyttöohje" kutsutaan jäljempänä nimellä "Ohje" tai "Käsikirja". Oikeudellisia ohjeita Varoituskonsepti Tässä on annettu ohjeita, joita on noudatettava oman turvallisuuden vuoksi ja esinevahinkojen välttämiseksi. Omaa turvallisuutta koskevat ohjeet on merkitty varoituskolmiolla tai "Ex" merkillä (sovellettaessa direktiiviä 94/9/EY), kaikenlaisiin esinevahinkoihin liittyvät ohjeet "STOP" merkillä. VAROITUS räjähdysvaara! Tällä symbolilla merkittyjä ohjeita on ehdottomasti noudatettava räjähdysvaurioiden välttämiseksi. Laiminlyönti voi johtaa kuolemaan tai vaikeaan vammaan. VAROITUS henkilövahinkovaara! Tällä symbolilla merkittyjä ohjeita on ehdottomasti noudatettava henkilövahinkojen välttämiseksi. Laiminlyönti voi johtaa kuolemaan tai vaikeaan vammaan. VAROITUS tuotevahinkovaara! Tällä symbolilla merkittyjä ohjeita on ehdottomasti noudatettava tuotevahinkojen välttämiseksi. Laiminlyönnistä voi seurata esinevahinkoja. OHJE! Tällä symbolilla merkittyjä ohjeita on noudatettava yleisinä käyttöohjeina. Ohjeiden noudattamatta jättämisestä voi seurata ei toivottuja tapahtumia tai olotiloja. VARO kuumia pintoja! Tällä symbolilla merkittyjä ohjeita on ehdottomasti noudatettava kuumien pintojen aiheuttamien palovammojen välttämiseksi. Laiminlyönnistä voi seurata lievä tai vakava vamma. Jos useammat vaarat ovat mahdollisia, käytetään aina varoitusta suurimmasta vaarasta. Jos varoituksessa varoitetaan varoituskolmiolla henkilövaurioista, voi samaan varoitukseen kuulua lisäksi esinevahingon varoitus. Koulutettu henkilökunta Tähän ohjeeseen kuuluvaa tuotetta tai järjestelmää saa käsitellä vain kyseiseen tehtävään koulutettu henkilökunta noudattaen kyseiseen tehtävään kuuluvaa ohjetta, erityisesti siihen sisältyviä turva ja varoitusohjeita. Koulutettu henkilökunta kykenee koulutuksensa ja kokemuksensa pohjalta tunnistamaan näihin tuotteisiin tai järjestelmiin liittyvät riskit ja välttämään mahdolliset vaarat. 3 / 24
4 Siemens tuotteiden tarkoitettu käyttö Ota huomioon seuraavaa: Merkit Siemens tuotteita saa käyttää vain luettelossa ja siihen kuuluvassa teknisessä dokumentaatiossa tarkoitettuihin käyttötapauksiin. Jos käytetään muita tuotteita ja komponentteja, on Siemensin suositeltava niitä ja hyväksyttävä ne. Tuotteiden moitteeton ja turvallinen käyttö edellyttää asianmukaista kuljetusta, asianmukaista varastointia, sijoitusta, asennusta, varustelua, käyttöönottoa, käyttöä ja kunnossapitoa. Sallittuja ympäristön olosuhteita on noudatettava. Asiaankuuluvissa dokumenteissa olevia ohjeita on noudatettava. Kaikki suojausmerkinnällä merkityt nimikkeet ovat Siemens AG:n rekisteröityjä tavaramerkkejä. Muut tässä ohjeessa olevat nimikkeet voivat olla merkkejä, joiden käyttö kolmansien osapuolten toimesta omiin tarkoituksiinsa voi loukata omistajan oikeuksia. Vastuuvapauslauseke Olemme tarkastaneet ohjeen sisällön yhdenmukaisuuden kuvatun laitteiston ja ohjelmiston kanssa. Poikkeavuuksia ei silti voi sulkea pois, niin että emme ota takuuta täydellisestä yhdenmukaisuudesta. Tämän ohjeen tietoja tarkistetaan säännöllisesti, tarvittavat korjaukset sisältyvät tätä seuraaviin painoksiin. EY-konedirektiivin 2006/42/EY selite Siemens-kytkimiä merkiltään "FLENDER couplings" on pidettävä uuden EY-konedirektiivin 2006/42/EY merkityksessä komponentteina. Siitä syystä Siemensin ei tarvitse laatia asennusselostetta. Tietoja turvallisesta asennuksesta, turvallisesta käyttöönotosta ja turvallisesta käytöstä on annettu tässä ohjeessa ottaen huomioon varoituskonsepti! 4 / 24

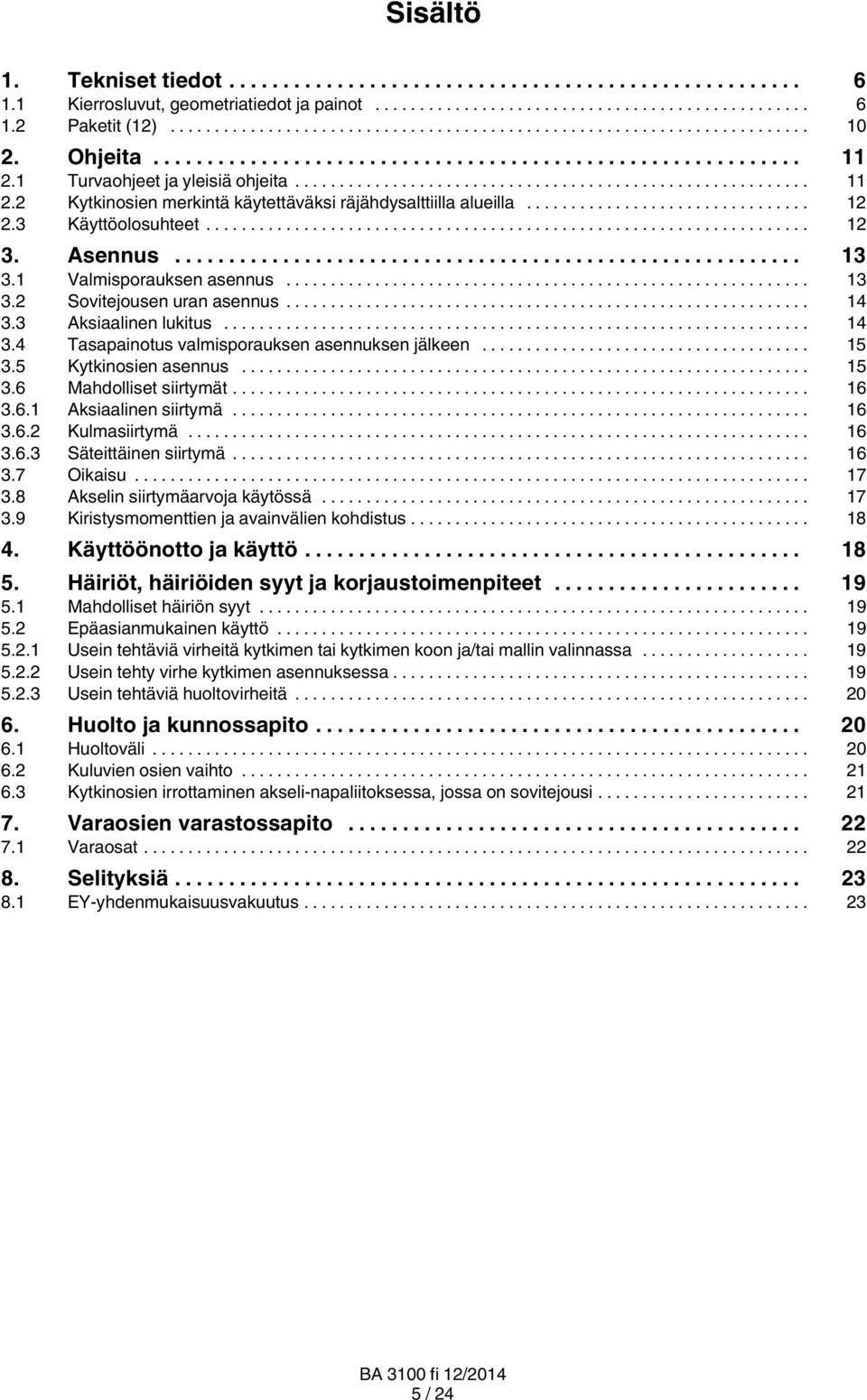

5 Sisältö 1. Tekniset tiedot Kierrosluvut, geometriatiedot ja painot Paketit (12) Ohjeita Turvaohjeet ja yleisiä ohjeita Kytkinosien merkintä käytettäväksi räjähdysalttiilla alueilla Käyttöolosuhteet Asennus Valmisporauksen asennus Sovitejousen uran asennus Aksiaalinen lukitus Tasapainotus valmisporauksen asennuksen jälkeen Kytkinosien asennus Mahdolliset siirtymät Aksiaalinen siirtymä Kulmasiirtymä Säteittäinen siirtymä Oikaisu Akselin siirtymäarvoja käytössä Kiristysmomenttien ja avainvälien kohdistus Käyttöönotto ja käyttö Häiriöt, häiriöiden syyt ja korjaustoimenpiteet Mahdolliset häiriön syyt Epäasianmukainen käyttö Usein tehtäviä virheitä kytkimen tai kytkimen koon ja/tai mallin valinnassa Usein tehty virhe kytkimen asennuksessa Usein tehtäviä huoltovirheitä Huolto ja kunnossapito Huoltoväli Kuluvien osien vaihto Kytkinosien irrottaminen akseli napaliitoksessa, jossa on sovitejousi Varaosien varastossapito Varaosat Selityksiä EY-yhdenmukaisuusvakuutus / 24
6 1. Tekniset tiedot Ohje kuvaa kytkintä vaaka asennossa, missä akseli napa liitos on tehty sylinteri tai kartiomallisella porausreiällä ja sovitejousella. Jos käytetään pystysuoraa asentoa / kallistettua asentoa tai muunlaista akseli napa liitosta, kuten esim. kuumasovitetta tai lyhythammastusta DIN 5480:n mukaisesti, on siitä sovittava Siemensin kanssa. Tässä kuvattua kytkintä voidaan käyttää myös räjähdysalttiilla alueilla. Näissä kytkimissä on oltava CE merkintä (katso merkintä kohdasta 2.2). Ilman CE merkintää olevia kytkinosia ei saa käyttää räjähdysalttiilla alueilla. Jos kytkimestä on tehty mittapiirustus, on ensisijaisesti noudatettava sen merkintöjä. Laitteen käyttäjälle on annettava mittapiirustus ja muut dokumentit käyttöön. Osanumerot ja osakuvaukset on annettu vastaavissa varaosapiirustuksissa kappaleessa 7. tai mittapiirustuksessa. 1.1 Kierrosluvut, geometriatiedot ja painot U2 1 U1 S 4 DA ND1 D1 NL1 NL2 D2 ND2 Kuva 1: Malli B Taulukko 1: Mallin B kierrosluvut, geometriatiedot ja painot Koko Kierrosluku Maksimiporausreikä 1) n enint. D1 D2 DA ND1 ND2 NL1 / NL2 S U1 U2 m 1/min mm mm mm mm mm mm mm mm mm kg ) Maksimireikä kun ura on DIN 6885/1 mukaan. 2) Painot ovat maksimiporausrei ille. Paino 2) 6 / 24

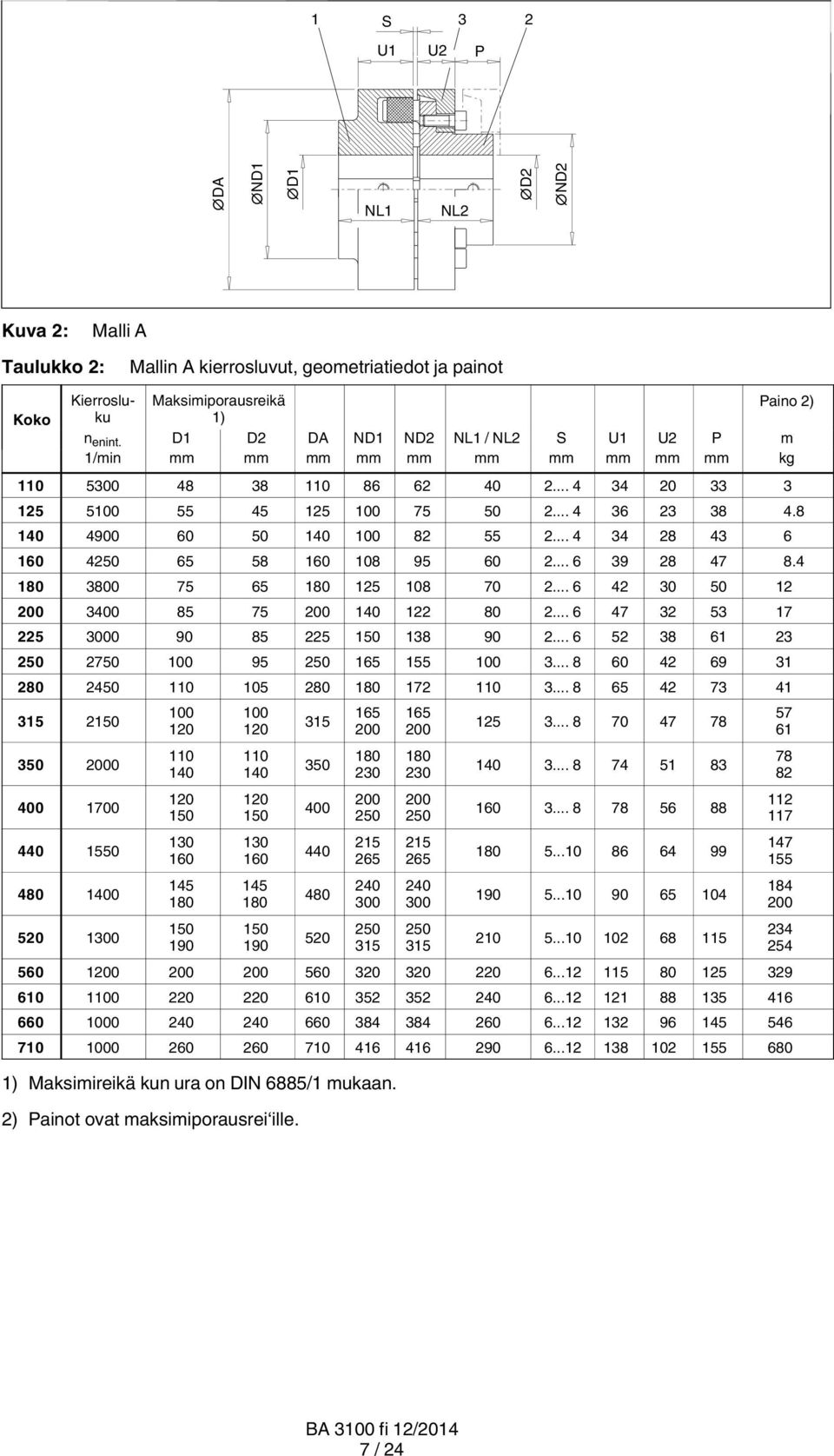

7 1 S 3 2 U1 U2 P DA ND1 D1 NL1 NL2 D2 ND2 Kuva 2: Malli A Taulukko 2: Mallin A kierrosluvut, geometriatiedot ja painot Koko Kierrosluku Maksimiporausreikä Paino 2) 1) n enint. D1 D2 DA ND1 ND2 NL1 / NL2 S U1 U2 P m 1/min mm mm mm mm mm mm mm mm mm mm kg ) Maksimireikä kun ura on DIN 6885/1 mukaan. 2) Painot ovat maksimiporausrei ille / 24
8 U2 1 U1 S 4 DA ND1 D1 NL1 NL2 D2 ND2 Kuva 3: Malli BDS Taulukko 3: Mallin BDS kierrosluvut, geometriatiedot ja painot Koko Kierrosluku Maksimiporausreikä 1) n enint. D1 D2 DA ND1 ND2 NL1 / NL2 S U1 U2 m 1/min mm mm mm mm mm mm mm mm mm kg ) Maksimireikä kun ura on DIN 6885/1 mukaan. 2) Painot ovat maksimiporausrei ille. Paino 2) 8 / 24
9 1 S 3 2 U1 U2 P DA ND1 D1 NL1 NL2 D2 ND2 Kuva 4: Malli ADS Taulukko 4: Mallin ADS kierrosluvut, geometriatiedot ja painot Koko Kierrosluku Maksimiporausreikä 1) n enint. D1 D2 DA ND1 ND2 NL1 / NL2 S U1 U2 P m 1/min mm mm mm mm mm mm mm mm mm mm kg Paino 2) ) Maksimireikä kun ura on DIN 6885/1 mukaan. 2) Painot ovat maksimiporausrei ille. 9 / 24
10 1.2 Paketit (12) Paketit saa varastoida 5 vuodeksi. Paketit on suojattava suoralta auringonvalolta, UV pitoiselta keinovalolta ja hyvin korkeilta tai alhaisilta lämpötiloilta. Paketit eivät saa joutua kosketuksiin aggressiivisten aineiden kanssa. Pakkauksia ei saa lämmittää liikaa asennuksen aikana (katso taulukko 5). Paketit on vaihdettava sarjoittain, vain samoja pakkauksia saa käyttää. Taulukko 5: Paketit N EUPEX Materiaali Kovuusaste Huomautus Merkinnät Lämpötila-alue NBR 80 Shore A Standardi NBR NBR 65 Shore A 90 Shore A Erikois, pehmeät, resonanssikierrosluvun siirto, nimellisvääntömomentti alennettu Erikois, kova, resonanssikierrosluvun siirto NBR 80 Shore A Erikois, korotettu (vähävälyksinen) NBR NR HNBR NBR 65 Shore A 80 Shore A 80 Shore A 80 Shore A Erikois, korotettu (vähävälyksinen), resonanssikierrosluvun siirto, nimellisvääntömomentti alennettu Erikois, käyttö alhaisessa lämpötilassa Erikois, käyttö korkeassa lämpötilassa Erikois, sähköisesti eristävä mustat paketit, joissa sininen raita mustat paketit, joissa vihreä raita mustat paketit, joissa aniliininpunainen raita mustat paketit, jossa keltainen raita mustat paketit, joissa valkoinen raita mustat paketit, joissa oranssi raita mustat paketit, joissa punainen raita vihreät paketit - 30 C:sta + 80 C:een - 30 C:sta + 80 C:een - 30 C:sta + 80 C:een - 30 C:sta + 80 C:een - 30 C:sta + 80 C:een - 50 C:sta + 50 C:een - 10 C:sta C:een - 30 C:sta + 80 C:een Sähköisesti eristävät paketit (vihreä) on sallittu räjähdysluokissa IIA ja IIB. Korkean lämpötilan paketteja (punainen merkintä) ei ole lupa käyttää räjähdysalttiilla alueilla. Taulukko 6: Paketit N EUPEX DS Materiaali Kovuusaste Huomautus Merkinnät Lämpötila-alue NBR NBR PU 80/90 Shore A 90 Shore A 95 Shore A Vakio, 2 komponentit, koot 66:sta 272:een Standardi, koot 305:stä 556:een Erikois, sähköisesti eristävät mustat paketit - 30 C:sta + 80 C mustat paketit - 30 C:sta + 80 C siniset paketit / vihreät paketit - 30 C:sta + 50 C Sähköisesti eristävät paketit (sininen / vihreä) on sallittu räjähdysluokissa IIA ja IIB. 10 / 24
11 2. Ohjeita 2.1 Turvaohjeet ja yleisiä ohjeita Jokaisen, joka on tekemisissä kytkimen asennuksen, käytön, huollon ja korjauksen kanssa, on luettava ohje ja ymmärrettävä se sekä noudatettava sitä. Ohjeen laiminlyönti voi johtaa tuote, tavara ja/tai henkilövahinkoihin. Vahingot, jotka johtuvat tämän ohjeen laiminlyönnistä, johtavat vastuusta vapauttamiseen. Kuljetuksessa, asennuksessa ja purkamisessa, käytössä sekä huollossa on noudatettava työturvallisuuteen ja ympäristön suojeluun liittyviä määräyksiä. Käytettäessä kuljetuksessa nostolaitteita ja kuorman kiinnityslaitteita on niiden sovelluttava kytkimen painoon. Kytkinosat hävitetään voimassa olevien kansallisten määräysten mukaisesti, mahdollisesti lajiteltuina tai toimitetaan kierrätykseen. Kytkin on varastoitava kuivassa paikassa. On huolehdittava riittävästä säilönnästä. Omavaltaiset muutokset kytkimeen, jotka ovat tässä ohjeessa annetun käsittelyn ulkopuolella, eivät ole sallittuja. Jos kytkimessä on havaittavissa olevia vaurioita, sitä ei saa asentaa eikä ottaa käyttöön! Kytkintä saa käyttää vain sopivalla koteloinnilla voimassa olevien normien mukaisesti. Tämä koskee myös koekäyttöä ja pyörintäsuunnan tarkistuksia. Kytkimessä tehtävät työt saa tehdä ainoastaan seisokin aikana. Käyttöaggregaatti on ehdottomasti lukittava tahattomalta käynnistykseltä. Kytkentäkohtaan on sijoitettava huomautuskilpi, josta ilmenee, että kytkimessä tehdään töitä. Mahdollisesti yleisesti määrättyjen henkilökohtaisten suojavarusteiden lisäksi (turvakengät, työpuku, kypärä, jne.) on kytkimessä tehtävissä töissä käytettävä sopivia suojakäsineitä ja sopivia suojalaseja! On sallittua käyttää vain Siemensin valmistamia varaosia. Kysymyksissä ota yhteyttä: Siemens AG Schlavenhorst Bocholt Tel.: +49 (0)2871 / 92-0 Fax: +49 (0)2871 / / 24
12 2.2 Kytkinosien merkintä käytettäväksi räjähdysalttiilla alueilla Räjähdysherkkinä malleina tilatuissa kytkimissä on kytkinosa 1:n ulkohalkaisijassa seuraava merkintä: Siemens AG II 2G T4 / T5 / T6 D120 C Bocholt - Germany (- 50 C) - 30 C T a + 80 C / + 50 C / + 40 C FLENDER couplings N-EUPEX <rakennusvuosi> I M2 Kytkinosassa 2 tai kytkinosassa 4 on leima. Merkintä tehdään yksi tai kaksirivisenä. Jos lisäksi on leimattu CE merkintää varten kirjaimet "U" yhdessä Siemensin tilausnumeron kanssa, on Siemens toimittanut kytkimen osan poraamatta tai esiporattuna. 2.3 Käyttöolosuhteet Siemens toimittaa poraamattomat tai esiporatut kytkimet CE merkinnällä vain sillä edellytyksellä, että tilaaja ottaa luovutusvahvistuksessa vastuun oikeasta jälkityöstä. Käytettäessä sähköisesti eristäviä paketteja on lisätty räjähdysryhmä IIA:n, IIB:n merkintä. Kytkin soveltuu direktiivin 94/9/EY mukaisiin käyttöolosuhteisiin: Kategorian 2 ja 3 laiteryhmä II (maanpäälliset sovellukset) alueille, joissa on räjähdysalttiita kaasu, höyry, sumu, ilmasekoitteita, sekä alueille, joissa pöly voi muodostaa räjähtävän ilmapiirin. Sallitut lämpötilaluokat ja/tai maksimipintalämpötilat kohdistetaan kytkimen välittömässä läheisyydessä esiintyvästä ympäristön maksimilämpötilasta riippuen (katso taulukko 7). Taulukko 7: Lämpötilaluokat Ympäristön lämpötila Lämpötilaluokka pinnan maksimilämpötila enint. 80 C T4 < 108 C enint. 50 C T5 < 80 C enint. 40 C T6 < 68 C Kategorian M2 laiteryhmä I (maanalaiset sovellukset). Räjähdysluokka IIA tai IIB sähköisesti eristävissä paketeissa. Käytettäessä maan alla räjähdysalttiilla alueilla saa kytkimiä käyttää vain käyttömoottoreissa, jotka voidaan kytkeä pois päältä, kun ympäristöstä tulee räjähdysaltis. Kytkimillä yhdistetyt koneet on maadoitettava 10 6 Ω pienemmällä vuotoresistorilla maahan nähden. Jos maalattuja kytkimiä käytetään räjähdysalttilla alueilla, on otettava huomioon maalauksen johtokykyvaatimukset sekä levitetyn maalin kerrospaksuuden rajoitukset EN mukaan. Kun maalauksen kerrospaksuus on alle 200 μm, ei ole odotettavissa staattisen sähkön latausta. 12 / 24
13 3. Asennus 3.1 Valmisporauksen asennus Poista paketit (12). Poista kytkinosien (1; 2; 2/3; 4) konservointi ja puhdista ne. Kiristä merkittyihin pintoihin ja oikaise. Kytkinosassa 2/3 ja kytkinosassa 4 on pyörivien nokkien vuoksi suuri varovaisuus tarpeen. Asenne valmisporaus, noudata maksimiporausta kappaleen 1. mukaan. Valmisporauksen tarkastus kuvan 5 mukaan. IT8 A IT8 B IT8 D A IT8 C B C D D IT6 IT6 IT6 IT6 D D D IT8 C 1) 2) 3) 4) Kuva 5: Valmisporauksen asennus 1) Kytkinosa 1 2) Kytkinosa 4 3) Kytkinosa 2 4) Kytkinosa 2/3 Taulukko 8: Kuvaus Sovitesuositus porauksille, joissa on sovitejousiliitos Liukusovite Pakotussovite Kiintosovite soveltuu ei sovellu vaihtosuuntakäyttöön vaihtosuuntakäyttöön Akselin toleranssi j6 h6 h6 k6 m6 n6 h6 Poraustoleranssi H7 J7 K7 H7 H7 H7 M7 Hyvin moniin sovellustapauksiin käy sovitteenkohdentaminen m6 / H7 erityisen hyvin. Näiden ohjeiden laiminlyönti voi johtaa kytkimen halkeamiseen. Ympäriinsä lentelevät kappaleet aiheuttavat hengenvaaran! Kytkimestä voi tulla syttymislähde. 13 / 24
14 3.2 Sovitejousen uran asennus Sovitejousen ura DIN 6885/1 ISO JS9:n mukaan tavanomaisissa käyttöolosuhteissa. Sovitejousen uranleveys ISO P9 vaihtosuuntakäytössä. Sovitejousiuran sijoittaminen: kytkinosaan 1: pakettisiltojen väliin keskelle kytkinosaan 1 DS: pakettitaskujen väliin keskelle kytkinosaan 2: keskelle kierreporausten väliin kytkinosaan 2 DS: keskelle kierreporausten väliin ja limittäin paketin vaihtokoloihin kytkinosaan 4 / 4 DS: nokan alle 3.3 Aksiaalinen lukitus Sijoita säätöruuvi sovitejousen uraan. Poikkeuksen muodostavat seuraavat kytkimen osat: Osa 1: koot 58:stä 66:een:: koot 68:stä 76:een: koot 80:stä 88:een: koot 95:stä 103:een: Poraus D 1 15 mm lukitusruuvi siirretty 180 uraan nähden. Poraus D 1 20 mm lukitusruuvi siirretty 144 uraan nähden. Poraus D 1 25 mm lukitusruuvi siirretty 180 uraan nähden. Poraus D 1 38 mm lukitusruuvi siirretty 180 uraan nähden. Osa 2: koot 110:stä 118:een: Poraus D 1 30 mm lukitusruuvi siirretty 180 uraan nähden. Osa 4: koot 58:stä 66:een: koot 68:stä 76:een: Poraus D 1 18 mm lukitusruuvi siirretty 180 uraan nähden. Poraus D 1 20 mm lukitusruuvi siirretty 180 uraan nähden. Säätöruuvin paikka taulukon 9 mukaan. Käytä asetusruuvina kierretappeja DIN 916:n mukaan hammastetulla rengasterällä (säätöruuvin koko taulukon 9 mukaan). Asetusruuvin tulee täyttää kierre mahdollisuuden mukaan eikä saa mennä navan yli. Käytä vaihtoehtoisesti päätylevyä, syvennyksen vuoksi ota yhteyttä Siemensiin. e1 e2 e3 e4 d1 d1 d1 d1 1) 2) 3) 4) Kuva 6: Säätöruuvin paikka 1) Kytkinosa 1; säätöruuvin paikka kokoon 125 / 135 saakka 2) Kytkinosa 1; säätöruuvien paikka koosta 140 / 152 lähtien 3) Kytkinosa 2 4) Kytkinosa 4 14 / 24
15 Taulukko 9: Lukitusruuvien sijoitus, säätöruuvin paikka ja kiristysmomentit Koko d1 M5 M6 M6 M6 M6 M8 M8 M10 M12 M12 M12 M16 M16 M16 M20 M20 M24 M24 M24 M24 M24 M24 M24 e e e e ) ) Lukitusruuvien kiristysvääntömomentit Nm:nä Kiristysvääntömomentit koskevat ruuveja, joiden pintoja ei ole käsitelty, ei öljytty tai vain kevyesti öljytty (kitkaluku μ = 0.14). Liukumaalin tai voiteluaine käyttö, joka muuttaa kitkalukua "μ", ei ole sallittua. Ilmoitetut kiristysvääntömomentit T A on määritelty käyttäen DIN ruuvausluokkaa C annetun vääntömomentin ± 5% hajonnalla. 3.4 Tasapainotus valmisporauksen asennuksen jälkeen Voimaluokka valitaan käyttötapausta vastaavasti (kuitenkin väh. G16 DIN ISO 1940:n mukaan). Noudata akselin voimasopimusta DIN ISO 8821:n mukaan. Voimaporaukset eivät saa huonontaa kytkinosien kantokykyä. Voimaporaukset on tehtävä isoon säteeseen ja riittävän kauaksi pakettisilloista / pakettitaskuista, nokasta ja ulkohalkaisijasta. Kytkinosassa 1 ei pakettitaskujen pohjaa saa porata kokonaan läpi. 3.5 Kytkinosien asennus Kierrä säätöruuvi irti. Puhdista poraukset ja akselin päät. Pinnoita kytkinosien poraukset (1; 2; 4) ja akselit MoS 2 asennuspastalla (esim. Microgleit LP 405). Jos irrotettu, sijoita kytkinosa 3 ennen kytkinosan 2 pakottamista akselille. Kytkinosat (1; 2; 4) on sijoitettava kylmänä kartiomallisella porauksella ja sovitejousiliitoksella ja lukittava sopivilla päätylevyillä, vetämättä kytkinosia (1; 2; 4) edelleen kartioon (pidennysmitta = 0). Aseta kytkinosat (1; 2; 4) paikalleen, lämmitä sylinteriporauksella tarvittaessa kork C:een. Lämmitettäessä noudata pakettien (12) lämpötila aluetta (katso taulukko 5 tai 6), pura tarvittaessa paketit (12). Lämmitetyt kytkinosat ovat syttymislähde, sen vuoksi on varmistettava, ettei ympäristö ole räjähdysaltis. 15 / 24
16 Aksiaalinen lukitus tehdään lukitusruuvilla tai päätylevyllä. Kun lukitaan säätöruuvilla, ei akseli saa olla navan sisäpuolen sisällä tai ulkona. Asenna säätöruuvi tai päätylevy (säätöruuvin kiristysmomentit taulukon 9 mukaan). Näiden ohjeiden laiminlyönti voi johtaa kytkimen halkeamiseen. Ympäriinsä lentelevät kappaleet aiheuttavat hengenvaaran! Kytkimestä voi tulla syttymislähde. Jos tarpeen, aseta poistetut paketit (12) uudelleen. Noudata lämpötila aluetta (katso taulukko 5 tai 6). Oikaise kytkin kohdan 3.7 mukaan. 3.6 Mahdolliset siirtymät S enint. S enint. ΔKa ΔKw S väh. S väh. ΔKr 1) 2) 3) Kuva 7: Mahdolliset siirtymät 1) Aksiaalinen siirtymδ (ΔKa) 2) Kulmasiirtymδ (ΔKw) 3) Sδteittδinen siirtymδ (ΔKr) Aksiaalinen siirtymä Välys ΔKa on asetettava mitan "S" sallitun poikkeaman sisään (katso kappale 1) Kulmasiirtymä Kulmasiirtymä ΔKw voidaan mitata välyksen erona (ΔS = S enint. S väh. ). ΔS sall. katso taulukko 10. Jos tarpeen, voidaan sallittu kulmasiirtymä ΔKw laskea seuraavasti: ΔKw sall. RAD:ssa = ΔS sall. / DA ΔS sall. katso taulukko 10. ΔKw sall. GRAD (asteena) = (ΔS sall. / DA) x (180 / π) "DA" mm:nä katso kappale Säteittäinen siirtymä Sallittu säteittäissiirtymä ΔKr sall. on annettu taulukossa 10 (riippuu käyttökierrosluvusta). 16 / 24
17 3.7 Oikaisu Pidä oikaisussa kulmasiirtymä ja säteittäissiirtymä mahdollisimman pienenä. Taulukossa 10 annetut siirtymäarvot ovat käytön suurimpia sallittuja kokonaisarvoja, jotka saadaan oikaisun epätarkkuuden aiheuttamasta väärästä asennosta ja käytöstä riippuvasta siirtymästä (esim. kuormasta riippuvasta vääntymästä, lämpölaajenemisesta). Pienenä pidetty siirtymä kytkimessä minimoi odotettavan paketin kulumisen. Siirtymä kytkimessä johtaa irrotusvoimiin, jotka voivat rasittaa liikaa viereisiä koneen osia (esim. laakerointia). 3.8 Akselin siirtymäarvoja käytössä Seuraavia suurimpia sallittuja siirtymiä ei saa käytön aikana ylittää missään tapauksessa. Pidä oikaisun aikana kulmasiirtymä ja säteittäissiirtymä selvästi pienempänä (lähes nollassa). Taulukko 10: Malli, koko Käytössä suurimmat sallitut akselinsiirtymäarvot ΔS sall ja ΔKr sall, arvot annettu mm:inä (pyöristetty) Kytkimen kierrosluku 1/min:ssa A, B ADS, BDS Taulukon lukuarvot, sekä niiden väliarvot, voidaan laskea seuraavasti: ΔKr sall. = ΔS sall. = (0.1 + DA / 1000) x 40 / n Kytkimen kierrosluku "n" 1/min:ssa "DA" mm:nä (katso kappale 1) Sδteittδinen siirtymδ ΔKr sall. mm:inδ Kierroslukuja < 250 1/min koskevat taulukon 10 arvot sarakkeessa 250 1/min. 17 / 24
18 3.9 Kiristysmomenttien ja avainvälien kohdistus Lyömäruuvien käyttö ei ole sallittua! Kiristysvääntömomentit koskevat ruuveja, joiden pintoja ei ole käsitelty, ei öljytty tai vain kevyesti öljytty (kitkaluku μ = 0.14). Liukumaalin tai voiteluaine käyttö, joka muuttaa kitkalukua "μ", ei ole sallittua. Ilmoitetut kiristysvääntömomentit T A on määritelty käyttäen DIN ruuvausluokkaa C annetun vääntömomentin ± 5% hajonnalla. Lukitusruuvien kiristysvääntömomentit ja avainvälit on annettu taulukossa 9. Taulukko 11: Kiristysvääntömomentti osalle 13 malleissa A ja ADS N-EUPEX N-EUPEX-DS Kiristysvääntömomentti T A ja kuusiokoloruuvien kytkin kytkin avainleveys SW DIN EN ISO 4762 mukaan T A SW Koko Koko Nm mm Käyttöönotto ja käyttö Ennen käyttöönottoa on tarkastettava kytketyn koneen kytkimen ruuvien kiristysmomentit ja perusruuvien kiristysmomentit. Koteloiden (kytkimen suoja, kosketussuoja) on oltava asennettuna! Käyttöönotossa ei voida sulkea pois ylikuormatiloja. Jos ylikuorman seurauksena kytkin särkyy, voivat sinkoavat metalliosat aiheuttaa henkilö ja/tai esinevahinkoja. Käytettäessä maan alla räjähdysalttiilla alueilla valurautaisen tai teräksisen kytkimen oltava varustettu tukevalla kotelolla, joka sulkee pois esim. kitkan, iskun tai hankauskipinän aiheuttaman syttymisvaaran. Raskasmetallioksidien (ruoste) kerrostumat kytkimessä on suljettava pois koteloimalla tai muilla sopivilla toimenpiteillä. Kytkimen on pyörittävä melutta ja värinättä. Poikkeavaa käyttäytymistä on pidettävä häiriönä ja se on poistettava välittömästi. Häiriössä käyttö on pysäytettävä heti. Käyttöönoton tarvittavat toimenpiteet on aloitettava noudattamalla voimassa olevia turvamääräyksiä. 18 / 24
19 5. Häiriöt, häiriöiden syyt ja korjaustoimenpiteet 5.1 Mahdolliset häiriön syyt Oikaisun muutos: Korjaa mahdollinen oikaisumuutoksen syy (esim. löysät perusruuvit). Oikaise kytkin. Tarkista aksiaalilukitus ja korjaa tarvittaessa. Pakettien (12) kulumisen tarkastus kappaleen 6. mukaan. Paketit(12) kuluneet. Pakettin (12) kulumisen tarkastus kappaleen 6. mukaan, tarvittaessa vaihda paketit (12). 5.2 Epäasianmukainen käyttö Näiden ohjeiden laiminlyönti voi johtaa kytkimen halkeamiseen. Ympäriinsä lentelevät kappaleet aiheuttavat hengenvaaran! Epäasianmukainen käyttö tekee kytkimestä mahdollisen syttymislähteen Usein tehtäviä virheitä kytkimen tai kytkimen koon ja/tai mallin valinnassa Käytön ja ympäristön kuvauksen tärkeitä tietoja ei anneta eteenpäin. Laitteen vääntömomentti liian korkea. Laitteen kierrosluku liian korkea. Käyttökerrointa ei valittu oikein. Kemiallisesti aggressiivista ympäristöä ei otettu huomioon. Ympäristön lämpötila ei ole sallittu. Valmisporaus väärillä halkaisijoilla tai sovitteen kohdistus väärin. Sovitejousien urien teko, joiden uran kulmamitat ovat suuremmat kuin DIN 6885/1 mukaisten urien kulmamitat porauksen ollessa suurin sallittu. Akseli napa liitoksen siirtokapasiteetti ei vastaa käyttöolosuhteita. Ei oteta huomioon suurimpia kuormatiloja tai ylikuormatiloja. Ei oteta huomioon dynaamisia kuormatiloja. Akseli napa liitos, joka johtaa kytkimen materiaalin liikarasitukseen. Käyttöolosuhteita muutellaan väärin. Kytkin ja kone / käyttököysi muodostavat kriittisen pyörimis, aksiaali tai taivutusvärähtelyjärjestelmän. Jatkuvan vaihtovääntömomentin kuorma liian korkea Usein tehty virhe kytkimen asennuksessa Asennetaan kuljetuksessa tai muuten vaurioituneita rakenneosia. Kytkinosien lämminasennuksessa kuumennetaan jo asennettuja N EUPEX paketteja (12) liikaa. Akselinhalkaisija on määrättyjen toleranssialueiden ulkopuolella. Kytkinosia vaihtuu keskenään, ts. asennus ei oikeaan akseliin. 19 / 24
20 Määrättyjä säteittäislukituksia ei asenneta. Määrättyjä kiristysvääntömomentteja ei noudateta. Ruuvit asennetaan kuivana tai rasvattuna. Ruuviliitosten laippapintoja ei ole puhdistettu. Oikaisu ja/tai akselinsiirtymäarvot eivät vastaa ohjetta. Kytkettyjä koneita ei ole liitetty oikein perustaan, niin että koneen siirtyminen esim. perusruuvien löystymisen takia johtaa kytkinosien vääriin siirtymisiin. Kytkettyjä koneita ei ole riittävästi maadoitettu. N EUPEX paketteja (12) ei asenneta. Käytetty kytkinsuoja ei sovellu Usein tehtäviä huoltovirheitä Huoltovälejä ei noudateta. Ei käytetä alkuperäisiä N EUPEX varaosia. Käytetään vanhoja tai vaurioituneita N EUPEX varaosia. Käytetään erilaisia N EUPEX paketteja (12). Ei havaita vuotoa kytkimen ympäristössä, niin että kemiallisesti aggressiiviset aineet vaurioittavat kytkintä. Viitteitä häiriöihin (melu, värinät, jne.) ei oteta huomioon. Määrättyjä kiristysvääntömomentteja ei noudateta. Oikaisu ja/tai akselinsiirtymäarvot eivät vastaa ohjetta. 6. Huolto ja kunnossapito 6.1 Huoltoväli Malleissa A ja B molempien kytkinosien vääntövälys on tarkistettava 3 kuukauden kuluttua, sen jälkeen vähintään kerran vuodessa. Malleissa ADS ja BDS on pakettien (12) vääntövälys tarkistettava direktiivin 94/9/EY mukaan vain silloin, kun paketit (12) eivät toimi ja sen vuoksi käytön pysähtyminen johtaa räjähdysvaaraan. Ennakoivana kunnossapitona suositellaan myös mallin ADS ja BDS kytkimen vääntövälyksen säännöllistä tarkastusta. Paketit (12) on vaihdettava heti kun vierintäkylkivälys on suurempi kuin taulukossa 12 annettu. ΔS V Kuva 8: Kulumismerkki 20 / 24
21 Taulukko 12: Vierintäkylkivälyksen kulumismerkki malleissa A ja B Koko Kulumismerkki ΔS V (mm) Taulukko 13: Vierintäkylkivälyksen kulumismerkki malleissa ADS ja BDS Koko Kulumismerkki ΔS V (mm) Kuluvien osien vaihto Ellei yllä mainittua huoltoa noudateta, ei mallien A ja B asianmukainen käyttö (mallit, joiden metalliosat osuvat yhteen) räjähdyssuojan ja/tai direktiivin 94/9/EY tarkoittamassa merkityksessä ole enää taattu. Käyttö räjähdysalttiilla alueilla on silloin kielletty. Näiden ohjeiden laiminlyönti voi johtaa kytkimen halkeamiseen. Ympäriinsä lentelevät kappaleet aiheuttavat hengenvaaran! Pakettien (12) vaihto on mahdollista ilman kytketyn koneen siirtymistä vain malleissa A ja ADS. Kytkinosan 2/3 liitoksen irrottamisen jälkeen siirtyy kytkinosa 3 aksiaalisesti. Paketteihin (12) pääsee käsiksi kääntämällä kytkinosaa 2. Kytkinosan 3 irrottamisen helpottamiseksi koossa on kytkinosassa 1 painokierre. Koosta 440 lähtien painokierteet on sijoitettu kytkinosaan 3. 1) 2) Kuva 9: Kytkinosan 3 irrotus 1) Kytkinosan 1 painokierre 2) Kytkinosan 3 painokierre Paketit (12) vaihdetaan sarjoittain. Vain samoja paketteja (12) saa käyttää. Uudelleen asennuksessa on noudatettava kappaleen 3 ja 4 ohjeita. 6.3 Kytkinosien irrottaminen akseli napaliitoksessa, jossa on sovitejousi Paina kytketyt koneet irti toisistaan. Poista aksiaalilukitus (säätöruuvi, päätylevy). Aseta sopiva vetolaite paikalleen. Lämmitä kytkinosaa (1; 2; 4) polttimella sovitejousiuran yläpuolelta pituussuunnassa (enint C). Lämmitettäessä noudata pakettien (12) lämpötila aluetta (katso taulukko 5 tai 6), pura tarvittaessa paketit (12). Poltin ja lämmitetyt kytkinosat ovat syttymislähde, sen vuoksi on varmistettava, ettei ympäristö ole räjähdysaltis. Poista kytkinosat. Tarkasta navan porauksesta ja akselista mahdolliset vauriot ja suojaa ruosteelta. Vaurioituneet osat on vaihdettava. Uudelleen asennuksessa on noudatettava kappaleen 3 ja 4 ohjeita. 21 / 24
22 7. Varaosien varastossapito 7.1 Varaosat Varaosatilauksessa on annettava seuraavat tiedot mahdollisuuksien mukaan: Tilausnumeromme ja positio Piirustusnumero Kytkimen malli ja kytkimen koko Osanumero (katso varaosaluettelo) Poraus, poraustoleranssi, ura ja tasapainotus ja erityistiedot kuten esim. laipan liitosmitat, välihylsyn pituus, jarrurummun mitat, jne. Mahdolliset erityisasiat, kuten esim. lämpötila, sähköisesti eristävä, jne ) 2) Kuva 10: Varaosapiirustus 1) Mallit A ja ADS 2) Mallit B ja BDS Taulukko 14: Varaosaluettelo Mallit A, ADS Mallit B, BDS Osanro Nimitys Osanro Nimitys 1 Kytkinosa 1 1 Kytkinosa 1 2 Kytkinosa 2 4 Kytkinosa 4 3 Kytkinosa 3 12 Paketti 12 Paketti 13 Sylinteriruuvi 16 Sylinteritappi vain mallissa A koot / 24
23 8. Selityksiä 8.1 EY-yhdenmukaisuusvakuutus EY-yhdenmukaisuusvakuutus EY-direktiivin 94/9/EY ja sen toteuttamisen yhteydessä annettujen määräysten tarkoittamassa merkityksessä Valmistaja, Siemens AG, D Bocholt, vakuuttaa, että tässä käyttöohjeessa kuvatut laitteet: FLENDER N-EUPEX - ja FLENDER N-EUPEX-DS -kytkimet Malleina A, B ja ADS, BDS ovat laitteita direktiivin 94/9/EY artikkelin 1 sekä artikkelin 8, kappaleen 1 b) ii) tarkoittamassa merkityksessä ja vastaavat direktiivin 94/9/EY ja seuraavien normien määräyksiä: DIN EN : DIN EN : Tekninen dokumentointi on toimitettu alla mainittuun paikkaan: DEKRA EXAM GmbH, D Bochum, tunnusnumero: Bocholt, Andre Jansen (Johtaja Tekniikka KUE) Bocholt, Nicola Warning (liiketoimenjohtaja osasto KU) 23 / 24
24 Further Information: "FLENDER gear units" on the Internet "FLENDER couplings" on the Internet Service & Support: Lubricants: Siemens AG Industry Sector Mechanical Drives Alfred-Flender-Straße Bocholt GERMANY Subject to modifications Siemens AG technologies
