1 lindab comfort DIMcomfort 4.0 varmuutta suunnitteluun

2 3D -heittokuviot Virtausominaisuudet havainnollistetaan pienillä päätelaitteista virtaavilla partikkeleilla muodostaen kolmiulotteisen heittokuvion. Useampaa laitetta tarkastellessa ilmavirtojen kohtaamiset vastaavat todellista tilannetta ja mahdolliset ongelmatilanteet pystytään havaitsemaan helposti 3D-näkymässä. Simuloinnissa tilaa voidaan tarkastella useista eri kulmista. 3D -kuvassa nähdään havainnollisesti mm. laitteiden sijoittuminen alakatossa. Heittokuvio on havainnollinen esittäen selkeästi ilman liikesuunnat ja nopeudet. Ilman liike havainnollistetaan sinisillä partikkeleilla.

helposti 3D-näkymässä. Simuloinnissa tilaa voidaan tarkastella useista eri kulmista. 3D -kuvassa nähdään havainnollisesti mm.

3 Required Hardware 256 MB of RAM or more Installation requires 50 MB Viihtyvyys ja hyvinvointi Sisäilmasto on tärkeä osa hyvinvointia työpaikalla. Tutkimukset osoittavat selkeän yhteyden työntekijöiden tuottavuuden ja huoneilman laadun välillä. Myös ympäristökuormitus saasteiden ja energiankulutuksen muodossa on yhä tärkeämpi osa yhteiskunnallista keskustelua. Tästä syystä ympäristöystävällisille ja tehokkaille ilmanvaihtojärjestelmille on enemmän tarvetta kuin koskaan aikaisemmin. Useiden vuosien yhteistyö asiakkaiden ja johtavien yliopistojen kanssa on nostanut Lindabin tietotaidon erittäin korkealle ilmanvaihtoalalla. Tätä tietoa hyödynnetään suunnitteluohjelmissamme, jotta asiakkaamme saisi parhaat mahdolliset apuvälineet suunnittelun pohjaksi. DIMcomfort on esimerkki tästä. Se on kehitetty olemaan yksinkertainen ja helppokäyttöinen suunnitteluohjelma jonka teknisestä laadusta ei ole tingitty. Erityistä painoa on laitettu tulosten selkeään visuaaliseen esitysmuotoon. DIMcomfort 4.0 DIMcomfortia käytetään ilmanvaihdon päätelaitteiden suunnitteluun ja valintaan. Kun tilan ominaisuudet ja vaatimukset, vetokriteerit ja äänitasot on annettu, voidaan päätelaitteet valita. Yhden tai useamman laitteen valinta laitekirjastosta on helppoa. Laitteita löytyy sekoittavalle ja syrjäyttävälle ilmanjakotavalle ja näet heti ruudulla valitun laitteen tekniset tiedot. Voit lindab itline simuloida eri tilanteita ennen lopullista laitevalintaa. Tulokset voidaan tallentaa projektitietoihin tai siirtää CADvent-suunnitteluohjelmaan. DIMcomfortin ominaisuudet antavat uuden ulottuvuuden laitevalintaan ja varmuuden suunnitelman onnistumiseen. lindab it-line L I N D A B C A D V E N T N E W D I M E N S I O N S lindab itline lindab itline Recommended CAD platform AutoCAD AutoCAD 2007 ADT ADT 2007 ABS ABS 2007 Recommended Hardware Same as CAD platfrom D I M C O M F O R T N E W System Requirements D I M E N S I O N S Microsoft Windows 2000 or newer Screen resolution 1024 x 768 or higher Memory Hard Disk Optimal performance requires 500 MB 3.0 dimcomfort_cover_dvd_2007.indd :25:08

Myös ympäristökuormitus saasteiden ja energiankulutuksen muodossa on yhä tärkeämpi osa yhteiskunnallista keskustelua.

4 3D -kuvat Kolmiulotteisessa kuvassa havainnollistetaan erinomaisesti laitteiden sijoitus toisiinsa nähden sekä huoneen mittasuhteet. Huonetila Huonetila voidaan määritellä useilla eri parametreillä. Huoneelle voidaan antaa pituus-, leveys- ja korkeusmitat, piirtää huoneen geometria DIMcomfortissa tai siirtää tilatietoja AutoCadistä. Huonetilaan voidaan määrittää oleskeluvyöhyke sekä alakattokorkeus. 3D kuvaa voidaan katsoa vapaasti eri kulmista. Huone voidaan kalustaa jolloin päätelaitteiden sijoittelu on havainnollisempaa. Käytössä oleva tila Hajottajat, liitäntälaatikot ja muut komponentit esitetään oikeassa mittakaavassa kolmiulotteisina. Tämä on erinomainen apuvälinen laitteiden sijoitteluun ja tilavarausten suunnitteluun.

Huoneelle voidaan antaa pituus-, leveys- ja korkeusmitat, piirtää huoneen geometria DIMcomfortissa tai siirtää tilatietoja AutoCadistä.

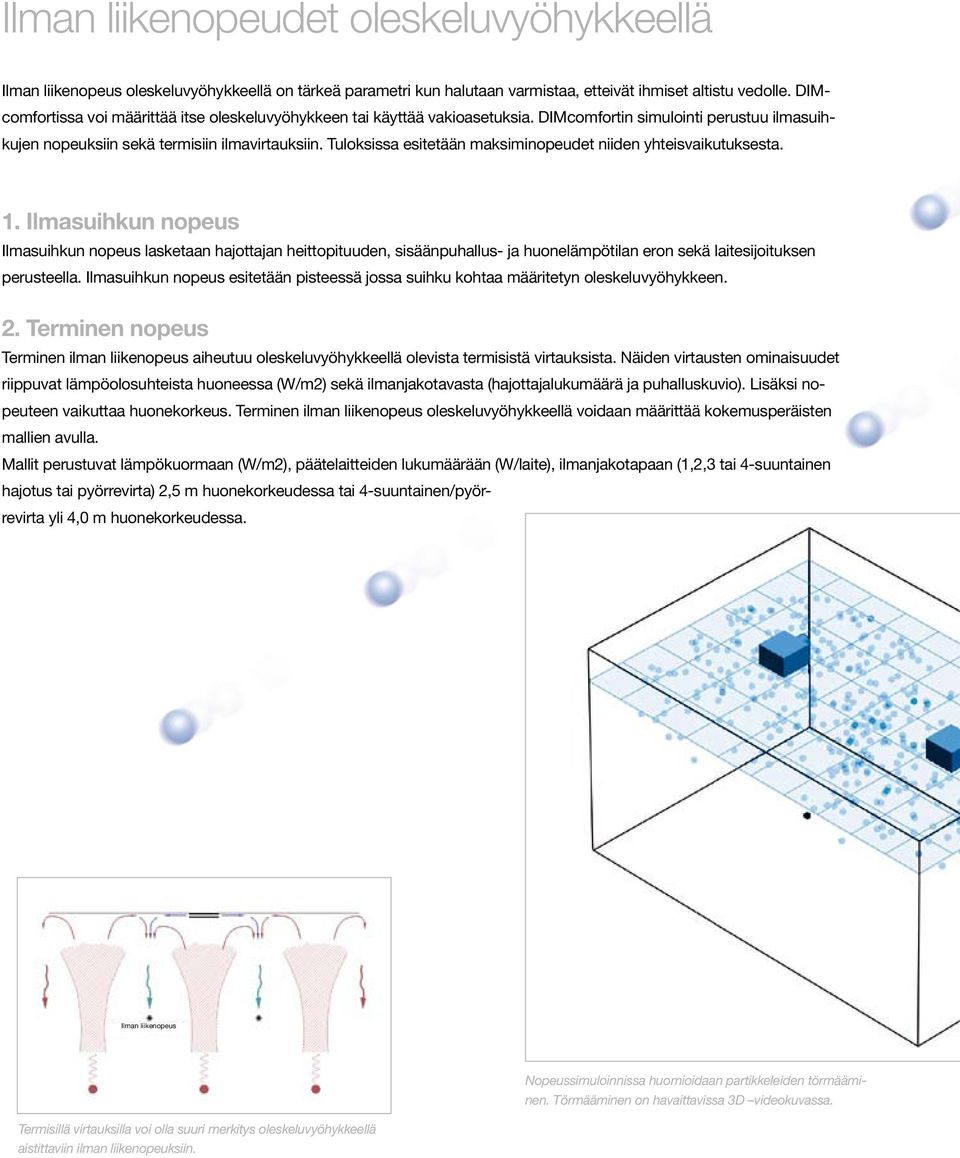

5 Ilman liikenopeudet oleskeluvyöhykkeellä Ilman liikenopeus oleskeluvyöhykkeellä on tärkeä parametri kun halutaan varmistaa, etteivät ihmiset altistu vedolle. DIMcomfortissa voi määrittää itse oleskeluvyöhykkeen tai käyttää vakioasetuksia. DIMcomfortin simulointi perustuu ilmasuihkujen nopeuksiin sekä termisiin ilmavirtauksiin. Tuloksissa esitetään maksiminopeudet niiden yhteisvaikutuksesta. 1. Ilmasuihkun nopeus Ilmasuihkun nopeus lasketaan hajottajan heittopituuden, sisäänpuhallus- ja huonelämpötilan eron sekä laitesijoituksen perusteella. Ilmasuihkun nopeus esitetään pisteessä jossa suihku kohtaa määritetyn oleskeluvyöhykkeen. 2. Terminen nopeus Terminen ilman liikenopeus aiheutuu oleskeluvyöhykkeellä olevista termisistä virtauksista. Näiden virtausten ominaisuudet riippuvat lämpöolosuhteista huoneessa (W/m2) sekä ilmanjakotavasta (hajottajalukumäärä ja puhalluskuvio). Lisäksi nopeuteen vaikuttaa huonekorkeus. Terminen ilman liikenopeus oleskeluvyöhykkeellä voidaan määrittää kokemusperäisten mallien avulla. Mallit perustuvat lämpökuormaan (W/m2), päätelaitteiden lukumäärään (W/laite), ilmanjakotapaan (1,2,3 tai 4-suuntainen hajotus tai pyörrevirta) 2,5 m huonekorkeudessa tai 4-suuntainen/pyörrevirta yli 4,0 m huonekorkeudessa. Ilman liikenopeus Termisillä virtauksilla voi olla suuri merkitys oleskeluvyöhykkeellä aistittaviin ilman liikenopeuksiin. Nopeussimuloinnissa huomioidaan partikkeleiden törmääminen. Törmääminen on havaittavissa 3D videokuvassa.

Tuloksissa esitetään maksiminopeudet niiden yhteisvaikutuksesta. 1.

6 Ilmasuihkun nop. Terminen nopeus Maks. nopeus Kokemusperäisen mallinnuksen mukaan terminen nopeus dominoi n. 8 K alilämpötilan kohdalla. Ilmasuihkun nop. Terminen nopeus Maks. nopeus Vastaavasti pienemmällä alilämpötilalla päätelaitteen ilmasuihkun nopeus on dominoiva. Termisten virtausten aiheuttamien ilman liikenopeuksien laskentamalli kehitettiin Lindabilla yli 30 vuoden aikana tehtyjen täysmittakaavakokeiden tulosten perusteella. Tästä johtuen ohjelman antamat tulokset vastaavat hyvin käytännön tilanteita. Lindab tarjoaa myös mahdollisuuden täysmittakaavakokeisiin laboratorioissaan. Tämä on osoittautunut erittäin hyödylliseksi apuvälineeksi suurten ja vaikeiden kohteiden suunnittelussa.

Tästä johtuen ohjelman antamat tulokset vastaavat hyvin käytännön tilanteita. Lindab tarjoaa myös mahdollisuuden täysmittakaavakokeisiin laboratorioissaan.

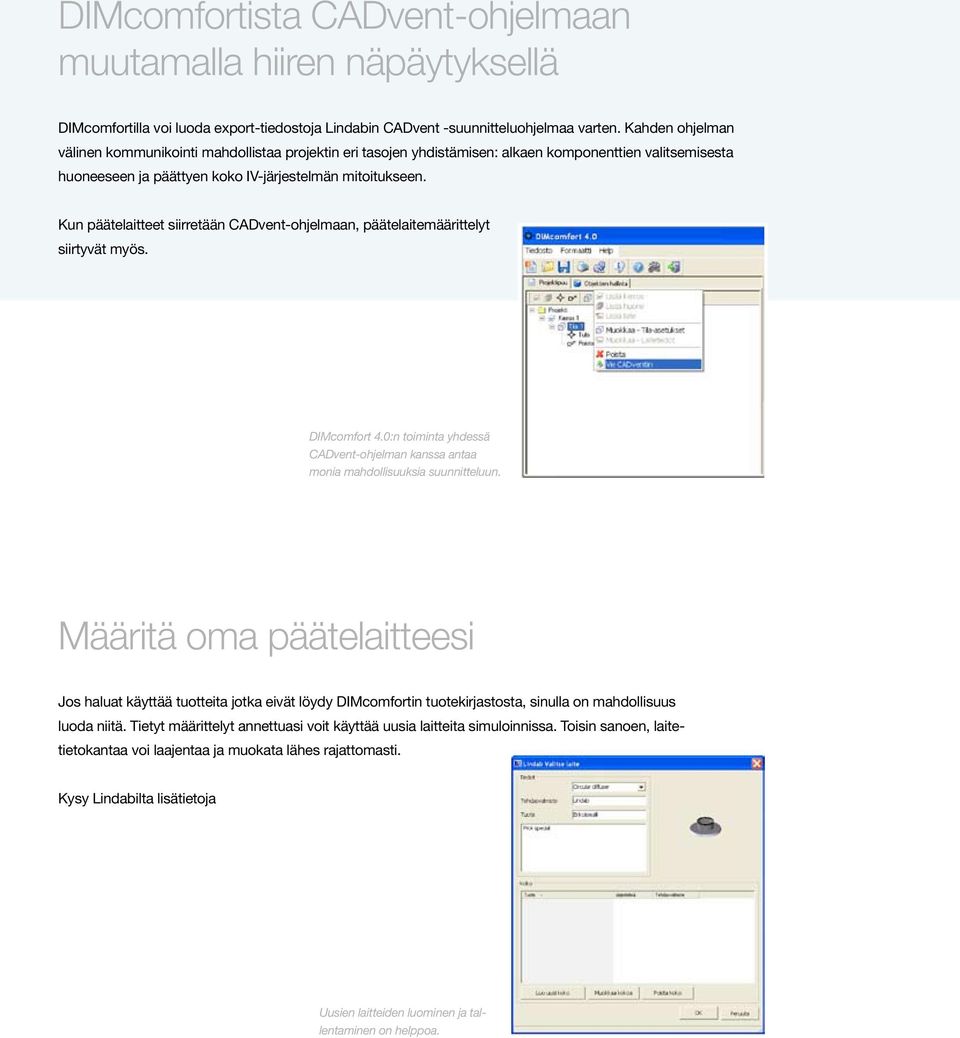

7 DIMcomfortista CADvent-ohjelmaan muutamalla hiiren näpäytyksellä DIMcomfortilla voi luoda export-tiedostoja Lindabin CADvent -suunnitteluohjelmaa varten. Kahden ohjelman välinen kommunikointi mahdollistaa projektin eri tasojen yhdistämisen: alkaen komponenttien valitsemisesta huoneeseen ja päättyen koko IV-järjestelmän mitoitukseen. Kun päätelaitteet siirretään CADvent-ohjelmaan, päätelaitemäärittelyt siirtyvät myös. DIMcomfort 4.0:n toiminta yhdessä CADvent-ohjelman kanssa antaa monia mahdollisuuksia suunnitteluun. Määritä oma päätelaitteesi Jos haluat käyttää tuotteita jotka eivät löydy DIMcomfortin tuotekirjastosta, sinulla on mahdollisuus luoda niitä. Tietyt määrittelyt annettuasi voit käyttää uusia laitteita simuloinnissa. Toisin sanoen, laitetietokantaa voi laajentaa ja muokata lähes rajattomasti. Kysy Lindabilta lisätietoja Uusien laitteiden luominen ja tallentaminen on helppoa.

Kun päätelaitteet siirretään CADvent-ohjelmaan, päätelaitemäärittelyt siirtyvät myös. DIMcomfort 4.0:n toiminta yhdessä CADvent-ohjelman kanssa antaa monia mahdollisuuksia suunnitteluun.

8 Rätt till konstruktionsändringar förbehålls. September IT-line New Dimensions
