1 HB - UEM 400 VALUERISTEHARKKO UEM 400 VALUERISTEHARKKO suunnittelu- ja työohje

2 SISÄLTÖ: HB - UEM 400 VALUERISTEHARKKO Viiden tähden betonituottaja YLEISTÄ 3 Harkon ominaisuudet 3 Suunnittelun perusteet 4 Seinärakenteet 4 Ladonta 4 Kantavat väliseinät 6 Ei kantavat väliseinät 6 Pilarit 6 Maanpaineseinä 6 Betonivalu 7 Aukkoylitykset 12 Ulkokuori välipohjan kohdalla 13 Ulkoseinät 13 Kaksikerrosrappaus 13 Kolmikerrosrappaus 13 Ohutrappaus 13 Sokkelin pintakäsittely 13 Sisäpinnat 13 Ladontamallit 14 Rinneratkaisu HB-Betoni on viiden tähden betonituottaja, joka tarjoaa laadukkaat tuotteet ja luotettavat toimitukset. Pitkä, yli 40 vuoden kokemus sekä perheyrityksen ihmisläheinen palvelu luovat vakaan pohjan meidän ja asiakkaidemme väliselle yhteistyölle. Toimintaamme ohjaavat ISO 9001:2008 ja ISO 14001:2004 laatu- ja ympäristöjärjestelmät. Korkeatasoisia erikoistuotteita Valmistamme pihatuotteita, harkkoja, mosaiikkibetonilaattoja, portaita sekä valmisbetonia. Tytäryhtiömme HB Kivitalot Oy markkinoi pientalopakettiratkaisuja kevytsora- ja betoniharkoista. Kestävä, kotimainen työllistäjä Tehtaamme sijaitsevat Jyväskylässä ja Somerolla. Panostamme voimakkaasti tuotekehitykseen ja toimitusvarmuuteen, jota uusi Jyväskylässä toimiva tehdas parantaa entisestään. Euroopan nykyaikaisimmassa betonituotetehtaassa valmistetaan erilaisia harkkoja ympäristöbetonituotteita. HB-Betoniteollisuus Oy:n palveluksessa on n. 150 henkilöä. Suomen lisäksi toimitamme tuotteitamme Ruotsiin, Viroon ja Venäjälle. 2

3 YLEISTÄ Tämä suunnittelu- ja työohje on tarkoitettu ainoastaan HB-Betoniteollisuus Oy:n eristeellisen muottiharkon EM-400 ohjeeksi. Rakenteista vastaa aina kohteen rakennesuunnittelija. HB-valueristeharkkoa käytetään lämpimien tilojen maanpäällisiin seinärakenteisiin, sekä perustuksiin ja kellaritiloihin (maanpaineseinät). EM 400 -harkot ovat lujaa materiaalia, joka kestää hyvin pakkasrasitusta. Ammattitaitoisen työporukan käsissä niistä syntyy rakenne, joka on myös helppo pinnoittaa. EM-400 -harkot ovat polyuretaani eristeisiä harkkoja, joissa kahden betonikuoren välissä olevan eristeen vahvuus on paksuimmillaan 150 mm. Harkkokuorissa oleva tila valetaan täyteen betonimassalla. Harkkojen korkeus on 200 mm ja kokonaisleveys 400 mm. Harkkojen nimellispituus on 600 mm. Harkkojärjestelmä koostuu normaali-, kulma- (oikea ja vasen) ja päätyharkoista. Päätyharkkopakkauksissa on 1/3 harkoista esikatkaistu, joista saadaan helposti sahaamalla 200 mm ja 400 mm kappaleet. 200 mm:n kappale toimii myös päätyharkkona. Harkot ovat mittatarkkoja ja harkkojen korkeus kalibroidaan erillisellä hiontalinjalla. Korkeustoleranssi +0,5 mm 2 mm. Eriste on ympäriinsä uritettu. Ladontavaiheessa eristeen uraan pursotetaan uretaania, joka sitoo harkkoja ja estää valun aikana betonimassan aiheuttamasta kylmäsiltoja eristeen läpi. Aukkojen ylitys tapahtuu suorilla 600 mm:n harkoilla, jolloin käytetään peltiprofiilia palkin alapinnassa. Palkin voi valaa myös erillisenä palkkina, jolloin rakennesuunnittelija mitoittaa palkin. Suunnittelulla voidaan oleellisesti vaikuttaa harkkojen katkaisun määrään. Harkon ominaisuudet Harkot täyttävät standardin SFS-EN vaatimukset. Harkot valmistetaan HB:n Someron tehtaalla. Tuotteita ja toimintaa valvoo Inspecta Sertifiointi Oy. HB Betoniteollisuus Oy noudattaa sertifioituja ISO 9001:2008 laatu- ja ISO 14001:2004 ympäristöstandardeja. Harkkoa käytetään Rak MK B9 mukaisesti. Suora harkko Esikatkaistu päätyharkko Kulmaharkko 3

4 Tekniset tiedot Lämmöneriste PUR Seinärakenteen U-arvo Nimellispuristuslujuus Tiheys Eristeen tartuntalujuus Kannasten vetolujuus Ilmaäänen eristävyys Harkkomenekki Betonimassamenekki Aukkojen ylitys lista Teräslaadut Harkkojen mitat ja painot suora pääty kulmat korkeus [mm] 200 (+0,5/-2) 200 (+0,5/-2) 200 (+0,5/-2) pituus [mm] 600 (+2/-2) 600 (+2/-2) 600 (+2/-2) leveys [mm] 400 (+2/-2) 400 (+2/-2) 400 (+2/-2) paino [kg] Suunnittelun perusteet Perustukset Anturat tehdään kohteen rakennesuunnittelijan rakennekuvien mukaan valamalla. Anturan yläpinnan tulee olla mahdollisimman suora ja tasainen, sekä oikeassa korossa. Anturoista nousevat tartuntateräkset on mitoitettu paikoilleen siten, että ensimmäinen tartunta on 50 mm:n päässä saumasta ja sen jälkeen n. 100 mm:n jaolla. Harkkojen saumajako täytyy siis tietää jo anturan tekovaiheessa. Anturan yläpintaan asennetaan bitumihuopa katkaisemaan veden kapillaarinen nousu. Rakenteet suunnitellaan murto- ja käyttöraja-tilassa. 150 mm 0,17 W/m 2 K 3 MN/m kg/m 3 > 10 KN/m 2 > 40 KN/m 2 R W 58 [db] 8,3 kpl/m l/m 2 sinkitty teräsprofiili. A 500 H ja B600KX. Mitoituksessa noudatetaan seuraavia ohjeita: RakMK B1 Rakenteiden varmuus ja kuormitukset RakMK B2 Kantavat rakenteet RakMK B4 Betonirakenteet RakMK B9 Betoniharkkorakenteet, osa 2 By 50 Betoninormit Liikuntasaumat Rakenteisiin voidaan suunnitella liikuntasaumat. Liikuntasaumassa on koko rakenne katkaistava betonin ja terästen osalta. Liikuntasaumojen käyttöä kannattaa harkita tarkoin ja yleensä pientaloissa ne tulevat kysymykseen lähinnä, kylmän ja lämpimän rakenteen liittymäkohdissa. Liikuntasaumat suunnittelee rakennesuun-nittelija. Seinärakenteet Ladonta Ennen työn aloittamista on tarkastettava, että harkot ovat puhtaita, eikä niissä ole jäätä tai lunta. Valitun polyuretaanin tiedoista on varmistettava, voidaanko uretaani levittää kostealle pinnalle, sekä alin käyttölämpötila, paisumisprosentti ja kovettumisaika. Ladonta tehdään kulmatukiin kiinnitettyjen linjalankojen avulla. Tarkastetaan myös ristimitat. Harkot ladotaan 200/400 limityksellä, jolloin reiät tulevat kohdakkain. Näin saadaan mahdollisimman suuret valuaukot. Nurkissa käytetään kulmaharkkoja. Ensimmäisen harkkovarvin harkot asennetaan kiilojen avulla tarkalleen vaakasuoraan ja oikeaan korkoon. Harkkojen ja anturan väli tiivistetään (ulko- ja sisäreunoiltaan). Harkkoja ei muurata anturaan. Lämmöneristeessä olevat urat pursotetaan täyteen polyuretaania. Pursotuksen jälkeen on tarkkailtava, ettei polyuretaani nosta harkkoja irti toisistaan. Uretaanin paisuminen riippuu mm. valitusta uretaanista ja lämpötilasta. Paisuminen kannattaa varmistaa kokeellisesti ennen työn aloittamista. Harkkojen ladonnassa suositellaan käyttämään kevyttä nosturia tai muuta vastaavaa keventäjää harkkojen suuren painon takia. Harkot voidaan katkaista timanttilaikalla tai harkkosirkkelillä. Harkkoja katkaistaessa on syytä huomioida valureikien koko. Osa päätyharkoista on esikatkaistu ja niistä saadaan sahaamalla 200 ja 400 mm:n palat. Päätyharkkoa käytetään vain aukkojen pielissä. Päätyharkko ei sovellu palkkiharkoksi. Seinän ja sauman suoruutta voidaan hallita kiilaamalla. Seinät ladotaan ikkunoiden alareunan korkeuteen ennen ensimmäistä valukertaa. Ladottaessa pidetään silmällä, että rakentee- 4

5 Kulman ladonta seen syntyy yhtenäinen kanavisto betoniva- Pystyrei issä olevien terästen tulee ulottua tarlulle. Tarkastetaan että kaikki raudoitukset ovat tuntapituutensa verran valupinnan yläpuolelle. paikoillaan ja kiinnitetty niin, että ne pysyvät Pystyteräksiä käytetään työsaumoissa rakennesuunnitelmissa esitetyllä tavalla. Vaakateräkset valussa paikoillaan. Sama koskee sähkö- ja LVI-asennuksia ja varauksia. Betonimassan on asennettu ladonnan edetessä ko. varauksiin. valupaineen ja itse betonointityön aiheuttamat Teräkset tuetaan niin, että valumassa ympäröi rasitukset on huomioitava tuettaessa ladottuja ne joka puolelta. Valureikien pohjalle ei saa seiniä. jättää roskia tms. 5

6 Maanpaineseinän ja kantavan väliseinän liitos Maanpaineseinän ja väliseinän liitos Kantavat väliseinät Kantavissa väliseinissä käytetään esim. eristeettömiä valuharkkoja. Väli- ja ulkoseinän liitoksessa tehdään reikä ulkoseinän harkkokuoren sisäpintaan ja taivutetut teräkset viedään riittävän pitkälle ulkoseinään. Mitoitukset rakennesuunnitelman mukaan. Ei kantavat väliseinät Ei kantavissa väliseinissä tartuntana riittää suora teräs porattuun ulkoseinän sisäkuoren reikään. Teräs ulotetaan väliseinän saumaan 200 mm. Helpointa on tehdä ei kantava, ei jäykistävä väliseinä Priima väliseinälevyistä, käyttäen lähtölistaa. Pilarit Pilareissa suositellaan käytettäväksi kevytsora- (PH 240x190x240), (PH 300x300 pyöreä pilariharkko) betonipilariharkkoja (BH 240x190x240) tai paikalla valuratkaisua. Maanpaineseinä Harkot on suunniteltu käytettäväksi myös lämpimien tilojen maanpaineseinissä. Käytännössä kellaritilojen kaikkiin seiniin. Kuoren paikkaus Ennen betonivalua, läpivientien, kolhujen, yms. reikien paikkaukseen käytetään muurauslaastia M100/500 (tai vastaavaa), tai ne muotitetaan valussa täyttyviksi. Paikkaukseen ei missään tapauksessa käytetä uretaania! 6

7 Taulukko 1. raudoittamattoman seinän sisäkuoren kapasiteetti, ilman vaakakuormaa. Betonivalu Massan minimilujuus on C25/30 ja maksimiraekoko 8 mm (IT betonissa maksimiraekoko 12 mm). Betonin vaadittu rasitusluokka tulee ottaa huomioon betonia valittaessa. Massa on vetelää. Massan notkeutta kuvaava leviämä n. 550 mm. Massamenekki on 135 l/m 2. Ennen valua harkot täytyy kastella hyvin. Em. seikat edesauttavat betonimassan leviämistä kaikkiin tyhjätiloihin. Valusauman ylimmän kerroksen harkkoeristeen suojaksi kannattaa valun ajaksi laittaa esim. lauta tai joku muu suojaus, ettei eristeeseen tartu betoniroiskeita hankaloittamaan ladonnan jatkamista. Harkot valetaan täyteen välipohjien tuilla ja seinän yläpäässä, muulloin työsauma suositellaan tekemään harkkokerroksen puoliväliin. Lisäksi vibrataan joka toisesta reiästä mahdollisimman ohuella vibralla hyvin kevyesti, asennuksia ja putkituksia varoen. Valu aloitetaan nurkista ja kiertäen edetään täyttymistä ja muottien mittojen pysyvyyttä tarkkaillen. Valettaessa massan korkeusero korkeintaan 0,5 m. Valut voidaan suorittaa myös käyttäen itsetiivistyvää betonia, jolloin vibraus jätetään pois. Maltti on tässäkin valtti! Betonin valupurseiden poisto tehdään valun jälkeen esim. harjaamalla. Betoninrakenteen jälkihoitona suositellaan rakenteen seinäpintojen kevyttä kastelua ja/tai peittämistä. Jälkihoitoa suositellaan tehtäväksi 5 vuorokautta valun jälkeen. Jälkihoidon laiminlyönti saattaa heikentää betonin loppulujuutta oleellisesti. 7

8 8 Vaakaraudoitettu maanpaineseinä

9 Pystyraudoitettu maanpaineseinä p 9

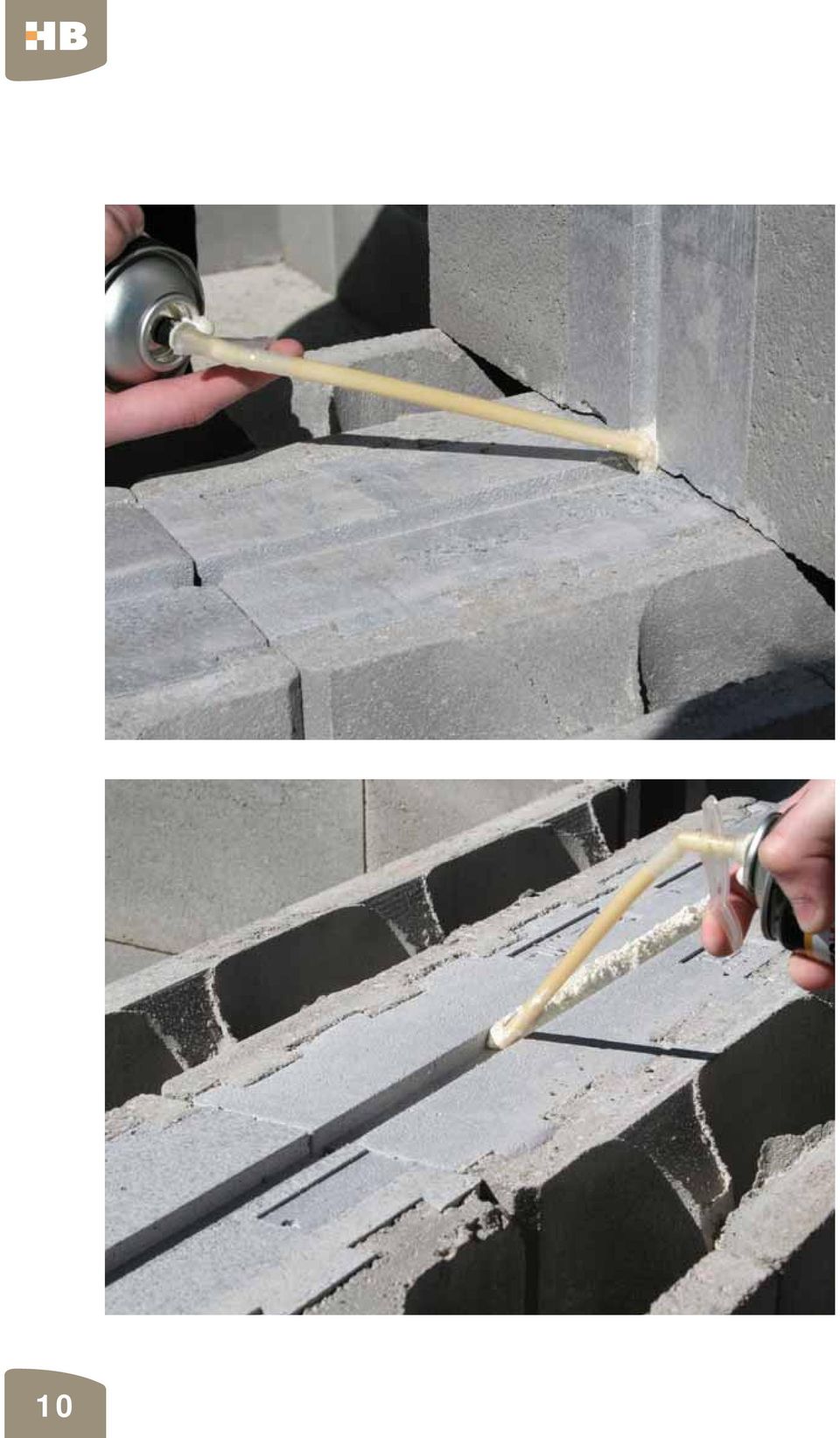

10 10

11 Taulukko 2. Maanpaineseinän suurin sallittu täyttökorkeus T (m) eri pystyraudoituksille. Maatäytöt tehdään vasta kun tukevat ja jäykistävät seinät ovat saavuttaneet 2/3 osaa lujuudestaan. Harkon valuaukko on leveydeltään 80 mm. 11

12 Aukkoylitykset Aukkojen pielissä käytetään 600 mm:n päätyharkkoa. Katso ladontamallit. UEM400 harkko soveltuu hyvin myös palkkiharkoksi. Palkin pohjaan asennetaan teräsprofiili toimimaan muottina. Teräs on tuettava huolellisesti valun ajaksi. Palkin leikkausraudoitus (haat) asennetaan ensimmäisen harkkokerroksen jälkeen ylöspäin aukeavaksi ja valmiiksi ladotun palkin yläpinnasta näille vastineet hakojen päät alaspäin. Palkin alapinnan vetoteräkset on tuettava niin, ettei pitkillä jänneväleillä teräs lepää alapinnan teräsprofiilia vasten, vaan saa riittävät toiminnalliset ja suojaetäisyydet. Terästen betonipeite min. 15 mm. Palkin vetoteräs ja alahaat tehdään ruostumattomasta teräksestä, B600KX. Pelti tiivistää palkin pohjan valun aikana. Pellin päät asetetaan tuelle n. 5 mm. Pellin pohja jää näkyväksi osaksi palkin alapinnassa. Pelti on tuettava alapuoleltaan riittävästi valun ajaksi. Pelti ei toimi vetoteräksenä palkissa. Saatavilla myös vahvempi aukonylitysprofiili, jonka pituus on 6,0 m. Myös profiiliteräksen kanssa on käytettävä vetoteräksiä. Palkin raudoitus ja kapasiteetti on ilmoitettu taulukossa 3. Aukkopalkki. Kaksi harkkokerrosta. Vaihtoehto 1: peltikouru. Taulukko 3. Kapasiteettitaulukko. Palkki. Kaksi harkkokerrosta. 12

13 Ulkokuori välipohjan kohdalla Ulkokuori saadaan yhtenäiseksi välipohjan kohdalla käyttäen pituussuunnassa eristeen kohdalta halkaistua eristevaluharkkoa. Pinnoittaminen Pinnoittaminen suositellaan tehtäväksi yhden lämmityskauden jälkeen, jolloin seinän tasapainokosteuden voidaan olettaa olevan normalisoitunut rakennusaikaisen kosteuden poistuttua. Ulkoseinät Kaksikerrosrappaus Betoniharkkoseinä on puhdistettava epäpuhtauksista, kalkkihärmeestä ja paikattava ennen rappaustöiden aloittamista. Tarvittaessa pinta pohjustetaan esimerkiksi kuitulaastilla. Kaksikerrosrappaus tapahtuu kahtena kerroksena, joista ensimmäisellä kerroksella tasoitetaan epätasaisuudet ja toisena kerroksena on varsinainen pintarappaus. Pintakerros rapataan 2 3 vuorokauden kuluttua oikaisurappauksesta. Julkisivurappaus voidaan levittää ruiskuttamalla tai harjaamalla. Rapatessa ilman ja rapattavan alustan lämpötilan tulee olla vähintään +5 C. Kolmikerrosrappaus Kolmikerrosrappauksella peitetään seinän kaikki epätasaisuudet. Pinta voidaan lopuksi hiertää sileäksi puu- tai teräslastalla. Seinä pohjustetaan tartuntalaastilla käsin tai ruiskulla. Tartuntalaastia ei tarvitse tasoittaa, koska se toimii tartuntapintana täyttörappaukselle. Täyttörappauksen kerrosvahvuus on enintään 15 mm. Se tasoitetaan oikolaudalla tai puuhiertimellä. Pintarappaus voidaan tehdä jollakin sitä varten kehitetyllä erikoislaastilla tai pinnoitteella. Alustarappauksen on annettava kuivua ennen pintarappausta. Tarvittaessa pintarappauksen tartunnan varmistamiseksi voidaan täyttörappauskerroksessa käyttää kuumasinkittyä rappausverkkoa. Pinnoitus voidaan levittää ruiskuttamalla tai harjaamalla. Ilman ja rapattavan pinnan lämpötilan tulee olla vähintään +5 C. Ohutrappaus Ohutrappaus ei peitä seinän epätasaisuuksia. Sitä käytetään kohteissa, joissa viimeistelyllä ei ole suurta merkitystä, kuten maatalouden tuotantorakennuksissa. Toisaalta se voi olla myös tarkoituksellinen keino näyttää rakenteen ominaisuudet. Rapattaessa ilman ja rapattavan alustan lämpötilan tulee olla vähintään +5 C. Harkkoseinä on kasteltava kauttaaltaan ennen rappauksen levittämistä. Sokkelin pintakäsittely Maanpinnan alapuolelle jäävä seinän osuus pinnoitetaan ulkopuolelta slammaamalla. Sementtipohjainen rappauslaasti levitetään lastalla alhaalta aloittaen. Slammatun pinnan päälle kosteudeneristys esimerkiksi sokkelilevyllä tai kumibitumikermillä. Sokkelin näkyviin jäävät osat slammataan ja rapataan kuten maanalaiset osat. Pinta voidaan käsittelyn jälkeen pinnoittaa erilaisilla valmiilla värilaasteilla tai rouhepinnoitteilla. Sisäpinnat Sisäpintojen pinnoittaminen voidaan aloittaa, kun on varmistuttu rakennusaikaisen kosteustason alentumisesta. Turvallisesti pinnoitus voidaan suorittaa 9 viikon kuluttua lämmityksen aloittamisesta. Pinnoituksena käytetään mm: maalaus slammaus oikaisu/tasoite Kaikissa pinnoitevalinnoissa on noudatettava ko. tuotteen valmistajan antamia työohjeita

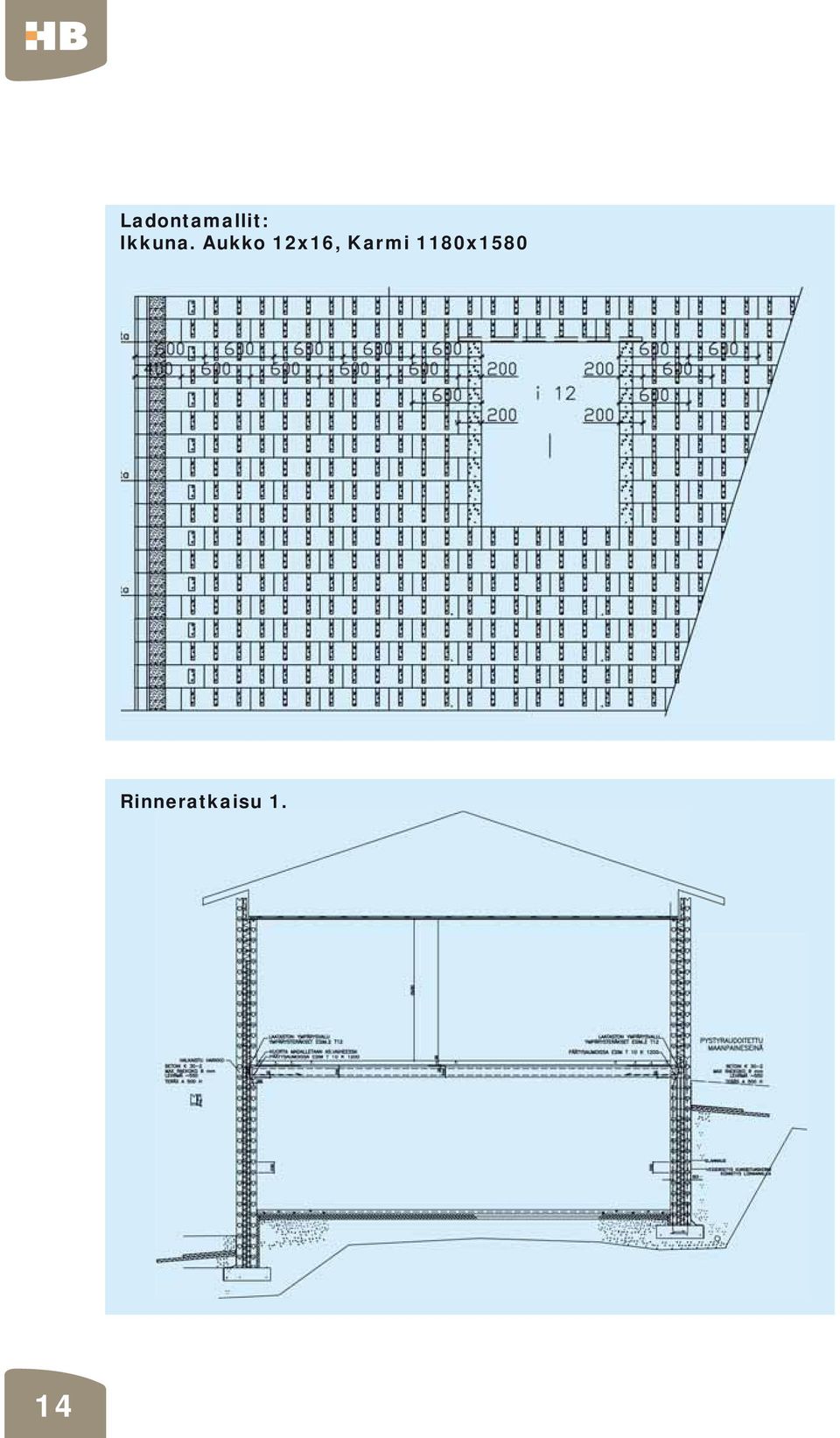

14 Ladontamallit: Ikkuna. Aukko 12x16, Karmi 1180x1580 Rinneratkaisu

15

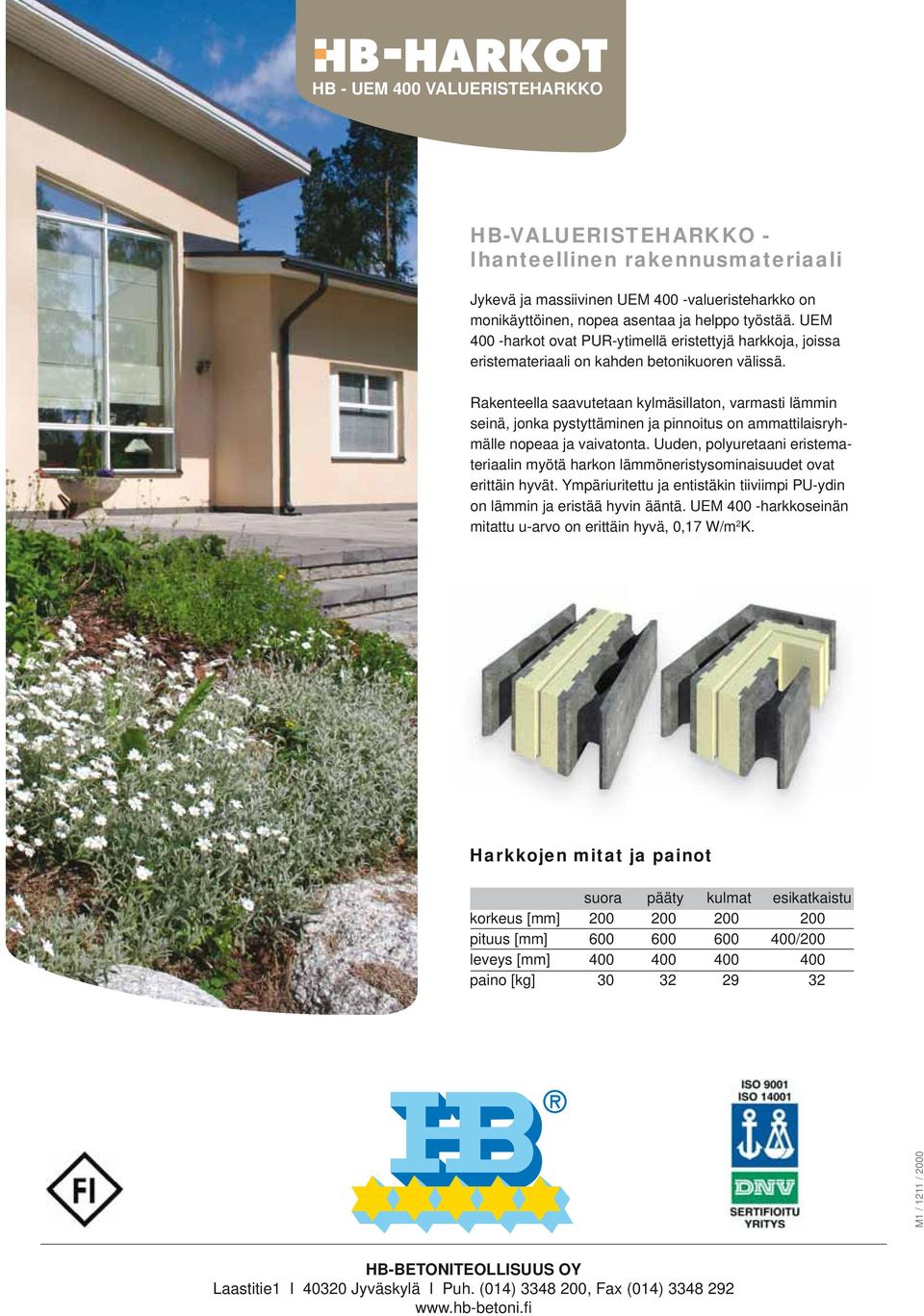

16 HB - UEM 400 VALUERISTEHARKKO HB-VALUERISTEHARKKO - Ihanteellinen rakennusmateriaali Jykevä ja massiivinen UEM 400 -valueristeharkko on monikäyttöinen, nopea asentaa ja helppo työstää. UEM 400 -harkot ovat PUR-ytimellä eristettyjä harkkoja, joissa eristemateriaali on kahden betonikuoren välissä. Rakenteella saavutetaan kylmäsillaton, varmasti lämmin seinä, jonka pystyttäminen ja pinnoitus on ammattilaisryhmälle nopeaa ja vaivatonta. Uuden, polyuretaani eristemateriaalin myötä harkon lämmöneristysominaisuudet ovat erittäin hyvät. Ympäriuritettu ja entistäkin tiiviimpi PU-ydin on lämmin ja eristää hyvin ääntä. UEM 400 -harkkoseinän mitattu u-arvo on erittäin hyvä, 0,17 W/m 2 K. Harkkojen mitat ja painot suora pääty kulmat esikatkaistu korkeus [mm] pituus [mm] /200 leveys [mm] paino [kg] M1 / 1211 / 2000 HB-BETONITEOLLISUUS OY Laastitie1 I Jyväskylä I Puh. (014) , Fax (014)
