HB-PRIIMA VÄLISEINÄLEVY HB-PRIIMA VÄLISEINÄLEVY

Transkriptio

1 HB-PRIIMA VÄLISEINÄLEVY HB-PRIIMA VÄLISEINÄLEVY suunnittelu- ja työohje

2 SISÄLTÖ: HB-PRIIMA VÄLISEINÄLEVY Viiden tähden betonituottaja HB-Priima on kehitetty nykyaikaiseen rakentamiseen... 2 Käyttökohteet... 2 Ominaisuudet... 3 Väliseinärakenteet... 3 HB-Priima -rakenteiden suunnittelu... 4 Kantavat HB-Priima -rakenteet... 5 HB-Priima -väliseinälevyjen asentaminen... 7 Asennusohjeistus (kuvasarjana)... 8 HB-Betoni on viiden tähden betonituottaja, joka tarjoaa laadukkaat tuotteet ja luotettavat toimitukset. Pitkä, yli 40 vuoden kokemus sekä perheyrityksen ihmisläheinen palvelu luovat vakaan pohjan meidän ja asiakkaidemme väliselle yhteistyölle. Toimintaamme ohjaavat ISO 9001:2008 ja ISO 14001:2004 -laatujärjestelmät. Korkeatasoisia erikoistuotteita HB-PRIIMA ON KEHITETTY NYKYAIKAISEEN RAKENTAMISEEN HB-Priima -väliseinälevy on turvallinen, kivipohjainen rakennusmateriaali, joka kestää hyvin kosteutta. Se ei pala eikä lahoa. Käyttämällä HB-Priimaa kosteiden tilojen rakenteissa hyvän rakennustavan mukaisesti, vältytään laho- ja homevaurioilta. HB-Priima -väliseinälevyt ovat ympäripontattuja ja erittäin tarkkamittaisia, joten niitä käyttämällä rakentaminen on helppoa ja käy nopeasti. HB-Priima -väliseinälevyjen käyttökohteet HB-Priima -järjestelmä käsittää kolme eri paksuista väliseinälevyä. Priima 68 ja Priima 88 -levyjä käytetään huoneistojen sisäisissä, ei-kantavissa väliseinissä ja runkoa jäykistävinä seinän rakenneosina. HB-Priima 150 -levy on tarkoitettu huoneiston sisäisiin kantaviin rakenteisiin sekä jäykistäviin väli- ja ulkoseiniin. Valmistamme pihatuotteita, harkkoja, mosaiikkibetonilaattoja, portaita sekä valmisbetonia. Tytäryhtiömme HB Kivitalot Oy markkinoi pientalopakettiratkaisuja kevytsora- ja betoniharkoista. Kestävä, kotimainen työllistäjä Tehtaamme sijaitsevat Jyväskylässä ja Somerolla. Panostamme voimakkaasti tuotekehitykseen ja toimitusvarmuuteen, jota uusi Jyväskylässä toimiva tehdas parantaa entisestään. Euroopan nykyaikaisimmassa betonituotetehtaassa valmistetaan erilaisia harkko- ja ympäristöbetonituotteita. HB-Betoniteollisuus Oy:n Palveluksessa on n. 150 henkilöä. Toimimme myös Ruotsissa, Virossa ja Venäjällä. 2

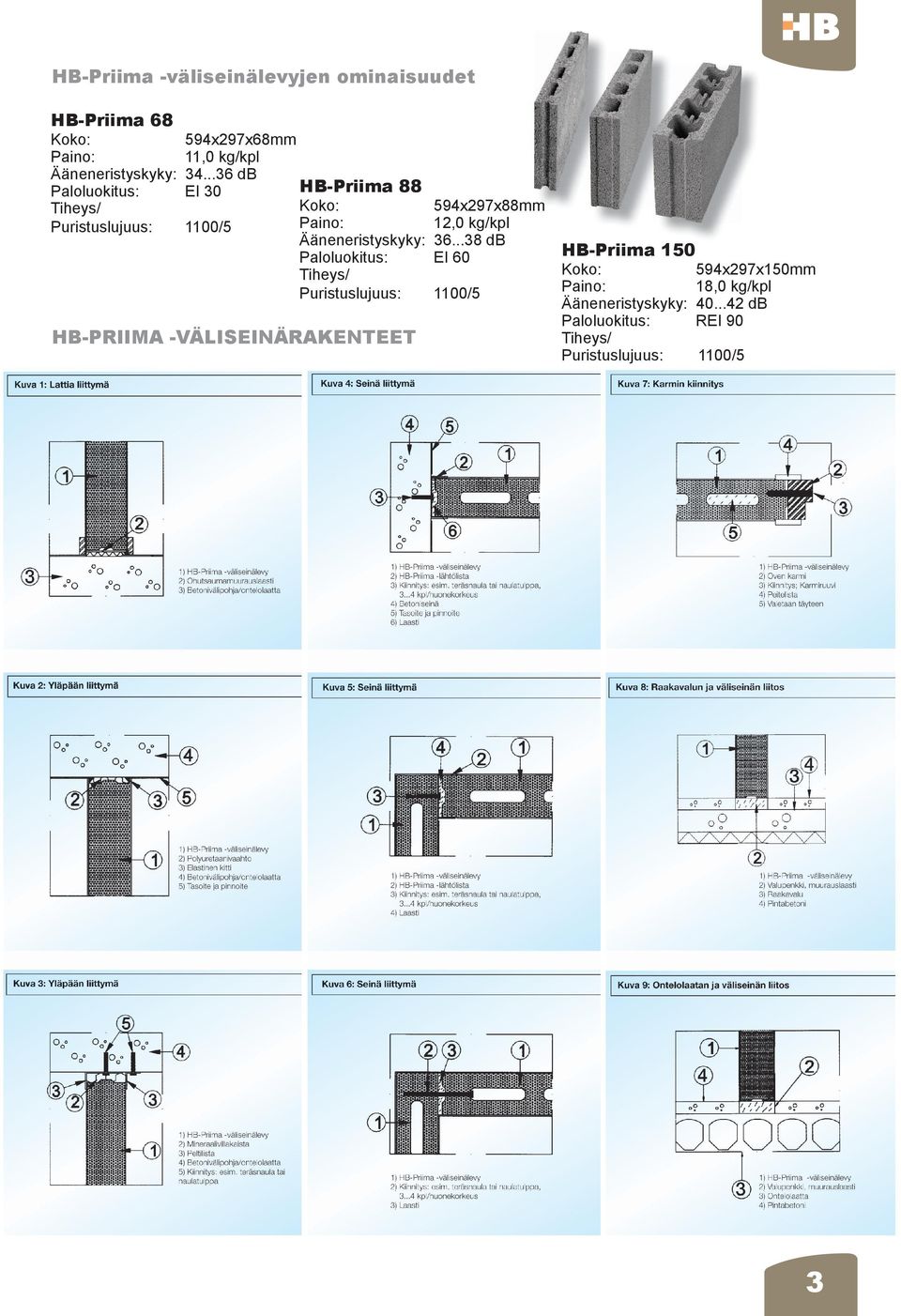

3 HB-Priima -väliseinälevyjen ominaisuudet HB-Priima 68 Koko: Paino: Ääneneristyskyky: Paloluokitus: Tiheys/ Puristuslujuus: 594x297x68mm 11,0 kg/kpl db HB-Priima 88 EI 30 Koko: Paino: 1100/5 Ääneneristyskyky: Paloluokitus: Tiheys/ Puristuslujuus: HB-PRIIMA -VÄLISEINÄRAKENTEET 594x297x88mm 12,0 kg/kpl db EI /5 HB-Priima 150 Koko: Paino: Ääneneristyskyky: Paloluokitus: Tiheys/ Puristuslujuus: 594x297x150mm 18,0 kg/kpl db REI /5 3

4 Pystykuormat Rakennuksen rungossa 150 mm:n levyisistä HB- Priima -levyistä tehtävät seinät kantavat rakennuksen pystykuormat, kuten rakenteiden ja lumen painosta aiheutuvat kuormitukset. Puristuksen lisäksi voidaan huomioida samanaikainen, tuulen aiheuttama vaakasuora taivutus- ja leikkausrasitus. Seinän kantavuuteen vaikuttavat seinän korkeus ja kuorman epäkeskisyys. Näiden vaikutus huomioidaan normien mukaisella nurjahduskertoimella. Vaakarakenteiden tuilla kuorman voidaan otaksua vaikuttavan tukipinnan kolmannespisteissä. Alapään tuentaa voidaan pitää keskeisenä. Alustavassa mitoituksessa voidaan käyttää oheisen taulukon 1. mukaisia puristuskestävyyden arvoja. HB-Priima -rakenteiden suunnittelu Kantavat HB-Priima -seinät suunnitellaan soveltaen Suomen rakentamismääräyskokoelman kevytsoraharkko- ja betoniharkkorakenteita koskevia ohjeita (Priima 68 ja 88 RakMk B5 mukaan, Priima 150 RakMk B9). Suunnitteluperusteet Ohutsaumamuurattavien HB-Priima -rakenteiden mitoituksessa voidaan käyttää seuraavia lujuuden ominaisarvoja: - puristuslujuus fck = 2,40 MN/m 2 - taivutusvetolujuus kohtisuoraan levyn lapetta vastaan fctk = 0,10 MN/m 2 - taivutusvetolujuus kohtisuoraan levyn päätä vastaan fctk = 0,45 MN/m 2 - leikkaus, laastin ja levyn välinen tartunta fvk = 0,20 MN/m 2 Mitoitus voidaan tehdä rajatilamitoitusmenetelmällä, jolloin käytettävä materiaalin osavarmuuskerroin on 2,0 ja kuormien osavarmuuskertoimena käytetään suomen rakentamismääräyskokoelman osan B1-3 mukaisia arvoja. Betonin tiheytenä käytetään arvoa 1100 kg/m 3 (Priima 150) ja 950 kg/m 3 (Priima 88 ja 68). Rakennuksen rungon jäykistys Rakennusten rungot on suunniteltava siten, että saavutetaan riittävä kokonaisvakavuus. Väli- ja ulkoseinät toimivat jäykistävinä rakenteina. Rungon jäykistämisessä voidaan huomioida myös HB-Priima 88-levystä rakennetut seinät. Näin runkoon kuuluvat seinät on sidottava toisiinsa vannesitein vähintään joka toisesta saumasta (kts. kuva 18 sivulla 6, soveltaen). Myös työaikaisesta vakavuudesta on huolehdittava ja mahdollinen tuulen aiheuttama kaatumisvaara estettävä käyttämällä riittävästi vinotukia. Ei-kantavat väliseinät Ei-kantavissa seinissä on huomioitava yläpuolisen rakenteen taipuman vaatima liikevara. Myös kantamattomat seinät on liitettävä toisiinsa ja runkoon naulatulpilla tai vanneterässitein vähintään joka kolmannessa saumassa riittävän vakavuuden saavuttamiseksi. 4

5 KANTAVAT HB-PRIIMA -RAKENTEET 5

6 KANTAVAT HB-PRIIMA -RAKENTEET 6

7 HB-PRIIMA -VÄLISEINÄLEVYJEN ASENTAMINEN Levyjen käsittely työmaalla Varastoi HB-Priima -väliseinälevyt työmaalla kuljetuspakkauksissaan suojaan sateelta. Siirrä levyt lämpimään (> +10 o C) ja hyvin tuuletettuun sisätilaan n. viikkoa ennen muurauksen aloittamista ja poista pakkausmuovit. Näin vähennät seinän halkeiluvaaraa. Levyjä voidaan katkaista kovametalliteräisellä sahalla ja timantti- tai kivilaikalla. Muuraustapa HB-Priima -seinät muurataan ohutsaumamuurausmenetelmällä käyttämällä ohutsaumamuurauslaastia, saneerauslaastia tai muuta ohutsaumamuuraukseen sopivaa laastia. Laastimenekki on kg/m 2. Ensimmäisen kerroksen vaakasauma muurataan muurauslaastilla M100/600, jotta ohutsaumamuurauksen lähtö saadaan suoraksi ja oikeaan korkeusasemaan. Halkeilun välttämiseksi on pitkät seinät tarvittaessa jaettava liikuntasaumoin osiin tai käytettävä kutistumisraudoitusta rakennesuunnittelijan ohjeiden mukaan. Sopiva liikuntasaumaväli on m. Seinää muurattaessa lämpötilan tulee olla vähintään +10 o C ja tilan hyvin tuulettuva. HB-Priima -väliseinän muuraaminen Valitse ja mittaa väliseinien paikat. Asenna väliaikaiset pystyohjaustuet n. 1,5 metrin välein siten, että asennettava seinä tuleee tukien etupuolelle. Tarkasta suoruus. Aloita asentaminen tekemällä raakavalun päälle valmiiseen lattiapintaan ulottuva valupenkki betonilaastista. Asenna levyt urapuoli alaspäin ja kiinnitä ne toisiinsa puoli levyä limittäen. Tasoita ylipursunut laasti levyjen päältä ennen sen kuivumista. Tasoita seinä kertaalleen saumojen kuivuttua. Kosteissa tiloissa tulee ennen laatoitusta tehdä Suomen Rakentamismääräyskokoelman C2 mukainen vesieristyskäsittely. Käytä ovien ja ikkunoiden ylittämiseen HB-Priima -aukonylityslistaa, joka jää valmiiseen rakenteeseen. Mahdollisena sauman raudoitteena voit käyttää työsaumaverkosta tehtyä, pontinmuotoon taivutettua raudoitetta tai naulattavaa vanneteräskiskoa. Asenna raudoitekappale joka toiseen saumaan yli 6 metriä pitkissä seinissä. Oven karmit voidaan jäykistää pystyvalulla. Kantavan HB-Priima -levyn muuraaminen Aloita kantavan HB-Priima -seinän muuraus 15 mm:n muuraussaumalla. Asenna ensimmäiseen muuraussaumaan seinän vaatima raudoitus. Ota huomioon seinän mahdollinen lisäraudoitustarve (kts. kuva 11). HB-Priima -väliseinän pinnoittaminen HB-Priima -väliseinä pinnoitetaan kuten kiviainespinnat yleensä. Yleisimpiä tapoja ovat: - Tasoite ja maalaus tai tapetti - Tasoite ja ohutpinnoite - Tasoite, vesieristys ja laatoitus (kosteissa tiloissa) - Maalaus - Ohutpinnoite Kahta viimeksimainittua pinnoitustapaa käytettäessä saumakuvio jää näkyviin ja muurauksen laadulle asetettavat vaatimukset korostuvat. Varmista levyseinän kuivuus ennen kosteiden tilojen seinien pinnoitusta, kosteus saa olla enintään 3...4%. Jos levyseinän kosteutta ei ole varmistettu mittauksella on suositeltavaa, että yli 3 metrin pituisiin keraamisilla laatoilla päällystettäviin seiniin tehdään pystysuoria silikonisaumoja 1,2 metrin välein. Kiinnittäminen HB-Priima -väliseinälevyihin Yleistä kiinnittämisestä Kiinnikkeille tehtävät reiät suositellaan porattavaksi ilman iskua ja syvyysrajoittimen käyttöä läpiporaamisen estämiseksi. Valitse aina sopivan pituinen ruuvi kiinnitettävän ainepaksuuden mukaan. Oikea ruuvin pituus = tulpan pituus + tulpan halkaisija + kiinnitettävä aine. Ruuvin loppuun kiristäminen tulpassa on hyvä suorittaa käsin ruuvimeisselillä; näin voidaan kontrolloida paremmin, ettei tulppa kierry yli. Käytettävät kiinnikkeet Kevyet kiinnitykset, paino 0-25 kg Kohteet: taulut, kevyet hyllyköt, listat, valaisimet, sähkökytkimet Kiinnitys: Esim. Fischer-nailontulppa SX 6 + ruuvi o 4,5 mm Sallittu kuorma:0,24 kn, varmuuskerroin 3 Keskiraskaat kiinnitykset, paino kg Kohteet: hyllyköt, peilikaapit, kevyet konsolit, naulakot, putkikannakkeet Kiinnitys: Esim. Fischer-nailontulppa SX 8 + ruuvi o 5,0 mm Sallittu kuorma:0,46 kn, varmuuskerroin 3 Raskaat kiinnitykset, paino yli 75 kg Kohteet: keittiökaapit, saunan lauteet, karmi ruuvit, LVI-asennukset, saniteettika lusteet, koolaukset Kiinnitys: Esim. Fischer-nailontulppa SX 10 + ruuvi o 6,0-7,0 mm Sallittu kuorma:0,53 kn, varmuuskerrroin 3, Fischeryleiskarmitulppa FUR 10 x 60 + ruuvi o 7,0 mm Sallittu kuorma:0,59 kn, varmuuskerroin 3 Nurkkaliitoksissa käytetään esim. Fischer-naulatulppaa N 8 x 100, lähtölistat ja teräsvanteet kiinnitetään Fischer-naulatulpalla N 5 x 30 FZ. 7

8 HB-PRIIMA VÄLISEINÄLEVY 1. HB-Priima -asennusohje Aloita asentaminen raakavalun päältä tekemällä valmiiseen lattiapintaan ulottuva laastipenkki. 2. Mitoita alussa levyjen etenemä korkeussuunnassa oikean oviaukon korkeuden varmistamiseksi. Asenna levyt laastipenkin päälle urapuoli alaspäin Seinäliittymiin voidaan asentaa HB-Priima-lähtölista, joka toimii myös ohjurina. Muita ohjaustukia n. 1,8 m välein. Nurkissa kannattaa käyttää lähtölistaa ja nurkan jäykistämiseen naulatulppia (3-4 kpl/norm. huonekorkeus). Levyjen työstö on helppoa, ne voidaan katkaista kovametalliteräisellä sahalla. Sähkörasiat asennetaan levyihin käyttäen 74 mm:n rasiaporaa. Johdotus on helppoa levyissä olevien onteloiden avulla. 5. Käytä ovien ylitykseen HB-Priimaaukonylityslistaa, joka asennetaan ja tuetaan paikoilleen (jää rakenteeseen). Kiinnitä karmirakenteet karmiruuveilla, vesijohdot ja -altaat 8 mm:n seinätulppien ja ruuvien avulla. 6. Seinä on kertaalleen tasoitettuna pinnoitusvalmis. Pinnoitukseen soveltuvat maali, tapetti, laatta tai ohutpinnoite. Muista kosteissa tiloissa tarvittava vesieristys. HB-BETONITEOLLISUUS OY Laastitie1 I Jyväskylä I Puh. (014) , Fax (014) Kirjapaino Kari 05/
