2 Johdanto Kiitos FS-1030MFP/FS-1130MFP/FS-1035MFP/FS-1135MFP-koneen hankinnasta. Tämän käyttöoppaan tarkoituksena on auttaa sinua käyttämään konetta oikein, tekemään määräaikaishuoltoa ja suorittamaan tarvittaessa yksinkertaisia vianetsintätoimenpiteitä, jotta kone olisi aina hyvässä käyttökunnossa. Lue tämä käyttöopas ennen koneen käyttöä ja pidä se aina helposti saatavilla koneen lähettyvillä. Käytä merkkitarvikkeitamme. Emme vastaa vaurioista, jotka johtuvat muiden valmistajien tarvikkeiden käytöstä koneessa. Kuvassa näkyvä tarra takaa, että tarvikkeet ovat omaa merkkiämme. Tämä käyttöopas sisältää myös FS-1030MFP/DP- ja FS-1035MFP/DP-malleja koskevat ohjeet. Tässä käyttöoppaassa FS-1030MFP/FS-1130MFP viittaavat 30 sivua/min -malliin ja FS-1035MFP/FS-1135MFP 35 sivua/min -malliin. Mukana toimitettavat oppaat Seuraavat oppaat toimitetaan koneen mukana. Voit tutustua niihin tarvittaessa. Quick Installation Guide Usein käytettyjä toimintoja, käteviä toimintoja, määräaikaishuoltoa ja vianetsintätoimenpiteitä koskevat ohjeet. Safety Guide Koneen asennuksen ja käytön turvallisuutta ja varotoimia koskevia tietoja. Lue tämä opas ennen koneen käyttöä. Safety Guide (FS-1030MFP/FS-1130MFP/FS-1035MFP/FS-1135MFP) Koneen asennustilaa ja varoitustarroja koskevat ohjeet ja muita tietoja. Lue tämä opas ennen koneen käyttöä. DVD (Product Library) Käyttöopas (tämä opas) Paperin lisäystä, kopioinnin, tulostuksen ja skannauksen perustoimintoja sekä vianetsintää koskevat ohjeet. Faksin käyttöopas Faksin käyttöä, lähetystulostusten tarkistusta, raporttien tulostusta ja verkkofaksin käyttöä koskevat ohjeet. KYOCERA COMMAND CENTER Operation Guide Printer Driver User Guide Network FAX Driver Operation Guide KMnet Viewer User Guide KM-NET for Direct Printing Operation Guide PRESCRIBE Commands Technical Reference PRESCRIBE Commands Command Reference

3 Tämän oppaan turvallisuusvaroitukset Tässä oppaassa ja koneessa on symbolein merkittyjä varoituksia, joiden tarkoituksena on suojata käyttäjiä ja lähiympäristöä sekä varmistaa koneen oikea ja turvallinen käyttö. Symbolit ja niiden merkitykset esitetään seuraavassa. Symbolit VAARA: varoittaa tilanteesta, joka voi aiheuttaa vakavan loukkaantumisen tai jopa kuoleman, jos ohjeisiin ei kiinnitetä riittävästi huomiota tai niitä ei noudateta tarkoin. VAROITUS: varoittaa tilanteesta, joka voi aiheuttaa loukkaantumisen tai konevaurion, jos ohjeisiin ei kiinnitetä riittävästi huomiota tai niitä ei noudateta tarkoin. Symboli osoittaa, että kyseiseen oppaan osaan sisältyy turvallisuusvaroituksia. Symboli sisältää merkinnän varoituksen kohteesta.... [Yleinen varoitus]... [Varoitus korkeasta lämpötilasta] Symboli toimesta. on merkkinä kohdasta, joka sisältää tietoja kielletyistä toimista. Symboli sisältää merkinnän kielletystä... [Varoitus kielletystä toimesta]... [Purkaminen kielletty] Symboli on merkkinä kohdasta, joka sisältää tietoja pakollisista toimista. Symboli sisältää merkinnän pakollisesta toimesta.... [Ilmoitus pakollisesta toimesta]... [Irrota pistotulppa pistorasiasta]... [Kytke kone aina maadoitettuun pistorasiaan] Tilaa huoltopalvelusta uusi opas, jos tämän oppaan turvallisuusvaroitukset ovat lukukelvottomia tai opas on hävinnyt (maksullinen). HUOMAUTUS: Jos originaali muistuttaa seteliä, joissakin harvoissa tapauksissa sitä ei kopioida asianmukaisesti. Kone on varustettu rahaväärennösten tekoa estävällä toiminnolla. i

4 Sisällys Sisällys Valikkokartta iii Ympäristö x Kulutustarvikkeiden käsittelyä koskevat varoitukset x Laserturvallisuus (Eurooppa) xii Kopioinnin/skannauksen oikeudelliset rajoitukset xii Oikeus- ja turvallisuusasiaa xiii 1 Osien nimet Ohjauspaneeli Kone Originaalien syöttölaite Valmistelut ennen käyttöä Toimitukseen sisältyvien osien tarkistus Liitäntätavan määritys ja kaapelien valmistelu Kaapelien liittäminen Virta päälle/pois päältä Lepotila Näytön kielen vaihto [Kieli] Päivämäärän ja kellonajan asetus Verkkoasetus (LAN-kaapeliliitäntä) Ohjelmiston asennus COMMAND CENTER (Sähköpostiasetukset) Sähköpostin lähetys Valmistelu dokumentin lähettämiseksi tietokoneeseen Paperin asetus Originaalien asetus Peruskäyttö Sisään-/uloskirjautuminen Pika- ja ohjelmanäppäimet Viestinäyttö Kopiointi Tulostus - tulostus sovelluksesta käsin Lähetys Kohteen määritys Töiden peruutus Jäljellä olevan väriaineen ja paperin tarkistus Huolto Puhdistus Väriainesäiliön vaihto Vianetsintä Toimintahäiriöiden selvitys Virheviestien edellyttämät toimet Paperitukosten selvitys Liite Lisävarusteet Liite-2 Merkkien syöttömenetelmä liite-3 Tekniset tiedot liite-4 EN ISO Liite-8 EK1-ITB Liite-8 Hakemisto Hakemisto-1 ii

5 Valikkokartta Copy-näppäin Function Menu -näppäin Paperin valinta Lajittelu...sivu 3-14 Kaksipuolinen...sivu 3-12 Zoomaus...sivu 3-9 Yhdistä Alkup. koko Orig. suunta Originaalin kuva...sivu 3-8 Tummuus...sivu 3-8 EcoPrint Jatkuva skannaus Kirj. Tied.nimi Viim.tiedotus Priorit. ohitus Send-näppäin Function Menu -näppäin Värin valinta Alkup. koko Originaalin kuva Skannausres. Lähetyskoko Zoomaus Orig. suunta Jatkuva skannaus Tiedoston muoto Kirj. Tied.nimi Aihe/runko Viim.tiedotus Faksin läh.tarkk...lisätietoja: Faksin käyttöopas. Faksin viiv. TX...Lisätietoja: Faksin käyttöopas. (Jatkuu seuraavalla sivulla) (Jatkuu seuraavalla sivulla) Faksin suora läh Faksikys vast.ot Tummuus...Lisätietoja: Faksin käyttöopas....lisätietoja: Faksin käyttöopas. iii

6 Send-näppäin (Jatkuu edelliseltä sivulta) Function Menu -näppäin (Jatkuu edelliseltä sivulta) Kaksipuolinen FTP salattu läh. Tied. erottelu Document Box - näppäin Aliosoitelaat. Kyselylaatikko Työlaatikko USB-muisti...Lisätietoja: Faksin käyttöopas....lisätietoja: Faksin käyttöopas. Document Box - näppäin (tulostettaessa USBmuistista) Function Menu -näppäin Lajittelu...sivu 3-14 Paperin valinta Kaksipuolinen...sivu 3-12 Document Box - näppäin (tallennettaessa USBmuistiin) Function Menu -näppäin Kirj. Tied.nimi Viim.tiedotus Priorit. ohitus Koodattu PDF TIFF-tulostus XPS FitTo Page Värin valinta Alkup. koko Originaalin kuva Skannausres. Tallennuskoko Zoomaus Orig. suunta Jatkuva skannaus Tiedoston muoto Kirj. Tied.nimi Viim.tiedotus Tummuus Kaksipuolinen iv

7 Status/Job Cancelnäppäin Tul.työn tila Läh työn tila Tallen työn tila Ajastettu työ Tul.työn loki Läh.työn loki Tallen työn loki Skanneri Tulostin Faksi Väriainetila...sivu 3-29 Paperin tila...sivu 3-29 USB-muisti System Menu/ Counter - näppäin Raportti Raportin tul. Valikkokartta tilasivu Fonttien luettelo Valv.rap. as. Läht. faksin rap...lisätietoja: Faksin käyttöopas. Saap faksin rap....lisätietoja: Faksin käyttöopas. Tulosrap. As. Lähetä tulos S-posti/Kansio Faksi Peru ennen läh. Faksin RX-tulos Viim.tiedotus...Lisätietoja: Faksin käyttöopas....lisätietoja: Faksin käyttöopas. Työlokihistoria Autom. lähetys Lähetyshist (Jatkuu seuraavalla sivulla) Kohde Aihe SSFC lokiaihe Vahvistus Tallenna v

8 System Menu/ Counter - näppäin (Jatkuu edelliseltä sivulta) Laskuri NetWare AppleTalk WSD-skannaus WSD-tulostus IPSec TCP/IP IPv4 Asetus IPv6 Asetus Järjestelmä Verkkoasetukset TCP/IPasetukset Protokollatieto Turvattu protok. Koneen nimi LAN-liittymä L/F ryhmäas. Suojaustaso Käynnistä uud. Valinnainen toim Käytt. Työtili Käytt. Kirj.as. Käyttäjän kirjautuminen Paik. Käytt.luet IC-kortin as. Ryhmävaltuutus Verk.käyt. omin. Työtiliasetus Töiden kirjanpidon Tili. Raportti kok.kirjanpito Jokaisen työtili Tili. Luettelo Osa/muokkaa Poista Lisää tili Oletusasetus Käytä rajaa Kop./tulos. lask Laskurin raja (Jatkuu seuraavalla sivulla) Tunt. Työ ID vi

9 System Menu/ Counter - näppäin Käytt ominaisuus Yleiset as. Kieli Oletusnäyttö Ääni Äänimerkki Faksin kaiutin Faksin monitori Näytön kirkkaus Orig / pap.määr Muk. orig. koko Määr alkuper kok Muk. paperikoko Kasetti 1 sarja, Kasetti 2 sarja, Kasetti 3 sarja, MK-lokeron as. Tulostusmat. As. Autom. tul.mat. Ol.paperilähde Erik.pap.toim. Aseta raja Mittaus Virheen käsitt. Päivämääräasetus Ajastinasetukset Virhepoisto aj Unitilan ajastus Ajastin nollaus Virta pois -toim Virta pois ajast (Jatkuu edelliseltä sivulta) (Jatkuu seuraavalla sivulla) (Jatkuu seuraavalla sivulla) Aut. virhepoisto Aut. Pan. Nol. Käyttämätön aika vii

10 System Menu/ Counter - näppäin (Jatkuu edelliseltä sivulta) Yleiset asetukset (Jatkuu edelliseltä sivulta) Toim.-oletukset Värin valinta Skannausres. Faksin läh.tarkk...lisätietoja: Faksin käyttöopas. Originaalin kuva Tummuus Zoomaus Lajittelu Orig. suunta EcoPrint Kirj. Tied.nimi Aihe/runko Jatkuva skannaus Tiedoston muoto Tied. erottelu TIFF-tulostus XPS FitTo Page Yks.kohta asetus 2 in 1 Asetus 4 in 1 Asetus Reunaviiva Alkup. sidonta Lopeta. sidonta Kuvan laatu Väri-TIFF pakk. Sisäänkirj. RAM-levytila Kopio Valokuva käsitt Paperin valinta (Jatkuu seuraavalla sivulla) Autom. pap. Val. Autom. %-prio. Valitse näpp. as. viii

11 System Menu/ Counter - näppäin (Jatkuu edelliseltä sivulta) Tulostin Lähetä Emulointivalinta EcoPrint Ohita A4/Letter Kaksipuolinen Kopiot Suunta Lom syöt tauko. LF-toiminto CR-toiminto Paperisyöttötila Valitse näpp. as. Dokumenttilokero Muokkaa kohdetta Säätö/ylläpito Aliosoitelaat. Työlaatikko Kyselylaatikko Valitse näpp. as. Osoitteisto Tulost.lista Kop. tummuussää Läh/laat. Tummuus Mustan viiv korj...lisätietoja: Faksin käyttöopas....lisätietoja: Faksin käyttöopas. Huoltoasetukset Palvelun tila Verkon tila Uusi kehite Faksin maakoodi Faksipuh.aset. Etädiag.asetus Etädiag. tunnus...lisätietoja: Faksin käyttöopas....lisätietoja: Faksin käyttöopas. ix

12 Ympäristö Ympäröivät käyttöolosuhteet ovat seuraavat: Lämpötila: 10-32,5 C Kosteus: % Huonot ympäristöolosuhteet voivat vaikuttaa kuvanlaatuun. Ota huomioon seuraavat seikat koneen sijoituspaikkaa valitessasi. Vältä sijoittamasta konetta ikkunan lähelle tai suoraan auringonvaloon. Vältä tärinälle alttiita paikkoja. Vältä sijoituspaikkoja, joissa lämpötila vaihtelee jyrkästi. Vältä paikkoja, joissa kone altistuu suoraan kuumalle tai kylmälle ilmalle. Vältä paikkoja, joissa on huono ilmanvaihto. Rullapyörät voivat vahingoittaa arkaa lattiapintaa, kun konetta siirretään asennuksen jälkeen. Kopioinnin aikana vapautuu otsonia. Sen määrä on kuitenkin niin vähäinen, että se ei ole terveydelle haitallista. Jos konetta kuitenkin käytetään pitkän aikaa huonosti ilmastoidussa huoneessa tai kopioita tehdään erittäin paljon, haju voi muodostua epämiellyttäväksi. Huolehdi kopiointihuoneen hyvästä ilmanvaihdosta, jotta työympäristö säilyy asianmukaisena. Kulutustarvikkeiden käsittelyä koskevat varoitukset VAROITUS Älä yritä hävittää väriaine- tai jäteväriainesäiliötä polttamalla. Kipinät voivat aiheuttaa palovammoja. Pidä väriaine- ja jäteväriainesäiliö poissa lasten ulottuvilta. Jos väriaine- tai jäteväriainesäiliöstä läikkyy väriä, varo hengittämästä tai nielemästä sitä äläkä päästä sitä kosketuksiin silmien tai ihon kanssa. Jos kuitenkin vahingossa hengität väriaineen höyryä, siirry raittiiseen ilmaan ja huuhtele suusi perusteellisesti suurella määrällä vettä. Jos sinua yskittää, ota yhteys lääkäriin. Jos vahingossa nielet väriainetta, huuhtele suusi vedellä ja juo 1-2 lasillista vettä, jotta vatsalaukun sisältö laimenee. Ota tarvittaessa yhteys lääkäriin. Jos saat väriainetta silmiisi, huuhtele ne perusteellisesti vedellä. Jos silmät tuntuvat aroilta, ota yhteys lääkäriin. Jos väriainetta joutuu iholle, pese se saippualla ja vedellä. Älä yritä avata tai rikkoa väriaine- tai jäteväriainesäiliötä. x

13 Muut varotoimet Palauta käytetty väriainesäiliö ja jäteväriainesäiliö jälleenmyyjällesi tai huoltoedustajallesi. Kerätyt väriainesäiliöt ja jäteväriainesäiliöt kierrätetään tai hävitetään asiaankuuluvien määräysten mukaan. Älä säilytä konetta suorassa auringonvalossa. Säilytä kone paikassa, jossa lämpötila on aina alle 40 C ja jossa ei ole voimakkaita lämpötila- ja kosteusvaihteluja. Jos kone on pitkään käyttämättömänä, ota kaikki paperi pois kasetista ja monikäyttölokerosta ja sulje paperi alkuperäiseen, kosteudelta suojaavaan pakkaukseen. Jos käytössä on FS-1130MFP/FS-1135MFP ja virta on katkaistu päävirtakytkimestä, faksien lähetys ja vastaanotto ei toimi. Älä katkaise virtaa virtakytkimestä. xi

14 Laserturvallisuus (Eurooppa) Lasersäteily voi olla terveydelle haitallista. Siksi lasersäteet on suojattu ilmatiiviillä kotelolla ja erillisellä ulkokuorella. Normaalissa käytössä koneesta ei pääse vuotamaan säteilyä. Tämä kone on luokiteltu luokan 1 lasertuotteeksi IEC :2007 -standardin mukaan. Varoitus: muiden kuin tässä oppaassa selostettujen toimenpiteiden suorittaminen voi johtaa vaaralliseen altistumiseen säteilylle. Nämä tarrat on kiinnitetty koneen sisällä olevalle skannausalueelle, johon käyttäjällä ei ole pääsyä. Alla näkyvä tarra on kiinnitetty koneen oikeaan sivuun. Kopioinnin/skannauksen oikeudelliset rajoitukset Tekijänoikeussuojan alaisen aineiston kopiointi/skannaus ilman tekijänoikeuksien haltijan lupaa voi olla kiellettyä. Seuraavan aineiston kopiointi/skannaus on kiellettyä. Seurauksena saattaa olla lakisääteisiä sanktioita. Aineistoluettelo ei välttämättä ole tyhjentävä. Älä kopioi/skannaa aineistoa, jonka kopioinnin/skannauksen tiedät olevan kiellettyä. Sekit Setelit Arvopaperit Leimamerkit Passi Sertifikaatit Paikalliset lait ja säännökset voivat kieltää tai rajoittaa muiden edellä mainitsemattomien tekstien ja asiakirjojen kopiointia/skannausta. xii

15 Oikeus- ja turvallisuusasiaa Tutustu seuraaviin tietoihin ennen koneen käyttöä. Tässä luvussa käsitellään seuraavia aiheita: Oikeusasiaa... xiv Kauppanimet... xiv Energiansäästön ohjaustoiminto... xviii Automaattinen kaksipuolinen kopiointi... xviii Kierrätetyn paperin käyttö... xviii Energy Star (ENERGY STAR ) -ohjelma... xviii Tietoja tästä käyttöoppaasta... xix Oppaassa käytetyt esitystavat...xx xiii

16 Oikeusasiaa Tämän oppaan tai sen osien kopiointi tai muu jäljennös ilman ennakkoon hankittua Kyocera Mita Corporation:n kirjallista lupaa on kielletty. Kauppanimet PRESCRIBE ja ECOSYS ovat Kyocera Corporationin tavaramerkkejä. KPDL on Kyocera Corporationin tavaramerkki. Microsoft, Windows, Windows XP, Windows Server 2003, Windows Vista, Windows Server 2008, Windows 7 ja Internet Explorer ovat Microsoft Corporationin rekisteröityjä tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa. PCL on Hewlett-Packard Companyn tavaramerkki. Adobe Acrobat, Adobe Reader ja PostScript ovat Adobe Systems Incorporatedin tavaramerkkejä. Ethernet on Xerox Corporationin rekisteröity tavaramerkki. Novell ja NetWare ovat Novell, Inc:n rekisteröityjä tavaramerkkejä. IBM ja IBM PC/AT ovat International Business Machines Corporationin tavaramerkkejä. AppleTalk, Bonjour, Macintosh ja Mac OS ovat Apple Inc:n Yhdysvalloissa ja muissa maissa rekisteröityjä tavaramerkkejä. Kaikkia tähän koneeseen asennettujen eurooppalaisten kielten fontteja käytetään Monotype Imaging Inc:n kanssa tehdyn lisensointisopimuksen alaisena. Helvetica, Palatino ja Times ovat Linotype GmbH:n rekisteröityjä tavaramerkkejä. ITC Avant Garde Gothic, ITC Bookman, ITC ZapfChancery ja ITC ZapfDingbats ovat International Typeface Corporationin rekisteröityjä tavaramerkkejä. Tähän koneeseen on asennettu Monotype Imaging Inc:n UFST MicroType -fontit. Koneessa oleva ohjelmisto sisältää Independent JPEG Groupin kehittämiä moduuleja. Kaikki muut merkit ja tuotenimet ovat omistajiensa tavaramerkkejä tai rekisteröityjä tavaramerkkejä. Symboleita ja ei käytetä tässä käyttöoppaassa. xiv

17 GPL/LGPL Tuote sisältää GPL ( ja/tai LGPL ( - ohjelman osana laiteohjelmistoaan. Voit saada lähdekoodin ja voit kopioida, levittää ja muuttaa sitä GPL/LGPLehtojen mukaisesti. Lisätietoja myös lähdekoodin saatavuudesta on sivustolla Open SSLeay License Copyright (c) The OpenSSL Project. All rights reserved. Redistribution and use in source and binary forms, with or without modification, are permitted provided that the following conditions are met: 1 Redistributions of source code must retain the above copyright notice, this list of conditions and the following disclaimer. 2 Redistributions in binary form must reproduce the above copyright notice, this list of conditions and the following disclaimer in the documentation and/or other materials provided with the distribution. 3 All advertising materials mentioning features or use of this software must display the following acknowledgment: This product includes software developed by the OpenSSL Project for use in the OpenSSL Toolkit. ( 4 The names OpenSSL Toolkit and OpenSSL Project must not be used to endorse or promote products derived from this software without prior written permission. For written permission, please contact openssl-core@openssl.org. 5 Products derived from this software may not be called OpenSSL nor may OpenSSL appear in their names without prior written permission of the OpenSSL Project. 6 Redistributions of any form whatsoever must retain the following acknowledgment: This product includes software developed by the OpenSSL Project for use in the OpenSSL Toolkit ( THIS SOFTWARE IS PROVIDED BY THE OpenSSL PROJECT AS IS AND ANY EXPRESSED OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE DISCLAIMED. IN NO EVENT SHALL THE OpenSSL PROJECT OR ITS CONTRIBUTORS BE LIABLE FOR ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED TO, PROCUREMENT OF SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION) HOWEVER CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE. xv

18 Original SSLeay License Copyright (C) Eric Young All rights reserved. This package is an SSL implementation written by Eric Young The implementation was written so as to conform with Netscapes SSL. This library is free for commercial and non-commercial use as long as the following conditions are aheared to. The following conditions apply to all code found in this distribution, be it the RC4, RSA, lhash, DES, etc., code; not just the SSL code. The SSL documentation included with this distribution is covered by the same copyright terms except that the holder is Tim Hudson Copyright remains Eric Young s, and as such any Copyright notices in the code are not to be removed. If this package is used in a product, Eric Young should be given attribution as the author of the parts of the library used. This can be in the form of a textual message at program startup or in documentation (online or textual) provided with the package. Redistribution and use in source and binary forms, with or without modification, are permitted provided that the following conditions are met: 1 Redistributions of source code must retain the copyright notice, this list of conditions and the following disclaimer. 2 Redistributions in binary form must reproduce the above copyright notice, this list of conditions and the following disclaimer in the documentation and/or other materials provided with the distribution. 3 All advertising materials mentioning features or use of this software must display the following acknowledgement: This product includes cryptographic software written by Eric Young (eay@cryptsoft.com) The word cryptographic can be left out if the rouines from the library being used are not cryptographic related :-). 4 If you include any Windows specific code (or a derivative thereof) from the apps directory (application code) you must include an acknowledgement: This product includes software written by Tim Hudson (tjh@cryptsoft.com) THIS SOFTWARE IS PROVIDED BY ERIC YOUNG AS IS AND ANY EXPRESS OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE DISCLAIMED. IN NO EVENT SHALL THE AUTHOR OR CONTRIBUTORS BE LIABLE FOR ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED TO, PROCUREMENT OF SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION) HOWEVER CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE. The licence and distribution terms for any publically available version or derivative of this code cannot be changed. i.e. this code cannot simply be copied and put under another distribution licence [including the GNU Public Licence.] xvi

19 Monotype Imaging License Agreement 1 Software shall mean the digitally encoded, machine readable, scalable outline data as encoded in a special format as well as the UFST Software. 2 You agree to accept a non-exclusive license to use the Software to reproduce and display weights, styles and versions of letters, numerals, characters and symbols (Typefaces) solely for your own customary business or personal purposes at the address stated on the registration card you return to Monotype Imaging. Under the terms of this License Agreement, you have the right to use the Fonts on up to three printers. If you need to have access to the fonts on more than three printers, you need to acquire a multi-user license agreement which can be obtained from Monotype Imaging. Monotype Imaging retains all rights, title and interest to the Software and Typefaces and no rights are granted to you other than a License to use the Software on the terms expressly set forth in this Agreement. 3 To protect proprietary rights of Monotype Imaging, you agree to maintain the Software and other proprietary information concerning the Typefaces in strict confidence and to establish reasonable procedures regulating access to and use of the Software and Typefaces. 4 You agree not to duplicate or copy the Software or Typefaces, except that you may make one backup copy. You agree that any such copy shall contain the same proprietary notices as those appearing on the original. 5 This License shall continue until the last use of the Software and Typefaces, unless sooner terminated. This License may be terminated by Monotype Imaging if you fail to comply with the terms of this License and such failure is not remedied within thirty (30) days after notice from Monotype Imaging. When this License expires or is terminated, you shall either return to Monotype Imaging or destroy all copies of the Software and Typefaces and documentation as requested. 6 You agree that you will not modify, alter, disassemble, decrypt, reverse engineer or decompile the Software. 7 Monotype Imaging warrants that for ninety (90) days after delivery, the Software will perform in accordance with Monotype Imaging-published specifications, and the diskette will be free from defects in material and workmanship. Monotype Imaging does not warrant that the Software is free from all bugs, errors and omissions. The parties agree that all other warranties, expressed or implied, including warranties of fitness for a particular purpose and merchantability, are excluded. 8 Your exclusive remedy and the sole liability of Monotype Imaging in connection with the Software and Typefaces is repair or replacement of defective parts, upon their return to Monotype Imaging. In no event will Monotype Imaging be liable for lost profits, lost data, or any other incidental or consequential damages, or any damages caused by abuse or misapplication of the Software and Typefaces. 9 Massachusetts U.S.A. law governs this Agreement. 10 You shall not sublicense, sell, lease, or otherwise transfer the Software and/or Typefaces without the prior written consent of Monotype Imaging. 11 Use, duplication or disclosure by the Government is subject to restrictions as set forth in the Rights in Technical Data and Computer Software clause at FAR , subdivision (b)(3)(ii) or subparagraph (c)(1)(ii), as appropriate. Further use, duplication or disclosure is subject to restrictions applicable to restricted rights software as set forth in FAR (c)(2). 12 You acknowledge that you have read this Agreement, understand it, and agree to be bound by its terms and conditions. Neither party shall be bound by any statement or representation not contained in this Agreement. No change in this Agreement is effective unless written and signed by properly authorized representatives of each party. By opening this diskette package, you agree to accept the terms and conditions of this Agreement. xvii

20 Energiansäästön ohjaustoiminto Koneessa on lepotila, jossa tulostus- ja faksitoiminnot pysyvät odotustilassa, mutta energiankulutus laskee minimitasolle. Lepotila kytkeytyy päälle, kun kone on ollut käyttämättömänä tietyn ajan. Lepotila Kone siirtyy automaattisesti lepotilaan, kun se on ollut käyttämättömänä 1 minuutin. Tätä aikaa voidaan pidentää. Lisätietoja on kohdassa Lepotila sivulla 2-7. Automaattinen kaksipuolinen kopiointi Tässä koneessa on kaksipuolinen kopiointi vakiotoimintona. Kun kaksi 1-puolista originaalia kopioidaan yhdelle arkille 2-puolisena kopiona, paperin kulutus vähenee. Lisätietoja on kohdassa Lepotila sivulla 2-7. Kierrätetyn paperin käyttö Koneessa voidaan käyttää kierrätettyä paperia. Se vähentää ympäristön kuormitusta. Myyjä tai huoltoteknikko antaa tietoja suositeltavista paperityypeistä. Energy Star (ENERGY STAR ) -ohjelma International Energy Star Program -yhteistyökumppanina Kyocera Mita Corporation ilmoittaa, että tämä tuote vastaa International Energy Star Program -ohjeistoa. xviii

21 Tietoja tästä käyttöoppaasta Tämä käyttöopas sisältää seuraavat luvut: Luku 1 - Osien nimet Koneen osien ja ohjauspaneelin näppäinten kuvaukset. Luku 2 - Valmistelut ennen käyttöä Paperin lisäystä, originaalien asetusta, koneen liitäntöjä ja ennen ensimmäistä käyttökertaa tehtäviä määrityksiä koskevat ohjeet. Luku 3 - Peruskäyttö Kopioinnin, tulostuksen ja skannauksen perustoimet. Luku 4 - Huolto Puhdistusta ja väriainesäiliön vaihtoa koskevat ohjeet. Luku 5 - Vianetsintä Virheviestejä, paperitukoksia ja muita ongelmia koskevat toimintaohjeet. Liite Merkkien syöttöohjeet ja koneen tekniset tiedot. Koneen käyttömukavuutta parantavien lisävarusteiden esittely. xix

22 Oppaassa käytetyt esitystavat Oppaassa käytetään seuraavia esitystapoja kuvauksen sisällön mukaan. Esitystapa Kuvaus Esimerkki Lihavoitu [Normaali] Kursiivi Huomautus Tärkeää Varoitus Viittaa ohjauspaneelin näppäimiin tai tietokoneen näyttöön. Viittaa viestinäytön valintakohteeseen. Viittaa viestinäytössä näkyvään viestiin. Käytetään korostamaan avainsanaa, ilmausta tai viittauksia lisätietoihin. Viittaa lisätietoihin tai muihin aiheeseen liittyviin toimintoihin. Viittaa tarvittaviin tai kiellettyihin toimenpiteisiin. Ohjeiden noudattamatta jättäminen saattaa aiheuttaa ongelmia. Viittaa ohjeisiin, joita tulee noudattaa loukkaantumisen ja konevaurioiden välttämiseksi. Paina Start-näppäintä. Valitse [Järjestelmä]. Näyttöön tulee viesti Valmis kopioimaan. Lisätietoja on kohdassa Lepotila sivulla 2-7. HUOMAUTUS: TÄRKEÄÄ: VAROITUS: xx

23 1 Osien nimet Tässä luvussa kuvataan koneen osat ja ohjauspaneelin näppäimet. Ohjauspaneeli Kone

24 Osien nimet Ohjauspaneeli Näyttää osoitteistonäytön, jossa voit lisätä, muokata ja poistaa kohteita. Näyttää järjestelmävalikko/määränäytön, jossa voit tarkistaa järjestelmäasetukset ja laskurit. Näyttää tilanäytön, jossa voit tarkistaa tilan, tulostaa tilasivun ja keskeyttää tai peruuttaa käynnissä olevan työn. Näyttää kopiointinäytön, jossa voit tehdä kopioinnissa tarvittavat asetukset. Hakee edellisen kohteen. Syöttää myös tauon kirjoitettaessa faksinumeroa.* Näyttää kohteen vahvistusnäytön, jossa voit muokata ja poistaa kohteita. Näyttää kohteen lisäysnäytön, jossa voit lisätä kohteita. Yhdistää ja katkaisee puhelinlinjan vuorotellen lähetettäessä faksia manuaalisesti.* Viestinäyttö Tarkista viestit konetta käyttäessäsi. Valitsee viestinäytön oikeassa alaosassa näytetyn valikon. Näyttää faksinäytön, josta voit lähettää faksin.* Näyttää lähetysnäytön, josta voit lähettää sähköpostiviestin, kansion (SMB/FTP) tai faksin.* Näyttää dokumenttilokeron näytön, jossa voit käyttää dokumenttilokeroa ja USB-muistia. Valitsee viestinäytön vasemmassa alaosassa näytetyn valikon. Vilkkuu, kun kone vastaanottaa tulostustietoja tai tietojen lähettämisen aikana. Käytetään pikanäppäinten numeroiden (1-22) kohteiden tallennukseen ja poistoon ja niihin soittamiseen. Vaihtaa pikanäppäinten numeroryhmän (1-11 ja 12-22). Merkkivalo syttyy vaihdettaessa numeroryhmäksi (12-22). * Vain tuotteissa, joihin on asennettu faksitoiminto (FS-1130MFP/FS-1135MFP). Vilkkuu, kun kone käyttää muistia. 1-2

25 Osien nimet 1 Valitsee valikon kohdan, siirtää kohdistinta syötettäessä merkkejä, muutettaessa arvoja jne. Valitsee halutun kohteen tai vahvistaa syötetyn arvon. Poistaa syötetyt numerot ja merkit. Nollaa asetukset ja näyttää perusnäytön. Näyttää kopioinnin, tulostuksen ja lähetyksen ja dokumenttilokeron toimintovalikon. Numeronäppäimet. Numeroiden ja symbolien syöttö. Palauttaa viestinäytöltä edelliseen näyttöön. Syttyy tai vilkkuu, kun on tapahtunut virhe. Poistaa käynnissä olevan tulostuksen. Päättää toimenpiteen (uloskirjautuu) hallintanäytöllä. Käytetään ohjelmien tallennukseen tai palautukseen. Käynnistää kopioinnin, skannauksen ja asetustoimenpiteiden käsittelyn. 1-3

26 Osien nimet Kone Originaalien syöttölaite 2 Valotuslasi 3 Virtakytkin 4 Lasi 5 Ohjauspaneeli 6 Yläkansi 7 Etukansi 8 Kaksipuolisyksikön etukansi 9 Rumpuyksikkö 10 Päälatausyksikön puhdistin 11 Lukkovipu 12 Väriainesäiliö 1-4

27 Osien nimet Sisätaso 14 Paperin pituussäädin 15 Paperin pituusohjain 16 Paperin leveysohjaimet 17 Kasetti 1 18 Paperin leveyssäädin 19 Paperin leveysohjaimet (MK-lokero) 20 MK- eli monikäyttölokero 21 Monikäyttölokeron jatke 1-5

28 Osien nimet Kiinnitystappi 23 USB-liitäntä 24 Verkkoliitäntä 25 Kiinnitysyksikön kansi 26 Kahvat 27 Takakansi 28 Virtajohdon liitäntä Originaalien syöttölaite Originaalien syöttölaitteen kansi 30 Originaalin leveysohjaimet 31 Syöttötaso 32 Ulostulotaso 33 Originaalin pysäytin 34 Originaalien syöttölaitteen avaus/sulkukahva 1-6

29 2 Valmistelut ennen käyttöä Tässä luvussa kerrotaan koneen ensimmäistä käyttöä edeltävistä valmisteluista sekä paperin ja originaalien asetuksesta koneeseen. Toimitukseen sisältyvien osien tarkistus Liitäntätavan määritys ja kaapelien valmistelu Kaapelien liittäminen Virta päälle/pois päältä Lepotila Näytön kielen vaihto [Kieli] Päivämäärän ja kellonajan asetus Verkkoasetus (LAN-kaapeliliitäntä) Ohjelmiston asennus COMMAND CENTER (Sähköpostiasetukset) Sähköpostin lähetys Valmistelu dokumentin lähettämiseksi tietokoneeseen Paperin asetus Originaalien asetus

30 Valmistelut ennen käyttöä Toimitukseen sisältyvien osien tarkistus Tarkista, että toimitukseen sisältyy seuraavat osat. Quick Installation Guide Safety Guide Safety Guide (FS-1030MFP/FS-1130MFP/FS-1035MFP/FS-1135MFP) DVD (Product Library) Koneen mukana tulevan DVD-levyn sisältämät dokumentit Seuraavat dokumentit sisältyvät koneen mukana tulevaan DVD-levyyn (Product Library). Voit tutustua niihin tarvittaessa. Dokumentit Käyttöopas (tämä opas) Faksin käyttöopas KYOCERA COMMAND CENTER Operation Guide Printer Driver User Guide Network FAX Driver Operation Guide KMnet Viewer User Guide KM-NET for Direct Printing Operation Guide PRESCRIBE Commands Technical Reference PRESCRIBE Commands Command Reference 2-2

31 Valmistelut ennen käyttöä Liitäntätavan määritys ja kaapelien valmistelu Tarkista tapa, jolla kone liitetään tietokoneeseen tai verkkoon, ja varaa kaikki tarvittavat kaapelit saataville. Liitäntäesimerkki 2 Alla olevan kuvan avulla voit määrittää tavan, jolla kone liitetään tietokoneeseen tai verkkoon. Skannerin liittäminen tietokoneverkkoon verkkokaapelilla (100 BASE-TX tai 10 BASE-T). Valvojan PC Tulostus COMMAND CENTER Verkkoasetukset, skannerin oletusasetukset, käyttäjän ja kohteen rekisteröinti Monitoimitulostin Verkko Sähköpostin lähetys Lähettää skannattujen originaalien kuvatiedot halutulle vastaanottajalle sähköpostiviestin liitetiedostona. Verkko Lähetys SMB:hen USB Verkko Tallentaa skannatun kuvan datatiedostona tietokoneeseen. Verkkofaksi Verkko Verkko Lähetys FTP:hen Lähettää skannatun kuvan datatiedostona FTP:hen. Faksi Faksi USB TWAIN-skannaus * Vain tuotteissa, joihin on asennettu faksitoiminto FS-1130MFP/FS-1135MFP. USB WIA-skannaus TWAIN ja WIA ovat standardiliitäntöjä ohjelmistosovelluksien ja kuvanmuodostuslaittei den välillä. 2-3

32 Valmistelut ennen käyttöä Tarvittavien kaapelien valmistelu Seuraavat liitännät ovat käytettävissä koneen liittämiseksi tietokoneeseen. Valmistele tarvittavat kaapelit käytettävän liitännän mukaan. Vakioliitännät Toiminto Liitäntä Tarvittava kaapeli Tulostin/skanneri /verkkofaksi* Tulostin/TWAINskannaus/WIAskannaus Verkkoliitäntä USB-liitäntä LAN (10 BASE-T tai 100 BASE-TX, suojattu) USB 2.0 -yhteensopiva kaapeli (Hi- Speed USB -yhteensopiva, maks. 5,0 m, suojattu) * Vain tuotteissa, joihin on asennettu verkkofaksi- ja faksitoiminto FS-1130MFP/ FS-1135MFP. Lisätietoja verkkofaksista on Faksin käyttöoppaassa. 2-4

33 Valmistelut ennen käyttöä Kaapelien liittäminen Liitä kaapelit koneeseen seuraavien ohjeiden mukaan. 1 Liitä kone tietokoneeseen tai verkkolaitteeseesi. Jos käytät verkkoliitäntää, poista tulppa. 2 Kun liität verkkokaapelia, määritä verkkoasetukset. Lisätietoja on kohdassa Verkkoasetus (LANkaapeliliitäntä) sivulla Liitä koneen mukana toimitetun virtajohdon toinen pää koneeseen ja toinen pää pistorasiaan. TÄRKEÄÄ: Käytä vain koneen mukana toimitettua virtajohtoa. 2-5

34 Valmistelut ennen käyttöä Virta päälle/pois päältä Virta päälle Paina Power-kytkintä. TÄRKEÄÄ: Jos katkaiset virran virtakytkimellä, älä kytke virtaa päälle välittömästi uudelleen virtakytkimellä. Odota yli 5 sekuntia ja kytke virtakytkin päälle uudelleen. Virta pois päältä Varmista, että Memory-merkkivalo on sammunut ennen virran katkaisua Power. Varmista, että merkkivalo ei pala. 2-6

35 Valmistelut ennen käyttöä Virta pois ajast Jos konetta ei käytetä sen ollessa lepotilassa, virta kytkeytyy automaattisesti pois. Virta pois ajastinta käytetään asettamaan aika, jonka jälkeen koneen virta sammutetaan. Tehdasasetus sammutusajalle on 1 tunti. 2 Kun konetta ei käytetä pitkään aikaan VAROITUS: Jos kone on käyttämättömänä pidemmän aikaa (esimerkiksi yön yli), katkaise virta virtakytkimellä. Jos konetta ei käytetä pitkään aikaan (esimerkiksi loma), irrota pistotulppa pistorasiasta turvallisuussyistä. Jos käytössä on FS-1130MFP/FS-1135MFP, faksien lähetys ja vastaanotto ei toimi, kun koneen virta on katkaistu virtakytkimellä. VAROITUS: Poista paperit kaseteista ja sulje ne paperinsäilytyspussiin, jotta ne pysyvät kosteudelta suojattuina. Lepotila Kun asetettu aika (tehdasasetus on 1 minuutti) on kulunut siitä, kun konetta viimeksi käytettiin, kone siirtyy automaattisesti lepotilaan. Viestinäyttöön jää taustavalo joka sammuu, jotta virrankulutus minimoidaan. Tätä tilaa kutsutaan lepotilaksi. Kun kone on lepotilassa, viestinäytössä näkyy viesti "Lepotilassa". Jos kone ottaa tulostustietoja vastaan lepotilassa, tulostustyö suoritetaan viestinäytön valojen pysyessä sammutettuina. Samoin ohjauspaneelin valot pysyvät sammutettuina otettaessa vastaan faksitietoja, jos käytössä on FS-1130MFP/ FS-1135MFP. Kun haluat käyttää konetta, paina mitä tahansa ohjauspaneelin näppäintä. Kone on käyttövalmis noin 15 sekunnin kuluttua. Huomaa, että ympäröivät olosuhteet (esimerkiksi tuuletus) saattavat aiheuttaa koneen hitaamman reagoinnin. 2-7

36 Valmistelut ennen käyttöä Näytön kielen vaihto [Kieli] Valitse viestinäytöllä näytetty kieli. Valitse kieli seuraavien ohjeiden mukaan. 1 Paina Power-kytkintä. 2 Paina pääyksikön ohjauspaneelin System Menu/ Counter -näppäintä. Kirj. Käytt.nimi: L b ******************** Kirj. salasana: [Kirjaudu] Kun suoritat käyttäjän hallintaa, mutta et ole kirjautunut sisään, näkyviin tulee sisäänkirjautumisnäyttö. Kirjoita käyttäjätunnus ja salasana kirjautuaksesi sisään. HUOMAUTUS: Koneeseen on rekisteröity tehdasasetuksena seuraava järjestelmänvalvoja. Sisäänkirjautumisnimi: 30 sivua/min malli:3000, 35 sivua/min malli:3500 Sisäänkirjautumisen salasana: 30 sivua/min malli:3000, 35 sivua/min malli:3500 Lisätietoja merkkien syöttämisestä on kohdassa Merkkien syöttömenetelmä kohdassa Liite-3. Järj. val/määrä.: a b 3 Järjestelmä 4 Käytt. Työtili ********************* 5 Yleiset as. 3 Paina Järj. val/määrä. -valikossa - tai -näppäintä, ja valitse [Yleiset as.]. Yleiset as.: a b ********************* 1 Kieli 2 Oletusikkuna 3 Ääni [ Poistu ] 4 Paina OK-näppäintä. Näkyviin tulee Yleiset as. -valikko. 5 Valitse [Kieli] - tai -näppäimellä. 2-8

37 Valmistelut ennen käyttöä Kieli: a b ********************* 1 *English 2 Deutsch 3 Français 6 Paina OK-näppäintä. Näkyviin tulee kielinäyttö. 2 7 Valitse haluttu kieli - tai -näppäimellä ja paina OKnäppäintä. Valmis. tulee näkyviin ja näytölle palaa Yleiset as. - valikko. 2-9

38 Valmistelut ennen käyttöä Päivämäärän ja kellonajan asetus Aseta asennuspaikan paikallinen päivämäärä ja kellonaika seuraavien ohjeiden mukaan. Sähköpostiviestin lähetyksen yhteydessä tässä asetettu päivämäärä ja kellonaika tulostetaan sähköpostiviestin otsikkoon. Aseta päivämäärä, kellonaika ja aikaero GMT-aikaan nähden sen perusteella, millä aikavyöhykkeellä konetta käytetään. HUOMAUTUS: Muista asettaa aikaero ennen päivämäärän ja kellonajan asetusta. 1 Paina pääyksikön ohjauspaneelin System Menu/ Counter -näppäintä. Järj. val/määrä.: a b 3 Järjestelmä 4 Käytt. Työtili ********************* 5 Yleiset as. 2 Paina Järj. val/määrä. -valikossa - tai -näppäintä, ja valitse [Yleiset as.]. Yleiset as.: a b ********************* 1 Kieli 2 Oletusikkuna 3 Ääni [ Poistu ] 3 Paina OK-näppäintä. Näkyviin tulee Yleiset as. -valikko. 4 Valitse [Päivämääräasetus] - tai -näppäimellä ja paina OK-näppäintä. Kirj. Käytt.nimi: L b ******************** Kirj. salasana: [Kirjaudu] Päivämääräasetus: a b ********************* 1 Pvm./aika 2 Pvm. muoto 3 Aikavyöhyke [ Poistu ] 5 Näkyviin tulee sisäänkirjautumisnäyttö. Kirjoita järjestelmänvalvojan käyttäjätunnus ja salasana kirjautuaksesi sisään ja paina [Kirjaudu] (oikea valintanäppäin). HUOMAUTUS: Koneeseen on rekisteröity tehdasasetuksena seuraava järjestelmänvalvoja. Sisäänkirjautumisnimi: 30 sivua/min malli:3000, 35 sivua/min malli:3500 Sisäänkirjautumisen salasana: 30 sivua/min malli:3000, 35 sivua/min malli: Näkyviin tulee päivämääräasetusvalikko. 2-10

39 Valmistelut ennen käyttöä Aikavyöhyke: a b GMT Casablanca ********************* *GMT Greenwich +01:00 Amsterdam 7 Valitse [Aikavyöhyke] - tai -näppäimellä. 8 Paina OK-näppäintä. Näkyviin tulee aikavyöhykenäyttö. 2 Päivämääräasetus: a b 2 Pvm. muoto 3 Aikavyöhyke ********************* 4 Kesäaika [ Poistu ] 9 Valitse alue - tai -näppäimellä ja paina OKnäppäintä. Valmis. tulee näkyviin ja näytölle palaa päivämääräasetusvalikko. 10 Valitse [Kesäaika] - tai -näppäimellä. Kesäaika: a b ********************* 1 *Ei käyt. 2 Käytössä 11 Paina OK-näppäintä. Näkyviin tulee kesäaikanäyttö. Päivämääräasetus: a b ********************* 1 Pvm./aika 2 Pvm. muoto 3 Aikavyöhyke [ Poistu ] 12 Valitse [Käytössä] tai [Ei käyt.] - tai -näppäimellä ja paina OK-näppäintä. Valmis. tulee näkyviin ja näytölle palaa päivämääräasetusvalikko. 13 Valitse [Pvm./aika] - tai -näppäimellä. Pvm./aika: a b V KK P (Aikavyöhyke: Greenwich ) 14 Paina OK-näppäintä. Näkyviin tulee Pvm./aika-näyttö. 15 Siirrä kohdistinta - tai -näppäimellä, kirjoita vuosi, kuukausi ja päivä - tai -näppäimellä ja paina OKnäppäintä. 2-11

40 Valmistelut ennen käyttöä Pvm./aika: a b T min S 11: 45: 50 (Aikavyöhyke: Greenwich ) 16 Siirrä kohdistinta - tai -näppäimellä, kirjoita tunnit, minuutit ja sekunnit - tai -näppäimellä ja paina OKnäppäintä. Valmis. tulee näkyviin ja näytölle palaa päivämääräasetusvalikko. Päivämääräasetus: a b 1 Pvm./aika ********************* 2 Pvm. muoto 3 Aikavyöhyke [ Poistu ] 17 Valitse [Pvm. muoto] - tai -näppäimellä. Pvm. muoto: a b 1 KK/PP/VVVV ********************* 2 *PP/KK/VVVV 3 VVVV/KK/PP [ Poistu ] 18 Paina OK-näppäintä. Näkyviin tulee päivämäärämuodon näyttö. 19 Valitse haluamasi näyttömuoto - tai -näppäimellä ja paina OK-näppäintä. Valmis. tulee näkyviin ja näytölle palaa päivämääräasetusvalikko. 2-12

41 Valmistelut ennen käyttöä Verkkoasetus (LAN-kaapeliliitäntä) Kone on varustettu verkkoliitännällä, joka on yhteensopiva TCP/IP (IPv4)-, TCP/IP (IPv6)-, IPX/SPX-, NetBEUI-, IPSec- ja AppleTalk-verkkoprotokollien kanssa. Se mahdollistaa verkkotulostuksen Windows-, Macintosh-, UNIX-, NetWare- ja muissa ympäristöissä. Alla olevassa taulukossa luetellaan jokaiselle asetukselle vaaditut kohteet. Määritä tietokoneellesi ja verkkoympäristölle sopivat tulostimen verkkoparametrit. Lisätietoja toimenpiteestä on englanninkielisessä käyttöoppaassa. 2 HUOMAUTUS: Jos käytössä on COMMAND CENTER, voit muuttaa ja tarkistaa verkkoparametrit ja turvaasetukset kätevästi tietokoneeltasi. Lisätietoja on kohdassa COMMAND CENTER (Sähköpostiasetukset) sivulla Valikko Alavalikko Asetus Järjestelmä Verkkoasetukset TCP/IPasetukset TCP/IP Päällä/pois IPv4 Asetus DHCP Päällä/pois Bonjour IP Address (IP-osoite) Subnet Mask (aliverkon peite) Default Gateway (oletusreititin) Päällä/pois IP-osoite IP-osoite IP-osoite IPv6 Asetus Päällä/pois Protokollatieto NetBEUI Päällä/pois SNMPv3 FTP(Palvelin) FTP(asiakas) SMB SNMP SMTP (sähköpostilähetys) POP3 (sähköpostin vastaanotto) RAW Port LPD IPP IPP Over SSL HTTP HTTPS LDAP Päällä/pois Päällä/pois Päällä/pois Portin numero: 21 Päällä/pois Päällä/pois Päällä/pois Päällä/pois Päällä/pois Päällä/pois Päällä/pois Portin numero: 631 Päällä/pois Päällä/pois Päällä/pois Päällä/pois 2-13

42 Valmistelut ennen käyttöä NetWare AppleTalk WSD-skannaus WSD-tulostus Päällä/pois Kehystyyppi Päällä/pois Päällä/pois Päällä/pois IPSec IPSec Päällä/pois Turvattu protok. LAN-liittymä Sääntöasetus SSL IPP Security HTTP Security LDAP Security SMTP-suojaus POP3-suojaus 1 (2, 3) Päällä/pois Päällä/pois IPP/IPP over SSL vain IPPoverSSL HTTP/HTTPS Vain HTTPS Ei käytössä SSL/TLS STARTTLS Ei käytössä SSL/TLS STARTTLS Ei käytössä SSL/TLS STARTTLS Automaattinen 10Base-Half 10Base-Full 100Base-Half 100Base-Full HUOMAUTUS: Kun kaikki verkkoasetukset on tehty, kytke kone pois ja päälle. Tämä on pakollista asetusten käyttöönottamiseksi. 2-14

43 Valmistelut ennen käyttöä Ohjelmiston asennus Varmista, että tulostin on liitetty verkkovirtaan ja tietokoneeseen, ennen kuin aloitat tulostinajurin asennuksen DVDlevyltä. Ohjelmiston asennus Windows-käyttöjärjestelmään 2 Jos olet liittämässä tulostinta Windows-tietokoneeseen, noudata seuraavia ohjeita asentaaksesi tulostinajurin. Esimerkissä näytetään tulostimen liitäntä Windows Vista -tietokoneeseen. HUOMAUTUS: Kirjaudu Windows-käyttöjärjestelmissä sisään järjestelmänvalvojana asentaaksesi tulostinajurin. Voit käyttää ohjelmiston asennukseen Express Mode -asennusta tai Custom Mode -asennusta. Express Mode etsii automaattisesti liitetyt tulostimet ja asentaa vaaditun ohjelmiston. Käytä Custom Mode -asennusta, jos haluat määrittää tulostimen portin ja valita asennettavan ohjelmiston. 1 Kytke tietokone päälle ja käynnistä Windows. Jos Welcome to the Found New Hardware Wizard -valintaikkuna tulee näkyviin, valitse Cancel. 2 Aseta tulostimen mukana toimitettu DVD-levy tietokoneen optiseen asemaan. Windows 7-, Windows Server ja Windows Vista -käyttöjärjestelmissä näkyviin saattaa tulla käyttäjätilin hallintaikkuna. Napsauta Allow. Asennusohjelma käynnistyy. HUOMAUTUS: Ellei ohjelmiston ohjattu asennus käynnisty automaattisesti, avaa Windows Explorer -ohjelman DVD-ikkuna ja kaksoisnapsauta Setup.exe. 3 Napsauta View License Agreement ja lue lisenssisopimus. Napsauta Accept. 2-15

44 Valmistelut ennen käyttöä 4 Napsauta Install software. Ohjelmiston ohjattu asennus käynnistyy. Tästä eteenpäin toimenpide vaihtelee Windows-version ja liitäntätavan mukaan. Suorita liitäntätavalle oikea toimenpide. Express Mode Custom Mode Express Mode Express Mode -asennuksella asennusohjelma etsii tulostimen automaattisesti, kun se kytketään päälle. Käytä Express Mode -asennusta vakioliitäntätavoilla. 1 Valitse asennustavan valintaikkunasta Express Mode. Näkyviin tulee tulostusjärjestelmän hakuikkuna ja asennusohjelma etsii liitetyt tulostimet. Ellei asennusohjelma havaitse tulostusjärjestelmää, tarkista että tulostusjärjestelmä on liitetty USB- tai verkkoliitäntään ja että sen virta on päällä. Napsauta Refresh etsiäksesi tulostusjärjestelmää uudelleen. HUOMAUTUS: Vaikka Windows Vista- ja Windows 7/Windows XP-valintaikkunoiden tiedot ovat hieman erilaiset, asennustoimenpide on sama. 2-16

45 Valmistelut ennen käyttöä 2 Valitse asennettava tulostin ja napsauta Next. HUOMAUTUS: Jos näkyviin tulee Found New Hardware Wizard -ikkuna, napsauta Cancel. Jos näkyviin tulee laitteiston asennuksen varoitusviesti, napsauta Continue. 2 3 Voit räätälöidä tulostusjärjestelmän nimen asennusasetusten ikkunassa. Nimi näytetään tämän jälkeen Tulostinikkunassa ja sovelluksissa näytetyissä tulostinluetteloissa. Määritä, jaetaanko tulostusjärjestelmän nimi vai asetetaanko tulostusjärjestelmäksi olemassa oleva tulostin, ja napsauta Next. TÄRKEÄÄ: Kohta 3 tulee näkyviin ainoastaan, jos tulostusjärjestelmä on liitetty verkkoliitäntään. Se ei tule näkyviin, jos tulostusjärjestelmä on liitetty USB-liitäntään ensimmäisen asennuksen yhteydessä. 4 Näkyviin tulee ikkuna, josta voit tarkistaa asetukset. Tarkista asetukset huolellisesti ja napsauta Install. HUOMAUTUS: Jos näkyviin tulee Windows Security -ikkuna, napsauta Install this driver software anyway. 5 Näkyviin tulee viesti, joka ilmoittaa tulostimen onnistuneesta asennuksesta. Napsauta Finish poistuaksesi tulostimen ohjatusta asennuksesta ja palaa DVD-levyn päävalikkoon. Jos laitteen asetuksen valintaikkuna tulee näkyviin, kun olet napsauttanut Finish, voit määrittää asetukset muille kohteille, esimerkiksi tulostusjärjestelmään asennetuille lisätoiminnoille. Voit määrittää laitteen asetukset myös poistuttuasi asennustoiminnolta. Lisätietoja on DVD-levyn Printer driver operation manual -oppaan kohdassa Laitteen asetukset. Tämän jälkeen tulostinajurin asennus on valmis. Noudata näytön ohjeita käynnistääksesi järjestelmän tarvittaessa uudelleen. 2-17

46 Valmistelut ennen käyttöä Custom Mode Käytä Custom Mode -asennusta, jos haluat määrittää tulostimen portin ja valita asennettavan ohjelmiston. Jos esimerkiksi et halua, että tietokoneeseen asennettuja fontteja muutetaan, valitse Custom Mode ja poista Utilityvälilehden Fonts-valintaruudun valinta. 1 Valitse Custom Mode. 2 Noudata ohjatun asennuksen ikkunan ohjeita ja valitse asennettavat ohjelmistopaketit, määritä portti jne. Lisätietoja on DVD-levyn Printer driver operation manual -oppaan kohdassa Räätälöity asennus. Asennus Macintosh-tietokoneeseen Tässä luvussa selitetään, kuinka tulostinajuri asennetaan Mac OS -käyttöjärjestelmään. 1 Kytke virta tulostimeen ja Macintosh-tietokoneeseen. 2 Aseta mukana toimitettu DVD (Product Library) DVD-asemaan. 3 Kaksoisnapsauta DVD-kuvaketta. 2-18

47 Valmistelut ennen käyttöä 4 Kaksoisnapsauta OS X 10.2 and 10.3 Only, OS X 10.4 Only tai OS X 10.5 or higher käyttämäsi Mac OS - version mukaan. 2 5 Kaksoisnapsauta Kyocera OS X x.x. 6 Tulostinajurin asennusohjelma käynnistyy. 2-19

48 Valmistelut ennen käyttöä 7 Valitse Valitse kohde, Asennustyyppi ja asenna tulostinajuri asennusohjelman ohjeiden mukaan. HUOMAUTUS: Helppoasennus -asetuksen (vakioasennus: OS X 10.5 tai enemmän) lisäksi Asennustyyppiasetuksiin kuuluu Räätälöity asennus, jonka avulla voit määrittää asennettavat osat. TÄRKEÄÄ: Kirjoita Authenticate-ikkunaan käyttöjärjestelmään kirjautumiseen käytetty käyttäjänimi ja salasana. Tämän jälkeen tulostinajurin asennus on valmis. Määritä tämän jälkeen tulostusasetukset. Jos käytössä on IP-, AppleTalk- tai Bonjour-liitäntä, alla olevat asetukset vaaditaan. Jos käytössä on USB-liitäntä, tulostin tunnistetaan ja liitetään automaattisesti. 8 Avaa Järjestelmäasetukset ja napsauta Tulostus ja faksaus. 9 Napsauta plusmerkkiä (+) lisätäksesi asennetun tulostinajurin. 2-20

49 Valmistelut ennen käyttöä 10 Napsauta IP-kuvaketta IP-liitännälle. Kirjoita IP-osoite ja tulostimen nimi. Kun napsautat AppleTalk-kuvaketta AppleTalk-liitännälle, kirjoita tulostimen nimi. HUOMAUTUS: AppleTalk-kuvaketta ei näytetä Mac OS X käyttöjärjestelmässä. 2 Jos käytössä on Bonjour-liitäntä, napsauta oletusikonia ja valitse tulostin, jonka kohdalla lukee Bonjour. 11 Valitse asennettu tulostinajuri ja napsauta Lisää. 2-21

50 Valmistelut ennen käyttöä 12 Valitse tulostimelle saatavilla olevat asetukset ja napsauta Jatka. 13 Valittu tulostin on lisätty. Tämän jälkeen tulostimen asetus on valmis. Ohjelmiston poisto (Windows-tietokone) Ohjelmisto voidaan poistaa käyttämällä tulostimen mukana toimitettua DVD-levyä (Product Library). TÄRKEÄÄ: Koska Macintosh-tietokoneiden tulostinasetukset määritetään PPD (PostScript Printer Description) - tiedostolla, ohjelmistoa ei voida poistaa käyttämällä DVD-levyä (Product Library). 1 Poistu kaikista avatuista sovelluksista. 2 Aseta mukana toimitettu DVD (Product Library) DVD-asemaan. Windows 7-, Windows Server ja Windows Vista -käyttöjärjestelmissä näkyviin saattaa tulla käyttäjätilin hallintaikkuna. Napsauta Salli. 3 Noudata tulostinajurin asennusohjeita ja napsauta Poista ohjelmisto. Näkyviin tulee Kyocera-poisto-ohjelma. 4 Valitse poistettava ohjelmistopaketti. 5 Napsauta Poista asennus. 2-22

51 Valmistelut ennen käyttöä HUOMAUTUS: Kun asennettuna on KMnet Viewer, sovellukselle käynnistetään erillinen poisto-ohjelma. Suorita sovelluksen poistovaiheet näytön ohjeiden mukaan. Poisto-ohjelma käynnistyy. 2 6 Kun näkyviin tulee Uninstall complete -ikkuna, napsauta Valmis. 7 Jos Restart Your System -näyttö tulee näkyviin, valitse haluatko uudelleenkäynnistää tietokoneen ja napsauta Valmis. HUOMAUTUS: Ohjelmisto voidaan poistaa Käynnistä-valikosta. Käynnistä poisto-ohjelma napsauttamalla Käynnistä > Kaikki ohjelmat > Kyocera > Poista Kyocera Product Library ja poista ohjelmisto. TWAIN-ajurin asetus Rekisteröi kone TWAIN-ajuriin. 1 Käynnistä TWAIN-ajuri napsauttamalla Käynnistä > Kaikki ohjelmat > Kyocera > TWAIN-ajurin asetus. 2 Napsauta Lisää. 3 Kirjoita koneen nimi Nimi-kenttään. 4 Napsauta Malli-kentän vieressä oleva ja valitse luettelosta tämä kone. 2-23

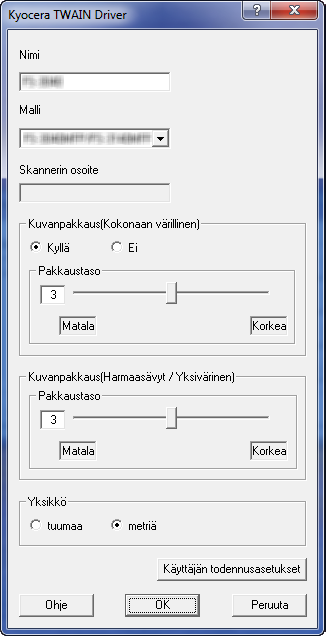

52 Valmistelut ennen käyttöä 5 Napsauta Käyttäjän todennusasetukset. Jos käyttäjän kirjautumisen hallinta on väärin, siirry vaiheeseen 7. 6 Valitse Todennus-valintaruutu, kirjoita sisäänkirjautumisen käyttäjänimi (maks. 64 merkkiä) ja salasana (maks. 64 merkkiä) ja napsauta OK. 7 Napsauta OK. 8 Kone on rekisteröity tietokoneeseen ja koneen sekä mallin nimi näkyvät Skanneriluettelo-kentässä. HUOMAUTUS: Poista lisätty kone napsauttamalla Poista. Muuta nimiä ja muita asetuksia napsauttamalla Muokkaa. 2-24

53 Valmistelut ennen käyttöä WIA-ajurin asetus (Windows Vista, Windows Server 2008 ja Windows 7) Rekisteröi kone WIA-ajuriin. HUOMAUTUS: Seuraavaa ei tarvitse rekisteröidä, jos olet määrittänyt koneen IP-osoitteen tai pääkoneen nimen WIA-ajurin asennuksen aikana. 2 1 Napsauta Käynnistä, Ohjauspaneeli ja Skannerit ja kamerat. Jos käytössä on Windows 7, kirjoita hakuruutuun skannerit ja kamerat ja napsauta Skannerit ja kamerat. 2 Valitse sama nimi kuin koneella WIA-ajureista ja paina Ominaisuudet. HUOMAUTUS: Jos näkyviin tulee Windows Security- ja User Account Control -ikkuna, toiminnassa ei tulisi olla ongelmia ajurin ja toimittamamme ohjelman asennuksen jälkeen. Jatka asennusta. 3 Napsauta Settings-välilehteä ja valitse Image Compression ja Compression Level. Jos käyttäjän kirjautumisen hallinta on väärin, siirry vaiheeseen 5. 4 Valitse Authentication-valintaruutu, kirjoita sisäänkirjautumisen käyttäjänimi (maks. 64 merkkiä) ja salasana (maks. 64 merkkiä) ja napsauta OK. 5 Napsauta Sulje. Kone on rekisteröity tietokoneeseen. 2-25

54 Valmistelut ennen käyttöä COMMAND CENTER (Sähköpostiasetukset) COMMAND CENTER on työkalu, jonka avulla voidaan esimerkiksi tarkistaa koneen käyttötila ja muuttaa turva-, verkkotulostus-, sähköpostin lähetys- ja edistyneen verkkotoiminnan asetuksia. HUOMAUTUS: Faksiasetusten tiedot on jätetty tässä kohtaa pois. Lisätietoja faksin käytöstä on faksin käyttöoppaassa. Vain tuotteissa, joihin on asennettu faksitoiminto (FS-1130MFP/FS-1135MFP). COMMAND CENTER:iä käytetään seuraavien ohjeiden mukaisesti. 1 Käynnistä WWW-selain. 2 Kirjoita koneen IP-osoite osoite- tai sijaintipalkkiin. Esimerkiksi WWW-sivulla näkyy koneen ja COMMAND CENTER:in perustiedot sekä niiden senhetkinen tila. 3 Valitse luokka näytön vasemmassa laidassa olevasta navigointipalkista. Kunkin luokan arvot täytyy määrittää erikseen. Kirjoita oikea salasana, jos haluat siirtyä muille sivuille kuin aloitussivulle. Oletusasetus on admin00. Salasanaa ei voida vaihtaa. Lisätietoja on KYOCERA COMMAND CENTER Operation Guide -oppaassa. 2-26

55 Valmistelut ennen käyttöä Sähköpostin lähetys Kun määrität SMTP-asetukset, voit lähettää koneelle ladattuja kuvia sähköpostiviestien liitteinä. Sitä varten koneen täytyy olla yhteydessä sähköpostipalvelimeen SMTP-protokollan avulla. 2 Ennen kuin lähetät koneelle ladattuja kuvia sähköpostiviestien liitteinä, tarkista seuraavat kohdat: Verkkoympäristö, joka yhdistää koneen sähköpostipalvelimeen On suositeltavaa käyttää jatkuvaa yhteyttä LAN:in kautta. SMTP-asetukset Rekisteröi COMMAND CENTER:in avulla STMP-palvelimen pääkoneen nimi tai IP-osoite. Jos sähköpostiviestien kokoa on rajoitettu, erittäin suuria sähköpostiviestejä ei ehkä voida lähettää. Sender Address (lähettäjän osoite) STMP-asetukset määritetään seuraavien ohjeiden mukaisesti. 1 Napsauta Advanced (lisäasetukset) -> SMTP -> General (yleinen). 2-27

56 Valmistelut ennen käyttöä 2 Määritä oikeat asetukset kuhunkin kenttään. SMTP-asetusnäytössä määritetään asetukset seuraavien ohjeiden mukaisesti. Kohde SMTP Protocol (SMTPprotokolla) SMTP Port Number (SMTPportin numero) SMTP Server Name (SMTPpalvelimen nimi) SMTP Server Timeout (SMTP-palvelimen aikakatkaisu) Authentication Protocol (todennusprotokolla) Authenticate as (todennus) Login User Name (sisäänkirjautumisen käyttäjänimi) Login Password (sisäänkirjautumisen salasana) SMTP Security (SMTPsuojaus) POP before SMTP Timeout (POP ennen SMTPaikakatkaisua) Test (testi) Size Limit (sähköpostin kokorajoitus) Sender Address (lähettäjän osoite) Signature (allekirjoitus) Kuvaus Ottaa SMTP-protokollan käyttöön tai poistaa sen käytöstä. Sähköpostia voidaan käyttää vain, jos protokolla on käytössä. Määritä SMTP-portin numero tai käytä SMTP-oletusporttia 25. Kirjoita STMP-palvelimen IP-osoite tai nimi. SMTP-palvelimen nimi ja IP-osoite saa olla maks. 64 merkkiä pitkä. Jos kirjoitat nimen, myös DNS-palvelimen osoite täytyy konfiguroida. DNS-palvelimen osoite voidaan kirjoittaa TCP/IP General - välilehteen. Kirjoita palvelimen aikakatkaisun oletusarvo sekunteina. Ottaa SMTP-todennusprotokollan käyttöön tai poistaa sen käytöstä tai asettaa POP-protokollan etusijalle SMTP:n edelle. SMTP-todennus tukee Microsoft Exchange ohjelmistoa. Voit määrittää todennuksen kolmesta POP3-tilistä tai valita eri tilin. Kun todennusta varten on valittu Other (muu), tässä määritettyä sisäänkirjautumisen käyttäjänimeä käytetään SMTP-todennukseen. Sisäänkirjautumisen käyttäjänimi saa olla maks. 64 merkkiä pitkä. Kun todennusta varten on valittu Other (muu), tässä määritettyä salasanaa käytetään SMTP-todennukseen. Sisäänkirjautumisen salasana saa olla maks. 64 merkkiä pitkä. Ottaa SMTP-protokollan käyttöön tai poistaa sen käytöstä. Joko SSL/TLS tai STARTTLS on valittava, jos protokolla on käytössä. SMTP-suojauksen käyttöönottamista varten SMTP-porttia on ehkä vaihdettava palvelimen asetusten mukaan. Tunnettuja SMTP-portteja ovat yleensä 465 asetukselle SSL/ TLS ja 25 tai 587 asetukselle STARTTLS. Varmista, että turvattu protokolla -asetusten SSL-protokolla on Käytössä. Lisätietoja on KYOCERA COMMAND CENTER Operation Guide -oppaassa. Kirjoita aikakatkaisun arvo (sekunteina), jos olet valinnut POPtodennusprotokollan etusijalle SMTP:n sijaan. Testin avulla selvitetään, onnistuuko STMP-yhteyden luominen. Kirjoita lähetettävän sähköpostiviestin maksimikoko kilotavuina. Kun arvo on 0, sähköpostiviestin kokorajoitus ei ole käytössä. Kirjoita koneen vastuuhenkilön (esimerkiksi koneen pääkäyttäjän) sähköpostiosoite, jotta vastaus tai toimituksen epäonnistumisilmoitus menee henkilölle eikä koneelle. Lähettäjän osoitteen täytyy olla kirjoitettu oikein SMTPtodennusta varten. Lähettäjän osoite saa olla maks. 128 merkkiä pitkä. Kirjoita allekirjoitus. Allekirjoitus on vapaamuotoinen teksti, joka tulee sähköpostiviestin loppuun. Sitä käytetään usein koneen lisätunnisteena. Allekirjoitus saa olla maks. 512 merkkiä pitkä. 2-28

57 Valmistelut ennen käyttöä Kohde Domain Restriction (toimialueiden rajoitus) 3 Napsauta Submit. Kuvaus Kirjoita ne toimialueiden nimet, jotka sallitaan tai hylätään. Toimialueen nimi saa olla maks. 32 merkkiä pitkä. Voit määrittää myös sähköpostiosoitteet

58 Valmistelut ennen käyttöä Valmistelu dokumentin lähettämiseksi tietokoneeseen Tarkista koneeseen asetettavat tiedot ja luo kansio vastaanottaaksesi dokumentin tietokoneeseen. Seuraavassa selostuksessa käytetään Windows 7 -näyttöjä. Näyttöjen yksityiskohdat vaihtelevat muissa Windows-versioissa. HUOMAUTUS: Kirjaudu Windowsiin järjestelmänvalvojana. [Koneen nimi]-kohtaan syötettävän tiedon tarkistus Tarkista kohdetietokoneen nimi. 1 Valitse Käynnistä-valikosta Tietokone ja Järjestelmän ominaisuudet. Tarkista tietokoneen nimi näytölle ilmaantuvasta ikkunasta. Napsauta Windows XP -käyttöjärjestelmässä oikealla painikkeella Oma tietokone ja valitse Ominaisuudet. Ominaisuudet: järjestelmä -valintaikkuna tulee näkyviin. Napsauta Tietokoneen nimi -välilehteä näkyviin tulevassa ikkunassa ja tarkista tietokoneen nimi. Jos kohdassa on työryhmä Kaikki Tietokoneen koko nimi -kohdassa olevat merkit tulee syöttää Koneen nimi -kohtaan. (Esimerkki: PC4050) Jos kohdassa on toimialue Ensimmäisen pisteen (.) vasemmalla puolella olevat merkit Tietokoneen koko nimi -kohdassa tulee syöttää Koneen nimi -kohtaan. (Esimerkki: pc4050) [Kirj. Käytt.nimi]-kohtaan syötettävän tiedon tarkistus Tarkista Windowsiin sisäänkirjautumiseen tarvittava toimialueen nimi ja käyttäjänimi. 2 Kun olet tarkistanut tietokoneen nimen, napsauta (Sulje) -painiketta ja sulje Järjestelmän ominaisuudet - näyttö. Kun olet tarkistanut tietokoneen nimen Windows XP - käyttöjärjestelmässä, napsauta Peruuta sulkeaksesi Ominaisuudet: järjestelmä -näytön. 1 Valitse Käynnistä-valikosta Kaikki ohjelmat (tai Ohjelmat), Apuohjelmat ja Komentokehote. Näkyviin tulee Komentokehote-ikkuna. 2-30

59 Valmistelut ennen käyttöä 2 Syötä komentokehotteeseen net config workstation ja napsauta Enter. Näytön esimerkki: käyttäjänimi "james.smith" ja toimialueen nimi "ABCDNET" 2 Jaetun kansion luominen Tarkista Windowsiin sisäänkirjautumiseen tarvittava toimialueen nimi ja käyttäjänimi. HUOMAUTUS: Jos järjestelmän ominaisuuksissa on työryhmä, määritä alla olevat asetukset rajoittaaksesi kansion käytön määrätylle käyttäjälle tai ryhmälle. 1 Valitse Käynnistä-valikosta Ohjauspaneeli, Ulkoasu ja mukauttaminen ja Kansion asetukset. Napsauta Windows XP -käyttöjärjestelmässä Oma tietokone ja valitse Työkalut-kohdassa Kansion asetukset. 2 Napsauta Näytä-välilehteä ja poista Lisäasetukset-kohdassa Käytä ohjattua jakamistoimintoa (suositus) - valintaruudun merkki. Napsauta Windows XP -käyttöjärjestelmässä Näytä-välilehteä ja poista Lisäasetukset-kohdassa Käytä yksinkertaista tiedostonjakoa (suositus) -valintaruudun merkki. 3 Napsauta OK sulkeaksesi Kansion asetukset -näytön. 2-31

60 Valmistelut ennen käyttöä 1 Luo kansio paikalliseen levyyn (C). HUOMAUTUS: Luo paikalliseen levyyn (C) esimerkiksi kansio, jonka nimi on scannerdata. 2 Napsauta oikealla painikkeella scannerdata-kansiota ja sitten Jaa ja Jakamisen lisäasetukset. Napsauta Jakamisen lisäasetukset. Ominaisuudet: skannerdata -valintaikkuna tulee näkyviin. Napsauta Windows XP -käyttöjärjestelmässä oikealla painikkeella scannerdata-kansiota ja valitse Jakaminen ja suojaus... (tai Jakaminen). 3 Valitse Tämä kansio jaetaan -valintaruutu ja napsauta Oikeudet. Näkyviin tulee Oikeudet: scannerdata -valintaikkuna. Valitse Windows XP -käyttöjärjestelmässä Tämä kansio jaetaan ja napsauta Oikeudet. 4 Napsauta Lisää. 2-32

61 Valmistelut ennen käyttöä 5 Kirjoita kohdassa [Kirj. Käytt.nimi]-kohtaan syötettävän tiedon tarkistus kohdassa 2-30 vahvistamasi käyttäjänimi tekstiruutuun ja napsauta OK-painiketta. 2 6 Valitse syötetty käyttäjä, Muuta ja Luku-oikeudet ja napsauta OK. Siirry Windows XP -käyttöjärjestelmässä vaiheeseen 8. HUOMAUTUS: Kaikki antaa jako-oikeudet kaikille verkossa. Vahvista suojausta valitsemalla Kaikki ja poistamalla Luku-oikeuden valintaruudun merkki. 7 Napsauta OK Jakamisen lisäasetukset -näytössä sulkeaksesi näytön. 8 Napsauta Suojaus-välilehteä ja sitten Muokkaa. Napsauta Windows XP -käyttöjärjestelmässä Suojausvälilehteä ja sitten Lisää. 2-33

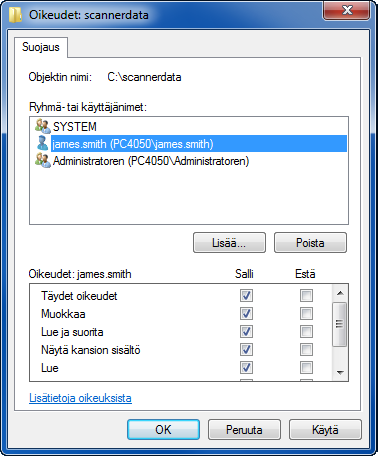

62 Valmistelut ennen käyttöä 9 Toimi samoin kuin vaiheessa 5 lisätäksesi käyttäjän Ryhmä- tai käyttäjänimet -kohtaan. 10 Valitse lisätty käyttäjä, Muokkaa ja Lue ja suorita - oikeudet ja napsauta OK. 2-34

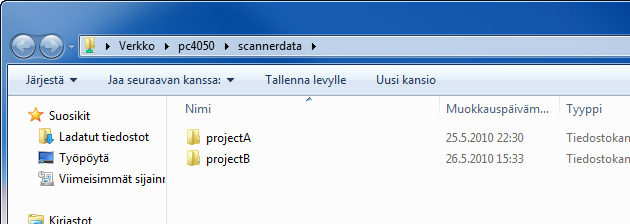

63 Valmistelut ennen käyttöä Kohdan [Polku] tarkistaminen Tarkista dokumentin jaetun kohdekansion jaettu nimi. 1 Kirjoita tietokoneen nimi (esimerkiksi \\pc4050) Käynnistä-valikossa "Ohjelman ja tiedoston etsintä" - kohtaan. Hakutulokset-näyttö avautuu. Napsauta Windows XP -käyttöjärjestelmässä Etsi, valitse Kaikki tiedostot ja kansiot ja etsi kohdetietokone, johon tiedosto lähetetään. Napsauta Avustaja-kohdassa Tietokoneet tai henkilöt ja Tietokone verkossa. Näppäile "Tietokoneen nimi:" -tekstiruutuun, tarkistetun tietokoneen nimi (pc4050), ja valitse sitten Hae. 2 2 Napsauta hakutuloksiin ilmaantuvaa \\pc4050\scannerdata-tekstiä. Kaksoisnapsauta Windows XP -käyttöjärjestelmässä tietokonetta (pc4050), joka ilmaantuu hakutuloksiin. 3 Tarkista näkyviin tuleva kansio. Tarkista osoitepalkki. Kolmas ja sitä seuraavat merkkijonot (f ) tulee syöttää polkuun. Kaksoisnapsauta Windows XP -käyttöjärjestelmässä scannerdata-kansiota ja tarkista osoitepalkki. Syötä kolmannen kenoviivan (\) oikealla puolella oleva merkkijono Polku-kohtaan. (Esimerkki: scannerdata) HUOMAUTUS: Voit myös määrittää jaetun kansion alakansion kohteeksi, johon tiedot lähetetään. Tässä tapauksessa Polku-kohtaan tulee syöttää jaettu nimi\jaetun kansion kansionimi. Yllä olevassa esimerkki-ikkunassa Polku on scannerdata\projecta. 2-35

64 Valmistelut ennen käyttöä Windows'n palomuurin määrittäminen (Windows 7) Sallii tiedostojen ja tulostimien jaon ja asettaa SMB-lähetykseen käytetyn portin. HUOMAUTUS: Kirjaudu Windowsiin järjestelmänvalvojana. Tiedoston ja tulostimen jakamisen tarkistus 1 Valitse Käynnistä-valikosta Ohjauspaneeli, Järjestelmä ja suojaus ja Salli ohjelman tietoliikenne Windowsin palomuurin läpi. HUOMAUTUS: Jos näkyviin tulee Käyttäjätilien valvonta -valintaikkuna, napsauta Jatka. 2 Napsauta Muuta asetuksia, valitse Tiedostojen ja tulostimien jakaminen -valintaruutu ja napsauta OK. Portin lisäys 1 Valitse Käynnistä-valikosta Ohjauspaneeli, Järjestelmä ja suojaus ja Tarkista palomuurin tila. 2-36

65 Valmistelut ennen käyttöä 2 Napsauta Lisäasetukset. 2 3 Napsauta Saapuvan liikenteen säännöt. 4 Napsauta Uusi sääntö. 5 Valitse Portti ja napsauta Seuraava. 6 Valitse TCP, Tietyt paikalliset portit, syötä "139" ja napsauta Seuraava. 2-37

66 Valmistelut ennen käyttöä 7 Valitse Salli yhteys ja napsauta Seuraava. 8 Varmista, että kaikki valintaruudut on valittu ja napsauta Seuraava. 9 Syötä Scan to SMB Nimi-kohtaan ja napsauta Valmis. 2-38

67 Valmistelut ennen käyttöä HUOMAUTUS: Aseta portti Windows XP- tai Windows Vista -käyttöjärjestelmässä seuraavien ohjeiden mukaisesti. 1 Valitse Käynnistä-valikosta Ohjauspaneeli, Järjestelmä ja suojaus (tai Suojauskeskus) ja sitten Tarkista palomuurin tila (tai Windowsin palomuuri). 2 Jos näkyviin tulee Käyttäjätilien valvonta -valintaikkuna, napsauta Jatka. 2 Napsauta Poikkeukset-välilehteä ja Lisää portti... -painiketta. 3 MääritäLisää portti -asetukset. Syötä mikä tahansa nimi Nimi-kohtaan (esimerkki: Scan to SMB). Tämä on uuden portin nimi. Syötä 139 Portin numero -kohtaan. Valitse TCP protokollaksi. 4 Napsauta OK sulkeaksesi Kansion asetukset -näytön. 2-39

68 Valmistelut ennen käyttöä Paperin asetus Vakiomallisessa koneessa paperia voidaan asettaa kasettiin ja monikäyttölokeroon. Valinnaisena on saatavana myös paperinsyöttölaite (katso englanninkielinen käyttöopas). Ennen paperin asetusta Kun avaat uuden paperipakkauksen, leyhyttele arkkeja hieman, jotta ne irtoavat toisistaan, ennen kuin asetat ne koneeseen. 1 Taivuta arkkinippua siten, että se pullistuu keskeltä. 2 Pidä nipun päistä kiinni ja jännitä sitä siten, että nippu pullistuu koko pituudeltaan. 3 Nosta oikeaa ja vasenta kättä vuorotellen siten, että papereiden väliin syntyy aukko ja ilmaa menee papereiden väliin. 4 Suorista nipun reunat tasaisella alustalla. Jos paperi on käpristynyt tai taittunut, suorista se, ennen kuin asetat nipun koneeseen. Käpristynyt tai taittunut paperi voi aiheuttaa tukoksen. VAROITUS: Jos kopioit käytetylle paperille (paperille, jolle on jo kopioitu), varmista, ettei paperia ole nidottu tai liitetty yhteen paperiliittimellä. Kone voi vaurioitua. HUOMAUTUS: Jos tulosteet ovat käpristyneitä tai huonosti nidottuja, käännä kasetissa oleva nippu ylösalaisin. Avattua paperipakkausta ei tule säilyttää korkeissa lämpötiloissa tai kosteassa ympäristössä, sillä kosteus voi aiheuttaa ongelmia. Sulje ylimääräiset paperit monikäyttölokeron tai kasettien täyttämisen jälkeen paperinsäilytyspussiin. Jos konetta ei aiota käyttää pitkään aikaan, poista paperit kaseteista ja sulje ne paperinsäilytyspussiin, jotta ne pysyvät kosteudelta suojattuina. HUOMAUTUS: Erikoispaperin, kuten kirjelomakkeiden, rei'itettyjen paperien tai esimerkiksi logolla tai yrityksen nimellä varustettujen esipainettujen papereiden käytöstä on lisätietoja englanninkielisessä käyttöoppaassa. 2-40

69 Valmistelut ennen käyttöä Paperin asetus kasetteihin Vakiokasettiin voidaan asettaa tavallista, kierrätettyä tai värillistä paperia. Vakiokasettiin voidaan asettaa maks. 250 arkkia A4-kokoista tai pienempää tavallista paperia (80 g/m 2 ). 2 Tuetut paperikoot: Legal, Oficio II, Letter, Executive, Statement, A4, B5, A5, A6, Folio, 216 x 340 mm, 16K, ISO B5, Kirjek. C5 ja mukautettu. TÄRKEÄÄ: Älä käytä mustesuihkutulostimeen tarkoitettua paperia tai erikoispintakäsiteltyä paperia (se saattaa aiheuttaa paperitukoksia tai muita häiriöitä). Jos käytät tulostusmateriaalina muuta kuin tavallista paperia (kuten kierrätettyä tai värillistä paperia), määrittele aina tulostusmateriaali. Lisätietoja on kohdassa Kasettien paperikoon ja tulostusmateriaalin määrittely sivulla Kasetteihin voidaan asettaa paperia, jonka paino on maks. 120 g/m 2. Älä lisää kasetteihin paksua paperia, jonka paino on yli 120 g/m 2. Käytä monikäyttölokeroa paperille, jonka paino on yli 120 g/m 2. HUOMAUTUS: Statement- ja A6-koon papereita voidaan käyttää ainoastaan kasetissa 1. 1 Vedä kasetti kokonaan ulos koneesta. TÄRKEÄÄ: Kun vedät kasettia ulos koneesta, varmista että se on tuettu eikä putoa. 2 Paina pohjalevyä alas, kunnes se lukittuu. 2-41

70 Valmistelut ennen käyttöä 3 Säädä kasetin vasemmalle ja oikealle puolelle sijoitettuja leveysohjaimia. Paina vasemmanpuoleisen ohjaimen leveyssäädintä ja siirrä ohjaimet paperikoolle sopivaksi. HUOMAUTUS: Paperikoot on merkitty kasettiin. 4 Säädä paperin pituusohjain paperin pituuden mukaan. Jos käyttämäsi paperi on pidempää kuin A4, vedä ulos paperikasetin jatke työntämällä vapautinvipua asento kerrallaan ja säätämällä se paperin pituuden mukaan. 2-42

71 Valmistelut ennen käyttöä 5 Aseta paperi kasettiin. Varmista, että tulostuspuoli on alaspäin ja ettei paperi ole taittunutta, käpristynyttä tai vaurioitunutta. 2 TÄRKEÄÄ: Älä lisää paperia leveysohjaimessa olevan kolmiomerkin yli. Tarkista, että paperi ei ole käpristynyt tai taittunut, ennen kuin asetat sen kasettiin. Käpristynyt tai taittunut paperi voi aiheuttaa paperitukoksen. Varmista, että paperinippu ei ylitä kasettiin merkittyä täyttörajaa (katso kuva alla). Kun asetat paperia, pidä pakkauksen sulkukohtaa lähinnä ollut puoli ylöspäin. Paperin pituus- ja leveysohjaimet pitää säätää paperikoon mukaan. Jos asetat paperia säätämättä ohjaimia, paperit saattavat mennä syöttövaiheessa vinoon ja aiheuttaa paperitukoksia. Varmista, että paperin pituus- ja leveysohjaimet ovat tukevasti paperinipun reunaa vasten. Säädä ohjaimia tarvittaessa uudelleen. 6 Työnnä kasetti takaisin koneeseen. Työnnä sitä suoraan sisään, kunnes se pysähtyy. Paperikasetin etuosassa vasemmalla on paperin tarkistusikkuna, joka osoittaa jäljellä olevan paperin. Kun paperi on kulutettu loppuun, osoitin laskee tasolle (tyhjä). HUOMAUTUS: Jos konetta ei aiota käyttää pitkään aikaan, poista paperit kaseteista ja sulje ne paperinsäilytyspussiin, jotta ne pysyvät kosteudelta suojattuina. 7 Valitse kasettiin asetettu tulostusmateriaali (tavallinen, kierrätetty jne.). (Lisätietoja on kohdassa Kasettien paperikoon ja tulostusmateriaalin määrittely sivulla 2-48.) 2-43

72 Valmistelut ennen käyttöä Paperin asetus monikäyttölokeroon Monikäyttölokeroon voidaan asettaa maks. 50 arkkia A4 tai pienempää tavallista paperia (80 g/m 2 ). Monikäyttölokeroon voidaan asettaa paperia, jonka paperikoko vaihtelee A4-koosta A6- ja Hagaki-kokoon ja Legalkoosta Statement-R-, 216 x 340 mm ja 16K-kokoon. Muista käyttää monikäyttölokeroa, kun tulostat erikoispaperille. TÄRKEÄÄ: Jos käytät tulostusmateriaalina muuta kuin tavallista paperia (kuten kierrätettyä tai värillistä paperia), määrittele aina tulostusmateriaali. (Lisätietoja on kohdassa Monikäyttölokeron paperikoon ja tulostusmateriaalin määrittely sivulla 2-50.) Jos paperin paino on 106 g/m 2, aseta tulostusmateriaaliksi Paksu. Alla on ilmoitettu monikäyttölokeron kapasiteetti. A4-kokoinen tai pienempi tavallinen paperi (80 g/m 2 ), kierrätetty paperi tai värillinen paperi: 50 arkkia Hagaki: 15 arkki Kalvo: 1 arkki Kirjek. DL, Kirjek. C5, Kirjek. 10 (Commercial #10), Monarch, Youkei 4 ja Youkei 2: 1 arkki HUOMAUTUS: Kun käytät mukautetun koon paperia, anna paperikoko kohdan Monikäyttölokeron paperikoon ja tulostusmateriaalin määrittely sivulla 2-50 mukaan. Kun käytät erikoispaperia, kuten kalvoja tai paksua paperia, valitse tulostusmateriaali kohdan Monikäyttölokeron paperikoon ja tulostusmateriaalin määrittely sivulla 2-50 mukaan. 1 Vedä monikäyttölokeroa itseäsi kohti, kunnes se pysähtyy. 2 Vedä monikäyttölokeron jatke ulos. 2-44

73 Valmistelut ennen käyttöä 3 Säädä monikäyttölokeron paperinohjainten asento. Vakiopaperikoot on merkitty MK-lokeroon tai käsinsyöttölokeroon. Kun käytössä on vakiopaperikoko, siirrä paperinohjaimet merkin kohdalle. 2 4 Tasaa paperi paperinohjaimia vasten ja työnnä aivan loppuun asti. TÄRKEÄÄ: Pidä pakkauksen sulkukohtaa lähinnä ollut puoli ylöspäin. Suorista käpristynyt paperi ennen käyttöä. Suorista yläreuna, jos se on käpristynyt. Kun asetat paperia monikäyttölokeroon, tarkista ettei lokeroon ole jäänyt paperia edellisestä työstä. Jos monikäyttölokeroon on jäänyt pieni määrä paperia ja haluat lisätä sitä, poista lokeroon jääneet paperit ja aseta ne sitten takaisin uuden paperin kanssa. Kirjekuorien asetus Monikäyttölokeroon voidaan asettaa yksi kirjekuori. Alla on ilmoitettu kirjekuorien sopivat koot. Sopiva kirjekuori Koko Hagaki Oufuku Hagaki Youkei 2 Youkei (mm) (mm) (mm) (mm) Monarch 3 7/8" 7 1/2" Kirjek. 10 (Commercial #10) 4 1/8" 9 1/2" Kirjek. DL Kirjek. C (mm) (mm) Executive 7 1/4" 10 1/2" Kirjek. 9 (Commercial #9) 3 7/8" 8 7/8" Kirjek. 6 (Commercial #6 3/4) 3 5/8" 6 1/2" 2-45

74 Valmistelut ennen käyttöä 1 Vedä monikäyttölokeroa itseäsi kohti, kunnes se pysähtyy. 2 Vedä alataso ulos. 3 Säädä monikäyttölokeron paperinohjainten asento. Vakiopaperikoot on merkitty MK-lokeroon tai käsinsyöttölokeroon. Kun käytössä on vakiopaperikoko, siirrä paperinohjaimet merkin kohdalle. 4 Tasaa paperi paperinohjaimia vasten ja työnnä aivan loppuun asti. 2-46

75 Valmistelut ennen käyttöä 5 Jos kyseessä on vaakasuuntainen kuori, sulje läppä. Työnnä kirjekuori leveysohjainten suuntaisesti perille asti siten, että tulostuspuoli on ylöspäin ja läppäpuoli sinua kohti. Jos kyseessä on pystysuuntainen kuori, sulje läppä. Työnnä kirjekuori leveysohjainten suuntaisesti perille asti siten, että tulostuspuoli on ylöspäin ja läppäpuoli asetusaukkoa kohti. 2 Kirjekuorien ja korttipaperin asetus monikäyttölokeroon Aseta kirjekuori, niin että tulostuspuoli on ylöspäin. Sulje läppä. Palautuskortti (Oufuku Hagaki) Korttipaperi (Hagaki) Pystysuuntaiset kirjekuoret Vaakasuuntaiset kirjekuoret HUOMAUTUS: Käytä taittamatonta palautuskorttia (Oufuku Hagaki). TÄRKEÄÄ: Kirjekuoren asetus (suunta ja asento) vaihtelee kirjekuoren tyypin mukaan. Varmista, että asetat sen oikein, sillä muuten tulostus saattaa mennä väärään suuntaan tai väärälle puolelle. HUOMAUTUS: Kun asetat kirjekuoria monikäyttölokeroon, valitse kirjekuoren tyyppi kohdan Monikäyttölokeron paperikoon ja tulostusmateriaalin määrittely sivulla 2-50 mukaan. 2-47

76 Valmistelut ennen käyttöä Paperikoon ja tulostusmateriaalin määrittely Paperikoon oletusasetus kasetille, monikäyttölokerolle ja lisävarusteena saatavalle paperinsyöttölaitteelle (kasetti 2 ja 3) on [Letter]. Tulostusmateriaalin oletusasetus on [Tavallinen]. Määrittele paperikoko ja tulostusmateriaali asettaaksesi kaseteissa käytettävän paperityypin. (Lisätietoja on tällä sivulla kohdassa Kasettien paperikoon ja tulostusmateriaalin määrittely.) Määrittele paperikoko asettaaksesi monikäyttölokerossa käytettävän paperityypin. (Lisätietoja on kohdassa Monikäyttölokeron paperikoon ja tulostusmateriaalin määrittely sivulla 2-50.) Kasettien paperikoon ja tulostusmateriaalin määrittely Määrittele paperikoko asettaaksesi kasetissa tai lisävarusteena saatavassa paperinsyöttölaitteessa (kasetti 2 ja 3) käytettävän paperityypin. Jos käytät tulostusmateriaalina muuta kuin tavallista paperia, määrittele tulostusmateriaali. Paperikoko Valintakohde Tulostusmateriaalityyppi Valittavissa oleva koko/tyyppi Valitse joku vakiokoko. Alla on ilmoitettu valittavissa olevat paperikoot. Tuumakoko: Letter, Legal, Statement* ja Oficio II Metrikoko: A4, A5, A6*, B5, Folio, mm, 16K, ISO B5**, Kirjek. C5** ja mukautettu Tavallinen, karkea, kierrätetty, esipainettu, kovapaperi, väri, esirei itetty, kirjelomake, korkea laatu ja mukautettu 1-8** * Statement- ja A6-koon papereita voidaan käyttää ainoastaan kasetissa 1. ** Kirjekuoria voi käyttää kasetissa paperityyppinä. HUOMAUTUS: Jos käytössä on FS-1130MFP/FS-1135MFP, vastaanotettujen faksien tulostukseen käytettävät tulostusmateriaalit annetaan alla. Tavallinen, kierrätetty, kovapaperi, väri, korkea laatu ja karkea 1 Paina pääyksikön ohjauspaneelin System Menu/ Counter -näppäintä. Kirj. Käytt.nimi: L b ******************** Kirj. salasana: [Kirjaudu] Kun suoritat käyttäjän hallintaa, mutta et ole kirjautunut sisään, näkyviin tulee sisäänkirjautumisnäyttö. Kirjoita käyttäjätunnus ja salasana kirjautuaksesi sisään. HUOMAUTUS: Lisätietoja merkkien syöttämisestä on kohdassa Merkkien syöttömenetelmä kohdassa Liite-3. Kun et suorita käyttäjän hallintaa, siirry kohtaan 2. Järj. val/määrä.: a b 3 Järjestelmä 4 Käytt. Työtili ********************* 5 Yleiset as. 2 Paina Järj. val/määrä. -valikossa - tai -näppäintä, ja valitse [Yleiset as.]. 2-48

77 Valmistelut ennen käyttöä Yleiset as.: a b ********************* 1 Kieli 2 Oletusikkuna 3 Ääni [ Poistu ] 3 Paina OK-näppäintä. Näkyviin tulee Yleiset as. -valikko. 2 Orig / pap.määr: a b ********************* 1 Muk. orig. koko 2 Määr alkuper kok 3 Muk. paperikoko [ Poistu ] 4 Valitse [Orig / pap.määr] - tai -näppäimellä. 5 Paina OK-näppäintä. Näkyviin tulee Orig / pap.määr - valikko. 6 Valitse [Kasetti 1 sarja,] [Kasetti 3 sarja,] - tai - näppäimellä. HUOMAUTUS: Jos lisävarusteena saatavat kasetit on asennettu, näkyviin tulee [Kasetti 2] ja [Kasetti 3]. Kasetti 1 sarja,: a b ********************* 1 Kasetti 1 koko 2 Kasetti 1 tyyppi [ Poistu ] Valitse pääyksikön kasetti (kasetti 1) seuraavien ohjeiden mukaisesti. Toimi samoin valitessasi lisävarusteena saatavan kasetin (kasetti 2 tai 3). 7 Paina OK-näppäintä. Näkyviin tulee Kasetti 1 sarja, - valikko. Kasetti 1 koko: a b ********************* 1 *A4a 2 A5a 3 A6a 8 Valitse [Kasetti 1 koko] - tai -näppäimellä. 9 Paina OK-näppäintä. Näkyviin tulee Kasetti 1 koko - näyttö. 10 Valitse paperikoko - tai -näppäimellä ja paina OKnäppäintä. Valmis. tulee näkyviin ja näytölle palaa Kasetti 1 sarja, - valikko. 2-49

78 Valmistelut ennen käyttöä Kasetti 1 sarja,: a b 1 Kasetti 1 koko ********************* 2 Kasetti 1 tyyppi 11 Valitse [Kasetti 1 tyyppi] - tai -näppäimellä. [ Poistu ] Kasetti 1 tyyppi: a b ********************* 1 *Tavallinen 2 Karkea 3 Kierrät. 12 Paina OK-näppäintä. Näkyviin tulee Kasetti 1 tyyppi - näyttö. Monikäyttölokeron paperikoon ja tulostusmateriaalin määrittely 13 Valitse paperityyppi - tai -näppäimellä ja paina OKnäppäintä. Valmis. tulee näkyviin ja näytölle palaa Kasetti 1 sarja, - valikko. Määrittele paperikoko asettaaksesi monikäyttölokerossa käytettävän paperityypin. Jos käytät muuta kuin tavallista paperia, määrittele tulostusmateriaali. Kohde Kuvaus Paperikoko Vakiokoot Valitse joku vakiokoko. Alla on ilmoitettu valittavissa olevat paperikoot. Tuumakoko: Letter, Legal, Statement, Executive ja Oficio II Metrikoko: A4, A5, A6, B5, B6, Folio, mm, 16K, ISO B5, Kirjek. #10 (Commercial #10), Kirjek. #9 (Commercial #9), Kirjek. #6 (Commercial #6 3/4), Kirjek. Monarch, Kirjek. DL, Kirjek. C5, Hagaki, Oufuku Hagaki, Youkei 4, Youkei 2 ja mukautettu Kokotieto Tulostusmateriaalityyppi Kirjoita paperikoko, joka ei ole vakiokoko. Alla on ilmoitettu valittavissa olevat paperikoot. Tuumakoko X (pysty): " (0.01 tuuman välein), y (vaaka): " (0.01 tuuman välein) Metrikoko X (pysty): mm (1 mm välein), y (vaaka): mm (1 mm välein) Alla on ilmoitettu valittavissa olevat tulostusmateriaalit. Tavallinen, kalvo, karkea, vellum, tarrat, kierrätetty, esipainettu, kovapaperi, korttipaperi, väri, esirei itetty, kirjelomake, kirjekuori, paksu, korkea laatu ja mukautettu 1-8* * Jos haluat vaihtaa toiseen materiaalityyppiin kuin Tavallinen, katso ohjeet englanninkielisestä käyttöoppaasta. 2-50

79 Valmistelut ennen käyttöä HUOMAUTUS: Jos käytössä on FS-1130MFP/FS-1135MFP ja käytät monikäyttölokeroa vastaanotettujen faksien tulostukseen, käytettävissä olevat materiaalityypit annetaan alla. Tavallinen, kierrät., kovapaperi, väri, Kork. ltu, karkea, tarrat, kirjekuori, korttip. ja paksu 1 Paina pääyksikön ohjauspaneelin System Menu/ Counter -näppäintä. 2 Kirj. Käytt.nimi: L b ******************** Kirj. salasana: [Kirjaudu] Kun suoritat käyttäjän hallintaa, mutta et ole kirjautunut sisään, näkyviin tulee sisäänkirjautumisnäyttö. Kirjoita käyttäjätunnus ja salasana kirjautuaksesi sisään. HUOMAUTUS: Lisätietoja merkkien syöttämisestä on kohdassa Merkkien syöttömenetelmä kohdassa Liite-3. Kun et suorita käyttäjän hallintaa, siirry kohtaan 2. Järj. val/määrä.: a b 3 Järjestelmä 4 Käytt. Työtili ********************* 5 Yleiset as. 2 Paina Järj. val/määrä. -valikossa - tai -näppäintä, ja valitse [Yleiset as.]. Yleiset as.: a b ********************* 1 Kieli 2 Oletusikkuna 3 Ääni [ Poistu ] 3 Paina OK-näppäintä. Näkyviin tulee Yleiset as. -valikko. 4 Valitse [Orig / pap.määr] - tai -näppäimellä. Orig / pap.määr: a b ********************* 1 Muk. orig. koko 2 Määr alkuper kok 3 Muk. paperikoko [ Poistu ] 5 Paina OK-näppäintä. Näkyviin tulee Orig / pap.määr - valikko. 6 Valitse [MK-lokeron as.] - tai -näppäimellä. MK-lokeron as.: a b ********************* 1 MK lokeron koko 2 MK lokerotyyppi 7 Paina OK-näppäintä. Näkyviin tulee MK-lokeron as. - valikko. [ Poistu ] 8 Valitse [MK lokeron koko] - tai -näppäimellä. 2-51

80 Valmistelut ennen käyttöä MK lokeron koko: a b ********************* 1 *Lettera 2 Legala 3 Statementa 9 Paina OK-näppäintä. Näkyviin tulee MK lokeron koko - näyttö. 10 Valitse paperikoko - tai -näppäimellä ja paina OKnäppäintä. Valmis. tulee näkyviin ja näytölle palaa MK-lokeron as. - valikko. MK-lokeron as.: a b 1 MK lokeron koko ********************* 2 MK lokerotyyppi 11 Valitse [MK lokerotyyppi] - tai -näppäimellä. [ Poistu ] MK lokerotyyppi: a b ********************* 1 *Tavallinen 2 Kalvo 3 Karkea 12 Paina OK-näppäintä. Näkyviin tulee MK lokerotyyppi - näyttö. 13 Valitse paperityyppi - tai -näppäimellä ja paina OKnäppäintä. Valmis. tulee näkyviin ja näytölle palaa MK-lokeron as. - valikko. 2-52

81 Valmistelut ennen käyttöä Originaalien asetus Aseta originaalit seuraavien ohjeiden mukaan kopiointia, lähetystä tai tallennusta varten. Originaalien asetus valotuslasille 2 Tavallisten arkkioriginaalien lisäksi valotuslasille voidaan asettaa myös kirjoja tai lehtiä. 1 Avaa valotuskansi tai originaalien syöttölaite. HUOMAUTUS: Varmista, että originaalien syöttö- tai ulostulotaso on tyhjä, ennen kuin avaat syöttölaitteen. Syöttö- tai ulostulotasolle jääneet originaalit voivat pudota, kun syöttölaite avataan. Pidä syöttölaitetta auki, jos originaali on yli 25 mm paksu. 2 Aseta originaali. Aseta skannattava puoli alaspäin ja tiiviisti originaalin kohdistusohjaimia vasten käyttämällä lasin vasenta takanurkkaa kohdistuspisteenä. 3 Avaa valotuskansi tai originaalien syöttölaite. TÄRKEÄÄ: Sulje valotuskansi varovasti. Liian voimakas painaminen voi murtaa valotuslasin. Älä sulje syöttölaitetta, jos originaali on yli 25 mm paksu. HUOMAUTUS: Kun kopioit avattuja sidottuja originaaleja, kopioiden reunoissa ja keskellä voi näkyä tummia varjoja. VAROITUS: Älä jätä syöttölaitetta auki, sillä se aiheuttaa loukkaantumisvaaran. 2-53

82 Valmistelut ennen käyttöä Originaalien asetus syöttölaitteeseen Syöttölaite skannaa automaattisesti kaikki moniarkkisten originaalien arkit. Kaksipuolisten originaalien kummatkin puolet voidaan skannata. Syöttölaitteen tukemat originaalit Syöttölaitteessa voidaan käyttää seuraavassa taulukossa esitettyjä originaalityyppejä. Paino g/m 2 (kaksipuolinen: g/m 2 ) Koko Kapasiteetti Maksimikoko A4, minimikoko A5 Maksimikoko Legal, minimikoko Statement Tavallinen paperi, värillinen paperi, kierrätetty paperi: Korkealaatuinen paperi: 50 arkkia Paksu paperi (110 g/m 2 ): 36 arkkia Paksu paperi (120 g/m 2 ): 33 arkkia Taidepaperi: 1 arkki Originaalit, joita ei voida käyttää syöttölaitteessa Älä käytä originaalien syöttölaitteessa seuraavanlaisia originaaleja: pehmeät originaalit, kuten vinyylipaperit kalvot, kuten piirtoheitinkalvot hiilipaperi erittäin liukaspintaiset originaalit originaalit, joissa on teippiä tai liimaa märät originaalit originaalit, joissa käytetty korjausneste ei ole kuivunut epäsäännöllisen muotoiset (muut kuin suorakaiteen muotoiset) originaalit originaalit, joista on leikattu osia ryppyinen paperi taittuneet originaalit (suorista ne ennen koneeseen asetusta, etteivät ne aiheuta tukosta). liittimin tai niitein kiinnitetyt originaalit (poista liittimet ja niitit ja suorista mahdolliset taitokset ja rypyt ennen originaalin asetusta koneeseen, etteivät ne aiheuta tukosta). Originaalien asetus koneeseen TÄRKEÄÄ: Varmista, että originaalien ulostulotaso on tyhjä, ennen kuin asetat originaalit koneeseen. Tasolle jääneet originaalit voivat aiheuttaa uusien originaalien tukoksen. 1 Säädä originaalin leveysohjaimet originaalien mukaan. 2-54

83 Valmistelut ennen käyttöä 2 Aseta originaalit. Aseta skannattava puoli (tai kaksipuolisen originaalin ensimmäinen puoli) ylöspäin. Työnnä originaalien etureuna niin pitkälle kuin se menee syöttölaitteeseen. 2 TÄRKEÄÄ: Varmista, että originaalin leveysohjaimet on säädetty tarkasti originaalien mukaan. Säädä originaalin leveysohjaimet tarvittaessa uudelleen. Jos ohjainten ja originaalien väliin jää väli, originaalit voivat aiheuttaa tukoksen. Varmista, että originaalinippu ei ylitä ohjaimeen merkittyä täyttörajaa. Jos täyttöraja ylittyy, originaalit voivat aiheuttaa tukoksen (katso kuva). Rei'itetyt tai lävistysviivakkeilla varustetut originaalit pitää asettaa siten, että reikien tai lävistysviivakkeiden kohdat skannataan viimeiseksi (ei ensimmäiseksi). 2-55
