FS-6025MFP, FS-6025MFP/B, FS-6030MFP

Transkriptio

1 FS-605MFP, FS-605MFP/B, FS-6030MFP

2 Johdanto Kiitos FS-605MFP / FS-605MFP/B / FS-6030MFP -koneen hankinnasta. Tämän käyttöoppaan tarkoituksena on auttaa sinua käyttämään konetta oikein, tekemään määräaikaishuoltoa ja suorittamaan tarvittaessa yksinkertaisia vianetsintätoimenpiteitä, jotta kone olisi aina hyvässä käyttökunnossa. Lue tämä käyttöopas ennen koneen käyttöä. Käytä merkkitarvikkeitamme. Emme vastaa vaurioista, jotka johtuvat muiden valmistajien tarvikkeiden käytöstä koneessa. Kuvassa näkyvä tarra takaa, että tarvikkeet ovat omaa merkkiämme. Tässä käyttöoppaassa FS-605MFP / FS-605MFP/B viittaavat 5 sivua/min -malliin ja FS-6030MFP 30 sivua/min - malliin. FS-605MFP / FS-6030MFP -koneen vakiotoimitukseen kuuluu originaalien syöttölaite. FS-605MFP/B-koneen vakiotoimitukseen kuuluu valotuskansi. Mukana toimitettavat oppaat Seuraavat oppaat toimitetaan koneen mukana. Voit tutustua niihin tarvittaessa. Quick Installation Guide Safety Guide Safety Guide (FS-605MFP / FS-605MFP/B / FS-6030MFP) Koneen asennusta, usein käytettyjä toimintoja, määräaikaishuoltoa ja vianetsintätoimenpiteitä koskevat ohjeet. Koneen asennuksen ja käytön turvallisuutta ja varotoimia koskevia tietoja. Lue tämä opas ennen koneen käyttöä. Koneen asennustilaa ja turvavälejä koskevat ohjeet ja muita tietoja. Lue tämä opas ennen koneen käyttöä.

3 DVD (Product Library) Käyttöopas (tämä opas) FAX Operation Guide Card Authentication Kit (B) Operation Guide KYOCERA COMMAND CENTER Operation Guide Printer Driver User Guide Network FAX Driver Operation Guide KM-NET for Direct Printing Operation Guide KMnet Viewer User Guide File Management Utility User Guide PRESCRIBE Commands Technical Reference PRESCRIBE Commands Command Reference Paperin asetusta, kopioinnin, tulostuksen ja skannauksen perustoimintoja sekä vianetsintää koskevat ohjeet Faksin toiminnot Koneeseen todennus ID-kortilla Koneeseen pääsy tietokoneelta verkkoselaimen kautta asetusten tarkistamiseksi ja muuttamiseksi Tulostinajurin asennus ja faksitoimintojen käyttö Verkkofaksiajurin asennus ja käyttö PDF-tiedostojen tulostustoiminnon käyttö käynnistämättä Adobe Acrobat - tai Readerohjelmaa Verkkotulostusjärjestelmän valvonta KMnet Viewer -ohjelmalla Skannattujen dokumenttien jakaminen verkossa Tulostimen alkuperäinen kieli (PRESCRIBE-komennot) PRESCRIBE-komentotoiminto ja -ohjaus jokaiselle emulointityypille

4

5 Sisällys Aluksi...- Huomautus... - Tämän oppaan turvallisuusvaroitukset... - Ympäristö Käytön varotoimet Kopioinnin/skannauksen oikeudelliset rajoitukset Oikeus- ja turvallisuusasiaa Oikeusasiaa Energiansäästön ohjaustoiminto Automaattinen kaksipuolinen kopiointi Kierrätetyn paperin käyttö Energy Star (ENERGY STAR ) -ohjelma Tietoja tästä käyttöoppaasta Oppaassa käytetyt esitystavat Originaalit ja paperikoot... - Valmistelut ennen käyttöä...- Osien nimet... - Kone...- Ohjauspaneeli Kosketusnäyttö Liitäntätavan määritys ja kaapelien valmistelu Tarvittavien kaapelien valmistelu Kaapeleiden liittäminen...-9 LAN-kaapelin liittäminen Virtajohdon liittäminen Virta päälle/pois päältä...- Virta päälle... - Virta pois päältä... - Virransäästötoiminto...-3 Virransäästötila ja automaattinen virransäästötila Lepotila ja automaattinen lepotila Koneen ohjattu asennus COMMAND CENTER (Sähköpostiasetukset) Sähköpostin lähetys Yleiset toimenpiteet...3- Paperin asetus Ennen paperin asetusta Paperin asetus kasetteihin Paperin asetus monikäyttölokeroon Originaalien asetus Originaalien asetus valotuslasille Originaalien asetus syöttölaitteeseen Koneen sarjanumeron tarkistus Laskurin tarkistus Sisään-/uloskirjautuminen Sisäänkirjautuminen Uloskirjautuminen Suosikit Suosikkien rekisteröinti Suosikkien muokkaus ja poisto Suosikkien käyttö i

6 Pikavalintanäppäimet Pikavalintanäppäinten rekisteröinti Pikavalintanäppäinten muokkaus ja poisto Pikavalintanäppäinten käyttö Ohjattu pika-asennus Ohjenäyttö Töiden peruutus Eri toimintojen käyttö Yleiset toiminnot Alkup. koko Originaalin suunta Sekakokoiset originaalit puolinen/kirjaoriginaali Jatkuva skannaus Paperin valinta Luovutuslokero Lajittele/siirtymä Marginaali Niitti Tummuus Skannausresoluutio Originaalin kuva Terävyys Taustan tummuussäätö Läpivuodon esto Zoomaus Tiedoston muoto Värin valinta Viimeistelytiedotus Kirjoita tiedostonimi Prioriteetin ohitus Kopiointi...4- Peruskäyttö Kopiointitoiminnot Kaksipuolinen Vianetsintä...5- Väriainesäiliön vaihto Hukkavärisäiliön vaihto Niittikasetin vaihto Puhdistus Valotuskansi / valotuslasi Originaalien syöttölaite Toimintahäiriöiden selvitys Virheviestien edellyttämät toimet Paperitukosten selvitys Paperitukoksen tunnukset Monikäyttölokero Oikean kannen sisäpuoli Kasetti Oikean kannen 3 sisäpuoli Kasetti tai Lisävarusteena saatava viimeistelijä Lisävarusteena saatavan viimeistelijän niittitukos Paperinsiirtoyksikkö Originaalien syöttölaite ii

7 6 Liite...6- Lisävarusteet Lisävarusteiden yleiskatsaus Valinnainen toiminto Paperi Paperin perusmääritykset Sopivan paperin valinta Erikoispaperi Tekniset tiedot Yleiset toiminnot Kopiointitoiminnot Tulostustoiminnot Skanneri Originaalien syöttölaite Paperinsyöttölaite (yksi kasetti) (lisävaruste) Paperinsyöttölaite (kaksi kasettia) (lisävaruste) Viimeistelijä (lisävaruste) Ympäristönsuojelutiedot Hakemisto... Hakemisto- iii

8 iv

9 Aluksi Tässä luvussa selitetään seuraavat aiheet: Huomautus... - Tämän oppaan turvallisuusvaroitukset... - Ympäristö Käytön varotoimet Oikeus- ja turvallisuusasiaa Oikeusasiaa Energiansäästön ohjaustoiminto Automaattinen kaksipuolinen kopiointi Kierrätetyn paperin käyttö Energy Star (ENERGY STAR ) -ohjelma Tietoja tästä käyttöoppaasta Oppaassa käytetyt esitystavat Originaalit ja paperikoot

10 Aluksi > Huomautus Huomautus Tämän oppaan turvallisuusvaroitukset Tässä oppaassa ja koneessa on symbolein merkittyjä varoituksia, joiden tarkoituksena on suojata käyttäjiä ja lähiympäristöä sekä varmistaa koneen oikea ja turvallinen käyttö. Symbolit ja niiden merkitykset esitetään seuraavassa. VAARA: varoittaa tilanteesta, joka voi aiheuttaa vakavan loukkaantumisen tai jopa kuoleman, jos ohjeisiin ei kiinnitetä riittävästi huomiota tai niitä ei noudateta tarkoin. VAROITUS: varoittaa tilanteesta, joka voi aiheuttaa loukkaantumisen tai konevaurion, jos ohjeisiin ei kiinnitetä riittävästi huomiota tai niitä ei noudateta tarkoin. Symbolit Symboli osoittaa, että kyseiseen oppaan osaan sisältyy turvallisuusvaroituksia. Symboli sisältää merkinnän varoituksen kohteesta.... [Yleinen varoitus]... [Varoitus korkeasta lämpötilasta] Symboli toimesta. on merkkinä kohdasta, joka sisältää tietoja kielletyistä toimista. Symboli sisältää merkinnän kielletystä... [Varoitus kielletystä toimesta]... [Purkaminen kielletty] Symboli on merkkinä kohdasta, joka sisältää tietoja pakollisista toimista. Symboli sisältää merkinnän pakollisesta toimesta.... [Ilmoitus pakollisesta toimesta]... [Irrota pistotulppa pistorasiasta]... [Kytke kone aina maadoitettuun pistorasiaan] Tilaa huoltopalvelusta uusi opas, jos tämän oppaan turvallisuusvaroitukset ovat lukukelvottomia tai opas on hävinnyt (maksullinen). HUOMAUTUS Jos originaali muistuttaa seteliä, joissakin harvoissa tapauksissa sitä ei kopioida asianmukaisesti. Kone on varustettu rahaväärennösten tekoa estävällä toiminnolla. -

11 Aluksi > Huomautus Ympäristö Ympäröivät käyttöolosuhteet ovat seuraavat: Lämpötila: 0-3,5 C Kosteus: 5-80 % Huonot ympäristöolosuhteet voivat vaikuttaa kuvanlaatuun. Konetta on suositeltavaa käyttää seuraavassa lämpötilassa: maks. 6-7 C, kosteus: noin %. Ota lisäksi huomioon seuraavat seikat koneen sijoituspaikkaa valitessasi. Vältä sijoittamasta konetta ikkunan lähelle tai suoraan auringonvaloon. Vältä tärinälle alttiita paikkoja. Vältä sijoituspaikkoja, joissa lämpötila vaihtelee jyrkästi. Vältä paikkoja, joissa kone altistuu suoraan kuumalle tai kylmälle ilmalle. Vältä paikkoja, joissa on huono ilmanvaihto. Rullapyörät voivat vahingoittaa arkaa lattiapintaa, kun konetta siirretään asennuksen jälkeen. Kopioinnin aikana vapautuu otsonia. Sen määrä on kuitenkin niin vähäinen, että se ei ole terveydelle haitallista. Jos konetta kuitenkin käytetään pitkän aikaa huonosti ilmastoidussa huoneessa tai kopioita tehdään erittäin paljon, haju voi muodostua epämiellyttäväksi. Huolehdi kopiointihuoneen hyvästä ilmanvaihdosta, jotta työympäristö säilyy asianmukaisena. Käytön varotoimet Kulutustarvikkeiden käsittelyä koskevat varoitukset VAROITUS Älä yritä hävittää väriaine- tai hukkavärisäiliötä polttamalla. Kipinät voivat aiheuttaa palovammoja. Pidä väriaine- ja hukkavärisäiliö poissa lasten ulottuvilta. Jos väriaine- tai hukkavärisäiliöstä läikkyy väriä, varo hengittämästä tai nielemästä sitä äläkä päästä sitä kosketuksiin silmien tai ihon kanssa. Jos kuitenkin vahingossa hengität väriaineen höyryä, siirry raittiiseen ilmaan ja huuhtele suusi perusteellisesti suurella määrällä vettä. Jos sinua yskittää, ota yhteys lääkäriin. Jos vahingossa nielet väriainetta, huuhtele suusi vedellä ja juo - lasillista vettä, jotta vatsalaukun sisältö laimenee. Ota tarvittaessa yhteys lääkäriin. Jos saat väriainetta silmiisi, huuhtele ne perusteellisesti vedellä. Jos silmät tuntuvat aroilta, ota yhteys lääkäriin. Jos väriainetta joutuu iholle, pese se saippualla ja vedellä. Älä yritä avata tai rikkoa väriaine- tai hukkavärisäiliötä. Muut varotoimet Palauta käytetty väriainesäiliö ja hukkavärisäiliö jälleenmyyjällesi tai huoltoedustajallesi. Kerätyt väriainesäiliöt ja hukkavärisäiliöt kierrätetään tai hävitetään asiaankuuluvien määräysten mukaan. Älä säilytä konetta suorassa auringonvalossa. Säilytä kone paikassa, jossa lämpötila on aina alle 40 C ja jossa ei ole voimakkaita lämpötila- ja kosteusvaihteluja. Jos kone on pitkään käyttämättömänä, ota kaikki paperi pois kasetista ja monikäyttölokerosta ja sulje paperi alkuperäiseen, kosteudelta suojaavaan pakkaukseen. -3

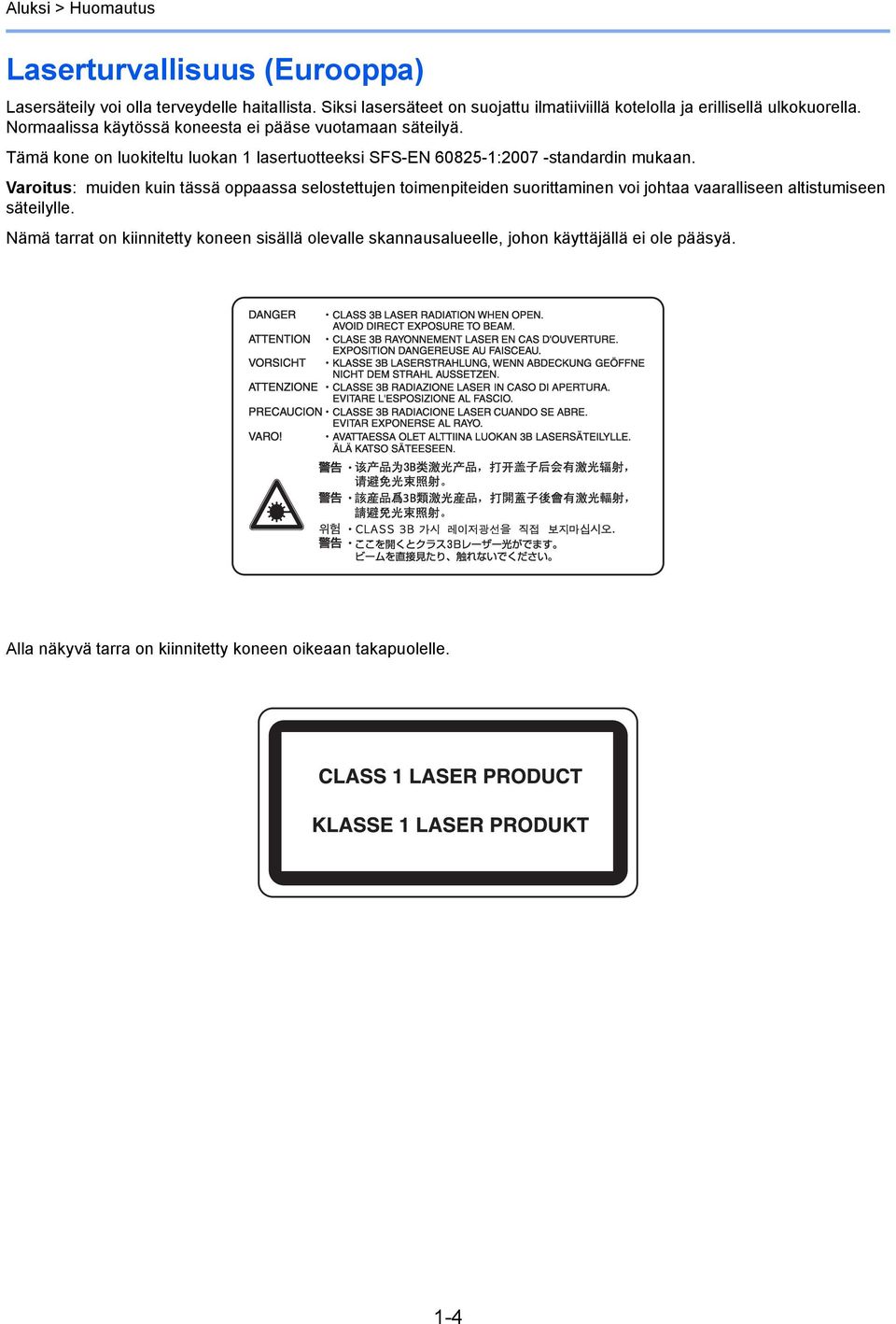

12 Aluksi > Huomautus Laserturvallisuus (Eurooppa) Lasersäteily voi olla terveydelle haitallista. Siksi lasersäteet on suojattu ilmatiiviillä kotelolla ja erillisellä ulkokuorella. Normaalissa käytössä koneesta ei pääse vuotamaan säteilyä. Tämä kone on luokiteltu luokan lasertuotteeksi SFS-EN 6085-:007 -standardin mukaan. Varoitus: muiden kuin tässä oppaassa selostettujen toimenpiteiden suorittaminen voi johtaa vaaralliseen altistumiseen säteilylle. Nämä tarrat on kiinnitetty koneen sisällä olevalle skannausalueelle, johon käyttäjällä ei ole pääsyä. Alla näkyvä tarra on kiinnitetty koneen oikeaan takapuolelle. -4

13 Aluksi > Huomautus Kopioinnin/skannauksen oikeudelliset rajoitukset Tekijänoikeussuojan alaisen aineiston kopiointi/skannaus ilman tekijänoikeuksien haltijan lupaa voi olla kiellettyä. Seuraavan aineiston kopiointi/skannaus on kiellettyä. Seurauksena saattaa olla lakisääteisiä sanktioita. Aineistoluettelo ei välttämättä ole tyhjentävä. Älä kopioi/skannaa aineistoa, jonka kopioinnin/skannauksen tiedät olevan kiellettyä. Sekit Setelit Arvopaperit Leimamerkit Passi Sertifikaatit Paikalliset lait ja säännökset voivat kieltää tai rajoittaa muiden edellä mainitsemattomien tekstien ja asiakirjojen kopiointia/skannausta. -5

14 Aluksi > Oikeus- ja turvallisuusasiaa Oikeus- ja turvallisuusasiaa Oikeusasiaa Tämän oppaan tai sen osien kopiointi tai muu jäljennös ilman ennakkoon hankittua Kyocera Mita Corporation:n kirjallista lupaa on kielletty. Kauppanimet PRESCRIBE ja ECOSYS ovat Kyocera Corporationin tavaramerkkejä. KPDL on Kyocera Corporationin tavaramerkki. Microsoft, MS-DOS ja Windows ovat Microsoft Corporationin rekisteröityjä tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa. PCL on Hewlett-Packard Companyn tavaramerkki. Adobe Acrobat, Adobe Reader ja PostScript ovat Adobe Systems Incorporatedin tavaramerkkejä. Ethernet on Xerox Corporationin rekisteröity tavaramerkki. Novell ja NetWare ovat Novell, Inc:n rekisteröityjä tavaramerkkejä. IBM ja IBM PC/AT ovat International Business Machines Corporationin tavaramerkkejä. Power PC on IBM:n tavaramerkki Yhdysvalloissa ja/tai muissa maissa. AppleTalk, Bonjour, Macintosh ja Mac OS ovat Apple Inc.:n rekisteröityjä tavaramerkkejä Yhdysvalloissa ja muissa maissa. Kaikkia tähän koneeseen asennettujen eurooppalaisten kielten fontteja käytetään Monotype Imaging Inc:n kanssa tehdyn lisensointisopimuksen alaisena. Helvetica, Palatino ja Times ovat Linotype GmbH:n rekisteröityjä tavaramerkkejä. ITC Avant Garde Gothic, ITC Bookman, ITC ZapfChancery ja ITC ZapfDingbats ovat International Typeface Corporationin rekisteröityjä tavaramerkkejä. Tähän koneeseen on asennettu Monotype Imaging Inc:n UFST MicroType -fontit. Tämä kone sisältää ACCESS CO., Ltd:n kehittämän NF-moduulin. Koneessa oleva ohjelmisto sisältää Independent JPEG Groupin kehittämiä moduuleja. ThinPrint on ThinPrint GmbH:n tavaramerkki Saksassa ja muissa maissa. Kaikki muut merkit ja tuotenimet ovat tavaramerkkejä tai rekisteröityjä tavaramerkkejä. Symboleita ja ei käytetä tässä käyttöoppaassa. GPL/LGPL Tuote sisältää GPL ( ja/tai LGPL ( -ohjelman osana laiteohjelmistoaan. Voit saada lähdekoodin ja voit kopioida, levittää ja muuttaa sitä GPL/LGPL-ehtojen mukaisesti. Lisätietoja myös lähdekoodin saatavuudesta on sivustolla Open SSL License Copyright (c) The OpenSSL Project. All rights reserved. Redistribution and use in source and binary forms, with or without modification, are permitted provided that the following conditions are met:. Redistributions of source code must retain the above copyright notice, this list of conditions and the following disclaimer.. Redistributions in binary form must reproduce the above copyright notice, this list of conditions and the following disclaimer in the documentation and/or other materials provided with the distribution. -6

15 Aluksi > Oikeus- ja turvallisuusasiaa 3. All advertising materials mentioning features or use of this software must display the following acknowledgment: This product includes software developed by the OpenSSL Project for use in the OpenSSL Toolkit. ( 4. The names OpenSSL Toolkit and OpenSSL Project must not be used to endorse or promote products derived from this software without prior written permission. For written permission, please contact 5. Products derived from this software may not be called OpenSSL nor may OpenSSL appear in their names without prior written permission of the OpenSSL Project. 6. Redistributions of any form whatsoever must retain the following acknowledgment: This product includes software developed by the OpenSSL Project for use in the OpenSSL Toolkit ( THIS SOFTWARE IS PROVIDED BY THE OpenSSL PROJECT AS IS AND ANY EXPRESSED OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE DISCLAIMED. IN NO EVENT SHALL THE OpenSSL PROJECT OR ITS CONTRIBUTORS BE LIABLE FOR ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED TO, PROCUREMENT OF SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION) HOWEVER CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE. Original SSLeay License Copyright (C) Eric Young (eay@cryptsoft.com) All rights reserved. This package is an SSL implementation written by Eric Young (eay@cryptsoft.com). The implementation was written so as to conform with Netscapes SSL. This library is free for commercial and non-commercial use as long as the following conditions are aheared to. The following conditions apply to all code found in this distribution, be it the RC4, RSA, lhash, DES, etc., code; not just the SSL code. The SSL documentation included with this distribution is covered by the same copyright terms except that the holder is Tim Hudson (tjh@cryptsoft.com). Copyright remains Eric Young's, and as such any Copyright notices in the code are not to be removed. If this package is used in a product, Eric Young should be given attribution as the author of the parts of the library used. This can be in the form of a textual message at program startup or in documentation (online or textual) provided with the package. Redistribution and use in source and binary forms, with or without modification, are permitted provided that the following conditions are met:. Redistributions of source code must retain the copyright notice, this list of conditions and the following disclaimer.. Redistributions in binary form must reproduce the above copyright notice, this list of conditions and the following disclaimer in the documentation and/or other materials provided with the distribution. 3. All advertising materials mentioning features or use of this software must display the following acknowledgement: This product includes cryptographic software written by Eric Young (eay@cryptsoft.com) The word cryptographic can be left out if the rouines from the library being used are not cryptographic related :-). 4. If you include any Windows specific code (or a derivative thereof) from the apps directory (application code) you must include an acknowledgement: This product includes software written by Tim Hudson (tjh@cryptsoft.com) THIS SOFTWARE IS PROVIDED BY ERIC YOUNG AS IS AND ANY EXPRESS OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE DISCLAIMED. IN NO EVENT SHALL THE AUTHOR OR CONTRIBUTORS BE LIABLE FOR ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED TO, PROCUREMENT OF SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION) HOWEVER CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE. The licence and distribution terms for any publically available version or derivative of this code cannot be changed. i.e. this code cannot simply be copied and put under another distribution licence [including the GNU Public Licence.] -7

16 Aluksi > Oikeus- ja turvallisuusasiaa Monotype Imaging License Agreement Software shall mean the digitally encoded, machine readable, scalable outline data as encoded in a special format as well as the UFST Software. You agree to accept a non-exclusive license to use the Software to reproduce and display weights, styles and versions of letters, numerals, characters and symbols (Typefaces) solely for your own customary business or personal purposes at the address stated on the registration card you return to Monotype Imaging. Under the terms of this License Agreement, you have the right to use the Fonts on up to three printers. If you need to have access to the fonts on more than three printers, you need to acquire a multiuser license agreement which can be obtained from Monotype Imaging. Monotype Imaging retains all rights, title and interest to the Software and Typefaces and no rights are granted to you other than a License to use the Software on the terms expressly set forth in this Agreement. 3 To protect proprietary rights of Monotype Imaging, you agree to maintain the Software and other proprietary information concerning the Typefaces in strict confidence and to establish reasonable procedures regulating access to and use of the Software and Typefaces. 4 You agree not to duplicate or copy the Software or Typefaces, except that you may make one backup copy. You agree that any such copy shall contain the same proprietary notices as those appearing on the original. 5 This License shall continue until the last use of the Software and Typefaces, unless sooner terminated. This License may be terminated by Monotype Imaging if you fail to comply with the terms of this License and such failure is not remedied within thirty (30) days after notice from Monotype Imaging. When this License expires or is terminated, you shall either return to Monotype Imaging or destroy all copies of the Software and Typefaces and documentation as requested. 6 You agree that you will not modify, alter, disassemble, decrypt, reverse engineer or decompile the Software. 7 Monotype Imaging warrants that for ninety (90) days after delivery, the Software will perform in accordance with Monotype Imaging-published specifications, and the diskette will be free from defects in material and workmanship. Monotype Imaging does not warrant that the Software is free from all bugs, errors and omissions. The parties agree that all other warranties, expressed or implied, including warranties of fitness for a particular purpose and merchantability, are excluded. 8 Your exclusive remedy and the sole liability of Monotype Imaging in connection with the Software and Typefaces is repair or replacement of defective parts, upon their return to Monotype Imaging. In no event will Monotype Imaging be liable for lost profits, lost data, or any other incidental or consequential damages, or any damages caused by abuse or misapplication of the Software and Typefaces. 9 Massachusetts U.S.A. law governs this Agreement. 0 You shall not sublicense, sell, lease, or otherwise transfer the Software and/or Typefaces without the prior written consent of Monotype Imaging. Use, duplication or disclosure by the Government is subject to restrictions as set forth in the Rights in Technical Data and Computer Software clause at FAR , subdivision (b)(3)(ii) or subparagraph (c)()(ii), as appropriate. Further use, duplication or disclosure is subject to restrictions applicable to restricted rights software as set forth in FAR (c)(). You acknowledge that you have read this Agreement, understand it, and agree to be bound by its terms and conditions. Neither party shall be bound by any statement or representation not contained in this Agreement. No change in this Agreement is effective unless written and signed by properly authorized representatives of each party. By opening this diskette package, you agree to accept the terms and conditions of this Agreement. -8

17 Aluksi > Oikeus- ja turvallisuusasiaa Energiansäästön ohjaustoiminto Koneessa on käytössä virransäästötila, jossa energiankulutus laskee tietyn ajan kuluttua siitä, kun konetta on viimeksi käytetty. Samoin siinä on lepotila, jossa tulostus- ja faksitoiminnot pysyvät odotustilassa, mutta energiankulutus laskee minimitasolle. Lepotila kytkeytyy päälle, kun kone on ollut käyttämättömänä tietyn ajan. Lepotila Kone siirtyy automaattisesti lepotilaan, kun se on ollut käyttämättömänä minuutin. Tätä aikaa voidaan pidentää. Lisätietoja on kohdassa Lepotila ja automaattinen lepotila sivulla -4. Virransäästötila Kone siirtyy automaattisesti virransäästötilaan, kun se on ollut käyttämättömänä minuutin. Tätä aikaa voidaan pidentää. Lisätietoja on kohdassa Virransäästötila ja automaattinen virransäästötila sivulla -3. Oletusasetuksena lepotila ohittaa virransäästötilan. Automaattinen kaksipuolinen kopiointi Tässä koneessa on kaksipuolinen kopiointi vakiotoimintona. Kun kaksi -puolista originaalia kopioidaan yhdelle arkille -puolisena kopiona, paperin kulutus vähenee. Lisätietoja on kohdassa Kaksipuolinen sivulla 4-4. Kierrätetyn paperin käyttö Koneessa voidaan käyttää kierrätettyä paperia. Se vähentää ympäristön kuormitusta. Myyjä tai huoltoteknikko antaa tietoja suositeltavista paperityypeistä. Energy Star (ENERGY STAR ) -ohjelma ENERGY STAR -yhteistyökumppanina Kyocera Mita Corporation ilmoittaa, että tälle tuotteelle on myönnetty ENERGY STAR -tunnus. -9

18 Aluksi > Tietoja tästä käyttöoppaasta Tietoja tästä käyttöoppaasta Tämä käyttöopas sisältää seuraavat luvut: Luku Sisältö Aluksi Käytön varotoimia, tavaramerkkejä ja tätä käyttöopasta koskevia tietoja Valmistelut ennen käyttöä Osien nimiä, kaapelien liittämistä ja koneen asetusta ja määritystä koskevia tietoja 3 Yleiset toimenpiteet Koneen yleinen käyttö kuten paperien ja originaalien asetus koneeseen ja sisään- ja uloskirjautuminen 4 Kopiointi Kopioinnissa käytettävät toiminnot 5 Vianetsintä Virheisiin (esimerkiksi väriaineen loppuminen koneesta) ja ongelmiin (esimerkiksi paperitukokset) vastaaminen 6 Liite Koneen tekniset tiedot Koneessa olevat valinnaiset toiminnot Tulostusmateriaaleja ja paperikokoja koskevia tietoja Oppaassa käytetyt esitystavat Oppaassa käytetään seuraavia esitystapoja kuvauksen sisällön mukaan. Esitystapa Kuvaus Esimerkki Lihavoitu Viittaa ohjauspaneelin näppäimiin tai tietokoneen näyttöön. Paina Start-näppäintä. [Normaali] Viittaa kosketusnäytön näppäimiin. Paina [OK]. Kursiivi Viittaa kosketusnäytössä näkyvään viestiin. Näyttöön tulee viesti HUOMAUTUS Käytetään korostamaan avainsanaa, ilmausta tai viittauksia lisätietoihin. Viittaa lisätietoihin tai muihin aiheeseen liittyviin toimintoihin. Lisätietoja on kohdassa Lepotila ja automaattinen lepotila sivulla -4. HUOMAUTUS TÄRKEÄÄ Viittaa tarvittaviin tai kiellettyihin toimenpiteisiin. Ohjeiden noudattamatta jättäminen saattaa aiheuttaa ongelmia. TÄRKEÄÄ Varoitus Viittaa ohjeisiin, joita tulee noudattaa loukkaantumisen ja konevaurioiden välttämiseksi. Varoitus -0

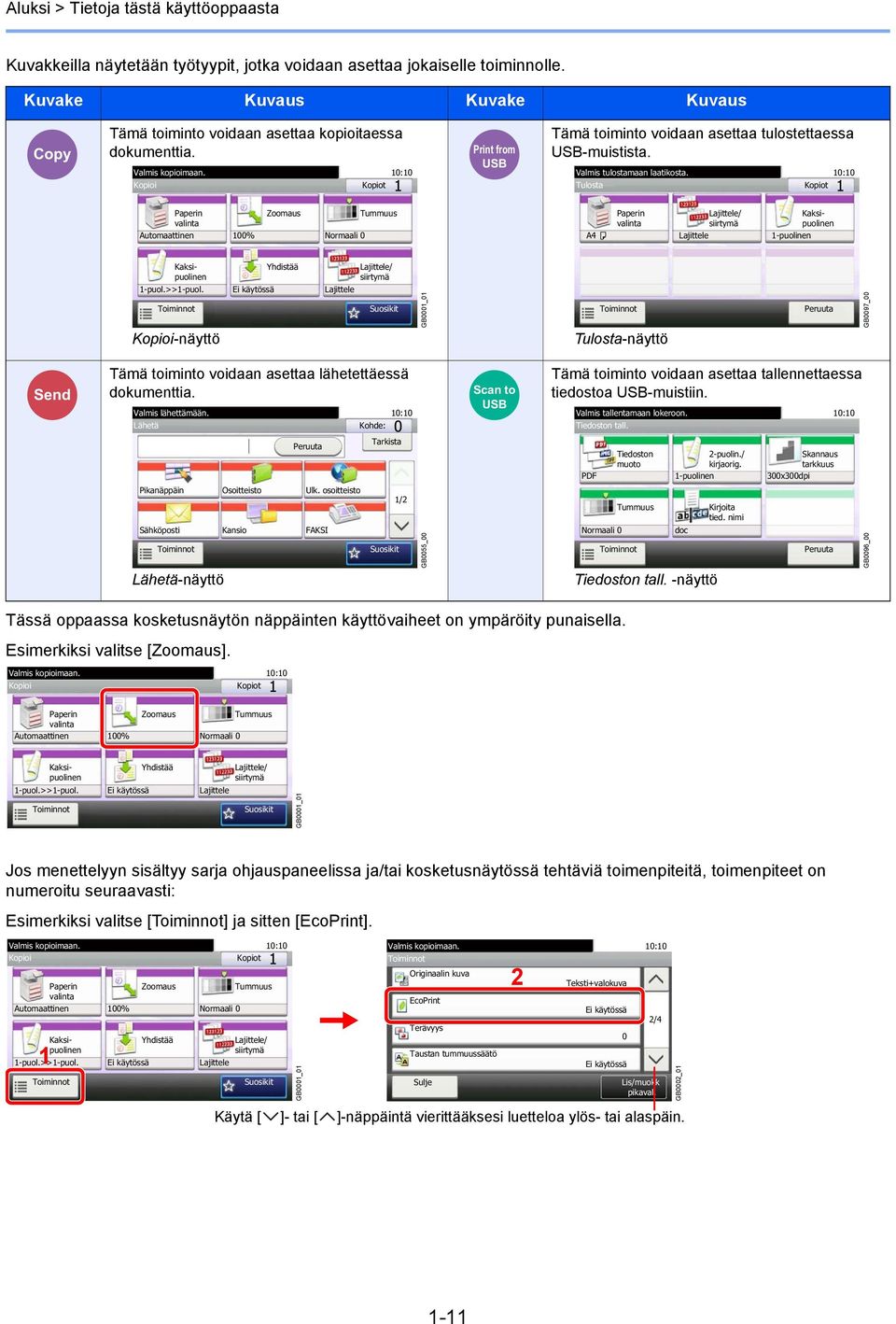

19 Aluksi > Tietoja tästä käyttöoppaasta Kuvakkeilla näytetään työtyypit, jotka voidaan asettaa jokaiselle toiminnolle. Kuvake Kuvaus Kuvake Kuvaus Copy Tämä toiminto voidaan asettaa kopioitaessa dokumenttia. Kopioi Kopiot Print from USB Tämä toiminto voidaan asettaa tulostettaessa USB-muistista. Valmis tulostamaan laatikosta. Tulosta Kopiot Paperin valinta Zoomaus Tummuus Automaattinen 00% Normaali 0 A4 Paperin valinta Lajittele/ siirtymä Lajittele Kaksipuolinen -puolinen Kaksipuolinen -puol.>>-puol. Toiminnot Kopioi-näyttö Ei käytössä Yhdistää Lajittele Lajittele/ siirtymä Suosikit GB000_0 Toiminnot Tulosta-näyttö GB0097_00 Send Tämä toiminto voidaan asettaa lähetettäessä dokumenttia. Valmis lähettämään. Lähetä Kohde: Scan to USB Tämä toiminto voidaan asettaa tallennettaessa tiedostoa USB-muistiin. Valmis tallentamaan lokeroon. Tiedoston tall. Tarkista Tiedoston muoto -puolin./ kirjaorig. PDF -puolinen 300x300dpi Skannaus tarkkuus Pikanäppäin Osoitteisto Ulk. osoitteisto Sähköposti Toiminnot Lähetä-näyttö Kansio FAKSI Suosikit / GB0055_00 Tummuus Normaali 0 Toiminnot doc Tiedoston tall. -näyttö Kirjoita tied. nimi GB0096_00 Tässä oppaassa kosketusnäytön näppäinten käyttövaiheet on ympäröity punaisella. Esimerkiksi valitse [Zoomaus]. Kopioi Kopiot Paperin valinta Zoomaus Tummuus Automaattinen 00% Normaali 0 Kaksipuolinen -puol.>>-puol. Toiminnot Ei käytössä Yhdistää Lajittele Lajittele/ siirtymä Suosikit GB000_0 Jos menettelyyn sisältyy sarja ohjauspaneelissa ja/tai kosketusnäytössä tehtäviä toimenpiteitä, toimenpiteet on numeroitu seuraavasti: Esimerkiksi valitse [Toiminnot] ja sitten [EcoPrint]. Kopioi Kopiot Paperin valinta Zoomaus Tummuus Automaattinen 00% Normaali 0 Kaksipuolinen -puol.>>-puol. Toiminnot Ei käytössä Yhdistää Lajittele Lajittele/ siirtymä Suosikit GB000_0 Toiminnot Originaalin kuva EcoPrint Terävyys Taustan tummuussäätö Sulje Teksti+valokuva Ei käytössä 0 Ei käytössä /4 Lis/muokk pikaval. Käytä [ ]- tai [ ]-näppäintä vierittääksesi luetteloa ylös- tai alaspäin. GB000_0 -

20 Aluksi > Tietoja tästä käyttöoppaasta Originaalit ja paperikoot Tässä osassa kuvataan ne merkintätavat, joita käytetään tässä oppaassa viitattaessa originaalien kokoihin tai paperikokoihin. Sellaisten paperikokojen yhteydessä, joita voidaan käyttää joko pysty- tai vaakasuuntaisina (esimerkiksi A4, B5 ja Letter), originaalin tai paperin vaakasuuntaisuus ilmaistaan R-kirjaimen avulla. Sijoitussuunta Kokomerkintä * Pystysuunta A4, B5, A5, Letter, Statement Originaali Paperi Originaalien tai paperin mitta A on pidempi kuin B. Vaakasuunta A4-R, B5-R, A5-R, Letter-R, Statement-R Kosketusnäytön kuvakkeet Originaalien tai paperin mitta A on lyhyempi kuin B. * Käytettävissä olevat originaalien koot tai paperikoot vaihtelevat käytettävän toiminnon ja lähdelokeron mukaan. Lisätietoja on kyseistä toimintoa tai lähdelokeroa käsittelevällä sivulla. Seuraavien kosketusnäytön kuvakkeiden avulla ilmaistaan originaalien ja papereiden sijoitussuunnat. Sijoitussuunta Originaalit Paperi Pystysuunta Originaali Paperi Vaakasuunta -

21 Valmistelut ennen käyttöä Tässä luvussa selitetään seuraavat aiheet: Osien nimet... - Kone... - Ohjauspaneeli Kosketusnäyttö Liitäntätavan määritys ja kaapelien valmistelu Tarvittavien kaapelien valmistelu Kaapeleiden liittäminen LAN-kaapelin liittäminen Virtajohdon liittäminen Virta päälle/pois päältä... - Virta päälle... - Virta pois päältä... - Virransäästötoiminto Virransäästötila ja automaattinen virransäästötila Lepotila ja automaattinen lepotila Koneen ohjattu asennus COMMAND CENTER (Sähköpostiasetukset) Sähköpostin lähetys

22 Valmistelut ennen käyttöä > Osien nimet Osien nimet Kone Originaalien syöttölaite/valotuskansi Valotuslasi 3 Originaalin kohdistusohjaimet 4 Lasi 5 Ohjauspaneeli 6 Sisätaso 7 Etukansi 8 Kasetti 9 USB-muistipaikka (A) 0 Oikea kansi Kahvat Töiden erottimen lokero -

23 Valmistelut ennen käyttöä > Osien nimet Originaalin leveysohjaimet 4 Syöttötaso 5 Puhdistusliinan säilytyslokero 6 Originaalin asetuksen merkkivalo 7 Väriainesäiliön salpa 8 Väriainesäiliö 9 Hukkavärisäiliö Paperin leveysohjain Paperin pituusohjain Monikäyttölokero 3 Paperin leveysohjain -3

24 Valmistelut ennen käyttöä > Osien nimet Lisävarusteen liitäntäpaikka 5 Verkkoliitäntä 6 USB-liitäntä (A) 7 USB-portti (B) 8 Lisävarusteen liitäntäpaikka 9 Skannerin lukko 30 Päävirtakytkin 3 Kahvat 3 Kasetin lämmityskatkaisin -4

25 Valmistelut ennen käyttöä > Osien nimet Yläkansi 34 Lokeron jatke 35 Viimeistelijän lokero 36 Nitojan kansi 37 Niittisäiliö 38 Paperinsiirtoyksikön kansi -5

26 Valmistelut ennen käyttöä > Osien nimet Ohjauspaneeli Näyttää Järjestelmävalikko/laskuri - näytön. Näyttää keskeytyskopiointinäytön. Näyttää Tila/työn peruutus -näytön. Näyttää Kopioi-näytön. Päättää toimenpiteen (uloskirjautuu) hallintanäytöllä. Näyttää suosikkinäytön. Näyttää Lähetä-näytön. Siirtää koneen virransäästötilaan. Näyttää dokumenttilokeron näytön. Näyttää Faksi-näytön. Siirtää koneen lepotilaan. Palauttaa lepotilasta. Merkkivalo palaa, kun koneen virta on päällä. Kopioi Kopiot Paperin valinta Zoomaus Tummuus Automaattinen 00% Normaali 0 Kaksipuolinen -puol.>>-puol. Toiminnot Ei käytössä Yhdistää Lajittele Lajittele/ siirtymä Suosikit Syttyy, kun töiden erottimen lokerossa ei ole paperia. Kosketusnäyttö. Näyttää koneen asetusten määritykseen tarvittavat painikkeet. Processing: syttyy tulostuksen tai lähetyksen aikana. Memory: vilkkuu, kun kone käyttää faksin muistia tai USB-muistia (yleiskäyttöinen tarvike). Attention: Vilkkuu, kun on tapahtunut virhe ja työ on keskeytetty. Numeronäppäimet Numeroiden ja symbolien syöttö Poistaa syötetyt numerot ja merkit. Palauttaa asetukset oletustiloihin. Määrittää rekisteröityjä tietoja kuten osoitenumeroita ja käyttäjätunnuksia numeron mukaan. Vahvistaa numeronäppäimen syötön ja näytön toimintojen asetuksen aikana. Toimii yhdessä näytön [OK]- näppäimen kanssa. Poistaa tai keskeyttää käynnissä olevan tulostuksen. Käynnistää kopioinnin, skannauksen ja asetustoimenpiteiden käsittelyn. -6

27 Valmistelut ennen käyttöä > Osien nimet Kosketusnäyttö Koneen tila ja tarvittavat käyttöviestit Kopioi Kopiot Aika ja kopiomäärä Käytettävät toiminnot Paperin valinta Zoomaus Tummuus Automaattinen 00% Normaali 0 Kaksipuolinen -puol.>>-puol. Ei käytössä Yhdistää Lajittele Lajittele/ siirtymä GB000_04 Määrittää lisätoimintojen asetukset. Toiminnot Pikaval. Pikaval. Suosikit Suosikit Pikavalintanäppäimet Koneen tila ja tarvittavat käyttöviestit Toiminnot Alkup. koko Automaattinen Käytettävät toiminnot ja asetukset Originaalin suunta Sekakokoiset originaalit Luovutuslokero Yläreuna ylös Ei käytössä Sisätaso /4 GB000_00 Vierittää ylös- ja alaspäin, kun arvoluetteloa ei voida näyttää kokonaan yhdessä näytössä. Palauttaa edelliseen näyttöön. Sulje Lis/muokk pikaval. Rekisteröi toiminnot pikavalintanäppäimiin. -7

28 Valmistelut ennen käyttöä > Liitäntätavan määritys ja kaapelien valmistelu Liitäntätavan määritys ja kaapelien valmistelu Tarkista tapa, jolla kone liitetään tietokoneeseen tai verkkoon, ja varaa kaikki tilassa tarvittavat kaapelit saataville. Tarvittavien kaapelien valmistelu Valmistele tarvittavat kaapelit käytettävän liitännän mukaan. Liitäntäympäristö Toiminto Tarvittava kaapeli Liitä LAN-kaapeli koneeseen. Tulostin/skanneri/skanneri (TWAIN/ WIA) LAN (0 BASE-T, 00 BASE-TX tai 000 BASE-T, suojattu) Liitä USB-kaapeli koneeseen. Tulostin USB.0 -yhteensopiva kaapeli (Hi-Speed USB -yhteensopiva, maks. 5,0 m, suojattu) -8

29 Valmistelut ennen käyttöä > Kaapeleiden liittäminen Kaapeleiden liittäminen LAN-kaapelin liittäminen Kone voidaan liittää verkkokaapelilla, jolloin sitä voidaan käyttää verkkotulostimena tai -skannerina. Katkaise virta. Tarkista, että merkkivalot eivät pala. Liitä kone. Liitä LAN-kaapeli koneen vasemmalla sivulla olevaan verkkoliitäntään. Liitä kaapelin toinen pää keskittimeen. 3 Suorita koneen asetukset. Määritä verkkoasetukset. Lisätietoja on kohdassa Koneen ohjattu asennus sivulla -5. Virtajohdon liittäminen -9

30 Valmistelut ennen käyttöä > Kaapeleiden liittäminen Liitä koneen mukana toimitetun virtajohdon toinen pää koneeseen ja toinen pää pistorasiaan. TÄRKEÄÄ Käytä vain koneen mukana toimitettua virtajohtoa. -0

31 Valmistelut ennen käyttöä > Virta päälle/pois päältä Virta päälle/pois päältä Virta päälle Kun päävirtakytkimen merkkivalo palaa... (palautuminen lepotilasta) Päävirtakytkimen merkkivalo Paina Power-näppäintä. Kun päävirtakytkimen merkkivalo ei pala... Kytke virta päävirtakytkimestä. TÄRKEÄÄ Jos katkaiset virran päävirtakytkimellä, älä kytke virtaa päälle välittömästi uudelleen päävirtakytkimellä. Odota yli 5 sekuntia ja kytke päävirtakytkin päälle uudelleen. Virta pois päältä Kun virtaa ei katkaista päävirtakytkimellä (lepotila) Päävirtakytkimen merkkivalo Paina Power-näppäintä. Power-näppäimen merkkivalo sammuu ja päävirtakytkimen merkkivalo syttyy. -

32 Valmistelut ennen käyttöä > Virta päälle/pois päältä Kun virta katkaistaan päävirtakytkimellä Huomaa, että katkaistaessa virta päävirtakytkimellä, kone ei kykene automaattisesti vastaanottamaan tulostustietoja tietokoneista tai fakseja. Paina Power-näppäintä. Päävirtakytkimen merkkivalo Tarkista, että merkkivalot eivät pala. Tarkista, että Power-näppäimen merkkivalo on sammunut ja päävirtakytkimen merkkivalo syttynyt. Katkaise virta päävirtakytkimestä. HUOMAUTUS Kun Processing- tai Memory-merkkivalo on syttynyt, kone on käynnissä. Jos virta katkaistaan päävirtakytkimestä koneen ollessa käytössä, siihen saattaa tulla toimintahäiriö. Kun konetta ei käytetä pitkään aikaan VAROITUS Jos kone on käyttämättömänä (esimerkiksi työpäivän päätyttyä), katkaise virta päävirtakytkimellä. Jos konetta ei käytetä pitkään aikaan (esimerkiksi loma), irrota pistotulppa pistorasiasta turvallisuussyistä. Jos koneeseen on asennettu lisävarusteena saatava faksi, faksien lähetys ja vastaanotto ei toimi, kun koneen virta on katkaistu päävirtakytkimellä. TÄRKEÄÄ Poista paperit kaseteista ja sulje ne paperinsäilytyspussiin, jotta ne pysyvät kosteudelta suojattuina. -

33 Valmistelut ennen käyttöä > Virransäästötoiminto Virransäästötoiminto Virransäästötila ja automaattinen virransäästötila Virransäästötila Kytke virransäästötila päälle painamalla Energy Saver -näppäintä. Energy Saver-, Power- ja päävirtakytkimen merkkivaloa lukuun ottamatta kaikki ohjauspaneelin merkkivalot ja kosketusnäyttö sammuvat energian säästämiseksi. Tätä tilaa kutsutaan virransäästötilaksi. Jos kone ottaa tulostustietoja vastaan virransäästötilan aikana, se keskeyttää virransäästötilan automaattisesti ja käynnistää tulostuksen. Sama koskee faksitietoja, jotka kone ottaa vastaan virransäästötilan aikana. Kone keskeyttää virransäästötilan ja käynnistää tulostuksen. Voit palauttaa normaalitilan seuraavilla toimenpiteillä. Kone on käyttövalmis 0 sekunnin kuluttua. Paina mitä tahansa ohjauspaneelin näppäintä. Avaa valotuskansi tai originaalien syöttölaite. Aseta originaalit originaalien syöttölaitteeseen. Huomaa, että ympäröivät olosuhteet (esimerkiksi tuuletus) saattavat aiheuttaa koneen hitaamman reagoinnin. Automaattinen virransäästötila Automaattisessa virransäästötilassa kone siirtyy automaattisesti virransäästötilaan, jos se on käyttämättömänä tietyn ajan. Oletusasetus on minuutti. HUOMAUTUS Jos virransäästöajastimeen ja lepotilan ajastimeen asetettu aika on sama, lepotila ohittaa virransäästötilan. -3

34 Valmistelut ennen käyttöä > Virransäästötoiminto Lepotila ja automaattinen lepotila Voit ottaa lepotilan käyttöön painamalla Power-näppäintä. Päävirtakytkimen merkkivaloa lukuun ottamatta kaikki ohjauspaneelin merkkivalot ja kosketusnäyttö sammuvat energiankulutuksen laskemiseksi minimitasolle. Tätä tilaa kutsutaan lepotilaksi. Jos kone ottaa tulostustietoja vastaan lepotilan aikana, kosketusnäyttö syttyy ja tulostus käynnistyy. Ohjauspaneelin merkkivalot pysyvät sammutettuina, kun lisävarusteena saatavalla faksilla otetaan vastaan tietoja. Voit palauttaa normaalitilan painamalla Power-näppäintä. Kone on käyttövalmis 0 sekunnin kuluttua. Huomaa, että ympäröivät olosuhteet (esimerkiksi tuuletus) saattavat aiheuttaa koneen hitaamman reagoinnin. Automaattinen lepotila Automaattisessa lepotilassa kone siirtyy automaattisesti lepotilaan, jos se on käyttämättömänä tietyn ajan virransäästötilassa. Oletusasetus on minuutti. HUOMAUTUS Jos virransäästöajastimeen ja lepotilan ajastimeen asetettu aika on sama, lepotila ohittaa virransäästötilan. Virransäästö Tila laskee energiankulutusta enemmän kuin normaali lepotila ja sallii lepotilan asetuksen erikseen jokaiselle toiminnolle. Tulostus USB-kaapelilla liitetystä tietokoneesta ei ole mahdollista koneen ollessa lepotilassa. Voit käyttää konetta painamalla Power-näppäintä. Aika, joka vaaditaan virransäästötilan keskeytykseen ja normaalitoiminnan jatkamiseen, on pidempi kuin normaalissa lepotilassa. HUOMAUTUS Jos asennettuna on lisävarusteena saatava Gigabit Ethernet -kortti, virransäästöä ei voida valita. -4

35 Valmistelut ennen käyttöä > Koneen ohjattu asennus Koneen ohjattu asennus Koneen ohjattu asennus käynnistetään, kun koneeseen kytketään virta ensimmäisen kerran asennuksen jälkeen. Järjestelmävalikko/laskuri. Koneen asetus. Pvm./aika. Verkko Toiminto auttaa sinua laitteen asetuksissa. Jatka painamalla [Seuraava >]. < Takaisin Seuraav > GB0889_00 Noudata näytön ohjeita määrittääksesi seuraavat asetukset: Pvm./aika Aikavyöhyke Kesäaika Pvm. Aika Verkkoasetukset Hanki IP-osoite IP-osoite Aliverkon peite Oletusväylä Lisätietoja asetuksista on kosketusnäytössä näkyvissä ohjetiedoissa. -5

36 Valmistelut ennen käyttöä > COMMAND CENTER (Sähköpostiasetukset) COMMAND CENTER (Sähköpostiasetukset) COMMAND CENTER on työkalu, jonka avulla voidaan esimerkiksi tarkistaa koneen käyttötila ja muuttaa turva-, verkkotulostus-, sähköpostin lähetys- ja edistyneen verkkotoiminnan asetuksia. HUOMAUTUS Faksiasetusten tiedot on jätetty tässä kohtaa pois. Lisätietoja faksin käytöstä on FAX Operation Guide -oppaassa. Lisävarusteena saatava faksi tulee asentaa faksitoimintojen käyttämiseksi. Avaa näyttö. Käynnistä WWW-selain. Kirjoita koneen IP-osoite osoite- tai sijaintipalkkiin. Esimerkiksi WWW-sivulla näkyy koneen ja COMMAND CENTER:in perustiedot sekä niiden senhetkinen tila. Määritä toiminto. Valitse luokka näytön vasemmassa laidassa olevasta navigointipalkista. Kunkin luokan arvot täytyy määrittää erikseen. Jos COMMAND CENTER:ille on määritetty rajoituksia, kirjoita salasana, jos haluat siirtyä muille sivuille kuin aloitussivulle. Oletussalasana on admin00. Salasanaa ei voida vaihtaa. Lisätietoja on KYOCERA COMMAND CENTER Operation Guide -oppaassa. -6

37 Valmistelut ennen käyttöä > COMMAND CENTER (Sähköpostiasetukset) Sähköpostin lähetys Kun määrität SMTP-asetukset, voit lähettää koneelle ladattuja kuvia sähköpostiviestien liitteinä. Sitä varten koneen täytyy olla yhteydessä sähköpostipalvelimeen SMTP-protokollan avulla. Ennen kuin lähetät koneelle ladattuja kuvia sähköpostiviestien liitteinä, tarkista seuraavat kohdat: Verkkoympäristö, joka yhdistää koneen sähköpostipalvelimeen: On suositeltavaa käyttää jatkuvaa yhteyttä LAN:in kautta. SMTP-asetukset: Rekisteröi COMMAND CENTER:in avulla STMP-palvelimen pääkoneen nimi tai IP-osoite. Jos sähköpostiviestien kokoa on rajoitettu, erittäin suuria sähköpostiviestejä ei ehkä voida lähettää. Avaa näyttö. 3 Määritä toiminto. Määritä oikeat asetukset kuhunkin kenttään. Kohde SMTP Protocol Kuvaus Ottaa SMTP-protokollan käyttöön tai poistaa sen käytöstä. Sähköpostia voidaan käyttää vain, jos protokolla on käytössä. SMTP Port Number Määritä SMTP-portin numero tai käytä SMTP-oletusporttia 5. SMTP Server Name SMTP Server Timeout Authentication Protocol Authenticate as Login User Name Kirjoita STMP-palvelimen IP-osoite tai nimi. SMTP-palvelimen nimi ja IPosoite saa olla maks. 64 merkkiä pitkä. Jos kirjoitat nimen, myös DNSpalvelimen osoite täytyy konfiguroida. DNS-palvelimen osoite voidaan kirjoittaa TCP/IP General -välilehteen. Aseta aikakatkaisun odotusaika sekunteina. Ottaa SMTP-todennusprotokollan käyttöön tai poistaa sen käytöstä tai asettaa POP-protokollan etusijalle SMTP:n edelle. SMTP-todennus tukee Microsoft Exchange 000 -ohjelmistoa. Voit määrittää todennuksen kolmesta POP3-tilistä tai valita eri tilin. Kun Authenticate-kohdassa on valittu Other, tässä määritettyä sisäänkirjautumisen käyttäjänimeä käytetään SMTP-todennukseen. Sisäänkirjautumisen käyttäjänimi saa olla maks. 64 merkkiä pitkä. -7

38 Valmistelut ennen käyttöä > COMMAND CENTER (Sähköpostiasetukset) Login Password POP before SMTP Timeout Test Size Limit Sender Address Signature Kohde Domain Restriction Kuvaus Kun Authenticate-kohdassa on valittu Other, tässä määritettyä salasanaa käytetään SMTP-todennukseen. Sisäänkirjautumisen salasana saa olla maks. 64 merkkiä pitkä. Aseta aikakatkaisun odotusaika sekunteina, jos olet valinnut POPtodennusprotokollan etusijalle SMTP:n sijaan. Testin avulla selvitetään, onnistuuko STMP-yhteyden luominen. Kirjoita lähetettävän sähköpostiviestin maksimikoko kilotavuina. Jos arvo on 0, maksimikokoa ei aseteta. Kirjoita koneen vastuuhenkilön (esimerkiksi koneen pääkäyttäjän) sähköpostiosoite, jotta vastaus tai toimituksen epäonnistumisilmoitus menee henkilölle eikä koneelle. Lähettäjän osoitteen täytyy olla kirjoitettu oikein SMTP-todennusta varten. Lähettäjän osoite saa olla maks. 8 merkkiä pitkä. Kirjoita allekirjoitus. Allekirjoitus on vapaamuotoinen teksti, joka tulee sähköpostiviestin loppuun. Sitä käytetään usein koneen lisätunnisteena. Allekirjoitus saa olla maks. 5 merkkiä pitkä. Kirjoita ne toimialueiden nimet, jotka sallitaan tai hylätään. Toimialueen nimi saa olla maks. 3 merkkiä pitkä. Voit määrittää myös sähköpostiosoitteet. 3 Napsauta [Submit]. -8

39 3 Yleiset toimenpiteet Tässä luvussa selitetään seuraavat aiheet: Paperin asetus Ennen paperin asetusta Paperin asetus kasetteihin Paperin asetus monikäyttölokeroon Originaalien asetus Originaalien asetus valotuslasille Originaalien asetus syöttölaitteeseen Koneen sarjanumeron tarkistus Laskurin tarkistus Sisään-/uloskirjautuminen Suosikit Suosikkien rekisteröinti Suosikkien muokkaus ja poisto Suosikkien käyttö Pikavalintanäppäimet Pikavalintanäppäinten rekisteröinti Pikavalintanäppäinten muokkaus ja poisto Pikavalintanäppäinten käyttö Ohjattu pika-asennus Ohjenäyttö Töiden peruutus Eri toimintojen käyttö Alkup. koko Originaalin suunta Sekakokoiset originaalit puolinen/kirjaoriginaali Jatkuva skannaus Paperin valinta Luovutuslokero Lajittele/siirtymä Marginaali Niitti Tummuus Skannausresoluutio Originaalin kuva Terävyys Taustan tummuussäätö Läpivuodon esto Zoomaus Tiedoston muoto Värin valinta Viimeistelytiedotus Kirjoita tiedostonimi Prioriteetin ohitus

40 Yleiset toimenpiteet > Paperin asetus Paperin asetus Vakiomallisessa koneessa paperia voidaan asettaa kasettiin ja monikäyttölokeroon. Lisävarusteena on saatavilla myös paperinsyöttölaite. Ennen paperin asetusta Kun avaat uuden paperipakkauksen, leyhyttele arkkeja hieman, jotta ne irtoavat toisistaan, ennen kuin asetat ne koneeseen. Taivuta arkkinippua siten, että se pullistuu keskeltä. Pidä nipun päistä kiinni ja jännitä sitä siten, että nippu pullistuu koko pituudeltaan. 3 Nosta oikeaa ja vasenta kättä vuorotellen siten, että papereiden väliin syntyy aukko ja ilmaa menee papereiden väliin. 4 Suorista nipun reunat tasaisella alustalla. Jos paperi on käpristynyt tai taittunut, suorista se, ennen kuin asetat nipun koneeseen. Käpristynyt tai taittunut paperi voi aiheuttaa tukoksen. TÄRKEÄÄ Jos kopioit käytetylle paperille (paperille, jolle on jo kopioitu), varmista, ettei paperia ole nidottu tai liitetty yhteen paperiliittimellä. Kone voi vaurioitua tai kuvanlaatu heiketä. HUOMAUTUS Jos tulosteet ovat käpristyneitä tai huonosti nidottuja, käännä kasetissa oleva nippu ylösalaisin. Erikoispaperin, kuten kirjelomakkeiden, rei'itettyjen paperien tai esimerkiksi logolla tai yrityksen nimellä varustettujen esipainettujen papereiden käytöstä on lisätietoja kohdassa Paperi sivulla 6-5. Avattua paperipakkausta ei tule säilyttää korkeissa lämpötiloissa tai kosteassa ympäristössä, sillä kosteus voi aiheuttaa ongelmia. Sulje ylimääräiset paperit monikäyttölokeron tai kasettien täyttämisen jälkeen paperinsäilytyspussiin. Jos konetta ei aiota käyttää pitkään aikaan, poista paperit kaseteista ja sulje ne paperinsäilytyspussiin, jotta ne pysyvät kosteudelta suojattuina. 3-

41 Yleiset toimenpiteet > Paperin asetus Paperin asetus kasetteihin Vakiokasettiin voidaan asettaa tavallista, kierrätettyä tai värillistä paperia. Vakiokasettiin voidaan asettaa maks. 500 arkkia tavallista paperia (80 g/m²). Tuetut paperikoot: Ledger, Letter-R, Letter, Legal, Statement-R, Oficio II, A3, B4, A4, A4-R, A5-R, B5, B5-R, Folio, mm, 8K, 6K-R ja 6K. HUOMAUTUS Älä käytä mustesuihkutulostimeen tarkoitettua paperia tai erikoispintakäsiteltyä paperia (se saattaa aiheuttaa paperitukoksia tai muita häiriöitä). Jos käytät tulostusmateriaalina muuta kuin tavallista paperia (kuten kierrätettyä tai värillistä paperia), määrittele aina tulostusmateriaali. Kasetteihin voidaan asettaa paperia, jonka paino on maks. 63 g/m². Jos paperin paino on g/m², aseta tulostusmateriaaliksi Paksu. Älä lisää kasetteihin paksua paperia, jonka paino on yli 63 g/m². Käytä monikäyttölokeroa paperille, jonka paino on yli 63 g/m². Jos konetta ei aiota käyttää pitkään aikaan, poista paperit kaseteista ja sulje ne paperinsäilytyspussiin, jotta ne pysyvät kosteudelta suojattuina. Säädä kasetin koko. Säädä kasetin koko vastaamaan asetettavan paperin kokoa. Paperikoot on merkitty kasettiin. HUOMAUTUS Jos käytät 7 (Ledger) paperia, käännä paperin pituusohjain alas. 3-3

42 Yleiset toimenpiteet > Paperin asetus Lisää paperia. TÄRKEÄÄ Aseta paperi, niin että tulostuspuoli on ylöspäin. Tarkista, että paperi ei ole käpristynyt tai taittunut, ennen kuin asetat sen kasettiin. Käpristynyt tai taittunut paperi voi aiheuttaa paperitukoksen. Varmista, että paperinippu ei ylitä kasettiin merkittyä täyttörajaa (katso kuva). Kun asetat paperia, pidä pakkauksen sulkukohtaa lähinnä ollut puoli ylöspäin. Paperin pituus- ja leveysohjaimet pitää säätää paperikoon mukaan. Jos asetat paperia säätämättä ohjaimia, paperit saattavat mennä syöttövaiheessa vinoon ja aiheuttaa paperitukoksia. Varmista, että paperin pituus- ja leveysohjaimet ovat tukevasti paperinipun reunaa vasten. Säädä ohjaimia tarvittaessa uudelleen. 3-4

43 Yleiset toimenpiteet > Paperin asetus Paperin asetus monikäyttölokeroon Monikäyttölokeroon voidaan asettaa maks. 00 arkkia A4-kokoista tai pienempää tavallista paperia (80 g/m²) tai maks. 5 arkkia A4-kokoa suurempaa tavallista paperia (80 g/m²). Monikäyttölokeroon voidaan asettaa paperia, jonka paperikoko vaihtelee A3-koosta A6- ja Hagaki-kokoon ja Ledgeristä Statement-R-, 8K-,6K-R- ja 6K-kokoon. Muista käyttää monikäyttölokeroa, kun tulostat erikoispaperille. TÄRKEÄÄ Jos käytät tulostusmateriaalina muuta kuin tavallista paperia (kuten kierrätettyä tai värillistä paperia), määrittele aina tulostusmateriaali. Jos paperin paino on vähintään 06 g/m², aseta tulostusmateriaaliksi Paksu. Alla on ilmoitettu monikäyttölokeron kapasiteetti. A4-kokoinen tai pienempi tavallinen paperi (80 g/m²), kierrätetty paperi tai värillinen paperi: 00 arkkia B4-kokoinen tai suurempi tavallinen paperi (80 g/m²), kierrätetty paperi tai värillinen paperi: 5 arkkia Hagaki: 0 arkkia Kirjekuori DL, kirjekuori C5, kirjekuori #0 (Commercial #0), Monarch, Youkei 4, Youkei : 5 arkkia Paksu paperi (06-56 g/m²): 0 arkkia (jos käytössä on painavaa paperia, jonka paino on vähintään 64 g/m², voit asettaa maks. A4/Letter-kokoisia arkkeja) Säädä monikäyttölokeron koko. Kun asetat A3-koosta B4-kokoon ja Ledger-koosta Legal-kokoon vaihtelevaa paperia, vedä monikäyttölokeron jatke ulos. 3-5
