1 Tele Radio 860 Lion PERUS- ASENNUSOHJEET T3-20/TX2-A KIELI: SUOMI (KÄÄNNÖS) TUOTEKOODI: Rx1-A, Rx2-A, Rx3-A, Rx4-A, 860 Tx2-A IM-860-TX018-A01-FI

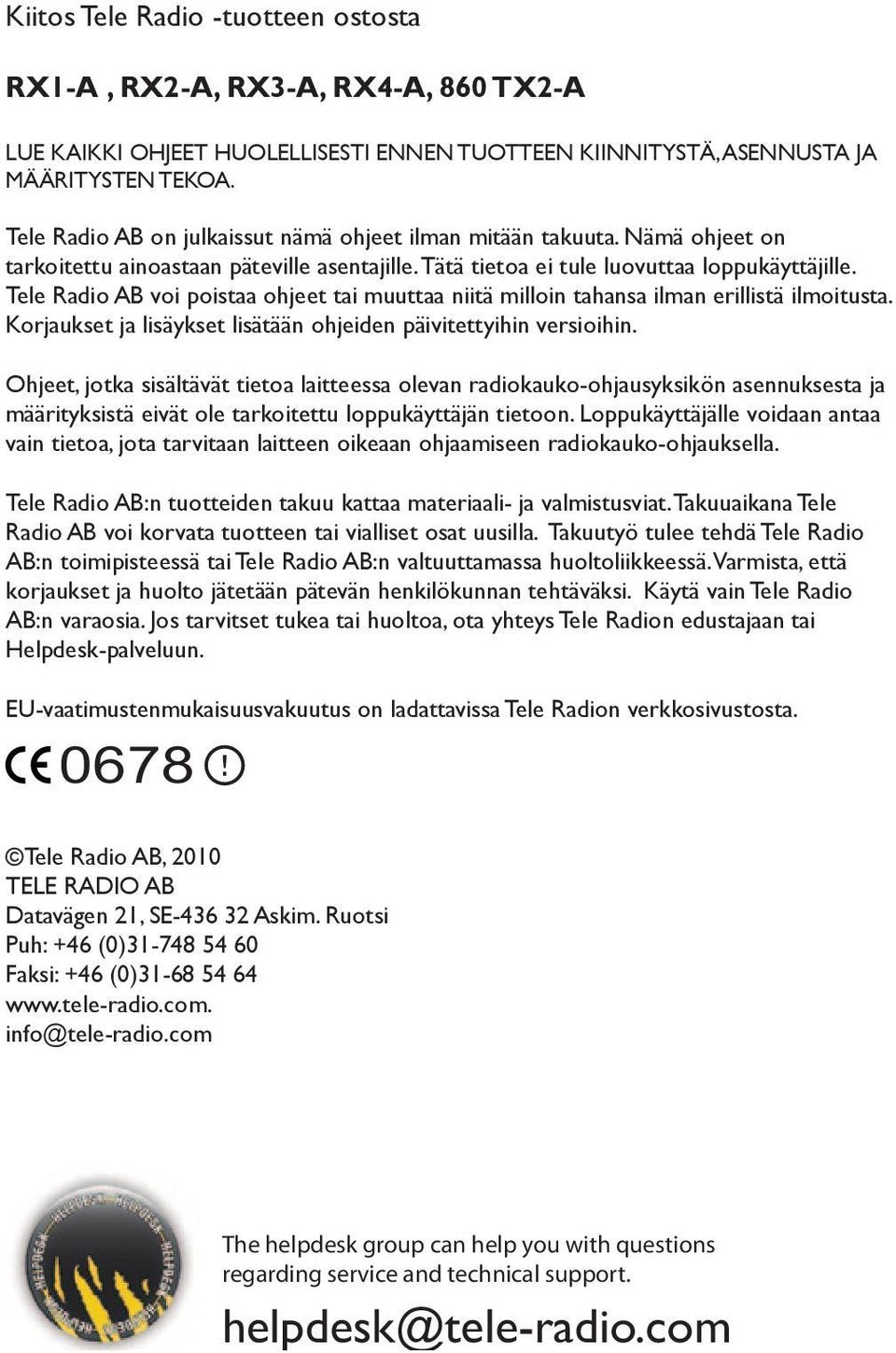

2 Kiitos Tele Radio -tuotteen ostosta RX1-A, RX2-A, RX3-A, RX4-A, 860 TX2-A LUE KAIKKI OHJEET HUOLELLISESTI ENNEN TUOTTEEN KIINNITYSTÄ, ASENNUSTA JA MÄÄRITYSTEN TEKOA. Tele Radio AB on julkaissut nämä ohjeet ilman mitään takuuta. Nämä ohjeet on tarkoitettu ainoastaan päteville asentajille. Tätä tietoa ei tule luovuttaa loppukäyttäjille. Tele Radio AB voi poistaa ohjeet tai muuttaa niitä milloin tahansa ilman erillistä ilmoitusta. Korjaukset ja lisäykset lisätään ohjeiden päivitettyihin versioihin. Ohjeet, jotka sisältävät tietoa laitteessa olevan radiokauko-ohjausyksikön asennuksesta ja määrityksistä eivät ole tarkoitettu loppukäyttäjän tietoon. Loppukäyttäjälle voidaan antaa vain tietoa, jota tarvitaan laitteen oikeaan ohjaamiseen radiokauko-ohjauksella. Tele Radio AB:n tuotteiden takuu kattaa materiaali- ja valmistusviat. Takuuaikana Tele Radio AB voi korvata tuotteen tai vialliset osat uusilla. Takuutyö tulee tehdä Tele Radio AB:n toimipisteessä tai Tele Radio AB:n valtuuttamassa huoltoliikkeessä. Varmista, että korjaukset ja huolto jätetään pätevän henkilökunnan tehtäväksi. Käytä vain Tele Radio AB:n varaosia. Jos tarvitset tukea tai huoltoa, ota yhteys Tele Radion edustajaan tai Helpdesk-palveluun. EU-vaatimustenmukaisuusvakuutus on ladattavissa Tele Radion verkkosivustosta Tele Radio AB, 2010 TELE RADIO AB Datavägen 21, SE Askim. Ruotsi Puh: +46 (0) Faksi: +46 (0) The helpdesk group can help you with questions regarding service and technical support.

3 SISÄLLYSLUETTELO Tekniset tiedot, vastaanotin 4 Kytke ja asenna vastaanotin 7 Tekniset tiedot lähetin 8 Lataa akku 9 Toiminta 10 Taajuustaulukko 11 Vaihda taajuutta 12 Paristo, elektroniikka ja kierrätys 13 Pariston tiedot 13 Pariston asettaminen 14

4 TEKNISET TIEDOT, VASTAANOTIN * Sulake S1, S2 ja S3 keraaminen, hidas S1: 200 ma. S2: ma. S3: 500 ma. 4 Tekniset Tiedot, Vastaanotin

5 Punainen LED 1 2. Keltainen LED 2 3. Nollaus- painike 4. Vihreä LED 4 5. Punainen LED 5 6. Keltainen LED 6 7. Toimintovalitsin- kytkin 8. Vihreä LED 8 9. Punainen LED Keltainen LED Radio- moduuli 12. Vihreä LED 12 RELE- LÄHDÖT: PYSÄYTYS RELE-: TOIMINTO- RELE: RADIO: KANAVAT: KOKO: KOTELOINTILUOKKA: ANTENNI- LIITIN: Midi: 10+2 pysäytystoiminnolle Maxi: 24+2 pysäytystoiminnolle Potentiaaliton*, yhdistää 8A AC1 Potentiaaliton*, katkaisee / yhdistää 16A AC1 PLL-syntetisoija 69 (433, ,775 MHz). 250 x 175 x 75 mm. IP65 BNC *potentiaaliton tarkoittaa, että virran saaminen releestä edellyttää jännitteen syöttöä. Tekniset Tiedot, Vastaanotin 5

6 VASTAANOTTIMEN LED-valot LED 2 palaa keltaisena, kun vastaanottimen syöttöjännite on oikea. LED-valot vilkkuvat keltaisena 1, 2 tai 3 kertaa riippuen siitä, montako lähetintä vastaanottimeen on rekisteröity. LED 12 palaa vihreänä, kun vastaanotin vastaanottaa radiosignaaleja (433, ,775 MHz). LED-valot palavat vihreänä, kun vastaanotin on lukittunut lähettimeen. LED-valot palavat punaisena, kun vastaanottimessa on vika. Jokaisella releellä on LED, joka palaa punaisena, kun rele on aktiivinen. SYÖTTÖJÄNNITE VIRRANKULUTUS: VÄH. 12 V DC 150 ma 1 A 24 V DC 60 ma 600 ma 24 V AC 80 ma 800 ma 48 V AC 100 ma 400 ma 115 V AC 70 ma 200 ma 230 V AC 25 ma 100 ma VIRRANKULUTUS: ENINT. 6 Tekniset Tiedot, Vastaanotin

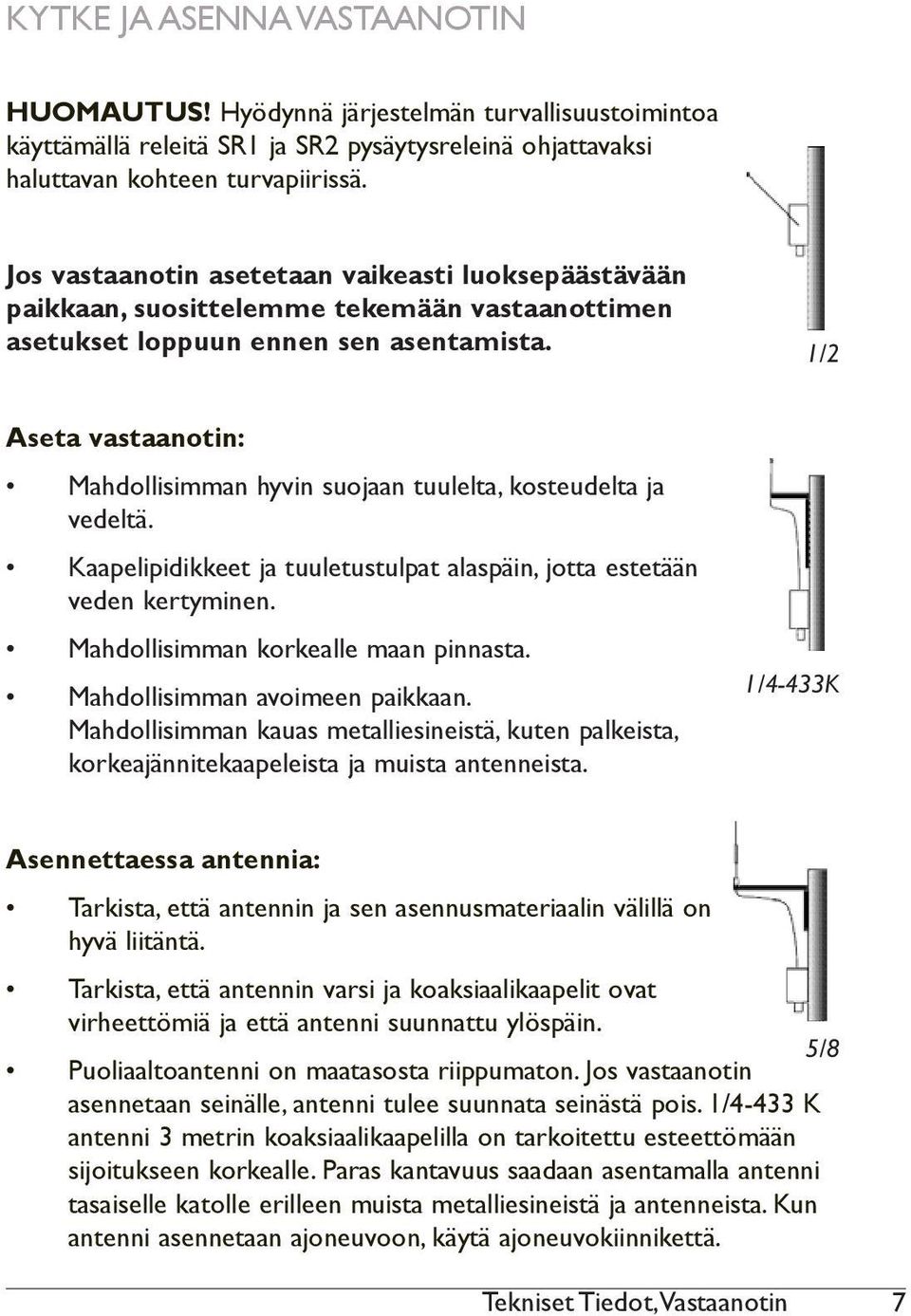

7 KYTKE JA ASENNA VASTAANOTIN HUOMAUTUS! Hyödynnä järjestelmän turvallisuustoimintoa käyttämällä releitä SR1 ja SR2 pysäytysreleinä ohjattavaksi haluttavan kohteen turvapiirissä. Jos vastaanotin asetetaan vaikeasti luoksepäästävään paikkaan, suosittelemme tekemään vastaanottimen asetukset loppuun ennen sen asentamista. 1/2 Aseta vastaanotin: Mahdollisimman hyvin suojaan tuulelta, kosteudelta ja vedeltä. Kaapelipidikkeet ja tuuletustulpat alaspäin, jotta estetään veden kertyminen. Mahdollisimman korkealle maan pinnasta. Mahdollisimman avoimeen paikkaan. Mahdollisimman kauas metalliesineistä, kuten palkeista, korkeajännitekaapeleista ja muista antenneista. 1/4-433K Asennettaessa antennia: Tarkista, että antennin ja sen asennusmateriaalin välillä on hyvä liitäntä. Tarkista, että antennin varsi ja koaksiaalikaapelit ovat virheettömiä ja että antenni suunnattu ylöspäin. Puoliaaltoantenni on maatasosta riippumaton. Jos vastaanotin asennetaan seinälle, antenni tulee suunnata seinästä pois. 1/4-433 K antenni 3 metrin koaksiaalikaapelilla on tarkoitettu esteettömään sijoitukseen korkealle. Paras kantavuus saadaan asentamalla antenni tasaiselle katolle erilleen muista metalliesineistä ja antenneista. Kun antenni asennetaan ajoneuvoon, käytä ajoneuvokiinnikettä. 5/8 Tekniset Tiedot, Vastaanotin 7

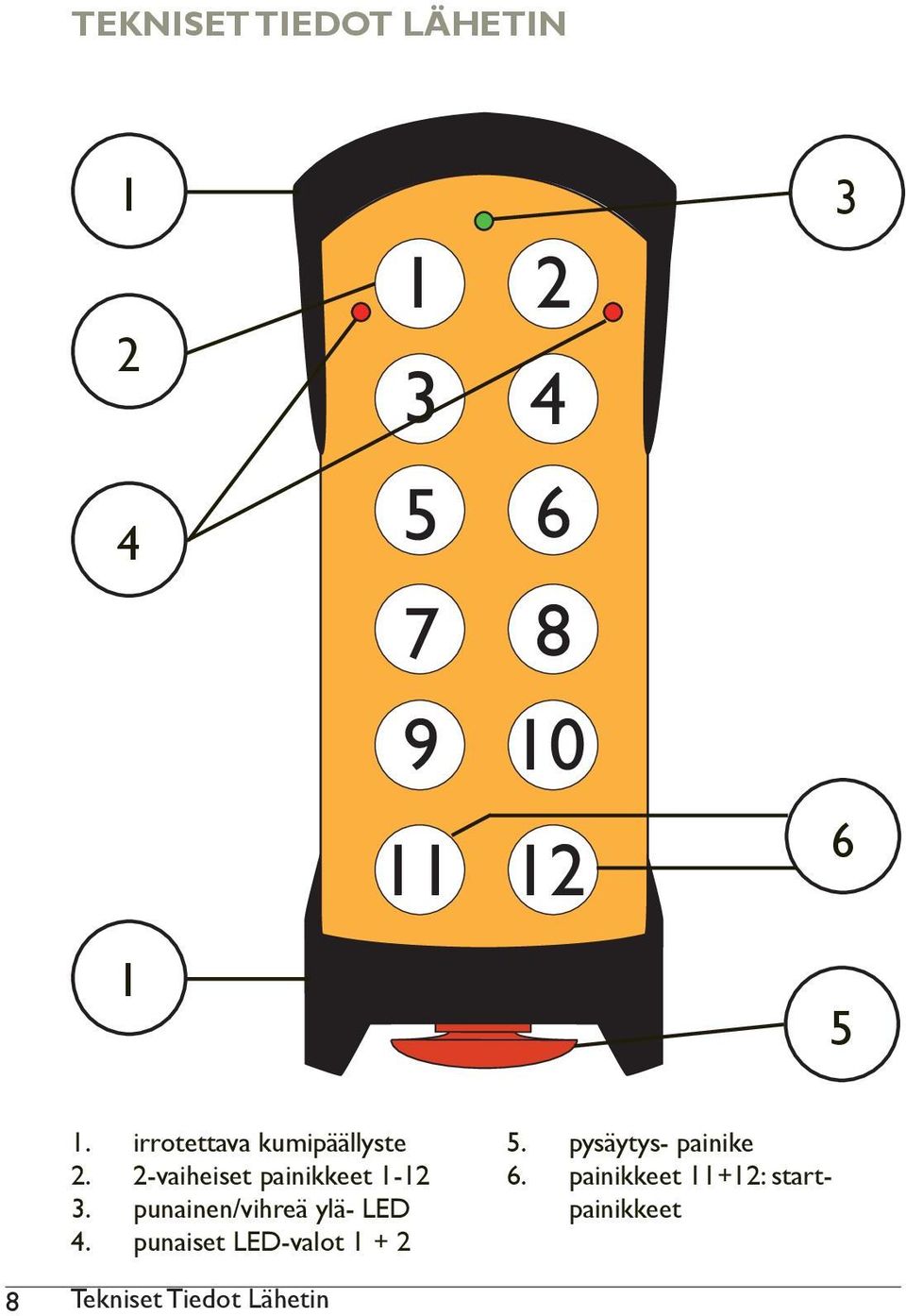

8 TEKNISET TIEDOT LÄHETIN irrotettava kumipäällyste 2. 2-vaiheiset painikkeet punainen/vihreä ylä- LED 4. punaiset LED-valot pysäytys- painike 6. painikkeet 11+12: startpainikkeet 8 Tekniset Tiedot Lähetin

9 LATAA AKKU 1a 1b (1a+1b) Poista kumisuojus. (2) Paristo asetetaan lähettimen takaosaan. (3) Poista paristo,j otta voit ladata sitä laturissa (4). (5) Tai lataa paristo suoraan lähettimessä Tekniset Tiedot Lähetin 9

10 TOIMINTA KÄYNNISTÄ LÄHETIN 1. Paina Start-painikkeita samanaikaisesti yli 1 sekunnin ajan. SAMMUTA LÄHETIN 1. Paina Stop-painiketta. REKISTERÖI LÄHETIN VASTAANOTTIMEEN 1. Aseta vastaanottimen Function-valintakytkin 2 ON-asentoon. 2. Paina vastaanottimen nollauspainiketta ja pidä se painettuna. Vastaanottimen LED-valot 4-6 ja 8-10 palavat. 3. Vapauta nollauspainike. Vastaanottimen LED-valot 4, 8, 5 ja 9 sammuvat. 4. Käynnistä lähetin. 5. Paina Start-painikkeita uudelleen, kunnes vastaanottimen LED-valot 6 ja 10 alkavat vilkkua. 6. Aseta vastaanottimen Function-valintakytkin 2 OFF-asentoon. POISTA LÄHETIN VASTAANOTTIMESTA 1. Aseta vastaanottimen Function-valintakytkin 2 ON-asentoon. 2. Paina vastaanottimen nollauspainiketta ja pidä se painettuna. Vastaanottimen LED-valot 4, 8, 5 ja 9 syttyvät. 3. Vapauta nollauspainike. Vastaanottimen LED-valot 4, 8, 5 ja 9 sammuvat. 4. Aseta vastaanottimen Function-valintakytkin 2 OFF-asentoon SEKUNNIN KULUESSA: Aseta vastaanottimen Function-valintakytkin 2 ON-asentoon. Vastaanottimen LED-valot 6 ja 10 vilkkuvat. 6. Aseta vastaanottimen Function-valintakytkin 2 OFF-asentoon. 10 Aseta Vastaanottimen Function-valintakytkin 2 Off-asentoon.

11 TAAJUUSTAULUKKO MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz HUOMAUTUS! Vastaanotin siirtyy automaattisesti uuteen taajuuteen. Aseta Vastaanottimen Function-valintakytkin 2 Off-asentoon. 11

12 VAIHDA TAAJUUTTA 1. Paina Start-painikkeita samanaikaisesti yli 1 sekunnin ajan. Vapauta painike 11. Pidä painike 12 painettuna. 2. 0,3 SEKUNNIN KULUESSA: Vapauta painike 12. Paina painiketta 2. LED 2 syttyy. Ylin LED vilkkuu. 3. Kirjoita turvakoodi: 1, 2, 3, 4 (HUOM! Enintään 5 sekuntia painiketta kohti). LED 2 sammuu. Ylin LED vilkkuu. 4. Valitse kanava taajuustaulukon mukaisesti. 5. Esim. kanavalle 02: Paina painiketta 0. Vapauta. Paina painiketta 2. LED 2 vilkkuu kolmesti vahvistaen taajuuden muutoksen. 6. Käynnistä lähetin uudelleen. 12 Aseta Vastaanottimen Function-valintakytkin 2 Off-asentoon.

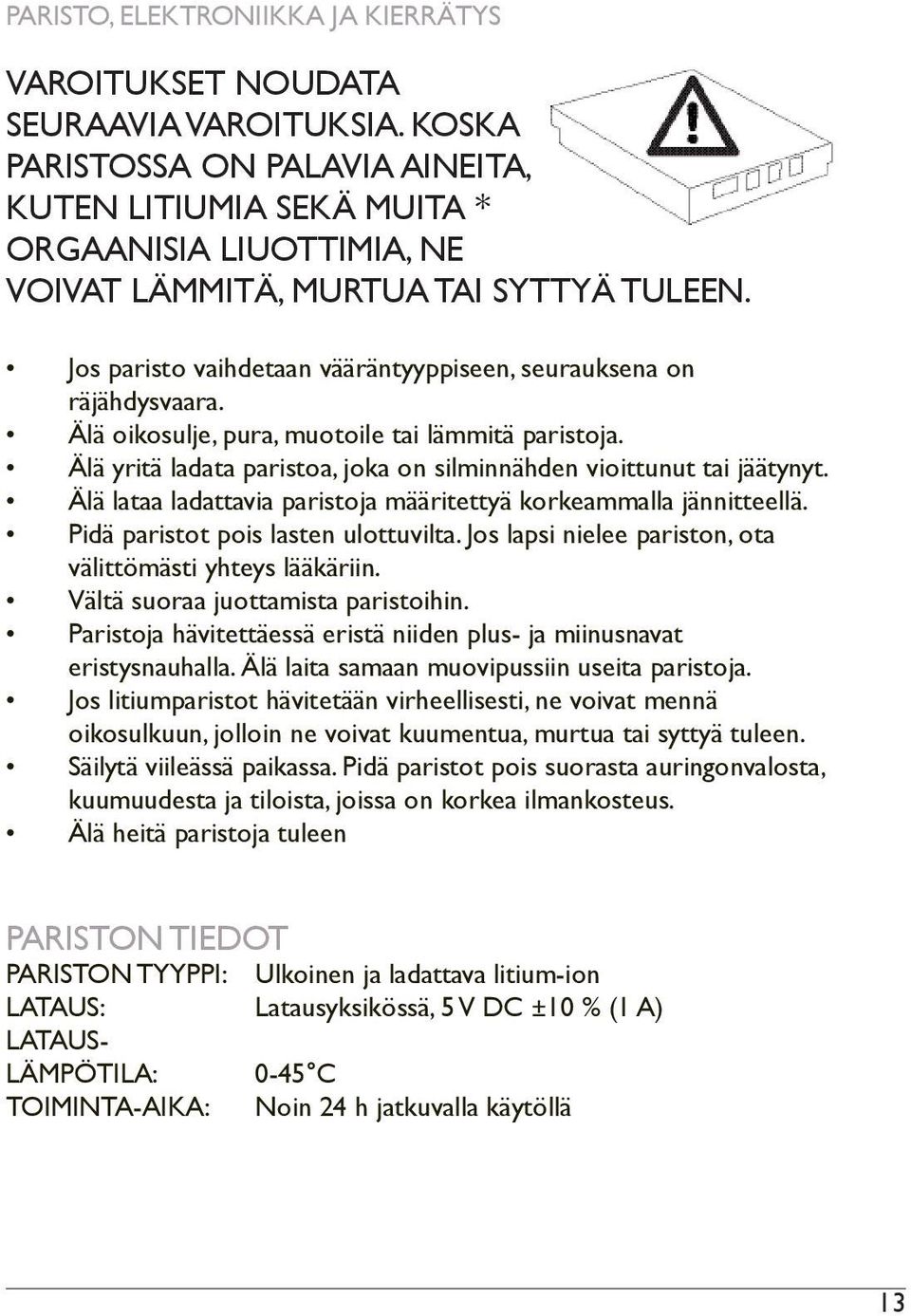

13 PARISTO, ELEKTRONIIKKA JA KIERRÄTYS VAROITUKSET NOUDATA SEURAAVIA VAROITUKSIA. KOSKA PARISTOSSA ON PALAVIA AINEITA, KUTEN LITIUMIA SEKÄ MUITA * ORGAANISIA LIUOTTIMIA, NE VOIVAT LÄMMITÄ, MURTUA TAI SYTTYÄ TULEEN. Jos paristo vaihdetaan vääräntyyppiseen, seurauksena on räjähdysvaara. Älä oikosulje, pura, muotoile tai lämmitä paristoja. Älä yritä ladata paristoa, joka on silminnähden vioittunut tai jäätynyt. Älä lataa ladattavia paristoja määritettyä korkeammalla jännitteellä. Pidä paristot pois lasten ulottuvilta. Jos lapsi nielee pariston, ota välittömästi yhteys lääkäriin. Vältä suoraa juottamista paristoihin. Paristoja hävitettäessä eristä niiden plus- ja miinusnavat eristysnauhalla. Älä laita samaan muovipussiin useita paristoja. Jos litiumparistot hävitetään virheellisesti, ne voivat mennä oikosulkuun, jolloin ne voivat kuumentua, murtua tai syttyä tuleen. Säilytä viileässä paikassa. Pidä paristot pois suorasta auringonvalosta, kuumuudesta ja tiloista, joissa on korkea ilmankosteus. Älä heitä paristoja tuleen PARISTON TIEDOT PARISTON TYYPPI: Ulkoinen ja ladattava litium-ion LATAUS: Latausyksikössä, 5 V DC ±10 % (1 A) LATAUS- LÄMPÖTILA: 0-45 C TOIMINTA-AIKA: Noin 24 h jatkuvalla käytöllä 13

14 Ennen lähettimen 3-4 ensimmäistä käyttökertaa varmista, että paristo on täysin ladattu. Kun paristo on ladattava, sisäinen summeri soi kolmesti ja punavihreä LED muuttuu punaiseksi (kun pariston kapasiteetista on jäljellä n. 10 %). LED palaa punaisena latauksen aikana. Kun punavihreä LED muuttuu vihreäksi, paristo on täynnä (n. 4 tunnin kuluttua). Paristoa ei voi yliladata. Suosittelemme lataamaan pariston ainakin kerran kuussa. Jos et jostakin syystä käytä laitetta pitkään aikaan, säilytä sitä viileässä, kuivassa ja puhtaassa paikassa. Ennen pariston käyttöönottoa tarkista, että se on ladattu täyteen. HUOM! Pariston tilan tarkistus edellyttää, että lähetin on päällä. PARISTON ASETTAMINEN Paristo asetetaan lähettimen takaosaan (saat lisätietoja paristojen vaihdosta ja lähettimen lataamisesta katsomalla lähettimen yleiskatsausta). Paristojen ja elektroniikan hävittäminen Paristot ja elektroniikkaromut voivat sisältää myrkyllisiä raskasmetalleja. Jos ne heitetään roskiin, myrkylliset yhdisteet voivat päätyä maaperään ja veteen, saastuttaen järvet ja joet ja tehden niistä juoma-, uima- ja kalastuskelvottomia sekä tuhoten eläimistöä. Litium-ioniparisto ei sisällä elohopeaa, kadmiumia tai lyijyä ja on siksi ympäristölle parempi kuin vanhemmat paristotyypit. Ladattavat paristot kestävät huomattavasti kertakäyttöisiä pitempään, jolloin hävitettävien paristojen määrä vähenee. Myös ladattavilla paristoilla on kuitenkin rajallinen käyttöaika, ja ne tulee kierrättää. Saat tietoa paristojen ja elektroniikan oikeista hävittämistavoista ottamalla yhteyttä paikallishallinnon kierrätys- tai jäteosastoon. 14

15

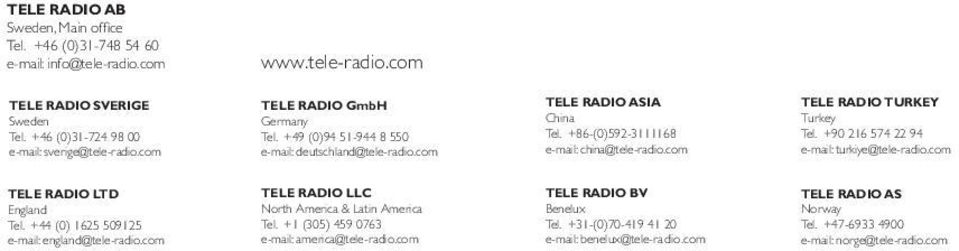

16 TELE RADIO SVERIGE TELE RADIO AB Sweden, Main office Tel. +46 (0) Sweden Tel. +46 (0) TELE RADIO GmbH Germany Tel. +49 (0) deutschland@tele-radio.com TELE RADIO ASIA China Tel. +86-(0) china@tele-radio.com TELE RADIO TURKEY Turkey Tel turkiye@tele-radio.com TELE RADIO LTD England Tel. +44 (0) england@tele-radio.com TELE RADIO LLC North America & Latin America Tel. +1 (305) america@tele-radio.com TELE RADIO BV Benelux Tel. +31-(0) benelux@tele-radio.com TELE RADIO AS Norway Tel norge@tele-radio.com
