HP Jetdirect -tulostuspalvelimet

Transkriptio

1

2

3 HP Jetdirect -tulostuspalvelimet Hallintaopas (kiinteä ohjelmisto V.36)

4 2007 Copyright Hewlett-Packard Development Company, L.P. Kopiointi, sovittaminen tai kääntäminen ilman ennalta saatua kirjallista lupaa on kielletty muutoin kuin tekijänoikeuslain sallimalla tavalla. HP pidättää itsellään oikeuden muuttaa tämän julkaisun sisältöä ilman ennakkoilmoitusta. HP-tuotteiden ja -palveluiden takuut määritetään yksinomaan tuotteiden ja palveluiden mukana toimitettavissa rajoitetun takuun lausekkeissa. Tämän julkaisun sisältöä ei tule tulkita lisätakuuksi. HP ei vastaa tämän oppaan teknisistä virheistä, painovirheistä tai puutteista. Tavaramerkkitietoja Microsoft, MS-DOS, Windows ja Vista ovat Microsoft Corporationin Yhdysvalloissa rekisteröimiä tavaramerkkejä. NetWare ja Novell ovat Novell Corporationin rekisteröimiä tavaramerkkejä. IBM on International Business Machines Corp:n rekisteröimä tavaramerkki. Ethernet on Xerox Corporationin rekisteröimä tavaramerkki. PostScript on Adobe Systems, Incorporatedin tavaramerkki. UNIX on Open Groupin rekisteröimä tavaramerkki. Edition 7, 5/2007

5 Sisällysluettelo 1 HP Jetdirect -tulostuspalvelimen esittely Tuetut tulostuspalvelimet... 1 Tuetut verkkoprotokollat... 2 Suojausprotokollat... 4 SNMP (IP ja IPX)... 4 HTTPS... 4 Laillisuustarkastus... 4 Palvelinperustainen EAP/802.1X-laillisuustarkastus... 4 IPsec/palomuuri... 5 Laitteen mukana toimitettavat ohjeet... 5 HP-tukipalvelu... 5 HP:n online-tuki... 5 Kiinteän ohjelmiston päivitykset... 5 Kiinteän ohjelmiston asennustyökalut... 6 HP:n puhelintuki... 6 Tuotteen rekisteröiminen... 6 Tuotteen helppokäyttöominaisuudet HP:n ohjelmistoratkaisujen yhteenveto Ohjattu HP Install Network Printer -toiminto (Windows) Vaatimukset HP Jetdirect -asennusohjelma (UNIX) HP Web Jetadmin Järjestelmävaatimukset HP Web Jetadminin asentaminen Asennuksen tarkistaminen ja käyttäjien yhteydet Laitteen asetusten määrittäminen ja muuttaminen HP Web Jetadmin -ohjelmiston poistaminen Internet Printer Connection -ohjelmisto HP:n toimittama ohjelmisto HP-ohjelmiston järjestelmävaatimukset HP-ohjelmiston tukemat välityspalvelimet Microsoftin toimittama ohjelmisto Integroitu Windows 2000/XP/Server ohjelmisto Novellin toimittama ohjelmisto Mac OS -verkkoasennus TCP/IP-kokoonpano IPv6-määritykset FIWW iii

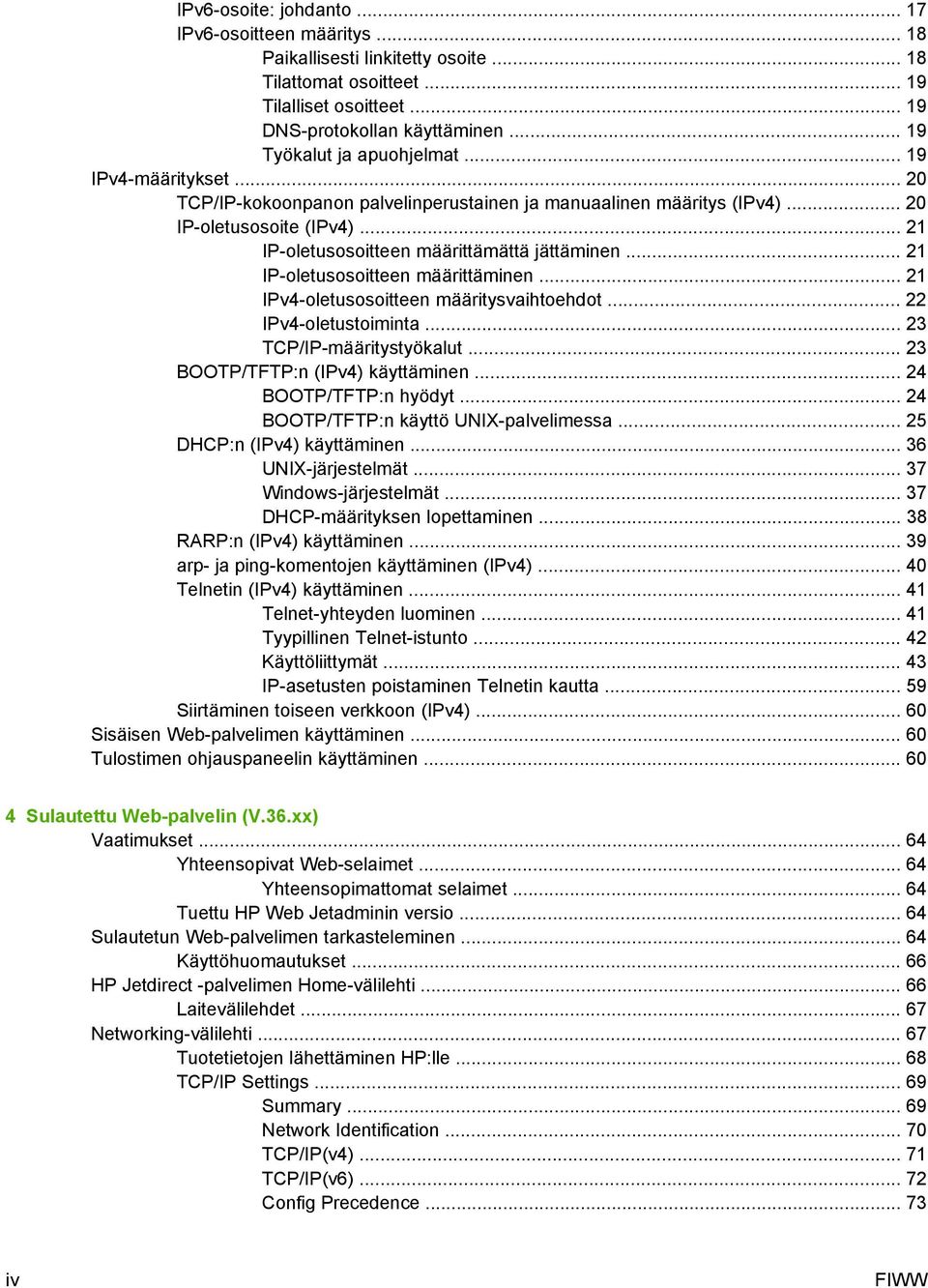

6 IPv6-osoite: johdanto IPv6-osoitteen määritys Paikallisesti linkitetty osoite Tilattomat osoitteet Tilalliset osoitteet DNS-protokollan käyttäminen Työkalut ja apuohjelmat IPv4-määritykset TCP/IP-kokoonpanon palvelinperustainen ja manuaalinen määritys (IPv4) IP-oletusosoite (IPv4) IP-oletusosoitteen määrittämättä jättäminen IP-oletusosoitteen määrittäminen IPv4-oletusosoitteen määritysvaihtoehdot IPv4-oletustoiminta TCP/IP-määritystyökalut BOOTP/TFTP:n (IPv4) käyttäminen BOOTP/TFTP:n hyödyt BOOTP/TFTP:n käyttö UNIX-palvelimessa DHCP:n (IPv4) käyttäminen UNIX-järjestelmät Windows-järjestelmät DHCP-määrityksen lopettaminen RARP:n (IPv4) käyttäminen arp- ja ping-komentojen käyttäminen (IPv4) Telnetin (IPv4) käyttäminen Telnet-yhteyden luominen Tyypillinen Telnet-istunto Käyttöliittymät IP-asetusten poistaminen Telnetin kautta Siirtäminen toiseen verkkoon (IPv4) Sisäisen Web-palvelimen käyttäminen Tulostimen ohjauspaneelin käyttäminen Sulautettu Web-palvelin (V.36.xx) Vaatimukset Yhteensopivat Web-selaimet Yhteensopimattomat selaimet Tuettu HP Web Jetadminin versio Sulautetun Web-palvelimen tarkasteleminen Käyttöhuomautukset HP Jetdirect -palvelimen Home-välilehti Laitevälilehdet Networking-välilehti Tuotetietojen lähettäminen HP:lle TCP/IP Settings Summary Network Identification TCP/IP(v4) TCP/IP(v6) Config Precedence iv FIWW

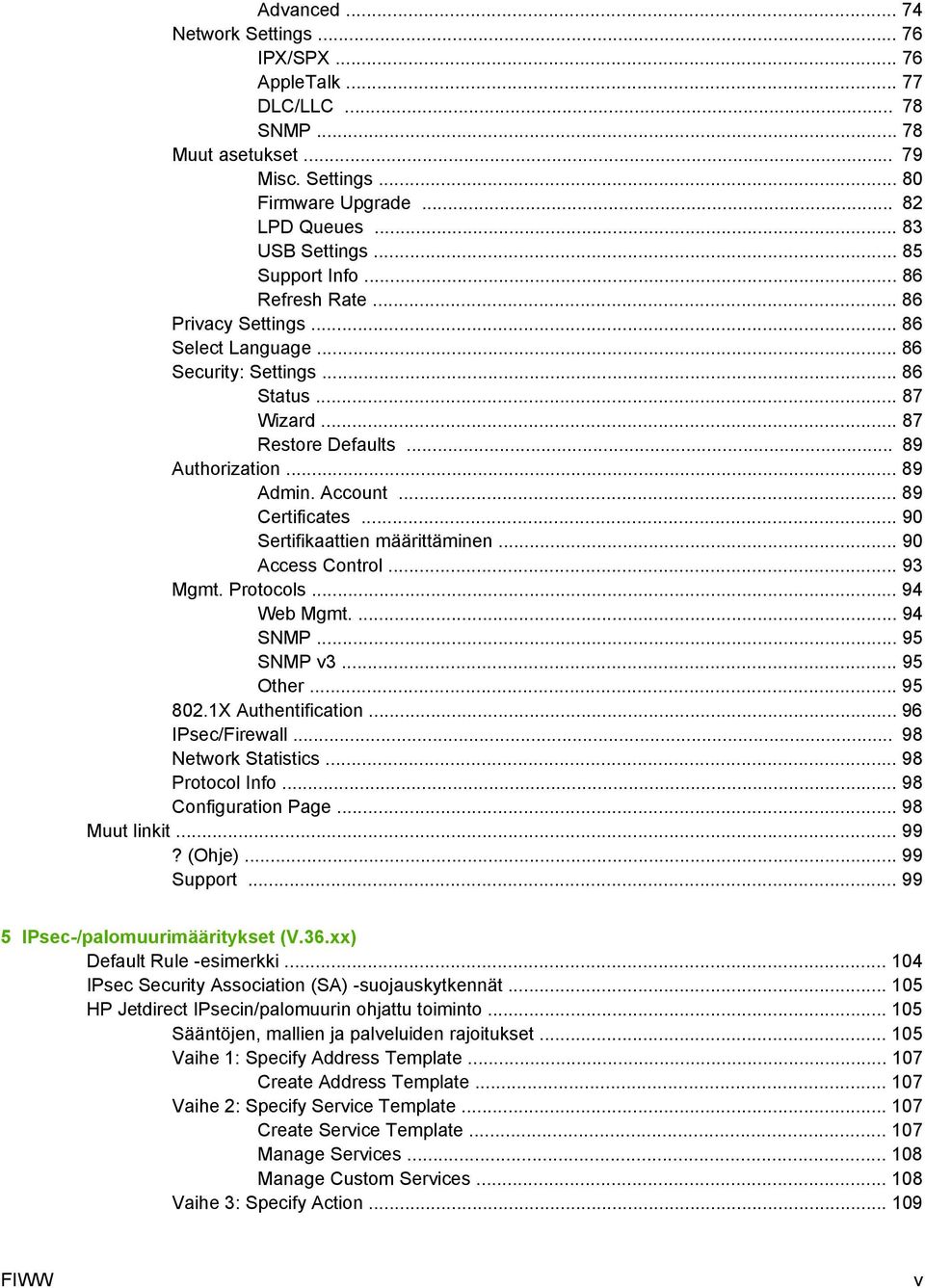

7 Advanced Network Settings IPX/SPX AppleTalk DLC/LLC SNMP Muut asetukset Misc. Settings Firmware Upgrade LPD Queues USB Settings Support Info Refresh Rate Privacy Settings Select Language Security: Settings Status Wizard Restore Defaults Authorization Admin. Account Certificates Sertifikaattien määrittäminen Access Control Mgmt. Protocols Web Mgmt SNMP SNMP v Other X Authentification IPsec/Firewall Network Statistics Protocol Info Configuration Page Muut linkit... 99? (Ohje) Support IPsec-/palomuurimääritykset (V.36.xx) Default Rule -esimerkki IPsec Security Association (SA) -suojauskytkennät HP Jetdirect IPsecin/palomuurin ohjattu toiminto Sääntöjen, mallien ja palveluiden rajoitukset Vaihe 1: Specify Address Template Create Address Template Vaihe 2: Specify Service Template Create Service Template Manage Services Manage Custom Services Vaihe 3: Specify Action FIWW v

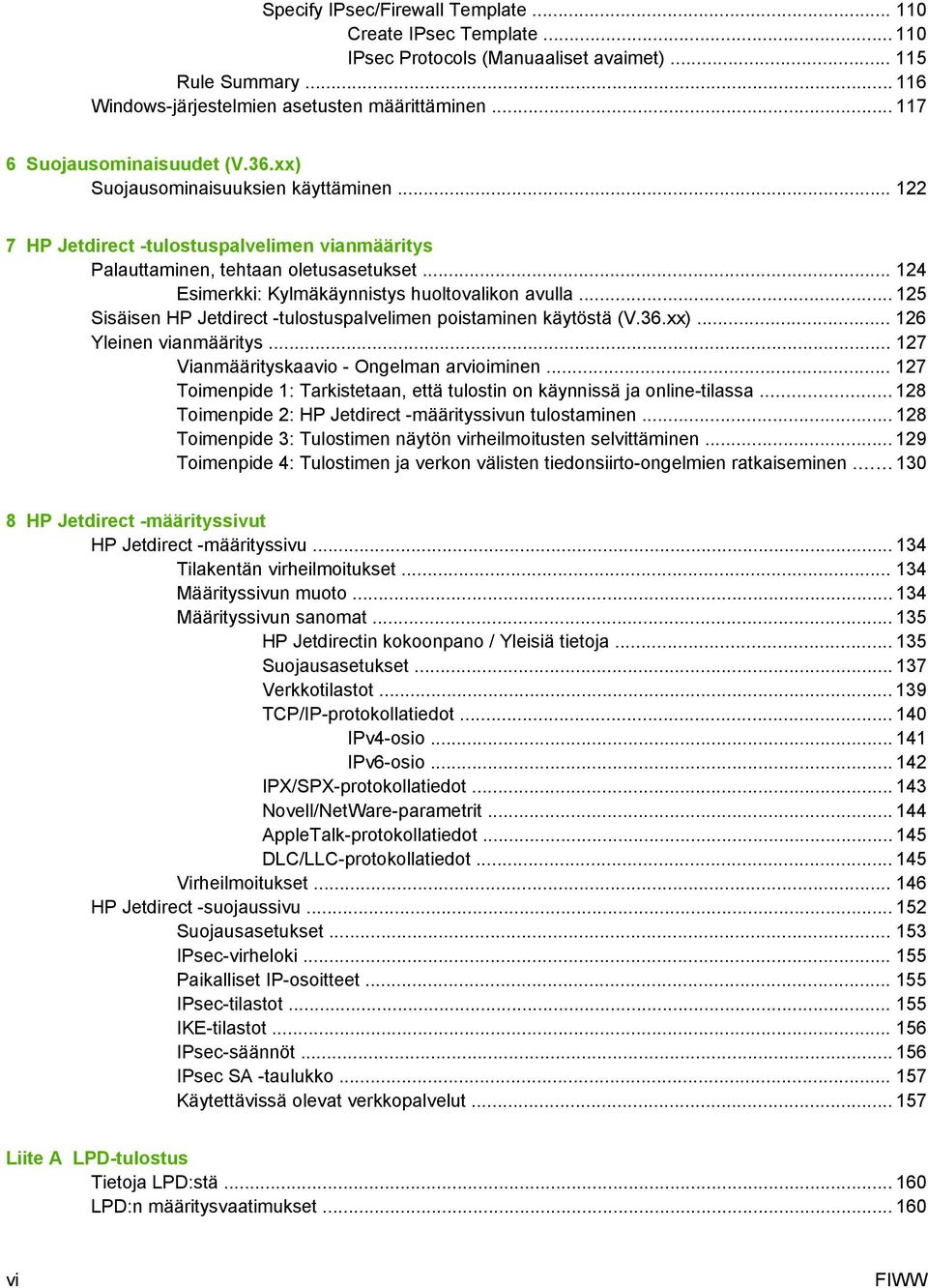

8 Specify IPsec/Firewall Template Create IPsec Template IPsec Protocols (Manuaaliset avaimet) Rule Summary Windows-järjestelmien asetusten määrittäminen Suojausominaisuudet (V.36.xx) Suojausominaisuuksien käyttäminen HP Jetdirect -tulostuspalvelimen vianmääritys Palauttaminen, tehtaan oletusasetukset Esimerkki: Kylmäkäynnistys huoltovalikon avulla Sisäisen HP Jetdirect -tulostuspalvelimen poistaminen käytöstä (V.36.xx) Yleinen vianmääritys Vianmäärityskaavio - Ongelman arvioiminen Toimenpide 1: Tarkistetaan, että tulostin on käynnissä ja online-tilassa Toimenpide 2: HP Jetdirect -määrityssivun tulostaminen Toimenpide 3: Tulostimen näytön virheilmoitusten selvittäminen Toimenpide 4: Tulostimen ja verkon välisten tiedonsiirto-ongelmien ratkaiseminen HP Jetdirect -määrityssivut HP Jetdirect -määrityssivu Tilakentän virheilmoitukset Määrityssivun muoto Määrityssivun sanomat HP Jetdirectin kokoonpano / Yleisiä tietoja Suojausasetukset Verkkotilastot TCP/IP-protokollatiedot IPv4-osio IPv6-osio IPX/SPX-protokollatiedot Novell/NetWare-parametrit AppleTalk-protokollatiedot DLC/LLC-protokollatiedot Virheilmoitukset HP Jetdirect -suojaussivu Suojausasetukset IPsec-virheloki Paikalliset IP-osoitteet IPsec-tilastot IKE-tilastot IPsec-säännöt IPsec SA -taulukko Käytettävissä olevat verkkopalvelut Liite A LPD-tulostus Tietoja LPD:stä LPD:n määritysvaatimukset vi FIWW

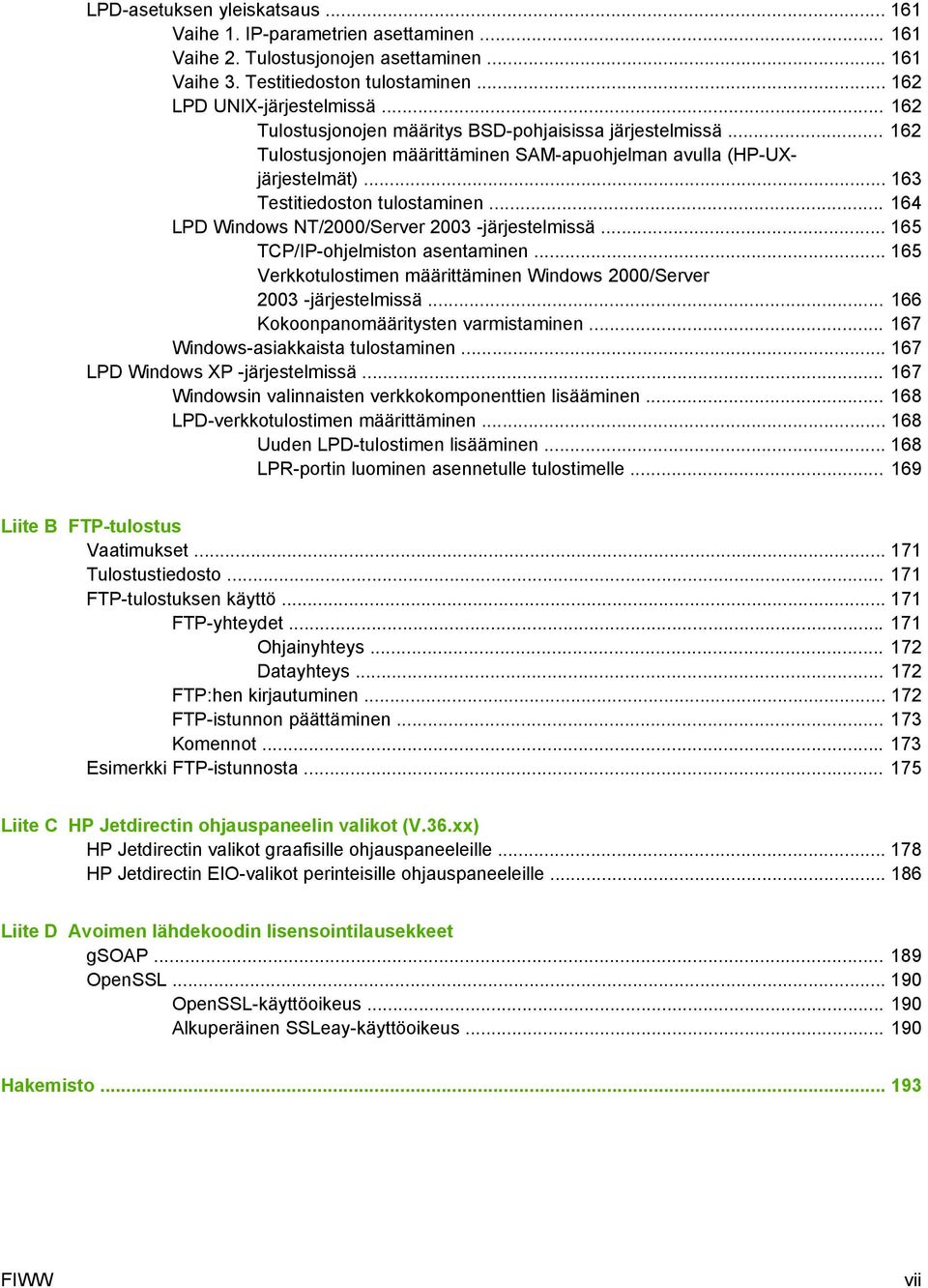

9 LPD-asetuksen yleiskatsaus Vaihe 1. IP-parametrien asettaminen Vaihe 2. Tulostusjonojen asettaminen Vaihe 3. Testitiedoston tulostaminen LPD UNIX-järjestelmissä Tulostusjonojen määritys BSD-pohjaisissa järjestelmissä Tulostusjonojen määrittäminen SAM-apuohjelman avulla (HP-UXjärjestelmät) Testitiedoston tulostaminen LPD Windows NT/2000/Server järjestelmissä TCP/IP-ohjelmiston asentaminen Verkkotulostimen määrittäminen Windows 2000/Server järjestelmissä Kokoonpanomääritysten varmistaminen Windows-asiakkaista tulostaminen LPD Windows XP -järjestelmissä Windowsin valinnaisten verkkokomponenttien lisääminen LPD-verkkotulostimen määrittäminen Uuden LPD-tulostimen lisääminen LPR-portin luominen asennetulle tulostimelle Liite B FTP-tulostus Vaatimukset Tulostustiedosto FTP-tulostuksen käyttö FTP-yhteydet Ohjainyhteys Datayhteys FTP:hen kirjautuminen FTP-istunnon päättäminen Komennot Esimerkki FTP-istunnosta Liite C HP Jetdirectin ohjauspaneelin valikot (V.36.xx) HP Jetdirectin valikot graafisille ohjauspaneeleille HP Jetdirectin EIO-valikot perinteisille ohjauspaneeleille Liite D Avoimen lähdekoodin lisensointilausekkeet gsoap OpenSSL OpenSSL-käyttöoikeus Alkuperäinen SSLeay-käyttöoikeus Hakemisto FIWW vii

10 viii FIWW

11 1 HP Jetdirect -tulostuspalvelimen esittely HP Jetdirect -tulostuspalvelinten avulla voit yhdistää tulostimia ja muita laitteita suoraan verkkoon. Kun yhdistät tämän laitteen suoraan verkkoon, voit asentaa laitteen sopivaan paikkaan ja jakaa laitteen useiden käyttäjien kanssa. Lisäksi verkkoyhteys mahdollistaa tiedonsiirron laitteeseen ja laitteesta verkon nopeudella. Sulautettu HP Jetdirect -tulostuspalvelin on integroitu suoraan tuettuun tulostimeen tai monitoimilaitteeseen (MFP). Koska sulautettu tulostuspalvelin on rakennettu suoraan tulostimen emolevyyn, tulostuspalvelinta ei voi ostaa tai vaihtaa itsenäisesti. Tulostimen (tai MFP:n) mukaan niille on kuitenkin annettu HP-osanumero yhteensopivuutta ja tunnistamista varten. Sisäiset HP Jetdirect EIO -tulostuspalvelimet ovat modulaarisia I/O-kortteja, jotka on asennettu HP:n tulostimiin (tai monitoimilaitteisiin), joissa on yhteensopiva laajennettu (EIO-)korttipaikka. Ulkoiset HP Jetdirect -tulostuspalvelimet yhdistävät tulostimet (tai monitoimilaitteet) verkkoon sovittamalla tulostimen tulo-/lähtöliittimen, esimerkiksi USB-portin, verkkoon. HUOMAUTUS: Ellei toisin ole mainittu, tässä oppaassa termillä tulostuspalvelin tarkoitetaan HP Jetdirect -tulostuspalvelimia eikä tietokoneessa suoritettavaa erillistä tulostuspalvelinohjelmistoa. Tuetut tulostuspalvelimet HP Jetdirect -tulostuspalvelimen ominaisuudet vaihtelevat tulostuspalvelimen mallin sekä kiinteän ohjelmiston version mukaan. Tässä oppaassa kuvatut ominaisuudet liittyvät seuraaviin malleihin: Taulukko 1-1 Tuetut tuotteet Malli Tuotenumero Tulostimen kytkentä Verkkoyhteys Verkkoprotokollat ja ominaisuudet 1 Kestoohjelmisto 4 635n J7961G EIO 10/100/1000T Täysi (myös IPsec) V.36.xx.nn 630n J7997G EIO 10/100/1000T Täysi V.36.xx.nn en1700 J7988G USB /100 TX Arvo V.36.xx.nn Ei sovellettavissa J7993E Sisäinen 10/100-TX tai 10/100/1000T 2 Täysi V.36.xx.nn Ei sovellettavissa J8003E Sisäinen 10/100-TX tai 10/100/1000T 2 Täysi V.36.xx.nn FIWW Tuetut tulostuspalvelimet 1

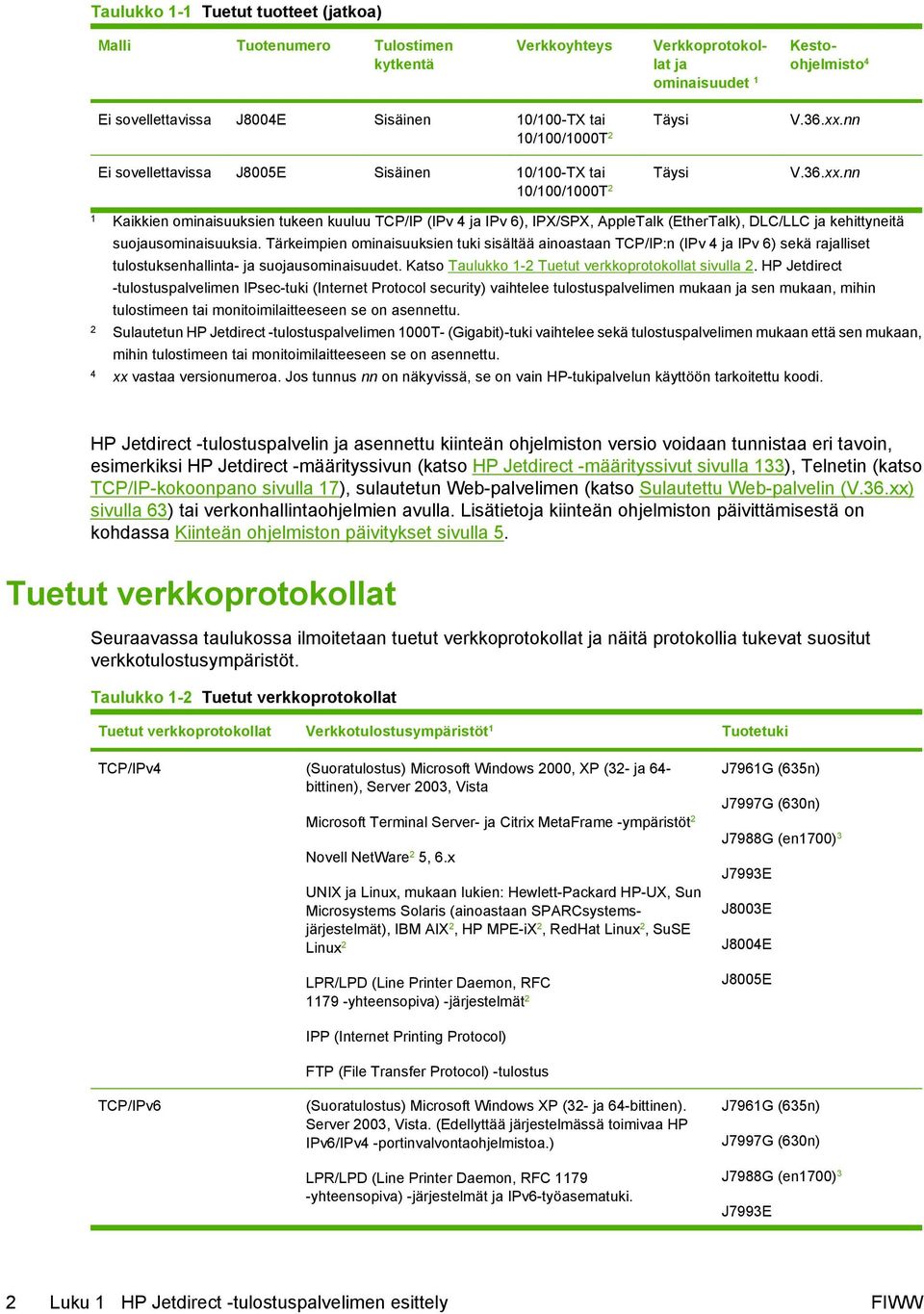

12 Taulukko 1-1 Tuetut tuotteet (jatkoa) Malli Tuotenumero Tulostimen kytkentä Verkkoyhteys Verkkoprotokollat ja ominaisuudet 1 Kestoohjelmisto 4 Ei sovellettavissa J8004E Sisäinen 10/100-TX tai 10/100/1000T 2 Täysi V.36.xx.nn Ei sovellettavissa J8005E Sisäinen 10/100-TX tai 10/100/1000T 2 Täysi V.36.xx.nn 1 Kaikkien ominaisuuksien tukeen kuuluu TCP/IP (IPv 4 ja IPv 6), IPX/SPX, AppleTalk (EtherTalk), DLC/LLC ja kehittyneitä suojausominaisuuksia. Tärkeimpien ominaisuuksien tuki sisältää ainoastaan TCP/IP:n (IPv 4 ja IPv 6) sekä rajalliset tulostuksenhallinta- ja suojausominaisuudet. Katso Taulukko 1-2 Tuetut verkkoprotokollat sivulla 2. HP Jetdirect -tulostuspalvelimen IPsec-tuki (Internet Protocol security) vaihtelee tulostuspalvelimen mukaan ja sen mukaan, mihin tulostimeen tai monitoimilaitteeseen se on asennettu. 2 Sulautetun HP Jetdirect -tulostuspalvelimen 1000T- (Gigabit)-tuki vaihtelee sekä tulostuspalvelimen mukaan että sen mukaan, mihin tulostimeen tai monitoimilaitteeseen se on asennettu. 4 xx vastaa versionumeroa. Jos tunnus nn on näkyvissä, se on vain HP-tukipalvelun käyttöön tarkoitettu koodi. HP Jetdirect -tulostuspalvelin ja asennettu kiinteän ohjelmiston versio voidaan tunnistaa eri tavoin, esimerkiksi HP Jetdirect -määrityssivun (katso HP Jetdirect -määrityssivut sivulla 133), Telnetin (katso TCP/IP-kokoonpano sivulla 17), sulautetun Web-palvelimen (katso Sulautettu Web-palvelin (V.36.xx) sivulla 63) tai verkonhallintaohjelmien avulla. Lisätietoja kiinteän ohjelmiston päivittämisestä on kohdassa Kiinteän ohjelmiston päivitykset sivulla 5. Tuetut verkkoprotokollat Seuraavassa taulukossa ilmoitetaan tuetut verkkoprotokollat ja näitä protokollia tukevat suositut verkkotulostusympäristöt. Taulukko 1-2 Tuetut verkkoprotokollat Tuetut verkkoprotokollat Verkkotulostusympäristöt 1 Tuotetuki TCP/IPv4 (Suoratulostus) Microsoft Windows 2000, XP (32- ja 64- bittinen), Server 2003, Vista Microsoft Terminal Server- ja Citrix MetaFrame -ympäristöt 2 Novell NetWare 2 5, 6.x UNIX ja Linux, mukaan lukien: Hewlett-Packard HP-UX, Sun Microsystems Solaris (ainoastaan SPARCsystemsjärjestelmät), IBM AIX 2, HP MPE-iX 2, RedHat Linux 2, SuSE Linux 2 LPR/LPD (Line Printer Daemon, RFC yhteensopiva) -järjestelmät 2 J7961G (635n) J7997G (630n) J7988G (en1700) 3 J7993E J8003E J8004E J8005E TCP/IPv6 IPP (Internet Printing Protocol) FTP (File Transfer Protocol) -tulostus (Suoratulostus) Microsoft Windows XP (32- ja 64-bittinen). Server 2003, Vista. (Edellyttää järjestelmässä toimivaa HP IPv6/IPv4 -portinvalvontaohjelmistoa.) LPR/LPD (Line Printer Daemon, RFC yhteensopiva) -järjestelmät ja IPv6-työasematuki. J7961G (635n) J7997G (630n) J7988G (en1700) 3 J7993E 2 Luku 1 HP Jetdirect -tulostuspalvelimen esittely FIWW

13 Taulukko 1-2 Tuetut verkkoprotokollat (jatkoa) Tuetut verkkoprotokollat Verkkotulostusympäristöt 1 Tuotetuki IPX/SPX ja yhteensopiva Novell NetWare 2 IPP (Internet Printing Protocol) -järjestelmät ja IPv6- työasematuki. FTP (File Transfer Protocol) -tulostus (Suoratulostus) Microsoft Windows 2000 ja XP (ainoastaan 32-bittinen). J8003E J8004E J8005E J7961G (635n) J7997G (630n) J7993E AppleTalk (vain EtherTalk) DLC/LLC Apple Mac OS DLC/LLC-protokollat on tarkoitettu vanhoihin järjestelmiin, jotka saattavat tarvita tukea. 2 J8003E J8004E J8005E J7961G (635n) J7997G (630n) J7993E J8003E J8004E J8005E J7961G (635n) J7997G (630n) J7993E J8003E J8004E J8005E 1 Lisätietoja muista verkkojärjestelmistä ja versioista on uusimmissa HP Jetdirectin tuote-esitteissä. Lisätietoja muiden verkkoympäristöjen käytöstä saat järjestelmän toimittajalta tai valtuutetulta HP:n jälleenmyyjältä. 2 Jos tarvitset ohjelmiston, dokumentaatiota tai tukea, ota yhteyttä verkkojärjestelmän toimittajaan. 3 Ulkoinen HP Jetdirect J7988G (en1700) -tulostuspalvelin on tärkeimmät ominaisuudet sisältävä tuote, joka tukee ainoastaan TCP/IP-verkkoja. Lisäksi joitakin TCP/IP-tulostusympäristöjä, esimerkiksi UNIX-järjestelmiä ja IPP-tulostusta, ei tueta. Jos tämän tuotteen mukana ei toimiteta HP:n verkkoasennus- ja hallintaohjelmistoa tuettuja järjestelmiä varten, ohjelmisto on saatavissa HP:n tukipalvelusta osoitteesta Jos tarvitset ohjelmiston, jonka avulla verkkotulostuksen voi asentaa muihin järjestelmiin, ota yhteyttä järjestelmän toimittajaan. FIWW Tuetut verkkoprotokollat 3

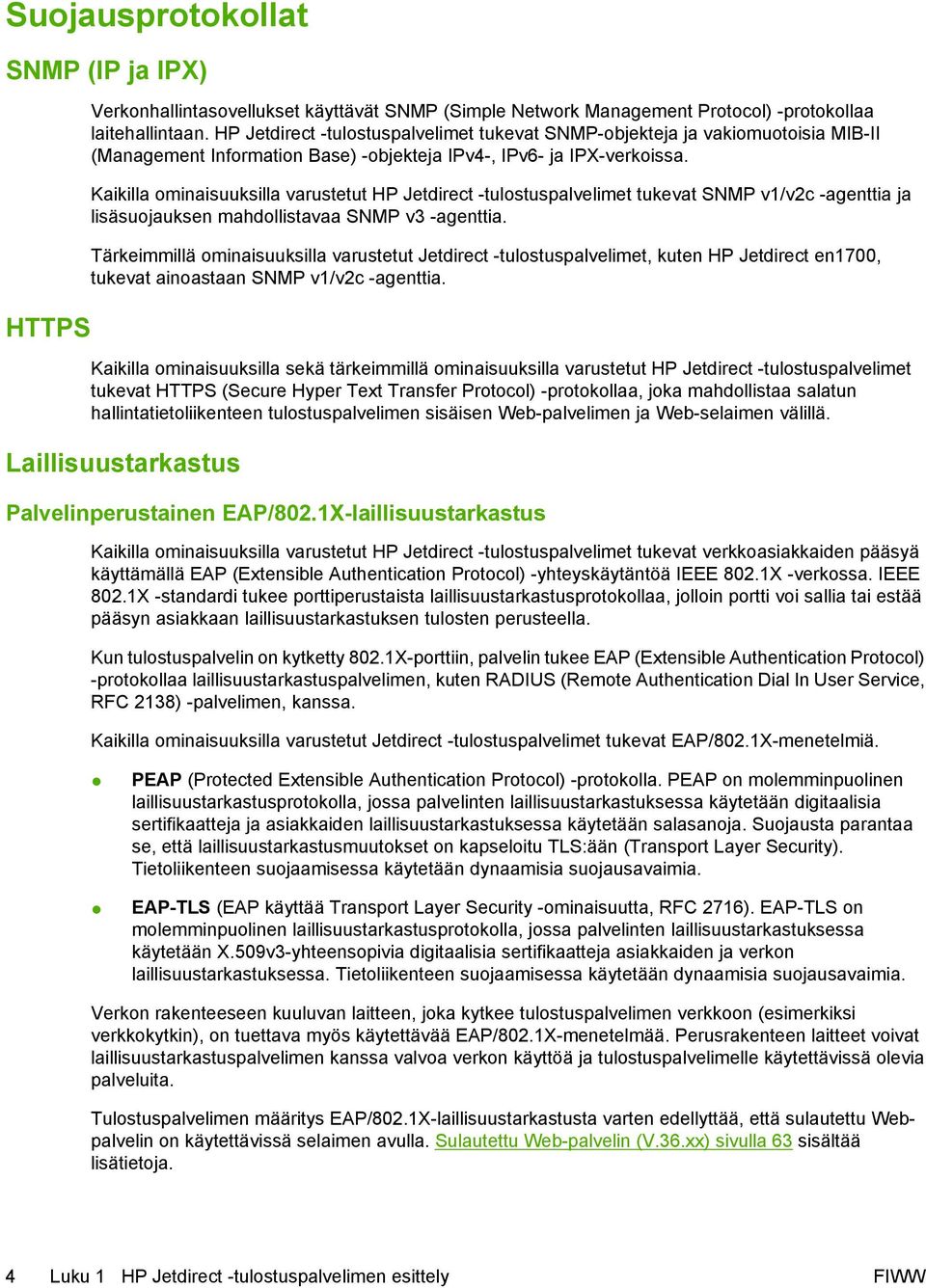

14 Suojausprotokollat SNMP (IP ja IPX) HTTPS Verkonhallintasovellukset käyttävät SNMP (Simple Network Management Protocol) -protokollaa laitehallintaan. HP Jetdirect -tulostuspalvelimet tukevat SNMP-objekteja ja vakiomuotoisia MIB-II (Management Information Base) -objekteja IPv4-, IPv6- ja IPX-verkoissa. Kaikilla ominaisuuksilla varustetut HP Jetdirect -tulostuspalvelimet tukevat SNMP v1/v2c -agenttia ja lisäsuojauksen mahdollistavaa SNMP v3 -agenttia. Tärkeimmillä ominaisuuksilla varustetut Jetdirect -tulostuspalvelimet, kuten HP Jetdirect en1700, tukevat ainoastaan SNMP v1/v2c -agenttia. Kaikilla ominaisuuksilla sekä tärkeimmillä ominaisuuksilla varustetut HP Jetdirect -tulostuspalvelimet tukevat HTTPS (Secure Hyper Text Transfer Protocol) -protokollaa, joka mahdollistaa salatun hallintatietoliikenteen tulostuspalvelimen sisäisen Web-palvelimen ja Web-selaimen välillä. Laillisuustarkastus Palvelinperustainen EAP/802.1X-laillisuustarkastus Kaikilla ominaisuuksilla varustetut HP Jetdirect -tulostuspalvelimet tukevat verkkoasiakkaiden pääsyä käyttämällä EAP (Extensible Authentication Protocol) -yhteyskäytäntöä IEEE 802.1X -verkossa. IEEE 802.1X -standardi tukee porttiperustaista laillisuustarkastusprotokollaa, jolloin portti voi sallia tai estää pääsyn asiakkaan laillisuustarkastuksen tulosten perusteella. Kun tulostuspalvelin on kytketty 802.1X-porttiin, palvelin tukee EAP (Extensible Authentication Protocol) -protokollaa laillisuustarkastuspalvelimen, kuten RADIUS (Remote Authentication Dial In User Service, RFC 2138) -palvelimen, kanssa. Kaikilla ominaisuuksilla varustetut Jetdirect -tulostuspalvelimet tukevat EAP/802.1X-menetelmiä. PEAP (Protected Extensible Authentication Protocol) -protokolla. PEAP on molemminpuolinen laillisuustarkastusprotokolla, jossa palvelinten laillisuustarkastuksessa käytetään digitaalisia sertifikaatteja ja asiakkaiden laillisuustarkastuksessa käytetään salasanoja. Suojausta parantaa se, että laillisuustarkastusmuutokset on kapseloitu TLS:ään (Transport Layer Security). Tietoliikenteen suojaamisessa käytetään dynaamisia suojausavaimia. EAP-TLS (EAP käyttää Transport Layer Security -ominaisuutta, RFC 2716). EAP-TLS on molemminpuolinen laillisuustarkastusprotokolla, jossa palvelinten laillisuustarkastuksessa käytetään X.509v3-yhteensopivia digitaalisia sertifikaatteja asiakkaiden ja verkon laillisuustarkastuksessa. Tietoliikenteen suojaamisessa käytetään dynaamisia suojausavaimia. Verkon rakenteeseen kuuluvan laitteen, joka kytkee tulostuspalvelimen verkkoon (esimerkiksi verkkokytkin), on tuettava myös käytettävää EAP/802.1X-menetelmää. Perusrakenteen laitteet voivat laillisuustarkastuspalvelimen kanssa valvoa verkon käyttöä ja tulostuspalvelimelle käytettävissä olevia palveluita. Tulostuspalvelimen määritys EAP/802.1X-laillisuustarkastusta varten edellyttää, että sulautettu Webpalvelin on käytettävissä selaimen avulla. Sulautettu Web-palvelin (V.36.xx) sivulla 63 sisältää lisätietoja. 4 Luku 1 HP Jetdirect -tulostuspalvelimen esittely FIWW

15 IPsec/palomuuri Kaikilla ominaisuuksilla varustetuissa tulostuspalvelimissa IPsec/palomuuri tuottaa verkkokerroksen suojauksen sekä IPv4- että IPv6-verkoissa. Palomuuri mahdollistaa IP-liikenteen helpon hallinnan; liikenne joko sallitaan tai estetään. Internet Protocol -suojaus (IPsec, RFC 2401) tuottaa lisäsuojausta laillisuustarkistuksen ja salausprotokollien ansiosta. Tärkeimmillä ominaisuuksilla varustetut Jetdirect -tulostuspalvelimet, kuten HP Jetdirect en1700, eivät tue näitä ominaisuuksia. HP Jetdirect -tulostuspalvelimen IPsec- (Internet Protocol security) ja palomuuriominaisuudet vaihtelevat tulostuspalvelimen mukaan ja sen mukaan, mihin tulostimeen tai monitoimilaitteeseen se on asennettu. Kaikilla ominaisuuksilla varustetut tulostuspalvelimet ja monitoimilaitteet, jotka tukevat IPsecsuojausta, voivat ohjata IP-liikennettä sekä palomuurin että IPsec-suojauksen avulla. Tärkeimmillä ominaisuuksilla varustetut tulostuspalvelimet ja monitoimilaitteet, jotka eivät tue IPsec-suojausta, voivat ohjata IP-liikennettä ainoastaan palomuurin avulla. Sulautetun Web-palvelimen kautta käytettävä selainpohjainen ohjattu toiminto helpottaa tulostuspalvelimen määritystä IPsec- tai palomuurikäyttöä varten. IPsec-/palomuurimääritykset (V. 36.xx) sivulla 101 sisältää lisätietoja. Laitteen mukana toimitettavat ohjeet Jäljempänä luetellut ohjekirjat sisältävät tietoja HP Jetdirect -tulostuspalvelimesta. Aloitus- tai käyttöoppaat tai vastaava tulostimen dokumentaatio (sisältyvät tulostimiin, joissa on tehtaalla asennettu HP Jetdirect -tulostuspalvelin). Tämä käyttöopas, HP Jetdirect -tulostuspalvelimen hallintaopas, sisältää tietoja vastaavista HP Jetdirect -tuotemalleista. HP-tukipalvelu HP:n online-tuki Napsauta käyttöösi pikaratkaisu. HP:n Web-sivustosta saat vastauksia HP Jetdirect -tulostuspalvelinta koskeviin kysymyksiin kaikkina vuorokauden aikoina seitsemänä päivänä viikossa. Kiinteän ohjelmiston päivitykset Kaikilla ominaisuuksilla varustetut HP Jetdirect -tulostuspalvelimet tukevat kiinteän ohjelmiston päivityksiä uusien tai parannettujen toimintojen asentamisen mahdollistamiseksi. Voit ladata kiinteän ohjelmiston päivitystiedostot ja asentaa ne tulostuspalvelimeen verkon kautta. Jos tulostuspalvelinta varten on olemassa kiinteän ohjelmiston päivitystiedosto, voit ladata sen Hewlett-Packardin Websivustosta osoitteessa FIWW Laitteen mukana toimitettavat ohjeet 5

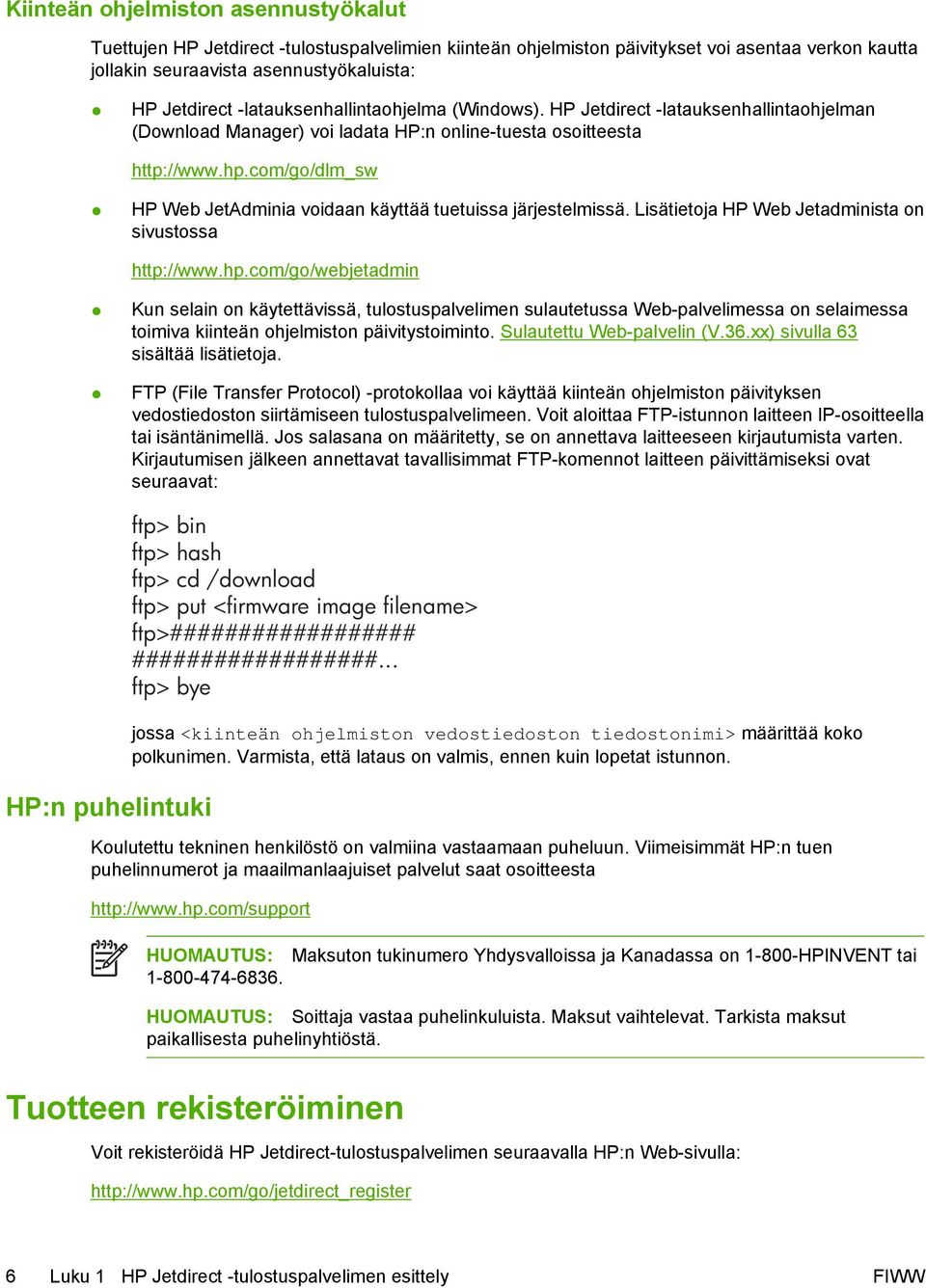

16 Kiinteän ohjelmiston asennustyökalut Tuettujen HP Jetdirect -tulostuspalvelimien kiinteän ohjelmiston päivitykset voi asentaa verkon kautta jollakin seuraavista asennustyökaluista: HP Jetdirect -latauksenhallintaohjelma (Windows). HP Jetdirect -latauksenhallintaohjelman (Download Manager) voi ladata HP:n online-tuesta osoitteesta HP Web JetAdminia voidaan käyttää tuetuissa järjestelmissä. Lisätietoja HP Web Jetadminista on sivustossa Kun selain on käytettävissä, tulostuspalvelimen sulautetussa Web-palvelimessa on selaimessa toimiva kiinteän ohjelmiston päivitystoiminto. Sulautettu Web-palvelin (V.36.xx) sivulla 63 sisältää lisätietoja. FTP (File Transfer Protocol) -protokollaa voi käyttää kiinteän ohjelmiston päivityksen vedostiedoston siirtämiseen tulostuspalvelimeen. Voit aloittaa FTP-istunnon laitteen IP-osoitteella tai isäntänimellä. Jos salasana on määritetty, se on annettava laitteeseen kirjautumista varten. Kirjautumisen jälkeen annettavat tavallisimmat FTP-komennot laitteen päivittämiseksi ovat seuraavat: HP:n puhelintuki ftp> bin ftp> hash ftp> cd /download ftp> put <firmware image filename> ftp>################## ##################... ftp> bye jossa <kiinteän ohjelmiston vedostiedoston tiedostonimi> määrittää koko polkunimen. Varmista, että lataus on valmis, ennen kuin lopetat istunnon. Koulutettu tekninen henkilöstö on valmiina vastaamaan puheluun. Viimeisimmät HP:n tuen puhelinnumerot ja maailmanlaajuiset palvelut saat osoitteesta HUOMAUTUS: Maksuton tukinumero Yhdysvalloissa ja Kanadassa on HPINVENT tai HUOMAUTUS: Soittaja vastaa puhelinkuluista. Maksut vaihtelevat. Tarkista maksut paikallisesta puhelinyhtiöstä. Tuotteen rekisteröiminen Voit rekisteröidä HP Jetdirect-tulostuspalvelimen seuraavalla HP:n Web-sivulla: 6 Luku 1 HP Jetdirect -tulostuspalvelimen esittely FIWW

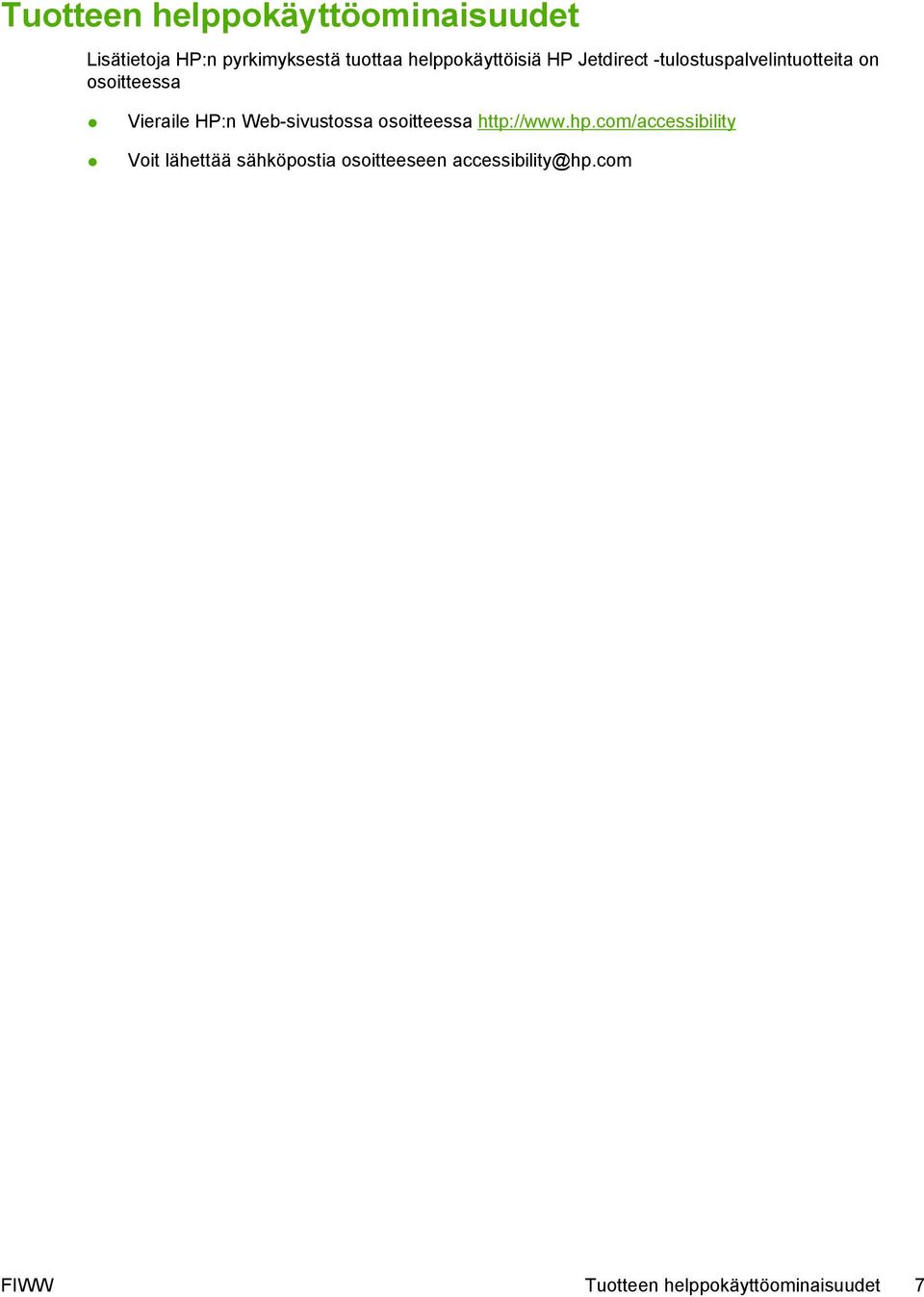

17 Tuotteen helppokäyttöominaisuudet Lisätietoja HP:n pyrkimyksestä tuottaa helppokäyttöisiä HP Jetdirect -tulostuspalvelintuotteita on osoitteessa Vieraile HP:n Web-sivustossa osoitteessa Voit lähettää sähköpostia osoitteeseen FIWW Tuotteen helppokäyttöominaisuudet 7

18 8 Luku 1 HP Jetdirect -tulostuspalvelimen esittely FIWW

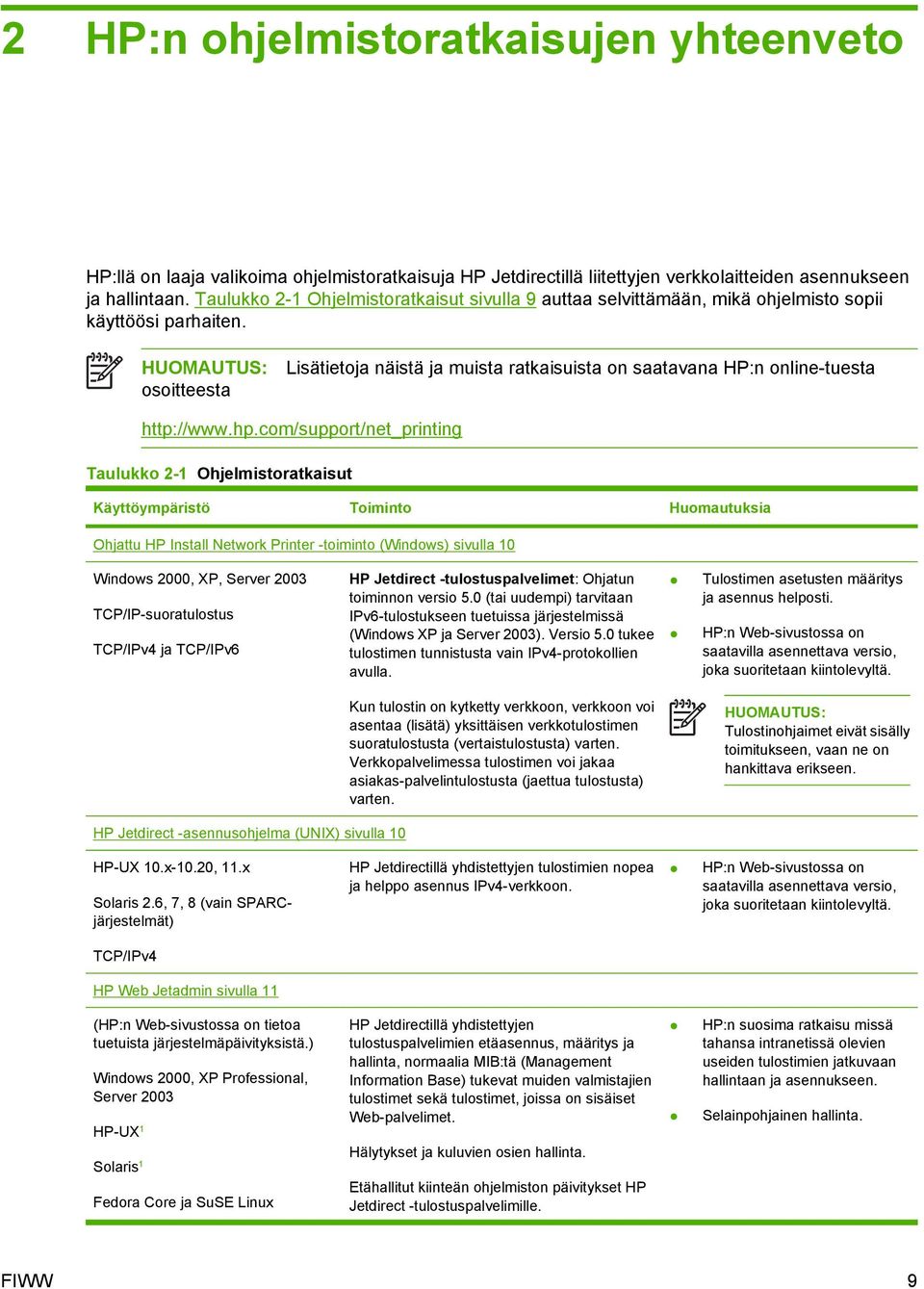

19 2 HP:n ohjelmistoratkaisujen yhteenveto HP:llä on laaja valikoima ohjelmistoratkaisuja HP Jetdirectillä liitettyjen verkkolaitteiden asennukseen ja hallintaan. Taulukko 2-1 Ohjelmistoratkaisut sivulla 9 auttaa selvittämään, mikä ohjelmisto sopii käyttöösi parhaiten. HUOMAUTUS: osoitteesta Lisätietoja näistä ja muista ratkaisuista on saatavana HP:n online-tuesta Taulukko 2-1 Ohjelmistoratkaisut Käyttöympäristö Toiminto Huomautuksia Ohjattu HP Install Network Printer -toiminto (Windows) sivulla 10 Windows 2000, XP, Server 2003 TCP/IP-suoratulostus TCP/IPv4 ja TCP/IPv6 HP Jetdirect -tulostuspalvelimet: Ohjatun toiminnon versio 5.0 (tai uudempi) tarvitaan IPv6-tulostukseen tuetuissa järjestelmissä (Windows XP ja Server 2003). Versio 5.0 tukee tulostimen tunnistusta vain IPv4-protokollien avulla. Tulostimen asetusten määritys ja asennus helposti. HP:n Web-sivustossa on saatavilla asennettava versio, joka suoritetaan kiintolevyltä. Kun tulostin on kytketty verkkoon, verkkoon voi asentaa (lisätä) yksittäisen verkkotulostimen suoratulostusta (vertaistulostusta) varten. Verkkopalvelimessa tulostimen voi jakaa asiakas-palvelintulostusta (jaettua tulostusta) varten. HUOMAUTUS: Tulostinohjaimet eivät sisälly toimitukseen, vaan ne on hankittava erikseen. HP Jetdirect -asennusohjelma (UNIX) sivulla 10 HP-UX 10.x-10.20, 11.x Solaris 2.6, 7, 8 (vain SPARCjärjestelmät) HP Jetdirectillä yhdistettyjen tulostimien nopea ja helppo asennus IPv4-verkkoon. HP:n Web-sivustossa on saatavilla asennettava versio, joka suoritetaan kiintolevyltä. TCP/IPv4 HP Web Jetadmin sivulla 11 (HP:n Web-sivustossa on tietoa tuetuista järjestelmäpäivityksistä.) Windows 2000, XP Professional, Server 2003 HP-UX 1 Solaris 1 Fedora Core ja SuSE Linux HP Jetdirectillä yhdistettyjen tulostuspalvelimien etäasennus, määritys ja hallinta, normaalia MIB:tä (Management Information Base) tukevat muiden valmistajien tulostimet sekä tulostimet, joissa on sisäiset Web-palvelimet. Hälytykset ja kuluvien osien hallinta. Etähallitut kiinteän ohjelmiston päivitykset HP Jetdirect -tulostuspalvelimille. HP:n suosima ratkaisu missä tahansa intranetissä olevien useiden tulostimien jatkuvaan hallintaan ja asennukseen. Selainpohjainen hallinta. FIWW 9

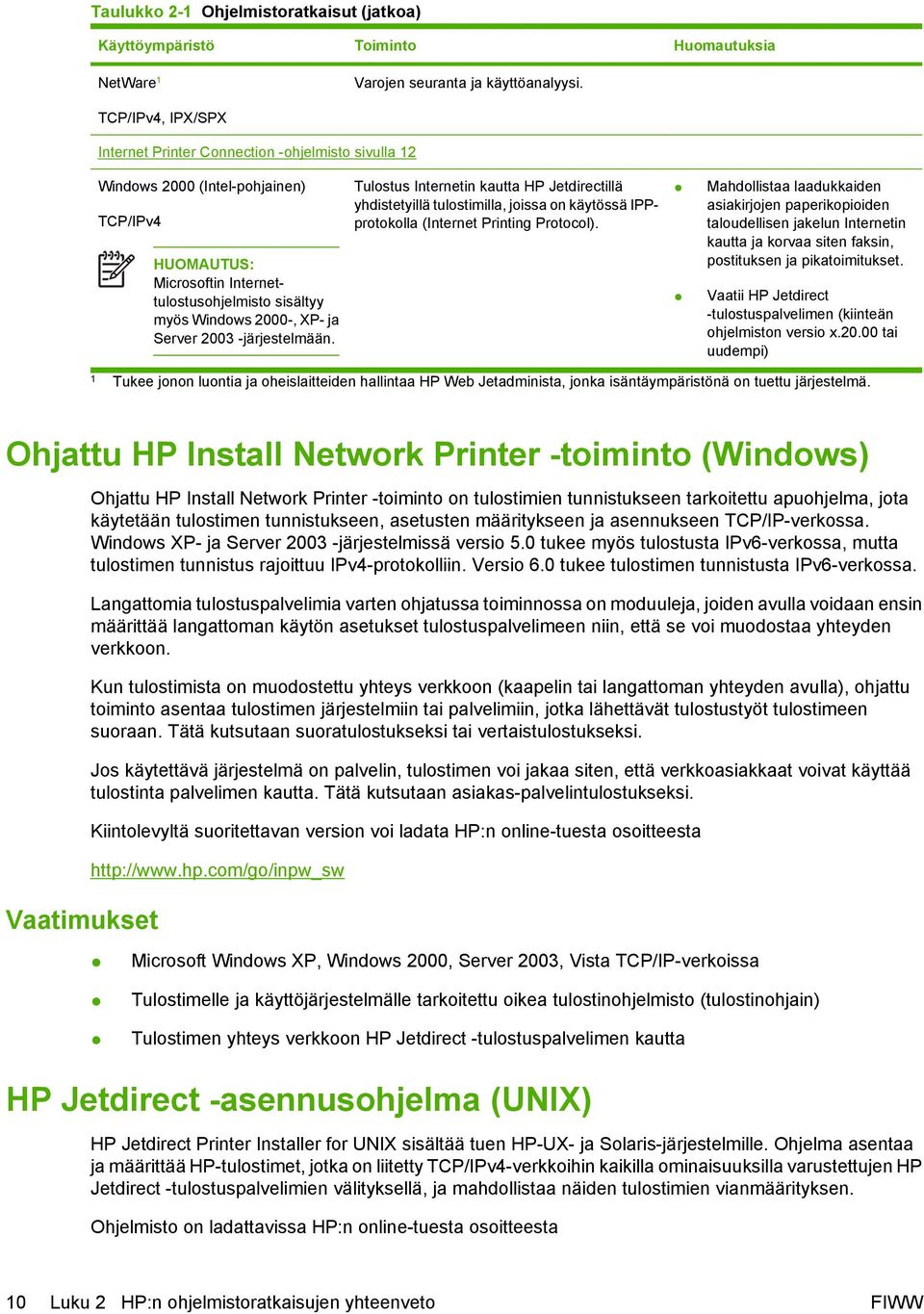

20 Taulukko 2-1 Ohjelmistoratkaisut (jatkoa) Käyttöympäristö Toiminto Huomautuksia NetWare 1 Varojen seuranta ja käyttöanalyysi. TCP/IPv4, IPX/SPX Internet Printer Connection -ohjelmisto sivulla 12 Windows 2000 (Intel-pohjainen) TCP/IPv4 HUOMAUTUS: Microsoftin Internettulostusohjelmisto sisältyy myös Windows 2000-, XP- ja Server järjestelmään. Tulostus Internetin kautta HP Jetdirectillä yhdistetyillä tulostimilla, joissa on käytössä IPPprotokolla (Internet Printing Protocol). Mahdollistaa laadukkaiden asiakirjojen paperikopioiden taloudellisen jakelun Internetin kautta ja korvaa siten faksin, postituksen ja pikatoimitukset. Vaatii HP Jetdirect -tulostuspalvelimen (kiinteän ohjelmiston versio x tai uudempi) 1 Tukee jonon luontia ja oheislaitteiden hallintaa HP Web Jetadminista, jonka isäntäympäristönä on tuettu järjestelmä. Ohjattu HP Install Network Printer -toiminto (Windows) Vaatimukset Ohjattu HP Install Network Printer -toiminto on tulostimien tunnistukseen tarkoitettu apuohjelma, jota käytetään tulostimen tunnistukseen, asetusten määritykseen ja asennukseen TCP/IP-verkossa. Windows XP- ja Server järjestelmissä versio 5.0 tukee myös tulostusta IPv6-verkossa, mutta tulostimen tunnistus rajoittuu IPv4-protokolliin. Versio 6.0 tukee tulostimen tunnistusta IPv6-verkossa. Langattomia tulostuspalvelimia varten ohjatussa toiminnossa on moduuleja, joiden avulla voidaan ensin määrittää langattoman käytön asetukset tulostuspalvelimeen niin, että se voi muodostaa yhteyden verkkoon. Kun tulostimista on muodostettu yhteys verkkoon (kaapelin tai langattoman yhteyden avulla), ohjattu toiminto asentaa tulostimen järjestelmiin tai palvelimiin, jotka lähettävät tulostustyöt tulostimeen suoraan. Tätä kutsutaan suoratulostukseksi tai vertaistulostukseksi. Jos käytettävä järjestelmä on palvelin, tulostimen voi jakaa siten, että verkkoasiakkaat voivat käyttää tulostinta palvelimen kautta. Tätä kutsutaan asiakas-palvelintulostukseksi. Kiintolevyltä suoritettavan version voi ladata HP:n online-tuesta osoitteesta Microsoft Windows XP, Windows 2000, Server 2003, Vista TCP/IP-verkoissa Tulostimelle ja käyttöjärjestelmälle tarkoitettu oikea tulostinohjelmisto (tulostinohjain) Tulostimen yhteys verkkoon HP Jetdirect -tulostuspalvelimen kautta HP Jetdirect -asennusohjelma (UNIX) HP Jetdirect Printer Installer for UNIX sisältää tuen HP-UX- ja Solaris-järjestelmille. Ohjelma asentaa ja määrittää HP-tulostimet, jotka on liitetty TCP/IPv4-verkkoihin kaikilla ominaisuuksilla varustettujen HP Jetdirect -tulostuspalvelimien välityksellä, ja mahdollistaa näiden tulostimien vianmäärityksen. Ohjelmisto on ladattavissa HP:n online-tuesta osoitteesta 10 Luku 2 HP:n ohjelmistoratkaisujen yhteenveto FIWW

21 Tietoja järjestelmävaatimuksista ja asennuksesta on ohjelman mukana toimitetuissa ohjeissa. HP Web Jetadmin HP Web Jetadmin on yrityksille suunniteltu hallintatyökalu, jonka avulla voi asentaa, määrittää ja hallita monia erilaisia HP:n ja muiden valmistajien verkkotulostuslaitteita tavallisella selaimella. HP Web Jetadminin avulla voi hallita sekä yksittäisiä laitteita että laiteryhmiä. HP Web Jetadmin tukee yleishallinnan MIB-vakiotulostinobjekteja sisältäviä laitteita. Integrointi HP Jetdirect -tulostuspalvelimiin ja HP-tulostimiin laajentaa hallintaominaisuuksia. HP Web Jetadminin käyttöohjeet ovat sen online-ohjeessa ja sen mukana toimitettujen ohjelmistojen oppaissa. Järjestelmävaatimukset HP Web Jetadmin -ohjelmisto toimii seuraavissa käyttöjärjestelmissä: Microsoft Windows 2000, Windows XP Professional, Windows Server 2003 ja Linux (Fedora Core ja SuSE Linux). Tuetuista käyttöjärjestelmistä ja asiakkaista sekä yhteensopivista selainversiosta on lisätietoja HP:n online-tuessa osoitteessa HUOMAUTUS: Kun HP WebJetadmin on asennettu tuettuun isäntäpalvelimeen, sitä voi käyttää mistä tahansa työasemasta muodostamalla yhteensopivalla selaimella yhteyden HP WebJetadmin -isäntään. Tämä mahdollistaa tulostimen asennuksen ja hallinnan Novell NetWare -verkossa ja muissa verkoissa. HP Web Jetadminin asentaminen HP Web Jetadmin -ohjelmiston asentamiseen tarvitaan pääkäyttäjän valtuudet tai paikallisen järjestelmän päävaltuudet. 1. Lataa asennustiedostot HP:n online-tuesta osoitteesta 2. Asenna HP Web Jetadmin -ohjelmisto noudattamalla näyttöön tulevia ohjeita. HUOMAUTUS: Asennusohjeet ovat myös HP Web Jetadminin asennustiedostossa. Asennuksen tarkistaminen ja käyttäjien yhteydet Tarkista, että HP Web Jetadmin on asennettu oikein, siirtymällä siihen selaimessa seuraavan esimerkin mukaan: jossa systemname.domain on Web-palvelimen isäntänimi ja port asennuksen aikana määritetty portin numero. Portin numeron oletusasetus on Anna käyttäjille mahdollisuus muodostaa yhteys HP Web Jetadmin -ohjelmistoon lisäämällä Webpalvelimen kotisivulle linkki, joka johtaa HP Web Jetadminin URL-osoitteeseen. Esimerkiksi: FIWW HP Web Jetadmin 11

22 Laitteen asetusten määrittäminen ja muuttaminen Siirry selaimessa HP Web Jetadminin URL-osoitteeseen. Esimerkiksi: HUOMAUTUS: Muotoa systemname.domain olevan osoitteen sijaan voidaan käyttää sen isäntäkoneen IPv4-osoitetta, johon HP Web Jetadmin on asennettu. Voit etsiä ja hallita tulostinta noudattamalla kotisivulla olevia ohjeita. HP Web Jetadmin -ohjelmiston poistaminen Voit poistaa HP Web Jetadminin Web-palvelimesta käyttämällä ohjelmistopaketin mukana toimitettua asennuksen poisto-ohjelmaa. Internet Printer Connection -ohjelmisto (Vain kaikilla ominaisuuksilla varustetut tulostuspalvelimet.) HP Jetdirect -tulostuspalvelimet tukevat Internet Printing Protocol -protokollaa (IPP ja Secure IPP). Sopivan ohjelman avulla voit luoda IPP-tulostuspolun omasta järjestelmästäsi mihin tahansa tuettuun, HP Jetdirectillä liitettyyn tulostimeen Internetissä. HUOMAUTUS: IPP-tulostusohjelmistossa olevat suojausominaisuudet ovat tällä hetkellä rajoitettuja. Verkonvalvojan on määritettävä saapuville tulostuspolkupyynnöille asetukset verkon palomuuriin, joka hyväksyy saapuvat IPP-pyynnöt. Lisäksi HTTPS (Secure HTTP) -protokollaa käyttävät suojatut IPP-yhteydet ovat tuettuja. Internet-tulostuksessa on seuraavia ominaisuuksia ja etuja: Laadukkaiden ja ajantasaisten värillisten tai mustavalkoisten asiakirjojen etätulostus. Asiakirjojen tulostaminen etäjärjestelmästä vain murto-osalla nykyisten menetelmien (esimerkiksi faksin, postin tai kuriiripalvelun) kustannuksista. Perinteinen verkkotulostusmalli voidaan laajentaa Internet-tulostusmalliksi. Tulostustöiden lähettämistä koskevien IPP-pyyntöjen lähettäminen ulos palomuurien läpi. HP:n toimittama ohjelmisto HP Internet Printer Connection -ohjelmistolla voit määrittää Internet-tulostuksen asetukset Windows työasemia varten. 1. Voit hankkia ohjelman seuraavasti: Lataa HP Internet Printer Connection -ohjelmisto HP:n online-tuesta osoitteesta 2. Asenna ohjelmisto ja määritä tulostuspolku tulostinta varten noudattamalla ohjelmiston mukana toimitettuja ohjeita. Pyydä pääkäyttäjältä tulostimen IP-osoite tai URL-osoite ja suorita asennus loppuun. 12 Luku 2 HP:n ohjelmistoratkaisujen yhteenveto FIWW
