Tulostimen sisäisen ethernet-verkkovalmiuden ansiosta voit yhdistää tulostimen suoraan ethernet-verkkoon ilman ulkoista tulostuspalvelinta.

Koko: px
Aloita esitys sivulta:

Download "Tulostimen sisäisen ethernet-verkkovalmiuden ansiosta voit yhdistää tulostimen suoraan ethernet-verkkoon ilman ulkoista tulostuspalvelinta."

Transkriptio

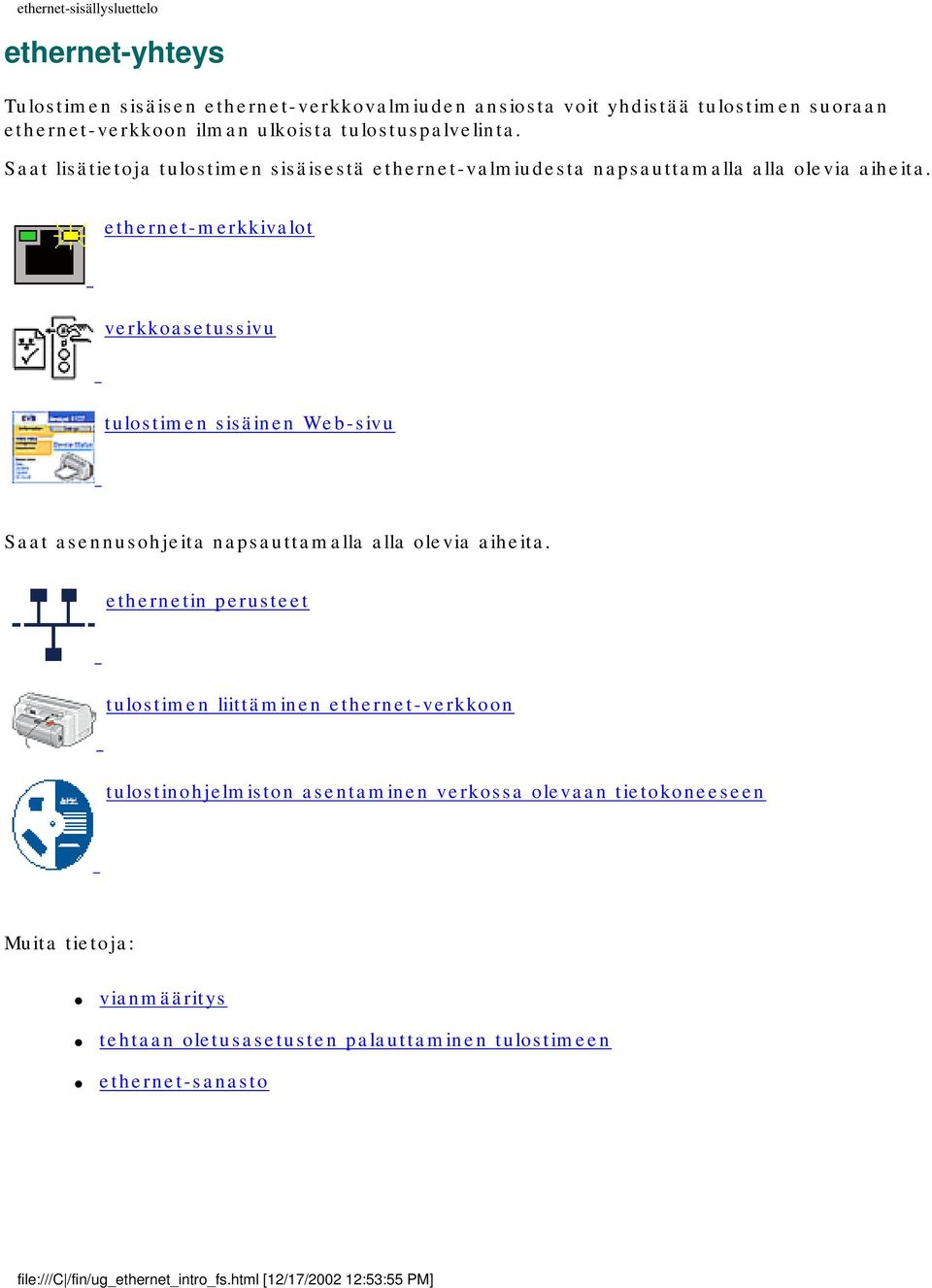

1 ethernet-sisällysluettelo ethernet-yhteys Tulostimen sisäisen ethernet-verkkovalmiuden ansiosta voit yhdistää tulostimen suoraan ethernet-verkkoon ilman ulkoista tulostuspalvelinta. Saat lisätietoja tulostimen sisäisestä ethernet-valmiudesta napsauttamalla alla olevia aiheita. ethernet-merkkivalot verkkoasetussivu tulostimen sisäinen Web-sivu Saat asennusohjeita napsauttamalla alla olevia aiheita. ethernetin perusteet tulostimen liittäminen ethernet-verkkoon tulostinohjelmiston asentaminen verkossa olevaan tietokoneeseen Muita tietoja: vianmääritys tehtaan oletusasetusten palauttaminen tulostimeen ethernet-sanasto file:///c /fin/ug_ethernet_intro_fs.html [12/17/ :53:55 PM]

2 ethernet-merkkivalot ethernet-merkkivalot Tulostimen ethernet-merkkivalot ilmaisevat tulostimen ethernet-yhteyden tilan. 1. yhteysmerkkivalo 2. aktiivisuusmerkkivalo yhteysmerkkivalo Yhteysmerkkivalo palaa, kun tulostin on yhteydessä ethernet-verkkoon ja siihen on virta kytkettynä. yhteysmerkkivalo Tulostimen tila Yhteydessä ethernet-verkkoon ja virta kytkettynä. Ei yhteydessä ethernet-verkkoon tai virta katkaistuna. aktiivisuusmerkkivalo Aktiivisuusmerkkivalo vilkkuu, kun tulostin vastaanottaa tai lähettää tietoja ethernet-yhteyden kautta. yhteysmerkkivalo Tulostimen tila file:///c /fin/ug_ethernet_lights_fs.html (1 of 2) [12/17/ :53:56 PM]

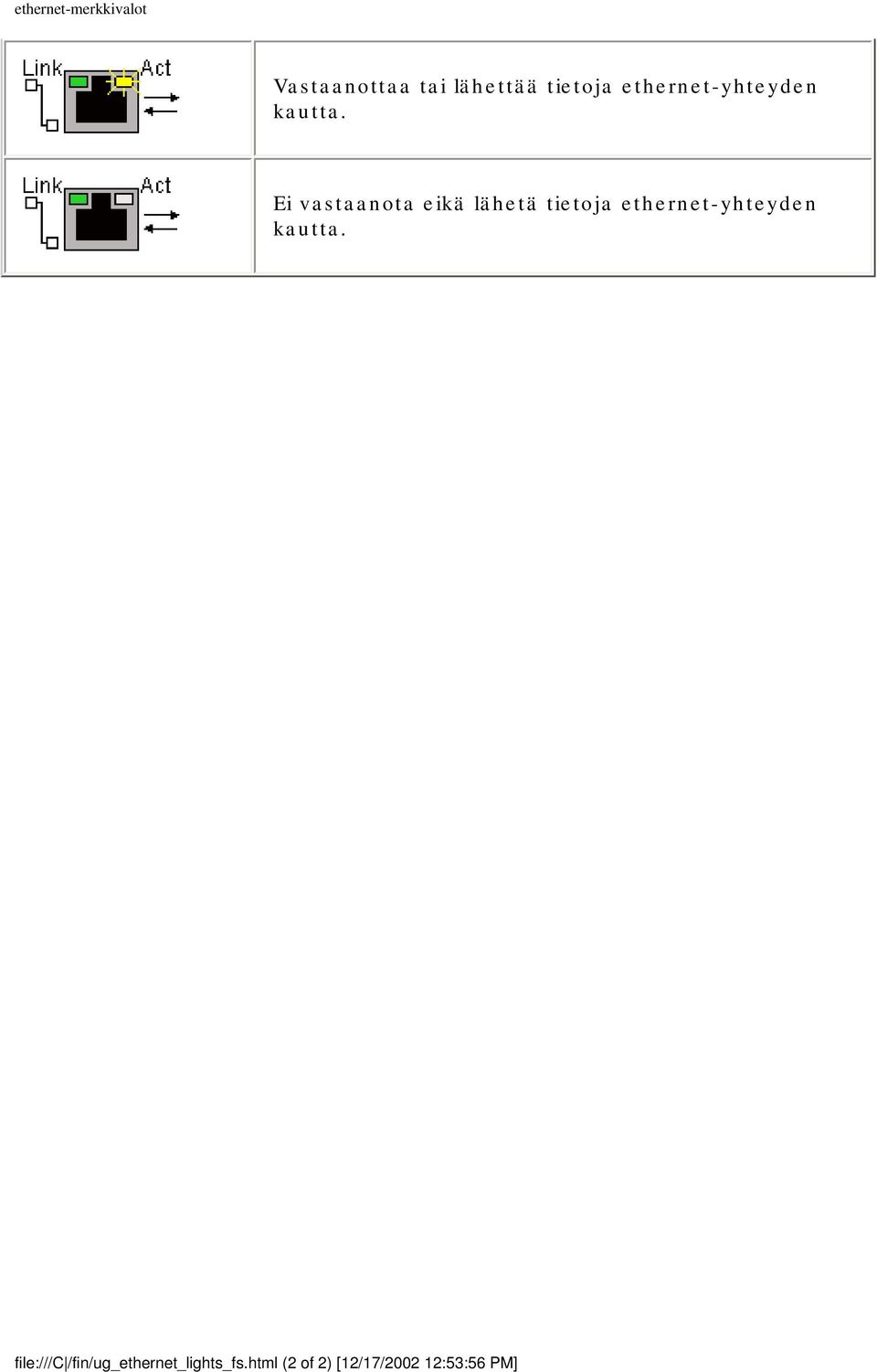

3 ethernet-merkkivalot Vastaanottaa tai lähettää tietoja ethernet-yhteyden kautta. Ei vastaanota eikä lähetä tietoja ethernet-yhteyden kautta. file:///c /fin/ug_ethernet_lights_fs.html (2 of 2) [12/17/ :53:56 PM]

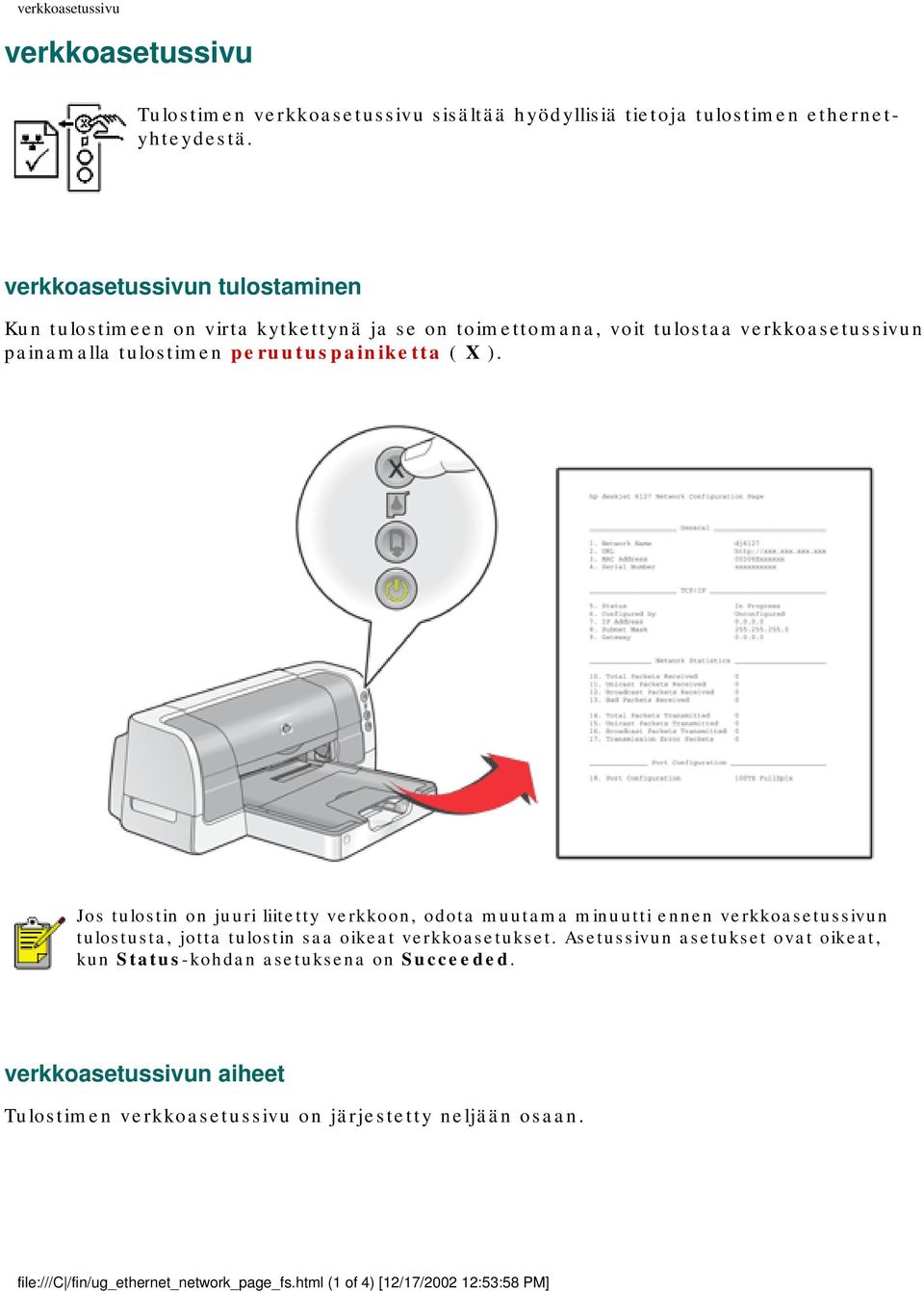

4 verkkoasetussivu verkkoasetussivu Tulostimen verkkoasetussivu sisältää hyödyllisiä tietoja tulostimen ethernetyhteydestä. verkkoasetussivun tulostaminen Kun tulostimeen on virta kytkettynä ja se on toimettomana, voit tulostaa verkkoasetussivun painamalla tulostimen peruutuspainiketta ( X ). Jos tulostin on juuri liitetty verkkoon, odota muutama minuutti ennen verkkoasetussivun tulostusta, jotta tulostin saa oikeat verkkoasetukset. Asetussivun asetukset ovat oikeat, kun Status-kohdan asetuksena on Succeeded. verkkoasetussivun aiheet Tulostimen verkkoasetussivu on järjestetty neljään osaan. file:///c /fin/ug_ethernet_network_page_fs.html (1 of 4) [12/17/ :53:58 PM]

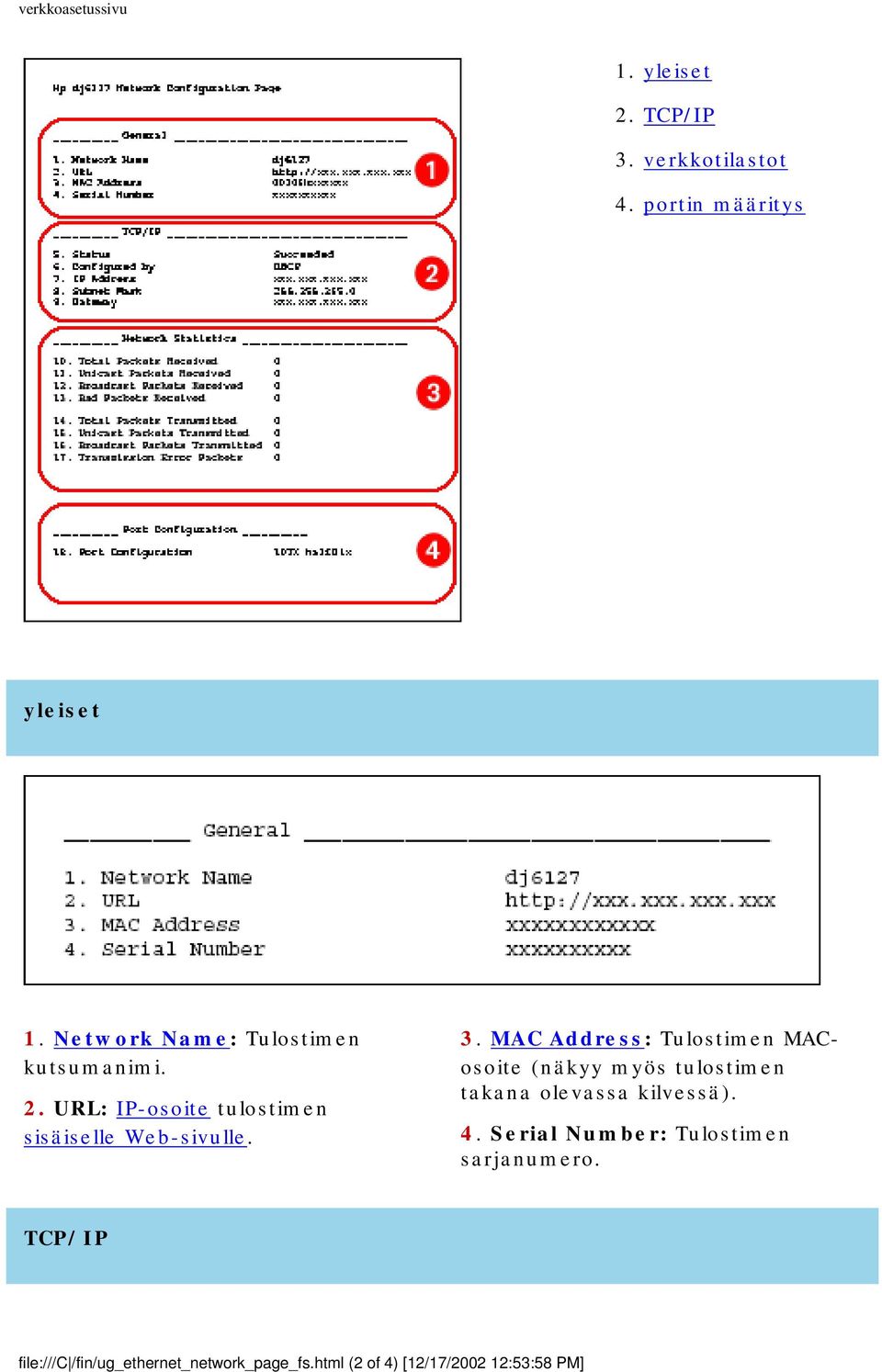

5 verkkoasetussivu 1. yleiset 2. TCP/IP 3. verkkotilastot 4. portin määritys yleiset 1. Network Name: Tulostimen kutsumanimi. 2. URL: IP-osoite tulostimen sisäiselle Web-sivulle. 3. MAC Address: Tulostimen MACosoite (näkyy myös tulostimen takana olevassa kilvessä). 4. Serial Number: Tulostimen sarjanumero. TCP/IP file:///c /fin/ug_ethernet_network_page_fs.html (2 of 4) [12/17/ :53:58 PM]

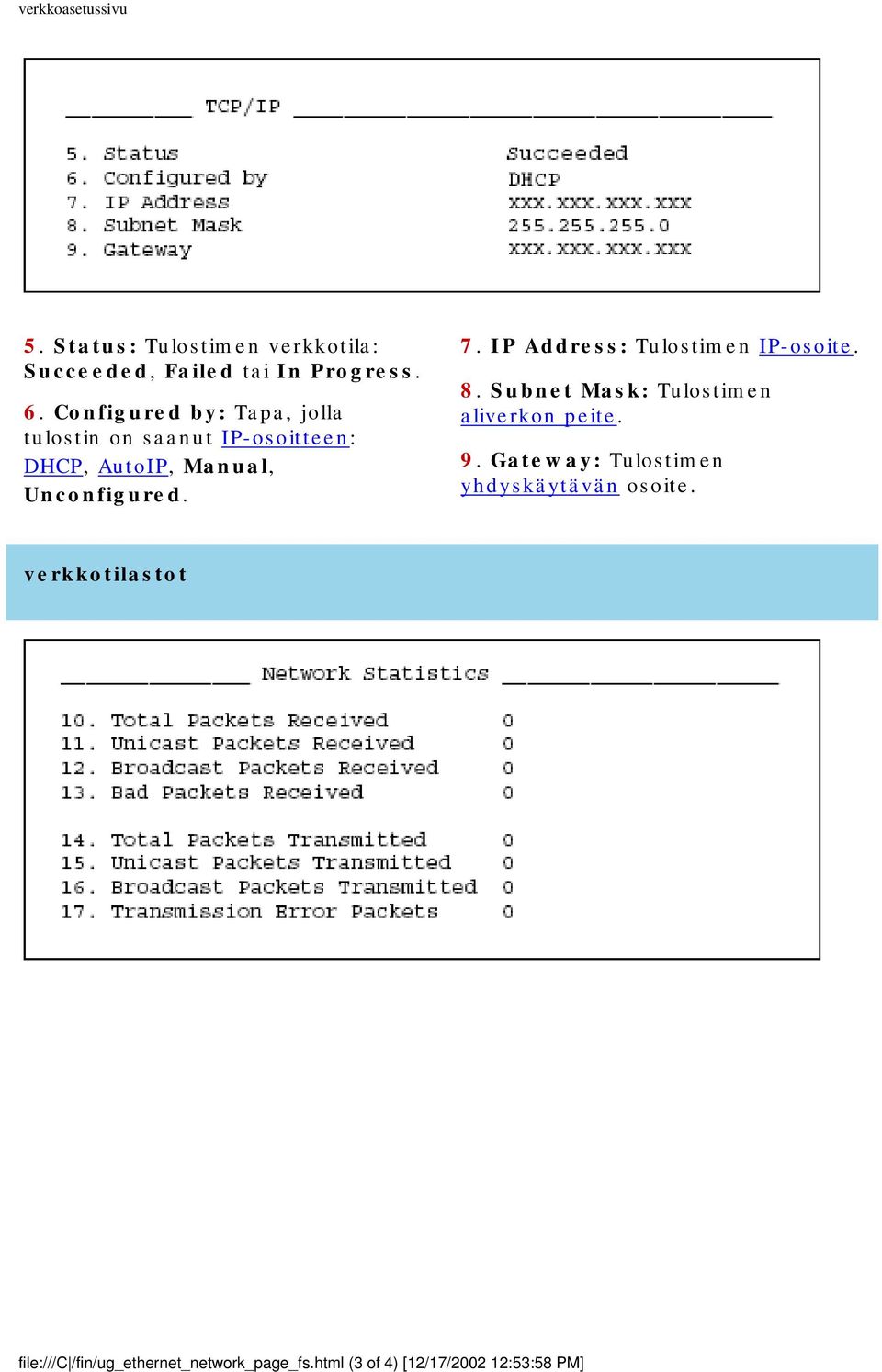

6 verkkoasetussivu 5. Status: Tulostimen verkkotila: Succeeded, Failed tai In Progress. 6. Configured by: Tapa, jolla tulostin on saanut IP-osoitteen: DHCP, AutoIP, Manual, Unconfigured. 7. IP Address: Tulostimen IP-osoite. 8. Subnet Mask: Tulostimen aliverkon peite. 9. Gateway: Tulostimen yhdyskäytävän osoite. verkkotilastot file:///c /fin/ug_ethernet_network_page_fs.html (3 of 4) [12/17/ :53:58 PM]

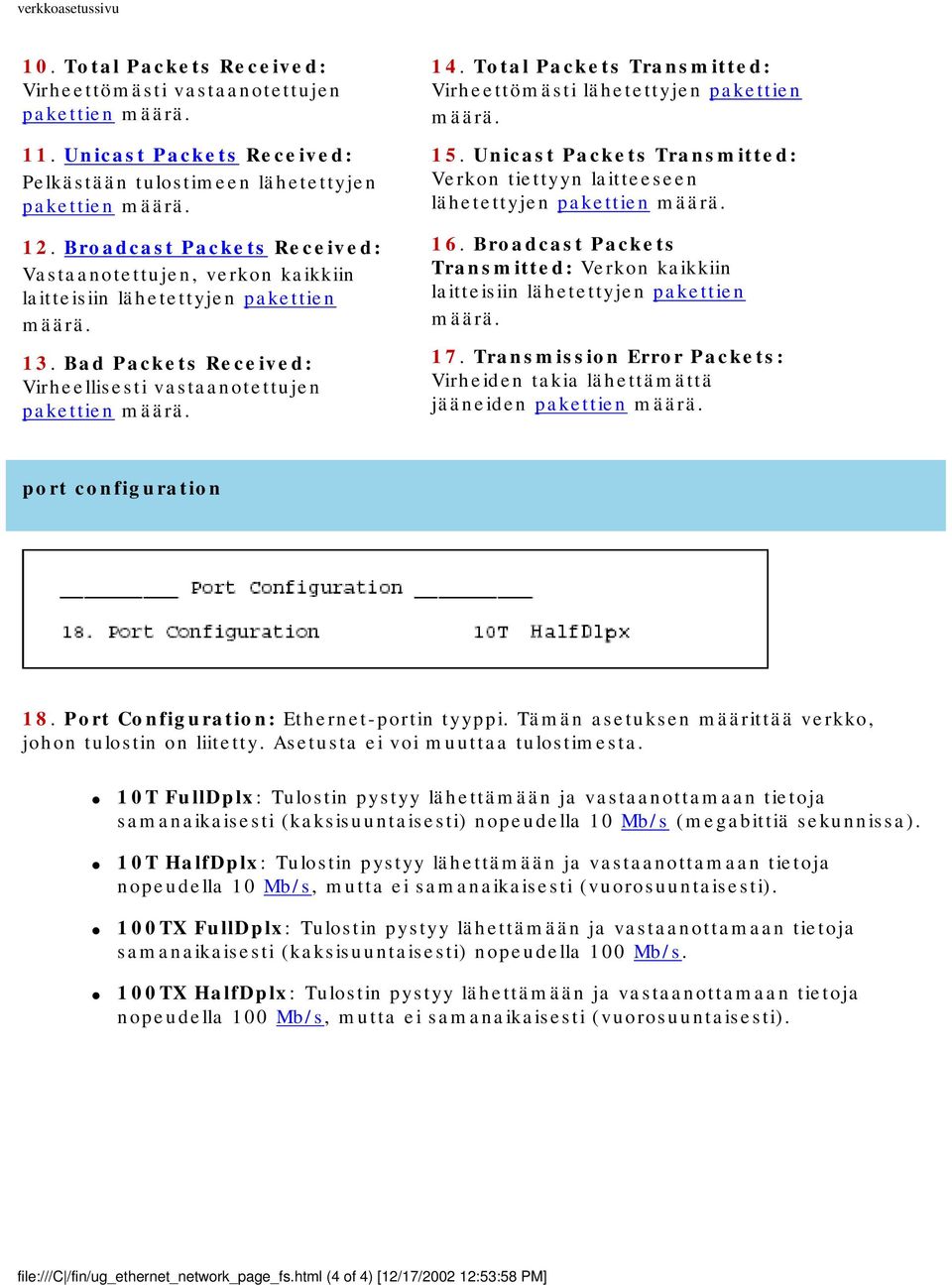

7 verkkoasetussivu 10. Total Packets Received: Virheettömästi vastaanotettujen pakettien määrä. 11. Unicast Packets Received: Pelkästään tulostimeen lähetettyjen pakettien määrä. 12. Broadcast Packets Received: Vastaanotettujen, verkon kaikkiin laitteisiin lähetettyjen pakettien määrä. 13. Bad Packets Received: Virheellisesti vastaanotettujen pakettien määrä. 14. Total Packets Transmitted: Virheettömästi lähetettyjen pakettien määrä. 15. Unicast Packets Transmitted: Verkon tiettyyn laitteeseen lähetettyjen pakettien määrä. 16. Broadcast Packets Transmitted: Verkon kaikkiin laitteisiin lähetettyjen pakettien määrä. 17. Transmission Error Packets: Virheiden takia lähettämättä jääneiden pakettien määrä. port configuration 18. Port Configuration: Ethernet-portin tyyppi. Tämän asetuksen määrittää verkko, johon tulostin on liitetty. Asetusta ei voi muuttaa tulostimesta. 10T FullDplx: Tulostin pystyy lähettämään ja vastaanottamaan tietoja samanaikaisesti (kaksisuuntaisesti) nopeudella 10 Mb/s (megabittiä sekunnissa). 10T HalfDplx: Tulostin pystyy lähettämään ja vastaanottamaan tietoja nopeudella 10 Mb/s, mutta ei samanaikaisesti (vuorosuuntaisesti). 100TX FullDplx: Tulostin pystyy lähettämään ja vastaanottamaan tietoja samanaikaisesti (kaksisuuntaisesti) nopeudella 100 Mb/s. 100TX HalfDplx: Tulostin pystyy lähettämään ja vastaanottamaan tietoja nopeudella 100 Mb/s, mutta ei samanaikaisesti (vuorosuuntaisesti). file:///c /fin/ug_ethernet_network_page_fs.html (4 of 4) [12/17/ :53:58 PM]

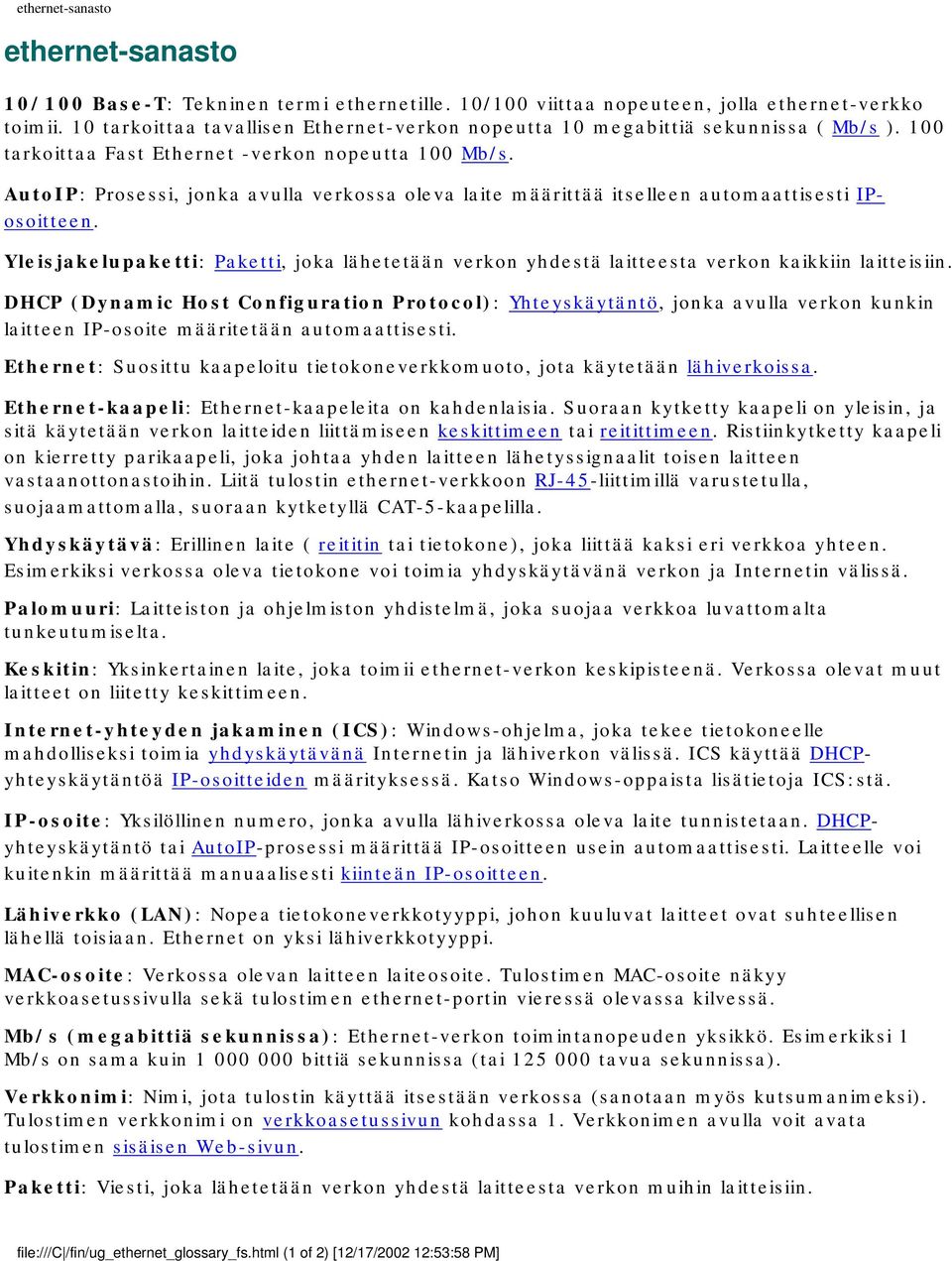

8 ethernet-sanasto ethernet-sanasto 10/100 Base-T: Tekninen termi ethernetille. 10/100 viittaa nopeuteen, jolla ethernet-verkko toimii. 10 tarkoittaa tavallisen Ethernet-verkon nopeutta 10 megabittiä sekunnissa ( Mb/s ). 100 tarkoittaa Fast Ethernet -verkon nopeutta 100 Mb/s. AutoIP: Prosessi, jonka avulla verkossa oleva laite määrittää itselleen automaattisesti IPosoitteen. Yleisjakelupaketti: Paketti, joka lähetetään verkon yhdestä laitteesta verkon kaikkiin laitteisiin. DHCP (Dynamic Host Configuration Protocol): Yhteyskäytäntö, jonka avulla verkon kunkin laitteen IP-osoite määritetään automaattisesti. Ethernet: Suosittu kaapeloitu tietokoneverkkomuoto, jota käytetään lähiverkoissa. Ethernet-kaapeli: Ethernet-kaapeleita on kahdenlaisia. Suoraan kytketty kaapeli on yleisin, ja sitä käytetään verkon laitteiden liittämiseen keskittimeen tai reitittimeen. Ristiinkytketty kaapeli on kierretty parikaapeli, joka johtaa yhden laitteen lähetyssignaalit toisen laitteen vastaanottonastoihin. Liitä tulostin ethernet-verkkoon RJ-45-liittimillä varustetulla, suojaamattomalla, suoraan kytketyllä CAT-5-kaapelilla. Yhdyskäytävä: Erillinen laite ( reititin tai tietokone), joka liittää kaksi eri verkkoa yhteen. Esimerkiksi verkossa oleva tietokone voi toimia yhdyskäytävänä verkon ja Internetin välissä. Palomuuri: Laitteiston ja ohjelmiston yhdistelmä, joka suojaa verkkoa luvattomalta tunkeutumiselta. Keskitin: Yksinkertainen laite, joka toimii ethernet-verkon keskipisteenä. Verkossa olevat muut laitteet on liitetty keskittimeen. Internet-yhteyden jakaminen (ICS): Windows-ohjelma, joka tekee tietokoneelle mahdolliseksi toimia yhdyskäytävänä Internetin ja lähiverkon välissä. ICS käyttää DHCPyhteyskäytäntöä IP-osoitteiden määrityksessä. Katso Windows-oppaista lisätietoja ICS:stä. IP-osoite: Yksilöllinen numero, jonka avulla lähiverkossa oleva laite tunnistetaan. DHCPyhteyskäytäntö tai AutoIP-prosessi määrittää IP-osoitteen usein automaattisesti. Laitteelle voi kuitenkin määrittää manuaalisesti kiinteän IP-osoitteen. Lähiverkko (LAN): Nopea tietokoneverkkotyyppi, johon kuuluvat laitteet ovat suhteellisen lähellä toisiaan. Ethernet on yksi lähiverkkotyyppi. MAC-osoite: Verkossa olevan laitteen laiteosoite. Tulostimen MAC-osoite näkyy verkkoasetussivulla sekä tulostimen ethernet-portin vieressä olevassa kilvessä. Mb/s (megabittiä sekunnissa): Ethernet-verkon toimintanopeuden yksikkö. Esimerkiksi 1 Mb/s on sama kuin bittiä sekunnissa (tai tavua sekunnissa). Verkkonimi: Nimi, jota tulostin käyttää itsestään verkossa (sanotaan myös kutsumanimeksi). Tulostimen verkkonimi on verkkoasetussivun kohdassa 1. Verkkonimen avulla voit avata tulostimen sisäisen Web-sivun. Paketti: Viesti, joka lähetetään verkon yhdestä laitteesta verkon muihin laitteisiin. file:///c /fin/ug_ethernet_glossary_fs.html (1 of 2) [12/17/ :53:58 PM]

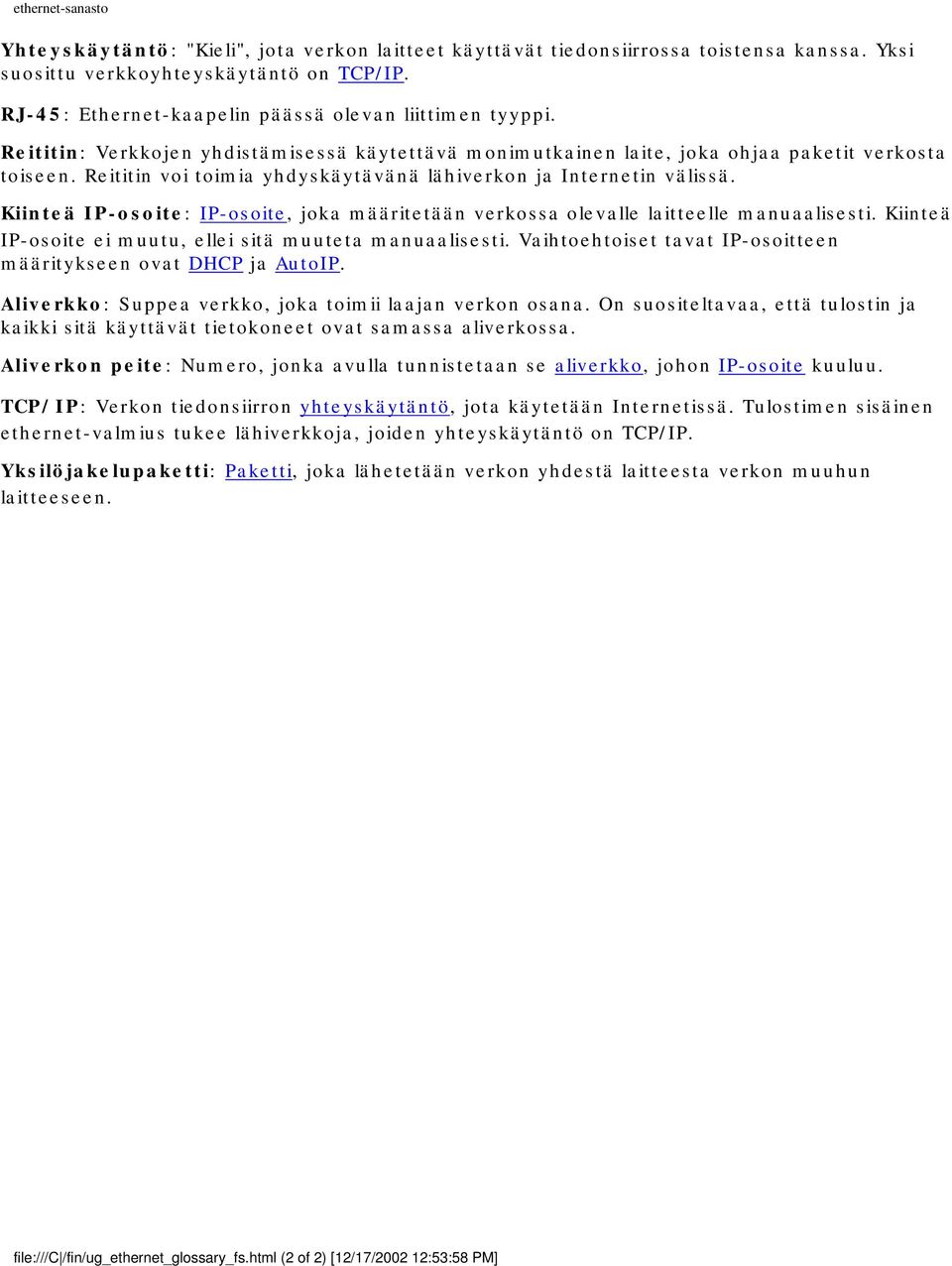

9 ethernet-sanasto Yhteyskäytäntö: "Kieli", jota verkon laitteet käyttävät tiedonsiirrossa toistensa kanssa. Yksi suosittu verkkoyhteyskäytäntö on TCP/IP. RJ-45: Ethernet-kaapelin päässä olevan liittimen tyyppi. Reititin: Verkkojen yhdistämisessä käytettävä monimutkainen laite, joka ohjaa paketit verkosta toiseen. Reititin voi toimia yhdyskäytävänä lähiverkon ja Internetin välissä. Kiinteä IP-osoite: IP-osoite, joka määritetään verkossa olevalle laitteelle manuaalisesti. Kiinteä IP-osoite ei muutu, ellei sitä muuteta manuaalisesti. Vaihtoehtoiset tavat IP-osoitteen määritykseen ovat DHCP ja AutoIP. Aliverkko: Suppea verkko, joka toimii laajan verkon osana. On suositeltavaa, että tulostin ja kaikki sitä käyttävät tietokoneet ovat samassa aliverkossa. Aliverkon peite: Numero, jonka avulla tunnistetaan se aliverkko, johon IP-osoite kuuluu. TCP/IP: Verkon tiedonsiirron yhteyskäytäntö, jota käytetään Internetissä. Tulostimen sisäinen ethernet-valmius tukee lähiverkkoja, joiden yhteyskäytäntö on TCP/IP. Yksilöjakelupaketti: Paketti, joka lähetetään verkon yhdestä laitteesta verkon muuhun laitteeseen. file:///c /fin/ug_ethernet_glossary_fs.html (2 of 2) [12/17/ :53:58 PM]

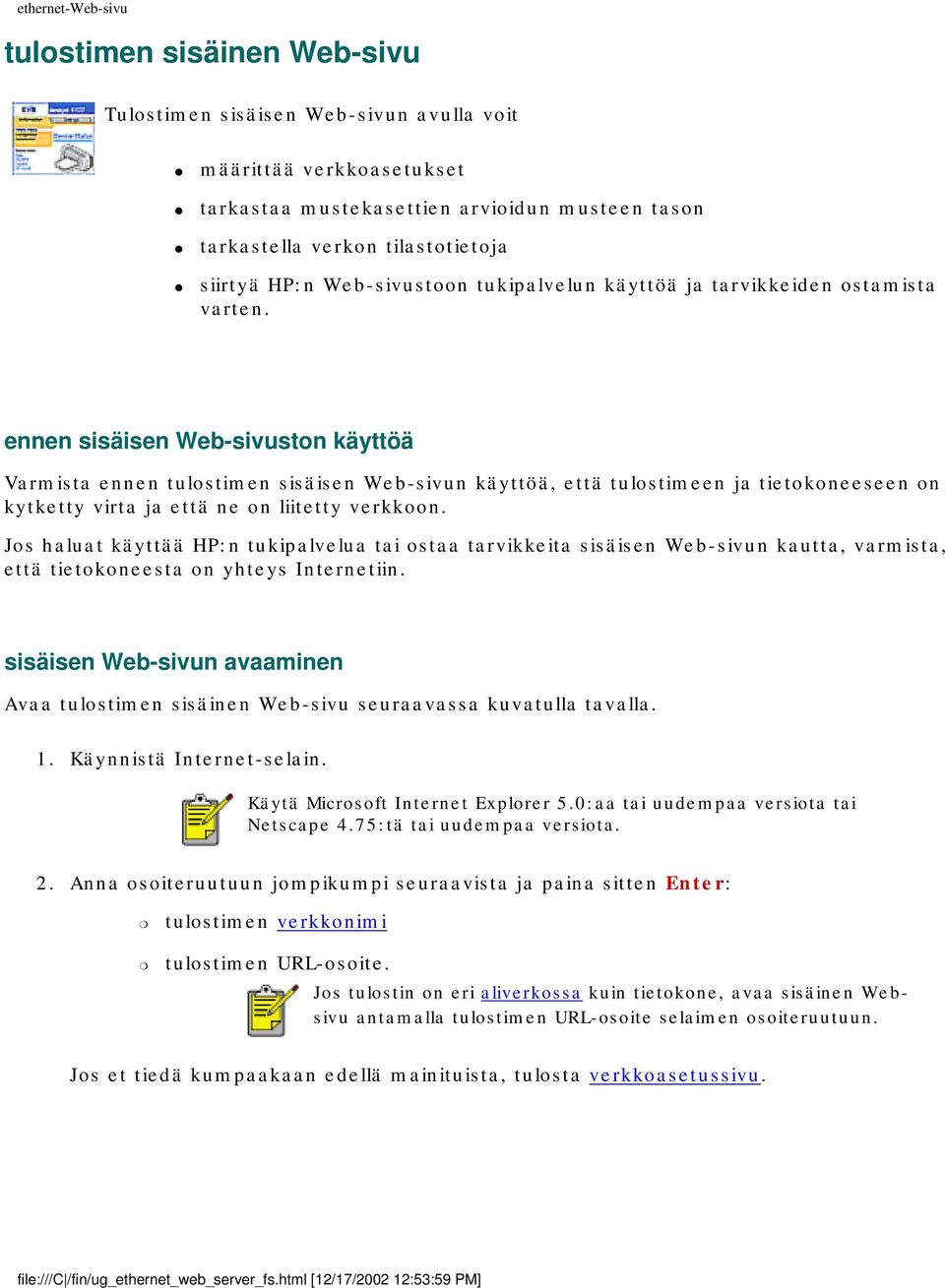

10 ethernet-web-sivu tulostimen sisäinen Web-sivu Tulostimen sisäisen Web-sivun avulla voit määrittää verkkoasetukset tarkastaa mustekasettien arvioidun musteen tason tarkastella verkon tilastotietoja siirtyä HP:n Web-sivustoon tukipalvelun käyttöä ja tarvikkeiden ostamista varten. ennen sisäisen Web-sivuston käyttöä Varmista ennen tulostimen sisäisen Web-sivun käyttöä, että tulostimeen ja tietokoneeseen on kytketty virta ja että ne on liitetty verkkoon. Jos haluat käyttää HP:n tukipalvelua tai ostaa tarvikkeita sisäisen Web-sivun kautta, varmista, että tietokoneesta on yhteys Internetiin. sisäisen Web-sivun avaaminen Avaa tulostimen sisäinen Web-sivu seuraavassa kuvatulla tavalla. 1. Käynnistä Internet-selain. Käytä Microsoft Internet Explorer 5.0:aa tai uudempaa versiota tai Netscape 4.75:tä tai uudempaa versiota. 2. Anna osoiteruutuun jompikumpi seuraavista ja paina sitten Enter: tulostimen verkkonimi tulostimen URL-osoite. Jos tulostin on eri aliverkossa kuin tietokone, avaa sisäinen Websivu antamalla tulostimen URL-osoite selaimen osoiteruutuun. Jos et tiedä kumpaakaan edellä mainituista, tulosta verkkoasetussivu. file:///c /fin/ug_ethernet_web_server_fs.html [12/17/ :53:59 PM]

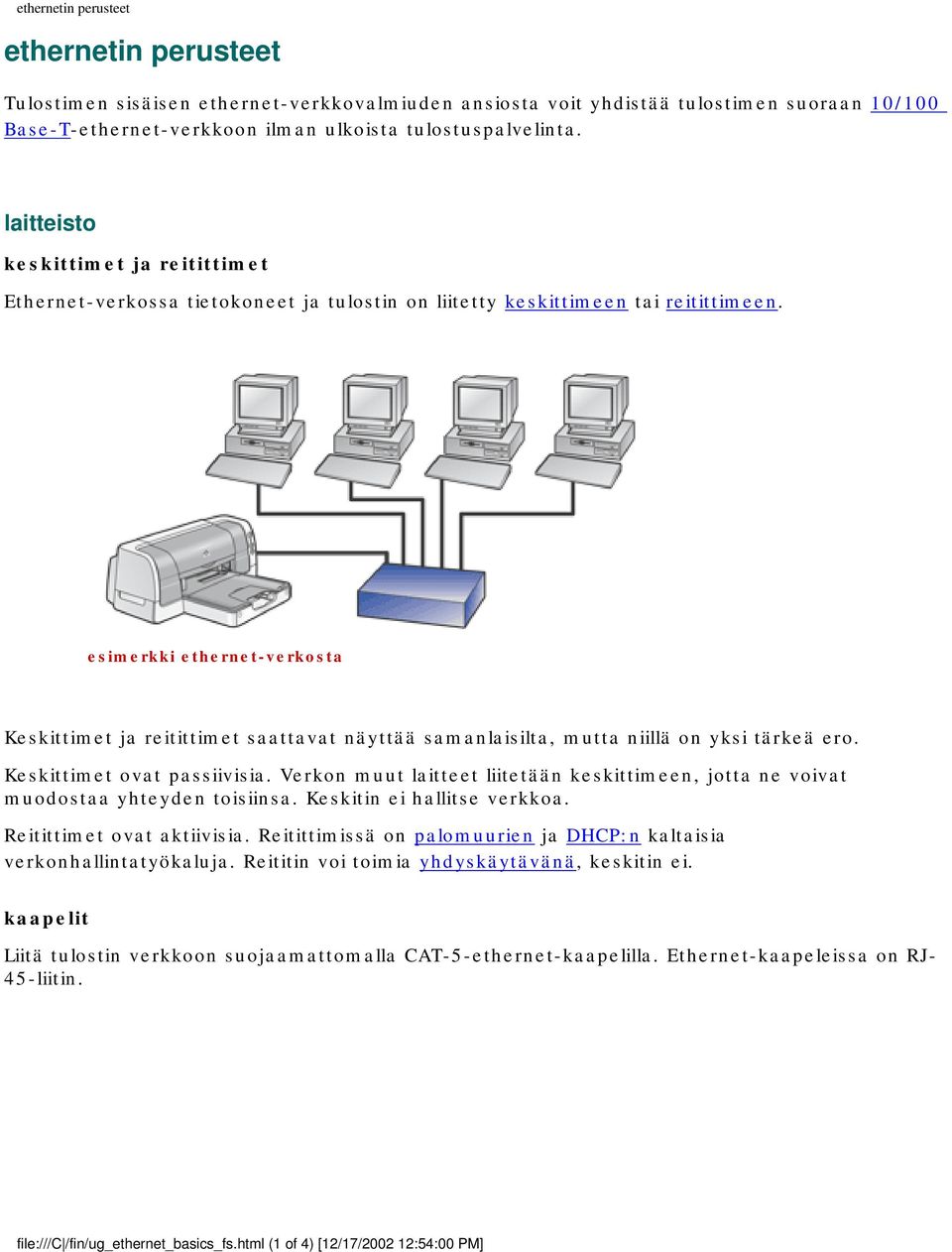

11 ethernetin perusteet ethernetin perusteet Tulostimen sisäisen ethernet-verkkovalmiuden ansiosta voit yhdistää tulostimen suoraan 10/100 Base-T-ethernet-verkkoon ilman ulkoista tulostuspalvelinta. laitteisto keskittimet ja reitittimet Ethernet-verkossa tietokoneet ja tulostin on liitetty keskittimeen tai reitittimeen. esimerkki ethernet-verkosta Keskittimet ja reitittimet saattavat näyttää samanlaisilta, mutta niillä on yksi tärkeä ero. Keskittimet ovat passiivisia. Verkon muut laitteet liitetään keskittimeen, jotta ne voivat muodostaa yhteyden toisiinsa. Keskitin ei hallitse verkkoa. Reitittimet ovat aktiivisia. Reitittimissä on palomuurien ja DHCP:n kaltaisia verkonhallintatyökaluja. Reititin voi toimia yhdyskäytävänä, keskitin ei. kaapelit Liitä tulostin verkkoon suojaamattomalla CAT-5-ethernet-kaapelilla. Ethernet-kaapeleissa on RJ- 45-liitin. file:///c /fin/ug_ethernet_basics_fs.html (1 of 4) [12/17/ :54:00 PM]

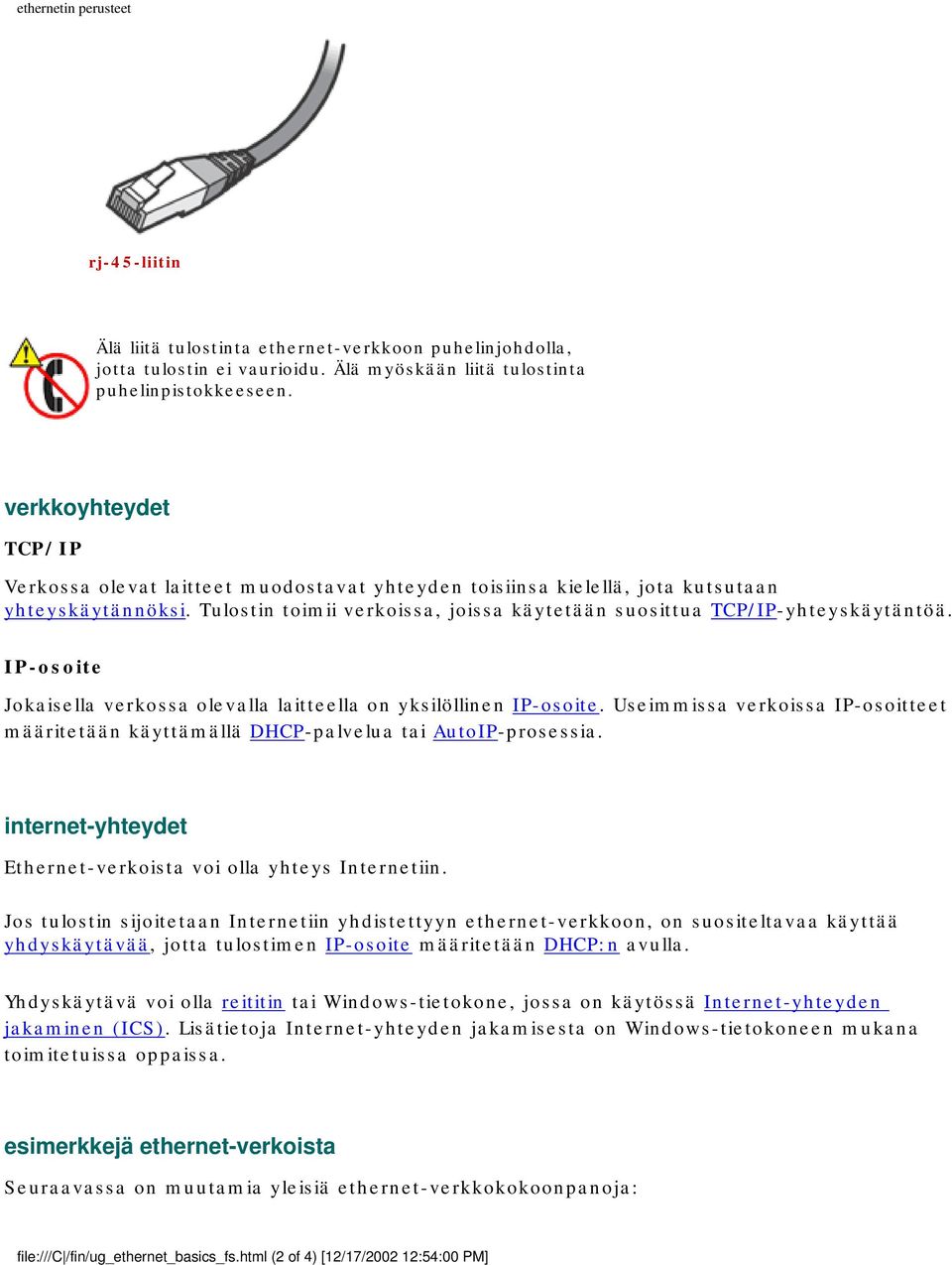

12 ethernetin perusteet rj-45-liitin Älä liitä tulostinta ethernet-verkkoon puhelinjohdolla, jotta tulostin ei vaurioidu. Älä myöskään liitä tulostinta puhelinpistokkeeseen. verkkoyhteydet TCP/IP Verkossa olevat laitteet muodostavat yhteyden toisiinsa kielellä, jota kutsutaan yhteyskäytännöksi. Tulostin toimii verkoissa, joissa käytetään suosittua TCP/IP-yhteyskäytäntöä. IP-osoite Jokaisella verkossa olevalla laitteella on yksilöllinen IP-osoite. Useimmissa verkoissa IP-osoitteet määritetään käyttämällä DHCP-palvelua tai AutoIP-prosessia. internet-yhteydet Ethernet-verkoista voi olla yhteys Internetiin. Jos tulostin sijoitetaan Internetiin yhdistettyyn ethernet-verkkoon, on suositeltavaa käyttää yhdyskäytävää, jotta tulostimen IP-osoite määritetään DHCP:n avulla. Yhdyskäytävä voi olla reititin tai Windows-tietokone, jossa on käytössä Internet-yhteyden jakaminen (ICS). Lisätietoja Internet-yhteyden jakamisesta on Windows-tietokoneen mukana toimitetuissa oppaissa. esimerkkejä ethernet-verkoista Seuraavassa on muutamia yleisiä ethernet-verkkokokoonpanoja: file:///c /fin/ug_ethernet_basics_fs.html (2 of 4) [12/17/ :54:00 PM]

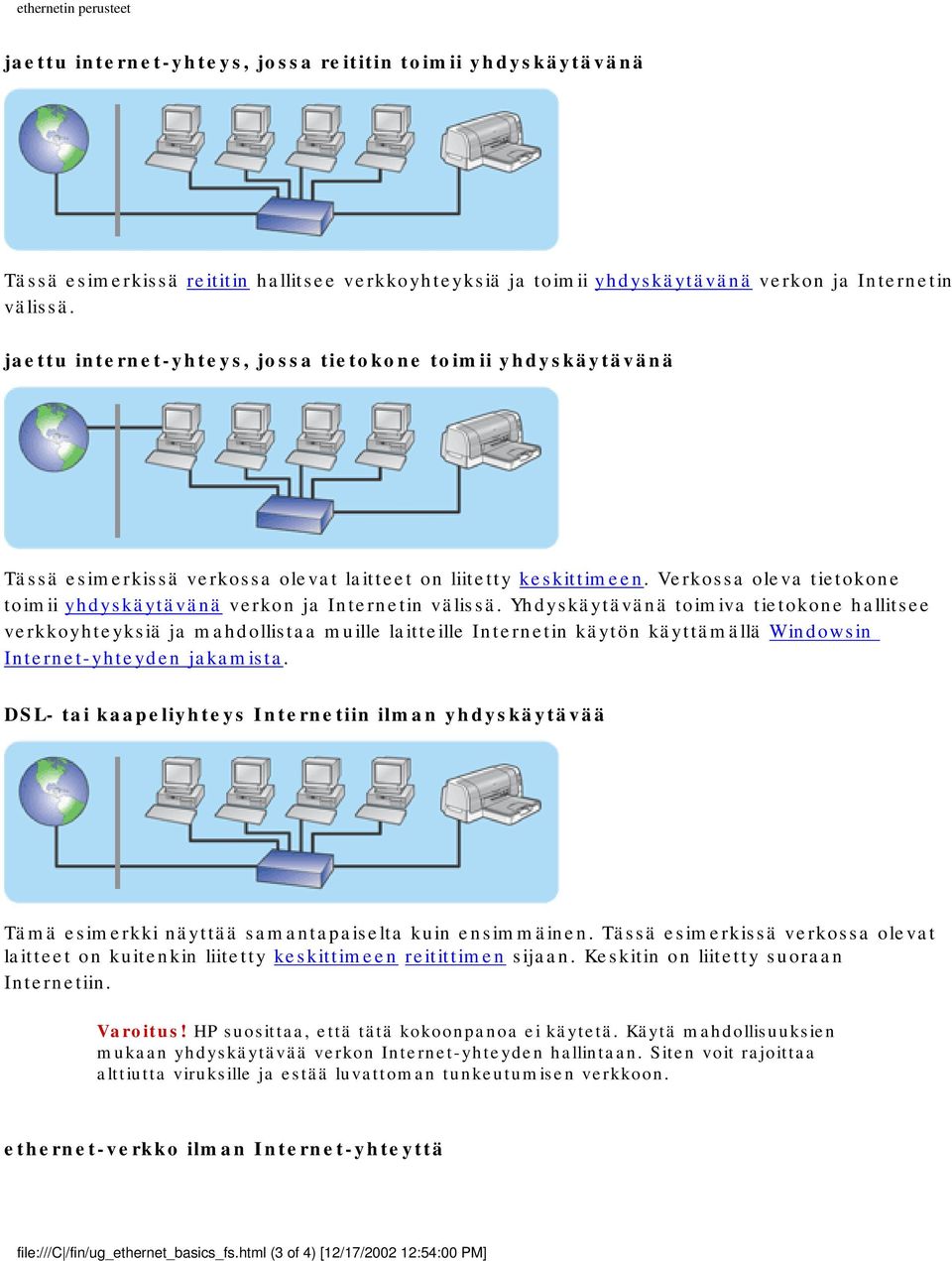

13 ethernetin perusteet jaettu internet-yhteys, jossa reititin toimii yhdyskäytävänä Tässä esimerkissä reititin hallitsee verkkoyhteyksiä ja toimii yhdyskäytävänä verkon ja Internetin välissä. jaettu internet-yhteys, jossa tietokone toimii yhdyskäytävänä Tässä esimerkissä verkossa olevat laitteet on liitetty keskittimeen. Verkossa oleva tietokone toimii yhdyskäytävänä verkon ja Internetin välissä. Yhdyskäytävänä toimiva tietokone hallitsee verkkoyhteyksiä ja mahdollistaa muille laitteille Internetin käytön käyttämällä Windowsin Internet-yhteyden jakamista. DSL- tai kaapeliyhteys Internetiin ilman yhdyskäytävää Tämä esimerkki näyttää samantapaiselta kuin ensimmäinen. Tässä esimerkissä verkossa olevat laitteet on kuitenkin liitetty keskittimeen reitittimen sijaan. Keskitin on liitetty suoraan Internetiin. Varoitus! HP suosittaa, että tätä kokoonpanoa ei käytetä. Käytä mahdollisuuksien mukaan yhdyskäytävää verkon Internet-yhteyden hallintaan. Siten voit rajoittaa alttiutta viruksille ja estää luvattoman tunkeutumisen verkkoon. ethernet-verkko ilman Internet-yhteyttä file:///c /fin/ug_ethernet_basics_fs.html (3 of 4) [12/17/ :54:00 PM]

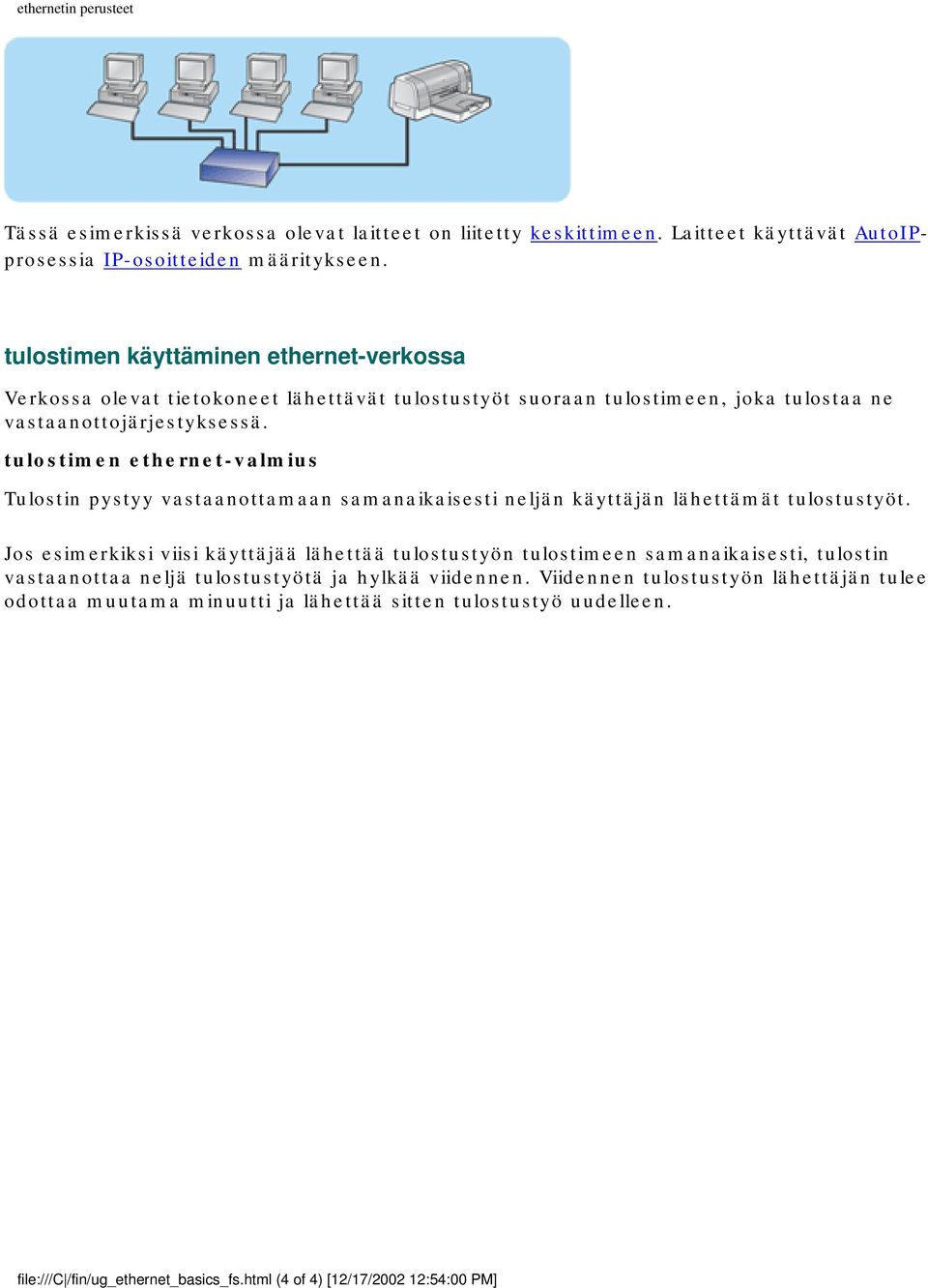

14 ethernetin perusteet Tässä esimerkissä verkossa olevat laitteet on liitetty keskittimeen. Laitteet käyttävät AutoIPprosessia IP-osoitteiden määritykseen. tulostimen käyttäminen ethernet-verkossa Verkossa olevat tietokoneet lähettävät tulostustyöt suoraan tulostimeen, joka tulostaa ne vastaanottojärjestyksessä. tulostimen ethernet-valmius Tulostin pystyy vastaanottamaan samanaikaisesti neljän käyttäjän lähettämät tulostustyöt. Jos esimerkiksi viisi käyttäjää lähettää tulostustyön tulostimeen samanaikaisesti, tulostin vastaanottaa neljä tulostustyötä ja hylkää viidennen. Viidennen tulostustyön lähettäjän tulee odottaa muutama minuutti ja lähettää sitten tulostustyö uudelleen. file:///c /fin/ug_ethernet_basics_fs.html (4 of 4) [12/17/ :54:00 PM]

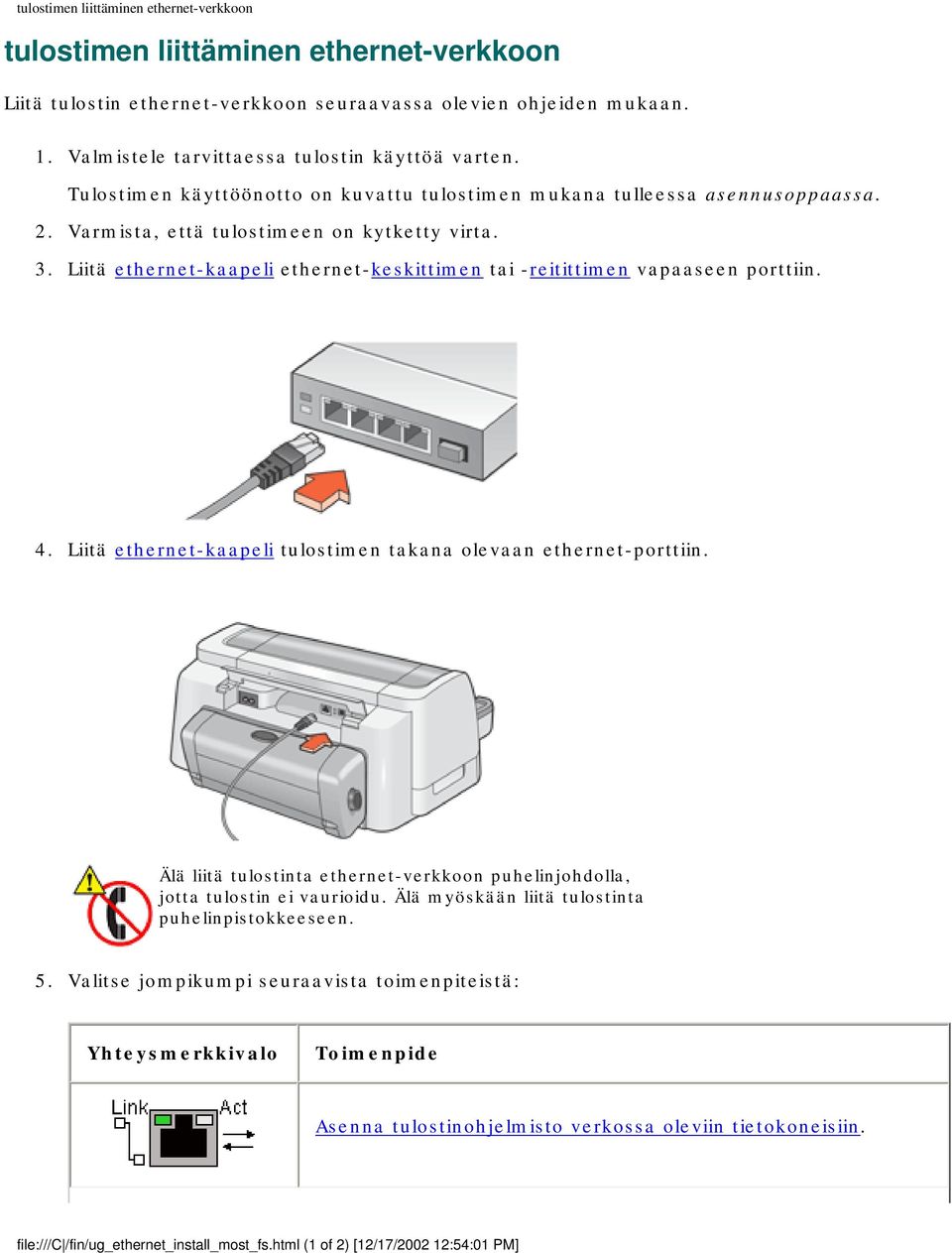

15 tulostimen liittäminen ethernet-verkkoon tulostimen liittäminen ethernet-verkkoon Liitä tulostin ethernet-verkkoon seuraavassa olevien ohjeiden mukaan. 1. Valmistele tarvittaessa tulostin käyttöä varten. Tulostimen käyttöönotto on kuvattu tulostimen mukana tulleessa asennusoppaassa. 2. Varmista, että tulostimeen on kytketty virta. 3. Liitä ethernet-kaapeli ethernet-keskittimen tai -reitittimen vapaaseen porttiin. 4. Liitä ethernet-kaapeli tulostimen takana olevaan ethernet-porttiin. Älä liitä tulostinta ethernet-verkkoon puhelinjohdolla, jotta tulostin ei vaurioidu. Älä myöskään liitä tulostinta puhelinpistokkeeseen. 5. Valitse jompikumpi seuraavista toimenpiteistä: Yhteysmerkkivalo Toimenpide Asenna tulostinohjelmisto verkossa oleviin tietokoneisiin. file:///c /fin/ug_ethernet_install_most_fs.html (1 of 2) [12/17/ :54:01 PM]

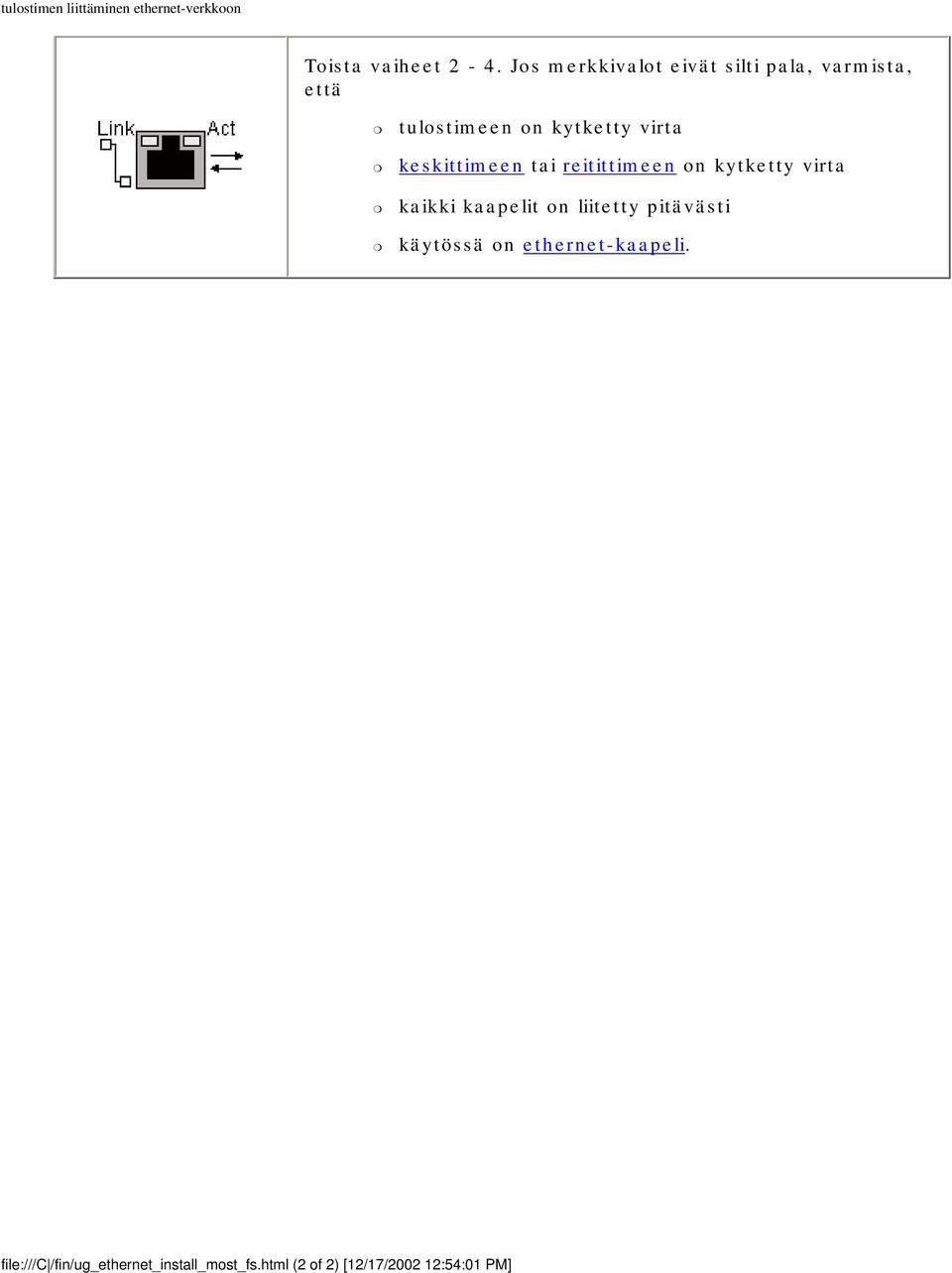

16 tulostimen liittäminen ethernet-verkkoon Toista vaiheet 2-4. Jos merkkivalot eivät silti pala, varmista, että tulostimeen on kytketty virta keskittimeen tai reitittimeen on kytketty virta kaikki kaapelit on liitetty pitävästi käytössä on ethernet-kaapeli. file:///c /fin/ug_ethernet_install_most_fs.html (2 of 2) [12/17/ :54:01 PM]

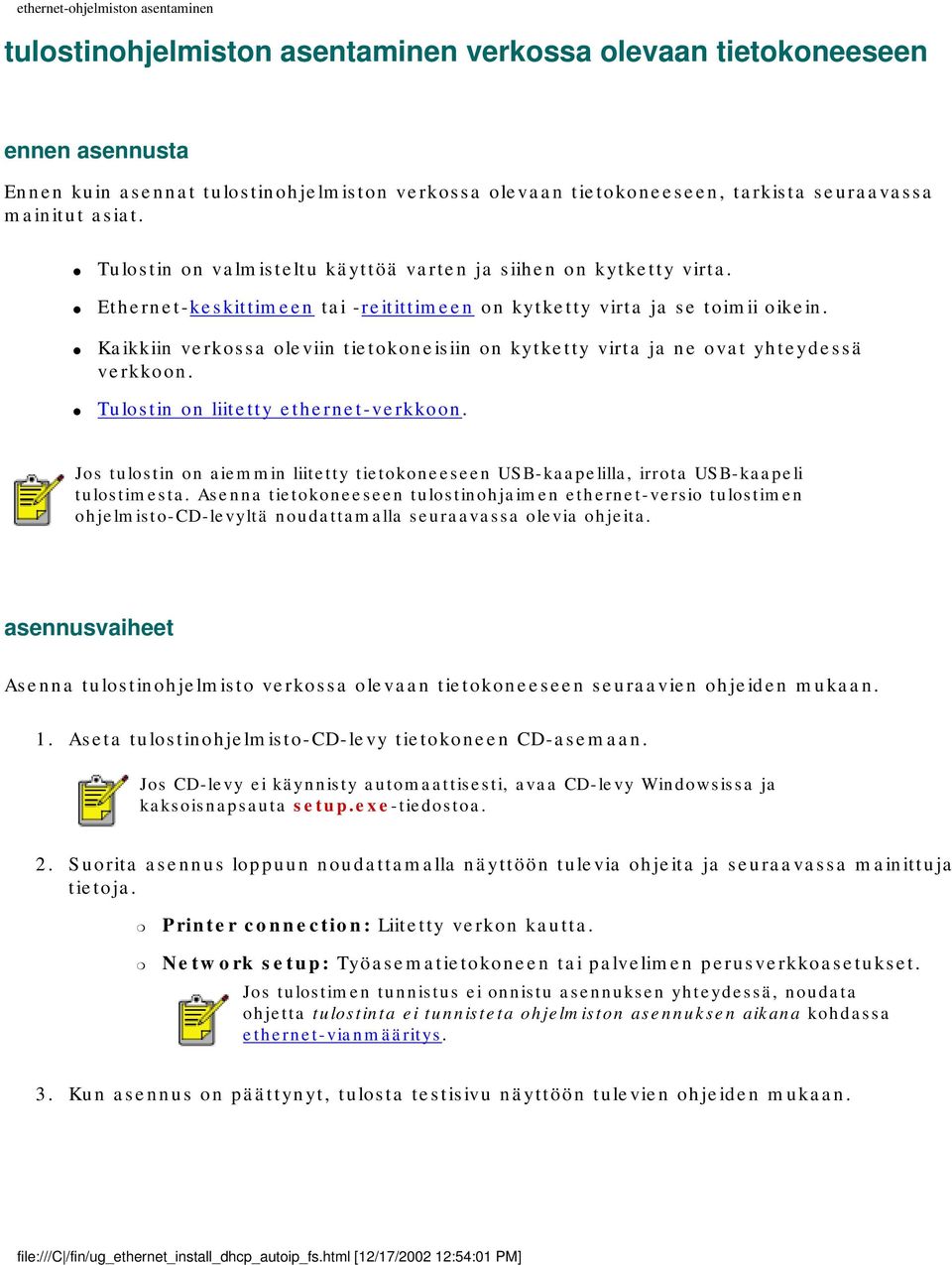

17 ethernet-ohjelmiston asentaminen tulostinohjelmiston asentaminen verkossa olevaan tietokoneeseen ennen asennusta Ennen kuin asennat tulostinohjelmiston verkossa olevaan tietokoneeseen, tarkista seuraavassa mainitut asiat. Tulostin on valmisteltu käyttöä varten ja siihen on kytketty virta. Ethernet-keskittimeen tai -reitittimeen on kytketty virta ja se toimii oikein. Kaikkiin verkossa oleviin tietokoneisiin on kytketty virta ja ne ovat yhteydessä verkkoon. Tulostin on liitetty ethernet-verkkoon. Jos tulostin on aiemmin liitetty tietokoneeseen USB-kaapelilla, irrota USB-kaapeli tulostimesta. Asenna tietokoneeseen tulostinohjaimen ethernet-versio tulostimen ohjelmisto-cd-levyltä noudattamalla seuraavassa olevia ohjeita. asennusvaiheet Asenna tulostinohjelmisto verkossa olevaan tietokoneeseen seuraavien ohjeiden mukaan. 1. Aseta tulostinohjelmisto-cd-levy tietokoneen CD-asemaan. Jos CD-levy ei käynnisty automaattisesti, avaa CD-levy Windowsissa ja kaksoisnapsauta setup.exe-tiedostoa. 2. Suorita asennus loppuun noudattamalla näyttöön tulevia ohjeita ja seuraavassa mainittuja tietoja. Printer connection: Liitetty verkon kautta. Network setup: Työasematietokoneen tai palvelimen perusverkkoasetukset. Jos tulostimen tunnistus ei onnistu asennuksen yhteydessä, noudata ohjetta tulostinta ei tunnisteta ohjelmiston asennuksen aikana kohdassa ethernet-vianmääritys. 3. Kun asennus on päättynyt, tulosta testisivu näyttöön tulevien ohjeiden mukaan. file:///c /fin/ug_ethernet_install_dhcp_autoip_fs.html [12/17/ :54:01 PM]

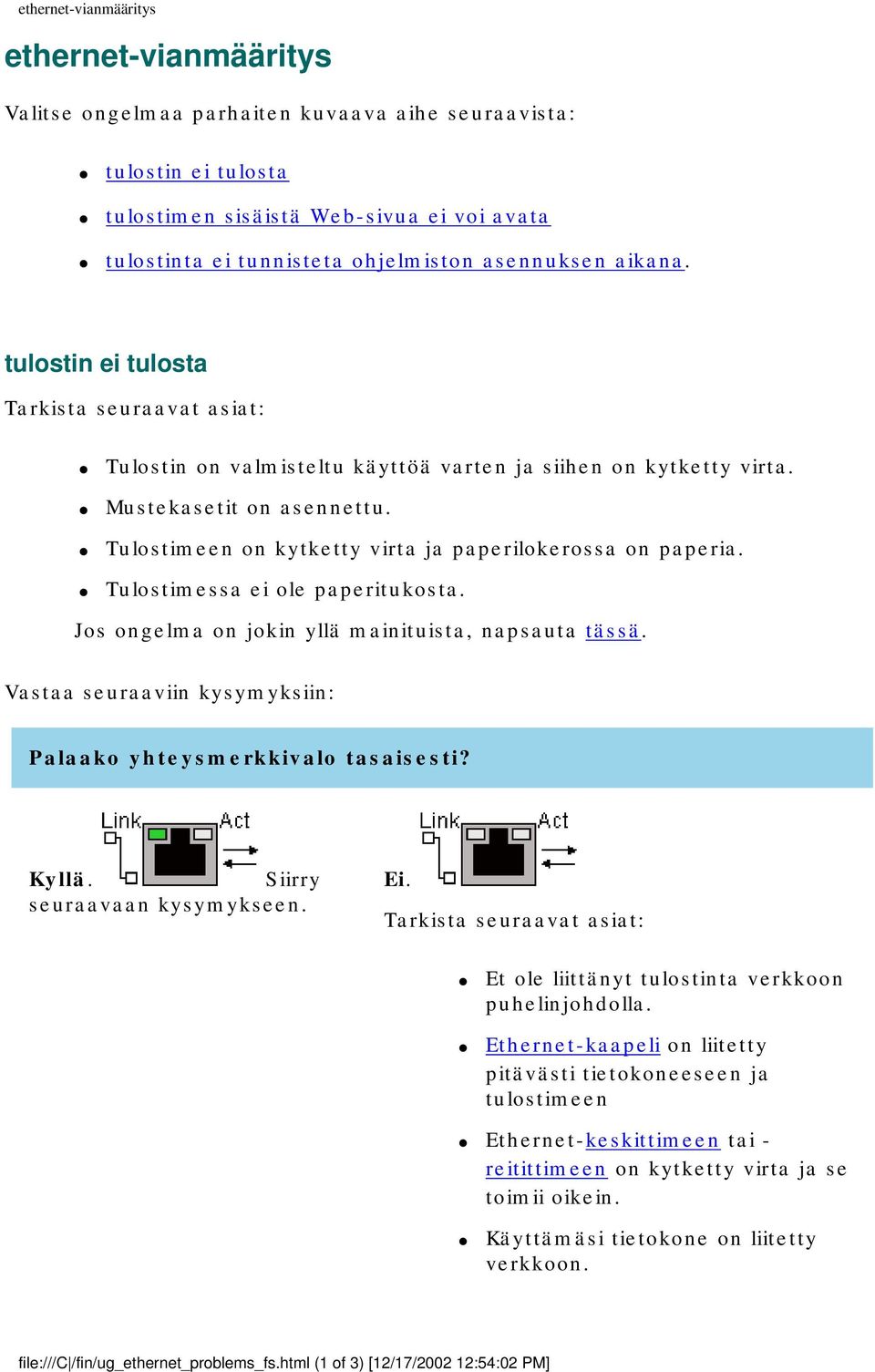

18 ethernet-vianmääritys ethernet-vianmääritys Valitse ongelmaa parhaiten kuvaava aihe seuraavista: tulostin ei tulosta tulostimen sisäistä Web-sivua ei voi avata tulostinta ei tunnisteta ohjelmiston asennuksen aikana. tulostin ei tulosta Tarkista seuraavat asiat: Tulostin on valmisteltu käyttöä varten ja siihen on kytketty virta. Mustekasetit on asennettu. Tulostimeen on kytketty virta ja paperilokerossa on paperia. Tulostimessa ei ole paperitukosta. Jos ongelma on jokin yllä mainituista, napsauta tässä. Vastaa seuraaviin kysymyksiin: Palaako yhteysmerkkivalo tasaisesti? Kyllä. Siirry seuraavaan kysymykseen. Ei. Tarkista seuraavat asiat: Et ole liittänyt tulostinta verkkoon puhelinjohdolla. Ethernet-kaapeli on liitetty pitävästi tietokoneeseen ja tulostimeen Ethernet-keskittimeen tai - reitittimeen on kytketty virta ja se toimii oikein. Käyttämäsi tietokone on liitetty verkkoon. file:///c /fin/ug_ethernet_problems_fs.html (1 of 3) [12/17/ :54:02 PM]

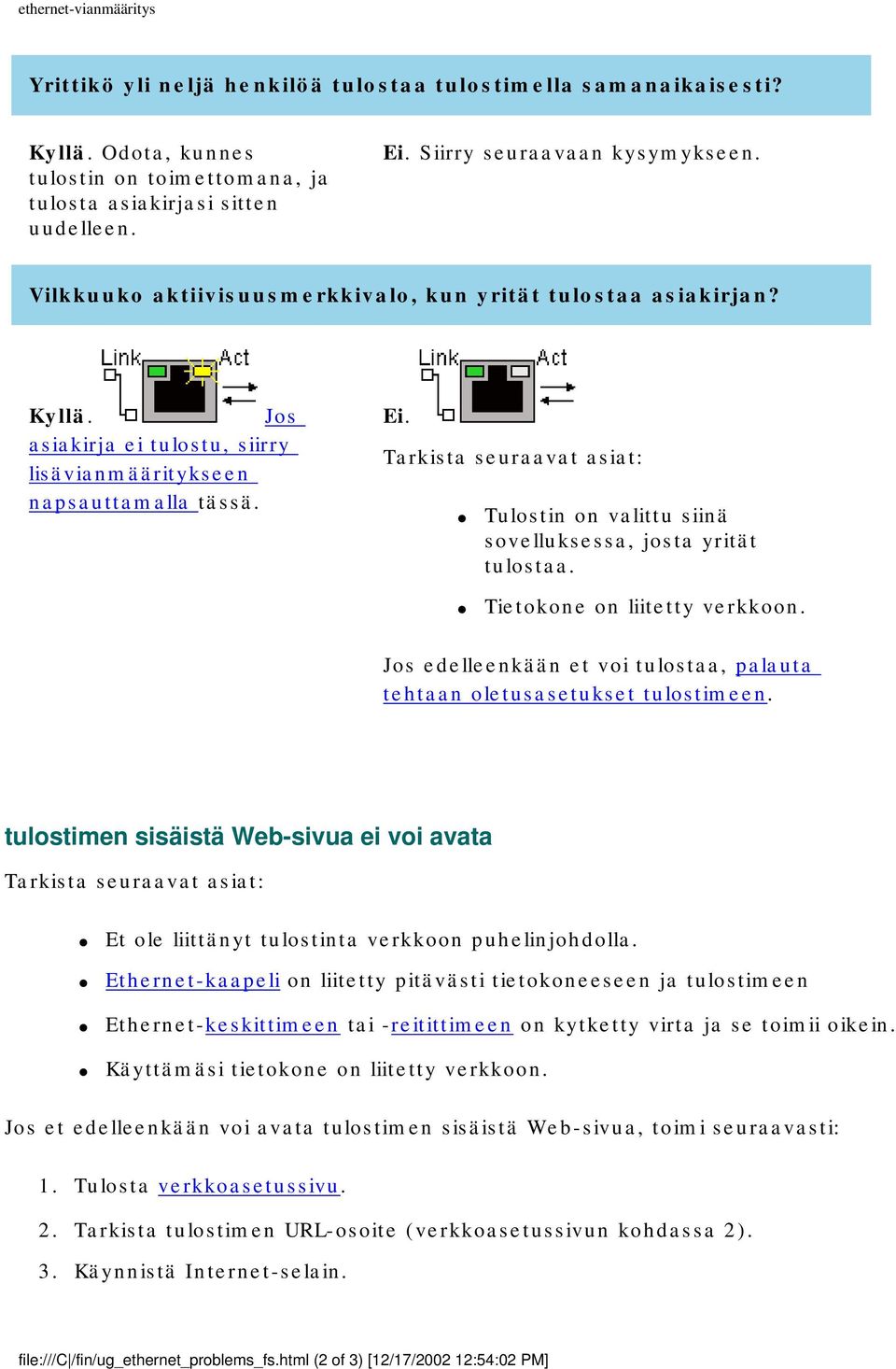

19 ethernet-vianmääritys Yrittikö yli neljä henkilöä tulostaa tulostimella samanaikaisesti? Kyllä. Odota, kunnes tulostin on toimettomana, ja tulosta asiakirjasi sitten uudelleen. Ei. Siirry seuraavaan kysymykseen. Vilkkuuko aktiivisuusmerkkivalo, kun yrität tulostaa asiakirjan? Kyllä. Jos asiakirja ei tulostu, siirry lisävianmääritykseen napsauttamalla tässä. Ei. Tarkista seuraavat asiat: Tulostin on valittu siinä sovelluksessa, josta yrität tulostaa. Tietokone on liitetty verkkoon. Jos edelleenkään et voi tulostaa, palauta tehtaan oletusasetukset tulostimeen. tulostimen sisäistä Web-sivua ei voi avata Tarkista seuraavat asiat: Et ole liittänyt tulostinta verkkoon puhelinjohdolla. Ethernet-kaapeli on liitetty pitävästi tietokoneeseen ja tulostimeen Ethernet-keskittimeen tai -reitittimeen on kytketty virta ja se toimii oikein. Käyttämäsi tietokone on liitetty verkkoon. Jos et edelleenkään voi avata tulostimen sisäistä Web-sivua, toimi seuraavasti: 1. Tulosta verkkoasetussivu. 2. Tarkista tulostimen URL-osoite (verkkoasetussivun kohdassa 2). 3. Käynnistä Internet-selain. file:///c /fin/ug_ethernet_problems_fs.html (2 of 3) [12/17/ :54:02 PM]

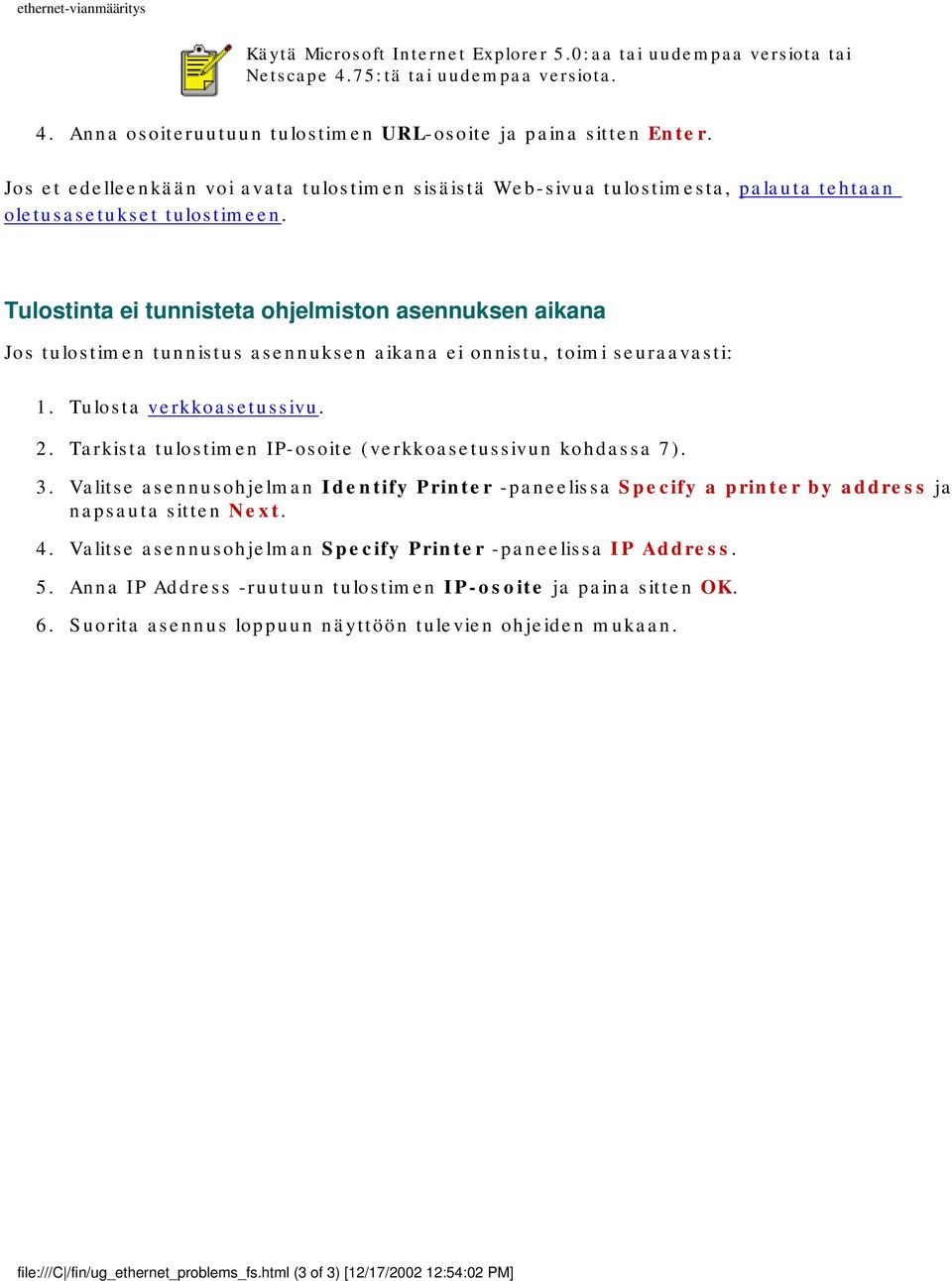

20 ethernet-vianmääritys Käytä Microsoft Internet Explorer 5.0:aa tai uudempaa versiota tai Netscape 4.75:tä tai uudempaa versiota. 4. Anna osoiteruutuun tulostimen URL-osoite ja paina sitten Enter. Jos et edelleenkään voi avata tulostimen sisäistä Web-sivua tulostimesta, palauta tehtaan oletusasetukset tulostimeen. Tulostinta ei tunnisteta ohjelmiston asennuksen aikana Jos tulostimen tunnistus asennuksen aikana ei onnistu, toimi seuraavasti: 1. Tulosta verkkoasetussivu. 2. Tarkista tulostimen IP-osoite (verkkoasetussivun kohdassa 7). 3. Valitse asennusohjelman Identify Printer -paneelissa Specify a printer by address ja napsauta sitten Next. 4. Valitse asennusohjelman Specify Printer -paneelissa IP Address. 5. Anna IP Address -ruutuun tulostimen IP-osoite ja paina sitten OK. 6. Suorita asennus loppuun näyttöön tulevien ohjeiden mukaan. file:///c /fin/ug_ethernet_problems_fs.html (3 of 3) [12/17/ :54:02 PM]

21 tehtaan oletusasetusten palauttaminen tulostimeen tehtaan oletusasetusten palauttaminen tulostimeen Kun tulostimen asetukset on määritetty ethernet-verkkoa varten, asetukset tallentuvat tulostimen muistiin. Sinun on palautettava tulostimeen tehtaan oletusasetukset, jos et pysty tulostamaan tulostimella avaamaan tulostimen sisäistä Web-sivua. Palauta tehtaan oletusasetukset tulostimeen seuraavasti: 1. Varmista, että tulostimesta on katkaistu virta. 2. Pidä peruutuspainiketta ( X ) painettuna. 3. Pidä peruutuspainiketta painettuna ja kytke tulostimeen virta painamalla virtapainiketta. 4. Vapauta peruutuspainike. 5. Varmista, että tulostimen kaikki kolme merkkivaloa vilkkuvat kaksi kertaa samanaikaisesti. kaikki kolme merkkivaloa vilkkuvat kaksi kertaa samanaikaisesti Jos merkkivalot eivät vilku, toista vaiheet 1-4. file:///c /fin/ug_ethernet_reset_fs.html [12/17/ :54:03 PM]
