ArcGIS ohjelmiston käyttöliittymä, rakenne ja perustoiminnot

Transkriptio

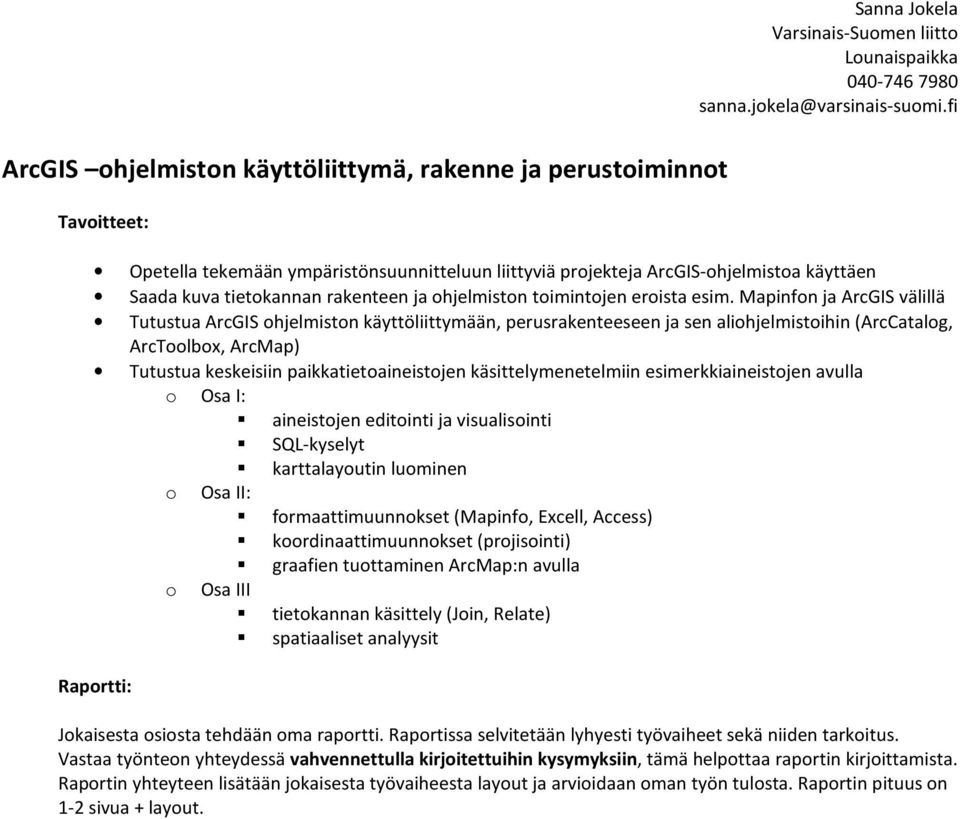

1 Sanna Jokela Varsinais-Suomen liitto Lounaispaikka ArcGIS ohjelmiston käyttöliittymä, rakenne ja perustoiminnot Tavoitteet: Opetella tekemään ympäristönsuunnitteluun liittyviä projekteja ArcGIS-ohjelmistoa käyttäen Saada kuva tietokannan rakenteen ja ohjelmiston toimintojen eroista esim. Mapinfon ja ArcGIS välillä Tutustua ArcGIS ohjelmiston käyttöliittymään, perusrakenteeseen ja sen aliohjelmistoihin (ArcCatalog, ArcToolbox, ArcMap) Tutustua keskeisiin paikkatietoaineistojen käsittelymenetelmiin esimerkkiaineistojen avulla o Osa I: aineistojen editointi ja visualisointi SQL-kyselyt karttalayoutin luominen o Osa II: formaattimuunnokset (Mapinfo, Excell, Access) koordinaattimuunnokset (projisointi) graafien tuottaminen ArcMap:n avulla o Osa III tietokannan käsittely (Join, Relate) spatiaaliset analyysit Raportti: Jokaisesta osiosta tehdään oma raportti. Raportissa selvitetään lyhyesti työvaiheet sekä niiden tarkoitus. Vastaa työnteon yhteydessä vahvennettulla kirjoitettuihin kysymyksiin, tämä helpottaa raportin kirjoittamista. Raportin yhteyteen lisätään jokaisesta työvaiheesta layout ja arvioidaan oman työn tulosta. Raportin pituus on 1-2 sivua + layout.

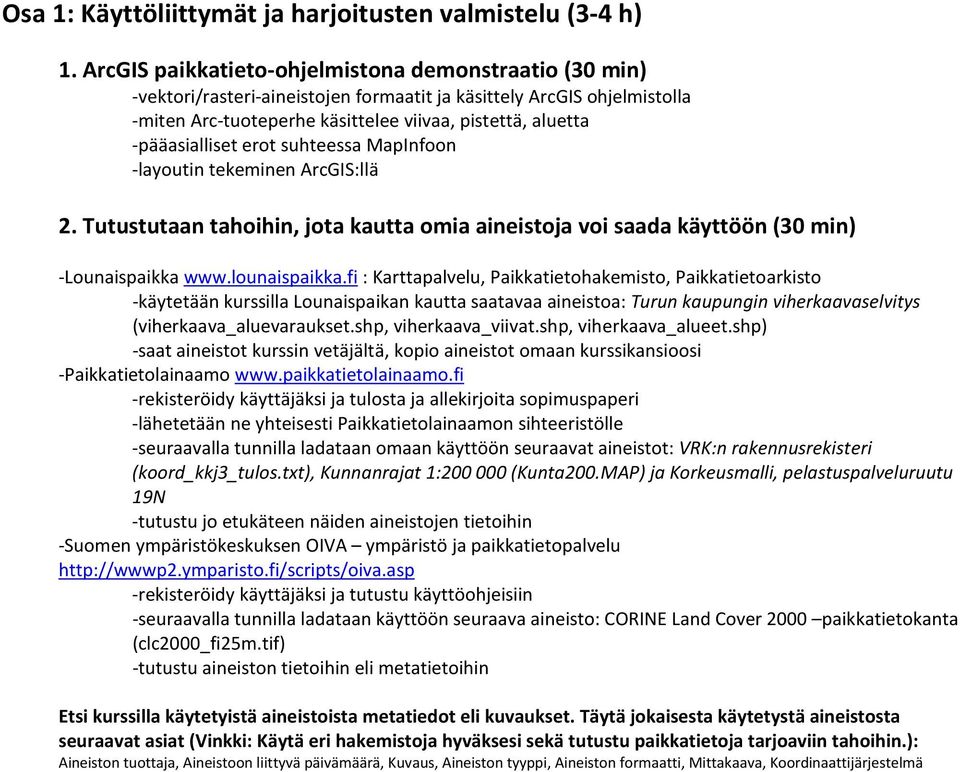

2 Osa 1: Käyttöliittymät ja harjoitusten valmistelu (3-4 h) 1. ArcGIS paikkatieto-ohjelmistona demonstraatio (30 min) -vektori/rasteri-aineistojen formaatit ja käsittely ArcGIS ohjelmistolla -miten Arc-tuoteperhe käsittelee viivaa, pistettä, aluetta -pääasialliset erot suhteessa MapInfoon -layoutin tekeminen ArcGIS:llä 2. Tutustutaan tahoihin, jota kautta omia aineistoja voi saada käyttöön (30 min) -Lounaispaikka : Karttapalvelu, Paikkatietohakemisto, Paikkatietoarkisto -käytetään kurssilla Lounaispaikan kautta saatavaa aineistoa: Turun kaupungin viherkaavaselvitys (viherkaava_aluevaraukset.shp, viherkaava_viivat.shp, viherkaava_alueet.shp) -saat aineistot kurssin vetäjältä, kopio aineistot omaan kurssikansioosi -Paikkatietolainaamo -rekisteröidy käyttäjäksi ja tulosta ja allekirjoita sopimuspaperi -lähetetään ne yhteisesti Paikkatietolainaamon sihteeristölle -seuraavalla tunnilla ladataan omaan käyttöön seuraavat aineistot: VRK:n rakennusrekisteri (koord_kkj3_tulos.txt), Kunnanrajat 1: (Kunta200.MAP) ja Korkeusmalli, pelastuspalveluruutu 19N -tutustu jo etukäteen näiden aineistojen tietoihin -Suomen ympäristökeskuksen OIVA ympäristö ja paikkatietopalvelu -rekisteröidy käyttäjäksi ja tutustu käyttöohjeisiin -seuraavalla tunnilla ladataan käyttöön seuraava aineisto: CORINE Land Cover 2000 paikkatietokanta (clc2000_fi25m.tif) -tutustu aineiston tietoihin eli metatietoihin Etsi kurssilla käytetyistä aineistoista metatiedot eli kuvaukset. Täytä jokaisesta käytetystä aineistosta seuraavat asiat (Vinkki: Käytä eri hakemistoja hyväksesi sekä tutustu paikkatietoja tarjoaviin tahoihin.): Aineiston tuottaja, Aineistoon liittyvä päivämäärä, Kuvaus, Aineiston tyyppi, Aineiston formaatti, Mittakaava, Koordinaattijärjestelmä

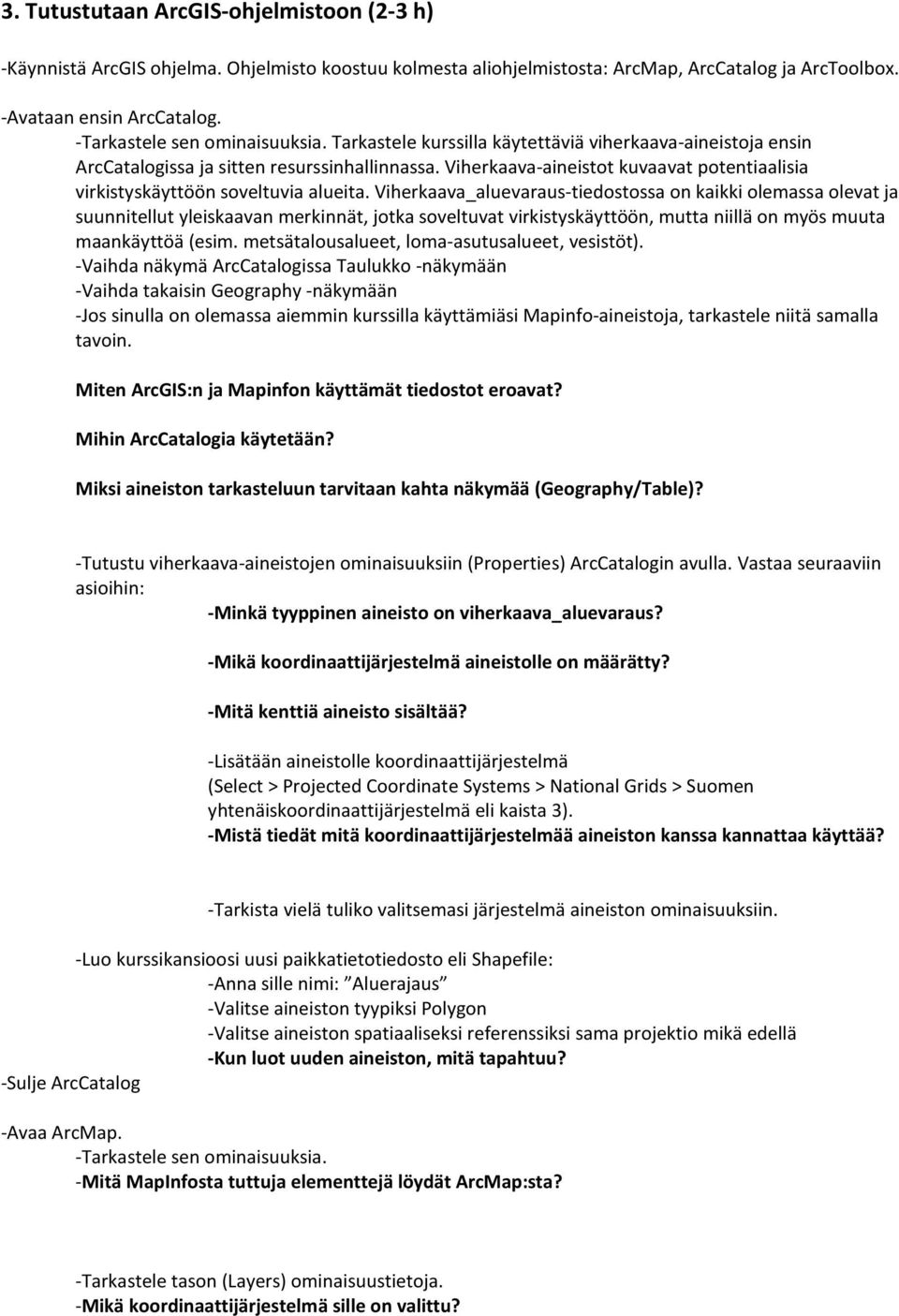

3 3. Tutustutaan ArcGIS-ohjelmistoon (2-3 h) -Käynnistä ArcGIS ohjelma. Ohjelmisto koostuu kolmesta aliohjelmistosta: ArcMap, ArcCatalog ja ArcToolbox. -Avataan ensin ArcCatalog. -Tarkastele sen ominaisuuksia. Tarkastele kurssilla käytettäviä viherkaava-aineistoja ensin ArcCatalogissa ja sitten resurssinhallinnassa. Viherkaava-aineistot kuvaavat potentiaalisia virkistyskäyttöön soveltuvia alueita. Viherkaava_aluevaraus-tiedostossa on kaikki olemassa olevat ja suunnitellut yleiskaavan merkinnät, jotka soveltuvat virkistyskäyttöön, mutta niillä on myös muuta maankäyttöä (esim. metsätalousalueet, loma-asutusalueet, vesistöt). -Vaihda näkymä ArcCatalogissa Taulukko -näkymään -Vaihda takaisin Geography -näkymään -Jos sinulla on olemassa aiemmin kurssilla käyttämiäsi Mapinfo-aineistoja, tarkastele niitä samalla tavoin. Miten ArcGIS:n ja Mapinfon käyttämät tiedostot eroavat? Mihin ArcCatalogia käytetään? Miksi aineiston tarkasteluun tarvitaan kahta näkymää (Geography/Table)? -Tutustu viherkaava-aineistojen ominaisuuksiin (Properties) ArcCatalogin avulla. Vastaa seuraaviin asioihin: -Minkä tyyppinen aineisto on viherkaava_aluevaraus? -Mikä koordinaattijärjestelmä aineistolle on määrätty? -Mitä kenttiä aineisto sisältää? -Lisätään aineistolle koordinaattijärjestelmä (Select > Projected Coordinate Systems > National Grids > Suomen yhtenäiskoordinaattijärjestelmä eli kaista 3). -Mistä tiedät mitä koordinaattijärjestelmää aineiston kanssa kannattaa käyttää? -Tarkista vielä tuliko valitsemasi järjestelmä aineiston ominaisuuksiin. -Luo kurssikansioosi uusi paikkatietotiedosto eli Shapefile: -Anna sille nimi: Aluerajaus -Valitse aineiston tyypiksi Polygon -Valitse aineiston spatiaaliseksi referenssiksi sama projektio mikä edellä -Kun luot uuden aineiston, mitä tapahtuu? -Sulje ArcCatalog -Avaa ArcMap. -Tarkastele sen ominaisuuksia. -Mitä MapInfosta tuttuja elementtejä löydät ArcMap:sta? -Tarkastele tason (Layers) ominaisuustietoja. -Mikä koordinaattijärjestelmä sille on valittu?

4 -Lisää järjestelmäksi yhtenäiskoordinaattijärjestelmä. -Nimeä Layers nimellä Viherkaava -Avataan viherkaava_aluevaraus aineisto näkymään (saat lisättyä aineistoja mustasta rastinappulasta). -Tutustu kaikessa rauhassa työtilan työkaluihin (myös valikot). -Mihin eri tarkoituksiin erilaiset työkalut ovat? -Mitä tekee Layout View? -Mitä tekee Select Features? -Kun olet valmis, paina maapallon kuvaa, jolloin näkymä palautuu koko aineiston kokoiseksi. -Tallenna työtila kurssikansioosi File > Save. Sulje työtila ja avaa se uudelleen. Minkä niminen tiedosto syntyy työtilan teosta? Miten se eroaa aineistotiedostoista? Entä MapInfon työtilasta? -Avaa Toolbox -Tutustu rauhassa Toolboxin eri toimintoihin. -Mitä Toolboxin avulla voi tehdä? -Etsi työkalu, jonka avulla voisit leikata kaksi vektoriaineisto keskenään, siten että lopputulokseksi jäisi niiden molempien yhteinen alue (kuten kuvassa ). -Mikä työkalu on kyseessä? -Tutustutaan Toolboxin toimintaan lähemmin osiossa Aineistojen editointi ja kyselyt (Tarkista,että ArcMap on auki ja että olet avannut viherkaava_aluevaraus-aineiston näkyviin.) -Kaikki paikkatietoaineistot koostuvat geometrisista objekteista sekä niihin liittyvistä ominaisuuksista. Molempia näistä pystyy editoimaan sekä tekemään niihin kyselyitä. -Tutustu viherkaava_aluevaraus-aineiston ominaisuustietoihin avaamalla näkymään aineiston ominaisuustietotaulukko eli attribuuttitaulukko -Järjestä taulukon tiedot siten, että VIHERKAAVA sarake on aakkosjärjestyksessä -Lisää uusi sarake taulukkoon (Add Fields). Anna sille nimeksi MERKINTA ja Tyypiksi Text. Määritä sarakkeen tekstin pituudeksi 10. -Mitä muita vaihtoehtoja sarakkeen tyypiksi oli? Mitä tekstin pituus 10 tarkoittaa? -Huomasit, että VIHERKAAVA sarakkeella on arvona erilaisia kirjaimia, jotka kuvaava viherkaavan maankäyttömerkintöjä. Kaavoituksessa käytetään yleensä selkeitä värejä

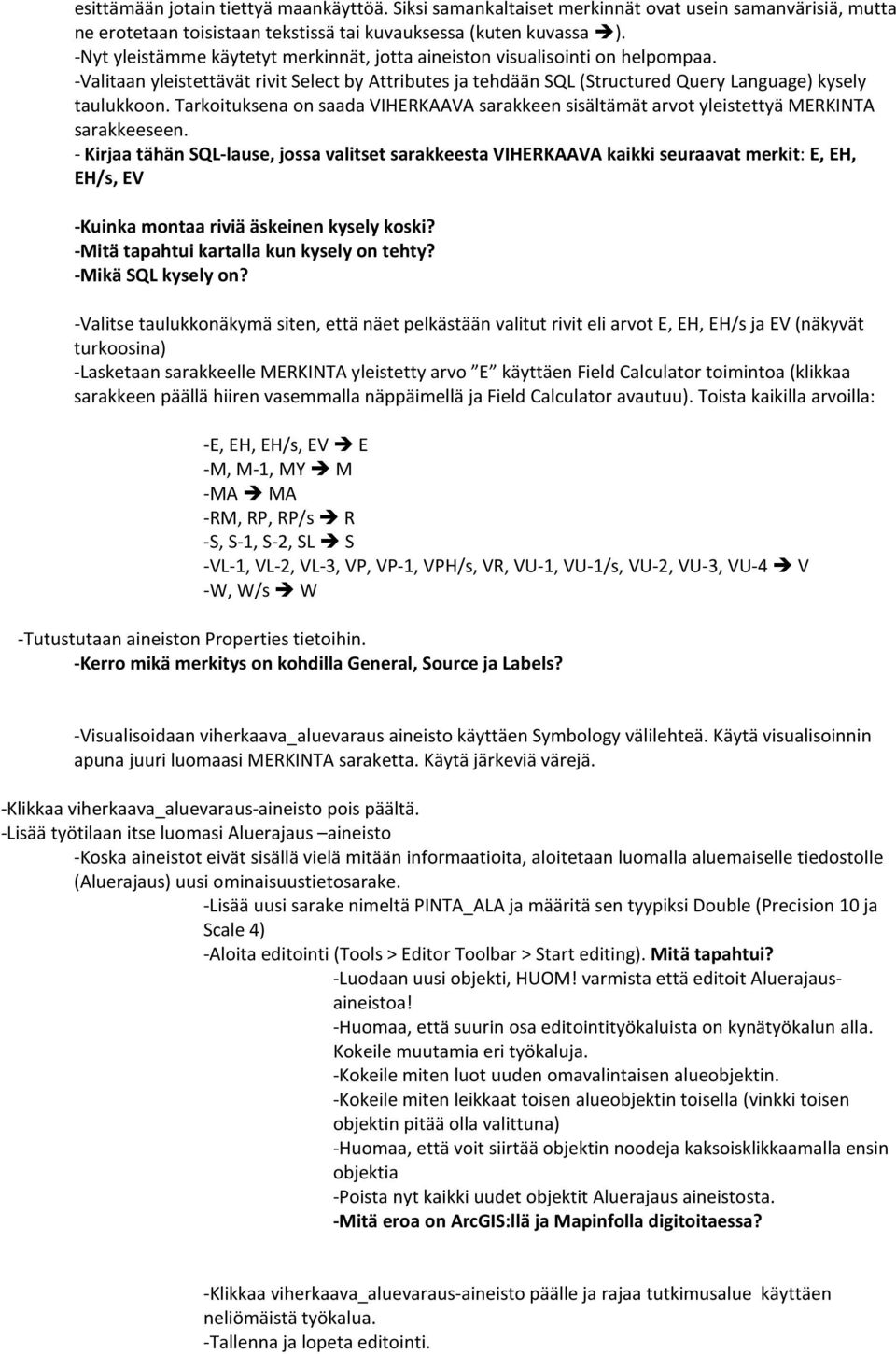

5 esittämään jotain tiettyä maankäyttöä. Siksi samankaltaiset merkinnät ovat usein samanvärisiä, mutta ne erotetaan toisistaan tekstissä tai kuvauksessa (kuten kuvassa ). -Nyt yleistämme käytetyt merkinnät, jotta aineiston visualisointi on helpompaa. -Valitaan yleistettävät rivit Select by Attributes ja tehdään SQL (Structured Query Language) kysely taulukkoon. Tarkoituksena on saada VIHERKAAVA sarakkeen sisältämät arvot yleistettyä MERKINTA sarakkeeseen. - Kirjaa tähän SQL-lause, jossa valitset sarakkeesta VIHERKAAVA kaikki seuraavat merkit: E, EH, EH/s, EV -Kuinka montaa riviä äskeinen kysely koski? -Mitä tapahtui kartalla kun kysely on tehty? -Mikä SQL kysely on? -Valitse taulukkonäkymä siten, että näet pelkästään valitut rivit eli arvot E, EH, EH/s ja EV (näkyvät turkoosina) -Lasketaan sarakkeelle MERKINTA yleistetty arvo E käyttäen Field Calculator toimintoa (klikkaa sarakkeen päällä hiiren vasemmalla näppäimellä ja Field Calculator avautuu). Toista kaikilla arvoilla: -E, EH, EH/s, EV E -M, M-1, MY M -MA MA -RM, RP, RP/s R -S, S-1, S-2, SL S -VL-1, VL-2, VL-3, VP, VP-1, VPH/s, VR, VU-1, VU-1/s, VU-2, VU-3, VU-4 V -W, W/s W -Tutustutaan aineiston Properties tietoihin. -Kerro mikä merkitys on kohdilla General, Source ja Labels? -Visualisoidaan viherkaava_aluevaraus aineisto käyttäen Symbology välilehteä. Käytä visualisoinnin apuna juuri luomaasi MERKINTA saraketta. Käytä järkeviä värejä. -Klikkaa viherkaava_aluevaraus-aineisto pois päältä. -Lisää työtilaan itse luomasi Aluerajaus aineisto -Koska aineistot eivät sisällä vielä mitään informaatioita, aloitetaan luomalla aluemaiselle tiedostolle (Aluerajaus) uusi ominaisuustietosarake. -Lisää uusi sarake nimeltä PINTA_ALA ja määritä sen tyypiksi Double (Precision 10 ja Scale 4) -Aloita editointi (Tools > Editor Toolbar > Start editing). Mitä tapahtui? -Luodaan uusi objekti, HUOM! varmista että editoit Aluerajausaineistoa! -Huomaa, että suurin osa editointityökaluista on kynätyökalun alla. Kokeile muutamia eri työkaluja. -Kokeile miten luot uuden omavalintaisen alueobjektin. -Kokeile miten leikkaat toisen alueobjektin toisella (vinkki toisen objektin pitää olla valittuna) -Huomaa, että voit siirtää objektin noodeja kaksoisklikkaamalla ensin objektia -Poista nyt kaikki uudet objektit Aluerajaus aineistosta. -Mitä eroa on ArcGIS:llä ja Mapinfolla digitoitaessa? -Klikkaa viherkaava_aluevaraus-aineisto päälle ja rajaa tutkimusalue käyttäen neliömäistä työkalua. -Tallenna ja lopeta editointi.

6 -Lasketaan Aluerajaus aineiston pinta-ala käyttäen hyväksi ominaisuustaulukkoa ja sarakkeen Calculate Geometry toimintoa. Mikä on tutkimusalueesi pinta-ala neliökilometreinä? -Lisää uusi sarake: LISATIETOA (valitse tyypiksi Tekstikenttä ja pituudeksi 50). Koeta lisätä tietoa tutkimusalueestasi sarakkeen riville. Mitä tapahtui ja miksi? -Visualisoi tutkimusaluepolygonisi siten, että viherkaava-aineisto näkyy sen alta. -Lisää uusi Data Frame näkymään ja nimeä se nimellä Viherkaava2. ja raahaa tai lisää viherkaava_aluevarausaineisto siihen. Katso mitä tapahtui Layout-ikkunassa (paperin kuva karttaikkunan alareunassa). -Visualisoi tällä kertaa viherkaava_aluevaraus-aineisto käyttäen VIHERKAAVA saraketta ja anna aineistolle sen mukaan myös labelit. -Lisää layout-ikkunaan otsikko, legenda, mittakaava sekä pohjoisnuoli. Huomaa, että ne liittyvä aina aktiivisena olevaan Data Frameen. -Huomaa, että voit muuttaa tason tekstejä jos haluat. -Koita luoda siisti karttaesitys. Raporttiin: Vastaukset kysymyksiin sekä layout: Raportissa vastataan myös seuraaviin kysymyksiin: -Miten ArcGIS eroaa Mapinfosta? -Miten luot hyvän kartan? -Mistä löydän itselleni soveltuvia aineistoja?
