Käyttöohje CF-MC Master Controller -pääohjain

Koko: px
Aloita esitys sivulta:

Download "Käyttöohje CF-MC Master Controller -pääohjain"

Transkriptio

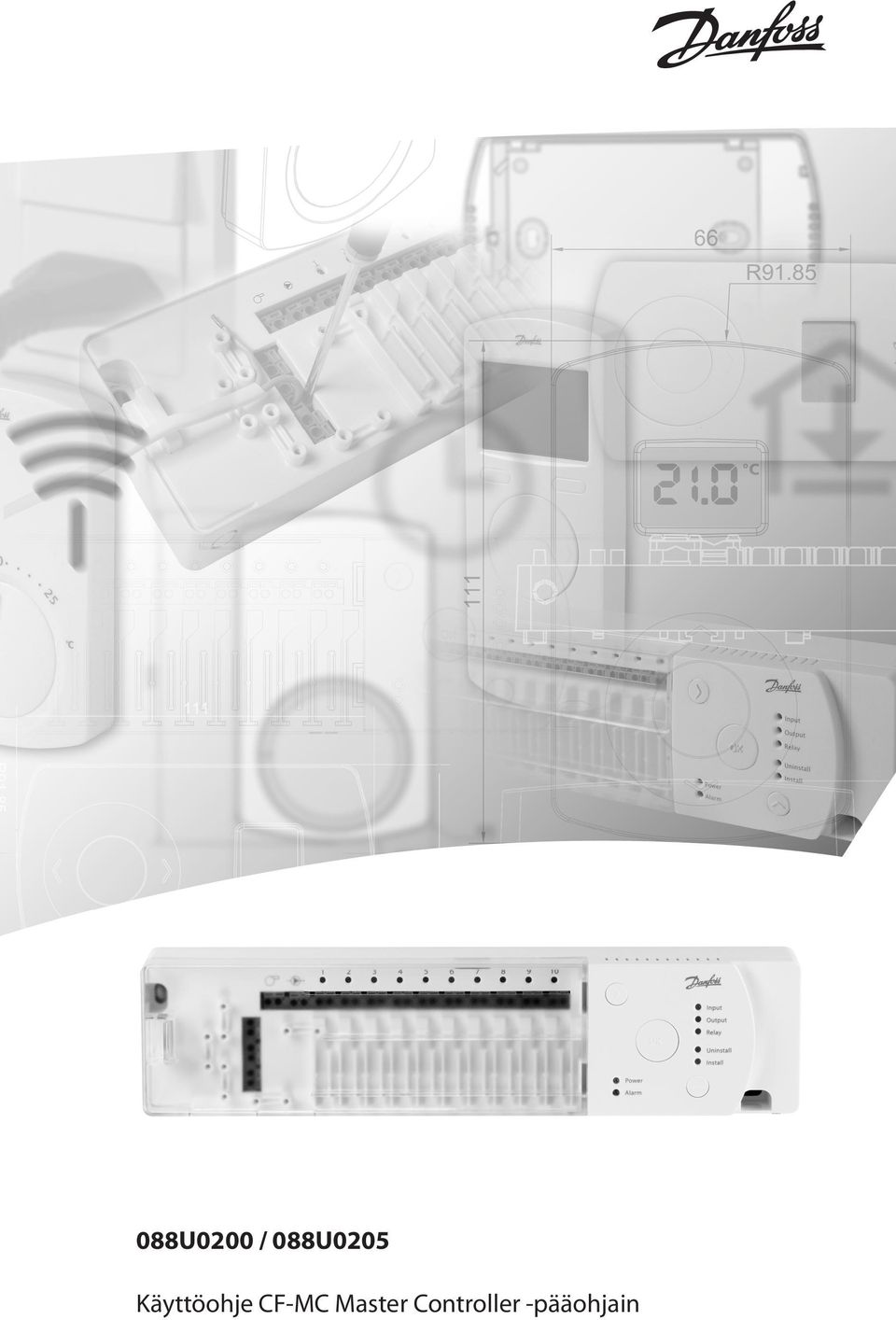

1 088U0200 / 088U0205 Käyttöohje

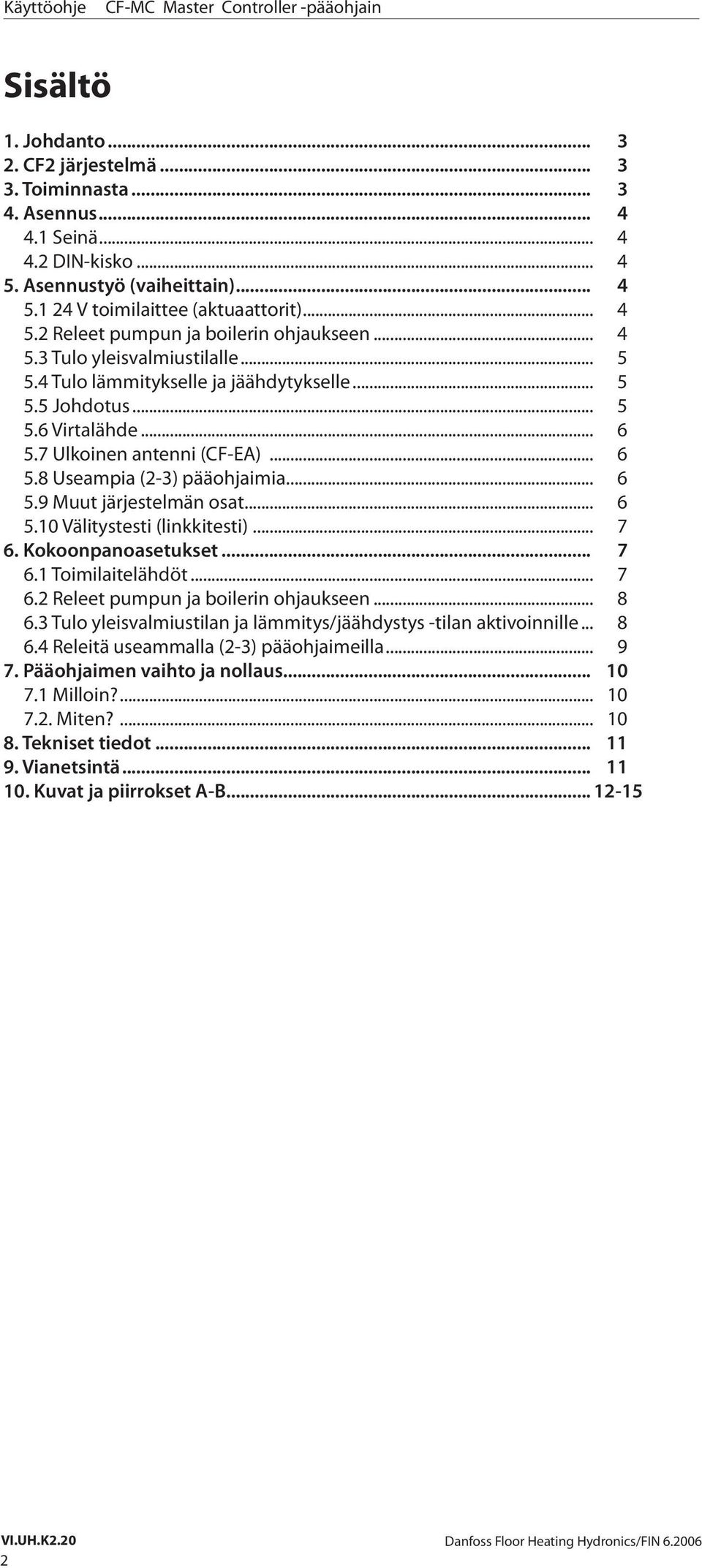

2 Sisältö 1. Johdanto CF2 järjestelmä Toiminnasta Asennus Seinä DIN-kisko Asennustyö (vaiheittain) V toimilaittee (aktuaattorit) Releet pumpun ja boilerin ohjaukseen Tulo yleisvalmiustilalle Tulo lämmitykselle ja jäähdytykselle Johdotus Virtalähde Ulkoinen antenni (CF-EA) Useampia (2-3) pääohjaimia Muut järjestelmän osat Välitystesti (linkkitesti) Kokoonpanoasetukset Toimilaitelähdöt Releet pumpun ja boilerin ohjaukseen Tulo yleisvalmiustilan ja lämmitys/jäähdystys -tilan aktivoinnille Releitä useammalla (2-3) pääohjaimeilla Pääohjaimen vaihto ja nollaus Milloin? Miten? Tekniset tiedot Vianetsintä Kuvat ja piirrokset A-B

3 1. Johdanto Master Controller -pääohjain, CF-MC, on osa Danfossin langatonta CF2-hydronic lattialämmityksen ohjausjärjestelmää. CF2 perustuu kaksisuuntaiseen langattomaan tiedonsiirtoon ja tarjoaa välitysturvallisuutta, helpon langattoman asennuksen, erinomaisen yksittäisten huoneitten lämmönohjauksen ja siksi täysmukavuuden ja paremman energiatehokkuuden. Järjestelmällä on useita hyödyllisiä piirteitä ja helppokäyttöisiä sovellustoimintoja. Tämä sisältää CF-MC -pääohjaimen oikosulku suojatut lähdöt, säätelyn PÄÄLLÄ/POIS PÄÄLTÄ tai PWM-periaatteella (pulssin leveyden moduloinnilla), valmiustilan, erilliset releet sekä pumpun että boilerin ohjaukseen, itsetestiohjelman ja virheenilmaisimet, langattomat testimahdollisuudet kaikentyyppisille huoneiden termostaateille, helppo järjestelmän langaton käyttö ja laajennettu toiminnallisuus lisävarusteena saatavalla kauko-ohjaimella sekä signaalivahvistimella laajempaa langatonta käyttöä varten. 2. CF2 järjestelmä - kuva 1 a) Master Controller -pääohjain, CF-MC b) Huonetermostaatti, CF-RS, -RP, -RD ja -RF c) Remote Controller -kauko-ohjain, CF-RC d) Repeater Unit -signaalivahvistin, CF-RU e) Ulkoinen antenni, CF-EA 3. Toiminnasta, kuva 2 Valikon valintapainike Valikko-LEDit Lähdön ja asetusten valintapainike OK -painike Lähdön LEDit Lähtökaapelin kiinnitys Releet pumpulle ja boilerille Tulo lämmitykselle/jäähdytykselle (ulkoinen ON/OFF -kytkin) Tulo yleisvalmiustilalle (8 C) (ulkoinen ON/OFF -kytkin) Virtalähde (230V) Etukannen vapautin Ulkoinen antenniliitäntä 3

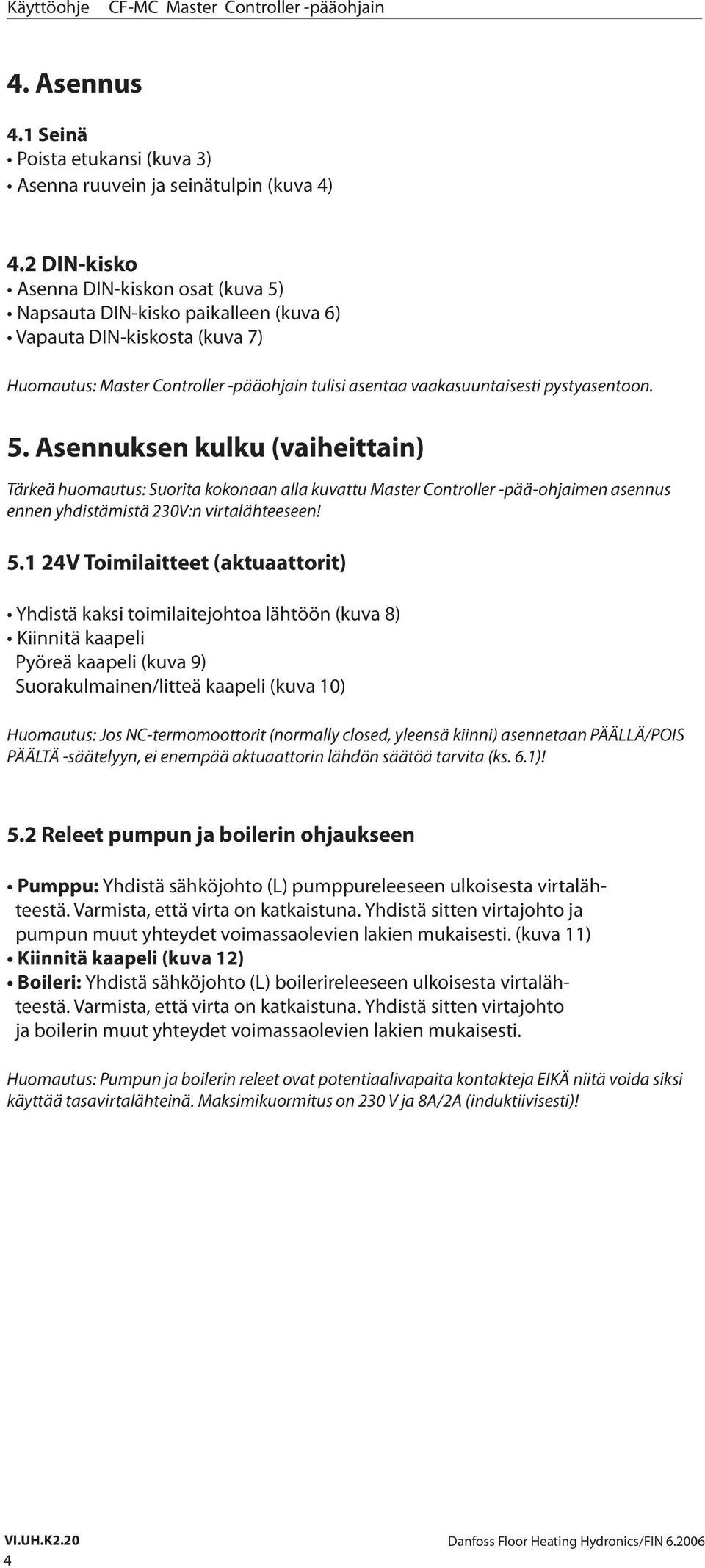

4 4. Asennus 4.1 Seinä Poista etukansi (kuva 3) Asenna ruuvein ja seinätulpin (kuva 4) 4.2 DIN-kisko Asenna DIN-kiskon osat (kuva 5) Napsauta DIN-kisko paikalleen (kuva 6) Vapauta DIN-kiskosta (kuva 7) Huomautus: Master Controller -pääohjain tulisi asentaa vaakasuuntaisesti pystyasentoon. 5. Asennuksen kulku (vaiheittain) Tärkeä huomautus: Suorita kokonaan alla kuvattu Master Controller -pää-ohjaimen asennus ennen yhdistämistä 230V:n virtalähteeseen! V Toimilaitteet (aktuaattorit) Yhdistä kaksi toimilaitejohtoa lähtöön (kuva 8) Kiinnitä kaapeli Pyöreä kaapeli (kuva 9) Suorakulmainen/litteä kaapeli (kuva 10) Huomautus: Jos NC-termomoottorit (normally closed, yleensä kiinni) asennetaan PÄÄLLÄ/POIS PÄÄLTÄ -säätelyyn, ei enempää aktuaattorin lähdön säätöä tarvita (ks. 6.1)! 5.2 Releet pumpun ja boilerin ohjaukseen Pumppu: Yhdistä sähköjohto (L) pumppureleeseen ulkoisesta virtalähteestä. Varmista, että virta on katkaistuna. Yhdistä sitten virtajohto ja pumpun muut yhteydet voimassaolevien lakien mukaisesti. (kuva 11) Kiinnitä kaapeli (kuva 12) Boileri: Yhdistä sähköjohto (L) boilerireleeseen ulkoisesta virtalähteestä. Varmista, että virta on katkaistuna. Yhdistä sitten virtajohto ja boilerin muut yhteydet voimassaolevien lakien mukaisesti. Huomautus: Pumpun ja boilerin releet ovat potentiaalivapaita kontakteja EIKÄ niitä voida siksi käyttää tasavirtalähteinä. Maksimikuormitus on 230 V ja 8A/2A (induktiivisesti)! 4

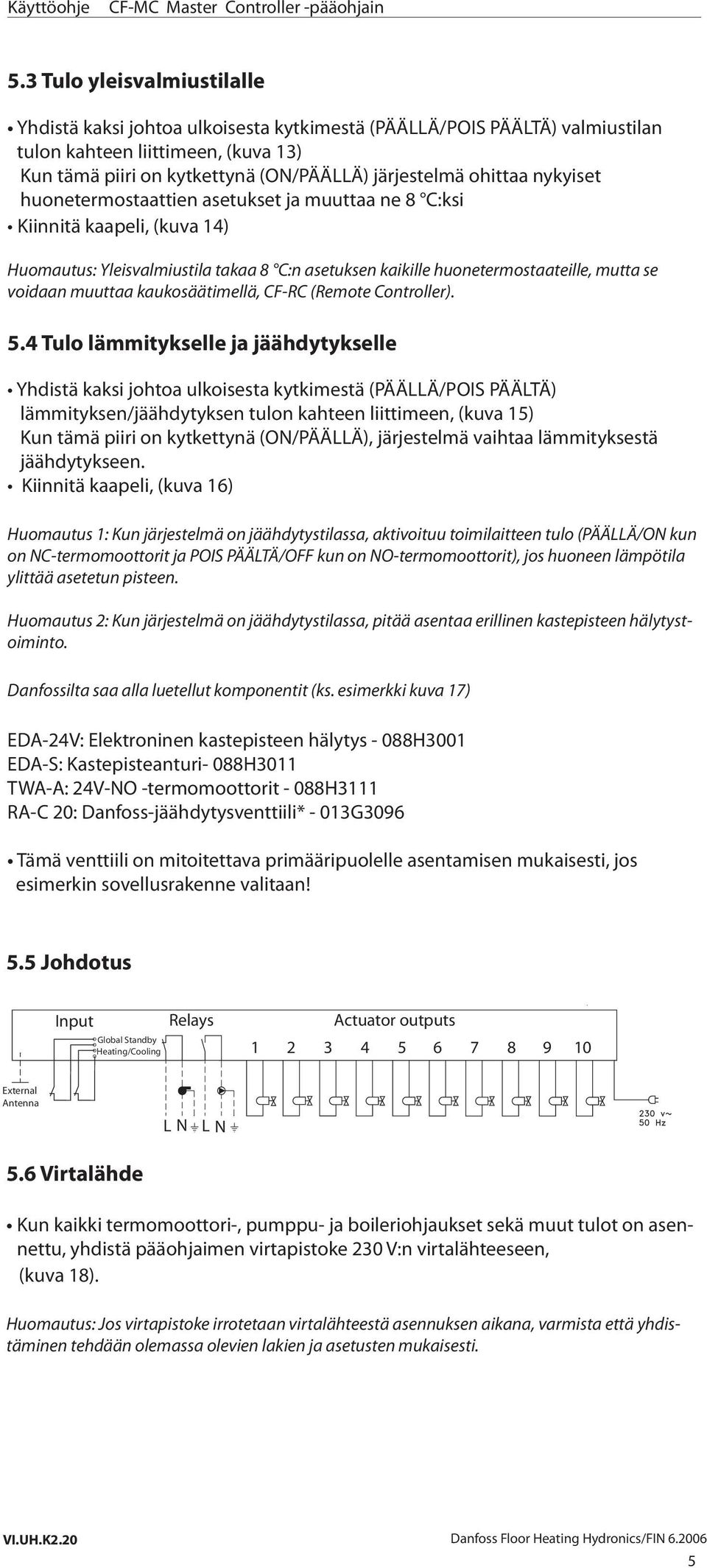

5 5.3 Tulo yleisvalmiustilalle Yhdistä kaksi johtoa ulkoisesta kytkimestä (PÄÄLLÄ/POIS PÄÄLTÄ) valmiustilan tulon kahteen liittimeen, (kuva 13) Kun tämä piiri on kytkettynä (ON/PÄÄLLÄ) järjestelmä ohittaa nykyiset huonetermostaattien asetukset ja muuttaa ne 8 C:ksi Kiinnitä kaapeli, (kuva 14) Huomautus: Yleisvalmiustila takaa 8 C:n asetuksen kaikille huonetermostaateille, mutta se voidaan muuttaa kaukosäätimellä, CF-RC (Remote Controller). 5.4 Tulo lämmitykselle ja jäähdytykselle Yhdistä kaksi johtoa ulkoisesta kytkimestä (PÄÄLLÄ/POIS PÄÄLTÄ) lämmityksen/jäähdytyksen tulon kahteen liittimeen, (kuva 15) Kun tämä piiri on kytkettynä (ON/PÄÄLLÄ), järjestelmä vaihtaa lämmityksestä jäähdytykseen. Kiinnitä kaapeli, (kuva 16) Huomautus 1: Kun järjestelmä on jäähdytystilassa, aktivoituu toimilaitteen tulo (PÄÄLLÄ/ON kun on NC-termomoottorit ja POIS PÄÄLTÄ/OFF kun on NO-termomoottorit), jos huoneen lämpötila ylittää asetetun pisteen. Huomautus 2: Kun järjestelmä on jäähdytystilassa, pitää asentaa erillinen kastepisteen hälytystoiminto. Danfossilta saa alla luetellut komponentit (ks. esimerkki kuva 17) EDA-24V: Elektroninen kastepisteen hälytys - 088H3001 EDA-S: Kastepisteanturi- 088H3011 TWA-A: 24V-NO -termomoottorit - 088H3111 RA-C 20: Danfoss-jäähdytysventtiili* - 013G3096 Tämä venttiili on mitoitettava primääripuolelle asentamisen mukaisesti, jos esimerkin sovellusrakenne valitaan! 5.5 Johdotus Input Global Standby Heating/Cooling Relays 1 2 Actuator outputs External Antenna 5.6 Virtalähde L N L N Kun kaikki termomoottori-, pumppu- ja boileriohjaukset sekä muut tulot on asennettu, yhdistä pääohjaimen virtapistoke 230 V:n virtalähteeseen, (kuva 18). Huomautus: Jos virtapistoke irrotetaan virtalähteestä asennuksen aikana, varmista että yhdistäminen tehdään olemassa olevien lakien ja asetusten mukaisesti. 5

6 5.7 Ulkoinen antenni (CF-EA) Huomautus: Ulkoinen antenni asennetaan lisäksi, jos lähetys EI ole mahdollista suuren rakennuksen, raskaan rakenteen tai metalliesteen läpi, esim. jos pääohjain sijaitsee metallikehikon/- laatikon sisällä Poista antenniliitännän muovipeite pääohjaimessa, (kuva 19) Yhdistä ulkoinen antenni, (kuva 20) Aseta ulkoinen antenni pääohjaimesta katsoen toiselle puolelle lähetys estettä. 5.8 Useampia (2-3) pääohjaimia Huomautukset: Pääohjain 1 pitää yhdistää paikalliseen tuottopumppuun. Jopa 3 pääohjainta voidaan yhdistää yhteen järjestelmään. Jos pääohjaimia on 2 tai 3, yhdistä ne 230 V:n virtalähteeseen jonkin matkan päähän pääohjain 1:stä, mikä sallii kaikkien pääohjainten yhtäaikaisen käsittelyn. Aktivoi pääohjain 1:n asennustila (kuva 21) Käytä valikkonäppäinta valitaksesi asennustilan. Asennus-LED vilkkuu Aktivoi asennnustila painamalla OK. Asennus-LED syttyy. Aloita asennus pääohjaimella 2 tai 3 (kuva 22) Aktivoi pääohjain 1:n asennustila painamalla OK Asennus-LEDit ja vilkkuvat tietoliikenneyhtyeden aikana ja sammu vat, kun asennus on valmis. Laita pääohjaimet 2 ja/tai 3 tarvittaessa uuteen paikkaan. Yhteystesti alkaa automaattisesti yhdistettäessä uudelleen 230 V virtalähteeseen. Jos pääohjaimella 2 tai 3 on oma pumppunsa, on pumpun ja boilerin releet asennettava sen mukaisesti. (ks. 6.4) Huomautus: Pääohjain 2:n tai 3:n myöhempi poisto pääohjain 1:stä voidaan tehdä vain nollaamalla pääohjain 1 (ks. 7.2) 5.9 Muut järjestelmän osat Huomautus: Muiden järjestelmän komponenttien asennus pääohjaimeen (huonetermostaatit, kauko-ohjain ja signaalivahvistin; ks. 2.) kuvataan näiden järjestelmän osien mukana tulevissa käyttöohjeissa. Katso näistä ohjeista asennusten tarkka kulku. 6

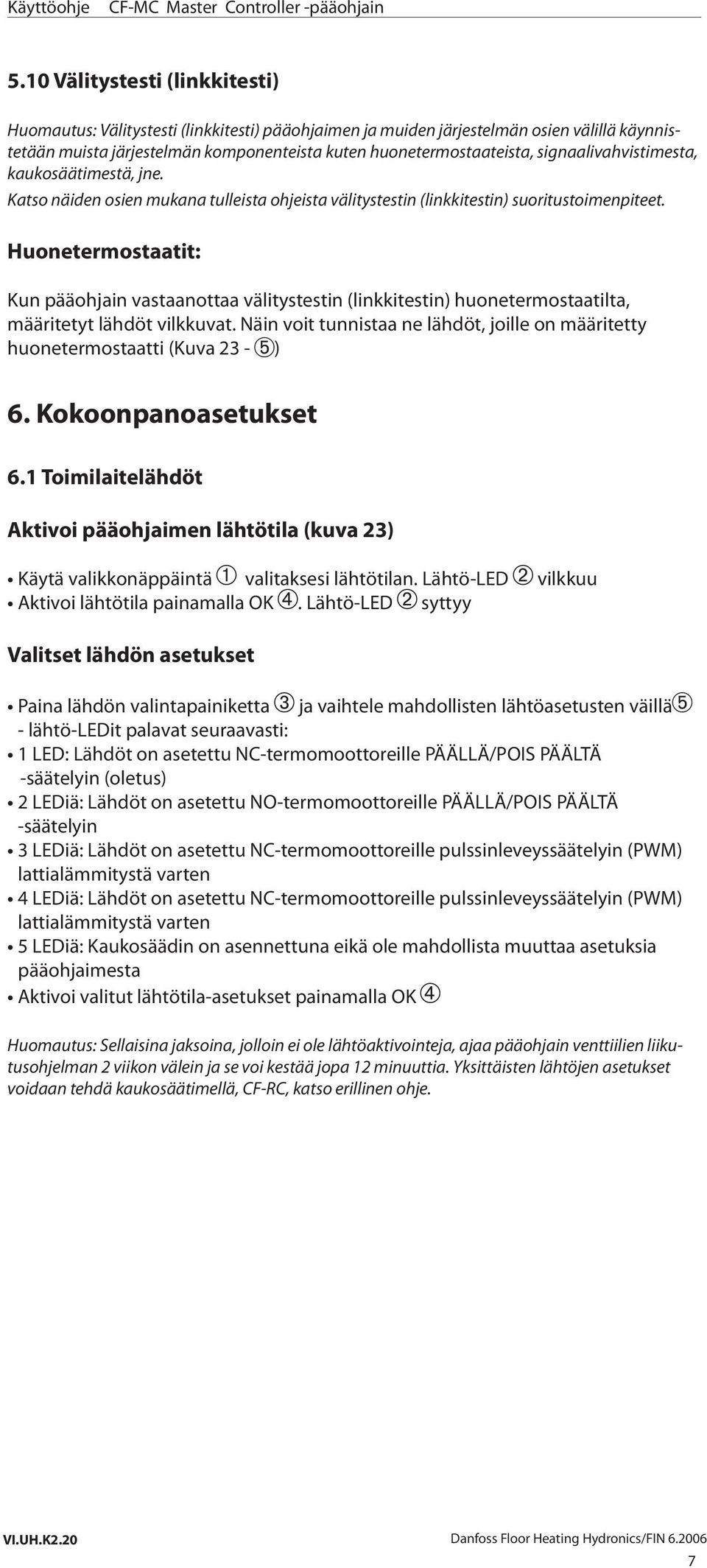

7 5.10 Välitystesti (linkkitesti) Huomautus: Välitystesti (linkkitesti) pääohjaimen ja muiden järjestelmän osien välillä käynnistetään muista järjestelmän komponenteista kuten huonetermostaateista, signaalivahvistimesta, kaukosäätimestä, jne. Katso näiden osien mukana tulleista ohjeista välitystestin (linkkitestin) suoritustoimenpiteet. Huonetermostaatit: Kun pääohjain vastaanottaa välitystestin (linkkitestin) huonetermostaatilta, määritetyt lähdöt vilkkuvat. Näin voit tunnistaa ne lähdöt, joille on määritetty huonetermostaatti (Kuva 23 - ) 6. Kokoonpanoasetukset 6.1 Toimilaitelähdöt Aktivoi pääohjaimen lähtötila (kuva 23) Käytä valikkonäppäintä valitaksesi lähtötilan. Lähtö-LED vilkkuu Aktivoi lähtötila painamalla OK. Lähtö-LED syttyy Valitset lähdön asetukset Paina lähdön valintapainiketta ja vaihtele mahdollisten lähtöasetusten väillä - lähtö-ledit palavat seuraavasti: 1 LED: Lähdöt on asetettu NC-termomoottoreille PÄÄLLÄ/POIS PÄÄLTÄ -säätelyin (oletus) 2 LEDiä: Lähdöt on asetettu NO-termomoottoreille PÄÄLLÄ/POIS PÄÄLTÄ -säätelyin 3 LEDiä: Lähdöt on asetettu NC-termomoottoreille pulssinleveyssäätelyin (PWM) lattialämmitystä varten 4 LEDiä: Lähdöt on asetettu NC-termomoottoreille pulssinleveyssäätelyin (PWM) lattialämmitystä varten 5 LEDiä: Kaukosäädin on asennettuna eikä ole mahdollista muuttaa asetuksia pääohjaimesta Aktivoi valitut lähtötila-asetukset painamalla OK Huomautus: Sellaisina jaksoina, jolloin ei ole lähtöaktivointeja, ajaa pääohjain venttiilien liikutusohjelman 2 viikon välein ja se voi kestää jopa 12 minuuttia. Yksittäisten lähtöjen asetukset voidaan tehdä kaukosäätimellä, CF-RC, katso erillinen ohje. 7

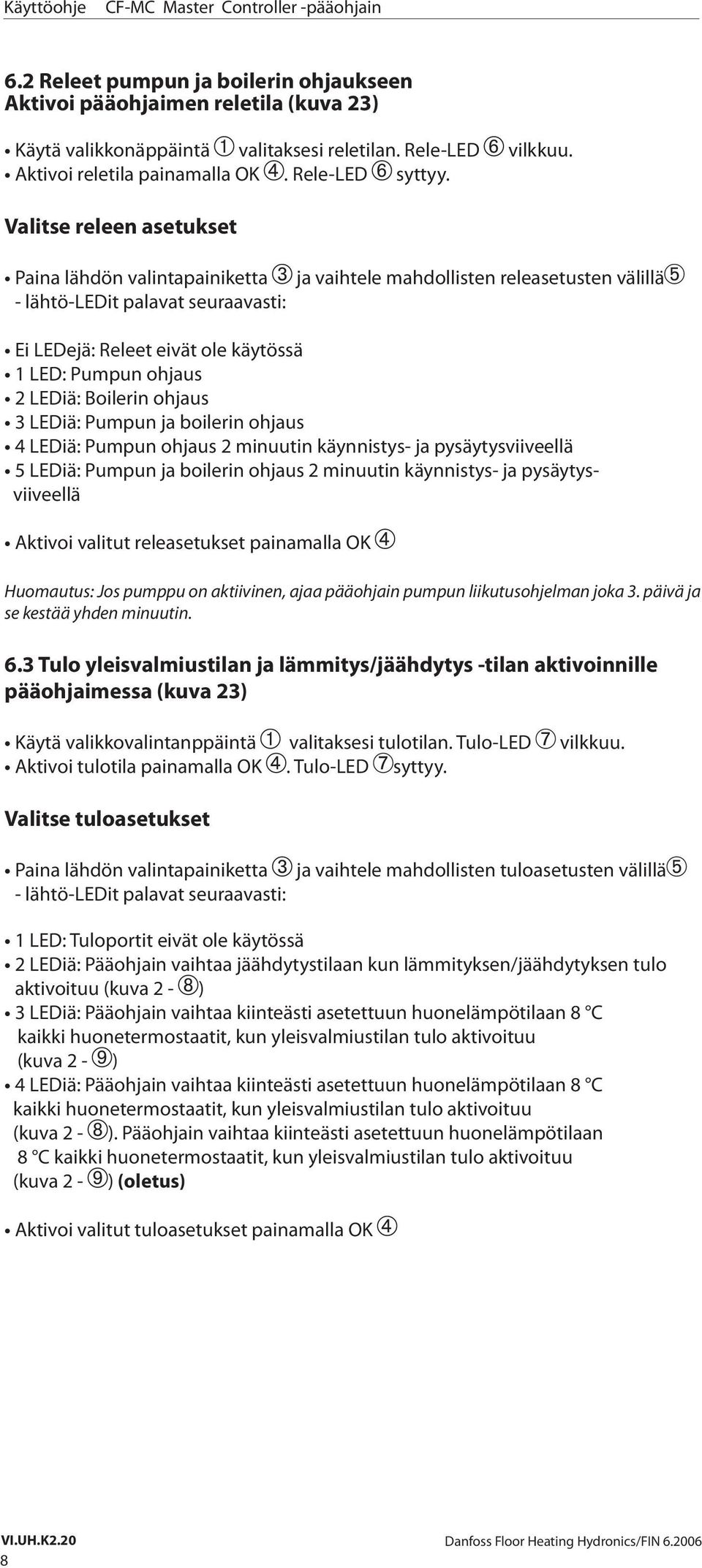

8 6.2 Releet pumpun ja boilerin ohjaukseen Aktivoi pääohjaimen reletila (kuva 23) Käytä valikkonäppäintä valitaksesi reletilan. Rele-LED vilkkuu. Aktivoi reletila painamalla OK. Rele-LED syttyy. Valitse releen asetukset Paina lähdön valintapainiketta ja vaihtele mahdollisten releasetusten välillä - lähtö-ledit palavat seuraavasti: Ei LEDejä: Releet eivät ole käytössä 1 LED: Pumpun ohjaus 2 LEDiä: Boilerin ohjaus 3 LEDiä: Pumpun ja boilerin ohjaus 4 LEDiä: Pumpun ohjaus 2 minuutin käynnistys- ja pysäytysviiveellä 5 LEDiä: Pumpun ja boilerin ohjaus 2 minuutin käynnistys- ja pysäytysviiveellä Aktivoi valitut releasetukset painamalla OK Huomautus: Jos pumppu on aktiivinen, ajaa pääohjain pumpun liikutusohjelman joka 3. päivä ja se kestää yhden minuutin. 6.3 Tulo yleisvalmiustilan ja lämmitys/jäähdytys -tilan aktivoinnille pääohjaimessa (kuva 23) Käytä valikkovalintanppäintä valitaksesi tulotilan. Tulo-LED vilkkuu. Aktivoi tulotila painamalla OK. Tulo-LED syttyy. Valitse tuloasetukset Paina lähdön valintapainiketta ja vaihtele mahdollisten tuloasetusten välillä - lähtö-ledit palavat seuraavasti: 1 LED: Tuloportit eivät ole käytössä 2 LEDiä: Pääohjain vaihtaa jäähdytystilaan kun lämmityksen/jäähdytyksen tulo aktivoituu (kuva 2 - ) 3 LEDiä: Pääohjain vaihtaa kiinteästi asetettuun huonelämpötilaan 8 C kaikki huonetermostaatit, kun yleisvalmiustilan tulo aktivoituu (kuva 2 - ) 4 LEDiä: Pääohjain vaihtaa kiinteästi asetettuun huonelämpötilaan 8 C kaikki huonetermostaatit, kun yleisvalmiustilan tulo aktivoituu (kuva 2 - ). Pääohjain vaihtaa kiinteästi asetettuun huonelämpötilaan 8 C kaikki huonetermostaatit, kun yleisvalmiustilan tulo aktivoituu (kuva 2 - ) (oletus) Aktivoi valitut tuloasetukset painamalla OK 8

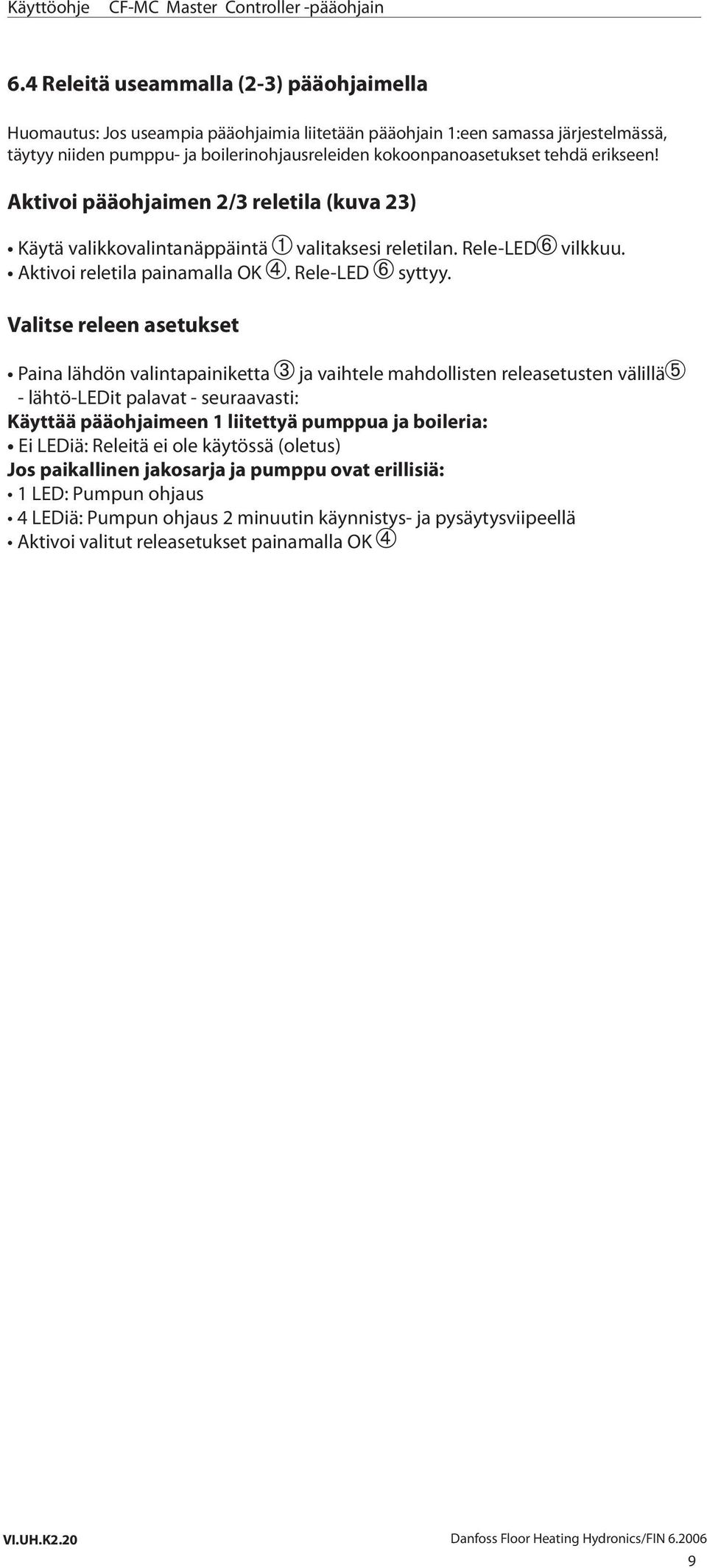

9 6.4 Releitä useammalla (2-3) pääohjaimella Huomautus: Jos useampia pääohjaimia liitetään pääohjain 1:een samassa järjestelmässä, täytyy niiden pumppu- ja boilerinohjausreleiden kokoonpanoasetukset tehdä erikseen! Aktivoi pääohjaimen 2/3 reletila (kuva 23) Käytä valikkovalintanäppäintä valitaksesi reletilan. Rele-LED vilkkuu. Aktivoi reletila painamalla OK. Rele-LED syttyy. Valitse releen asetukset Paina lähdön valintapainiketta ja vaihtele mahdollisten releasetusten välillä - lähtö-ledit palavat - seuraavasti: Käyttää pääohjaimeen 1 liitettyä pumppua ja boileria: Ei LEDiä: Releitä ei ole käytössä (oletus) Jos paikallinen jakosarja ja pumppu ovat erillisiä: 1 LED: Pumpun ohjaus 4 LEDiä: Pumpun ohjaus 2 minuutin käynnistys- ja pysäytysviipeellä Aktivoi valitut releasetukset painamalla OK 9

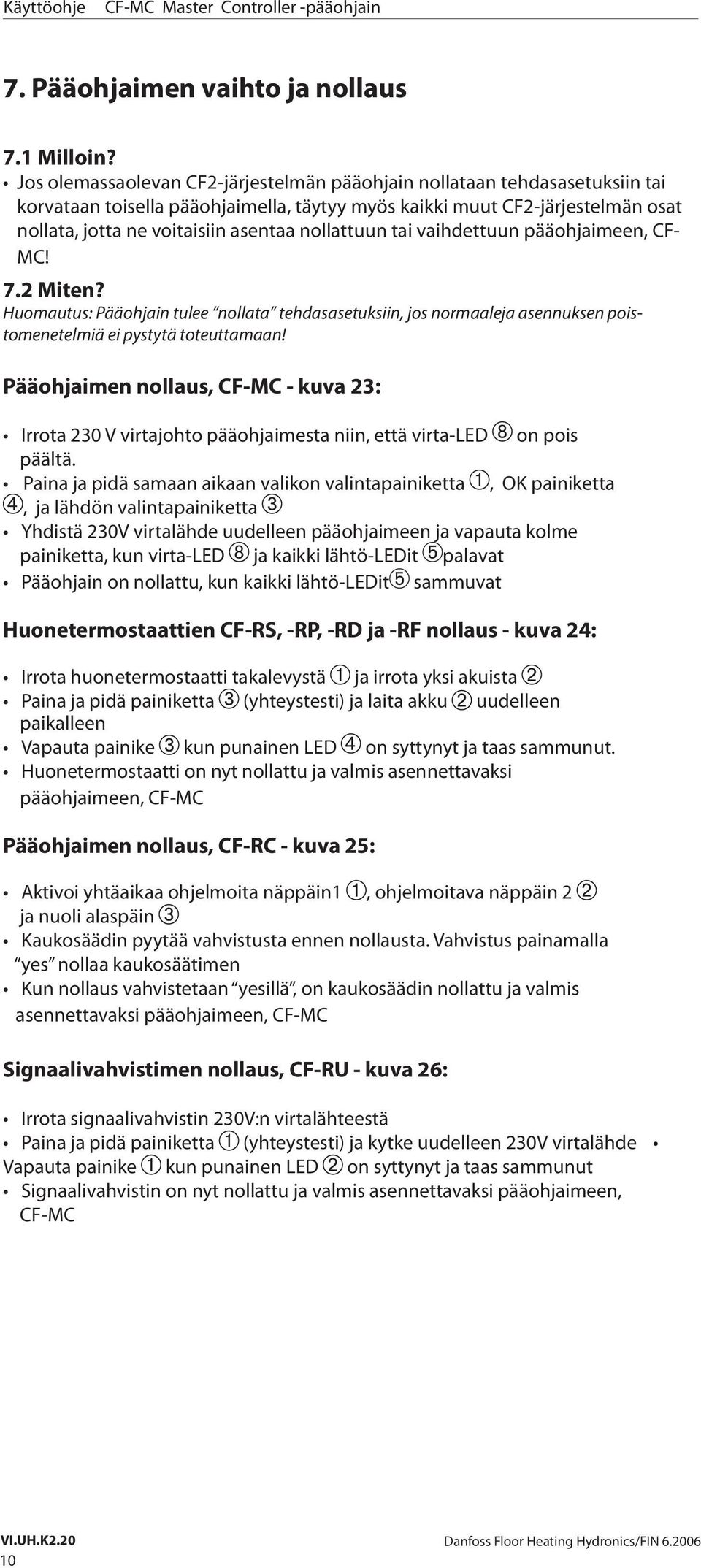

10 7. Pääohjaimen vaihto ja nollaus 7.1 Milloin? Jos olemassaolevan CF2-järjestelmän pääohjain nollataan tehdasasetuksiin tai korvataan toisella pääohjaimella, täytyy myös kaikki muut CF2-järjestelmän osat nollata, jotta ne voitaisiin asentaa nollattuun tai vaihdettuun pääohjaimeen, CF- MC! 7.2 Miten? Huomautus: Pääohjain tulee nollata tehdasasetuksiin, jos normaaleja asennuksen poistomenetelmiä ei pystytä toteuttamaan! Pääohjaimen nollaus, CF-MC - kuva 23: Irrota 230 V virtajohto pääohjaimesta niin, että virta-led on pois päältä. Paina ja pidä samaan aikaan valikon valintapainiketta, OK painiketta, ja lähdön valintapainiketta Yhdistä 230V virtalähde uudelleen pääohjaimeen ja vapauta kolme painiketta, kun virta-led ja kaikki lähtö-ledit palavat Pääohjain on nollattu, kun kaikki lähtö-ledit sammuvat Huonetermostaattien CF-RS, -RP, -RD ja -RF nollaus - kuva 24: Irrota huonetermostaatti takalevystä ja irrota yksi akuista Paina ja pidä painiketta (yhteystesti) ja laita akku uudelleen paikalleen Vapauta painike kun punainen LED on syttynyt ja taas sammunut. Huonetermostaatti on nyt nollattu ja valmis asennettavaksi pääohjaimeen, CF-MC Pääohjaimen nollaus, CF-RC - kuva 25: Aktivoi yhtäaikaa ohjelmoita näppäin1, ohjelmoitava näppäin 2 ja nuoli alaspäin Kaukosäädin pyytää vahvistusta ennen nollausta. Vahvistus painamalla yes nollaa kaukosäätimen Kun nollaus vahvistetaan yesillä, on kaukosäädin nollattu ja valmis asennettavaksi pääohjaimeen, CF-MC Signaalivahvistimen nollaus, CF-RU - kuva 26: Irrota signaalivahvistin 230V:n virtalähteestä Paina ja pidä painiketta (yhteystesti) ja kytke uudelleen 230V virtalähde Vapauta painike kun punainen LED on syttynyt ja taas sammunut Signaalivahvistin on nyt nollattu ja valmis asennettavaksi pääohjaimeen, CF-MC 10

11 8. Tekniset tiedot Lähetystaajuus Lähetyssäde Normaalirakenteissa (jopa) Lähetysteho Käyttövirta Aktuaattorilähdöt Maks. jatkuva tuottokuormitus (yht.) Releet MHz 30 m <1 mw 230 V a.c. 10 x 24 V d.c. 35 VA Ympäristön lämpötila 0-50 C IP-luokka V a.c./8 (2) A 9. Vianetsintä Virheilmoitus Lähtö-LEDit, hälytys-led ja lähtövalikko-led vilkkuvat. Summeri on PÄÄLLÄ* Lähtö-LED(it), hälytys- LED ja syötevalikko-led vilkkuvat. Summeri PÄÄLLE 12 tunnin jälkeen** Lähtö-LEDit 1-4, hälytys- LED ja syöte-led Lähtö-LEDit 1-5, hälytys- LED ja syötevalikko-led vilkkuvat. Mahdolliset syyt Lähtö tai toimilaite on oikosulussa tai toimilaite on irti Ei langatonta signaalia tähän tai näihin lähtöihin liitetystä huonetermostaatista tai huoneen lämpötila on alle 5 C. (Yritä varmistaa huonetermostaatin toiminta tekemällä yhteystesti) Ei signaalia kaukosäätimeltä Ei signaalia pääohjaimelta 2 tai 3 * Summeri suljetaan painamalla OK. Virheen näyttö jatkuu kunnes virhe on korjattu. ** Jos huonetermostaatin signaali häviää, pääohjaimen lähtö aktivoituu 15 minuutiksi tunnissa pakkassuojausta varten, kunnes vika on korjattu. 11

12 A1 Kuva 1 a) b) c) d) e) Kuva 2 12

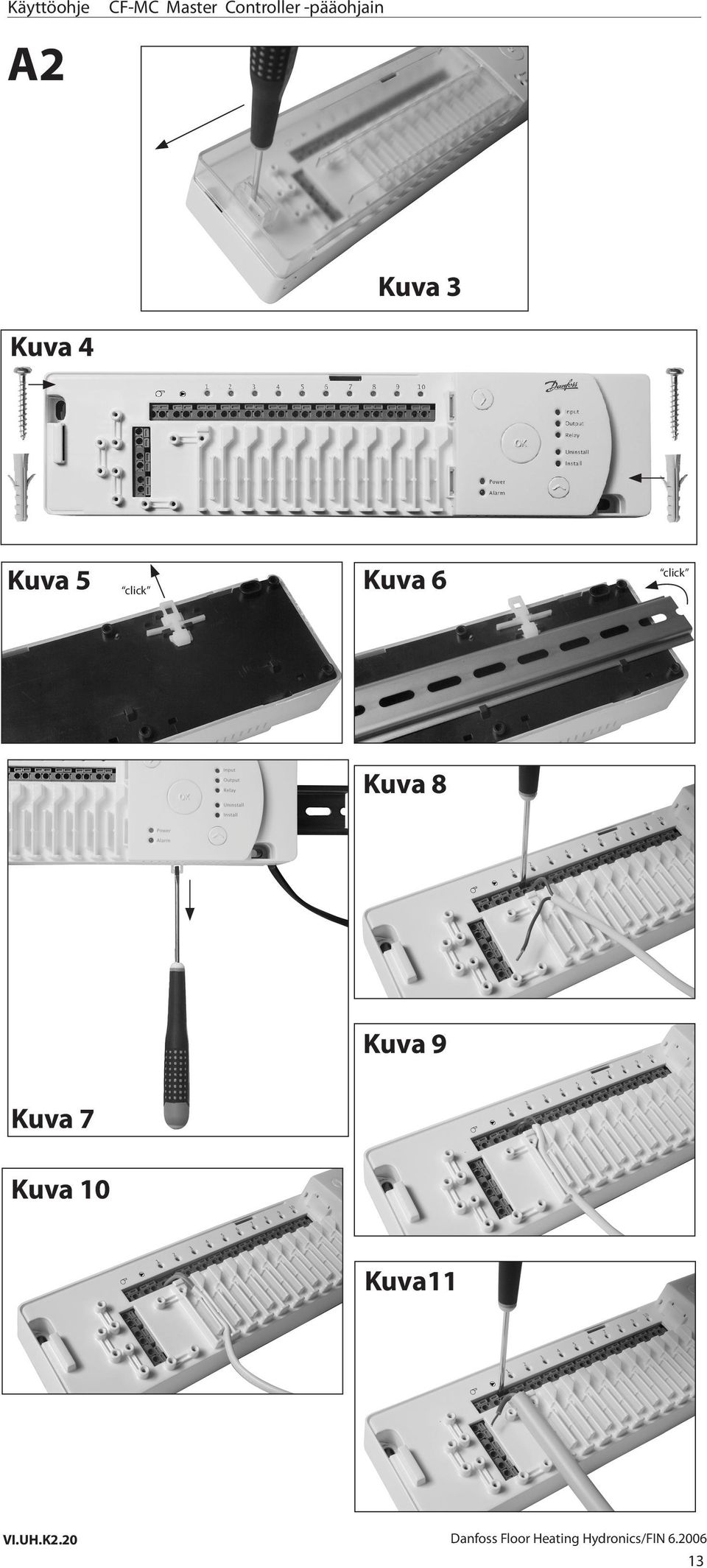

13 A2 Kuva 3 Kuva 4 Kuva 5 Kuva 6 click click Kuva 8 Kuva 9 Kuva 7 Kuva 10 Kuva11 13

14 B1 Kuva 12 Kuva 13 Kuva14 Kuva15 Kuva 16 Kuva 17 Kuva 18 Kuva 19 Kuva 20 14

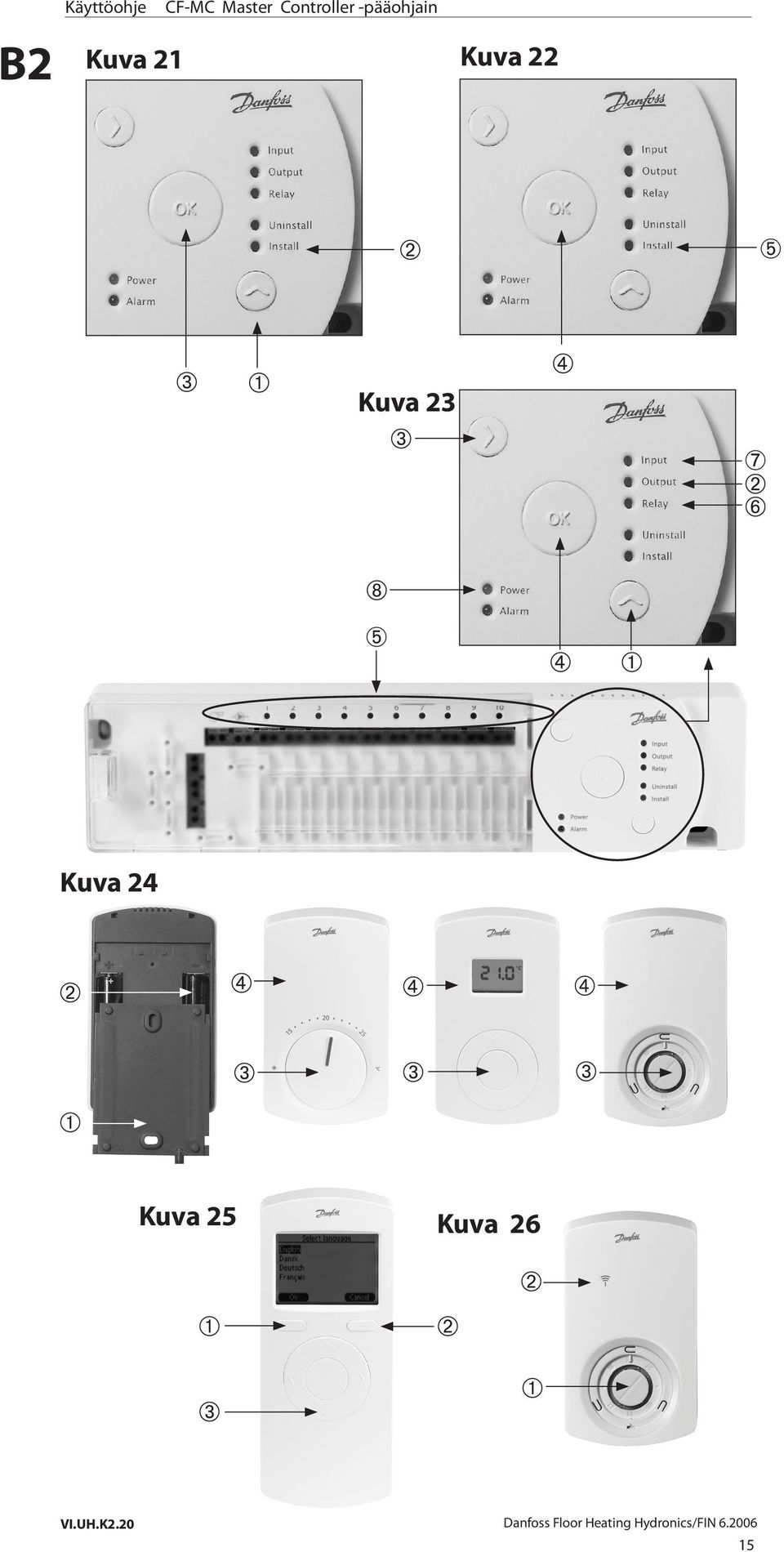

15 B2 Käyttöohje Kuva 21 Kuva 22 Kuva 23 Kuva 24 Kuva 25 Kuva 26 15

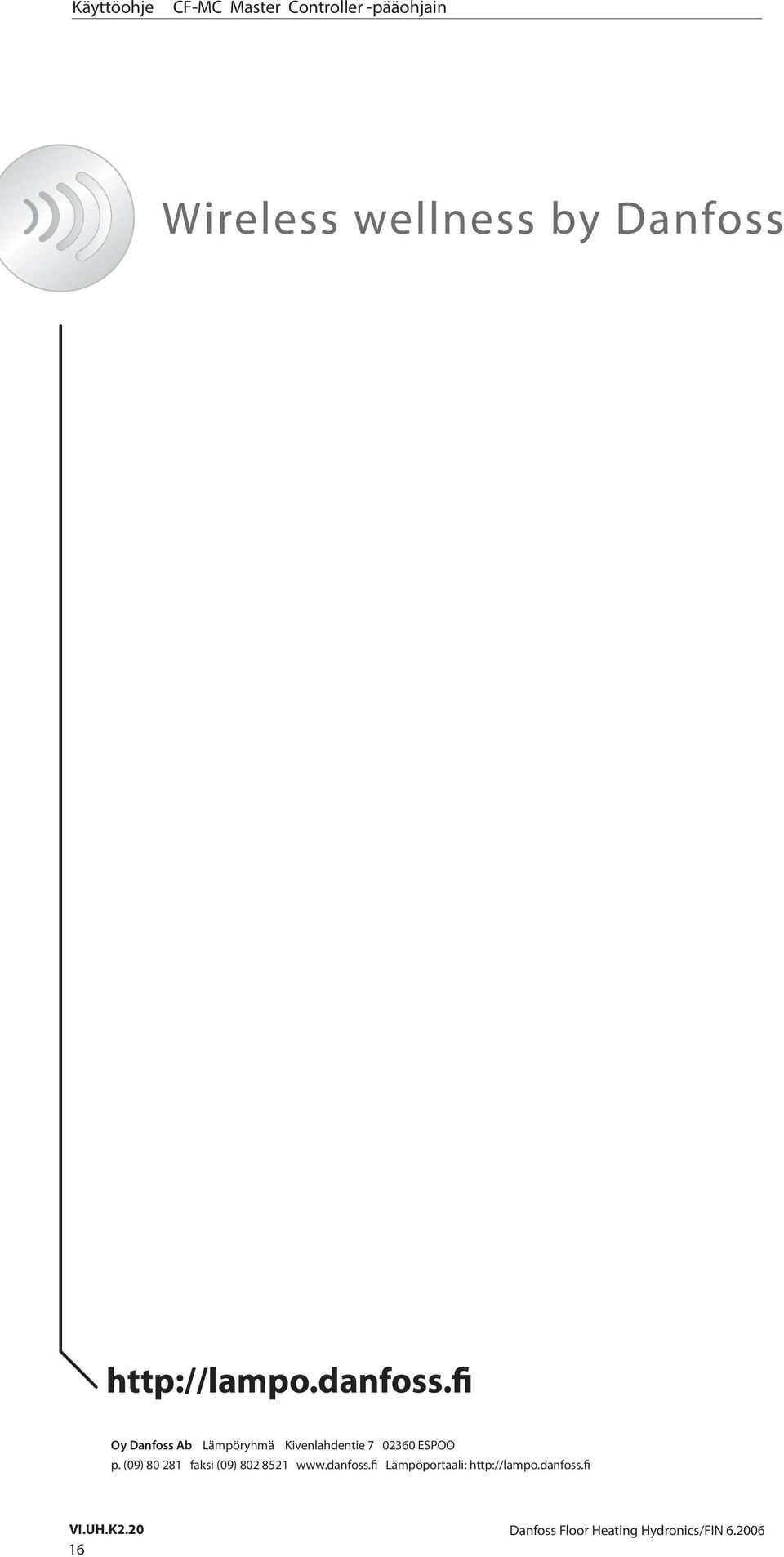

16 Oy Danfoss Ab Lämpöryhmä Kivenlahdentie ESPOO p. (09) faksi (09) Lämpöportaali: 16
