1 1 (19) OPAS LIVI/76/ /2018 Vastaanottaja Korvaa Ohjeluettelo Markkinoilla olevia työmaakaiteita Asiasanat Tiet, työmaat, kaiteet. oppaat Markkinoilla olevia työmaakaiteita Tässä oppaassa on esimerkkejä markkinoilla olevista tietyömaille tarkoitetuista kaiteista ja työmaakaiteisiin soveltuvista törmäysvaimentimista. Valmistajat ja maahantuojat voivat tarjota tuotteitaan mainittavaksi tiedotteen seuraavassa versiossa. Oppaaseen on lisätty uusia betonisia työmaakaiteita. Muita tuoteryhmiä ei ole päivitetty. Kuulumista tähän oppaaseen ei saa käyttää laatuvaatimuksena hankinnassa. Tässä oppaassa esitettyjen lisäksi on otettava huomioon tuotteet, jonka törmäyskestävyysluokan on vahvistanut hyväksymiskirjeellään jonkin EU- tai ETA-maan tai Turkin tieviranomainen. Erilaisissa kohteissa vaadittava törmäyskestävyysluokka ja muut vaatimukset on esitetty ohjeessa Sulku- ja varoituslaitteet tai uudempi. Lisäksi on noudatettava valmistajan käyttö- ja asennusohjeita. Valmistaja ilmoittaa myös tuotteen toimintaleveyden sekä sen, miten kaiteen ankkuroiminen maahan vaikuttaa toimintaleveyteen. Osassa tuotteita kaiteen päät on ankkuroitava maahan. Johtaja Tekniikka ja ympäristö Yksikön päällikkö Tietekninen yksikkö Markku Nummelin Kari Lehtonen Opas hyväksytään sähköisellä allekirjoituksella. Merkintä sähköisestä allekirjoituksesta on viimeisellä sivulla. LISÄTIETOJA Kari Lehtonen Liikennevirasto puh Liikennevirasto PL 33 puh HELSINKI faksi

2 LIIKENNEVIRASTO OPAS 2 (19) Sisällysluettelo Työmaakaiteita koskevia luetteloita... 3 Teräksisiä kaiteita... 4 Betonisia kaiteita Vesitäytteisiä kaiteita Työmaakaiteisiin soveltuvia törmäysvaimentimia... 16

3 LIIKENNEVIRASTO OPAS 3 (19) Työmaakaiteita koskevia luetteloita Joissakin Euroopan maissa on julkaistu luetteloita standardin EN mukaan hyväksytyistä tietyömaille tarkoitetuista kaiteista. Esimerkiksi Trafikverket (Ruotsi), BAST (Saksa) ja Highways Agency (Englanti) ovat julkaisseet luettelot hyväksytyistä tuotteista ja niiden toimintaleveyksistä. Luetteloiden käyttäjien on arvioitava itse niiden ajantasaisuus. Trafikverket: BAST: Highways Agency: t%20systems%20list%20-%20may% pdf Lisäksi voidaan käyttää pysyvään käyttöön tarkoitettuja betonikaiteita.

4 LIIKENNEVIRASTO OPAS 4 (19) Teräksisiä kaiteita Mini-Step Barrier (Laura Metaal) Teräksinen siirrettävä kaide työmaille. Leveys 430 mm, elementin pituus 6 m. Täyttää SFS-EN törmäyskestävyysluokan T3 vaatimukset toimintaleveysluokassa W5. Myy: Verran b.v., Alankomaat ja AB Blinkfyrar, Ruotsi ( Mini-Step Barrier: BarrierGuard 800 (Laura Metaal) Teräksinen siirrettävä kaide työmaille. Leveys 540 mm, elementin pituus mm. Täyttää standardin SFS-EN törmäyskestävyysluokan H2 vaatimukset toimintaleveysluokassa W8. Myy: Verran b.v., Alankomaat ( BG 800:

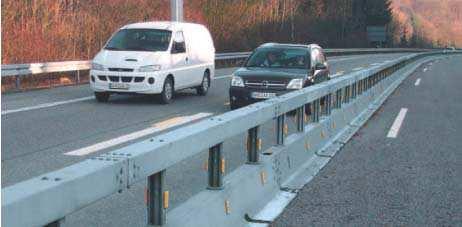

5 LIIKENNEVIRASTO OPAS 5 (19) Mini-Guard (Heintzmann Group/SGGT ja Volkmann&Rossbach) Teräksinen siirrettävä kaide työmaille. Leveys n. 200 mm, pohjalaatan leveys 500 mm, elementin pituus mm. Täyttää standardin SFS-EN törmäyskestävyysluokan T3 vaatimukset toimintaleveysluokassa W6. Myy ja vuokraa: Trafino Oy, Suomi ( Myy: Elpac Oy, Suomi ( Myy: Iskutekniikka Oy, Suomi ( Mini-Guard: Vario-Guard (Heintzmann Group/SGGT ja Volkmann&Rossbach) Teräksinen siirrettävä kaide työmaille tai pysyväänkin käyttöön sillalle. Yläjohteena on samanlainen putkipalkki kuin Ty 3/61:ssä. Leveys n. 300 mm, pohjalaatan leveys 700 mm, elementin pituus mm. Täyttää SFS-EN luokan H2 vaatimukset toimintaleveysluokassa W8, kun alkupää on ankkuroitu maahan. Vuokraa: Ramudden Oy, Suomi ( palvelut_-esite_2) Myy: Iskutekniikka Oy, Suomi ( Vario-Guard:

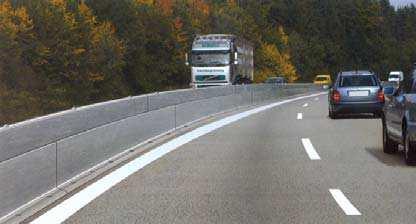

6 LIIKENNEVIRASTO OPAS 6 (19) Duo-Rail (Heintzmann Group/SGGT) Teräksinen siirrettävä kaide työmaille. Voidaan lisätä yläelementtejä. Pohjan leveys n. 600 mm, elementin pituus mm. Täyttää standardin SFS-EN luokan H2 vaatimukset toimintaleveysluokassa W7. Vuokraa: Ramudden Oy, Suomi ( Myy ja vuokraa: Trafino Oy, Suomi ( Duo-Rail: M.A.S.S. - Multi Application Safety System Teräksinen siirrettävä kaide työmaille. Leveys n. 200 mm, elementin pituus n mm. Täyttää standardin SFS-EN luokan T2 vaatimukset toimintaleveysluokassa W5. Myy ja vuokraa: Trafino Oy, Suomi ( M.A.S.S.: CityGuard (Ramudden) Teräksinen siirrettävä kaide työmaille. Leveys 500 mm, elementin pituus 4,3 metriä. Täyttää standardin SFS-EN luokan T2 vaatimukset. Vuokraa: Ramudden Oy, Suomi ( CityGuard: palvelut_-esite_2

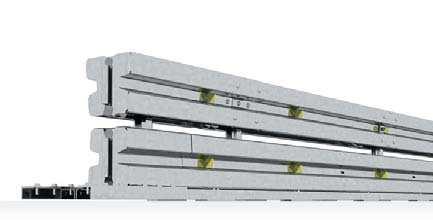

7 LIIKENNEVIRASTO OPAS 7 (19) GuardVox (Volkmann & Rossbach) Teräksinen siirrettävä kaide työmaille. Leveys 140 mm, pohjalaatan leveys 340 mm. Täyttää standardin SFS-EN luokan H1 vaatimukset toimintaleveysluokassa W4. Myy: Iskutekniikka Oy, Suomi ( GuardVox: Limes TS (Saferoad) Teräksinen kaide työmaille. Leveys 150 mm, pohjalaattojen leveys 450 mm. Täyttää standardin SFS-EN luokan T3 vaatimukset toimintaleveysluokassa W5. Limes TS: Limes T3 (Saferoad) Teräksinen kaide työmaille. Leveys 300 mm, pohjalaattojen leveys 500 mm. Täyttää standardin SFS-EN luokan H2 vaatimukset toimintaleveysluokassa W8. Limes T3:

8 LIIKENNEVIRASTO OPAS 8 (19) Limes Berlin (Saferoad) Teräksinen kaide työmaille. Leveys 500 mm. Täyttää standardin SFS-EN luokan T3 vaatimukset toimintaleveysluokassa W6. Limes Berlin: Vecu-Rec 115-H4b (SPS Schutzplanken) Teräksinen kaide työmaille. Lisärakenteilla varustettuna ja kiinnitettynä täyttää standardin SFS- EN luokan H4 vaatimukset toimintaleveysluokassa W1. Myy: SPS Schutzplanken GmbH, Saksa. Vecu-Rec: Safeguard (Saferoad) Teräksinen siirrettävä kaide työmaille. Leveys 490 mm, elementin pituus mm. Täyttää standardin SFS-EN luokan H2 vaatimukset toimintaleveysluokassa W7. Safeguard:

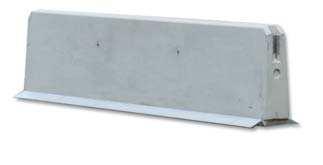

9 LIIKENNEVIRASTO OPAS 9 (19) ProTec 50 (Peter Berghaus GmbH) Teräksinen siirrettävä kaide työmaille. Leveys 100 mm, pohjalaattojen leveys 240 mm, korkeus 500 mm, ja elementin pituus mm. Liitettävissä helposti muihin ProTec-tuotteisiin. Täyttää standardin SFS-EN luokan T1 vaatimukset toimintaleveysluokassa W2. ProTec 50: ProTec 100 (Peter Berghaus GmbH) Teräsrunkoinen betonikaide työmaille. Leveys 120 mm, pohjalaattojen leveys 250 mm, korkeus 560 mm ja elementin pituus mm. Liitettävissä helposti muihin ProTec-tuotteisiin. Täyttää standardin SFS-EN luokan T3 vaatimukset toimintaleveysluokassa W2. ProTec 100:

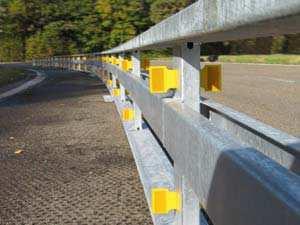

10 LIIKENNEVIRASTO OPAS 10 (19) ProTec 120 (Peter Berghaus GmbH) Teräsrunkoinen betonikaide työmaille. Leveys 120 mm, pohjalaattojen leveys 300 mm, korkeus 600 mm ja elementin pituus mm. Liitettävissä helposti muihin ProTec-tuotteisiin. Täyttää standardin SFS-EN luokan H1 vaatimukset toimintaleveysluokassa W5. ProTec 120: ProTec 160 (Peter Berghaus GmbH) Teräsrunkoinen betonikaide työmaille. Leveys 180 mm, pohjalaattojen leveys 500 mm, korkeus 800 mm ja elementin pituus mm. Liitettävissä helposti muihin ProTec-tuotteisiin. Täyttää standardin SFS-EN luokan H1 vaatimukset toimintaleveysluokassa W4. ProTec 160:

11 LIIKENNEVIRASTO OPAS 11 (19) Steel-Pro 500 (NisTech GmbH) Teräksinen siirrettävä kaide työmaille. Leveys 12o mm, alaosan leveys 295 mm, korkeus 510 mm, elementin pituus mm ja paino 300 kg. Tuotteelle suunnitellun nostolaitteen avulla voidaan kuljettaa ja asentaa nopeasti ja turvallisesti 40 elementtiä yhdestä rekasta. Täyttää standardin SFS-EN luokan T1 vaatimukset toimintaleveysluokassa W2 (ankkuroimatta). Myy: Elpac Oy, Suomi ( Steel-Pro 500: Hybrid-Pro 600 (NisTech GmbH) Betonista ja teräksestä koostuva siirrettävä kaide työmaille. Leveys 120 mm, alaosan leveys 295 mm, korkeus 605 mm, elementin pituus mm ja paino kg. Voidaan liittää NisTech Steel-Pro 500 kaiteeseen. Täyttää standardin SFS-EN luokan T3 vaatimukset toimintaleveysluokassa W2. Myy: Elpac Oy, Suomi ( Hybrid-Pro 600:

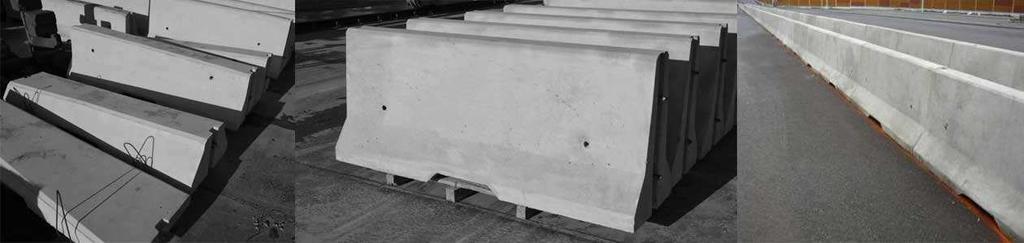

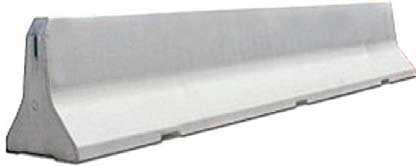

12 LIIKENNEVIRASTO OPAS 12 (19) Betonisia kaiteita GPLINK 1.5 (Gunnar Prefab) Siirrettävä betonikaide työmaille. Leveys 240 mm, pohjan leveys 450 mm, elementin pituus 1 000, tai mm, ja paino 450, tai kg. Täyttää standardin SFS-EN luokan N2 vaatimukset toimintaleveysluokassa W5 (3 000 mm:n elementillä W6). Vuokraa: Ramudden Oy, Suomi ( GPLINK: Delta Block (Delta Block) Siirrettäviä betonikaiteita työmaille. Elementtien pituus 6000 mm (saatavana myös 4000 mm). DB 50 SL (leveys 320 mm) täyttää standardin SFS-EN luokan T3 vaatimukset toimintaleveysluokassa W2. DB 65S (leveys 390 mm) täyttää standardin SFS-EN luokan H1 vaatimukset toimintaleveysluokassa W6. DB 80 (leveys 600 mm) täyttää standardin SFS-EN luokan H2 vaatimukset toimintaleveysluokassa W6. DB 50SL: DB 65S: DB 80:

13 LIIKENNEVIRASTO OPAS 13 (19) Step (Rudus) Betonikaide-elementit työmaille. Leveys 595 mm, elementin pituus mm. Täyttää standardin SFS-EN luokan H2 vaatimukset. Myy: Rudus Oy, Suomi Step: Destia LOP 2015 Ketjulla toisiinsa kiinnitettyjä betonielementtejä. Leveys 400 mm, elementin pituus mm. Täyttää standardin SFS-EN luokan T2 vaatimukset. Pituus törmäyskokeessa 30 m. Sivusiirtymä törmäyskokeen aikana 0,5 m.

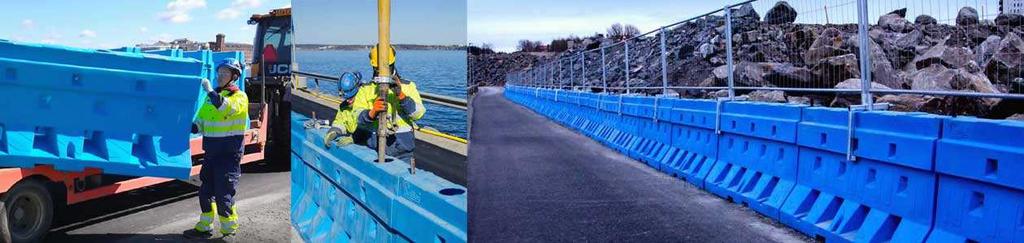

14 LIIKENNEVIRASTO OPAS 14 (19) NCW (NordCombiWall) Siirrettäviä betonikaiteita työmaille. Betonilla (0,7-1,01) m3 kohteessa täytettävä. Paino tyhjänä n. 50kg mahdollistaa jopa 60kpl = 144m yhteen puoliperävaunuun ja helpon asennuksen. Valmistettu UV-suojatusta polyeteenistä (RAL-värivalikoima) sekä teräksestä. Elementtien pituus 2419mm. Lisävarusteilla työmaa-aidat nopeasti kiinni. NCW-860 (leveys 700mm, korkeus 860mm) täyttää standardin EN luokan N2 vaatimukset toimintaleveysluokassa W5. NCW (leveys 750mm, korkeus 1100mm) täyttää standardin EN luokan L2 vaatimukset toimintaleveysluokassa W2. Myy: Oy Nordpel Ab, Suomi ( NCW: BPPS 1 Siirrettävä betonikaide työmaille. Leveys 550mm, pituus 2000mm, paino 1120 Kg. Myös päätyloivennukset. Täyttää standardin EN luokan N2 vaatimukset toimintaleveysluokassa W5. Lisävarusteilla työmaa-aidat nopeasti kiinni. Myy: Oy Nordpel Ab, Suomi ( BPPS-1:

15 LIIKENNEVIRASTO OPAS 15 (19) Vesitäytteisiä kaiteita RB22 (Oakland Plastics) Vedellä täytettävä UV-suojatusta polyeteenistä valmistettu kaide työmaille. Leveys 500 mm. elementin pituus mm, paino tyhjänä 60 kg. Täyttää standardin SFS-EN luokan N1 vaatimukset toimintaleveysluokassa W7. Myy: Blok 'N' Mesh UK Ltd ( RB22: Rhino (Rhino Barriers) Vedellä täytettävä UV-suojatusta polyeteenistä valmistettu kaide työmaille. Leveys 650 mm, elementin pituus maan pinnalle mm, paino tyhjänä 70 kg. Täyttää standardin SFS-EN luokan N1 vaatimukset toimintaleveysluokassa W8. Myy ja vuokraa: Border Barrier Systems Ltd, Englanti ( Rhino:

16 LIIKENNEVIRASTO OPAS 16 (19) Työmaakaiteisiin soveltuvia törmäysvaimentimia EURONEAT2C (Energy Absorption Systems) Betonikaiteen alkuun tai siltapilarin eteen asennettava helposti liikuteltava törmäysvaimennin. Pituus 3 m. Asennetaan saapuvan liikenteen ajokaistojen suuntaisesti, ei viistoon (>5 astetta). Täyttää SFS-EN luokan 80/1 vaatimukset. Vuokraa: Ramudden Oy, Suomi ( EURONEAT: WALT (Snoline) Betonikaiteen alkuun tai siltapilarin eteen asennettava helposti liikuteltava törmäysvaimennin, jossa on teräksiset kyljet ja sisällä ilmatäytteiset muovisäiliöt. Leveys 600 mm, pituus 3,6 m. Asennetaan saapuvan liikenteen ajokaistojen suuntaisesti, ei viistoon (>5 astetta). Täyttää SFS- EN luokan 80/1 vaatimukset. Vuokraa: Ramudden Oy, Suomi ( Myy: Snoline spa, Italia ( WALT:

17 LIIKENNEVIRASTO OPAS 17 (19) QuadGuard CEN (Energy Absorption Systems) Teräksinen erikoiskennoilla pehmennetty QuadGuard-törmäysvaimennin. Vaimentimen leveys valitaan esteen leveyden ( mm) ja pituus ( mm) törmäysnopeuden km/h mukaan. Testattu EN :n mukaan. Myy: Iskutekniikka Oy, Suomi ( QuadGuard CEN: Crashguard (Saferoad) Teräksinen erikoiskennoja sisältävä törmäysvaimennin. Vaimentimen leveys valitaan esteen mukaan ( mm). Pituus mm. Testattu EN mukaisesti luokkiin 50/80/100/110 km/h. Crashguard2:

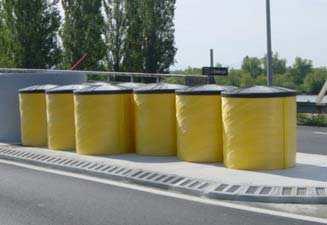

18 LIIKENNEVIRASTO OPAS 18 (19) FITCH Universal (Energy Absorption Systems) Nopeasti ja helposti asennettavat, hiekalla täytettävät tynnyrit. Valmistettu polyeteenistä. Testattu EN mukaisesti luokkaan 100 km/h. FITCH France: Lisäksi voidaan käyttää pysyvään käyttöön tarkoitettuja törmäysvaimentimia. Useimmat pysyvään käyttöön tarkoitetuista törmäysvaimentimista voidaan asentaa myös vinoon.

19 LIIKENNEVIRASTO OPAS 19 (19) Kuva 1: Sivuttaisia siirtymiä koskevat mitat: Toimintaleveys (Normalised working width) WN kuvaa sitä, kuinka kaukana kaide uloimmillaan käy törmäyksen aikana. Sivusiirtymä (Normalised dynamic deflection) Dn, kuinka kaukana kaiteen etureuna käy. Yleensä = WN kaiteen paksuus. Ajoneuvon ulottuma (Vehicle intrusion) VIN, kuinka kaukana raskas ajoneuvo olisi käynyt, jos sen korkeus olisi 4 m. Jos valmistaja ilmoittaa toimintaleveyden sijasta vain toimintaleveysluokan, luokat muutetaan toimintaleveyksiksi seuraavasti: W1: WN = 0,6 m; W2: WN = 0,8 m; W3: WN = 1,0 m; W4: WN = 1,3 m; W5: WN = 1,7 m; W6: WN = 2,1 m; W7: WN = 2,5 m; W8: WN = 3,5 m. Kaiteisiin sovellettavat standardin SFS-EN mukaiset hyväksymiskriteerit ovat: Auto ei saa kaatua, mennä läpi eikä yli. Auto ei saa ponnahtaa kaiteesta liian jyrkästi eikä henkilöautossa olijoihin saa kohdistua ylisuuria hidastuvuuksia (riskitaso A on paras) eivätkä suuret kaiteen osat saa tunkeutua autoon tai lentää ympäristöön. Ylemmässä törmäyskoeluokassa hyväksytty kaidetyyppi täyttää automaattisesti alemman luokan vaatimukset. Törmäyskokeita tarvitaan yleensä kaksi. Erilaisissa kohteissa vaadittavat törmäyskestävyysluokat on esitetty ohjeessa Sulku- ja varoituslaitteet, TIEH tai uudempi. Vuoden 2009 version mukaan vaativimmissa kohteissa (esim. silloilla) vaaditaan luokka K3, jossa kaide pitää testata kuorma-autolla. Siihen kelpaavat SFS-EN luokat T3, H1, H2, H3, H4, L1, L2, L3 ja L4. Muissa vaativissa kohteissa vaaditaan luokka K2, johon kelpaavat edellä mainittujen lisäksi luokat T2, N1 ja N2 sekä siirtymäaikana yhteen sidotut betonielementtijonot. Siirtymäajan päättymisestä päätetään lähiaikoina.
