Lämpökuvia kohteista. Lattialämmityksen lämmityskaapelin paikannus ennen lattiakaivon piikkausta pois kaivon uusimisen yhteydessä.

Transkriptio

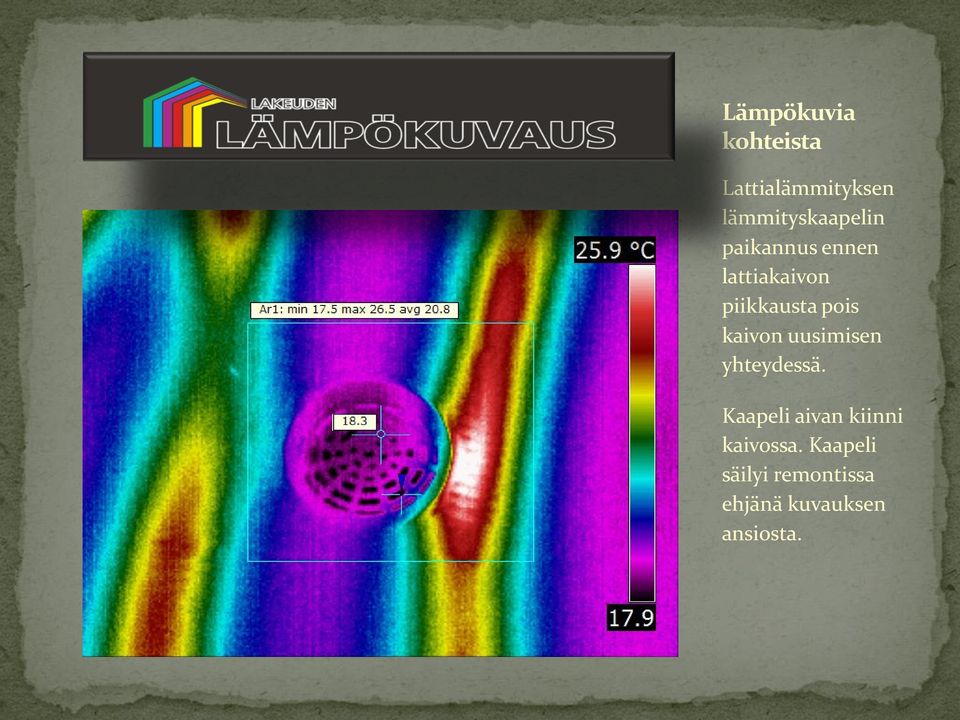

1 Lattialämmityksen lämmityskaapelin paikannus ennen lattiakaivon piikkausta pois kaivon uusimisen yhteydessä. Kaapeli aivan kiinni kaivossa. Kaapeli säilyi remontissa ehjänä kuvauksen ansiosta.

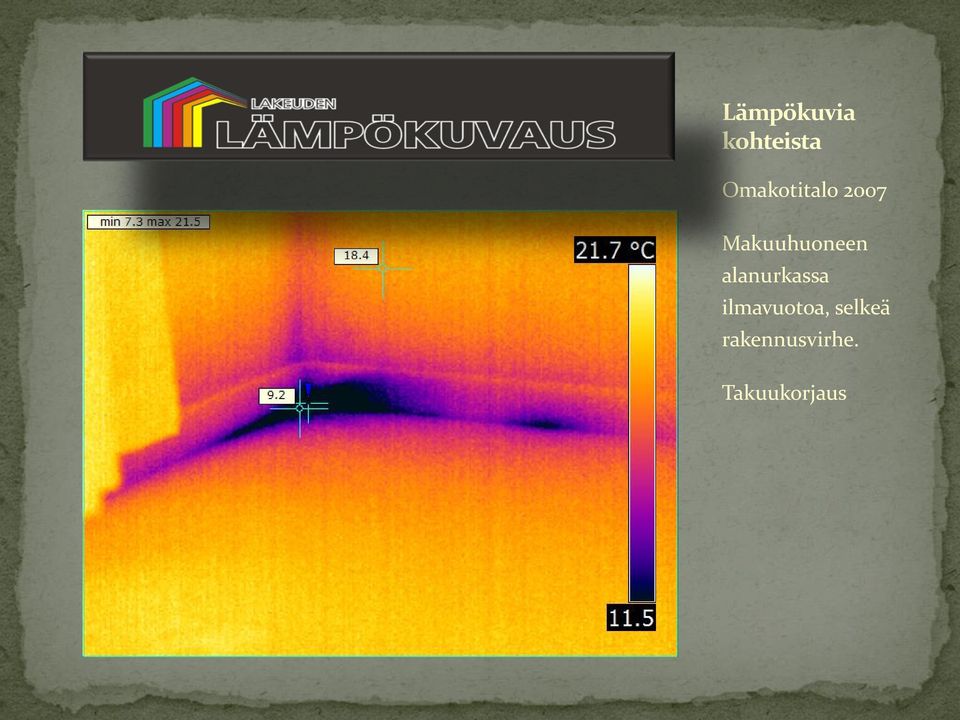

2 Omakotitalo 2007 Makuuhuoneen alanurkassa ilmavuotoa, selkeä rakennusvirhe. Takuukorjaus

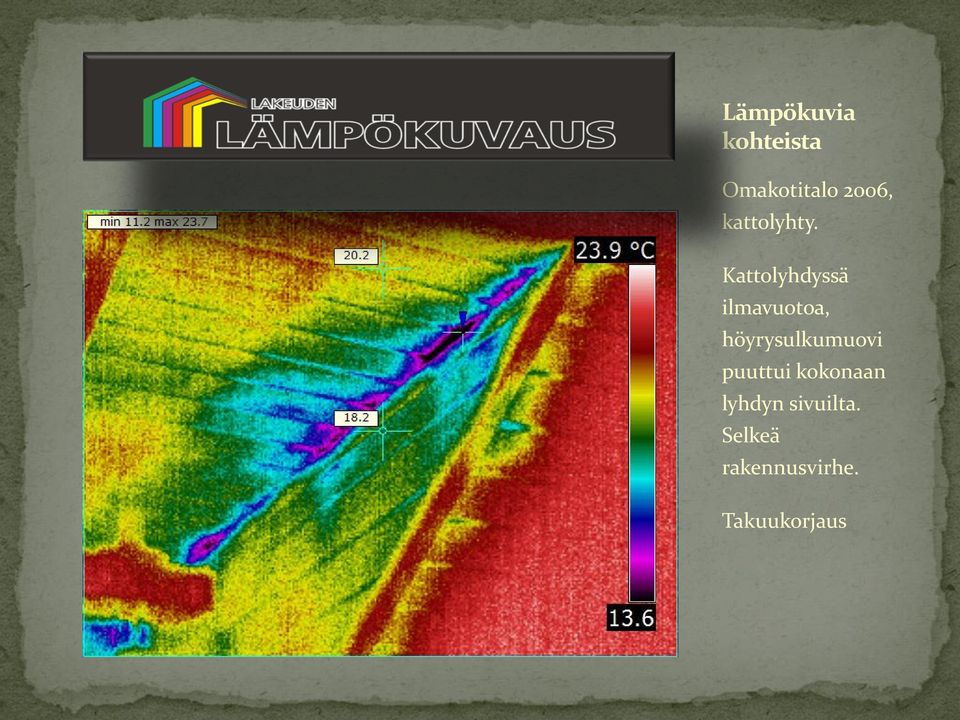

3 Omakotitalo 2006, kattolyhty. Kattolyhdyssä ilmavuotoa, höyrysulkumuovi puuttui kokonaan lyhdyn sivuilta. Selkeä rakennusvirhe. Takuukorjaus

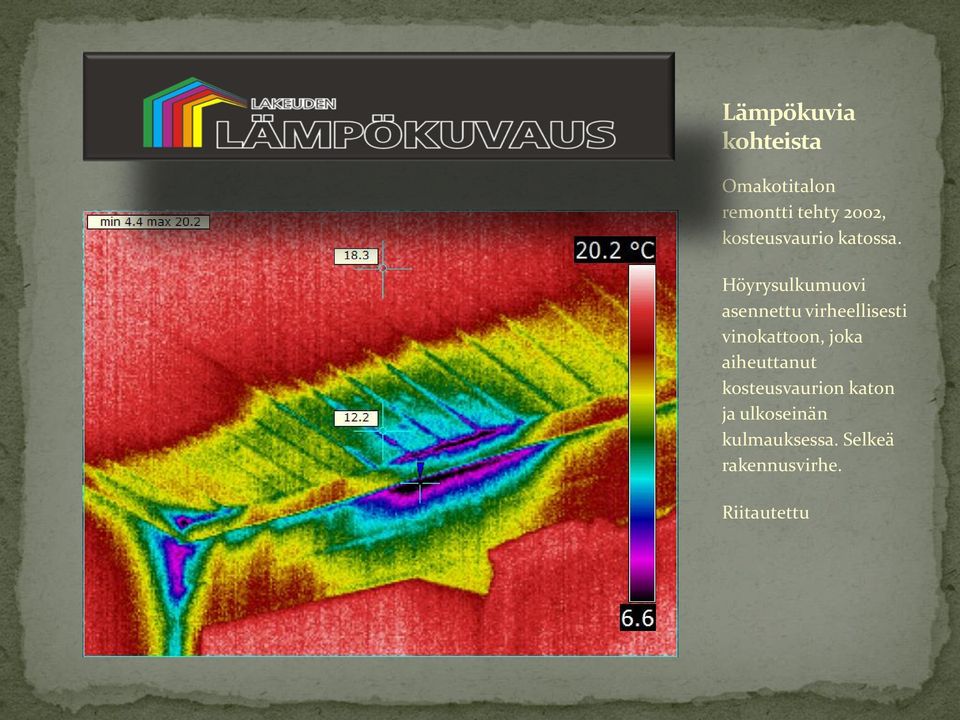

4 Omakotitalon remontti tehty 2002, kosteusvaurio katossa. Höyrysulkumuovi asennettu virheellisesti vinokattoon, joka aiheuttanut kosteusvaurion katon ja ulkoseinän kulmauksessa. Selkeä rakennusvirhe. Riitautettu

5 Rivitalo 2007 Yläkerran makuuhuoneen nurkassa ilmavuotoa jonka oli pystynyt aistimaan, mutta ei todentamaan korjausta vaadittaessa. Nyt todennettiin mm. tämä vika. Takuukorjauksia.

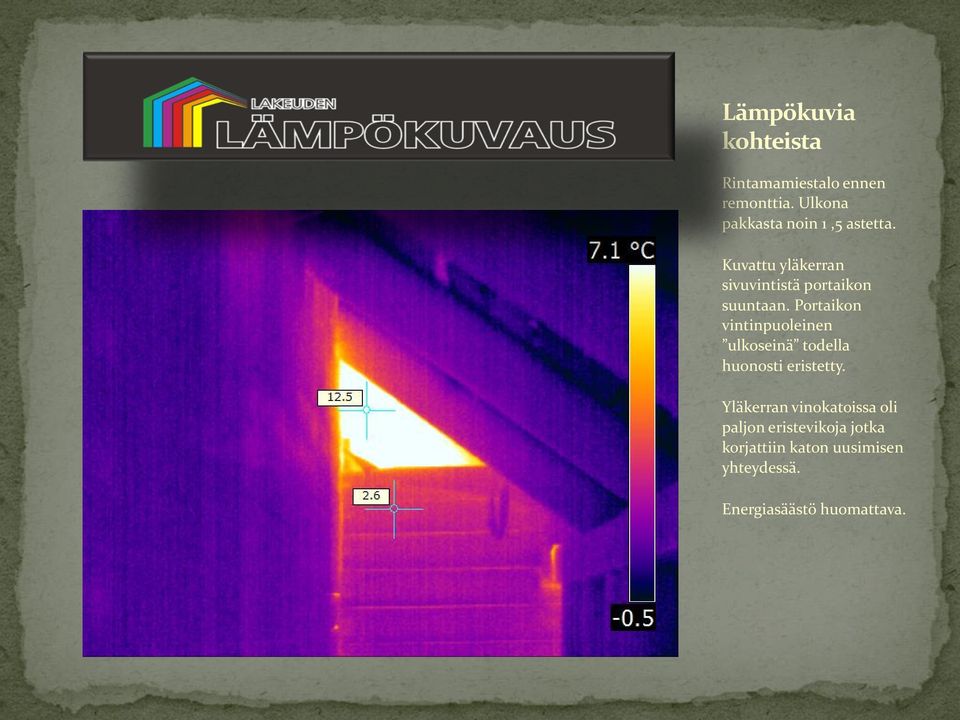

6 Rintamamiestalo ennen remonttia. Ulkona pakkasta noin 1,5 astetta. Kuvattu yläkerran sivuvintistä portaikon suuntaan. Portaikon vintinpuoleinen ulkoseinä todella huonosti eristetty. Yläkerran vinokatoissa oli paljon eristevikoja jotka korjattiin katon uusimisen yhteydessä. Energiasäästö huomattava.

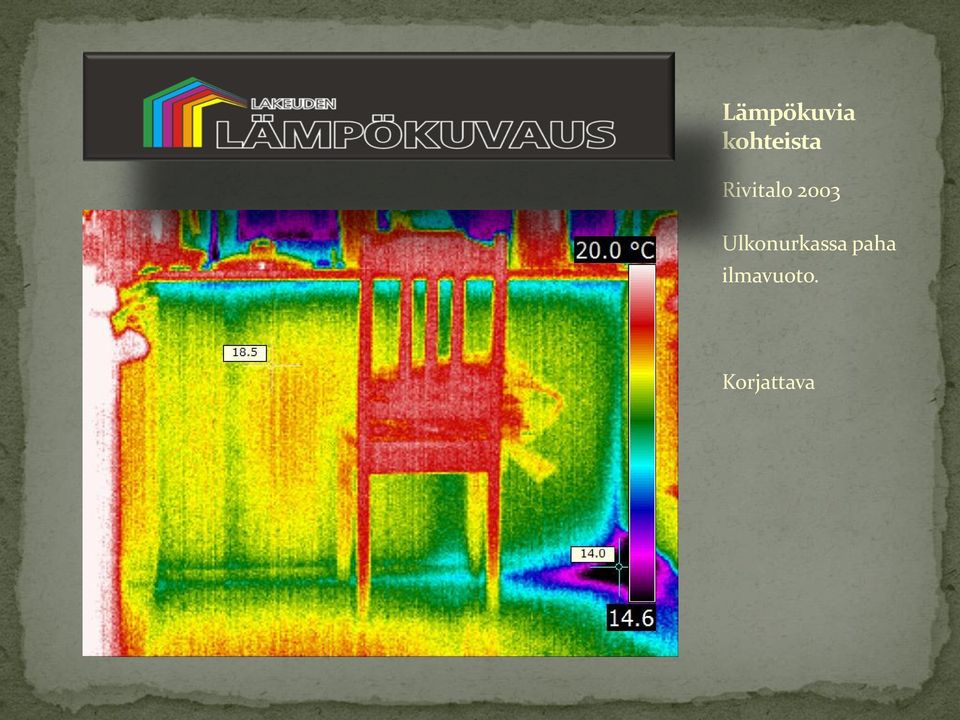

7 Rivitalo 2003 Ulkonurkassa paha ilmavuoto. Korjattava

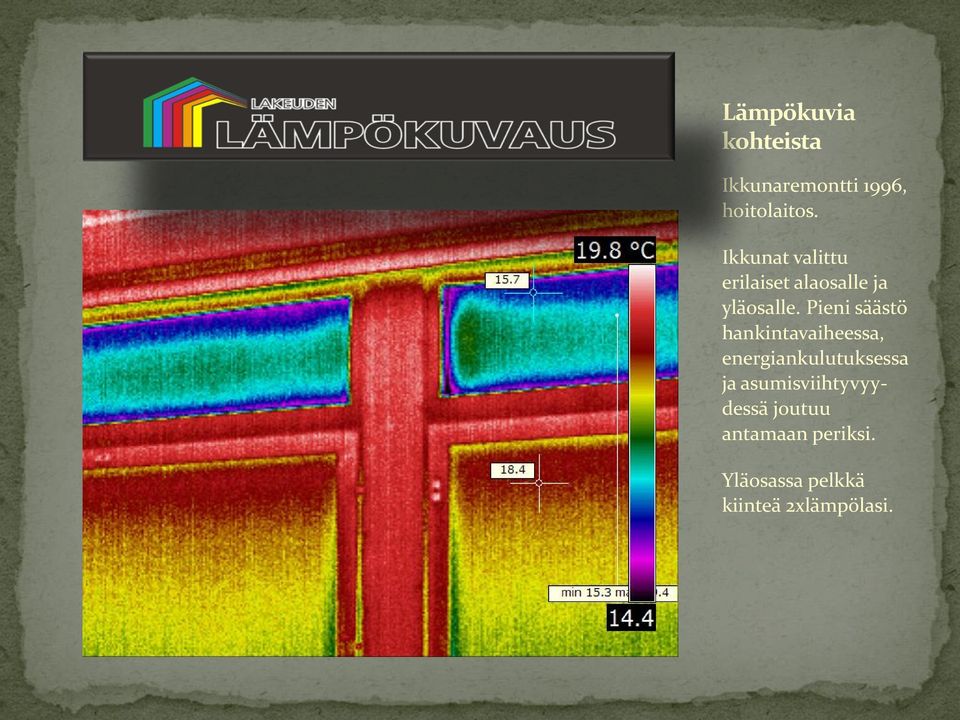

8 Ikkunaremontti 1996, hoitolaitos. Ikkunat valittu erilaiset alaosalle ja yläosalle. Pieni säästö hankintavaiheessa, energiankulutuksessa ja asumisviihtyvyydessä joutuu antamaan periksi. Yläosassa pelkkä kiinteä 2xlämpölasi.

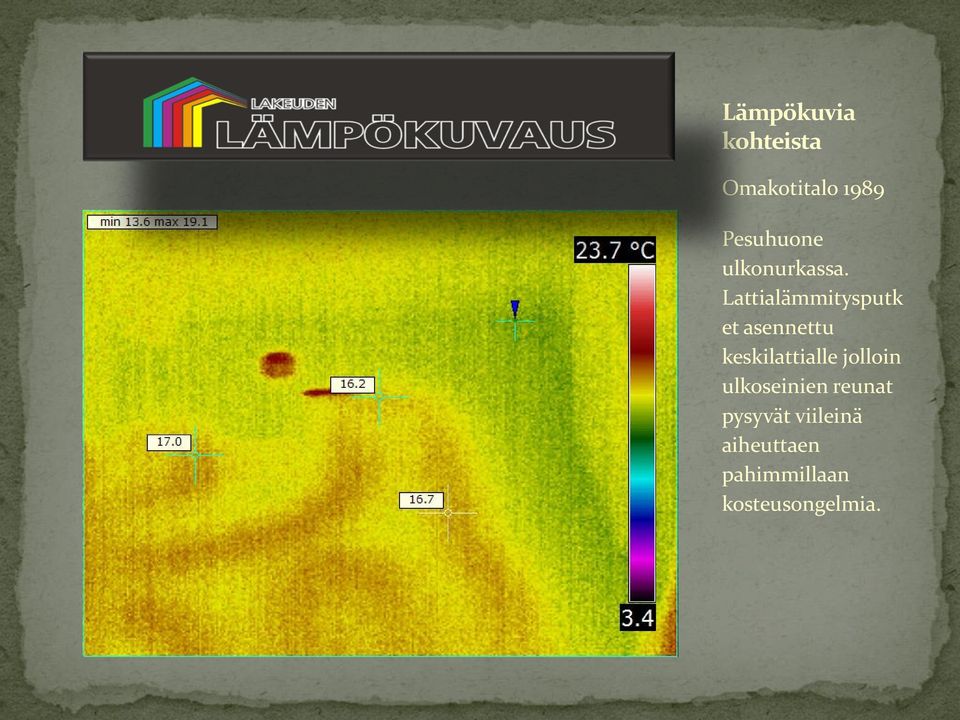

9 Omakotitalo 1989 Pesuhuone ulkonurkassa. Lattialämmitysputk et asennettu keskilattialle jolloin ulkoseinien reunat pysyvät viileinä aiheuttaen pahimmillaan kosteusongelmia.

10 Rivitalo 1970 luvulta. Parvekeseinillä laajoja hallitsemattomia ilmavuotoja. Aiheuttaa monia eri ongelmia. Tiivistystoimenpiteitä. Tuloilman saantia hallitusti ei saa estää korjauksen yhteydessä! Koneellinen poisto, huippuimuri.

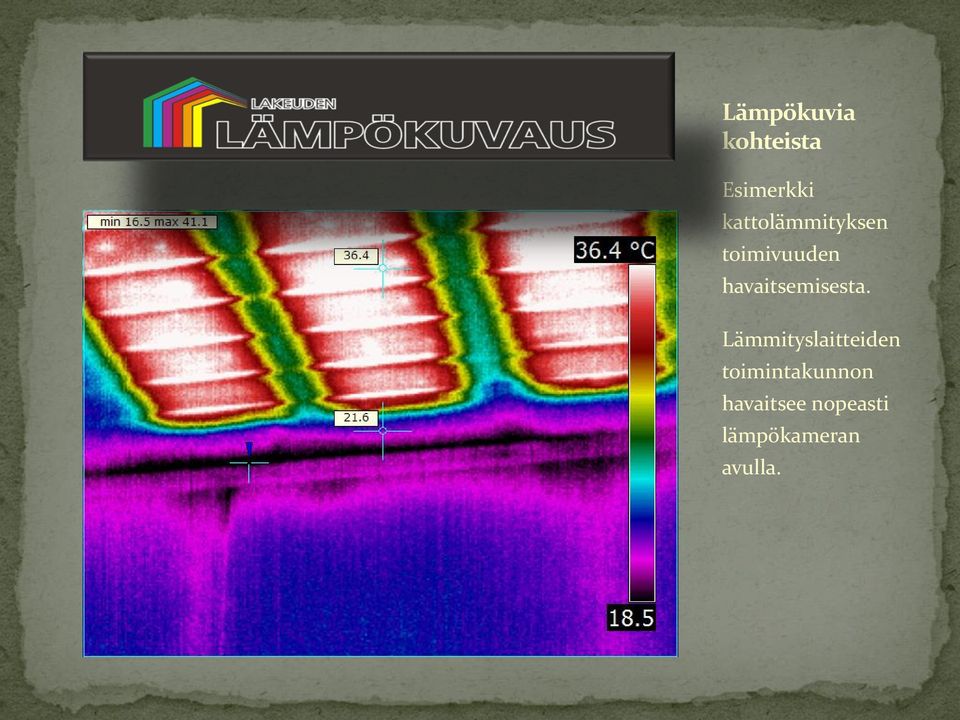

11 Esimerkki kattolämmityksen toimivuuden havaitsemisesta. Lämmityslaitteiden toimintakunnon havaitsee nopeasti lämpökameran avulla.

12 Esimerkki lattialämmitysputkien kuvauksesta. Kohteessa oli pitkä lattialämmitysputkisto joka lämpeni vain osittain tukkeutumien vuoksi. Putkisto huuhdeltiin toimintakuntoon. Lämmityslaitteiden toimintakunnon havaitsee nopeasti lämpökameran avulla.

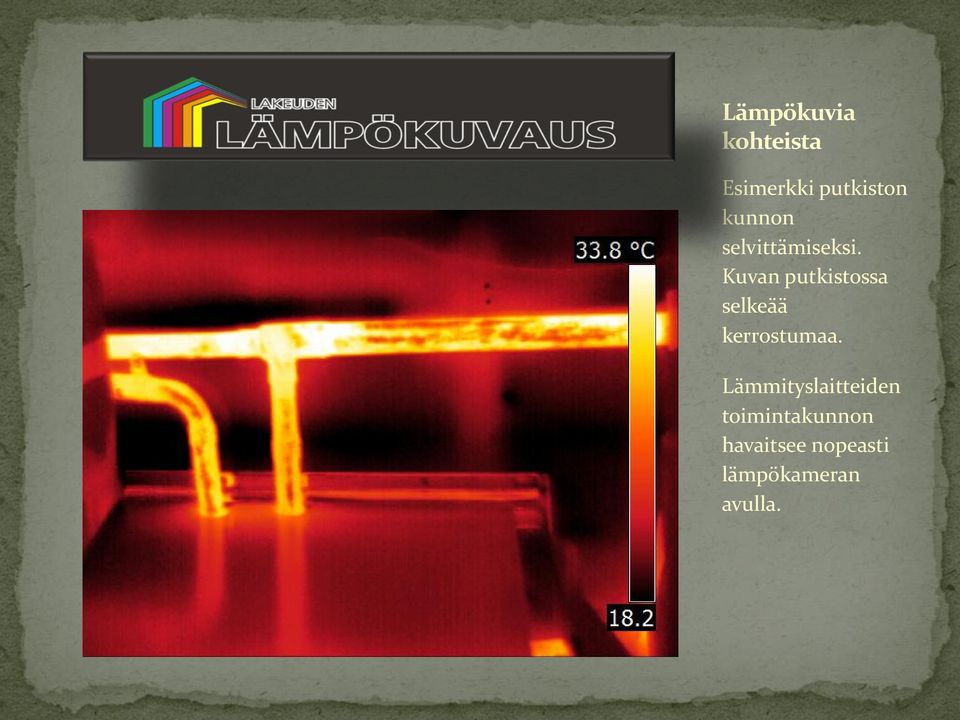

13 Esimerkki putkiston kunnon selvittämiseksi. Kuvan putkistossa selkeää kerrostumaa. Lämmityslaitteiden toimintakunnon havaitsee nopeasti lämpökameran avulla.

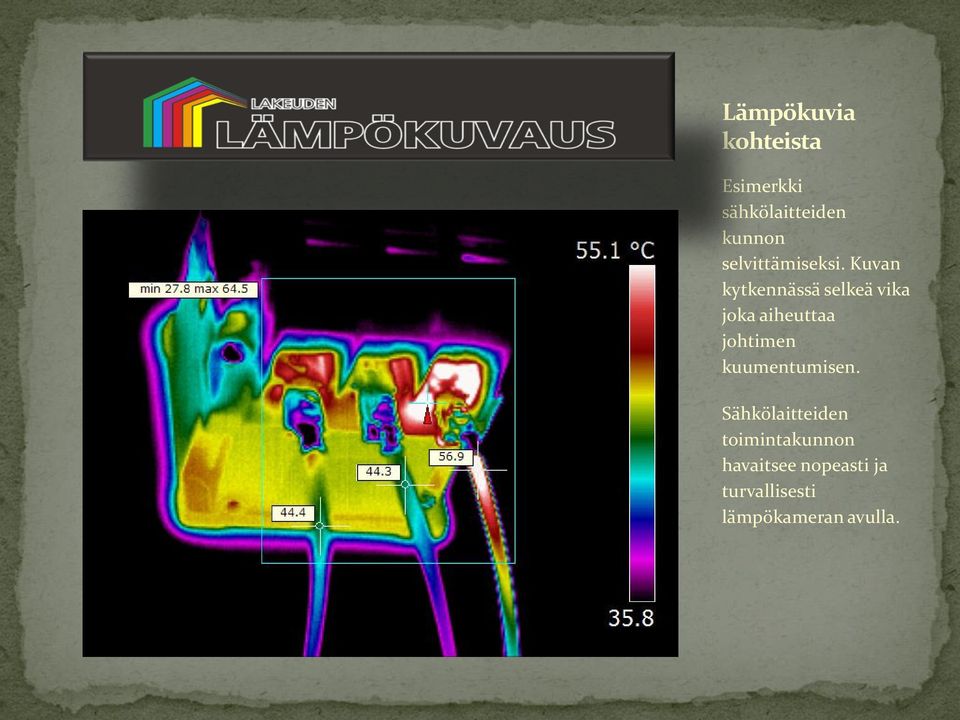

14 Esimerkki sähkölaitteiden kunnon selvittämiseksi. Kuvan kytkennässä selkeä vika joka aiheuttaa johtimen kuumentumisen. Sähkölaitteiden toimintakunnon havaitsee nopeasti ja turvallisesti lämpökameran avulla.

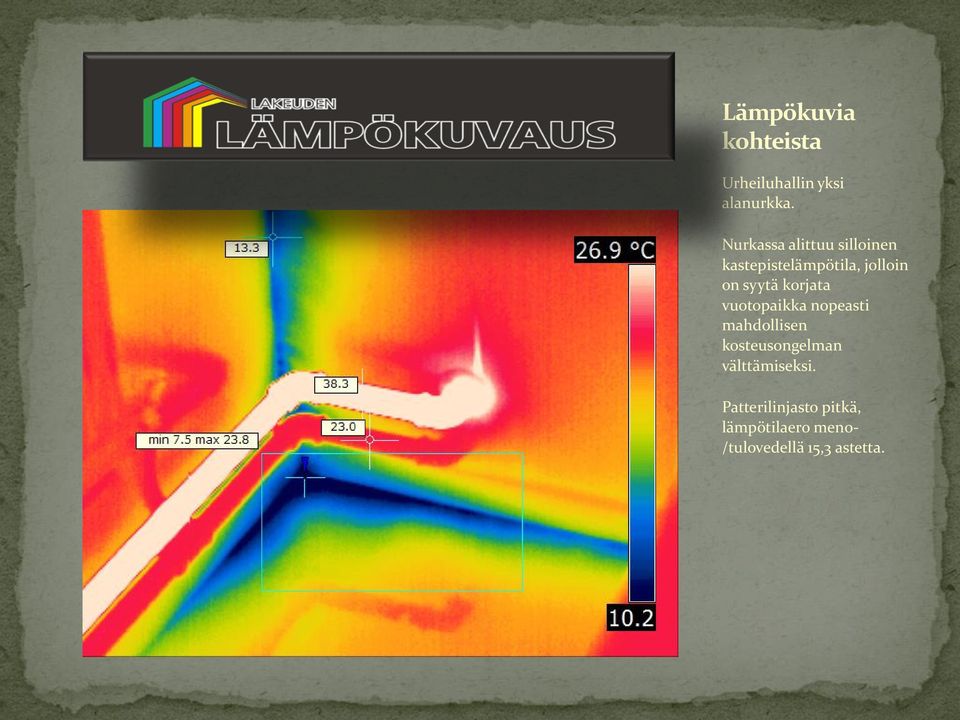

15 Urheiluhallin yksi alanurkka. Nurkassa alittuu silloinen kastepistelämpötila, jolloin on syytä korjata vuotopaikka nopeasti mahdollisen kosteusongelman välttämiseksi. Patterilinjasto pitkä, lämpötilaero meno- /tulovedellä 15,3 astetta.

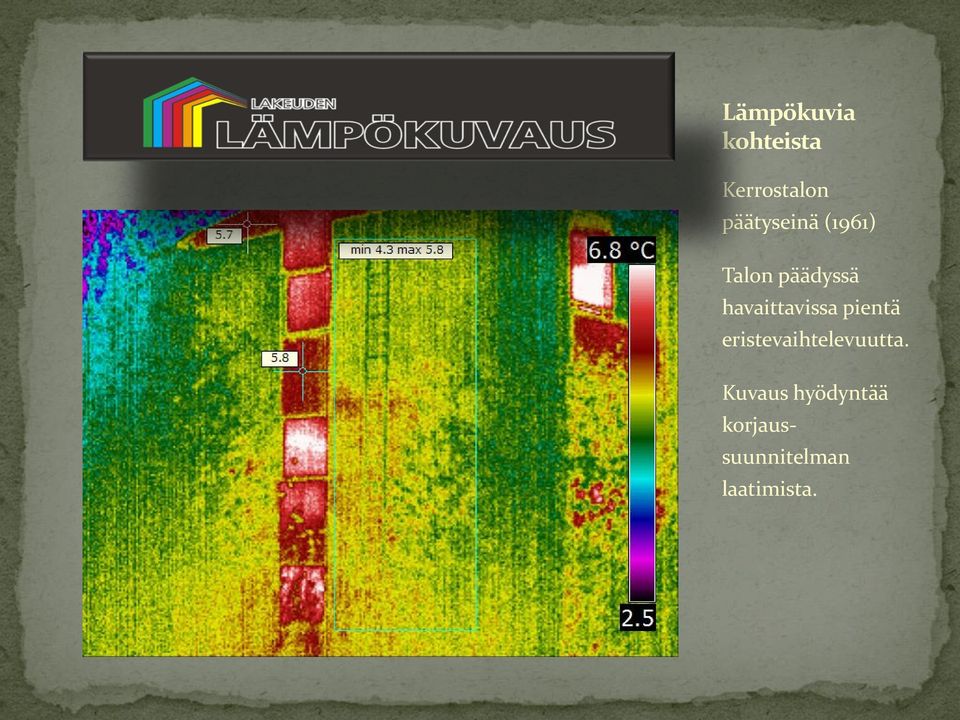

16 Kerrostalon päätyseinä (1961) Talon päädyssä havaittavissa pientä eristevaihtelevuutta. Kuvaus hyödyntää korjaussuunnitelman laatimista.

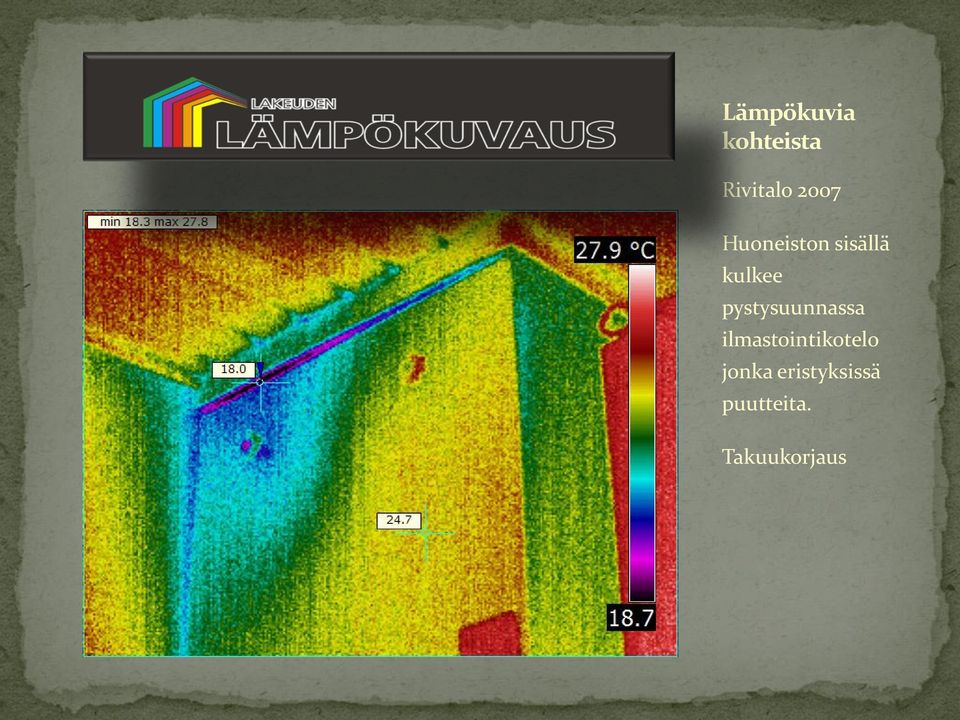

17 Rivitalo 2007 Huoneiston sisällä kulkee pystysuunnassa ilmastointikotelo jonka eristyksissä puutteita. Takuukorjaus

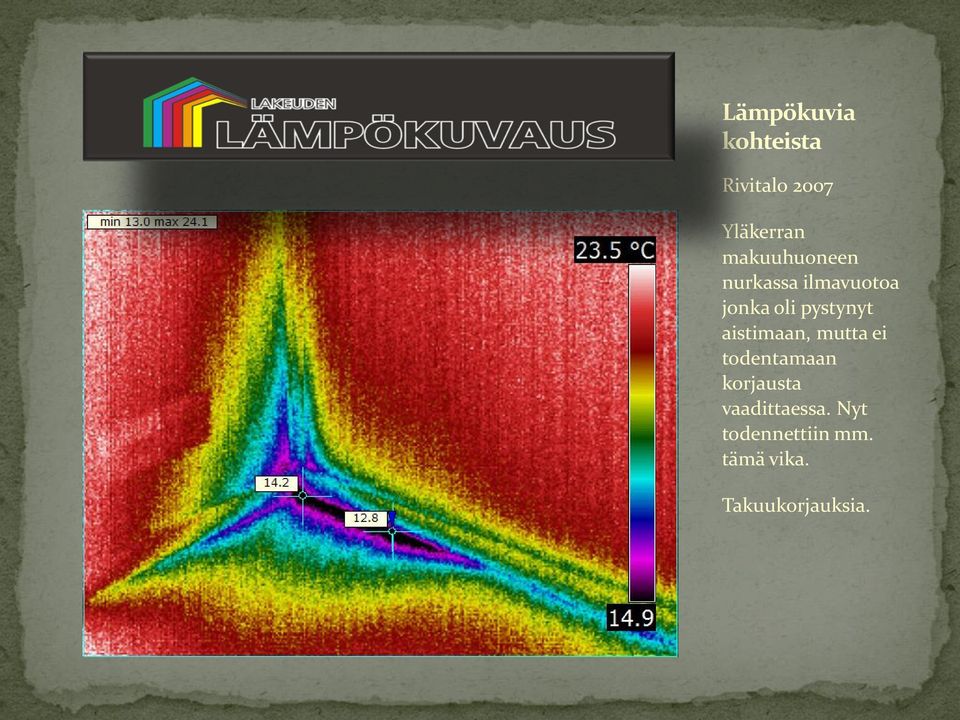

18 Rivitalo 2007 Yläkerran makuuhuoneen nurkassa ilmavuotoa jonka oli pystynyt aistimaan, mutta ei todentamaan korjausta vaadittaessa. Nyt todennettiin mm. tämä vika. Takuukorjauksia.

19 Kiitos mielenkiinnostasi! Kuvien käyttö ilman lupaa on kielletty. Raporttiin tulee kaikkien lämpökuvien rinnalle myös digikuva kohteesta ja äänikommentti lämpökuvaan liitettynä paikantamisen helpottamiseksi.
