1 Tutustu LUCAS 3 Paineluelvytysjärjestelmään

2 LUCAS 3 Paineluelvytysjärjestelmä LUCAS-järjestelmä Älykäs. Ahkera. Rakennettu tulevaisuutta varten. LUCAS-paineluelvytysjärjestelmä on auttanut hengenpelastajaryhmiä kautta maailman antamalla korkealaatuisia, suositukset täyttäviä paineluita kentällä, kuljetuksen aikana ja sairaalassa. Yli 12 vuoden kliinisen kokemuksemme avulla esittelemme ylpeänä kolmannen sukupolven LUCAS-laitteen, joka on rakennettu aiempien LUCAS kokemusten perusteella. LUCAS 3 -paineluelvytysjärjestelmä on helpompi ylläpitää ja käsitellä, sekä mahdollistaa uusia oivalluksia tarjoamalla pääsyn laitteen tietoihin helposti ja langattomasti. Uusi kova kantolaukku Mahdollisuus tiedonkeruuseen Uudet värit Helpommin puhdistettava hihna Uusi ohut selkälevy

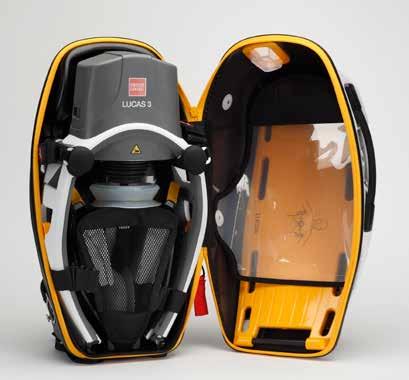

3 LUCAS-laukku Kestävä. Älykäs. Moderni. Kova kantolaukku Polykarbonaattia Helppo puhdistaa Heijastavat merkinnät Suuret moniosaiset kantokahvat Suuret vetoketjun vetimet Säädettävät reppuhihnat Valettu muotoilu Kompakti, kannettava ja kestävä Suojatut ja organisoidut sisukset Älykäs säilytyslokero lisätarvikkeille (akut, hihnat, imukupit) Soveltuu käytettäväksi myös LUCAS 2:n kanssa. Kannen ikkuna Nopea akun tilan tarkistus (paina MUTE-nappia) Latausaukko (kantokotelon takaosassa) Lataa laitetta poistamatta sitä kantolaukusta

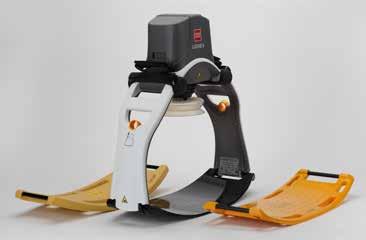

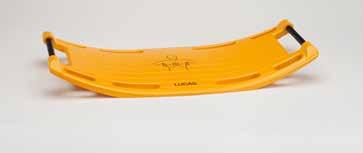

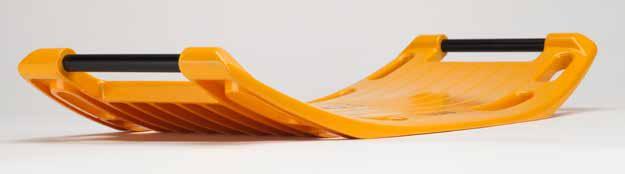

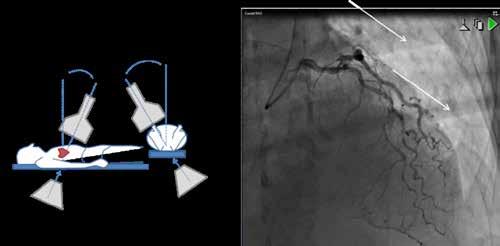

4 LUCAS 3 Paineluelvytysjärjestelmä Ohut LUCAS-selkälevy Yksinkertainen. Ohut. Yksiosainen Noin 50% ohuempi Helppo puhdistaa Kapeneva reuna helpottaa kohdistusta Suurempi kosketuspinta lisää vakautta Ylimääräisiä kiinnityspisteitä kuljetusta varten Sopii käytettäväksi myös LUCAS 2 -laitteiden kanssa Sydämen katetrointi/läpivalaisu Mahdollistaa angiografian/ pallolaajennuksen suorittamisen hätätapauksissa LUCAS-elvytyksen aikana Vähäisiä ruudukkovarjoja vinonäkymissä (katso: angiografia) Parhaan suorituskyvyn varmistaaksesi käytä PCI-selkälevyä (saatavilla erikseen)

5 LUCAS-laitteen liitettävyys Yhteydessä. Oivalluksia. Mahdollisuus tiedonkeruuseen Bluetooth -liitettävyys Helppo paritus PC/Windowsin kanssa LUCAS-raporttiohjelmisto Tapahtumien jälkeinen suorituksen analysointi LUCAS-raportti Tarkastele LUCAS-laitteen suoritustietoja tapauksen tai vuoron päätteeksi Laitteen yhteenveto, aikajana ja tapahtumaloki LUCAS-paineluelvytyksen tilastot, tauot, käyttäjätilat sekä laitteen hälytykset ja varoitukset LUCAS 3 Chest Compression System Incident ID: Device Type: LUCAS 3 Chest Compression System Patient ID: Device ID: Patient Name: Serial Number: Device Power On: 5/6/ :01:48 PM Software Version: LUCAS0 v Recording Duration: 00:51:46 Duration: 00:51:04 *Times have been adjusted by the system. LUCAS DATA LUCAS 3 Chest Compression System Device Power On: 5/6/ :01:48 PM Serial Number: *Times have been adjusted by the system. LUCAS TIME GRAPH 12:01:48 PM 12:03:33 PM 12:05:19 PM 12:07:05 PM 12:08:51 PM 12:10:37 PM 12:12:23 PM 12:14:09 PM 12:15:55 PM LUCAS compressions ratio (/total time) Compression rate (average) 12:16:48 PM 12:18:33 PM 12:20:19 PM 12:22:05 PM 12:23:51 PM 12:25:37 PM 12:27:23 PM 12:29:09 PM 12:30:55 PM Compression count: :31:48 PM 12:33:33 PM 12:35:19 PM 12:37:05 PM 12:38:51 PM 12:40:37 PM 12:42:23 PM 12:44:09 PM 12:45:55 PM over 10 sec: Longest pause: 74 sec 12:46:48 PM 12:48:33 PM 12:50:19 PM 12:52:05 PM 12:53:51 PM 12:55:37 PM 12:57:23 PM 12:59:09 PM 1:00:55 PM 87% :34 / 51:04 per minute LUCAS 3.0 Technical Specifications LUCAS compression depth (nominal patient): Patients with sternum height over 7.3 inches / 18.5 cm: 2.1 ± 0.1 inches / 5.3 ± 0.2 cm. Smaller patients with sternum height less than 7.3 inches / 18.5 cm: 1.5 to 2.1 inches / 4.0 to 5.3 cm. LUCAS compression rate: 102 ± 2 compressions per minute LUCAS compression duty cycle: 50 ± 5% 2016 Physio-Control, Inc. All rights reserved. CaseReports Version Physio-Control, Inc. All rights reserved. CaseReports Version Laitteen yhteenveto Nopea katsaus: mittarit painelusuhdetta ja painelutiheyttä varten Tietoja paineluista ja tauoista Aikakuvaaja Aikajana ensimmäisestä LUCAS-painalluksesta viimeiseen Korostaa automaattisesti tauot Tapahtumaloki Tietoja käyttäjän toimista, laitteen toimintatilasta, akun tilasta sekä mahdollisista hälytyksistä

6 LUCAS 3 Paineluelvytysjärjestelmä LUCAS-järjestelmä Yhteydessä. Oivalluksia. Laitteen yhteenveto LUCAS 3 Chest Compression System Incident ID: Device Type: LUCAS 3 Chest Compression System Patient ID: Device ID: Patient Name: Serial Number: Device Power On: 5/6/ :01:48 PM Software Version: LUCAS0 v Recording Duration: 00:51:46 Duration: 00:51:04 *Times have been adjusted by the system. Laitteen nimi, tapauksen päiväys ja aika sekä kesto LUCAS DATA LUCAS compressions ratio (/total time) % 44:34 / 51:04 Compression rate (average) per minute Compression count: 4558 over 10 sec: 14 Longest pause: 74 sec Yhdenmukaisia, korkealaatuisia LUCAS-paineluita Painelujen määrä, yli 10 sekunnin mittaiset tauot, sekä tiedot pisimmästä tauosta Painelujen suhde ensimmäisen ja viimeisen LUCAS-painelun välillä LUCAS 3.0 Technical Specifications LUCAS compression depth (nominal patient): Patients with sternum height over 7.3 inches / 18.5 cm: 2.1 ± 0.1 inches / 5.3 ± 0.2 cm. LUCAS-laitteen tekniset tiedot Smaller patients with sternum height less than 7.3 inches / 18.5 cm: 1.5 to 2.1 inches / 4.0 to 5.3 cm. LUCAS compression rate: 102 ± 2 compressions per minute LUCAS compression duty cycle: 50 ± 5% 2016 Physio-Control, Inc. All rights reserved. CaseReports Version Aikakuvaaja LUCAS 3 Chest Compression System Device Power On: 5/6/ :01:48 PM Serial Number: *Times have been adjusted by the system. LUCAS TIME GRAPH 12:01:48 PM 12:03:33 PM 12:05:19 PM 12:07:05 PM 12:08:51 PM 12:10:37 PM 12:12:23 PM 12:14:09 PM 12:15:55 PM Aikajana Tauot (laitteen automaattisesti suorittamat tai käyttäjän aloittamat) Painelut (vain laitteen) 12:16:48 PM 12:18:33 PM 12:20:19 PM 12:22:05 PM 12:23:51 PM 12:25:37 PM 12:27:23 PM 12:29:09 PM 12:30:55 PM 12:31:48 PM 12:33:33 PM 12:35:19 PM 12:37:05 PM 12:38:51 PM 12:40:37 PM 12:42:23 PM 12:44:09 PM 12:45:55 PM 12:46:48 PM 12:48:33 PM 12:50:19 PM 12:52:05 PM 12:53:51 PM 12:55:37 PM 12:57:23 PM 12:59:09 PM 1:00:55 PM

7 Tekniset tiedot Painelut Akun tiedot Painelujen tiheys: 102 ± 2 painelua minuutissa Painelusyvyys (nimellinen potilas): 53 mm ± 2 mm potilailla, joiden rintalastan korkeus on yli 185 mm mm potilailla, joiden rintalastan korkeus on alle 185 mm Painelun/vapautuksen toimintajakso: 50 ± 5% Hoidettavaksi sopivat potilaat: Rintalastan korkeus 17 30,3 cm Rinnan maksimileveys: 45 cm LUCAS-laitteen käyttöön ei ole potilaan painorajoituksia. Laitteen ulkomitat ja paino Mitat koottuna (korkeus x leveys x syvyys): 56 x 52 x 24 cm Kantolaukun mitat laitteen ollessa sisällä (korkeus x leveys x syvyys): 58 x 33 x 26 cm Laitteen paino akku kiinnitettynä (ilman kantohihnoja): 8,0 kg Laitteen säilytyslämpötila: -20 C C Laitteen IP-luokitus: IP43 Käyttö PVirtalähde: Akku uudelleenladattava litiumionipolymeeri (LiPo), sekä (valinnainen) ulkoinen virtalähde tai autolaturi Akun tyypillinen käyttöaika: Tyypillisesti 45 minuuttia, pidempi käyttö mahdollista (valinnaisella) ulkoisella virtalähteellä tai autolaturilla Ulkoinen virtalähde: VAC, 50/60 Hz, 2,3A, luokka II, lähtöteho 24 VDC, 4,2A Autolaturi: Jännite / virta VDC / 0-10 A Käyttölämpötila: 0 C C -20 C korkeintaan 1 tunnin ajan huoneenlämmössä säilytyksen jälkeen Akun latausaika: LUCAS-laitteessa ulkoisen virtalähteen avulla ladattuna alle kaksi tuntia huoneenlämmössä (+22 C) Ulkoisessa LUCAS-akkulaturissa ladattuna alle neljä tuntia huoneenlämmössä (+22 C) Akun paino: 0,6 kg Akun kapasiteetti: 3300 mah (tyypillinen), 86 Wh Akun jännite: 25,9 V Akun vaihtoväli: akku on suositeltavaa vaihtaa 3-4 vuoden välein, tai 200 käyttökerran jälkeen (yli 10 minuuttia kerrallaan) Akun latauslämpötila: 0 C C (suosituslämpötila +20 C C) Akun varastointilämpötila: 0 C C, alle kuukauden ajan -20 C C ympäristössä Akun IP-luokitus: IP44 Tiedon siirto tapahtuman jälkeen Radiomoduuli: Bluetooth v2.1 + EDR luokka 1 nopeus jopa 3 Mbps, Modulaatiomenetelmä; 8DPSK, π/4 DQPSK, GFSKFSK, Taajuus; BT 2.4GHz: Kanava 0-78, taajuusalue; 2,4000-2,4835 GHz, Radiotaajuus; Lähtöteho (Bluetooth) maksimissaan + 10 dbm Kaikki tekniset tiedot ovat C lämpötilassa, ellei toisin ilmoitettu.

8 Physio-Control on nyt osa Stryker. Lisätietoja saat paikalliselta Physio-Controlin edustajalta tai verkkosivuiltamme osoitteessa Physio-Control Headquarters Willows Road NE Redmond, WA USA Tel Physio-Control Operations Netherlands B.V. Herikerbergweg CM Amsterdam Netherlands Tel +31 (0) Fax +31 (0) Physio-Control Finland Sales Oy Tel Jolife AB, Scheelevägen 17, Ideon Science Park, SE LUND, Sweden Physio-Control, Inc. Kaikkia tuotteet ja palvelut ovat saatavilla kaikissa maissa. Kaikki tässä asiakirjassa mainitut nimet ovat niiden omistajien tavaramerkkejä tai rekisteröityjä tavaramerkkejä. Teknisiä tietoja voidaan muuttaa ilman erillistä ilmoitusta. GDR _C
