Putkistojen kaivamattomat saneerausmenetelmät. Yhteenveto Suomessa käytössä olevista menetelmistä

Transkriptio

1 Putkistojen kaivamattomat saneerausmenetelmät Yhteenveto Suomessa käytössä olevista menetelmistä 1

2 MENETELMÄ JV,SV VJ Dim. < Asennus kaivanto Ohipumppaus Väliaikainen veden jakelu Uusittu putki Yleisyys Pitkäsujutus x x x x(vj) x(vj) x yleinen Pätkäsujutus x x x yleinen Pakkosujutus x x x x (jv) x x yleinen Sukkasujutus x x x(vj) x x(vj) x yleinen Muotoputkisujutus x x(vj) x x yleinen Sementtilaastivuoraus x x x aiemmin yleisempi Vaakaporaus x x x x yleinen 2

3 Menetelmät viemäreiden saneeraamiseen (uusimiseen) 3

4 Pitkäsujutus korrugoidulla muoviputkella Soveltuu paineettomien viemäriputkien Ø 100 mm 300 mm saneeraukseen Asennus tarkastuskaivojen kautta Valmistus loppuu maaliskuun lopussa 4

5 Pätkäsujutus (Sliplining with discrete pipes) Saneerattavan viemärin sisään asennetaan kaivoista halkaisijaltaan pienempi putki 0,5 m pätkissä Pätkäsujutusputkissa vetoa kestävät, tiivisteelliset muhviliitokset Putkikoot (olemassa olevan putken halkaisija) Ø 100 mm 600 mm (jopa 1200 mm) Asennus ei yleensä vaadi ohipumppausjärjestelyjä Välitilan vaahtobetonitäyttö suositeltavaa 5

6 Pätkäsujutus (Sliplining with discrete pipes) Sovelluksia: Uponor VipLiner, Vaakaporauspalvelu VPP SUJU 6

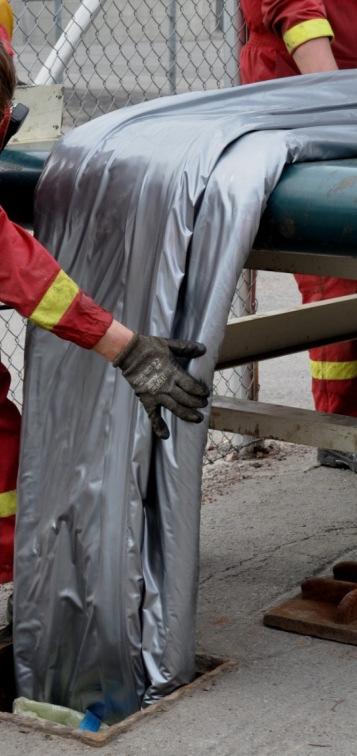

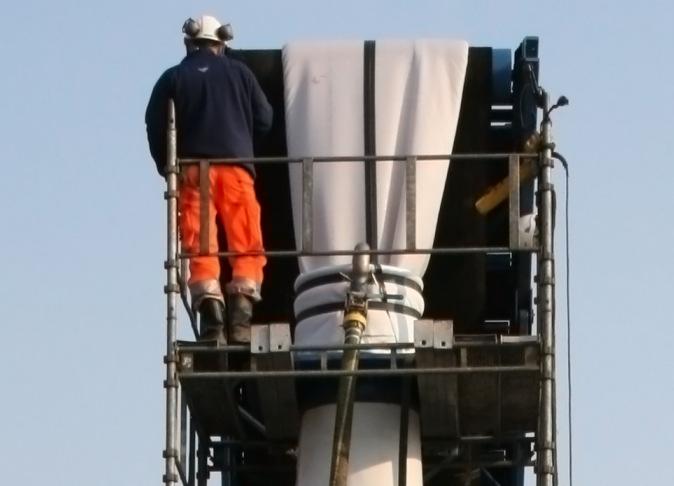

7 Paikallaan kovetettava sujutusputki Sukkasujutus (Cured-in-place pipe) Polyesterihuovasta tai lasikuidusta valmistettu saumaton putki, joka kyllästetään hartsilla Asennetaan paikalleen joko inversiomenetelmällä tai vetämällä Kovetetaan lämmöllä, UV- tai LED-valolla Kehitetty 1971 Englannissa (Eric Wood) Ensimmäiset asennukset Thames-joen alittaviin viemäreihin Lontoossa Maailman käytetyin No-Dig menetelmä 7

8 Käyttökohteet: Kunnalliset gravitaatiorunkoviemärit Teollisuuden putkistot Kaasu- ja kemikaaliputket Putkikoot Ø 50 mm 3000 mm Runkovesijohdot Ø > 400 mm Paineviemärit Ø > 400 mm 8

9 Paikalleen kovetettava sujutusputki painautuu tiiviisti saneerattavan putken seinämille => ei välitilaa Putken halkaisija pienenee vain sujutusputken seinämäpaksuuden verran Mitoitetaan ja valmistetaan rakenteellisesti vastaamaan käyttöolosuhteita tai tilaajan vaatimusten mukaan Soveltuu kaikille putken poikkileikkauksille 9

10 Sovelluksia mm.: Aarsleff CIPP AlphaLiner Berolina Brandenburger-liner Impreg-liner InPipe Insituform Saertex-liner 10

11 Muotoputkisujutus (Close-fit pipe) Munuaisen muotoon tehtaalla pakotettu muoviputki, joka vedetään saneerattavan putken sisään tarkistuskaivosta tai kaivannosta / putkikatkosta Putki tyypillisesti esilämmitetään ennen asennusta Kun putki on paikoillaan, sitä lämmitetään höyryllä Putki paineistetaan, jolloin se palautuu pyöreään muotoonsa Saneerattavan putken halkaisija pienenee vain sujutusputken seinämäpaksuuden verran 11

12 Käyttökohteet: Viettoviemärit Vesijohdot Sovelluksia mm.: Omega Liner Wavin Compact Pipe Rehau U-Liner 12

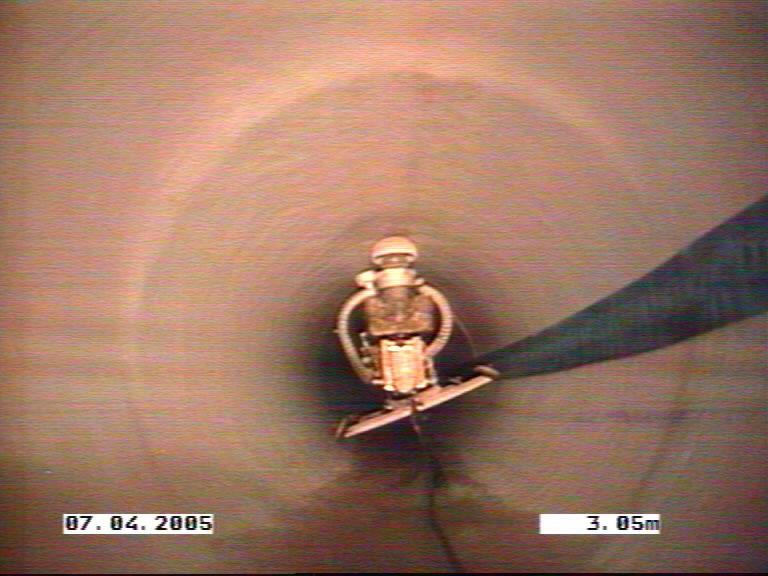

13 Liittymien aukiporaus Sujutuksen jälkeen tonttiliittymät porataan auki kauko-ohjatulla robottiporalaitteella Poralaitteita on hydraulisia sekä sähkö/pneumaattisia, eri kokoisia eri putkikoille ja eri käyttötarkoituksiin 13

14 Hattuprofiilit (Hatprofile) Viemäriliittymiin voidaan asentaa sujutusputken asennuksen ja aukiporauksen jälkeen hattuprofiilit Tarkoituksena tiivistää liitoskohta Voidaan asentaa runkolinjan kautta kiinteistön pihakaivolle asti max. n. 20 m 14

15 Kaivojen saneeraus (uusiminen) 15

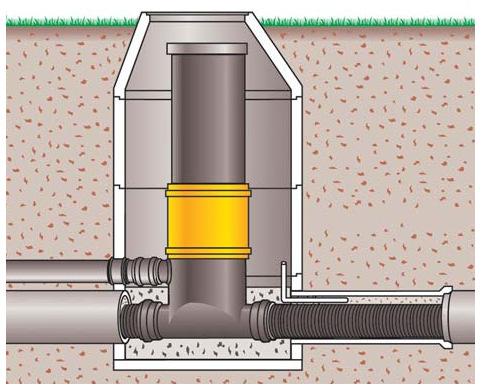

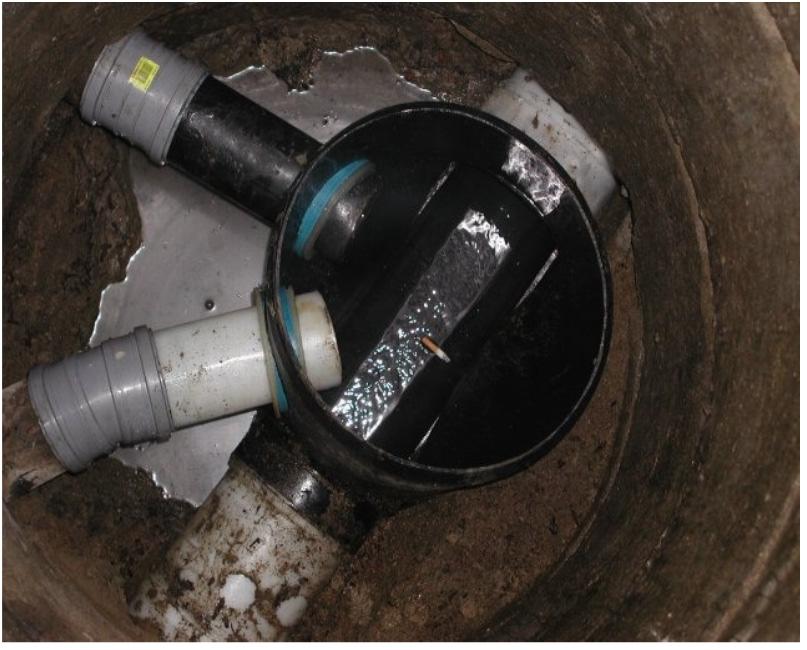

16 Kaivojen saneeraus korjauskaivolla Saneerattavan betonisen kaivon sisään asennetaan muovinen sisäkaivo Työmaalla kohdekohtaisesti rakennettu 16

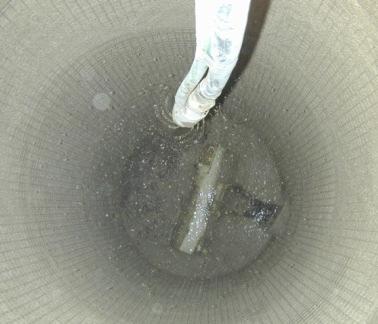

17 Kaivojen sementtilaastivuoraus eli ruiskubetonointi: Syöpyneiden ja vuotavien betonikaivojen saneeraukseen Vuodot injektoidaan Tarvittaessa kaivo verkotetaan teräsverkolla Kaivon seinämille ruiskutetaan sementtilaasti kerros, pinta liipataan, pohja muotoillaan Kaivon koko pienenee vain sementtilaastikerroksen paksuuden verran 17

18 Vesijohtojen saneeraus (uusiminen) 18

19 Pitkäsujutus (Sliplining) Saneerattavan putken sisään vedetään / työnnetään halkaisijaltaan pienempi putki Sujutusputkimateriaalina voidaan käyttää lähes mitä vaan standardiputkityyppejä, PE, teräs Pienentää putken kapasiteettia, työ vaatii yleensä kaivannot 19

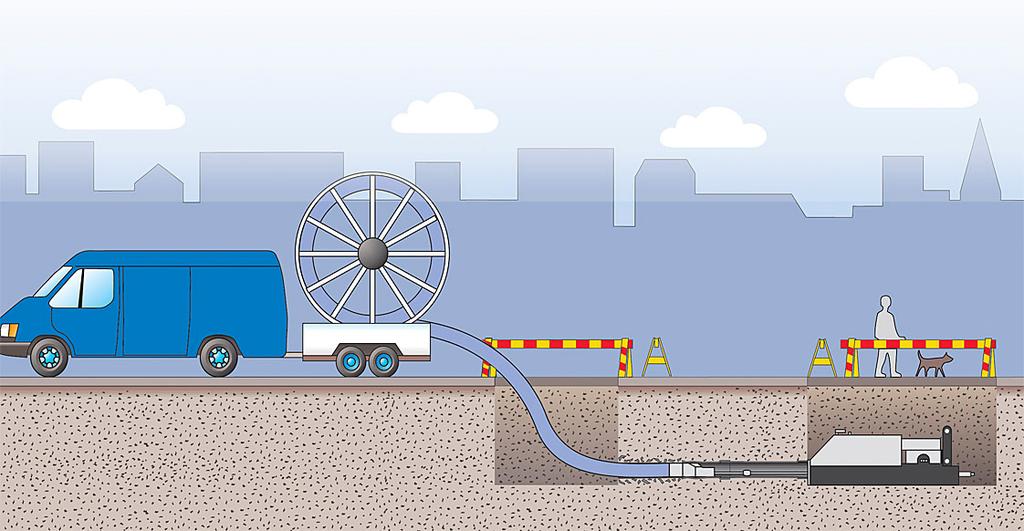

20 Pakkosujutus (Pipe bursting) Menetelmässä vanha putki halkaistaan ja samalla vedetään uusi putki paikalleen Pääkomponentit: vetotunkki, vetotangot, halkaisupää, avennin ja uuden putken vetopää Putken halkaisijaa voidaan kasvattaa jopa noin 30 % Variaatiot: Pipe splitting, Pipe reaming, Pipe extraction 20

21 Huomioitavaa: Saneerattavan putken läheisyydessä sijaitsevat muut maanalaiset rakenteet Sijaitseeko saneerattava putki kalliokanaalissa? Käyttökohteet: Paineelliset ja paineettomat vesi- ja viemäriputket Putkikoot Ø 100 mm > ylärajan määrittää vetotunkin koko 21

22 Sementtilaastivuoraus (Cement mortar lining) Vanhin vesijohtojen saneerausmenetelmä Menetelmässä saneerattava metallinen vesijohto rassataan puhtaaksi mekaanisella teräsrassilla Putken sisäpintaan ruiskutetaan 3 12 mm paksu sementtilaastikerros (yleissementti + hiekka + vesi) paineilmatoimisella keskipakoisruiskulla (sentrifugi) Pysäyttää sisäpuolisen korroosion Runkovesijohdot Ø > 80 mm ja metalliset vesijohdot 22

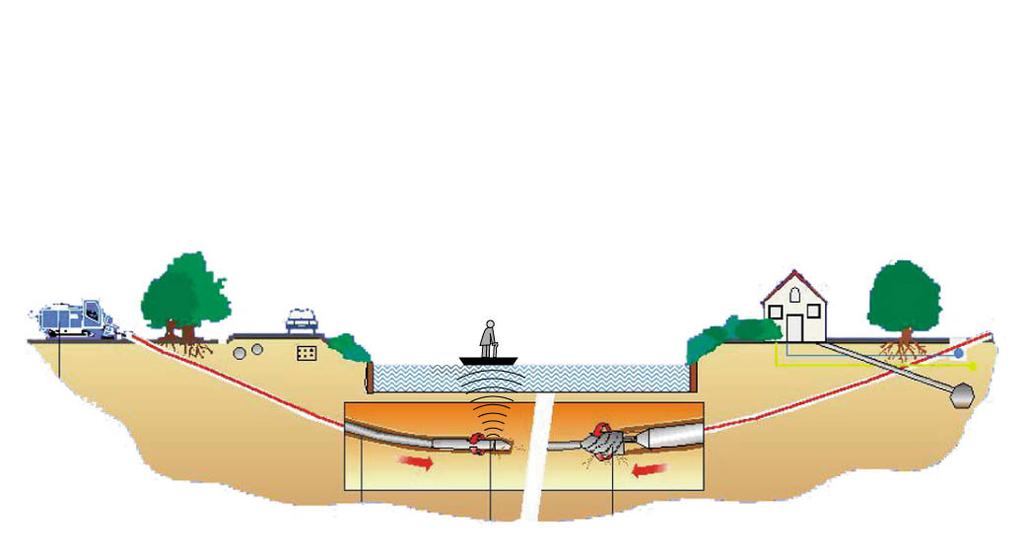

23 Ohjattava vaakaporaus Paineputkien ja viettoviemäreiden uudisrakentamiseen ja saneeraukseen Sopii monentyyppisille putkistoille Käyttöalueina mm. puistoalueiden, vesistöjen, katujen ja moottoriteiden alitukset Laaja kokovalikoima Mahdollistaa useamman putken samanaikaisen asennuksen Työkaivannot vain putken alku- ja loppupäässä 23
