Putkistojen kaivamattomat saneerausmenetelmät. Yhteenveto Suomessa käytössä olevista menetelmistä

Koko: px
Aloita esitys sivulta:

Download "Putkistojen kaivamattomat saneerausmenetelmät. Yhteenveto Suomessa käytössä olevista menetelmistä"

Transkriptio

1 Putkistojen kaivamattomat saneerausmenetelmät Yhteenveto Suomessa käytössä olevista menetelmistä 1

2 MENETELMÄ JV,SV VJ Dim. < Asennus kaivanto Ohipumppaus Väliaikainen veden jakelu Uusittu putki Pitkäsujutus x x x x(vj) x(vj) x Pätkäsujutus x x x Pakkosujutus x x x x (jv) x x Kuristussujutus x x x x (jv) x x Sukkasujutus x x x(vj) x x(vj) x Muotoputkisujutus x x x(vj) x x(vj) x Sementtilaastivuoraus x x x Elementtivuoraus x x x x Vaakaporaus x x x x 2

3 Menetelmät viemäreiden saneeraamiseen (uusimiseen) 3

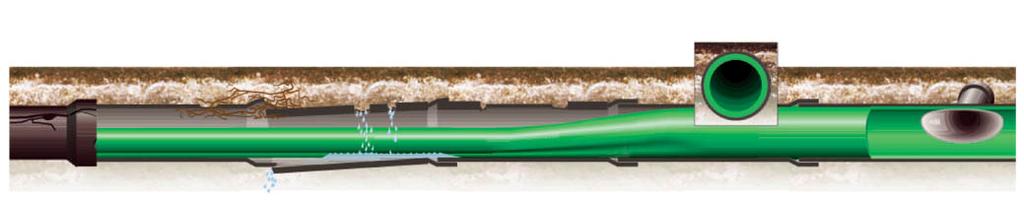

4 Pitkäsujutus korrukoidulla muoviputkella Soveltuu paineettomien viemäriputkien Ø 100 mm 300 mm saneeraukseen Asennus tarkastuskaivojen kautta Välitilan vaahtobetonitäyttö suositeltavaa Viemäri voi olla käytössä sujutuksen aikana 4

5 Pätkäsujutus (Sliplining with discrete pipes) Saneerattavan viemärin sisään asennetaan kaivoista halkaisijaltaan pienempi putki 0,5 m pätkissä Pätkäsujutusputkissa vetoa kestävät tiivisteelliset muhviliitokset Putkikoot (olemassa olevan putken halkaisija) Ø 100 mm 600 mm Asennus ei yleensä vaadi ohipumppausjärjestelyjä Välitilan vaahtobetonitäyttö suositeltavaa 5

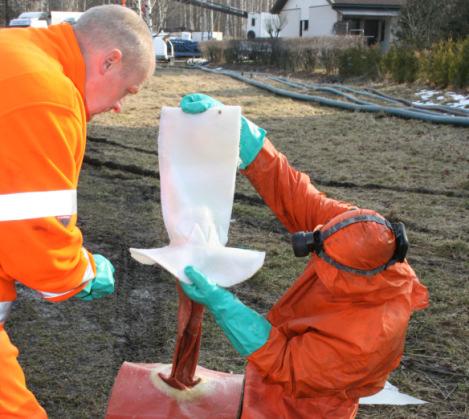

6 Paikallaan kovetettava sujutusputki Sukkasujutus (Cured-in-place pipe) Polyesterihuovasta tai lasikuidusta valmistettu saumaton putki, joka kyllästetään hartsilla Asennetaan paikalleen joko kääntömenetelmällä tai vetämällä Kovetetaan lämmöllä tai UV-valolla Kehitetty 1971 Englannissa (Eric Wood) Ensimmäiset asennukset Thames-joen alittaviin viemäreihin Lontoossa Maailman käytetyin No-Dig menetelmä 6

7 Käyttökohteet: Kunnalliset gravitaatiorunkoviemärit Teollisuuden putkistot Kaasu- ja kemikaaliputket Putkikoot Ø 50 mm 3000 mm Runkovesijohdot Ø > 400 mm Paineviemärit Ø > 400 mm 7

8 Paikalleen kovetettava sujutusputki painautuu tiiviisti saneerattavan putken seinämille => ei välitilaa Putken halkaisija pienenee vain sujutusputken seinämäpaksuuden verran Mitoitetaan ja valmistetaan rakenteellisesti vastaamaan käyttöolosuhteita tai tilaajan vaatimusten mukaan Soveltuu kaikille putken poikkileikkauksille 8

9 Muotoputkisujutus (Close-fit pipe) Munuaisen muotoon tehtaalla pakotettu muoviputki, joka vedetään saneerattavan putken sisään tarkistuskaivosta tai kaivannosta / putkikatkosta Putki tyypillisesti esilämmitetään ennen asennusta Kun putki on paikoillaan, sitä lämmitetään höyryllä Putki paineistetaan, jolloin se palautuu pyöreään muotoonsa Saneerattavan putken halkaisija pienenee vain sujutusputken seinämäpaksuuden verran 9

10 Käyttökohteet: Viettoviemärit Polyeteenistä valmistetut muotoputket soveltuvat lisäksi vesijohtojen saneeraukseen 10

11 Liittymien aukiporaus Sujutuksen jälkeen tonttiliittymät porataan auki kauko-ohjatulla robottiporalaitteella Poralaitteita on hydraulisia sekä sähkö/pneumaattisia, eri kokoisia eri putkikoille ja eri käyttötarkoituksiin 11

12 Hattuprofiilit (Hatprofile) Viemäriliittymiin voidaan asentaa sujutusputken asennuksen ja aukiporauksen jälkeen hattuprofiilit Tarkoituksena tiivistää liitoskohta Voidaan asentaa runkolinjan kautta kiinteistön pihakaivolle asti max. n. 20 m 12

13 Elementtivuoraus (Lining with pipe segments) Suurten kokoojaviemäreiden ja viemärikanaalien saneeraukseen Putkielementit valmistetaan yksilöllisesti putken koon ja profiilin mukaan Putkielementit kuljetetaan putkessa paikoilleen ja liitetään toisiinsa Uuden ja vanhan putken välitila täytetään vaahtobetonilla 13

14 Kaivojen saneeraus (uusiminen) 14

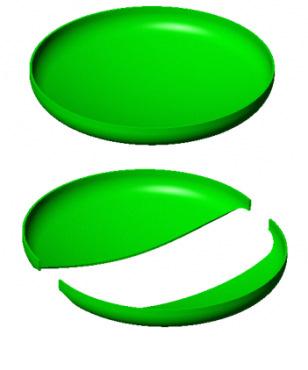

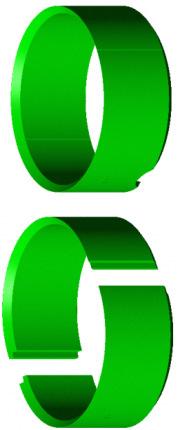

15 Kaivojen panelointi Kaivo paneloidaan elementein ja ekstruusiohitsataan paneelit yhteen, välitila täytetään vaahtobetonilla Rakenteellinen lujuus suuri Miehenmentävä kaivo; kaivon sisämitta ei pienene olennaisesti 900/830 D>=1000 mm kaivoihin Pohjaosa Komponentit 15

16 Kaivojen saneeraus korjauskaivolla Saneerattavan betonisen kaivon sisään asennetaan muovinen sisäkaivo Työmaalla kohdekohtaisesti rakennettu 16

17 Kaivojen sementtilaastivuoraus eli ruiskubetonointi: Syöpyneiden ja vuotavien betonikaivojen saneeraukseen Vuodot injektoidaan Tarvittaessa kaivo verkotetaan teräsverkolla Kaivon seinämille ruiskutetaan sementtilaasti kerros, pinta liipataan, pohja muotoillaan Kaivon koko pienenee vain sementtilaastikerroksen paksuuden verran 17

18 Vesijohtojen saneeraus (uusiminen) 18

19 Pitkäsujutus (Sliplining) Saneerattavan putken sisään vedetään / työnnetään halkaisijaltaan pienempi putki Sujutusputkimateriaalina voidaan käyttää lähes mitä vaan standardiputkityyppejä, PE, teräs Pienentää putken kapasiteettia, työ vaatii yleensä kaivannot Käytetään tyypillisesti vesijohtoihin 19

20 Pakkosujutus (Pipe bursting) Menetelmässä vanha putki halkaistaan ja samalla vedetään uusi putki paikalleen Pääkomponentit: vetotunkki, vetotangot, halkaisupää, avennin ja uuden putken vetopää Putken halkaisijaa voidaan kasvattaa jopa noin 30 % 20

21 Huomioitavaa: Saneerattavan putken läheisyydessä sijaitsevat muut maanalaiset rakenteet Sijaitseeko saneerattava putki kalliokanaalissa? Käyttökohteet: Paineelliset ja paineettomat vesi- ja viemäriputket Putkikoot Ø 100 mm > ylärajan määrittää vetotunkin koko 21

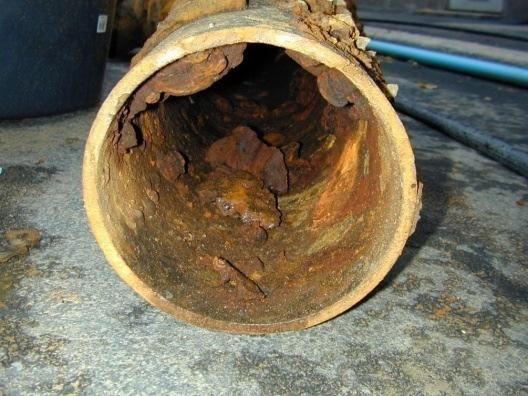

22 Sementtilaastivuoraus (Cement mortar lining) Vanhin vesijohtojen saneerausmenetelmä Menetelmässä saneerattava metallinen vesijohto rassataan puhtaaksi mekaanisella teräsrassilla Putken sisäpintaan ruiskutetaan 3 12 mm paksu sementtilaastikerros paineilmatoimisella keskipakoisruiskulla (sentrifugi) Pysäyttää sisäpuolisen korroosion 22

23 Materiaali: Yleissementti + hiekka + vesi Käyttökohteet: Runkovesijohdot Ø > 80 mm Metalliset vesijohdot 23

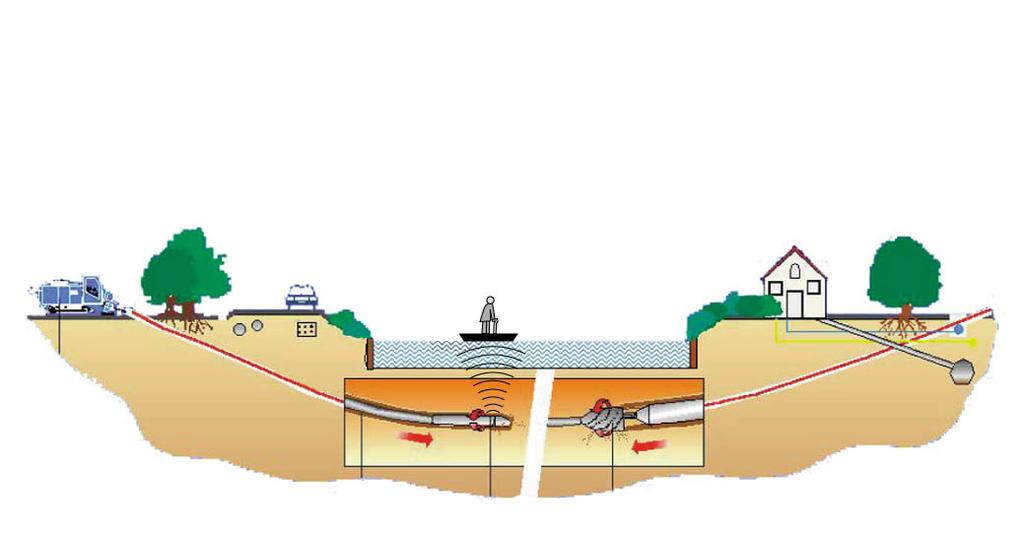

24 Ohjattava vaakaporaus Paineputkien ja viettoviemäreiden uudisrakentamiseen ja saneeraukseen Sopii monentyyppisille putkistoille Käyttöalueina mm. puistoalueiden, vesistöjen, katujen ja moottoriteiden alitukset Laaja kokovalikoima Mahdollistaa useamman putken samanaikaisen asennuksen Työkaivannot vain putken alku- ja loppupäässä 24

25 Kuristussujutus (Swagelining) PE-putken halkaisijaa kuristetaan mekaanisesti % ja putki vedetään olemassa olevan putken sisään PE-putken halkaisija palautuu entiselleen noin vuorokauden kuluessa Sujutusputkimateriaalina PE-putki, liitokset puskuhitsaamalla, purseet poistettava Uuden ja vanhan putken väliin ei jää tyhjää välitilaa Käyttökohteet: Paineelliset ja paineettomat vesi- ja viemärijohdot Putkikoot Ø 150 mm 900 mm 25
