GENANO TUBE XS (Medical) ILMANPUHDISTIN

Transkriptio

1 GENANO ILMANPUHDISTUSTEKNOLOGIA GENANO TUBE XS (Medical) ILMANPUHDISTIN ASENNUS- JA KÄYTTÖOHJE 1 GENANO OY Puh Kimmeltie 3, ESPOO Faksi huolto@genano.fi Internet: Y-tunnus: FI

2 GENANO ILMANPUHDISTUSTEKNOLOGIA GENANO TUBE XS ILMANPUHDISTIN ASENNUS- JA KÄYTTÖOHJE GTubeXS versio SISÄLLYSLUETTELO GENANO TUBE XS (Medical) ILMANPUHDISTIN Tekniset tiedot... 4 Turvallisuusohjeita 5 Asennus... 5 Ohjausyksikön toiminta... 7 Laitteen toiminta normaalikäytössä 8 Laitteen avaaminen huoltoa ja keräinmoduulin vaihtoa varten.. 9 Huoltotarve ja keräinten vaihtoväli Takuuehdot Turvallisuusohjeita...11 Lue käyttöohjeet tarkasti! 2

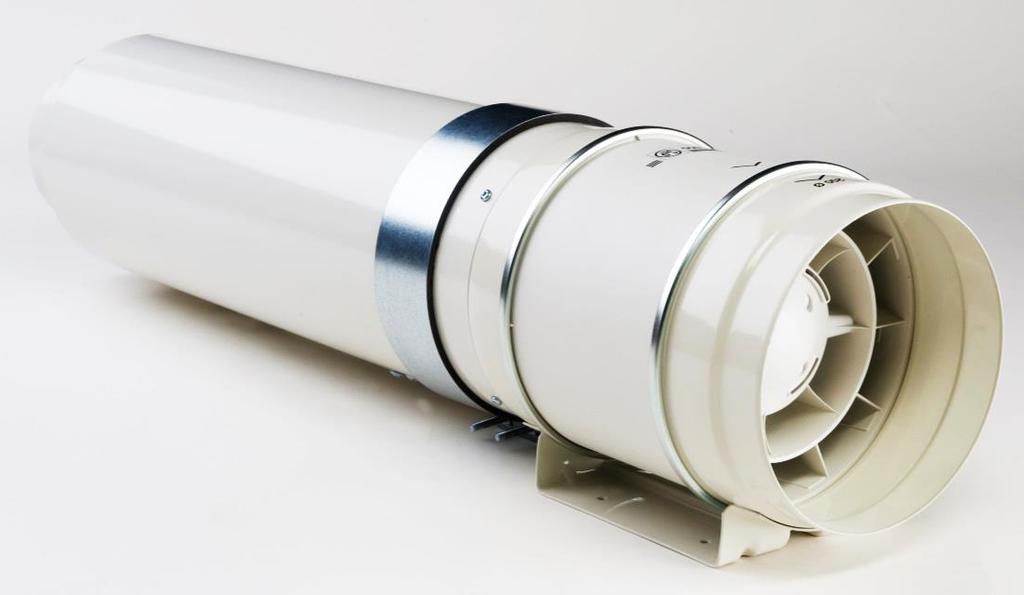

3 GENANO TUBE XS (Medical) ILMANPUHDISTIN Genano Tube XS on ilmanpuhdistin, joka perustuu patentoituun Genano Teknologiaan. Teknologia mahdollistaa pienimpienkin ilmassa leijuvien epäpuhtauksien (hiukkaset ja kaasut) poistamisen ilmasta. Korkea, jopa 97 %:n puhdistustehokkuus takaa, että ilmasta voidaan poistaa myös terveydelle haitalliset nanokokoiset hiukkasmaiset elolliset ja elottomat epäpuhtaudet (virukset, bakteerit, homeitiöt, pöly, metallihiukkaset jne.) Genano Tube XS hyödyntää sähkövarauksien ja ionisuihkujen yhteisvaikutusta joten laitteen ilmanvirtauksen painehäviöt ovat erittäin alhaiset. Genano Tube XS:n sisällä on aika-ajoin vaihdettava keruumoduuli (hienokeräin ja aktiivihiilikeräin). Lisävarusteena puhdistin voidaan varustaa Medical lisäsuodattimella. Genano Tube XS on helppo asentaa itsenäiseksi sisäilmaa kierrättäväksi puhdistimeksi esimerkiksi seinälle tai kattoon joko pysty- tai vaakaasentoon. Kokonsa puolesta se voidaan sijoittaa myös erilaisille tasopinnoille. Integrointi osaksi olemassa olevaa ilmastointijärjestelmää on myös mahdollista. Genano Tube XS (Medical) on tarkoin testattu hallituissa olosuhteissa. 3

4 Tekniset tiedot Käyttö: Sisäkäyttö Mitat: Halkaisija 200 mm, pituus 990 mm Paino: n. 15 kg Runkomateriaali: Galvanoitu teräs, maalattu Ilmamäärä: Max 330 m 3 /h Käyttöjännite: VAC / Hz Tehonkulutus: 140 W Puhdistustarkkuus: H10 99,9 % Puhdistusalue: > 0,001 µm Käyttölämpötila: ºC Puhdistettavan ilman kosteus: % Asennus: Roikkumaan katosta, seinälle vaaka- tai pystyasentoon. Asennus vakaalle tasopinnalle myös mahdollista Genano Tube XS ohjausyksikkö Genano Tube XS Medical: Laitteeseen on mahdollisuus saada lisäsuodatin, jolloin puhdistustehokkuus paranee entisestään. 4

5 Turvallisuusohjeita - Turvallisen toiminnan varmistamiseksi laitteen saa asentaa ja kytkeä vain Genanon valtuuttama tai kouluttama henkilö. Muussa tapauksessa valmistaja ei vastaa laitteen mahdollisesta vaurioitumisesta. - Genano Tube XS on suunniteltu käytettäväksi sisätiloissa. - Laitteen mukana toimitettava verkkojohto on tarkoitettu kytkettäväksi maadoitettuun pistorasiaan. - Vieraitten esineiden laittaminen laitteen sisään sen avoimista imu- ja poistoaukoista on kiellettyä. Tästä voi aiheutua laitteen rikkoutuminen, josta valmistaja ei ota vastuuta. - Älä koskaan peitä laitteen ilman sisäänmeno- ja poistoaukkoja. - Älä koskaan käytä verkkojohtoa, joka on vioittunut tai jonka pistoke on vaurioitunut. Älä myöskään käytä laitetta, joka on näkyvästi vaurioitunut kuljetuksen aikana. Asennus Genano Tube XS tulee asentaa joko tukevalla alustalle vaaka-asentoon tai seinälle joko pysty- tai vaaka-asentoon. Katto-asennus on tilaa säästävä vaihtoehto. Laitetta asennettaessa on huolehdittava siitä, että Genano Tube XS ilmanpuhdistuslaitteen imu- ja ulostuloaukkojen väliin jää tarpeeksi ilmatilaa lattiaan ja kattoon nähden. Sähköiskun välttämiseksi laite on varustettu maadoitetulla virtajohdolla, jossa on kolmas nasta (maakontakti). Johto voidaan kytkeä vain maadoitettuun verkkoliitäntään. Jos sellaista ei ole saatavilla, tulee sellainen järjestää ennen laitteen käyttöönottoa. 5

6 1. Genano Tube XS voidaan kiinnittää seinälle tai kattoon ja puhallinosa voidaan irrottaa asennuksen helpottamiseksi. Irrotettavuus on tärkeää myös huollon/vaihdon kannalta. 2. Liitä puhallinosa paikalleen. 3. Genano Tube XS:n kiinnityksen varmistamiseksi on suotavaa käyttää mukana tulevaa metallipantaa (halkaisija 200mm). Ohjausyksikkö voidaan tarvittaessa kiinnittää seinälle. 6

7 Ohjausyksikön toiminta 1. Kytke puhaltimen johdinkaapeli ja HV-liitin ohjausyksikköön. Varmistu siitä, että HV-kaapelin kierrettävä liitin on tiukasti paikallaan. Virtajohdin Puhaltimen johdin Virtakytkin HV-liitin Puhaltimen nopeuden säätö 2. Liitä Genano Tube XS pistorasiaan käyttäen mukana tullutta maadoitettua verkkojohdinta. Varmista ennen liittämistä, että ohjainyksikön käynnistyskytkin on off-asennossa. Liitä laite vain maadoitettuun pistorasiaan. 3. Kytke laite päälle punaisesta virtakytkimestä. 4. Ohjainyksikön etureunassa olevalla kiertokytkimellä voidaan säätää puhaltimen nopeutta. 7

8 TÄRKEÄÄ! Sähköiskun välttämiseksi laite on kytkettävä vain maadoitettuun pistorasiaan. Maadoitettu kytkentä on ehdoton edellytys laitteen turvalliselle käytölle. VAROITUS! Laitteen toimintaperiaatteesta johtuen saattaa puhdistin joskus pitää rätinää tai aiheuttaa kipinöitä. Tästä johtuen älä käytä laitetta ympäristössä, jossa on syttyviä kaasuja tai nesteitä, tai erittäin suuri määrä hyvin hienojakoista pölyä, joka saattaa muodostaa ilman kanssa räjähtävän seoksen. Laitteen toiminta normaalikäytössä Genano Tube XS ilmapuhdistin kerää tehokkaasti ilmassa olevia epäpuhtauksia keräinmoduulin läpi kulkevasta ilmavirrasta. Keräinmoduuli tulee aika ajoin vaihtaa riippuen käyttöympäristöstä ja keräinten likaantumisasteesta. Keräinten vaihdon saa suorittaa vain Genanon valtuuttama henkilö. Keräinmoduuleja voidaan valmistaa erityisolosuhteet (Medical) huomioonottaen. Vakiomoduuli koostuu keräin- ja aktiivihiilikomponenteista. Huom! Laitteen käyttöympäristössä tulee olla normaali ilmanvaihto. Älä koskaan peitä laitteen ilman sisäänmeno- ja ulostulosaukkoja. Älä kytke laitetta päälle varmistumatta ensin että jokaisen johtimen liitäntä on kiinnitettynä. 8

9 Laitteen avaaminen huoltoa ja keräinmoduulin vaihtoa varten 1. Pysäytä laite ohjainyksikön päällä olevasta virtakytkimestä. 2. Irrota virtajohto pistorasiasta ennen laitteen avaamista. 3. Irrota puhdistimen metallinen kiinnityspanta. 4. Löysää laitteen leveä metallipanta. 5. Irrota laitteen pitkä sisääntuloputki. 6. Vedä suodatinmoduuli pois laitteesta ja vaihda se uuteen. Huomio, että suodatinmoduuli asetetaan laitteeseen musta osa puhallinyksikön suuntaan. HUOM! Ohjausyksikön avaaminen on ehdottomasti kiellettyä. Älä avaa myöskään mitään laitteen osaa huoltaaksesi sitä, ennen kun olet kytkenyt virran pois laitteesta ja irrottanut verkkojohtimen! Huoltotarve ja keräinten vaihtoväli Huoltotarpeesta tulee keskustella Genano asiantuntijan kanssa. Käyttöolosuhteet huomioonottaen määritellään sopiva Genano Tube XS ilmanpuhdistuslaitteen keräinten vaihtoväli, jotta laite toimisi parhaalla mahdollisella tavalla kulloisissakin sijoitusolosuhteissa. Keräin on syytä vaihtaa noin joka kolmas kuukausi käyttöolosuhteista riippuen. Keräinten vaihtoväli riippuu paljolti käyttöolosuhteista ja laitteen päivittäisestä käyttöajasta. Genano sisäilma-asiantuntijat ovat apunasi suunnittelemassa tarpeisiinne sopivat vaihtovälit. Genano ylläpitosopimukseen sisältyy keräinten vaihdot sekä muut huoltotoimenpiteet. Genanon sisäilma-asiantuntijat ja huolto avustavat arvioinnissa kuten muissakin sisäilma-asioihin liittyvissä kysymyksissä. 9

10 TAKUUEHDOT 1 YLEISTÄ Genano Oy:n takuuehdot noudattavat NL 92 (kohdat 21-35) sopimusehtoja seuraavin muutoksin ja lisäyksin. 2 TAKUUAIKA Takuuaika on yksi (1) vuosi tavaran toimituspäivästä lukien, ellei tuotekohtaisessa takuussa, tarjouksessa tai sopimuksessa muuta mainita. Laitteen takuuaika on viisi (5) vuotta, mikäli laitteeseen on otettu valmistajan tarjoama huoltosopimus ja se pidetään jatkuvasti voimassa. 3 TAKUUN SISÄLTÖ Takuuseen sisältyy viallisen osan tai laitteen korjaus tai tarvittaessa vaihto uuteen osaan tai laitteeseen myyjän harkinnan mukaisesti. Takuukorjauksesta mahdollisesti aiheutuvat matka- ja rahtikulut eivät sisälly takuuseen. 4 MUUTA Jälleenmyyjän tai välittäjän mahdollisesti antamasta lisätakuusta, sitoumuksesta tai vakuuttelusta emme vastaa. 5 TAKUUVASTUUN RAJOITUKSET 10 Tämä takuu on annettu edellyttäen, että tuotetta käytetään normaalissa toimistokäytössä tai niihin verrattavissa olosuhteissa ja käyttöohjeita noudatetaan huolellisesti. Takuu on voimassa näiden ehtojen mukaisesti Suomessa. Takuunantajan vastuu on rajoitettu näiden takuuehtojen mukaisesti ja takuu ei siten kata sellaisia vahinkoja, jotka myyty tuote aiheuttaa toiselle esineelle tai henkilölle. Tämän takuun perusteella asiakas ei ole oikeutettu esittämään vaatimuksia muille kuin takuunantajalle. Näihin takuuehtoihin sisältymättömät suulliset lausekkeet eivät sido takuunantajaa. Takuun voimassaolon edellytyksenä on myös, että laitteeseen ja takuukirjoihin merkittyjä tuotetietoja ja valmistusnumeroita ei ole muutettu tai vioitettu. Takuuseen eivät sisälly viat, jotka ovat aiheutuneet - tuotteen kuljetuksesta - tuotteen käyttäjän huolimattomuudesta tai tuotteen ylikuormituksesta - käyttöohjeiden vastaisesta käytöstä, hoidon tai huollon laiminlyönnistä, tuotteen putoamisesta tai nestevahingosta - takuunantajasta riippumattomista olosuhteista kuten jännitevaihteluista (jännitevaihtelut saavat olla korkeintaan +/- 10 %), ukkosesta, tulipalosta tai vahinkotapauksista - muiden kuin valtuutetun huollon suorittamista korjauksista huollosta tai rakennemuutoksista - asennus- tai käyttöohjeiden vastaisesta tai muuten virheellisestä tuotteen sijoituksesta käyttöpaikalle - takuuseen ei myöskään sisälly tuotteen toiminnan kannalta merkityksettömän vian korjaaminen - osat, joiden rikkoutumisvaara käsittelyn tai luonnollisen kulumisen vuoksi ovat mahdollisia kuten sulakkeet ja käsin liikuteltavat muoviosat tai muut kuluvat osat eivät kuulu takuuseen 6 TOIMENPITEET VIAN ILMETESSÄ Vian ilmetessä takuuaikana on asiakkaan tästä viipymättä ilmoitettava valtuutetulle huollolle tai jälleenmyyjälle. Tällöin on ilmoitettava, mistä tuotteesta (tyyppimerkintä takuukortista tai tyyppikilvestä) on kyse, vian laatu mahdollisimman tarkasti sekä olosuhteet, joissa vika on syntynyt. Takuukorjauksenedellytyksenä on myös, että asiakas osoittaa luotettavasti takuun olevan voimassa (= ostokuitti, josta ilmenee tuotteen sarjanumero).

11 TURVALLISUUSOHJEITA Välttääksesi paloriskiä, tulipaloa, sähköiskua tai tapaturmia: 1. Älä koskaan käytä laitetta, jos sen verkkojohto tai pistoke on vahingoittunut. Palauta laite Genano Oy:n huoltopisteeseen tutkittavaksi ja korjattavaksi. 2. Älä aseta verkkojohtoa kuumalle pinnalle. 3. Älä pudota vierasta esinettä tai työnnä sitä mihinkään laitteen aukkoon. 4. Käytä laitetta vain sisätiloissa. 5. Älä altista tätä ilmanpuhdistuslaitetta vesisateelle äläkä kaada vettä koneen päälle. 6. Älä käytä tätä laitetta vahingoittuneena. 7. Liitä pistoke aina ensin laitteeseen sitten vasta pistorasiaan. Laitteen saa liittää ainoastaan maadoitettuun verkkoliitäntään. Varmista, että pistoke on asennettu kunnolla laitteeseen. Kun irrotat pistokkeen pistorasiasta, sammuta ensin laite. 8. Estääksesi mahdollisen verkkojohdon tuhoutumisen, älä kiedo johtoa ilmanpuhdistuslaitteen ympärille. 9. Älä koskaan aseta ilmanpuhdistuslaitetta suoraan auringonvaloon tai liian kuumaan ympäristöön, jonka lämpötila ylittää 60 o C. 12. Älä aseta tai varastoi ilmanpuhdistuslaitetta paikkaan, jossa se voi kaatua. 13. Irrota tämä ilmanpuhdistuslaite pistorasiasta ennen laitteen siirtämistä tai kuljettamista toiseen paikkaan. 14. Lukitse aina laitteen luukut sijoittaessasi sen tilaan, jossa on lapsia. 15. Laitetta saa huoltaa vain valtuutettu huolto. 16. Aktiivihiilikeräintä ei saa poistaa laitteesta. 17. Varoitus! Laitetta ei saa sijoittaa tilaan, jossa esimerkiksi palavat kaasut ja nesteet tai erittäin runsas pöly saattavat muodostaa ilman kanssa kipinästä räjähtävän seoksen. 18. Laitetta saa käyttää vain tilassa, jossa ilma vaihtuu normaalisti. 19. Laitteen saa liittää ainoastaan maadoitettuun verkkoliitäntään. Käytä tätä ilmapuhdistuslaitetta ainoastaan käyttöohjeita noudattaen. Älä käytä lisäosia, jotka eivät ole Genano Oy:n suosittelemia tai käyttämiä. Valmistaja: GENANO Oy 10. Älä peitä laitteen ilmanottoaukkoja. 11. Älä käytä märkää laitetta. 11

12 12 GENANO OY Puh Kimmeltie 3, ESPOO Faksi Internet: Y-tunnus: FI
