Käyttöohje CZE Lue käyttöohje huolellisesti ja ymmärrä sen sisältö, ennen kuin alat käyttää konetta. Suomi

Transkriptio

1 Käyttöohje CZE 4818 Lue käyttöohje huolellisesti ja ymmärrä sen sisältö, ennen kuin alat käyttää konetta. Suomi

2 Onnittelumme uuden HUSQVARNA-ruohonleikkurinhankinnasta. Se on suunniteltu, valmistettu ja koottu toimimaan mahdollisimman luotettavasti ja tehokkaasti. Tämä käyttöohje on laadittu etukannessa mainitun mallin omistajille ja käyttäjille. Lue, ymmärrä ja seuraa turva- ja käyttöohjeita. Huolla, kunnosta ja käytä ruohonleikkuria järjestelmällisesti. Noudata tämän käyttöohjeen kappaleiden Asiakkaan vastuu ja Säilytys ohjeita. Koneen käyttöön liittyvien varoitusten noudattamatta jättäminen voi aiheuttaa vakavia vammoja käyttäjälle tai muille henkilöille. Omistajan on ymmärrettävä nämä ohjeet ja hän saa luovuttaa ruohonleikkurin vain sen toimintaan perehtyneiden, ohjeet ymmärtävien henkilöiden käyttöön. Jokaisen ruohonleikkuria käyttävän henkilön on oltava sekä psyykkisesti että fyysisesti täysin terve, eikä hän saa olla henkisiin kykyihin vaikuttavien aineiden alaisena. 1. Pidä kaikki kilvet, suojat ja turvalaitteet paikoillaan ja täysin toimintakuntoisina. 2. Sammuta moottori ja irrota sytytystulppakaapelit ennen säätöjen, huollon tai kunnostuksen tekemistä. Tässä ruohonleikkurissa on polttomoottori, eikä sitä saa käyttää raivaamattomalla metsä-, pensaikko- tai ruohikkomaalla tai niiden läheisyydessä, ellei moottorin pakokaasujärjestelmässä ole paikallisten määräysten mukaista kipinänsammutinta (mikäli sellaista vaaditaan). Jos kipinänsammutinta käytetään, käyttäjän on pidettävä se täysin toimintakuntoisena. Äänenvaimentimen kipinänsammutin on tilattavissa lähimmän valtuutetun huoltoliikkeen kautta. Moottorin pakokaasut, jotkut sen ainesosat ja tietyt ajoneuvon osat sisältävät tai niistä vapautuu kemikaaleja, joiden katsotaan aiheuttavan syöpää ja sikiövaurioita tai muita lisääntymiskykyyn vaikuttavia haittoja. Akun navat, akkukengät ja niihin liittyvät tarvikkeet sisältävät lyijyä ja lyijy-yhdisteitä, kemikaaleja, joiden katsotaan aiheuttavan syöpää, sikiö- tai muita perimävaurioita.pese kädet käsittelyn jälkeen Tuotteittemme jatkuva parantaminen edellyttää, että teknisiä yksityiskohtia ja muotoilua voidaan muuttaa ilman erillistä ilmoitusta. 2

3 SYMBOLIT ja TARRAT... 4 TURVAOHJEET... 5 Yleinen käyttö... 5 Ajo rinteissä... 7 Lapset... 8 SISÄLTÖ Ilmansuodatin Moottorin öljynsuodatin Sytytystulpat Polttoaineen in-line-suodatin Puhdistus Kuljetus ERITTELYT ASENTAMINEN Kokoamisessa tarvittavat työkalut Pura pakkaus Istuimen kiinnitys Ohjaussauvojen kiinnitys Renkaiden ilmanpaineen tarkastus Tarkastuslista KÄYTTÖ ASIAKKAAN VASTUU Huoltokaavio Voitelukavio Renkaat Turvajärjestelmä Terien hoito HUOLTO JA TARKASTUS Ruohonleikkuri Leikkuulaitteen vaakasuoruus Leikkuulaitteen hihnan vaihto IZT-hihnan vaihto (Integraded Zeroturn Transaxle). 29 Istuimen säätö Ohjaussauvojen säätö Renkaiden irrotus korjausta varten Moottorin käynnistys heikollaakulla Akun vaihto Käsijarrun säätäminen Ohjauksen säätö SÄILYTYS VIANETSINTÄ JOHDOTUSKAAVIO Kiilahihnat Moottori Ilmaritilän puhdistaminen

4 R N Peruutus Vapaa Leikkuulaite kytketty Leikkuulaite ei kytketty SYMBOLIT JA TARRAT Hidas Rikastin Nopea Polttoaine Käynnistys Seisontajarru Seis Käyttö Käynnistys Varoitus Vaara Varoitus Älä seiso tässä Älä paina ohjaussauvoja. Lue käyttöohje. Älä hinaa tai työnnä ruohonleikkuria, ellei IZT:n (Intergraded Zeroturn Transaxle) ohitusvipuja ole kytketty. Akkuhappo on syövyttävää, räjähtävää ja palavaa. Käytä kuulonsuojaimia Äänitaso Leikkuukorkeus CEyhteensopivuuden merkki Älä koske pyöriviin osiin. Lue Käyttöohjeet. Sammuta moottori & poista virta-avain, ennen kuin teet mitään huolto- tai korjaustoimenpiteitä. Pysy turvallisen matkan päässä koneesta. Älä käytä rinteissä, joiden kaltevuus on yli 10. Älä ota matkustajia. Koko keho vaarassa joutua sinkoavien kappaleiden kohteeksi. Sormien ja varpaiden katkeamisvaara. Älä avaa tai poista turvakilpiä, kun moottori on käynnissä. Varo muita ihmisiä peruuttaessasi. Varo muita ihmisiä eteenpäin ajaessasi. Rasvaa voitelukohdat 25 t valein. Tarkasta renkaiden ilmanpaineet Eturenkaat - 1 baari Takarenkaat - 1 baari Katso lisätietoja käyttöohjeesta. Katso moottorin kayttoopas. 4

5 TURVAOHJEET Turvaohjeet Nämä ohjeet on laadittu oman turvallisuutesi vuoksi. Lue ne huolellisesti. Yleinen käyttö! Oheinen tunnus tarkoittaa tärkeitä turvaohjeita. On kyse sinun turvallisuudestasi. Lue kaikki tässä käyttöohjeessa ja koneessa annetut ohjeet, ennen kuin käynnistät sen. Varmista, että ymmärrät ohjeet ja noudata niitä. Opettele koneen ja sen hallintalaitteiden turvallinen käyttö sekä koneen nopea pysäytys. Opettele tunnistamaan myös turvatarrat. Anna ainoastaan koneen käyttöön perehtyneiden aikuisten käyttää konetta. Varmista, ettei koneen lähellä ole ketään, kun käynnistät moottorin, kytket vedon päälle tai ajat koneella. Varmista, että eläimet ja ihmiset pysyvät turvallisen matkan päässä koneesta. Pysäytä kone, jos alueelle tulee sivullisia. Puhdista alue kivistä, leluista, rautalangoista ja muista esineistä, jotka voivat tarttua teriin ja sinkoutua niistä. Varo heittolaitetta äläkä suuntaa sitä ketään kohti. Älä käytä konetta, jos heittolaite ei ole paikoillaan. Pysäytä moottori ja estä moottorin käynnistyminen ennen kuin puhdistat heittolaitteen. Muista, että käyttäjä on vastuussa vaaratilanteista ja onnettomuuksista. Älä koskaan ota matkustajia. Kone on tarkoitettu vain yhden henkilön käytettäväksi. Katso aina alaspäin ja taaksepäin ennen peruuttamista ja sen aikana. Pidä silmällä sekä pieniä että suuria esteitä. Hidasta ennen kääntämistä. Pysäytä terät, kun et leikkaa. Lue käyttöohje, ennen kuin käynnistät koneen Puhdista alue esineistä ennen leikkuuta

6 TURVAOHJEET Varo kiinteää esinettä kiertäessäsi, etteivät terät osu siihen. Älä koskaan aja vieraiden esineiden yli. Käytä konetta ainoastaan päivänvalossa tai muissa hyvin valaistuissa oloissa. Käytä konetta turvallisen välimatkan päässä syvänteistä ja muista maaston epätasaisuuksista. Ota huomioon muut mahdolliset vaaratilanteet. Älä koskaan käytä konetta, jos olet väsynyt, jos olet nauttinut alkoholia tai käyttänyt muita huumaavia aineita tai lääkkeitä, jotka voivat vaikuttaa näkökykyysi, arviointikykyysi tai koordinaatioosi. Varo liikennettä, kun työskentelet lähellä tietä tai menet sen yli. Älä koskaan jätä konetta ilman valvontaa moottorin käydessä. Pysäytä aina terät, kiristä seisontajarru, pysäytä moottori ja poista avain, ennen kuin poistut koneelta. Älä koskaan anna lasten tai sellaisten henkilöiden, joille ei ole annettu koneen käyttökoulutusta, käyttää tai huoltaa sitä. Paikalliset määräykset voivat sisältää käyttäjän ikää koskevia rajoituksia.! Moottorin pakokaasut ja tietyt ajoneuvon osat sisältävät tai niistä vapautuu kemikaaleja, joiden katsotaan aiheuttavan syöpää ja sikiövaurioita tai muita lisääntymiskykyyn vaikuttavia haittoja. Moottori päästää ympäristöön hiilimonoksidia, joka on väritön, myrkyllinen kaasu. Älä käytä konetta suljetuissa tiloissa ! Konetta käytettäessä on pidettävä hyväksyttyjä henkilökohtaisia suojavarusteita. Henkilökohtaiset suojavarusteet eivät poista tapaturmien vaaraa, mutta lieventävät vahinkoa onnettomuustilanteessa. Pyydä jälleenmyyjältä apua varusteiden valinnassa. Varmista, että sinulla on ensiaputarvikkeet lähettyvillä, kun käytät konetta. Älä koskaan käytä konetta paljasjaloin. Käytä aina suojakenkiä tai -saappaita, joissa mielellään tulisi olla teräksiset varvassuojat. Pidä hyväksyttyjä suojalaseja tai kokovisiiriä asennuksen ja ajon aikana. Älä koskaan pidä löysästi istuvia vaatteita, jotka voivat tarttua liikkuviin osiin. Henkilökohtaiset suojavarusteet

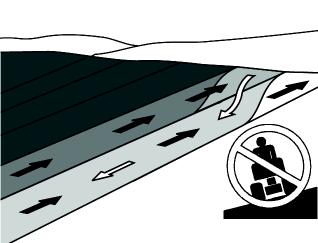

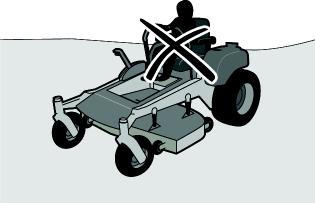

7 TURVAOHJEET Ajo rinteissä Ajo rinteissä on yksi niistä tilanteista, joissa erittäin suuri vaara, että kuljettaja menettää ajoleikkurin hallinnan tai kone kaatuu, joka voi aiheuttaa vakavia vahinkoja tai kuoleman. Kaikki rinteet vaativat erityistä huolellisuutta. Jos et pysty peruuttamaan rinnettä ylöspäin tai olet epävarma, älä leikkaa rinnettä. Tee seuraavasti Poista esteet kuten kivet, puunoksat jne. Leikkaa ylös- ja alaspäin, älä sivusuuntaan. Älä koskaan aja ajoleikkurilla maastossa, jonka kaltevuus on yli 10. Vältä käynnistämästä tai pysäyttämästä konetta rinteessä. Jos renkaat alkavat luistaa, pysäytä terät ja aja hitaasti rinnettä alaspäin. Aja rinteissä aina tasaisella ja hitaalla nopeudella. Älä muuta nopeutta tai ajosuuntaa äkillisesti. Vältä tarpeettomia käännöksiä rinteissä ja jos konetta on välttämättä käännettävä, käännä hitaasti ja hieman alaspäin mahdollisuuksien mukaan. Varo uomia, kuoppia ja kohoumia ja vältä ajamasta niiden yli. Kone voi kaatua helpommin epätasaisessa maastossa. Korkea ruoho voi peittää alleen esteitä. Aja hitaasti. Älä tee jyrkkiä ohjausliikkeitä. Ole erityisen varovainen käyttäessäsi mahdollisia lisälaitteita, jotka voivat muuttaa koneen tasapainoa. Älä leikkaa reunojen, ojien tai penkereiden läheltä. Kone voi yllättäen pyörähtää ympäri, jos pyörä kulkee syvänteen tai ojan reunan yli tai jos reuna pettää. Älä leikkaa märkää ruohoa. Se on liukasta ja renkaiden pito voi kadota niin, että kone luistaa. Älä yritä tasapainottaa konetta pitämällä jalkaa maassa. Alustan puhdistuksen ajaksi ei konetta koskaan saa ajaa reunan tai ojan lähelle. Leikkaa ylös- ja alaspäin, älä sivusuuntaan Ole erityisen varovainen ajaessasi rinteissä

8 TURVAOHJEET Lapset Vakavia onnettomuuksia voi sattua, jos kuljettaja ei huomioi lähistöllä olevia lapsia. Lapset ovat usein kiinnostuneita koneesta ja ruohonleikkuusta. Älä koskaan oleta, että lapset pysyvät siellä, missä heidät viimeksi näit. Pidä lapset poissa leikkuualueelta ja toisen aikuisen tarkassa valvonnassa. Ole tarkkaavainen ja pysäytä kone, jos työskentelyalueelle tulee lapsia. Varmista ennen peruuttamista ja sen aikana taakse- ja alaspäin katsomalla, ettei pieniä lapsia ole tiellä. Älä koskaan ota lapsia ajoleikkuriin. He voivat pudota ja loukkaantua vakavasti tai estää koneen turvallisen hallinnan. Älä koskaan anna lasten käyttää konetta. Ole erityisen varovainen kulmien, pensaiden, puiden tai muiden näkyvyyttä estävien esineiden läheisyydessä. Älä koskaan anna lasten käyttää konetta ! Moottoria ei saa käynnistää silloin, kun ajajan jalkalevy tai joku muu leikkuulaitteen käyttöhihnaa suojaava levy on poissa. Sammuta moottori. Estä moottorin käynnistyminen poistamalla virta-avain, ennen kuin teet säätöjä tai huollat konetta. Älä koskaan tankkaa sisätiloissa. Polttoaine ja sen höyryt ovat myrkyllisiä ja erittäin helposti syttyviä. Ole erityisen varovainen käsitellessäsi bensiiniä, koska varomaton käsittely voi aiheuttaa henkilövahinkoja tai tulipalon. Säilytä polttoainetta ainoastaan tähän tarkoitukseen hyväksytyissä astioissa. Älä koskaan avaa polttoainesäiliön korkkia äläkä täytä polttoainesäiliötä, kun moottori on käynnissä. Älä koskaan tankkaa sisätiloissa

9 TURVAOHJEET Anna moottorin jäähtyä ennen tankkausta. Älä tupakoi. Älä täytä polttoainetta kipinöiden tai avotulen läheisyydessä. Jos polttoainejärjestelmässä on vuoto, moottoria ei saa käynnistää, ennen kuin vuoto on korjattu. Säilytä konetta ja polttoainetta niin, ettei vuotava polttoaine tai polttoainehöyryt pääse aiheuttamaan vahinkoa. Tarkasta polttoaineen määrä aina ennen käyttöä ja jätä polttoaineelle tilaa laajeta, koska moottorin ja auringon lämmön aiheuttama polttoaineen laajeneminen voi muussa tapauksessa johtaa polttoaineen ylivuotoon. Vältä ylitäyttöä. Jos koneen päälle on läikkynyt polttoainetta, pyyhi se pois ja odota, kunnes se on kokonaan haihtunut, ennen kuin käynnistät moottorin. Jos polttoainetta on roiskunut vaatteillesi, vaihda vaatteet. Anna koneen jäähtyä, ennen kuin ryhdyt mihinkään toimenpiteisiin moottoritilassa. Ole hyvin varovainen akkuhappoa käsitellessäsi. Iholle joutunut happo voi aiheuttaa vakavia syöpymisvammoja. Jos akkuhappoa roiskuu ihollesi, huuhtele välittömästi vedellä. Silmiin joutunut happo voi aiheuttaa sokeutumisen, ota välittömästi yhteys lääkäriin. Ole varovainen akkua huoltaessasi. Akussa syntyy räjähtäviä kaasuja. Älä koskaan huolla akkua tupakoinnin aikana tai avotulen tai kipinöiden läheisyydessä. Akku voi räjähtää ja aiheuttaa vakavia vammoja tai vahinkoja. Varmista, että pultit ja mutterit, erityisesti terälaitteen kiinnityspultit, on kiristetty kunnolla ja että varusteet ovat hyvässä kunnossa. Älä tee muutoksia turvalaitteisiin. Tarkista säännöllisesti, että ne toimivat oikein. Konetta ei saa käyttää, jos suojalevyt, suojakotelot, turvakytkimet tai muut turvalaitteet ovat vahingoittuneet tai puuttuvat. Älä muuta säätimien asetuksia ja vältä käyttämästä moottoria liian suurilla kierrosnopeuksilla. Jos moottoria käytetään liian korkeilla kierroksilla, sen osat voivat vahingoittua.! Moottori, pakoputkisto ja hydraulijärjestelmän osat kuumenevat erittäin kuumaksi käytön aikana. Palovammojen riski kosketettaessa.! Akku sisältää lyijyä ja lyijyyhdisteitä, kemikaaleja, joiden katsotaan aiheuttavan syöpää, sikiö- tai muita perimävaurioita. Pese kätesi, kun olet koskenut akkuun Älä tupakoi huoltaessasi akkua. Akku voi räjähtää ja aiheuttaa vakavia vammoja/vahinkoja 9

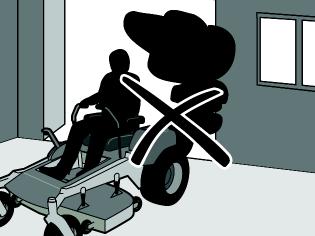

10 TURVAOHJEET Älä koskaan käytä konetta sisätiloissa tai tiloissa, joissa ei ole kunnollista ilmanvaihtoa. Pakokaasu sisältää hiilimonoksidia, joka on hajuton, myrkyllinen ja hengenvaarallinen kaasu. Pysäytä ja tarkasta laite, jos törmäät johonkin tai ajat jonkin yli. Tee tarvittavat korjaukset ennen uutta käynnistystä. Älä koskaan tee säätöjä moottorin käydessä. Kone on testattu ja hyväksytty käytettäväksi ainoastaan valmistajan toimittamilla tai suosittelemilla varusteilla varustettuna. Terät ovat terävät ja voivat aiheuttaa viiltohaavoja. Suojaa terät kääreellä tai käytä suojakäsineitä, kun käsittelet niitä. Tarkasta seisontajarrun toiminta säännöllisesti. Säädä ja huolla tarvittaessa. Silppuamislaitetta tulee käyttää vain, kun halutaan parempi leikkuujälki tutuilla alueilla. Vähennä tulipalon vaaraa puhdistamalla kone ruohosta, lehdistä ja muusta siihen tarttuneesta roskasta. Anna koneen jäähtyä, ennen kuin viet sen varastoon. Älä koskaan aja koneella suljetussa tilassa Kuljetus Kone on raskas ja voi aiheuttaa vakavia puristumisvammoja. Ole erityisen varovainen, kun sitä lastataan autoon tai perävaunuun tai puretaan siitä. Käytä hyväksyttyä perävaunua koneen kuljetukseen. Kiristä seisontajarru, sulje polttoaineen syöttö ja kiinnitä kone hyväksytyillä kiinnityslaitteilla, kuten hihnoilla, ketjuilla tai köysillä, kuljetuksen ajaksi. Perehdy paikallisiin tieliikennemääräyksiin, ennen kuin kuljetat tai ajat konetta millään tiellä ja noudata niitä. Puhdista kone säännöllisesti TÄRKEÄ TIETÄÄ Seisontajarru ei riitä koneen lukitsemiseen kuljetuksen ajaksi. Varmista, että kone on kunnolla kiinnitetty kuljetusajoneuvoon. Peruuta kone kuljetusajoneuvoon välttääksesi sen kaatumisen. 10

11 ERITTELYT BENSIINITILAVUUS JA TYYPPI ÖLJYTYYPPI (SPI-SF-SJ): SYTYTYSTULPPA: n. 21 LITRAA LYIJYTÖN MATALAOKTAANINEN KATSO MOOTTORIN KÄYTTÖOPAS KATSO MOOTTORIN KÄYTTÖOPAS NOPEUS (KM): ETEENPÄIN: 0-9 PERUUTUS: 0-4 RENGASPAINE: EDESSÄ: 1 BAARI TAKANA: 1 BAARI LATAUSJÄRJESTELMÄ: KAWASAKI RPM AKKU: MIN. CCA: 300 KOTELOKOKO: 13,3 L 19,6 P 15,2 K TERÄPULTTIEN VÄÄNTÖMOMENTTI: FT./LBS. 11

12 ASENTAMINEN Uusi ruohonleikkurisi on koottu tehtaalla lukuun ottamatta niitä osia, jotka kuljetusteknisistä syistä on jouduttu jättämään kokoamatta. Ruohonleikkurin turvallisen ja ongelmattoman käytön vuoksi asennettavat osat ja laitteet on kiristettävä huolellisesti. Oikeiden työkalujen käyttö on välttämätöntä oikean kireyden varmistamiseksi. KOKOAMISESSA TARVITTAVAT TYÖKALUT 1. 9/16":n avain tai 9/16":n hylsy ja räikkäväännin 2. Rengaspainemittari 3. Sorkkarauta tai sorkkavasara 4. Lankaleikkurit Kun tässä käyttöohjeessa puhutaan oikeasta ja vasemmasta, sillä tarkoitetaan suuntaa kuljettajan ajoasennosta (istuen) katsottuna. RUOHOLEIKKURIN PURKAMINEN KULJETUSPAKKAUKSESTA Kiinnitä ensimmäinen kolmioväännin ja aluslevy viemällä se istuinkaukalon reiän läpi istuimen alaosan vastaavaan kierrereikään. Toista muiden kolmen reiän kohdalla. Kiristä istuin kolmiovääntimillä suunnilleen haluttuun kohtaan. Kiinnitä sähköjohto istuimen kytkimeen. Istuimen sijoituksessa saatetaan tarvita lisäsäätöä halutun kohdan löytämiseksi. Katso tämän ohjeen kappaletta Huolto ja Tarkastus. PURA PAKKAUS Poista ensin kuljetuslaatikon kansi sorkkaraudan tai vasaran avulla. Irrota sen jälkeen laatikon sivut ja siirrä ne pois tieltä. Huolehdi irtoavista nauloista ja niiteistä. Poista ruohonleikkuria peittävä muovipussi. Leikkaa lankaleikkureilla poikki kaikki muovisiteet, joilla ruohonleikkuri on kiinni kuljetuslaatikossa. Irrota istuin ruohonleikkurin edestä ja sijoita se turvalliseen paikkaan. ISTUINKAUKALO SÄHKÖJOHTO VÄÄNTIMET ENNEN RUOHONLEIKKURIN SIIR- TÄMISTÄ ALUSTALTA ISTUIMEN KIINNITYS (Katso kuva 1) Istuin tulee asentaa pituussuunnassa niin, että kuljettaja ylettyy mukavasti leikkuulaitteen nostopolkimeen ja voi käyttää ruohonleikkuria turvallisesti. Katso tämän ohjeen kappaletta Huolto ja Tarkastus. Poista istuimen suojakääre. Poista kolmiovääntimet aluslevyineen istuimesta ja laita ne konsolin oikealla puolella olevaan säilytystilaan. Nosta istuinkaukalo niin, että pohjaan pääsee hyvin käsiksi. 12 CZ-1 KUVA 1 OHJAUSSAUVOJEN KIINNITYS (Katso kuva 2) Irrota 9/16":n avaimella tai hylsyllä ja räikkävääntimellä ohjausvarren alakuusiopultti ja joustoaluslevy. Liikuta ohjaussauvaa kunnes pultin ja joustoaluslevyn pääsee viemään ohjaussauvan alaosan reiän läpi ja kiertämään takaisin kiinni ohjausvarteen. Keskitä kuusiopultti ohjaussauvan reikään. Kiristä sekä ylä- että alakuusiopultti avaimella tai räikkävääntimellä. Toista ruohonleikkurin toisella puolella.

13 ASENTAMINEN Ohjaussauvojen yhdensuuntainen kohdistus saattaa vaatia säätämistä. Katso tämän käyttöohjeen kappaletta Huolto ja Tarkastus. RUOHONLEIKKURIN AJAMINEN ALUSTALTA (Katso kappaleesta Käyttö säädinten sijainti ja toiminta) HUOM: Voit nyt vierittää tai ajaa ruohonleikkurin alustalta. Noudata alla olevia siirtotapaa koskevia ohjeita siirtäessäsi ruohonleikkurin alustalta. OHJAUS- VARSI KUVA 2 OHJAUS- SAUVA KUUSIO- PULTIT VAPAAASENTO- HAHLO RUOHONLEIKKURIN VIERITTÄMINEN ALUSTALTA (Katso kappaleesta Käyttö säädinten sijainti ja toiminta) CZ-2 Siirry ruohonleikkurin taakse ja kytke IZTjärjestelmä (Integraded Zeroturn Transaxle) pois siirtämällä IZT-ohitusvivut ohitusasentoon (Katso kohtaa KULJE- TUS tämän käyttöohjeen kappaleesta Käyttö). Istu ruoholeikkurille, paina leikkuulaitteen nostopoljin korkeimpaan leikkuuasentoon. Vapauta seisontajarruvipu. Vieritä ruohonleikkuri alustalta eteen- tai taaksepäin. Lue ja ymmärrä tämän käyttöohjeen kappaleessa Käyttö olevat ohjeet ennen käynnistystä ja noudata niitä. Varmista, että ruohonleikkuri on hyvin ilmastoidulla alueella. Varmista, ettei koneen edessä olevalla alueella ole ihmisiä tai esineitä. Varmista, että kaikki yllä kuvatut asennukset on suoritettu. Tarkasta moottorin öljytaso ja täytä säiliöön bensiiniä. Siirrä IZT-ohitusvivut (Integraded Zeroturn Transaxle) ajoasentoon (Katso kohta KULJETUS tämän käyttöohjeen kappaleesta Käyttö). Istu ajopaikalle, siirrä seisontajarrukahva on-asentoon. Siirrä ohjaussauvat ulospäin vapaahahloon. Paina leikkuulaitteen nostopoljinta eteenpäin nostaaksesi leikkuulaitteen ylimpään leikkuuasentoon. Siirrä kaasusäädin rikastusasentoon. Käynnistä moottori. Kun moottori on käynnistynyt, siirrä kaasusäädin joutokäyntiasentoon. Vapauta seisontajarru. Siirrä ohjaussauvat ajoasentoon. Siirrä ohjaussauvoja hitaasti eteenpäin ja aja hitaasti ruohonleikkuri alustalta. Siirrä ohjaussauvat takaisin vapaaasentoon. Kiristä seisontajarru. Käännä virta-avain OFF -asentoon. 13

14 ASENTAMINEN TARKASTA RENKAIDEN ILMANPAINE Oikea renkaanpaine on tärkeää parhaan leikkuutuloksen saavuttamiseksi. Tarkasta rengaspaine ja säädä tarvittaessa. Katso tämän käyttöohjeen kappale ERITTELYT. TARKASTUSLISTA KÄY LÄPI OHEINEN TARKASTUSLISTA Kaikki asennuskohdat on suoritettu loppuun Kuljetuslaatikossa ei ole irrallisia osia Istuin on säädetty oikein ja turvallisesti kiinnitetty Kaikki renkaat on kunnolla täytetty Tarkasta johdot. Varmista, että kaikki liitännät ovat edelleen kunnossa ja johdot hyvin kiinni. Ennen kuin ajat ruohonleikkurilla, varmista että IZT-ohitusvivut (Integraded Zeroturn Transaxle) ovat ajoasennossa. SAMALLA KUN OPETTELET RUOHONLEIKKURIN KÄYTTÖÄ, KIINNITÄ ERITYISESTI HUOMIOTA SEURAAVIIN SEIKKOIHIN: Moottoriöljyä on riittävästi Polttoainesäiliössä on tuoretta, puhdasta, lyijytöntä, matalaoktaanista bensiiniä. Tarkasta polttoainesuositukset moottorin käyttöoppaasta. Tutustu kaikkiin säätimiin - niiden sijaintiin ja toimintaan. Käytä niitä, ennen kuin käynnistät moottorin. Tutustu laitteen toimintaan tasaisella, vaakasuoralla alueella leikkuulaite pois kytkettynä. Varmista, että jarrujärjestelmä on turvallisessa toimintakunnossa. Jos säätöä tarvitaan, katso kappaletta Huolto ja Tarkastus. 14

15 KÄYTTÖ SÄÄTIMET CZ-5 CZ CZ-10 CZ-6 1. PTO-KYTKIN Käytetään leikkuuterien kytkemiseen päälle ja pois. 2. JALKAPOLJIN Käytetään leikkuulaitteen nostoon ja laskuun sekä eri leikkuukorkeuksien valintaan. KUVA 3 6. IZT-OHITUSVIVUT (Integraded Zeroturn Transaxle) Ohittaa IZT-toiminnan, kun ruohonleikkuria työnnetään tai vedetään. 7. VIRTALUKKO Käytetään moottorin käynnistämiseen ja sammuttamiseen. 3. OHJAUSSAUVAT Säätävät ruohonleikkurin vauhtia eteen- ja taaksepäin ja kääntävät ruohonleikkurin. 4. RIKASTIN Käytetään kylmän koneen käynnistyksessä. 5. KAASUSÄÄDIN Käytetään moottorin nopeuden säätöön. 8. SEISONTAJARRUKAHVA Kytkee seisontajarrun päälle ja pois. 9. HIHNANKIRISTIMEN VAPAUTINVIPU Käytetään vapauttamaan leikkuulaitteen hihnankiristys hihnan irrotuksen tai vaihdon helpottamiseksi. 10. TUNTIMITTARI Näyttää käyttötunnit. 15

16 KÄYTTÖ RUOHONLEIKKURIN KÄYTTÖ SEISONTAJARRUN KIRISTYS (Katso kuva 3) Ruohonleikkurissa on turvajärjestelmä, joka vaatii käyttäjän läsnäolon istuimella. Kun moottori on käynnissä, käyttäjän yritys nosta istuimelta seisontajarrua kiristämättä sammuttaa moottorin. Seisontajarru kiristetään vetämällä seisontajarrukahva ylös ja oikealle. Varmista, että kahva kiinnittyy oikealle. LEIKKUUTERÄT Leikkuuterät pysäytetään painamalla PTO-kytkin alas vapaa-asentoon. MOOTTORI Siirrä kaasusäädin hidas-asentoon. HUOM: Jos kaasusäädintä ei siirretä hidasasentoon ja koneen anneta käydä joutokäynnillä ennen sammutusta, koneessa saattaa ilmetä jälkikäyntiä. Käännä virta-avain OFF -asentoon ja ota avain pois. Estä ruohonleikkurin luvaton käyttö ottamalla avain pois aina, kun poistut ruohonleikkurin luota. Älä koskaan käytä rikastinta moottorin sammutukseen. TÄRKEÄÄ: VIRTALUKON JÄTTÄMINEN MUUHUN KUIN OFF -ASENTOON AIHEUTTAA AKUN PURKAUTUMISEN (AKKU TYHJENEE). KAASUSÄÄTIMEN KÄYTTÖ (Katso kuva 3) Käytä moottoria aina täyskaasulla. Kaasusäätimessä on rikastinvaste. Kaasusäätimen työntäminen täysin eteen aktivoi rikastimen. Täyskaasu säädetään painamalla kaasusäädintä eteen kunnes vaste tuntuu. Moottorin käyttäminen pienemmällä kuin täyskaasulla vähentää akun latautumista Ruohonleikkurin suoritusteho on paras käytettäessä täyskaasua. RIKASTIMEN KÄYTTÖ (Katso kuva 3) Käytä rikastinta aina, kun käynnistät kylmää konetta. Älä käytä sitä lämpimän koneen käynnistykseen. Aktivoi rikastin painamalla kaasusäädin niin pitkälle kuin se menee. Rikastin kytketään pois vetämällä kaasusäädintä takaisin, kunnes se naksahtaa. AJAMINEN ETEENPÄIN JA TAAKSEPÄIN (Katso kuva 4) TÄRKEÄÄ: OHJAUSSAUVAT PALAUTUVAT VAPAA-ASENTOON, KUN NE VAPAUTETAAN. SE VOI AIHEUTTAA RUOHONLEIKKURIN ÄKKIPYSÄHDYKSEN. Liikkeen suuntaa ja nopeutta säädetään ruohonleikkurin molempien puolien ohjaussauvoilla. Vasen sauva säätää vasemman IZT:n (Integraded Zeroturn Transaxle) öljynvirtausta vasempaan pyörään. Oikea sauva säätää oikean IZT:n öljynvirtausta oikeaan pyörään. Ohjaussauvan liikekaavio (Oikea puoli) VAPAA-ASENNON HAHLO VAPAA-ASENTO LUKITTU Pysäytä ruohonleikkuri aina kokonaan, ennen kuin poistut istuimelta esim. tyhjentämään ruohonkerääjää tms. 16 ETEENPÄIN VAPAALLA KUVA 4 PERUUTUS RUOHONLEIKKURIN ETUPÄÄ

17 KÄYTTÖ HUOM: Liikkeellelähtö edellyttää, että kuljettaja istuu istuimella ja seisontajarru on vapaalla, ennen kuin ohjaussauvat voidaan siirtää vapaaasentohahlosta; muutoin moottori sammuu. Kuvat 4 ja 4A. Kun sauvoja siirretään saman verran eteen- tai taaksepäin, kone liikkuu suoraan valittuun suuntaan. Kuvat 4 ja 4A. ETEENPÄIN PERUUTUS OHJAUS- SÄÄDIN Oikean tai vasemman sauvan siirtäminen eteenpäin aiheuttaa saman puolen pyörän pyörimisen eteenpäin. Oikealle kääntyminen eteenpäin ajettaessa saadaan aikaan vetämällä oikeaa sauvaa taaksepäin vapaa-asentoon päin - se hidastaa oikean pyörän pyörimistä ja saa koneen kääntymään siihen suuntaan. Vasemmalle kääntyminen eteenpäin ajettaessa saadaan aikaan vetämällä vasenta sauvaa taaksepäin vapaa-asentoon päin - se hidastaa vasemman pyörän pyörimistä ja saa koneen kääntymään siihen suuntaan. Paikallaan kääntyminen tehdään vetämällä toinen sauva vapaa-asennon taakse ja pitämällä samanaikaisesti toista vähän vapaa-asennon edessä. HUOM: Paikallaan kääntymisen suunta riippuu siitä, kumpi sauva vedetään vapaa-asennon taakse. Kun vasen sauva viedään taakse, kone kääntyy vasemman kautta ja päinvastoin. Ole erittäin varovainen käyttäessäsi tätä kääntymistapaa, kone voi pyörähtää hyvin nopeasti mikäli toisen sauvan asento tulee liian kauaksi toisesta. ÄLÄ käytä liikaa voimaa ohjaussauvojen siirtämisessä tai ota niistä tukea alas laskeutessasi. Ohjaussauvat voivat taipua väärinkäytön seurauksena. 17 KUUSIOPULTIT JA ALUSLAATAT OHJAUS- VARSI KUVA 4A VAPAA LOVI CZ-7 LEIKKUUKORKEUDEN SÄÄTÖ (Katso kuva 5) Leikkuulaitteen korkeutta säädetään painamalla jalkapoljinta eteenpäin leikkuukorkeuden nostamiseksi. Leikkuulaite lasketaan painamalla jalkapolkimen yläosaa ja antamalla samalla polkimen kääntyä, jolloin nostovarsi liikkuu laitteen takaosaa kohti. Leikkuukorkeus valitaan siirtämällä jalkapoljin haluttuun loveen korkeudensäätölevyssä. Leikuukorkeuden säätöalue on 3,8-11,5 cm, säätöväli 1,3 cm. Korkeus on laskettu maanpinnasta teränkärkeen moottori sammutettuna. Keskimäärin nurmikko tulisi viileinä kuukausina leikata reilun 6 cm:n ja lämpimänä aikana n. 8 cm:n korkuiseksi. Nurmikko voi paremmin ja näyttää kauniimmalta, kun sen leikkaa usein ja melko vähäisen kasvun jälkeen. Jos ruohonkorkeus on yli 15 cm, se kannattaa parhaan tuloksen saavuttamiseksi leikata kahteen kertaan. Ensimmäinen leikkaus tehdään suhteellisen korkealta, toisella kerralla ruoho lyhennetään haluttuun pituuteen.

18 KÄYTTÖ JALKA- POLJIN NOSTO- VARSI ANTI-SCALP- RULLAT Anti-scalp-rullat on oikein säädetty, kun ne ovat hieman maanpinnan yläpuolella leikkuulaitteen ollessa käyttöasennossa halutulla leikkuukorkeudella. Anti-scalp-rullat pitävät silloin leikkuulaitteen oikeassa asennossa ja estävät maanpinnan rikkoutumisen useimmissa maastoolosuhteissa. KORKEUDENSÄÄTÖ- LEVY KUVA 5 ANTI-SCALP-RULLIEN SÄÄTÖ (Katso kuva 6) HUOM: Anti-scalp-rullien säädössä ruohonleikkurin tulee olla tasaisella, vaakasuoralla alustalla. CZ-8 Säädä leikkuulaite halutulle leikkuukorkeudelle (katso LEIKKUUKORKEUDEN SÄÄTÖ tämän käyttöohjeen kappaleesta Käyttö). Poista anti-scalp-rullan mutteri ja laippapultti käyttämällä 3/4":n ja avainta ja 9/16":n avainta. Laske anti-scalp-rulla maahan ja nosta se seuraavaksi korkeimpaan reikään. Laita mutteri ja laippapultti takaisin ja kiristä. Varmista, että kaikki anti-scalp-rullat tulevat samalle korkeudelle. Muista säätää anti-scalp-rullat uudelleen, jos leikkuukorkeutta muutetaan. KUVA 6 RUOHONLEIKKURIN KÄYTTÖ Ruohonleikkurissa on turvajärjestelmä, joka vaatii käyttäjän läsnäolon istuimella. Kun moottori on käynnissä, käyttäjän yritys nosta istuimelta seisontajarrua kiristämättä sammuttaa moottorin. Valitse haluttu leikkuukorkeus. Käynnistä leikkuuterät vetämällä PTOkytkin ylös kytkentäasentoon. Leikkuuterät pysäytetään painamalla PTO-kytkin alas vapaa-asentoon. Älä käytä leikkuulaitetta, ellei koko ruohonkerääjä, silppuamislaite tai poistokouru ole paikallaan. KÄYTTÖ MÄESSÄ Älä aja ylös tai alas mäkiä, joiden kaltevuus on suurempi kuin 10 astetta. Äläkä aja rinteiden poikki. CZ-9 TÄRKEÄÄ: ANTI-SCALP-RULLIA EI SAA KÄYTTÄÄ JOHTOPYÖRINÄ TAI RULLAT TAI LEIKKUULAITE VOIVAT VAHINGOITTUA. 18

19 KÄYTTÖ Käytä alinta mahdollista nopeutta aloittaessasi ylä- tai alamäkien leikkaamisen. Vältä pysähtymistä tai nopeuden muuttamista mäissä. Jos pysähtyminen on ehdottoman välttämätöntä, vedä ohjaussauvat vapaaasentoon ja siirrä ne ulkohahloon sekä kiristä käsijarru. IZT-OHITUSVIPU TÄRKEÄÄ: Ohjaussauvat palautuvat vapaaasentoon, kun ne vapautetaan. Se voi aiheuttaa ruohonleikkurin äkkipysähdyksen. Lähtiessäsi uudelleen liikkeelle, vapauta seisontajarru. Vedä ohjaussauvat takaisin keskelle ja paina eteenpäin lähteäksesi eteenpäin. Tee kaikki käännökset hitaasti. KULJETUS (Katso kuva 7) Kun työnnät tai vedät ruohonleikkuria, varmista että IZT-ohitusvivut (Integraded Zeroturn Transaxle) on kytketty. IZT-ohitusvivut sijaitsevat rungon takaosassa, moottorin takasuojuksen alla. Älä hinaa tätä ajoneuvoa, sillä se voi vahingoittaa voimansiirtojärjestelmää. KUVA 7 KUVA 7A CZ-10 VASTE TAKALEVYN SISÄPUOLELLA IZT-OHITUS- VIPU AJOASENNOSSA CZ-11 VASTE TAKALEVYN ULKOPUOLELLA Nosta leikkuulaite korkeimpaan leikkausasentoon. Vedä IZT-ohitusvivut ulos ja loviinsa, vapauta ja varmista, että ne pysyvät ohitusasennossa. Kytke IZT takaisin päälle päin vastoin. Älä hinaa tällä ruohonleikkurilla peräkärryä tai vastaavaa. Kärry voi mennä poikittain tai kääntyä ympäri ja vahingoittaa ruohonleikkuria tai aiheuttaa vakavia vammoja käyttäjälle. KUVA 7B IZT-OHITUS-VIPU OHITUSASENNOSSA CZ-12 19

20 KÄYTTÖ ENNEN KONEEN KÄYNNISTYSTÄ TARKASTA MOOTTORIN ÖLJYMÄÄRÄ Ruohonleikkurin moottoriin on tehtaalla lisätty moottoriöljyä 10W-30. Tarkasta ruohonleikkurin moottoriöljy tasaisella alustalla. Katso moottorin käyttöoppaasta oikea öljytaso. Katso ohjeet öljynvaihtoon tämän käyttöohjeen kappaleesta Asiakkaan vastuu. BENSIININ TANKKAUS Täytä polttoainesäiliö. Käytä tuoretta, puhdasta, lyijytöntä bensiiniä, jonka oktaaniluku on vähintään 87. (Lyijypitoinen bensiinin käyttö lisää hiili- ja lyijyoksidien syntymistä ja lyhentää venttiilien käyttöikää). Älä sekoita bensiiniin öljyä. Polttoaineen tuoreuden varmistamiseksi hanki polttoainetta vain 30 päivän tarvetta varten. TÄRKEÄÄ: JOS TYÖSKENTELYLÄMPÖTILA ON ALLE 0 C, KÄYTÄ TUORETTA, PUHDASTA TALVILAATUBENSIINIÄ, JOLLA KYLMÄKÄYNNISTYS ONNISTUU PARHAITEN. Kokemukset ovat osoittaneet, että alkoholia sisältävät polttoaineet (nk. gasohol tai etanoli tai metanoli) voivat kerätä kosteutta, joka tiivistyy ja muodostaa happoja varastoinnin aikana. Happokaasut voivat varastoinnin aikana vahingoittaa moottorin polttoainejärjestelmää. Moottoriongelmien välttämiseksi polttoainejärjestelmä tulisi tyhjentää, kun kone varastoidaan 30 päiväksi tai pidemmäksi ajaksi. Tyhjennä bensiinitankki, käynnistä moottori ja anna sen käydä, kunnes polttoaineputket ja kaasutin ovat tyhjät. Käytä seuraavalla kerralla tuoretta polttoainetta. Katso Varastointiohjeista lisätietoja. Älä koskaan käytä moottorin tai kaasuttimen puhdistusaineita polttoainesäiliössä tai moottorin osat voivat vaurioitua pysyväsi. Täytä täyttöputken pohjaan asti. Älä ylitäytä. Pyyhi pois mahdolliset polttoaine- tai öljyroiskeet. Älä varastoi, kaada tai käytä bensiiniä avotulen läheisyydessä. MOOTTORIN KÄYNNISTYS (Katso kuva 3) Kun moottori käynnistetään ensimmäisen kerran tai polttoaineen loppumisen jälkeen, polttoaineen siirtyminen säiliöstä moottoriin vaatii normaalia pidemmän käynnistysajan. Varmista, että IZT-ohitusvivut (Integraded Zeroturn Transaxle) ovat ajoasennossa. Istu istuimelle ajoasentoon, vapauta seisontajarru. Varmista, että PTO-kytkin on vapaaasennossa. Siirrä kaasusäädin rikastusasentoon. Jos moottori on lämmin, rikastusta ei tarvita. 20

21 KÄYTTÖ HUOM: Lue ennen käynnistämistä alla olevat lämmin- ja kylmäkäynnistysohjeet. Laita avain virtalukkoon ja käännä avainta myötäpäivään KÄYNNISTYS -asentoon, vapauta avain heti kun moottori käynnistyy. Älä käytä käynnistysmoottoria yhtäjaksoisesti pidempään kuin 15 sekuntia minuutissa. Jos moottori ei käynnisty usean yrityksen jälkeen, työnnä kaasusäädin rikastusasentoon, odota muutama minuutti ja yritä uudelleen. Ellei moottori vieläkään käynnisty, siirrä kaasusäädin takaisin täyskaasulle ja yritä uudelleen. KÄYNNISTYS LÄMPIMÄLLÄ ILMALLA (+10 C ja enemmän) Kun moottori käynnistyy, vedä kaasusäädintä hitaasti takaisin kunnes moottori alkaa käydä tasaisesti. Jos moottorin käynti muuttuu epätasaiseksi, paina kaasusäädin takaisin eteenpäin rikastusasentoon muutamaksi sekunniksi. Siirrä kaasusäädin sitten uudelleen täyskaasuasentoon. Nyt voit käynnistää terät PTO-kytkimellä ja lähteä liikkeelle. Jos moottori ei kestä kuormitusta, käynnistä uudelleen ja anna moottorin lämmetä minuutin ajan rikastimella, kuten kuvattu yllä. KÄYNNISTYS KYLMÄLLÄ ILMALLA (+10 C ja vähemmän) Kun moottori käynnistyy, vedä kaasusäädintä hitaasti takaisin kunnes moottori alkaa käydä tasaisesti. Jatka kaasusäätimen siirtämistä asteittain takaisin antaen koneen tottua pieniin nopeuden- ja kuormituksen muutoksiin, kunnes kaasusäädin on kokonaan täyskaasuasennossa. Jos moottorin käynti muuttuu epätasaiseksi, paina kaasusäädin takaisin eteenpäin rikastusasentoon muutamaksi sekunniksi. Siirrä kaasusäädin sitten uudelleen täyskaasuasentoon. Moottorin lämmitysaika saattaa kestää useasta sekunnista useisiin minuutteihin, ilman lämpötilasta riippuen. LEIKKUUVIHJEITÄ Parhaan leikkuutuloksen vuoksi leikkuulaitteen vaakasuoruuden tulee olla oikein säädetty. Katso kohta LEIKKUULAITTEEN VAAKASUORUUS tämän käyttöohjeen kappaleesta Huolto ja Tarkastus. Laitteen vasenta puolta käytetään viimeistelyyn. Aja niin, että leikkuujätteet poistuvat jo leikatulle alueelle. Pidä leikattu alue ruohonleikkurin oikealla puolella. Silloin leikkuujätteet jakautuvat tasaisemmin ja leikkuujäljestä tulee yhtenäisempi. Jos ruoho on erittäin pitkää, se tulisi leikata kahdesti kuormituksen vähentämiseksi ja kuivuneen leikkuujätteen mahdollisesti aiheuttaman palonvaaran vuoksi. Ensimmäinen leikkaus tehdään suhteellisen korkealta, toisella kerralla ruoho lyhennetään haluttuun pituuteen. Älä leikkaa ruohoa, jos se on märkää. Märkä ruoho tarttuu leikkuulaitteeseen ja muodostaa hankalia paakkuja. Anna ruohon kuivua ennen leikkuuta. Käytä leikkuussa aina täyskaasua parhaimman leikkuutuloksen ja parempilaatuisen leikkuujätteen aikaansaamiseksi. Säädä nopeus riittävän hitaaksi, jotta terät leikkaavat kunnolla ja leikkuujäljestä tulee toivotunlainen. Kun käytät lisälaitteita, valitse maastoon ja käytettävälle lisälaitteelle parhaiten sopiva nopeus. 21

22 ASIAKKAAN VASTUU HUOLTOKAAVIO Tarkasta jarrujen toiminta Tarkasta renkaiden ilmanpaineet Tarkasta turvajärjestelmä ja lukitusjärjestelmä Tarkasta, että kiinnitykset ovat tiukalla. Teroita/Vaihda leikkuuterät Voitelukaavio Tarkasta akun varaustaso Puhdista akku ja akkukengät Tarkasta kiilahihnat Tarkasta moottorin öljytaso Vaihda moottoriöljy (ja öljynsuodatin) Vaihda moottoriöljy (ei öljynsuodatinta) Puhdista ilmansuodatin Puhdista ilmaritilä Tarkista äänenvaimennin/kipinänsammutin Vaihda öljynsuodatin Puhdista moottorin jäähdytysrivat Vaihda sytytystulppa Vaihda ilmanpuhdistimen paperipanos Vaihda polttoainesuodatin Ennen jokaista käyttöä HUOLTOVÄLI 8 tuntia 25 tuntia 50 tuntia 100 tuntia Kerran kaudessa 3 4 1, , 2 5 1, Ennen Säilytys 1 - Vaihda useammin raskaalla kuormituksella tai korkeissa lämpötiloissa ajettaessa. 2 - Huolla useammin likaisissa tai pölyisissä olosuhteissa 3 - Vaihda terät useammin hiekkaisella maaperällä leikatessa. 4 - Ei tarvita, jos kyseessä on huoltovapaa akku. 5 - Kiristä etuakselin olkatappi maks. 35 ft./lbs. ÄLÄ kiristä liikaa! YLEISET SUOSITUKSET Tämän ruohonleikkurin takuu ei kata vahinkoja, jotka ovat aiheutuneet käyttäjän väärinkäytöksistä tai varomattomuudesta. Täyden takuuarvon saamiseksi käyttäjän on ylläpidettävä ruohonleikkuria tämän käyttöohjeen ohjeiden mukaisesti. Tiettyjä tarkastuksia on tehtävä määrävälein ruohonleikkurin pitämiseksi kunnossa. Kaikki tämän käyttöohjeen kappaleessa Huolto ja Tarkastus mainitut tarkastukset on tehtävä vähintään kerran kaudessa. Vähintään kerran vuodessa on vaihdettava sytytystulppa, puhdistettava tai vaihdettava ilmansuodatin ja tarkastettava terien ja hihnojen kuluneisuus. Uusi sytytystulppa ja puhdas ilmansuodatin varmistavat oikean ilma-polttoaineseoksen ja saavat moottorin toimimaan paremmin ja kestämään kauemmin. ENNEN JOKAISTA KÄYTTÖÄ Tarkasta moottorin öljytaso. Tarkasta jarrujen toiminta Tarkasta renkaiden ilmanpaineet Tarkasta turvajärjestelmän ja lukitusjärjestelmän toiminta. Tarkasta, että kiinnitykset ovat tiukalla. 22

23 ASIAKKAAN VASTUU VOITELUKAAVIO HUOM: Jälleenmyyjät myyvät renkaantiivistysainetta, jolla renkaiden puhkeamat ja ilmanpainevajaukseen johtavat pienet vuodot on helppo korjata ja ehkäistä. Renkaantiivistysaine ehkäisee myös renkaiden haurastumista ja korroosiota. RASVAA VOITELUKOHDAT 25 T VÄLEIN. TARKASTA RENKAIDEN ILMANPAINEET ETURENKAAT - 1 BAARI TAKARENKAAT - 1 BAARI KATSO MOOTTORIN KÄYTTÖOPAS KATSO MOOTTORIN KÄYTTÖOPAS TÄRKEÄÄ: ÄLÄ ÖLJYÄ TAI RASVAA LAAKERITAPPEJA, JOISSA ON ERIKOISNAILONLAAKERIT. PAKSUT VOITELUAINEET KERÄÄVÄT PÖLYÄ JA LIKAA, JOKA VOI LYHENTÄÄ ITSEVOITELEVIEN LAAKEREIDEN KÄYTTÖIKÄÄ. JOS NIITÄ MIELESTÄSI PITÄÄ VOIDELLA, KÄYTÄ AINOASTAAN KUIVAA, JAUHEGRAFIITTITYYPPISTÄ VOITELUAINETTA SÄÄSTELIÄÄSTI. RENKAAT Kaikissa renkaissa tulee olla oikea ilmanpaine (Katso tämän käyttöohjeen kappaletta ERITTELYT ). Vältä renkaiden joutumista kosketuksiin bensiinin, öljyjen tai hyönteistentorjuntaaineiden kanssa, koska ne voivat vaurioittaa kumia. Vältä kantoja, kiviä, syviä uria, teriä esineitä ja muita vaaratekijöitä, jotka voivat aiheuttaa rengasvaurioita. 23 TURVAJÄRJESTELMÄ Varmista, että turvajärjestelmä ja lukitusjärjestelmä toimivat oikein. Jos ruohonleikkurisi ei toimin kuvausten mukaan, korjaa ongelma välittömästi. Moottori ei saa käynnistyä, ellei seisontajarru ole kiristetty, PTO-kytkin ole vapaa-asennossa (painettuna alas), kuljettaja istu istuimella ja ohjaussauvat siirrettynä ulkohahloon. Kun moottori on käynnissä, pitää moottorin sammua, jos käyttäjä yrittää nosta istuimelta kiristämättä ensin seisontajarrua. Kun moottori on käynnissä ja PTO-kytkin kytkettynä, pitää moottorin sammua, jos käyttäjän yrittää nosta istuimelta vapauttamatta ensin PTO-kytkintä. Kun moottori on käynnissä ja ohjaussauvat siirretty sisäänpäin, pitää moottorin sammua, jos käyttäjä yrittää nosta istuimelta siirtämättä ohjaussauvoja ulkohahloon. PTO-kytkin ei saa kytkeytyä päälle, jos käyttäjä ei istu istuimella. TERIEN HOITO Parhaaseen tulokseen pääsemiseksi terät on pidettävä terävinä. Vaihda taipuneet tai vahingoittuneet terät. TERIEN IRROTUS (Katso kuva 8) HUOM: Suojaa kätesi käsineillä ja/tai kääri terät tukevaan kankaaseen. Avaa teräpultti kiertämällä sitä vastapäivään. Asenna uusi tai teroitettu terä paikalleen THIS SIDE UP -leima koteloon ja leikkurin runkoon päin.

24 ASIAKKAAN VASTUU TÄRKEÄÄ: KUNNOLLINEN ASENNUS EDELLYTTÄÄ, ETTÄ TERÄN KESKIREIÄN ON KOHDISTUTTAVA LEIKKURIUNGON TÄHTIPYÖRÄÄN. Asenna ja kiristä teräpultti hyvin (momentti ft./lbs.). TÄRKEÄÄ: ERIKOISTERÄPULTTI ON LÄMPÖKÄSITELTY TERÄ HUOM: Älä käytä naulaa terän tasapainottamiseen. Keskireiän lovet eivät välttämättä ole keskitettyjä. Liu uta terä teräspultin tai tapin kierteittämättömälle osalle ja pidä pulttia tai tappia yhdensuuntaisesti maanpinnan kanssa. Jos terä on tasapainossa, se jää vaakasuoraan asentoon. Jos terän jompi kumpi pää liikkuu alaspäin, teroita raskaampaa päätä kunnes terä on tasapainossa. KESKI- REIKÄ TERÄPULTTI (ERIKOIS) KUVA 8 LEIKKURI- RUNKO TÄHTIPYÖRÄ Terän voi teroittaa viilalla tai hiomalaikalla. Älä yritä teroittaa sitä, kun se on kiinni ruohonleikkurissa. Terän tasapainotuksen tarkastamiseen tarvitset 5/8":n teräspultin, tapin tai kartiotasapainottimen (Jos käytät kartiotasapainotinta, noudata tasapainottimen mukana tulevia ohjeita.) KESKIREIKÄ TERIEN TEROITUS (Katso kuva 9) 5/8":N PULTTI TAI TAPPI TERÄ Kun joudut nostamaan ruohonleikkuria mitä tahansa korjausta tai huoltotehtävää varten, käytä pönkkiä riittävän tuen varmistamiseksi. ÄLÄ luota hydraulisiin tai mekaanisiin tunkkeihin. Terien täytyy olla tasapainossa. Epätasapainoinen terä aiheuttaa ylimääräistä tärinää ja saattaa vahingoittaa ruohonleikkuria ja moottoria. AKKU KUVA 9 Ruohonleikkurissasi on huoltovapaa akku, eikä se tarvitse huoltoa. Kuitenkin akun lataaminen ajoittain autoille tarkoitetulla akkulaturilla pidentää sen käyttöikää. Pidä akku ja akkukengät puhtaina. Pidä akun pultit kireällä. Akku latautuu 6-10 ampeerilla 1 tunnissa. 24

25 ASIAKKAAN VASTUU HUOM: Älä yritä avata korkkeja tai kansia. Akkunesteen tarkastus tai lisäys ei ole tarpeen. AKUN JA AKKUKENKIEN PUHDISTUS Akun ja akkukenkien ruoste ja lika saattavat johtaa virran vuotamiseen akusta. Irrota akunsuojus. Irrota ensi MUSTA akkukaapeli, sitten PUNAINEN akkukaapeli ja nosta akku paikaltaan. Huuhtele akku puhtaalla vedellä ja kuivaa. Puhdista akkukengät ja akkukaapeleiden päät teräsharjalla kiiltäviksi. Levitä akkukenkiin voitelurasvaa tai vaseliinia Laita akku takaisin paikalleen (Katso AKUN ASENNUS tämän käyttöohjeen kappaleesta HUOLTO JA TARKASTUS). Vie putken toinen pää takalevyn vasemmalla puolella olevan 50 mm reiän läpi. Varmista, että astia on ruohonleikkurin tämän osan alla. Käännä 10 mm:n avaimella öljyventtiilin kuusiokantaa vastapäivään, kunnes öljy valuu putkesta. Kun öljy on tyhjentynyt, kierrä kuusiokanta tiukasti kiinni myötäpäivään (älä ylikiristä). Poista muoviputki venttiilistä, pyyhi putkeen jäänyt öljy pois ja sijoita putki turvalliseen säilytyspaikkaan seuraavaa käyttökertaa varten. Täytä moottoriin öljyä öljynmittatikun kanavasta. Kaada hitaasti. Älä ylitäytä. Katso moottorin käyttöoppaasta öljyn tyyppi ja täyttömäärä. KIILAHIHNAT Tarkasta kiilahihnojen eheys ja kuluminen 100 käyttötunnin välein ja vaihda tarvittaessa. Hihnoja ei voi säätää. Vaihda hihnat, jos ne alkavat kulumisen myötä luistaa. MOOTTORI VOITELU KAWASAKIN MOOTTORI ÖLJYNTYHJENNYSVENTTIILI MUOVIPUTKI Katso moottorin käyttöoppaasta. MOOTTORIÖLJYN VAIHTAMINEN (Katso kuva 10 [Kawasaki]). Varmista, että ruohonleikkuri on vaakasuoralla alustalla. Öljy valuu paremmin, kun se on lämmintä. Sijoita sopiva astia ruohonleikkurin takaosaan vasemman takakulman alle. Poista öljyn mittatikku. Varo, ettei moottoriin pääse likaa öljynvaihdon aikana. Sijoita ruohonleikkurin mukana tuleva kirkas muoviputki moottorin vasemmalla puolella olevan tyhjennysventtiilin päälle. KUVA 10 ILMARITILÄN PUHDISTAMINEN Ilmaritilä on pidettävä puhtaana liasta ja roskista, jotta kone ei vaurioidu ylikuumentumisen vuoksi. Katso moottorin käyttöoppaasta oikea puhdistustapa. ILMANOTON/JÄÄHDYSTYSALUEIDEN PUHDISTAMINEN CZ-13 Varmista kunnollisen jäähdytyksen takaamiseksi, että ruohoritilä, jäähdytysrivat ja muut moottorin ulkoiset pinnat ovat aina puhtaita. 25

26 Irrota aina 100 käyttötunnin jälkeen (useammin erittäin pölyisissä ja likaisissa käyttöolosuhteissa) tuuletinkotelo ja muut jäähdytyssuojat. Puhdista jäähdytysrivat ja ulkopinnat tarvittaessa. Varmista, että jäähdytyssuojat tulevat takaisin paikoilleen. HUOM: Koneen käyttäminen tukkeutuneella ruohoritilällä, likaisilla tai tukkeutuneilla jäähdytysrivoilla ja/tai irrotetuilla jäähdytyssuojilla aiheuttaa moottoria vahingoittavan ylikuumenemisen. ASIAKKAAN VASTUU ILMANSUODATIN Moottori ei käy kunnolla, jos ilmansuodatin on likainen. Huolla ilmansuodatin useammin pölyisissä olosuhteissa. Katso moottorin käyttöoppaasta. KAWASAKIN MOOTTORI POLTTOAINESUODATIN KUVA 11 CZ-14 MOOTTORIN ÖLJYNSUODATIN Vaihda moottorin öljynsuodatin kerran kaudessa tai jokaisen öljynvaihdon yhteydessä, jos ruohonleikkuria käytetään enemmän kuin 100 tuntia vuodessa. SYTYTYSTULPAT Vaihda sytytystulpat jokaisen leikkuukauden alussa tai aina 100 käyttötunnin välein sen mukaan, kumpi tilanne tulee ensin. Katso tulppatyyppi ja kärkiväliasetukset MOOTTORIN KÄYTTÖOPPAASTA. POLTTOAINEEN IN-LINE-SUODATIN (Katso kuvia 11 ja 12) Polttoainesuodatin tulee vaihtaa kerran kaudessa. Vaihto on tehtävä myös, jos polttoainesuodatin tukkeutuu estäen polttoaineen virtauksen kaasuttimeen. Käännä ensin kiinni polttoaineventtiili, joka sijaitsee ruohonleikkurin polttoainesäiliön alla. Irrota suodatin ja sulje polttoainejohtojen päät tulpalla moottorin ollessa kylmä. Laita uusi suodatin polttoainejohtoon siten, että nuoli osoittaa kaasuttimeen päin. Varmista, ettei polttoainetta vuoda ja kiristimet ovat tiiviisti ja oikein paikoillaan. Pyyhi läikkynyt bensiini välittömästi pois. 26 PUHDISTUS KUVA 12 POLTTOAINEEN SULKUVENTTIILI CZ-15 Puhdista moottori, akku, istuin, pinnat jne. kaikista epäpuhtauksista. Pidä pinnat ja pyörät puhtaana bensiinistä, öljystä yms. Suojaa maalipinnat autovahalla. Emme suosittele puutarhaletkun käyttämistä ruohonleikkurin puhdistukseen, ellei sähköjärjestelmää, äänenvaimenninta, ilmansuodatinta ja kaasutinta suojata vedeltä. Moottoriin päässyt vesi voi lyhentää moottorin käyttöikää.

27 HUOLTO JA TARKASTUS ENNEN MITÄ TAHANSA HUOLTO- TAI TARKASTUSTOIMENPIDETTÄ: Kiristä seisontajarru. Siirrä PTO-kytkin vapaa-asentoon (paina alas). Käännä virta-avain OFF -asentoon ja ota avain pois. Varmista, että terät ja kaikki liikkuvat osat ovat täysin pysähtyneet. Irrota sytytystulpan kaapeli sytytystulpasta ja siirrä kaapeli niin, ettei se pääse kosketukseen tulpan kanssa. kuusiomuttereita 9/16":n avaimella (varmista, että kiristät muttereita yhtä paljon). Laitteen toista puolta lasketaan päinvastaisella tavalla. Tarkasta mitat säädön jälkeen. A KUVA 13 A CZ-16 RUOHONLEIKKURI LEIKKUULAITTEEN VAAKASUORUUS KUUSIOMUTTERI Säädä leikkuulaite, kun ruohonleikkuri on vaakasuoralla alustalla. Varmista, että renkaiden ilmanpaine on oikea (katso tämän käyttöohjeen kappaleesta ERITTELYT ). Jos rengaspaineet ovat liian pienet tai suuret, ei leikkuulaitteen säätöä voi tehdä oikein. ETUNOSTO- VIPU HUOM: Etummaisten nostovivun säätö helpottuu, jos irrotat pohjalevyn ennen säätöjen tekoa. KUVA 14 CZ-17 SIVUTTAISSÄÄTÖ (Katso Kuvat 13 ja 14) Nosta leikkuulaite korkeimpaan leikkuukorkeuteen (11,5 cm). Mittaa korkeus leikkuulaitteen alareunasta maahan kummastakin etukulmasta. Etäisyyden A tulee olla molemmissa kulmissa sama. Jos säätämistä tarvitaan, tee säätö vain laitteen toisella puolella. Nosta laitteen toista puolta kiristämällä sekä etu- että takanostovivun KUUSIOMUTTERI KUVA 14A TAKANOSTO- VIPU CZ-18 27

28 HUOLTO JA TARKASTUS PITKITTÄISSÄÄTÖ (Katso Kuvat 15). TÄRKEÄÄ: LAITTEEN PITÄÄ OLLA SIVUTTAISSUUNNASSA VAAKASUORASSA.JOS SEURAAVA PITKITTÄISSÄÄTÖ ON TARPEELLINEN, HUOLEHDI ETTÄ SÄÄDÄT SEKÄ ETU- ETTÄ TAKAVIPUJA YHTÄ PALJON NIIN, ETTÄ LAITE PYSYY VAAKASUORASSA. Parhaimman leikkuutuloksen saavuttamiseksi laite on säädettävä niin, että terien etukärki on n. 3-6 mm alempana kuin takakärki. Jos etukärki on korkeammalla, leikkuutulos heikkenee. B KUVA 15 B CZ-19 Terät ovat terävät. Suojaa kätesi käsineillä ja/tai kääri terät tukevaan kankaaseen, kun käsittelet niitä. Tarkasta säätö ruohonleikkurin oikealta puolelta. Käännä terä niin, että sen kärki osoittaa suoraan eteenpäin. Mittaa väli B terän etu- ja takakärjestä. Varmista leikkuulaitteen vaakasuoruus sivusuunnassa ennen tarvittavien säätöjen tekemistä. Siirrä leikkuulaite korkeimpaan leikkuuasentoon (11,5 cm) ja tarkasta mittaamalla terän etukärjestä, onko leikkuulaitteen korkeus enemmän tai vähemmän kuin 11,5 cm. Terän etukärjen korkeutta alennetaan avaamalla etunostovivun kuusiomuttereita 9/16":n avaimella (varmista, että avaat muttereita saman verran). Kun mitta B on edessä 3-6 mm pienempi kuin takana, on säätö oikein. Leikkuulaitetta nostetaan päin vastoin kuin yllä on kuvattu. LEIKKUULAITTEEN HIHNAN VAIHTO LEIKKUULAITTEEN HIHNAN IRROTUS (Katso Kuvat 16 ja 17) Pysäköi suoralle alustalle. Kiristä seisontajarru. Laske leikkuulaite alimpaan leikkuuasentoon. Irrota hihnankiristimen vapautinvipu kannen kiinnittimestä. Vipu on jousikiristeinen. Ota tiukka ote vivusta ja vapauta hitaasti. Irrota ruuvit sekä vasemmasta että oikeasta hihnansuojuksesta ja irrota suojukset. Poista kaikki leikkurirungon ympärille ja koko laitteen pintaan mahdollisesti kerääntynyt lika ja ruoho. Pyöräytä hihna varovasti leikkurirungon pyörien yli. Poista hihna kampiakselin sähkökytkimen ympäriltä. Hihnan voi nyt ottaa pois. 28

29 HUOLTO JA TARKASTUS LEIKKUULAITTEEN HIHNAN ASENNUS (Katso Kuvat 16 ja 17) HUOM: Leikkuulaitteen etureunassa on hihnakaaviotarra, joka helpottaa leikkuulaitteen hihnan asennusta. Kierrä leikkuulaitteen hihna kampiakselissa olevan sähkökytkimen ympärille. Työnnä loput hihnasta IZT-tuen (Integraded Zeroturn Transaxle) kautta leikkuulaitteeseen. Aloita laitteen oikealta puolelta, kierrä hihna suuren oikean sivupyörän, oikean leikkurirungon pyörän, pienen keskipyörän, keskipyörän, vasemman sivupyörän ja sitten suuren vasemman sivupyörän ympäri. Hihna on tässä vaiheessa löysällä. Tartu hihnankiristysvarteen tiukasti ja asenna se paikalleen kannen kiinnittimeen. HIHNAKAAVIO KYTKINPYÖRÄ LEIKKUULAITTEEN HIHNA IZT-HIHNAN VAIHTO (Integraded Zeroturn Transaxle) (Katso kuva 17) Pysäköi suoralle alustalle. Kiristä seisontajarru. IZT-HIHNAN IRROTUS HUOM: Varo, ettet vahingoita IZT:n tuulettimen siipiä, koska se voi vaikuttaa jäähdytykseen ja vahingoittaa IZT:tä. Irrota leikkuulaitteen hihna (katso tämän käyttöohjeen kappaletta LEIKKUULAITTEEN HIHNAN VAIHTO ). Löysää hihnaa irrottamalla pumpun välivarren jousi. Hihnan voi nyt irrottaa moottorin hihnapyörältä ja IZT-hihnapyöriltä. HIHNAN ASENNUS Kierrä IZT-hihna IZT-hihnapyörien ympäri. Ohjaa hihna välipyörän keskustan ympäri. Nyt voit kiertää hihnan moottorin hihnapyörän ympäri. Kiinnitä jälleen pumpun välivarren jousi. Asenna leikkuulaitteen hihna sähkökytkimelle (katso LEIKKUULAITTEEN HIHNAN VAIHTO käyttöohjeen tästä kappaleesta). RUOHONLEIKKURIN ETUPÄÄ KUVA 16 PUMPUN VÄLI- VARREN JOUSI SÄHKÖKYTKIN IZT-HIHNA PUMPPUPYÖRÄ LEIKKUULAITTEEN HIHNA IZT-TUKI HIHNANKIRISTIMEN VAPAUTIN VIPU KUVA 17 CZ-21 KUVA 16A CZ-20 29

30 HUOLTO JA TARKASTUS ISTUIMEN SÄÄTÖ (Katso kuva 1) Siirrä ohjaussauvat vapaa-asentoon ja siirrä ne ulkohahloon. Nosta istuinta selkänojasta ja kallista se eteenpäin. Avaa kolmiovääntimet istuimen pohjasta ja siirrä istuin haluttuun kohtaan. Kiristä kolmiovääntimet ja käännä istuin takaisin käyttöasentoon. OHJAUSSAUVOJEN SÄÄTÖ (Katso kuva 2) Istu istuimelle ajoasentoon, paina kumpaakin ohjaussauvaa eteenpäin. Jos ohjaussauvat liikkuvat linjassa toistensa kanssa, säätämistä ei tarvita. Jos ne eivät liiku linjassa, seuraa alla olevia ohjeita. Katso, kumpi ohjaussauva liikkuu pidemmälle eteen. Avaa vastakkaisen ohjaussauvan alakuusiopulttia vähän (n. 1/2 kierrosta) 9/16":n avaimella. Siirrä kumpaakin ohjaussauvaa taas eteenpäin ja käytä enemmän painetta juuri löysentämäsi ohjaussauvan siirtämiseen, jotta saat ohjaussauvat samaan linjaan. Kiristä kuusiopultit. RENKAIDEN IRROTUS KORJAUS- TA VARTEN ETUPYÖRÄT Pysäköi ruohonleikkuri suoralle alustalle. Kiristä seisontajarru. Nosta ruohonleikkurin etupää ylös. Irrota kuusiomutterit ja kuusiopultit pyörän haarukkavarressa 3/4":n avaimella ja/tai hylsyllä ja räikkävääntimellä. Ota rengas pois haarukasta. Ota välilevy pois pyörän vanteen sisäpuolelta. Korjaa rengas Asenna takaisin päinvastaisessa järjestyksessä edellä oleviin ohjeisiin nähden. TAKARENKAAT TÄRKEÄÄ: Kiilaa eturenkaat niin, ettei ruohonleikkuri pääse vierimään. Pysäköi ruohonleikkuri suoralle alustalle. Kiristä seisontajarru. Nosta ruohonleikkurin takapää ylös rikkinäisen renkaan puolelta. Irrota 4 pyöränmutteria voidaksesi irrottaa renkaan Korjaa rengas. Asenna takaisin päinvastaisessa järjestyksessä edellä oleviin ohjeisiin nähden. HUOM: Jälleenmyyjät myyvät renkaantiivistysainetta, jolla renkaiden puhkeamat ja ilmanpainevajaukseen johtavat pienet vuodot on helppo korjata ja ehkäistä. Renkaantiivistysaine ehkäisee myös renkaiden haurastumista ja korroosiota. MOOTTORIN KÄYNNISTYS HEI- KOLLA AKULLA Lyijyhappoakut tuottavat räjähtäviä kaasuja. Älä vie akkuja kipinöiden, avotulen tai savuavien kohteiden lähelle. Käytä aina silmiensuojaimia akkujen lähistöllä. Jos akku on ei jaksa käynnistää moottoria, se pitää ladata. (Katso kohta AKKU tämän käyttöohjeen kappaleesta Asiakkaan Vastuu.) Jos käytät käynnistyskaapeleita apuna moottorin käynnistyksessä, tee seuraavasti: TÄRKEÄÄ: RUOHONLEIKKURISSA ON 12- VOLTIN NEGATIIVINEN MAADOITUSJÄRJESTELMÄ. TOISESSA AJONEUVOSSA ON MYÖS OLTAVA 12-VOLTIN NEGATIIVINEN MAADOITUSJÄRJESTELMÄ. ÄLÄ KÄYTÄ RUOHONLEIKKURIN AKKUA MUIDEN AJONEUVOJEN KÄYNNISTYKSEEN. 30

31 HUOLTO JA TARKASTUS KÄYNNISTYSKAAPELEIDEN LIITTÄMINEN Yhdistä PUNAISEN kaapelin päät kummankin akun POSITIIVISEEN (+) akkukenkään, varo etteivät ne osu runkoon. Yhdistä MUSTAN kaapelin toinen pää täyslatauksessa olevan akun NEGATIIVI- SEEN (-) akkukenkään. Yhdistä MUSTAN kaapelin toinen pää hyvään kohtaan RUNGOSSA, kauas polttoainesäiliöstä ja akusta. Kytke MUSTA maadoituskaapeli negatiiviseen (-) akkukenkään jäljellä olevalla kuusiopultilla ja kuusiomutterilla. Kiristä hyvin. Sulje akkuluukut. Laske istuin. AKKU- SUOJUS IRROTA KAAPELIT PÄINVASTAISESSA JÄRJESTYKSESSÄ Ensin MUSTA kaapeli rungosta ja sitten täyslatauksessa olevasta akusta. PUNAINEN kaapeli viimeisenä kummastakin akusta. AKUN VAIHTO (Katso kuva 18) Älä aiheuta akkuun oikosulkua koskettamalla ruuviavaimella tai vastaavalla esineellä samanaikaisesti kumpaankin akkukenkään. Poista metalliset rannerenkaat, kellonrannekkeet, sormukset jne. ennen akun kytkemistä. Positiivinen akkukenkä on liitettävä ensin, jotta vältetään kipinöinti tahattoman maakosketuksen yhteydessä. Nosta istuin ja käännä eteenpäin. Avaa akkuluukut. Irrota kahdella 1/2":n avaimella ensin MUSTA akkukaapeli, sitten PUNAINEN akkukaapeli. Irrota akunsuojus 7/16":n avaimen avulla. Ota akku varovasti pois ruohonleikkurista. Asenna uusi akku kenkineen samaan asentoon kuin vanha akku. Asenna akunsuojus takaisin. Kytke ensin PUNAINEN akkukaapeli positiiviseen (+) akkukenkään kuusiopultilla ja kuusiomutterilla. 31 Katso kuva 1. AKKU- LUUKUT KÄSIJARRUN SÄÄTÄMINEN Ennen minkään säädön tekemistä: HUOM: Varmista, että jarruvarsi on kiinnittynyt kummankin puolen jarruhammaspyörään. Voit työntää ruohonleikkuria saadaksesi sen kiinnittymään hammaspyörään. Katso kuva 19. Kun seisontajarru on kiristettynä, puristusjousen tulee olla 5,1 cm U-muotoisesta jarruvarresta aluslevyyn. Katso kuva 19. Jos näin ei ole, käytä kahta avainta, pidä toisella pulttia ja kierrä toisella mutteria mitan 5,1 cm saavuttamiseksi. JARRUN PURISTUSJOUSI JOUSEN- SÄÄTÖ- MUTTERI KUVA 19 JARRU- HAMMASPYÖRÄ OIKEA PUOLI CZ-22 IZT-JARRU- VARSI OIKEA PUOLI U-MUOTOINEN JARRU- VARSI CZ-23

32 HUOLTO JA TARKASTUS U-muotoisen jarruvarren ja jarrupultin kannan sisäpinnan välillä tulee olla 6 mm rako. Katso kuva 20. JARRUPULTIN KANTA OHJAUKSEN SÄÄTÖ TÄRKEÄÄ: ÄLÄ säädä ohjauskaapeleita ohjauksen parantamiseksi. Kaapelit on asennettu tehtaalla ja niiden säädön saa tehdä vain valtuutettu huoltoliike. Jos ruohonleikkuri ei kulje suoraan, tarkasta kummankin takarenkaan ilmanpaine. Suositeltu rengaspaine on 1 baari. Jos leikkuri ei kulje suoraan, noudata seuraavia ohjeita. Ohjaus on tarkastettava tasaisella ja vaakasuoralla betonitai asvalttipinnalla. U-MUOTOINEN JARRUVARSI JARRUKAAPELI CZ-24 KUVA 20 6 mm:n rako voidaan säätää jarrun kiertolaakerilla (sijaitsee istuimen alla), vedä tappia ja käännä kiertolaakeria yksi kierros vastapäivään rakoa suurentaaksesi, tai myötäpäivään rakoa pienentääksesi, kunnes rako on 6 mm. Katso kuva 21. KIERTOLAAKERI Ruohonleikkuri ohjautuu oikealle. Lisää oikeaan takarenkaaseen 0,1-0,2 baaria ilmanpainetta tai vähennä ilmanpainetta vasemmasta renkaasta 0,05 baaria. Ruohonleikkuri ohjautuu vasemmalle. Lisää vasempaan takarenkaaseen 0,1-0,2 baaria ilmanpainetta tai vähennä ilmanpainetta oikeasta renkaasta 0,05 baaria. Tarkasta ohjautuvuus uudelleen ja säädä rengaspaineita, kunnes leikkuri kulkee s suoraan. ÄLÄ ylitä suurinta suositusrengaspainetta 1,65 baaria. Kirjoita rengaspainelukemat ylös myöhempää tarvetta varten. JARRUKAAPELI NEULASOKKA KUVA 21 CZ-25 HUOM: Tarkasta kaikkien säätöjen jälkeen, että jarru irtoaa jarruhammaspyöristä, kun jarru on OFF -asennossa. 32
