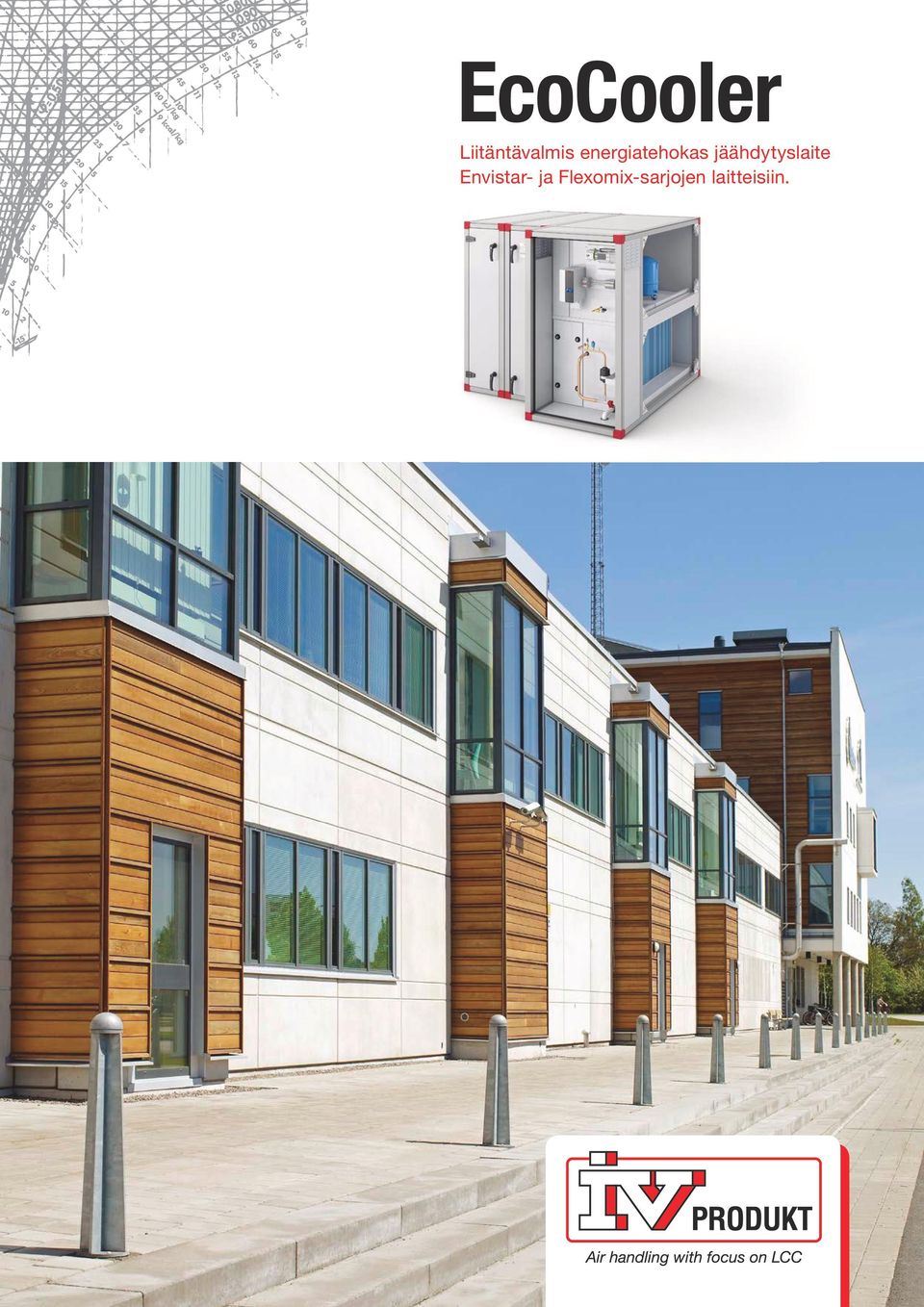

1 EcoCooler Liitäntävalmis energiatehokas jäähdytyslaite Envistar- ja Flexomix-sarjojen laitteisiin.

2 IV Produkt on säästänyt tuotteidensa avulla luonnonvaroja jo yli neljänkymmenen vuoden ajan Kehitys, tuotanto ja pääkonttori sijaitsevat Växjössä. IV Produkt on auttanut alentamaan energiankulutusta niin Kööpenhaminan lentokentällä ja Reykjavikin Harpa-konserttitalossa kuin monissa urheiluhalleissa, kouluissa, toimistorakennuksissa, sairaaloissa, kauppakeskuksissa ja asuinkiinteistöissä. Luettelo yhteisprojekteista on pitkä. IV Produktin energiatehokkaat ilmastointikoneet ottavat energian talteen, lisäävät kiinteistön arvoa ja säästävät luonnonvaroja. IV Produkt on Ruotsin Växjössä toimiva yksityisomisteinen yritys, joka kehittää ja valmistaa innovatiivisia ratkaisuja kiinteistöjen ilmastointiin. Toiminta on alkanut jo vuonna Nykyään IV Produkt on markkinoiden kärkiyritys ja kehitysvauhti on markkinoiden nopeinta. Organisaation suoraviivainen päätöksentekorakenne mahdollistaa nopean toiminnan, ja kokonaisvastuun kantaminen on asiakkaan kannalta yksinkertainen ja turvallinen ratkaisu. Ympäristö- ja energiatehokkuus ovat olleet osa liikeideaamme vuodesta 1991 alkaen, ja sen myötä tuotteiden elinkaarikustannukset eli LCC ovat nousseet meillä keskeiseen asemaan. Elinkaarikustannuksilla tarkoitetaan tuotteen kaikki kustannuksia ostosta käyttöön, ylläpitoon ja ympäristövaikutuksiin asti. Pyrimme alentamaan näitä kustannuksia mahdollisimman paljon, ja siksi LCC-laskenta onkin luonnollinen osa tuotekehitystämme. Yrityksellämme on tietenkin myös ISO-sertifioinnit 9001 ja IV Produktin tuotteiden ja pitkän kokemuksen avulla jokaiseen projektiin löytyy aina täsmälleen oikea ratkaisu. Autamme teitä mielellämme säästämään sekä kustannuksia että luonnonvaroja. Yksinkertaistettua jäähdytystä EcoCooler tarjoaa aivan uudenlaisia mahdollisuuksia ilmanvaihdon jäähdytykseen. Jäähdytyslaite on integroitu suoraan ilmastointikoneeseen, ja sen voi liittää Envistar- ja Flexomix-järjestelmiin. Integrointi tuo asennukseen aivan uudenlaisen, yksinkertaisemman toimintatavan. Katolle ei tarvita erillistä lauhdutinta, ja EcoCooler + Portaaton lämpötilansäätö + Suuri ilmavirta- ja jäähdytystehoalue jäähdytysjärjestelmien rakenne on entistä yksinkertaisempi. EcoCooler on pakettiratkaisu. Se on käyttövalmis ja kaiken kattava CE-merkitty jäähdytysjärjestelmä. Sen myötä koko järjestelmä tulee yhdeltä toimittajalta, joka vastaa kaikesta. + Alhainen energiankulutus Eurovent Certification on sertifiointilaitos, joka muun muassa todentaa ilmastointikoneiden toimintatehon eurooppalaisten ja kansainvälisten standardien mukaan. Se takaa kilpailevien tuotteiden vertailukelpoisuuden. IV Produktin Envistar- ja Flexomix-ilmastointikoneet on testattu Eurovent-standardien EN 1886 ja EN mukaisesti. Kun mitoituslaskelmissa on yllä kuvattu merkintä, ne ovat Eurovent Certificationin hyväksymiä. Kylmän talteenotto roottorin avulla Kierroslukuohjatut kompressorit Elektroniset paisuntaventtiilit 2 EcoCooler EcoCooler 3

3 Eilisen vaihtoehto mukavuusjäähdytyksessä Kylmäainejärjestelmä Integroidut monipiiriset DX-jäähdytyslaitteet Pumppu Pumppu Ilmastointikone Kylmäainejärjestelmä Lauhdutin Ilmastointikone integroidulla jäähdytyslaitteella Edut Portaaton lämpötilansäätö ja tasainen Suuri ilmavirta-alue Haitat Monimutkainen ja kallis asennus Suuret käyttö- ja ylläpitokustannukset Lauhduttimen häiritsevä ääni Jäähdytysjärjestelmän arkkitehtuuria häiritsevä rakenne Alhainen kylmäkerroin, usein kokonaisjärjestelmässä vain 2 4 Perinteinen katolle asennettava laitteisto. Edut Alhaiset asennuskustannukset Alhaiset käyttö- ja ylläpitokustannukset Ei vaadi ulkoasennusta Korkea lämpökerroin, 4 6 Yksi tavarantoimittaja, yksi vastuunkantaja Haitat Ei mahdollisuutta tasaiseen an Ilmavirta-alue on rajoitettu DX suorahöyrysteinen DX-suorahöyrysteinen tarkoittaa, että energiansiirto tapahtuu jäähdytyslaitteessa ilman väliainetta. Nestekäyttöiseen, kylmäaineella toimivaan jäähdytyslaitteeseen verrattuna lämmönvaihto on pienempi. Tämän vuoksi DX:n hyötysuhde on suurempi kuin nestekäyttöisissä jäähdytyslaitteissa. Monen tavarantoimittajan käyttäminen voi tehdä rajanvedosta, koordinoinnista ja vastuun määrittämisestä ongelmallista 18ºC 18ºC 16ºC 14ºC Haluttu Saavutettu 16ºC 14ºC Haluttu Saavutettu Jäähdytyslaitteen käyrä Monipiirisen DX-jäähdytyslaitteen käyrä 4 EcoCooler EcoCooler 5

4 Tulevaisuuden malli mukavuusjäähdytyksessä EcoCooler Integroitu kierroslukuohjattu DX-jäähdytyslaite portaattomalla jäähdytystehon säädöllä Aikaisemmin DX-jäähdytyslaitteet olivat joko yksiportaisia tai moniportaisia. EcoCooler on taajuusmuuttajalla varustettu jäähdytyslaite, mikä tarkoittaa, että suurimman EcoCooler-järjestelmän portaaton jäähdytysalue on 2,0-8,5 m 3 /s. + EcoCooler Saatavana Envistar- ja Flexomix-sarjoihin 14 kokoa ja useita tehovaihtoehtoja Ilmavirta 0,15 8,5 m 3 /s Jäähdytysteho kw uutuus! Uusi runkorakenne ja entistä parempi suoritusteho uutuus! EcoCooler on saatavana nyt myös Envistar Top -järjestelmän kokoluokkiin EcoCooler-laitteella ja jäähdytysenergian talteenotolla varustettu Envistar Flex -ilmastointikone Edut Alhaiset asennuskustannukset Alhaiset käyttö- ja ylläpitokustannukset Ei vaadi ulkoasennusta Portaaton lämpötilansäätö ja tasainen Suuri ilmavirta-alue COP Lämpökerroin COP-lämpökertoimella mitataan jäähdytysprosessin tehokkuutta. Mitä suurempi luku, sitä tehokkaampi lämpöpumppu. Jos lämpökerroin on 6, järjestelmä tuottaa jäähdytystehoa 6 kertaa kompressorin kuluttaman sähköenergian verran. Optimaalisesti toimiva jäähdytyslaite Joissakin rakennuksissa ilmavirta vaihtelee paljon, ja siksi a on ohjattava hyvin tarkasti. EcoCooler sopii ratkaisuksi monentyyppisiin järjestelmiin, kuten: Ilmavirtauksen vaihdellessa merkittävästi EcoCooler asennetaan IMS-järjestelmän yhteyteen Kun jokaista tilaa halutaan säätää erikseen, EcoCooleria käytetään yhdessä aktiivisten venttiileiden kanssa Korkea lämpökerroin, 4 7 Kaiken kattava CE-merkitty jäähdytysjärjestelmä Lyhyet rakennepituudet helpottavat komponenttien kuljettamista sisälle ja vähentävät asennuksen tilantarvetta Yksi tavarantoimittaja, yksi vastuunkantaja 18ºC 16ºC Haluttu Saavutettu IMS = Perinteinen ilmamääräsääteinen järjestelmä Aktiiviset venttiilit 14ºC EcoCoolerin käyrä 6 EcoCooler EcoCooler 7

5 Miellyttävä sisäilma Integroitu EcoCooler-jäähdytyslaite voidaan liittää useimpiin Envistar- ja Flexomix-järjestelmiin. Se tarjoaa kokonaisratkaisun tilojen ilmanvaihtoon ja mukavuusjäähdytykseen ilman ulkoasennuksia. Jäähdytyslaitteen kaikki osat asennetaan ilmastointikoneen sisälle. Kiinteistön ilmanvaihdon ja jäähdytyksen hoitaa silloin CE-hyväksytty kokonaisjärjestelmä, joka on aina valmiiksi koekäytetty IV Produktin testauslaitoksessa. Kun jäähdytys on integroitu ilmastointikoneeseen, energiaa kuluu vähemmän kuin erillistä jäähdytyslaitetta käytettäessä. A B C D Ei vaadi ulkoasennusta Perinteinen katolle asennettava laitteisto. EcoCooler poistaa häiritsevien katolle asennettavien laitteiden tarpeen. Envistar Flex ja jäähdytysenergian talteenotolla varustettu EcoCooler Jäähdytysenergian talteenotto jäähdyttää varmasti silloin kun sitä tarvitaan Esimerkkitapaus 1 Esimerkkitapaus 2 Esimerkkitapaus 3 Ulkolämpötila C A Ulkoilman suhteellinen kosteus % RH A Roottori käytössä Ei Kyllä Kyllä Lämpötila roottorin jälkeen C B ,8 Tuloilman lämpötila C C Poistoilman lämpötila C D Kompressoreiden teho kw/m 3 ilmaa 3,3 2,5 2,8 EcoCoolerin lämpökerroin 4,4 5,8 7,0 Edellä on kuvattu kolme erilaista käyttötilannetta jäähdytysenergian talteenotosta riippuen. EcoCooler alentaa asennus- ja käyttökustannuksia 100 % 80 % 60 % 40 % 20 % 0 % Nestejäähdytteinen järjestelmä Säästö % EcoCoolerjärjestelmä EcoCooler alentaa asennuskustannuksia % kylmäainejäähdytteiseen järjestelmään verrattuna. 100 % 80 % 60 % 40 % 20 % 0 % Nestejäähdytteinen järjestelmä Säästö % EcoCoolerjärjestelmä EcoCooler alentaa käyttökustannuksia % kylmäainejäähdytteiseen järjestelmään verrattuna. 1 Ilman jäähdytysenergian talteenottoa Ensimmäisessä tapauksessa ulkoilman lämpötila on 26 C ja suhteellinen kosteus 50 %. Roottori ei ole käynnissä, joten jäähdytyspatteriin virtaa 26-asteista ilmaa. Tiloihin halutaan puhaltaa 16-asteista ilmaa, ja tässä tapauksessa jäähdytys on tehtävä kokonaan kompressoreiden avulla. 2 Jäähdytysenergian talteenotto Jos samassa tilanteessa viileys otetaan talteen 75 %:n tehokkuudella, lämpötila on roottorin jälkeen vain 23 C edellisen 26 C:n sijaan. Tällöin säästämme energiamäärän, joka kuluisi lämpötilan alentamiseen kyseisen kolmen asteen verran. Taulukosta näkee, että kompressorien käyttämä energiamäärä vähentyy selkeästi. Sen myötä lämpötilan alennuksen lämpökerroin parantuu. 3 Jäähdytysenergian talteenotto lämpimämmällä säällä Kolmannessa tapauksessa olosuhteet ovat vaativammat: ulkolämpötila on 30 C ja ilman suhteellinen kosteus on 40 %. Tällöin jäähdytysenergian talteenotosta on vieläkin enemmän etua. 75 %:n jäähdytysenergian talteenotto laskee lämpötilan 24,8 C:een roottorin jälkeen. Taulukosta näkee, että sähköenergiaa kuluu tässäkin tapauksessa vähemmän kun tapauksessa, jossa jäähdytysenergian talteenottoa ei käytetty lainkaan. Myös lämpökerroin nousee roottoria käytettäessä arvoon 7. 8 EcoCooler EcoCooler 9

6 Opas oikeisiin valintoihin IV Produkt Designer -ohjelmisto esittelee laajan tuotteistomme kuvin. Se auttaa valitsemaan oikean koon, mallin ja tarvittavat ominaisuudet. Olemme kehittäneet työkalun laskelmien tekemiseksi helpolla tavalla kutakin projektia varten. IV Produkt Designerin avulla laitteiden mitoittaminen erilaisiin tarpeisiin on yksinkertaista, selkeää ja nopeaa. Saat valmiit mittakuvat IV Produkt Designer ohjelmistolla, sisältäen mm. tekniset tiedot, SFPv- arvon, lämpötilahyötysuhteen sekä äänitiedot. Ohjelmisto laatii ilmastointilaitteesta kolmiulotteisen mallin, joka voidaan viedä AutoCAD- tai Magic- CAD-ohjelmistoihin DXF- tai XML-muodossa. Ohjelmalla voidaan laatia myös erillinen elinkaarikustannuslaskelma jo käytössä olevalle tai uudelle laitteelle. Myös vanhan laitteen vaihtamisen kannattavuus voidaan laskea ohjelman avulla. IV Produkt Designerin avulla EcoCoolerin mitoittaminen on yksinkertaista, selkeää ja nopeaa. Käyttäjäystävällinen Kattaa koko jäähdytyspiirin mitoituksen Tiesitkö, että... EcoCoolerin käyttökustannukset 300 m 2 :n toimistorakennuksen viilentämiseksi ovat vain noin 200 euroa vuodessa? Auttaa valitsemaan oikean tehovaihtoehdon EcoCoolerille Laskelma ilmankäsittelylaitteen ja jäähdytyslaitteen energiankulutuksesta sekä elinkaaren aikana aiheutuvista kustannuksista Voit ladata IV Produkt Designer -ohjelmiston ilmaiseksi osoitteesta Autamme mielellämme, mikäli tarvitset ohjelman hankkimisessa neuvoa. 10 EcoCooler EcoCooler 11

7 Esimerkkiprojekteja Seuraavassa on muutama esimerkki niistä tuhansista projekteista, joissa IV Produkt on ratkaissut rakennusten ilmastoinnin innovatiivisesti ja energiaja kustannustehokkaalla tavalla yhdessä konsulttien ja urakoitsijoiden kanssa. Prahan metro, Tsekin tasavalta Kastrupin lentokenttä, Kööpenhamina, Tanska Passiivitalo, Växjö, Ruotsi Pohjoismaiden suurin sairaala Skejby, Århus, Tanska... vuosien varrelta Leicesters Curve Theatre, Englanti Tallinnan TV-torni, Viro Experium-elämyskeskus, Sälen, Ruotsi Konserttitalo Harpa, Reykjavik, Islanti Titanic-museo, Belfast, Irlanti ÅF:n pääkonttori, Tukholma, Ruotsi. Green Building -hyväksyntä

8 EcoCooler Yksi tavarantoimittaja IV Produkt Designerin avulla EcoCoolerin mitoittaminen Envistar- ja Flexomix-laitteistoihin on yksinkertaista, selkeää ja nopeaa. Yksi vastuunkantaja Oikea hinta EcoCooler ilman jäähdytysenergian talteenottoa, tekniset tiedot EcoCooler jäähdytysenergian talteenotolla, tekniset tiedot Jäähdytyslaite EcoCooler Envistar Flex- ja Flexomix-laitteisiin (ACU) Jäähdytyslaite EcoCooler Envistar Top -laitteisiin EcoCooler Envistar Flex- ja Flexomix-laitteisiin (ACR) Koko Koko Tehovaihtoehto 1V 1V 2V 1V 2V 1V 2V 1V 2V Tehovaihtoehto 2V 2V 2V 1V 2V 1V 1V 2V 1V 2V 1V 2V 1V 2V Ilmavirta min. m 3 /s 0,25 0,38 0,44 0,50 0,50 0,58 0,69 0,68 0,68 maks. m 3 /s 0,95 1,61 1,61 2,12 2,12 2,48 2,48 2,91 2,91 Ilmavirta min. m 3 /s 0,15 0,20 0,41 0,61 0,61 0,25 0,38 0,44 0,50 0,50 0,58 0,69 0,68 0,68 maks. m 3 /s 0,57 0,94 1,54 2,08 2,08 0,95 1,61 1,61 2,12 2,12 2,48 2,48 2,91 2,91 Suurin jäähdytysteho* kw 12,9 20,7 23,3 22,3 28,9 31,7 36,0 33,4 40,0 Kompressorin tehontarve kw 3,0 4,5 5,5 4,5 6,6 6,8 8,6 6,8 9,5 Kompressoreiden lkm kpl Suurin käyttövirta A Sulakesuositus, 3 A V + N 50 Hz Kylmäaine piiri 1 kg 2,9 4,8 4,8 6,0 6,0 7,1 7,1 8,1 8,1 R407C * Kun t ulkolämpötila +26 C, RH 50 % ja t poistoilma +22 C. Suurin jäähdytysteho* kw 10,3 16,1 26,1 29, ,1 26,6 29,6 29,7 38,2 41,3 46,5 44,1 53,2 Kompressorin tehontarve kw 1,6 2,8 4,1 4,6 5,7 3,0 4,5 5,3 4,5 6,4 6,5 8,3 7,6 9,3 Kompressoreiden lkm kpl Suurin käyttövirta A 14, Sulakesuositus 230V + N 50 Hz A V + N 50H z A Kylmäaine** piiri 1 kg 1,7 2,1 5,0 5,2 5,2 2,9 4,8 4,8 6,0 6,0 7,1 7,1 8,1 8,1 * Kun t ulkolämpötila +26 C, RH 50 %, t poistoilma +22 C ja hygroskooppisesti toimiva (HY) vakioroottori. ** R410A mallissa Envistar Top 06-10, R134a mallissa Envistar Top ja R407C malleissa Envistar Flex ja Flexomix. jatkuu EcoCooler ilman jäähdytysenergian talteenottoa, tekniset tiedot jatkuu EcoCooler jäähdytysenergian talteenotolla, tekniset tiedot Jäähdytyslaite EcoCooler Envistar Flex- ja Flexomix-laitteisiin (ACU) Jäähdytyslaite EcoCooler Envistar Flex- ja Flexomix-laitteisiin (ACR) Koko Koko Tehovaihtoehto 1V 2V 1V 2V 1V 2V 3V 1V 2V 3V 1V 2V 3V Tehovaihtoehto 1V 2V 1V 2V 1V 2V 3V 1V 2V 3V 1V 2V 3V Ilmavirta min. m 3 /s 0,85 0,85 1,07 1,07 1,34 1,34 1,34 1,71 1,71 1,71 1,98 1,98 1,98 maks. m 3 /s 3,64 3,64 4,61 4,61 5,75 5,75 5,75 7,34 7,34 7,34 8,47 8,47 8,47 Ilmavirta min. m 3 /s 0,85 0,85 1,07 1,07 1,34 1,34 1,34 1,71 1,71 1,71 1,98 1,98 1,98 maks. m 3 /s 3,64 3,64 4,61 4,61 5,75 5,75 5,75 7,34 7,34 7,34 8,47 8,47 8,47 Suurin jäähdytysteho* kw 48,5 61,9 66,0 78,1 73,8 83,5 96,8 96, Kompressorin tehontarve kw 10,2 16,1 14,9 19,3 15,4 18,3 22,8 20,1 24,2 30,0 21,8 28,8 36,0 Kompressoreiden lkm kpl Suurin käyttövirta A Sulakesuositus, V + N 50 Hz Kylmäaine R407C A piiri 1 kg 6,2 6,9 6,9 7,6 8,6 8,6 9,2 6,2 6,2 6,6 6,8 6,8 9,2 piiri 2 kg 4,6 6,6 6,5 6,4 7,0 7,0 7,4 8,4 8,4 9,5 9,4 9,4 10,8 piiri 3 kg 5,8 5,8 7,1 7,2 7,2 8,8 * Kun t ulkolämpötila +26 C, RH 50 % ja t poistoilma +22 C. Suurin jäähdytysteho* kw 62,7 79,6 86, Kompressorin tehontarve kw 9,7 15,5 14,4 18,2 14,9 17,4 22,1 18,9 22,8 28,6 20,7 27,4 34,0 Kompressoreiden lkm kpl Suurin käyttövirta A Sulakesuositus, V + N 50 Hz Kylmäaine R407C A piiri 1 kg 6,2 6,9 6,9 7,6 8,6 8,6 9,2 6,2 6,2 6,6 6,8 6,8 9,2 piiri 2 kg 4,6 6,6 6,5 6,4 7,0 7,0 7,4 8,4 8,4 9,5 9,4 9,4 10,8 piiri 3 kg 5,8 5,8 7,1 7,2 7,2 8,8 * Kun t ulkolämpötila +26 C, RH 50 %, t poistoilma +22 C ja hygroskooppisesti toimiva (HY) vakioroottori. Tarkat tiedot laitekohtaisesti, ks. IV Produkt Designer -tuotevalintaohjelmistossa. Tarkat tiedot laitekohtaisesti, ks. IV Produkt Designer -tuotevalintaohjelmistossa. 14 EcoCooler EcoCooler 15

9 IV Produkt AB SEC FI Tässä on vain osa laajasta valikoimastamme. Kaikki tuotteemme nähtävissä osoitteessa Kerromme myös mielellämme lisää, joten ota yhteyttä. Ota yhteyttä kerromme mielellämme lisää! Myynti Suomessa Intervent Oy Rantatie 27 B Tampere Vaihde: Fax: info@intervent.fi Pääkonttori IV Produkt AB Sjöuddevägen 7 S VÄXJÖ info@ivprodukt.com
