1 Ilmankäsittelylaitteita energiatehokkaisiin kerrostaloihin Uutuus! Erittäin matala energiankulutus Helppo kiinteistönomistajalle Helppo asentajalle Helppo vuokralaiselle

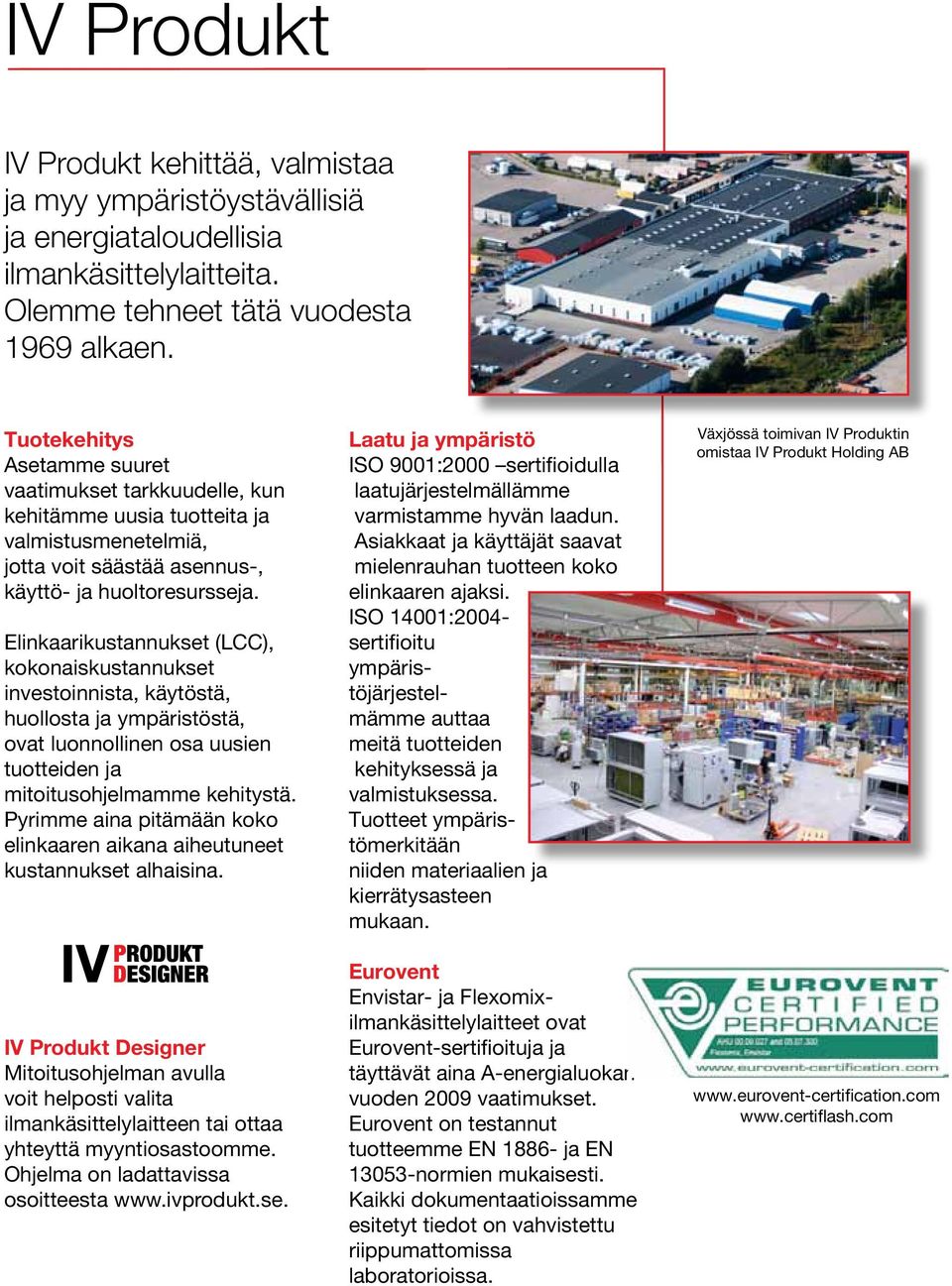

2 IV Produkt IV Produkt kehittää, valmistaa ja myy ympäristöystävällisiä ja energiataloudellisia ilmankäsittelylaitteita. Olemme tehneet tätä vuodesta 1969 alkaen. Tuotekehitys Asetamme suuret vaatimukset tarkkuudelle, kun kehitämme uusia tuotteita ja valmistusmenetelmiä, jotta voit säästää asennus-, käyttö- ja huoltoresursseja. Elinkaarikustannukset (LCC), kokonaiskustannukset investoinnista, käytöstä, huollosta ja ympäristöstä, ovat luonnollinen osa uusien tuotteiden ja mitoitusohjelmamme kehitystä. Pyrimme aina pitämään koko elinkaaren aikana aiheutuneet kustannukset alhaisina. IV Produkt Designer Mitoitusohjelman avulla voit helposti valita ilmankäsittelylaitteen tai ottaa yhteyttä myyntiosastoomme. Ohjelma on ladattavissa osoitteesta Laatu ja ympäristö ISO 9001:2000 sertifioidulla laatujärjestelmällämme varmistamme hyvän laadun. Asiakkaat ja käyttäjät saavat mielenrauhan tuotteen koko elinkaaren ajaksi. ISO 14001:2004- sertifioitu ympäristöjärjestelmämme auttaa meitä tuotteiden kehityksessä ja valmistuksessa. Tuotteet ympäristömerkitään niiden materiaalien ja kierrätysasteen mukaan. Eurovent Envistar- ja Flexomixilmankäsittelylaitteet ovat Eurovent-sertifioituja ja täyttävät aina A-energialuokan vuoden 2009 vaatimukset. Eurovent on testannut tuotteemme EN ja EN normien mukaisesti. Kaikki dokumentaatioissamme esitetyt tiedot on vahvistettu riippumattomissa laboratorioissa. Växjössä toimivan IV Produktin omistaa IV Produkt Holding AB

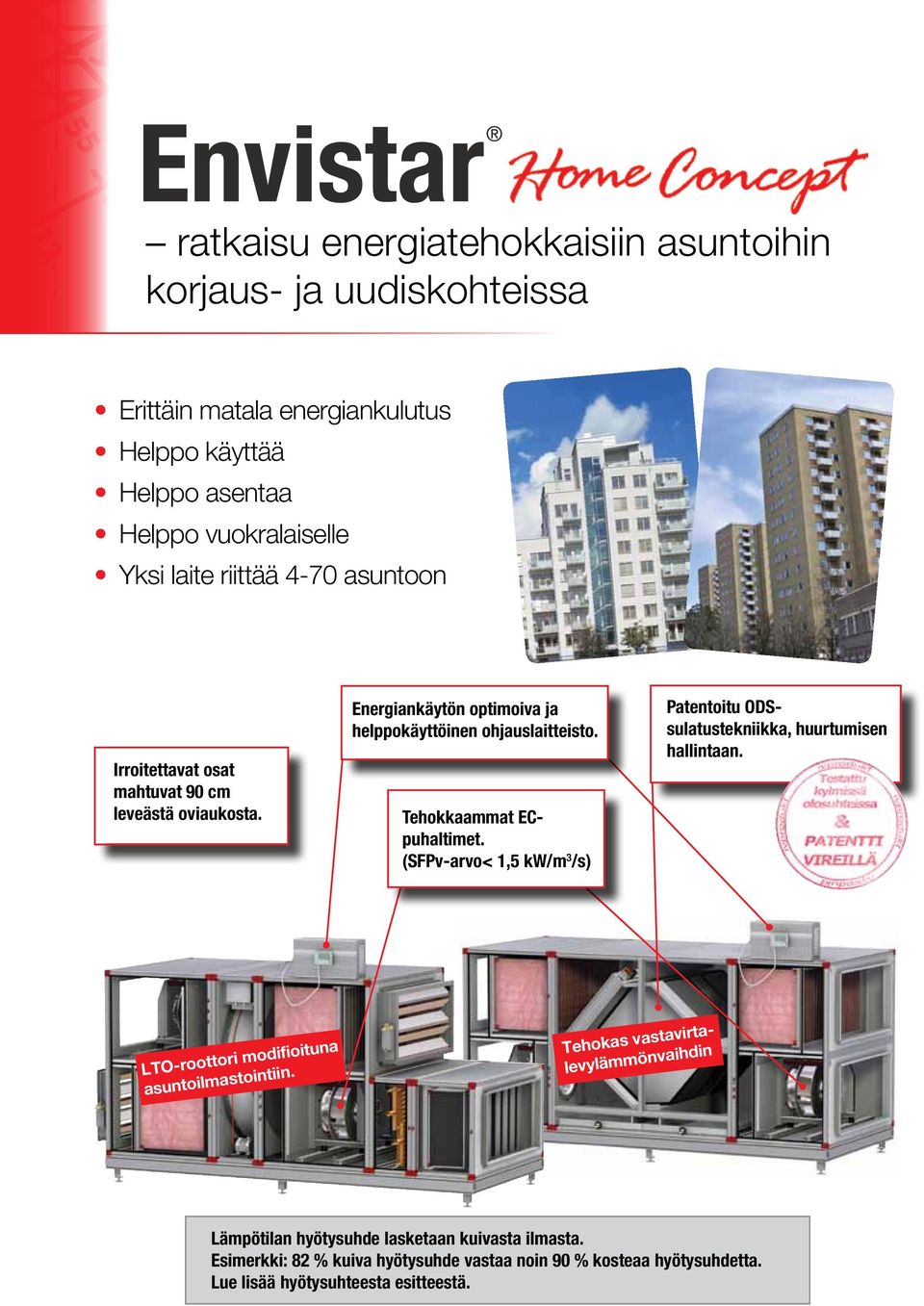

3 ratkaisu energiatehokkaisiin asuntoihin korjaus- ja uudiskohteissa Erittäin matala energiankulutus Helppo käyttää Helppo asentaa Helppo vuokralaiselle Yksi laite riittää 4-70 asuntoon Irroitettavat osat mahtuvat 90 cm leveästä oviaukosta. Energiankäytön optimoiva ja helppokäyttöinen ohjauslaitteisto. Tehokkaammat ECpuhaltimet. (SFPv-arvo< 1,5 kw/m 3 /s) Patentoitu ODSsulatustekniikka, huurtumisen hallintaan. LTO-roottori modifioituna asuntoilmastointiin. Tehokas vastavirtalevylämmönvaihdin Lämpötilan hyötysuhde lasketaan kuivasta ilmasta. Esimerkki: 82 % kuiva hyötysuhde vastaa noin 90 % kosteaa hyötysuhdetta. Lue lisää hyötysuhteesta esitteestä.

4 Kuinka ilmanvaihto toimii asunnoissamme tänään Poistoilmajärjestelmä (ei lämmöntalteenottoa) Etuja Yksinkertainen kanavajärjestelmä Haittoja paljon energiaa menee hukkaan- ei lämmöntalteenottoa hankala päästä vaihtamaan suodattimia tai puhdistamaan venttiilejä kylmä ja vetoinen ei täytä nykyisiä korjaus- ja uudisrakennusvaatimuksia Kerrostalo poistoilmajärjestelmällä Huoneistokohtainen ilmastointilaite (lämmöntalteenotolla) Etuja lämmöntalteenotto Haittoja useat ilmastointilaitteet aiheuttavat suuret ylläpitokustannukset (esim. 30 asuntoa = 30 laitetta = 60 puhallinta = 60 suodatinta) hankala päästä vaihtamaan suodattimia ja tekemään huoltoa häiritsevän melun vaara kalliimpi asentaa kuin keskusilmastointilaite Kerrostalo huoneistokohtaisella ilmastointilaitteella

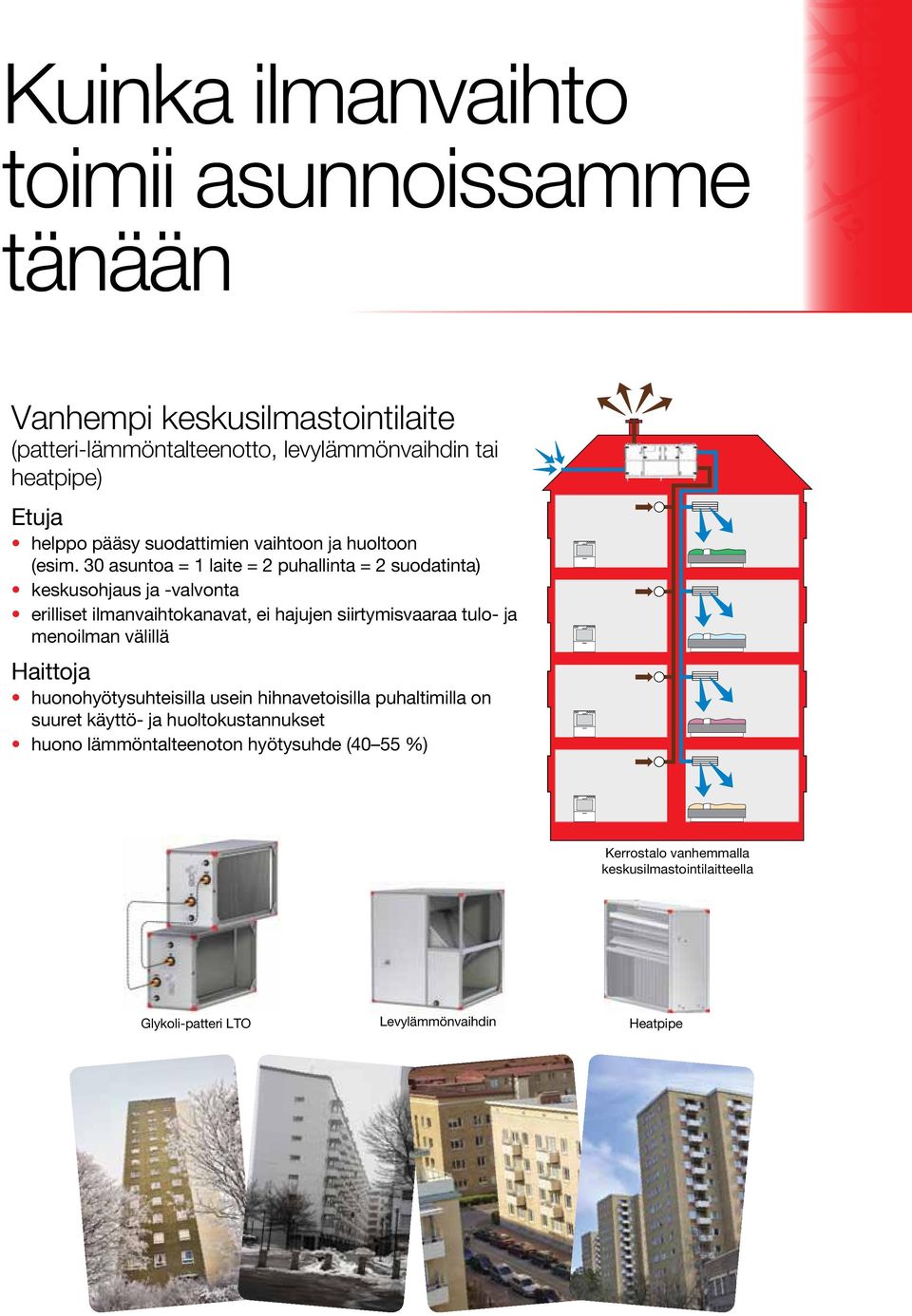

5 Kuinka ilmanvaihto toimii asunnoissamme tänään Vanhempi keskusilmastointilaite (patteri-lämmöntalteenotto, levylämmönvaihdin tai heatpipe) Etuja helppo pääsy suodattimien vaihtoon ja huoltoon (esim. 30 asuntoa = 1 laite = 2 puhallinta = 2 suodatinta) keskusohjaus ja -valvonta erilliset ilmanvaihtokanavat, ei hajujen siirtymisvaaraa tulo- ja menoilman välillä Haittoja huonohyötysuhteisilla usein hihnavetoisilla puhaltimilla on suuret käyttö- ja huoltokustannukset huono lämmöntalteenoton hyötysuhde (40 55 %) Kerrostalo vanhemmalla keskusilmastointilaitteella Glykoli-patteri LTO Levylämmönvaihdin Heatpipe

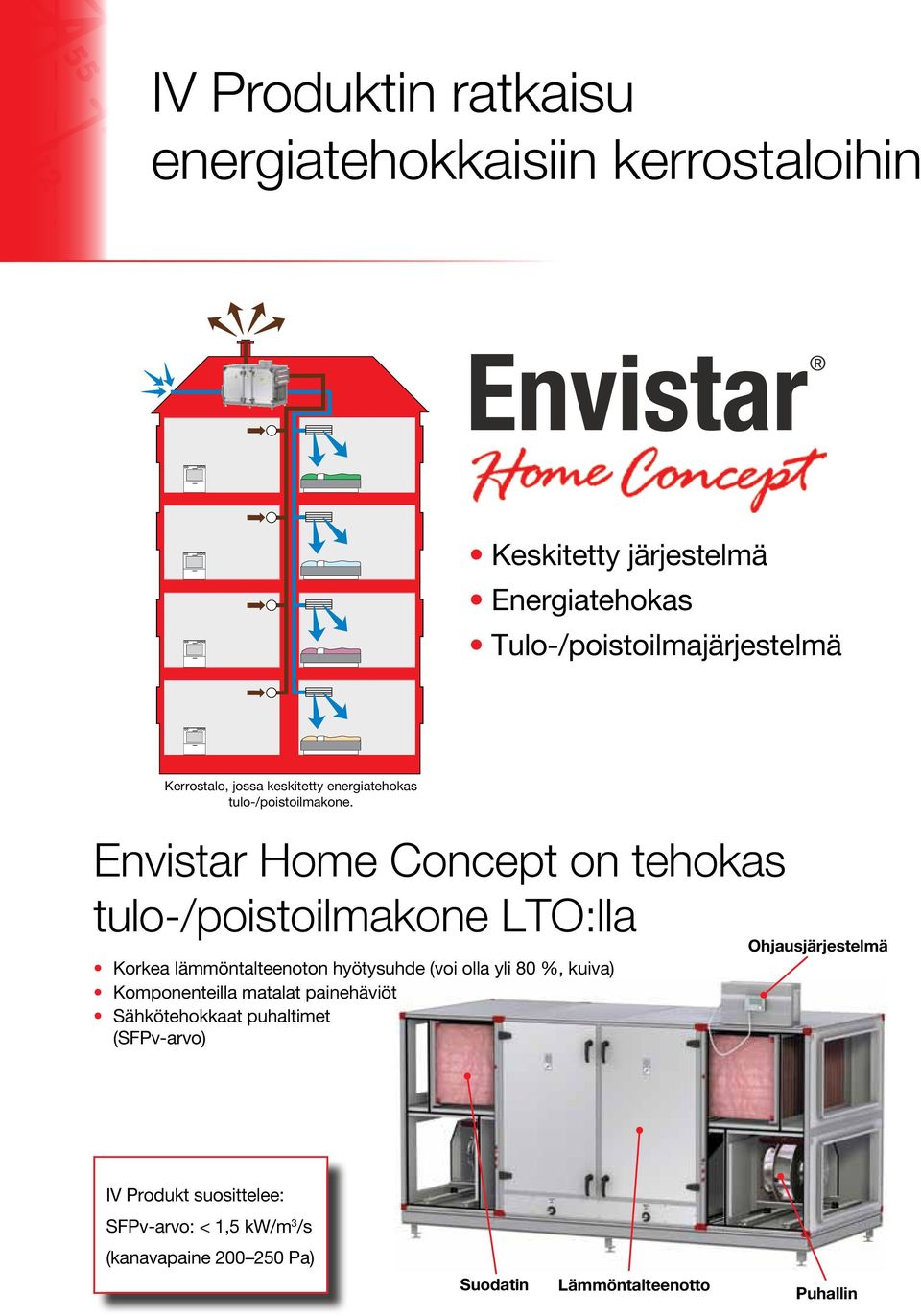

6 IV Produktin ratkaisu energiatehokkaisiin kerrostaloihin Keskitetty järjestelmä Energiatehokas Tulo-/poistoilmajärjestelmä Kerrostalo, jossa keskitetty energiatehokas tulo-/poistoilmakone. Envistar Home Concept on tehokas tulo-/poistoilmakone LTO:lla Korkea lämmöntalteenoton hyötysuhde (voi olla yli 80 %, kuiva) Komponenteilla matalat painehäviöt Sähkötehokkaat puhaltimet (SFPv-arvo) Ohjausjärjestelmä IV Produkt suosittelee: SFPv-arvo: < 1,5 kw/m 3 /s (kanavapaine Pa) Suodatin Lämmöntalteenotto Puhallin

7 joko LTO- roottorilla tai vastavirtalämmönvaihtimella LTO-roottori erittäin tehokas lämmöntalteenotto, lämpötilahyötysuhde jopa 87% luotettava sulatustekniikka ODS (Optimized Defrosting System) optimoitu LTO- roottorin pyörimisnopeuden ohjaus pienentää riskiä hajujen siirtymiseen jatkuva painetasapainon valvonta ja ohjaus minimoivat riskin tulo- ja poistoilman sekoittumisesta hiilisuodatin tuloilmassa eliminoi mahdollisia hajuja automatiikan suodatinvalvonta FLC (Filter Lifetime Control) hälyttää suodattimen vaihtotarpeesta kaikki konekoot mahdollista kuljettaa 90 cm leveästä oviaukosta yksi ilmastointilaite riittää 4-70 asuntoon LTO-roottori on valittavissa Envistar Topiin, Compactiin ja Flexiin. Ilmavirta-alueelle 0,1 1,6 m 3 /s Ilmavirta-alueelle 0,1 1,6 m 3 /s Vastavirtalevylämmönvaihdin erittäin tehokas lämmöntalteenotto, lämpötilahyötysuhde jopa 85% (kuiva) patentoitu sulatustekniikka ODS (Optimized Defrosting System) ei riskiä hajujen siirtymiseen poistoilmasta tuloilmaan kokoon 1,3 m 3 /s asti mahtuvat 90 cm leveästä oviaukosta yksi ilmastointilaite riittää 6-70 asuntoon Ilmavirta-alueelle 0,2 2,1 m 3 /s Ilmavirta-alueelle 0,2 2,1 m 3 /s Vastavirtalevylämmönvaihtimella on valittavissa Envistar Flex kokoina 100, 150, 190, 240 ja 300. Vastavirtalevylämmönvaihdin voidaan jakaa osiin helpottamaan kuljetusta aina kokoon 190 asti.

8 selvitys lämmöntalteenoton hyötysuhteesta Vastavirtalevylämmönvaihdin Lämpötilan hyötysuhteesta keskustellaan paljon ja siksi on tärkeää pitää erillään kuivan ja kostean ilman hyötysuhde. 82 % kuiva hyötysuhde vastaa noin 90 % kosteaa hyötysuhdetta. Kosteaa hyötysuhde on teoreettinen ja käytännössä sitä ei voida hyödyntää lämmönsiirtimen huurtumisen vuoksi. Tätä yritämme havainnollistaa alla olevalla kaaviokuvalla. Tehokkuus [%] Lämpötilahyötysuhde Poistoilma RH ( 5 C ulkoilma) Kosteus g/kg Lämpötilahyötysuhde Vuosihyötysuhde 22 C 30% 2,4 g/kg 82% kuiva 76% 22 C 25% 1,6 g/kg 82% kuiva 78% Lähtötiedot vuosikeskilämpötila +6 C lämpötilahyötysuhde (kuiva) vuosihyötysuhde tarkoittaa lämpötilahyötysuhdetta Poistoilman kosteus vaikuttaa vuosihyötysuhteeseen aika [h/vuosi] lämpötila [ C/vuosi] Teoreettinen kostea hyötysuhde Todellinen hyötysuhde huurtumisen takia Hyödynnettävä hyötysuhde Salvi Syksy ja kevät Kesä Tuloilman lämpötila [ºC] Energian käyttö 30 Poistoilma RH ( 5 C ulkoilma) Kosteus g/kg Lämpötilahyötysuhde Vuosihyötysuhde 22 C 30% 2,4 g/kg 82% kuiva 76% 22 C 25% 1,6 g/kg 82% kuiva 78% 20 Lisälämpö puhallinmoottorista Lähtötiedot vuosikeskilämpötila +6 C lämpötilahyötysuhde (kuiva) vuosihyötysuhde tarkoittaa lämpötilahyötysuhdetta Lämmöntalteenotto vastavirtalämmönvaihtimelta Kesä, ei lämmöntalteenottoa (lämpötila yli toivotun sisälämpötilan) aika [h/vuosi] lämpötila [ C] Salvi Syksy ja kevät Kesä Energia sulatukseen vastavirtalämmönvaihtimella Lisälämpöenergia, jotta saavutetaan toivottu sisälämpötila Erilaisia markkinointikeinoja ilmoittaa saman lämmönvaihtimen hyötysuhde Kuiva 82% (mukaan EN308) Kuiva hyötysuhde on ainoa oikea ilmoitustapa! Märkä 86 92% Märkä sis. moottorilämmön 88 94% Vuosienergia sis. moottorilämmön 92 97%

9 minkä ratkaisun sinä valitset? Mitoituslämpötila* > 22 C Valitse vastavirtalämmönvaihdin Matalat käyttökustannukset Ei riskiä hajujen siirtymiseen Helppo käyttää Mitoituslämpötila* < 22 C Valitse roottori ja hiilisuodatin Lyhyt rakenne Pienempi jäätymisriski Matalammat energiakustannukset Korkeammat ylläpitokustannukset kuin vastavirtalämmönvaihtimella * Mitoitusulkolämpötila. Huomaa että vastavirtalämmönvaihtimet ja roottorit on Home-sarjassa kehitetty ja testattu asuintaloihin Vuotuisten käyttökustannusten vertailu Kustannus (euroa) Lisälämmitys Lisälämmitys Hiilisuodattimet Vertailutaulukko LTO-roottorin ja vastavirtalevylämmönvaihtimen käyttökustannuksista Lisälämmitys Sähkö puhaltimille Vastavirtalevylämmönvaihdin RH 30% Sähkö puhaltimille Vastavirtalevylämmönvaihdin RH 30% Sähkö El till puhaltimille fläktar Roottori hiilisuodattimilla Lähtötiedot Virtaus 1 m 3 /s, lämpötilahyötysuhde 82% Vuosikeskilämpötila +6 C,poistoilman lämpötila+22 C, tuloilman lämpötila +19 C Energian hinta: lämpö 0,60 kr/kwh, sähkö 1,20 kr/kwh

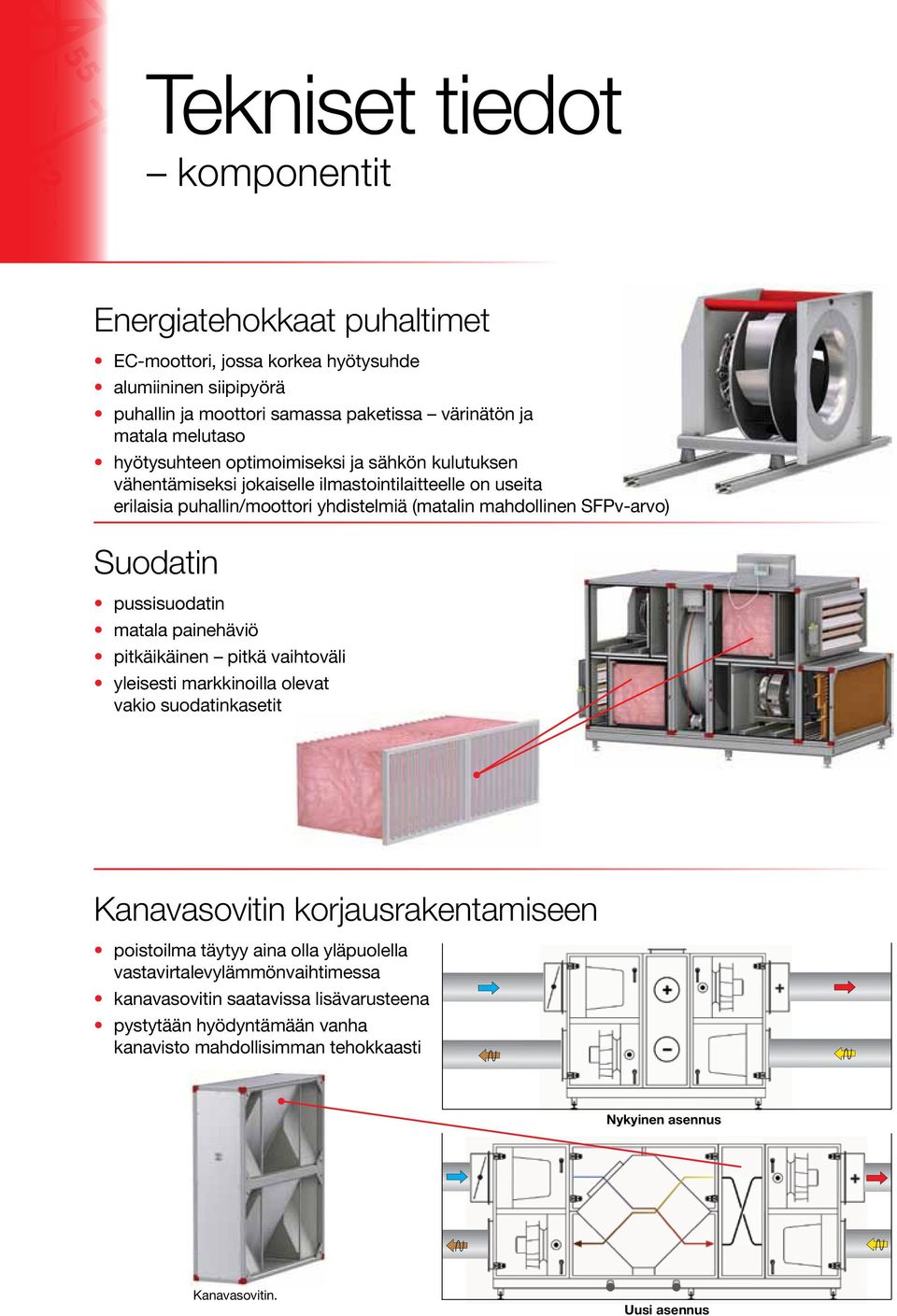

10 Tekniset tiedot komponentit Energiatehokkaat puhaltimet EC-moottori, jossa korkea hyötysuhde alumiininen siipipyörä puhallin ja moottori samassa paketissa värinätön ja matala melutaso hyötysuhteen optimoimiseksi ja sähkön kulutuksen vähentämiseksi jokaiselle ilmastointilaitteelle on useita erilaisia puhallin/moottori yhdistelmiä (matalin mahdollinen SFPv-arvo) Suodatin pussisuodatin matala painehäviö pitkäikäinen pitkä vaihtoväli yleisesti markkinoilla olevat vakio suodatinkasetit Kanavasovitin korjausrakentamiseen poistoilma täytyy aina olla yläpuolella vastavirtalevylämmönvaihtimessa kanavasovitin saatavissa lisävarusteena pystytään hyödyntämään vanha kanavisto mahdollisimman tehokkaasti Nykyinen asennus Kanavasovitin. Uusi asennus

11 Tekniset tiedot ohjausjärjestelmä Home Concept toimitetaan integroidulla ohjausjärjestelmällä, joka soveltuu asuntoilmastointiin Käsipääte helppo käsitellä Vaihtoehtoja ohjausvalinnoista helppo valvonta Webb, Modbus TCP/IP (BACnet, LON, OPC, jne) kautta energian optimointitoiminto ECO vakiopainesäätö/vakiovirtaus-säätö painetasapainon säätö LTO-roottorilla varustetuissa koneissa patentoitu sulatustekniikka ODS suodatinseuranta hiilisuodattimelle FLC palopeltitoiminnot edelleenkytkentävaihtoehtoja Savunpoistotoiminnot Poistoilmapuhallin savunpoistotoiminnolla puhallin 1 h/70 C Erillinen savunpoistopuhallin

12 Asennus yksinkertainen ja kustannustehokas korjausrakennusmarkkinoille Esimerkkitapaus Vastavirtalämmönvaihdin voidaan jakaa osiin. Kokoon 1,3 m 3 /s asti mahtuvat 90 cm leveästä oviaukosta Lähtötilanne Lämmöntalteenottokone Heatpipe LTO:lla Lämpötilahyötysuhde: n. 40%. SFPv-arvo: n. 3,5 kw/m 3 /s. Asennus Korjauksen jälkeen Lämmöntalteenottokone vastavirtalämmönvaihtimella. Lämpötilahyötysuhde: 82%. SFPv-arvo: 1,5 kw/m 3 /s.. Ratkaisu: Envistar Home vastavirtalämmönvaihtimella. Maksaa itsensä takaisin 3,9 vuodessa. Saatavana myös ulkoasennukseen.

13 Mitoitusohjelma voidaan yksinkertaisesti ja nopeasti mitoittaa IV Product Designer- valintaohjelmallamme. Rakenna ilmastointilaitteesi ja sinulla on mitoitettu ja valmis piirustus, jossa on tekniset tiedot, kuten SFPvarvo, lämpötilahyötysuhde ja äänitiedot Ohjelmasta saa ilmastointikoneesta 3D-mallin, jonka voi siirtää AutoCAD tai MagicCAD (DXF/XML)-ohjelmiin. CAD och MagicCAD (DXF/XML). LCC laskelma Onko sinulla varaa olla vaihtamatta ilmankäsittelylaitteistoa? Laskelma toteutuneen projektin elinkaaren aikaisista kustannuksista (katso edellinen sivu) Käyttötiedot Uusi Nykyinen Tuloilman virtaus 0,80 0,80 m 3 /s Poistoilman virtaus 0,80 0,80 m 3 /s SFPv-arvo 1,50 3,50 kw/m 3 /s Vaihtimen lämpötilan hyötysuhde 82,0 40,0 % Vuosittainen käyttöaika h Ilmastointikoneen investointikustannukset ja asennus: kr Energian säästö huomioonottaen takaisinmaksuaika 3,9 vuotta. Investoinnin tuotto (sisältää korot): 24,3 % IV Produkt Designer-ohjelman voi ladata ilmaiseksi tai kysy ohjeita meidän myyntikonttoristamme.

14 Katsaus: Home Concept Envistar Top Vaihtoehdot Suunniteltaessa valitaan oikea- tai vasenkätinen malli seuraavan esimerkin mukaisesti. Oikeakätinen 04, 06 ja 10 Oikeakätinen 16 ja 21 Envistar Top 16 ja 21 toimitetaan kolmessa osassa, osien maksimipituus on 890 mm. Ulkoilma Tuloilma Poistoilma Jäteilma Teknisiä tietoja Kanavaliitännät ylöspäin 5 kokovaihtoehtoa Ilman virtaus 0,1-2,0 m³/s Suodatinseuranta hiilisuodattimelle FLC EC-moottoreilla on korkea hyötysuhde Ohjauslaite Siemens Climatix Energian optimointitoiminto - ECO Hiilisuodatin valittavissa LTO-roottori modifioitu asuntoilmanvaihtoon Säästää 75% lattiapinta-alasta Kanavatarvike Suoritusarvot ja tekniset tiedot Mitat (mm) Pituus (mm) Top Compact Kokonainen Paino Koko Leveys Korkeus Kanavaliitäntä laite Puhallin Roottori (kg) Ø c c c e c e c Ø d d d d a - Koskee ilmastointikonetta jossa sälepelti, F7 suodatin, LTO-roottori, vesipatteri 60/30 C poistoilman lämpötila +20 C ja kanavapaine 150 Pa. b - Koskee ilmastointikonetta jossa sälepelti, F7 suodatin, LTO-roottori, vesipatteri 60/30 C poistoilman lämpötila +20 C ja kanavapaine 200 Pa. c - Mukana vesilämmityspatteri (ei täytetty vedellä) d - Ei sisällä vesilämmityspatteria (kanava-asennettu) e - Toimitetaan kolmessa osassa

15 Katsaus: Home Concept Envistar Compact Vaihtoehdot Suunniteltaessa valitaan oikea- tai vasenkätinen malli seuraavan esimerkin mukaan, kun tuloilman ja ulkoilman liitäntöjen sijainteja suunnitellaan. Oikeakätinen tuloilma yläpuolella Oikeakätinen tuloilma alapuolella Ulkoilma Tuloilma Poistoilma Jäteilma Teknisiä tietoja Kanavaliitännät ylös/sivulle 4 kokovaihtoehtoa Ilmavirta-alue 0,1-1,5 m³/s Suodatinseuranta hiilisuodattimelle FLC EC-moottoreilla on korkea hyötysuhde Ohjauslaite Siemens Climatix Energian optimointitoiminto - ECO Hiilisuodatin valittavissa LTO-roottori modifioitu asuntoilmanvaihtoon Sisä- ja ulkoasennus vaihtoehdot Kanavatarvike H 2 O H 2 O Ilmavirta (m 3 /s) Roottori, ei sisällä hiilisuodatinta Roottori hiilisuodattimella Min SFPv 1,5 Max Min SFPv 1,5 Max Ulkoinen sulake 0,10 0,24 a 0,33 a 0,10 0,20 a 0,30 a 230V 10AT 0,15 0,39 a 0,51 a 0,15 0,38 a 0,51 a 3 400V 10AT 0,20 0,55 b 0,90 b 0,20 0,52 b 0,90 b 3 400V 10AT 0,30 1,08 b 1,43 b 0,30 1,01 b 1,20 b 3 400V 10AT 0,40 1,41 b 1,92 b 0,40 1,35 b 1,50 b 3 400V 10AT 0,10 0,24 a 0,34 a 0,10 0,20 a 0,30 a 230V 10AT 0,15 0,39 a 0,51 a 0,15 0,36 a 0,51 a 3 400V 10AT 0,20 0,54 b 0,86 b 0,20 0,50 b 0,86 b 3 400V 10AT 0,30 1,18 b 1,44 b 0,30 1,11 b 1,20 b 3 400V 10AT Näet tiedot IV Produkt Designer-valintaohjelmiston avulla

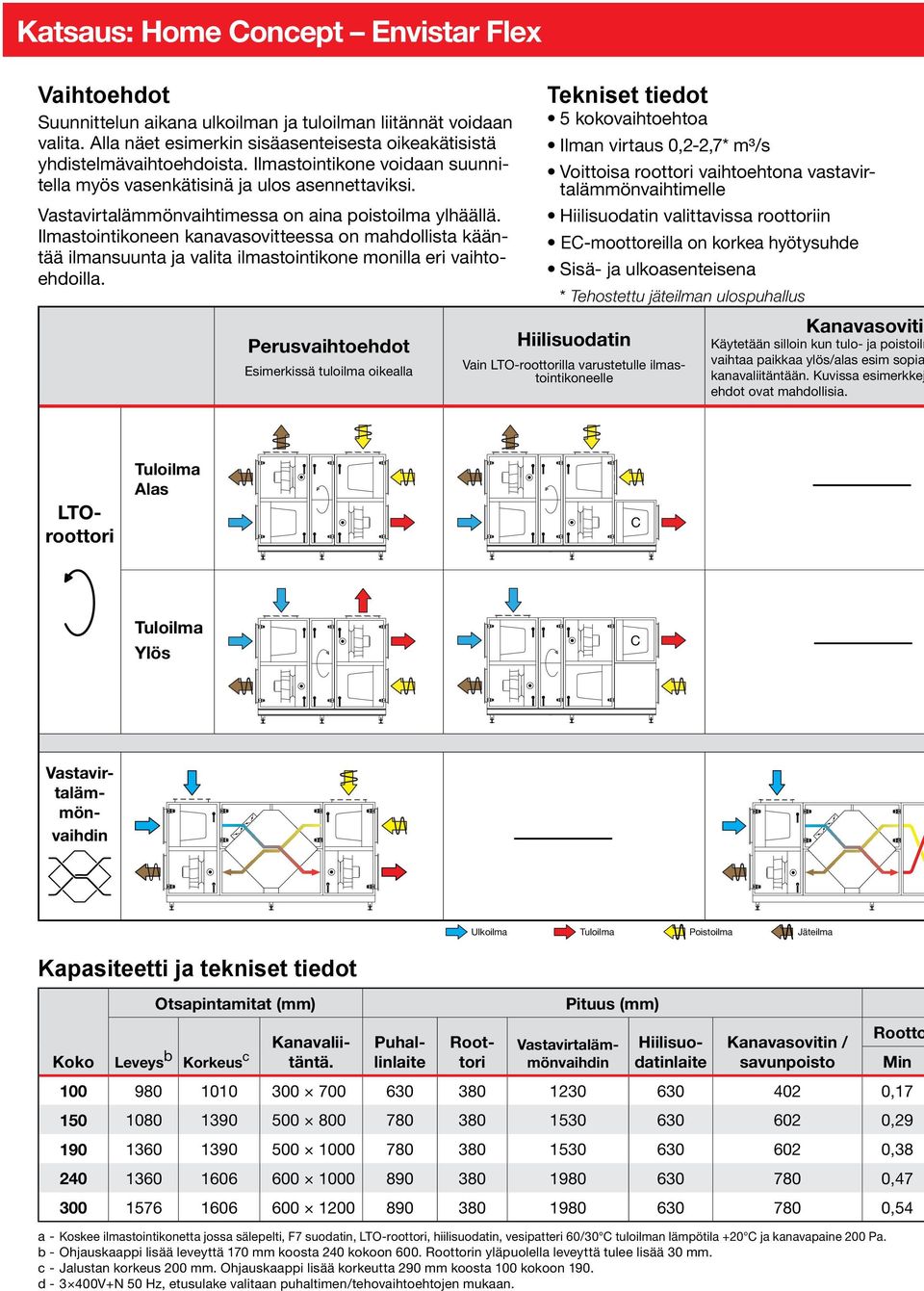

16 Katsaus: Home Concept Envistar Flex Vaihtoehdot Suunnittelun aikana ulkoilman ja tuloilman liitännät voidaan valita. Alla näet esimerkin sisäasenteisesta oikeakätisistä yhdistelmävaihtoehdoista. Ilmastointikone voidaan suunnitella myös vasenkätisinä ja ulos asennettaviksi. Vastavirtalämmönvaihtimessa on aina poistoilma ylhäällä. Ilmastointikoneen kanavasovitteessa on mahdollista kääntää ilmansuunta ja valita ilmastointikone monilla eri vaihtoehdoilla. Perusvaihtoehdot Esimerkissä tuloilma oikealla Tekniset tiedot 5 kokovaihtoehtoa Ilman virtaus 0,2-2,7* m³/s Voittoisa roottori vaihtoehtona vastavirtalämmönvaihtimelle Hiilisuodatin valittavissa roottoriin EC-moottoreilla on korkea hyötysuhde Sisä- ja ulkoasenteisena * Tehostettu jäteilman ulospuhallus Hiilisuodatin Kanavasovitin Käytetään silloin kun tulo- ja poistoilm vaihtaa paikkaa ylös/alas esim sopia kanavaliitäntään. Kuvissa esimerkkej ehdot ovat mahdollisia. Tuloilma Alas C Tuloilma Ylös C Vain LTO-roottorilla varustetulle ilmastointikoneelle LTOroottori Vastavirtalämmönvaihdin Ulkoilma Tuloilma Poistoilma Jäteilma Kapasiteetti ja tekniset tiedot Otsapintamitat (mm) Pituus (mm) Koko Leveys b Korkeus c Kanavaliitäntä. Puhallinlaite Roottori Vastavirtalämmönvaihdin Hiilisuodatinlaite Kanavasovitin / savunpoisto Rootto Min , , , , ,54 a - Koskee ilmastointikonetta jossa sälepelti, F7 suodatin, LTO-roottori, hiilisuodatin, vesipatteri 60/30 C tuloilman lämpötila +20 C ja kanavapaine 200 Pa. b - Ohjauskaappi lisää leveyttä 170 mm koosta 240 kokoon 600. Roottorin yläpuolella leveyttä tulee lisää 30 mm. c - Jalustan korkeus 200 mm. Ohjauskaappi lisää korkeutta 290 mm koosta 100 kokoon 190. d V+N 50 Hz, etusulake valitaan puhaltimen/tehovaihtoehtojen mukaan.

17 Ohjaus Siemens Climatix Painesäätö/Virtaussäätö Painetasapainon säätö ja puhtaaksipuhallus LTO-roottorille patentoitu sulatustekniikka ODS Energian optimointitoiminto - ECO Suodatinseuranta hiilisuodattimelle FLC Ajattele... Savukaasun poistoliitäntä voidaan tehdä ylös avautuvan vaihtoehdon lisäksi takaa-aukeavaksi esimerkin mukaisesti. Liitäntä tehdään aina vaihtimen ja poistoilmapuhaltimen välille. Sallittu savukaasun lämpötila on max. 70 C i min 1 h. Liitännät katolla (ylös) eivät käy ulkokäyttöön. a tarvitsee kseen nykyiseen ä, monet vaihto- Savunpoisto Sijoitetaan aina lähimpään poistoilmapuhaltimeen. Savupoistoliitäntä takapuolelle tai vaihtoehtoisesti ylös tuloilmapuhaltimen viereen yläosaan. Kanavasovitin savunpoistoliitännällä Kanavasovittimessa on ylöspäin integroitu savunpoistoliitäntä. Sijoitetaan aina lähimpään poistoilmapuhaltimeen. Kanavatarvike 115 H 2 O H 2 O ri, ei hiilisuodatinta Ilmavirta (m 3 /s) a Roottori hiilisuodattimella Vastavirtalämmönvaihtimella Paino (kg) perusmallinen LTOroottori / vastavirtalämmönvaihdin SFPv 1,5 Max Min SFPv 1,5 Max Min SFPv 1,5 Max Etusulake d 0,54 0,89 0,17 0,50 0,60 0,20 0,42 0,62 10AT 415 / 490 0,96 1,50 0,29 0,92 1,20 0,33 0,80 1,12 10AT / 16AT 585 / 730 1,35 1,82 0,38 1,28 1,50 0,42 0,98 1,44 10AT / 16AT 675 / 850 1,65 2,50 0,47 1,50 1,50 0,57 1,45 1,90 10AT / 16AT / 25AT 780 / ,00 2,70 0,54 1,80 1,80 0,67 1,70 2,25 10AT / 16AT / 25AT 865 / 1195 Näet tiedot IV Produkt Designer-valintaohjelmiston avulla

18 Myynti Suomessa Älä epäröi ottaa yhteyttä, jos sinulla on kysyttävää. Pääkonttori ja tehdas IV Produkt AB, P.O. 3103, SE Växjö, Sweden Puhelin , Telefax Edustaja Suomessa INTERVENT OY Turpiininkatu 2 C FI TAMPERE Puhelin Telefax etunimi.sukunimi@intervent.fi SEH FI
