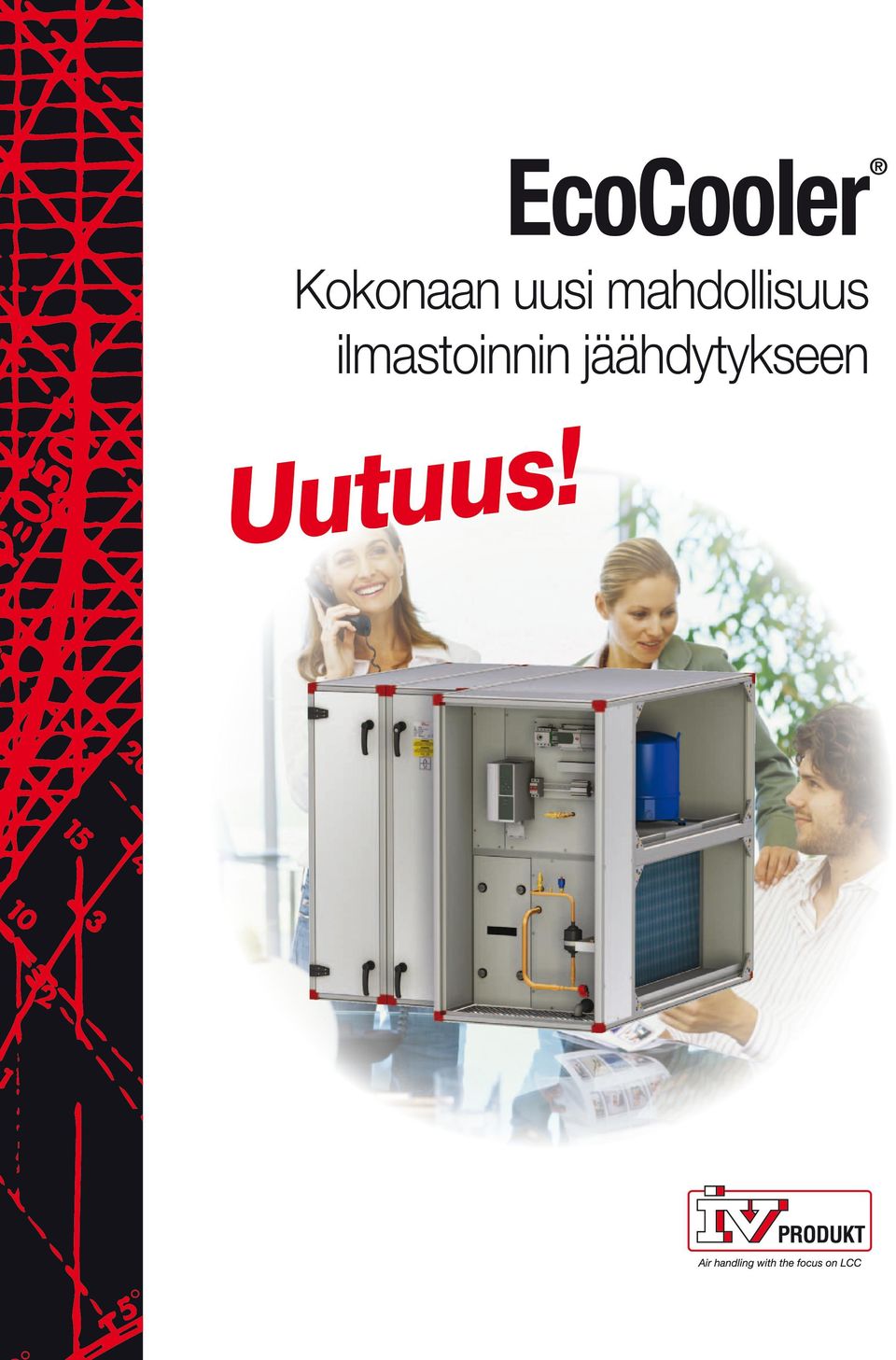

1 EcoCooler Kokonaan Sales uusiinternational mahdollisuus ilmastoinnin jäähdytykseen Please contact the agent for your country or our head office: Head office and factory IV Produkt AB, P.O. 3103, SE Växjö, SWEDEN Phone: , Fax: s u u t Uu Clima Construct Wommelgem - BELGIUM Phone: Fax: info@climaconstruct.be KEBEK s.r.o Chomutov - CZECH REPUBLIC Phone: Fax: info@kebek.cz Søgren ApS Åhus DENMARK Phone: Fax: Elektroskandia AS Tallin- ESTONIA Phone: Fax: upilpak@elektroskandia.ee Inter Vent Oy Tampere - FINLAND Phone: Fax: Airvent Légtechnikal Kft Budapest - HUNGARY Phone: Fax: avbudapest@airvent.hu Hitataekni ehf Reykajvik- ICELAND Phone: Fax hitataekni@hitataekni.is K-Technologijas SIA Riga - LATVIA Phone: /216 Fax: Noram Produkter A/S Sandefjord - NORWAY Phone Fax post@noramas.no EnaWent sp. z o.o Gdynia - POLAND Phone: Fax: enawent@enawent.pl Vent-Vektor St Petersbu Phone: +7-8 Fax: info@vent-ve Nordven spo Branská Bys Phone: +421 Fax: nemsak@no VALmor d.o Ljubljana- S Phone: +386 Fax: gregor.debe ACM Air Clim Kiev - UKRA Phone: +380 Fax: igor@acm.ki Skanair Birmingham Phone: +44Fax: dave@skana

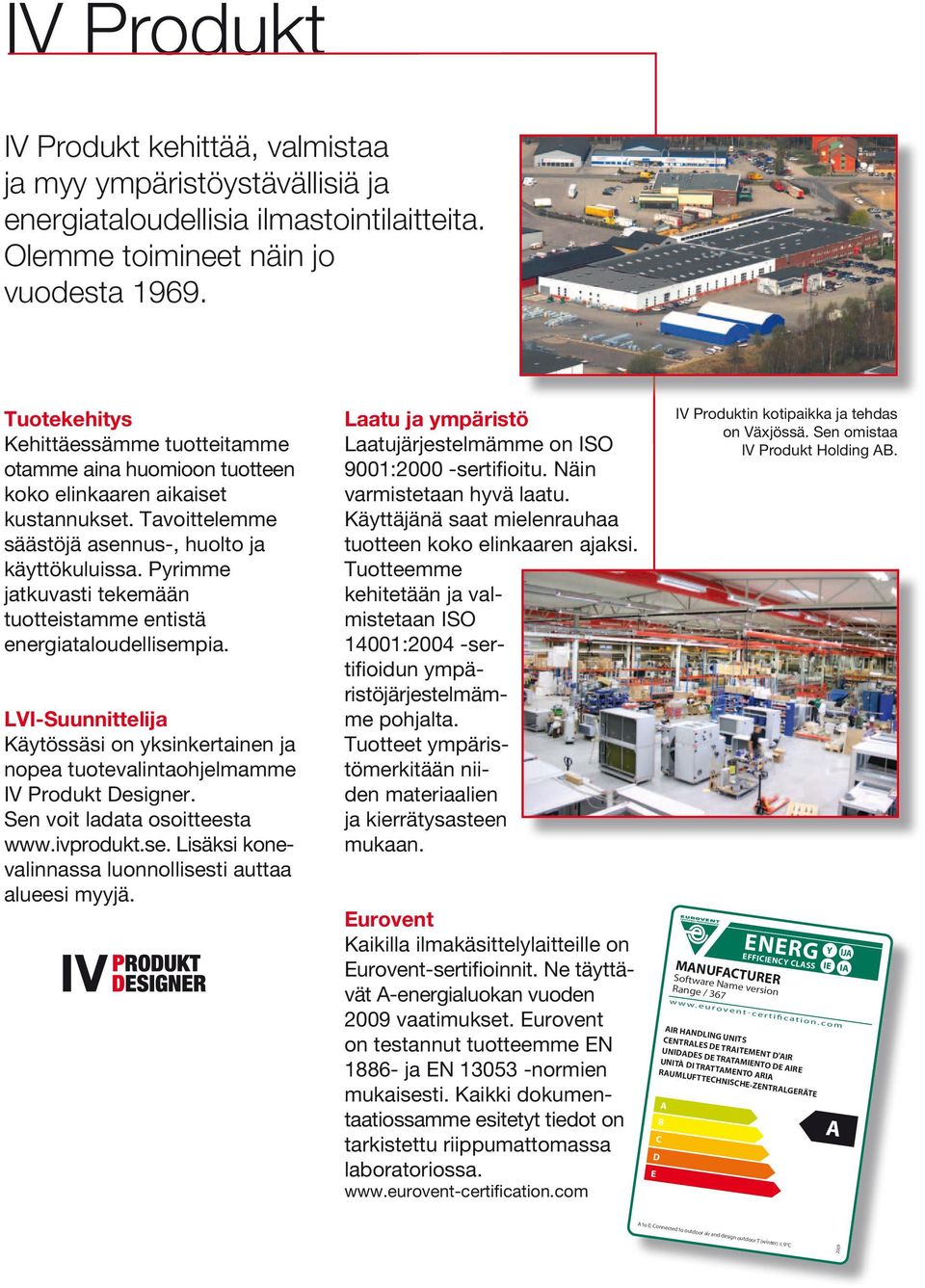

2 IV Produkt IV Produkt kehittää, valmistaa ja myy ympäristöystävällisiä ja energiataloudellisia ilmastointilaitteita. Olemme toimineet näin jo vuodesta Tuotekehitys Kehittäessämme tuotteitamme otamme aina huomioon tuotteen koko elinkaaren aikaiset kustannukset. Tavoittelemme säästöjä asennus-, huolto ja käyttökuluissa. Pyrimme jatkuvasti tekemään tuotteistamme entistä energiataloudellisempia. LVI-Suunnittelija Käytössäsi on yksinkertainen ja nopea tuotevalintaohjelmamme IV Produkt Designer. Sen voit ladata osoitteesta Lisäksi konevalinnassa luonnollisesti auttaa alueesi myyjä. Laatu ja ympäristö Laatujärjestelmämme on ISO 9001:2000 -sertifioitu. Näin varmistetaan hyvä laatu. Käyttäjänä saat mielenrauhaa tuotteen koko elinkaaren ajaksi. Tuotteemme kehitetään ja valmistetaan ISO 14001:2004 -sertifioidun ympäristöjärjestelmämme pohjalta. Tuotteet ympäristömerkitään niiden materiaalien ja kierrätysasteen mukaan. Eurovent Kaikilla ilmakäsittelylaitteille on Eurovent-sertifioinnit. Ne täyttävät A-energialuokan vuoden 2009 vaatimukset. Eurovent on testannut tuotteemme EN ja EN normien mukaisesti. Kaikki dokumentaatiossamme esitetyt tiedot on tarkistettu riippumattomassa laboratoriossa. A B C D E IV Produktin kotipaikka ja tehdas on Växjössä. Sen omistaa IV Produkt Holding AB. ENERG EFFICIENCY CLASS MANUFACTURER Software Name version Range / Y IE IA w w w. e u r o v e n t - c e r t i fi c a t i o n. c o m AIR HANDLING UNITS CENTRALES DE TRAITEMENT D'AIR UNIDADES DE TRATAMIENTO DE AIRE UNITÀ DI TRATTAMENTO ARIA RAUMLUFTTECHNISCHE-ZENTRALGERÄTE A IJA A to E: Connected to outdoor air and design outdoor T (winter) 9 C 2009

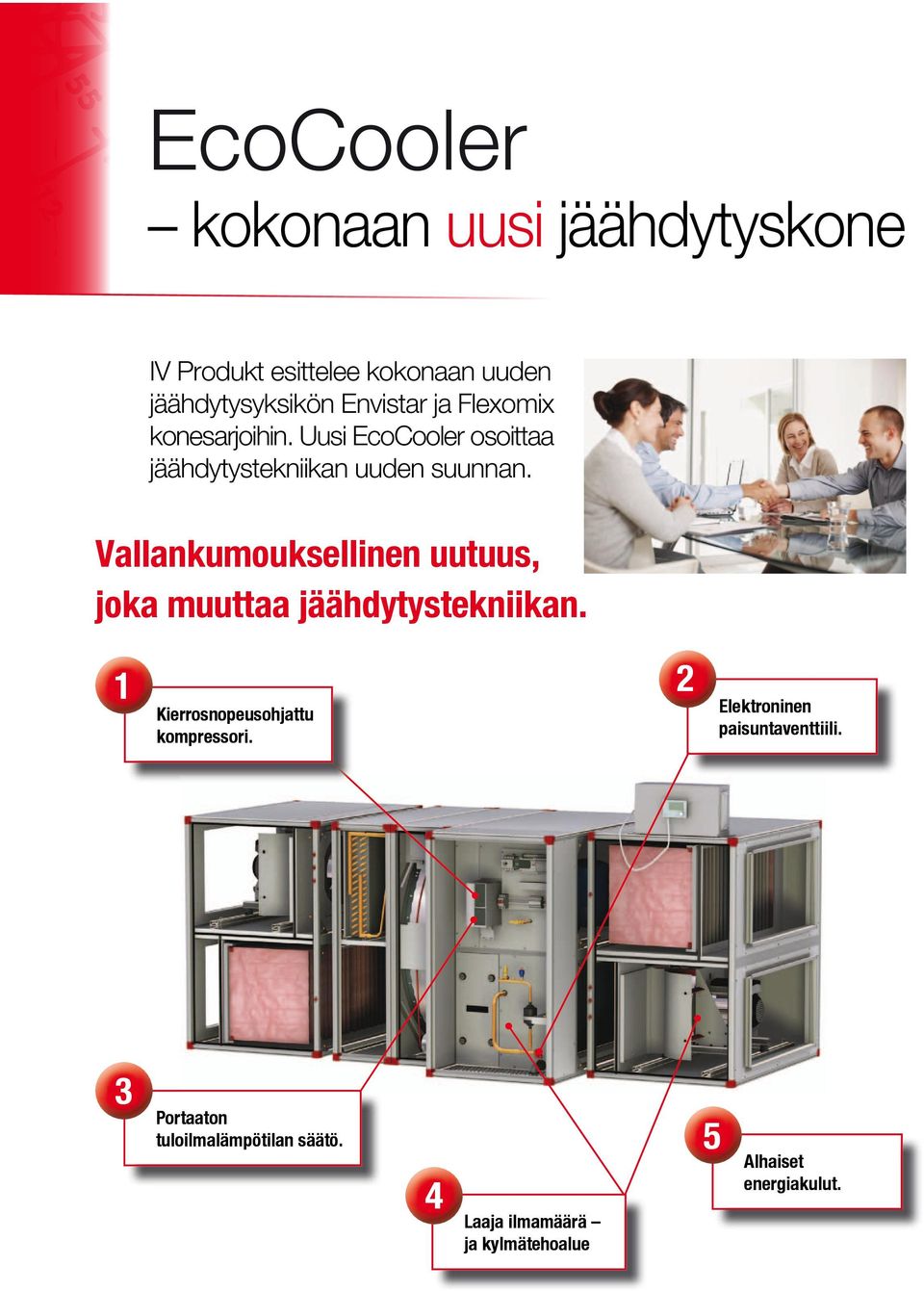

3 EcoCooler kokonaan uusi jäähdytyskone IV Produkt esittelee kokonaan uuden jäähdytysyksikön Envistar ja Flexomix konesarjoihin. Uusi EcoCooler osoittaa jäähdytystekniikan uuden suunnan. Vallankumouksellinen uutuus, joka muuttaa jäähdytystekniikan. 1 Kierrosnopeusohjattu kompressori. 2 Elektroninen paisuntaventtiili. 3 Portaaton tuloilmalämpötilan säätö. 4 Laaja ilmamäärä ja kylmätehoalue 5 Alhaiset energiakulut.

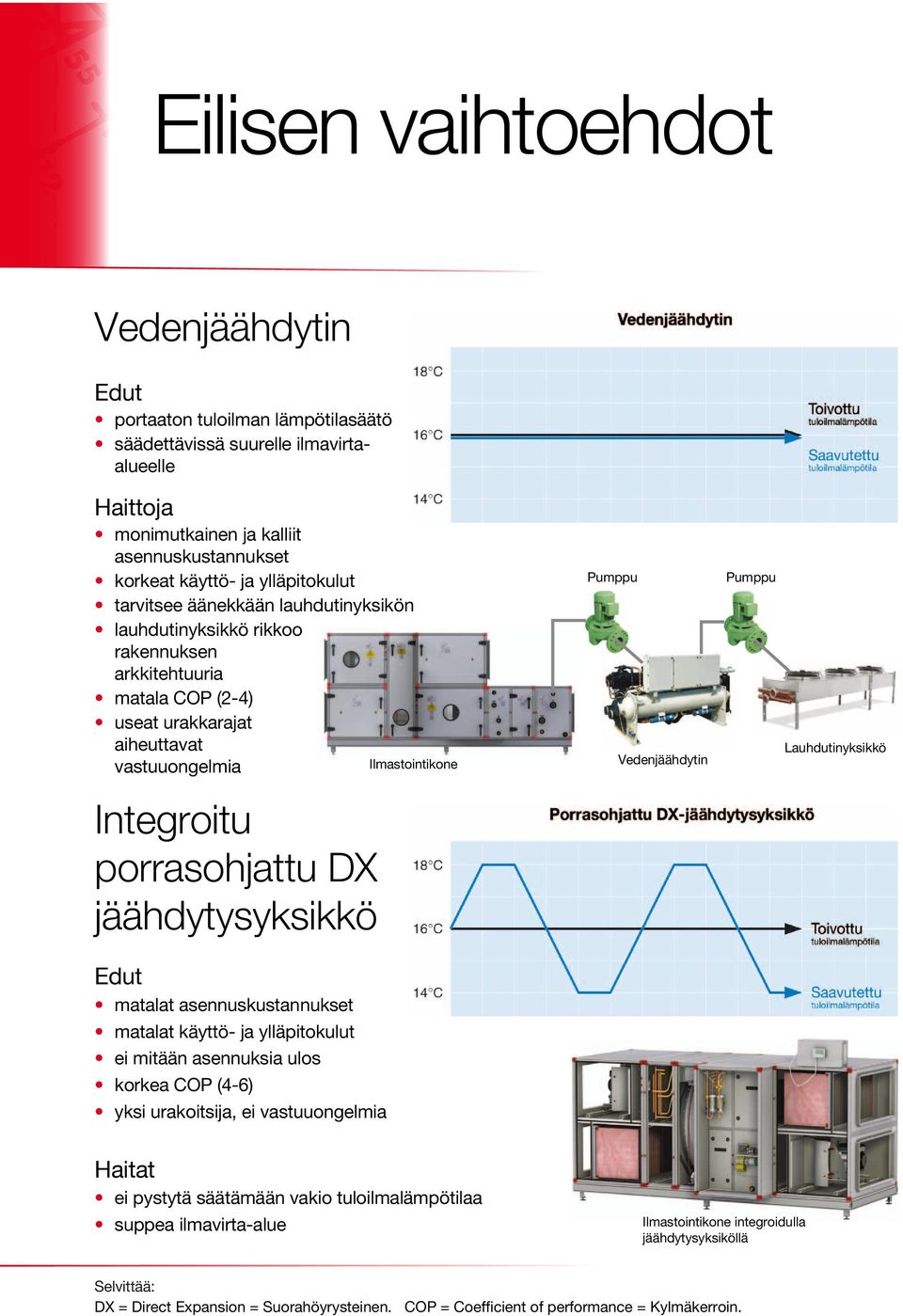

4 Eilisen vaihtoehdot Vedenjäähdytin Edut portaaton tuloilman lämpötilasäätö säädettävissä suurelle ilmavirtaalueelle Haittoja monimutkainen ja kalliit asennuskustannukset korkeat käyttö- ja ylläpitokulut tarvitsee äänekkään lauhdutinyksikön lauhdutinyksikkö rikkoo rakennuksen arkkitehtuuria matala COP (2-4) useat urakkarajat aiheuttavat vastuuongelmia Ilmastointikone Pumppu Vedenjäähdytin Pumppu Lauhdutinyksikkö Integroitu porrasohjattu DX jäähdytysyksikkö Edut matalat asennuskustannukset matalat käyttö- ja ylläpitokulut ei mitään asennuksia ulos korkea COP (4-6) yksi urakoitsija, ei vastuuongelmia Haitat ei pystytä säätämään vakio tuloilmalämpötilaa suppea ilmavirta-alue Ilmastointikone integroidulla jäähdytysyksiköllä Selvittää: DX = Direct Expansion = Suorahöyrysteinen. COP = Coefficient of performance = Kylmäkerroin.

5 Tulevaisuuden ratkaisu EcoCooler portaaton jäähdytystehosäätö EcoCooler integroitu pyörimisnopeussäätöinen DX jäähdytyskone Edut matalat asennuskustannukset matalat käyttö- ja ylläpitokulut ei mitään asennuksia ulos portaaton lämpötilasäätö / vakio tuloilmalämpötila laaja ilmavirran toimintalue korkea COP (4-7) yksi toimittaja, selkeä vastuuraja Envistar Flex ilmastointikone EcoCoolerilla ja jäähdytysenergian talteenotolla EcoCooler optimaalinen jäähdytyskone Tietyissä kohteissa ilmamäärä vaihtelee suuresti ja edellytetään vakaata tuloilman lämpötilaa. EcoCooleria voidaan käyttää monenlaisissa järjestelmissä EcoCooler soveltuu käytettäväksi muuttuva ilmamääräisessä (VAV) laitoksessa käytettäessä EcoCooleria yhdessä aktiivisien tuloilmasäätimien kanssa voidaan eri huoneisiin säätää yksilöllinen lämpötila VAV = Variable Air Volume = muuttuva ilmamääräinen laitos Aktiivinen tuloilmasäädin

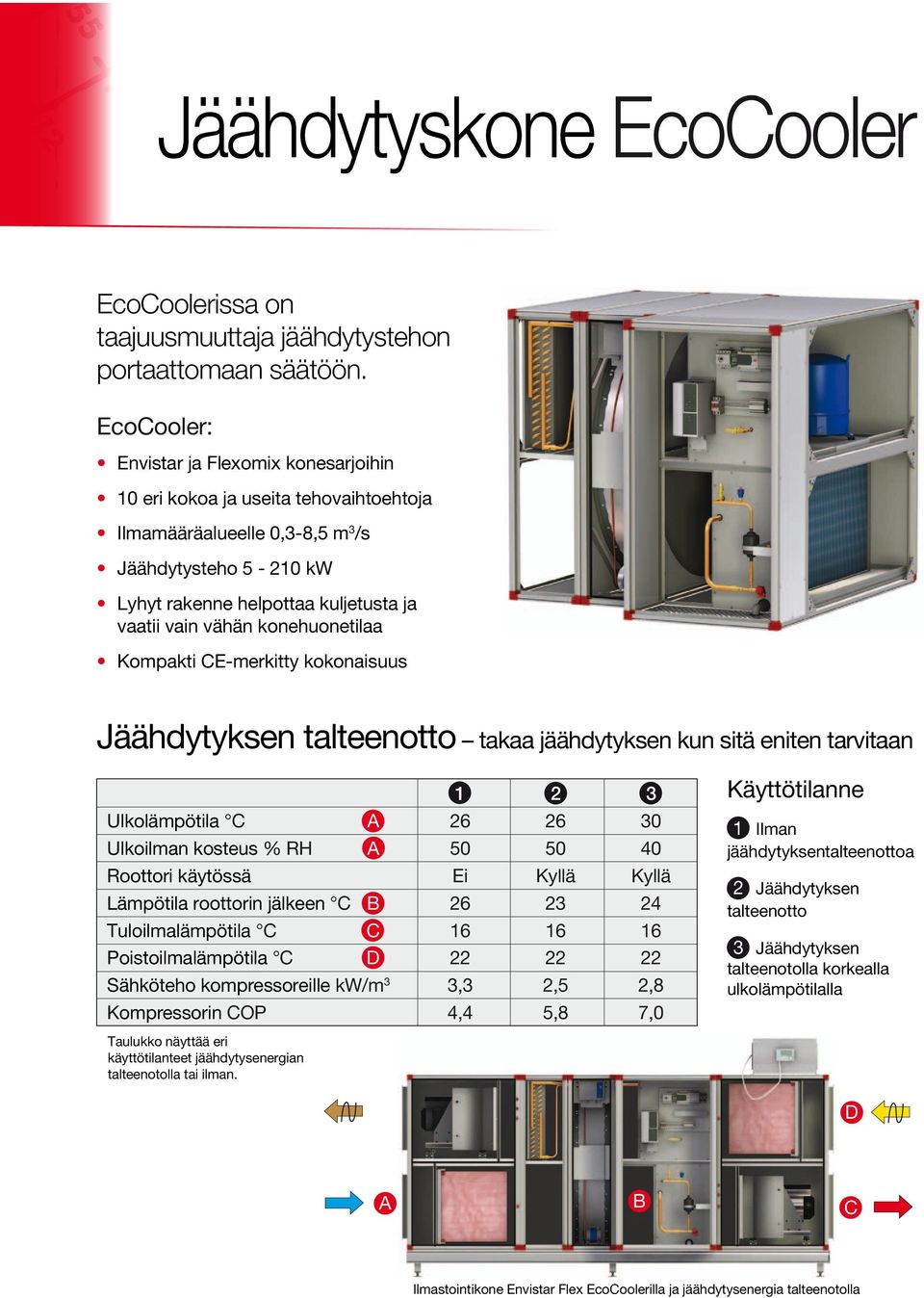

6 Jäähdytyskone EcoCooler EcoCoolerissa on taajuusmuuttaja jäähdytystehon portaattomaan säätöön. EcoCooler: Envistar ja Flexomix konesarjoihin 10 eri kokoa ja useita tehovaihtoehtoja Ilmamääräalueelle 0,3-8,5 m 3 /s Jäähdytysteho kw Lyhyt rakenne helpottaa kuljetusta ja vaatii vain vähän konehuonetilaa Kompakti CE-merkitty kokonaisuus Jäähdytyksen talteenotto takaa jäähdytyksen kun sitä eniten tarvitaan Ulkolämpötila C A Ulkoilman kosteus % RH A Roottori käytössä Ei Kyllä Kyllä Lämpötila roottorin jälkeen C B Tuloilmalämpötila C C Poistoilmalämpötila C D Sähköteho kompressoreille kw/m 3 3,3 2,5 2,8 Kompressorin COP 4,4 5,8 7,0 Käyttötilanne 1 Ilman jäähdytyksentalteenottoa 2 Jäähdytyksen talteenotto 3 Jäähdytyksen talteenotolla korkealla ulkolämpötilalla Taulukko näyttää eri käyttötilanteet jäähdytysenergian talteenotolla tai ilman. D A B C Ilmastointikone Envistar Flex EcoCoolerilla ja jäähdytysenergia talteenotolla

7 EcoCooler alemmat asennus- ja käyttökulut EcoCooler 15-40% alemmat asennuskulut verrattuna vedenjäähdytysjärjestelmään. EcoCooler 15-35% alemmat käyttökulut verrattuna vedenjäähdytysjärjestelmään. IV Produkt Designer EcoCooler voidaan yksinkertaisesti ja nopeasti mitoittaa IV Produkt Designer valintaohjelmallamme. Mitoittaa koko kylmäjärjestelmän mittatiedot siirrettävissä CAD-järjestelmään Uutuutena voidaan määrittää toivottu SFPv-arvo ja ohjelma antaa kaikki arvon alittavat vaihtoehdot Mitoita oma ilmastointikoneesi IV Produkt Designer valintaohjelmalla ja saat kaikki mitta- ja muut tekniset tiedot. Ohjelmasta saa ilmastointikoneesta 3D mallin jonka voi siirtää AutoCAD, CAD-vent (XML) tai MagicCAD (DXF) ohjelmistoihin. Koneosien valinta IV Produkt Designer valintaohjelmalla. IV Produkt Designer ohjelman voit ladata ilmaiseksi

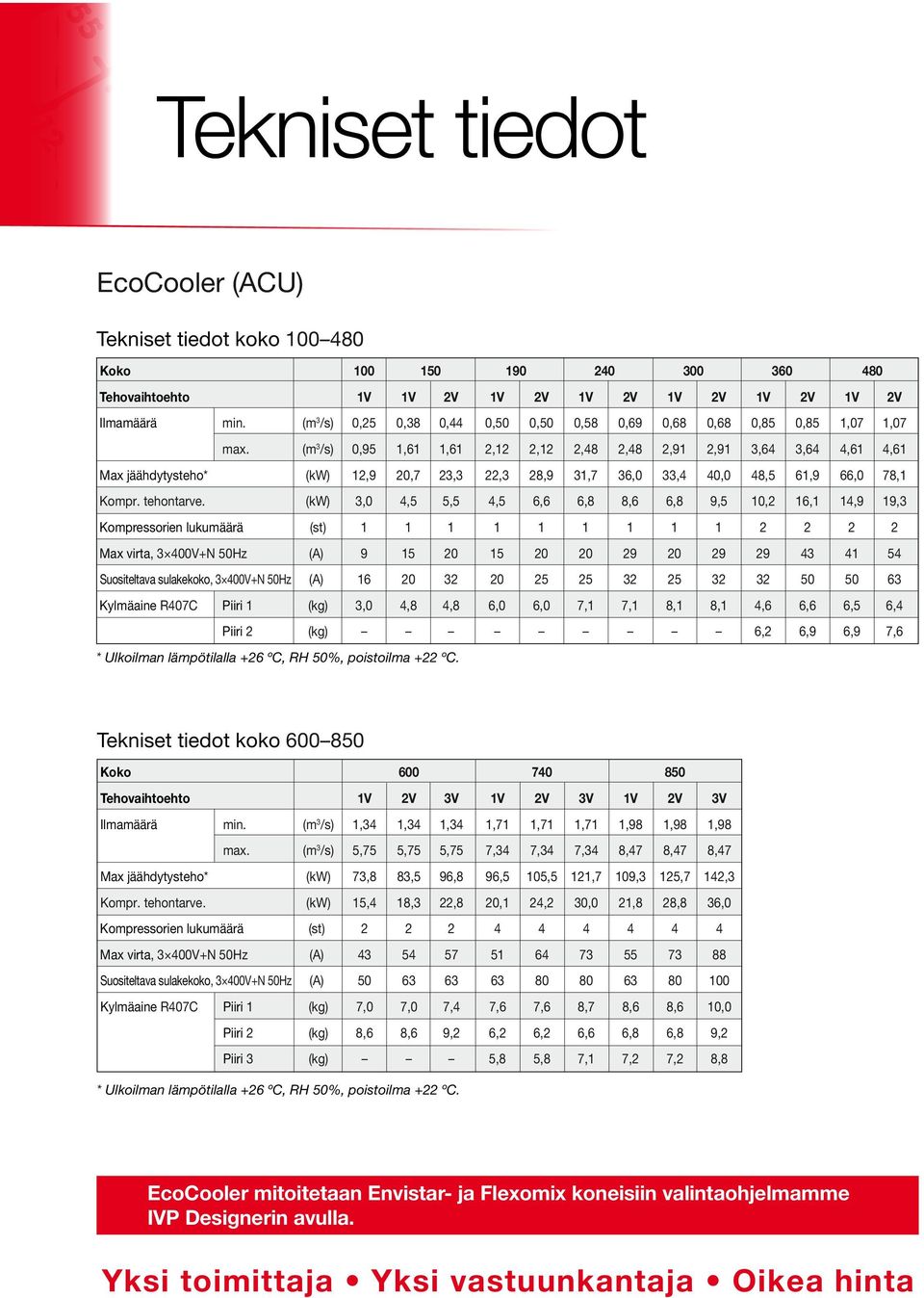

8 Tekniset tiedot EcoCooler (ACU) Tekniset tiedot koko Koko Tehovaihtoehto 1V 1V 2V 1V 2V 1V 2V 1V 2V 1V 2V 1V 2V Ilmamäärä min. (m 3 /s) 0,25 0,38 0,44 0,50 0,50 0,58 0,69 0,68 0,68 0,85 0,85 1,07 1,07 max. (m 3 /s) 0,95 1,61 1,61 2,12 2,12 2,48 2,48 2,91 2,91 3,64 3,64 4,61 4,61 Max jäähdytysteho* (kw) 12,9 20,7 23,3 22,3 28,9 31,7 36,0 33,4 40,0 48,5 61,9 66,0 78,1 Kompr. tehontarve. (kw) 3,0 4,5 5,5 4,5 6,6 6,8 8,6 6,8 9,5 10,2 16,1 14,9 19,3 Kompressorien lukumäärä (st) Max virta, 3 400V+N 50Hz (A) Suositeltava sulakekoko, 3 400V+N 50Hz (A) Kylmäaine R407C Piiri 1 (kg) 3,0 4,8 4,8 6,0 6,0 7,1 7,1 8,1 8,1 4,6 6,6 6,5 6,4 Piiri 2 (kg) 6,2 6,9 6,9 7,6 * Ulkoilman lämpötilalla +26 ºC, RH 50%, poistoilma +22 ºC. Tekniset tiedot koko Koko Tehovaihtoehto 1V 2V 3V 1V 2V 3V 1V 2V 3V Ilmamäärä min. (m 3 /s) 1,34 1,34 1,34 1,71 1,71 1,71 1,98 1,98 1,98 max. (m 3 /s) 5,75 5,75 5,75 7,34 7,34 7,34 8,47 8,47 8,47 Max jäähdytysteho* (kw) 73,8 83,5 96,8 96,5 105,5 121,7 109,3 125,7 142,3 Kompr. tehontarve. (kw) 15,4 18,3 22,8 20,1 24,2 30,0 21,8 28,8 36,0 Kompressorien lukumäärä (st) Max virta, 3 400V+N 50Hz (A) Suositeltava sulakekoko, 3 400V+N 50Hz (A) Kylmäaine R407C Piiri 1 (kg) 7,0 7,0 7,4 7,6 7,6 8,7 8,6 8,6 10,0 Piiri 2 (kg) 8,6 8,6 9,2 6,2 6,2 6,6 6,8 6,8 9,2 Piiri 3 (kg) 5,8 5,8 7,1 7,2 7,2 8,8 * Ulkoilman lämpötilalla +26 ºC, RH 50%, poistoilma +22 ºC. EcoCooler mitoitetaan Envistar- ja Flexomix koneisiin valintaohjelmamme IVP Designerin avulla. Yksi toimittaja Yksi vastuunkantaja Oikea hinta

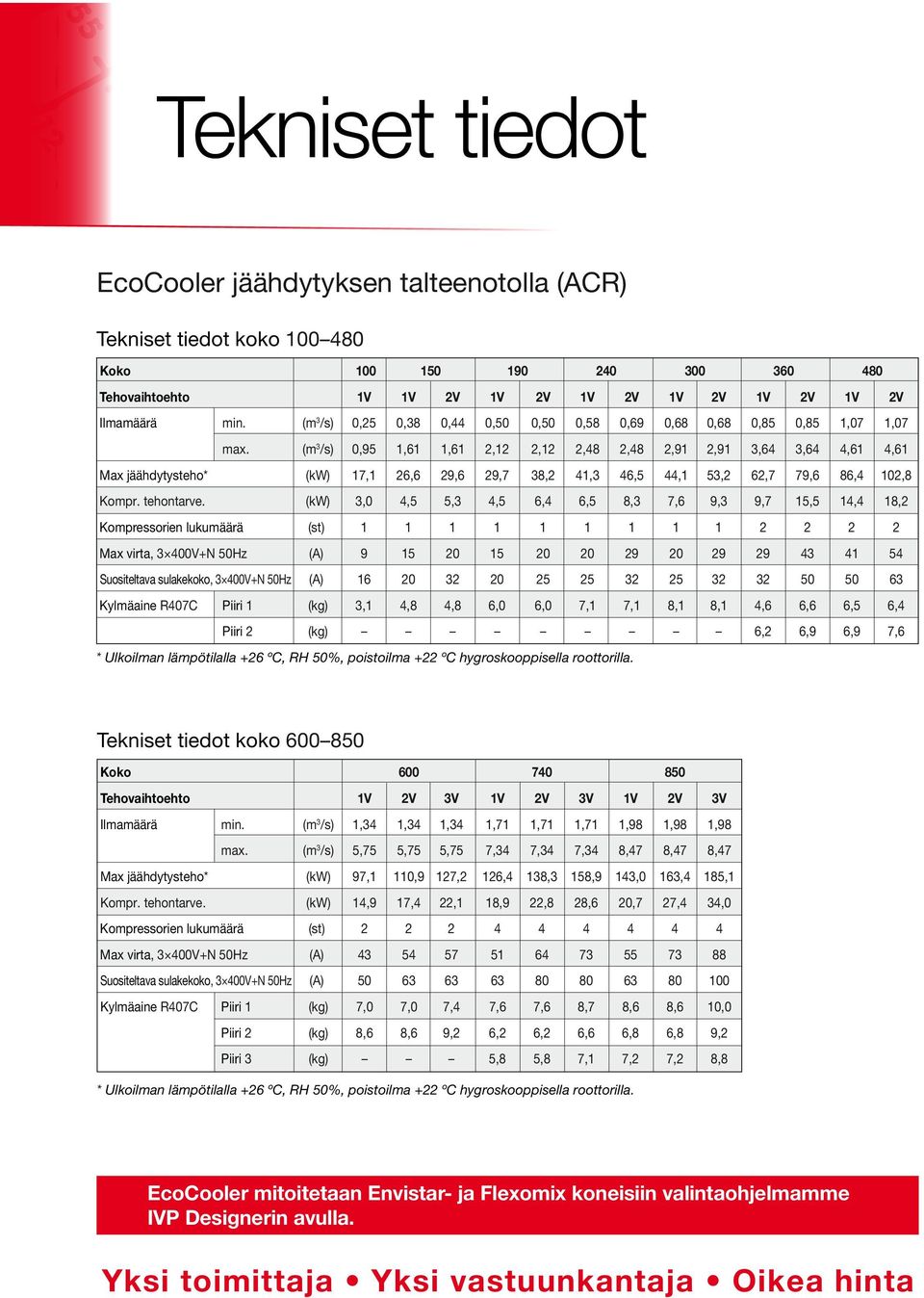

9 Tekniset tiedot EcoCooler jäähdytyksen talteenotolla (ACR) Tekniset tiedot koko Koko Tehovaihtoehto 1V 1V 2V 1V 2V 1V 2V 1V 2V 1V 2V 1V 2V Ilmamäärä min. (m 3 /s) 0,25 0,38 0,44 0,50 0,50 0,58 0,69 0,68 0,68 0,85 0,85 1,07 1,07 max. (m 3 /s) 0,95 1,61 1,61 2,12 2,12 2,48 2,48 2,91 2,91 3,64 3,64 4,61 4,61 Max jäähdytysteho* (kw) 17,1 26,6 29,6 29,7 38,2 41,3 46,5 44,1 53,2 62,7 79,6 86,4 102,8 Kompr. tehontarve. (kw) 3,0 4,5 5,3 4,5 6,4 6,5 8,3 7,6 9,3 9,7 15,5 14,4 18,2 Kompressorien lukumäärä (st) Max virta, 3 400V+N 50Hz (A) Suositeltava sulakekoko, 3 400V+N 50Hz (A) Kylmäaine R407C Piiri 1 (kg) 3,1 4,8 4,8 6,0 6,0 7,1 7,1 8,1 8,1 4,6 6,6 6,5 6,4 Piiri 2 (kg) 6,2 6,9 6,9 7,6 * Ulkoilman lämpötilalla +26 ºC, RH 50%, poistoilma +22 ºC hygroskooppisella roottorilla. Tekniset tiedot koko Koko Tehovaihtoehto 1V 2V 3V 1V 2V 3V 1V 2V 3V Ilmamäärä min. (m 3 /s) 1,34 1,34 1,34 1,71 1,71 1,71 1,98 1,98 1,98 max. (m 3 /s) 5,75 5,75 5,75 7,34 7,34 7,34 8,47 8,47 8,47 Max jäähdytysteho* (kw) 97,1 110,9 127,2 126,4 138,3 158,9 143,0 163,4 185,1 Kompr. tehontarve. (kw) 14,9 17,4 22,1 18,9 22,8 28,6 20,7 27,4 34,0 Kompressorien lukumäärä (st) Max virta, 3 400V+N 50Hz (A) Suositeltava sulakekoko, 3 400V+N 50Hz (A) Kylmäaine R407C Piiri 1 (kg) 7,0 7,0 7,4 7,6 7,6 8,7 8,6 8,6 10,0 Piiri 2 (kg) 8,6 8,6 9,2 6,2 6,2 6,6 6,8 6,8 9,2 Piiri 3 (kg) 5,8 5,8 7,1 7,2 7,2 8,8 * Ulkoilman lämpötilalla +26 ºC, RH 50%, poistoilma +22 ºC hygroskooppisella roottorilla. EcoCooler mitoitetaan Envistar- ja Flexomix koneisiin valintaohjelmamme IVP Designerin avulla. Yksi toimittaja Yksi vastuunkantaja Oikea hinta

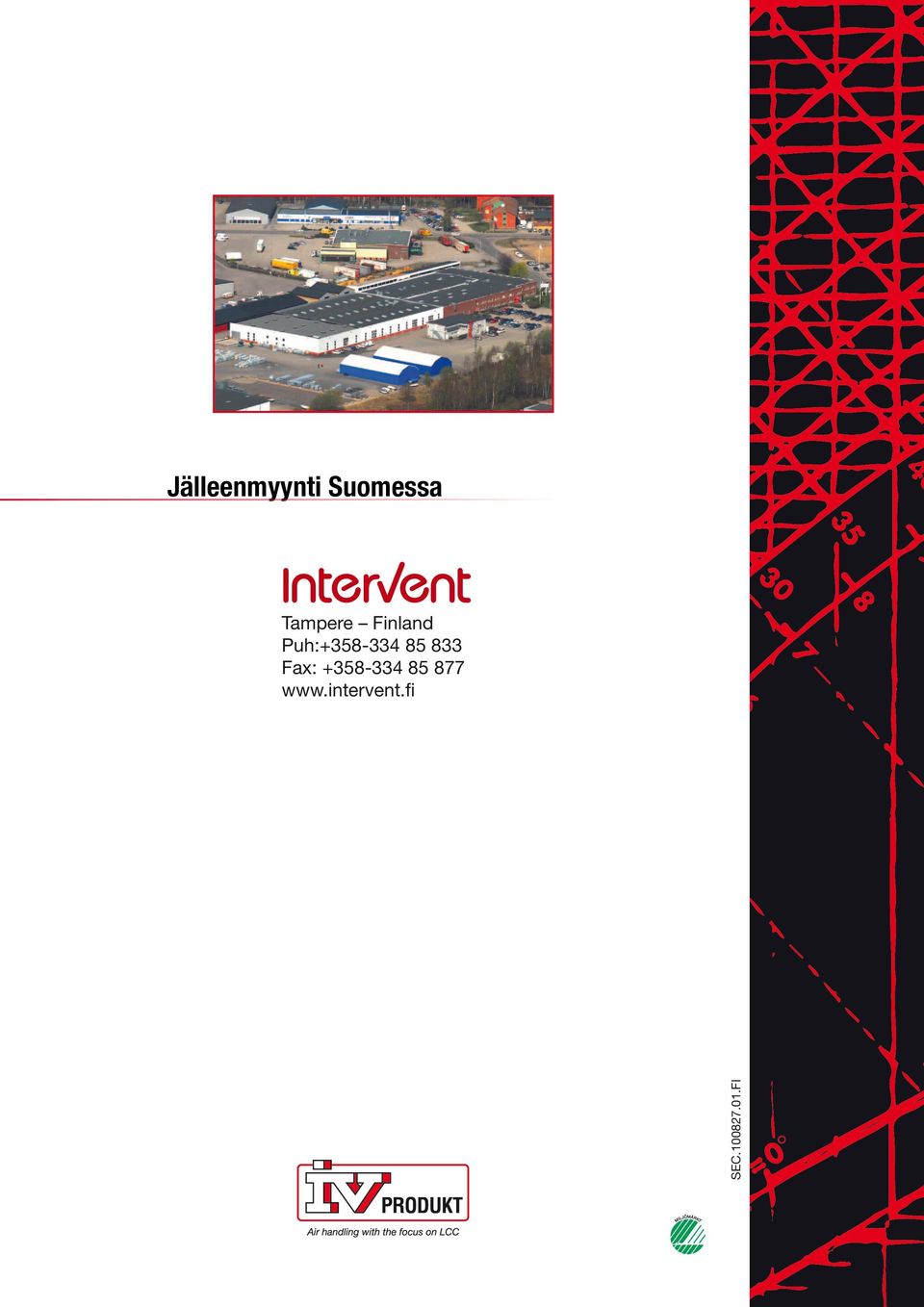

10 Sales international Please contact the agent for your country or our head office: Head office and factory IV Produkt AB, P.O. 3103, SE Växjö, SWEDEN Phone: , Fax: Jälleenmyynti Suomessa Clima Construct Wommelgem - BELGIUM Phone: Fax: info@climaconstruct.be KEBEK s.r.o Chomutov - CZECH REPUBLIC Phone: Fax: info@kebek.cz Airvent Légtechnikal Kft Budapest - HUNGARY Phone: Fax: Tampere avbudapest@airvent.hu Finland Puh: Fax: Hitataekni ehf Reykajvik- ICELAND Phone: Fax hitataekni@hitataekni.is Vent-Vektor Ltd. St Petersburg - RUSSIA Phone: /73 Fax: /73 info@vent-vektor.ru Nordven spol. s r.o Branská Bystrica - SLOVAKIA Phone: Fax: nemsak@nordven.sk Søgren ApS Åhus DENMARK Phone: Fax: K-Technologijas SIA Riga - LATVIA Phone: /216 Fax: VALmor d.o.o. Ljubljana- SLOVENIA Phone: Fax: gregor.debevec@valmor.si Elektroskandia AS Tallin- ESTONIA Phone: Fax: upilpak@elektroskandia.ee Noram Produkter A/S Sandefjord - NORWAY Phone Fax post@noramas.no ACM Air Climat Market Ltd Kiev - UKRAINE Phone: Fax: igor@acm.kiev.ua Inter Vent Oy Tampere - FINLAND Phone: Fax: EnaWent sp. z o.o Gdynia - POLAND Phone: Fax: enawent@enawent.pl Skanair Birmingham - UNITED KINGDOM Phone: Fax: dave@skanair.com SF GB SEC FI
