1 Energiatehokas konesarja kerrostalojen keskitettyyn ilmanvaihtoon

2 IV Produkt on säästänyt tuotteidensa avulla luonnonvaroja jo yli neljänkymmenen vuoden ajan IV Produkt on auttanut alentamaan energiankulutusta niin Kööpenhaminan lentokentällä ja Reykjavikin Harpa-konserttitalossa kuin monissa urheiluhalleissa, kouluissa, toimistorakennuksissa, sairaaloissa, kauppakeskuksissa ja asuinkiinteistöissä. Luettelo yhteisprojekteista on pitkä. IV Produktin energiatehokkaat ilmastointikoneet ottavat energian talteen, lisäävät kiinteistön arvoa ja säästävät luonnonvaroja. IV Produkt on Ruotsin Växjössä toimiva yksityisomisteinen yritys, joka kehittää ja valmistaa innovatiivisia ratkaisuja kiinteistöjen ilmastointiin. Toiminta on alkanut jo vuonna Nykyään IV Produkt on markkinoiden kärkiyritys ja kehitysvauhti on markkinoiden nopeinta. Organisaation suoraviivainen päätöksentekorakenne mahdollistaa nopean toiminnan, ja kokonaisvastuun kantaminen on asiakkaan kannalta yksinkertainen ja turvallinen ratkaisu. Ympäristö- ja energiatehokkuus ovat olleet osa liikeideaamme vuodesta 1991 alkaen, ja sen myötä tuotteiden elinkaarikustannukset eli LCC ovat nousseet meillä keskeiseen asemaan. Elinkaarikus- Eurooppaa odottaa suuri haaste. Monet kiinteistöt ovat kunnostuksen tarpeessa ja uudisrakentamisen tarve on suuri. EU-direktiivin mukaan nykyisten kiinteistöjen energiankulutusta on alennettava vähintään 2 % vuoteen 22 mennessä. 2 Sarja energiatehokkaita keskusilmanvaihtokoneita. Kehitys, tuotanto ja pääkonttori sijaitsevat Växjössä. tannuksilla tarkoitetaan tuotteen kaikki kustannuksia ostosta käyttöön, ylläpitoon ja ympäristövaikutuksiin asti. Pyrimme alentamaan näitä kustannuksia mahdollisimman paljon, ja siksi LCC-laskenta onkin luonnollinen osa tuotekehitystämme. Yrityksellämme on tietenkin myös ISO-sertifioinnit 91 ja 141. IV Produktin tuotteiden ja pitkän kokemuksen avulla jokaiseen projektiin löytyy aina täsmälleen oikea ratkaisu. Autamme teitä mielellämme säästämään sekä kustannuksia että luonnonvaroja. IV Produktin - ja Flexomix-ilmastointikoneet on testattu Eurovent-standardien EN 1886 ja EN 1353 mukaisesti. Kun mitoituslaskelmissa on yllä kuvattu merkintä, ne ovat Eurovent Certificationin hyväksymiä. Erittäin alhainen energiankulutus Yksinkertainen asentaa Kapasiteetti riittää 6 16 asunnolle/kone Yksinkertainen menetelmä asukkaille Yksinkertainen menetelmä kiinteistön omistajalle + + Patentoitu huurtumisenestotekniikka optimoi vuosihyötysuhteen Energiaoptimoitu ohjausjärjestelmä räätälöity kerrostaloihin PATENTOIT U ODS-HUUR TU MISENEST OTEKNIIKK A + Eurovent Certification on sertifiointilaitos, joka muun muassa todentaa ilmastointikoneiden toimintatehon eurooppalaisten ja kansainvälisten standardien mukaan. Se takaa kilpailevien tuotteiden vertailukelpoisuuden. IV Produkt haluaa olla näissä talkoissa mukana tarjoamalla markkinoille innovatiivisia ja energiatehokkaita ilmanvaihtoratkaisuja asuinrakennuksiin. Tämän vuoksi olemme kehittäneet kerrostaloihin räätälöidyn Home -konseptin, joka kattaa sekä kunnostuskohteet että uudisrakennukset. + Voidaan toimittaa osina, jolloin sisään kuljettaminen on helppoa 9 mm leveän kulkuaukon läpi. Tehokkaat vastavirtalämmönsiirtimet lämmöntalteenottolaitteena Lämpötilahyötysuhde lasketaan kuivasta ilmasta. Esimerkiksi 82 % kuiva hyötysuhde voi vastata noin 9 %:n kosteaa hyötysuhdetta. Lisää tietoa höytysuhteesta löytyy edempänä tässä esitteessä. 3

3 Asuntojen ilmanvaihto tällä hetkellä Asuntojen ilmanvaihto tällä hetkellä Poistoilmajärjestelmä ilman lämmön talteenottoa Raitisilma otetaan sisään ikkunan korvausilmaventtiileistä. Poistoilma johdetaan pois kylpyhuoneen ja keittiön venttiileiden kautta. Tässä järjestelmässä lämpöä ei oteta talteen, vaan se menee suoraan ulos poistopuhaltimen kautta. Edut Yksinkertainen kanavajärjestelmä Haitat +2 C LTO Vanha keskitetty ilmanvaihtolaite patterilämmönsiirtimellä, levylämmönsiirtimellä tai lämpöputkella Edut Suodattimen vaihto ja laitteen huolto on helppoa Esimerkiksi 3 asuntoa = 1 laite eli 2 puhallinta ja 2 suodatinta Ei lämmön talteenottoa, eli energiaa menee paljon hukkaan Suodattimien vaihto ja korvausilmaventtiileiden puhdistaminen on hankalaa Kylmä ja vetoinen Ei täytä sovellettavia peruskorjaus- ja uudisrakennusmääräyksiä ulkoilma poistoilma jäteilma ulkoilma tuloilma poistoilma jäteilma Keskitetty ohjaus ja valvonta Erilliset ilmaväylät, ei hajujen leviämisvaaraa poisto- ja tuloilman välillä Haitat Usein hihnakäyttöisten puhaltimien hyötysuhde on alhainen ja ylläpitokustannukset korkeat Alhainen lämmöntalteenottoaste, 4 55 % ulkoilma tuloilma poistoilma jäteilma Asuntokohtainen laite lämmön talteenotolla Edut Lämmön talteenotto Haitat Laitteiden runsas lukumäärä nostaa ylläpitokustannuksia Esimerkiksi 3 asuntoa = 3 laitetta eli 6 puhallinta ja 6 suodatinta Suodattimen vaihto on hankalaa Vaarana häiritsevä ääni Asentaminen on kalliimpaa kuin keskusyksiköllä patterilämmönsiirrin levylämmönsiirrin lämpöputki 4 5

4 Saammeko esitellä: IV Produktin energiatehokas ilmankäsittelyratkaisu Edut Keskitetty järjestelmä Räätälöity erityisesti kerrostaloihin Korkea lämmöntalteenoton hyötysuhde, kuivan hyötysuhteen tulee olla yli 8 % Yksinkertainen menetelmä kiinteistön omistajalle Yksinkertainen asentaa Yksinkertainen menetelmä asukkaille Home Concept on erittäin energiatehokas konesarja kerrostalojen keskitettyyn ilmanvaihtoon. Räätälöity ohjauslaitteisto ja erilaiset Komponenttien aiheuttamat painehäviöt ovat vähäisiä Energiatehokkaat puhaltimet, matala SPFv-arvo Suosituksemme mukaan SFPv-arvon tulisi olla alle 1,5 kw/m 3 /s, 2 25 Pa:n kanavapaineessa Keskitetty ilmanvaihto lämmön talteenotolla tuottaa parasta sisäilmaa pienimmällä energiankulutuksella. puhallin-, moottori- ja lämmöntalteenottovaihtoehdot tarjoavat erittäin hyvän lähtökohdan energiaoptimoidun ilmastoin- Kapasiteetti riittää 6 16 asunnolle/kone tijärjestelmän toteuttamiseen. ulkoilma tuloilma poistoilma jäteilma Helppoa omistamista Korkeahyötysuhteinen Tunnistatko jonkin edellisen aukeaman tilanteista? Tai ehkä olet rakentamassa uutta kiinteistöä? Silloin suosittelemme Home Concept -laitteistoa, joka on aina räätälöity kerrostalokiinteistöjä varten. Sen keskitetty sijainti yksinkertaistaa laitteiston huoltoa ja valvontaa. Se vähentää kustannuksia ja mahdollistaa laitteiston valvonnan asukkaita häiritsemättä. Korkeahyötysuhteinen tarkoittaa meillä lämmöntalteenottoastetta, jonka kuiva lämpötilahyötysuhde on yli 8 %. Lisäksi laitetta käyttävien puhaltimien SFPv-arvo on erittäin matala. Rakennusmääräysten mukaan SFPv-arvon tulee olla 2, kw/m 3 /s, mutta meidän suosituksemme on alle 1,5 kw/m 3 /s. 6 7

5 Me säästämme resursseja Minkä ratkaisun sinä valitset? Rakennuksen poistoilma sisältää usein paljon lämpöä. Tätä lämpöä ei kannata päästää hukkaan, vaan se kannattaa ottaa talteen mahdollisimman tarkasti. Se voidaan tehdä erityyppisillä lämmönsiirtimillä. Laitteemme ottavat siis poistoilman sisältämän lämmön talteen ja käyttävät sen kylmän tuloilman lämmittämiseen. Home Concept sisältää useita erityyppisiä, tehokkaita lämmöntalteenottovaihtoehtoja. Niiden avulla tarjoamme aina optimaalisen ratkaisun, joka auttaa myös säästämään luonnonvaroja. Vastavirtalämmönsiirrin Alhaiset ylläpitokustannukset Ei hajujen leviämisvaaraa Helppoa omistamista Pyörivä lämmönsiirrin Alhaisempi energiankulutus Pienempi jäätymisriski Pienet rakennemitat Vastavirtalämmönsiirrin 85 %:iin Home Concept -laitteista asennetaan vastavirtalämmönsiirrin. Suosittelemme esilämmitintä, kun paikalliset lämpöolosuhteet laskevat alle -22 C:een. Korkeammat ylläpitokustannukset Liesituulettimen poistoilman ei pidä kulkea roottorin kautta PATENTOITU ODS-HUURTU- MISENESTO- TEKNIIKKA Tehokas lämmöntalteenotto, lämpötilahyötysuhde jopa 85 % Patentoitu huurtumisenestotekniikka ODS; Optimized Defrosting System Ei hajujen leviämisvaaraa Koot 6-19, joiden ilmavirta on enintään 1,3 m 3 /s, mahtuvat 9 mm leveän kulkuaukon läpi Vuotuisten käyttökustannusten vertailu, vastavirtalämmönsiirrin ja roottori Alla oleva kaavio osoittaa, kuinka paljon poistoilman sisältämä suhteellinen kosteus vaikuttaa sulatustarpeeseen. Roottorin ylläpitokustannukset ovat korkeammat muun muassa hiilisuodattimen vaihtotarpeen vuoksi. Käyttökustannukset ovat kokonaisuutena suurin piirtein samalla tasolla. Kustannus ( ) 2,5 Pyörivä lämmönsiirrin Home Concept -laitteisiin voidaan asentaa myös roottori. Liesituulettimen poistoilman ei pidä kulkea roottorin kautta. Tehokas lämmöntalteenotto, jonka kuiva lämpötilahyötysuhde on jopa 87 % Tulo- ja poistoilman välisen painetasapainon jatkuva valvonta ja ohjaus varmistaa tehokkaan puhtaaksipuhalluksen Roottorin pyörimisnopeus on optimoitu hajujen leviämisvaaran minimoimiseksi Lisävarusteena saatava aktiivihiilisuodatin estää hajujen leviämisen 2, 1,5 1, 5 Jälkilämmitys Sähkövirta puhaltimille Vastavirtalämmönsiirrin, suhteellinen kosteus 3 % Jälkilämmitys Sähkövirta puhaltimille Vastavirtalämmönsiirrin, suhteellinen kosteus 25 % Hiilisuodatin Jälkilämmitys Sähkövirta puhaltimille Hiilisuodattimella varustettu roottori Olosuhteet Ilmavirta: 1 m 3 /s Lämpötilahyötysuhde: 82 % Vuoden keskilämpötila: +6 C Poistoilman lämpötila: +22 C Tuloilman lämpötila: +19 C Kaukolämpöenergian hinta: 6 senttiä/kwh Sähköenergian hinta: 12 senttiä/kwh Suodatinta valvova ohjaustoiminto FLC Filter Lifetime Control mahdollistaa hälytysrajan asettamisen hiilisuodattimen vaihdolle Kaikki koot mahtuvat 9 mm leveän kulkuaukon läpi. Muista että vastavirtalämmönsiirtimen ja roottorin tulee olla asuntoja varten säädetty ja testattu. 8 9

6 Lämpötilahyötysuhde Lämpötilahyötysuhteista puhutaan paljon. Näissä keskusteluissa on kuitenkin tärkeää pitää kuiva ja kostea hyötysuhde erillään. 82 %:n kuiva lämpötilahyötysuhde voi vastata kosteana 9 %:n lämpötilahyö- Asentaminen käytännössä tysuhdetta. Kostea hyötysuhde on teoreettinen arvo, eikä sitä voi hyödyntää käytännössä jäätymisen vuoksi. Pyrimme havainnollistamaan tämän alla olevassa kaaviossa. Lämpötilahyötysuhde Hyötysuhde [%] 1 Poistoilma RH (ulkoilma -5 C) Lisätty kosteus Lämmön talteenotto Vuosihyötysuhde +22 C 3 % 2,4 g/kg 82 % kuiva 76 % +22 C 25 % 1,6 g/kg 82 % kuiva 78 % Poistoilman sisältämä kosteus vaikuttaa vuosihyötysuhteeseen Olosuhteet Vuosikeskilämpötila +6 C L ämmön talteenotto tarkoittaa kuivaa hyötysuhdetta Vuosihyötysuhde tarkoittaa lämpötilahyötysuhdetta Vastavirtalämmönsiirrin erillisinä yksiköinä helpottaa laitteen siirtämistä rakennuksen sisälle. Koot 6-19, joiden ilmavirta on enintään 1,3 m3/s, mahtuvat 9 mm leveän kulkuaukon läpi. Teoreettinen kostea hyötysuhde 3 Todellinen hyötysuhde jäätymisen/sulattamisen vuoksi Talvi Syksy ja kevät 876 Aika [h/vuosi] +3 Lämpötila [ C/vuosi] Hyödynnettävä hyötysuhde Kesä Talteenotto, vastavirtalämmönsiirrin Tuloilman lämpötila [ C] 3 Poistoilma +22 C +22 C RH (ulkoilma -5 C) Lisätty kosteus 3 % 2,4 g/kg 25 % 1,6 g/kg Lämmön talteenotto Vuosihyötysuhde 82 % kuiva 76 % 82 % kuiva 78 % 2 Lämpö puhallinmoottoreista Talteenotettu lämpöenergia vastavirtalämmönsiirtimestä 1 Kesä, ei talteenottoa Lämpötila korkeampi kuin haluttu sisälämpötila Energia vastavirtalämmönsiirtimen sulattamiseen Talvi Syksy ja kevät Älä anna erilaisten markkinointikikkojen hämätä: kyse voi olla saman lämmönsiirtimen eri hyötysuhteista. Tarkastuksissa voidaan mitata ainoastaan kuivaa hyötysuhdetta! 1 Olosuhteet Vuosikeskilämpötila +6 C L ämmön talteenotto tarkoittaa kuivaa hyötysuhdetta Vuosihyötysuhde tarkoittaa lämpötilahyötysuhdetta +3 Aika [h/vuosi] Lämpötila [ C/vuosi] Jälkilämmitys, energia halutun sisäänpuhalluslämpötilan saavuttamiseksi Kesä Sama lämmönsiirrin eri tavoin esitettynä Kuiva, standardin EN38 mukaan Kostea Kostea, puhallinmoottorien lämpö mukaan lukien Vuosienergia moottorilämpö mukaan lukien 82 % Oikein! % % % Ennen asentamista Asennuksen jälkeen Ilmanvaihtokone heatpipe-lto:lla Lämpötilahyötysuhde: n. 4 % SFPv-arvo: n. 3,5 kw/m3/s Energiankulutus: 37 kwh/m2/vuosi Ilmanvaihtokone vastavirtavirtasiirtimellä Lämpötilahyötysuhde: 82 % SFPv-arvo: 1,5 kw/m3/s Energiankulutus: 1 kwh/m2/vuosi Takaisinmaksuaika: 3,9 vuotta 11

7 Parasta suorituskykyä Energiatehokkaat puhaltimet Home Concept -konseptissa käytetään aina EC/PM-moottoreita. Suorakäyttöiset ja kierroslukuohjatut puhaltimet Erittäin suuri hyötysuhde Puhaltimen äänitaso alhainen Puhallinpaketit on asennettu kiskoille, joten ne on helppo vetää esille kunnossapidon yksinkertaistamiseksi Jokaiseen laitekokoon on valittavissa useita erilaisia puhaltimia ja moottoreita hyötysuhteen optimoimiseksi ja energiankulutuksen vähentämiseksi, eli mahdollisimman alhaisen SFPv- arvon saavuttamiseksi Ilmankäännin Uusi kotelo lisää etuja Tuotteemme kehittyvät erittäin nopeassa tahdissa ja sen vuoksi ilmastoinnin energiaoptimointi parantuu koko ajan. Tuotekehityksen myötä koko tuotemallistomme on saanut nyt uuden kotelomallin, jonka muotoilu, mitoitus ja energiatehokkuus ovat entistä paremmat. Koko valmistusprosessimme perustuu innovatiivisiin ratkaisuihin, ja sen ansiosta laitteidemme lämpöhävikki on pienempi kuin koskaan. Kotelon luokitus perustuu standardin EN 1886 mukaisesti U-arvoon. Mitä pienempi luku, sitä parempi eristyskyky. Kotelosta on saatavana kaksi mallia. Vakiomallin eristysluokka on T3 ja U-arvo 1,24*. Energiatehokkain malli on kuitenkin ThermoLine, jonka kotelon eristysluokka on T2 ja U-arvo,88*. Runkotyyppi T2 vähentää kylmäsiltoja. Se vähentää kondensoitumisvaaraa puhallinhuoneissa, joissa ilmankosteus on suuri. Luokka T2: U-arvo,5 1, Luokka T3: U-arvo 1, 1,4 Sisälle asennettava laite Vastavirtalämmönsiirrintä käytettäessä poistoilman on aina kuljettava ylemmässä kanavassa Lisävarusteena on saatavana ilmankäännin, joka muuntaa ilmaväylät olemassa olevassa järjestelmässä ThermoLine H2O Yksi uuden runkotyypin suurista eduista on mahdollisuus eri koteloluokkien käyttämiseen laitteen eri osissa. Voimme esimerkiksi käyttää sisälle asennettavan laitteen raitis- ja jäteilmaosassa ThermoLine-luokkaa T2, jolloin ratkaisusta saadaan kaikkein energia- ja kustannustehokkain. H2O Nykyinen järjestelmä ThermoLine T3 T2 Profiilin musta muoviosa katkaisee kylmäsillan ja on tunnusomainen kotelolle ThermoLine T2. Ulos asennettavat laitteet Uusi järjestelmä ilmankääntimellä H2O H2O Suodatin Pussisuodatin Ulos asennettavissa laitteissa lämpöhäviötä aiheuttavat pääasiassa tulo- ja poistoilmaosat. Kun niissä käytetään ThermoLine-luokkaa T2, ratkaisusta saadaan kaikkein energia- ja kustannustehokkain. Alhainen painehäviö Pitkä käyttöikä vähemmän vaihtoja T3 Vakiokokoiset suodattimet mahdollisuuksien mukaan ThermoLinen takaisinmaksuaika riippuu järjestelmän käyttöolosuhteista ja energian hinnoista. ThermoLine T2 * Mitattu mallikotelosta standardin EN1886 mukaan

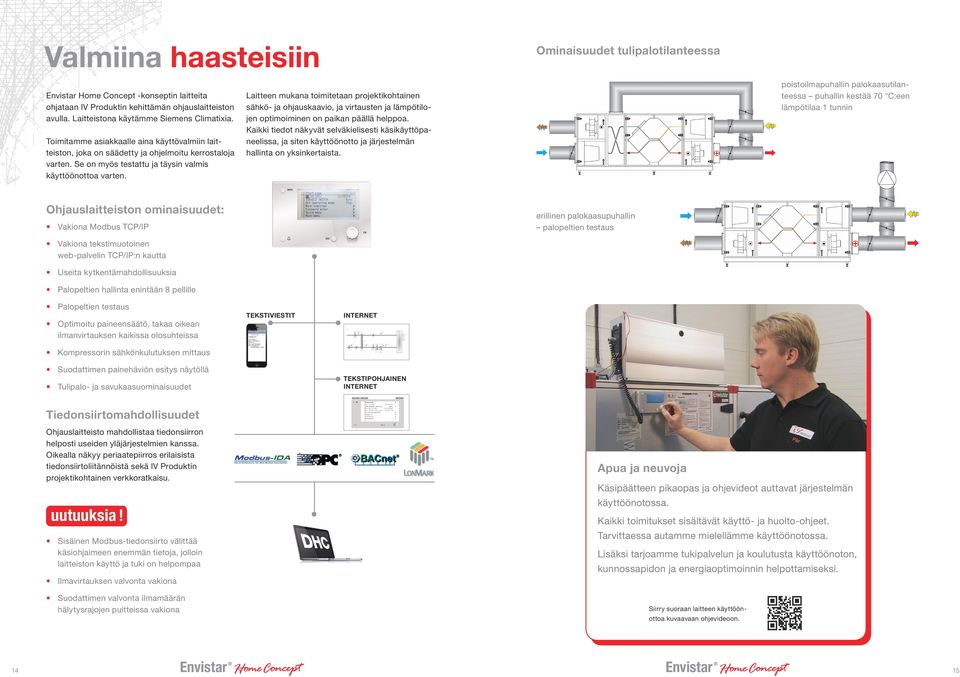

8 Valmiina haasteisiin Home Concept -konseptin laitteita ohjataan IV Produktin kehittämän ohjauslaitteiston avulla. Laitteistona käytämme Siemens Climatixia. Toimitamme asiakkaalle aina käyttövalmiin laitteiston, joka on säädetty ja ohjelmoitu kerrostaloja varten. Se on myös testattu ja täysin valmis käyttöönottoa varten. Ominaisuudet tulipalotilanteessa poistoilmapuhallin palokaasutilanteessa puhallin kestää 7 C:een lämpötilaa 1 tunnin Laitteen mukana toimitetaan projektikohtainen sähkö- ja ohjauskaavio, ja virtausten ja lämpötilojen optimoiminen on paikan päällä helppoa. Kaikki tiedot näkyvät selväkielisesti käsikäyttöpaneelissa, ja siten käyttöönotto ja järjestelmän hallinta on yksinkertaista. Ohjauslaitteiston ominaisuudet: erillinen palokaasupuhallin palopeltien testaus Vakiona Modbus TCP/IP Vakiona tekstimuotoinen web-palvelin TCP/IP:n kautta Useita kytkentämahdollisuuksia Palopeltien hallinta enintään 8 pellille Palopeltien testaus TEKSTIVIESTIT Optimoitu paineensäätö, takaa oikean ilmanvirtauksen kaikissa olosuhteissa INTERNET Kompressorin sähkönkulutuksen mittaus Suodattimen painehäviön esitys näytöllä TEKSTIPOHJAINEN INTERNET Tulipalo- ja savukaasuominaisuudet Tiedonsiirtomahdollisuudet Ohjauslaitteisto mahdollistaa tiedonsiirron helposti useiden yläjärjestelmien kanssa. Oikealla näkyy periaatepiirros erilaisista tiedonsiirtoliitännöistä sekä IV Produktin projektikohtainen verkkoratkaisu. Apua ja neuvoja Käsipäätteen pikaopas ja ohjevideot auttavat järjestelmän käyttöönotossa. uutuuksia! Kaikki toimitukset sisältävät käyttö- ja huolto-ohjeet. Tarvittaessa autamme mielellämme käyttöönotossa. Sisäinen Modbus-tiedonsiirto välittää käsiohjaimeen enemmän tietoja, jolloin laitteiston käyttö ja tuki on helpompaa Lisäksi tarjoamme tukipalvelun ja koulutusta käyttöönoton, kunnossapidon ja energiaoptimoinnin helpottamiseksi. Ilmavirtauksen valvonta vakiona Suodattimen valvonta ilmamäärän hälytysrajojen puitteissa vakiona 14 Siirry suoraan laitteen käyttöönottoa kuvaavaan ohjevideoon. 15

9 Opas oikeisiin valintoihin Onko sinulla varaa olla reagoimatta? IV Produkt Designer -ohjelmiston LCC-laskelma selvittää nopeasti investoinnin tuoton ja takaisinmaksuajan. Laskelmaesimerkki eräästä kerrostaloprojektista. Tieto LCC laskelmaan Projekti Kerrostalo Ilmastointikone TK1 Koko Yhteenveto talouden kehityksestä Taloudelliset kertoimet Sähkön hinta Sähkön hinnan odotettu muutos Lämmitysenergian hinta Odotettu lämmitysenergian hinnannousu Todellinen laskentakorko Käyttöaika,13 3,,7 3, 5, 2 Arvostussumma (nykyarvolaskelma) Investointi (I) Energiakustannukset elinkaaren aikana (E) Energian alfakerroin (A) Arvostussumma (I + E x A) Arvostussummaero Uusi Nykyinen , , ,8,8 1,5 82, 8 76,8,8 3,5 4, 8 76 Käyttötiedot Ilmavirta tuloilma Ilmavirta poistoilma SFP arvo Lämmönvaihtimen lämpötilahyötysuhde (kuiva) Käyttöaika / vuosi EUR/kWh % EUR/kWh % % vuosi Käyttötiedot Uusi Nykyinen Tuloilmavirtaus,8,8 m3/s Poistoilmavirtaus,8,8 m3/s SFPv-arvo 1,5 3,5 kw/m3/s Lämpötila- 82 % 4 % hyötysuhde Käyttöaika vuodessa 8 76 h EUR EUR EUR EUR m³/s m³/s kw/m³/s % h Takaisinmaksuaika otettaessa huomioon energian kallistuminen: 4,2 vuosi Investoinnin tuotto (ilman laskentakorkoa): 22,4 % Säästö Takaisinmaksuaika 17 Laitteiston ja asennuksen investointikustannus Summa Takaisinmaksuaika energiansäästön muodossa 4,2 vuotta Investoinnin tuotto (ilman laskentakorkoa) 1 Olemme kehittäneet työkalun laskelmien tekemiseksi helpolla tavalla kutakin projektia varten. IV Produkt Designerin avulla laitteiden mitoittaminen erilaisiin tarpeisiin on yksinkertaista, selkeää ja nopeaa. Saat valmiit mittakuvat IV Produkt Designer ohjelmistolla, sisältäen mm. tekniset tiedot, SFPv- arvon, lämpötilahyötysuhteen sekä äänitiedot. Ohjelmisto laatii ilmastointilaitteesta kolmiulotteisen mallin, joka voidaan viedä AutoCAD- tai MagicCAD-ohjelmistoihin DXF- tai XML-muodossa. Ohjelmalla voidaan laatia myös erillinen elinkaarikustannuslaskelma jo käytössä olevalle tai uudelle laitteelle. Myös vanhan laitteen vaihtamisen kannattavuus voidaan laskea ohjelman avulla :59:2 1 Vuosi ,4 % IV Produkt Designer G3 Versio Arvonlisäys Käyttökustannusten alentumisen myötä kiinteistön arvo kasvaa merkittävästi. Voit ladata IV Produkt Designer -ohjelmiston ilmaiseksi osoitteesta Autamme mielellämme, mikäli tarvitset ohjelman hankkimisessa neuvoa

10 Esimerkkiprojekteja Seuraavassa on muutama esimerkki niistä tuhansista projekteista, joissa IV Produkt on ratkaissut rakennusten ilmastoinnin innovatiivisesti ja energia- ja kustannustehokkaalla tavalla yhdessä konsulttien ja urakoitsijoiden kanssa. Pohjoismaiden suurin sairaala Skejby, Århus, Tanska Kastrupin lentokenttä, Kööpenhamina, Tanska... vuosien varrelta Asuinrakennus, Tukholma, Ruotsi Passiivitalo, Växjö, Ruotsi Asuinrakennus, Råslätt, Ruotsi Konserttitalo Harpa, Islanti Asuinrakennus, Jönköping, Ruotsi Asuinrakennus, Tukholma, Ruotsi ÅF:n pääkonttori, Tukholma, Ruotsi. Green Building -hyväksyntä. Experium-elämyskeskus, Sälen, Ruotsi

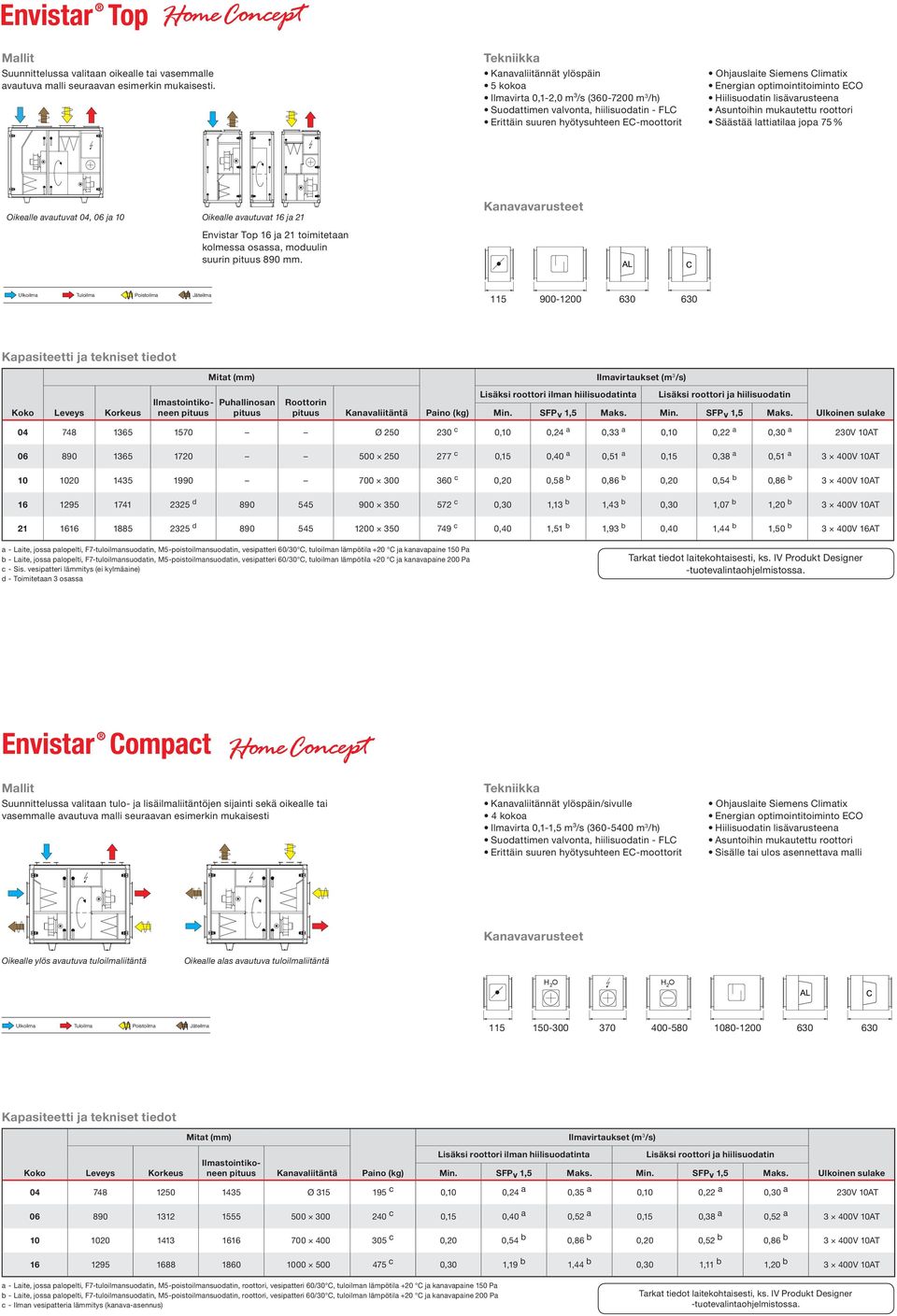

11 Top Mallit Suunnittelussa valitaan oikealle tai vasemmalle avautuva malli seuraavan esimerkin mukaisesti. Tekniikka Kanavaliitännät ylöspäin 5 kokoa Ilmavirta,1-2, m³/s (36-72 m 3 /h) Suodattimen valvonta, hiilisuodatin - FLC Erittäin suuren hyötysuhteen EC-moottorit Ohjauslaite Siemens Climatix Energian optimointitoiminto ECO Hiilisuodatin lisävarusteena Asuntoihin mukautettu roottori Säästää lattiatilaa jopa 75 % Oikealle avautuvat 4, 6 ja 1 Oikealle avautuvat 16 ja 21 Top 16 ja 21 toimitetaan kolmessa osassa, moduulin suurin pituus 89 mm. Kanavavarusteet Ulkoilma Tuloilma Poistoilma Jäteilma Kapasiteetti ja tekniset tiedot Mitat (mm) Ilmavirtaukset (m 3 /s) Koko Leveys Korkeus Ilmastointikoneen pituus Puhallinosan pituus Roottorin pituus Kanavaliitäntä Paino (kg) Lisäksi roottori ilman hiilisuodatinta Lisäksi roottori ja hiilisuodatin Min. SFPv 1,5 Maks. Min. SFPv 1,5 Maks. Ulkoinen sulake Ø c,1,24 a,33 a,1,22 a,3 a 23V 1AT c,15,4 a,51 a,15,38 a,51 a 3 4V 1AT c,2,58 b,86 b,2,54 b,86 b 3 4V 1AT d c,3 1,13 b 1,43 b,3 1,7 b 1,2 b 3 4V 1AT d c,4 1,51 b 1,93 b,4 1,44 b 1,5 b 3 4V 16AT a - Laite, jossa palopelti, F7-tuloilmansuodatin, M5-poistoilmansuodatin, vesipatteri 6/3 C, tuloilman lämpötila +2 C ja kanavapaine 15 Pa b - Laite, jossa palopelti, F7-tuloilmansuodatin, M5-poistoilmansuodatin, vesipatteri 6/3 C, tuloilman lämpötila +2 C ja kanavapaine 2 Pa c - Sis. vesipatteri lämmitys (ei kylmäaine) d - Toimitetaan 3 osassa Tarkat tiedot laitekohtaisesti, ks. IV Produkt Designer -tuotevalintaohjelmistossa. Compact Mallit Suunnittelussa valitaan tulo- ja lisäilmaliitäntöjen sijainti sekä oikealle tai vasemmalle avautuva malli seuraavan esimerkin mukaisesti Tekniikka Kanavaliitännät ylöspäin/sivulle 4 kokoa Ilmavirta,1-1,5 m³/s (36-54 m 3 /h) Suodattimen valvonta, hiilisuodatin - FLC Erittäin suuren hyötysuhteen EC-moottorit Ohjauslaite Siemens Climatix Energian optimointitoiminto ECO Hiilisuodatin lisävarusteena Asuntoihin mukautettu roottori Sisälle tai ulos asennettava malli Kanavavarusteet Oikealle ylös avautuva tuloilmaliitäntä Oikealle alas avautuva tuloilmaliitäntä Ulkoilma Tuloilma Poistoilma Jäteilma Kapasiteetti ja tekniset tiedot Mitat (mm) Ilmavirtaukset (m 3 /s) Koko Leveys Korkeus Ilmastointikoneen pituus Kanavaliitäntä Paino (kg) Lisäksi roottori ilman hiilisuodatinta Lisäksi roottori ja hiilisuodatin Min. SFPv 1,5 Maks. Min. SFPv 1,5 Maks. Ulkoinen sulake Ø c,1,24 a,35 a,1,22 a,3 a 23V 1AT c,15,4 a,52 a,15,38 a,52 a 3 4V 1AT c,2,54 b,86 b,2,52 b,86 b 3 4V 1AT c,3 1,19 b 1,44 b,3 1,11 b 1,2 b 3 4V 1AT a - Laite, jossa palopelti, F7-tuloilmansuodatin, M5-poistoilmansuodatin, roottori, vesipatteri 6/3 C, tuloilman lämpötila +2 C ja kanavapaine 15 Pa b - Laite, jossa palopelti, F7-tuloilmansuodatin, M5-poistoilmansuodatin, roottori, vesipatteri 6/3 C, tuloilman lämpötila +2 C ja kanavapaine 2 Pa c - Ilman vesipatteria lämmitys (kanava-asennus) Tarkat tiedot laitekohtaisesti, ks. IV Produkt Designer -tuotevalintaohjelmistossa.

12 Flex Mallit Suunnittelussa valitaan ulko- ja tuloilman sekä savukaasuohituksen liitäntöjen sijainti. Alla on annettu yhdistelmäesimerkkejä oikealle avautuvasta, sisälle asennettavasta järjestelmästä. Laitteisto voidaan suunnitella myös vasemmalle avautuvaksi ja ulos asennettavaksi. Vastavirtalämmönsiirtimessä on yleensä aina poistoilmaliitäntä ylhäällä, mutta ilmankääntimellä ilman suunta voidaan vaihtaa, jolloin laiteyhdistelmien mahdollisuudet lisääntyvät. Ulkoilma Tuloilma Poistoilma Jäteilma Tekniikka 9 kokoa Ilmavirta,11-4,5 m³/s Talteenotto, roottori tai vastavirtalämmönsiirrin Hiilisuodatin lisävarusteena roottoriin Erittäin suuren hyötysuhteen EC-moottorit Sisälle tai ulos asennettava malli Ohjaus Siemens Climatix Paineen/virtauksen säätö Paineohjattu puhtaaksipuhallus, roottori Optimoitu huurtumisenestotoiminto - ODS Energian optimointitoiminto ECO Suodattimen valvonta, hiilisuodatin - FLC Ominaisuudet tulipalotilanteessa Peruskokoonpano Esimerkissä tuloilma oikealta Hiilisuodatin Vain roottorilaitteisiin Savukaasuohitus Sijoitetaan aina poistoilmapuhaltimen viereen. Savukaasuliitäntä takana, mahdollisesti ylhäällä kun poistoilmapuhallin on ylemmällä tasolla. Roottori Tuloilma alhaalta C Tuloilma ylhäältä C Kapasiteetti ja tekniset tiedot Koko Poikkileikkausmitta (mm) Pituus (mm) Ilmavirtaukset (m 3 /s) a Leveys b Korkeus c Kanavaliitos Roottori Puhallinosa Hiilisuodatinyksikkö ilman hiilisuodatinta hiilisuodatin mukaan lukien Min. SFP v 1,5 Maks. Min. SFP v 1,5 Maks. Ulkoinen sulake d Paino, peruskokoonpano (kg) x ,11,3,48,11,3,3 1AT ,17,55,86,17,53,6 1AT ,29 1,3 1,5,29,96 1,2 1AT / 16AT ,38 1,42 1,83,38 1,35 1,5 1AT / 16AT ,47 1,73 2,5,47 1,5 1,5 1AT / 16AT / 25AT ,54 2,8 2,7,54 1,8 1,8 1AT / 16AT / 25AT Peruskokoonpano Esimerkissä tuloilma oikealta. 115 Ilmankäännin Käytetään silloin, kun tulo- tai poistoilmapuhaltimen paikkaa on siirrettävä ylös tai 15-3 alas esim. olemassa olevan kanavaliitännän vuoksi. Kuvassa on esimerkkitilanne, myös muut yhdistelmät ovat mahdollisia. Ilmankäännin ja savukaasuohitus Ilmankäännin, integroitu savukaasuliitäntä ylhäällä. Sijoitetaan aina poistoilmapuhaltimen viereen. Savukaasuohitus Sijoitetaan aina poistoilmapuhaltimen viereen. Savukaasuliitäntä takana, mahdollisesti ylhäällä kun poistoilmapuhallin on ylemmällä tasolla. Vastavirtalämmönsiirrin Kanavavarusteet Muistettavaa Savukaasuohitus voidaan tehdä joko ylhäältä tai takaa esimerkin mukaisesti. Liitäntä tehdään aina lämmönsiirtimen ja poistoilmapuhaltimen väliin. Sallittu savukaasulämpötila on maks.7 C vähintään 1 tunnin ajan. Ulos asennettavassa mallissa liitännät eivät voi kulkea katon kautta (ylhäältä) Kapasiteetti ja tekniset tiedot Koko 4-58 Poikkileikkausmitta (mm) Pituus (mm) Ilmavirtaukset (m 3 /s) a Leveys b Korkeus c Kanavaliitos Puhallinosa Vastavirtalämmönsiirrin Ilmankäännin/ Savukaasuohitus Min. SFP v 1,5 Maks. Ulkoinen d sulake Paino, peruskokoonpano (kg) ,2,44,62 1AT ,48 1,51 1,9 1AT / 16AT / 25AT ,55 1,77 2,25 1AT / 16AT / 25AT ,6 3,27 4,5 25AT / 32AT / 4AT a - Laite, jossa palopelti, F7-tuloilmansuodatin, M5-poistoilmansuodatin, vesipatteri 6/3 C, tuloilman lämpötila +2 C ja kanavapaine 2 Pa. b - Ohjauskaappi lisää leveyttä 17 mm ko oissa Roottori on 5 mm leveämpi c - Jalustalle lisäksi 2 mm. Ohjauskaappi lisää korkeutta 29 mm ko oissa d - Tyypissä 3 4V+N 5 Hz sulake valitaan puhaltimien/teholuokkien perusteella x ,13,28,4 1AT ,33,82 1,12 1AT / 16AT ,42 1,1 1,44 1AT / 16AT ,66 2,6 2,8 16AT / 25AT ,85 2,65 3,5 25AT / 32AT / 4AT 1725 Tarkat tiedot laitekohtaisesti, ks. IV Produkt Designer -tuotevalintaohjelmistossa.

13 IV Produkt AB SEHC FI Tässä on vain osa laajasta valikoimastamme. Kaikki tuotteemme nähtävissä osoitteessa Kerromme myös mielellämme lisää, joten ota yhteyttä. Ota yhteyttä kerromme mielellämme lisää! Myynti Suomessa Intervent Oy Rantatie 27 B 3325 Tampere Vaihde: Fax: info@intervent.fi Pääkonttori IV Produkt AB Sjöuddevägen 7 S VÄXJÖ info@ivprodukt.com
