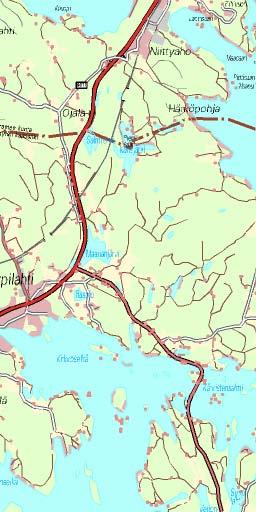

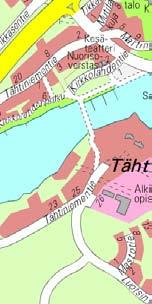

1 KORPILAHTI, KIRKKOLAHDEN Jyväskylän karttapalvelu :: Tulostussivu VIHERYLEISSUUNNITELMA Jyväskylän karttapalvelu :: Tulostussivu 200 m 3200 m Jyväskylän kaupunki, Tonttituotanto. Kartta-aineiston käyttö ilman lupaa kielletty.päivitetty Jyväskylän kaupunki, Tonttituotanto. Kartta-aineiston käyttö 1ilman lupaa kielletty.päivitetty /1 Leikkaus E-E Päivänvarjontien hulevesipainanne 1:200 1:200, 1:

2 TYÖRYHMÄ Korpilahti, Kirkkolahden viheryleissuunnitelma Selostus , VSU Oy Suunnitelma on tehty Jyväskylän kaupungin kaavoituksen toimeksiannosta. Jyväskylän kaupungilla työstä ovat vastanneet kaupunkisuunnitteluosastolta Paula Tuomi ja Mervi Vallinkoski ja katu- ja puistoosastolta Sirkka-Liisa Sikiö. Suunnitelma koskee Jyväskylän Korpilahden Kirkkolahden ranta- alueita, joille on tekeillä uusi asemakaava. Työryhmän kokouksiin ovat osallistuneet Jyväskylän kaupungin kaupunkisuunnitteluosastolta Paula Tuomi, Julia Virtanen, Anne Sandelin ja Mika Koliseva sekä katu- ja puisto-osastolta Sirkka-Liisa Sikiö ja Jorma Lipponen. Ohjaustyöryhmän kokouksia on pidetty yhteensä 3 kpl. Viheryleissuunnitelman on laatinut konsulttina VSU, Arkkitehtuuri- ja viheraluesuunnittelu Oy. Projektinjohtajana ja suunnittelijana on toiminut Outi Palosaari, arkkitehti SAFA sekä suunnittelijoina Tommi Heinonen, maisema-arkkitehti ja Sami Kaleva, hortonomi AMK ja maisema-arkkitehtiyo., Susanne Anttila, hortonomi AMK ja Soila Lokasaari, hortonomi AMK. PÄIJÄNTEEN MAISEMAKUVA Päijänne ulottuu Hämeen viljavilta laajoilta savikoilta Keski-Suomen mäkimaille ja Pohjois-Päijänteen vuorimaahan. Päijänteen ympäristö on useiden ruhjelaaksojen pirstomaa. Päijänteen rannat ovat kallioisia ja metsäisiä ja korkeussuhteiltaan voimakkaasti vaihtelevia. Suhteelliset korkeuserot ovat suuret, paikoin jopa yli 100 m. Luode-kaakko suuntautuneet murroslinjat työntyvät pitkinä lahtina sisämaahan ja kapeat vesireitit ja kosket jyrkkien kallioiden lomassa luovat erityispiirteet alueelle. Metsät hallitsevat maisemaa kaikkialla ja soita on vähän. Luonto on paikoin hyvinkin rehevää. Jyrkkien rinteiden alaosien metsät ovat kuusivaltaisia. Paikoin esiintyy jaloja lehtipuita, lehmusta, tervaleppää ja raitaa. Rehevimpiä alueita ovat Muinais-Päijänteen entisen rantaviivan alueet (n. 95m mpy). Metsätalouden rooli on pitkään ollut Päijänteen alueella merkittävä. ( Kiinteä asutus on sijoittunut keskiajalla ensimmäiseksi Päijänteen kallioisille rannoille ja lahdenpoukamiin sekä Päijänteeseen laskevaa Jämsänjoki-vartta ylöspäin. Tyypillisiä asuinpaikkoja ovat olleet harjujen hiekkamaat. Nykyasutus ja kyläkunnat ovat myös asettuneet harjujen liepeille tai lahdenpohjukoihin vesistön tuntumaan. Viljelysmaat ja kylät ovat sijoittuneet lahtien poukamiin. Jyrkkärinteiset kalliometsät rajaavat viljelysmaisemaa. Asuinrakennukset ja tilakeskukset sijoittuvat ylempinä peltojen rinteillä, kalliolla tai moreenikummuilla, muttei juuri koskaan aivan rannassa. Kuvaavaa alueelle on pitkät näkymälinjat mäeltä mäelle ja talolta talolle. Perinnemaisemat, rantaniityt, laitumet ja haat ovat poistumassa maisemakuvasta. Aktiivisesti niitä on viljelty luvuille saakka. ( Päijänteelle ominaiset elinkeinot; kalastus, metsätalous sekä venematkailu ovat luoneet rannoille omaleimaisia piirteitä venekoppeineen, rantautumispaikkoineen sekä uittoon liittyvine rakennelmineen. Alueella tiet noudattavat asutuksen ja viljelysten muodostamia jonomuodostumia. Kylärakenne, tien varsiin ja harjuille aikanaan syntyneet raitit eivät enää ole selvästi näkyvissä. Rakennuskulttuuria leimaavat vauraat talonpoikaistilat, suurtilat sekä torpat. Toisaalta rakennuskannassa näkyvät myös huvilakulttuurin piirteet. Päijänteen rooli Suomen asutushistorian kannalta on ollut varsin merkittävä. ( SUUNNITTELUALUEEN NYKYTILA Kirkkolahden metsäalueilla sijaitsee muutamia olevia rakennuksia ja alueelle tullaan lisäämään rakennuskantaa jatkossa. Metsiltään alue on kulttuurivaltaista, jossa ihmisen kädenjälki on näkyvissä. Metsät sijaitsevat järveen viettävissä rinteissä ja puusto on suurelta osin nuorehkoa tai harvennettua sekametsää, mutta joukossa on myös umpeen kasvaneita metsänosia. Kenttä- ja pensaskerrokseltaan metsät ovat heinittyneitä ja suurruohovaltaisia. Puuston päälajisto koostuu pääasiassa koivusta ja männystä, mutta myös kuusta esiintyy paikoittain. Suuria maisemamäntyjä esiintyy vanhojen huviloiden pihoilla. Kirkkolahteen laskee monia pieniä painanteita ja noroja, joista valuu alueen pintavesiä. Lisäksi alueella on kolme luonnontilaisena tai luonnontilaisenkaltaisena säilynyttä noroa. Norot ovat vesilain 17 a :n mukaisia pienvesiä ja niiden luonnontila tulee säilyttää. Kirkkolahden rannan rakentamisessa tuleekin ottaa huomioon valumavedet, joita kertyy rannalle useasta suunnasta. Kirkkolahden alueelta on löydetty merkkejä liito-oravan liikkeistä metsässä. Tämän vuoksi uusille rannan tonteille on säilytettävä ja/ tai istutettava puustoa liito- oravan elinympäristön turvaamiseksi. KORPILAHTI, KIRKKOLAHDEN VIHERYLEISSUUNNITELMA

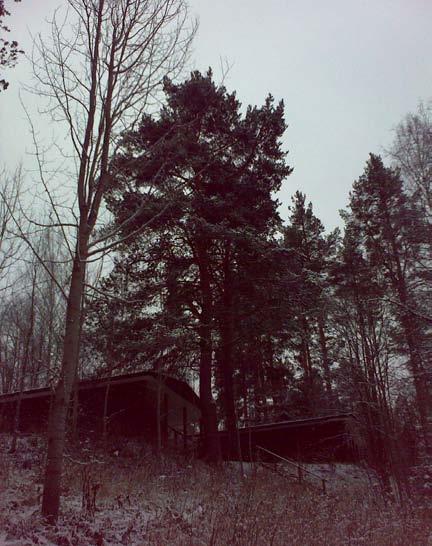

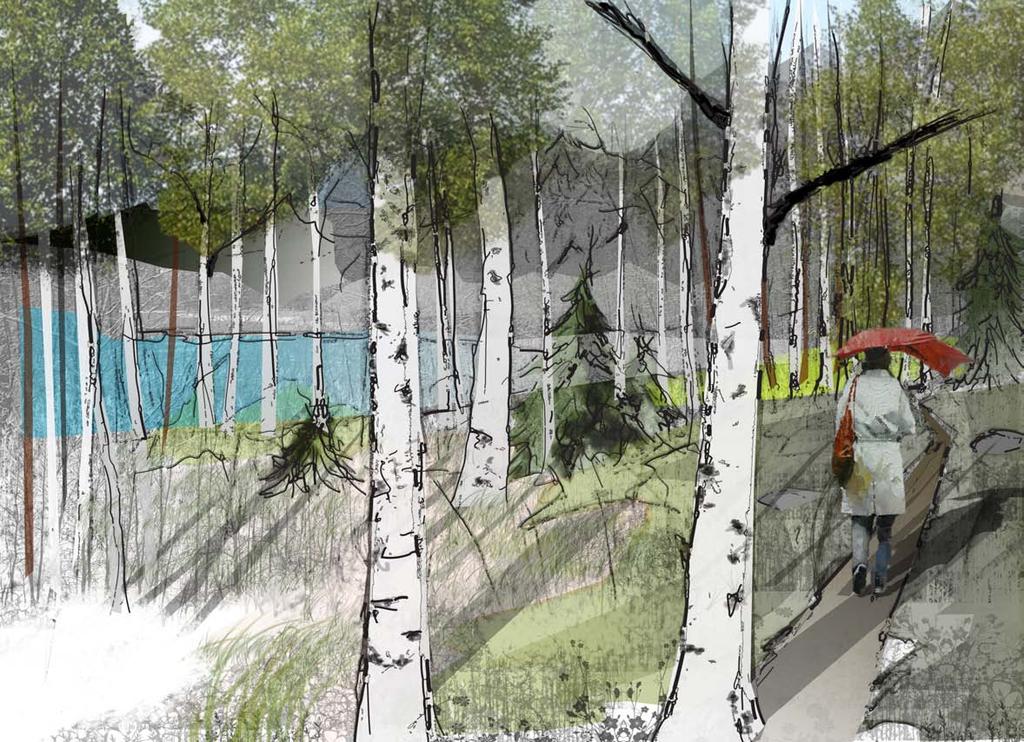

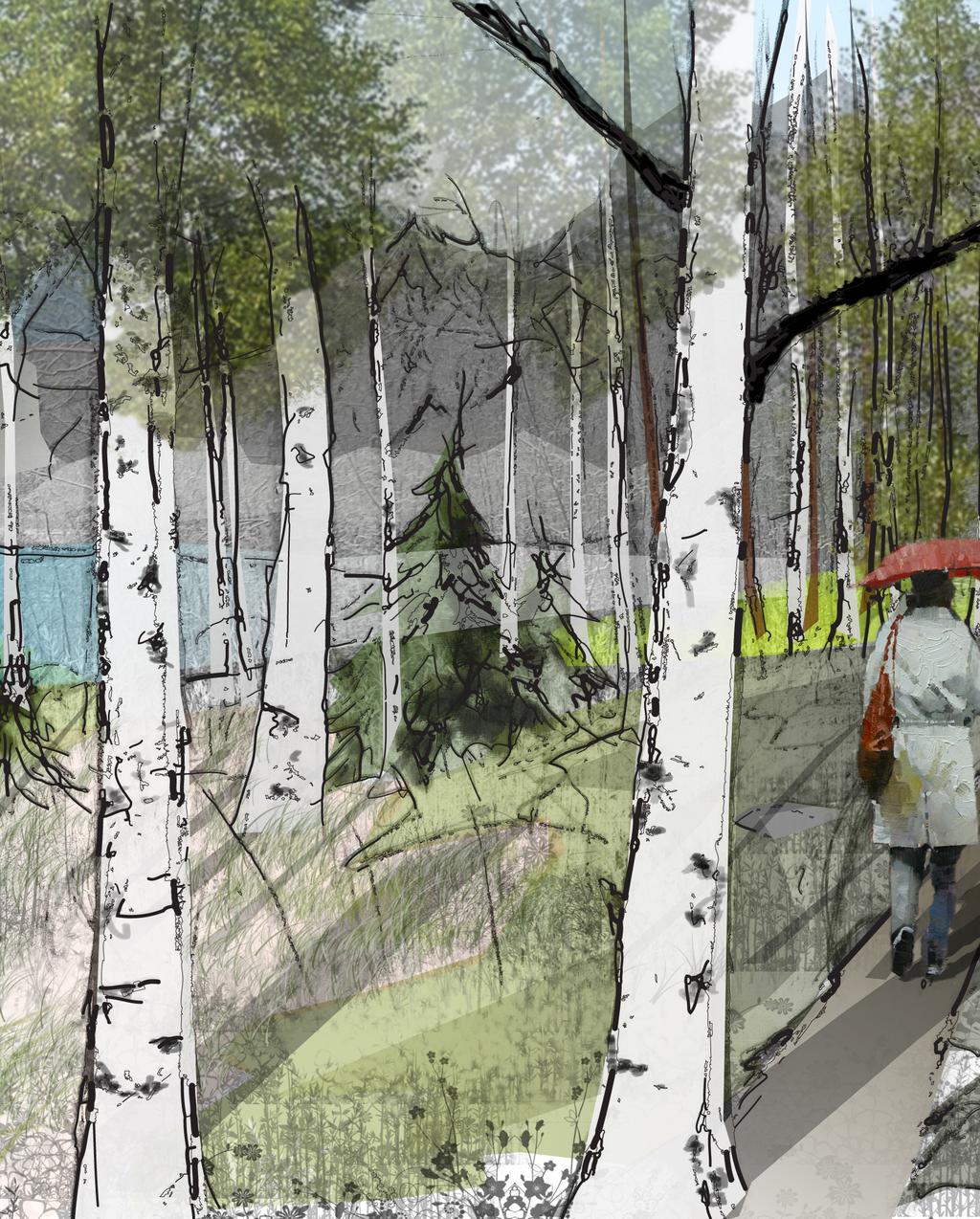

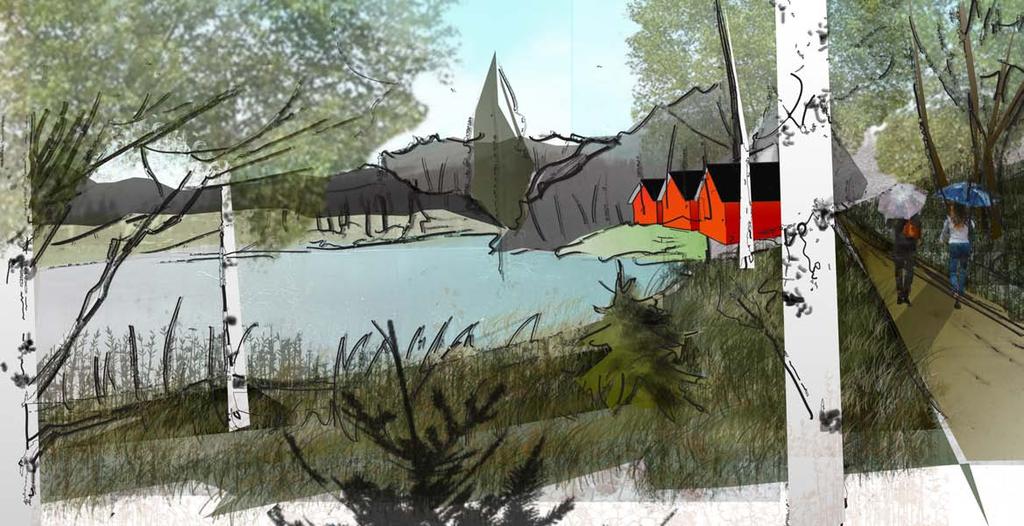

3 KUVA 1. SÄILYTETTÄVIÄ MÄNNYNTAIMIA TÄHTIRINTEEN RANNALLA KUVA 2. TONTEILLA SÄILYTETTÄVIÄ SUURIA MAISEMAPUITA Korpilahti, Kirkkolahden viheryleissuunnitelma Selostus , VSU Oy SUUNNITELMAN TAVOITTEET Viheryleissuunnitelman tavoitteena on parantaa Kirkkolahden polkuverkostoa ja ohjata lähimetsien hoitoa. Tavoitteena on monipuolisen ja elinvoimaisen kasvillisuuden ylläpitäminen sekä ulkoilumahdollisuuksien turvaaminen. Tehtävillä hoitotoimenpiteillä ja ulkoilureitistöllä huolehditaan alueen kasvillisuuden kulutuskestävyydestä ja elinvoimaisuudesta. Kirkkolahden rakentamisen kustannukset on esitetty erillisessä liitteessä. Kirkkolahden ympäri linjattu uusi polku kulkee Kirkkolahden rannan tuntumassa tulvarajan yläpuolella, josta avautuu vaihtelevia näkymäaukkoja rantakasvillisuuden lomasta Kirkkolahdelle. Polku alkaa Kirkkolahdenpolulta ja päättyy uuden Päivävarjontien asutusalueeseen, josta on yhteys Tähtirinteen uudelle leikki- ja venepaikoille. Tien viereinen reitti yhtyy puhelinmastolla taas poluksi ja tältä alueelta aukeaa kirkolle päin Kirkkolahden ylitse miellyttäviä näkymiä, joten alueelle voitaisiin rakentaa näköalalava tukemaan poluston virkistyskäyttöä. Jyrkimmissä rinnekohdissa kevyt portaikko suojaa kasvillisuutta, maaperää eroosiolta ja helpottaa liikkumista. Olevat polut liitetään osaksi uutta polkureitistöä. Polut ovat kapeita, vähintään 1,2 m levyisiä sorapäällysteisiä lukuun ottamatta venevajojen kohdalla 3 m levyistä polkua ja venevajojen kohdalla rantaan ulottuvaa sora- aluetta, jolloin ne sopivat luonnonmukaiseen metsikköön. Polku tehdään poistamalla kunttakerrosta n. 20 cm syvyydeltä ja täyttämällä kaivanto soralla. Norojen kohdalla norot ylitetään sillalla. Luonnontilaisten norojen kohdalla kasvillisuus jätetään luonnontilaiseksi. Polkua ei valaista, mutta jos polku päätetään tulevaisuudessa valaista, käytetään vastaavia valaisinmalleja kuin alueella olevat valaisimet. Uusien tonttien välissä kulkevan Päivänvarjontien tuleville kasvillisuusalueille istutetaan maanpeitekasveja, perennoja ja matalia pensaita sekä puustoa esim. mäntyjä, koivuja tai haapoja. Päivänvarjontien eteläpuolen tonteilla hulevedet kerätään niskaojilla, joilla vedet johdetaan rinteen mukaisesti Päivänvarjontielle päin. Päivänvarjontiellä hulevedet kerätään painanteisiin, joissa on syvempiä viivytyspainateita, ja johdetaan painanteissa Kirkkolahteen. Tonttien rannat käsitellään luonnontilaisiksi, joissa eroosiota estetään luurankokiveyksellä. KUVA 3. LUONNONTILAISENA SÄI- LYTETTÄVÄ NORO KUVA 4. VALAISIN KIRKKOLAHDELLA Asutusalueen viereiset taajamametsät Taajamametsien hoidon lähtökohtana on metsän moninaiskäytön ja maiseman ominaispiirteiden säilyttäminen. Tavoitteena on luoda ja ylläpitää pitkäikäinen puusto, kaunis ja viihtyisä asuin- ja virkistäytymisympäristö. Metsiin pyritään luomaan vaihtelevia elinvoimaisia ja kulutusta kestävää metsäluontoa. Haluttu ilmiasu metsille on halittu hoitamattomuus. Puusto pidetään sekapuustona, jonka hoitoon käytetään luonnonmukaisia metsänhoidon menetelmiä. Näillä jäljitellään metsän sukkessiota. Luonnonmukaisen metsän hoidon lähtökohtina on säilyttää alueilla luontaisesti kasvava puulajityyppi ja turvata metsän jatkuvuus eli metsän tulee sisältää eri kehitysvaiheessa olevaa puustoa. Hoitotoimet jakautuvat pitkälle aikavälille ja ovat jatkuvia. Metsän puustossa suositaan sekapuustoa, sillä sekametsärakenne lisää puiston kestävyyttä ja ekologista monimuotoisuutta. Kaikissa hoitotoimissa otetaan huomioon taajamametsän maisemalliset, toiminnalliset ja ekologiset arvot ja tavoitteet hoitoluokkakohtaisesti. Lopulliset hoitotoimet tulee pohjautua myös metsän hoitosuunnitelmiin. KUVA 5. TÄHTIRINTEEN RANNALLA SÄILYTETTÄVÄ LUONNONKASVILLISUUS KORPILAHTI, KIRKKOLAHDEN VIHERYLEISSUUNNITELMA

4 Kirkkolahden puusto on nykyisellään suurelta osin n. 70 vuoden ikäistä. Metsän uudistamisessa ja hoidossa suositaan luontaisia uudistusmenetelmiä, joita ovat: pienpuuston- ja taimikonhoitoa, harvennushakkuita ja uudistamista metsän kehitysvaiheen tarpeen mukaan. Puuston nykyinen toimenpidetarve on metsikön rakenteen muokkaamista, jolloin hakkuumuotona poimintahakkuut ovat suositeltavin harvennustapa. Yleispiirteittäin metsää siistitään tulevien polkujen laidoilta tarkemmin ja muista alueista pyritään saada hoitotoimilla luonnontilaisen kaltaisia. Polun molemmin puolin poistetaan 2 m matkalta vesakko ja isojen puiden runkokorkeutta nostetaan 2-3 m korkeuteen. Metsän puurakenteena suositaan sekapuustoa ja umpeen pensoittuneet aluskasvustot harvennetaan. Metsään jätetään kuollutta, lahoavaa sekä pysty- että maapuita alueen monimuotoisuuden turvaamiseksi alueille, jossa ne eivät aiheuta vaaraa alueen käyttäjille. Puuston harvennuksilla parannetaan tiheiden ja varjoisten metsien kulutuskestävyyttä. Valon lisääntymisen myötä pohjakasvillisuuden lajikoostumus muuntautuu paremmin kulutusta kestäväksi. Rantapuustoa tulee hoitaa lievin harvennuksin sekä pienimuotoisilla aukotuksilla. Näkymiä avattaessa puuryhmiä poistetaan paikoitellen niin, että jäljelle jääneet puut ryhmittyvät luontevasti. Tavoitteena ei ole saada koko alueelle tasaista väljää rungostoa, vaan eri tiheyksillä kasvavaa moni-ikäistä sekapuustoa, jossa on siivilöityviä näkymäaukkoja. Vesistöltä päin rantaa tarkasteltaessa rannan puuston tulee säilyä mahdollisimman ehjänä. Rantaviivan läheinen pensaskerros säästetään ja välittömässä rannan tuntumassa suositaan lehtipuita. Havupuusuojavyöhykkeitä harvennetaan lievästi. Tulevien tonttien kohdalla puusto suositellaan harvennushakattavan ennen varsinaista rakentamisen aloitusta. Harvennetun tontin ja säilyvän metsäkuvion reuna harvennetaan siten, että metsän laitaan muodostuu luontainen vaihettumisvyöhyke suuremmista puista ja kasvavista taimista n. 10 m matkalla tontin reunasta. Uusille rannan tonteille on säilytettävä ja/ tai istutettava puustoa (kuusia, haapoja ja koivuja) liito- oravan elinympäristön turvaamiseksi. Liito-oravan kulkureitillä yksittäisten puiden välinen etäisyys toisistaan tulee olla enintään 20 m. Kolohaavat ja liito-oravan jätöspuu säilytetään paikallaan. Lisäksi uusien tonttien sekä puhelinmaston alueella olevat suuret maisemapuut säilytetään. Taajamametsien puuston hoitotoimenpiteitä Korpilahti, Kirkkolahden viheryleissuunnitelma Selostus , VSU Oy NÄKYMÄ POLULTA KIRKKOLAHDEN RANNALLA Pienpuuston- ja taimikonhoito Metsän alemman kerroksen hoito tehdään harventamalla ja aukottamalla aluskasvustoa. Tehdyillä toimenpiteillä jäsennetään maisemaa ohjaamalla puulajisuhteita ja luodaan elintilaa säilyville puille. Tavoitteena on eri-ikärakenteinen sekametsä. Pienpuuston ja taimikon hoidossa on mahdollista avartaa näkyvyyttä tai jättää tiheikköjä näkösuojiksi ja monimuotoisuuden lisäämiseksi. Harventamisessa vältetään tasaista raivaamista. Harvennushakkuu Harvennushakkuulla voidaan vaikuttaa metsikön rakenteeseen. Tavoitteet vaihtelevat kohteittain, sillä harvennushakkuulla voidaan luoda metsän eri-ikäinen sekapuusto, yhden puulajin metsiköitä ja puupilaristoja. Haluttua kasvutiheyttä ohjaa puulaji, runkoluku/ pohjapinta-ala, kasvupaikan rehevyys ja puuston elinvoimaisuus. Harvennuksessa keskitytään joko ylä- tai alaharvennukseen. Tavoitteena on luoda: 1. puoliavointa ja monikerroksellista tilaa, 2. tiheää ja monikerroksellista tilaa, 3. tiheää pilaristoa tai 4. avointa pilaristoa. Harvennukset tulee tehdä ajallaan, sillä ylitiheässä kasvaneiden puiden latvus ja juuristo heikentyvät. Puun korjuussa vältetään runko- ja juuristovaurioita. Vanhoissa metsiköissä latvuksille tehdään tarpeeksi kasvutilaa. Uudistaminen Taajamametsien uudistamisen pituus on noin % normaaleja talousmetsiä pidempi. Puusto säilyy elinvoimaisena n vuotta. Kirkkolahden puusto on nykyisellään suurelta osin n vuoden ikäistä. Uudistamisessa suositaan luontaisia uudistusmenetelmiä, joita ovat: siemenpuuhakkuu, poimintahakkuu, pienaukkouudistaminen, liukuvareunainen kaistalehakkuu, suojuspuumenetelmä ja alikasvoksen vapauttaminen. Istuttaminen Istuttamisella voidaan vaikuttaa tulevan metsän rakenteeseen ja ilmiasuun. Puukujanteiden muodostuminen ja suojametsien luonti alueelle sopivilla ja luontaisilla puulajeilla on mahdollista istuttamisella. Avoimien alueiden metsittäminen tehdään istuttamalla ellei luontainen uudistaminen ole mahdollista. NÄKYMÄ VENEPAIKOILLE KIRKKOLAHDENPOLULTA KORPILAHTI, KIRKKOLAHDEN VIHERYLEISSUUNNITELMA

5 METSÄKUVIOIDEN HOITOTOIMET Lähimetsät C1 Kuviot: 4, 5, 7, 8, 9, 10, 12 Lähimetsien, jotka sijaitsevat rakennuskannan läheisyydessä, hoidon tavoitteena on maisemakuvan sekä monipuolisen ja elinvoimaisen kasvillisuuden ylläpitäminen sekä ulkoilumahdollisuuksien turvaaminen. Tehtävillä hoitotoimenpiteillä ja ulkoilureitistöllä huolehditaan kasvillisuuden kulutuskestävyydestä ja elinvoimaisuudesta. Kuvio: 7, 8, 9 Asutuksen väliin jäävällä metsällä puusto harvennetaan, aluskasvustoa avataan ja tiheässä kasvavia puita harvennetaan. Tavoitteena puoliavoin monikerroksellinen kasvusto. Kuviolla 8 (sekä kuvio 10) sijaitsee olevien purettavien huviloiden pihoilla suurikokoisia maisemamäntyjä, jotka säilytetään. Lisäksi kuviolla 8 on kolohaapoja, jotka säilytetään. Kuvio: 10 Alueella liito- oravan kulkureitti. Uusille rannan tonteille on säilytettävä ja/ tai istutettava puustoa (haapaa, kuusta, koivua) liito- oravan elinympäristön turvaamiseksi. Tonttien puiden enimmäisetäisyys toisistaan 20 metriä. Tonteilla säilytetään olevia suurikokoisia puita ja tonttien puusto harvennetaan ennen varsinaista rakentamisen alkamista. Suositaan koivua, mäntyä ja haapaa. Päivänvarjontien eteläpuolen tonteilla hulevedet kerätään niskaojilla, joilla vedet johdetaan rinteen mukaisesti Päivänvarjontielle päin. Päivänvarjontiellä hulevedet kerätään kasvillisuusalueiden painanteisiin, joissa on syvempiä viivytyspainanteita, ja johdetaan painanteissa Kirkkolahteen. Tonttien rannoille jätetään kasvamaan luonnonkasvillisuutta. Ranta voidaan suojata eroosiota estetään luurankokiveyksellä, jossa rantaa vasten asennetaan suurehkoja kivilohkareita hunajakennokuviota mukaillen. Osa kennoista jätetään auki ja niihin istutetaan luontaista rantakasvillisuutta juurakkoina. Suurten kivien välit täytetään louheella ja/tai murskeella. Korpilahti, Kirkkolahden viheryleissuunnitelma Selostus , VSU Oy Ulkoilu- ja virkistysmetsät C2 Kuvio 1 Kuviolla tila on pusikoitunutta avointa tilaa, jolla kasvaa myös isompia yksittäisiä havu- ja lehtipuita. Kuviolla pyritään avoimen pilariston muodostumiseen. Kuviolle tehdään ala- harvennus aukottamalla aliskasvuston pensaikkoa. Suuria puita jätetään yksittäin ja ryhmiin. Puusto jätetään sekapuustoksi. Puuston hoidossa huomioidaan Jyväskyläntielle avautuvat näkymälinjat. Säilytetään metsämaiseman ja alkuperäisen luonnon lajisto. Viereisen noron suojapuuston reunassa pyritään vaiheittaiseen puuston vaihtoon eli vältetään jyrkkiä puuston koko vaihdoksia. Kuvio 4, 5 Kuviolla pääpuustona kasvaa koivua ja seassa kasvaa joitain isompia kuusia. Kuviolla pyritään tiheään monikerrokselliseen sekapuustoon. Alueella kasvavat kuuset säilytetään. Välittömiä toimenpiteitä ei tarvita, mutta tiheimpiä kohtia voidaan aukottaa ala- harvennuksella. Olevat maapuut jätetään paikoilleen. Rannassa puusto pidetään tiheänä monikerroksellisena sekä osin avoimena pilaristona. Suuret kuuset säilytetään ja rannassa olevat linnunpöntöt jätetään paikalleen. Kuvio 12 Kuvion pääpuusto on koivua ja joukossa kasvaa myös joitain isompia mäntyjä. Koivikkoa harvennetaan, siten että kasvustosta muodostuu puoliavointa ja monikerroksellista. Näköalapaikalla avataan tarvittaessa näkymiä Kirkkojärvelle päin. Suuret maisemamännyt säilytetään. Suojametsät C3 Kuviot: 2, 6, 11, 13 Suojametsien kohdilla tavoitellaan kasvillisuuden monikerroksellisuutta, peittävyyttä ja ylläpidetään suojavaikutusta Kuvio: 2 Tavoitteena harvennushakkuulla tiheä monikerroksellinen sekametsä. Alueella kasvavat kuuset säilytetään. Myöhemmin kuusten ikääntyessä ja elinvoimaisuuden heikentyessä tehdään alikasvoksen vapauttaminen, jotta uudistetaan kuusten kasvua. Kuvio: 6 Alueelle sijoittuu liito-oravan kulkureitti. Hakkuuaukiolle jäänyt puujäte kerätään pois. Hakkuuaukion reuna hoidetaan siten, että metsän ja aukion rajavyöhykkeelle muodostuu luontainen vaihettumisvyöhyke. Hakkuuaukion ja uuden rakennusten väliin jäävän alueen reunassa puustoa lisätään istuttamalla mäntyä ja koivua. Metsitystaimien lisäksi alueelle istutetaan joitain isompia puita saarekkeina (korkeus n cm). Kuvio: 11 Ei toimenpiteitä. Puusto mäntyvaltaista, mutta luoteisosassa koivikkoa. Alueella säilytettäviä liitooravan kolohaapoja ja jätöspuu. Lisäksi suuret lehmukset tulisi säilyttää maiseman monimuotoisuuden lisäämisen kannalta. Kuvio: 13 Asutuksen reuna-alueen käsittely, jossa luodaan luontainen vaihettumisvyöhyke tontin ja metsän välillä. Erityisalueet E Kuvio 3: Suojelualueet Kirkkolahden etelä- ja itäosissa on luonnontilaisina tai luonnontilaisenkaltaisena säilyneitä noroja, jotka kuuluvat vesilain 17 a :n mukaisiksi pienvesiksi. Näitä alueita ei saa muuttaa niin, että niiden säilyminen luonnontilaisena vaarantuu. Norojen välittömät lähiympäristöt eivät kuulu metsälain erityisiin ympäristöihin, mutta norojen luonnontilaisuuden säilymisen kannalta tulee lähiympäristöä säilyttää 10 metrin matkalta molemmin puolin noroa. Norojen suojavyöhykkeelle ei tehdä metsänhoidollisia töitä. Suojavyöhykkeiden tavoitteena on turvata kyseisen alueen ja yleisemminkin paikallisen luonnon elinympäristöjen ja eliölajien monimuotoisuus. Alueen tehdään tarvittaessa luonnonhoitotoimia, jotka lisäävät ja auttavat monimuotoisuuden lisääntymistä. Puusto ylläpidetään nykyisellään. KORPILAHTI, KIRKKOLAHDEN VIHERYLEISSUUNNITELMA

6 KIRKKOLAHTI, VIHERYLEISSUUNNITELMA, suunnitelmakartta, 1:2000

7 KIRKKOLAHTI, VIHERYLEISSUUNNITELMA, maisemanhoito, 1:2000

8 KIRKKOLAHTI VIHERYLEISSUUNNITELMA, leikkaukset A-A, B-B, C-C, 1:500

9 KIRKKOLAHTI,VIHERYLEISSUUNNITELMA, leikkaus E-E, 1:200

10 KIRKKOLAHTI,VIHERYLEISSUUNNITELMA, leikkaus E-E, 1:200

11 KIRKKOLAHTI,VIHERYLEISSUUNNITELMA, Päivänvarjontien hulevesipainanne, 1:200 ja 1:50

12 LUONNONMUKAISTEN VIHERALUEIDEN POLKUTYYPIT LEIKKAUS, POLKU 1:20 PÄÄLTÄ, POLKU 1:20 KORPILAHTI, KIRKKOLAHDEN VIHERYLEISSUUNNITELMA, polun periaatekuva, 1:20

13 LUONNONMUKAISTEN VIHERALUEIDEN NOROT YLITTÄVIEN SILTOJEN TYYPPIPIIRUSTUS KORPILAHTI, KIRKKOLAHDEN VIHERYLEISSUUNNITELMA, sillan periaatekuvat, 1:20
