1 Schindler Oy 2017

Schindler-yhtymä Euroopan suurin hissialan yritys Perustettu Sveitsissä vuonna 1874 Toimii yli 130 maassa ja työllistää noin 55 000 henkilöä Vuotuinen liikevaihto yli 9 mrd

2 Schindler-yhtymä Euroopan suurin hissialan yritys Perustettu Sveitsissä vuonna 1874 Toimii yli 130 maassa ja työllistää noin henkilöä Vuotuinen liikevaihto yli 9 mrd v.2016 Huoltovastuulla yli miljoona hissiä Schindler valmistaa vuodessa uutta hissiä, liukuporrasta ja liukukäytävää. Tuotteitamme käyttää miljardi ihmistä joka päivä!

3 Schindler Oy Suomessa Perustettu v Toimipisteet Helsingissä, Turussa, Tampereella, Jyväskylässä, Oulussa ja nyt myös Kouvolassa ja Vaasassa Henkilökunnan määrä 140 Liikevaihto n. 30 milj. Asentaa vuosittain 320 hissiä ja liukuporrasta Huoltovastuulla hissilaitetta

4 Schindlerin toimipisteet Oulu Vaasa Jyväskylä Tampere Turku Kouvola Helsinki

5 HISSIN RAKENTAMINEN KÄYTÖSSÄ OLEVAAN RAKENNUKSEEN Tässä ohjeessa käsitellään Hissidirektiivin 2014/33/EU mukaisten uusien henkilö- ja tavarahenkilöhissien rakentamista käytössä oleviin rakennuksiin. Hissidirektiivin mukaisten hissien turvallisuustaso on suunniteltu siten, että hissien vapaa käyttö tavaroiden ja henkilöiden siirtoon on turvallista. Schindler Schindler Oy Page 5

6 Paarien kuljetus Portaissa on oltava mahdollista kantaa paareja. Sairaankuljetus paareilla on mahdollista sekä hississä että portaissa, jos kerroksia on viisi tai enemmän joko hississä tai portaissa tai molemmissa, jos kerroksia on neljä tai vähemmän. Kannettaessa paarien koko pituus on 2500 mm ja leveys noin 600 mm. Jos portaita kavennetaan, paarien kanssa kääntyminen voi olla ahdasta välitasanteilla ja kerrostasanteilla. Yleensä käytetään ns. istumapaareja, joilla voi kuljettaa henkilöitä myös hississä. Ohjeita paarikuljetuksen tilantarpeesta on ohjekortissa RT Paarikuljetuksen tilantarve. Schindler Schindler Oy Page 6

7 Viranomaisten määräykset ja ohjeet Ympäristöministeriön asetus kantavista rakenteista. Suomen säädöskokoelma 477/2014. RT YM , Infra YM E1 Rakennusten paloturvallisuus, määräykset ja ohjeet Suomen rakentamismääräyskokoelma. (RT RakMK-21502, RakMK KH-10610, LVI RakMK-00464) s. Korvataan v ympäristöministeriön asetuksella rakennusten paloturvallisuudesta. F1 Esteetön rakennus. Määräykset ja ohjeet Ympäristöministeriö, asunto- ja rakennusosasto. Suomen rakentamismääräyskokoelma. (RT RakMK-21255, KH RakMK-10407, LVI RakMK-00303). Korvataan v ympäristöministeriön asetuksella rakennusten esteettömyydestä 241/2017. C1 Ääneneristys ja meluntorjunta rakennuksessa. Määräykset ja ohjeet Ympäristöministeriö, asunto - ja rakennusosasto. Suomen rakentamismääräyskokoelma. (RT RakMK-21090, KH RakMK-10283, LVI RakMK-00188). G1 Asuntosuunnittelu. Määräykset ja ohjeet Ympäristöministeriö, asunto- ja rakennusosasto. Suomen rakentamismääräyskokoelma. (RT RakMK-21256, KH RakMK-10408, LVI RakMK ). Schindler Schindler Oy Page 7

8 Portaiden vähimmäisleveys Tavanomaisen poistumistien vähimmäisleveys on 1200 mm. Poistumistien saa hissin rakentamisen yhteydessä kaventaa rakentamismääräysten E1 mukaan tietyin edellytyksin 900 mm:iin. Poistumisteiden leveydestä esitetään RakMK E1 kohdassa : Jälkiasennettaessa portaaseen hissi tai muu tasonvaihtolaite asunnon uloskäytävän leveyden tulisi olla vähintään 900 mm (850mm). Uloskäytävän kaventuessa porrashuone varustetaan mm. sisääntulotasolta laukaistavalla savunpoistoluukulla tai automaattisella savunpoistolaitteistolla. Hissin sijoitus Hissi voidaan sijoittaa porrashuoneeseen (asemakaava saattaa suojella porrashuoneiden interiöörejä) porrassyöksyjen viereen tai väliin porrastasanteen kohdalle porrashuoneeseen toisen porrassyöksyn paikalle, jos hissiä ei saa mahtumaan porrashuoneeseen. Tällöin rakennetaan uusi porrashuone rakennusrungon ulkopuolelle rakennuksen ulkopuolelle (asemakaavan mahdollistaessa), joko modulirakenteisena tai paikalla rakennettuna olevaan hissivaraukseen sen soveltuvuudesta riippuen siten, että 2-vartinen porras muutetaan 1-vartiseksi ja hissi rakennetaan ulkopuolelle

9 Paloturvallisuus Kun portaaseen jälkiasennetaan hissi tai muu tasonvaihtolaite, asunnon uloskäytävän leveyden tulisi olla vähintään 900 mm ja esityksessä (850mm). Uloskäytävän kaventuessa porrashuone varustetaan sisääntulotasolta laukaistavalla savunpoistoluukulla tai automaattisella savunpoistolaitteistolla. RakMK E1 (korvataan v ympäristöministeriön asetuksella rakennusten paloturvallisuudesta). Porrashuoneen yhteydessä oleva hissikuilu koneistotiloineen ja porrashuone muodostavat saman paloteknisen osaston. Tämä on otettava huomioon myös hissiä asuntovyöhykkeelle sijoitettaessa. Palotekninen osastointi tehdään RakMK osan E1 mukaan ja osastoivat hissikuilun ovet standardin SFS-EN mukaan soveltaen. Hissin ovien palonkestävyysajan tulee yleensä olla vähintään puolet osastoivalle kuilun seinälle vaaditusta palonkestävyysajasta, esimerkiksi EI 30. Jos palo-osaston rajoja muutetaan rakentamalla uusi hissikuilu, muuttamalla hissikuilun tai paloosaston aukotuksia tai hissin palo-ovet puretaan, työnaikaiset järjestelyt tulee sopia paloviranomaisten kanssa ja esittää suunnitelma-asiakirjoissa. Schindler Schindler Oy Page 9

10 Hissien sijoitusmahdollisuuksia on esitetty kuvassa 1.

11 Hissiturvallisuuslaki tuli voimaan mitä on muuttunut? Schindler Schindler Oy Page 11

12 Hissiturvallisuutta koskevat säädökset Hissiturvallisuuslaki (1134/2016) Valtioneuvoston asetus hissien turvallisuudesta (1433/2016) Laki eräiden tuotteiden markkinavalvonnasta (1137/2016) Laki eräitä tuoteryhmiä koskevista ilmoitetuista laitoksista (278/2016) Hissidirektiivi 2014/33/EU (moduulit) Voimaan Schindler Schindler Oy Page 12

13 Soveltamisala Henkilöhissit Liukuportaat, liukukäytävät, kevythissit ja henkilöpaternosterhissit Pois laitteet, jotka eivät siirrä henkilöitä: tavaralavahissit, hyllystöhissit, pikkuhissit ja nostoluukut Pois porrashissit ja nostotasot Nosto-ovet säilyvät, hieman suppeammin kaikki soveltamisalan ovet: huolto- ja kunnossapitovelvoite nostokorkeus yli 2,9 metriä: tarkastaminen Valtuutetut tarkastajat säilyvät (nosto-ovien tarkastus) Schindler Schindler Oy Page 13

EN81-20 Standardin muutoksia Moottori ja ohjausjärjestelmä Jarrun ohjausmoduli on nyt turvavaruste, Maadoituksessa valvontajärjestelmä, Köysien hyppysuoja: Uusi vaatimus Ylikuorman laskentaperuste:

14 EN81-20 Standardin muutoksia Moottori ja ohjausjärjestelmä Jarrun ohjausmoduli on nyt turvavaruste, Maadoituksessa valvontajärjestelmä, Köysien hyppysuoja: Uusi vaatimus Ylikuorman laskentaperuste: Minimi ylikuorma otettu huomioon Hissin liikkuessa ohjausjärjestelmä antaa valo- /äänimerkin, kun kori on kerrostason kohdalla, Uusi kiinteästi asennettu ajoyksikkö kuilun alatilassa Erillinen valvonta ovikontaktien avautumiselle, Korin hallitsemattoman liikkeellelähdön tiukentunut valvonta, Yli 50V turvapiirijännitteellä on vikavirtasuojaus,. Huoltoajonopeus 0.3m/s Yksittäisen hissin erottaminen ryhmäohjauksesta, Schindler

EN81-20 Standardin muutoksia Kori Suojatila: Määrittely muuttunut Kattokaide: Kaiteen kestävyys 1000N (ennen 300N) Katto: Suurempi evakuointiluukku 500x400 mm (ennen 500x350 mm) Työskentelyalueella

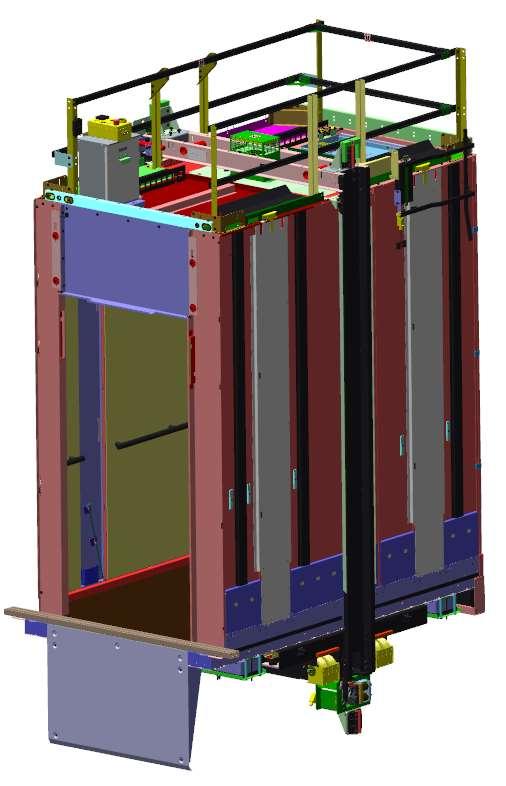

15 EN81-20 Standardin muutoksia Kori Suojatila: Määrittely muuttunut Kattokaide: Kaiteen kestävyys 1000N (ennen 300N) Katto: Suurempi evakuointiluukku 500x400 mm (ennen 500x350 mm) Työskentelyalueella liukastumisen estävä pinta. Ajoyksikön uusi sijoittelu. Vähintään 10 cm korkeat jalkalistat kaikilla sivuilla irtomateriaalin putoamisen estämiseksi 5 lux varavalo, jonka toiminta varmistettu tunnin ajaksi. Sisustus: Seinien suurempi kestävyysvaatimus. Peilit ja lasipinnat EN standardin mukaisesti. Sisustusmateriaalit EN paloluokitus standarin mukaiset Tukirakenteet ei syttyvää materiaalia. Korin valaistusteho 100 lux (ennen 50 lux) 1m korkeudelta mitattuna Turvakuutio: Määrittely muuttunut: Pystysuunta 500 mm tai 1000 mm (ei 700 mm). Schindler

viimeiseen 20mm asti sulkeutumisesta, valoverhon havaittava halkaisijaltaan 50mm oleva este, lasioville oltava avautumisvoiman

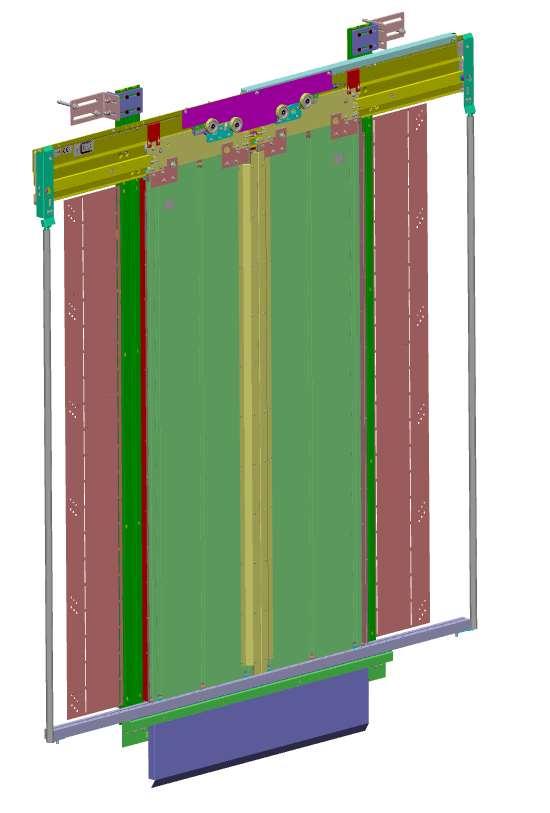

16 EN81-20 Standardin muutoksia Ovet Korin ovien avaaminen kerrostason kohdalla, (Korin ja tason ovet on pystyttävä avaamaan 300N voimalla kun sähkönsyöttö on katkaistu) Kolmioavainlukon sijoittelu Ovien toiminnan suurempi suojausvaatimus (Sulkuvoima aktiivinen viimeiseen 20mm asti sulkeutumisesta, valoverhon havaittava halkaisijaltaan 50mm oleva este, lasioville oltava avautumisvoiman valvonta) Lukitus ja pelastusavaus (Korin ovessa aina sertifioitu lukko) Tason ja korin ovien suurempi kestävyysvaatimus (Heiluri-iskutesti) Schindler

17 CPSI1 ja CPSI5 turvatarkastukset Turvatarkastus kaikille Schindlerin huoltovastuulla oleville hisseille 3,00% Määräaikaistarkastuksissa havaitut välittömän vaaran viat suhteessa tarkastettuihin laitteisiin 2,00% 1,00% 0,00% 2,07% 1,18% 2015 Suomi Schindler Tukes

18 Annamme mielellään lisätietoja.
