1 KOKONAISRATKAISUT YHDESTÄ PAIKASTA Monipuoliset järjestelmät varastointiin ja tuotantoon TUOTELUETTELO 2009 Kappale F

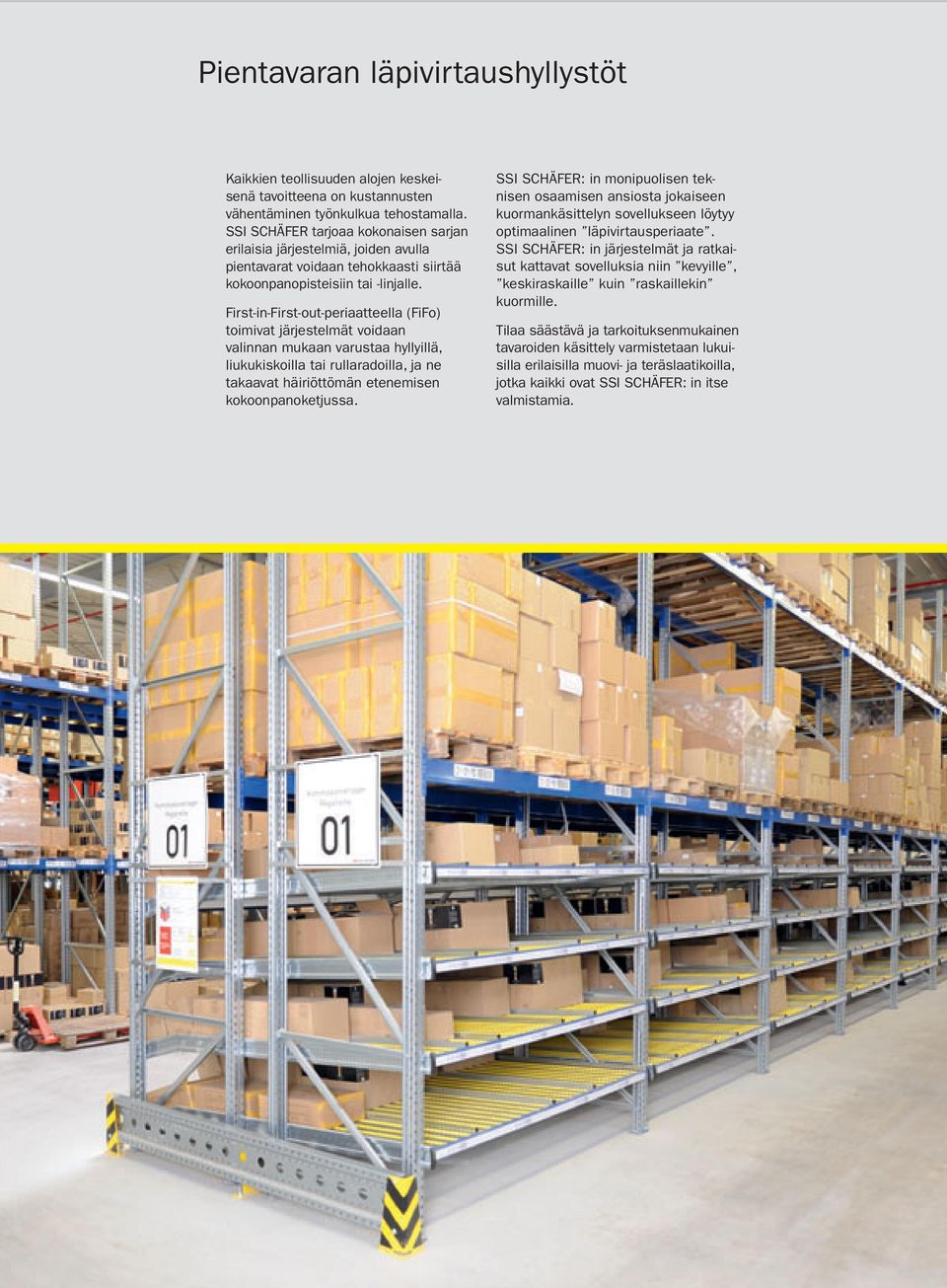

2 Pientavaran läpivirtaushyllystöt Kaikkien teollisuuden alojen keskeisenä tavoitteena on kustannusten vähentäminen työnkulkua tehostamalla. SSI SCHÄFER tarjoaa kokonaisen sarjan erilaisia järjestelmiä, joiden avulla pientavarat voidaan tehokkaasti siirtää kokoonpanopisteisiin tai -linjalle. First-in-First-out-periaatteella (FiFo) toimivat järjestelmät voidaan valinnan mukaan varustaa hyllyillä, liukukiskoilla tai rullaradoilla, ja ne takaavat häiriöttömän etenemisen kokoonpanoketjussa. SSI SCHÄFER: in monipuolisen teknisen osaamisen ansiosta jokaiseen kuormankäsittelyn sovellukseen löytyy optimaalinen läpivirtausperiaate. SSI SCHÄFER: in järjestelmät ja ratkaisut kattavat sovelluksia niin kevyille, keskiraskaille kuin raskaillekin kuormille. Tilaa säästävä ja tarkoituksenmukainen tavaroiden käsittely varmistetaan lukuisilla erilaisilla muovi- ja teräslaatikoilla, jotka kaikki ovat SSI SCHÄFER: in itse valmistamia.

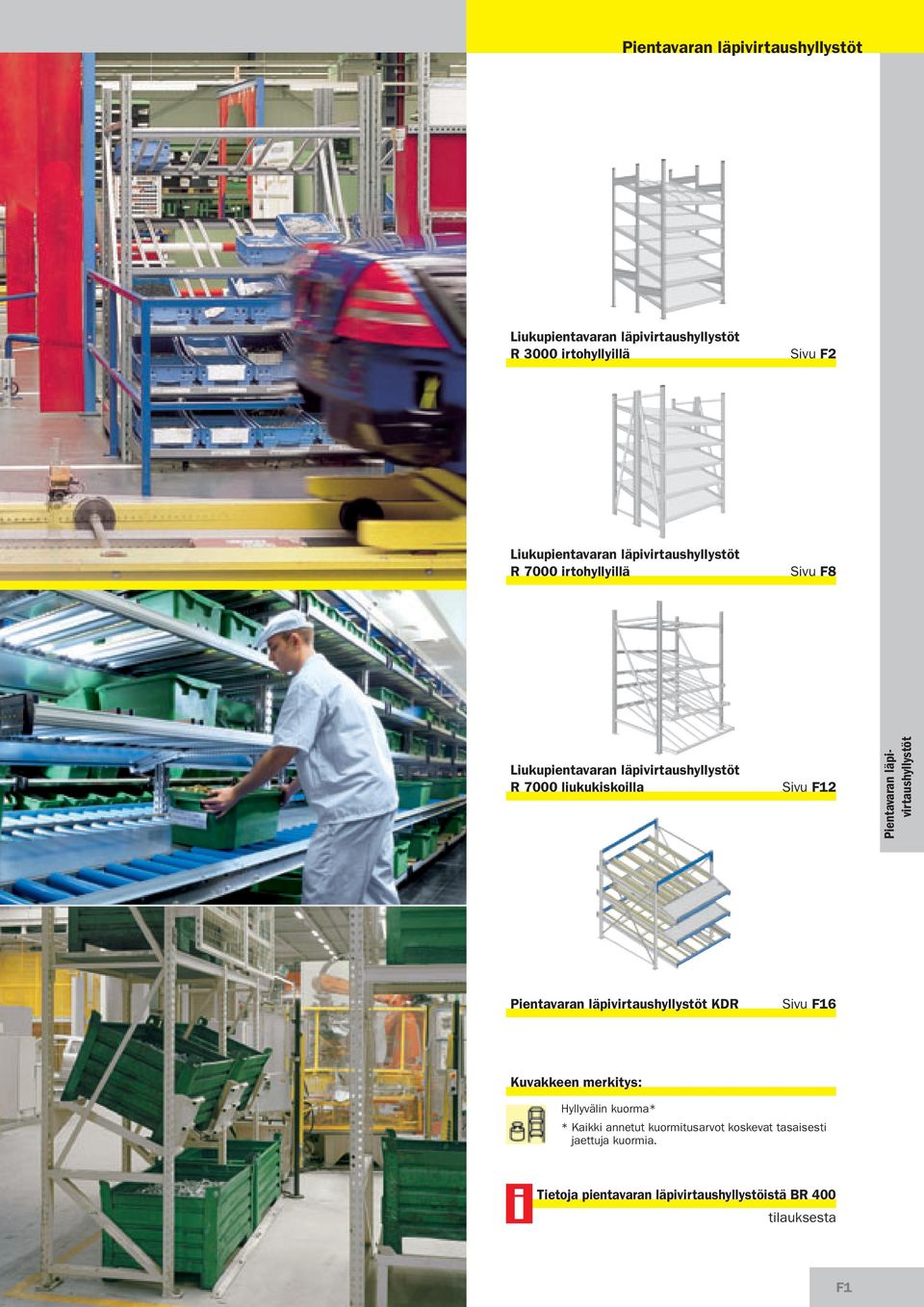

3 Pientavaran läpivirtaushyllystöt Liukupientavaran läpivirtaushyllystöt R 3000 irtohyllyillä Sivu F2 Liukupientavaran läpivirtaushyllystöt R 7000 irtohyllyillä Sivu F8 Liukupientavaran läpivirtaushyllystöt R 7000 liukukiskoilla Sivu F12 Pientavaran läpivirtaushyllystöt Pientavaran läpivirtaushyllystöt KDR Sivu F16 Kuvakkeen merkitys: Hyllyvälin kuorma* * Kaikki annetut kuormitusarvot koskevat tasaisesti jaettuja kuormia. i Tietoja pientavaran läpivirtaushyllystöistä BR 400 tilauksesta F1

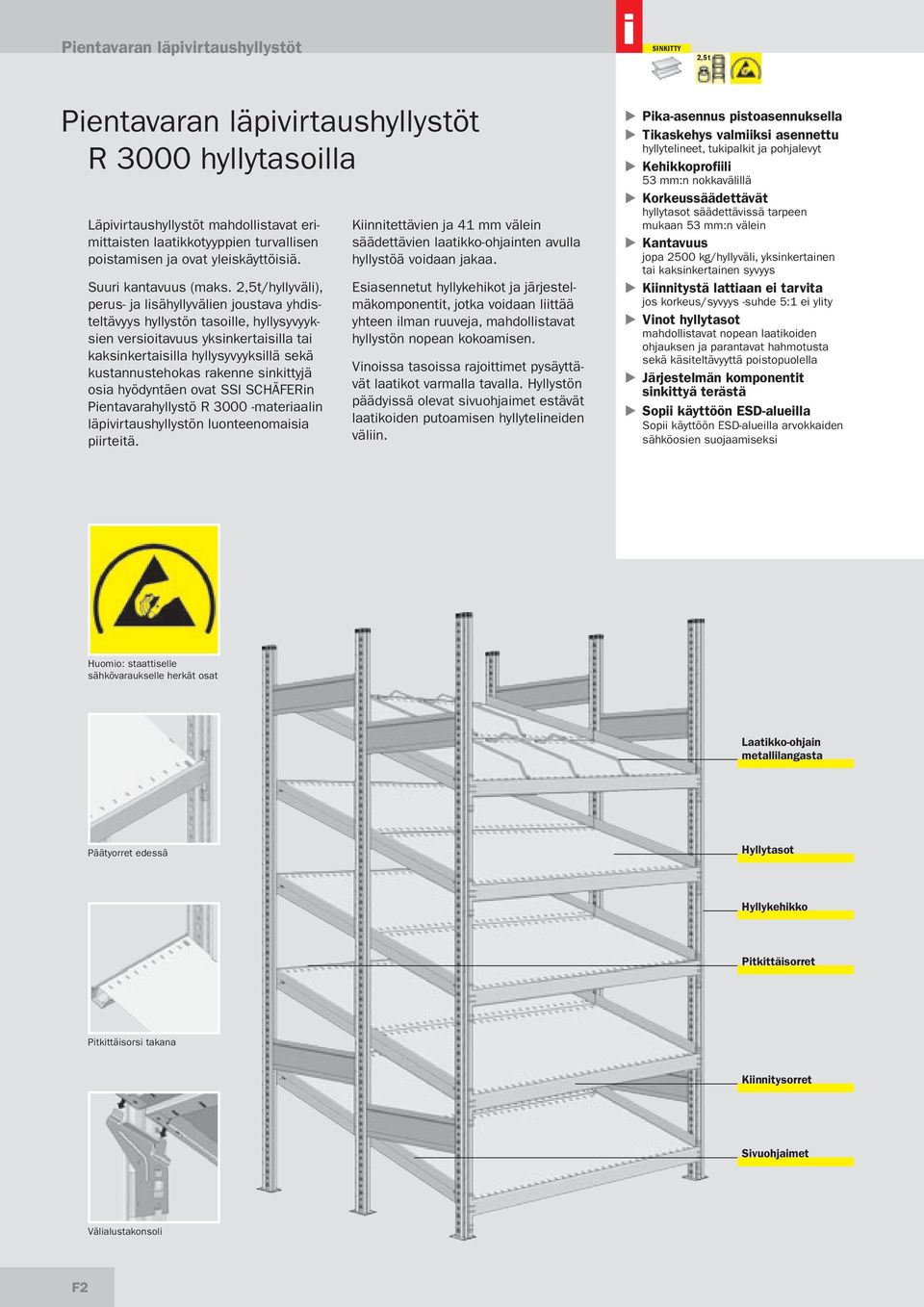

4 Pientavaran läpivirtaushyllystöt i SINKITTY 2,5 t Pientavaran läpivirtaushyllystöt R 3000 hyllytasoilla Läpivirtaushyllystöt mahdollistavat erimittaisten laatikkotyyppien turvallisen poistamisen ja ovat yleiskäyttöisiä. Suuri kantavuus (maks. 2,5t/hyllyväli), perus- ja lisähyllyvälien joustava yhdisteltävyys hyllystön tasoille, hyllysyvyyksien versioitavuus yksinkertaisilla tai kaksinkertaisilla hyllysyvyyksillä sekä kustannustehokas rakenne sinkittyjä osia hyödyntäen ovat SSI SCHÄFERin Pientavarahyllystö R materiaalin läpivirtaushyllystön luonteenomaisia piirteitä. Kiinnitettävien ja 41 mm välein säädettävien laatikko-ohjainten avulla hyllystöä voidaan jakaa. Esiasennetut hyllykehikot ja järjestelmäkomponentit, jotka voidaan liittää yhteen ilman ruuveja, mahdollistavat hyllystön nopean kokoamisen. Vinoissa tasoissa rajoittimet pysäyttävät laatikot varmalla tavalla. Hyllystön päädyissä olevat sivuohjaimet estävät laatikoiden putoamisen hyllytelineiden väliin. Pika-asennus pistoasennuksella Tikaskehys valmiiksi asennettu hyllytelineet, tukipalkit ja pohjalevyt Kehikkoprofiili 53 mm:n nokkavälillä Korkeussäädettävät hyllytasot säädettävissä tarpeen mukaan 53 mm:n välein Kantavuus jopa 2500 kg/hyllyväli, yksinkertainen tai kaksinkertainen syvyys Kiinnitystä lattiaan ei tarvita jos korkeus/syvyys -suhde 5:1 ei ylity Vinot hyllytasot mahdollistavat nopean laatikoiden ohjauksen ja parantavat hahmotusta sekä käsiteltävyyttä poistopuolella Järjestelmän komponentit sinkittyä terästä Sopii käyttöön ESD-alueilla Sopii käyttöön ESD-alueilla arvokkaiden sähköosien suojaamiseksi Huomio: staattiselle sähkövaraukselle herkät osat Laatikko-ohjain metallilangasta Päätyorret edessä Hyllytasot Hyllykehikko Pitkittäisorret Pitkittäisorsi takana Kiinnitysorret Sivuohjaimet Välialustakonsoli F2

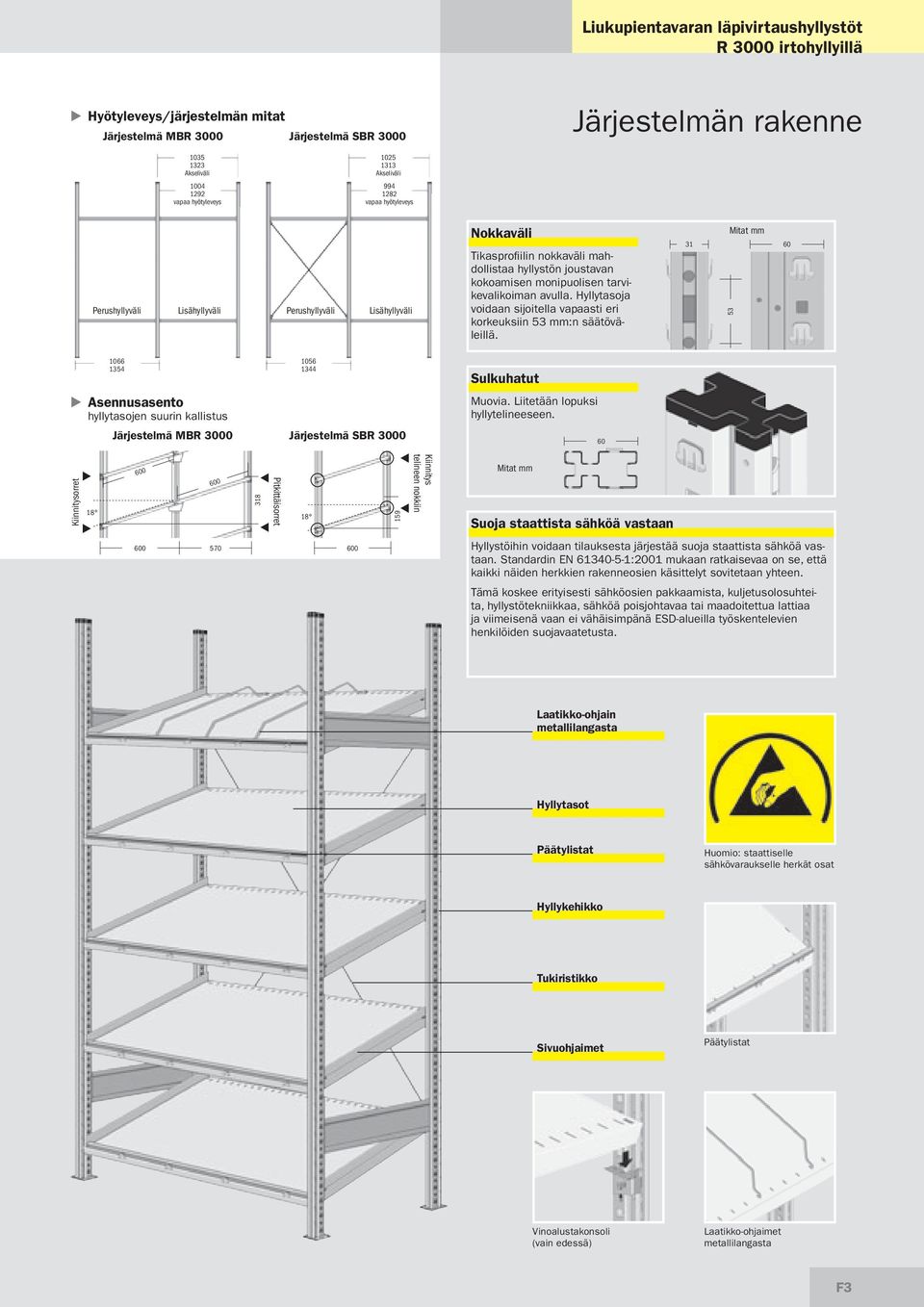

5 Liukupientavaran läpivirtaushyllystöt R 3000 irtohyllyillä Hyötyleveys/järjestelmän mitat Järjestelmä MBR 3000 Järjestelmä SBR 3000 Järjestelmän rakenne Akseliväli vapaa hyötyleveys Akseliväli vapaa hyötyleveys Perushyllyväli Lisähyllyväli Perushyllyväli Lisähyllyväli Nokkaväli Tikasprofi ilin nokkaväli mahdollistaa hyllystön joustavan kokoamisen monipuolisen tarvikevalikoiman avulla. Hyllytasoja voidaan sijoitella vapaasti eri korkeuksiin 53 mm:n säätöväleillä. Mitat mm Asennusasento hyllytasojen suurin kallistus Järjestelmä MBR Järjestelmä SBR 3000 Sulkuhatut Muovia. Liitetään lopuksi hyllytelineeseen. 60 Kiinnitysorret Pitkittäisorret Kiinnitys telineen nokkiin Mitat mm Suoja staattista sähköä vastaan Hyllystöihin voidaan tilauksesta järjestää suoja staattista sähköä vastaan. Standardin EN :2001 mukaan ratkaisevaa on se, että kaikki näiden herkkien rakenneosien käsittelyt sovitetaan yhteen. Tämä koskee erityisesti sähköosien pakkaamista, kuljetusolosuhteita, hyllystötekniikkaa, sähköä poisjohtavaa tai maadoitettua lattiaa ja viimeisenä vaan ei vähäisimpänä ESD-alueilla työskentelevien henkilöiden suojavaatetusta. Laatikko-ohjain metallilangasta Hyllytasot Päätylistat Huomio: staattiselle sähkövaraukselle herkät osat Hyllykehikko Tukiristikko Sivuohjaimet Päätylistat Vinoalustakonsoli (vain edessä) Laatikko-ohjaimet metallilangasta F3

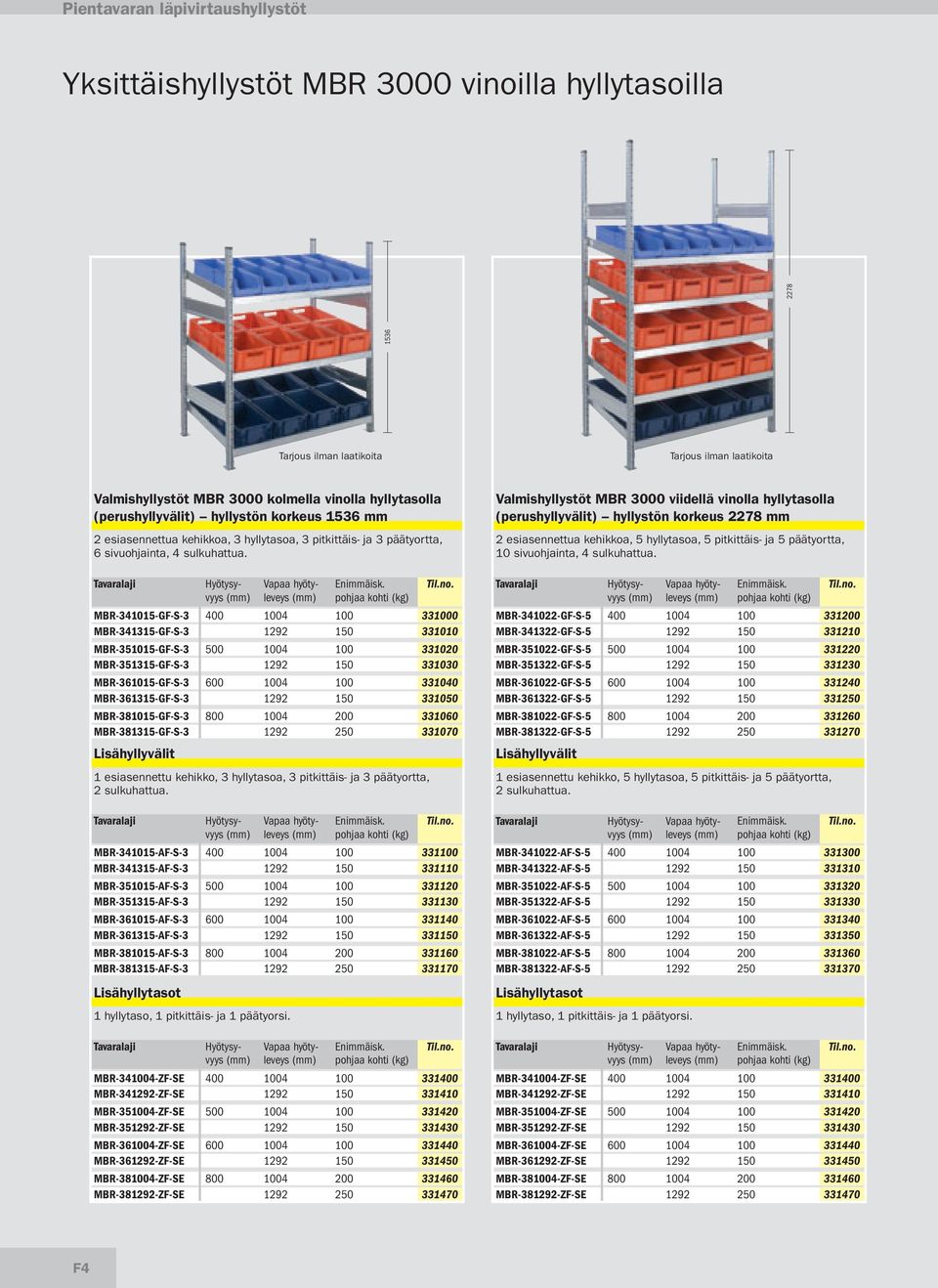

6 Pientavaran läpivirtaushyllystöt Yksittäishyllystöt MBR 3000 vinoilla hyllytasoilla Tarjous ilman laatikoita Tarjous ilman laatikoita Valmishyllystöt MBR 3000 kolmella vinolla hyllytasolla (perushyllyvälit) hyllystön korkeus 1536 mm 2 esiasennettua kehikkoa, 3 hyllytasoa, 3 pitkittäis- ja 3 päätyortta, 6 sivuohjainta, 4 sulkuhattua. Vapaa hyötyleveys Enimmäisk. pohjaa kohti (kg) MBR GF-S MBR GF-S MBR GF-S MBR GF-S MBR GF-S MBR GF-S MBR GF-S MBR GF-S Lisähyllyvälit 1 esiasennettu kehikko, 3 hyllytasoa, 3 pitkittäis- ja 3 päätyortta, 2 sulkuhattua. Valmishyllystöt MBR 3000 viidellä vinolla hyllytasolla (perushyllyvälit) hyllystön korkeus 2278 mm 2 esiasennettua kehikkoa, 5 hyllytasoa, 5 pitkittäis- ja 5 päätyortta, 10 sivuohjainta, 4 sulkuhattua. Vapaa hyötyleveys Enimmäisk. pohjaa kohti (kg) MBR GF-S MBR GF-S MBR GF-S MBR GF-S MBR GF-S MBR GF-S MBR GF-S MBR GF-S Lisähyllyvälit 1 esiasennettu kehikko, 5 hyllytasoa, 5 pitkittäis- ja 5 päätyortta, 2 sulkuhattua. Vapaa hyötyleveys Enimmäisk. pohjaa kohti (kg) MBR AF-S MBR AF-S MBR AF-S MBR AF-S MBR AF-S MBR AF-S MBR AF-S MBR AF-S Lisähyllytasot Vapaa hyötyleveys Enimmäisk. pohjaa kohti (kg) MBR AF-S MBR AF-S MBR AF-S MBR AF-S MBR AF-S MBR AF-S MBR AF-S MBR AF-S Lisähyllytasot 1 hyllytaso, 1 pitkittäis- ja 1 päätyorsi. 1 hyllytaso, 1 pitkittäis- ja 1 päätyorsi. Vapaa hyötyleveys Enimmäisk. pohjaa kohti (kg) MBR ZF-SE MBR ZF-SE MBR ZF-SE MBR ZF-SE MBR ZF-SE MBR ZF-SE MBR ZF-SE MBR ZF-SE Vapaa hyötyleveys Enimmäisk. pohjaa kohti (kg) MBR ZF-SE MBR ZF-SE MBR ZF-SE MBR ZF-SE MBR ZF-SE MBR ZF-SE MBR ZF-SE MBR ZF-SE F4

7 Liukupientavaran läpivirtaushyllystöt R 3000 irtohyllyillä Kaksoishyllystöt MBR 3000 vinoilla hyllytasoilla Tarjous ilman laatikoita Tarjous ilman laatikoita Valmishyllystöt MBR 3000 kolmella vinolla hyllytasolla (perushyllyvälit) hyllystön korkeus 1536 mm 2 esiasennettua kehikkoa, 6 hyllytasoa, 3 pitkittäis- ja 3 päätyortta, 6 välialustakonsolia, 12 sivuohjainta, 4 sulkuhattua. Vapaa hyötyleveys Enimmäisk. pohjaa kohti (kg) MBR GF-SS MBR GF-SS MBR GF-SS MBR GF-SS MBR GF-SS MBR GF-SS Valmishyllystöt MBR 3000 viidellä vinolla hyllytasolla (perushyllyvälit) hyllystön korkeus 2278 mm 2 esiasennettua kehikkoa, 10 hyllytasoa, 5 pitkittäis- ja 5 päätyortta, 10 välialustakonsolia, 20 sivuohjainta, 4 sulkuhattua. Vapaa hyötyleveys Enimmäisk. pohjaa kohti (kg) MBR GF-SS MBR GF-SS MBR GF-SS MBR GF-SS MBR GF-SS MBR GF-SS Lisähyllyvälit 1 esiasennettu kehikko, 6 hyllytasoa, 3 pitkittäis- ja 3 päätyortta, 6 välialustakonsolia, 2 sulkuhattua. Vapaa hyötyleveys Enimmäisk. pohjaa kohti (kg) MBR AF-SS MBR AF-SS MBR AF-SS MBR AF-SS MBR AF-SS MBR AF-SS Lisähyllyvälit 1 esiasennettu kehikko, 10 hyllytasoa, 5 pitkittäis- ja 5 päätyortta, 10 välialustakonsolia, 2 sulkuhattua. Vapaa hyötyleveys Enimmäisk. pohjaa kohti (kg) MBR AF-SS MBR AF-SS MBR AF-SS MBR AF-SS MBR AF-SS MBR AF-SS Lisähyllytasot Lisähyllytasot 2 hyllytasoa, 1 pitkittäis- ja 1 päätyorsi, 2 välialustakonsolia. 2 hyllytasoa, 1 pitkittäis- ja 1 päätyorsi, 2 välialustakonsolia. Vapaa hyötyleveys Enimmäisk. pohjaa kohti (kg) MBR ZF-SD MBR ZF-SD MBR ZF-SD MBR ZF-SD MBR ZF-SD MBR ZF-SD Vapaa hyötyleveys Enimmäisk. pohjaa kohti (kg) MBR ZF-SD MBR ZF-SD MBR ZF-SD MBR ZF-SD MBR ZF-SD MBR ZF-SD F5

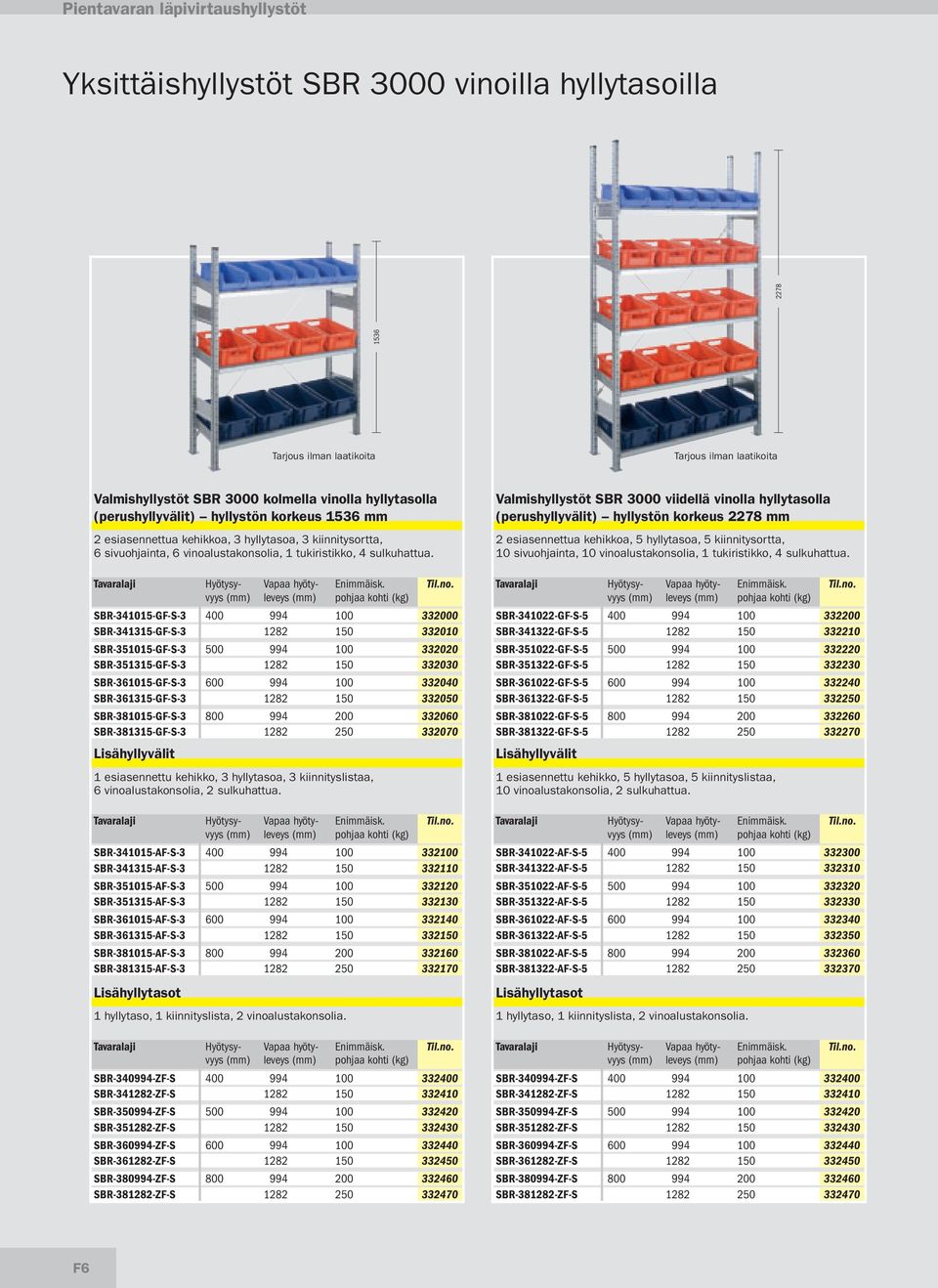

8 Pientavaran läpivirtaushyllystöt Yksittäishyllystöt SBR 3000 vinoilla hyllytasoilla Tarjous ilman laatikoita Tarjous ilman laatikoita Valmishyllystöt SBR 3000 kolmella vinolla hyllytasolla (perushyllyvälit) hyllystön korkeus 1536 mm 2 esiasennettua kehikkoa, 3 hyllytasoa, 3 kiinnitysortta, 6 sivuohjainta, 6 vinoalustakonsolia, 1 tukiristikko, 4 sulkuhattua. Vapaa hyötyleveys Enimmäisk. pohjaa kohti (kg) SBR GF-S SBR GF-S SBR GF-S SBR GF-S SBR GF-S SBR GF-S SBR GF-S SBR GF-S Lisähyllyvälit 1 esiasennettu kehikko, 3 hyllytasoa, 3 kiinnityslistaa, 6 vinoalustakonsolia, 2 sulkuhattua. Valmishyllystöt SBR 3000 viidellä vinolla hyllytasolla (perushyllyvälit) hyllystön korkeus 2278 mm 2 esiasennettua kehikkoa, 5 hyllytasoa, 5 kiinnitysortta, 10 sivuohjainta, 10 vinoalustakonsolia, 1 tukiristikko, 4 sulkuhattua. Vapaa hyötyleveys Enimmäisk. pohjaa kohti (kg) SBR GF-S SBR GF-S SBR GF-S SBR GF-S SBR GF-S SBR GF-S SBR GF-S SBR GF-S Lisähyllyvälit 1 esiasennettu kehikko, 5 hyllytasoa, 5 kiinnityslistaa, 10 vinoalustakonsolia, 2 sulkuhattua. Vapaa hyötyleveys Enimmäisk. pohjaa kohti (kg) SBR AF-S SBR AF-S SBR AF-S SBR AF-S SBR AF-S SBR AF-S SBR AF-S SBR AF-S Lisähyllytasot Vapaa hyötyleveys Enimmäisk. pohjaa kohti (kg) SBR AF-S SBR AF-S SBR AF-S SBR AF-S SBR AF-S SBR AF-S SBR AF-S SBR AF-S Lisähyllytasot 1 hyllytaso, 1 kiinnityslista, 2 vinoalustakonsolia. 1 hyllytaso, 1 kiinnityslista, 2 vinoalustakonsolia. Vapaa hyötyleveys Enimmäisk. pohjaa kohti (kg) SBR ZF-S SBR ZF-S SBR ZF-S SBR ZF-S SBR ZF-S SBR ZF-S SBR ZF-S SBR ZF-S Vapaa hyötyleveys Enimmäisk. pohjaa kohti (kg) SBR ZF-S SBR ZF-S SBR ZF-S SBR ZF-S SBR ZF-S SBR ZF-S SBR ZF-S SBR ZF-S F6

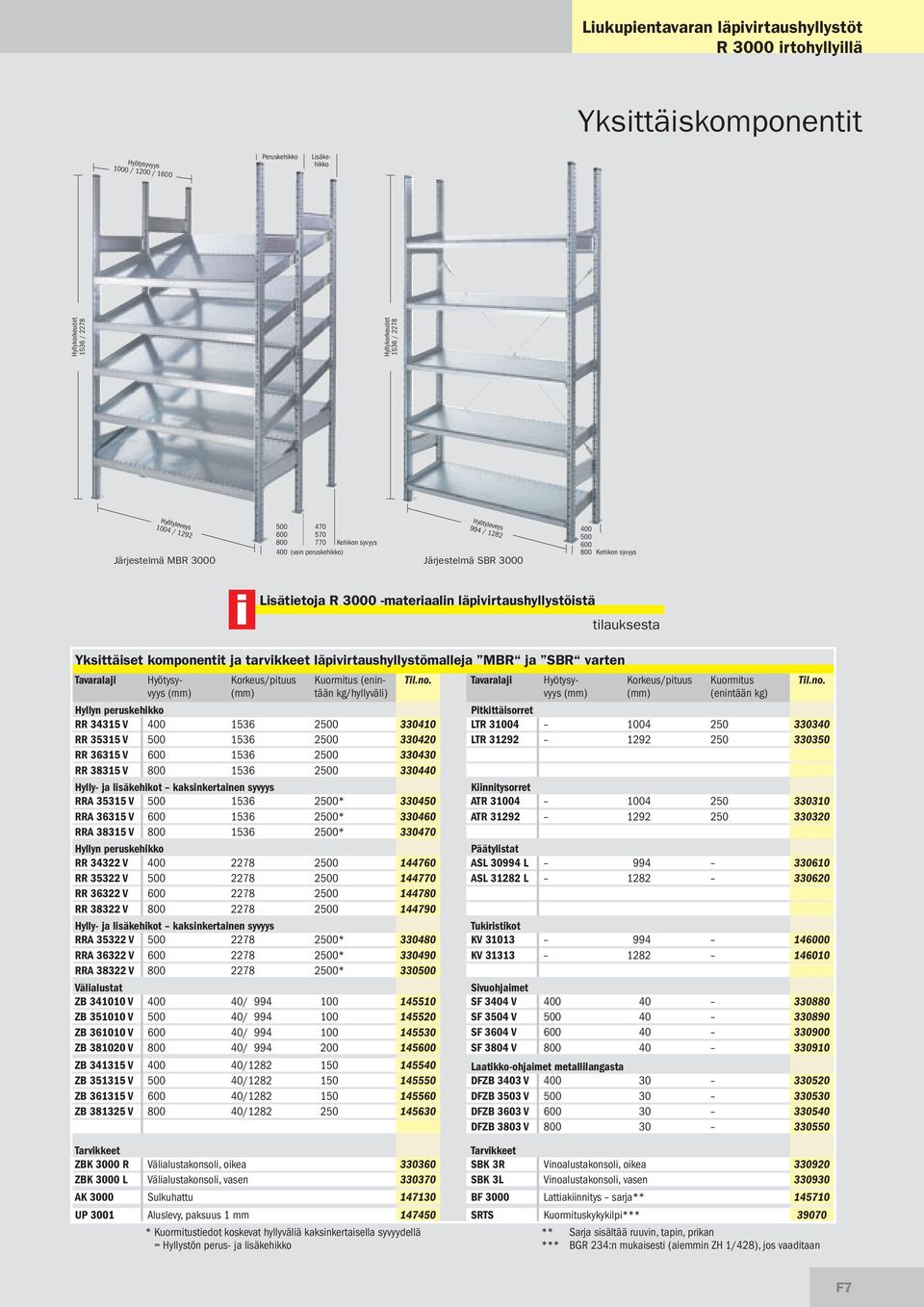

9 Liukupientavaran läpivirtaushyllystöt R 3000 irtohyllyillä Yksittäiskomponentit 1000 / 1200 / 1600 Peruskehikko Hyllykorkeudet 1536 / 2278 Hyllykorkeudet 1536 / 2278 Hyötyleveys 1004 / Kehikon syvyys 400 (vain peruskehikko) Järjestelmä MBR 3000 Järjestelmä SBR 3000 i Hyötyleveys 994 / Kehikon syvyys Lisäkehikko Yksittäiset komponentit ja tarvikkeet läpivirtaushyllystömalleja MBR ja SBR varten Korkeus/pituus Kuormitus (enin- Hyötysy- Korkeus/pituus tään kg/hyllyväli) vyys Hyllyn peruskehikko RR V RR V RR V RR V Hylly- ja lisäkehikot kaksinkertainen syvyys RRA V * RRA V * RRA V * Hyllyn peruskehikko RR V RR V RR V RR V Hylly- ja lisäkehikot kaksinkertainen syvyys RRA V * RRA V * RRA V * Välialustat ZB V / ZB V / ZB V / ZB V / ZB V / ZB V / ZB V / ZB V / Lisätietoja R materiaalin läpivirtaushyllystöistä tilauksesta Kuormitus (enintään kg) Pitkittäisorret LTR LTR Kiinnitysorret ATR ATR Päätylistat ASL L ASL L Tukiristikot KV KV Sivuohjaimet SF 3404 V SF 3504 V SF 3604 V SF 3804 V Laatikko-ohjaimet metallilangasta DFZB 3403 V DFZB 3503 V DFZB 3603 V DFZB 3803 V Tarvikkeet ZBK 3000 R Välialustakonsoli, oikea ZBK 3000 L Välialustakonsoli, vasen AK 3000 Sulkuhattu UP 3001 Aluslevy, paksuus 1 mm * Kuormitustiedot koskevat hyllyväliä kaksinkertaisella syvyydellä = Hyllystön perus- ja lisäkehikko Tarvikkeet SBK 3R Vinoalustakonsoli, oikea SBK 3L Vinoalustakonsoli, vasen BF 3000 Lattiakiinnitys sarja** SRTS Kuormituskykykilpi*** ** Sarja sisältää ruuvin, tapin, prikan *** BGR 234:n mukaisesti (aiemmin ZH 1/428), jos vaaditaan F7

10 Pientavaran läpivirtaushyllystöt Pientavaran läpivirtaushyllystöt R 7000 irtohyllyillä Irtohyllyillä varustetut pientavaran läpivirtaushyllystöt soveltuvat kaikille laatikkotyypeille ja erikokoisille laatikoille ja ovat siksi yleiskäyttöisiä. Korkea kuormitettavuus, jopa 2,5 t per hyllyväli, perus- ja lisähyllyvälien tuoma joustavuus, yksittäis- ja kaksoishyllystöjen mahdollistamat vaihtelevat hyllysyvyydet ja edulliset runkorakenteet merkitsevät suosittuja ja hyväksi todettuja hyllystöjä suoraan SSI SCHÄFER: in varastosta. Lisää joustavuutta hyllyvälien jakamiseen tuovat 41 mm välein vapaasti seisovat väliseinät (lukuunottamatta hyllypituutta 870 mm). Esiasennetut hyllykehikot ja ilman ruuveja toisiinsa kiinnitettävät järjestelmäosat mahdollistavat näiden hyllystöjen nopean kokoonpanon. Eri kaltevuudelle säädettävillä tasoilla tavarat pysähtyvät turvallisesti vasteorsiin. Ja sivuohjaimet estävät tavaroiden putoamisen hyllykehikoiden väliin. i KIRKKAANHOPEA 2,5 t Orret Hyllytasot Sivuohjaimet SINKITTY Kehikot Konsolit Sovitin Kevyt ja nopea kokoonpano Seisontavakaa ja tukeva Esiasennetut hyllykehikot Hyllyrivien pituus valinnainen Perus- ja lisärakenteet Kaltevat kiihdytysradat automaattinen liuku ottopuolelle parantaa tavaraan tarttumista Keskenään yhdisteltävissä optimaaliseen sovitukseen työnkulun kanssa Säädettävä korkeus hyllytasot ovat vapaasti säädettävissä 53 mm välein Sivuohjaimet ohjaavat laatikoita tasolla Yksittäistavaroiden läpivirtaus suoraan kokoonpanopisteelle First-in-First-out-periaate (FiFo) valinnan mukaan joko irtohyllyillä tai liukuradoilla Kustannuksia säästävä Hyllykehikot Hyllytasot Vasteorret Pitkittäisorret Sivuohjaimet F8

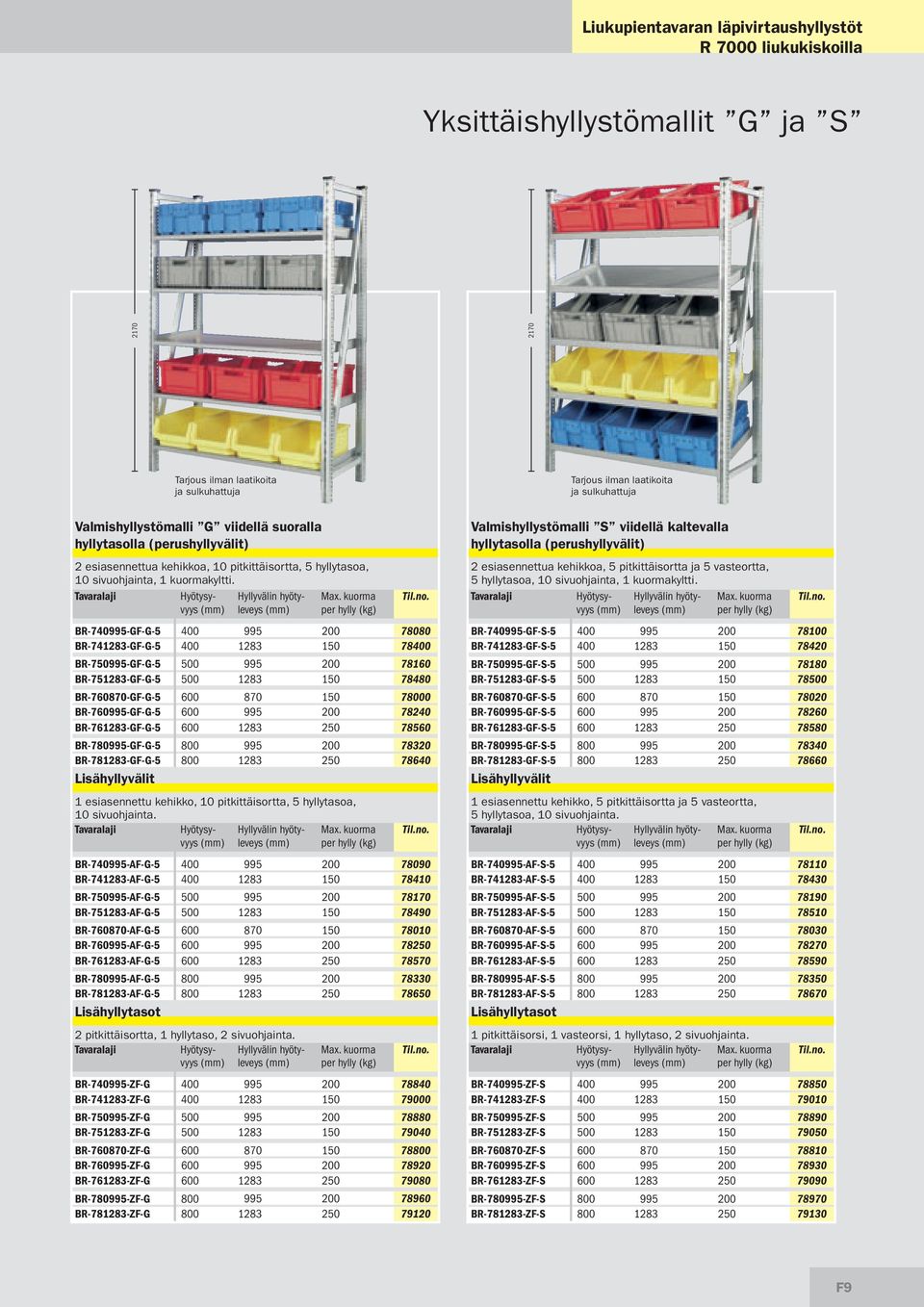

11 Liukupientavaran läpivirtaushyllystöt R 7000 liukukiskoilla Yksittäishyllystömallit G ja S Tarjous ilman laatikoita ja sulkuhattuja Tarjous ilman laatikoita ja sulkuhattuja Valmishyllystömalli G viidellä suoralla hyllytasolla (perushyllyvälit) 2 esiasennettua kehikkoa, 10 pitkittäisortta, 5 hyllytasoa, 10 sivuohjainta, 1 kuormakyltti. Hyllyvälin hyötyleveys Max. kuorma per hylly (kg) BR GF-G BR GF-G BR GF-G BR GF-G BR GF-G BR GF-G BR GF-G BR GF-G BR GF-G Lisähyllyvälit 1 esiasennettu kehikko, 10 pitkittäisortta, 5 hyllytasoa, 10 sivuohjainta. Hyllyvälin hyötyleveys Max. kuorma per hylly (kg) BR AF-G BR AF-G BR AF-G BR AF-G BR AF-G BR AF-G BR AF-G BR AF-G BR AF-G Lisähyllytasot 2 esiasennettua kehikkoa, 5 pitkittäisortta ja 5 vasteortta, 5 hyllytasoa, 10 sivuohjainta, 1 kuormakyltti. Hyllyvälin hyötyleveys Max. kuorma per hylly (kg) 2 pitkittäisortta, 1 hyllytaso, 2 sivuohjainta. 1 pitkittäisorsi, 1 vasteorsi, 1 hyllytaso, 2 sivuohjainta. Hyllyvälin hyötyleveys Max. kuorma per hylly (kg) Hyllyvälin hyötyleveys Max. kuorma per hylly (kg) BR ZF-G BR ZF-G BR ZF-G BR ZF-G BR ZF-G BR ZF-G BR ZF-G BR ZF-G BR ZF-G Valmishyllystömalli S viidellä kaltevalla hyllytasolla (perushyllyvälit) BR GF-S BR GF-S BR GF-S BR GF-S BR GF-S BR GF-S BR GF-S BR GF-S BR GF-S Lisähyllyvälit 1 esiasennettu kehikko, 5 pitkittäisortta ja 5 vasteortta, 5 hyllytasoa, 10 sivuohjainta. Hyllyvälin hyötyleveys Max. kuorma per hylly (kg) BR AF-S BR AF-S BR AF-S BR AF-S BR AF-S BR AF-S BR AF-S BR AF-S BR AF-S Lisähyllytasot BR ZF-S BR ZF-S BR ZF-S BR ZF-S BR ZF-S BR ZF-S BR ZF-S BR ZF-S BR ZF-S F9

12 Pientavaran läpivirtaushyllystöt Kaksoishyllystömallit GS ja SS i 2,5 t Keskenään yhdisteltävissä optimaaliseen sovitukseen työnkulun kanssa Säädettävä korkeus hyllytasot ovat vapaasti säädettävissä 53 mm välein Sivuohjaimet ohjaavat laatikoita tasolla Yksittäistavaroiden läpivirtaus suoraan kokoonpanopisteelle First-in-First-out-periaate valinnan mukaan joko irtohyllyillä tai liukukiskoilla Läpivirtaushyllystön GS hyllytason suurin kaltevuus Hyllyvälin hyötyleveys Max. kuorma per hylly (kg) BR GF-GS BR GF-GS BR GF-GS BR GF-GS BR GF-GS BR GF-GS BR GF-GS BR GF-GS BR GF-GS Lisähyllyvälit Hyllyvälin hyötyleveys Max. kuorma per hylly (kg) BR AF-GS BR AF-GS BR AF-GS BR AF-GS BR AF-GS BR AF-GS BR AF-GS BR AF-GS BR AF-GS Lisähyllytasot Tarjous ilman laatikoita ja sulkuhattuja Valmishyllystömalli GS viidellä suoralla ja viidellä kaltevalla hyllytasolla (perushyllyvälit) 4 esiasennettua kehikkoa, 5 pitkittäisortta ja 5 vasteortta, 10 hyllytasokonsolia, 10 hyllytasoa, 20 sivuohjainta, 1 kuormakyltti. 2 esiasennettua kehikkoa, 5 pitkittäisortta ja 5 vasteortta, 10 hyllytasokonsolia, 10 hyllytasoa, 20 sivuohjainta. 1 pitkittäisorsi ja 1 vasteorsi, 2 hyllytasokonsolia, 2 hyllytasoa, 4 sivuohjainta. Hyllyvälin hyötyleveys Max. kuorma per hylly (kg) BR ZF-GS BR ZF-GS BR ZF-GS BR ZF-GS BR ZF-GS BR ZF-GS BR ZF-GS BR ZF-GS BR ZF-GS Valmishyllystömalli SS viidellä kaltevalla hyllytasolla (perushyllyvälit) 4 esiasennettua kehikkoa, 5 pitkittäisortta ja 5 vasteortta, 10 hyllytasokonsolia, 10 konsolisovitinta, 10 hyllytasoa, 20 sivuohjainta, 1 kuormakyltti. Tarjous ilman laatikoita ja sulkuhattuja Hyllyvälin hyötyleveys Hyllyvälin hyötyleveys Max. kuorma per hylly (kg) Max. kuorma per hylly (kg) BR GF-GS BR GF-GS BR GF-GS BR GF-GS BR GF-GS BR GF-GS BR GF-GS BR GF-GS BR GF-GS Lisähyllyvälit 2 esiasennettua kehikkoa, 5 pitkittäisortta ja 5 vasteortta, 10 hyllytasokonsolia, 10 konsolisovitinta, 10 hyllytasoa, 20 sivuohjainta. Hyllyvälin hyötyleveys Max. kuorma per hylly (kg) BR AF-SS BR AF-SS BR AF-SS BR AF-SS BR AF-SS BR AF-SS BR AF-SS BR AF-SS BR AF-SS Lisähyllytasot 1 pitkittäisorsi ja 1 vasteorsi, 2 hyllytasokonsolia, 2 konsolisovitinta, 2 hyllytasoa, 4 sivuohjainta. Läpivirtaushyllystön SS hyllytason suurin kaltevuus BR ZF-SS BR ZF-SS BR ZF-SS BR ZF-SS BR ZF-SS BR ZF-SS BR ZF-SS BR ZF-SS BR ZF-SS F10

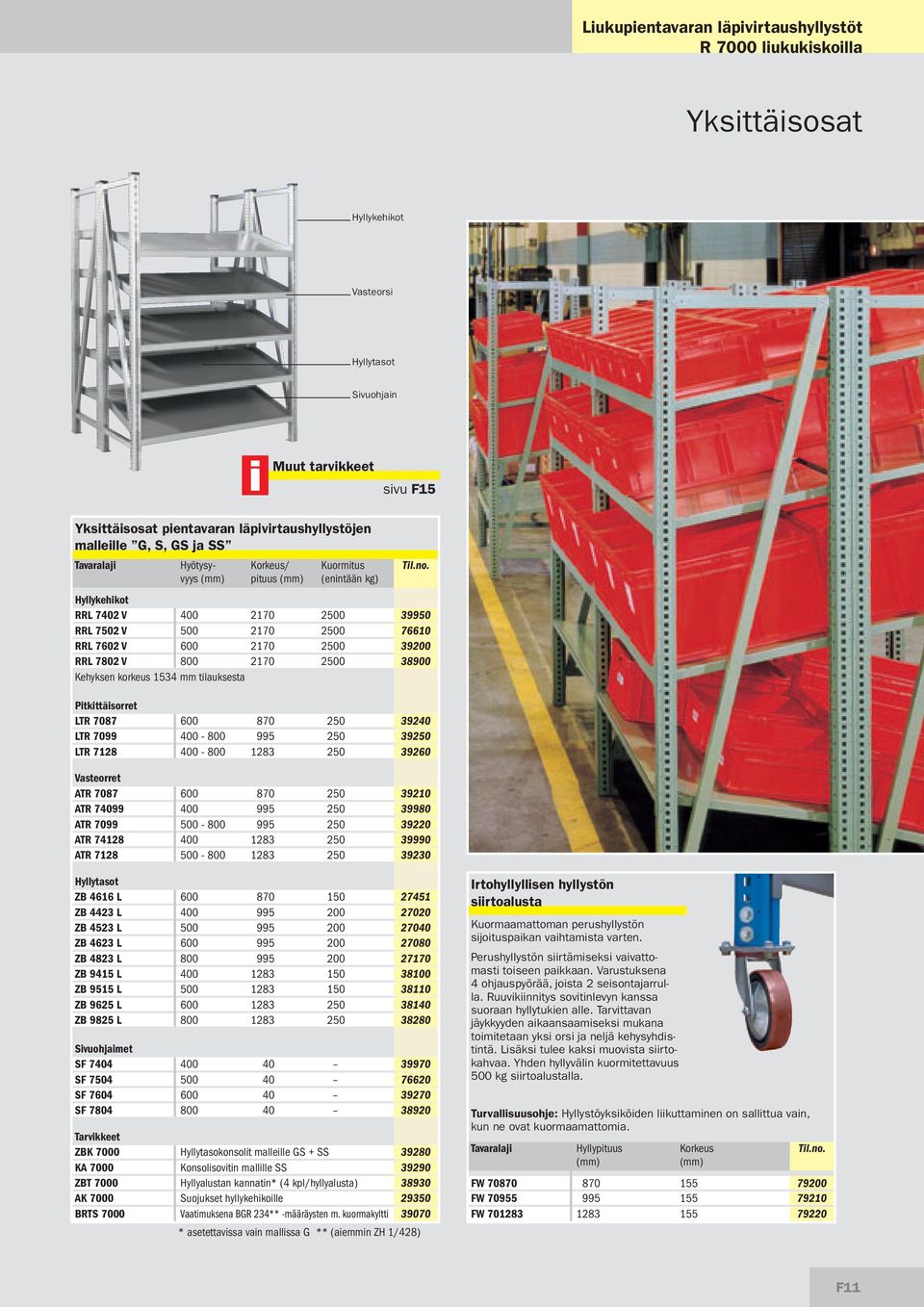

13 Liukupientavaran läpivirtaushyllystöt R 7000 liukukiskoilla Yksittäisosat Hyllykehikot Vasteorsi Hyllytasot Sivuohjain i Muut tarvikkeet sivu F15 Yksittäisosat pientavaran läpivirtaushyllystöjen malleille G, S, GS ja SS Korkeus/ pituus Kuormitus (enintään kg) Hyllykehikot RRL 7402 V RRL 7502 V RRL 7602 V RRL 7802 V Kehyksen korkeus 1534 mm tilauksesta Pitkittäisorret LTR LTR LTR Vasteorret ATR ATR ATR ATR ATR Hyllytasot ZB 4616 L ZB 4423 L ZB 4523 L ZB 4623 L ZB 4823 L ZB 9415 L ZB 9515 L ZB 9625 L ZB 9825 L Sivuohjaimet SF SF SF SF Tarvikkeet ZBK 7000 Hyllytasokonsolit malleille GS + SS KA 7000 Konsolisovitin mallille SS ZBT 7000 Hyllyalustan kannatin* (4 kpl/hyllyalusta) AK 7000 Suojukset hyllykehikoille BRTS 7000 Vaatimuksena BGR 234** -määräysten m. kuormakyltti * asetettavissa vain mallissa G ** (aiemmin ZH 1/428) Irtohyllyllisen hyllystön siirtoalusta Kuormaamattoman perushyllystön sijoituspaikan vaihtamista varten. Perushyllystön siirtämiseksi vaivattomasti toiseen paikkaan. Varustuksena 4 ohjauspyörää, joista 2 seisontajarrulla. Ruuvikiinnitys sovitinlevyn kanssa suoraan hyllytukien alle. Tarvittavan jäykkyyden aikaansaamiseksi mukana toimitetaan yksi orsi ja neljä kehysyhdistintä. Lisäksi tulee kaksi muovista siirtokahvaa. Yhden hyllyvälin kuormitettavuus 500 kg siirtoalustalla. Turvallisuusohje: Hyllystöyksiköiden liikuttaminen on sallittua vain, kun ne ovat kuormaamattomia. Hyllypituus Korkeus FW FW FW F11

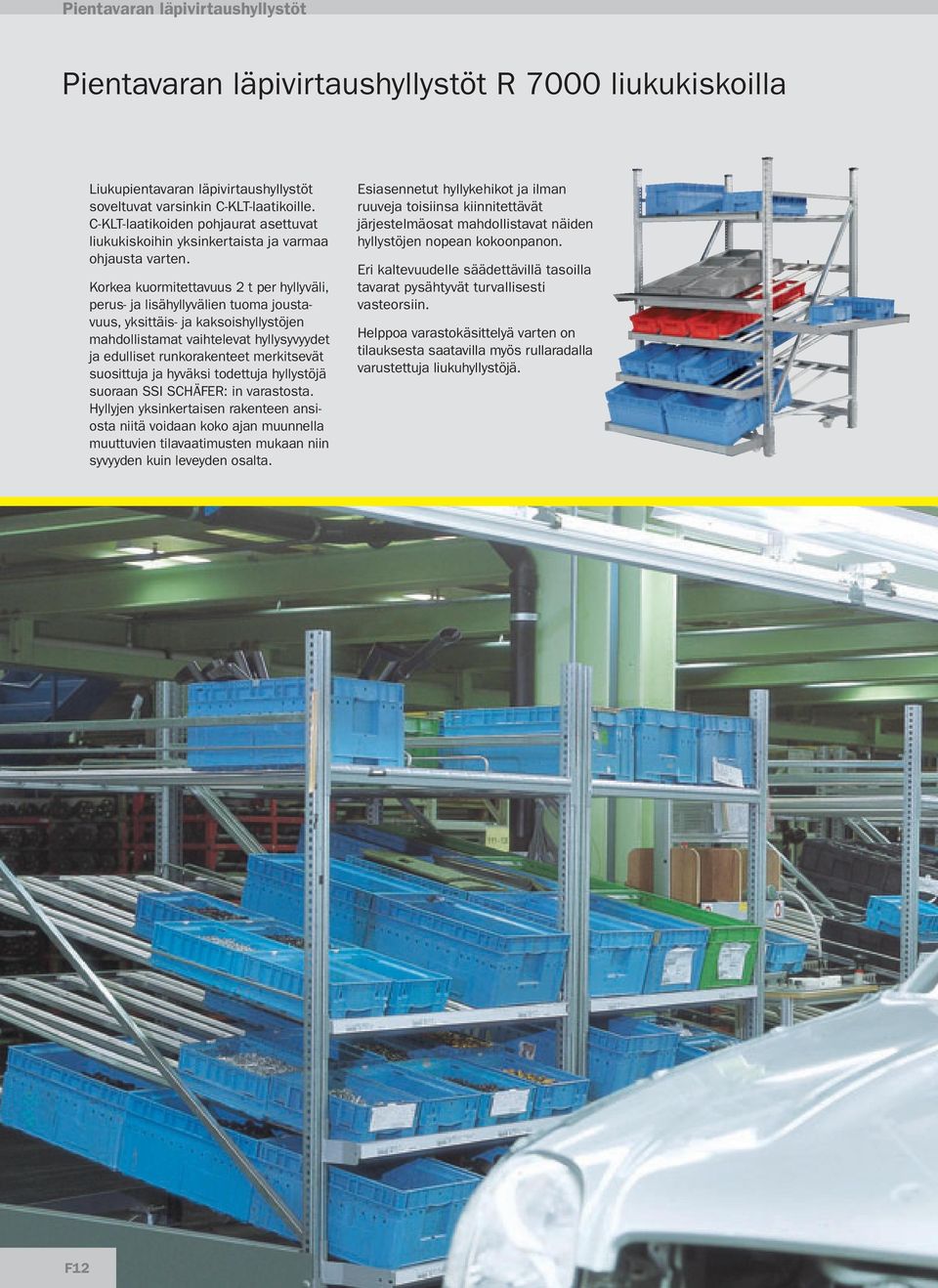

14 Pientavaran läpivirtaushyllystöt Pientavaran läpivirtaushyllystöt R 7000 liukukiskoilla Liukupientavaran läpivirtaushyllystöt soveltuvat varsinkin C-KLT-laatikoille. C-KLT-laatikoiden pohjaurat asettuvat liukukiskoihin yksinkertaista ja varmaa ohjausta varten. Korkea kuormitettavuus 2 t per hyllyväli, perus- ja lisähyllyvälien tuoma joustavuus, yksittäis- ja kaksoishyllystöjen mahdollistamat vaihtelevat hyllysyvyydet ja edulliset runkorakenteet merkitsevät suosittuja ja hyväksi todettuja hyllystöjä suoraan SSI SCHÄFER: in varastosta. Hyllyjen yksinkertaisen rakenteen ansiosta niitä voidaan koko ajan muunnella muuttuvien tilavaatimusten mukaan niin syvyyden kuin leveyden osalta. Esiasennetut hyllykehikot ja ilman ruuveja toisiinsa kiinnitettävät järjestelmäosat mahdollistavat näiden hyllystöjen nopean kokoonpanon. Eri kaltevuudelle säädettävillä tasoilla tavarat pysähtyvät turvallisesti vasteorsiin. Helppoa varastokäsittelyä varten on tilauksesta saatavilla myös rullaradalla varustettuja liukuhyllystöjä. F12

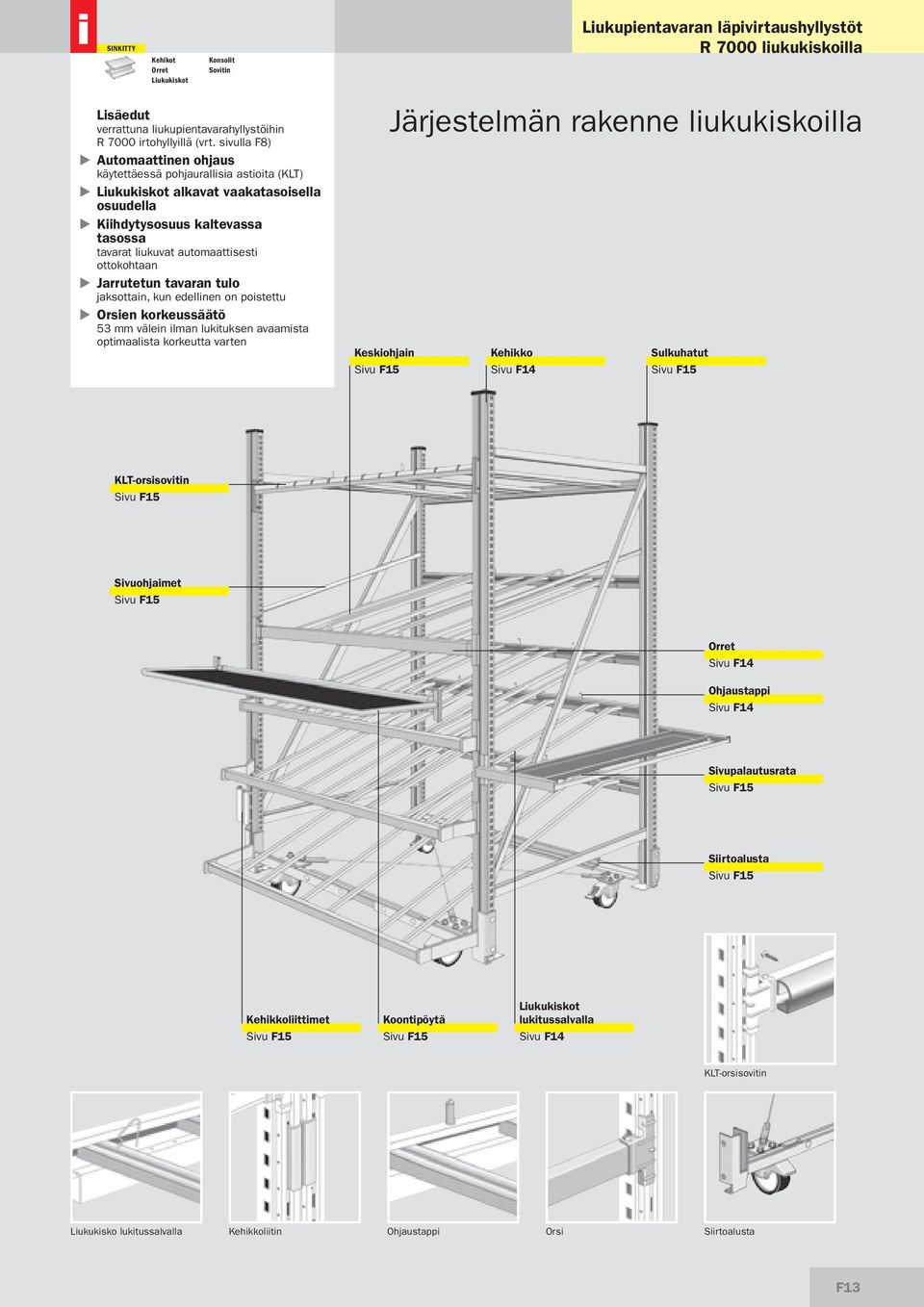

15 i SINKITTY Kehikot Orret Liukukiskot Konsolit Sovitin Liukupientavaran läpivirtaushyllystöt R 7000 liukukiskoilla Lisäedut verrattuna liukupientavarahyllystöihin R 7000 irtohyllyillä (vrt. sivulla F8) Automaattinen ohjaus käytettäessä pohjaurallisia astioita (KLT) Liukukiskot alkavat vaakatasoisella osuudella Kiihdytysosuus kaltevassa tasossa tavarat liukuvat automaattisesti ottokohtaan Jarrutetun tavaran tulo jaksottain, kun edellinen on poistettu Orsien korkeussäätö 53 mm välein ilman lukituksen avaamista optimaalista korkeutta varten Järjestelmän rakenne liukukiskoilla Keskiohjain Kehikko Sulkuhatut Sivu F15 Sivu F14 Sivu F15 KLT-orsisovitin Sivu F15 Sivuohjaimet Sivu F15 Orret Sivu F14 Ohjaustappi Sivu F14 Sivupalautusrata Sivu F15 Siirtoalusta Sivu F15 Kehikkoliittimet Sivu F15 Koontipöytä Sivu F15 Liukukiskot lukitussalvalla Sivu F14 KLT-orsisovitin Liukukisko lukitussalvalla Kehikkoliitin Ohjaustappi Orsi Siirtoalusta F13

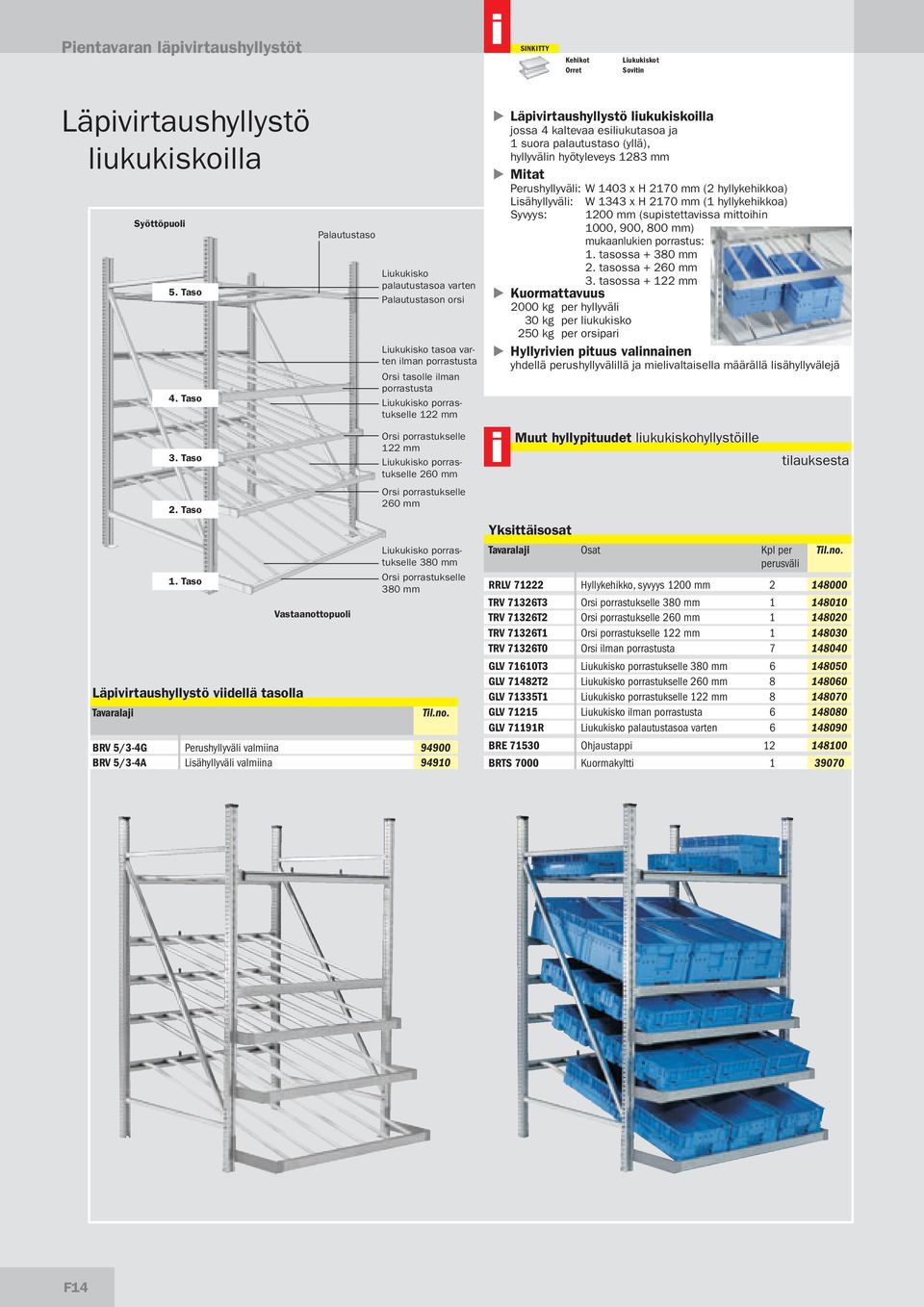

16 Pientavaran läpivirtaushyllystöt i SINKITTY Kehikot Orret Liukukiskot Sovitin Läpivirtaushyllystö liukukiskoilla Syöttöpuoli 5. Taso 4. Taso 3. Taso 2. Taso 1. Taso Läpivirtaushyllystö viidellä tasolla Palautustaso Vastaanottopuoli Liukukisko palautustasoa varten Palautustason orsi Liukukisko tasoa varten ilman porrastusta Orsi tasolle ilman porrastusta Liukukisko porrastukselle 122 mm Orsi porrastukselle 122 mm Liukukisko porrastukselle 260 mm Orsi porrastukselle 260 mm Liukukisko porrastukselle 380 mm Orsi porrastukselle 380 mm BRV 5/3-4G Perushyllyväli valmiina BRV 5/3-4A Lisähyllyväli valmiina Läpivirtaushyllystö liukukiskoilla jossa 4 kaltevaa esiliukutasoa ja 1 suora palautustaso (yllä), hyllyvälin hyötyleveys 1283 mm Mitat Perushyllyväli: W 1403 x H 2170 mm (2 hyllykehikkoa) Lisähyllyväli: W 1343 x H 2170 mm (1 hyllykehikkoa) i Syvyys: 1200 mm (supistettavissa mittoihin 1000, 900, 800 mm) mukaanlukien porrastus: 1. tasossa mm 2. tasossa mm 3. tasossa mm Kuormattavuus 2000 kg per hyllyväli 30 kg per liukukisko 250 kg per orsipari Hyllyrivien pituus valinnainen yhdellä perushyllyvälillä ja mielivaltaisella määrällä lisähyllyvälejä Muut hyllypituudet liukukiskohyllystöille Yksittäisosat Osat Kpl per perusväli tilauksesta RRLV Hyllykehikko, syvyys 1200 mm TRV 71326T3 Orsi porrastukselle 380 mm TRV 71326T2 Orsi porrastukselle 260 mm TRV 71326T1 Orsi porrastukselle 122 mm TRV 71326T0 Orsi ilman porrastusta GLV 71610T3 Liukukisko porrastukselle 380 mm GLV 71482T2 Liukukisko porrastukselle 260 mm GLV 71335T1 Liukukisko porrastukselle 122 mm GLV Liukukisko ilman porrastusta GLV 71191R Liukukisko palautustasoa varten BRE Ohjaustappi BRTS 7000 Kuormakyltti F14

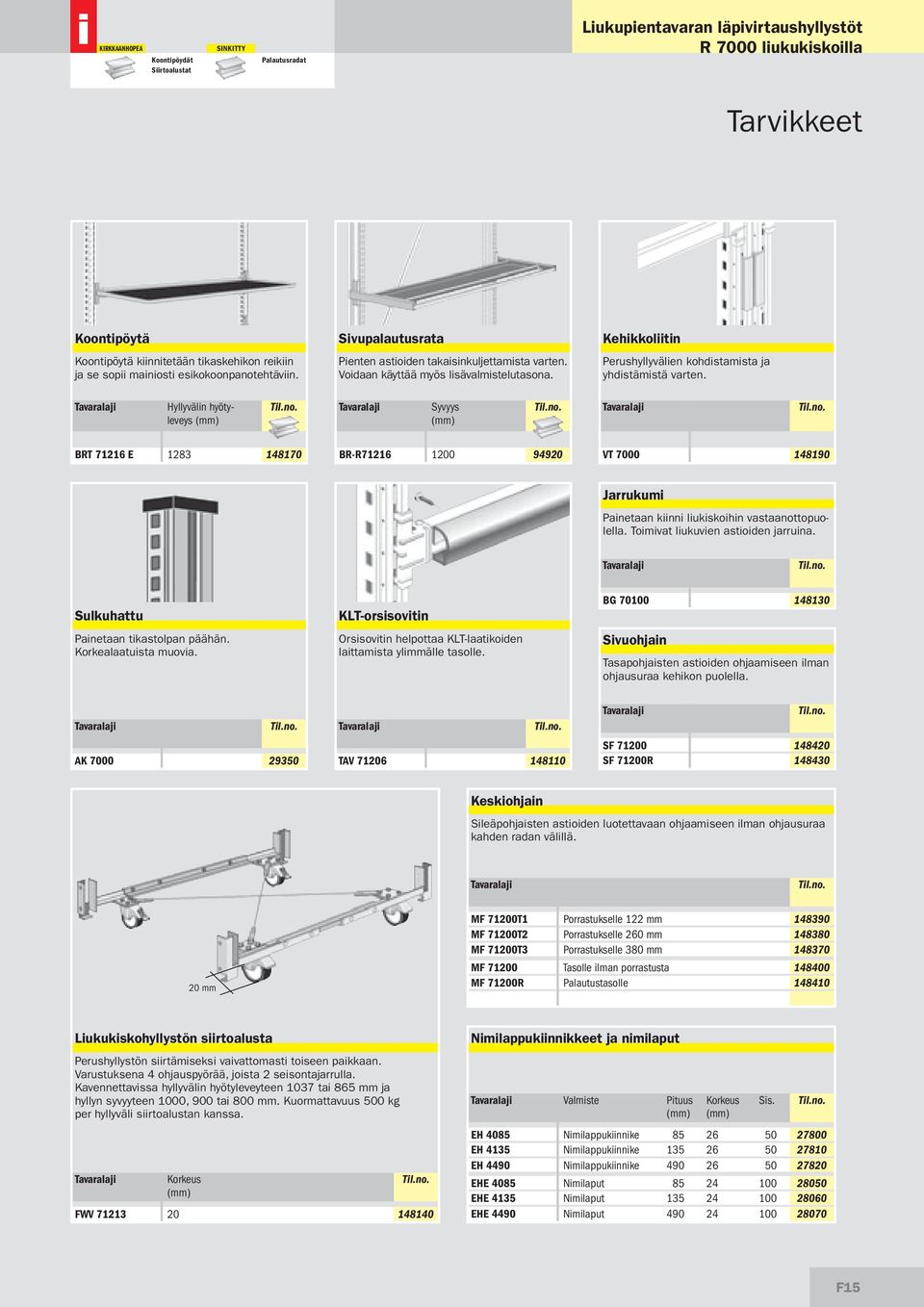

17 i KIRKKAANHOPEA Koontipöydät Siirtoalustat SINKITTY Palautusradat Liukupientavaran läpivirtaushyllystöt R 7000 liukukiskoilla Tarvikkeet Koontipöytä Sivupalautusrata Kehikkoliitin Koontipöytä kiinnitetään tikaskehikon reikiin ja se sopii mainiosti esikokoonpanotehtäviin. Pienten astioiden takaisinkuljettamista varten. Voidaan käyttää myös lisävalmistelutasona. Perushyllyvälien kohdistamista ja yhdistämistä varten. Hyllyvälin hyötyleveys Syvyys BRT E BR-R VT Jarrukumi Painetaan kiinni liukiskoihin vastaanottopuolella. Toimivat liukuvien astioiden jarruina. Sulkuhattu Painetaan tikastolpan päähän. Korkealaatuista muovia. KLT-orsisovitin Orsisovitin helpottaa KLT-laatikoiden laittamista ylimmälle tasolle. BG Sivuohjain Tasapohjaisten astioiden ohjaamiseen ilman ohjausuraa kehikon puolella. AK TAV SF SF 71200R Keskiohjain Sileäpohjaisten astioiden luotettavaan ohjaamiseen ilman ohjausuraa kahden radan välillä. 20 mm MF 71200T1 Porrastukselle 122 mm MF 71200T2 Porrastukselle 260 mm MF 71200T3 Porrastukselle 380 mm MF Tasolle ilman porrastusta MF 71200R Palautustasolle Liukukiskohyllystön siirtoalusta Perushyllystön siirtämiseksi vaivattomasti toiseen paikkaan. Varustuksena 4 ohjauspyörää, joista 2 seisontajarrulla. Kavennettavissa hyllyvälin hyötyleveyteen 1037 tai 865 mm ja hyllyn syvyyteen 1000, 900 tai 800 mm. Kuormattavuus 500 kg per hyllyväli siirtoalustan kanssa. Korkeus FWV Nimilappukiinnikkeet ja nimilaput Valmiste Pituus Korkeus Sis. EH 4085 Nimilappukiinnike EH 4135 Nimilappukiinnike EH 4490 Nimilappukiinnike EHE 4085 Nimilaput EHE 4135 Nimilaput EHE 4490 Nimilaput F15

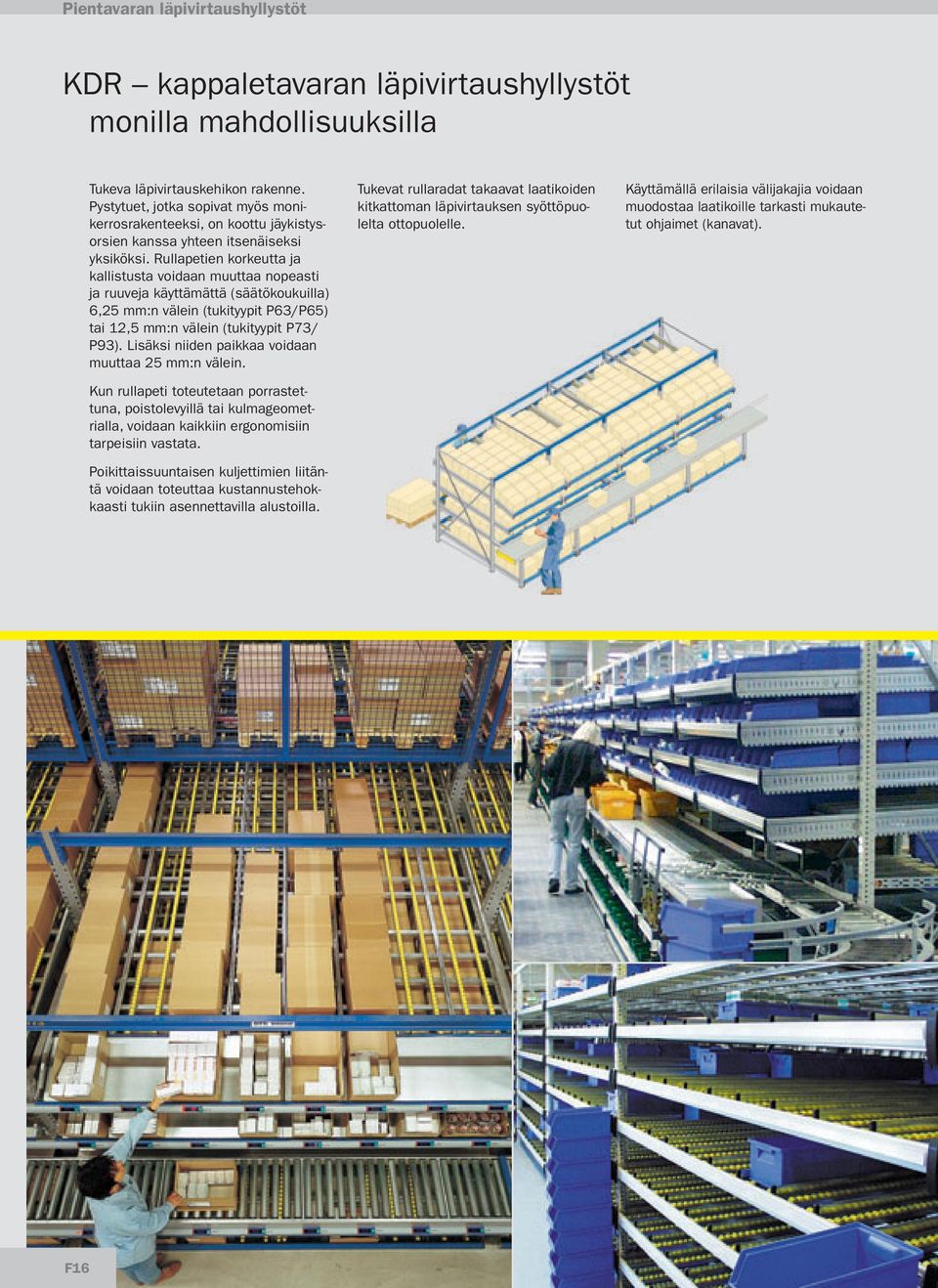

18 Pientavaran läpivirtaushyllystöt KDR kappaletavaran läpivirtaushyllystöt monilla mahdollisuuksilla Tukeva läpivirtauskehikon rakenne. Pystytuet, jotka sopivat myös monikerrosrakenteeksi, on koottu jäykistysorsien kanssa yhteen itsenäiseksi yksiköksi. Rullapetien korkeutta ja kallistusta voidaan muuttaa nopeasti ja ruuveja käyttämättä (säätökoukuilla) 6,25 mm:n välein (tukityypit P63/P65) tai 12,5 mm:n välein (tukityypit P73/ P93). Lisäksi niiden paikkaa voidaan muuttaa 25 mm:n välein. Kun rullapeti toteutetaan porrastettuna, poistolevyillä tai kulmageometrialla, voidaan kaikkiin ergonomisiin tarpeisiin vastata. Poikittaissuuntaisen kuljettimien liitäntä voidaan toteuttaa kustannustehokkaasti tukiin asennettavilla alustoilla. Tukevat rullaradat takaavat laatikoiden kitkattoman läpivirtauksen syöttöpuolelta ottopuolelle. Käyttämällä erilaisia välijakajia voidaan muodostaa laatikoille tarkasti mukautetut ohjaimet (kanavat). F16

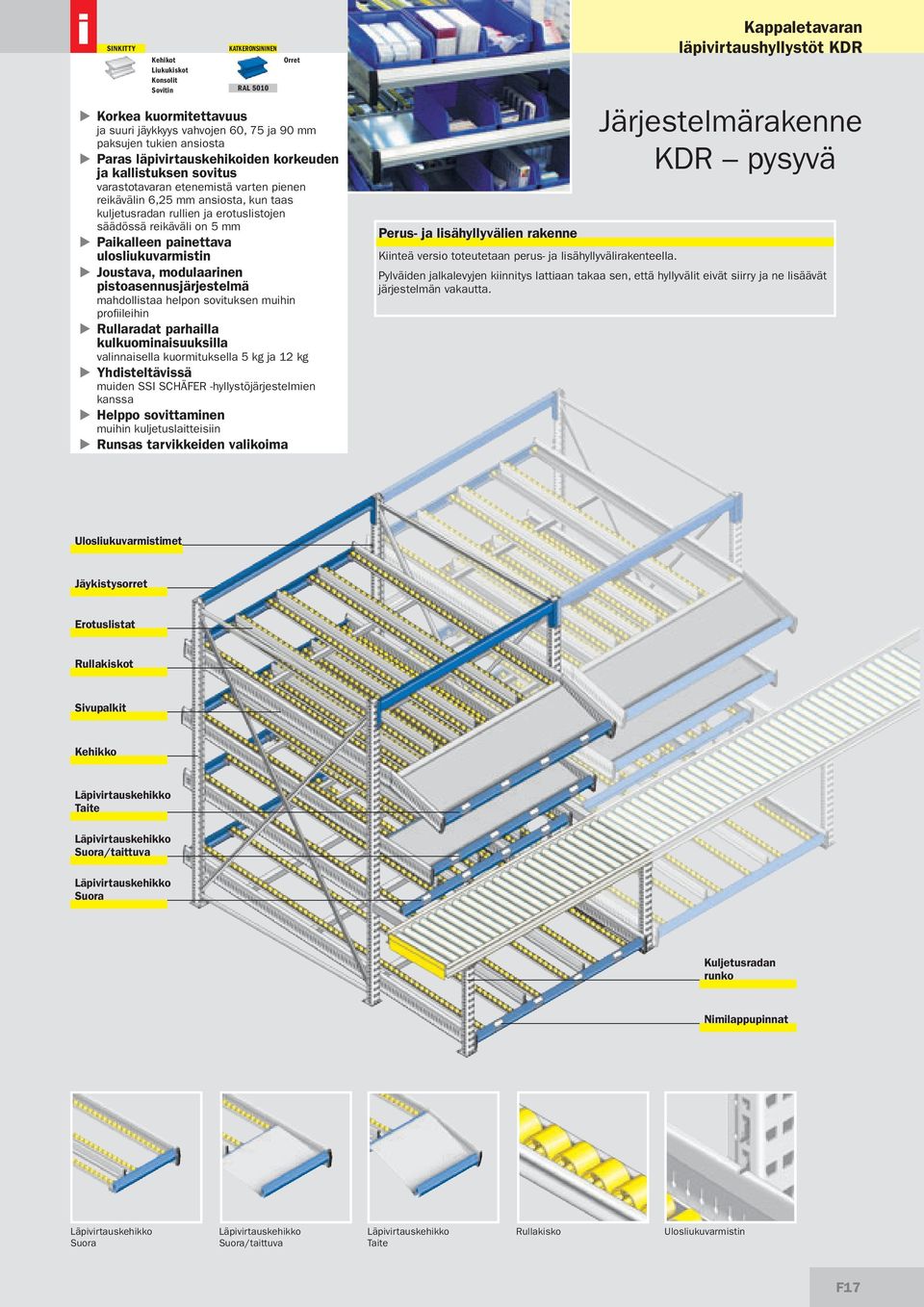

19 i SINKITTY Kehikot Liukukiskot Konsolit Sovitin KATKERONSININEN RAL 5010 Orret Korkea kuormitettavuus ja suuri jäykkyys vahvojen 60, 75 ja 90 mm paksujen tukien ansiosta Paras läpivirtauskehikoiden korkeuden ja kallistuksen sovitus varastotavaran etenemistä varten pienen reikävälin 6,25 mm ansiosta, kun taas kuljetusradan rullien ja erotuslistojen säädössä reikäväli on 5 mm Paikalleen painettava ulosliukuvarmistin Joustava, modulaarinen pistoasennusjärjestelmä mahdollistaa helpon sovituksen muihin profi ileihin Rullaradat parhailla kulkuominaisuuksilla valinnaisella kuormituksella 5 kg ja 12 kg Yhdisteltävissä muiden SSI SCHÄFER -hyllystöjärjestelmien kanssa Helppo sovittaminen muihin kuljetuslaitteisiin Runsas tarvikkeiden valikoima Perus- ja lisähyllyvälien rakenne Kappaletavaran läpivirtaushyllystöt KDR Järjestelmärakenne KDR pysyvä Kiinteä versio toteutetaan perus- ja lisähyllyvälirakenteella. Pylväiden jalkalevyjen kiinnitys lattiaan takaa sen, että hyllyvälit eivät siirry ja ne lisäävät järjestelmän vakautta. Ulosliukuvarmistimet Jäykistysorret Erotuslistat Rullakiskot Sivupalkit Kehikko Läpivirtauskehikko Taite Läpivirtauskehikko Suora/taittuva Läpivirtauskehikko Suora Kuljetusradan runko Nimilappupinnat Läpivirtauskehikko Suora Läpivirtauskehikko Suora/taittuva Läpivirtauskehikko Taite Rullakisko Ulosliukuvarmistin F17

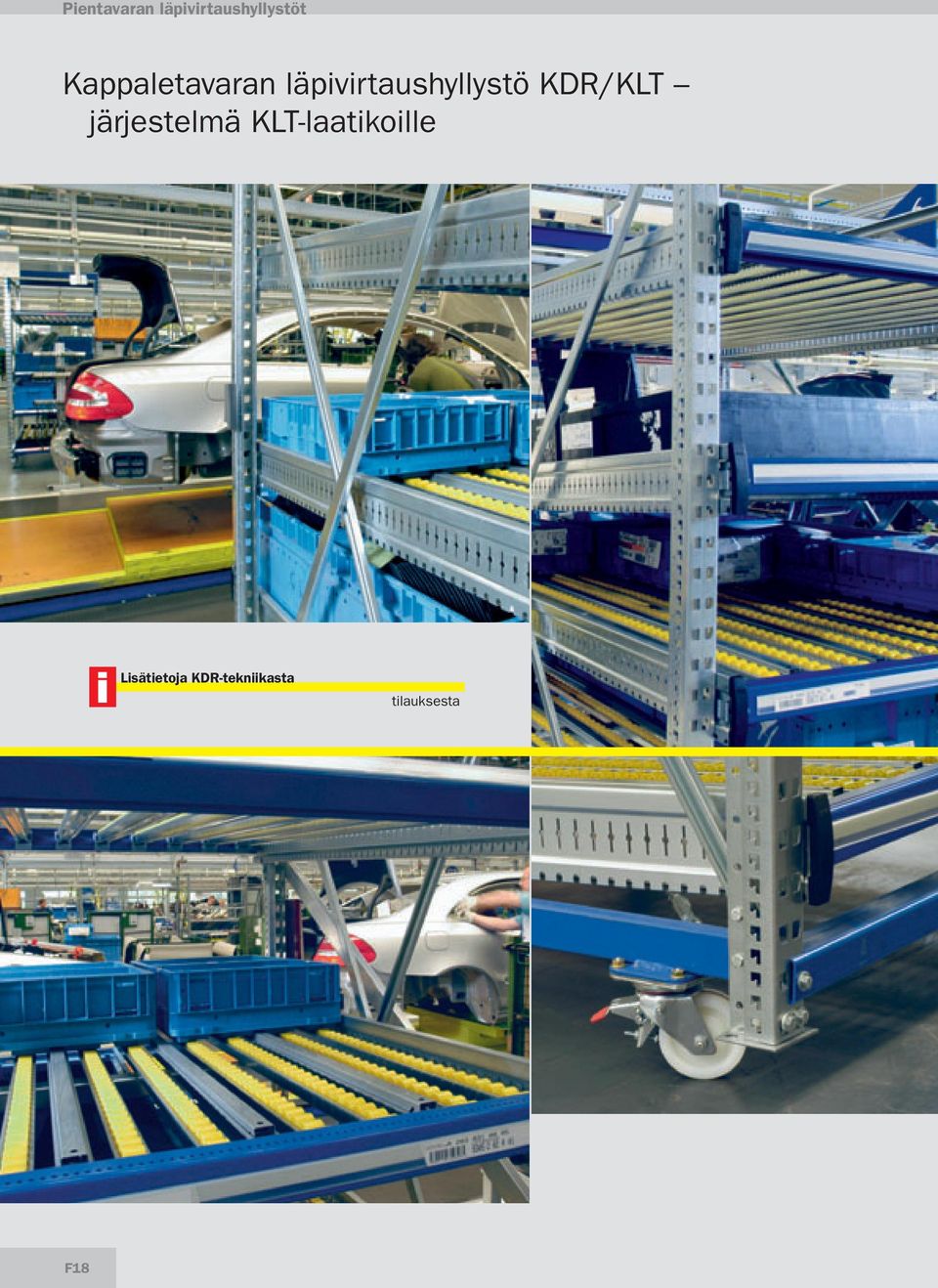

20 Pientavaran läpivirtaushyllystöt Kappaletavaran läpivirtaushyllystö KDR/KLT järjestelmä KLT-laatikoille i Lisätietoja KDR-tekniikasta tilauksesta F18

21 i SINKITTY Kehikko Liukukiskot Konsolit Sovitin KATKERONSININEN RAL 5010 Orret Korkea kuormattavuus ja suuri jäykkyys vahvojen 60, 75 ja 90 mm paksujen tukien ansiosta Paras läpivirtauskehikoiden korkeuden ja kallistuksen sovitus varastotavaran etenemistä varten pienen reikävälin 6,25 mm ansiosta, kun taas kuljetusradan rullien ja erotuslistojen säädössä reikäväli on 5 mm Paikalleen painettava ulosliukuvarmistin Joustava, modulaarinen pistoasennusjärjestelmä mahdollistaa helpon sovituksen muihin profi ileihin Rullaradat parhailla kulkuominaisuuksilla valinnaisella kuormituksella 5 kg ja 12 kg Yhdisteltävissä muiden SSI SCHÄFER -hyllystöjärjestelmien kanssa Helppo sovittaminen muihin kuljetuslaitteisiin Runsas tarvikkeiden valikoima Perushyllyvälirakenne Kappaletavaran läpivirtaushyllystöt KDR Järjestelmärakenne KDR/KLT siirtoalustalla Liikutettavien yksiköiden toteutus tapahtuu perushyllyvälirakenteella. Laatikoista, joissa on kohokuvioitu pohja (C-KLT, jossa urat) ja laatikoista, joissa on ulkoneva pinontareunus, on olemassa erityistarpeisiin mukautettu KLT-versio. Poikittaisyhdistin edessä Jäykistysorret Sivu F26 Syöttöpuoli (takana) Ulosliukuvarmistimet Upotettavat erotuslistat Sivu F28 Läpivirtauskehikko Taite Sivu F29 Poikittaisyhdistin taitekohdassa Rullakiskot Sivu F29 Säädettävät levykannakkeet Sivupalkit Poikittaisyhdistin sisäpuolella Kehikko Sivu F26 Kokoonpanopöytä Sivu F26 Siirtoalusta Sivu F26 Vastaanottopuoli (edessä) Poikittaisyhdistin takana KLT Tolppayhdistin Läpivirtauskehikko Suora/taittuva Sivu F29 Nimilappupinnat kahdessa kulmaasennossa Läpivirtauskehikko Suora Sivu F29 Upotettava erotuslista lukitsimella Läpivirtauskehikko Suora Läpivirtauskehikko Suora/taittuva Läpivirtauskehikko Taite Ulosliukuvarmistin Kansihattu Rullakisko ekspansiovarmistuksella ja lukituksella F19

22 Pientavaran läpivirtaushyllystöt Kappaletavaran läpivirtaushyllystö KDR/KLT sähköäjohtava malli (ESD) elektronisten osien suojaamista varten Suoja staattista sähköä vastaan Hyllystöihin voidaan tilauksesta järjestää suoja staattista sähköä vastaan. Standardin EN :2001 mukaan ratkaisevaa on se, että kaikki näiden herkkien rakenneosien käsittelyt sovitetaan yhteen. Tämä koskee erityisesti sähköosien pakkaamista, kuljetusolosuhteita, hyllystötekniikkaa, sähköä poisjohtavaa tai maadoitettua lattiaa sekä myös ESD-alueilla työskentelevien henkilöiden suojavaatetusta. i Lisätietoja KDR-tekniikan mukaisista sähköäjohtavista ESD-valmisteista tilauksesta Sähköäjohtava kantopyörä Erotuslistat ja sähköäjohtavat rullakiskot Ohjauspyörä ja stoppari F20

23 i SINKITTY Kehikko Poikittaisyhdistin Konsolit Sovitin KATKERONSININEN RAL 5010 Korkea kuormattavuus ja jäykkyys tukien paksuuksilla 60, 75 ja 90 mm Paras läpivirtauskehikoiden korkeuden ja kallistuksen sovitus varastotavaran etenemistä varten pienen reikävälin 6,25 mm ansiosta, kun taas kuljetusradan rullien ja erotuslistojen säädössä reikäväli on 5 mm Paikalleen painettava ulosliukuvarmistin Joustava ja modulaarinen pistoasennusjärjestelmä mahdollistaa helpon sovituksen muihin profi ileihin Rullaradat parhailla kulkuominaisuuksilla ja kuormitettavuudella 12 kg Hyvin sähköäjohtavat rullat mustat, teräsakselilla Orret Yhdisteltävissä muiden SSI SCHÄFER hyllystöjärjestelmien kanssa Helppo sovittaminen muihin kuljetuslaitteisiin Runsas tarvikevalikoima Tarkastettu ja sertifioitu laatu (tarkastuslaitos: TÜV Rheinland) Kappaletavaran läpivirtaushyllystöt KDR Järjestelmärakenne KDR/KLT ja ESD-toteutus siirtoalustalla Poikittaisyhdistin edessä Jäykistysorret Syöttöpuoli (takana) Ulosliukuvarmistimet Upotettavat erotuslistat Läpivirtauskehikko Taite Poikittaisyhdistin taitekohdassa Rullakiskot Säädettävät levykannakkeet Sivupalkit Kehikko Poikittaisyhdistin sisäpuolella Kokoonpanopöytä Siirtoalusta Vastaanottopuoli (edessä) Poikittaisyhdistin takana KLT Tolppayhdistin Läpivirtauskehikko Suora/taittuva ESD-lattia Nimilappupinnat kahdessa kulmaasennossa Läpivirtauskehikko suora Upotettavat erotuslistat lukituksella Sähköäjohtavat lukitsimet Sähköäjohtava rullakisko Sähköäjohtava kantopyörä Sähköäjohtava siirtoalusta Rullakisko ekspansiovarmistuksella ja lukituksella F21

24 Pientavaran läpivirtaushyllystöt Kappaletavaran läpivirtaushyllystöt KDR-Euro-mitoilla Läpivirtaushyllystöt, laatikkokoot 300 x 400 / 200 x 300 mm i KATKERONSININEN RAL 5010 Tukiorsien Poikittaisliitin (edessä ja takana) SINKITTY Tukeva ja vakaa alustallinen tikaskehikko, 3 tukiortta/ hyllyväli, kiinnitysankkuri lattiaan Rullat muoviakseleilla, kantavuus 5 kg/yksittäinen rulla Rungon sivuputkien Poikittaisliitin (sisällä) Rulla- ja erotuskiskot Läpivirtaushyllystöt KDR perushyllyvälit Koostuu 2 tikaskehikosta ja 3 tukiorresta. Varustus hyllyvälin mukaan: 4 suoraa rullapetiä päällekkäin; 8 rullakiskoa / rullapeti, jako 28 mm; 3 vakioerotuslistaa / rullapeti. Vapaa hyllyväli 1350 mm, vapaa kanavan leveys 310 mm, kokonaisleveys 1470 mm, korkeus 1600 mm Kokonaissyvyys Kantavuus rullapeti (kg) Toteutus rullapeti K-GF BG Suora K-GF BG Suora lisärullapedit K-DLR BG Suora K-DLR BG Suora Valmishyllystöt KDR lisähyllyvälit Koostuu 1 tikaskehikosta ja 3 tukiorresta. Varustus hyllyvälin mukaan: 4 suoraa rullapetiä päällekkäin; 8 rullakiskoa / rullapeti, jako 28 mm; 3 vakioerotuslistaa / rullapeti. Vapaa hyllyväli 1350 mm, vapaa kanavan leveys 310 mm, kokonaisleveys 1410 mm, korkeus 1600 mm Kokonaissyvyys Kantavuus rullapeti (kg) Toteutus rullapeti K-AF BG Suora K-AF BG Suora lisärullapedit K-DLR BG Suora K-DLR BG Suora F22

25 Kappaletavaran läpivirtaushyllystöt KDR Rullapeti suora kallistus säädettävissä 6,25 mm:n välein, syvyys säädettävissä 25 mm:n välein, käytettävissä myös palautustasona Kappaletavaran läpivirtaushyllystöt KDR-Euro-mitoilla Läpivirtaushyllystöt, laatikkokoot 600 x 400 mm Vapaa hyllyväli 1350 mm, vapaa kanavan leveys 410 mm, kokonaisleveys 1470 mm, korkeus 1600 mm Kokonaissyvyys Kantavuus rullapeti (kg) Toteutus rullapeti K-GF BG Suora K-GF BG Suora K-GF BG Suora lisärullapedit K-DLR BG Suora K-DLR BG Suora K-DLR BG Suora Läpivirtaushyllystöt KDR perushyllyvälit Koostuu 2 tikaskehikosta ja 3 tukiorresta. Varustus hyllyvälin mukaan: 4 suoraa rullapetiä päällekkäin; 6 rullakiskoa / rullapeti, jako 28 mm; 3 vakioerotuslistaa / rullapeti Vapaa hyllyväli 1350 mm, vapaa kanavan leveys 410 mm, kokonaisleveys 1410 mm, korkeus 1600 mm Kokonaissyvyys Kantavuus rullapeti (kg) Toteutus rullapeti K-AF BG Suora K-AF BG Suora K-AF BG Suora lisärullapedit K-DLR BG Suora K-DLR BG Suora K-DLR BG Suora Valmishyllystöt KDR lisähyllyvälit Koostuu 1 tikaskehikosta ja 3 tukiorresta. Varustus hyllyvälin mukaan: 4 suoraa rullapetiä päällekkäin; 6 rullakiskoa / rullapeti, jako 28 mm; 3 vakioerotuslistaa / rullapeti. F23

26 Pientavaran läpivirtaushyllystöt Läpivirtauskehikot ja ergonomia välitön vastaanottotila Ergonomisesti ihanteellinen vastaanottojärjestely saadaan aikaan säätämällä läpivirtaustasoja, mikä onnistuu ilman työkaluja läpivirtauskehikon sivupalkkien rei ityksen ansiosta. Vääntöjäykkien sivupalkkien ja poikittaisyhdistimen ansiosta kehikon syvyydeksi voidaan saada jopa 5000 mm. Todellinen vastaanottotila 1800 Ihanteellinen tartunta-alue Läpivirtaussyvyyteen 5000 mm saakka 4 x 6,25 mm Ulkokappale Korkeussäätö 4 x 12,5 mm Sisäkappale Tukiprofiili P 63/P 65 Korkeutta säädetään 6,25 mm välein siirtämällä säätöhakoja K-VH1 tukitolpan reikärivistössä ja kääntämällä 180 astetta. Tämä erittäin pieni pystysuora säätöväli mahdollistaa optimaalisen työasetelman aikaansaamisen ilman ruuvikiinnityksiä. Koko sivupalkin läpikulkeva reikärivisto 25 mm välein mahdollistaa ergonomisen kehikkoasetelman rajoittamatta kuitenkaan syvyyttä. Tukiprofiili P 73/P 93/P 95 Korkeuden säätäminen 12,5 mm välein tehdään siirtämällä säätöhakaa (ulkokappale) tukitolpan reikärivistössä ja toista säätöhakaa (sisäkappale) ulkosäätöhaan lovirivistössä. Tämän tiuhan pystysuoran säätövälin ansiosta löytyy optimaalinen työasetelma milloin tahansa helposti ilman ruuvikiinnityksiä. Koko sivupalkin läpikulkeva reikärivisto 25 mm välein mahdollistaa ergonomisen kehikkoasetelman rajoittamatta kuitenkaan syvyyttä Tukiprofiilin säätöhaka P 63/P 65 Läpivirtauskehikko on säädettävissä korkeussuunnassa 6,25 mm välein valinnan mukaan sijoittamalla säätöhaka lävistysreikään oikealla tai vasemmalla sekä kääntämällä sen jälkeen säätöhakaa. Tukiprofiilin säätöhaka edessä P 73/P 93/P 95 Läpivirtauskehikon kiinnittämiseksi PR 600 -järjestelmän kuormalavahyllystön etutukiin. Säätöväli: 12,5 mm Ulko- ja sisäpuolinen pistokannake tukiprofiilille P 63/P 65 Sijoitetaan sivupalkin taka- ja sisäpuoliseen reikälevyyn säätöhakojen päälle. Näin saadaan helposti aikaan läpivirtauskehikon ergonominen syvyyssuuntainen työasetelma. Taka- ja sisäpuolinen säätöhaka välikannakkeella Välikannake kiinnitetään säätöhakaan, jolloin lisäkeskituen säätöväliä voidaan pienentää arvosta 12,5 mm arvoon 6,5 mm. Sisä Ulko F24

27 i Hyllyvälin hyötyleveys sarjamitoitus 1350, 1800, 2200 ja 2700 mm Läpivirtauskehikon korkeussäätö 6,25 mm välein yksittäisten astioiden sopivaa läpivirtauskorkeutta varten Kappaletavaran läpivirtaushyllystöt KDR Järjestelyesimerkkejä välijakajien käytölle Hyllyvälin hyötyleveys Hyötyleveys (NB) = Hyllyvälin hyötyleveys 48 mm min. 135 min. 45 *kartioastioita varten min. 55 Väli 5 mm Väli 5 mm Väli 5 mm Hyllyvälin hyötyleveys 1350 mm Astian tyyppi Kanavien Kanavan hyöty- Rullakiskojen lukumäärä leveys lukumäärä Välijakajien lukumäärä LF 321; LF LF 531; LF 532; LF 533; EF-laatikot *kapenevat kääntöpinolaatikot *kapenevat kääntöpinolaatikot EF-laatikot LF 321; LF 322 LF 531; LF 532; LF 533 kapenevat kääntöpinolaatikot kapenevat kääntöpinolaatikot * * EF-laatikot 1350 Hyllyvälin hyötyleveys 1800 mm Astian tyyppi Kanavien Kanavan hyöty- Rullakiskojen lukumäärä leveys lukumäärä Välijakajien lukumäärä LF 321; LF LF 531; LF 532; LF 533; EF-laatikot *kapenevat kääntöpinolaatikot *kapenevat kääntöpinolaatikot EF-laatikot LF 321; LF 322 LF 531; LF 532; LF 533 kapenevat kääntöpinolaatikot kapenevat kääntöpinolaatikot * * EF-laatikot 1800 Hyllyvälin hyötyleveys 2200 mm Astian tyyppi Kanavien Kanavan hyötyleveys Rullakiskojen lukumäärä lukumäärä Välijakajien lukumäärä LF 321; LF LF 531; LF 532; LF 533; EF-laatikot *kapenevat kääntöpinolaatikot *kapenevat kääntöpinolaatikot EF-laatikot LF 321; LF 322 LF 531; LF 532; LF 533 kapenevat kääntöpinolaatikot kapenevat kääntöpinolaatikot * * EF-laatikot 2200 Hyllyvälin hyötyleveys 2700 mm Astian tyyppi Kanavien Kanavan hyöty- Rullakiskojen lukumäärä leveys lukumäärä Välijakajien lukumäärä LF 321; LF LF 531; LF 532; LF 533; EF-laatikot *kapenevat kääntöpinolaatikot *kapenevat kääntöpinolaatikot EF-laatikot LF 321; LF 322 LF 531; LF 532; LF 533 kapenevat kääntöpinolaatikot kapenevat kääntöpinolaatikot * * EF-laatikot 2700 F25

28 Pientavaran läpivirtaushyllystöt Järjestelmän osat 2500 mm Jäykistysorsi Ristijäykiste 2500 mm Läpivirtauskehikon syvyys Kehikon syvyys Hyllyvälin leveys Jäykistysorsi alla Lisähyllyväli Poikittaisyhdistin Hyllyn syvyys Perushyllyväli 1280 mm Tuki ja tassulevy Jäykistysorsi Perus- ja lisähyllyvälit Perushyllyvälit koostuvat 2 kehikosta ja 3 orresta; lisähyllyvälit koostuvat 1 kehikosta ja 3 orresta Kehikko Ristijäykiste Ristiyhdistin 2500 mm Siirtoalustan orsi Ohjauspyörä ja stoppari Hyllyn syvyys 1280 mm Tolppayhdistin Perushyllyväli siirtoalustalla Käsittää 2 kehikkoa ja 2 ortta, 2 tolppayhdistintä, 2 siirtoalustan ortta, 1 ristiyhdistin, 2 kantopyörää ja 2 ohjauspyörää stopparilla. Kuormitettavuus per hyllyväli siirtoalustalla: max kg. Syvyys 300 mm Tolppayhdistin Siirtoalustan orsi Jäykistysorsi (U-profiili) tukiprofiilille P 63, P 65 ja P 73 Tukiorret ja tuet muodostavat erillisen yksikön. Tämä mahdollistaa kantavan hyllystörakenteen erottamisen rullapedistä. Siten on mahdollista siirtää rullapetiä ilman, että koko hyllystö pitäisi ensin tyhjentää. Tukiorsia käytetään vain hyllystörakenteen tukemiseen eikä niitä ole tarkoitettu kuormalavojen varastointiin. Lisätukiorsien sijoittelu takana suoritetaan staattisten vaatimusten mukaan. Pinnat maalattu: Katkeronsininen, RAL mm Kokoonpanopöytä Leveys 1400 mm Esikokoonpanoa tai varastointia varten. 2 ulokevastetta ja 1 Multiplex-levy käsittelemättömällä päälipinnalla, paksuus 40 mm. Ulokevarren päälipinta maalattu: Katkeronsininen, RAL Ohjauspyörä ja stoppari Siirtoalusta Kantopyörä Ristiyhdistin Perushyllystön siirtämiseksi vaivattomasti toiseen paikkaan. Varusteena 2 tolppayhdistintä, 2 siirtoalustan ortta, 1 ristiyhdistin, 2 kantopyörää ja 2 ohjauspyörää stoppareilla. Kuormattavuus per hyllyväli siirtoalustalla: max kg. Pinta maalattu: Katkeronsininen, RAL F26

29 i Yhdisteltävissä kuormalavahyllystöjen kanssa Lyhyempi matka Ajansäästö Parempi ergonomia ja nopeampi tavaransaanti Tuotevalikoiman yleiskatsaus Automaattinen jälkivirtaus tavaroille First-in-First-out-periaate Erotetut syöttö- ja vastaanottovaiheet Kappaletavaran läpivirtaushyllystöt KDR KDR-sovitusratkaisut kuormalavahyllystöille, erotuslistat Tukisovitin vasen Läpivirtauskehikko Suora/taittuva Läpivirtauskehikko Suora Hyllykehikon kokonaissyvyys G A B Tukisovitin oikea Tukisovitin F C D E Kiinnitetään kuormalavahyllystön hyllytukiin. Yksinkertainen ja nopea jälkiasennus kappaletavaran läpivirtauskehikoilla. Tukisovittimen profi ili sovitetaan yksittäin kuormalavahyllystön tikkaaseen. tilauksesta Anna seuraavat mitat tilauksen yhteydessä: Mitat A B C D E F G Standardierotuslista Upotettava erotuslista Monierotuslistat Terästä, estävät kahden vierekkäisen KLT-laatikoiden yleiskäyttöön. Monierotuskiskot ovat säädettävissä varastotavaran ajautumisen toistensa vaakatasossa 10 mm välein. Ideaalinen Päälipinta: sinkitty eteen. Säätömahdollisuus 5,0 mm välein ja yhdessä rullamaton kanssa usein vaihtuville suojatulpat molemmin puolin käsivammojen estämiseksi. varastotavaroille. Päälipinta: sinkitty Päälipinta: sinkitty. i Lisätietoja KDR-tekniikasta tilauksesta F27

30 Pientavaran läpivirtaushyllystöt KLT-läpivirtauskehikot upotettavalla välijakajalla i SINKITTY Kehikko Liukukiskot Konsolit Sovitin KATKERONSININEN RAL 5010 Orret Aina järjestelmälaatikoille sopiva kanavaleveys 200/400 mm:n tai 300/600 mm:n säätövälillä käyttäen nopeita laskettavia välijakajia. Välijakajien ja rullalistojen/-kiskojen siirtelyä ei vaadita Täsmälliset hyllystön mitat kaikkiin KLT-laatikon kokoihin Helppo asennus ja säätö pistokiinnitysjärjestelmän ansiosta Ilman uudelleenkokoamista käytettävissä perinteisenä läpivirtaushyllystönä Yhteensopivat järjestelmäprofiilit estävät laatikon pohjan kiinnijuuttumisen Kaltevuuden ja korkeuden säätö 6,25 mm välein Ilman syvyysrajoituksia tartuntakaarteen asetuksella Läpivirtauskehikot kiinni painettavalla ulkoliukuvarmistimella Rullakiskojen ekspansiovarmistus Rullakiskot valinnan mukaan myös teräsakselilla, jolloin kantavuus 12 kg per rulla i Upotettava välijakaja Patenttisuojattu! Esimerkki hyllyvälin hyötyleveydelle 1280 mm x 200 pitkittäin 400 x 300 poikittain 600 x 400 poikittain x 300 pitkittäin 400 x 300 pitkittäin 600 x 400 pitkittäin 300 x 200 pitkittäin Upotettava välijakaja Tasolla voidaan käyttää sekaisin eri kokoisia laatikoita upottamalla välijakajat kiskon sisään tai vetämällä ylös tarpeen mukaan Välijakaja ylösvedettynä Välijakajat upotettuna F28
