1 For informations about VIR's products and points of sale, in Italy and in the world contact us: VIR Valvoindustria Ing. Rizzio spa Via Circonvallazione Valduggia (VC) Tel Fax REV. 2/05 VIR S.p.A. reserves the right to make adjustments without warning to these data for technical and commercial reasons and also due to VIR S.p.A. continuing product's improvement. sales@vironline.com Orders and commercial informations tcnsales@vironline.com Technical informations To download catalogues and brochures LINJASÄÄTÖVENTTIILIT KIINTEÄ AUKKO DRV 955

2 KIINTEÄ AUKKO, DRV, 955SARJA Tarkkuussäätö 40asentoinen käsipyörä Käyttäjäystävällinen, kestävä ja ergonominen käsipyörä Helppo painemittaus digitaalisen mittarin avulla IR Johtava messinki, pronssija polymeeriventtiilien valmistaja VIR on jo kolmenkymmenen vuoden ajan kehittänyt uusia ratkaisuja. VIR täyttää asiakkaiden kaikki tarpeet yhdistämällä perinteet, ammattitaidon ja innovaatiot. Sitoutuminen näihin periaatteisiin on uusien linjasäätöventtiiliemme kehitystyön takana. Helppo paineenmittaus Kaksi pikamittauspistettä (saatavana jatkokappale) Ympäristöystävällinen Kuumapuristettu DZRmessinki Nopea ja havainnollinen säätö Kaksi kookasta värillistä ikkunaa näyttää säätöasennon Helppokäyttöiset kupariputkiliitännät, saatavana puserrusliittimin DN 5 ja 20 Helppokäyttöinen asentomuisti Tarkka mittaus Neljä mittauspistettä VIR Spa Valduggia BS 7350 standardi Luotettavaan mittaukseen kalibroitu DZRventuriputki RED WHITE Valve Corp. California Usa PEROX orengastiivisteet,

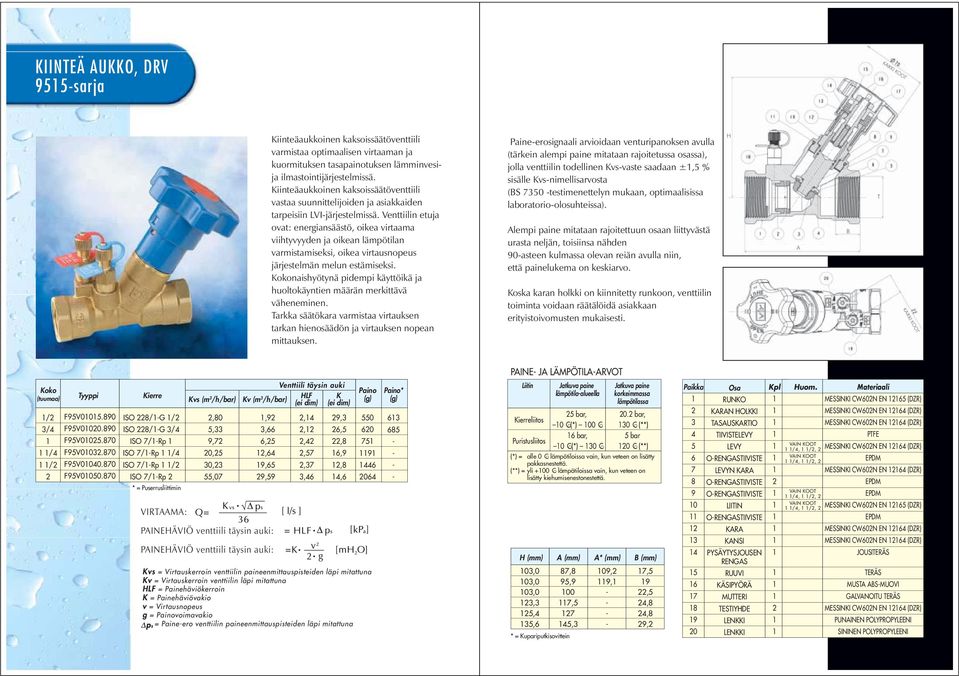

3 KIINTEÄ AUKKO, DRV 955sarja KAIKKI KOOT Kiinteäaukkoinen kaksoissäätöventtiili varmistaa optimaalisen virtaaman ja kuormituksen tasapainotuksen lämminvesija ilmastointijärjestelmissä. Kiinteäaukkoinen kaksoissäätöventtiili vastaa suunnittelijoiden ja asiakkaiden tarpeisiin LVIjärjestelmissä. Venttiilin etuja ovat: energiansäästö, oikea virtaama viihtyvyyden ja oikean lämpötilan varmistamiseksi, oikea virtausnopeus järjestelmän melun estämiseksi. Kokonaishyötynä pidempi käyttöikä ja huoltokäyntien määrän merkittävä väheneminen. Tarkka säätökara varmistaa virtauksen tarkan hienosäädön ja virtauksen nopean mittauksen. Paineerosignaali arvioidaan venturipanoksen avulla (tärkein alempi paine mitataan rajoitetussa osassa), jolla venttiilin todellinen vaste saadaan ±,5 % sisälle nimellisarvosta (BS 7350 testimenettelyn mukaan, optimaalisissa laboratorioolosuhteissa). Alempi paine mitataan rajoitettuun osaan liittyvästä urasta neljän, toisiinsa nähden 90asteen kulmassa olevan reiän avulla niin, että painelukema on keskiarvo. Koska karan holkki on kiinnitetty runkoon, venttiilin toiminta voidaan räätälöidä asiakkaan erityistoivomusten mukaisesti. H A B T KAIKKI KOOT PAINE JA LÄMPÖTILAARVOT Koko (tuumaa) Tyyppi /2 F95V /4 F95V F95V /4 F95V /2 F95V F95V Kierre ISO 228/G /2 ISO 228/G 3/4 ISO 7/Rp ISO 7/Rp /4 ISO 7/Rp /2 ISO 7/Rp 2 * = Puserrusliittimin VIRTAAMA: (m 3 /h/bar) 2,80 5,33 9,72 20,25 30,23 55,07,92 3,66 6,25 2,64 9,65 29,59 PAINEHÄVIÖ venttiili täysin auki: PAINEHÄVIÖ venttiili täysin auki: Venttiili täysin auki HLF K Kv (m 3 /h/bar) (ei dim) (ei dim) 2,4 2,2 2,42 2,57 2,37 3,46 29,3 26,5 22,8 6,9 2,8 4,6 Paino (g) = Virtauskerroin venttiilin paineenmittauspisteiden läpi mitattuna Kv = Virtauskerroin venttiilin läpi mitattuna HLF = Painehäviökerroin K = Painehäviövakio v = Virtausnopeus g = Painovoimavakio = Paineero venttiilin paineenmittauspisteiden läpi mitattuna Paino* (g) Liitin Kierreliitos Puristusliitos H (mm) A (mm) A* (mm) 03,0 03,0 03,0 23,3 25,4 35,6 Jatkuva paine lämpötilaalueella 25 bar, 0 oc(*) 00 oc 6 bar, 0 oc(*) 30 oc 87,8 95,9 00 7, ,3 09,2 9, Jatkuva paine korkeimmassa lämpötilassa 20.2 bar, 30 oc (**) 5 bar 20 oc (**) (*) = alle 0 oc lämpötiloissa vain, kun veteen on lisätty pakkasnestettä. (**) = yli +00 oc lämpötiloissa vain, kun veteen on lisätty kiehumisenestonestettä. * = Kupariputkisovittein B (mm) 7,5 9 22,5 24,8 24,8 29,2 Paikka Osa RUNKO 2 KARAN HOLKKI 3 TASAUSKARTIO 4 TIIVISTELEVY 5 LEVY 6 ORENGASTIIVISTE 7 LEVYN KARA 8 ORENGASTIIVISTE 9 ORENGASTIIVISTE 0 LIITIN ORENGASTIIVISTE 2 KARA 3 KANSI 4 PYSÄYTYSJOUSEN RENGAS 5 RUUVI 6 KÄSIPYÖRÄ 7 MUTTERI 8 TESTIYHDE 9 LENKKI 20 LENKKI Kpl 2 2 Huom. /4, /2, 2 /4, /2, 2 /4, /2, 2 /4, /2, 2 Materiaali MESSINKI CW602N EN 265 (DZR) MESSINKI CW602N EN 264 (DZR) MESSINKI CW602N EN 264 (DZR) PTFE MESSINKI CW602N EN 264 (DZR) MESSINKI CW602N EN 264 (DZR) MESSINKI CW602N EN 265 (DZR) MESSINKI CW602N EN 264 (DZR) MESSINKI CW602N EN 264 (DZR) JOUSITERÄS TERÄS MUSTA ABSMUOVI GALVANOITU TERÄS MESSINKI CW602N EN 264 (DZR) PUNAINEN POLYPROPYLEENI SININEN POLYPROPYLEENI

4 Kv 955 /2" " Kv 955 Virtaama [m 3 /h/bar] Signaali Virtaama [m 3 /h/bar] Signaali Kv 955 3/4" /4" Kv 955 Virtaama [m 3 /h/bar] Signaali Virtaama [m 3 /h/bar] Signaali

5 Kv 955 /2" Virtaama [m 3 /h/bar] Signaali VENTTIILIN SÄÄTÖ /2" = 2,80 3/4" = 5,33 " = 9,72 /4" = 20,25 /2" = 30,23 2" = 55,07 Kv 955 2" Virtaus säädetään kiertämällä käsipyörää, kunnes virtaama, joka on saatu kahdesta mittauspisteestä mitatusta paineerosignaalista, on sama kuin laitoksen kyseisessä osassa tarvittava virtaama (katso virtauskaaviot). Virtaama [m 3 /h/bar] Signaali Säädön ilmaisevat kahdessa ikkunassa näkyvät lukemat (kaksi nollaa tarkoittaa, että venttiili on täysin suljettu): käsipyörän puolella olevassa ikkunassa (kääntyvä lukema) näkyvät kymmenesosakierrokset; venttiilin rungon puolella olevassa ikkunassa (aksiaalisesti vaihtuva lukema) näkyvät täydet kierrokset. VENTTIILIN SÄÄDÖN LUKITSEMINEN Kun haluttu virtaama on saavutettu, Fig 955 asentomuisti on mahdollista asettaa seuraavasti: Irrota käsipyörän tulppa kampeamalla sitä varoen sopivalla työkalulla reikien kohdalta. Työnnä mukana toimitettu 3 mm kuusiokoloavain keskiaukkoon ja (estä käsipyörän kiertyminen mukana) kiristä sisäruuvia myötäpäivään, kunnes se pysähtyy (älä kierrä liian tiukkaan). Kiinnitä muovisuojus: Venttiiliin peukaloinnin voi estää sinetöimällä tulppa käsipyörän yläosaan reikien ja sinettilangan avulla. Nyt venttiili voidaan sulkea milloin tahansa: kun se avataan uudelleen, se pysähtyy tarkasti asetettuun kohtaan. Fig 955 VIRventtiilien mukana on toimitettu tietotarra, jossa on venttiilityypin Fignumero, nimelliskoko ja virtauskertoimen arvo.

6 KIINTEÄ AUKKO DRV, LISÄVARUSTEET VIRTUOTTEET PALLOVENTTIILIT MESSINKI 34Q Tyhjennysventtiili /4" Saatavana myös Tkappale 95TP Mittausyhde punainen/sininen 95TPEX Jatkokappale osaan 95TP PP KOPOLYMEERIPPR KIINTEÄ AUKKO DRV, JATKUU EZ MOTION ACQUA SAFE Valurautarunkoinen kaksoissäätöventtiili Laippa SS36 terästä mittausyhtein EUROGAS DN LÄPPÄVENTTIILIT SÄÄTÖ JA KÄYTTÖÖNOTTO LINJASÄÄTÖVENTTIILIT 4000SARJA SÄÄDETTÄVÄ AUKKO PRONSSI Virtaus ja paine Digitaalinen mittaustietokone Mukana PCtiedontallennusohjelmisto 2500 syötteen kapasiteetti 70 venttiilityypin tallennuskapasiteetti Kannettava, 9 V paristo 000 kpa painealue Käyttöolosuhteet: 0 90 C SÄÄDETTÄVÄ AUKKO VALURAUTAINEN KIINTEÄ AUKKO DZRMESSINKI
