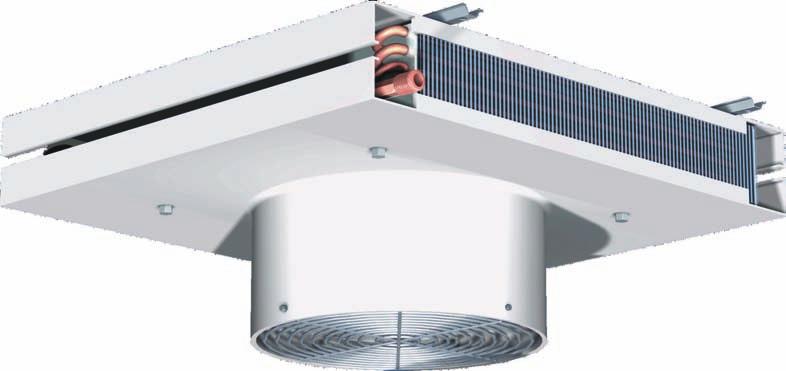

1 Ilmanlämmitin Yleinen kuvaus Ilmanlämmittimeen kuuluu puhallin, moottori ja lämmönvaihdin, ja sitä käytetään ilman lämmittämiseen vedellä. Vesi kiertää ilmanlämmittimen lämmönvaihtimessa ja lämmittää ilman puhaltimen avulla. Ilmanlämmitin voidaan varustaa useilla lisävarusteilla lämmöntuoton säätämiseksi. Matalan rakenteensa vuoksi lämmitin voidaan asentaa harjakorkeudeltaan erilaisiin tiloihin. Kojekilpi Kojekilpi sijaitsee ilmanlämmittimen toisella sivulla, ja siinä on seuraavat tiedot: Tilausnumero Tuotekoodi Maksimikäyttölämpötila Maksimikäyttöpaine Koepaine Moottoritiedot Valmistaja Valmistusvuosi Kuivapaino Nestetilavuus FI Käyttöohje Luvata Luvata on merkittävä kansainvälinen tuotantoon ja rakentamiseen tarkoitettujen ratkaisujen, palveluiden, komponenttien ja materiaalien tuottaja. Luvatan tuotteita käytetään mm. energian tuotannossa, uusiutuvissa energioissa, tietoliikenteessä, rakentamisessa, autoteollisuudessa, lääketeollisuudessa, ilmanvaihto- ja jäähdytinteollisuudessa sekä useissa kulutustuotteissa. Yhtiön jatkuvalle menestykselle merkittäviä tekijöitä ovat asiakassuhteiden pitkäikäisyys, sen teknologinen erinomaisuus ja sen strategia yhdistyä asiakkaidensa liiketoimintoihin. Luvata, joka työllistää yli 7,500 työntekijää 18 maassa, tekee yhteistyötä mm. sellaisten asiakkaiden kanssa kuin Siemens, Toyota, CERN, Shaaz ja DWD International. Users Guide FI_11-09.

2 Tuotteen kuvaus ja turvamääräykset Yleistä Tutustu aina koko käyttöohjeeseen ennen tuotteen käsittelyä. Sijoita ilmanlämmitin aina niin, ettei se ole asiattomien ulottuvilla. Vain tehtävään koulutettu henkilöstö, joka tuntee tuotteen ja voimassa olevat turvamääräykset, saa suorittaa töitä ilmanlämmittimessä. Sekä ilmanlämmitin että sen puhaltama ilma voivat olla käytön aikana lämpimiä, mikä voi aiheuttaa loukkaantumisia. Asennus ja putkiyhteet Ilmanlämmitin on kiinnitettävä huolella paikalleen. Kannakkeiden tulee olla riittävän tukevia kestämään ilmanlämmittimen kokonaispainon (ilmanlämmittimen kuivapainon ja sen sisältämän nesteen painon). Ilmanlämmittimen putkiyhteitä ei saa kuormittaa liitettävän putkijärjestelmän omapainolla eikä myöskään putkijärjestelmän laajenemisvoimilla. HUOM! Kuormitus ja iskut saattavat vaurioittaa ilmanlämmitintä. Liittimiä kiristettäessä tulee käyttää vastinta, jotta putkiyhteet eivät vääntyisi, ks. Kuva 1. Älä asenna ilmanlämmitintä räjähdysalttiiseen ympäristöön. Käyttöpaine Ilmanlämmitintä saa ainoastaan käyttää järjestelmissä, jotka varmasti kestävät sekä maksimikäyttöpaineen (MPa) että maksimilämpötilan ( C). Kyseiset arvot on merkitty ilmanlämmittimen kojekilpeen. Kuva 1. Liittimen kiristys Puhdistus Käytä ainoastaan ympäristöä säästäviä puhdistusaineita, jotka eivät vaurioita ilmanlämmitintä. Sertifiointi Luvata on sertifioitu laadunjohtamisjärjestelmän ISO 9001 sekä ympäristöjohtamisjärjestelmän ISO mukaisesti. 2

3 Asennus Kuljetus Ilmanlämmitin on suunniteltu kestämään normaaleja kuljetuksen aikaisia kuormituksia. Tarkasta, ettei kuljetuksen ja sen vastaanoton yhteydessä ole syntynyt vaurioita. Tarkasta erityisesti lämmönvaihtimen lamellipinnat sekä ilmanlämmittimen kotelo ja putkiyhteet. Mahdollisista kuljetusvaurioista on ilmoitettava välittömästi kuljetusliikkeelle ja Luvatalle. Tee niistä myös huomautus rahtikirjaan. Asennus ja putkiyhteet Ilmanlämmitin on kiinnitettävä huolella ja sijoitettava niin, että saadaan hyvä ilmankierto. Ilmanlämmitin on suunniteltu asennettavaksi kattoon tai kattoripustimiin (lisävaruste Z-03), ks. Kuva 2 ja Kuva 3. Ilmanlämmittimessä ja lisävarusteissa on reiät asennusta varten. Kosketussuoja asennetaan jatko-osaan Z-04, mikäli sellaista käytetään. Jatko-osa asennetaan ilmanlämmittimen puhaltimen ulostuloaukkoon. Nestepuolen liitäntä voidaan kytkeä valinnaiseen putkiyhteeseen. Kuva 3. Asennus kattoripustimiin 350 mm Sähköasennus Puhaltimen moottori tulee kytkeä lukittavaan turvakatkaisimeen. Turvakatkaisinta ei saa käyttää lämmittimen käynnistämiseen tai pysäyttämiseen. Käynnistys ja pysäytys tulee suorittaa jollakin muulla ulkopuolisella kytkimellä. Moottoriin on asennettava moottorisuoja, joka rajoittuu moottorin suurimpaan sallittuun virtaan. Sisäänrakennetuilla lämpövahdeilla varustetuissa moottoreissa moottorisuojaa ei tarvita, mikäli lämpövahti on kytketty käyttöön. Puhallinmoottori on valmiiksi kytketty toimitukseen sisältyvään kytkentärasiaan, joka sijaitsee ilmanlämmittimen sivuilla. Käytettävä sähköjohto kytketään kappaleessa Kytkentäkaavio olevien kaavioiden mukaisesti. Kun puhaltimen moottorin sähkökytkentä on tehty, tarkista, että puhallin pyörii pyörimissuuntaa osoittavan nuolen mukaiseen suuntaan. Nuoli on merkitty puhallinrenkaan ulkolaitaan. Kuva 2. Asennus kattoon Irrotus Ilmanlämmitintä järjestelmästä irrotettaessa on tärkeää, että ilmanlämmittimessä oleva neste tyhjennetään. HUOM! Ympäristölle haitalliset nesteet on kerättävä astiaan ja jätettävä jätteenkäsittely-/kierrätyslaitokseen. 3

4 Kunnossapito ja huolto Ennakoiva kunnossapito Seuraavat asiat tulee tarkistaa säännöllisesti toimintahäiriöiden välttämiseksi: Vieraat äänet tai tärinä tarkasta moottorin laakerit ja puhaltimen pyörä. Kiinnitysosat tarkista, ettei mikään ruuviliitos ole viallinen. Sähköasennukset tarkista mahdolliset vauriot sekä turvakatkaisimen toiminta. Lamellirunko tarkasta, että se on puhdas ja ehjä. Puhaltimen pyörä tarkasta, että se on puhdas ja ehjä. Puhallinyksikkö Puhaltimen moottoreissa on kestovoidellut laakerit eivätkä ne vaadi säännöllistä kunnossapitoa. Puhdistus Ilmanlämmittimen lamellilämmönvaihdin puhdistetaan parhaiten paineilmalla tai suurpainepesurilla. Pidä suuttimia aina kohtisuorassa lamellipintaan nähden ja vähintään 150 mm:n päässä pinnasta lamellien vaurioitumisen estämiseksi, ks. Kuva 4. Puhdistuksen yhteydessä vääntyneet lamellit voidaan suoristaa lamellikammalla (lisävaruste QLAZ-20). Väh. 150 mm Puhdistaminen paineilmalla: 1. Katkaise virta ilmanlämmittimestä. 2. Irrota neljä ruuvia (A) ja irrota etuosa, ks. Kuva Pidä suutin kohtisuorassa lamellipintaan nähden lamellin vaurioitumisen estämiseksi. Puhdistaminen suurpainepesurilla: 1. Katkaise virta ilmanlämmittimestä. 2. Irrota neljä ruuvia (A) ja irrota etuosa, ks. Kuva Suojaa moottori kosteudelta peittämällä se muovilla. 4. Ruiskuta lämmönvaihtimen kaikille pinnoille ympäristöä säästävää puhdistusainetta. 5. Pese pinnat noin 1012 minuutin kuluttua suurella paineella. On tärkeää pitää suutin suorassa kulmassa lamellipintaa vasten. 6. Pintaan ei saa pesun jälkeen jäädä jäänteitä puhdistusaineista, koska ne keräävät pölyä. Varaosat Vaativissa laitoksissa suositellaan yhden moottorin pitämistä varaosana. HUOM! Varaosana toimivaa moottoria tulee säilyttää kuivissa ja pölyttömissä sisätiloissa. HUOM! Tilausvahvistuksessa mainitut takuut ovat voimassa vain Luvatan suosittelemia osia ja materiaaleja käytettäessä. Kuva 4. Lamellilämmönvaihtimen puhdistus 4

5 Kunnossapito ja huolto Moottorin ja puhaltimen pyörän vaihto 1. Katkaise virta ilmanlämmittimestä ja lukitse turvakatkaisin asentoon OFF. 2. Irrota neljä ruuvia (A) ja irrota etuosa, ks. Kuva Irrota puhaltimen lukitusruuvi ja irrota puhallin moottorista. 4. Irrota sähköjohto kytkentärasiasta. 5. Irrota neljä ruuvia, jotka kiinnittävät moottorin sen kiinnikkeeseen, ja irrota moottori. 6. Uusi moottori asennetaan noudattamalla edellä annettuja ohjeita päinvastaisessa järjestyksessä. 7. Tarkista, että puhaltimen pyörä on puhallinrenkaan keskellä ja että puhaltimen pyörimissuunta on pyörimistä osoittavan nuolen mukainen. 8. Käynnistä ilmanlämmitin. Jäätymisvaara Laitteistoissa, joiden ympäristölämpötila on alle 0 C, on olemassa jäätymisvaara ja sen seurauksena laitteiston rikkoutumisvaara, mikäli lämmönvaihdin pääsee jäähtymään liikaa. Ellei laitetta aiota käyttää talvella, ilmanlämmittimestä tulee tyhjentää vesi. Tyhjennä jäljelle jäänyt vesi paineilmalla, sillä ilmanlämmintä ei voi muuten tyhjentää vedestä kokonaan. Ilmanlämmintä ei tarvitse tyhjentää, jos siinä käytettyyn veteen on lisätty pakkasnestettä. Pitkäaikainen säilytys Kun ilmanlämmitintä aiotaan säilyttää pitkän aikaa, tulee noudattaa seuraavia ohjeita: Säilytä ilmanlämmitintä sisätiloissa siinä asennossa, johon se aiotaan asentaa. Peitä ilmanlämmitin lujitemuovilla tai muulla mekaanisella suojalla, jotta epäpuhtaudet ja vesi eivät pääsisi lämmittimen sisään likaamaan ja vahingoittamaan lamellirunkoa ja puhallinyksikköä. Ilmanlämmittimen putkiyhteissä tulee olla tulpat. Jos ilmanlämmitintä säilytetään kosteassa ympäristössä, sen pintakäsittely tulee tarkastaa säännöllisesti vaurioiden estämiseksi. Mahdolliset vauriot tulee korjata korjausmaalaamalla. A Kuva 5. Etuosan irrotus 5

6 Tekniset tiedot Tekniset tiedot Ilman maksimilämpötila moottorin läheisyydessä: +70 C Ilman minimilämpötila moottorin läheisyydessä: -15 C Suurin sallittu käyttöpaine: 1,6 MPa lämpötilassa 100 C Kaikki lämmönvaihtimet on vuototestattu kuivalla ilmalla vedenpinnan alla. Moottoritiedot Moottoria koskevat tiedot on merkitty kojekilpeen. Mitat, paino ja tilavuus C B A D K Lämmönvaihdin Lämmönvaihtimen putket on mekaanisesti laajennettu lamelleja vasten. Lamellit on valmistettu kokonaisista urattomista levyistä pölyn ja kuitujen lamellirunkoon tarttumisen estämiseksi. Puhallinyksikkö Puhallinyksikön moottori on kuulalaakeroitu laippamoottori, joka on varustettu lämpösuojalla (ei 3-vaihe) ja automaattisella palautuksella. Puhaltimen pyörässä on napa maalattua terästä ja siivet alumiinia. Taulukko 3. Tekniset tiedot, puhallinyksikkö V 40-1 Kierros luku (rpm) ) Nim.teho (kw) 0,15 Nimellisvirta (A), 50 Hz 1-vaihe 230 V 1,50 1,0 0,7 3-vaihe 400 V Y ) 0,18 0, ) 0,18 0,7 Ø 15 K ) ,17 1,7 1,2 0, ) 0,18 0, ) 0,55 1,5 20 1) Kierrosluku toimitettaessa. Muut kierrosluvut saadaan moottorin vaihto- E F kytkennällä, ks. Kuvat H Taulukko 4. Pyörimisnopeudet jännitteenohjauksen säätölaitteilla Ø G V 230 V 150 V 130 V 115 V 100 V 80 V Kuva 6. Mitat ) 980 1) ) ) ) 610 1) Taulukko 1. Mitat (mm) 1) Kierrosluku toimitettaessa V A B C D E F G H Kotelointiluokat Moottori: Kytkentärasia: IP55 IP44 Taulukko 2. Paino, tilavuus ja putkiyhteet V Paino (kg) Tilavuus (l) K (putkiyhde) ,6 DN ,8 DN

7 Kytkentäkaavio 3-vaihe R S T PE 1-vaihe, varustettu lämpösuojalla PE L N Keltainen/ Vihreä keltainen/ vihreä Moottori Kuva 7. Y-kytkentä, tehdasasetus Moottori Kuva 8. Suuri pyörimisnopeus, tehdasasetus PE L N keltainen/ vihreä Moottori Kuva 9. Keskisuuri pyörimisnopeus PE L N keltainen/ vihreä Moottori Kuva 10. Alhainen pyörimisnopeus 7

8 Tuotekoodi Vakiomalli Ilmanlämmitin V-aa-b-c-d Varaosat V 40:lle Puhaltimen pyörä V Kojekoko (aa) 40, 50 Moottori (b) 1 = 1x230 V 4 = 3x400 V, 4-nap. (ei säätöä, c = 0) 6 = 3x400 V, 6-nap. (ei säätöä, c = 0) Moottori (1x230 V, 3 nopeutta) Moottori (3x400 V, 4-napainen) Moottori (3x400 V, 6-napainen) Kosketussuojat V V V V Säätö (c) 0 = ei säätöä A = vaihtoehto A B = vaihtoehto B C = vaihtoehto C Rakennenumero (d) 1 = 2004 Lämmönvaihdin Varaosat V 50:lle Puhaltimen pyörä Moottori (1x230 V, 3 nopeutta) V V V Ohjaus- ja säätölaitteet Asennusvaihtoehdot Z-a-1 Moottori (3x400 V, 4-napainen) Moottori (3x400 V, 6-napainen) V V Tyyppi (a) A = vaihtoehto A B = vaihtoehto B C = vaihtoehto C Kosketussuojat Lämmönvaihdin V V Lisävarusteet Kattoripustimet, sarja Z-03-1 Jatko-osa Z-04-bb Kojekoko (bb) 40, 50 Our products can be ordered with a variety of accessories as well as with other dimensions and materials than the standard.!contact us for more information. For more information, please contact: Luvata Söderköping AB, SE Söderköping, Sweden, Phone , Fax Afrikalaan 303, BE-9000 Gent, Belgium Phone , Fax Hietzinger Hauptstrasse 38d/2 AT-1130 Wien, Austria Phone Fax
