1 POREAMMEEN ASENNUS- JA KÄYTTÖOHJE

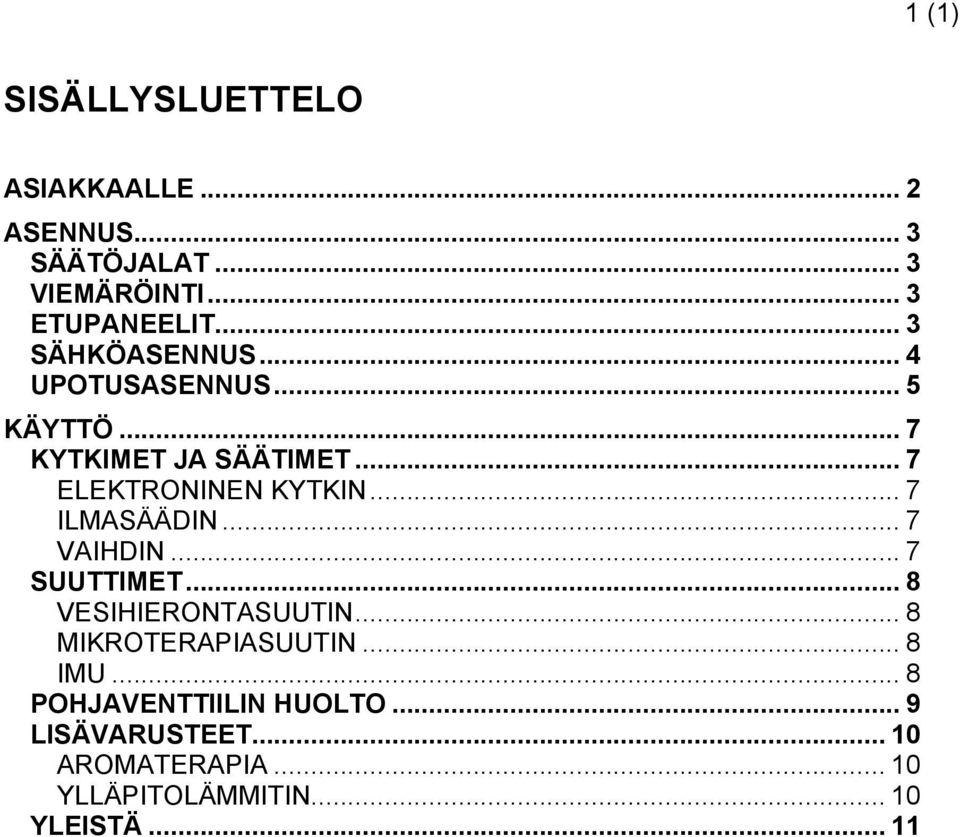

2 1 (1) SISÄLLYSLUETTELO ASIAKKAALLE... 2 ASENNUS... 3 SÄÄTÖJALAT... 3 VIEMÄRÖINTI... 3 ETUPANEELIT... 3 SÄHKÖASENNUS... 4 UPOTUSASENNUS... 5 KÄYTTÖ... 7 KYTKIMET JA SÄÄTIMET... 7 ELEKTRONINEN KYTKIN... 7 ILMASÄÄDIN... 7 VAIHDIN... 7 SUUTTIMET... 8 VESIHIERONTASUUTIN... 8 MIKROTERAPIASUUTIN... 8 IMU... 8 POHJAVENTTIILIN HUOLTO... 9 LISÄVARUSTEET AROMATERAPIA YLLÄPITOLÄMMITIN YLEISTÄ... 11

.. 7 ILMASÄÄDIN... 7 VAIHDIN... 7 SUUTTIMET... 8 VESIHIERONTASUUTIN... 8 MIKROTERAPIASUUTIN... 8 IMU.

3 2 (11) ASIAKKAALLE Tämä ohje sisältää tärkeää tietoa asennuksen, toiminnan ja huollon osalta. Sinun tulee tutustua ohjeeseen huolella ennen uuden poreammeesi asennusta tai käyttöönottoa. Säilytä ohje myös myöhempää tarvetta varten. Valmistaja pidättää oikeuden muuttaa tuotteen kokoonpanoa tai rakennetta ilman erillistä ilmoitusta sekä ilman näistä aiheutuvia velvoitteita. Täytä oheiset tiedot asennuksen yhteydessä. OSTOPÄIVÄMÄÄRÄ: ASENNUSPÄIVÄMÄÄRÄ: AMMEEN MALLI: OHJAUSKESKUKSEN SARJANUMERO: MYYJÄN TIEDOT: Vastuun vapautus Toimittaja tai myyjä ei vastaa siitä, jos poreamme on asennettu väärin, jos siihen on tehty muutoksia tai sitä on käytetty väärin tai pidetty huonosti. Muutokset kattavat minkä tahansa järjestelmän, joka voi johtaa komponentin tai yksikön vikaantumiseen tai toimintaan, joka ei ole turvallista. Väärinkäyttö ja huonosti pitäminen kattavat poreammeen minkä tahansa käytön, joka ei vastaa tässä oppaassa esitettyä tai poreammeen käytön tarkoituksessa, johon sitä ei ole suunniteltu, erityisesti ammeen käyttö muualla kuin asuntojen yhteydessä, vaurion, jonka on aiheuttanut sellaisen veden lämpötilan käyttö poreammeessa, joka on määritellyn käyttöalueen ulkopuolella, altaan pintavaurion, jonka on aiheuttanut hapon tai muun pinnalle sopimattoman puhdistusaineen käyttö, vaurion, jonka komponenteille tai altaan pinnalle on aiheuttanut väärin ylläpidetty vesikemian tila. Toimittaja tai myyjä ei vastaa mahdollisista käyttöajan menetyksistä. Huom! Älä nosta tai kanna ammetta sen putkistosta!

Täytä oheiset tiedot asennuksen yhteydessä.

4 3 (11) ASENNUS SÄÄTÖJALAT Ammeeseen on tehtaalla asennettu säätöjalat lattiakaltevuuksien varalta. Säädä amme vaakatasoon, jotta amme tyhjenisi täydellisesti. Tarvitset 2 kpl 17 mm kiintoavaimia sekä vatupassin. VIEMÄRÖINTI Asenna ammeen mukana tullut poistoputki ammeen pohjaventtiiliin ja ohjaa putki lattiakaivoon tai viemärilinjaan. Ammeen mukana toimitetaan hajulukkokulma ja poistoputki. Katkaise putki sopivan mittaiseksi ja asenna viemäröinti kuvan mukaisesti.

VIEMÄRÖINTI Asenna ammeen mukana tullut poistoputki ammeen pohjaventtiiliin ja ohjaa putki lattiakaivoon tai

5 4 (11) ETUPANEELIT Mahdolliset etupaneelit asennetaan jo tehtaalla poreammeeseenne. SÄHKÖASENNUS Sähköasennuksen saa suorittaa vain henkilö tai yritys, jolla on asianmukainen urakointilupa. Laite on asennettava sähköverkkoon puolikiinteällä asennustavalla. Laitetta syöttävään ryhmäjohtoon on asennettava kytkin, jonka koskettimien avausväli on kaikkien napojen osalta vähintään 3 mm. Kytkin on asennettava niin, ettei se ole käytettävissä ammeesta. Ammeen arvokilvestä on nähtävissä nimellisteho sulakkeen mitoitusta varten. Suosittelemme max 30 ma vikavirtasuojakytkimen käyttöä.

Laite on asennettava sähköverkkoon puolikiinteällä asennustavalla.

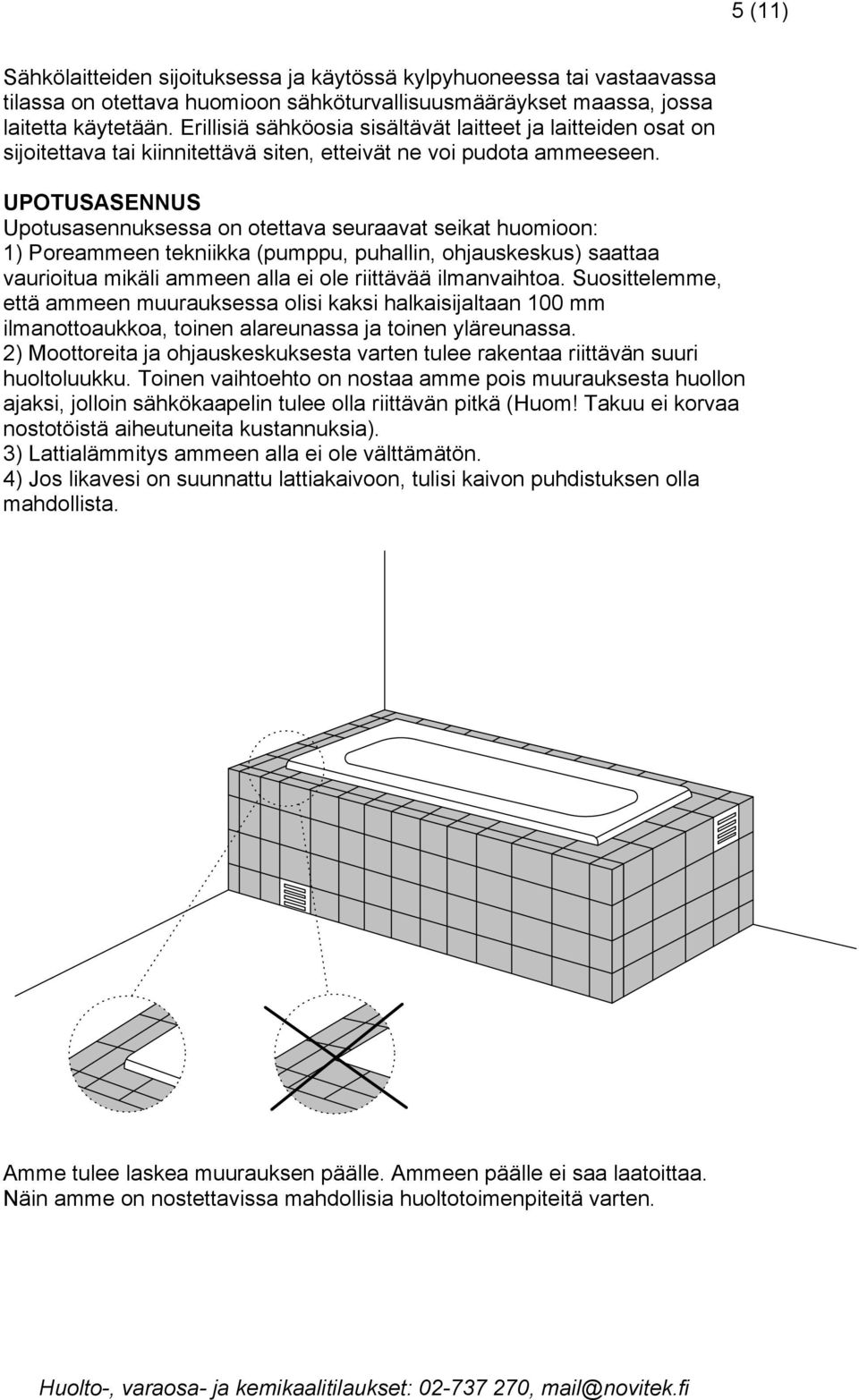

6 5 (11) Sähkölaitteiden sijoituksessa ja käytössä kylpyhuoneessa tai vastaavassa tilassa on otettava huomioon sähköturvallisuusmääräykset maassa, jossa laitetta käytetään. Erillisiä sähköosia sisältävät laitteet ja laitteiden osat on sijoitettava tai kiinnitettävä siten, etteivät ne voi pudota ammeeseen. UPOTUSASENNUS Upotusasennuksessa on otettava seuraavat seikat huomioon: 1) Poreammeen tekniikka (pumppu, puhallin, ohjauskeskus) saattaa vaurioitua mikäli ammeen alla ei ole riittävää ilmanvaihtoa. Suosittelemme, että ammeen muurauksessa olisi kaksi halkaisijaltaan 100 mm ilmanottoaukkoa, toinen alareunassa ja toinen yläreunassa. 2) Moottoreita ja ohjauskeskuksesta varten tulee rakentaa riittävän suuri huoltoluukku. Toinen vaihtoehto on nostaa amme pois muurauksesta huollon ajaksi, jolloin sähkökaapelin tulee olla riittävän pitkä (Huom! Takuu ei korvaa nostotöistä aiheutuneita kustannuksia). 3) Lattialämmitys ammeen alla ei ole välttämätön. 4) Jos likavesi on suunnattu lattiakaivoon, tulisi kaivon puhdistuksen olla mahdollista. Amme tulee laskea muurauksen päälle. Ammeen päälle ei saa laatoittaa. Näin amme on nostettavissa mahdollisia huoltotoimenpiteitä varten.

UPOTUSASENNUS Upotusasennuksessa on otettava seuraavat seikat huomioon: 1) Poreammeen tekniikka (pumppu, puhallin, ohjauskeskus) saattaa vaurioitua mikäli ammeen alla ei ole riittävää ilmanvaihtoa.

7 6 (11) Ammeen runko on joka syrjältään noin 15 mm ammeen ulkoreunaa pienempi, joten muurauksessa on otettava huomioon materiaalivahvuudet (esim. laatat, laasti). Ammeen säätöjalat tulisi säätää kunnolla, jotta amme ei jää ns. Kantamaan reunoistaan eikä ammeen runko ole näin vaarassa irrota liimauksistaan. Ammeen ja muurauksen saumakohtaan suositellaan esim. silikoni- tai vastaavaa tiivistystä.

Ammeen säätöjalat tulisi säätää kunnolla, jotta amme ei jää ns.

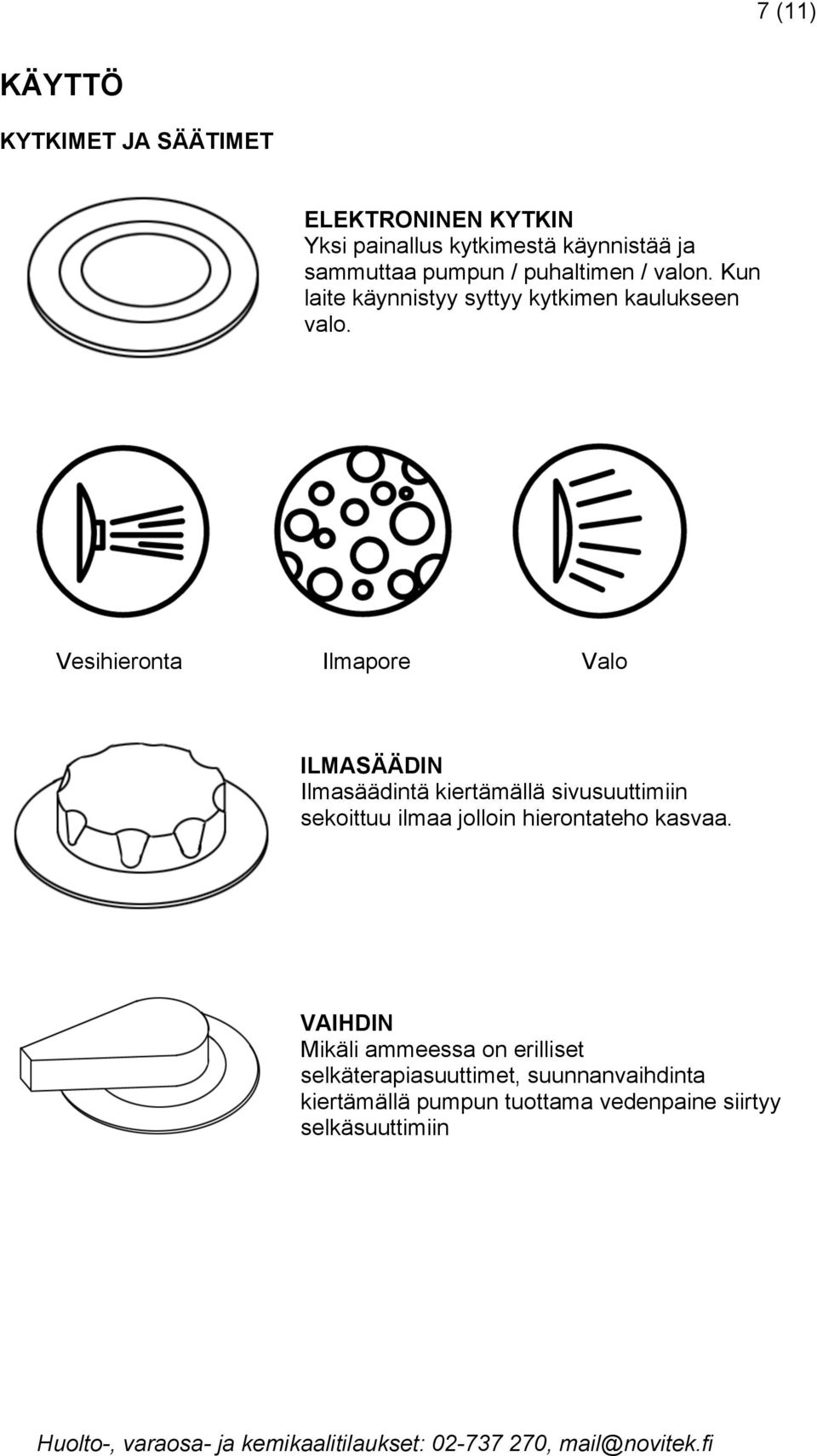

8 7 (11) KÄYTTÖ KYTKIMET JA SÄÄTIMET ELEKTRONINEN KYTKIN Yksi painallus kytkimestä käynnistää ja sammuttaa pumpun / puhaltimen / valon. Kun laite käynnistyy syttyy kytkimen kaulukseen valo. Vesihieronta Ilmapore Valo ILMASÄÄDIN Ilmasäädintä kiertämällä sivusuuttimiin sekoittuu ilmaa jolloin hierontateho kasvaa. VAIHDIN Mikäli ammeessa on erilliset selkäterapiasuuttimet, suunnanvaihdinta kiertämällä pumpun tuottama vedenpaine siirtyy selkäsuuttimiin

Vesihieronta Ilmapore Valo ILMASÄÄDIN Ilmasäädintä kiertämällä sivusuuttimiin sekoittuu ilmaa jolloin

9 8 (11) SUUTTIMET VESIHIERONTASUUTIN Vesihierontasuuttimen suuntausta on mahdollista säätää kääntämällä suutinpalloa haluttuun suuntaan. MIKROTERAPIASUUTIN Suuttimen suuntausta on mahdollista säätää kääntämällä suutinpalloa haluttuun suuntaan. IMU Vesi kulkeutuu imuritilän kautta pumppuun. Imun aiheuttama alipaine saattaa vaurioittaa ihoa / aiheuttaa mustelmia peitettäessä. Älä sukella pumpun ollessa käynnissä, sukeltaminen saattaa aiheuttaa hengenvaaran hiusten joutuessa imuritilään. Huom! Älä peitä!

IMU Vesi kulkeutuu imuritilän kautta pumppuun.

10 9 (11) POHJAVENTTIILIN HUOLTO Nosta pohjaventtiilin tulppa pois kuvan mukaisesti. Suihkuta voiteluöljyä pohjaventtiilin mekanismiin. Laita tulppa takaisin paikoilleen.

11 10 (11) LISÄVARUSTEET AROMATERAPIA Avaa ammeen laidalla oleva kuvan mukainen aromaterapian kansi (Huom! Kannessa on lapsilukko). Lisää toimituksen mukana tullutta aromaainetta sisällä olevaan säiliöön. Sulje aromaterapian kansi. Käynnistäessäsi porepumpun aromaattinen tuoksu kulkeutuu automaattisesti kylpyveteen ilmasäätimien ollessa auki. YLLÄPITOLÄMMITIN Vedenlämmittimen tarkoitus on ylläpitää veden lämpötilaa. Lämmitin toimii samanaikaisesti sivusuuttimien kanssa, eikä sillä ole erillistä käyttökytkintä. Lämmittimen tehdasasetus on 38ºC. Lämmitin sijaitsee ammeen alla pumpun läheisyydessä. Kuvassa oleva pieni nuoli osoittaa lämmittimen ylikuumenemissuojaan ja lämpötilansäätimeen.

Käynnistäessäsi porepumpun aromaattinen tuoksu kulkeutuu automaattisesti kylpyveteen ilmasäätimien ollessa auki.

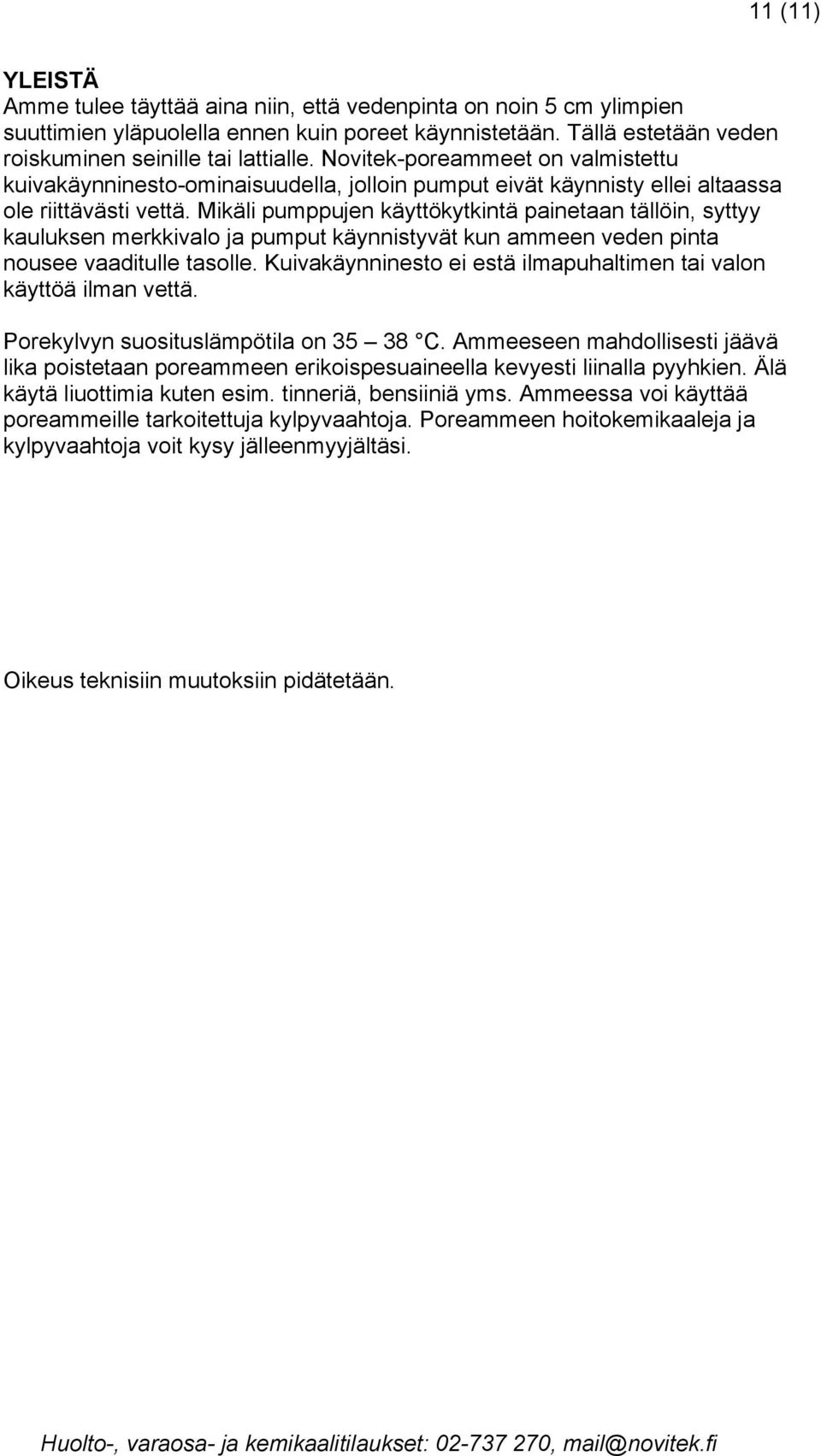

12 11 (11) YLEISTÄ Amme tulee täyttää aina niin, että vedenpinta on noin 5 cm ylimpien suuttimien yläpuolella ennen kuin poreet käynnistetään. Tällä estetään veden roiskuminen seinille tai lattialle. Novitek-poreammeet on valmistettu kuivakäynninesto-ominaisuudella, jolloin pumput eivät käynnisty ellei altaassa ole riittävästi vettä. Mikäli pumppujen käyttökytkintä painetaan tällöin, syttyy kauluksen merkkivalo ja pumput käynnistyvät kun ammeen veden pinta nousee vaaditulle tasolle. Kuivakäynninesto ei estä ilmapuhaltimen tai valon käyttöä ilman vettä. Porekylvyn suosituslämpötila on C. Ammeeseen mahdollisesti jäävä lika poistetaan poreammeen erikoispesuaineella kevyesti liinalla pyyhkien. Älä käytä liuottimia kuten esim. tinneriä, bensiiniä yms. Ammeessa voi käyttää poreammeille tarkoitettuja kylpyvaahtoja. Poreammeen hoitokemikaaleja ja kylpyvaahtoja voit kysy jälleenmyyjältäsi. Oikeus teknisiin muutoksiin pidätetään.

Mikäli pumppujen käyttökytkintä painetaan tällöin, syttyy kauluksen merkkivalo ja pumput käynnistyvät kun ammeen veden pinta nousee vaaditulle tasolle.

13 Valmistaja: Oy Nordic SPA Ltd Tehdaskatu SALO Puh Fax mail@novitek.fi
