KAMPANJA! PRE1278 MITUTOYO-KAMPANJA

Transkriptio

1 KAMPANJA! MITUTOYO-KAMPANJA PRE1278

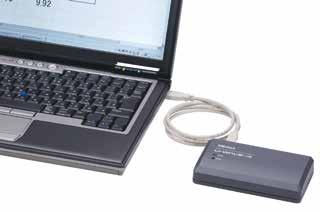

2 TIETOJENKÄSITTELYJÄRJESTELMÄT USB-VÄLIMUUNNIN/USB-VÄLIMUUNNIN DIRECT Nämä laitteet mahdollistavat suorat yhteydet DIGIMATIC-mittauslaitteista USB-liitännän kautta, ilman lisäohjelmia. Mittaustiedot muunnetaan näppäimistökoodeiksi (HID), joiden välityksellä tieto siirtyy minkä tahansa näppäimistökoodeja käyttävän ohjelman kanssa. Voit myös liittää liitäntäyksikön sekä kaapeliin integroidun mallin tietokoneen USB-porttiin kanavatunnisteena (VCP) kiinteällä COM-määrityksellä Microsoft Windows -käyttöjärjestelmässä. USB-ITPAK -ohjelmisto sisältää ohjaimen virtuaaliselle COM-portille. USB-ITPAK tukee myös Mitutoyon langatonta U-WAVEjärjestelmää, jonka ominaisuuksia ovat: tiedonsiirtoetäisyys n. 20 m, yhteyden vahvistus lähettimessä (summeri/led), sekä erityisen pitkä akun käyttöikä, jopa tiedonsiirtoa. Nro Listahinta: Skannaa QR-koodi mobiililaitteellasi, ja katso tuotevideoitamme YouTubessa. USB-VÄLIMUUNNIN Yksikkö, jossa on sisäänrakennettu painike, johon voidaan lisätä jalkapoljin. USB-VÄLIMUUNNIN valinnaisilla lisävarusteilla USB-VÄLIMUUNNIN DIRECT Slimline, kaapeliin integroitu tyyppi Nro. 06AFM380C Listahinta: USB VÄLIMUUNNIN DIRECT valinnaisilla lisävarusteilla 06AEN846: USB-ITPAK JA USB-DONGLEE USB-ITPAK V 2 antaa tavan lukea tietoja DIGIMATIC -lähdöllä varustetuista mittavälineistä Excel -sovellukseen seuraavasti Osien hallinta avaa automaattisesti Excel -taulukon Syötetään määritelty sekvenssi Tuloalue määritelty kullekin DIGIMATICmittarille, vähentäen vääriä kirjauksia Tämä ohjelmisto on yhteensopiva: USB-INPUT TOOL DIRECT USB-INPUT TOOL U-WAVE Nro. Huomautuksia Listahinta Kampanjahinta Liitäntärasia (tarvitsee lisäksi Digimatic-kaapelin) datapainikkeella (ø 18 mm) ja jalkakytkimellä AFM380A Korkealaatuinen IP-suojattu datanäppäimellinen malli (esim. IP67-työntömitta) AFM380B Korkealaatuinen IP-suojattu datanäppäimellinen malli (esim. IP65-mikrometri) AFM380C Datanäppäimellinen malli (esim. ABSOLUTE DIGIMATIC -työntömitta) AFM380D 10-pinninen, yksinkertainen malli (esim. ID-F-mittakello) AFM380E 6-pinninen, pyöreä malli (esim. Quick-mikrometri) AFM380F Yksinkertainen, suora malli (esim. ID-C-mittakello) AFM380G Korkealaatuinen IP-suojattu malli (esim. ID-N-mittakello)

3 U-WAVE Mittaustietojen langattoman tiedonsiirron järjestelmä Kantomatka n. 20 m Ohjelmistosta riippumaton kytkentä U-WAVE-T -kaapeli U-WAVE-T Mittalaite DIGIMATIC-lähdöllä U-WAVE-R Nro. Huomautuksia Listahinta Määräalennus 1 2 kpl. Määräalennus Määräalennus 3 5 kpl. 6 kpl tai enemmän 02AZD730D U-WAVE-T (IP67-malli) -lähetin AZD880D U-WAVE-T (summerimalli) -lähetin AZD810D U-WAVE-R-vastaanotin Kaapelityypit 02AZD790A Korkealaatuinen IP-suojattu datanäppäimellinen malli (esim. IP67-työntömitta) AZD790B Korkealaatuinen IP-suojattu datanäppäimellinen malli (esim. IP65-mikrometri) AZD790C Datanäppäimellinen (esim. ABSOLUTE DIGIMATIC -työntömitta) AZD790D 10-pinninen, yksinkertainen malli (esim. im. ID-F-mittakello) AZD790E 6-pinninen, pyöreä malli (esim. im. Quick-mikrometri) AZD790F Yksinkertainen, suora malli (esim. im. ID-C-mittakello) AZD790G Korkealaatuinen IP-suojattu malli (esim. im. ID-N-mittakello) A B C D E F G Lisävarusteet USB-välimuuntimelle ja U-WAVE:lle Nro. Nimike Listahinta Kampanjahinta 06AEN846 USB-ITPAK V 2 -ohjelmisto Excel -tiedonkeruuseen ADV384 USB-jalkapolkimen sovitin T Jalkapoljin 51 JALKAPOLJIN T USB-jalkapoljinsovitin 06ADV384 (tarvitaan USB-ITPAK-ohjelmisto) 3

4 TYÖNTÖMITAT Nro Listahinta: Nro. Mittausalue Tarkkuus Lukema Datalähtö Asteikko Syvyysmittaustanko Huomautuksia Tarkastustodistus Listahinta Kampanjahinta ** ± 0,05 Nonius 0,05 (1/128") Litteä 33, ± 0,03 Nonius 0,02 Litteä 40, ± 0,02* Digitaalinen 0,01 Pyöreä ± 0,02* Digitaalinen 0,01 Litteä ± 0,02* Digitaalinen 0,01 Litteä ± 0,02* Digitaalinen 0,01 Litteä ± 0,02* Digitaalinen 0,01 Litteä ± 0,02* Digitaalinen 0,01 Litteä IP ± 0,02* Digitaalinen 0,01 Litteä IP ± 0,02* Digitaalinen 0,01 Pyöreä IP67 aurinkoenergialla ± 0,04* Digitaalinen 0,01 IP67, nib-tyyppiset leuat ± 0,04* Digitaalinen 0,01 IP67, nib-tyyppiset leuat ja vakioleuat ± 0,02* Digitaalinen 0,01 Litteä kovametallikärkiset leuat *Ei sisällä pyöristysvirhettä **0-6 ABSOLUTE SYSTEM ABSOLUTE sähkömagneettinen induktiokooderi Advanced Onside Sensor (AOS) tarkoittaa, että digitaalinen työntömitta on käyttövalmis välittömästi käynnistyksen jälkeen, ilman nollakohdan asettamista. Virta poiskytkettynä 16,35 16,35 Virta päällekytkettynä Ei tarvetta nollapisteen asettamiselle 4

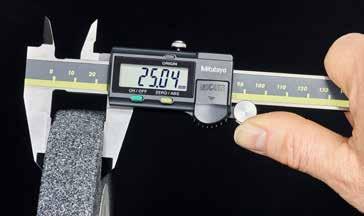

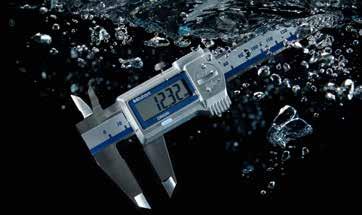

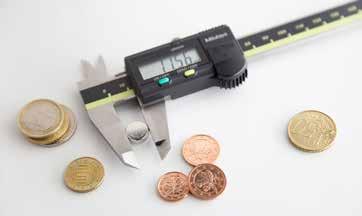

5 MITUTOYO ABSOLUTE -TYÖNTÖMITTA, JOSSA ERITYISEN PITKÄ PARISTON KÄYTTÖIKÄ Mitutoyo Absolute -teknologia säästää kustannuksia. Tavallisella työntömitalla pariston käyttöikä on h tai n. 5 vuotta normaalikäytössä. JÄÄHDYTYSNESTEEN KESTÄVÄÄ TEKNOLOGIAA (IP67-TYYPPI) Mitutoyo käyttää COOLANT PROOF -mittalaitteita valmistaessaan materiaaleja, jotka ovat erittäin kestäviä emulsioita, öljyjä, rasvoja ja jäähdytinnesteitä vastaan ABSOLUTE JÄÄHDYTYSNESTEEN KESTÄVÄ AURINKOENERGIATYÖNTÖMITTA IP67 Aurinkoenergiaa käyttävä työntömitta toimii jopa vain 60 luksin valossa. Heikommassa valaistuksessa superkondensaattori luovuttaa tarvittavan energian TYÖNTÖMITTA, KOVAMETALLIKÄRKISET LEUAT on työntömitta, jossa on kovametallikärkiset mittausleuat ulko- ja sisämittauksiin. Erinomainen hankaavien materiaalien mittaukseen. Valinnaiset lisävarusteet Nro. Nimike Huomautuksia Listahinta Kampanjahinta Datanäppäimellinen digimatic-kaapeli (1 m) Datanäppäimellinen digimatic-kaapeli (2 m) 53 06AFM380C Datanäppäimellinen USB Välimuunnin Direct -kaapeli (2 m) AZD790C Datanäppäimellinen U-WAVE-datakaapeli * 05CZA624 Datanäppäimellinen digimatic-kaapeli (1 m) IP67-tyypille 84 05CZA625 Datanäppäimellinen digimatic-kaapeli (2 m) IP67-tyypille 97 06AFM380A Datanäppäimellinen USB Input Tool Direct -kaapeli (2 m) IP67-tyypille AZD790A Datanäppäimellinen U-WAVE-datakaapeli IP67-tyypille * *Määräalennus 6 kpl ja enemmän. 5

6 MIKROMETRIT Nro Listahinta: Nro. Mittausalue Tarkkuus [µm] Lukema Datalähtö Asteikko Huomautuksia Tarkastustodistus Listahinta Kampanjahinta ± 2 analoginen 0,001 1 µm nonius-asteikolla ± 2 analoginen 0,001 1 µm nonius-asteikolla ± 2 analoginen 0, ± 2 analoginen 0, ± 2* digitaalinen 0,001 Economy-malli ± 1* digitaalinen 0,001 IP65, vakiotyyppi ± 1* digitaalinen 0,001 IP65, vakiotyyppi ± 1* digitaalinen 0,001 QuantuMike IP65, 2 mm karan nousulla ± 1* digitaalinen 0,001 QuantuMike IP65, 2 mm karan nousulla ± 1* digitaalinen 0,001 QuantuMike IP65, 2 mm karan nousulla ± 1* digitaalinen 0,001 QuantuMike IP65, 2 mm karan nousulla ± 2* digitaalinen 0,001 QuantuMike IP65, 2 mm karan nousulla ± 0,5* digitaalinen 0,0001 Tarkkuusmikrometri ± 4* digitaalinen 0,001 IP65, mittauspinta ø 20 mm kiekko ± 2* digitaalinen 0,001 IP65, mittauspinta ø 3 mm spline ± 2* digitaalinen 0,001 IP65, mittauspinta ø 3 mm spline ± 3* digitaalinen 0,001 Mittauspinta 0,75 mm terä ± 3* digitaalinen 0,001 Mittauspinta 0,75 mm terä *Ei sisällä pyöristysvirhettä YLI 100 ERI TYYPPISTÄ MIKROMETRIA ERITYISTARKOITUKSIIN Mitutoyo tarjoaa yli 100 erilaista digitaalista mikrometriä, jotka on erityisesti suunniteltu ongelmien ratkaisemiseen vaikeasti tavoitettavissa paikoissa. Lähes kaikissa niistä on korkea IP65-suojausluokka

7 SUUREN TARKKUUDEN KORKEARESOLUUTIOINEN MIKROMETRI Käyttää Mitutoyon innovatiivista, 0,1 mikrometrin tarkkuudella toimivaa, pyörivää ABS (ABSOLUTE) -anturia ja suuren tarkkuuden kierrekoneistustekniikkaa vähentämään instrumenttivirheen ± 0,5 µm:iin. Korkea resoluutio 0,1 µm JÄÄHDYTYSNESTEEN KESTÄVÄÄ TEKNOLOGIAA (IP65-TYYPPI) Mitutoyo käyttää COOLANT PROOF -mittalaitteita valmistaessaan materiaaleja, jotka ovat erittäin kestäviä emulsioita, öljyjä, rasvoja ja jäähdytinnesteitä vastaan. QuantuMike 2 MM:N KARAN NOUSULLA Aika työkappaletta kohden (Esimerkki: kuusivaiheinen työkappaleen mittaus) s Vakiomikrometri 22 s QuantuMike QuantuMike on Mikrometri, jossa on 2 mm karan nousu, ja joka tarjoaa vakiomikrometrejä neljä kertaa nopeampia liikkeitä. 0 Valinnaiset lisävarusteet Nro. Nimike Huomautuksia Listahinta Kampanjahinta 05CZA662 Datanäppäimellinen Digimatic-kaapeli (1 m) 89 05CZA663 Datanäppäimellinen digimatic-kaapeli (2 m) AFM380B Datanäppäimellinen USB Input Tool Direct kaapeli (2 m) 02AZD790B Datanäppäimellinen U-WAVE-datakaapeli * Mikrometrijalusta Säädettävä kulma 64, mm alueella 43 *Määräalennus 6 kpl ja enemmän. 7

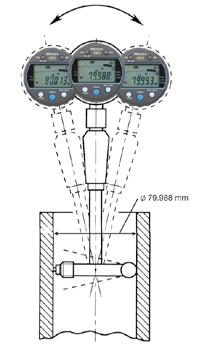

8 DIGIMATIC-MITTAKELLOT Nro B Listahinta: B B D D Nro. Malli Mittausalue Digitaalinen askel Tarkkuus* Virtalähde Huomautuksia Listahinta Kampanjahinta B ID-S 12,7 0,01 0,02 Paristo SR44 Economy-malli B ID-SS 12,7 0,01 0,02 Toimii aurinkoenergialla 40 Economy-malli luksista alkaen B ID-C 12,7 0,001 0,003 Paristo SR44 Reikämittaussovelluksiin D ID-F 25,4 0,001 0,003 Verkkovirtasovitin Monitoimimalli D ID-F 50,8 0,001 0,006 Verkkovirtasovitin Monitoimimalli D ID-H 30,4 0,0005 0,0015 Verkkovirtasovitin Suuren tarkkuuden monitoimimalli D ID-H 60,9 0,0005 0,0025 Verkkovirtasovitin Suuren tarkkuuden monitoimimalli *Ei sisällä pyöristysvirhettä Valaistus luksia Tekninen piirustus, tarkkuusmekaniikkatyö 500 luksia Toimisto B ID-SS -AURINKOENERGIAMITTAKELLO Vaikka valaistus tilapäisesti putoaa alle 40 luksin, normaali mittaus voidaan suorittaa ladatun superkondensaattorin avulla. Oskilloiva liike Tulos (min. arvo) ID-C-REIKÄMITTAUS -MITTAKELLO Vaihtoehtona asteikkomittakellolle voidaan mittalaitteessa myös ottaa käyttöön sisähalkaisjoiden 2-pistemittauksiin suunniteltu digitaalinen mittakello. Siinä on minimiarvon säilytystoiminto, jonka avulla on helppo mitata reiän halkaisija luksia Työskentely valmistuskoneilla 150 luksia Kulkuväylät, joissa ajoneuvojen latausvyöhykkeitä ø 79,988 mm Valittavissa nopea mittaustaajuuden havaitsemisjakso 20 ms välein (50 kertaa/s) halkaisijan mittaamiseksi entistäkin luotettavammin. 100 luksia Ruokailutilan kulkuväylät 50 luksia Varastotilat 8

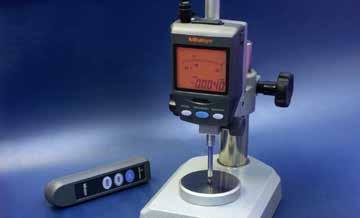

9 A ID-F JA ID-H MONITOIMINÄYTTÖ -MITTAKELLO Taustavalon väri muuttuu vihreästä (OK) punaiseksi (± NG) suhteessa annettuihin toleranssirajoihin ID-F ja ID-H -mittakellot mittaavat arvoja MAX/MIN/RANGE (MAX-MIN). Piste B ID-H 2-värinen, taustavalaistu LCD (vihreä ja punainen) Piste A Piste D B C ID-F Piste C ID-H -MITTAKELLO LISÄVARUSTEENA SAATAVALLA KAUKO-OHJAIMELLA ID-H-mittakellossa voit tehdä esim. nollausasetuksen lisävarusteena saatavan kauko-ohjaimen avulla koskematta mittakelloa. Toiminnot: Esiasetuksen/nollauksen haku MAX/MIN/TIR-kytkin MAX/MIN/TIR-nollaus Datalähdön liipaisu 21EZA099 Jalustakäyttö Valinnaiset lisävarusteet Nro. Nimike Huomautuksia Listahinta Kampanjahinta 7822 Vaihdettava kontaktipisteasetus Mittakellolle Digimatic-kaapeli (1 m) ID-S:lle, ID-SS:lle ja ID-C:lle 34, Digimatic-kaapeli (2 m) ID-S:lle, ID-SS:lle ja ID-C:lle 41,40 06AFM380F USB Input Tool Direct -kaapeli (2 m) ID-S:lle, ID-SS:lle ja ID-C:lle AZD790F Datanäppäimellinen U-WAVEdatakaapeli ID-S:lle, ID-SS:lle ja ID-C:lle * Digimatic-kaapeli (1 m) ID-F:lle ja ID-H:lle Digimatic-kaapeli (2 m) ID-F:lle ja ID-H:lle 69 06AFM380D USB Input Tool Direct -kaapeli (2 m) ID-F:lle ja ID-H:lle AZD790D Datanäppäimellinen U-WAVEdatakaapeli ID-F:lle ja ID-H:lle * 21EZA198 Karan nostovipu ID-S:lle, ID-SS:lle ja ID-C:lle 9, Karan nostokaapeli (500 mm) 32,20 21EZA099 Kauko-ohjain (maks. 6 m etäisyys) ID-H:lle 91 *Määräalennus 6 kpl ja enemmän. Sarjassa nro mukana: ø 5 mm tasainen ø 10 mm tasainen Neulan säde 0,4 mm Pallon säde 7 mm Kuoren säde 2,5 mm L=5 mm Kuoren säde 2,5 mm L=10 mm 9

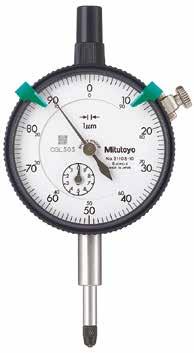

10 ANALOGISET MITTAKELLOT Nro. 2046SB Listahinta: 39, SB SB E E Nro. Mittausalue Asteikko Ulkoasu Mitta-asteikko Mittakärjen pituus Huomautuksia Listahinta Kampanjahinta 2046S 10 0,01 Mittakello 0 100(100 0) 39, SB 10 0,01 Mittakello 0 100(100 0) 39, S ,01 Mittakello 0 100(100 0) Koaksiaalinen kierrosluvun näyttölaite SB ,01 Mittakello 0 100(100 0) Koaksiaalinen kierrosluvun näyttölaite S ,001 Mittakello 0 100(100 0) Iskunkestävä SB ,001 Mittakello 0 100(100 0) Iskunkestävä E 0,8 0,01 Vipumittakello ,9 Sisältää ø 8 mm varsi, ø 2 mm 97 kovametallinen mittakärjen pää E 0,14 0,001 Vipumittakello ,7 Sisältää ø 8 mm varsi, ø 2 mm 172 kovametallinen mittakärjen pää 110 MITTAKELLOJEN OMINAISUUKSIA Kehyspuristin ja rajoittimet vakiovarusteina Kuori on ympäröity ulkorenkaalla, joka suojaa iskuilta 4-ruuvikiinnitys parantaa iskunkestävyyttä Nostovivun lohenpyrstöliitokseen ei tarvita työkaluja Kulutusta kestävä ulompi rengas jäykästä muovista Kiinnitysalue Kovapinnoitettu lasi estää naarmuuntumisen Varsiholkki-rakenne helppoon varren kiinnitykseen (pitempi kiristysalue) Välys, jolla estetään kiinnitysvoiman suora vaikutus Kara 10

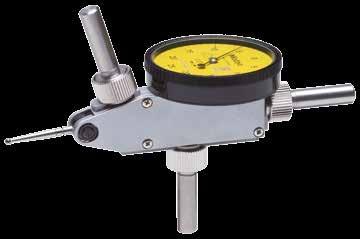

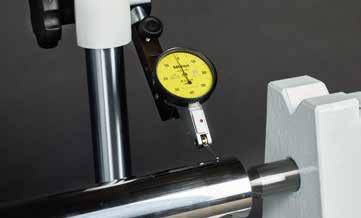

11 VIPUMITTAKELLON OMINAISUUDET Mittakärjen pituus näkyy asteikkotaulussa Käytetyn mittakärjen pituus vaikuttaa ilmaisimen skaalauskertoimeen. Sopiva pituus on merkitty asteikkotauluun auttamaan asiakasta tilaamaan oikeantyyppisen mittakärjen. ø 8 lohenpyrstöön sopiva varsi vakiovarusteena ø 8 mm kaikkiin kehyksen lohenpyrstökiinnityksiin liitettävä suora varsi (21CAB104) toimitetaan vakiovarusteena. Kiinnitettävät rajoittimet Rajoittimet (lisävaruste) voidaan kiinnittää kehykseen, samoin kuin mittakelloille, toleranssien ylä- ja alarajojen helppoa tunnistamista varten. TARKKUUSERITTELY Tarkkuuserittely on uuden EN ISO standardin mukainen vipumittakelloille ja EN ISO 463:n mukainen mittakelloille EN ISO 9493/EN ISO 463 Nro. Virhe rajan ylittävällä alueella Mikä tahansa 10-jakoinen asteikko/mikä tahansa 1/10-kierros [µm] Mikä tahansa puoli kierrosta [µm] Jokainen kierros [µm] E T SB SB SB-10 2,5 4 4, Mittausalue [µm] Hystereesi [µm] Toistettavuus [µm] Valinnaiset lisävarusteet Nro. Nimike Huomautuksia Listahinta Kampanjahinta 7822 Kärkisarja Mittakelloille AZB149 Karan nostovipu Mittakelloille 5,75 Sarjassa nro mukana: ø 5 mm tasainen ø 10 mm tasainen Neulan säde 0,4 mm Pallon säde 7 mm Kuoren säde 2,5 mm L=5 mm Kuoren säde 2,5 mm L=10 mm 11

12 SISÄMITTAUSLAITTEET Nro Listahinta: Nro. Mittausalue Ulkoasu Tarkkuus [µm] Asteikko Huomautuksia Tarkastustodistus Listahinta Kampanjahinta pistesisämikrometri ± 2 0, pistesisämikrometri ± 2 0, pistesisämikrometri ± 2 0, pistesisämikrometri ± 2 0, pistesisämikrometri ± 3 0, pistesisämikrometri ± 3 0, pistesisämikrometri ± 3 0, pistesisämikrometri ± 3 0, pistesisämikrometri ± 3 0, pistesisämikrometri ± 3 0, pistesisämikrometri ± 3 0, pistesisämikrometri ± 3 0, Digitaalinen 3-piste Borematic ± 5* (12 20 mm) 0,001 Sisältää 2 asetusrengasta ± 6* (20 50 mm) Digitaalinen 3-piste Borematic ± 6 * 0,001 Sisältää 2 asetusrengasta piste-reikämittaus 2 0,01 Sisältää mittakellon 2046S piste-reikämittaus 2 0,01 Sisältää mittakellon 2046SB piste-reikämittaus 2 0,01 Sisältää mittakellon 2046SB piste-reikämittaus 2 0,01 Sisältää mittakellon 2046SB piste-reikämittaus 2 0,01 Sisältää mittakellon 2046SB *Ei sisällä pyöristysvirhettä BOREMATIC Sisähalkaisijan mittauslaite, jonka Snap-tyyppinen, digitaalinen näyttö mahdollistaa nopean ja helpon mittauksen vivun avulla. Titaanilla pinnoitetuilla mittausnastoilla on erinomainen lujuus ja iskunkestävyys. 2-PISTE SISÄMITTAUSLAITE Sovellus (lisävarusteena saatavalla B-reikämittausmittakellolla) helppoon ja tarkkaan sisähalkaisijoiden 2-pistemittaukseen. Kontaktipisteissä käytetään kovametallia, mikä takaa hyvän kestävyyden ja sietää kulutusta. Kontaktipiste/ kovametallikartio Titaanilla päällystetyt mittausnastat 3-PISTESISÄMIKROMETRI Kontaktipiste ja kartio on valmistettu kovametallista hyvää kulutuskestävyyttä varten. 12

13 SYVYYS/PAKSUUS/KULMA Nro Listahinta: Nro. Mittausalue Asteikko Tarkkuus Ulkoasu Huomautuksia Listahinta Kampanjahinta ,02 ± 0,03 Syvyystyöntömitta Hienosäädöllä ** 0,01 ± 0,020 Syvyydenmittausmittakello Peruskoko: 63,5x16 mm ** 0,01 ± 0,020* Digitaalinen syvyydenmittausmittakello Peruskoko: 63,5x16 mm ,001 ± 0,003* Digitaalinen mittakello paksuusmittari *Ei sisällä pyöristysvirhettä **5 kpl. laajennukset SOVELLUKSET Nro Listahinta: Valinnaiset lisävarusteet Nro. Nimike Huomautuksia Listahinta Kampanjahinta Digimatic-kaapeli (1 m) Borematic-syvyys/ 34,50 paksuusmittarille Digimatic-kaapeli (2 m) Borematic-syvyys/ 41,40 paksuusmittarille 06AFM380F USB Input Tool Direct -kaapeli (2 m) Borematic-syvyys/ paksuusmittarille Nro. Herkkyys (mm/m jakoa kohden) Herkkyys " (kaarisekuntia) Mitat Tarkkuus Listahinta Kampanjahinta , x 44 DIN , x 44 DIN , x 44 x 200 DIN

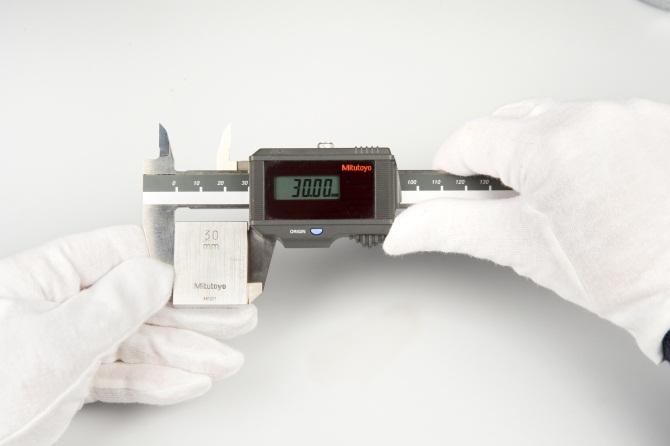

14 MITTAPALAT/MIKROMETRIPÄÄT Nro Listahinta: Nro. Paloja/sarja Materiaali Luokka Tarkkuus Tarkastustodistus Listahinta Kampanjahinta Keraaminen 0 EN ISO Keraaminen 1 EN ISO Teräs 0 EN ISO Teräs 1 EN ISO Teräs 2 EN ISO Mittapalojen kohdentaminen Koko Askel Määrä 1, ,01 1,19 0, ,2 1,9 0, MITUTOYO-TERÄSMITTAPALOJENOMINAISUUDET Erinomainen mittavakaus: Mitutoyo teräsmittapalat valmistetaan ainoastaan keinotekoisesti vanhennetusta materiaalista. Korkeaa mittausluotettavuutta: Mitutoyo-mittapalat pysyvät pitkään käyttökelpoisena standardina erinomaisen mittavakautensa ansiosta. Suurin sallittu mittapalojen pituusmuutos vuoden aikana määritellään standardissa EN ISO Mitutoyon korkealaatuiset mittapalat täyttävät helposti nämä ja kaikki muut vaatimukset. Teräsmittapalat sopivat erinomaiset käytettäväksi standardeina pienen mittausepävarmuutensa ansiosta. Mitutoyo-teräsmittapalojen huippulaatuiset pinnat takaavat korkean vääntövoiman. Työntömitan tarkkuuden tarkastus Mittakellon nollapisteen määritys KERAAMISTEN MITUTOYO-MITTAPALOJNEN (CERA-BLOCKS) OMINAISUUKSIA Kulutuskestävyys. CERA-mittapalojen kulutuskestävyys on kymmenkertainen teräsmittapaloihin verrattuna ja kolminkertainen kovametallimittapaloihin verrattuna. Korroosionkestävyys. Enimmäkseen vapaa mittojen muuttumisesta ajan myötä. Teräksellä ja keraamisilla aineilla on lähes sama laajenemiskerroin. Tämä vähentää lämpötilan muutoksista johtuvia mittausvirheitä. Imeytettävissä myös teräsmittapaloihin. Ei naarmujen aiheuttamia purseita. Antimagneettisia: jauhe (rautaviilajauho yms.) ei tartu kiinni. Selkeästi luettavia: mustat merkinnät lumivalkoisella pinnalla. 14

15 Nro. Mittausalue Tarkkuus* Lukema Asteikko Karan pää Varsi Huomautuksia Listahinta Kampanjahinta ,5 ± 5 analoginen 0,01 litteä 6 mm tavallinen Pieni tyyppi ,5 ± 5 analoginen 0,002 pallomainen 6 mm, kiinnitysmutterilla karan syöttö 0,1 mm/kierr ,5 ± 2 analoginen 0,002 pallomainen 9,5 mm tavallinen karan syöttö 0,1 mm/kierr ± 2 analoginen 0,01 litteä 9,5 mm, kiinnitysmutterilla Vakiomalli 77, ± 2 analoginen 0,01 litteä 9,5 mm tavallinen Vakiomalli ± 2 analoginen 0,01 litteä 9,5 mm, kiinnitysmutterilla Karalukolla 85, ± 2 analoginen 0,01 litteä 9,5 mm tavallinen Karalukolla 80, ± 2* digitaalinen 0,001 litteä 12/18 mm (holkilla) IP65, karalukolla ± 3* digitaalinen 0,001 litteä 18 mm Pyörimätön kara *Ei sisällä pyöristysvirhettä MIKROMETRIRUUVIN KÄYTTÖ Mikrometripäät ovat yleisiä mittaus-, syöttö- ja paikannuslaitteita, jotka asennetaan mittauslaitteisiin ja tarkkuuskoneisiin. 15

16 KORKEUSMITTALAITTEET D-21 Nro D-21 Listahinta: Nro. Mittausalue Ulkoasu Asteikko Tarkkuus [µm] Leijutus Listahinta Kampanjahinta Absolute-korkeusmittalaite ja piirtopuikko 0,01 ± Absolute-korkeusmittalaite ja piirtopuikko 0,01 ± QM-Height 1D-korkeusmittalaite 0,001 ± (2,4+2,1l/600)µm QM-Height 1D-korkeusmittalaite 0,001 ± (2,4+2,1l/600)µm QM-Height 1D-korkeusmittalaite 0,001 ± (2,4+2,1l/600)µm QM-Height 1D-korkeusmittalaite 0,001 ± (2,4+2,1l/600)µm D Linear Heights 2D LH-600 E -korkeusmittalaite 0,0001 ± (1,1+0,6l/600)µm D-21* Linear Height LH-600 E/EG 2D -korkeusmittalaite 0,0001 ± (1,1+0,6l/600)µm * Power Grip -ote liikettä varten QM-HEIGHT: ABSOLUTE 1D KORKEUSMITTALAITE Helppokäyttöinen 1D-korkeusmittalaite, ABSOLUTE-asteikko. Saatavilla malleja pneumaattisella käyttömekanismilla ja ilman sitä. Tämä korkeusmittalaite sisältää erilaisia datalähtötoimintoja, kuten Digimatic, USB tai langaton liitäntä (U-WAVE:n kautta). Ikonipohjaiset komennot helpottavat usein käytettyjä mittauksia, kuten sisä/ulkohalkaisijan ja etäisyyden laskeminen, ja ne tukevat myös yhden näppäimen toimintoa. ABSOLUTE DIGIMATIC -KORKEUSMITTALAITE ABSOLUTE-korkeusmittalaite mahdollistaa tasaiset liikkeet liukusäätöpyörän (käsipyörä) avulla. Tämä korkeusmittalaite on saatavana kahdella eri mittausalueella. 16

17 QM-HEIGHT: ABSOLUTE 1D -KORKEUSMITTALAITE MAX MAX MINI MIN Langaton tiedonsiirto U-WAVEja U-WAVE-T-asennussarjalla Max./Min./ALUE -mittaukset LINEAARINEN KORKEUSMITTALAITE LH-600 E/EG 2D Tämä korkeusmittalaite on tehokas 2D-mittausjärjestelmä pneumaattisella käyttömekanismilla. LH-600 5,7 tuuman LCD TFT-värinäytöllä, parempi näytön luettavuus ja käytettävyys. Opastava ohjauspaneeli värillisellä LCD-näytöllä tarjoaa erilaisia toimintoja, kuten valmiiden ohjelmien automaattisen suorittamisen. Saatavana on kaksi eri mallia, ergonomisella kädensijalla (EG-tyyppi) tai ilman sitä (E-tyyppi). Ohjausyksikkö Eri mittausskenaarioita LH-600E Malli ilman kädensijaa. LH-600EG Malli, jossa kädensija. Ilmatyynyn aktivoimiseen käytettävä painike on valmiiksi power gripiin. Valinnaiset lisävarusteet Nro. Nimike Huomautuksia Listahinta Kampanjahinta Digimatic-kaapeli (1 m) Korkeusmittalaite ja piirtopuikko 34, Digimatic-kaapeli (2 m) Korkeusmittalaite ja piirtopuikko 41,40 06AFM380F USB Input Tool Direct -kaapeli (2 m) Korkeusmittalaite ja piirtopuikko AZD790F U-WAVE-kaapeli datakytkimellä Korkeusmittalaite ja piirtopuikko * Digimatic-kaapeli (1 m) QM-Height-laitteelle Digimatic-kaapeli (2 m) QM-Height-laitteelle 69 06AFM380D USB Input Tool Direct -kaapeli (2 m) QM-Height-laitteelle AZD790D U-WAVE-datakaapeli datakytkimellä QM-Height-laitteelle * 02AZE990 U-WAVE-T-asennussarja QM-Height-laitteelle 39,10 06AEG180D Verkkolaite 6V DC, 2A QM-Height-laitteelle 69 63AAA043 DMX-0-1 USB LH-laitteelle: HID (Human Interface Device) -näppäimistömali Liitäntä mittaustietojen suoraan lähettämiseen esim. MS Exceliin 12AAA807D RS232-C-kaapeli LH-laitteelle: Liitäntäkaapeli LH-laitteelta HID-liitäntään 63AAA *Määräalennus 6 kpl ja enemmän. 17

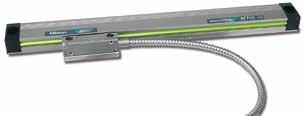

18 LINEAARIASTEIKOT/NÄYTTÖLAITTEET UUSIEN JA KÄYTETTYJEN MANUAALITYÖSTÖKONEIDEN SARJA AT-715-lineaariasteikot ja KA-200-näyttölaite. Tämä tarjous koostuu kahdesta tai kolmesta lineaarisesta mitta-asteikosta, joiden hyötyliikerata on enintään mm mitta-asteikkoa kohden. ABSOLUTE-teknologia käynnistettäessä ei tarvita referenssipisteiden asetusta IP67-suojaus sähkömagneettisen induktioskannausperiaatteen ansiosta (kestää hyvin pölyä, vettä ja öljyä). Hyvä kestävyys Suuri tarkkuus (± 5 µm ± 10 µm), riippuen toiminta-alueesta Helppo käyttää useissa eri käsiohjatuissa työstökoneissa, erityisesti sorveissa 2-akselinen KA-200 -näyttölaite + kaksi asteikkoa, max tehoalueelle mm X-akseli Y-akseli Nro XX akselinen KA-200-näyttölaite ja kaksi asteikkoa, yhteensä max mm tehokkaalla alueella 3-akselinen KA-200 -näyttölaite + kolme asteikkoa, max tehoalueelle mm Nro XX akselinen KA-200-näyttölaite ja kolme asteikkoa, yhteensä max mm tehokkaalla alueella Y-akseli X-akseli Z-akseli Max liikenopeus Tehokas alue Tarkkuus 50 m/min mm ± 5 µm mm ± 7 µm mm ± 10 µm Tarjottu sarja (yllä) sisältää mitta-asteikkoja mm:iin asti Nro. Tehokas alue mm Nro. Tehokas alue mm Muita mittausalueita on saatavilla (eivät sisälly perussarjoihin 1 ja 2) Nro. Tehokas alue Listahinta mm Tilattaessa ilmoittakaa yksittäiset liikepituudet yhdessä tuotenumeroiden kanssa! 18

19 KA-200 -näyttölaite Helppokäyttöinen ja monipuolinen näyttölaite lineaariasteikoille. Korkeaa suorituskykyä kustannustehokkaassa 2- tai 3-akselin näyttölaitteessa. Voidaan käyttää jyrsintälaskurina tai sorvin laskurina syöttämällä muutetut parametrit. Työkaluasetukset, arvojen yhteenlasku kahdelta akselilta, halkaisijanäyttö, arvojen esiasetukset, jne. Nro D Listahinta: Nro. Akselit Listahinta Kampanjahinta D D SLIM HEAD LINEAR GAUGE LGK-SARJA Nro Listahinta: Differentiaalinen neliöaaltosignaalin ulostulo mahdollistaa käytön moniin erilaisiin sovelluksiin. Pienen koon ansiosta voidaan asentaa myös rajoitettuun tilaan. Valokennoasteikko mahdollistaa hyvän tarkkuuden koko mittausalueella. Pitkä käyttöikä karayksikön lineaaristen kuulalaakereiden ansiosta. Nro. Mittausalue Mittausvoima * Resoluutio Tarkkuus Signaalin nousu [µm] Max vastenopeus Massa [g] Listahinta Kampanjahinta ,8 N/0,75 N/0,7 N 0,001 (1,5 + L/50) μm mm/s ,8 N/0,75 N/0,7 N 0,0005 (1,5 + L/50) μm mm/s *Kara ALAS/vaakasuora/YLÖS VAKIOMALLINEN LINEAARINEN LGF-SARJA Painimen ohjauksen edistyksellinen rakenne tekee siitä erittäin vastustuskykyisen ulkoisille iskuille ja tärinälle. Sen differentiaalinen suorakulma-aaltosignaalin ulostulo mahdollistaa käytön monenlaisiin sovelluksiin. Se on hyvin pitkäikäinen karayksikön lineaaristen kuulalaakereiden ansiosta. Nro Listahinta: Nro. Mittausalue Mittausvoima * Resoluutio Kara ø Tarkkuus Signaalin nousu [µm] Max vastenopeus Massa [g] Listahinta Kampanjahinta ,2/1,1/1 N 0,001 ø 8 mm (1,5 + L/50) μm mm/s *Kara ALAS/vaakasuora/YLÖS 19

20 LINEAARISET ANTURIT/SENSORPAK EH-NÄYTTÖLAITE LINEAARISILLE ANTUREILLE Monitoiminäyttölaite Normaalit RS-232C- ja USB-liitännät mahdollistavat helpon tiedonsiirron ulkoiseen tietokoneeseen (USB-liitäntää voidaan käyttää vain SENSORPAKin kanssa). Sisäänrakennetun verkkotoiminnon avulla voidaan helposti luoda monipistemittausjärjestelmä (RS link, enintään 10 näyttölaitetta). 2-mittarin tulotyyppi voi laskea lisäykset ja vähennykset kahden mittarin välillä. Nro D Listahinta: Nro. Resoluutio Max liitäntätaajuus (sisään) Tulosignaalin tyyppi Soveltuva mittari Mittaustulot Massa [g] Listahinta Kampanjahinta D 0,0001/0,001/0,01 LGF, LGK, LGB, LG, LGM, LGH 2,5 MHz (2-vaiheinen neliöaalto), Differentiaalinen (lukuun ottamatta LGF-Z: ta, vastenopeus riippuu mittarin suorakaideaalto jossa on referenssipiste, LGH D 0,0001/0,001/0,01 määrityksestä 0,01 μm resoluutiolla) Nro. 02NGB072 Listahinta: SENSORPAK Näyttää mittausarvot jopa 60 anturilta samanaikaisesti ja reaaliajassa. Voit tehdä laskuja käyttäen enintään 30 anturin mittausarvoja reaaliajassa. Mahdollistaa valtavan määrän erilaisia graafisia esityksiä mittauksista, kuten numeroesitys, osoitinesitys, asteikkoesitys. Tietojen rekisteröinti voidaan tehdä ohjauskortilla tai datataulukoilla. Voit myös jatkokäsitellä tietoja käsittelyä ulkoisella ohjelmistolla, kuten Microsoft Excel tai MeasurLink. Malli Nro. Lähtötoiminto Kokonaistoleranssitakuu Tulotoiminto Sovellusnäyttölaite Näyttö Sensorpak 02NGB072 Suora tulostus Microsoft Excel -taulukkolaskentaan, CSV-tiedoston kirjoitus (yhteensopiva MeasurLinkin kanssa) GO/NG-arvio (määrittämällä mittareita, joita käytetään kokonaistoleranssin mittaukseen) GO/NG-signaalin ulostulo lisävarusteena saatavalla I/O-kaapelilla Liipaisutoiminto: painikkeilla tai ulkoisella TRG:llä (lisävarusteena saatavalla I/O-kaapelilla) Tiedon syöttötaajuus: maks kertaa (60 pisteen ollessa kytkettynä) kertaa (6 pisteen ollessa kytkettynä) Näyttölaitteet RS-232C-liitännällä (EH ja EV), USB-liitännällä (EH) Näyttötyyppi: Näyttölaite, pylväsdiagrammi, mittari, kaavio (pystytään näyttämään samanaikaisesti) Toleranssiarvion tulos: Värinäyttö (vihreä/punainen) Liitettävät mittarit: Maks

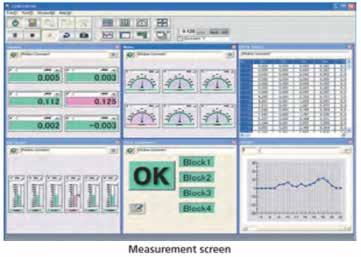

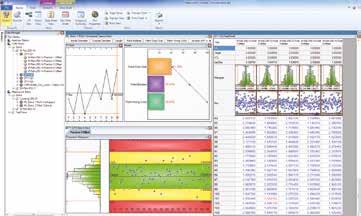

21 MeasurLink8 TIEDONKERUU JA REAALIAIKAINEN, TILASTOLLINEN PROSESSINHALLINTA MeasurLink on suunniteltu keräämään ja yhdistämään kaikki mittaustiedot yhteen keskustietokantaan. Mittauslaitteiden kautta hankitut mittaustulokset siirretään automaattisesti SQL-tietokantaan, ja ne ovat saatavilla reaaliaikaisesti seurantaan, analysointiin tai raportointiin. MeasurLink Real-Time Professional Edition MeasurLink Real-Time Professional Edition mahdollistaa asiakkaille yhteyden muodostamisen ja tietojen hankinnan Mitutoyo-koordinaattimittauskoneista sekä Vision- ja muodonmittauslaitteista natiivi-integraation (DDE) avulla. Myös ASCII- ja QMD (xml-pohjaisia) tiedostojen tuontia tuetaan. MeasurLink Process Analyzer Data Analysis Module -Process Analyzer on korvaamaton työkalu laatutiimillenne. Se antaa mahdollisuuden analysoida prosessit, tunnistaa ongelma-alueet ja ryhtyä korjaaviin toimenpiteisiin tuotteenne laadun parantamiseksi. Tarkastusajot voidaan lajitella tarkastusaseman, rutiinin tai osan perusteella, ja ne näytetään samalla tavalla kuin Windowsin resurssienhallinnan käyttöliittymässä. Mittaustuloksia voidaan yhdistää, suodattaa, ryhmitellä ja tulostaa haluamallanne tavalla. Nro. Nimike Listahinta Kampanjahinta 64AAB471R MEASURLINK, REAL-TIME PROFESSIONAL V AAB472R MEASURLINK, REAL-TIME PROFESSIONAL 3D V AAB475R MEASURLINK, PROCESS ANALYZER PROFESSIONAL V AAB476R MEASURLINK, PROCESS MANAGER V AAB477R MEASURLINK, GAGE R&R V AAB478R MEASURLINK, GAGE MANAGEMENT V AAB479R MEASURLINK, TYÖRYHMÄLISENSSI V8, 30 LISENSSIÄ AAB479FR MEASURLINK, KELLUVA LISENSSI -OPTIO V8, 30 LISENSSIÄ AAB480R MEASURLINK, TYÖRYHMÄLISENSSI V8, 15 LISENSSIÄ AAB480FR MEASURLINK, KELLUVA LISENSSI -OPTIO V8, 15 LISENSSIÄ AAB482R MEASURLINK, TYÖRYHMÄLISENSSI V8, 10 LISENSSIÄ AAB482FR MEASURLINK, KELLUVA LISENSSI -OPTIO V8, 10 LISENSSIÄ AAB483R MEASURLINK, TYÖRYHMÄLISENSSI V8, 5 LISENSSIÄ AAB483FR MEASURLINK, KELLUVA LISENSSI -OPTIO V8, 5 LISENSSIÄ Koulutus ja asennus eivät sisälly hintoihin 21

22 PINNANKARHEUDEN MITTAUSLAITTEET Surftestpinnankarheuden mittauslaitteet Ohjelmisto SJ-210/-310/-410 -sarjoille USB Communication Tool osoitteessa: (rekisteröityminen vaaditaan) Lataa kotisivuiltamme maksuton ohjelmisto Free download! PAIKAN PÄÄLLÄ TAPAHTUVA KARHEUDENMITTAUS SURFTEST SJ-210/SURFTEST SJ-310 Kannettavat laitteet mahdollistavat helpon ja tarkan pinnankarheuden mittauksen. SJ-210:ssa on kestävä muotoilu teollisuusympäristöön täydellinen kohteessa käytettäväksi! EN ISO -yhteensopiva mittakärki, säde 2 µm, mittausvoima 0,75 mn! EN ISO -yhteensopiva kelkan säde 40 mm parhaiten sopiva pinnankarheuksille λc = 0,8 mm! Tuki VDA-standardille ja erikoisparametreille, kuten Rz1 max! Taustavalaisut väri-lcd tarjoaa erinomaisen luettavuuden myös pimeässä. Lupauksemme: Helppo ja intuitiivinen valikkonavigointi. SJ-310-sarjassa helppokäyttöinen LCD-kosketusnäyttö. Sisäänrakennettu tulostin tulostaa automaattisesti tai tarvittaessa tulokset, profiilit, olosuhteet ja paljon muuta. SJ-sarja suorittaa karheusanalyysejä eri kansainvälisten standardien (EN ISO, VDA, ANSI, JIS) sekä omien asetusten mukaisesti. Molemmat laitteet antavat käyttäjälleen nopean analyysin värillisillä toleranssiarvioinneilla. Kätevät SJ-210 on saatavissa vakioanturilla tai R-tyypin anturilla, tai esimerkiksi kampiakselin tai syvien urien poikittaismittaukseen suunnitellulla anturilla (S-tyyppi). Nro. Nimike Listahinta Kampanjahinta D SJ-210 Surftest D SJ-210 Surftest D SJ-310 Surftest Graniittijalusta AAA221* Graniittijalustasovitin D SJ-210 R Surftest D SJ-210 S Surftest *12AAA221 tarvitaan SJ-210:lle/SJ-310:lle Skannaa QR-koodi mobiililaitteellasi, ja katso tuotevideoitamme YouTubessa. Nro D Nro D Listahinta: Kirkas väri-lcd mahdollistaa helpon navigoinnin Surftestin valikossa. Nro D Listahinta: Kosketusnäyttö, SJ-310-sarja 22

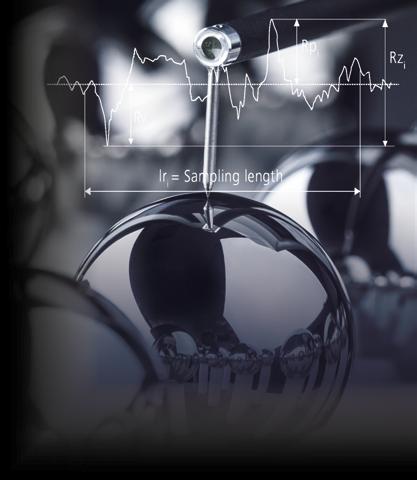

23 Maksuton Webinaari! Pinnankarheusmittaus Maksuton Webinaari! Ohjelma: Mitä tarkoittaa pinnankarheus? Pinnan muodot Liukukengälliset & -kengättömät järjestelmät Mittakärjen muoto Mittausolosuhteet Karheusparametrit ISO-vaatimustenmukaisuus Tekniset piirustukset Stardardeista yleisesti ILMOITTAUDU WEBINAARIIN! Osallistu maksuttomaan Webinaariimme! Pinnankarheusmittauksen & analyysin perusteet, jossa opit pintaprofiilien merkityksen, liukukengällisten ja -kengättömien järjestelmien edut ja sovellusmahdollisuudet, mittakärkien asetukset ja mittausolosuhteet. Saat tietoa karheusparametrien eduista, ISO:n mukaisten sääntöjen sekä teknisten piirustusten käytöstä, ja tutustut informatiiviseen selvitykseen asianmukaisista standardeista. Päivä/aika: klo CET Kieli: englanti Rekisteröityminen: seuraa QR-koodia, tai: Anturimalli SJ-210 ja SJ-310 Vakiotyyppi Anturimalli SJ-210 ja SJ-310 R-tyyppi Anturimalli SJ-210 ja SJ-310 S-tyyppi Graniittijalusta ja sovitin 12AAA221 USB-viestintätyökalu 23

24 MITTAUSMIKROSKOOPIT MANUAALINEN MITTAUSMIKROSKOOPPI, TM SUKUPOLVI B -SARJA TM-505B-SARJAN HINTA Listahinta: Kestävä ja pienikokoinen mittausmikroskooppi, joka soveltuu käyttöön tuotannon puolelle XY-pöytä digitaalisilla mikrometripäillä ja okulaariastelevyillä tekee mittojen ja kulmien mittaamisesta helppoa LED-ääriviiva-, pinta- ja valinnainen rengasvalaistus säädettävällä valovoimakkuudella Miellyttävä 30 X suurennos 2 X objektiivilla ja 15 X okulaarilla Saatavana kahtena pöytäkokona Tilaa kaikki koodinumerot erikseen TM-505B-sarja Nro. Nimike Listahinta Kampanjahinta D TM-505B-mikroskooppi, XY-pöytä 50 x 50 mm x digitaalinen mikrometripää 0 50 mm AAA001 LED-rengasvalo säädettävällä valovoimakkuudella 460 Sarjan hinta LED-rengasvalo TM-1005B-sarja Nro. Nimike Listahinta Kampanjahinta D TM-1005B-mikroskooppi, XY-pöytä 100 x 50 mm x digitaalinen mikrometripää 0 50 mm Mittapala 50 mm, luokka 1 71, AAA001 LED-rengasvalo säädettävällä valovoimakkuudella 460 Sarjan hinta DIGITAALIKAMERA TM-MIKROSKOOPEILLE HDMI6MDPX-digitaalikameran asentaminen okulaariputkeen muuttaa TM-mikroskoopin digitaaliseksi mikroskoopiksi. HDMI6MDPX, 6 megapikselin värikamera suoralla HDMI-lähdöllä Integroitu SD-kortinlukija kuvien tallentamiseen, sekä valmiiksi asennettu ohjelmisto perusmittausten suorittamiseksi näytöllä Intuitiivisesti toimiva ohjelmisto ja vakiotoimtuksena USB-hiiri PC ei välttämätön TM-505B-sarja HDMI6MDPX-kameralla Nro. Toimituslaajuus Listahinta Kampanjahinta D-sarja TM-505B-mikroskooppi, XY-pöytä 50 x 50 mm; 2x digitaalinen mikrometripää 0 50 mm; LED-rengasvalo säädettävällä valovoimakkuudella; HDMI6MDPXvärikamera; sovitin HDMI-kameran liittämiseen D-SARJA Listahinta: HDMI-kamera asennettuna osaksi TM-mikroskoopin okulaariputkea TM-1005B-sarja HDMI6MDPX-kameralla Nro. Toimituslaajuus Listahinta Kampanjahinta D-sarja TM-1005B-mikroskooppi XY-pöytä 100 x 50 mm 2x digitaalinen mikrometripää 0 50 mm; mittapala 50 mm luokka 1; LED-rengasvalo säädettävällä valovoimakkuudella; HDMI6MDPX-värikamera; sovitin HDMI-kameran kiinnittämiseen HDMI6MDPX-kamera 24

25 MF-B2010D-SARJAN HINTA Listahinta: MITTAUSMIKROSKOOPPI MF, SUKUPOLVI D MF-sarjan mittausmikroskoopit tarjoavat erinomaisen optisen laadun pitkän työetäisyyden ML-sarjan objektiiveillaan. Mittaustarkkuus on yksi luokkansa korkeimmista. Portaattomasti säädettävä LED-ääriviiva- ja pintavalaistus varmistavat optimaaliset valaistusolosuhteet. Mukava 30 X-suurennettu pystykuva on vakiovarusteena 10 X kaksiokulaarisessa ja 3 X ML-linssissä. Tilaa kaikki koodinumerot erikseen. MF-B2010D-sarja Nro. Nimike Listahinta Kampanjahinta MF-B2010D-mikroskooppi, XY-pöytä 200 x 100 mm. 3X ML-linssi sisältyy * Kaksiokulaarinen 10 x suurennus D* LED-ääriviiva- ja pintavalaistus Sarjan hinta DIGITAALIKAMERA MF-MIKROSKOOPPEIHIN MF-B2017D-sarja Nro. Nimike Listahinta Kampanjahinta MF-B2017D-mikroskooppi, XY-pöytä 200 x 170 mm. 3X ML-linssi sisältyy * Kaksiokulaarinen 10 x suurennus D* LED-ääriviiva- ja pintavalaistus Sarjan hinta *Hinta voimassa vain ostettaessa yhdessä MF-B2010D:n tai MF-B2017D:n kanssa Invenio 5SCIII -kameran asennus kamerasovittimeen muuntaa MF-mikroskoopin tehokkaaksi digitaaliseksi mikroskoopiksi. Invenio 5SCIII, 5 megapikselin värikamera nopealla USB 3 -tiedonsiirrolla Ihanteellinen monenlaisten sovellusten dokumentointiin ja analysointiin Mitutoyo MF-ohjelmistopaketti täydentää mikroskoopin toiminnallisuutta seuraavasti: Kuvien ja mittaustulosten raportointitoiminto Kuvat, joissa on laajennettu fokussyvyys SARJA 3D-topografiahavainnot pinoamalla kuvia Z-suunnassa Hiukkasten laskenta Listahinta: Invenio-kamera ja C-asennusadapteri asennettuna MF-mikroskooppiin MF-B2010D-sarja Invenio 5SCIII -kameralla Nro. Toimituslaajuus Listahinta Kampanjahinta sarja MF-B2010D-mikroskooppi, XY-pöytä 200 x 100 mm; binokulaarinen 10X suurennus; LED-pinta- ja ääriviivatus; Invenio5SCIII digitaalinen USB3-värikamera; Mitutoyo MF-ohjelmistopaketti*; 0,5X suurentava C-sovitin digitaalikameralle D-topografia MF-B2017D-sarja Invenio 5SCIII -kameralla Nro. Toimituslaajuus Listahinta Kampanjahinta sarja MF-B2017D-mikroskooppi XY-pöytä 200 x 170 mm; binokulaarinen 10X suurennus; LED-pinta- ja ääriviivavalaistus; Invenio5SCIII digitaalinen USB3-värikamera; Mitutoyo MF-ohjelmistopaketti*; 0,5X suurentava C-sovitin digitaalikameralle Hiukkasten laskenta *Ohjelmiston koulutus ei sisälly. 25

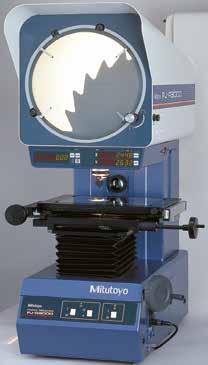

26 PROFIILIPROJEKTORIT PROFIILIPROJEKTORI PJ-A3000 -SARJA PJ-A3000 -sarjan profiiliprojektorit pystysuoralla optisella järjestelmällä tarjoavat erinomaista monipuolisuutta ja helppokäyttöisyyttä keskisuurten työkappaleiden mittaukseen. XY-pöytään integroidut lineaariasteikot. Sisäänrakennettu pyörivä koodain ø 315 mm valkokankaalla. XY-pöydän pikakiinnitysmekanismi mahdollistaa pöydän nopean siirtämisen. 10X objektiivilinssi sisältyy. Nro D Listahinta: Nro. Nimike Listahinta Kampanjahinta D PJ-A3005F XY-pöytä: 150 x 50 mm D PJ-A3010F-100 XY-pöytä: 100 x 100 mm Nro D Listahinta: KA-näyttölaite on valinnainen lisävaruste PROFIILIPROJEKTORI PV-5110 Vankka, erillään toimiva PV-5110 profiiliprojektori pystysuoralla optisella järjestelmällä tarjoaa erinomaisia havaintoja suurella ø 508 mm valkokankaallaan. XY-pöytään integroidut lineaariasteikot. Sisäänrakennettu pyörivä koodain ø 508 mm valkokankaalla 10 X objektiivilinssi sisältyy Asiakkaitten toiveiden mukaisesti XY-pöydän lukemat voidaan näyttää lisävarusteena saatavalla 2-akselisella KA-näyttölaitteella tai QM-Data 200 -tietojenkäsittely-yksiköllä Nro. Nimike Listahinta Kampanjahinta D PV XY-pöytä: 200 x 100 mm 26

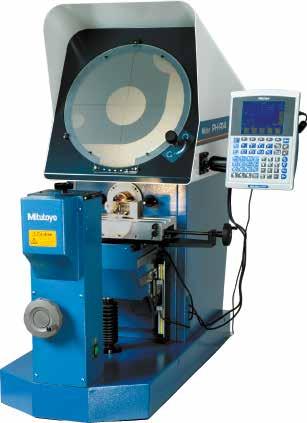

27 PROFIILIPROJEKTORI PH-A14 Raskaan käytön PH-A14-profiiliprojektori vaakasuuntaisella optisella järjestelmällä ja ø 356 mm valkokankaalla pystyy mittaamaan raskaita työkappaleita jopa 45 kg saakka. QM-Data on valinnainen lisävaruste XY-pöytään integroidut lineaariasteikot. 10X objektiivilinssi sisältyy. Asiakkaitten toiveiden mukaisesti XY-pöydän lukemat voidaan näyttää lisävarusteena saatavalla 2-akselisella KA-näyttölaitteella tai QM-Data 200 -tietojenkäsittely-yksiköllä. Nro. Nimike Listahinta Kampanjahinta D PH-A XY-pöytä: 203 x 102 mm Nro D Listahinta: OPTOEYE 200 QM-Data 200 KA-näyttölaite Opti-fix-sarja: 12 osaa Valinnaiset lisävarusteet Nro. Nimike Listahinta Kampanjahinta D QM-Data 200 -tietojenkäsittely-yksikkö asennuskannattimineen. Voidaan käyttää kaikissa tämän kampanjan projektorimalleissa AAA807D ** Liitäntäkaapeli PJ-A3000 QM-Data 200 -laitteeseen * OPTOEYE 200 reunan havaitsemisanturi AAE672 Asennuslevy OPTOEYE 200:lle PV-5110:tä varten 64, AAE671 Asennuslevy OPTOEYE 200:lle PJ-A3000-sarjalle ja PH-A14-projektorille T Jalkapoljin D KA-näyttölaite PV-5110:lle ja PH-A14:lle AAF182 KA-näyttölaitteen jalusta K Opti-fix-kiinnitinjärjestelmä *Vain yhdessä QM-Data 200 -laitteen kanssa. **Ei sovi käytettäväksi Optoeye 200:n kanssa. 27

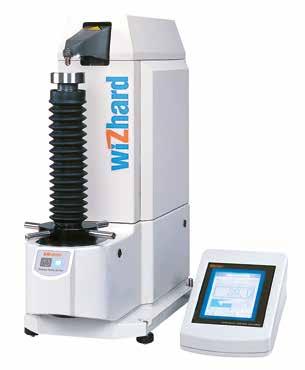

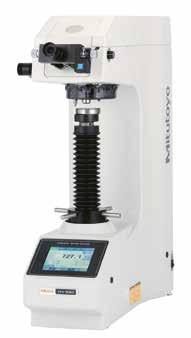

28 KOVUUDEN MITTAUSLAITTEET VICKERS -KOVUUDEN MITTAUSLAITE HV-110/ mm (5,7 tuumaa) värinäyttö (tyyppi A), parempi näkyvyys ja helppokäyttöinen käyttöliittymä Laadukkaat objektiivit parhaaseen kuvanlaatuun Sähkömagneettinen testivoiman ohjaus kaikissa malleissa LED-valaistus pidentää käyttöikää ja tuottaa luonnollisen värisen kuvan. Tukee Micro Brinell -mittausta 62,5 kgf saakka lisävarusteena saatavalla testivoimapainolla Sisältää 10X objektiivilinssin Vickers-painuma Nro. Nimike Testivoimat kgf Listahinta Kampanjahinta D HV-110, tyyppi A D HV-120, tyyppi A 0, AAC714 20X objektiivi 955 Nro D Listahinta: ROCKWELL HR-522 Useita testivoima-asetuksia Rockwell-, Rockwell Superficial ja Brinell-kovuuksille jopa 187,5 kgf saakka HR-522 voi suorittaa 11 eri Brinell-painumaa. Kovuuskärki on muotoiltu helpottamaan sisäpintojen mittausta (min. ø40 mm / ø22 mm, kun käytetään valinnaista timantti-kovuuskärkeä) ja ulkopintojen mittausta. Reaaliaikainen elektroninen testivoiman ohjaus kuormittaa tarkasti ja eliminoi testivoiman ylitykset. Aikaa säästävä jatkuva testaustila, joka mahdollistaa sarjatestauksen ilman, että karan asentoa muutetaan. Jakso muutettavissa nopeaan Rockwell-testiin. Auto-stop pöydän nosto ja automaattinen esikuormitus kuormittavat vakaasti. Kovuustesti sisäpinnoille Rockwell-asteikot Rockwell Superficial -asteikot Painin HRA, HRC, HRD HR15N, HR30N, HR45N Timantti HRB, HRF, HRG HR15T, HR30T, HR45T Kuula 1,5875 mm HRE, HRH, HRK HR15W, HR30W, HR45W Kuula 3,175 mm HRL, HRM, HRP HR15X, HR30X, HR45X Kuula 6,35 mm HRR, HRS, HRV HR15Y, HR30Y, HR45Y Kuula 12,7 mm Nro. Nimike Testivoimat kgf Rockwell-asteikot Brinell-asteikot Listahinta Kampanjahinta D HR , Nro D Listahinta:

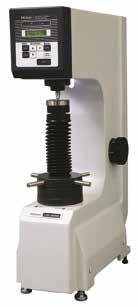

29 EDULLISET ROCKWELLIN KOVUUDEN MITTAUSLAITESARJAT ROCKWELL HR-110MR/-210MR/-320MS/-430MR Runkorakenne tarjoaa maksimaalisen tilan työkappaleen sijoittamiseksi; ainoa vaatimus on tasainen pöytä testilaitteiden asentamiseksi. Tukee Brinell-mittausta 187,5 kgf saakka lisävarusteena saatavalla testivoimapainolla. 5 erilaista mallia manuaalisesta analogisesta puoliautomaattiseen digitaaliseen tyyppiin: Manuaalinen painon muutos HR :lla HR-400:ssa painon muutos kiertovalitsimella HR-100:ssa manuaalinen testivoiman kytkentä HR-200:sta alkaen moottoroitu testivoiman kytkentä HR-400 :ssa puoliautomaattinen toiminta Nro. Nimike Testivoimat kgf Listahinta Kampanjahinta HR-110MR 60/100/ D HR-210MR 60/100/ D HR-320MS 15/30/45/60/100/ D HR-430MR 60/100/ D HR-430MS 15/30/45/60/100/ TYÖKAPPALEEN KIINNITYSLAITE Estää näytteen liikkumisen kovuuskokeessa Ihanteellinen akselimateriaalinäytteille ja levymateriaalin leikkauksiin Sisä ø puristin 18 mm Käytä Mitutoyo-paininta parhaan tuloksen saavuttamiseksi Soveltuu vain HR-MR-malleihin Nro Listahinta: Nro D Listahinta: Nro. Nimike Sovellusmalleja Listahinta Kampanjahinta Kiinnityslaite K Kiinnityslaite HR-110MR, HR-210MR, HR-430MR MICRO-VICKERS HM-210A -KOVUUDEN MITTAUSLAITTEET Suorituskykyinen kovuuden mittauslaite, joka käyttää kehittynyttä teknologiaa ja sopii ihanteellisesti laadunvalvontaan Kosketusnäyttöohjattu Sähkömagneettinen voimantuotantojärjestelmä Korkeasuorituskykyinen optinen järjestelmä tuottaa korkealaatuisen kuvan painumakuormasta. Sisältää 10X ja 50X objektiivilinssitt Mukana manuaalinen XY-pöytä 25 x 25 mm Puristin on lisävaruste. Nro D-ASET Listahinta: Nro. Nimike Testivoimat kgf Listahinta Kampanjahinta D-ASET HM-210A 0, Vakio ruuvipuristin, 51 mm aukko

30 KOVUUDEN MITTAUSLAITTEET DIGITAALISET JA ANALOGISET DUROMETRIT HARDMATIC HH-300 -SARJA 811 Näillä kompakteilla digitaalisilla/osoitinasteikoilla varustetuilla durometreillä voidaan testata monia erilaisia materiaaleja: luonnonkumi, neopreeni, polyesterit, PVC, nahka, Thiokol, nitriittikumi, vaha, vinyyli, selluloosaasetaatit, lasikuitu, jne. Asteikot: Shore-kovuus A ja D Nro Listahinta: Nro Listahinta: Mallit, joissa on analoginen/digitaalinen luenta: Nro. Malli Mitta-asteikko Mitat (LxSxK) mm Pienikokoinen Pitkä tyyppi Digitaalinen Analoginen Listahinta Kampanjahinta HH-331 Shore A 68 x 35 x HH Shore A 68 x 34 x HH-332 Shore A 59 x 41 x HH Shore A 59 x 40 x HH-333 Shore D 68 x 35 x HH Shore D 68 x 34 x HH-334 Shore D 59 x 41 x HH Shore D 59 x 40 x MITTAUSJALUSTAT Ei sisällä mallia HH-300. Nro Listahinta: Durometrit asennetaan näille jalustoille, ja ne mahdollistavat jatkuvapaineisen kovuuden mittauksen varmistamalla sen, että durometri puristaa koko ajan pystysuoraan työkappaleen pintaan. Kuka tahansa voi suorittaa toistettavan kovuuden mittauksen, koska inhimillisten virheiden ja mittauspoikkeamien mahdollisuus on pienempi. Valinnaiset lisävarusteet (suositus) Nro. Nimike Listahinta Kampanjahinta Mittausjalusta malleille HH-333/334/337-01/ Mittausjalusta malleille HH / Mittausjalusta malleille HH-331/ LEEB KANNETTAVA KOVUUDEN MITTAUSLAITE HH-411 Tämä laite on kovuuden mittausratkaisu suurille näytteille Helppo testausmenetelmän suoritus Automaattinen iskusuunnan tunnistus Sisältää HLD-asteikko-iskulaitteen Vakiovarusteena kovuustestipala. Vakiomalli HLD-iskulaitteella Nro. Nimike Iskulaite Listahinta Kampanjahinta Nro Listahinta: HH-411 HLD

31 KIINNITYS JA MITTAKÄRJET KMK-KIINNITINSARJA ECO-FIX Mitutoyo-kiinnitinsarja eco-fix on erittäin nopea ja edullinen ratkaisu saada kappaleet kiinnitettyä KMK:een. Kiinnitys on valmis mittausta varten muutamassa minuutissa. Tästä syystä eco-fix on erittäin houkutteleva vaihtoehto räätälöidyille jigeille. Sopii kaikille mittauskoneille Rakenna oma asetelmasi vain 20 minuutissa! Joustavat, modulaariset järjestelmät Nopea ja edullinen Soveltuu erilaisille kappaleille tai muille mittalaitteille Helppo mukautuminen tuotemuunnoksiin M6-kierrekuvio Osta yksi sarja kullekin kappaleelle Kysy myös eco-fix-laajennussarjoja! KMK-KIINNITINSARJA QUICK-RAIL Quick-rail on täydellinen valinta monenlaisten kappaleiden nopeaan kiinnitykseen, suurista pieniin kappaleisiin. Se koostuu kolmesta kiskosta, joita voidaan erikseen sijoittaa kantamaan kappaleita. Eco-fix -sarjan kannattimia ja tappeja käytetään kappaleiden kolmen pisteen tukemiseen. Lisäksi quick-rail voidaan täydellisesti yhdistää Eco-fix-sarjaan, toistettavan aseman aikaansaamiseksi. Nro. K Listahinta: Nro. Nimike Listahinta Kampanjahinta K K eco-fix S Kiinnitinsarja pienille ja keskisuurille kappaleille. Sisältää: Pohjalevy 250 mm x 250 mm 58 eco-fix -kiinnitintä, esim. kannattimia, kohdistustappeja, jousipidikkeitä eco-fix L Kiinnitinsarja keski- ja suurikokoisille kappaleille. Sisältää: Pohjalevy 500 mm x 400 mm 97 eco-fix-kiinnitintä, esim. kannattimia, kohdistustappeja, jousipidikkeitä Nro. Nimike Listahinta Kampanjahinta K550914S Quick-rail Erittäin monipuolinen kiinnitinsarja, sisältäen: 1 kisko 800 mm 2 kiskoa 500 mm 5 levyä 21 eco-fix-kiinnitintä, esim. kannattimia, kohdistustappeja, jousipidikkeitä Nro. K550914S Listahinta: KMK-MITTAKÄRKISARJAT Mitutoyo-mittakärjet ovat täydellinen valinta kosketusmittauksiin. Ne takaavat luotettavat ja erittäin toistettavat tulokset, ja niitä voidaan käyttää minkä tahansa KMK-merkin kanssa. Mitutoyo tarjoaa aloituspakkauksia, jotka sisältävät moniin mittaustehtäviin sopiva mittakärkiä. Mittausvaatimuksiisi vastatakseen valmistaja myös tuottaa laajaa valikoimaa muita mittakärkiä, kuten tähden ja levyn muotoiset mittakärjet. Pyydä yksityiskohtainen mittauskärkien esite. Sopii kaikille mittauskoneille Korkealaatuisia kosketusmittauksia Uusiin laitteisiin ja korvaamaan nykyiset kärjet Mitutoyo tarjoaa laajan valikoiman mittakärkiä lähes mihin tahansa sovellukseen. Nro. Nimike Listahinta Kampanjahinta K K Mittapääsarja M2 Starter TP20- tai TP200-anturijärjestelmille. Sisältää: 4 mittakärkeä, kärjen halkaisija ø 1 mm 4 mm 2 jatkoa, 10 mm ja 20 mm Käytettävissä mittakärkipituuksia 50 mm saakka Mittapääsarja M3 Starter SP25M-anturijärjestelmille. Sisältää: 5 mittakärkeä, halkaisijat ø 1 mm 5 mm 2 jatkoa 20 mm ja 35 mm Ota käyttöön mittakärkipituuksia 55 mm saakka Nro. K Listahinta:

32 MITUTOYO/D 08/17 PRE1278 Kampanja on voimassa alkaen saakka. Pidätämme oikeuden teknisiin muutoksiin ja kehitykseen; nämä hinnat koskevat vain yritysasiakkaita. Kaikki hinnat ovat nettohintoja Euroina ALV 0 %. Lisätietoja on saatavissa verkkosivustolta Tässä tarjottujen tuotteiden hinnat ja toimitusehdot ovat voimassa niin kauan, kuin varastoa riittää. Teknisiä muutoksia, virheitä ja painovirheitä lukuun ottamatta. Koordinaattimittauskoneet Optiset mittausjärjestelmät Muodon mittaus Optinen mittaus Olivatpa haasteesi millaisia hyvänsä, Mitutoyo tukee sinua alusta loppuun saakka. Mitutoyo ei ole ainoastaan huippulaatuisten mittalaitteiden valmistaja. Se tarjoaa myös ammattitaitoista tukea ja kokonaisvaltaista huoltoa koko laitteen elinkaaren ajan. Tämä varmistaa sen, että henkilöstösi voi ottaa kaiken irti investoinnistasi. Anturijärjestelmät Testauslaitteet ja seismometrit Digitaalimitta-asteikot ja näyttöyksiköt Pienet käsimittavälineet ja tiedonsiirron hallinta Tavallisten kalibrointien ja korjausten lisäksi Mitutoyo tarjoaa tuote- ja mittausteknistä koulutusta, sekä ITtukea nykyaikaisen mittaustekniikan hienostuneisiin ohjelmistoihin. Me voimme myös suunnitella, rakentaa, testata ja toimittaa omien tarpeittesi mukaan toteutettuja mittausratkaisuja, tai silloin, kun se on kustannustehokasta, myös hoitaa kriittisen, tärkeät mittaushaasteet toimeksiantona. Etsi lisää tuotekirjallisuutta tuoteluettelostamme Huomautus: Tuotteiden havainnekuvat on annettu sitoumuksetta. Tuotekuvausten ominaisuustiedot sekä tekniset tiedot, osittain tai kaikkien osalta, ovat sitovia vain, jos tästä on erikseen sovittu. MITUTOYO, ABSOLUTE, DIGIMATIC, OPTOEYE and ja U-WAVE ovat joko rekisteröityjä tavaramerkkejä tai Mitutoyo Corp.:n tavaramerkkejä Japanissa ja/tai muissa maissa/muilla alueilla. Opti-fix on KOMEG Industrielle Meßtechnik GmbH -yhtiön rekisteröity tavaramerkki. Excel, Microsoft ja Windows ovat joko Microsoft Corporationin rekisteröityjä tavaramerkkejä tai tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa. Thiokol on Toray Fine Chemicals Co, Ltd:n rekisteröity tavaramerkki. TÜV on (muiden ohella) TÜV Rheinland AG:n rekisteröity tavaramerkki. Youtube on Google Inc.:in rekisteröity tavaramerkki. Muut tässä mainitut tuotteiden, yritysten ja tuotemerkkien nimet ovat ainoastaan tunnistamista varten, ja ne saattavat olla omistajiensa tavaramerkkejä. Teräskonttori Oy Muuntotie 3, VANTAA Finland Puh , Faksi info@teraskonttori.fi
