ABSOLUTE! AOS! DIGIMATIC -TYÖNTÖMITTA

Transkriptio

1 ABSOLUTE! AOS! DIGIMATIC -TYÖNTÖMITTA VARUSTETTU INDUKTIOTYYPPISELLÄ AOS (ADVANCED ONSITE SENSOR) ENKOODERILLA PIENET KÄSIMITTAVÄLINEET JA TIEDONSIIRRON HALLINTA

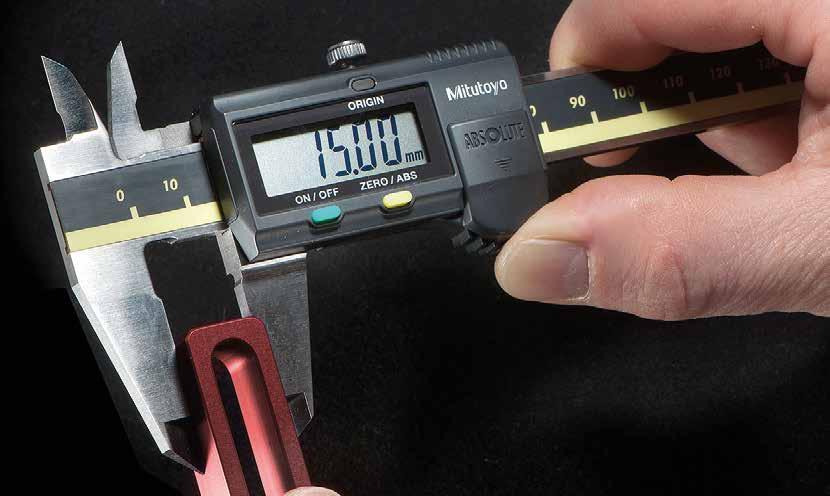

2 Uusi! ABS DIGIMATIC -työntömitta Uusi kustannustehokas DIGIMATIC vakio työntömitta jatkoa Mitutoyon uraauurtavalle enkooderiteknologialle yli 30 vuoden ajalta. Nyt varustettu samalla induktiotyyppisellä AOS (Advanced Onsite Sensor) enkooderilla, jota käytetään huippuluokan jäähdytysnesteenkestävissä ABStyöntömitoissa. Tämän työntömitan edut Elektromagneettisen ABS-induktiotyyppisen enkooderin ansiosta tätä työntömittaa voi käyttää ilman huolta asteikon likaantumisesta mittauksen aikana. Mitta-asteikon pinnalla oleva lika (vesi, öljy jne.) ei vaikuta tunnistussignaaliin. Kirjasinkoko: 9 mm (suurikontrastinen LCD-näyttö lievittää silmien rasitusta) Kovametalliset leukamallit ovat ihanteellinen valinta mitattaessa karheaksi työstettyjä kappaleita, valuja, hiomakiviä jne. Pariston arvioitu käyttöikä 3,5 vuotta ( h) on saavutettu normaalissa käytössä Mitutoyon ABSOLUTEmittausjärjestelmän ansiosta. Luisti tarjoaa sujuvan, vakaan ja miellyttävän käytön. Datalähdön toiminto mahdollistaa integroinnin tilastolliseen prosessinohjaukseen ja mittausjärjestelmiin. ABS (absolute) -mitta-asteikko ei vaadi lähtöpisteen asettamista virran päällekytkennän jälkeen, eikä sillä ole liikenopeusrajoitusta. Virta päälle Virta pois Virta pois Ei tarvetta nollaukselle Tarkastustodistus toimitetaan vakiona jokaiseen työntömitan mukana. 2

3 Elektromagneettiseen Induktioon Pohjautuva Absoluuttinen Enkooderi Mitta-asteikon pinnalla oleva lika (vesi, öljy jne.) ei vaikuta tunnistussignaaliin. Elektrostaattiseen Kapasitanssiin Pojautuva Absoluuttinen Enkooderi Mitta-asteikon pinnalla oleva lika (vesi, öljy jne.) aiheuttaa virhettä tunnistussignaaliin MENESTYS VIRHE Näyttö Asteikko Smaller acceleration Suurempi kiihtyvyys Heikko Epätasainen käyttötuntuma Vahva Mitutoyon vanhat tuotteet Uusi ABS työntömitta Matalataajuisempi värinä Korkeataajuisempi värinä Karkea tuntuma Epätasainen käyttötuntuma Tasainen tuntuma Uusin työstöteknologia on parantanut luistin liukuominaisuuden laatua. Ra: 0,071μm Pitkittäissuunta Luistin toiminnan arviointi, tuntuma" Arviointi on suoritettu luistin värähtelyn FFT-analyysilla liu'un aikana luistiin kiinnitettyjen kiihdytyssensorien avulla. 3

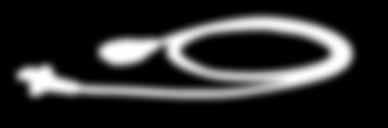

4 Digitaalinen työntömitta Digitaalinen työntömitta Yhteiset tiedot Resoluutio: 0,01 mm Toistettavuus: 0,01 mm (Ei sisällä kvantisointivirhettä) Virtalähde: hopeaoksidi nappiparisto SR44 (nro ), 1 kpl sisältyy toimitukseen (Toimituksen mukana tuleva paristo on tarkoitettu näyttöön.) Pariston käyttöikä: noin 3,5 vuotta ( h) normaalissa käytössä Suurin vastenopeus: rajoittamaton Toiminnot ABS (absoluuttinen) -mittaukset: Mahdollistaa absolute-tilan mittauksen aloittamisen päällekytkennän jälkeen ilman nollapisteen asetusta. Absolute-lähtöpiste voidaan asettaa tai palauttaa ORIGIN-kytkimestä milloin tahansa. INC (inkrementaalinen) mittaustoiminto: Mahdollistaa näytön arvon väliaikaisen nollauksen luistin senhetkisessä asennossa. Tämä mahdollistaa helpon inkrementaalimittauksen. Alhaisen paristojännitteen hälytys: Ilmoittaa (näytön "B"-symboli) pariston vaihtotarpeesta. Tämän avulla paristo voidaan vaihtaa ennen kuin työntömitta lakkaa toimimasta. Tiedostoliitäntä: Mahdollistaa mittausdatan siirron mittalaitteesta datakaapelia käyttäen ( lisävaruste ). Pito-toimintoMahdollistaa näytön lukeman säilyttämisen Data Hold -yksikössä (lisävaruste). (Tätä toimintoa ei voi käyttää datakaapelin ollessa kytkettynä.) Tekniset tiedot Tilausnro. Mittausalue Tarkkuus* Paino Tiedostoliitäntäat Sormipyörä Huomautuksia mm ±0,02mm 143 g n n Syvyysmittaustanko ø 1,9 mm pyöreä mm ±0,02mm 143 g Syvyysmittaustanko ø 1,9 mm pyöreä mm ±0,02mm 143 g n Syvyysmittaustanko ø 1,9 mm pyöreä mm ±0,02mm 168 g n n mm ±0,02mm 168 g n n Kovametalliset leuat ulkohalkaisijan mittaukseen mm ±0,02mm 168 g n n Kovametalliset leuat ulko- ja sisähalkaisijoiden mittaukseen mm ±0,02mm 168 g n n Syvyysmittaustanko ø 1,9 mm pyöreä mm ±0,02mm 168 g n mm ±0,02mm 168 g mm ±0,02mm 168 g Syvyysmittaustanko ø 1,9 mm pyöreä mm ±0,02mm 168 g n Syvyysmittaustanko ø 1,9 mm pyöreä mm ±0,02mm 168 g n Kovametalliset leuat ulkohalkaisijan mittaukseen mm ±0,02mm 168 g n Kovametalliset leuat ulko- ja sisähalkaisijoiden mittaukseen mm ±0,02mm 198 g n n mm ±0,02mm 198 g n n Kovametalliset leuat ulkohalkaisijan mittaukseen mm ±0,02mm 198 g n n Kovametalliset leuat ulko- ja sisähalkaisijoiden mittaukseen mm ±0,02mm 198 g n mm ±0,02mm 198 g mm ±0,02mm 198 g n Kovametalliset leuat ulkohalkaisijan mittaukseen mm ±0,02mm 198 g n Kovametalliset leuat ulko- ja sisähalkaisijoiden mittaukseen * Ei sisällä kvantisointivirhettä Ulkoinen-näkymä/Mittakaavio A B D C L H Yksikkö: mm Mittaväli A B C D H L , , Ulkoisten leukojen syvyys = 3,5 mm Rungon syvyys = 3,5 mm Valinnaiset lisävarusteet * Data Hold -yksikkö USB Input Tool Direct Tilausnro 06ADV380C USB-ITN-C (2 m): Tilausnro 06ADV380C Hold unit Liitäntäkaapeli Käytetään tulostimeen DP-1VR tai DMX-liittymään. 1 m:n kaapeli: Tilausnro m:n kaapeli: Tilausnro U-WAVE-T-laitteen liitäntäkaapeli Kaapeli peruskäyttöön: Tilausnro 02AZD790C Kaapeli jalkakytkimelle: Tilausnro 02AZE140C * Nämä lisävarusteet ovat saatavilla ainoastaan mittausdatan lähtötoiminnolla varustettuihin malleihin.

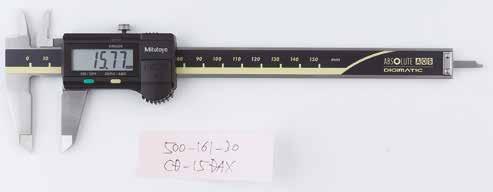

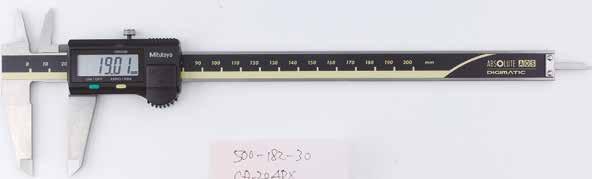

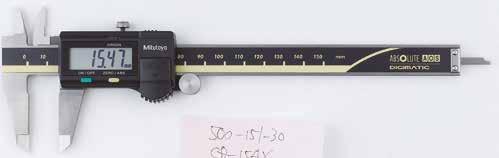

5 Digitaalinen työntömitta Digitaalinen työntömitta Varustettu mittausdatan tiedostoliitännällä ja sormipyörällä Varustettu mittausdatan tiedostoliitännällä Iman tiedostoliitäntää ja sormipyörää (200mm malli) Varustettu mittausdatan tiedostoliitännällä, sormipyörällä ja kovametallisilla leuoilla
