1 6 25 / SerpoVent- Julkisivujärjestelmä suunnitteluohje * välitämme 1

2 Alvar Aallon katu 1, Helsinki Sisältö Johdanto 3 Yleistä 4 Järjestelmät 5 SerpoVent PRO 1 Julkisivujärjestelmä 5 SerpoVent PRO 2 Julkisivujärjestelmä 6 SerpoVent PREMIUM Julkisivujärjestelmä 7 SerpoVent UNIVERSAL Julkisivujärjestelmä 8 SerpoVent RENOVA Julkisivujärjestelmä 9 Järjestelmien edut ja valintataulukko 10 Mitoitus 11 1 Mitoitusperiaatteet 11 2 Julkisivuun kohdistuva tuulikuorma 11 3 Serpovent PRO, PREMIUM ja UNIVERSAL -järjestelmien mitoitus 11 Serpovent-järjestelmien osat 11 Teräsosien mitoitus 13 Seinäkannakkeiden ankkurointiruuvien mitoitus 13 Liikuntasaumat 13 Ääneneristävyys 14 Palonkestävyys 14 Käyttöikä 14 4 SerpoVent RENOVA Julkisivujärjestelmä 15 SerpoVent RENOVA -järjestelmän osat 15 Teräsosien mitoitus 15 Seinäkannakkeiden ankkurointiruuvien mitoitus 16 Liikuntasaumat 16 Ääneneristävyys 16 Palonkestävyys 16 Käyttöikä 16 Detaljeja 17 SerpoVent PRO, PREMIUM ja UNIVERSAL Julkisivujärjestelmät 17 SerpoVent RENOVA Julkisivujärjestelmä 23 Yhteystiedot 27 2

3 Ilmalanportti 2, Helsinki Johdanto in levyrappausten toimivuudesta Suomen olosuhteissa on erinomaiset kokemukset jo yli 20 vuoden ajalta. SerpoVent on pisimpään markkinoilla ollut tuulettuva levyrappausjärjestelmä. Olemme tarjonneet asiakkaillemme pitkään laadukkaita ja kestäviä rappausratkaisuja. Nyt rapattujen julkisivujen kokenut moniosaaja ja markkinajohtaja on lanseerannut ensimmäisenä täydellisen tuulettuvien julkisivujen kokonaisjärjestelmän, weber SerpoVent Julkisivujärjestelmän. Se mahdollistaa levyrappauksen lisäksi myös muiden julkisivumateriaalien tehokkaan käytön ja ajattoman kokonaisuuden. Nyt tarjoamme levyrappauksen ohella myös julkisivujärjestelmäkokonaisuuden, joka sisältää kaiken tarvittavan rakennusrungosta valmiiseen julkisivupintaan saakka. Järjestelmällä on mahdollista toteuttaa rappauksen lisäksi myös muita julkisivu pintoja. Serpo- Vent-julkisivujärjestelmä on asiakkaan kannalta hyvin helppo ja yksinkertainen ratkaisu, sillä kyseessä on valmis kokonaisuus. Kaikkien järjestelmän osien yhteensopivuus ja toimivuus Suomen vaativassa ilmastossa on varmistettu sekä käytännön kohteissa että kattavin testein ja laskelmin. Lisäksi järjestelmän kaikki tuotteet ovat CE-merkittyjä. Saat kaiken turvallisesti ja luotettavasti yhdeltä toimittajalta. weber SerpoVent Julkisivujärjestelmän etuja Kotimainen Suomessa kehitetty järjestelmä Järjestelmän kosteustekninen toimivuus varmistettu Yhteensopivat CE-merkityt tuotteet Ei sähköisen korroosion riskiä Jopa 100 vuoden käyttöikä Ylivertainen kestävyys: 300 sulatus-jäädytyssykliä vaurioitumatta Standardien mukainen mitoitus Ääneneristävyyden arvot ilmoitettu Pinnoitteiden valonheijastusarvolle ei ole rajoitusta Mitoituksen vaivattomuus Uuden ohjeistuksen (BY 64) mukainen tuuletus Arkkitehdin vapaus muotojen, värien ja pinta - materiaalien suhteen Huoltovapaus Luotettavuus Markkinoiden kattavimmat detaljit Julkisivumateriaali voidaan valita vapaasti Kokonaisjärjestelmä yhdeltä toimijalta RYHT 2000 mukainen 10 v. järjestelmätakuu Takaamme onnistuneen lopputuloksen! 3

4 Yleistä Päijänteentie 12, Helsinki Suomen vaihtelevassa ilmastossa julkisivut joutuvat kestämään välillä hyvinkin voimakasta kosteus- ja säärasitusta. SerpoVent-julkisivujärjestelmä on rakenteeltaan tuulettuva. Kosteus pysyy varmasti poissa ja seinärakenne säilyy kuivana. Järjestelmän käyttökohteita ovat betoni- ja kevytbetoniulkoseinien, suurta oikaisua vaativien ulkoseinien sekä metallirankaseinien levyjulkisivut. Kohteiksi sopivat niin uudis- kuin korjauskohteet sekä kerrostaloissa että toimitilarakentamisessa. Ratkaisumme soveltuu myös teollisuuden kohteiden julkisivuksi. Rapattavassa SerpoVent -järjestelmässä käytetään in silikonihartsipohjaisia SilcoMaaleja ja -Pinnoitteita, jotka tunnetaan hyvästä kosteusteknisestä toimivuudestaan ja kestävyydestään. Järjestelmän pinta on vankka ja kestää hyvin iskuja ja mekaanista rasitusta. SerpoVent julkisivujärjestelmä sopii näin ollen erittäin hyvin Suomen haastavaan ja epävakaaseen ilmastoon. Järjestelmä mahdollistaa myös lisälämmöneristämisen. Järjestelmäkokonaisuus on pitkän kestävyytensä ja käyttöikänsä vuoksi kustannustehokas vaihtoehto. Rapattavassa SerpoVent -järjestelmässä julkisivupintana käytettävä silikonihartsipinnoite on tasavärinen, ja siitä on saatavana lähes rajaton määrä eri väri- ja pintavaihtoehtoja. Lisäksi pinnan eri muodot onnistuvat, kuten esim. julki sivun kaarevuus, upotukset ja syvennykset. Pinnoitteella saadaan aikaiseksi peittävä ja moderni härmehtimätön pinta, joten lopputuloksena on tyylikäs, saumaton ja näyttävä julkisivu. Julkisivun väri pysyy tasaisena myös sateella, sillä rappaus ei ime vettä. Järjestelmässä ei tarvita lainkaan etuoikaisua, sillä rappausalustana toimiva levypinta saadaan säädettävän rankarakenteen avulla tasaiseksi. SerpoVent Julkisivujärjestelmällä on mahdollista toteuttaa myös rappaukseen liittyviä muita julkisivupintoja, kuten keraamista laattaa tai muita julkisivulevypintoja. SerpoVent mahdollistaa monipuolisen ja turvallisen toteuttamisen, kun eri julkisivumate riaaleja voidaan turvallisesti yhdistää saman tukirakenteen päällä. 4

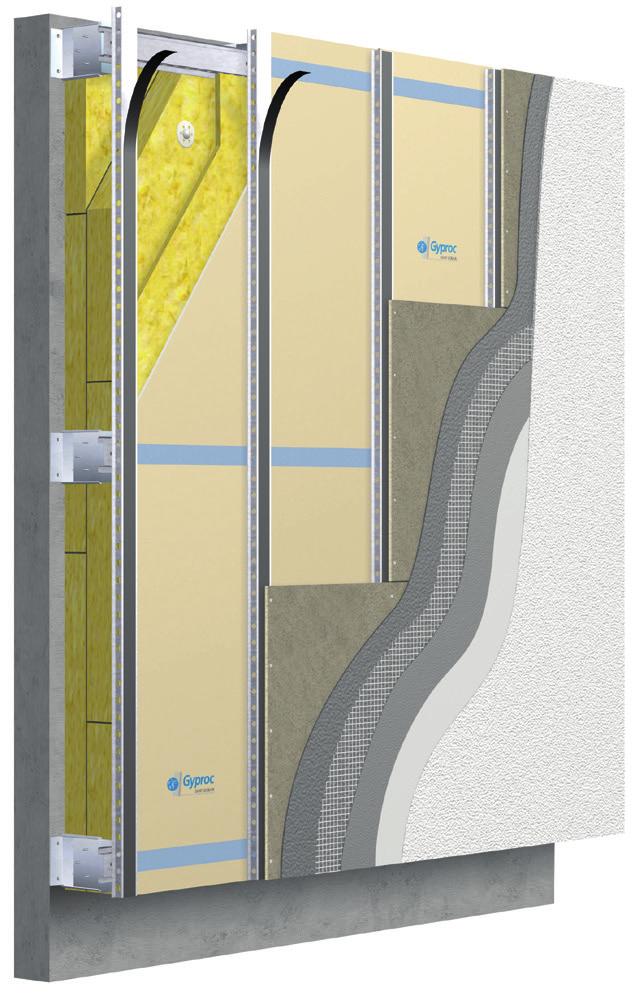

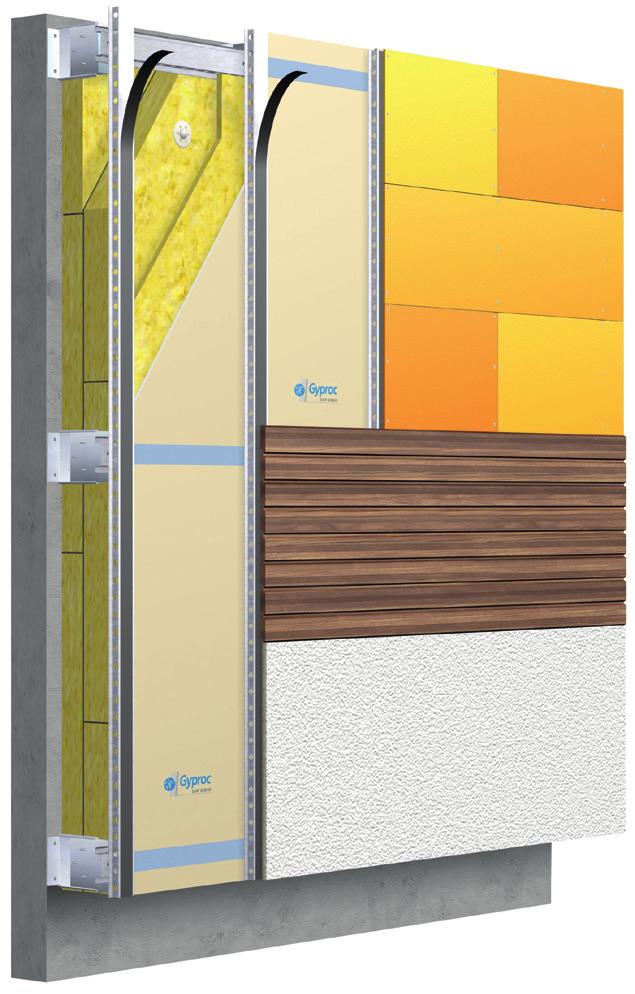

5 Järjestelmät Eri käyttötarkoituksiin kehitetyt SerpoVent julkisivujärjestelmät. SerpoVent PRO 1 Julkisivujärjestelmä Yhden eristelevykerroksen rapattava ratkaisu SerpoVent PRO 1 -ratkaisulla voidaan toteuttaa levyrappaus mm eristepaksuuksina uudisrakentamiskohteissa. Järjestelmässä käytetään yhtä tuulensuojapintaista eriste levyä esim. OL-33 Facade. Tuulensuojapintaisen eristeen ansiosta järjestelmä on kustannustehokas toteuttaa. Rakenteet saadaan nopeasti sääsuojattua ja lämmitys voidaan tarvittaessa aloittaa pikaisesti työmaalla. Järjestelmässä käytetään kovaa eristettä, joka ei tasaa alustan epätasaisuutta. Epätasainen alusta tuleekin oikaista weber REP -korjaustuotteilla ennen weber SerpoVent U-Seinäkannakkeiden asentamista. Rei'itettyjen weber SerpoVent Hattuprofiilien ristiinkoolaus jäykistää rakenteen sekä varmistaa toimivan tuuletuksen vaikeimmissakin paikoissa ja täyttää myös julkaisun Tuulettuvat julkisivut, BY 64 tiukat vaati mukset. SerpoVent PRO 1 Julkisivujärjestelmä 5

6 SerpoVent PRO 2 Julkisivujärjestelmä Kahden eristelevykerroksen rapattava ratkaisu SerpoVent PRO 2 on kahden eristelevykerroksen ratkaisu, jolla voidaan toteuttaa rapattu julkisivu mm eristepaksuuk sina uudis- ja korjausrakentamiskohteissa. Järjestelmä minimoi työvirheiden mahdollisuudet ja takaa pitkäikäisen onnistuneen lopputuloksen. Etuoikaisua ei yleensä tarvita, koska pehmeällä lämmöneristeellä voidaan oikaista alustan epätasaisuuksia. Järjestelmässä käytetään kahta erillistä lämmöneristyskerrosta, esim. KL-33 + RKL-31 Facade. Tuulensuojapintaisen eristeen ansiosta järjestelmä on kustannustehokas toteuttaa työmailla. Rakenteet saadaan pikaisesti sääsuojattua ja lämmitys voidaan tarvittaessa aloittaa pikaisesti työmaalla. Rei'itettyjen weber SerpoVent Hattuprofiilien ristiinkoolaus jäykistää rakenteen sekä varmistaa toimivan tuuletuksen vaikeimmissakin paikoissa ja täyttää myös julkaisun Tuulettuvat julkisivut, BY 64 tiukat vaati mukset. SerpoVent PRO 2 Julkisivujärjestelmä 6

7 SerpoVent PREMIUM Julkisivujärjestelmä Tuulensuojalevyllinen rapattava ratkaisu SerpoVent PREMIUM -ratkaisulla voidaan toteuttaa laadukas rapattu julkisivujärjestelmä mm eristepaksuuksina uudis- ja korjausrakentamiskohteissa. Järjestelmä minimoi työvirheiden mahdollisuudet ja takaa pitkäikäisen onnistuneen lopputuloksen. Etuoikaisua ei yleensä tarvita, koska pehmeällä lämmöneristeellä voidaan oikaista alustan epätasaisuutta. Ratkaisu täyttää myös julkaisun Tuulettuvat julkisivut, BY 64 tiukat vaatimukset. PREMIUM-järjestelmällä saavutetaan varmimmin erinomainen ilmatiiviys ja hyvä ääneneristävyys. Järjestelmässä käytetään lämmöneristeenä esim. KL-31 -eristettä ja tuulensuojalevynä esim. Gyproc GTS PREMIUM-järjestelmä on yhteensopiva UNIVERSAL-järjestelmän kanssa ja niitä voidaan käyttää yhdessä samoissa runkorakenteissa. SerpoVent PREMIUM Julkisivujärjestelmä 7

8 SerpoVent UNIVERSAL Julkisivujärjestelmä Ratkaisu, jossa julkisivumateriaali voidaan valita vapaasti SerpoVent UNIVERSAL Julkisivujärjestelmän teräsrunkorakennetta hyödyntämällä voidaan toteuttaa myös muita julkisivupintoja kuin rappauspintaisia tuulettuvia julkisivurakenteita. Käytettäessä UNIVERSAL-järjestelmää rapattuun julkisivuun on myös helppo yhdistää muita julkisivumateriaaleja, kuten esim. läpivärjättyjä kuitusementtilevyä, keraamisia laattoja, julkisivukasetteja tai puuverhoilua. Etuoikaisua ei tarvita, koska pehmeällä lämmöneristeellä voidaan oikaista alustan epätasaisuutta. Koko rakennuksen julkisivu on myös mahdollista toteuttaa rapattuna tai vaihtoehtoisena julkisivuratkaisuna. Julkisivurakenteen ilmatiiviys ja lämmöneristys varmistetaan lämmöneristeellä esim. KL-33, jonka päälle asennetaan tuulensuojalevy, esim. Gyproc GTS UNIVERSAL-järjestelmä on yhteensopiva PREMIUM-jär - jestelmän kanssa ja niitä voidaan käyttää yhdessä samoissa rakenteissa. SerpoVent UNIVERSAL Julkisivujärjestelmä 8

9 SerpoVent RENOVA Julkisivujärjestelmä Korjausrakentamisen rapattava ratkaisu vanhan seinärakenteen ulkopuolelle SerpoVent RENOVA -ratkaisulla voidaan toteuttaa edustava ja pitkäikäinen rapattu julkisivu mm eristepaksuuksina korjausrakentamisekohteissa, joissa olemassa olevan sandwich-elementin päälle tehdään lisälämmöneristys sekä tuulettuva levyrappaus. Järjestelmässä käytetään yhtä eristelevykerrosta, esim. RKL-31 Facade, joka on tuulensuojapintainen eriste. Rei'itetyt weber SerpoVent Hattuprofiilit varmistavat toimivan tuuletuksen vaikeimmissakin paikoissa ja täyttävät myös julkaisun Tuulettuvat julkisivut, BY 64 tiukat vaatimukset. SerpoVent RENOVA Julkisivujärjestelmä 9

10 Taulukko SerpoVent Julkisivujärjestelmien valintataulukko Julkisivujärjestelmä Lämmöneriste Eristepaksuus Julkisivumateriaali: Rapattu julkisivu Julkisivumateriaali voidaan valita vapaasti Liikenne- ja lentomelualueet Soveltuva rakennuskohde SerpoVent PRO 1 Tuulensuojapintainen tekninen eriste mm x uudisrakentaminen SerpoVent PRO 2 Mineraalivilla + tuulensuojapintainen eriste mm x uudis-/korjausrakentaminen SerpoVent PREMIUM Mineraalivilla + tuulensuojalevy mm x x uudis-/korjausrakentaminen SerpoVent UNIVERSAL Mineraalivilla + tuulensuojalevy mm x x uudis-/korjausrakentaminen SerpoVent RENOVA Tuulensuojapintainen eriste mm x * korjauskohde, jossa sandwich-elementin päälle tehdään lisälämmöneristys korjausraken - taminen* Taulukko SerpoVent Julkisivujärjestelmien edut Julkisivujärjestelmä Alustan tasaisuusvaatimus Asennuksen nopeus Eristekerroksen ilmatiiviys Ääneneristävyys Lämmöneristyskyky SerpoVent PRO 1 +/- 5 mm / 2 m SerpoVent PRO 2 ei SerpoVent PREMIUM ei SerpoVent UNIVERSAL ei SerpoVent RENOVA +/- 5 mm / 2 m Taulukko SerpoVent Julkisivujärjestelmissä käytettyjen tuotteiden ominaisuudet Tuote Paksuus, mm Tiheys, kg/m 3 Lämmönjohtavuus, W/m C Suhteellinen diffuusiovastuskerroin Sd (m) Ilmanläpäisevyys, 10E-6 m³/m²s Pa RKL-31 Facade 30, 50, 75 ja ,031 < 0,10 2,5 OL-33 Facade 120, 180, 205 ja ,033 < 0,10 2,5 KL ,033 0,05 0,20 55,5 Cembrit Windstopper Basic ,5 0,33 0,004 Cembrit Windstopper Extreme ,5 0,43 0,003 Gyproc GTS 9 9, ,225 0,08 0,12 0,2 Gyproc Glasroc H GHS 9 Storm 9, ,264 0,01 0,003 Permabase Rappauslevy 12, ,196 < 0,80 1,1 weber.vetonit 410 Ohutrappauslaasti ,45 < 0,20 0,005 weber.vetonit SilcoMaali 0, ,7 < 0,08 0,005 weber.vetonit SilcoPinnoite 1, ,7 < 0,15 0,005 10

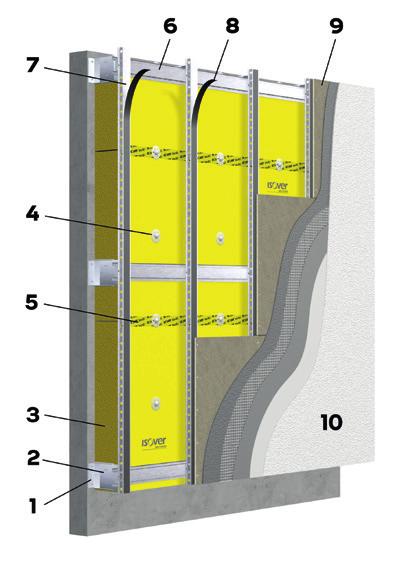

11 Mitoitus 1 Mitoitusperiaatteet Järjestelmien komponenttien kestävyys on tarkasteltu käyttö- ja murtorajatilassa SFS-EN , SFS-EN ja SFS-EN standardien mukaisesti epälineaarista elementtimenetelmää hyödyntäen. Järjestelmän heikoimman osan kestävyyden perusteella on määritetty tuulen mitoituskapasiteetit, jotka on esitetty taulukoissa 4 ja Taulukoiden arvoja verra taan SFS-EN mukaisiin paine-/imukuormiin, w e jossa tulee olla mukana seinän paikalliset painekertoimet, mutta ei kuormituksen murtorajatilan osavarmuutta. weber SerpoVent järjestelmän osakomponenttien ja niiden liitosten kapasiteetti on tarkistettu Permabase-rappauslevyn taipuman raja-arvon, liitoksissa sallitun kiinnikevoiman ja kiinnityskohtien murtorajatilan kapasiteettien mukaan. weber Serpo Vent Seinä kannakkeiden osien liitokselle on tarkastettu esitettyjen liitosruuvien kestävyys, liitoksen palamurtuminen ja liitoksen reuna puristuskestävyys. Koko seinäkannakkeen osalta on tarkistettu vetokapasiteetti, nurjahduskestävyys sekä laippojen paikalliset kestävyydet kiinnityskohdissa. 2 Julkisivuun kohdistuva tuulikuorma Rakennuksen julkisivuun kohdistuvat tuulikuomat määritetään standardin EN ja sen kansallisen liitteen mukaisesti. Laskelman voi tehdä esimerkiksi osoitteesta löytyvällä ilmaisohjelmalla. Laskentamenetelmä on esitetty tarkemmin julkaisun RIL Suunnitteluperusteet ja rakenteiden kuormat osassa 4 Rakenteiden kuormat-yleiset kuormat. Tuulikuormat EN suunnitteluohje. Rakennuksen korkeuden ja sijainnin perusteella määritetään Puuskanopeuspaine q p0(z), RIL kuva 5S. Jos julkisivun suunniteltu käyttöikä on jotain muuta kuin 50 vuotta, q p0(z) kerrotaan kuvasta 6 saatavalla todennäköisyyskertoimella. Rakennuspaikan maaston ja ympäröivien korkeiden rakennusten vaikutus tuulenpaineeseen huomioidaan tarvittaessa RIL kohdan 3 mukaisesti. Valittuun julkisivu pintaan vaikuttava tuulenpaine w e saadaan kertomalla näin saatu puuskanopeuspaine ulkoisen paineen painekertoimella c pe, RIL kaava Yleensä käytetään lukua c pe, Pienille kriittisille julkisivualueille ulkoisen paineen painekertoimen arvo interpoloidaan kuvasta 2 ja taulukosta 3 SerpoVent PRO, PREMIUM ja UNIVERSAL -järjestelmien mitoitus SerpoVent-järjestelmien osat Järjestelmien kuormitusta siirtävät osat on esitetty sivujen 11 ja 12 kuvissa. Järjestelmien osat ja niiden liitokset on suunnittelun ja rakennustyön helpottamiseksi vakioitu. Suunnittelija määrää kohteen julkisivuun kohdistuvaan tuulikuormaan w e perustuen taulukosta 4: weber SerpoVent U-Seinäkannakkeiden jaon pystysuunnassa. weber SerpoVent U-Seinäkannakkeiden jako vaakasuunnassa on aina k600 tai vähemmän. Vaakasuuntaiset weber SerpoVent Hattuprofiilit asennetaan seinäkannakejaolla. pystysuuntaisten weber SerpoVent Hattuprofiilien vaakasuuntaisen jaon taulukosta 5 weber SerpoVent U-Seinäkannakkeiden ankkurointiruuveilta vaadittavat arvot. SerpoVent PRO 1 weber SerpoVent U-Seinäkannake, osa A weber SerpoVent U-Seinäkannake, osa B Lämmöneriste esim. OL-33 Facade Eristekiinnike esim. weber H1 Eco Tuulensuojateippi esim. Vario KB3 weber SerpoVent Hattuprofiili weber SerpoVent Hattuprofiili weber SerpoVent Rankanauha Permabase rappauslevy weber Serpovent Kaksikerrosrappaus 11

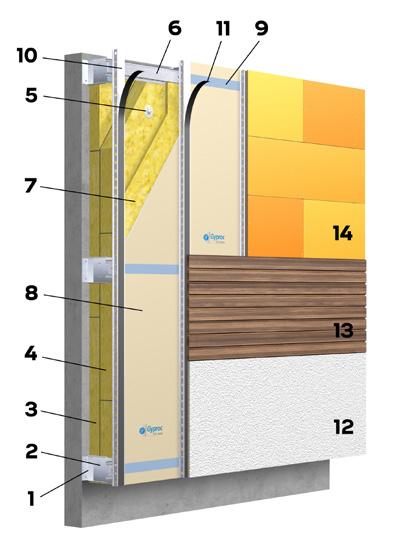

12 SerpoVent PRO 2 weber SerpoVent U-Seinäkannake, osa A weber SerpoVent U-Seinäkannake, osa B Lämmöneriste esim. KL-31 Tuulensuojapintainen lämmöneriste esim. RKL-31 Facade Eristekiinnike esim. weber H1 Eco Tuulensuojateippi esim. Vario KB3 weber SerpoVent Hattuprofiili weber SerpoVent Hattuprofiili weber SerpoVent Rankanauha Permabase rappauslevy 1 weber Serpovent Kaksikerrosrappaus SerpoVent PREMIUM weber SerpoVent U-Seinäkannake, osa A weber Serpovent U-Seinäkannake, osa B Lämmöneriste esim. KL-31 Lämmöneriste esim. KL-31 Eristekiinnike esim. weber H1 Eco weber SerpoVent Hattuprofiili Lämmöneriste esim. KL-31 Tuulensuojalevy esim. Gyproc GTS 9 Tuulensuojateippi esim. Gyproc Tiivistysteippi GTS 9 weber Serpovent Hattuprofiili 1 weber Serpovent Rankanauha 1 Permabase rappauslevy 1 weber Serpovent Kaksikerrosrappaus SerpoVent UNIVERSAL weber SerpoVent U-Seinäkannake, osa A weber Serpovent U-Seinäkannake, osa B Lämmöneriste esim. KL-31 Lämmöneriste esim. KL-31 Eristekiinnike esim. weber H1 Eco weber SerpoVent Hattuprofiili Lämmöneriste esim. KL-31 Tuulensuojalevy esim. Gyproc GTS 9 Tuulensuojateippi esim. Gyproc Tiivistysteippi GTS 9 weber SerpoVent Hattuprofiili 1 weber Serpovent Rankanauha 1 Julkisivumateriaali voidaan valita vapaasti, esim. SerpoVent Kaksikerrosrappaus 1 Julkisivumateriaali voidaan valita vapaasti, esim. puuverhous 1 Julkisivumateriaali voidaan valita vapaasti, esim. julkisivulevy 12

13 Teräsosien mitoitus Kohteen laskettua w e-arvoa verrataan taulukossa 4 esitettyihin SerpoVent järjestelmien PRO, PREMIUM ja UNIVERSAL tuulikuormakapasiteetteihin. Kullekin julkisivulle tai julkisivun osalle valitaan sellainen seinäkannakkeiden ja hattuprofiilien määrä, jolla seinärakenteelle saadaan suurempi tuulikuormakapasiteetti kuin on ko. julkisivupintaan kohdistuva tuulenpaine w e. Yleensä on edullisinta minimoida seinäkannakkeiden määrä ja tarvittaessa tihentää pystysuuntaisten hattuprofiilien jakoa julkisivun reuna-alueilla jossa tuulen imukuorma on suurin. Taulukko SerpoVent järjestelmien PRO, PREMIUM ja UNIVERSAL tuulikuorma kapasiteetit [kn/m 2 ] eri seinäkannake-välimatkoilla ja hattuprofiilien etäisyyksillä. Liikuntasaumat SerpoVent järjestelmien maksimi liikuntasaumaväli on metriä runkorakenteesta ja julkisivun aukotuksesta riippuen. Rakenteellisten liikuntasaumojen kohdalle tulee tehdä liikuntasauma myös levyrappaukseen. Liikuntasaumat suositellaan tehtäväksi myös pitkien julkisivujen nurkka-alueille. Liikuntasaumojen paikoista on tehtävä erillinen suunnitelma ja ne on esitettävä julkisivupiirustuksissa. Liikuntasauma ulottuu rappauskerroksien läpi ja sen vähimmäisleveys on n. 10 mm. Liikuntasauman kohdalla myös levyjen väliin jätetään 10 mm rako. Liikuntasaumassa käytetään ennen rappausta asennettavaa weber Liikuntasaumaprofiilia, tai TP 600 Paisuva nauhaa. Paino SerpoVent-levyrappaus runkoineen painaa alle 50 kg/m2, eikä se näin ollen vaadi omaa perustusta. Seinäkannakkeiden pystysuuntainen väli, mm Pystysuuntaisten hattuprofiilien etäisyys, mm k600 k450 k300 k600 2,81 2,81 2,81 k900 1,63 1,83 1,83 k1200 0,74 1,11 1,34 Seinäkannakkeiden ankkurointiruuvien mitoitus Lasketun w e-arvon, sekä valitun seinäkannake-hattuprofiiliyhdistelmän perusteella määritetään seinäkannakkeen ankkurointiruuvilta vaadittavat suunnittelu veto- ja leikkauslujuudet taulukosta Vaadittujen vetolujuusarvojen toteutuminen varmistetaan tarvittaessa työmaalla tehtävin vetokokein. Taulukko SerpoVent järjestelmien PRO, PREMIUM ja UNIVERSAL seinäkannakkeiden ankkuriruuveilta vaadittava veto- ja leikkauslujuus eri seinäkannakevälimatkoilla ja julkisivun tuulenpaineen we arvoilla. Seinäkannakkeiden pystysuuntainen koolausjako k600 k900 k1200 w e (kn/m 2 ) Suunnittelu kuormat Ankkurin kuormitus (kn) Ankkurin kuormitus (kn) Ankkurin kuormitus (kn) 0,5 F t.ed 1,34 2,00 2,67 1,0 F t.ed 1,78 2,67 3,56 1,5 F t.ed 2,22 3,33 4,44 2,0 F t.ed 2,67 4,00 5,33 2,5 F t.ed 3,11 4,66 6,21 F t.ed = Ankkurin suunnitteluvetokuorma F v.ed = Ankkurin suunnitteluleikkauskuorma F v.ed 0,09 0,14 0,18 13

14 Ääneneristävyys Rakennuksen ulkoseinärakenteelta vaadittava ääneneristävyys määräytyy koko rakennusvaipalta vaadittavan keskimääräisen ääneneristävyyden perusteella. Yleisimmin ulkovaipan ääneneristävyyden laskennassa käytetään ympäristöministeriön julkaisemaa Rakennuksen julkisivun ääneneristävyyden mitoittaminen -opasta. Vaadittava äänitasoero ΔL määräytyy kaavoituksen tai rakennusluvan myöntämisen yhteydessä. Vaaditun äänitasoeron perusteella lasketaan oppaan kaavoilla mikä tulee olla ulkoseinärakenteelta vaadittu Rw + Ctr -arvo. SerpoVent-järjestelmien ääneneristävyysarvoja eri eriste- ja betonikuorenpaksuuksilla on esitetty taulukossa SerpoVent-järjestelmästä löytyy ääniteknisesti toimivia vaihto ehtoja kaikille Suomessa asuin- tai toimistokäyttöön sallituille alueille. Taulukko SerpoVent-järjestelmien ääneneristävyysarvoja SerpoVent RENOVA (1 SerpoVent PRO (2 SerpoVent UNIVERSAL (2,3 SerpoVent PREMIUM (2 Rw 60 56/60/64 65/67/70 65/67/70 Rw +C 59 55/59/62 63/64/67 63/64/67 Rw +Ctr 56 52/55/58 59/59/62 59/59/62 1) Levyrappaus toteutettuna Sandwich-elementin päälle. Betonikuorten paksuudet ovat 70 mm ja kuorten välissä on 100 mm:n paksuinen mineraalivillaeristys. 2) Levyrappaus toteutettuna 70 mm/110 mm/150 mm paksuisen betonikuoren päälle 3) Käytetty julkisivupintajärjestelmä voi vaikuttaa arvoihin. Ilmoitetut arvot saavutetaan käytettäessä yhtenäistä julkisivupinnoitetta jonka paino on vähintään 20 kg/m 2 Palonkestävyys SerpoVent Levyrappausjärjestelmä on suunniteltu asennettavaksi osastoivan seinärakenteen ulkopuolelle. Ulkoseinälle asetetut osastointivaatimukset (REI-luokat) täytetään SerpoVent-rakenteella valitsemalla luokkavaatimukset täyttävä ulkoseinän runkorakenne. Kaikkien ulkoseinissä käytettävien materiaalien tulee myös täyttää Rakentamismääräyskokoelman osan E1 taulukossa 4 asetetut vaatimukset paloon osallistumisen, savun tuoton ja palavan pisaroinnin osalta. SerpoVent järjestelmien kaikki osat täyttävät vähintään A2-s1, d0-luokkien vaatimukset. Täten SerpoVent levyrappaus soveltuu käytettäväksi kaiken korkuisissa P1-, P2- ja P3-luokan rakennuksissa. Käyttöikä SerpoVent levyrappauksen metalliosien suunnittelukäyttöikä on Suomen ilmastossa vähintään 50 vuotta. Metalliosien käyttöikää on tarvittaessa mahdollista lisätä yli sataan vuoteen parantamalla käytettyä metallirakenteiden suojaustasoa. SerpoVent levyrappauksen rappauspinnan huoltoväli on normaalisti vuotta. Huoltovälin pituus riippuu julkisivuun kohdistuvasta säärasituksesta, sijainnista yms. Järjestelmän huoltotarkastukset ja kunnossapito suositellaan tehtäväksi SerpoVent Levyrappausten Huolto- ja kunnossapitoohjeen ( mukaisesti. 14

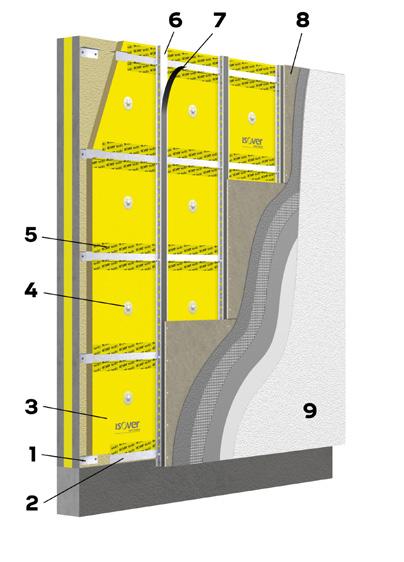

15 4 SerpoVent RENOVA julkisivujärjestelmä SerpoVent RENOVA -järjestelmän osat Järjestelmän kuormitusta siirtävät osat on esitetty alla olevassa järjestelmäkuvauksessa. Järjestelmien osat ja niiden liitokset on suunnittelun ja rakennustyön helpottamiseksi vakioitu. Suunnittelija määrää julkisivuun kohdistuvaan tuulikuormaan perustuen seuraavat asiat taulukosta 7: weber SerpoVent L-Seinäkannakkeiden jaon pystysuunnassa. Seinäkannakkeiden jako vaakasuunnassa on aina k600 tai vähemmän. Vaakasuuntaiset weber SerpoVent L-profiilit asennetaan seinäkannake jaolla. Pystysuuntaisten Hattuprofiilien vaakasuuntaisen jaon taulukosta 8 weber SerpoVent L-Seinäkannakkeiden ankkurointiruuveilta vaadittavat arvot. Teräsosien mitoitus Kohteen laskettua w e-arvoa verrataan taulukossa esitettyyn SerpoVent RENOVA-järjestelmän tuulikuormakapasiteettiin. Kullekin julkisivulle tai julkisivun osalle valitaan sellainen seinäkannakkeiden ja hattuprofiilien määrä, jolla seinärakenteelle saadaan suurempi tuulikuormakapasiteetti kuin on ko. julkisivupintaan kohdistuva tuulenpaine w e. Yleensä on edullisinta minimoida seinäkannakkeiden määrä ja tarvittaessa tihentää pystysuuntaisten hattuprofiilien jakoa julkisivun reuna-alueilla jossa tuulen imukuorma on suurin. Taulukko SerpoVent RENOVA -järjestelmän tuulikuormakapasiteetit [kn/m 2 ] eri seinäkannake-välimatkoilla ja hattuprofiilien etäisyyksillä. L-Seinäkannakkeiden pystysuuntainen väli, mm Pystysuuntaisten hattuprofiilien etäisyys mm k600 k450 k300 k600 3,32 3,32 3,32 k900 1,63 2,21 2,21 k1200 0,74 1,11 1,48 SerpoVent RENOVA weber SerpoVent L-Seinäkannake weber SerpoVent L-profiili Tuulensuojapintainen eriste esim. RKL-31 Facade Eristekiinnike esim. weber H1 Eco Tuulensuojateippi esim. Vario KB3 weber SerpoVent Hattuprofiili weber SerpoVent Rankanauha Permabase rappauslevy weber SerpoVent Kaksikerrosrappaus 15

16 L-Seinäkannakkeiden ankkurointiruuvien mitoitus Lasketun w e-arvon, sekä valitun seinäkannake-hattuprofiiliyhdistelmän perusteella määritetään seinäkannakkeen ankkurointiruuvilta vaadittavat suunnittelu veto- ja leikkauslujuudet taulukosta Vaadittujen vetolujuusarvojen toteutuminen varmistetaan tarvittaessa työmaalla tehtävin vetokokein. Paino SerpoVent-levyrappaus runkoineen painaa alle 50 kg/m2, eikä se näin ollen vaadi omaa perustusta. Taulukko SerpoVent RENOVA L-Seinäkannakkeen ankkuriruuvilta vaadittava veto- ja leikkauslujuus eri seinäkannakevälimatkoilla ja julkisivun tuulenpaineen w e arvoilla. Ankkurointiruuveilta vaaditaan kaksinkertainen vetolujuusarvo taulukon 5 arvoon verrattuna jos seinäkannakkeet asennetaan vaakasuora laippa ylöspäin. L-Seinäkannakkeiden pystysuuntainen koolausjako k600 k900 k1200 Eristeen paksuus 120 mm w e (kn/m 2 ) Suunnittelu kuormat Ankkurin kuormitus (kn) Ankkurin kuormitus (kn) Ankkurin kuormitus (kn) 0,5 F t.ed 1,58 2,36 3,15 1,0 F t.ed 2,15 3,22 4,29 1,5 F t.ed 2,72 4,08 5,44 2,0 F t.ed 3,30 4,95 6,59 2,5 F t.ed 3,87 5,81 7,74 F t.ed = Ankkurin suunnitteluvetokuorma F v.ed = Ankkurin suunnitteluleikkauskuorma F v.ed 0,36 0,54 0,72 Liikuntasaumat SerpoVent järjestelmien maksimi liikuntasaumaväli on metriä runkorakenteesta ja julkisivun aukotuksesta riippuen. Rakenteellisten liikuntasaumojen kohdalle tulee tehdä liikuntasauma myös levyrappaukseen. Liikuntasaumat suositellaan tehtäväksi myös pitkien julkisivujen nurkka-alueille. Liikuntasaumojen paikoista on tehtävä erillinen suunnitelma ja ne on esitettävä julkisivupiirustuksissa. Liikuntasauma ulottuu rappauskerroksien läpi ja sen vähimmäisleveys on n. 10 mm. Liikuntasauman kohdalla myös levyjen väliin jätetään 10 mm rako. Liikuntasaumassa käytetään ennen rappausta asennettavaa weber Liikuntasaumaprofiilia, tai TP 600 Paisuva nauhaa. Palonkestävyys SerpoVent Levyrappausjärjestelmä on suunniteltu asennettavaksi osastoivan seinärakenteen ulkopuolelle. Ulkoseinälle asetetut osastointivaatimukset (REI-luokat) täytetään Serpo- Vent-rakenteella valitsemalla luokkavaatimukset täyttävä ulkoseinän runkorakenne. Kaikkien ulkoseinissä käytettävien materiaalien tulee myös täyttää Rakentamismääräyskokoelman osan E1 taulukossa 4 asetetut vaatimukset paloon osallistumisen, savun tuoton ja palavan pisaroinnin osalta. SerpoVent järjestelmien kaikki osat täyttävät vähintään A2-s1, d0-luokkien vaatimukset. Täten SerpoVent levyrappaus soveltuu käytettäväksi kaiken korkuisissa P1-, P2- ja P3-luokan rakennuksissa. Ääneneristävyys Rakennuksen ulkoseinämateriaalilta vaadittava ääneneristävyys määräytyy koko rakennusvaipalta vaadittavan keskimääräisen ääneneristävyyden perusteella. Yleisimmin ulkovaipan ääneneristävyyden laskennassa käytetään Ympäristöministeriön julkaisemaa Rakennuksen julkisivun ääneneristävyyden mitoittaminen -opasta. Vaadittava äänitasoero ΔL annetaan kaavoituksen tai rakennusluvan myöntämisen yhteydessä. Vaaditun äänitasoeron perusteella lasketaan oppaan kaavoilla mikä tulee olla ulkoseinärakenteelta vaadittu Rw + Ctr -arvo. SerpoVent-järjestelmien Rw + Ctr-arvoja eri eriste- ja betonikuorenpaksuuksilla on esitetty taulukossa 6 sivulla 1 Serpo- Vent-järjestelmästä löytyy ääniteknisesti toimivia vaihtoehtoja kaikille Suomessa asuin- tai toimistokäyttöön sallituille alueille. 16 Käyttöikä SerpoVent levyrappauksen metalliosien suunnittelukäyttöikä on Suomen ilmastossa vähintään 50 vuotta. Metalliosien käyttöikää on tarvittaessa mahdollista lisätä yli sataan vuoteen parantamalla käytettyä metallirakenteiden suojaustasoa. SerpoVent levyrappauksen rappauspinnan huoltoväli on normaalisti vuotta. Huoltovälin pituus riippuu julkisivuun kohdistuvasta säärasituksesta, rakennuksen sijainnista yms. Järjestelmän huoltotarkastukset ja kunnossapito suositellaan tehtäväksi SerpoVent Levyrappausten Huoltoja kunnossapito-ohjeen ( mukaisesti.

17 Detaljeja SerpoVent PRO, PREMIUM, UNIVERSAL ja RENOVA Julkisivujärjestelmät F312801a F312801d F weber SerpoVent PRO Julkisivu- weber SerpoVent UNIVERSAL SerpoVent Kaksikerrosrappaus järjestelmä järjestelmäkuvaus Saint-Gobain Julkisivujärjestelmä Finland Oy/ järjestelmäkuvaus Saint-Gobain järjestelmäkuvaus Finland Oy/ SerpoVent UNIVERSAL-julkisivujärjestelmä F d HELSINKI Säädettävä rankajärjestelmä mm SerpoVent -julkisivujärjestelmä SerpoVent Kaksikerrosrappaus F Mitoitusohjeet löytyvät F Järjestelmän ääneneristävyys: F312804a R = 65/67/70 db, R +C = 63/64/67 db, R +C = 59/59/62 db weber.vetonit SilcoMaali weber.vetonit SilcoPinnoite / SilcoplusPinnoite / SilcoPinnoite Piirto F312804b Levyrappaus toteutettuna 70/110/150 mm paksuisen betonikuoren päälle. weber SerpoVent Ilmoitetut arvot saavutetaan PRO käytettäessä (1) yhtenäistä julkisivupinnoitetta, Pohjarappauksen kokonaiskerrosvahvuus > 6 mm Saint-Gobain Finland weber Oy/ SerpoVent PRO (1) SerpoVent jonka paino on vähintään PRO 20 -julkisivujärjestelmä kg/m² Pinnoituskerroksen minimikerrosvahvuus: 1,5 mm SilcoPinnoite > 1,5 mm hiertopinta Julkisivujärjestelmä Järjestelmän (Vaihtoehto sertifioitu käyttöikä A) 50 vuotta. Pystyleikkaus STRÖMBERGINKUJA F a Julkisivujärjestelmä 2 (PL 70) 2,0 mm SilcoPinnoite > 2,0 mm Vaakaleikkaus hiertopinta Järjestelmän ääneneristävyys: R = 56/60/64 db, R +C = 55/59/62 db, R +C = 52/55/58 db Levyrappaus toteutettuna 70/110/150 mm paksuisen betonikuoren päälle. Profiilit ja kiinnikkeet SerpoVent -julkisivujärjestelmä F Järjestelmän sertifioitu käyttöikä 50 vuotta. Profiilit ja kiinnikkeet Kosteustekninen toimivuus varmistettu Suomen ilmastossa. Rappausjärjestelmää koestettu 300 jäädytyssulatussykliä vaurioitumatta HELSINKI Ei sähköisen korroosion riskiä. Kaikki järjestelmän osat CE-merkittyjä. Järjestelmä mitoitettu standardien SFS-EN , SFS-EN , SFS-EN ja SFS-EN mukaisesti. weber SerpoVent U-seinäkannake, osa A Eriste esim. KL-33 Tuulensuojalevy, esim. Gyproc GTS, Cembrit Windstopper Basic/Extreme weber SerpoVent U-seinäkannake, osa B weber L-profiili,asennus pystyyn k 600 weber Hattuprofiili weber Hattuprofiili + weber Rankanauha Levyn ala- /yläreunan tukipala (L=100 mm) ruuvijaon mukaan Vapaasti valittava julkisivurakenne Kosteustekninen toimivuus varmistettu Suomen ilmastossa. Pystyleikkaus Ei sähköisen korroosion riskiä. Kaikki Säädettävä järjestelmän osat rankajärjestelmä CE-merkittyjä mm Järjestelmä mitoitettu standardien SFS-EN , SFS-EN , SFS-EN ja SFS-EN mukaisesti. PUH Permabase rappauslevy 12,5x900x1800 weber.vetonit 410 Ohutrappauslaasti, kerrosvahvuus 3-5 mm weber Lasikuituverkko # 6 mm, verkon limitys > 100 mm weber.vetonit 410 Ohutrappauslaasti, kerrosvahvuus 3-5 mm SerpoVent PRO -julkisivujärjestelmä (Vaihtoehto A) 3,0 Vaakaleikkaus mm SilcoPinnoite > 3,0 mm hiertopinta Säädettävä rankajärjestelmä mm Vesihöyryn läpäisevyydet 300 sykliä. F312804b SerpoVent-metalliranka F312801d Korvaa F Korvaa PROFIILIT: Kulmakappale seinään: weber SerpoVent U-seinäkannake A + B Seinäkannakkeiden vaakajako k 600, pystyjako k 600, k 900, k 1200 erillisen suunnitteluohjeen mukaan. Seinäkannakkeen A ja B osien limitys väh. 80 mm. Kiinnitys seinään, 2 kpl weber Betoniruuvi / seinäkannake Hattuprofiili, sisempi weber Hattuprofiili Asennus vaakaan k k 1200 mm erillisen suunnitteluohjeen mukaan Hattuprofiili, ulompi weber Hattuprofiili Asennus pystyyn k 600 mm, reunoilla k 300, 450, 600 mm erillisen suunnitteluohjeen mukaan KIINNIKKEET: Kiinnitys seinään weber Betoniruuvi / weber Ruuvisarja alustan mukaan Poraruuvit metalliprofiileille weber Porakärkiruuvi Levyruuvit Permabase teräsruuvi 4,2x32 Rankanauha weber Rankanauha hattuprofiilin ja levyn väliin F Korvaa Detaljit (pdf- ja dwg-muodossa) sekä mallityöselostukset on ladattavissa osoitteesta Permabase rappauslevy SerpoVent Julkisivujärjestelmä Kaksikerrosrappaus (PRO, PREMIUM SerpoVent Kaksikerrosrappaus ja UNIVERSAL) F a F d F F F a F b Alusta tasataan ja oikaistaan tarvittaessa weber REP-korjauslaasteilla weber SerpoVent U-seinäkannake, osa A + eriste esim. OL-33 Facade weber Betoniruuvi / weber Ruuvisarja alustan mukaan weber SerpoVent U-seinäkannake, osa B weber Porakärkiruuvi 5, 3 kpl / liitos weber Hattuprofiili weber Porakärkiruuvi 5, 2 kpl / kannake, 1 molempiin laippoihin weber Hattuprofiili + weber Rankanauha weber Porakärkiruuvi 5, 2 kpl / liitos, 1 molempiin laippoihin Permabase rappauslevy Järjestelmän ääneneristävyys: R = 56/60/64 db, R +C = 55/59/62 db, R +C = 52/55/58 db Levyrappaus toteutettuna 70/110/150 mm paksuisen betonikuoren päälle. Järjestelmän ääneneristävyys: weber SerpoVent PRO Julkisivujärjestelmä yhden eristelevykerroksen ratkaisu - järjestelmäkuvaus Järjestelmän sertifioitu käyttöikä 50 vuotta. Järjestelmän sertifioitu käyttöikä 50 vuotta. Kosteustekninen toimivuus varmistettu Suomen ilmastossa. Kosteustekninen toimivuus varmistettu Suomen ilmastossa. F b Rappausjärjestelmää weber koestettu 300 SerpoVent jäädytyssulatussykliä vaurioitumatta. PRO Julkisivujärjestelmä Rappausjärjestelmää koestettu 300 jäädytyssulatussykliä vaurioitumatta. Ei sähköisen korroosion riskiä. Ei sähköisen korroosion riskiä. Kaikki järjestelmän osat CE-merkittyjä. Kaikki järjestelmän osat CE-merkittyjä. Järjestelmä mitoitettu kahden standardien SFS-EN eristelevykerroksne , SFS-EN , SFS-EN ratkaisu -järjestelmäkuvaus Järjestelmä mitoitettu standardien SFS-EN , SFS-EN , SFS-EN ja SFS-EN mukaisesti ja SFS-EN mukaisesti. Piirustukset ovat F31 ohjeellisia. 28 Piirustusten 01c soveltuvuudesta rakennuskohteeseen vastaa suunnittelija. F312804a Korvaa F312804b Korvaa weber SerpoVent PREMIUM Julkisivujärjestelmä tuulensuojapintainen ratkaisu - järjestelmäkuvaus weber SerpoVent UNIVERSAL Julkisivujärjestelmä järjestelmäkuvaus SerpoVent Kaksikerrosrappaus järjestelmäkuvaus Profiilit ja kiinnikkeet Alusta tasataan ja oikaistaan tarvittaessa weber REP-korjauslaasteilla weber SerpoVent U-seinäkannake, osa A + eriste esim. OL-33 Facade weber Betoniruuvi / weber Ruuvisarja alustan mukaan weber SerpoVent U-seinäkannake, osa B weber Porakärkiruuvi 5, 3 kpl / liitos weber Hattuprofiili weber Porakärkiruuvi 5, 2 kpl / kannake, 1 molempiin laippoihin weber Hattuprofiili + weber Rankanauha weber Porakärkiruuvi 5, 2 kpl / liitos, 1 molempiin laippoihin R = 56/60/64 db, R +C = 55/59/62 db, R +C = 52/55/58 db Levyrappaus toteutettuna 70/110/150 mm paksuisen betonikuoren päälle. weber SerpoVent PRO 1 Julkisivujärjestelmä Pystyleikkaus weber SerpoVent PRO 1 Julkisivujärjestelmä Vaakaleikkaus 17

18 F312805b F312806a F weber SerpoVent PRO (2) weber SerpoVent PREMIUM Seinäkannakkeet, vaihtoehto A Julkisivujärjestelmä Vaakaleikkaus Julkisivujärjestelmä Pystyleikkaus SerpoVent -julkisivujärjestelmä Seinäkannakkeet, vaihtoehto A F Alusta tasataan ja oikaistaan tarvittaessa weber REP-korjauslaasteilla - kannakkeet ja ulommat hattuprofiilit pyritään asentamaan samaan pystylinjaan - pystyyn asennettavien hattuprofiilien max. etäisyys kannakkeesta on 100 mm weber SerpoVent U-seinäkannake, osa A + eriste esim. KL-33 weber Betoniruuvi / weber Ruuvisarja alustan mukaan weber SerpoVent U-seinäkannake, osa B weber Porakärkiruuvi 5, 3 kpl / liitos weber L-profiili,asennus pystyyn k 600 F F Tuulensuojalevy, esim. Gyproc GTS, Cembrit Windstopper Basic/Extreme F SerpoVent -julkisivujärjestelmä Saint-Gobain Finland Oy/ weber Hattuprofiili, Seinäkannakkeet, vaihtoehto B Rankajako, SerpoVent yleiskuva, -julkisivujärjestelmä vaihtoehto A Piirustukset Rankajako, ovat ohjeellisia. Piirustusten yleiskuva, soveltuvuudesta rakennuskohteeseen vaihtoehto vastaa suunnittelija. B Seinäkannakkeet, vaihtoehto B F weber Porakärkiruuvi 5, 2 kpl / kannake, 1 molempiin laippoihin SerpoVent -julkisivujärjestelmä weber Hattuprofiili + weber Rankanauha F STRÖMBERGINKUJA F (PL 70) Korvaa Rankajako, yleiskuva. Vaihtoehto A Rankajako, yleiskuva. Vaihtoehto B weber Porakärkiruuvi 5, 2 kpl / liitos, 1 molempiin laippoihin Permabase rappauslevy 1 SerpoVent Kaksikerrosrappaus Järjestelmän ääneneristävyys: R = 65/67/70 db, R +C = 63/64/67 db, R +C = 59/59/62 db Levyrappaus toteutettuna 70/110/150 mm paksuisen betonikuoren päälle. F Järjestelmän sertifioitu käyttöikä 50 vuotta. Kosteustekninen toimivuus varmistettu Suomen ilmastossa. Rappausjärjestelmää koestettu 300 jäädytyssulatussykliä vaurioitumatta. Ei sähköisen korroosion riskiä. Kaikki järjestelmän osat CE-merkittyjä. Järjestelmä mitoitettu standardien SFS-EN , SFS-EN , SFS-EN ja SFS-EN mukaisesti. weber Nurkkaprofiili A weber Nurkkaprofiili A - kannakkeet ja hattuprofiilit asennetaan samaan linjaan - pystyyn asennettavien hattuprofiilien max. etäisyys kannakkeesta on 100 mm F Korvaa Detaljit (pdf- ja dwg-muodossa) sekä mallityöselostukset on ladattavissa osoitteesta F Korvaa F a F b F a F b F a F b F c F F F F F Korvaa weber SerpoVent PRO 2 Julkisivujärjestelmä Pystyleikkaus weber SerpoVent PRO 2 Julkisivujärjestelmä Vaakaleikkaus weber SerpoVent PREMIUM Julkisivujärjestelmä Pystyleikkaus weber SerpoVent PREMIUM Julkisivujärjestelmä Vaakaleikkaus weber SerpoVent UNIVERSAL Julkisivujärjestelmä Pystyleikkaus weber SerpoVent UNIVERSAL Julkisivujärjestelmä Vaakaleikkaus weber SerpoVent UNIVERSAL Julkisivujärjestelmä Vaihtoehtoinen toteutustapa, pystyleikkaus Seinäkannakkeet, vaihtoehto A Seinäkannakkeet, vaihtoehto B Rankajako, yleiskuva, vaihtoehto A Rankajako, yleiskuva, vaihtoehto B 18

19 F F F weber SerpoVent Hattuprofiilien weber SerpoVent Hattuprofiilit, weber SerpoVent Hattuprofiilit, tuenta ja jatkokset vaakasuuntainen LS PUH. 010 pystysuuntainen LS Hattuprofiilin jatkokset aina tuelle LS jatkokset aina tuelle kannake kannake kannake kannake l = 3595 mm jatkokset aina tuelle jatkokset aina tuelle LS kannake kannake kannake kannake LS l = 1/2 x 3595 mm LS F312815a F312815b F Permabase rappauslevyn Levyruuvien kiinnitys Saint-Gobain Eristeiden Finland Oy/ asentaminen SerpoVent -julkisivujärjestelmä asentaminen SerpoVent -julkisivujärjestelmä Permabase rappauslevyjen asentaminen F a Levyruuvien kiinnitys F312815b SerpoVent PRO -julkisivujärjestelmä (Vaihtoehto A) Eristeiden asentaminen F Permabase teräsruuvi 4,2x32 Metallirankaan - Permabase-rappauslevyt asennetaan vaakaan tekstipuoli ulospäin - ruuvien kiinnitys, kts. F b - ruuvien etäisyys max. 200 mm, ruuveja n. 18 kpl/m² - levyt asennetaan vaakaan ja vähintään 300 mm:n limityksellä Ruuvit tulee asentaa ylläolevan ohjeistuksen mukaisesti oikeaan korkoon. Jos ruuvi uppoaa levyyn ja asennetaan ohjeistuksen vastaisesti, tulee uusi ruuvi asentaa uponneen viereen. - Eristelevyt esim. OL-33 Facade 600x1500, lämmönjohtavuus λ = 0,033 W/mK - Saumat ja eristeiden päädyt teipataan Vario KB3 tuulensuojateipillä - Eristekiinnikkeet 2-4 kpl/levy esim. weber STR U 2G, weber H1 eco - weber Seinäkannakkeet levysaumoissa - alustan ja eristeen väliset ilmaraot estetään tasaamalla alusta esim. weber REP Korjauslaasteila tai käyttämällä KH mineraalivillamattoa F312815a Korvaa Detaljit (pdf- ja dwg-muodossa) sekä mallityöselostukset on ladattavissa osoitteesta F F weber SerpoVent Hattuprofiilien tuenta ja jatkokset weber SerpoVent Hattuprofiilit, vaakasuuntainen LS F312815b Korvaa F Korvaa F weber SerpoVent Hattuprofiilit, pystysuuntainen LS F a Permabase rappauslevyn asentaminen F b Levyruuvien kiinnitys F Eristeiden asentaminen 19

20 F F F Tuuletus ikkunan kohdalla, weber SerpoVent Hattuprofiilien weber SerpoVent PRO kapea ikkuna jatkokset, pystyranka Saint-Gobain -alareunadetalji Finland Oy/ weber Porakärkiruuvit 3 kpl 2 kpl weber Betoniruuvi/ weber Ruuvisarja alustan mukaan weber Porakärkiruuvit 4 kpl Sokkelirakenne rakennesuunnittelijan ohjeen mukaisesti (esim. BY 64, 6) SerpoVent Kaksikerrosrappaus Permabase rappauslevy 12,5 mm weber Rankanauha weber Hattuprofiili weber Hattuprofiili F F312824a F31 Saint-Gobain 28 24a Finland F312824b Oy/ Lämmöneriste esim. OL-33 Facade Ikkunan yläpieli SerpoVent PRO -julkisivujärjestelmä weber SerpoVent U-seinäkannake, osa A weber SerpoVent U-seinäkannake, osa B weber SerpoVent PRO -alareunadetalji, vaihtoehtoinen toteutustapa Ikkunan yläpieli Ikkunan yläpieli, vaihtoehtoinen Ikkunan weber 6485 Aloitusprofiili Tuulettuva reikäpelti toteutustapa SerpoVent PRO -julkisivujärjestelmä (Vaihtoehto A) Alareuna, vaihtoehtoinen toteutus F SerpoVent PRO -julkisivujärjestelmä F b Sokkelirakenne rakennesuunnittelijan ohjeen mukaisesti (esim. BY 64, 6) SerpoVent Kaksikerrosrappaus Permabase rappauslevy 12,5 mm weber Rankanauha weber Hattuprofiili weber Hattuprofiili Lämmöneriste esim. OL-33 Facade weber SerpoVent U-seinäkannake, osa A weber SerpoVent U-seinäkannake, osa B weber 3794 Aloitusprofiili weber L-profiili 1 weber 3614 Tuuletusprofiili 1 weber Päätyprofiili F Korvaa Detaljit (pdf- ja dwg-muodossa) sekä mallityöselostukset on ladattavissa osoitteesta F F F SerpoVent Kaksikerrosrappaus Permabase rappauslevy 12,5 mm weber Hattuprofiili weber Hattuprofiili Lämmöneriste esim. OL-33 Facade / KL-33 + RKL-31 Facade weber SerpoVent U-seinäkannake, osa A weber SerpoVent U-seinäkannake, osa B weber Ikkunaprofiili V 9 mm Rei'itetty profiili (ei sisälly weberin valikoimaan) weber Päätyprofiili 1 weber L-profiili Tuuletus ikkunan kohdalla, kapea ikkuna Tuuletus ikkunan kohdalla, leveä ikkuna F312824a Korvaa SerpoVent Kaksikerrosrappaus Permabase rappauslevy 12,5 mm weber Hattuprofiili weber Hattuprofiili Lämmöneriste esim. OL-33 Facade / KL-33 + RKL-31 Facade weber SerpoVent U-seinäkannake, osa A weber SerpoVent U-seinäkannake, osa B weber Ikkunaprofiili V 9 mm weber 3614 Tuuletusprofiili 25 mm weber Päätyprofiili F312824b Korvaa weber SerpoVent Hattuprofiilien jatkokset, vaakaranka F weber SerpoVent Hattuprofiilien jatkokset, pystyranka F weber SerpoVent PRO -alareunadetalji F weber SerpoVent PRO -alareunadetalji, vaihtoehtoinen toteutustapa F a Ikkunan alapieli F b Ikkunan alapieli, vaihtoehtoinen toteutustapa F c Ikkunan alapieli, vaihtoehtoinen toteutustapa F a Ikkunan yläpieli F b Ikkunan yläpieli, vaihtoehtoinen toteutustapa F c Ikkunan yläpieli, vaihtoehtoinen toteutustapa 20

21 F312825b F F312827Räystäspellitys Ikkunan pystypieli, vaakaleikkaus, Saint-Gobain Ikkunan Finland Oy/ pystypieli, SerpoVent PRO vaakaleikkaus, -julkisivujärjestelmä Räystäspellitys vaihtoehtoinen toteutustapa suurennos F Ikkunan pystypieli Vaakaleikkaus SerpoVent PRO -julkisivujärjestelmä F SerpoVent Kaksikerrosrappaus Permabase rappauslevy 12,5 mm weber Hattuprofiili weber Hattuprofiili Lämmöneriste esim. OL-33 Facade / KL-33 + RKL-31 Facade F weber SerpoVent U-seinäkannake, PRO osa -julkisivujärjestelmä A Lämmöneriste esim. OL-33 Facade / KL-33 + RKL-31 Facade F weber SerpoVent U-seinäkannake, osa A weber 3589 Yläprofiili weber 3614 Tuuletusprofiili F Myrskypelti, kiinnitys liimamassalla + ruuveilla (ei sisälly weber SerpoVent U-seinäkannake, osa B weber Ikkunaprofiili V 9 mm Räystäspellitys, vaihtoehtoinen weber Kulma F weber SerpoVent U-seinäkannake, osa B Harjakaton weber SerpoVent pääty Ikkunaprofiili PRO -julkisivujärjestelmä V 9 mm weberin valikoimaan) SerpoVent-seinän ja puuseinän liitos STRÖMBERGINKUJA 2 (PL 70) weber Kulma F weber Nurkkaprofiili A 1 weber Harjakaton Nurkkaprofiili pääty A toteutustapa 1 Ikkunan apukarmi, esim.50*100. Apukarmin ulkopinnan tulee jäädä karmin ulkopintaa sisemmäksi SerpoVent Kaksikerrosrappaus Permabase rappauslevy 12,5 mm Rankanauha weber Hattuprofiili weber Hattuprofiili F Korvaa SerpoVent Kaksikerrosrappaus Permabase rappauslevy 12,5 mm (+weber Rankanauha) weber Hattuprofiili weber Hattuprofiili SerpoVent-seinän Lämmöneriste esim. ja puuseinän OL-33 Facade liittyminen / Pystyleikkaus KL-33 + RKL-31 Facade SerpoVent PRO -julkisivujärjestelmä F Korvaa F Huom. Permabase rappauslevy ja hattuprofiili sauman/liitoskohdan yli yhtenäisinä. F Korvaa SerpoVent Kaksikerrosrappaus Permabase rappauslevy 12,5 mm (+weber Rankanauha) weber Hattuprofiili Lämmöneriste esim. OL-33 Facade / KL-33 + RKL-31 Facade weber 3589 Yläprofiili weber 3614 Tuuletusprofiili Myrskypelti, kiinnitys liimamassalla + ruuveilla (ei sisälly weberin valikoimaan) Detaljit (pdf- ja dwg-muodossa) sekä mallityöselostukset on ladattavissa osoitteesta SerpoVent Kaksikerrosrappaus Permabase rappauslevy 12,5 mm weber Hattuprofiili weber Hattuprofiili Lämmöneriste esim. OL-33 Facade / KL-33 + RKL-31 Facade weber SerpoVent U-seinäkannake, osa A weber SerpoVent U-seinäkannake, osa B Vaakakoolaus F Korvaa F a F b F c F d F F F F F Ikkunan pystypieli, vaakaleikkaus weber SerpoVent U-seinäkannake, osa B Ikkunan pystypieli, vaakaleikkaus, vaihtoehtoinen toteutustapa Ikkunan pystypieli, vaakaleikkaus, vaihtoehtoinen toteutustapa Ikkunan pystypieli, vaakaleikkaus, vaihtoehtoinen toteutustapa Ikkunan pystypieli, vaakaleikkaus, suurennos Räystäspellitys Räystäspellitys, vaihtoehtoinen toteutustapa Harjakaton pääty SerpoVent-seinän ja puuseinän liitos SerpoVent Kaksikerrosrappaus Permabase rappauslevy 12,5 mm weber Hattuprofiili weber Hattuprofiili Lämmöneriste esim. OL-33 Facade / KL-33 + RKL-31 Facade weber SerpoVent U-seinäkannake, osa A weber Päätyprofiili F Korvaa

22 F Saint-Gobain Finland F Oy/ F SerpoVent PRO -julkisivujärjestelmä Parvekepielin liittyminen, STRÖMBERGINKUJA Parvekelaatan 2 (PL 70) (Vaihtoehto A) liitos rapattuun Osajulkisivun pystyleikkaus, F Parvekelaatan liittyminen rapattuun seinään vaakaleikkaus seinään, Pystyleikkaus pystyleikkaus pintamateriaalina profiilipelti SerpoVent PRO -julkisivujärjestelmä (Vaihtoehto A) Osajulkisivun pintamateriaalina profiilipelti Pystyleikkaus F Profiilipelti (yläreunan tukitaan esim. profiilitiivisteellä) F SerpoVent Kaksikerrosrappaus SerpoVent Kaksikerrosrappaus F Permabase rappauslevy 12,5 mm weber 3589 Yläprofiili F weber Päätyprofiili Permabase rappauslevy 12,5 mm Ulkonurkan weber toteutus Hattuprofiili ja LS, weber Hattuprofiili, Liikuntasauma weber Hattuprofiili Ikkunapielet, vesipelti 1 Uumarei'itys profiiliseinän kohdalla weber Hattuprofiili vaihtoehtoinen SerpoVent Lämmöneriste toteutustapa PRO esim. -julkisivujärjestelmä OL-33 Facade / Lämmöneriste esim. OL-33 Facade / (Vaihtoehto KL-33 + A) Ulkonurkan toteutus RKL-31 ja Facade liikuntasauma Vaihtoehto weber SerpoVent B U-seinäkannake, osa A weber SerpoVent U-seinäkannake, osa B weber Päätyprofiili F SerpoVent Kaksikerrosrappaus Permabase rappauslevy 12,5 mm weber Hattuprofiili weber Hattuprofiili Lämmöneriste esim. OL-33 Facade weber SerpoVent U-seinäkannake, osa A weber SerpoVent U-seinäkannake, osa B Rei'itetty profiili (ei sisälly weberin valikoimaan) 1 Peltilista (ei sisälly weberin valikoimaan) 1 Vesipelti (ei sisälly weberin valikoimaan) weber SerpoVent U-seinäkannake, osa A weber SerpoVent U-seinäkannake, osa B weber 6485 Aloitusprofiili F SerpoVent Vesipelti (ei -julkisivujärjestelmä sisälly weberin valikoimaan) weber 3589 Yläprofiili F Liikuntasauma 1 weber 3614 Tuuletusprofiili 1 Vedeneristyskermi (ei sisälly weberin valikoimaan) Liikuntasauma Liikuntasauman alla oleva hattuprofiili kiinnitetään vain toisesta laipasta. F Korvaa Vaihtoehtoinen liikuntasauma Rakenteellinen liikuntasauma / rungon liikuntasauma SerpoVent Kaksikerrosrappaus Permabase rappauslevy 12,5 mm (+weber Rankanauha) weber Hattuprofiili Lämmöneriste esim. OL-33 Facade weber L-profiili, weber Seinäkannake weber Kulma weber Nurkkaprofiili A weber Rankanauha weber Päätyprofiili F Korvaa Detaljit (pdf- ja dwg-muodossa) sekä mallityöselostukset on ladattavissa osoitteesta F rappaus Permabase rappauslevy 12,5 mm, weber Päätyprofiilit Tuuletusväli 25 mm illbruck TP 600 paisuva nauha weber Liikuntasaumaprofiili V 6 mm weber Rankanauha Permabase Teräsruuvi 4,2x32 weber porakärkiruuvi Liikuntasauman leveys mm, liikuntasaumojen max. etäisyys 16 m Liikuntasaumoja suositellaan myös rakennuksen nurkka-alueille ja eri materiaalien liittymäkohtiin. F Korvaa Parvekepielin liittyminen, vaakaleikkaus F Parvekelaatan liitos rapattuun seinään, pystyleikkaus F Osajulkisivun pystyleikkaus, pintamateriaalina profiilipelti F Ulkonurkan toteutus ja LS, vaihtoehtoinen toteutustapa F Ulkonurkan toteutus ja LS, vaihtoehtoinen toteutustapa F Liikuntasauma F Liikuntasauma F Ikkunapielet, vesipelti 22

23 SerpoVent RENOVA Julkisivujärjestelmä F F F weber SerpoVent RENOVA Julkisivujärjestelmä -järjestelmäkuvaus SerpoVent Kaksikerrosrappaus weber SerpoVent RENOVA Julkisivujärjestelmä -rakenneleikkaus Mitoitusohjeet löytyvät Korjausrakentaminen SerpoVent Kaksikerrosrappaus F31Saint-Gobain Finland Oy/ F Korjausrakentaminen Rakenneleikkaus Esimerkkirakenne, 70 mm lisäeristys 6 weber.vetonit SilcoMaali weber L-seinäkannake,asennus vaakasuuntaan F Järjestelmän ääneneristävyys: weber.vetonit SilcoPinnoite / SilcoplusPinnoite F F312908k600 ja pystysuuntaan k600...k1200 R = 60 db, R +C = 59 db, R +C = 56 db Lämmöneriste esim. RKL-31 Facade Arvot määritelty sandwich-elementin päälle toteutetulla rakenteella. weber porakärkiruuvi 3 kpl/kannake Rankajako, yleiskuva Saint-Gobain Rankajako, Finland Oy/ Pohjarappauksen yleiskuva, kokonaiskerrosvahvuus vaihtoehtoinen > 6 mm Saint-Gobain Seinäkannakkeiden Finland Oy/ sijoittelu weber porakärkiruuvi 2 kpl/kannake Pinnoituskerroksen minimikerrosvahvuus: STRÖMBERGINKUJA 2 (PL 70) weber betoniruuvi 2 kpl/kannake Järjestelmän Korjausrakentaminen sertifioitu käyttöikä 50 vuotta. F Korjausrakentaminen Rankajako, yleiskuva toteutustapa 1,5 mm Rankajako, SilcoPinnoite yleiskuva > 1,5 mm hiertopinta F Korjausrakentaminen Seinäkannakkeet Kosteustekninen toimivuus varmistettu Suomen ilmastossa. Rappausjärjestelmää koestettu 300 jäädytyssulatussykliä vaurioitumatta. Ei sähköisen korroosion riskiä. Kaikki järjestelmän osat CE-merkittyjä. Järjestelmä mitoitettu standardien SFS-EN , SFS-EN , SFS-EN ja SFS-EN mukaisesti. Permabase rappauslevy 12,5x900x1800 weber.vetonit 410 Ohutrappauslaasti, kerrosvahvuus 3-5 mm weber Lasikuituverkko # 6 mm, verkon limitys > 100 mm weber.vetonit 410 Ohutrappauslaasti, kerrosvahvuus 3-5 mm 2,0 mm SilcoPinnoite > 2,0 mm hiertopinta 3,0 mm SilcoPinnoite > 3,0 mm hiertopinta F Korvaa SerpoVent Kaksikerrosrappaus Permabase rappauslevy 12,5 mm weber Rankanauha weber Hattuprofiili, asennus k 600 mm, reuna-alueilla k k600 mm weber L-profiili, asennus k mm F F Korvaa weber Nurkkaprofiili A weber Nurkkaprofiili A F Korvaa Detaljit (pdf- ja dwg-muodossa) sekä mallityöselostukset on ladattavissa osoitteesta SerpoVent RENOVA Julkisivujärjestelmä F Korvaa F Korvaa F weber SerpoVent RENOVA Julkisivujärjestelmä -järjestelmäkuvaus F SerpoVent Kaksikerrosrappaus F Profiilit ja kiinnikkeet F weber SerpoVent RENOVA Julkisivujärjestelmä -rakenneleikkaus F weber SerpoVent RENOVA Julkisivujärjestelmä -vaakaleikkaus F Rankajako, yleiskuva F Rankajako, yleiskuva, vaihtoehtoinen toteutustapa F Seinäkannakkeiden sijoittelu F Seinäkannakkeiden sijoittelu, ikkuna-aukko 23

24 F F F Vaakasuuntainen LS Rappauslevyruuvien kiinnitys Saint-Gobain Eristeiden Finland Oy/ asentaminen Korjausrakentaminen F Levyruuvien kiinnitys Permabase teräsruuvi 4,2x32 Metallirankaan kannake kannake kannake kannake LS LS kannake kannake kannake kannake Ruuvit tulee asentaa ylläolevan ohjeistuksen mukaisesti oikeaan korkoon. Jos ruuvi uppoaa levyyn ja asennetaan ohjeistuksen vastaisesti, tulee uusi ruuvi asentaa uponneen viereen. F F Saint-Gobain F Finland Oy/ Tuuletus ikkunan Korjausrakentaminen kohdalla, F weber SerpoVent L-profiilin jatkokset weber SerpoVent KorjausrakentaminenL-profiilin jatkos Tuuletus ikkunan kohdalla, kapea ikkuna 1500 mm weber L-profiilin jatkokset seinäkannakkeen kohdalla kapea ikkuna seinäkannakkeen kohdalla Piirustukset ovat ohjeellisia. Piirustusten SerpoVent soveltuvuudesta RENOVA rakennuskohteeseen -julkisivujärjestelmä vastaa suunnittelija. STRÖMBERGINKUJA F (PL 70) Korjausrakentaminen Korvaa F weber L-profiilin jatkokset seinäkannakkeen kohdalla F weber Seinäkannake/ 2 kpl weber Betoniruuvi weber Seinäkannake weber Seinäkannake/ 2 kpl weber Betoniruuvi weber L-profiili weber L-profiili Kiinnitys seinäkannakkeeseen 3 kpl weber Porakärkiruuvilla weber L-profiili Kiinnitys seinäkannakkeeseen 3 kpl weber Porakärkiruuvilla weber L-profiili weber Hattuprofiili Kiinnitys L-profiiliin 2 kpl weber Porakärkiruuvilla - weber Porakärkiruuvien min. reunaetäisyys > 10 mm - Jos ikkunan leveys on alle 1500 mm, voidaan tuuletus kierrättää ikkunan ympäri. - Kapeiden ikkunoiden osalta yläsmyygit voidaan toteuttaa umpinaisina. - Seinäkannakkeen ja L-profiilin limitys > 30 mm F Korvaa Detaljit (pdf- ja dwg-muodossa) sekä mallityöselostukset on ladattavissa osoitteesta F Korvaa F weber SerpoVent Hattuprofiilin jatkokset F Vaakasuuntainen LS F Pystysuuntainen LS F F Permabase rappauslevyjen asentaminen F Rappauslevyruuvien kiinnitys F Eristeiden asentaminen F Tuuletus ikkunan kohdalla, kapea ikkuna F Tuuletus ikkunan kohdalla, leveä ikkuna F weber SerpoVent L-profiilin jatkokset F weber SerpoVent L-profiilin jatkos seinäkannakkeen kohdalla 24

25 F F Saint-Gobain F312922a Finland Oy/ Alareunan pellitys Alareunan vaihtoehtoinen Ikkunan alapieli STRÖMBERGINKUJA toteutustapa 2 (PL 70) Korjausrakentaminen Alareunan pellitys F Korjausrakentaminen Alareuna, vaihtoehtoinen toteutus F Korjausrakentaminen F a Ikkunan alapieli Sokkelirakenne rakennesuunnittelijan ohjeen mukaisesti (esim. BY 64, 6) 8. weber 3614 tai 3617 Tuuletusprofiili weber 3614 Tuuletusprofiili weber L-profiili, Pinnoitettu ohutpeltilevy (ei sisälly weberin valikoimaan) weber Päätyprofiili F F Saint-Gobain Finland F Oy/ weber Seinäkannake weber 3589 Yläprofiili Ikkunan yläpieli Ikkunan SerpoVent yläpieli, RENOVA vaihtoehtoinen -julkisivujärjestelmä weber 3614 Tuuletusprofiili toteu-0038tustapa Korvaa vaihtoehtoinen HELSINKIIkkunan Korjausrakentaminen pystypieli, vaakaleikkaus, Korjausrakentaminen F31 29 PUH Ikkunan pystypieli Piirustukset ovat ohjeellisia. Ikkunan Piirustusten yläpieli soveltuvuudesta rakennuskohteeseen vastaa suunnittelija. Vaakaleikkaus F toteutustapa SerpoVent Kaksikerrosrappaus Permabase rappauslevy 12,5 mm weber Rankanauha weber Hattuprofiili Lämmöneriste esim. RKL-31 Facade weber L-profiili, weber Seinäkannake weber 6485 Aloitusprofiili F Korvaa SerpoVent Kaksikerrosrappaus Permabase rappauslevy 12,5 mm weber Rankanauha weber Hattuprofiili Lämmöneriste esim. RKL-31 Facade Lisälämmöneristys mm weber 3794 Aloitusprofiili weber L-profiili SerpoVent Kaksikerrosrappaus Permabase rappauslevy 12,5 mm weber Hattuprofiili Lämmöneriste esim. RKL-31 Facade F F312922a Korvaa SerpoVent Kaksikerrosrappaus Permabase rappauslevy 12,5 mm weber Rankanauha weber Hattuprofiili Lämmöneriste esim. RKL-31 Facade weber L-profiili, weber Seinäkannake weber Ikkunaprofiili V 9 mm Rei'itetty profiili (ei sisälly weberin valikoimaan) weber Päätyprofiili Detaljit (pdf- ja dwg-muodossa) sekä mallityöselostukset on ladattavissa osoitteesta F F SerpoVent Kaksikerrosrappaus Permabase rappauslevy 12,5 mm weber Rankanauha weber Hattuprofiili Lämmöneriste esim. RKL-31 Facade weber L-profiili, weber Seinäkannake weber Ikkunaprofiili V 9 mm weber 3614 Tuuletusprofiili 25 mm weber Päätyprofiili Alareunan pellitys Alareunan vaihtoehtoinen toteutustapa F Korvaa SerpoVent Kaksikerrosrappaus Permabase rappauslevy 12,5 mm Tuuletusväli 25 mm Lämmöneriste esim. RKL-31 Facade +weber L-profiili, weber Seinäkannake weber Hattuprofiili weber Rankanauha weber Ikkunaprofiili V 9 mm weber Kulma weber Nurkkaprofiili A F Korvaa F a Ikkunan alapieli F b Ikkunan alapieli, vaihtoehtoinen toteutustapa F Ikunan alapieli, vesipellin lisätuenta F Ikkunan yläpieli F Ikkunan yläpieli, vaihtoehtoinen toteutustapa F Ikkunan yläpieli, vaihtoehtoinen toteutustapa F Ikkunan pystypieli, vaakaleikkaus F Ikkunan pystypieli, vaakaleikkaus, vaihtoehtoinen toteutustapa F Ikkunan pystypieli, vaakaleikkaus, vaihtoehtoinen toteutustapa 25

26 F F F Korjausrakentaminen F Räystäspellitys Harjakaton pääty Parvekepielen liittyminen, vaakaleikkaus Korjausrakentaminen Harjakaton pääty F F Korjausrakentaminen Parvekepielen liittyminen Vaakaleikkaus Huom. Permabase rappauslevy ja hattuprofiili sauman/liitoskohdan yli yhtenäisinä. SerpoVent Kaksikerrosrappaus Permabase rappauslevy 12,5 mm weber Hattuprofiili, weber L-profiili weber L-seinäkannake Lämmöneriste esim. RKL-31 Facade Vaakakoolaus 50x100 k 600 weber F Myrskypelti, F F weber Hattuprofiili, 3614 Tuuletusprofiili weber L-profiili kiinnitys liimamassalla + ruuveilla (ei sisälly weber L-seinäkannake weberin valikoimaan) Ulkonurkan toteutus ja LS Liikuntasauma Ikkunapielet, vesipelti SerpoVent Kaksikerrosrappaus Permabase rappauslevy 12,5 mm (+weber Rankanauha) weber Hattuprofiili Lämmöneriste esim. RKL-31 Facade weber 3589 Yläprofiili F Korvaa F Korvaa Liikuntasauma Korjausrakentaminen F Liikuntasauma Vaihtoehto A SerpoVent Kaksikerrosrappaus Permabase rappauslevy 12,5 mm Lämmöneriste esim. RKL-31 Facade weber Päätyprofiili Korjausrakentaminen F Ikkunapielet Vesipelti F Korvaa Vaihtoehtoinen liikuntasauma Rakenteellinen liikuntasauma / rungon liikuntasauma -rappaus Permabase rappauslevy 12,5 mm, weber Päätyprofiilit Tuuletusväli 25 mm illbruck TP 600 paisuva nauha weber Liikuntasaumaprofiili V 6 mm weber Rankanauha Permabase Teräsruuvi 4,2x32 weber porakärkiruuvi F Korvaa Liikuntasauman leveys mm, liikuntasaumojen max. etäisyys 16 m Liikuntasaumoja suositellaan myös rakennuksen nurkka-alueille ja eri materiaalien liittymäkohtiin. Detaljit (pdf- ja dwg-muodossa) sekä mallityöselostukset on ladattavissa osoitteesta F Räystäspellitys F Korvaa F Räystäspellitys, vaihtoehtoinen toteutustapa F Harjakaton pääty F Parvekepielen liittyminen, vaakaleikkaus F Parvekelaatan liitos rapattuun seinään F Parvekelaatan liitos rapattuun puurunkoiseen seinään F Ulkonurkan toteutus ja LS F Ulkonurkan toteutus ja LS, vaihtoehtoinen toteutustapa F Ulkonurkan toteutus ja LS, vaihtoehtoinen toteutustapa F Liikuntasauma F Liikuntasauma, vaihtoehtoinen toteutustapa F Ikkunapielet, vesipelti 26

27 Rakennesuunnittelijoita sekä arkkitehtejä palvelevat Tomi Rajala puh Timo Rautanen puh Vesa Räsänen puh Rakennuttajia palvelevat Mika Pesonen Myyntipäällikkö puh Antti Saajanlehto Tuotepäällikkö Rakentajia, urakoitsijoita sekä työmaita alueellisesti palvelevat Ari Hauta-Aho (alue 7) puh Matti Lemmetti (alue 4) puh Mika Lipsanen (alue 5) puh Risto Moilanen (alue 8) puh Ville Huovinen (alue 1) puh Tero Liimatainen (alue 1, 2, 3 ja 4) tero.liimatainen@saint-gobain.com puh Risto Markkanen (alueet 1, 3 ja 4) risto.markkanen@saint-gobain.com puh Reima Nieminen (alue 3) reima.nieminen@saint-gobain.com puh Mika Lammi (alueet 1, 2, 3 ja 7) mika.lammi@saint-gobain.com puh Sampo Linnaranta (alue 6) sampo.linnaranta@saint-gobain.com puh Nina Matero (alueet 1, 3 ja 4) nina.matero@saint-gobain.com puh Inari Kaj Nylund (alue 2) kaj.nylund@saint-gobain.com puh Kai Oksanen (alue 1) kai.oksanen@saint-gobain.com puh Mikko Palviainen (alue 1) mikko.palviainen@saint-gobain.com puh Pekka Tolvanen (alueet 1, 4 ja 5) pekka.tolvanen@saint-gobain.com puh Veli-Matti Pölönen (alue 2 ja 3) veli-matti.polonen@saint-gobain.com puh Sami Tuominen (alue 1, 3 ja 4) sami.tuominen@saint-gobain.com puh Vaasa Maarianhamina Pori Rauma 2 Seinäjoki Turku Kokkola 7 Hanko 3 Tampere Heinola Lahti Lappeenranta 4 Kouvola Hämeenlinna 1 Tornio Rovaniemi Oulu 6 8 Iisalmi Jyväskylä Kajaani Kuopio Joensuu Savonlinna Mikkeli Kotka Porvoo Helsinki 5 27

28 Saint-Gobain Finland Oy / Strömberginkuja 2 (PL 70) Helsinki puhelin www. e-weber.fi
