1 Päiväys päivä SP01-1E-FI Sokkeli, vaaka-asennus SP01-2E-FI Sokkeli, vaaka-asennus SP01-3E-FI Sokkeli, vaaka-asennus SP01-4E-FI Sokkeli, vaaka-asennus SP01-5E-FI Sokkeli, vaaka-asennus SP01-6E-FI Sokkeli, pysty- ja vinoasennus SP01-7E-FI Sokkeli, detalji SP01-8E-FI Sokkeli, detalji SP01-9E-FI Sokkeli, detalji SP01-10E-FI Sokkeli, detalji SP01-11E-FI Sokkeli, detalji SP01-12E-FI Sokkeli, detalji SP02-1E-FI Elementtien välinen sauma, vaaka-asennus SP02-2E-FI Elementtien välinen sauma, pysty- ja vinoasennus SP03-1E-FI Pystysauma, vaaka-asennus, teräsputkipilari SP03-2E-FI Pystysauma, vaaka-asennus, I-teräspilari SP03-3E-FI Pystysauma, vaaka-asennus, teräsputkipilari SP03-4E-FI Pystysauma, vaaka-asennus, betonipilari SP03-5E-FI Pystysauma, vaaka-asennus, liimapuupilari SP03-6E-FI Pystysauma, vaaka-asennus, vemu-kiinnitys SP03-7E-FI Pystysauma, vaaka-asennus, T-teräs, ylösnostettu räystäs SP04-1E-FI Ulkonurkka, vaaka-asennus, teräsputkipilari SP04-2E-FI Ulkonurkka, vaaka-asennus, I-teräspilari SP04-3E-FI Ulkonurkka, vaaka-asennus, betonipilari SP04-4E-FI Ulkonurkka, vaaka-asennus, teräsputkipilari SP04-5E-FI Ulkonurkka, vaaka-asennus, liimapuupilari SP04-6E-FI Ulkonurkka, vaaka-asennus, liittopilari SP04-7E-FI Ulkonurkka, vaaka-asennus, SP kulmaelementti SP04-8E-FI Ulkonurkka, vaaka-asennus, SP kulmaelementti SP04-9E-FI Ulkonurkka, vaaka-asennus, L-teräs, ylösnostettu räystäs SP05-1E-FI Sisänurkka, vaaka-asennus, teräsputkipilari SP05-2E-FI Sisänurkka, vaaka-asennus, teräsputkipilari SP05-3E-FI Sisänurkka, vaaka-asennus, L-teräs, ylösnostettu räystäs SP06-1E-FI Ylösnostettu räystäs, vaaka-asennus, sivuräystäs SP06-2E-FI Ylösnostettu räystäs, vaaka-asennus, päätyräystäs SP06-3E-FI Ylösnostettu räystäs, pysty- ja vinoasennus, sivuräystäs SP06-4E-FI Ylösnostettu räystäs, pysty- ja vinoasennus, päätyräystäs SP06-5E-FI Ulokeräystäs, vaaka-asennus, sivuräystäs, profiilipeltikate SP06-6E-FI Ulokeräystäs, vaaka-asennus, päätyräystäs, profiilipeltikate Kaupunginosa/Kylä Kortteli/Tila Tontti/R:no Tiedosto nro Rakennustoimenpide Rakennuskohde, Nimi ja osoite Piirustustyyppi Sandwich panel SP PERUSDETLJIT Ulkoseinät (74 kpl) Nro Suhde Construction Oy Vimpelintie 661 tel FI LJÄRVI fax FINLND Päiväys Suunnittelija Piirtäjä Hyväksyjä Työ nro Työ nro Piir.nro

2 Päiväys päivä SP06-7E-FI Ulokeräystäs, vaaka-asennus, sivuräystäs, bitumikermikate SP06-8E-FI Ulokeräystäs, vaaka-asennus, päätyräystäs, bitumikermikate SP06-9E-FI Tasaräystäs, vaaka-asennus, sivuräystäs, profiilipeltikate SP06-10E-FI Tasaräystäs, vaaka-asennus, päätyräystäs, profiilipeltikate SP06-11E-FI Tasaräystäs, vaaka-asennus, sivuräystäs, bitumikermikate SP06-12E-FI Tasaräystäs, vaaka-asennus, päätyräystäs, bitumikermikate SP06-13E-FI Höyrynsulun ja eristeen tukilistan kiinnitys elementtiin SP07-1E-FI Katon ylösnosto, vaaka-asennus SP08-1E-FI Järjestelmäikkuna, vaaka-asennus, pystyleikkaus, pieni SP08-2E-FI Järjestelmäikkuna, vaaka-asennus, vaakaleikkaus, pieni SP08-3E-FI Järjestelmäikkuna, vaaka-asennus, pystyleikkaus, suuri SP08-4E-FI Järjestelmäikkuna, vaaka-asennus, vaakaleikkaus, suuri SP08-5E-FI Ikkuna, vaaka-asennus, pystyleikkaus SP08-6E-FI Ikkuna, vaaka-asennus, vaakaleikkaus SP09-1E-FI Järjestelmäovi, vaaka-asennus, pystyleikkaus, käyntiovi SP09-2E-FI Järjestelmäovi, vaaka-asennus, vaakaleikkaus, käyntiovi SP09-3E-FI Järjestelmäovi, vaaka-asennus, pystyleikkaus, pariovi SP09-4E-FI Järjestelmäovi, vaaka-asennus, vaakaleikkaus, pariovi SP09-5E-FI Ovi, vaaka-asennus, pystyleikkaus SP09-6E-FI Ovi, vaaka-asennus, vaakaleikkaus SP09-7E-FI Nosto-ovi, vaaka-asennus, pystyleikkaus SP09-8E-FI Nosto-ovi, vaaka-asennus, vaakaleikkaus SP10-1E-FI Sandwich panel SP80 SP10-2E-FI Sandwich panel SP100 SP10-3E-FI Sandwich panel SP125 SP10-4E-FI Sandwich panel SP150 SP10-5E-FI Sandwich panel SP175 SP10-6E-FI Sandwich panel SP200 SP10-7E-FI Sandwich panel SP230 SP11-1E-FI Rib R150 pintaprofilointi SP11-2E-FI Rib R200 pintaprofilointi SP11-3E-FI Rib R600 pintaprofilointi SP11-4E-FI Sileä F (profiloimaton) pinta SP11-5E-FI M15 (Micro) pintaprofilointi SP11-6E-FI L50 (Linear) pintaprofilointi Kaupunginosa/Kylä Kortteli/Tila Tontti/R:no Tiedosto nro Rakennustoimenpide Rakennuskohde, Nimi ja osoite Piirustustyyppi Sandwich panel SP PERUSDETLJIT Ulkoseinät (74 kpl) Nro Suhde Construction Oy Vimpelintie 661 tel FI LJÄRVI fax FINLND Päiväys Suunnittelija Piirtäjä Hyväksyjä Työ nro Työ nro Piir.nro

3 Sandwich panel SP, Tarvikkeiden numerointi detaljeissa Päiväys päivä SP00-0E-FI SNDWICH PNELIT 271. Popniitti. Sandwich panel SP Sandwich panel SP kulmaelementti LISTT 100. Vakiorangat ja -kiskot Rangat ja muut t 2 mm kiinnityslistat Sokkelilistat Kiinnityslevyt (vemo-kiinnityksiin) Orret Pystysauma-, ulkonurkka- ja sisänurkkalistat/kasetit Räystäslistat Ikkuna- ja ovilistat Katon ylösnostoissa esiintyvät listat KIINNIKKEET TIIVISTEET J ERISTEET 300. Sokkelinauha (SP ). Tiivistenauha, listatiiviste, runkotiiviste teräs / puu 303. Tiivistenauha, runkotiiviste betoni 305. Butyylisaumanauha 310. Mineraali-/kivivilla 311. Mineraalivilla. Mineraalivillasoiro 321. Elastinen tiivistysmassa 322. Elastinen tiivistysmassa, tarvittaessa 325. Elastinen tiivistysmassa urosponttiin 200 mm matkalle 326. Elastinen tiivistysmassa urosponttiin 341. Vaneri 201. Itseporautuva elementtiruuvi, tiivisteellinen aluslevy 202. Itseporautuva elementtiruuvi, kuppimallinen aluslevy 205. Itseporautuva elementtiruuvi / kattoporaruuvi 206. Itseporautuva elementtiruuvi / kattoporaruuvi 211. Kierteittävä elementtiruuvi, tiivisteellinen aluslevy 212. Kierteittävä elementtiruuvi, kuppimallinen aluslevy 221. Sisäkierrehylsy + kuusiopultti (vemo-kiinnityksiin). Listaruuvi, tiivisteellinen aluslevy 232. Listaruuvi, ei aluslevyä 234. Matalakantainen listaruuvi 235. Kasettien kiinnikeruuvi RST, tiivisteellinen aluslevy 241. Kiinnitysruuvi, tiivisteellinen aluslevy 242. Kiinnitysruuvi, ei aluslevyä 251. Spike-elementtikiiinnike, tiivisteellinen aluslevy 255. Spike-kiinnike, ei aluslevyä 261. Itseporautuva elementtiruuvi puuhun, tiivisteellinen aluslevy 262. Itseporautuva elementtiruuvi puuhun, kuppimallinen aluslevy 265. Kiinnitysruuvi puuhun, tiivisteellinen aluslevy Copyright Construction Oy. llowed only for designs with 's products.

4 1:2 päivä Sandwich panel SP, vaaka-asennus Sokkeli, pystyleikkaus Vaihtoehto 1 SP01-1E-FI SP01-7E Sandwich panel SP 100. /E1U / Sokkelikisko 111. /E1P3- / Sokkelilista (as. paneeliasennuksen yhteydessä) 131. /E1JV1/ Pystysaumalista 255. /S5R63 / Spike-kiinnike, betoni k600 tai 265. /S3H55044W4B/ Kiinnitysruuvi, puu k /E3SP 10/ Sokkelinauha. /EWS / Mineraalivillasoiro 322. /E3SM310 / Elastinen tiivistysmassa, tarvittaessa 341. Vaneri, tarvittaessa Copyright Construction Oy. llowed only for designs with 's products.

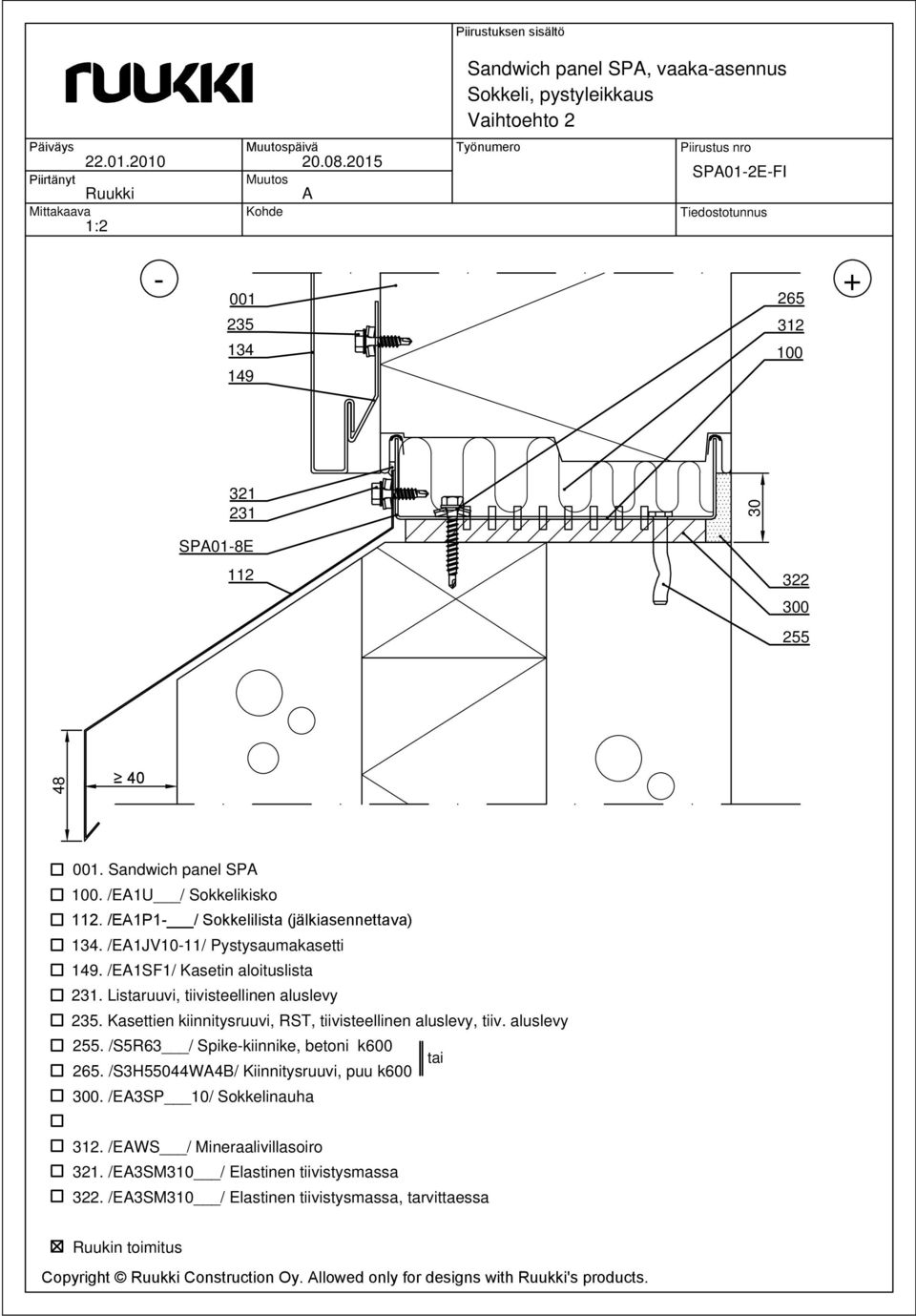

5 1:2 päivä Sandwich panel SP, vaaka-asennus Sokkeli, pystyleikkaus Vaihtoehto 2 SP01-2E-FI SP01-8E Sandwich panel SP 100. /E1U / Sokkelikisko 112. /E1P1- / Sokkelilista (jälkiasennettava) 134. /E1JV10-11/ Pystysaumakasetti 149. /E1SF1/ Kasetin aloituslista. Listaruuvi, tiivisteellinen aluslevy 235. Kasettien kiinnitysruuvi, RST, tiivisteellinen aluslevy, tiiv. aluslevy 255. /S5R63 / Spike-kiinnike, betoni k600 tai 265. /S3H55044W4B/ Kiinnitysruuvi, puu k /E3SP 10/ Sokkelinauha. /EWS / Mineraalivillasoiro 321. /E3SM310 / Elastinen tiivistysmassa 322. /E3SM310 / Elastinen tiivistysmassa, tarvittaessa Copyright Construction Oy. llowed only for designs with 's products.

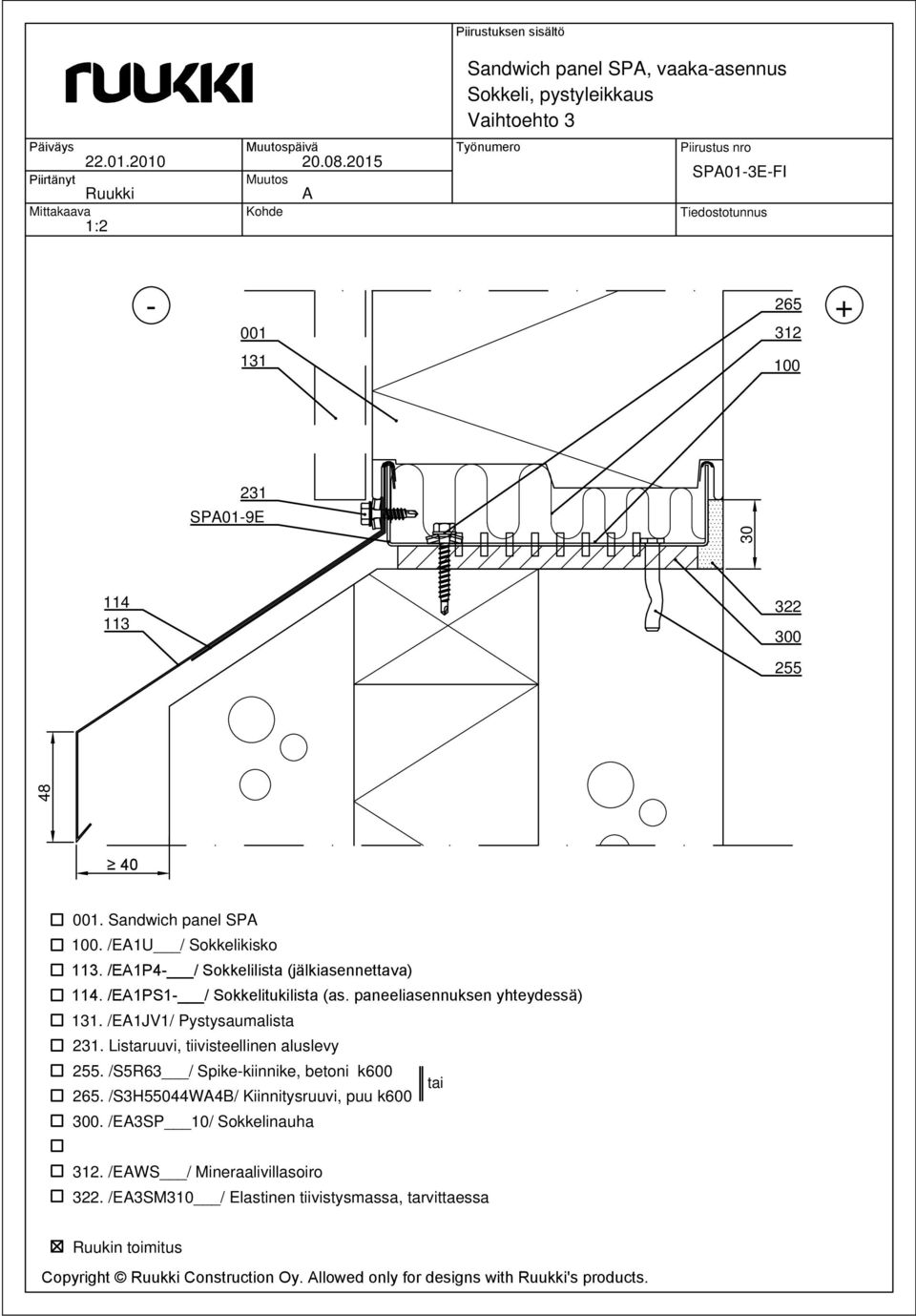

6 1:2 päivä Sandwich panel SP, vaaka-asennus Sokkeli, pystyleikkaus Vaihtoehto 3 SP01-3E-FI SP01-9E Sandwich panel SP 100. /E1U / Sokkelikisko 113. /E1P4- / Sokkelilista (jälkiasennettava) 114. /E1PS1- / Sokkelitukilista (as. paneeliasennuksen yhteydessä) 131. /E1JV1/ Pystysaumalista. Listaruuvi, tiivisteellinen aluslevy 255. /S5R63 / Spike-kiinnike, betoni k600 tai 265. /S3H55044W4B/ Kiinnitysruuvi, puu k /E3SP 10/ Sokkelinauha. /EWS / Mineraalivillasoiro 322. /E3SM310 / Elastinen tiivistysmassa, tarvittaessa Copyright Construction Oy. llowed only for designs with 's products.

7 1:2 päivä Sandwich panel SP, vaaka-asennus Sokkeli, pystyleikkaus Vaihtoehto 4 SP01-4E-FI SP01-10E Sandwich panel SP 100. /E1U / Sokkelikisko 111. /E1P3- / Sokkelilista (as. paneeliasennuksen yhteydessä) 115. Tukilista, L200 k1000, tilauskohtainen (as. paneeliasennuksen yhteydessä) 133. /E1JV9/ Pystysaumalista 255. /S5R63 / Spike-kiinnike, betoni k600 tai 265. /S3H55044W4B/ Kiinnitysruuvi, puu k /E3SP 10/ Sokkelinauha. /EWS / Mineraalivillasoiro 322. /E3SM310 / Elastinen tiivistysmassa, tarvittaessa Copyright Construction Oy. llowed only for designs with 's products.

8 1:2 päivä Sandwich panel SP, vaaka-asennus Sokkeli, pystyleikkaus Lähtö leikatulla elementillä SP01-5E-FI SP01-11E Sandwich panel SP 100. /E1W / Ranka 116. /E1P5- /Sokkelilista (jälkiasennettava) 131. /E1JV1/ Pystysaumalista. Listaruuvi, tiivisteellinen aluslevy 234. Matalakantainen listaruuvi 255. /S5R63 / Spike-kiinnike, betoni k /S3H55044W4B/ Kiinnitysruuvi, puu k600 tai 300. /E3SP 10/ Sokkelinauha. /E3SS410/ Tiivistenauha. /EWS / Mineraalivillasoiro 321. /E3SM310 / Elastinen tiivistysmassa 322. /E3SM310 / Elastinen tiivistysmassa, tarvittaessa Copyright Construction Oy. llowed only for designs with 's products.

9 Sandwich panel SP, pysty- ja vinoasennus Sokkeli, pystyleikkaus Päiväys 1:2 päivä SP01-6E-FI SP01-12E Sandwich panel SP 234. Matalakantainen listaruuvi 105. /E1L75/ Sokkelikulma, (t=3mm) 255. /S5R63 / Spike-kiinnike, betoni k Tukilista, L200 k1000, tilauskohtainen 300. /E3SP 10/ Sokkelinauha (as. paneeliasennuksen yhteydessä). /E3SS410/ Tiivistenauha 116. /E1P5- /Sokkelilista (jälkiasennettava) 117. Suojalista, tilauskohtainen 321. /E3SM310 / Elastinen tiivistysmassa (as. paneeliasennuksen yhteydessä) 322. /E3SM310 / Elastinen tiivistysmassa, 118. Peitelista, tilauskohtainen tarvittaessa 131. /E1JV1/Pystysaumalista 326. /E3SM310 / Elastinen tiivistysmassa 201. Itseporautuva elementtiruuvi, tiivisteellinen aluslevy asennuksen yhteydessä urosponttiin ulkopuolelle. Listaruuvi, tiivisteellinen aluslevy koko elementin matkalle ja sisäpuolelle 60 mm matkalle Copyright Construction Oy. llowed only for designs with 's products.

10 Sandwich panel SP, vaaka-asennus Sokkeli, detalji Päiväys 1:1 päivä SP01-7E-FI Elastinen tiiviste, tarvittaessa, asennetaan tehtaalla Sokkelikiskon kulmassa vedenpoistoreiät Ø12 k300 Copyright Construction Oy. llowed only for designs with 's products.

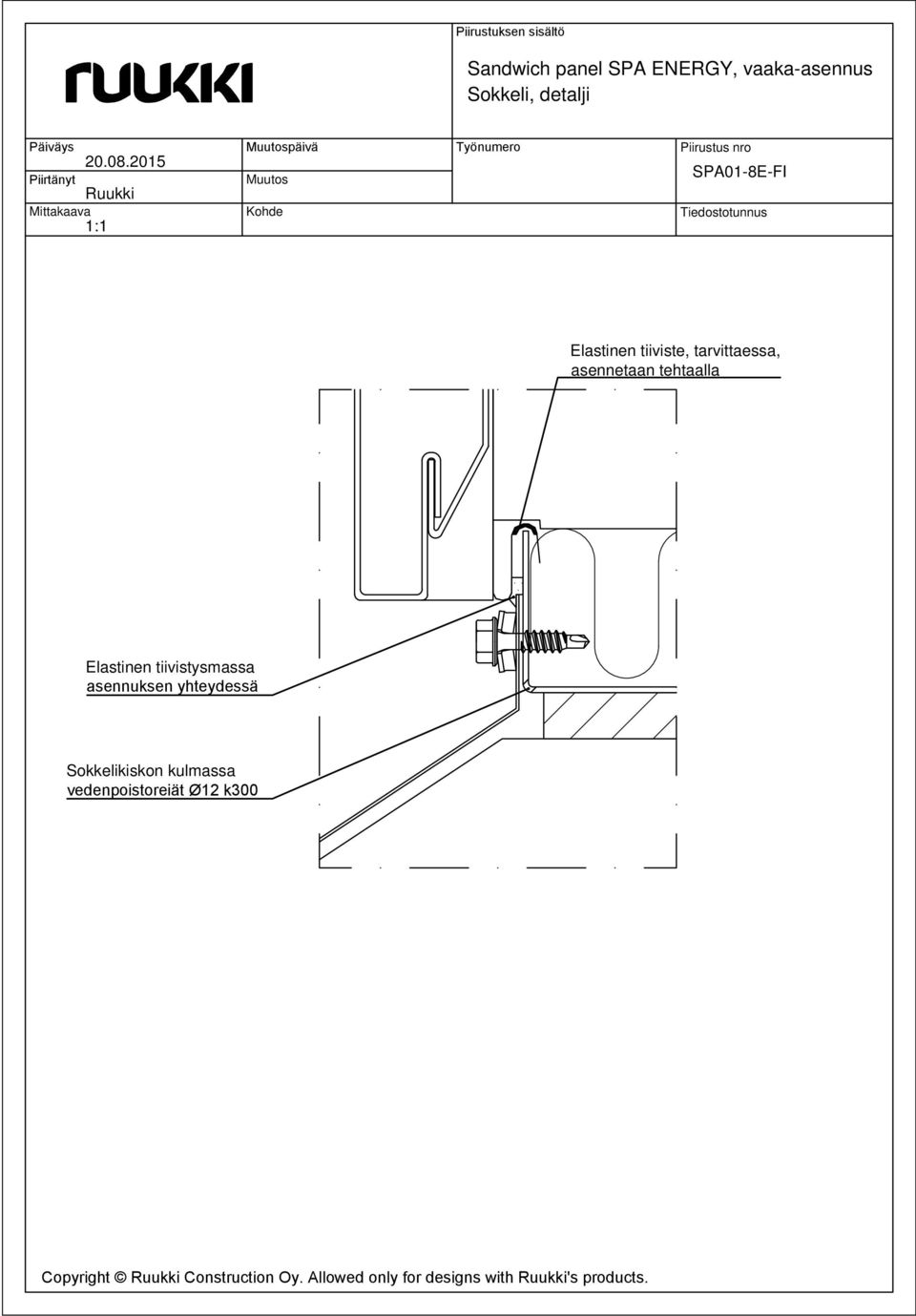

11 Sandwich panel SP ENERGY, vaaka-asennus Sokkeli, detalji Päiväys 1:1 päivä SP01-8E-FI Elastinen tiiviste, tarvittaessa, asennetaan tehtaalla Elastinen tiivistysmassa asennuksen yhteydessä Sokkelikiskon kulmassa vedenpoistoreiät Ø12 k300 Copyright Construction Oy. llowed only for designs with 's products.

12 Sandwich panel SP ENERGY, vaaka-asennus Sokkeli, detalji Päiväys 1:1 päivä SP01-9E-FI Elastinen tiiviste, tarvittaessa, asennetaan tehtaalla Sokkelikiskon kulmassa vedenpoistoreiät Ø12 k300 Copyright Construction Oy. llowed only for designs with 's products.

13 Sandwich panel SP ENERGY, vaaka-asennus Sokkeli, detalji Päiväys 1:1 päivä SP01-10E-FI Elastinen tiiviste, tarvittaessa, asennetaan tehtaalla Pystysaumalistan alapää muotoillaan ja tiivistetään siten, ettei vesi pääse sokkelilistan sisälle Sokkelikiskon kulmassa vedenpoistoreiät Ø12 k300 Copyright Construction Oy. llowed only for designs with 's products.

14 Sandwich panel SP ENERGY, vaaka-asennus Sokkeli, detalji Päiväys 1:1 päivä SP01-11E-FI Elastinen tiivistysmassa asennuksen jälkeen Copyright Construction Oy. llowed only for designs with 's products.

15 1:1 päivä Sandwich panel SP ENERGY, pysty- ja vinoasennus Sokkeli, detalji SP01-12E-FI Elastinen tiivistysmassa asennuksen jälkeen Elastinen tiivistysmassa urosponttiin asennuksen yhteydessä Copyright Construction Oy. llowed only for designs with 's products.

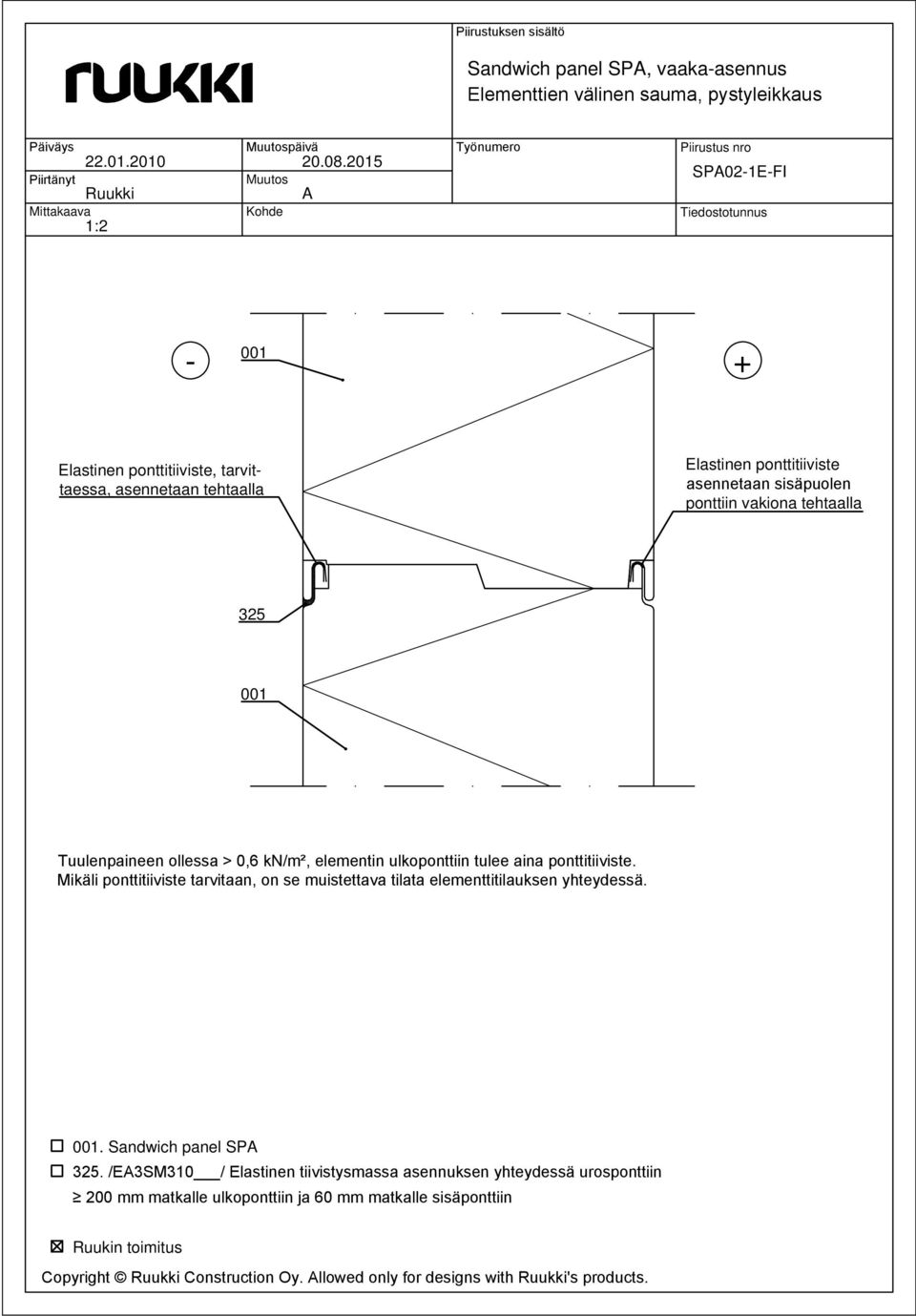

16 Sandwich panel SP, vaaka-asennus Elementtien välinen sauma, pystyleikkaus Päiväys 1:2 päivä SP02-1E-FI - + Elastinen ponttitiiviste, tarvittaessa, asennetaan tehtaalla Elastinen ponttitiiviste asennetaan sisäpuolen ponttiin vakiona tehtaalla 325 Tuulenpaineen ollessa > 0,6 kn/m², elementin ulkoponttiin tulee aina ponttitiiviste. Mikäli ponttitiiviste tarvitaan, on se muistettava tilata elementtitilauksen yhteydessä.. Sandwich panel SP 325. /E3SM310 / Elastinen tiivistysmassa asennuksen yhteydessä urosponttiin 200 mm matkalle ulkoponttiin ja 60 mm matkalle sisäponttiin Copyright Construction Oy. llowed only for designs with 's products.

17 Sandwich panel SP, pysty- ja vinoasennus Elementtien välinen sauma, vaakaleikkaus Päiväys 1:2 päivä SP02-2E-FI Ulkopuolen ponttitiiviste on muistettava tilata elementtitilauksen yhteydessä Elastinen ponttitiiviste, tarvittaessa, asennetaan tehtaalla + Elastinen ponttitiiviste asennetaan sisäpuolen ponttiin vakiona tehtaalla. Sandwich panel SP 326. /E3SM310 / Elastinen tiivistysmassa asennuksen yhteydessä urosponttiin ulkopuolelle koko elementin matkalle ja sisäponttiin 60 mm matkalle Copyright Construction Oy. llowed only for designs with 's products.

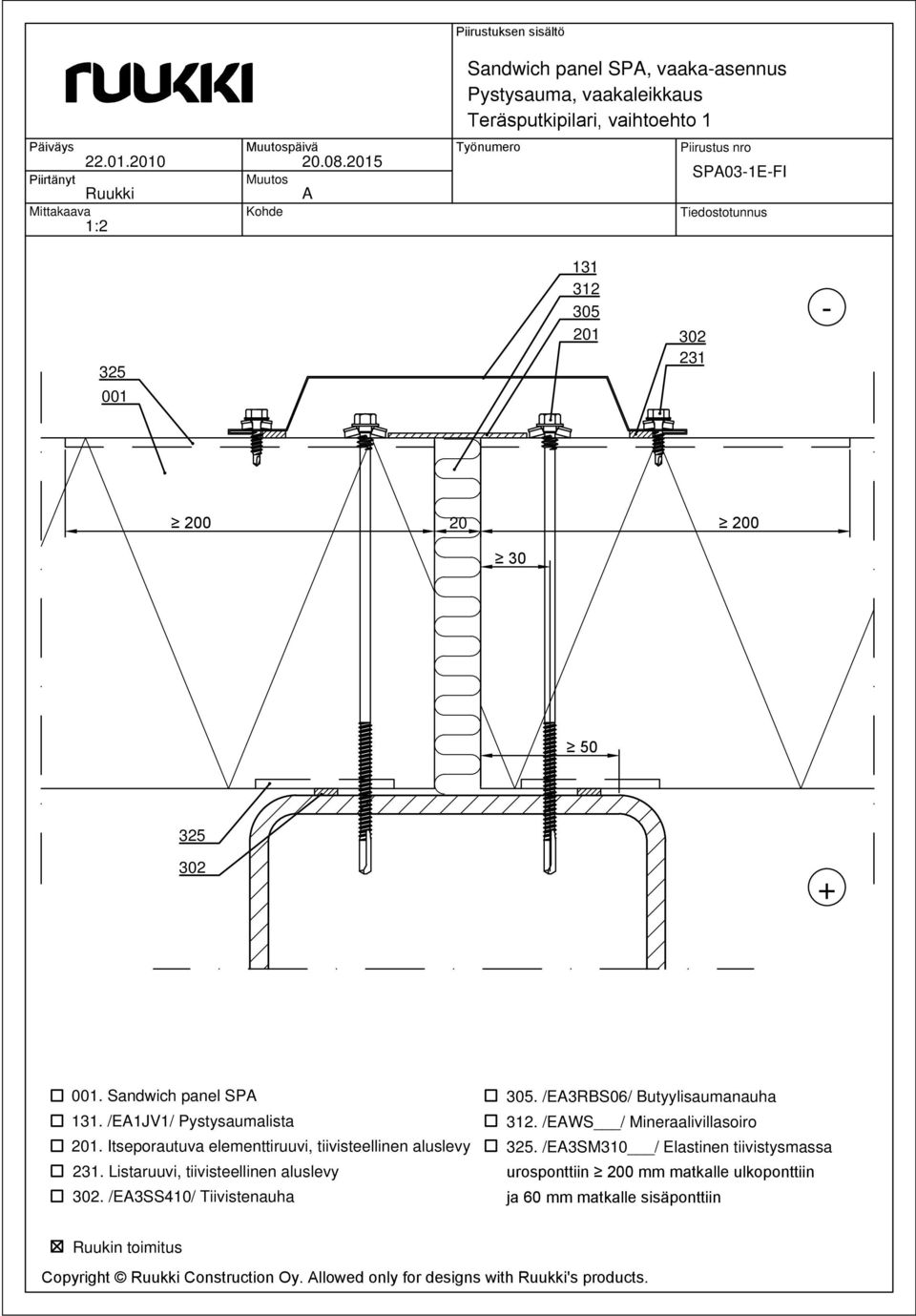

18 1:2 päivä Sandwich panel SP, vaaka-asennus Pystysauma, vaakaleikkaus Teräsputkipilari, vaihtoehto 1 SP03-1E-FI Sandwich panel SP 131. /E1JV1/ Pystysaumalista 201. Itseporautuva elementtiruuvi, tiivisteellinen aluslevy. Listaruuvi, tiivisteellinen aluslevy. /E3SS410/ Tiivistenauha 305. /E3RBS06/ Butyylisaumanauha. /EWS / Mineraalivillasoiro 325. /E3SM310 / Elastinen tiivistysmassa urosponttiin 200 mm matkalle ulkoponttiin ja 60 mm matkalle sisäponttiin Copyright Construction Oy. llowed only for designs with 's products.

19 Päiväys 1:2 päivä Sandwich panel SP, vaaka-asennus Pystysauma, vaakaleikkaus I-teräspilari, vaihtoehto 2 132, jatkokset tiivistettävä , vaatii esirei'ityksen 27 mm SP03-2E-FI Ruuvin pää voidaan katkaista elementtiasennuksen jälkeen Kierteittävä elementiruuvi paksuun teräkseen (> mm), vaatii esiporauksen. Vaihtoehtona osittainen poraus, jolloin voidaan. Sandwich panel SP 132. /E1JVB3/ Pystypohjalista 133. /E1JV9/ Pystysaumalista 212. Kierteittävä elementtiruuvi, kuppimallinen aluslevy. Listaruuvi, tiivisteellinen aluslevy 271. Popniitti. /E3SS410/ Tiivistenauha 305. /E3RBS06/ Butyylisaumanauha. /EWS / Mineraalivillasoiro 325. /E3SM310 / Elastinen tiivistysmassa urosponttiin 200 mm matkalle ulkoponttiin ja 60 mm matkalle sisäponttiin Copyright Construction Oy. llowed only for designs with 's products.

20 1:2 päivä Sandwich panel SP, vaaka-asennus Pystysauma, vaakaleikkaus Teräsputkipilari, vaihtoehto 3 SP03-3E-FI Sandwich panel SP 134. /E1JV10-11/ Pystysaumakasetti (h = 600 tai 1200) 201. Itseporautuva elementtiruuvi, tiiv. aluslevy 235. Kasettien kiinnitysruuvi, RST, tiiv. aluslevy. /E3SS410/ Tiivistenauha 305. /E3RBS06/ Butyylisaumanauha. /EWS / Mineraalivillasoiro 325. /E3SM310 / Elastinen tiivistysmassa urosponttiin 200 mm matkalle ulkoponttiin ja 60 mm matkalle sisäponttiin Copyright Construction Oy. llowed only for designs with 's products.

21 1:2 päivä Sandwich panel SP, vaaka-asennus Pystysauma, vaakaleikkaus Betonipilari, vaihtoehto 4 SP03-4E-FI Sandwich panel SP 135. /E1JV4/ Pystysaumalista 148. /E1VCO/ Pystypeitelista 251. Spike-elementtikiinnike, tiiv. aluslevy. Listaruuvi, tiivisteellinen aluslevy 303. /E3SS1210/ Tiivistenauha 305. /E3RBS06/ Butyylisaumanauha. /EWS / Mineraalivillasoiro 325. /E3SM310 / Elastinen tiivistysmassa urosponttiin 200 mm matkalle ulkoponttiin ja 60 mm matkalle sisäponttiin Copyright Construction Oy. llowed only for designs with 's products.

22 1:2 päivä Sandwich panel SP, vaaka-asennus Pystysauma, vaakaleikkaus Liimapuupilari, vaihtoehto 5 SP03-5E-FI , vaatii esirei'ityksen 27 mm ~ Sandwich panel SP 136. /E1JV7/ Pystysaumalista 137. /E1JVB2/ Pystypohjalista 148. /E1VCO/ Pystypeitelista. Listaruuvi, tiivisteellinen aluslevy 262. Itseporautuva elementtiruuvi puuhun, kuppimallinen aluslevy 271. Popniitti. /E3SS410/ Tiivistenauha 305. /E3RBS06/ Butyylisaumanauha. /EWS / Mineraalivillasoiro 325. /E3SM310 / Elastinen tiivistysmassa urosponttiin 200 mm matkalle ulkoponttiin ja 60 mm matkalle sisäponttiin Copyright Construction Oy. llowed only for designs with 's products.

23 1:2 päivä Sandwich panel SP, vaaka-asennus Pystysauma, vaakaleikkaus Vemo-kiinnitys, vaihtoehto 6 SP03-6E-FI Sandwich panel SP 121. /E6FP_/ Kiinnityslevy 138. /E1JV2/ Pystysaumalista 221. Kuusiopultti ja sisäkierrehylsy. Listaruuvi, tiivisteellinen aluslevy. /E3SS410/ Tiivistenauha 305. /E3RBS06/ Butyylisaumanauha. /EWS / Mineraalivillasoiro 325. /E3SM310 / Elastinen tiivistysmassa urosponttiin 200 mm matkalle ulkoponttiin ja 60 mm matkalle sisäponttiin Copyright Construction Oy. llowed only for designs with 's products.

24 1:2 päivä Sandwich panel SP, vaaka-asennus Pystysauma, vaakaleikkaus T-teräs, ylösnostettu räystäs, vaihtoehto 7 SP03-7E-FI Ruuvin pää voidaan katkaista elementtiasennuksen jälkeen +. Sandwich panel SP 139. /E1JV3/ Pystysaumalista 201. Itseporautuva elementtiruuvi, tiivisteellinen aluslevy. Listaruuvi, tiivisteellinen aluslevy. /E3SS410/ Tiivistenauha 305. /E3RBS06/ Butyylisaumanauha. /EWS / Mineraalivillasoiro 325. /E3SM310 / Elastinen tiivistysmassa urosponttiin 200 mm matkalle ulkoponttiin ja 60 mm matkalle sisäponttiin Copyright Construction Oy. llowed only for designs with 's products.

25 1:2 päivä Sandwich panel SP, vaaka-asennus Ulkonurkka, vaakaleikkaus Teräsputkipilari, vaihtoehto 1 SP04-1E-FI Pintalevy leikataan työmaalla pituudelta b = elementin paksuus b Sandwich panel SP 141. /E1EC1-3/ Ulkonurkkalista, suositeltava elementin paksuus 150 mm 146. /E1EC9- / Ulkonurkkalista 201. Itseporautuva elementtiruuvi, tiivisteellinen aluslevy. Listaruuvi, tiivisteellinen aluslevy. /E3SS410/ Tiivistenauha. /EWS / Mineraalivillasoiro 325. /E3SM310 / Elastinen tiivistysmassa urosponttiin 200 mm matkalle ulkoponttiin ja 60 mm matkalle sisäponttiin Copyright Construction Oy. llowed only for designs with 's products.

26 1:2 päivä Pintalevy leikataan työmaalla pituudelta b = elementin paksuus Sandwich panel SP, vaaka-asennus Ulkonurkka, vaakaleikkaus I-teräspilari, vaihtoehto 2 SP04-2E-FI b Sandwich panel SP 131. /E1JV1/ Pystysaumalista 145. /E1EC10- / Ulkonurkkalista, (rajattu värivalikoima) 201. Itseporautuva elementtiruuvi, tiivisteellinen aluslevy 211. Kierteittävä elementtiruuvi, tiivisteellinen aluslevy. Listaruuvi, tiivisteellinen aluslevy 325. /E3SS410/ Tiivistenauha. /EWS / Mineraalivillasoiro 325. /E3SM310 / Elastinen tiivistysmassa urosponttiin 200 mm matkalle ulkoponttiin ja 60 mm matkalle sisäponttiin Copyright Construction Oy. llowed only for designs with 's products.

27 146 1:2 päivä Sandwich panel SP, vaaka-asennus Ulkonurkka, vaakaleikkaus Betonipilari, vaihtoehto 3 Pintalevy leikataan työmaalla pituudelta b = elementin paksuus SP04-3E-FI b Sandwich panel SP 142. /E1EC11-14/ Ulkonurkkakasetti 146. /E1EC9- / Ulkonurkkalista. Listaruuvi, tiivisteellinen aluslevy 235. Kasettien kiinnitysruuvi, RST, tiiv. aluslevy 251. Spike-elementtikiinnike betoniin, tiiv. aluslevy. /E3SS410/ Tiivistenauha /E3SS1210/ Tiivistenauha. /EWS / Mineraalivillasoiro 321. /E3SM310 / Elastinen tiivistysmassa 325. /E3SM310 / Elastinen tiivistysmassa urosponttiin 200 mm matkalle ulkoponttiin ja 60 mm matkalle sisäponttiin Copyright Construction Oy. llowed only for designs with 's products.

28 1:2 päivä Sandwich panel SP, vaaka-asennus Ulkonurkka, vaakaleikkaus Teräsputkipilari, vaihtoehto 4 321, tiivistysmassa listan alle asennuksen yhteydessä 143 Pintalevy leikataan työmaalla pituudelta b = elementin paksuus SP04-4E-FI b Sandwich panel SP 143. /E1EC5/ Ulkonurkkalista, suositeltava elementin paksuus 150 mm 146. /E1EC9- / Ulkonurkkalista 148. /E1VCO/ Pystypeitelista 201. Itseporautuva elementtiruuvi, tiivisteellinen aluslevy. Listaruuvi, tiivisteellinen aluslevy. /E3SS410/ Tiivistenauha. /EWS / Mineraalivillasoiro 321. /E3SM310 / Elastinen tiivistysmassa 325. /E3SM310 / Elastinen tiivistysmassa urosponttiin 200 mm matkalle ulkoponttiin ja 60 mm matkalle sisäponttiin Copyright Construction Oy. llowed only for designs with 's products.

29 1:5 päivä Sandwich panel SP, vaaka-asennus Ulkonurkka, vaakaleikkaus Liimapuupilari, vaihtoehto 5 SP04-5E-FI 261 Pintalevy leikataan työmaalla pituudelta b = elementin paksuus , tiivistysmassa listan alle asennuksen yhteydessä b Sandwich panel SP 135. /E1JV4/ Pystysaumalista 145. /E1C10- / Ulkonurkkalista, t = 1 mm / 1.2 mm (rajattu värivalikoima) 148. /E1VCO/ Pystypeitelista 261. Itseporautuva elementtiruuvi puuhun, tiivisteellinen aluslevy. Listaruuvi, tiivisteellinen aluslevy. /E3SS410/ Tiivistenauha. /EWS / Mineraalivillasoiro 321. /E3SM310 / Elastinen tiivistysmassa 325. /E3SM310 / Elastinen tiivistysmassa urosponttiin 200 mm matkalle ulkoponttiin ja 60 mm matkalle sisäponttiin Copyright Construction Oy. llowed only for designs with 's products.

30 1:5 päivä Sandwich panel SP, vaaka-asennus Ulkonurkka, vaakaleikkaus Liittopilari, vaihtoehto 6 SP04-6E-FI Pintalevy leikataan työmaalla pituudelta b = elementin paksuus Elementtiin reiät työmaalla b Betonointi tehty konepajalla tai työmaakohtaisesta syystä työmaalla ennen seinäelementtiasennusta. Joka viides elementti pystysuunnassa ja elementit aukkojen päällä kiinnitetään runkoon läpimenevin elementtikiinnikkein!. Sandwich panel SP 121. /E6FP_/ Kiinnityslevy 138. /E1JV2/ Pystysaumalista 145. /E1C10- / Ulkonurkkalista, t = 1 mm / 1.2 mm (rajattu värivalikoima) 221. Kuusiopultti ja sisäkierrehylsy. Listaruuvi, tiivisteellinen aluslevy. /E3SS410/ Tiivistenauha. /EWS / Mineraalivillasoiro 325. /E3SM310 / Elastinen tiivistysmassa urosponttiin 200 mm matkalle ulkoponttiin ja 60 mm matkalle sisäponttiin Copyright Construction Oy. llowed only for designs with 's products.

31 1:5 päivä Sandwich panel SP, vaaka-asennus Ulkonurkka, vaakaleikkaus SP kulmaelementti, vaihtoehto 7 SP04-7E-FI , jatkokset tiivistettävä , vaatii esirei'ityksen 27 mm 200 ~ Sandwich panel SP 002. Sandwich panel SP kulmaelementti, (SP ulkomitta mm, SP230 ulkomitta mm) 132. /E1JVB3/ Pystypohjalista 133. /E1JV9/ Pystysaumalista 202. Itseporautuva elementtiruuvi, kuppimallinen aluslevy. Listaruuvi, tiivisteellinen aluslevy 271. Popniitti. /E3SS410/ Tiivistenauha 305. /E3RBS06/ Butyylisaumanauha. /EWS / Mineraalivillasoiro 325. /E3SM310 / Elastinen tiivistysmassa urosponttiin 200 mm matkalle ulkoponttiin ja 60 mm matkalle sisäponttiin Copyright Construction Oy. llowed only for designs with 's products.

32 1:5 päivä Sandwich panel SP, vaaka-asennus Ulkonurkka, vaakaleikkaus SP kulmaelementti, vaihtoehto 8 SP04-8E-FI , jatkokset tiivistettävä , vaatii esirei'ityksen 27 mm Elementit asennetaan ennen pilaritäyttöä!. Sandwich panel SP 002. Sandwich panel SP kulmaelementti, (SP ulkomitta mm, SP230 ulkomitta mm) 136. /E1JV7/ Pystysaumalista 137. /E1JVB2/ Pystypohjalista 148. /E1VCO/ Pystypeitelista 202. Itseporautuva elementtiruuvi, kuppimallinen aluslevy. Listaruuvi, tiivisteellinen aluslevy 271. Popniitti. /E3SS410/ Tiivistenauha 305. /E3RBS06/ Butyylisaumanauha. /EWS / Mineraalivillasoiro 325. /E3SM310 / Elastinen tiivistysmassa urosponttiin 200 mm matkalle ulkoponttiin ja 60 mm matkalle sisäponttiin Copyright Construction Oy. llowed only for designs with 's products.

33 1:5 päivä 201 Pintalevy leikataan työmaalla pituudelta b = elementin paksuus Sandwich panel SP, vaaka-asennus Ulkonurkka, vaakaleikkaus L-teräs, ylösnostettu räystäs, vaihtoehto 9 SP04-9E-FI b Ruuvin pää voidaan katkaista elementtiasennuksen jälkeen Elementin tuet räystäällä rakennesuunnittelijan mukaan. Vesikaton puoleiset rakenteet esitetty ylösnostettujen räystäiden detaljeissa.. Sandwich panel SP 139. /E1JV3/ Pystysaumalista 145. /E1C10- / Ulkonurkkalista, t = 1 mm / 1.2 mm (rajattu värivalikoima) 201. Itseporautuva elementtiruuvi, tiivisteellinen aluslevy. Listaruuvi, tiivisteellinen aluslevy. /E3SS410/ Tiivistenauha. /EWS / Mineraalivillasoiro 325. /E3SM310 / Elastinen tiivistysmassa urosponttiin 200 mm matkalle ulkoponttiin ja 60 mm matkalle sisäponttiin Copyright Construction Oy. llowed only for designs with 's products.

34 1:5 päivä Sandwich panel SP, vaaka-asennus Sisänurkka, vaakaleikkaus Teräsputkipilari, vaihtoehto 1 SP05-1E-FI tarvittaessa tarvittaessa Ruuvin pää katkaistaan asennuksen jälkeen sennetaan ensin Sandwich panel SP 151. /E1IC3/ Sisänurkkalista 152. Sisänurkkalista, t = 0.6 mm, tilauskohtainen 201. Itseporautuva elementtiruuvi, tiivisteellinen aluslevy. Listaruuvi, tiivisteellinen aluslevy 234. Matalakantainen listaruuvi 242. Kiinnitysruuvi, ei aluslevyä. /E3SS410/ Tiivistenauha 305. /E3RBS06/ Butyylisaumanauha. /EWS / Mineraalivillasoiro 325. /E3SM310 / Elastinen tiivistysmassa urosponttiin 200 mm matkalle ulkoponttiin ja 60 mm matkalle sisäponttiin Copyright Construction Oy. llowed only for designs with 's products.

35 Päiväys 1:5 + päivä sennetaan ensin Sandwich panel SP, vaaka-asennus Sisänurkka, vaakaleikkaus Teräsputkipilari, vaihtoehto SP05-2E-FI , tiivistysmassa listan alle asennuksen yhteydessä Sandwich panel SP 146. /E1EC9- /Ulkonurkkalista 148. /E1VCO/ Pystypeitelista 156. /E1IC9/ Sisänurkkalista 157. Peitelista, t = 0.6 mm, tilauskohtainen 201. Itseporautuva elementtiruuvi, tiivisteellinen aluslevy. Listaruuvi, tiivisteellinen aluslevy 234. Matalakantainen listaruuvi 242. Kiinnitysruuvi, ei aluslevyä. /E3SS410/ Tiivistenauha 305. /E3RBS06/ Butyylisaumanauha. /EWS / Mineraalivillasoiro 321. /E3SM310 / Elastinen tiivistysmassa Muista sisänurkkalistan E1IC9 alle puskujatkoksiin kulmajatkopala E1CJP /E3SM310 / Elastinen tiivistysmassa urosponttiin 200 mm matkalle ulkoponttiin ja 60 mm matkalle sisäponttiin Copyright Construction Oy. llowed only for designs with 's products.

36 1:5 päivä Sandwich panel SP, vaaka-asennus Sisänurkka, vaakaleikkaus L-teräs, ylösnostettu räystäs, vaihtoehto 3 SP05-3E-FI Ruuvin pää katkaistaan asennuksen jälkeen sennetaan ensin +. Sandwich panel SP 153. /E1IC8/ Sisänurkkalista 154. /E1IC10/12 (vasen)/ Sisänurkkakasetti 155. /E1IC11/13 (oikea)/ Sisänurkkakasetti 201. Itseporautuva elementtiruuvi, tiivisteellinen aluslevy. Listaruuvi, tiivisteellinen aluslevy 235. Kasettien kiinnitysruuvi, RST, tiivisteellinen aluslevy. /E3SS410/ Tiivistenauha 305. /E3RBS06/ Butyylisaumanauha. /EWS / Mineraalivillasoiro 325. /E3SM310 / Elastinen tiivistysmassa urosponttiin 200 mm matkalle ulkoponttiin ja 60 mm matkalle sisäponttiin Copyright Construction Oy. llowed only for designs with 's products.

37 1:5 päivä 100 Sandwich panel SP, vaaka-asennus Ylösnostettu räystäs Sivuräystäsleikkaus, bitumikermikate Vaakakoolaus Vaneri SP06-1E-FI Eristepaksuus mitoitetaan kohdekohtaisesti. Profiilipellin tukirakenteet ja kiinnitys rak.suunnitelmien mukaan Pystykoolaus T-teräs Elementtien tuet (t-teräs) räystäällä rak.suunnitelmien mukaan. Höyrynsulun ja eristeen tukilistan kiinnitys kts. SP06-13E Ei vesieristeen liimausta alusrakenteeseen L~400 mm Vastakallistus tehdään Lecasoralla, Siporex rouheella tai muotoon leikatuilla villalevyillä Sandwich panel SP 100. /E1D / Ranka 131. /E1JV1/ Pystysaumalista 161. Räystäslista, t = 0.6 mm, tilauskohtainen 162. Suojalista, t = 0.6 mm, tilauskohtainen 163. Myrskylista, t = 0.6 mm, tilauskohtainen 171. Eristeen tukilista, t = 0.6 mm, tilauskohtainen 232. Listaruuvi, ei aluslevyä 265. Kiinnitysruuvi puuhun, tiivisteellinen aluslevy 311. /EWS30565/ Mineraalivilla. /EWS / Mineraalivillasoiro Copyright Construction Oy. llowed only for designs with 's products.

38 1:5 päivä Sandwich panel SP, vaaka-asennus Ylösnostettu räystäs Päätyräystäsleikkaus, bitumikermikate SP06-2E-FI 100 Vaakakoolaus Vaneri Pystykoolaus Eristepaksuus mitoitetaan kohdekohtaisesti. Profiilipellin tukirakenteet ja kiinnitys rak.suunnitelmien mukaan. Elementtien tuet (t-teräs) räystäällä rak.suunnitelmien mukaan Ei vesieristeen liimausta alusrakenteeseen L~400 mm Tuuletusurat Höyrynsulun ja eristeen tukilistan kiinnitys kts. SP06-13E T-teräs. Sandwich panel SP 100. /E1D / Ranka 131. /E1JV1/ Pystysaumalista 161. Räystäslista, t = 0.6 mm, tilauskohtainen 163. Myrskylista, t = 0.6 mm, tilauskohtainen 172. Eristeen tukilista, t = 0.6 mm, tilauskohtainen 232. Listaruuvi, ei aluslevyä 265. Kiinnitysruuvi puuhun, tiivisteellinen aluslevy 311. /EWS30565/ Mineraalivilla. /EWS / Mineraalivillasoiro Copyright Construction Oy. llowed only for designs with 's products.

39 Päiväys 1: päivä Sandwich panel SP, pysty- ja vinoasennus Ylösnostettu räystäs Sivuräystäsleikkaus, bitumikermikate 100 Vaakakoolaus Vaneri 265 Pystykoolaus 162 Ei vesieristeen liimausta alusrakenteeseen L~400 mm 311 SP06-3E-FI Eristepaksuus mitoitetaan kohdekohtaisesti. Profiilipellin tukirakenteet ja kiinnitys rak.suunnitelmien mukaan. Höyrynsulun kiinnitys kts. SP06-13E Vastakallistus tehdään Lecasoralla, Siporex rouheella tai muotoon leikatuilla villalevyillä Sandwich panel SP 232. Listaruuvi, ei aluslevyä 100. /E1D / Ranka 242. Kiinnitysruuvi, ei aluslevyä 103. Kiinnityslista/eristeen tukilista, t=3 mm, tilauskoht Kiinnitysruuvi puuhun, tiivisteellinen aluslevy 161. Räystäslista, t = 0.6 mm, tilauskohtainen. /E3SS410/ Tiivistenauha 162. Suojalista, t = 0.6 mm, tilauskohtainen 311. /EWS30565/ Mineraalivilla 163. Myrskylista, t = 0.6 mm, tilauskohtainen. /EWS / Mineraalivillasoiro 179. Peitelista, t = 0.6 mm, tilauskohtainen 326. /E3SM310 / Elastinen tiivistysmassa asennuksen yhteydessä urosponttiin ulkopuolelle koko 201. Itseporautuva elementtiruuvi, tiiv. aluslevy. Listaruuvi, tiivisteellinen aluslevy elementin matkalle ja sisäponttiin 60 mm matkalle Copyright Construction Oy. llowed only for designs with 's products.

40 1:5 päivä Sandwich panel SP, pysty- ja vinoasennus Ylösnostettu räystäs Päätyräystäsleikkaus, bitumikermikate SP06-4E-FI 100 Vaakakoolaus Eristepaksuus mitoitetaan kohdekohtaisesti Vaneri 265 Profiilipellin tukirakenteet ja kiinnitys rak.suunnitelmien mukaan. Höyrynsulun kiinnitys Pystykoolaus kts. SP06-13E Ei vesieristeen liimausta alusrakenteeseen L~400 mm 311 Tuuletusurat Sandwich panel SP 100. /E1D / Ranka 104. Kiinnityslista/eristeen tukilista, t=3 mm, tilauskoht Räystäslista, t = 0.6 mm, tilauskohtainen 163. Myrskylista, t = 0.6 mm, tilauskohtainen 179. Peitelista, t = 0.6 mm, tilauskohtainen 201. Itseporautuva elementtiruuvi, tiiv. aluslevy. Listaruuvi, tiivisteellinen aluslevy 232. Listaruuvi, ei aluslevyä 242. Kiinnitysruuvi, ei aluslevyä 265. Kiinnitysruuvi puuhun, tiivisteellinen aluslevy. /E3SS410/ Tiivistenauha 311. /EWS30565/ Mineraalivilla. /EWS / Mineraalivillasoiro 326. /E3SM310 / Elastinen tiivistysmassa asennuksen yhteydessä urosponttiin ulkopuolelle koko elementin matkalle ja sisäponttiin 60 mm matkalle Copyright Construction Oy. llowed only for designs with 's products.

41 1:5 päivä Profiilipelti, antikondenssikäsittely suositeltava 125 Sandwich panel SP, vaaka-asennus Ulokeräystäs Sivuräystäsleikkaus, profiilipeltikate 232 SP06-5E-FI Kantavan profiilipellin tiiivstyslista runkorakenteen molemmin puolin 164 Sadevesijärjestelmä. Sandwich panel SP 101. Räystäsranka, t = 1.2 mm, tilauskohtainen 125. /E1HP1/ Tuulettuva hattuorsi 131. /E1JV1/ Pystysaumalista 164. Myrskylista, t = 0.6 mm, tilauskohtainen 165. Räystäslista, t = 0.6 mm, tilauskohtainen 171. Eristeen tukilista, t = 0.6 mm, tilauskohtainen. Listaruuvi, tiivisteellinen aluslevy 232. Listaruuvi, ei aluslevyä 241. Kiinnitysruuvi, tiivisteellinen aluslevy 311. /EWS30565/ Mineraalivilla. /EWS / Mineraalivillasoiro Copyright Construction Oy. llowed only for designs with 's products. 131 Eristepaksuus mitoitetaan kohdekohtaisesti. Profiilipellin tukirakenteet ja kiinnitys rak.suunnitelmien mukaan. Elementti leikataan räystään kannatinputken kohdalta. Höyrynsulku teipataan putken ympärille. Höyrynsulun ja eristeen tukilistan kiinnitys kts. SP06-13E

42 Päiväys 1:5 päivä Sandwich panel SP, vaaka-asennus Ulokeräystäs Päätyräystäsleikkaus, profiilipeltikate Tiivistenauha profiilipellin jatkoksiin, suositeltava SP06-6E-FI Kantavan profiilipellin tiiivstyslista runkorakenteen molemmin puolin 164. Sandwich panel SP 100. /E1D / Ranka 125. /E1HP1/ Tuulettuva hattuorsi 131. /E1JV1/ Pystysaumalista 164. Myrskylista, t = 0.6 mm, tilauskohtainen 166. Räystäslista, t = 0.6 mm, tilauskohtainen 172. Eristeen tukilista, t = 0.6 mm 205. Itseporautuva elementtiruuvi / kattoporaruuvi. Listaruuvi, tiivisteellinen aluslevy 232. Listaruuvi, ei aluslevyä 241. Kiinnitysruuvi, tiivisteellinen aluslevy 311. /EWS30565/ Mineraalivilla. /EWS / Mineraalivillasoiro Copyright Construction Oy. llowed only for designs with 's products. 131 Eristepaksuus mitoitetaan kohdekohtaisesti. Profiilipellin tukirakenteet ja kiinnitys rak.suunnitelmien mukaan. Elementti leikataan räystään kannatinputken kohdalta. Höyrynsulku teipataan putken ympärille. Höyrynsulun ja eristeen tukilistan kiinnitys kts. SP06-13E

43 1:5 päivä Sandwich panel SP, vaaka-asennus Ulokeräystäs Sivuräystäsleikkaus, bitumikermikate SP06-7E-FI Kantavan profiilipellin tiiivstyslista runkorakenteen molemmin puolin Vaneri Puukiilat Uumarei'itetty profiilipelti Myrskylista (164) tarvittaessa kts. SP06-5E Sadevesijärjestelmä 131. Sandwich panel SP 100. /E1D / Ranka 131. /E1JV1/ Pystysaumalista 167. Räystäslista, t = 0.6 mm, tilauskohtainen 171. Eristeen tukilista, t = 0.6 mm 232. Listaruuvi, ei aluslevyä 311. /EWS30565/ Mineraalivilla. /EWS / Mineraalivillasoiro Copyright Construction Oy. llowed only for designs with 's products. Eristepaksuus mitoitetaan kohdekohtaisesti. Profiilipellin tukirakenteet ja kiinnitys rak.suunnitelmien mukaan. Elementti leikataan räystään kannatinputken kohdalta. Höyrynsulku teipataan putken ympärille. Höyrynsulun ja eristeen tukilistan kiinnitys kts. SP06-13E

44 Sandwich panel SP, vaaka-asennus Ulokeräystäs Päätyräystäsleikkaus, bitumikermikate Päiväys 1:5 päivä SP06-8E-FI Vaneri Tuuletusurat 172 Kantavan profiilipellin tiiivstyslista runkorakenteen molemmin puolin Myrskylista (164) tarvittaessa, kts. SP06-6E 131. Sandwich panel SP 100. /E1D / Ranka 131. /E1JV1/ Pystysaumalista 168. Räystäslista, t = 0.6 mm, tilauskohtainen 172. Eristeen tukilista, t = 0.6 mm 232. Listaruuvi, ei aluslevyä 265. Kiinnitysruuvi puuhun, tiivisteellinen aluslevy 311. /EWS30565/ Mineraalivilla. /EWS / Mineraalivillasoiro Copyright Construction Oy. llowed only for designs with 's products. Eristepaksuus mitoitetaan kohdekohtaisesti. Profiilipellin tukirakenteet ja kiinnitys rak.suunnitelmien mukaan. Elementti leikataan räystään kannatinputken kohdalta. Höyrynsulku teipataan putken ympärille. Höyrynsulun ja eristeen tukilistan kiinnitys kts. SP06-13E

45 1:5 päivä Sandwich panel SP, vaaka-asennus Tasaräystäs Sivuräystäsleikkaus, profiilipeltikate SP06-9E-FI Profiilipelti, antikondenssikäsittely suositeltava C-teräsprofiili Eristepaksuus mitoitetaan kohdekohtaisesti. Profiilipellin tukirakenteet ja kiinnitys rak.suunnitelmien mukaan. Räystäskourut ja kannakkeet suunnitellaan kohdekohtaisesti. Höyrynsulun ja eristeen tukilistan kiinnitys kts. SP06-13E Sandwich panel SP 102. Räystäsranka, t = 2 mm, tilauskohtainen 125. /E1HP1/ Tuulettuva hattuorsi 131. /E1JV1/ Pystysaumalista 169. Räystäslista, t = 0.6 mm, tilauskohtainen 171. Eristeen tukilista, t = 0.6 mm 174. Vesikouru, t = 0.6 mm, tilauskohtainen 175. Peitelista, t = 0.6 mm, tilauskohtainen 176. Myrskylista, t = 0.6 mm, tilauskohtainen 201. Itseporautuva elementtiruuvi, tiiv. aluslevy 206. Itseporautuva elementtiruuvi / kattoporaruuvi. Listaruuvi, tiivisteellinen aluslevy 241. Kiinnitysruuvi, tiivisteellinen aluslevy 271. Popniitti 311. /EWS30565/ Mineraalivilla. /EWS / Mineraalivillasoiro Copyright Construction Oy. llowed only for designs with 's products.

46 1:5 päivä Sandwich panel SP, vaaka-asennus Tasaräystäs Päätyräystäsleikkaus, profiilipeltikate SP06-10E-FI Profiilipelti, antikondenssikäsittely suositeltava Eristepaksuus mitoitetaan kohdekohtaisesti. Profiilipellin tukirakenteet ja kiinnitys rak.suunnitelmien mukaan. Höyrynsulun ja eristeen tukilistan kiinnitys kts. SP06-13E. Sandwich panel SP 100. /E1D / Ranka 125. /E1HP1/ Tuulettuva hattuorsi 131. /E1JV1/ Pystysaumalista 172. Eristeen tukilista, t = 0.6 mm 177. Räystäslista, t = 0.6 mm, tilauskohtainen 205. Itseporautuva elementtiruuvi / kattoporaruuvi. Listaruuvi, tiivisteellinen aluslevy 232. Listaruuvi, ei aluslevyä 311. /EWS30565/ Mineraalivilla. /EWS / Mineraalivillasoiro Copyright Construction Oy. llowed only for designs with 's products.

47 1:5 päivä Sandwich panel SP, vaaka-asennus Tasaräystäs Sivuräystäsleikkaus, bitumikermikate SP06-11E-FI Puukiilat Vaneri C-teräsprofiili Eristepaksuus mitoitetaan kohdekohtaisesti. 176 Profiilipellin tukirakenteet ja kiinnitys rak.suunnitelmien mukaan. Räystäskourut ja kannakkeet suunnitellaan kohdekohtaisesti. Höyrynsulun ja eristeen tukilistan kiinnitys kts. SP06-13E 131. Sandwich panel SP 102. Räystäsranka, t = 2 mm, tilauskohtainen 131. /E1JV1/ Pystysaumalista 169. Räystäslista, t = 0.6 mm, tilauskohtainen 171. Eristeen tukilista, t = 0.6 mm, tilauskohtainen 174. Vesikouru, t = 0.6 mm, tilauskohtainen 175. Peitelista, t = 0.6 mm, tilauskohtainen 176. Myrskylista, t = 0.6 mm, tilauskohtainen 201. Itseporautuva elementtiruuvi, tiiv. aluslevy. Listaruuvi, tiivisteellinen aluslevy 241. Kiinnitysruuvi, tiivisteellinen aluslevy 271. Popniitti 311. /EWS30565/ Mineraalivilla. /EWS / Mineraalivillasoiro Copyright Construction Oy. llowed only for designs with 's products.

48 1:5 päivä Sandwich panel SP, vaaka-asennus Tasaräystäs Päätyräystäsleikkaus, bitumikermikate SP06-12E-FI 178 Puurima Vaneri Tuuletusurat Eristepaksuus mitoitetaan kohdekohtaisesti. Profiilipellin tukirakenteet ja kiinnitys rak.suunnitelmien mukaan. Höyrynsulun ja eristeen tukilistan kiinnitys kts. SP06-13E. Sandwich panel SP 100. /E1D / Ranka 131. /E1JV1/ Pystysaumalista 172. Eristeen tukilista, t = 0.6 mm 178. Räystäslista, t = 0.6 mm, tilauskohtainen 205. Itseporautuva elementtiruuvi / kattoporaruuvi. Listaruuvi, tiivisteellinen aluslevy 232. Listaruuvi, ei aluslevyä 265. Kiinnitysruuvi puuhun, tiivisteellinen aluslevy 311. /EWS30565/ Mineraalivilla. /EWS / Mineraalivillasoiro Copyright Construction Oy. llowed only for designs with 's products.

49 1:2 päivä Sandwich panel SP, vaaka-, pysty- ja vinoasennus. Höyrynsulun ja eristeen tukilistan kiinnitys elementtiin SP06-13E-FI Höyrynsulussa liikevara 171 / 172, katkaistaan panelituen kohdalla 171. Eristeen tukilista, t = 0.6 mm, tilauskohtainen 172. Eristeen tukilista, t = 0.6 mm 173. Sileä lista höyrynsulun kiinnittämiseen, t = 0.6 mm, tilauskohtainen 232. Listaruuvi, ei aluslevyä. /E3SS410/ Tiivistenauha, paneelin ja höyrysulun väliin Copyright Construction Oy. llowed only for designs with 's products.

50 Sandwich panel SP, vaaka-asennus Katon ylösnosto, pystyleikkaus Päiväys 1:5 päivä SP07-1E-FI Eristepaksuus mitoitetaan kohdekohtaisesti. Poimulevyn tukirakenteet ja kiinnitys rak.suunnitelmien mukaan. 196 Höyrynsulun ja eristeen tukilistan kiinnitys kts. SP06-13E Pystykoolaus Ei vesieristeen liimausta alusrakenteeseen L~400 mm Sandwich panel SP 171. Eristeen tukilista, t = 0.6 mm 195. Tippalista, t = 0.6 mm, tilauskohtainen 196. Tukilista, t = 0.6 mm, tilauskohtainen 197. Suojalista, t = 0.6 mm, tilauskohtainen. Listaruuvi, tiivisteellinen aluslevy 265. Kiinnitysruuvi puuhun, tiivisteellinen aluslevy. /E3SS410/ Tiivistenauha 311. /EWS30565/ Mineraalivilla 321. /E3SM310 / Tiivistysmassa Copyright Construction Oy. llowed only for designs with 's products.

51 Päiväys 1:2 päivä Huom! ukot otettava huomioon elementin mitoituksessa. Sandwich panel SP, vaaka-asennus Järjestelmäikkuna, pystyleikkaus Pieni ikkuna SP08-1E-FI Huom! Järjestelmäikkuna asennetaan elementtiasennuksen yhteydessä. Kiinnitys valmistajan ohjeen mukaan. Huom! Muista tiivistää ikkunaan liittyvien elementtien pontin reuna asennuksen yhteydessä elastisella tiivistysmassalla ulkopuolella 200 mm matkalta ja sisäpuolella 60 mm matkalta (SP02-1E) Sandwich panel SP 181. Tippalista, t = 0.6 mm, tilauskohtainen. Listaruuvi, tiivisteellinen aluslevy. /E3SS410/ Tiivistenauha. /EWS / Mineraalivillasoiro 321. /E3SM310 / Elastinen tiivistysmassa 323. Elastinen tiivistysmassa Copyright Construction Oy. llowed only for designs with 's products.

52 1:2 päivä Huom! ukot otettava huomioon elementtien mitoituksessa. Sandwich panel SP, vaaka-asennus Järjestelmäikkuna, vaakaleikkaus Pieni ikkuna SP08-2E-FI Huom! Järjestelmäikkuna asennetaan elementtiasennuksen yhteydessä. Kiinnitys valmistajan ohjeen mukaan. Huom! Muista tiivistää ikkunaan liittyvien elementtien pontin reuna asennuksen yhteydessä elastisella tiivistysmassalla ulkopuolella 200 mm matkalta ja sisäpuolella 60 mm matkalta (SP02-1E) Sandwich panel SP. /EWS / Mineraalivillasoiro 323. Elastinen tiivistysmassa Copyright Construction Oy. llowed only for designs with 's products.

53 1:5 päivä Huom! ukot otettava huomioon elementtien mitoituksessa. Sandwich panel SP, vaaka-asennus Järjestelmäikkuna, pystyleikkaus Suuri ikkuna, tukirakenteet SP08-3E-FI Huom! Järjestelmäikkuna asennetaan elementtiasennuksen yhteydessä. Kiinnitys valmistajan ohjeen mukaan. Huom! Muista tiivistää ikkunaan liittyvien elementtien pontin reuna asennuksen yhteydessä elastisella tiivistysmassalla ulkopuolella 200 mm matkalta ja sisäpuolella 60 mm matkalta (SP02-1E). Tukirakenteet rakennesuunnittelijan mukaan Sandwich panel SP 182. Tippalista, t = 0.6 mm, tilauskohtainen 183. Myrskylista, t = 0.6 mm, tilauskohtainen 184. Peitelista, t = 0.6 mm, tilauskohtainen 201. Itseporautuva elementtiruuvi, tiiv. aluslevy. Listaruuvi, tiivisteellinen aluslevy. /E3SS410/ Tiivistenauha. /EWS / Mineraalivillasoiro 321. /E3SM310 / Elastinen tiivistysmassa 323. Elastinen tiivistysmassa Copyright Construction Oy. llowed only for designs with 's products.

54 1:2 päivä Huom! ukot otettava huomioon elementtien mitoituksessa. Huom! Järjestelmäikkuna asennetaan elementtiasennuksen yhteydessä. Kiinnitys valmistajan ohjeen mukaan. Huom! Muista tiivistää ikkunaan liittyvien elementtien pontin reuna asennuksen yhteydessä elastisella tiivistysmassalla ulkopuolella 200 mm matkalta ja sisäpuolella 60 mm matkalta (SP02-1E). Tukirakenteet rakennesuunnittelijan mukaan. Sandwich panel SP, vaaka-asennus Järjestelmäikkuna, vaakaleikkaus Suuri ikkuna, tukirakenteet SP08-4E-FI Sandwich panel SP 185. Peitelista, t = 0.6 mm, tilauskohtainen 201. Itseporautuva elementtiruuvi, tiiv. aluslevy. Listaruuvi, tiivisteellinen aluslevy. /E3SS410/ Tiivistenauha. /EWS / Mineraalivillasoiro 323. Elastinen tiivistysmassa Copyright Construction Oy. llowed only for designs with 's products.

55 Sandwich panel SP, vaaka-asennus Ikkuna, pystyleikkaus Päiväys 1:5 päivä Huom! ukot otettava huomioon elementtien mitoituksessa. SP08-5E-FI Huom! Käytettäessä aukon reunoilla termorei'itettyä rankaa (esim. ikkunanpieliranka) tulee rei'itys peittää esim. alumiiniteipillä rangan sisäpuolelta tiiviyden varmistamiseksi. Huom! Muista tiivistää ikkunaan liittyvien elementtien pontin reuna asennuksen yhteydessä elastisella tiivistysmassalla ulkopuolella 200 mm matkalta ja sisäpuolella 60 mm matkalta (SP02-1E). Tukirakenteet tarvittaessa rakennesuunnittelijan mukaan (SP08-3E) Sandwich panel SP. Listaruuvi, tiivisteellinen aluslevy 100. /E1W / Ikkunanpieliranka 234. Matalakantainen listaruuvi 181. Tippalista, t = 0.6 mm, tilauskohtainen. /E3SS410/ Tiivistenauha 186. Tuki-/peitelista, t = 0.6 mm, tilauskohtainen 187. Vesipelti, t = 0.6 mm, tilauskohtainen. /EWS / Mineraalivillasoiro 321. /E3SM310 / Elastinen tiivistysmassa Copyright Construction Oy. llowed only for designs with 's products.

56 Sandwich panel SP, vaaka-asennus Ikkuna,vaakaleikkaus Päiväys 1:2 päivä Huom! ukot otettava huomioon elementtien mitoituksessa. SP08-6E-FI Huom! Käytettäessä aukon reunoilla termorei'itettyä rankaa (esim. ikkunanpieliranka) tulee rei'itys peittää esim. alumiiniteipillä rangan sisäpuolelta tiiviyden varmistamiseksi. Huom! Muista tiivistää ikkunaan liittyvien elementtien pontin reuna asennuksen yhteydessä elastisella tiivistysmassalla ulkopuolella 200 mm matkalta ja sisäpuolella 60 mm matkalta (SP02-1E). Tukirakenteet tarvittaessa rakennesuunnittelijan mukaan (SP08-4E) Sandwich panel SP 100. /E1W / Ikkunanpieliranka 188. Peitelista, t = 0.6 mm, tilauskohtainen. Listaruuvi, tiivisteellinen aluslevy 234. Matalakantainen listaruuvi. /E3SS410/ Tiivistenauha. /EWS / Mineraalivillasoiro 321. /E3SM310 / Elastinen tiivistysmassa Copyright Construction Oy. llowed only for designs with 's products.

57 1:2 päivä Huom! ukot otettava huomioon elementtien mitoituksessa. Sandwich panel SP, vaaka-asennus Järjestelmäovi, pystyleikkaus Käyntiovi SP09-1E-FI Huom! Järjestelmäovi asennetaan elementtiasennuksen yhteydessä. Kiinnitys valmistajan ohjeen mukaan. Huom! Muista tiivistää oveen liittyvien elementtien pontin reuna asennuksen yhteydessä elastisella tiivistysmassalla ulkopuolella 200 mm matkalta ja sisäpuolella 60 mm matkalta (SP02-1E) Sandwich panel SP 182. Tippalista, t = 0.6 mm, tilauskohtainen. Listaruuvi, tiivisteellinen aluslevy. /E3SS410/ Tiivistenauha. /EWS / Mineraalivillasoiro 321. /E3SM310 / Elastinen tiivistysmassa 323. Elastinen tiivistysmassa Copyright Construction Oy. llowed only for designs with 's products.

58 1:2 päivä Huom! ukot otettava huomioon elementtien mitoituksessa. Sandwich panel SP, vaaka-asennus Järjestelmäovi, vaakaleikkaus Käyntiovi SP09-2E-FI Huom! Järjestelmäovi asennetaan elementtiasennuksen yhteydessä. Kiinnitys valmistajan ohjeen mukaan. Huom! Muista tiivistää oveen liittyvien elementtien pontin reuna asennuksen yhteydessä elastisella tiivistysmassalla ulkopuolella 200 mm matkalta ja sisäpuolella 60 mm matkalta (SP02-1E) Sandwich panel SP. /EWS / Mineraalivillasoiro 323. Elastinen tiivistysmassa Copyright Construction Oy. llowed only for designs with 's products.

59 1:2 päivä Huom! ukot otettava huomioon elementtien mitoituksessa. Sandwich panel SP, vaaka-asennus Järjestelmäovi, pystyleikkaus Pariovi, tukirakenteet SP09-3E-FI Huom! Järjestelmäovi asennetaan elementtiasennuksen yhteydessä. Kiinnitys valmistajan ohjeen mukaan. Huom! Muista tiivistää oveen liittyvien elementtien pontin reuna asennuksen yhteydessä elastisella tiivistysmassalla ulkopuolella 200 mm matkalta ja sisäpuolella 60 mm matkalta (SP02-1E). Tukirakenteet rakennesuunnittelijan mukaan Sandwich panel SP 182. Tippalista, t = 0.6 mm, tilauskohtainen 183. Myrskylista, t = 0.6 mm, tilauskohtainen 201. Itseporautuva elementtiruuvi, tiivisteellinen aluslevy. Listaruuvi, tiivisteellinen aluslevy. /E3SS410/ Tiivistenauha. /EWS / Mineraalivillasoiro 321. /E3SM310 / Elastinen tiivistysmassa 323. Elastinen tiivistysmassa Copyright Construction Oy. llowed only for designs with 's products.

60 1:2 päivä Huom! ukot otettava huomioon elementtien mitoituksessa. Sandwich panel SP, vaaka-asennus Järjestelmäovi, vaakaleikkaus Pariovi, tukirakenteet SP09-4E-FI Huom! Järjestelmäovi asennetaan elementtiasennuksen yhteydessä. Kiinnitys valmistajan ohjeen mukaan. Huom! Muista tiivistää oveen liittyvien elementtien pontin reuna asennuksen yhteydessä elastisella tiivistysmassalla ulkopuolella 200 mm matkalta ja sisäpuolella 60 mm matkalta (SP02-1E). Tukirakenteet rakennesuunnittelijan mukaan Sandwich panel SP. /E3SS410/ Tiivistenauha 185. Peitelista, t = 0.6 mm, tilauskohtainen. /EWS / Mineraalivillasoiro 201. Itseporautuva elementtiruuvi, tiivisteellinen aluslevy 323. Elastinen tiivistysmassa. Listaruuvi, tiivisteellinen aluslevy Copyright Construction Oy. llowed only for designs with 's products.

61 Sandwich panel SP, vaaka-asennus Ovi, pystyleikkaus Päiväys 1:2 päivä Huom! ukot otettava huomioon elementtien mitoituksessa. SP09-5E-FI Huom! Muista tiivistää oveen liittyvien elementtien pontin reuna asennuksen yhteydessä elastisella tiivistysmassalla ulkopuolella 200 mm matkalta ja sisäpuolella 60 mm matkalta (SP02-1E). Tukirakenteet tarvittaessa rakennesuunnittelijan mukaan (SP09-3E) Sandwich panel SP 100. E1D / Ovenpieliranka 181. Tippalista, t = 0.6 mm, tilauskohtainen 189. Peitelista, t = 0.6 mm, tilauskohtainen 191. Peitelista, t = 0.6 mm, tilauskohtainen. Listaruuvi, tiivisteellinen aluslevy 232. Listaruuvi, ei aluslevyä 234. Matalakantainen listaruuvi. /E3SS410/ Tiivistenauha 310. /E / Villa. /EWS / Mineraalivillasoiro 321. /E3SM310 / Elastinen tiivistysmassa Copyright Construction Oy. llowed only for designs with 's products.
